Калибровка мультиметра дт 92 0 8. Калибровка мультиметра: полное руководство по проверке точности измерений

Как правильно откалибровать мультиметр. Какое оборудование необходимо для калибровки. Какие параметры проверяются при калибровке цифрового мультиметра. Пошаговая инструкция по калибровке основных функций мультиметра.

Содержание

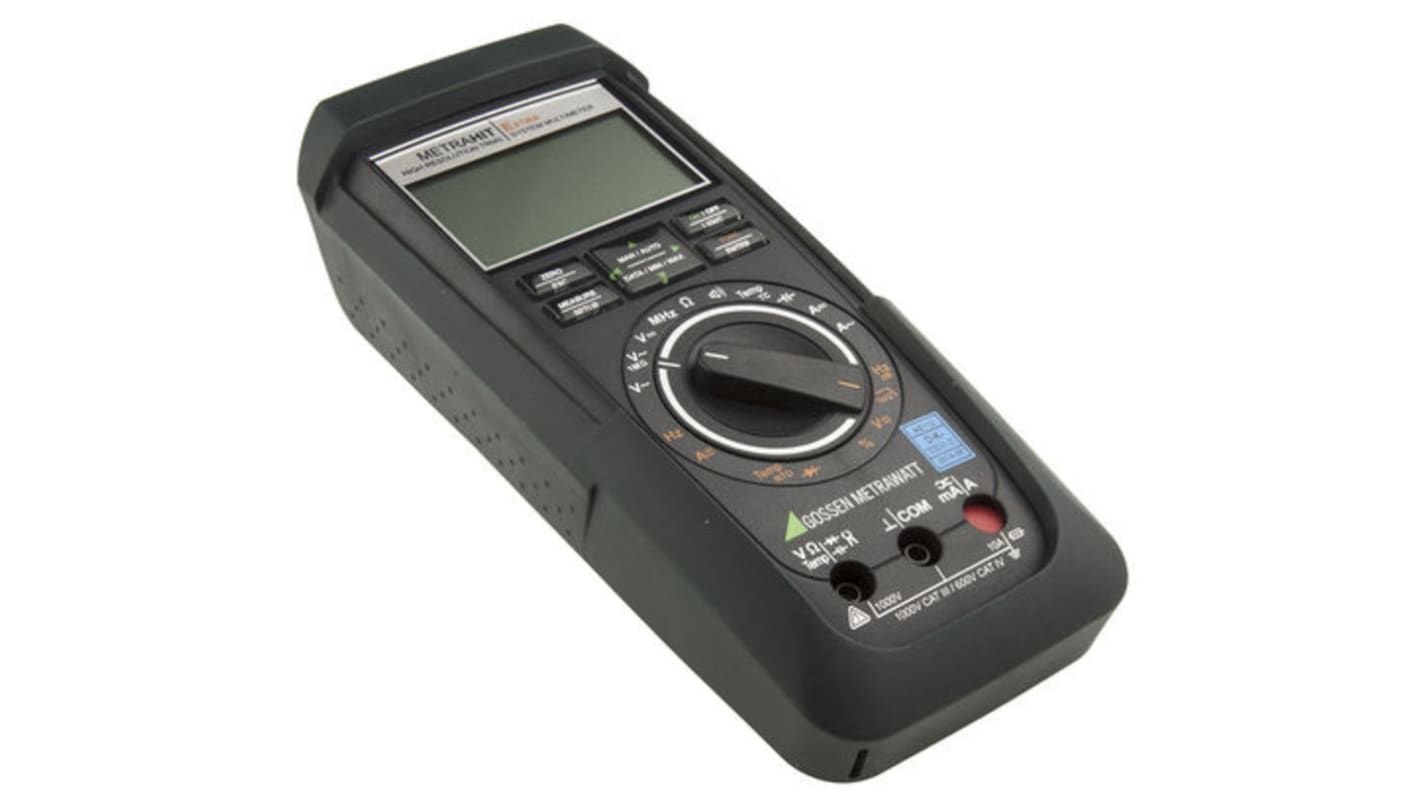

Что такое калибровка мультиметра и зачем она нужна

Калибровка мультиметра — это процедура проверки и настройки точности его измерений путем сравнения показаний прибора с эталонными значениями. Регулярная калибровка необходима для:

  • Поддержания заявленной производителем точности измерений
  • Выявления неисправностей и дрейфа параметров прибора
  • Обеспечения достоверности результатов измерений
  • Соответствия требованиям стандартов качества и метрологии

Рекомендуемая периодичность калибровки большинства цифровых мультиметров — 1 раз в год. При интенсивном использовании или работе в тяжелых условиях калибровку следует проводить чаще.

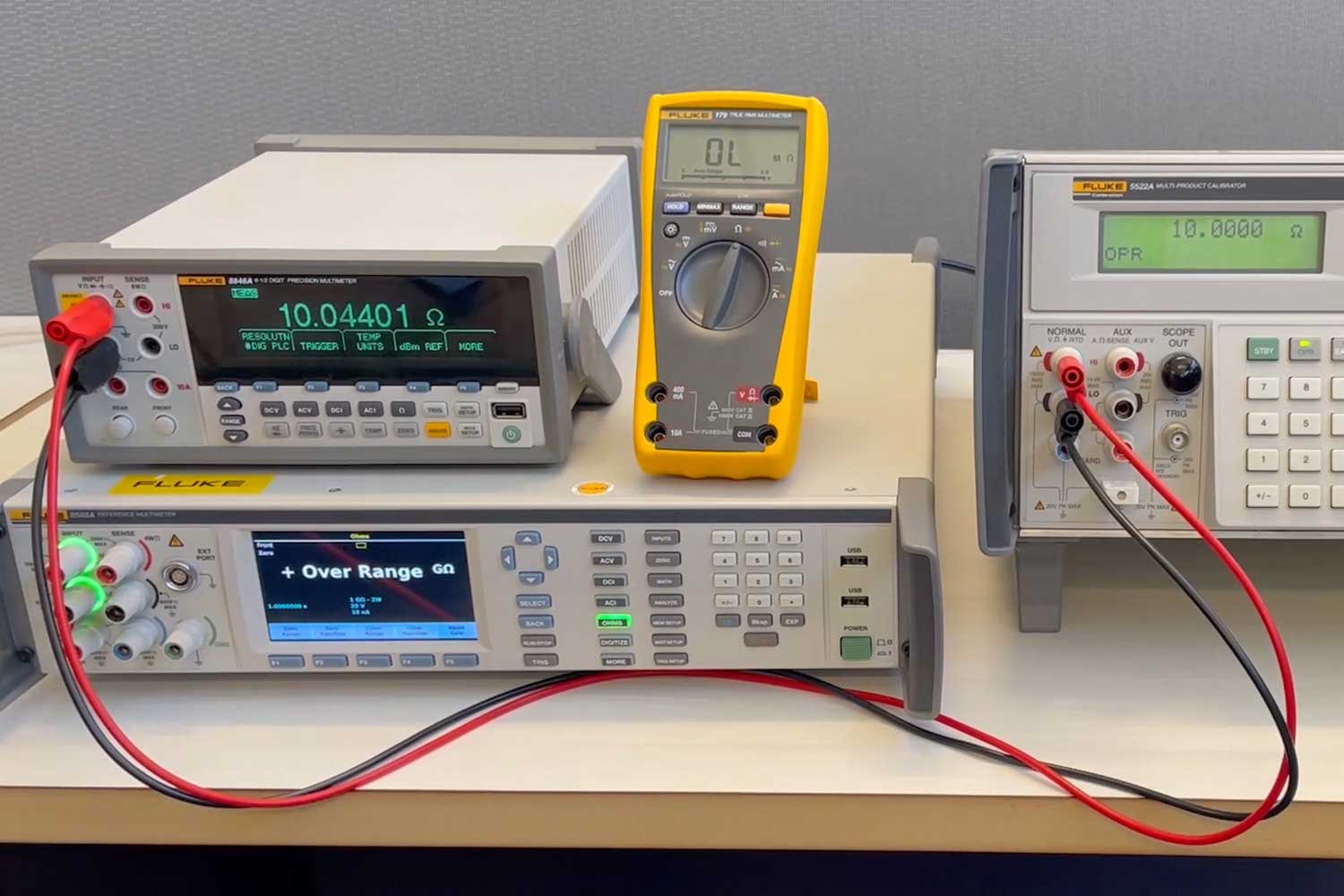

Оборудование для калибровки мультиметра

Для правильной калибровки мультиметра потребуется следующее оборудование:


  • Калибратор — прибор, генерирующий эталонные значения напряжения, тока, сопротивления
  • Эталонные резисторы высокой точности
  • Термометр для контроля температуры окружающей среды
  • Гигрометр для измерения влажности
  • Соединительные провода и переходники

Важно, чтобы точность калибровочного оборудования была как минимум в 4 раза выше точности калибруемого мультиметра. Это обеспечит достоверность результатов калибровки.

Подготовка к калибровке мультиметра

Перед началом калибровки необходимо выполнить следующие подготовительные действия:

  1. Внимательно изучить руководство по эксплуатации калибруемого мультиметра
  2. Проверить комплектность и исправность калибровочного оборудования
  3. Обеспечить стабильные условия окружающей среды: температура 23±5°C, влажность не более 80%
  4. Включить мультиметр и калибратор, дать им прогреться не менее 30 минут
  5. Проверить и при необходимости заменить батарею питания мультиметра
  6. Очистить контакты и разъемы мультиметра от загрязнений

Тщательная подготовка поможет избежать ошибок и обеспечит корректность калибровки.


Проверка основных функций мультиметра

Калибровка мультиметра обычно включает проверку следующих основных функций и диапазонов:

  • Измерение постоянного напряжения
  • Измерение переменного напряжения
  • Измерение постоянного тока
  • Измерение переменного тока
  • Измерение сопротивления
  • Проверка целостности цепи
  • Проверка диодов
  • Измерение емкости (для некоторых моделей)
  • Измерение частоты (для некоторых моделей)

Для каждой функции проверяется несколько контрольных точек во всем диапазоне измерений. Результаты сравниваются с допустимыми погрешностями, указанными в документации на мультиметр.

Пошаговая инструкция по калибровке мультиметра

Рассмотрим основные этапы калибровки на примере проверки измерения постоянного напряжения:

  1. Подключите калибратор к входным гнездам мультиметра
  2. Установите на мультиметре режим измерения постоянного напряжения
  3. Задайте на калибраторе эталонное значение напряжения, например 1.000 В
  4. Зафиксируйте показания мультиметра и сравните с эталонным значением
  5. Повторите измерения для нескольких точек во всем диапазоне
  6. Проверьте, не выходит ли погрешность за допустимые пределы

При выявлении отклонений, превышающих допуск, необходимо провести настройку мультиметра согласно инструкции производителя. Аналогично выполняется проверка других функций и диапазонов.


Особенности калибровки цифровых мультиметров

При калибровке цифровых мультиметров следует учитывать некоторые нюансы:

  • Проверка дисплея и всех сегментов индикации
  • Контроль работы автоматического выбора пределов измерения
  • Проверка функции удержания показаний (HOLD)
  • Калибровка относительных измерений (REL)
  • Настройка звуковой прозвонки
  • Проверка измерения True RMS (для AC)

Современные цифровые мультиметры часто имеют встроенные функции самодиагностики и калибровки, которые упрощают процесс проверки. Однако это не отменяет необходимости периодической калибровки с помощью внешнего оборудования.

Документирование результатов калибровки

По итогам калибровки мультиметра необходимо оформить следующие документы:

  • Протокол калибровки с указанием всех измеренных значений
  • Свидетельство о калибровке или сертификат калибровки
  • Наклейку на прибор с датой следующей калибровки
  • Запись в журнале учета средств измерений

Правильное документирование позволяет отслеживать историю калибровок прибора и планировать следующие поверки. Это важно для обеспечения качества измерений и соответствия требованиям метрологического контроля.


Типичные ошибки при калибровке мультиметров

При проведении калибровки мультиметров часто допускаются следующие ошибки:

  • Игнорирование времени прогрева приборов
  • Неправильное подключение измерительных проводов
  • Несоблюдение требований к условиям окружающей среды
  • Использование некалиброванного эталонного оборудования
  • Пропуск проверки некоторых функций или диапазонов
  • Неправильный учет погрешностей измерений

Чтобы избежать этих ошибок, необходимо строго следовать инструкциям по калибровке и уделять внимание всем деталям процесса. При возникновении сомнений лучше обратиться к опытному метрологу или в специализированную калибровочную лабораторию.

Заключение

Регулярная и правильно выполненная калибровка мультиметра — залог точных и достоверных измерений. Это особенно важно при проведении ответственных электрических измерений в промышленности, науке, ремонте электроники. Соблюдение описанных рекомендаций поможет поддерживать мультиметр в исправном состоянии и обеспечит надежность его показаний.



Мультиметр тестер вольтметр амперметр DT-838! Топ товар, цена 213.30 грн — Prom.ua (ID#1449984137)

Все наши товары проверяются перед отправкой !

Заказы можете делать круглосуточно. Связь с Менеджерами с 9ч до 20ч.

Доставка без предоплаты (оплата при получении)

Быстрая отправка заказа!





Мультиметр тестер вольтметр амперметр

DT-838



DT838 — цифровой мультиметр, предназначен для выполнения измерения переменного и постоянного напряжения, постоянного тока и сопротивления, оснащен функциями тестирования диодов и транзисторов, проверки цепи на проводимость, а также встроенным генератором



Точный мультиметр

DT838 — цифровой мультиметр, предназначен для выполнения измерения переменного и постоянного напряжения, постоянного тока и сопротивления, оснащен функциями тестирования транзисторов (PNP/NPN типа), проверки цепи на проводимость, а также встроенным термометром с термопарой К-типа.

Не смотря на невысокую стоимость мультиметр DT838 обеспечивает высокую точность при измерении основных параметров цепи. Отличительной особенностью от младшей модели DT830В мультиметр DT838 имеет функцию измерения температуры, при этом его стоимость лишь немногим выше.

Также DT838 оснащен функциями кторорые оценят и радиолюбители, а именно: измерение коэффициента усиления по току для транзисторов (PNP и NPN типа) , проверка цепи на проводимость. Невысокая цена и отличная надёжность мультиметра обеспечили DT838 большую популярность.









Особенности:

  • • Функции измерений: AC/DC напряжение, постоянный ток, сопротивление, прозвонка, тестирование диодов + генератор
  • • Тестирование транзисторов (коэф. усиления по току)
  • • Индикация превышения диапазона измерений
  • • Индикация низкого заряда батарей
  • • Функция прозвонки цепи со звуковой индикацией
  • • Габариты: 126х70х28мм, масса: 137 гр.



Характеристики:

  • Экран 1999-разрядный
  • ЖК-дисплей
  • Питание 9 В батарейка (6F22)
  • Измерения
  • Постоянное напряжение (DC) 200 мВ / 2000мВ / 20 В / 200 В / 1000 В; ±(0. 5%+2)
  • Переменное напряжение (AC) 200 В / 750 В; ±(0.5%+2)
  • Постоянный ток (DC) 2000 мкА / 20мА/ 200 мА/ 20А; ±(1%+2)
  • Сопротивление 200 Ом / 2000 Ом / 20 КОм/ 200 КОм/ 2 МОм; ±(0,8%+2)
  • Специальные функции
  • Выбор диапазона
  • Ручной









Прозвонка цепи (со звуковым сигналом) + Тестирование диодов + Тестирование транзисторов + Индикация низкого заряда батареи + Комплект поставки мультиметра DT838:

    • Мультиметр DT838 – 1шт.
    • Измерительные щупы — 1 пара
    • Батарея – 1 шт.
    • Инструкция по эксплуатации — 1 шт.
    • Мультиметр универсальный DT838

    Мультиметр DT838

    Мультиметр DT838 – один из самых популярных и надежных приборов, который имеет высокую точность измерения. Не менее приятной характеристикой является цена прибора. Многофункциональность прибора проявляется в таких возможностях: измерение постоянного тока и напряжения; измерение переменного напряжение; измерение сопротивление; диодное и транзисторное тестирование; прозвонка электрических соединений со звуковым сигналом; индикация разряда батарей.

    Все эти функции, делают приобретение данного прибора необходимой покупкой как для профессионалов, так и для начинающих радиолюбителей. Функциональные возможности мультиметра DT838: Функции измерений: постоянный ток постоянное напряжение переменное напряжение сопротивление тестирование диодов прозвонка соединений тестирование транзисторов Индикатор низкого заряда батареи Технические характеристики мультиметра DT838

    Инструкция DT-838 мультиметр

    1.Введение

    1. Данный инструмент является портативным, с батарейным питанием цифровым мультиметром с 3 1/2 — разрядным индикатором для измерения постоянного и переменного напряжения, температуры (модель830С, 838) , проверки диодов, транзисторов, и прозвонки цепей.

    2.Технические характеристики

    Постоянное напряжение

    ПРЕДЕЛ

    РАЗРЕШЕНИЕ

    ТОЧНОСТЬ

    200 мВ

    100 мкВ

    ±0,25%±2 ед счета

    2000 мВ

    1 мВ

    ±0,5%±2 ед счета

    20 В

    10 мВ

    ±0,5%±2 ед счета

    200 В

    100 мВ

    ±0,5%±2 ед счета

    1000 В

    1 В

    ±0,5%±2 ед счета

    ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 В эфф. на пределе 200 мВ и 1000 В

    пост. или 750 В эфф. переменного тока на остальных пределах.

    Переменное напряжение

    ПРЕДЕЛ

    РАЗРЕШЕНИЕ

    ТОЧНОСТЬ

    200 В

    100 мВ

    ±1,2%±10 ед счета

    750 В

    1 В

    ±1,2%±10 ед счета

    ЗАЩИТА ОТ ПЕРЕГРУЗОК: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

    КАЛИБРОВКА: Среднее, калиброванное в эфф. значениях синусоидального сигнала.

    ДИАПАЗОН: 45 Гц — 450 Гц.

    Постоянный ток

    ПРЕДЕЛ

    РАЗРЕШЕНИЕ

    ТОЧНОСТЬ

    200 мкА *

    100 нА

    ±1%±2 ед счета

    2 мА

    1 мкА

    ±1%±2 ед счета

    20 мА

    10 мкА

    ±1%±2 ед счета

    200 мА

    100 мкА

    ±1,2%±2 ед счета

    10 А

    10 мА

    ±2%±2 ед счета

    * только в моделях DT-830B, DT-831

    ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.

    ПАДЕНИЕ НАПРЯЖЕНИЯ :200 мВ.

    Сопротивление

    ПРЕДЕЛ

    РАЗРЕШЕНИЕ

    ТОЧНОСТЬ

    200 Ом

    0,1 Ом

    ±0,8%±2 ед счета

    2000Ом

    1 Ом

    ±0,8%±2 ед счета

    20 КОм

    10 Ом

    ±0,8%±2 ед счета

    200 КОм

    100 Ом

    ±0,8%±2 ед счета

    2000 КОм

    1 КОм

    ±1%±2 ед счета

    МАКС. НАПРЯЖ. НА РАЗОМКН. ЩУПАХ: 2,8 В.

    ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. максимум 220В на всех пределах.

    Звуковая прозвонка

    ПРЕДЕЛ

    ОПИСАНИЕ

    o)))

    Встроенный зуммер звучит, если сопротивление менее 1кОм

    ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. 220В максимум, звучит сигнал.



    Измерение температуры

    ПРЕДЕЛ

    РАЗРЕШЕНИЕ

    ТОЧНОСТЬ

    от -20

    1°С

    ±3°С±2 ед сч (до150°С)

    до +1370°С



    ±3% (выше 150°С)

    ГЕНЕРАТОР НАПРЯЖЕНИЯ только в моделях DT-832

    Тестовый сигнал частотой 50 Герц и амплитудой 5 вольт

    ПРИНАДЛЕЖНОСТИ

    — Измерительные щупы

    — Коробка

    — Термопара типа К (только в моделях DT-830C, DT-838)

    3. Руководство по работе с мультиметром

    1. Проверьте 9В батарею путем включения прибора.

    Если батарея разряжена, на дисплее возникнет знак [- +]. Если необходимо заменить батарею смотрите раздел «Уход за прибором»

    2. Знак ! Рядом с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин. Это сделано для предотвращения повреждения схемы прибора.

    3. Перед измерением необходимо переключатель пределов установить на требуемый диапазон измерений.

    4. Если предел измеряемого тока или напряжения заранее неизвестен , установите переключатель пределов на максимум и затем переключайте вниз по мере необходимости.

    5. При возникновении на дисплее «1»(перегрузка) необходимо переключиться на верхний предел измерений.

    3.1 Измерение постоянного напряжения

    1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

    2.Установите переключатель пределов в положение V= и подсоедините концы щупов к измеряемому источнику напряжений. Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.

    Замечание

    ! Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

    3.2 Измерение переменного напряжения

    1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»

    2.Установите переключатель пределов в положение V= и подсоедините концы щупов к измеряемому источнику напряжений .

    Замечание

    ! Не подключайте прибор к напряжению более 700В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.

    3.3 Измерение постоянного тока

    1.Подключите черный провод к разъему CОМ, а красный к разъему mA для токов до 200мА. Для токов максимум до 20А подключить красный щуп к гнезду 20А

    2.Установите переключатель пределов в положение А= и подсоедините концы щупов последовательно с нагрузкой. Полярность тока на дисплее при этом будет соответствовать полярности на красном щупе.

    Замечание

    ! Максимальный входной ток равен 200mA или 20А в зависимости от используемого гнезда. Превышение предельных значений вызовет выгорание предохранителя, что потребует его замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Несоблюдение этих требований может привести к повреждению схемы. Вход 20А не защищен. Максимальное падение напряжения 200мВ.

    3.4 Измерение сопротивлений

    1.Вставьте красный щуп в гнездо «V, W» черный — в гнездо «СОМ».

    2. Установите переключатель функций на требуемый диапазон и подсоедините концы щупов к измеряемому сопротивлению.

    Замечание

    1. Если величина измеряемого сопротивления превышает максимальное значение диапазонов, на котором производиться измерение , индикатор высветит «1». Выберите больший предел измерений. Для сопротивлений 1МОм и выше время установления показаний составляет несколько секунд. Это нормально для измерения больших сопротивлений.

    2. Когда цепь разомкнута на дисплее будет индицироваться «1»

    3. При изменении сопротивлений в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.

    4. Напряжение разомкнутой цепи на пределе 200М равно 3В. При замкнутых накоротко, концах на этом пределе дисплей показывает 1,0+-0,1МОм, это нормально. При измерении сопротивления в 10МОм дисплей будет показывать 11Мом, при изменении сопротивления в 100МОм дисплей будет показывать 101МОм. 1,0 (+-0,1) является константой, которая должна вычитаться из показаний.

    3.5 Проверка диодов и звуковая прозвонка

    1.Подключите красный провод к разъему «V, W» черный — к разъему «СОМ». (Полярность красного при этом будет «+».

    2. Установите переключатель диапазонов на предел «—|>|—» и подсоедините щупы к измеряемому диоду, дисплей покажет прямое падение напряжения на диоде.

    3. Подсоедините щупы к двум точкам исследуемой цепи. Если сопротивление будет менее 5Ом зазвучит сигнал.

    3.6 Измерение транзистора

    1.Установите переключатель функций на диапазон h FE.

    2. Определите тип транзистора: «NPN» или «PNP» и найти выводы эмиттера, базы и коллектора.

    Вставьте выводы в соответствующие отверстия панельки на передней панели.

    3. На дисплее будет значение h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8В.

    3.7 Измерение температуры

    1.Установите переключатель функций на диапазон ТЕМР и воткните вилку термопары в разъем прибора.

    2. Измерение внутренней температуры без термопары: установите переключатель функций на диапазон ТЕМП и считайте показания дисплея.

    4.Уход за прибором

    Замена батареи и предохранителя производится при выключенном питании и отсоединении концов от прибора.

    4.1 Замена батареи

    При необходимости замены батареи откройте заднюю крышку, выньте старую и поставьте аналогичную новую батарею.

    4.2 Замена предохранителя

    Если необходимо заменить предохранитель, используйте только предохранитель на 200мА, идентичных размеров



    Желаете оформить покупку?

    1. Выберите понравившийся товар и сделайте ваш заказ.
    2. Мы свяжемся с вами, чтобы согласовать все нюансы по заказу.
    3. Оплатите свою покупку по предоплате или наложенным платежом.
    4. Получите посылку в отделении «Новой Почты», «Укрпочты»





    Бесплатная процедура калибровки цифрового мультиметра

    Цель

    Целью этой процедуры является предоставление инструкций по калибровке цифровых мультиметры (цифровые мультиметры).

    Сфера

    Все мультиметры (многодиапазонные приборы, используемые для измерения напряжения, тока и сопротивления) подлежат поверке при калибровке не реже одного раза в год.

    Процедура

    Предварительные инструкции и примечания
    1. Прочтите всю процедуру до начала калибровки.
    2. Калибровка должна выполняться в среде, соответствующей спецификациям производителя.
    3. Цифровой мультиметр далее будет называться тестируемым прибором. (ИУТ).
    4. Убедитесь, что IUT чист.
    5. Визуально осмотрите ТР на наличие условий, которые могут вызвать ошибки калибровки.
    6. Если какое-либо из требований не может быть выполнено, обратитесь к соответствующему руководству производителя.
    7. Если во время калибровки возникает неисправность или наблюдается дефект, калибровка должна быть прекращена и предприняты необходимые корректирующие действия; если корректирующее действие влияет на ранее откалиброванную функцию измерения, функция должны быть повторно откалиброваны до выполнения оставшейся части процедуры.
    Справочный материал

    Применимое руководство производителя или брошюры.

    Характеристики

    Спецификации ТР определяются применимой документацией производителя. Если документация изготовителя недоступна, то указанные спецификации в этой процедуре используются.

    Требуемое оборудование

    Стандарты, перечисленные ниже, следует выбирать на основе их более высокой точности. уровне по сравнению с тестируемым устройством. Эквивалентные стандарты должны быть равны или лучше, чем в спецификации минимального использования.

    Спецификации минимального использования для перечисленных стандартов составляют 1/4 точности, требуемой IUT.

    • Калибратор Rotek модели 2500 или аналогичный
    • Приспособление для проверки диодов
    • Тестовые провода
    • Приспособление для проверки целостности цепи
    • Приспособление для измерения емкости
    • Термометр
    • Ареометр
    Настраивать

    Включите все питание (калибратор и калибруемое устройство). Разрешить инструменты для стабилизации в течение приблизительно 5 минут. Проведите испытания при температуре окружающей среды 25 ± 5°С и относительной влажности менее 80%.

    Примечание: Если ТР имеет функцию автоматического выбора диапазона, то эта функция (т. е. напряжение, ток или сопротивление) должны быть проверены в переменной также режим диапазона.

    Замена батареи

    Замените батарею в ТР и убедитесь, что контакты батареи не загрязнены.

    Подробная процедура
    Тест дисплея и переключателя

    Включите IUT и убедитесь, что все сегменты ЖК-дисплея работают и не тускнеют. Проверять что селекторный переключатель(и) работает/работают правильно. Убедитесь, что индикатор низкого заряда батареи не показывает.

    Проверка сопротивления

    Подключите калибратор между клеммами В/Ом и общими входными клеммами ТР. Используйте следующую таблицу для проверки значений сопротивления.

    Тест непрерывности
    1. Выберите функцию проверки непрерывности на калибраторе.
    2. Подсоедините измерительные провода к клеммам В/Ом и общей клемме ТР.
    3. Замкните на мгновение тестовые провода и убедитесь, что раздается звуковой сигнал.
    4. Подсоедините измерительные провода к приспособлению для проверки целостности цепи между контрольными точками 100 Ом. Не должно быть слышно звукового сигнала, указывающего на незавершенное соединение.
    5. Подсоедините измерительные провода к приспособлению для проверки целостности цепи между 50-омной установкой. Тестовый тон должен указывать на непрерывность между контрольными точками.
    Тест напряжения постоянного тока
    1. Используйте калибратор для подачи правильного напряжения постоянного тока, указанного ниже.
    2. Настроить калибратор на нулевой вход.
    3. Подключите выход калибратора к клеммам В/Ом и общему входу ТР.

      Примечание: Подключите заземление/общий/низкий уровень Rotek 2500 к общему на ИУТ.

    4. Ссылаясь на таблицу ниже, выберите диапазон напряжения IUT и установите калибратор выход к соответствующему входному напряжению IUT. Проверьте в соответствии со следующей таблицей и убедитесь, что дисплей находится в пределах заданных пределов.
    Проверка напряжения переменного тока

    Используйте калибратор для подачи правильного напряжения переменного тока в следующем тесте:

    1. Установите калибратор на 60 Гц.
    2. Подключите выход калибратора к клеммам В/Ом и общему входу ТР. Подключите заземление/общий/низкий уровень калибратора к общему проводу ТР.
    3. Ссылаясь на приведенную ниже таблицу, выберите диапазон напряжения IUT, указанный в шаге 1. и установите выход калибратора на соответствующее входное напряжение IUT. Подтвердите это показания дисплея находятся в указанных пределах.
    Тест постоянного тока

    Используйте калибратор для подачи правильного постоянного тока, указанного в таблице ниже:

    1. Установите выход калибратора на ноль мА.
    2. Подключите выход калибратора к клемме с наименьшим током (обычно 200 Ом). мА) и общую входную клемму на ТР.

      Примечание : Не превышайте максимальный номинальный ток счетчика. Только тест на значений, которые счетчик способен считывать.

    3. Ссылаясь на приведенную ниже таблицу, выберите диапазон тока IUT и установите калибровочное значение. выход для обеспечения соответствующего входного тока IUT. Убедитесь, что показания дисплея находится в указанных пределах.
    4. Отключите калибратор и измените клемму тока на ТР на максимальную. (обычно 10 А), оставляя общую входную клемму подключенной.
    5. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
    Тест переменного тока

    Используйте калибратор для подачи правильного переменного тока, указанного в таблице ниже:

    1. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
    2. Установите выход калибратора на ноль мА.
    3. Подключите выход калибратора к слаботочной входной клемме (обычно 200 мА) и общий вывод тестируемого устройства.

      Примечание: Не превышайте максимальный номинальный ток счетчика. Только тест на значений, которые счетчик способен считывать.

    4. Ссылаясь на приведенную ниже таблицу, выберите диапазон тока IUT и установите калибратор выход для обеспечения соответствующего входного тока IUT. Убедитесь, что показания дисплея находится в указанных пределах.
    5. Отключите калибратор и измените клемму тока на ТР на максимальную. (обычно 10 А), оставляя общую входную клемму подключенной.
    6. Используйте следующую таблицу, чтобы убедиться, что счетчик работает в пределах указанного диапазона. параметры.
    Логический тест

    Используйте эту процедуру, чтобы проверить, показывает ли логическая функция правильное значение. государство.

    1. Установите IUT в режим логического тестирования и вставьте тестовые провода в V/ohm и общие терминалы.
    2. Замкните провода вместе и убедитесь, что измеритель показывает низкое логическое состояние.
    3. Установите калибратор на 0,400 В постоянного тока и подключите измеритель к выходным клеммам. Проверять что счетчик показывает низкое логическое состояние.
    4. Установите калибратор на 3500 В постоянного тока и убедитесь, что IUT показывает высокое логическое состояние.
    Частотный тест
    1. Подключите осциллограф к функциональному генератору для измерения синусоидальных волн переменного тока.
    2. Настройте генератор функций на выходное напряжение 10 В переменного тока и используйте осциллограф, чтобы установить частоты из следующей таблицы.
    3. Подсоедините провода IUT к клеммам V/ohm и общим клеммам на IUT и к земле. и выход генератора функций.
    4. Убедитесь, что измеритель отображает правильные результаты из таблицы.
    Тест емкости
    1. Настройте IUT на измерение емкости, вставьте измерительные провода в разъемы В/Ом и общий провод. тестовые терминалы.
    2. Подсоедините измеритель к приспособлению для измерения емкости и используйте следующую таблицу для определить возможности ИУТ.
    Проверка диода
    1. Установите IUT на функцию проверки диодов и подключите измерительные провода к В/Ом. и общие терминалы.
    2. Подсоедините измерительные провода к приспособлению для проверки диодов и выполните шаги, описанные в инструкции. таблицу для проверки операции проверки диодов.

      Примечание: Некоторые измерители не предназначены для воспроизведения тона.

    Причина переиздания

    Редакция А — первый выпуск

    Особенность: очистка строки фильтра

    Особенность: Группа измерений

    Особенность: регулируемые разрешения

    Особенность: Идентификация эталона калибровки

    Функция: подключение к SQL Server

    Особенность: терминальный режим

    Особенность: Диаграммы приборной панели

    Особенность: выберите видимые поля

    Особенность: Проверка оборудования

    Особенность: Калибровочные этикетки

    Особенность: изменение порядка строк сетки

    Особенность: Пустые листы калибровки

    Особенность: Записи группового снаряжения

    Функция: Вход в приложение

    Особенность: активировать режим входа

    Особенность: передача активов

    What-Does-Air-Mean-on-A-Code-Reader — Googlesuche

    AlleShoppingBilderVideosMapsNewsBücher

    suchoptionen

    Мой считыватель кодов говорит HCAT и AIR при сканировании моего 03 Eclipse . ..

    www.reddit.com › MechanicAdvice › комментарии

    21.12.2020 · Мой считыватель кодов говорит HCAT и AIR при сканировании моего 03 Eclipse GT. Что это значит? … Я бот, и это действие было выполнено автоматически.

    Ähnliche Fragen

    Что означает воздух на сканере OBD2?

    Каков нормальный процент EVAP?

    Каковы нормальные показания OBD2?

    Что означает 0 DTC на считывателе кодов?

    OBD и система вторичного воздуха · Technipedia — MS Motorservice

    www.ms-motorservice.com › technipedia › post › o…

    04 Клапан вторичного воздуха (пневматический), 09 Сканер данных OBD ​​… Переключающий клапан (EUV) не активируется … Вторичный реле воздушного насоса A или B делает

    После того, как все меню будут удовлетворены, нажмите кнопку SUBMIT. В диагностическом коде OBDII никогда не бывает буквы «О». Больницы могут использовать его для подачи сигнала …

    Проверка кодов двигателя с помощью сканирующего устройства — YouTube

    www. youtube.com › смотреть

    31.08.2015 · Эти инструменты сканирования могут быть очень полезны сейчас, когда большинство систем в автомобилях в настоящее время … 10 шагов (с иллюстрациями)

    www.wikihow.com › Read-and-Understand-OBD-C…

    Что это значит? Двигатель красивый … Вот тут-то и пригодится считыватель кодов OBD-II. … Вставьте разъем сканера или считыватель кодов в DLC.

    Автомобильный словарь OBD II — Квасер

    www.kvaser.com › about-can › Introduction-to-obd-ii

    Получите доступ к полному списку сокращений и терминов, связанных с OBD II. Включает общие (и некоторые… Температура окружающего воздуха; AB&T или ABT… … Распределитель зажигания; DID…

    Монитор системы вторичного воздуха — OBDII — nyvip

    www.nyvip.org system-…

    Мониторы готовности OBD II. Циклы движения OBD. Монитор вторичной системы AIR.0005

    Ваш путеводитель по кодам OBD-II — Kelley Blue Book

    www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
