Схема подключения глубинного насоса через конденсаторы. Подключение глубинного насоса: схемы, особенности монтажа и эксплуатации

Как правильно подключить глубинный насос к системе водоснабжения. Какие схемы подключения используются для разных моделей. Какие особенности монтажа и эксплуатации нужно учитывать. На что обратить внимание при подключении конденсатора.

Содержание

Виды глубинных насосов и их особенности

Глубинные насосы используются для подачи воды из скважин и колодцев. Они бывают нескольких основных типов:

  • Центробежные многоступенчатые — наиболее распространенный вид. Состоят из нескольких рабочих колес, расположенных последовательно. Обеспечивают высокий напор.
  • Вибрационные — работают за счет возвратно-поступательных движений поршня. Простые по конструкции, но создают меньший напор.
  • Винтовые — используют принцип двойного винта. Подходят для перекачки вязких жидкостей.

По типу электродвигателя глубинные насосы делятся на:

  • Однофазные — подключаются к бытовой сети 220В. Мощность до 2 кВт.
  • Трехфазные — работают от сети 380В. Более мощные, используются для больших глубин.

Схемы подключения глубинных насосов

Существует несколько основных схем подключения глубинных насосов:


Прямое подключение

Самая простая схема — насос напрямую подключается к сети через автоматический выключатель. Подходит для маломощных моделей. Недостаток — отсутствие защиты от сухого хода.

Подключение через реле давления

Более совершенная схема. Реле давления автоматически включает и выключает насос в зависимости от давления в системе. Обеспечивает защиту от работы без воды.

Схема с гидроаккумулятором

Гидроаккумулятор сглаживает гидроудары и позволяет реже включать насос. Схема содержит:

  • Глубинный насос
  • Гидроаккумулятор
  • Реле давления
  • Манометр
  • Обратный клапан

Подключение однофазных и трехфазных насосов

Схемы подключения зависят от типа электродвигателя насоса:

Однофазные насосы

Подключаются к сети 220В. Обязательно наличие пускового конденсатора для создания вращающегося магнитного поля. Конденсатор может быть встроенным или выносным.

Трехфазные насосы

Подключаются к трехфазной сети 380В. Не требуют пускового конденсатора. Обязательно правильное чередование фаз для корректного направления вращения.


Особенности подключения конденсатора

Пусковой конденсатор — важный элемент схемы подключения однофазного насоса. При его подключении нужно учитывать:

  • Емкость конденсатора должна соответствовать мощности двигателя
  • Подключается параллельно обмоткам статора
  • Для насосов с выносным конденсатором используется специальная конденсаторная коробка
  • Неправильное подключение конденсатора может привести к перегреву и выходу насоса из строя

Монтаж и ввод в эксплуатацию

При монтаже глубинного насоса необходимо соблюдать следующие правила:

  • Насос опускается в скважину на тросе из нержавеющей стали
  • Глубина погружения — не менее 1-2 метров под динамический уровень воды
  • Обязательна установка обратного клапана на выходе насоса
  • Электрический кабель крепится к напорной трубе специальными хомутами
  • На поверхности устанавливается оголовок скважины

Перед вводом в эксплуатацию необходимо:

  1. Проверить сопротивление изоляции обмоток электродвигателя
  2. Убедиться в наличии воды в скважине
  3. Проверить герметичность всех соединений
  4. Настроить реле давления на рабочие параметры

Возможные неисправности и их устранение

Наиболее распространенные проблемы при эксплуатации глубинных насосов:


  • Насос не включается — проверить питание, конденсатор, реле давления
  • Недостаточный напор — засорение фильтра, износ рабочих колес
  • Посторонний шум — попадание воздуха, износ подшипников
  • Частое включение — неисправность или неправильная настройка реле давления
  • Перегрев двигателя — работа без воды, неисправность конденсатора

При невозможности самостоятельно устранить неисправность следует обратиться в сервисный центр.

Техническое обслуживание

Для обеспечения длительной и безотказной работы глубинного насоса необходимо регулярно проводить техническое обслуживание:

  • Проверять сопротивление изоляции обмоток электродвигателя
  • Контролировать давление воздуха в гидроаккумуляторе
  • Очищать фильтры на входе насоса
  • Проверять затяжку электрических соединений
  • При сезонном использовании консервировать насос на зимний период

Периодичность обслуживания зависит от условий эксплуатации и указывается в инструкции к конкретной модели насоса.


Схема подключения насоса «Водолей» с конденсатором на дачном участке

1287736

12 мин. на чтение

22.03.2022

Содержание

Почему «Водолей» — отличный выбор для дачной скважины

Разновидности скважинных насосов «Водолей»

Обзор и устройство скважинного насоса «Водолей»

Принцип работы скважинного оборудования «Водолей»

Установка и подключение насосов «Водолей»

Монтаж реле давления к модели БЦПЭ 0,5

Электрическая схема подключения насоса «Водолей»

Особенности эксплуатации приборов

Ремонт оборудования на примере модели «Водолей 3»

Коротко о главном

Система подачи питьевой воды из глубинного источника – обязательное требование для постоянного проживания в частном доме. Для забора грунтовых вод применяются насосы скважинного типа. Ещё 2 десятка лет назад на российском рынке отсутствовали достойные аналоги импортного оборудования. Однако сегодня отечественная продукция готова составить конкуренцию западным брендам. В данной статье описывается устройство насоса Водолей с конденсатором, его конструкция, схема монтажа и принцип действия.

Погружное устройство с конденсатором

Почему «Водолей» — отличный выбор для дачной скважины

Украинский производитель, выпускающий насосное оборудование «Водолей» на протяжении многих лет стремился составить конкуренцию таким брендам, как Grundfos, Wilo или Pedrollo. Сегодня завод уверенно занимает лидирующие позиции на рынке, а его продукция для перекачки воды из скважин обладает следующими преимуществами:

  • Повышенная производительность, что позволяет одному прибору средней мощности обеспечить водоснабжение сразу нескольких дачных участков.
  • Экологичность и коррозионная стойкость основных деталей корпуса.
  • Пониженное потребление электроэнергии.
  • Эластичные вставки, снижающие уровень шума и вибрации.
  • Долговечность и износостойкость механизмов.
  • Большой размерный ряд устройств, подходящих под разные диаметры обсадных труб скважин.
  • Продолжительная гарантия завода с наличием авторизованных сервисов на всей территории РФ.

«Водолей» БЦПЭ

Эти достоинства удачно гармонируют с относительно невысокой ценой, при сравнении оборудования с западными аналогами. Для безупречной работы нужно знать, как подключить насос «Водолей». С подробным обзором продукции бренда можно ознакомиться по ссылке:

Разновидности скважинных насосов «Водолей»

Насосы «Водолей», предназначенные для забора воды с глубины, выпускаются в 3 серийных модификациях:

  • «Водолей» БЦПЭ. Наиболее распространённые агрегаты, которые выпускаются в нескольких вариантах, в зависимости от производительности – от 0,32 до 0,5 м3/ч. Высота создаваемого напора достигает 35 – 50 метров, что позволяет использовать их в глубоких скважинах с низким уровнем грунтовых вод.

«Водолей» 3

  • «Водолей» 3. Эконом-вариант насосного оборудования весит всего 4 кг. Производительность обеспечивает возможность забора воды из скважины глубиной до 10 – 12 метров.

«Водолей» 16

  • «Водолей» 16. Оптимальное устройство, создающее напор до 27 метров при мощности двигателя 0,4 кВт.

Модель 0,32 140-У

Глубинные агрегаты рассматриваемого бренда укомплектованы монтажным набором, переходниками и прочими вспомогательными деталями, позволяющими начать эксплуатацию сразу после покупки и установки.

Обзор и устройство скважинного насоса «Водолей»

Агрегаты данного бренда обладают индивидуальными отличительными особенностями. Техническое исполнение приборов, устройство механизмов, принцип действия, а также разнообразный модельный ряд позволяют производителю заявить о следующих характеристиках:

  • Установленный напор достигает 140 метров (модель 0,32 140-У).
  • Система всасывания устроена таким образом, что позволяет работать насосу как в песчаных, так и в известковых породах.
  • Мощность двигателей варьируется от 0,4 до 2,8 кВт.

Характеристики оборудования

  • Прибор снабжается многоступенчатой системой транспортировки жидкости.
  • Моторный отсек отделяется от всасывающей части фильтрами грубой и мелкой очистки, что исключает попадание твёрдых частиц в его рабочие органы.
  • Устройства имеют внешний конденсаторный блок, позволяющий нейтрализовать повышенную нагрузку от пускового тока при включении насоса до набора номинальной мощности. Подключение насоса Водолей к конденсатору не требуется, так как изделие продаётся уже в сборе.
  • Детали корпуса создают герметичную оболочку, препятствующую проникновению воды к электрическим деталям, что снижает риск короткого замыкания.

Внутреннее строение оборудования

Подключение насоса «Водолей» производится в сеть 220 В, проложенную от отдельного автомата в щитке.

Принцип работы скважинного оборудования «Водолей»

Глубинный насос обеспечивает номинальный напор, заявленный производителем, посредством создания давления в рабочей камере. Принцип действия устройства основан на следующих процессах:

  • При включении устройства в сеть, ротор с крыльчаткой начинают создавать вращательные движения.
  • Лопасти крыльчатки отбрасывают поступающую воду на внутренние стенки рабочей камеры, а их особое расположение передаёт жидкости кинетическую энергию, заставляя передвигаться в верхнюю часть прибора.
  • По мере движения воды к напорному шлангу, в нижней части насоса создаётся область повышенного давления, и в камеру поступает новая порция воды через всасывающий механизм с фильтрами.
  • В зависимости от мощности оборудования, вода перекачивается через рабочую камеру с разной интенсивностью.

Обвязка прибора перед погружением

На примере схемы насоса «Водолей» 60-47, либо БЦПЭ 0,5-100У, мотор создаёт напор до 100 метров с производительностью до 60 литров в минуту. Чем мощнее центробежный агрегат, тем выше данные параметры при его эксплуатации.

Установка и подключение насосов «Водолей»

При покупке оборудования большинство домовладельцев задаются вопросом, как подключить насос водолей к системе водоснабжения. Установка скважинного аппарата рассматриваемого производителя производится в несколько этапов, с соблюдением технологии сборки и монтажа:

  • В соответствии со схемой подключения насоса «Водолей», к выходному патрубку монтируется напорный шланг, либо труба, при помощи резьбовой муфты с уплотнительным кольцом.

Следует учесть, что для глубинных агрегатов предпочтителен гибкий шланг, так как, по завершении сборки, его нужно погрузить в длинную прямолинейную трубу скважины. В насосах типа БЦПЭ-0,5 выходной патрубок имеет диаметр ½ дюйма, и переходники должны соответствовать этому габариту, чтобы не заузить сечение, так как это повлияет на производительность. При подключении насоса «Водолей» в колодец допускается использование жёсткой трубы ПНД, так как погружение может производиться с большим радиусом изгиба.

Схема погружения аппарата в скважину

  • При устройстве замкнутой системы водоснабжения потребуется приобретение и установка обратного клапана. Лучшее место для его монтажа – выходной патрубок на корпусе оборудования
  • По длине шланга протягивается питающий кабель и подвесной трос, которые фиксируются друг с другом при помощи гибких скоб, либо водостойкой клейкой ленты.
  • Готовое к погружению оборудование раскладывается по всей длине без перегибов и скруток, после чего происходит погружение конструкции с насосом «Водолей» в скважину.
  • Погружение осуществляется до тех пор, пока прибор не коснётся дна водоносного горизонта. После этого нужно приподнять его на 30 – 50 см, зафиксировав страховочный трос к оголовку.
  • После того, как насос опущен и занял проектное положение, требуется организовать его электроподключение и запустить в тестовом режиме.

Стандартное реле давления

Подробный алгоритм подключения оборудования можно увидеть здесь:

Погружение в толщу водоносного горизонта должно проводиться с учётом столба жидкости над устройством. Оптимальная глубина составляет 5 – 6 м от поверхности. Если она превышает 10 м, то оборудование фиксируется на этой отметке, вне зависимости от расстояния до дна.

Монтаж реле давления к модели БЦПЭ 0,5

Скважинное оборудование БЦПЭ 0,5 не снабжается узлом автоматического контроля давления без участия человека. Поэтому, во избежание аварийной ситуации, в систему необходимо дополнительно подключить реле давления – устройство, которое позволяет отключать насос при достижении предельного показания на манометре. Как правило, подобная автоматика монтируется при организации полноценной системы водоснабжения в жилом доме, сопровождающейся установкой накопительной ёмкости и бойлера. Работы производятся по следующему алгоритму:

  • На подающий патрубок, выходящий из накопительной ёмкости, устанавливается гребёнка с 4 выходами – для шланга скважинного насоса, магистрального трубопровода, ведущего к точкам разбора, манометра и реле давления.

Установленное реле давления в системе водоснабжения коттеджа

  • Реле должно иметь общее электроподключение с насосным оборудованием для возможности подачи сигнала и отключения питания.
  • Реле монтируется при помощи резьбовой муфты с подвижной гайкой, уплотнение закрывается полимерной лентой.
  • Кабель, соединяющий реле с насосом, должен соответствовать мощности глубинного агрегата.
  • Перед тем, как запустить насос «Водолей», нужно убедиться в наличии заземляющей шины.

Электрическая схема

Как правило, реле заводского исполнения продаётся в комплекте с инструкцией по эксплуатации и монтажной схемой, которая помогает выполнить корректное подключение.

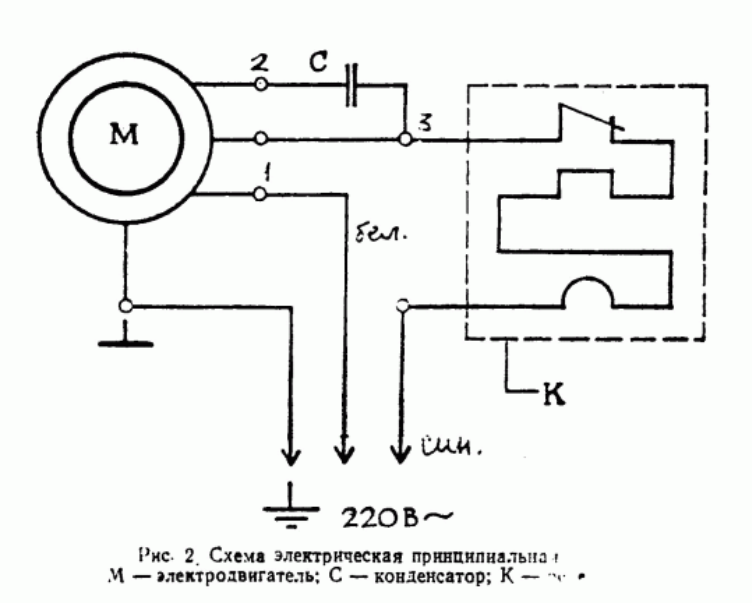

Электрическая схема подключения насоса «Водолей»

Подключение насоса производится по стандартной схеме насоса «Водолей», которая включает в себя следующие нюансы:

  • Работает от двухфазной сети 220 В, в соответствии с электрической схемой насоса «Водолей».
  • Наличие заземляющего кабеля.
  • Подключение ведётся через конденсаторную коробку, которая уже установлена в эксплуатационное положение в заводских условиях. При необходимости установки дополнительных опций, в комплекте прилагается схема подключения конденсатора к насосу.
  • При неисправном конденсаторе пусковой ток вызывает повышенное сопротивление обмоток насоса «Водолей», что способствует быстрому перегреву мотора.
  • Силовой кабель маркируется индексом КЧ – коричневый цвет изоляции.
  • Нулевой провод – Г, голубого цвета.
  • Заземляющая жила имеет 2 оттенка изоляции – жёлтый и зелёный.

Стабилизатор напряжения

При наличии минимального опыта работы с электротехникой, каждый домашний мастер может выполнить монтаж, используя схему подключения насоса «Водолей» с конденсатором. Если же таких навыков нет, следует обратиться к профессиональному монтажнику, так как неправильная сборка может привести к выгоранию обмотки мотора. Более подробно ознакомиться со схемой электроподключения прибора можно здесь:

Особенности эксплуатации приборов

При эксплуатации устройства необходимо соблюдать меры предосторожности, пренебрежение которыми может привести к быстрой поломке. Каждый насос перед первичным запуском должен быть проверен на предмет корректного подключения, а во время нормальной работы должны выполняться следующие требования:

  • Если подача электричества на участок сопровождается скачками напряжения, в схему сборки, иллюстрирующую устройство насоса «Водолей», необходимо включить стабилизатор.

Пусковой конденсатор

  • При сезонном колебании уровня грунтовых вод, необходимо контролировать высотную отметку положения прибора. Корпус должен быть полностью погружен под воду, во избежание сухого хода.
  • Необходимо протестировать автоматику – как прибор реагирует на перепады давления при комбинированной работе с реле. Корректное устройство и регулировка умных систем для глубинного насоса «Водолей» – залог длительной безаварийной эксплуатации.
  • Если вода в скважине мутная из-за присутствия естественных взвесей, оборудование следует периодически извлекать для очистки или замены фильтров.
  • При тугом ходе (о котором свидетельствует повышенный шум из скважины) следует проводить техническое обслуживание прибора, заменяя подшипники, уплотнители и другие расходные элементы.
  • При проведении осмотра прибора, следует проверять плавность набора оборотов и компенсацию пусковых нагрузок. Когда при включении возникают скачки мощности, проблема устраняется если знать, как правильно подключить конденсатор на насос «Водолей».

Проведение ремонтных работ

При правильном уходе и проведении профилактических работ, устройство может работать до 10 лет без серьёзных поломок.

Ремонт оборудования на примере модели «Водолей 3»

Данная модификация является экономичным вариантом глубинного насоса. Основные детали выполнены из пластика, что нередко приводит к неисправностям, устранение которых требует соблюдения определённых нюансов:

  • Если насос издаёт шум, но не выполняет свою главную функцию – ослаблены гайки амортизатора, которые нужно закрутить для прекращения пустого хода. По завершении ремонта, водяной насос с конденсатором монтируется повторно, в соответствии со схемой подключения.

Сервисный центр

  • Если при включении оборудования в сеть происходит обугливание подводящего кабеля, а автоматы выключаются – это знак повреждённой проводки, либо нестабильного контакта клемм с платой внутри прибора.
  • Когда устройство быстро перегревается, это говорит о сухой работе в течение длительного периода. При таком режиме, из-за расширения стальных элементов, вращение крыльчатки становится невозможным. В случае возникновения такой неисправности, лучшим решением будет обращение в сервисный центр, так как отслоившиеся детали необходимо заменить, либо проклеить, предварительно разобрав устройство.
  • Если насос не может достичь номинального давления, возможно, причина скрывается в малом ходе эксцентрика. Проблема решается путём установки проставочных металлических шайб для увеличения зазора.

Пока прибор находится на гарантии, лучше бесплатно устранить поломку в авторизованной мастерской. Если этого не сделать, и произвести небольшой ремонт своими силами, то, при более серьёзной неисправности, сервисный центр имеет право снять насос с гарантийного обслуживания, так как заводская пломба окажется сорванной.

Коротко о главном

Скважинные насосы «Водолей», производящиеся в Харькове, составляют достойную конкуренцию импортному оборудованию данной категории. Приборы изготавливаются из нержавеющей стали, надёжны и долговечны в эксплуатации. Их установка, монтаж, подключение к электрической сети и обвязка не вызовет трудностей даже у новичков, при наличии сборочного чертежа для насоса «Водолей». Во время эксплуатации нужно исключить сильные перепады напряжения в сети, а также отслеживать уровень водяного столба в скважине. В случае поломки, следует обратиться в сервисный центр для проведения гарантийного ремонта. Большой выбор скважинных насосов на нашем сайте

А вам когда-нибудь доводилось подключать насосное оборудование «Водолей» у себя на даче? Делитесь вашим опытом с другими читателями в комментариях.

Автор статьи Богомолов Макар

1287736

12 мин. на чтение

22. 03.2022

Комментарии

Владимир 31 Мая 2022

Насос работал 3 года. Вчера перевернул вилку в розветке. Кабель перегрелся, насос сгорел. сегодня купил новы насос. В одном положении вилки снова перегрев кабеля и мотора. Пока не сгорел полностью, но явно поврежден. В чем причина ? Прошу объяснить.

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Особенности подключения скважинных насосов с однофазными двигателями

  Бурение скважин на воду
  Ремонт скважин на воду
  Увеличение дебита
  Монтаж скважинных насосов
  Обустройство скважины
  Скважинный адаптер
  Лицензирование на недропользование
  Проектирование
  Сервисное обслуживание
  Поисково-разведочное бурение
  Промывка водозаборных скважин
  Аренда дренажного насоса в СПб
  Цены на бурение
  Водоснабжение загородного дома
  Оборудование для геологических работ
  Консервация водозаборных скважин
  Технология бурения скважин
  Бурение скважин водоснабжения
  Насос, который не работал
  Частотный преобразователь
  Реле давления для насоса
  Скважинный оголовок
  Мембранный гидроаккумулятор для систем водоснабжения.
  Подбор скважинного насоса


Несмотря на то, что однофазные двигатели по сравнению с трехфазными имеют ряд недостатков –  более низкий КПД, малую перегрузочную способность, отсутствие пускового момента, скважинные насосы с такими приводами широко применяются в частных домах, на садовых участках и т.д. Объяснение такой популярности – возможность работы в однофазной электросети, которая повсеместно широко распространена. Ввиду указанных выше недостатков, скважинные насосы с однофазными двигателями выпускаются небольшой мощности (до 2 кВт), но этого вполне достаточно для частных хозяйств.

Существует несколько типов скважинных насосов с однофазными двигателями:

Скважинные насосы со встроенным конденсатором

В таких двигателях имеется две обмотки – рабочая и пусковая, между которыми вставляется емкость (конденсатор) для создания сдвига фаз между ними. Это делается для того, чтобы создать вращательное магнитное поле (сам по себе однофазный ток, в отличие от трехфазного, такого поля создать не может).  Обе эти обмотки подсоединяются к однофазной сети (вот почему для скважинного насоса с однофазным двигателем необходим трехжильный, а не двухжильный водонепроницаемый кабель). Емкость конденсатора подбирается таким образом, чтобы в рабочем режиме получалось практически круговое вращающееся магнитное поле, в котором почти отсутствует обратная (тормозящая составляющая). Другими словами пусковую обмотку после включения двигателя не нужно отключать и она также является рабочей. Примерами скважинных насосов со встроенным конденсатором могут служить насосы Speroni (серии ST и SPS), Pedrollo.

Скважинные насосы с выносным конденсатором.

В этом случае конденсатор оформляется в виде выносной  конденсаторной коробки, которая закрепляется на кабеле питания насоса. С точки зрения технических характеристик, такие скважинные насосы ничем не отличаются от своих коллег со встроенным конденсатором. Единственный плюс – лучшая ремонтопригодность в случае необходимости замены сгоревшего конденсатора. Примерами скважинных насосов с выносным  конденсатором могут служить насосы Speroni (серии SPS), ZDS, Водолей.

Без встроенного конденсатора.

Как видно из описания выше, встроенный или выносной конденсатор служит для сдвига фаз между рабочей и пусковой обмотками двигателя. Недостаток такой схемы – конденсатор не может обеспечить равномерный фазовый сдвиг, что приводит к неравномерности вращения ротора и уменьшению КПД. Этого недостатка лишена схема подключения однофазного двигателя с помощью преобразователя частоты (инвертора). Это позволяет повысить КПД двигателя и увеличить крутящий момент на его валу. Примерами скважинных насосов с однофазными двигателями со встроенным преобразователем частоты являются модели насосов Grundfos серий SQ/SQE от 0,35 до 1,7 кВт. Они имеют встроенные системы защиты от «сухого» хода (система Pcut-out), от перепадов напряжения, перегруза и перегрева. Также имеется система плавного пуска. В серии SQE к тому же реализована регулировка мощности двигателя путем изменения частоты его вращения.



Статьи по теме:

  1. Монтаж промышленных скважинных насосов ЭЦВ
  2. Особенности подключения трехфазных скважинных насосов
  3. Датчики сухого хода для скважинного насоса



Двигатели переменного тока для погружных глубинных насосов

Двигатели переменного тока для погружных глубинных насосов

53 изделия

Двигатели переменного тока для погружных глубинных насосов забирают воду из источников грунтовых вод на глубине до 400 футов под поверхностью. Их конструкция из нержавеющей стали устойчива к коррозии, что увеличивает срок службы.

  • Трехфазные электродвигатели переменного тока для погружных глубинных насосов

  • Электродвигатели переменного тока для погружных глубинных насосов с пусковым конденсатором

  • Двухфазные двигатели переменного тока для погружных глубинных насосов

Трехфазные двигатели переменного тока для погружных глубинных насосов

«> 4 дюйма диам.

3-фазный погружение в глубокомостное насос Motors 4 в Body Dia., Сортирован HP, Custom

. в диам. тела.

Трехфазные электродвигатели переменного тока для погружных глубинных насосов, диаметр корпуса 6, сортировка по HP, заказной

Загрузка …

Владущий нагнетающий насос.

Конденсатор-звездочка погружаемых в глубокоуличный насос двигатели переменного тока 3,8 в тезисе диа.0049

4 дюйма Диаметр корпуса.

Capacitor-Start Submersible Deep-Well Pump AC Motors 4 in Body Dia., sorted by HP, custom

Loading…

6 в диам. тела.

Электродвигатели переменного тока для погружных глубинных насосов с конденсаторным пуском, диаметр корпуса 6 дюймов, сортировка по HP, на заказ

Загрузка. ..

Двигатели переменного тока для погружных глубинных насосов с расщепленной фазой

4 дюйма диам.

Dift-Phase Pult-Fultable Deepleal Pump Motors 4 в корпусе Dia., Сортирован по HP, Custom

. доступность определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Компоненты типичной погружной насосной установки

Вы когда-нибудь смотрели на некоторые детали и задавались вопросом: «Куда это относится?» или «Как эти части работают вместе?» В установке погружного насоса есть несколько различных продуктов, которые работают вместе, играя важную роль в общей работе погружного насоса. Некоторые продукты могут играть более важную роль, но если убрать одну часть, вы и ваша помпа окажетесь в опасности.

В этом посте мы рассмотрим различные продукты для погружных насосов, их роль и то, как они работают вместе. Давайте взглянем.

  1. Погружной насос
  2. Обратный клапан
  3. Адаптеры Easy Tie
  4. Зажимы
  5. Комплекты термоусадочных соединений
  6. Предохранитель крутящего момента
  7. Страховочная веревка
  8. Кабель насоса
  9. Защита кабеля
  10. Кабельные стяжки
  11. Адаптеры без приямка
  12. Веревочные вешалки
  13. Крышки для скважин
  14. Переходники-вставки
  15. Клапаны управления потоком
  16. Тройники резервуара
  17. Реле давления
  18. Манометры
  19. Предохранительные клапаны
  20. Дренажные клапаны
  21. Шаровые краны
  22. Осадочный фильтр

1. Погружной насос

Погружной насос позволяет перекачивать воду из-под земли. Они предназначены для очень эффективного выталкивания воды на поверхность.

2. Обратный клапан

Размещение и количество обратных клапанов, необходимых для системы, зависит от глубины установки насоса в скважине. Для установки на высоте 200 футов или меньше требуется один обратный клапан на нагнетании насоса и один на поверхности скважины. Для установок на глубине 200 футов или глубже может потребоваться несколько обратных клапанов. Во время установки необходимо учитывать вес трубопровода, водяного и погружного насоса, потерю напора клапанов, потери на трение в трубопроводе, скорость воды и гидравлический удар. Чтобы узнать больше об обратных клапанах и их работе, ознакомьтесь с обзором обратных и донных клапанов.

3. Адаптеры Easy Tie

Переходники для легкой стяжки ввинчиваются в напор обратного клапана на погружном насосе и вставляются в стояк из полипропилена. Второй переходник может быть ввинчен в безамбарный переходник на устье скважины, а затем подсоединен к стояку из полимерного материала. Проушина с отверстием или проушина для троса обеспечивает простое средство для надежного крепления страховочного троса или троса или для крепления погружного насоса к устью скважины в случае повреждения трубы. Доступен в бронзе и нержавеющей стали.

4. Зажимы

Шланговые хомуты предназначены для герметизации полипропиленовых труб к фитингам с зазубринами, создавая надежное водонепроницаемое соединение с защитой от отрыва. Использование хомута из нержавеющей стали марки 300 гарантирует, что хомут прослужит в течение всего срока службы системы при установке в водяных скважинах или там, где требуется максимальная коррозионная стойкость. Для более подробного ознакомления с зажимами посетите веб-семинар «Руководство по зубчатым зажимам для профессионалов».

5. Комплекты термоусадочных соединений

Комплекты для сращивания с термоусадкой предназначены для электрических соединений под водой между кабелем насоса и проводами двигателя насоса. Соединение выполняется путем обрезки кабелей в шахматном порядке для уменьшения внешнего диаметра кабеля. Это важный шаг для снижения риска повреждения соединения из-за истирания при опускании насоса в скважину. Чтобы поближе познакомиться с комплектами для сращивания, загляните в наш блог «Что, черт возьми, такое термоусадочные комплекты?»

6. Ограничитель крутящего момента
Предохранители крутящего момента

специально разработаны для удержания погружного насоса в центре и предотвращения скручивания обсадной колонны. Ограничители крутящего момента также защищают кабель насоса и обычно устанавливаются непосредственно над насосом на стояке. Их можно устанавливать на стояк диаметром 1″ и 1-1/4″. Чтобы узнать больше об ограничителях крутящего момента, посетите наш блог Зачем устанавливать ограничители крутящего момента?

7. Страховочная веревка

Страховочный трос может быть подключен непосредственно к погружному насосу и закреплен на устье скважины. Основная функция заключается в предотвращении разъединения труб, что может привести к потере насоса на дне скважины. Страховочная веревка также может обеспечить резервную копию, позволяющую монтажнику вытащить насос из скважины в случае выхода из строя стояка. К каждому насосу должен быть прикреплен предохранительный трос перед его подвешиванием в колодце. Чтобы ознакомиться с различными типами страховочных веревок, посетите наш блог «Все о различных типах страховочных веревок».

8. Кабель насоса

Кабель погружного насоса используется для питания погружных насосов. Типичные насосы, используемые в погружных насосных установках, представляют собой двух- или трехпроводные насосы. Двухпроводные насосы имеют пусковой конденсатор, встроенный в погружной двигатель, тогда как трехпроводные насосы не имеют встроенного конденсатора в двигатель, им требуется блок управления, который обычно находится в насосной станции на устье скважины. Чтобы узнать больше о кабеле помпы, ознакомьтесь с нашим постом «Как получить накачку о кабеле помпы».

9. Защита кабеля

Кабельные ограждения удерживают стояк по центру в колодце, чтобы предотвратить повреждение провода насоса. Если кабель насоса не защищен должным образом, изоляция проводов, питающих насос, может изнашиваться из-за трения о внутреннюю часть обсадной трубы. Каждый раз, когда насос останавливается или запускается, вся установка движется в ответ. После многих лет такого действия изоляция проводов истончается, что приводит к короткому замыканию.

10. Кабельные стяжки
Кабельные стяжки

используются для надежного крепления стояка к кабелю насоса между ограждениями кабеля. Некоторые правила требуют, чтобы кабельные стяжки крепились к стояку с интервалом не более 10 футов друг от друга. Посетите наш блог «Типы кабельных стяжек», чтобы познакомиться с ними поближе!

11. Адаптеры без ямок

Адаптеры без канавок ползункового типа позволяют легко соединить стояк от погружного насоса к подземной сливной трубе. Напорная труба переносит воду в ваш дом ниже уровня замерзания. Резьбовой отвод на колене без приямка позволяет подсоединять переходник к подъемной трубе для подъема стояка и узла насоса из скважины. Чтобы поближе познакомиться с адаптерами без ямок для слайдов, ознакомьтесь с Адаптеры без ям для слайдов и катушек: в чем разница?

12. Веревочные подвески

Знаете ли вы, что вешалки для веревок были изобретены Мелом Бошартом и доступны только в Boshart Industries? Канатные подвески были разработаны для обеспечения более простого способа надежного крепления страховочного троса к обсадной колонне скважины на устье скважины, а не для крепления троса непосредственно к другим внутренним компонентам. Канатную подвеску можно легко снять и отложить в сторону, когда насос вытаскивают из скважины, если скважину необходимо заменить или обслужить. Чтобы узнать больше о страховочных веревках и подвесках для веревок, ознакомьтесь со всеми типами страховочных веревок.

13. Крышки скважин

Крышки скважинные предназначены для закрытия верхней части обсадной трубы скважины. Они препятствуют попаданию мусора в скважину. Существует множество типов крышек колодцев, но все они обеспечивают водонепроницаемое уплотнение для защиты колодца от любых загрязнений. Чтобы узнать больше о различных типах крышек колодцев и различных материалах, из которых они изготавливаются, ознакомьтесь с этой записью в блоге.

14. Адаптеры вставок

Адаптер вставки имеет один конец, который является вставкой, а другой конец — MPT (наружная трубная резьба). При подвешивании насоса на стояке рекомендуется использовать удлиненный вставной переходник для дополнительной защиты насоса от случайного выдергивания из вставки. Вы также можете зажать вставные фитинги двойным или тройным зажимом, чтобы соединение никогда не проскальзывало. Подробнее о фитингах с бронзовыми вставками читайте в нашем блоге 4 Особенности фитингов с бронзовыми вставками.

15. Клапаны управления потоком

В любой скважинной установке регулятор расхода обеспечивает защиту погружного насоса в малодебитных скважинах. Регуляторы расхода позволяют водоносному горизонту поддерживать статический уровень воды в скважине и не позволяют ему опускаться ниже уровня погружного насоса, чтобы предотвратить работу насоса всухую из-за перекачивания скважины. Вы можете установить регулятор расхода в любом месте между погружным насосом и тройником бака на соединении с напорным баком, но их можно использовать и в других местах. Чтобы немного глубже погрузиться в управление потоком, ознакомьтесь с нашим блогом «Что, черт возьми, такое управление потоком?»

16. Тройники бака
Тройники для резервуаров

— это многопортовые фитинги, специально разработанные для подключения резервуара к системе водоснабжения. Наличие нескольких портов позволяет одному фитингу выполнять работу восьми или более фитингов. Соединение на ногах идет к баку, а одно из боковых соединений идет к насосу. Другое подключение идет к водопроводной системе. Затем вода из насоса может поступать либо в бак, либо напрямую в водопровод. Чтобы поближе познакомиться с футболками-майками, загляните в наш блог «Почему не все футболки-майки одинаковы».

17. Реле давления

Реле давления контролируют работу погружного насоса благодаря встроенной диафрагме, которая перемещается вперед и назад, реагируя на давление в системе водоснабжения. Реле давления выпускаются в стандартных, средних и тяжелых моделях, рассчитанных на широкий спектр электрических параметров и значений давления. Для получения дополнительной информации о реле давления посетите наш блог Как правильно настроить реле давления.

18. Манометры

Манометр позволяет легко контролировать работу системы давления и подтверждать настройки реле давления включения и выключения. Они устанавливаются в один из двух обращенных вверх дополнительных портов на тройнике резервуара. Манометры, заполненные глицерином, могут уменьшить любое движение, которое может произойти на стрелке индикатора из-за вибрации системы. Дополнительную информацию можно найти в нашем блоге «Когда выбирать жидкостный или сухой манометр».

19. Предохранительные клапаны

Предохранительный клапан обеспечивает защиту водопроводной системы от избыточного давления в случае выхода из строя реле давления, что позволяет системе продолжать наращивание давления выше предварительно установленного давления реле. Чрезмерное давление может привести к серьезному выходу из строя водопроводной трубы и компонентов водопровода, что может привести к повреждению водой. Подробнее о предохранительных клапанах читайте здесь.

20. Дренажные клапаны

Сливной клапан установлен во втором порту для принадлежностей, обращенном наружу. Дренажные клапаны служат средством для отбора проб воды, забора воды из систем и обеспечивают доступ для слива бака и системы водоснабжения, если гидробак необходимо заменить. Сливные клапаны также известны как отстойные краны или сливные клапаны котла.

21. Шаровые краны

На стороне нагнетания напорного бака должен быть установлен шаровой кран, обеспечивающий изоляцию водопроводной системы от напорной системы водозаборной скважины. Шаровые краны позволяют перекрыть подачу воды в дом в случае выхода из строя компонента водопроводной системы. Для получения дополнительной информации о шаровых кранах посетите наш блог «Что, черт возьми, такое шаровой кран?»

22.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
