Что такое емкость конденсатора и как ее рассчитать. Какие факторы влияют на емкость конденсатора. Как использовать онлайн-калькулятор емкости конденсаторов. Какие формулы применяются для расчета емкости разных типов конденсаторов.
Что такое емкость конденсатора и почему она важна
Емкость конденсатора — это его способность накапливать и хранить электрический заряд. Она измеряется в фарадах (Ф) и является ключевой характеристикой любого конденсатора. От емкости зависит, сколько энергии может запасти конденсатор и как он будет вести себя в электрической цепи.
Знание точной емкости необходимо при:
- Проектировании электронных схем
- Подборе компонентов для замены
- Расчете времени заряда/разряда
- Определении резонансных частот
- Фильтрации сигналов
Поэтому умение рассчитывать емкость — важный навык для инженеров-электронщиков и радиолюбителей.
Основные факторы, влияющие на емкость конденсатора
На емкость конденсатора влияют следующие ключевые параметры:
- Площадь пластин
- Расстояние между пластинами
- Диэлектрическая проницаемость материала между пластинами
- Количество пластин (для многослойных конденсаторов)
Чем больше площадь пластин и чем меньше расстояние между ними, тем выше емкость. Диэлектрик с высокой проницаемостью также увеличивает емкость.
Формулы для расчета емкости разных типов конденсаторов
Для различных конструкций конденсаторов используются разные формулы расчета емкости:

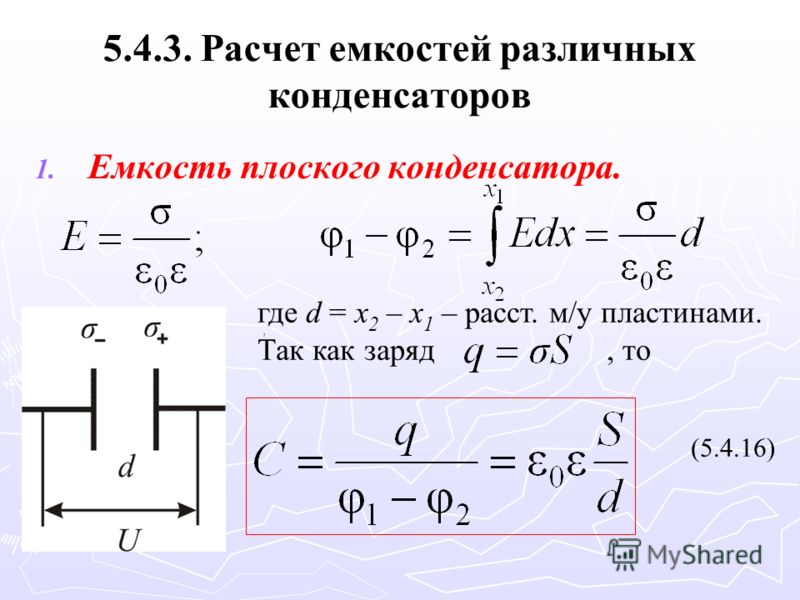

Плоский конденсатор
C = εε₀S / d
где:
- C — емкость в фарадах
- ε — относительная диэлектрическая проницаемость
- ε₀ — электрическая постоянная (8.85 × 10⁻¹² Ф/м)
- S — площадь пластин
- d — расстояние между пластинами
Цилиндрический конденсатор
C = 2πεε₀L / ln(R₂/R₁)
где:
- L — длина цилиндра
- R₁ — радиус внутреннего цилиндра
- R₂ — радиус внешнего цилиндра
Сферический конденсатор
C = 4πεε₀ / (1/R₁ — 1/R₂)
где R₁ и R₂ — радиусы внутренней и внешней сфер соответственно.
Как пользоваться онлайн-калькулятором емкости конденсаторов
Онлайн-калькуляторы значительно упрощают расчет емкости. Типичный алгоритм использования:
- Выберите тип конденсатора (плоский, цилиндрический, сферический)
- Введите значения площади пластин или размеров
- Укажите расстояние между пластинами
- Выберите материал диэлектрика из списка или введите его диэлектрическую проницаемость
- Нажмите кнопку «Рассчитать»
Калькулятор автоматически подставит значения в нужную формулу и выдаст результат.
Практическое применение расчета емкости конденсаторов
Умение рассчитывать емкость конденсаторов находит широкое применение в электронике:
- Проектирование фильтров и резонансных контуров
- Расчет времязадающих цепей
- Подбор накопительных конденсаторов в источниках питания
- Оптимизация развязывающих цепей
- Калибровка измерительных приборов
Это позволяет создавать более эффективные и надежные электронные устройства.
Особенности расчета емкости многослойных конденсаторов
Многослойные конденсаторы имеют более сложную структуру, что влияет на расчет их емкости. Основные моменты:
- Общая емкость равна сумме емкостей отдельных слоев
- Учитывается количество и толщина диэлектрических слоев
- Важна площадь перекрытия электродов
- Необходимо принимать во внимание краевые эффекты
Для точных расчетов обычно используют специализированное программное обеспечение.
Влияние температуры и частоты на емкость конденсатора
Емкость конденсатора может меняться в зависимости от условий эксплуатации:
- Повышение температуры обычно увеличивает емкость
- На высоких частотах емкость может снижаться
- Температурный коэффициент емкости зависит от типа диэлектрика
- Частотная зависимость связана с диэлектрическими потерями
Эти факторы важно учитывать при проектировании устройств для экстремальных условий или работы на высоких частотах.
Сравнение теоретических расчетов с реальными измерениями
При использовании калькуляторов емкости важно понимать возможные расхождения с реальными значениями:
- Теоретические расчеты дают идеализированный результат
- Реальные конденсаторы имеют допуски и отклонения
- На практике возникают паразитные емкости
- Измерительные приборы также вносят погрешность
Для критичных применений рекомендуется проводить практические измерения и корректировать расчеты.
Электроемкость конденсатора. Калькулятор онлайн
| 0 | ||||
| AC | +/- | ÷ | ||
| 7 | 8 | 9 | × | |
| 4 | 5 | 6 | — | |
| 1 | 2 | 3 | + | |
| 0 | 00 | , | = | |
Онлайн калькулятор вычисления емкости конденсатора, позволит найти электроемкость C плоского, цилиндрического и сферического конденсаторов и даст подробное решение.
Единицы измерения, могут включать любые приставки Си.
Калькулятор автоматически переведет одни единицы в другие.Калькулятор вычислит:
Емкость плоского конденсатора.
Емкость цилиндрического конденсатора.

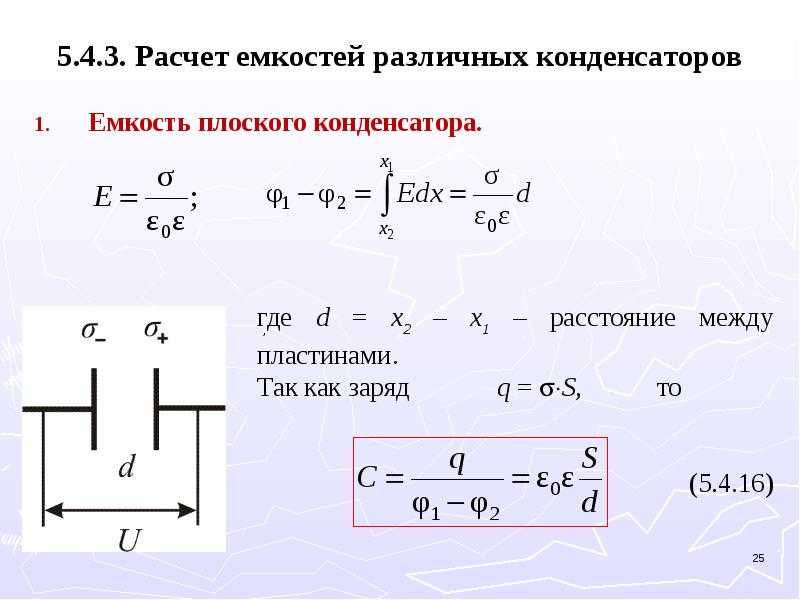

Емкость плоского конденсатора
Плоский конденсатор представляет собой две параллельные проводящие пластины, разделенные диэлектриком, расположенные на малом расстоянии друг от друга.
Электроемкость C плоского конденсатора равна произведению электрической постоянной ε0, диэлектрической проницаемости диэлектрика e и площади S пластины конденсатора, деленного на расстояние d между пластинами где, ε0 = 8.85418781762039 × 10-12
Единицей измерения электроемкости является – Фарад (Ф, F).
Электроемкость в 1 Фарад является очень большой емкостью, к примеру емкостью в 1 Фарад обладает сфера в 13 раз, превышающая радиус Солнца, поэтому в основном используют дольные единицы Фарада.
-24]
Емкость цилиндрического конденсатора
Цилиндрический конденсатор представляет собой конденсатор, обкладками, которого являются два цилиндра, внутренний с радиусом R1 и внешний с радиусом R2. Между обкладками находится диэлектрик с диэлектрической проницаемостью ε.
Электроемкость цилиндрического конденсатора определяется формулой, где
π – число Пи (3.14)
ε0 – электрическая постоянная, ε0 = 8.85418781762039 × 10-12
ε – диэлектрическая проницаемость диэлектрика
l – длина цилиндра
ln – натуральный логарифм
R1 – радиус внутренней обкладки
R2 – радиус внешней обкладки
Единицей измерения электроемкости является – Фарад (Ф, F).
Электроемкость в 1 Фарад является очень большой емкостью, к примеру емкостью в 1 Фарад обладает сфера в 13 раз, превышающая радиус Солнца, поэтому в основном используют дольные единицы Фарада.
-24]
Емкость сферического конденсатора
Сферический конденсатор представляет собой конденсатор, обкладками которого являются две концентрические сферы, радиусами R1 и R2, между которыми расположен диэлектрик, с диэлектрической проницаемостью ε.
Электроемкость сферического конденсатора определяется формулой, где
π – число Пи (3.14)
ε0 – электрическая постоянная, ε0 = 8.85418781762039 × 10-12
ε – диэлектрическая проницаемость диэлектрика
R1 – радиус внутренней обкладки
R2 – радиус внешней обкладки
Единицей измерения электроемкости является – Фарад (Ф, F).
Электроемкость в 1 Фарад является очень большой емкостью, к примеру емкостью в 1 Фарад обладает сфера в 13 раз, превышающая радиус Солнца, поэтому в основном используют дольные единицы Фарада.
Диэлектрическая проницаемость ε =
Радиус R1 = Метр (м)Декаметр дам (dam) × [10^1]Гектометр гм (hm) × [10^2]Километр км (km) × [10^3]Мегаметр Мм (Mm) × [10^6]Гигаметр Гм (Gm) × [10^9]Тераметр Тм (Tm) × [10^12]Петаметр Пм (Pm) × [10^15]Эксаметр Эм (Em) × [10^18]Зеттаметр Зм (Zm) × [10^21]Иоттаметр Им (Ym) × [10^24]Дециметр дм (dm) × [10^-1]Сантиметр см (cm) × [10^-2]Миллиметр мм (mm) × [10^-3]Микрометр мкм (µm) × [10^-6]Нанометр нм (nm) × [10^-9]Пикометр пм (pm) × [10^-12]Фемтометр фм (fm) × [10^-15]Аттометр ам (am) × [10^-18]Зептометр зм (zm) × [10^-21]Иоктометр им (ym) × [10^-24]
Радиус R2 = Метр (м)Декаметр дам (dam) × [10^1]Гектометр гм (hm) × [10^2]Километр км (km) × [10^3]Мегаметр Мм (Mm) × [10^6]Гигаметр Гм (Gm) × [10^9]Тераметр Тм (Tm) × [10^12]Петаметр Пм (Pm) × [10^15]Эксаметр Эм (Em) × [10^18]Зеттаметр Зм (Zm) × [10^21]Иоттаметр Им (Ym) × [10^24]Дециметр дм (dm) × [10^-1]Сантиметр см (cm) × [10^-2]Миллиметр мм (mm) × [10^-3]Микрометр мкм (µm) × [10^-6]Нанометр нм (nm) × [10^-9]Пикометр пм (pm) × [10^-12]Фемтометр фм (fm) × [10^-15]Аттометр ам (am) × [10^-18]Зептометр зм (zm) × [10^-21]Иоктометр им (ym) × [10^-24]
Единица измерения электроемкости C Фарад (Ф)Декафарад даФ (daF) × [10^1]Гектофарад гФ (hF) × [10^2]Килофарад кФ (kF) × [10^3]Мегафарад МФ (MF) × [10^6]Гигафарад ГФ (GF) × [10^9]Терафарад ТФ (TF) × [10^12]Петафарад ПФ (PF) × [10^15]Эксафарад ЭФ (EF) × [10^18]Зеттафарад ЗФ (ZF) × [10^21]Иоттафарад ИФ (YF) × [10^24]Децифарад дФ (dF) × [10^-1]Сантифарад сФ (cF) × [10^-2]Миллифарад мФ (mF) × [10^-3]Микрофарад мкФ (µF) × [10^-6]Нанофарад нФ (nF) × [10^-9]Пикофарад пФ (pF) × [10^-12]Фемтофарад фФ (fF) × [10^-15]Аттофарад аФ (aF) × [10^-18]Зептофарад зФ (zF) × [10^-21]Иоктофарад иФ (yF) × [10^-24]
