Калькулятор lm317. Детальный обзор и применение стабилизатора напряжения LM317

Что такое LM317 и как он работает. Каковы основные характеристики этого стабилизатора напряжения. Как правильно рассчитать и подключить LM317 в схеме. Какие существуют варианты применения LM317.

Содержание

Принцип работы и основные характеристики LM317

LM317 представляет собой регулируемый линейный стабилизатор напряжения. Его ключевой особенностью является возможность настройки выходного напряжения пользователем в диапазоне от 1.2В до 37В.

Основные характеристики LM317:

Максимальный выходной ток: 1.5А
Диапазон входного напряжения: до 40В
Минимальное выходное напряжение: 1.2В
Падение напряжения: 3В при максимальном выходном напряжении 37В
Наличие защиты от перегрева и короткого замыкания

Как работает LM317? Микросхема содержит встроенный источник опорного напряжения 1.25В. С помощью внешнего делителя напряжения из двух резисторов задается выходное напряжение по формуле:

Vout = 1.25 * (1 + R2/R1)

Где R1 и R2 — сопротивления резисторов делителя. Таким образом, изменяя соотношение R2/R1, можно регулировать выходное напряжение.

Схемы включения и расчет номиналов компонентов

Базовая схема включения LM317 выглядит следующим образом:

Вход (Input) — подключается входное нестабилизированное напряжение
Выход (Output) — стабилизированное выходное напряжение
Настройка (Adjust) — подключается делитель напряжения для задания выходного напряжения

Как рассчитать номиналы резисторов делителя? Рекомендуется использовать следующий подход:

R1 выбирается равным 240 Ом
R2 рассчитывается по формуле: R2 = R1 * (Vout/1.25 — 1)

Например, для получения выходного напряжения 5В:

R2 = 240 * (5/1.25 — 1) = 720 Ом

Вместо фиксированного R2 часто используют подстроечный резистор для возможности точной регулировки напряжения.

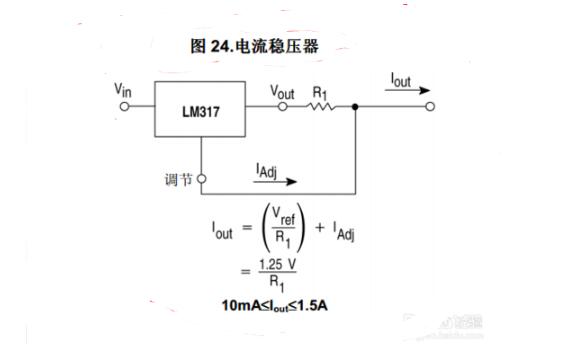

Применение LM317 в качестве стабилизатора тока

LM317 можно использовать не только как стабилизатор напряжения, но и как источник стабильного тока. Для этого применяется следующая схема:

Между выводами Output и Adjust включается резистор R
Выходной ток будет равен I = 1.25В / R

Таким образом можно получить стабильный ток в диапазоне от 10 мА до 1.5 А, меняя номинал резистора R от 125 Ом до 1 Ом соответственно.

Эта схема часто применяется для питания мощных светодиодов стабильным током.

Увеличение выходного тока LM317

Стандартный LM317 обеспечивает максимальный ток 1.5А. Как быть, если требуется больший ток? Существует несколько способов увеличения выходного тока:

Параллельное включение нескольких LM317. Однако это не самый практичный способ из-за разброса параметров микросхем.
Использование внешнего силового транзистора. Позволяет достичь тока до 20А и более.

Применение более мощных аналогов — LM338 (5А) или LM350 (3А).

При увеличении тока важно обеспечить адекватный теплоотвод для микросхемы стабилизатора.

Защита и безопасная эксплуатация LM317

LM317 имеет встроенную защиту от перегрева и короткого замыкания. Однако для надежной работы следует соблюдать ряд правил:

Не превышать максимальное входное напряжение 40В
Обеспечить хороший теплоотвод при токах более 1А
Использовать входной и выходной конденсаторы для подавления помех
Не допускать превышения максимальной рассеиваемой мощности (20 Вт)

Также рекомендуется установка защитного диода между входом и выходом для предотвращения обратных токов при выключении.

Аналоги и альтернативы LM317

Хотя LM317 остается очень популярным, существуют и другие варианты регулируемых стабилизаторов. Какие есть альтернативы?

LM338 — аналог с увеличенным током до 5А
LM350 — версия на 3А
LM317HV — вариант с повышенным входным напряжением до 60В
Импульсные преобразователи (например, LM2576) — более эффективны при больших перепадах напряжений

Цифровые стабилизаторы с микроконтроллером — обеспечивают дополнительные функции

Выбор конкретного варианта зависит от требований к току, напряжению, КПД и дополнительным функциям в конкретном устройстве.

lm317 характеристики, свойства и принцип работы, схемы и калькулятор

Стабилизатор достаточно популярен у радиолюбителей. Может использоваться в светодиодных устройствах. Благодаря его применению в сочетании с несколькими иными радиодеталями, можно получить просто колоссальные результаты.

Содержание

1 Чем является
- 1.1 Основные характеристики
- 1.2 Описание
- 1.3 Свойства
- 1.4 Маркировка
- 1.5 Расположение выводов
- 1.6 Максимальные значения
- 1.7 Схема включения
- 1.8 Электрические характеристики
2 Примеры применения стабилизатора lm317, схемы включения
- 2.1 Стабилизатор тока
- 2.2 Источник питания на 5 вольт с электронным включением
- 2.3 Регулируемый стабилизатор напряжения на lm317
3 Какие существуют аналоги
4 Онлайн калькулятор lm317
5 Как проверить lm317 мультиметром
6 Зарубежные и российские аналоги
7 Безопасность в процессе эксплуатации

Чем является

Микросхема позиционирует как линейный стабилизатор напряжения. Характерной особенностью является выходной показатель, он устанавливается пользователем в одном из допустимых пределов. Также допускается вариант оперативной регулировки. Выпускается с тремя выводами в отдельных типах оснащения корпуса. Формируемый диапазон у различных типов устройств одинаковый.

Основные характеристики

Значение максимального тока составляет 1,5 А.
Показатель напряжение элемента на выходе не превышает 40 В.
Уровень минимального, получаемого в результате установлен 1,25 В.
Падение параметра в 3 В при значении выходного в пределах 37 В.

Описание

Отличное решение – универсальная микросхема, может стабилизировать показатели тока, выдавая нужное число. Сегодня разработано множество различных схем, использующих в основе данный стабилизатор. Назначение – использование для стабилизации показателей напряжения в установленном блоке.

Свойства

Микросхема отлично защищена от возможной тепловой перегрузки. Также производители предусмотрели возможность короткого замыкания в контактах, предупредили его, введя дополнительные меры безопасности.

Маркировка

Указывает маркировка на то, что изделия представляют собой монолитные интегральные схемы. В конце может быть указана буква t, которая позволяет идентифицировать тип корпуса.

Расположение выводов

Предусмотренная производителем схема включения, по выходам:

Input на него подаётся входное.
Output – исходит выходное.
Ajust – формируется опорное, от него уже в дальнейшем зависит показатель выходного.

Максимальные значения

Значение рабочего тока составляет 1,5 А.
Параметр Напряжение – при правильном составлении схемы не превышает 40 В.
Уровень температуры – 125 градусов.

Схема включения

Предусмотрено несколько вариантов, благодаря которым можно увеличивать силу тока:

Параллельное включение в конструкцию.
Если на выходе устанавливать силовые транзисторы, можно получить значение до 20А.
Если заменить на мощные аналоги, к примеру, током 5А или 3 А, результат будет более высоким.

Чтобы построить блок питания двухполярного типа, используются отрицательные элементы типа lm337.

Электрические характеристики

Параметр входного напряжение 1,2–37В.
Выходное до 36В.
Сила тока 1,5А.
Максимальная температура до 125 градусов.
Проработана высока степень защиты на случай перегрева.
Рабочая нестабильность всего 0,1%.

Примеры применения стабилизатора lm317, схемы включения

Популярное подключение параллельным способом является не самым практичным вариантом. Это связано с разницей характеристик, нужно понимать, что невозможно выполнить настройку нескольких единиц таким образом, чтобы они распределяли нагрузку равномерно.

Стабилизатор тока

Широкое применение нашёл в схемах различных ЗУ. Применяется для АКБ, а также может быть включён в состав регулируемых ИП.

Источник питания на 5 вольт с электронным включением

Чтобы получить в конечном счёте 5 В нагрузки, необходимо обеспечить подачу на входе примерно большего в 1,5-2 раза. Поскольку ставится задача получить 5 В, изначально необходимо подать 7 В.

Регулируемый стабилизатор напряжения на lm317

Чтобы иметь стабильное значение, потребуется на вход подключить постоянный ИП. К контактам подаётся входное, которое в дальнейшем понижается в зависимости от уровня нагрузки. Его изначальный показатель должен быть куда больше, чем конечный.

Какие существуют аналоги

Наиболее известными являются:

КР142ЕН12 – отечественная разработка.
LM117 LM217 – имеет диапазон температур -55 до +150 градусов.
LM338, LM138, LM350 – рассчитаны на формирование тока значением 5, 5 и 3 А.
LM317HV, LM117HV – обеспечивают конечный показатель до 60 В.
GL317, SG317, а также наименования UPC317, ECG1900 – полные аналоги, соответствующие характеристикам базового изделия.

Онлайн калькулятор lm317

Для расчёта может использоваться калькулятор. Достаточно ввести исходные параметры, после чего будет доступна возможность расчёта нескольких вариантов, увидеть итоговые характеристики деталей.

Скачать даташит и калькулятор.

Как проверить lm317 мультиметром

Выполнить проверку изделия мультиметром нельзя, с учётом того, что это не транзистор. Допускается возможность тестирования значения между контактами, но данное решение не гарантирует получение точных данных по работоспособности элементов. Самый простой способ – создание стенда с макетной платой, запитанный от батарейки. Изготовленный таким образом стенд представляет собой простой стабилизатор из нескольких резисторов, конденсаторов.

Зарубежные и российские аналоги

К отечественным можно отнести изделия: KP142ЕН12, КРЕН12А.
Полными можно назвать изделия: GL317, SG317, UPC317, ECG1900.

Безопасность в процессе эксплуатации

Чтобы микросхема не вышла из строя, потребуется не превышать максимальные значения напряжения. Оно должно быть не более 40 В. Показатель мощности рассеивания не должен превышать 20 Вт, а температура пайки в пределах до 260 градусов. Хранить изделие необходимо при температуре, не превышающей 150 градусов.
