Категории автоматических выключателей: характеристики и особенности применения

Какие существуют категории автоматических выключателей. Чем отличаются автоматы A, B, C и D. Как выбрать подходящий автомат для защиты электросети. Какие факторы влияют на срабатывание автоматических выключателей.

Назначение и принцип работы автоматических выключателей

Автоматический выключатель (автомат) — это коммутационный аппарат, предназначенный для защиты электрической цепи от перегрузок и коротких замыканий. Основная задача автомата — быстро обнаружить аномальный ток в сети и отключить питание до того, как будут повреждены провода или подключенные устройства.

Принцип работы автоматического выключателя основан на двух механизмах:

• Тепловой расцепитель (биметаллическая пластина) — срабатывает при длительных небольших перегрузках.
• Электромагнитный расцепитель — мгновенно отключает цепь при коротком замыкании или значительном превышении номинального тока.

Время срабатывания автомата зависит от величины тока перегрузки. При небольшом превышении номинала отключение может произойти через час и более, а при значительной перегрузке — за доли секунды.

Категории автоматических выключателей

Автоматические выключатели делятся на категории в зависимости от чувствительности электромагнитного расцепителя. Основные категории обозначаются латинскими буквами A, B, C и D.

Автоматы категории A

Автоматы типа A обладают наивысшей чувствительностью:

• Тепловой расцепитель срабатывает при превышении номинального тока на 30%
• Электромагнитный расцепитель срабатывает при двукратном превышении номинала за 0,05 сек
• Применяются для защиты цепей с полупроводниковыми элементами, где недопустимы даже кратковременные перегрузки

Автоматы категории B

Автоматы типа B имеют среднюю чувствительность:

• Электромагнитный расцепитель срабатывает при 3-5 кратном превышении номинала
• Время срабатывания около 0,015 сек
• Используются для защиты бытовых цепей с розетками и освещением

Автоматы категории C

Автоматы типа C наиболее распространены в бытовых сетях:

• Электромагнитный расцепитель срабатывает при 5-10 кратном превышении номинала
• Время срабатывания теплового расцепителя около 1,5 сек при пятикратной перегрузке
• Подходят для защиты бытовых цепей с электроприборами, имеющими небольшие пусковые токи

Автоматы категории D

Автоматы типа D имеют самую низкую чувствительность:

• Электромагнитный расцепитель срабатывает при 10-20 кратном превышении номинала
• Время срабатывания теплового расцепителя около 0,4 сек при десятикратной перегрузке
• Применяются для защиты цепей с мощными электродвигателями, сварочными аппаратами и другим оборудованием с большими пусковыми токами

Выбор категории автоматического выключателя

При выборе категории автомата необходимо учитывать следующие факторы:

1. Тип защищаемой цепи и оборудования
2. Величину пусковых токов подключенных устройств
3. Требуемую селективность срабатывания в системе защиты
4. Условия эксплуатации (температура, влажность и т.д.)

Для типовых бытовых цепей рекомендуется использовать автоматы категории B или C. Категория A применяется для чувствительного электронного оборудования, а категория D — для промышленных установок с мощными электродвигателями.

Влияние внешних факторов на работу автоматических выключателей

Характеристики срабатывания автоматов могут изменяться под воздействием различных факторов:

• Температура окружающей среды — при повышении температуры снижается номинальный ток автомата
• Количество автоматов, установленных рядом — при установке нескольких автоматов в ряд снижается их нагрузочная способность из-за взаимного нагрева
• Высота над уровнем моря — на большой высоте снижается электрическая прочность воздуха

При проектировании систем защиты необходимо учитывать эти факторы и применять соответствующие поправочные коэффициенты.

Селективность автоматических выключателей

Селективность — это способность системы защиты отключать только поврежденный участок цепи, не затрагивая исправные. Для обеспечения селективности используют автоматы с разными характеристиками срабатывания:

• На вводе устанавливают автомат с большей выдержкой времени (категория C или D)
• На отходящих линиях — более чувствительные автоматы (категория B)

Это позволяет при коротком замыкании в одной из веток отключать только ее, не обесточивая всю сеть.

Особенности применения автоматов разных категорий

Каждая категория автоматических выключателей имеет свою область применения:

• Категория A — для защиты чувствительной электроники, измерительных цепей
• Категория B — для бытовых цепей освещения и розеток
• Категория C — для ввода в квартиру, защиты бытовых электроприборов
• Категория D — для промышленного оборудования с большими пусковыми токами

Правильный выбор категории автомата обеспечивает надежную защиту и бесперебойную работу электроустановки.

Заключение

Автоматические выключатели разных категорий позволяют создавать гибкие системы защиты электросетей. Понимание особенностей каждой категории помогает грамотно подобрать автоматы для конкретных условий применения. При проектировании важно учитывать не только номинальные параметры, но и влияние внешних факторов на работу автоматов.

Выбор автоматического выключателя по характеристикам.

Автоматический выключатель – низковольтный коммутационный аппарат, обеспечивающий защиту электрической цепи от токовых перегрузок, связанных с подключением большого количества приборов (суммарная мощность которых превышает допустимую), неисправностью приборов или тока короткого замыкания (КЗ). Если выключатель не сработает вовремя и не обесточит линию, большая сила тока может вывести из строя бытовые приборы, а также привести к высокому нагреву кабеля с последующим возгоранием изоляции. Поэтому основная задача автоматического выключателя – определить появление чрезмерного тока и отключить сеть раньше, не допуская пожароопасной ситуации или повреждений приборов. В соответствии с требованиями Правил устройств электроустановок (ПУЭ), эксплуатация сети без автоматов защиты – запрещена. Для того, чтобы правильно подобрать необходимые автоматы защиты, нужно знать основные характеристики автоматических выключателей: это номинальный ток и время-токовая характеристика.

Номинальный ток – максимальный ток, который может протекать через автоматический выключатель бесконечно долго, не отключая защищаемую электрическую сеть.

Время-токовая характеристика — это зависимость времени срабатывания от силы тока, протекающего через автоматический выключатель.

Принцип работы автоматического выключателя

Основные органы срабатывания автоматического выключателя – Тепловой расцепитель (биметаллическая пластина) и электромагнитный расцепитель (соленоидом с сердечником). При нормальной работе электрической сети и подключенных в сеть приборов, через автоматический выключатель протекает электрический ток. Биметаллическая пластина от воздействия повышенного тока нагревается и изгибается приводя в действие механизм расцепления. В зависимости от категории автоматического выключателя, время срабатывания будет происходить быстрее или медленнее.

Категории (типы) автоматических выключателей

Автоматические выключатели делятся на типы в зависимости от чувствительности мгновенного расцепителя.

Обозначаются класс латинскими буквами A, B, C и D.

Автоматические выключатели типа А (2 – 3 значения номинального тока) срабатывают без выдержки времени (неселективные). Применяются в основном для защиты цепей с большой протяженностью и для защиты микропроцессорных устройств.
Автоматические выключатели типа B (от 3 до 5 значений номинального тока). То есть выключатель с маркировкой В16 сработает при силе тока от 48А до 80А. Данные выключатели широко используются в быту, в основном в домах со старой проводкой, на дачах или в сельской местности.
Автоматические выключатели типа C (от 5 до 10 значений номинального тока). Выключатель с маркировкой С16 сработает при силе тока от 80А до 160А. Используются выключатели типа С в основном в новых многоквартирных домах, где в сеть может быть подключено много бытовой техники (стиральная машина, утюг, холодильник, кондиционер, посудомоечная машина, электрический чайник, микроволновая печь, пылесос и пр.

).
Автоматические выключатели типа D (от 10 до 20 номинальных токов) используются для защиты цепей, питающих электрические установки с высокими пусковыми токами (компрессоры, электромоторы, станки, насосы и подъемные механизмы) и применяются в основном в производственных помещениях. Также устройства с характеристикой D используют в общих сетях зданий, где они выполняют подстраховочную роль, если в отдельных помещениях по каким-то причинам не произошло своевременного отключения электроэнергии.
Зависимость времени отключения от силы тока нагляднее всего можно изобразить в виде графика.

Автоматические выключатели типа  K приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек.

Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Автоматические выключатели типа  Z приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Количество полюсов автоматических выключателей

Однополюсные автоматические выключатели используются для защиты цепей с приборами освещения и розетками, куда подключаются обычные однофазные бытовые приборы.
Для защиты однофазной проводки, куда подключаются отопительные приборы, водонагреватели, электрические плиты, стиральные машины в качестве защиты между щитом и помещением устанавливаются двухполюсные автоматические выключатели.

Двухполюсные АВ при отключении обеспечивает разрыв не только «фазы», но и «нуля».
Нельзя устанавливать два однополюсных выключателя для защиты фазного и нулевого провода! Для этих целей применяют двухполюсные автоматы, которые отключают «ноль» и «фазу» одновременно.

В трехфазной сети, в основном в промышленности, применяются 3-х полюсные автоматические выключатели.

4-х полюсные выключатели являются вводными автоматами и обеспечивают защиту 3-х фазной электросети: 3 фазы + нейтраль.

Вводной автоматический выключатель обязательно должен отключать все фазы и рабочий «ноль», так как имеется вероятность поражения электрическим током при проведении обслуживания или работ с проводкой.

A, B, C и D

Пример HTML-страницы

Автоматические выключатели — это устройства, отвечающие за защиту электрической цепи от повреждений, связанных с воздействием на нее большого тока. Слишком сильный поток электронов может повредить бытовую технику, а также вызвать перегрев провода с последующим оплавлением и воспламенением изоляции. Если вовремя не обесточить линию, это может привести к возгоранию, поэтому в соответствии с требованиями ПУЭ (Правила устройства электроустановок) эксплуатация сети, в которой не установлены автоматические выключатели, запрещается. АВ имеют несколько параметров, один из которых — это время-токовая характеристика автоматического выключателя. В этой статье мы объясним, чем отличаются коммутаторы категорий A, B, C, D и какие сети используются для защиты.

Содержание

1. Особенности работы автоматических выключателей
2. Токи перегрузки
3. Токи короткого замыкания
4. Характеристики срабатывания защитных выключателей
5. Автоматы типа МА
6. Устройства класса А
7. Защитные устройства класса B
8. Машины категории C
9. Переключатели категории D
10. Устройства защиты категории К и Z
11. Заключение

Особенности работы автоматических выключателей

К какому бы классу ни относился автоматический выключатель, его основная задача всегда одна: быстро обнаружить возникновение чрезмерного тока и обесточить сеть до того, как кабель и устройства, подключенные к линии, будут повреждены.

Токи, которые могут представлять опасность для сети, делятся на два типа:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть устройств, суммарная мощность которых превышает то, что может выдержать линия. Еще одна причина перегрузки — неисправность одного или нескольких устройств.
• Перегрузки по току из-за короткого замыкания. Короткое замыкание возникает, когда фазный и нейтральный проводники соединены вместе. Обычно они подключаются к нагрузке отдельно.

Устройство и принцип работы переключателя — на видео:

Токи перегрузки

Их величина очень часто немного превышает мощность автомата, поэтому прохождение такого электрического тока по цепи, если оно длилось не слишком долго, не вызывает повреждения линии. В связи с этим мгновенное обесточивание в данном случае не требуется; более того, величина электронного потока часто быстро возвращается к норме. Каждая АКБ рассчитана на некоторое превышение силы электрического тока, при котором она активируется.

Время срабатывания автоматического выключателя зависит от величины перегрузки: при незначительном превышении нормы может пройти час и более, а при значительном превышении — несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, в основе которого лежит биметаллическая пластина.

Этот элемент нагревается под действием мощного тока, становится пластичным, гнется и приводит в действие автомат.

Токи короткого замыкания

Поток электронов, вызванный коротким замыканием, значительно превышает номинал защитного устройства, в результате чего последнее немедленно срабатывает, отключая питание. Электромагнитный расцепитель, представляющий собой соленоид с сердечником, отвечает за обнаружение короткого замыкания и немедленную реакцию на устройство. Последний под действием перегрузки по току мгновенно воздействует на выключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако есть нюанс. Иногда ток перегрузки может быть очень большим, но не из-за короткого замыкания. Как аппарат должен различать их?

На видео о селективности автоматических выключателей:

Здесь плавно переходим к основной проблеме, которой посвящен наш материал. Существуют, как мы уже говорили, разные классы АКБ, разные по времени-токовым характеристикам. Самыми распространенными из них, применяемыми в бытовых электрических сетях, являются устройства классов B, C и D. Гораздо реже встречаются автоматические выключатели, относящиеся к категории А. Они наиболее чувствительны и используются для защиты высокоточных устройств.

Эти устройства отличаются друг от друга мгновенным током отключения. Его значение определяется кратностью тока, проходящего по цепи до оценки машины.

Характеристики срабатывания защитных выключателей

Класс АВ, определяемый этим параметром, обозначается латинской буквой и наносится на корпус машины перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, выключатели делятся на разные категории.

Автоматы типа МА

Отличительной особенностью таких устройств является отсутствие в них теплового расцепителя. Устройства этого класса устанавливаются в цепях подключения электродвигателей и других мощных агрегатов.

Защита от перегрузки в таких линиях обеспечивается реле максимального тока, коммутатор защищает сеть только от повреждений из-за сверхтоков короткого замыкания.

Устройства класса А

Автоматы типа А, как уже упоминалось, обладают наивысшей чувствительностью. Тепловой расцепитель в устройствах с время-токовой характеристикой А возникает очень часто, когда ток превышает номинальный АВ на 30%.

Катушка электромагнитного отключения обесточивает сеть примерно на 0,05 секунды, если электрический ток в цепи превышает номинальный ток на 100%. Если по какой-либо причине после удвоения силы электронного потока электромагнитный соленоид выходит из строя, биметаллический расцепитель отключает питание на 20-30 секунд.

Машины с время-токовой характеристикой А входят в линии, при эксплуатации которых недопустимы даже кратковременные перегрузки. К ним относятся схемы с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Устройства категории B имеют меньшую чувствительность, чем устройства типа A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200% и времени срабатывания 0,015 с. Срабатывание биметаллической пластины в переключателе характеристики B с аналогичным превышением номинала AB занимает 4-5 секунд.

Аппараты этого типа предназначены для установки в линиях с розетками, осветительными приборами и в других цепях, где нет начального увеличения электрического тока или имеет минимальное значение.

Машины категории C

Устройства типа C чаще встречаются в домашних сетях. Их перегрузочная способность даже выше, чем описанные ранее. Для того чтобы соленоид электромагнитного расцепителя, установленный в таком устройстве, работал, необходимо, чтобы поток проходящих через него электронов превышал номинальное значение в 5 раз. Тепловой расцепитель срабатывает после пятикратного увеличения номинала защитного устройства через 1,5 секунды.

Установка выключателей с вольт-амперной характеристикой С, как мы уже говорили, обычно осуществляется в домашних сетях. Они отлично справляются с ролью устройств ввода для защиты всей сети, в то время как устройства категории B подходят для отдельных ответвлений, к которым подключены группы розеток и светильников.

Это позволит наблюдать избирательность переключателей (селективность), и при коротком замыкании в одной из ветвей весь дом не будет обесточен.

Переключатели категории D

Эти устройства обладают максимальной перегрузочной способностью. Для работы электромагнитной катушки, установленной в аппарате этого типа, номинальный электрический ток выключателя должен быть превышен не менее чем в 10 раз.

В этом случае тепловой расцепитель срабатывает через 0,4 секунды.

Устройства с характеристикой D чаще всего используются в общих сетях зданий и сооружений, где они играют роль безопасности. Они срабатывают, если не было своевременного отключения питания автоматами в отдельных помещениях. Также их устанавливают в цепях с большими пусковыми токами, к которым подключены, например, электродвигатели.

Устройства защиты категории К и Z

Автоматы этого типа встречаются гораздо реже, чем описанные выше. Устройства типа K имеют широкий разброс значений тока, необходимых для электромагнитного вмешательства. Так, для цепи переменного тока этот показатель должен превышать номинальное значение в 12 раз, а для постоянного — в 18 раз. Электромагнитный соленоид срабатывает не более чем за 0,02 секунды. Тепловой расцепитель в таком оборудовании может сработать при превышении номинального тока всего на 5%.

Эти характеристики отвечают за использование устройств типа K только в цепях с индуктивной нагрузкой.

Устройства типа Z также имеют разные рабочие токи электромагнитного отключающего соленоида, но разброс не такой большой, как в категории AB K. В 4,5 раза больше номинального.

Устройства с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Понятно о категориях машин на видео:

Заключение

В этой статье мы рассмотрели характеристики временных токов защитных выключателей, классификацию этих устройств по ПУЭ, а также разобрались, в каких схемах устанавливаются устройства различных категорий. Полученная информация поможет вам определить, какие защитные устройства следует использовать в сети, исходя из того, какие устройства к ней подключены.

Понравилась статья? Поделиться с друзьями:

A, B, C и D

Назначение и разновидности автоматов

Автоматический выключатель – предохранительное устройство, которое перекрывает поступление тока в проводку при перегрузке в сети и/или коротком замыкании. Это происходит с помощью расцепителя. Он бывает трех видов, от которых зависит прямое назначение выключателя. Тепловой служит для защиты от перегрузок в сети, представляет собой биметаллическую пластину теплового реле. При превышении значения номинального тока она нагревается, расширяется и выгибается, толкая рычаг, который разрывает соединение.

Второй тип – электромагнитный. Это система из катушки, сердечника и пружины, предназначенная для защиты от короткого замыкания. При резком увеличении силы тока, проходящего через катушку, меняется магнитное поле, это в свою очередь меняет положение сердечника, приводя к сжатию пружины и срабатыванию рычага.

Есть и универсальный вариант — комбинированный. Он объединяет в себе оба вышеописанных механизма, защищая одновременно и от перегрузок, и от скачков напряжения.

По конструкции автоматические выключатели разделяются на несколько разновидностей в зависимости от силы тока, на которую они рассчитаны:

• воздушный – от 800 до 6300 А;
• в литом корпусе – от 10 до 2500 А;
• модульный – от 0,5 до 125 А.

Есть разделение автоматических выключателей и по времени срабатывания. Это характеристика, которая определяет скорость расцепления. В зависимости от её значения выделяют опять же три типа. Первый – нормальные (0,02-0,1 с), далее идут селективные (до 1 с) и быстродействующие с токоограничивающим эффектом (до 0,05 с). Последние являются особо долговечными и эффективными. Такой автомат срабатывает перед самой перегрузкой, до сильного повышения тока. Для выбора по данному параметру необходимо учесть силу перегрузок, которые могут возникнуть, и их частоту. Чем они выше и чем чаще происходят, тем быстрее устройство должно на них реагировать.

Ток короткого замыкания

Для правильного выбора автомата — в частности, его характеристики срабатывания — нам желательно знать ток короткого замыкания в конце линии, защищаемой этим автоматом. При проектировании токи короткого замыкания рассчитывают, исходя из параметров питающей сети, сечения проводов и т.д. Электрику-практику обычно трудно добыть эти данные, но он может провести некоторые измерения, которые позволят вычислить ток КЗ. Я не призываю это делать обязательно, но покажу, как это можно сделать. По понятным причинам мы не можем просто устроить КЗ и измерить его силу тока. Поэтому будем делать косвенно. Представим питающую сеть в виде некого генератора, обладающего каким-то внутренним сопротивлением. Тогда ток КЗ будет равен ЭДС генератора, деленной на его внутреннее сопротивление. ЭДС генератора считаем равной напряжению сети без нагрузки, его мы легко можем измерить вольтметром.

Рассмотрим левый рисунок. Пусть точки a и b — это розетка, в районе которой мы хотим узнать ток короткого замыкания. G — некий эквивалент генератора, подающего напряжение в сеть, Z1 — его внутреннее сопротивление. Z2 — это включенная в сеть нагрузка, которая при коротком замыкании будет равна нулю. Переходим к правой схеме. В цепь включили амперметр и подключили вольтметр. Для удобства добавили выключатель (рубильник или автомат). Теперь, подключая вместо Z2 разную нагрузку (желательно активную — нагреватели и т.д.), снимаем показания амперметра и вольтметра, после чего рисуем график зависимости напряжения от тока. Для хорошего результата нужно сделать не меньше пяти замеров, причем максимальное значение тока взять как можно больше, чтобы напряжение ощутимо просело. Конечно же, при большом токе у вас может сработать защита по перегрузке, поэтому нужно быстро снять показания и сразу же отключить S1. Осталось только продолжить график до нулевого значения напряжения и узнать ожидаемый ток короткого замыкания. В качестве вольтметра и амперметра можно применить мультиметр и токоизмерительные клещи.

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Изменение характеристик расцепления автоматов

Как упоминалось в начале статьи, все характеристики предохранительных автоматов приводятся при температуре окружающей среды в 30 градусов по Цельсию. Для того, чтобы узнать время срабатывания механических коммутаторов при других температурах, следует учитывать такие поправочные коэффициенты:

1.Kt – температурный коэффициент окружающего воздуха. На графике ниже можно проанализировать его значения. Чем выше температура воздуха, тем ниже значение данного коэффициента, а значит и снижается номинальный ток выключателя, то есть его нагрузочная способности. Или, иначе, чем холодней, тем меньше нагрузочная способность. По этойпричине в жарких помещениях возможно срабатывания автоматов даже без роста нагрузки.

2.Kn– коэффициент учета количества установленных автоматов в ряд. Когда в одном ряду уставлено несколько защитных автоматов, то они передают часть своего тепла остальным выключателям. На графике ниже представлена зависимость конвекции тепла от количества автоматов. Чем больше устройств в ряду, тем меньше их нагрузочная способность.

Для того, чтобы рассчитать электроток, в соответствии с температурой окружающей среды, нужно номинальный ток механического коммутатора умножить на приведенные выше коэффициенты.

Теперь рассмотри пример использования коэффициентов на практике. Допустим, распределительный щиток установлен на улице и к нему подключено 4 автомата:

• вводной автомат типа ВА 47-29 С40 – 1 штука;
• групповой автомат типа ВА 47-20 С16 – 3 штуки.

Температура окружающей среды – минус 10 градусов по Цельсию.

Находим поправочные коэффициенты для автомата ВА 47-29 С16:

1.Kt=1,1.

2.Kn=0,82.

Рассчитываем номинальный ток:

In=16*1,1*0,82=14,43 Ампер.

Следовательно, чтобы определить предельное время отключения защитного автомата типа С нужно использовать не соотношение I/In (I/16), а I/In* (I/14,43).

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д.
Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1. 6, 2, 2.5, 3.15, 4, 5, 6.3, 8) иR20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9).
При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

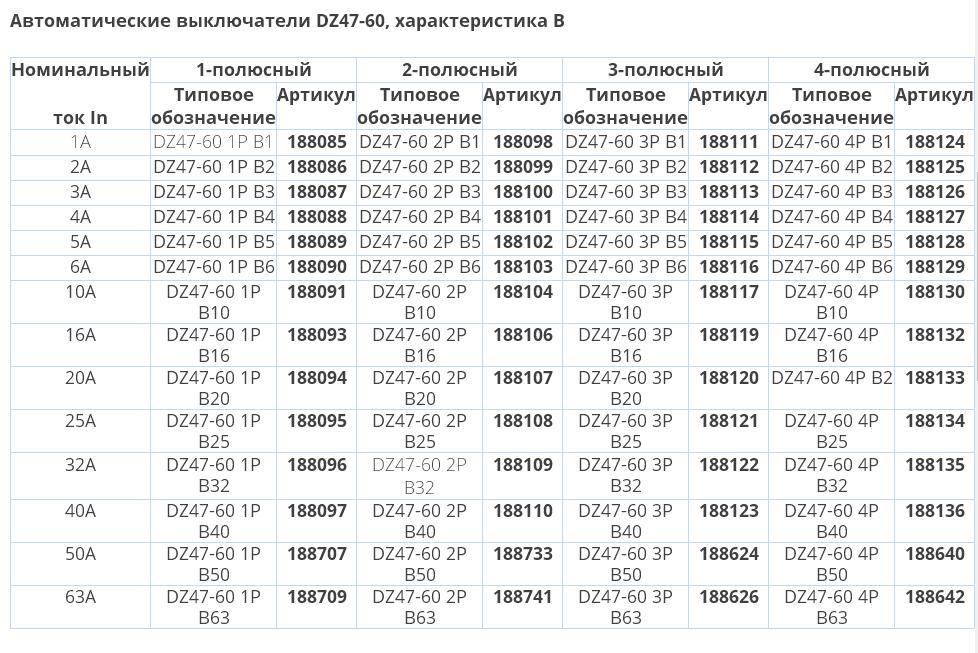

Типы автоматов по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Таблица подбор сечения провода по мощности

Какое сечение провода нужно для 3 квт

Формула как найти мощность тока

Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором

Новогодние поздравления с юмором

A, B, C и D. Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству авт

Тема: на какие разновидности делятся электроавтоматы, их типы и классификация.

Автоматический выключатель представляет собой электротехническое устройство, основным назначением которого является совершение переключение своего рабочего состояния при возникновении определённой ситуации. Автоматы электрические совмещают в себе два устройства, это обычный выключатель и магнитный (или тепловой) расцепитель, задачей которого является своевременный разрыв электрической цепи в случае превышения порогового значения силы тока. Автоматические выключатели, как и все электрические устройства, также имеют различные разновидности, что их разделяет на определённые типы. Давайте ознакомимся с основными классификациями автоматических выключателей.

1» Классификация автоматов по количеству полюсов:

А) однополюсные автоматы

б) однополюсные автоматы с нейтралью

в) двухполюсные автоматы

г) трехполюсные автоматы

д) трехполюсные автоматы с нейтралью

е) четырехполюсные автоматы

2» Классификация автоматов по типу расцепителей.

В конструкцию различных видов автоматических выключателей, обычно, входят 2 основных типа расцепителей (размыкателей) — электромагнитный и тепловые. Магнитные служат для электрической защиты от короткого замыкания, а тепловые размыкатели предназначены в основном для защиты электрических цепей по определённому току перегрузки.

3» Классификация автоматов по току расцепления: В, С, D, (A, K, Z)

ГОСТ Р 50345-99, по току мгновенного расцепления автоматы разделяются на такие типы:

А) тип «B» — свыше 3 In до 5 In включительно (In — это номинальный ток)

б) тип «C» — свыше 5 In до 10 In включительно

В) тип «D» — свыше 10 In до 20 In включительно

Производителей автоматов в Европе имеют несколько иную классификацию. К примеру, у них имеется дополнительный тип «A» (свыше 2 In до 3 In). У некоторых производителей автоматических выключателей также существуют дополнительные кривые выключения (у АВВ автоматы с кривыми K и Z).

4» Классификация автоматов по роду тока в цепи: постоянного, переменного, обоих.

Номинальные электрические токи для основных цепей расцепителя подбирают из: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300 А. Также дополнительно выпускаться автоматы на номинальные токи основных электроцепей автоматов: 1500; 3000; 3200 А.

5» Классификация по наличию токоограничения:

а) токоограничивающие

б) нетокоограничивающие

6» Классификация автоматов по видам расцепителей:

А) с максимальным расцепителем тока

б) с независимым расцепителем

в) с минимальным либо нулевым расцепителем напряжения

7» Классификация автоматов по характеристике выдержки времени:

А) без выдержки времени

б) с выдержкой времени, независимой от тока

в) с выдержкой времени, обратно зависимой от тока

г) с сочетанием указанных характеристик

8» Классификация по наличию свободных контактов: с контактами и без контактов.

9» Классификация автоматов по способу подсоединения внешних проводов:

А) с задним присоединением

б) с передним присоединением

в) с комбинированным присоединением

г) с универсальным присоединением (и передним и задним).

10» Классификация по виду привода: с ручным, с двигательным и с пружинным.

P.S. У всего есть свои разновидности. Ведь если бы существовала только одна единвещь в своём единственном экземпляре, это было бы как минимум просто скучно и слишком ограниченно! Тем многообразие и хорошо, что в нём можно выбрать именно то, что максимум соответствует своим потребностям.

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Заключение

В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:

• Пожаров.
• Ударов человека током.
• Неисправностей электропроводки.

Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность

Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:

• Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
• На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
• На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0. 02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки « D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов

Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Автоматические выключатели — устройства, которые обеспечивают защиту проводки в условиях короткого замыкания, при подключении нагрузки с показателями, превышающими установленные значения. Их следует выбирать с особым вниманием. Важно учитывать типы автоматических выключателей, их параметры.

Автоматы разных типов

Характеристики автоматов

Выбирая автоматический выключатель, имеет смысл ориентироваться на характеристики устройства. Это показатель, по которому можно определить чувствительность устройства к возможному превышению значений тока. Разные виды автоматических выключателей имеют свою маркировку — по ней легко понять, насколько оперативно оборудование будет реагировать на превышение значений тока к сети. Некоторые выключатели реагируют мгновенно, другие активизируются в течение определенного периода времени.

• А — маркировка, которая проставляется на самых чувствительных моделях оборудования. Автоматы такого типа сразу же регистрируют факт перегрузки и оперативно реагируют на нее. Они используются с целью защиты оборудования, характеризующегося высокой точностью, а вот в быту их встретить практически невозможно
• В — характеристика, которой обладают выключатели, срабатывающие с несущественной задержкой. В быту выключатели с соответствующей характеристикой используются вместе с компьютерами, современными ЖК-телевизорами и другой дорогостоящей бытовой техникой
• С — характеристика автоматов, которые имеют наиболее широкое распространение в быту. Оборудование начинает функционировать с небольшой задержкой, которой бывает достаточно для отложенной реакции на зарегистрированные сетевые перегрузки. Сеть отключается прибором только в том случае, если у нее есть неисправность, действительно имеющая значение
• D — характеристика выключателей, обладающих минимальной чувствительностью к превышению показателей тока. В основном, подобные устройства используются в рамках подвода электричества к зданию. Они устанавливаются в щитках, под их контролем находятся практически все сети. Такие устройства выбираются в качестве запасного варианта, так как они активизируются только в том случае, если автомат вовремя не включился.

Все параметры автоматических выключателей написаны на лицевой части

Важно! Специалисты считают, что идеальные показатели автоматических выключателей должны варьироваться в определенных пределах. Максимум — 4,5 кА. Только в этом случае контакты будут под надежной защитой, и разряды тока будут отводиться в любых условиях, даже при превышении установленных показателей.

Типы автоматов

Классификация автоматических выключателей основана на их типах и особенностей. Что касается типов, то можно выделить следующее:

• Номинальные показатели способности к отключению — речь идет об устойчивости контактов выключателя к воздействию токов с высокими показателями, а также к условиям, в которых происходит деформация цепи. В таких условиях возрастает риск подгорания, который нейтрализуется благодаря появлению дуги и повышением температуры. Чем более качественным, прочным является материал изготовления оборудования, тем более высокими являются его соответствующие способности. Такие выключатели стоят дороже, однако их характеристики полностью оправдывают цену. Выключатели служат долго, не требуют регулярной замены
• Калибровка номинала — речь идет о параметрах, в которых оборудование работает в нормальном режиме. Они устанавливаются еще на этапе производства оборудования, и уже в процессе его использования не регулируются. Данная характеристика позволяет понять, насколько сильные перегрузки способен выдерживать аппарат, период времени его работы в таких условиях
• Уставка — обычно этот показатель отображается в виде маркировки на корпусе оборудования. Речь идет о максимальных значениях тока в нестандартных условиях, которая, даже при частом отключении, не окажет никакого влияния на функционирование аппарата. Выражается уставка в токовых единицах, маркируется латинскими буквами, цифровыми значениями. Цифры, в данном случае, отображают номинал. Латинские буквы можно увидеть в маркировке только тех автоматов, которые изготовлены в соответствии со стандартами DIN

Электричество очень полезное и вместе с тем опасное изобретение. Помимо прямого воздействия тока на человека, существует еще и большая вероятность возгорания при несоблюдении подключения электропроводки. Объясняется это тем, что электрический ток, проходя через проводник, нагревает его, и особенно высокие температуры возникают в местах с плохим контактом или же при коротком замыкании. Для предотвращения таких ситуаций применяются автоматы.

Что такое

Это специально сконструированные аппараты, основная задача которых — защита проводки от оплавления. В целом автоматы не спасут от поражения электрическим током и не защитят технику. Они созданы для предотвращения перегрева.

Методика их работы основана на размыкании электрической цепи в нескольких случаях:

• короткое замыкание;
• превышение силы тока, текущей по проводнику для этого не предназначенного.

Как правило, автомат устанавливается на вводе, то есть защищает следующий за ним участок цепи. Так как для разведения к различным типам устройств применяется разная проводка, то, значит, и приборы защиты должны уметь срабатывать при разных токах.

С виду может показаться, что достаточно установить просто самый мощный автомат и нет проблем. Однако, это не так. Ток большой силы, на который не сработал может перегреть проводку и, как следствие, стать причиной пожара.

Установка автоматов малой мощности будет каждый раз разрывать цепь, как только к сети будут подключены два или более мощных потребителя.

Из чего состоит автомат?

Обычный автомат состоит из следующих элементов:

• Ручка взвода. С помощью неё можно произвести включение автомата после его срабатывания или же отключить, чтобы обесточить цепь.
• Механизм включения.
• Контакты. Обеспечивают соединение и разрыв цепи.
• Клеммы. Подключаются к защищаемой сети.
• Механизм, срабатывающий по условию. Например, биметаллическая тепловая пластина.
• Во многих моделях может присутствовать регулировочный винт, для корректировки номинального значения силы тока.
• Дугогасительный механизм. Присутствует на каждом из полюсов прибора. Представляет собой небольшую камеру, в которой размещены омедненные пластины. На них дуга гасится и сходит на нет.

В зависимости от производителя, модели и назначения, автоматы могут оснащаться дополнительными механизмами и устройствами.

Устройство механизма отключения

В автоматах имеется элемент, производящий разрыв электрической цепи при критических значениях тока. Их принцип работы может быть основан на разных технологиях:

• Электромагнитные приборы. Отличаются большой скоростью реакции на короткое замыкание. При действии токов недопустимой величины срабатывает катушка с сердечником, который, в свою очередь, отключает цепь.
• Тепловые. Основной элемент такого механизма — биметаллическая пластина, которая начинает деформироваться под нагрузкой токов большой силы. Выгибаясь, оказывает физическое воздействие на элемент, разрывающий цепь. Примерно по такой же схеме работает электрический чайник, который способен отключаться сам при закипании воды в нем.
• Существуют также и полупроводниковые системы размыкания цепи. Но в бытовых сетях используются они крайне редко.

по значениям тока

Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10…30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.

Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.

Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.

Условные обозначения

Разные типы автоматов маркируются по-своему для быстрой идентификации и выбора нужного для конкретной цепи или её участка. Как правило, все производители придерживаются одного механизма, который позволяет унифицировать изделия под многие отрасли и регионы. Разберём подробнее нанесённые на автомат знаки и цифры:

• Бренд. Обычно в верхней части автомата ставится логотип производителя. Практически все они стилизованы определенным образом и имеют свой фирменный цвет, поэтому выбрать изделие своей любимой компании будет несложно.
• Окошко индикатора. Показывает текущее состояние контактов. Если возникла неисправность в автомате, то по нему можно определить есть ли напряжение в сети.
• Тип автомата. Как уже описывалось выше, означает характеристику отключения при токах, значительно превышающих номинальный. Чаще в быту используются C и чуть реже B. Отличия типов электрических автоматов B и C не так существенны;
• Номинальный ток. Показывает значение силы тока, который может выдержать длительную нагрузку.
• Номинальное напряжение. Очень часто данный показатель имеет два значения, написанных через «слэш». Первый — для однофазной сети, второй — для трехфазной. Как правило, в России используется напряжение в 220 В.
• Предельный ток выключения. Означает максимально допустимый ток короткого замыкания, при котором автомат отключится без выхода из строя.
• Класс токоограничения. Выражается в одной цифре или же отсутствует совсем. В последнем случае принято считать номер класса 1. Данная характеристика означает время, на которое ограничивается ток короткого замыкания.
• Схема. На автомате можно встретить даже схему подключения контактов с их обозначениями. Находится она практически всегда в верхней правой части.

Таким образом, взглянув на фронтальную часть автомата, можно сразу установить, к какому типа тока он предназначен и на что способен.

Какой выбрать?

При выборе защитного прибора все же одной из главных характеристик считается именно номинальный ток. Для этого нужно определить, какую силу тока требует совокупность всех устройств потребителей в доме.

А так как электричество течёт по проводам, то от его сечения зависит необходимая для нагревания сила тока.

Наличие полюсов также играет немаловажную роль. Чаще всего применяется такая практика:

• Один полюс. Цепи с приборами освещения и розетками, к которым будут подключаться простые приборы.
• Два полюса. Применяется для защиты проводки, проведённой к электроплитам, стиральным машинкам, отопительным приборам, водонагревателям. Также может устанавливаться в качестве защиты между щитом и помещением.
• Три полюса. Используется преимущественно в трехфазных цепях. Это актуально для промышленных или же околопромышленных помещений. Небольшие мастерские, производства и им подобные.

Тактика установки автоматов происходит от большего к меньшему. То есть сначала монтируется, например, двухполюсной, затем однополюсной. Далее идут устройства с мощностью, уменьшающейся на каждом шаге.

• При выборе стоит ориентироваться не на электроприборы, а на проводку, так как именно её будут защищать автоматические выключатели. Если она старая, то рекомендуется заменить её, чтобы можно было использовать наиболее оптимальный вариант автомата.
• Для таких помещений, как гараж, или на время проведения ремонтных работ стоит выбрать автомат с номинальным током побольше, так как различные станки или сварочные аппараты имеют довольно большие показатели силы тока.
• Имеет смысл комплектовать весь набор защитных механизмов от одного и того же производителя. Это поможет избежать несоответствия номинальных токов между приборами.
• Приобретать автоматы лучше в специализированных магазинах. Так можно избежать покупки некачественной подделки, которая может привести к плачевным последствиям.

Заключение

Какой бы простой ни казалась разводка цепи по помещению, всегда нужно помнить о безопасности. Использование автоматов в значительной степени помогает избежать перегрева и, как следствие, её возгорания.

Номинал и токовые характеристики автоматических выключателей

Содержание

1. Уставка по току отключения при коротком замыкании (Im)
2. Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
3. Что означают цифры указанные выше?
4. Характеристика Z
5. Что показано на графике время токовой характеристики
6. Автоматы с какими характеристиками предпочтительнее использовать дома
7. Защита человека – превыше всего!
8. Номинальная отключающая способность при коротком замыкании (Icu или Icn)
9. Время-токовые характеристики автоматов
10. Что показано на графике время токовой характеристики
11. Автоматы с какими характеристиками предпочтительнее использовать дома
12. Характеристики срабатывания защитных автоматических выключателей
13. Автоматы типа МА
14. Приборы класса А
15. Защитные устройства класса B
16. Автоматы категории C
17. Автоматические выключатели категории Д
18. Защитные устройства категории K и Z

Уставка по току отключения при коротком замыкании (Im)

Расцепители мгновенного действия или срабатывающие с небольшой выдержкой времени предназначены для быстрого выключения автоматического выключателя в случае возникновения больших токов короткого замыкания. Порог их срабатывания Im:

• для бытовых автоматических выключателей регламентируется стандартами, например МЭК 60898;
• для промышленных автоматических выключателей указывается изготовителем согласно действующим стандартам, в частности МЭК 60947-2.

Для промышленных выключателей имеется большой выбор расцепителей, что позволяет пользователю адаптировать защитные функции автоматического выключателя к конкретным требованиям нагрузки (см. рис. h41, h42 и h43).

	Тип расцепителя	Защита от перегрузки	Защита от короткого замыкания
Бытовые автоматические выключатели (МЭК 60898)	Термомагнитный (комбинирован.)	Ir = In	Нижняя уставка Тип B 3 In ≤ Im ≤ 5 In	Стандартная уставка Тип C 5 In ≤ Im ≤ 10 In	Верхняя уставкаТип D10 In ≤ Im ≤ 20 In
Модульные промышленные авт. выключатели	Термомагнитный (комбинирован. )	Ir = In (не регулируется)	Нижняя уставка Тип B или Z3,2 In ≤ постоянная ≤ 4,8 In	Стандартная уставка Тип C 7 In ≤ постоянная ≤ 10 In	Верхняя уставка Тип D или K 10 In ≤ постоянная ≤ 14 In
Промышленные автоматические выключатели (МЭК 60947-2)	Термомагнитный (комбинирован.)	Ir = In (не регул.)	Постоянная: Im = 7 — 10 In
Регулируется: 0,7 In ≤ Ir ≤ In
Регулируемая: — нижняя уставка: 2 — 5 In — стандартная уставка: 5 — 10 In
Электронный	Большая выдержка времени 0,4 In ≤ Ir ≤ In	Короткая выдержка времени, регулируемая: 1,5 Ir ≤ Im ≤ 10 Ir Мгновенное срабатывание (I), время не регулируется:I = 12 — 15 In

50 In в стандарте МЭК 60898, что по мнению большинства европейских изготовителей является нереально большим значением (M-G = 10-14 In).

Для промышленного использования значения не регламентируются стандартами МЭК. Указанные выше значения соответствуют тем, которые обычно используются.

Рис. h41: Диапазоны токов отключения устройств защиты от перегрузки и короткого замыкания для низковольтных автоматических выключателей

Рис. h42: Кривая срабатывания термомагнитного комбинированного расцепителя автоматического выключателя

Ir: уставка по току отключения при перегрузке (тепловое реле или реле с большой выдержкой времени) Im: уставка по току отключения при коротком замыкании (магнитное реле или реле с малой выдержкой времени) Ii: уставка расцепителя мгновенного действия по току отключения при коротком замыкании Icu: отключающая способность

Рис. h43: Кривая срабатывания электронного расцепителя автоматического выключателя

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя.

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

• – B — от 3 до 5 ×In;
• – C — от 5 до 10 ×In;
• – D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Характеристика Z

Также имеет разброс при работе на постоянном и переменном напряжении и предназначен для обеспечения максимальной защиты электронных устройств управления. Кривая работы приведена ниже:

При работе на переменном напряжении отключение происходит при достижении 2 – 3 номиналов, при постоянном 2 – 5.

Как видим, выбор автоматического выключателя для защиты электрических цепей не такая уж и простая задача, как кажется на первый взгляд. Поэтому при выборе автоматического выключателя необходимо сопоставлять не только номинальные данные (напряжение, ток, фазность), но и знать характеристики работы системы, для которой выбирается автомат, чтобы выбранный вами автоматический выключатель в полной мере обеспечивал защиту вашего оборудования.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей .

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Похожие материалы на сайте:

Защита человека – превыше всего!

В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т.д.

Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.

Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.

Номинальная отключающая способность при коротком замыкании (Icu или Icn)

Отключающая способность низковольтного автоматического выключателя связана с коэффициентом мощности (cos φ) поврежденного участка цепи. В ряде стандартов приводятся типовые значения такого соотношения.

Отключающая способность автоматического выключателя – максимальный (ожидаемый) ток, который данный автоматический выключатель способен отключить и остаться в работоспособном состоянии. Упоминаемая в стандартах величина тока представляет собой действующее значение периодической составляющей тока замыкания, т. е. при расчете этой стандартной величины предполагается, что апериодическая составляющая тока в переходном процессе (которая всегда присутствует в наихудшем возможном случае короткого замыкания) равна нулю. Эта номинальная величина (Icu) для промышленных автоматических выключателей и (Icn) для бытовых автоматических выключателей обычно указывается в кА.

Icu (номинальная предельная отключающая способность) и Ics (номинальная эксплуатационная отключающая способность) определены в стандарте МЭК 60947-2 вместе с соотношением Ics и Icu для различных категорий использования A (мгновенное отключение) и B (отключение с выдержкой времени), рассмотренных в подразделе Другие характеристики автоматического выключателя.

Проверки для подтверждения номинальных отключающих способностей автоматических выключателей регламентируются стандартами и включают в себя:

• коммутационные циклы, состоящие из последовательности операций, т.е. включения и отключения при коротком замыкании;
• фазовый сдвиг между током и напряжением. Когда ток в цепи находится в фазе с напряжением питания (cos φ = 1), отключение тока осуществить легче, чем при любом другом коэффициенте мощности. Гораздо труднее осуществлять отключение тока при низких отстающих величинах cos φ,при этом отключение тока в цепи с нулевым коэффициентом мощности является самым трудным случаем.

На практике все токи короткого замыкания в системах электроснабжения возникают обычно при отстающих коэффициентах мощности, и стандарты основаны на значениях, которые обычно считаются типовыми для большинства силовых систем. В целом, чем больше ток короткого замыкания (при данном напряжении), тем ниже коэффициент мощности цепи короткого замыкания, например, рядом с генераторами или большими трансформаторами.

В таблице, приведенной на рис. h44 и взятой из стандарта МЭК 60947-2, указано соотношение между стандартными величинами cos φ для промышленных автоматических выключателей и их предельной отключающей способностью Icu.

после проведения цикла «отключение – выдержка времени — включение/ отключение» для проверки предельной отключающей способности (Icu) автоматического выключателя выполняются дополнительные испытания, имеющие целью убедиться в том, что в результате проведения этого испытания не ухудшились:

  —  электрическая прочность изоляции;   —  разъединяющая способность;   —  правильное срабатывание защиты от перегрузки.

Icu	cosφ
6 kA	0,5
10 kA	0,3
20 kA	0,25
50 kA	0,2

Рис. h44: Соотношение между Icu и коэффициентом мощности (cos φ) цепи короткого замыкания (МЭК 60947-2)

Время-токовые характеристики автоматов

Срабатывание автоматических выключателей происходит за счет действия его основных элементов – теплового и электромагнитного расцепителя.       Конструкция теплового расцепителя состоит из биметаллической пластины, нагревающейся под действием протекающего тока. В результате, она изгибается и приводит в действие механизм расцепления. Для срабатывания необходима длительная нагрузка, обратно пропорциональная выдержке по времени. Уровень перегрузки напрямую влияет на нагрев пластинки и время срабатывания теплового расцепителя.

Основными составляющими электромагнитного расцепителя служат катушка и сердечник. При достижении током определенного уровня, магнитное поле катушки втягивает сердечник, под действием которого срабатывает расцепляющий механизм. Устройство мгновенно срабатывает при коротких замыканиях, не дожидаясь нагрева теплового расцепителя. Время срабатывания автомата зависит от силы тока, проходящего через автоматический выключатель. Данная зависимость как раз и представляет собой времятоковую характеристику защитного устройства.

На корпусе каждого прибора наносятся латинские символы В, С и D. Каждый из них соответствует кратности уставки электромагнитного расцепителя к номинальному значению автомата. То есть, с помощью этих букв отображается ток мгновенного срабатывания расцепителя или чувствительность автоматического выключателя. Данный параметр обозначает минимальный ток, при котором происходит мгновенное отключение защитного устройства. Таким образом, латинскими буквами обозначается времятоковая характеристика каждого конкретного автомата. Символ «В» соответствует характеристикам 3-5 х ln, «С» – 5-10 х ln и «D» – 10-20 х ln.

Значение этих цифр необходимо рассмотреть на примере двух автоматов, равных по мощности, то есть, с одинаковым номинальным током, например, модели В16 и С16. Для выключателя В16 диапазон срабатывания электромагнитного расцепителя составит 16 х (3-5) = 48-80 А. Соответственно, у автомата С16 этот диапазон будет находиться в пределах 16 х (5-10) = 80-160 ампер. Таким образом, при наличии тока в 100 А, произойдет мгновенное отключение модели В16, а устройство С16 отключится лишь через несколько секунд после нагрева биметаллической пластины.

Для жилых и административных зданий наиболее подходящими вариантами считаются автоматы с маркировкой В и С. Это связано с отсутствием больших пусковых токов и крайне редким включением электродвигателей повышенной мощности. Автоматы категории D используются в основном на тех объектах, где имеются мощные электродвигатели и другие устройства с большими пусковыми токами.

График время токовой характеристики обязательно учитывает температуру самого защитного устройства. В случае первого срабатывания времени на отключение затрачивается больше, поскольку биметаллическая пластинка холодная. При повторном срабатывании, когда пластинка уже была ранее разогрета, отключение происходит быстрее.

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

A, B, C, D, K, Z

Содержание:

Защита электросети от скачков напряжения – одна из главных задач при ее обустройстве. Это чрезвычайно актуально в современном мире, где наблюдается переизбыток электроприборов высокой мощности. И часто случайно так, что в ожидании закипающего электрочайника, мы включаем в сеть стиральную машину и надеемся успеть пропылесосить комнату, а вместо этого получаем короткое замыкание и плохое настроение в придачу. Сократить риск и обезопасить себя поможет установка автоматических выключателей (АВ) соответствующих характеристик. Разобраться в категориях автоматических выключателей, их видах, условиях срабатывания и прочих тонкостях поможет нижеследующая статья.

История изобретения автоматических выключателей

Автомат защиты был изобретен в 1836 году ученый Чарлз Пейдж из США. Впоследствии конструкцию выключателя спустя 43 года подробно описал в своей работе Эдисон. Его коммерческая организация по электроснабжению, существовавшая в те годы, уже активно применяла плавкие предохранители.

Патент на строение автоматических выключателей современного типа принадлежит швейцарской компанией Brown, Boveri & Cie. Он датирован 1924 годом. С тех пор в устройство, конечно же, вносились изменения, однако кардинально его назначение или принцип действия не менялся.

Классификация

Выделяют следующие категории автоматических выключателей:

• по току в главной цепи: переменного, постоянного, смешанного типа;
• по конструкции: воздушные, в литом корпусе, модульные выключатели;
• по количеству полюсов: одно-, двух-, трех- и четырехполюсные;
• по виду расцепителя: с максимальным, с независимым, с минимальным или нулевым расцепителем;
• по характеристике выдержки времени: без или с выдержкой времени, которая не определяется величиной тока; с выдержкой времени, которая обратно зависима показаниям тока; с сочетанием свойств;
• по типу привода: с пружинным, с ручным, с двигательным;
• по установке: выкатные, стационарные.

Особенности работы автоматов защиты сети

К какому бы типу ни относился АВ, его главное предназначение заключается в быстром выявлении повышенных показаний тока и обесточивании сети раньше, чем произойдут необратимые повреждения кабеля или выйдут из строя приборы, включенные в нее. Опасные для сети токи делятся на два вида:

Токи перегрузки

Они возникают обычно вследствие включения в сеть электроприборов, совокупная мощность которых в разы больше той, что может выдержать линия. Еще одной причиной выступает поломка одного конкретного прибора или нескольких из них, из-за чего они некорректно потребляют электричество, провоцируя сбои в сети.
Величина токов при перегрузке обычно не критично больше номинала автоматического выключателя. Поэтому даже при его прохождении по цепи, если только это не тянется очень долго, обычно не происходит критичных повреждений линии. Поскольку серьезных последствий нет, то моментального обесточивания системы не требуется.
Следует быстро отключить от питания наиболее энергоемкий прибор и поток электронов придет в норму. Выделяют несколько категорий АВ, которые рассчитаны на определенное превышение тока, после чего они срабатывают. За отключение при повышении нагрузки отвечает тепловой расцепитель, в основе которого биметаллическая пластина. При перегреве она изгибается, и автомат срабатывает.

Токи короткого замыкания

Избыточная нагрузка, которая приходится на сеть, вызывает плавление контактов: фазный и нейтральный проводник соприкасаются и получается короткое замыкание. Правильная схема подразумевает их обособленное подключение по отдельности. В отличие от тока перегрузки поток электронов при коротком замыкании значительно больше номинального.
Поэтому автоматы срабатывают мгновенно, реагируя на показатель. За идентификацию «коротыша» и моментальную реакцию отвечает электромагнитный расцепитель. Он представляет собой соленоид с сердечником, который под действием сверхвысоких токов за доли секунды вызывает срабатывание отключателя.

Категории срабатывания АВ: время-токовая характеристика

Характеристика срабатывания автоматического выключателя выступает одной из ключевых. Именно от нее во многом зависит сохранность цепи в целом. Ведь если автомат несвоевременно отключит питание, то все, подключенные в сеть приборы, рискуют выйти из строя, а некоторые даже не подлежат ремонту. В худшем случае может даже возникнуть пожар!
По отличиям во времятоковых характеристиках выделяют несколько классов автоматических выключателей: А, B, C, D, K и Z. К наиболее часто встречаемым относятся те, что установлены в сетях бытового пользования: это устройства B, C и D. Автоматы категории А встречаются реже, так как обладают повышенной чувствительностью и необходимы главным образом для защиты высокоточной техники.

Автоматические выключатели класса А

Автоматические выключатели с характеристикой А можно идентифицировать по латинской транслитерации, указанной на корпусе после цифр, которые в свою очередь передают номинальную нагрузку тока.
Как уже упоминалось, АВ с характеристикой срабатывания автоматического выключателя А отличаются наибольшей чувствительностью. Тепловой расцепитель в них обесточивает сеть уже при превышении силы тока номинала на 30% примерно за 0,05 сек. Если по непонятной причине увеличенный поток электронов не спровоцировал электромагнитный соленоид, но обязательно в течение 20 секунд срабатывает биметаллический расцепитель. Автоматические выключатели нагрузки внедряются в линии, которые не допускают даже кратковременных перегрузок. К ним, например, можно отнести цепи с включенными полупроводниковыми элементами.

Автоматы типа B

Характеристика B автоматического выключателя говорит о том, что он электромагнитный расцепитель в таких устройствах защиты срабатывает при условии повышения номинального тока на 200%. Скорость срабатывания электромагнитного расцепителя составляет 0,015 с, биметаллическая пластина при аналогичном повышении номинала в линии отключает ее за 4–5 с.
Такие автоматы встречаются чаще всего в линиях, где присутствует много розеток, приборов освещения, то есть в местах, где пусковое повышение электротока вовсе нет или оно минимальное.

Автоматические выключатели категории C

Тип С относится к самым распространенным автоматам, используемым в быту. Их способность выдерживать перегрузку существенно выше, чем у класса А и В. Чтобы электромагнитный расцепитель сработал, нужно пропустить через него ток, превышающий номинал в 5 раз. Тепловой расцепитель при аналогичном скачке отключает сеть за 1,5 сек.
Автоматы с времятоковой характеристикой C прекрасно защищают вводы в общей сети. При этом отдельные ветки, к которым подсоединены группы розеток и освещение, можно защитить автоматами типа В. В таком случае при возникновении на отдельной ветке короткого замыкания, будет обесточена лишь она одна, а не вся линия целиком.

Приборы категории D

Характеристика D автоматического выключателя обозначает способность выдерживать самую высокую перегрузку. Чтобы электромагнитная катушка в этих устройствах сработала, необходимо, чтобы номинал был превышен минимум в 10 раз.
Тепловой расцепитель в них в свою очередь срабатывает через 0,4 с. Такие автоматы используются обычно в общих сетях предприятий и общественных зданий, где они выполняют роль подстраховочных устройств защиты. АВ категории С срабатывают тогда, когда вовремя не отключились автоматы большей чувствительности, находящиеся в отдельных помещениях. Их монтируют еще в цепях с пусковыми токами большой величины, к которой подключены приборы с огромной энергоемкостью, например, мощные электромоторы.

Защитные устройства категории K и Z

Автоматы типа K характеризуются значительным разбросом в величинах тока, которые могут спровоцировать электромагнитный расцепитель. Для цепи переменного тока нужно, чтобы номинал повысился в 12 раз, а в сети постоянного тока – в 18 раз. При этом электромагнитный соленоид отключает питание через 0,02 сек. Тепловой расцепитель обесточит суть, если номинальный ток увеличится тока всего на 5%.

АВ типа Z срабатывают, если в цепях переменного тока токовый номинал увеличился в 3 раза, или в сетях постоянного тока при увеличении скорости электронов в 4,5 раза. Такие защитные аппараты преимущественно в линиях, к которым подсоединены электронные устройства.

Выбор автоматического выключатели

Как можно понять, технические характеристики автоматических выключателей имеют важнейшие значение при выборе автоматов. При их покупке стоит ориентироваться на ток в цепи, вид расцепителя, специфику помещения и совокупную мощность используемых приборов. Если у вас есть трудности в подборе защитных устройств, лучше проконсультироваться со специалистом, который грамотно рассчитает нагрузку и составит правильную схему.

Различные типы автоматических выключателей

В то время как некоторые домовладельцы могут уделять дополнительное внимание эстетике своей кухни или повышению привлекательности бордюра, есть один элемент, который в значительной степени упускается из виду, который имеет важное значение для общей безопасности вашего имущества… Автоматические выключатели. Это может звучать не особенно захватывающе, но установка правильных автоматических выключателей в соответствии с электрическими потребностями вашего дома является необходимым шагом для предотвращения возгораний и других опасностей.

Если вы когда-либо сталкивались с ураганом или отключением электроэнергии, вероятно, вам несколько раз в жизни приходилось включать и выключать автоматический выключатель. Автоматические выключатели — это выключатели, которые устанавливаются внутри распределительной коробки вашего дома и защищают вашу электрическую систему и ее компоненты от короткого замыкания, перегрева или, в тяжелых случаях, возгорания.

Эти интеллектуальные устройства могут прервать подачу электроэнергии к одной или нескольким розеткам в вашем доме, если обнаружат отклонения в состоянии неисправности. Если произойдет скачок напряжения, автоматический выключатель автоматически отключит подачу электричества, чтобы защитить электрические цепи от любых повреждений.

Если вы обновляете старый дом, обязательно наймите профессионального электрика, чтобы убедиться, что ваши автоматические выключатели обновлены и безопасно установлены в вашем доме. В большинстве современных домов есть четыре основных автоматических выключателя: однополюсный, двухполюсный, GFCI и AFCI. И не волнуйтесь, если вы не знакомы с различными типами автоматических выключателей, мы здесь, чтобы помочь вам понять разницу и объяснить их важность.

Различные типы автоматических выключателей

Опасности, связанные с отсутствием надлежащих автоматических выключателей в вашем доме, связаны с поврежденными розетками, частыми перебоями в подаче электроэнергии и электрическими пожарами. По данным Международного фонда электробезопасности (ESFI), на долю домашних электрических пожаров приходится около 51 000 пожаров в год. В результате почти 500 человек погибли, 1400 получили ранения и материальный ущерб составил 1,3 миллиарда долларов. На системы распределения электроэнергии приходится треть этих структурных пожаров, и автоматические выключатели могут помочь предотвратить это в вашем доме.

• Автоматические выключатели GFCI: Short for Ground Fault Circuit Breaker, автоматические выключатели GFCI предназначены для защиты от замыканий на землю. Автоматические выключатели GFCI и розетки GFCI чаще всего устанавливаются во «влажных помещениях», таких как кухни, ванные комнаты, прачечные, террасы у бассейнов и задние веранды. Они помогают предотвратить электрические короткие замыкания или перегрузки по току. С 2020 года пересмотренные руководящие принципы NEC теперь требуют, чтобы защита GFCI была установлена ​​​​в любой части дома, в которой есть проточная вода или которая подвергается воздействию стихии, включая блоки HVAC.
• Автоматические выключатели AFCI: AFCI расшифровывается как прерыватели цепи дугового замыкания и теперь требуются в современных домах. Выключатели AFCI защищают от электрических дуг. Электрические дуги могут быть настолько горячими, что легко могут сжечь дерево, изоляцию и другие материалы, подвергая опасности вашу семью и имущество. Обычно электричество проходит по проводам. Что делает дуговые замыкания настолько опасными, так это то, что электричество может прыгать, покидая цепь и перемещаясь в окружающую среду. В то время как однополюсные и двухполюсные автоматические выключатели срабатывают только при чрезмерном нагреве, автоматические выключатели AFCI срабатывают при обнаружении искрения в электропроводке.
• Однополюсные автоматические выключатели: Однополюсные автоматические выключатели являются наиболее распространенными цепями в современных коробках выключателей. Это самые узкие из автоматических выключателей, которые можно найти на электрической панели вашего дома. Какими бы простыми они ни были, они служат своей цели. Название «однополюсный» появилось потому, что эти схемы предназначены для контроля тока одного провода, отключая цепь в случае короткого замыкания, скачка напряжения или электрической перегрузки. Однополюсные автоматические выключатели, состоящие из одного провода под напряжением и одного нейтрального провода, обычно используются с цепями на 120 вольт и рассчитаны на ток от 15 до 30 ампер.
• Двухполюсные автоматические выключатели: Если вы разбираетесь в функциях однополюсных автоматических выключателей, вы абсолютно понимаете двухполюсные выключатели. Двухполюсные автоматические выключатели одновременно контролируют протекание двух проводов, а не только одного. Вы можете легко обнаружить двухполюсные цепи в своей коробке выключателя, это два переключателя, расположенные рядом, которые работают как один. Эти типы автоматических выключателей сработают, если один или оба провода перегружены или закорочены. Двухполюсные автоматические выключатели предназначены для подачи питания на более требовательные устройства, такие как стиральные и сушильные машины, обеспечивая 120/240 вольт и выдерживая от 15 до 200 ампер.

Когда менять автоматический выключатель

Вы всегда можете восстановить дом, но не можете заменить свою семью. Электрические пожары не только наносят большой ущерб интерьеру и экстерьеру вашего дома, что является разрушительным с финансовой точки зрения, но и подвергают опасности вашу семью. Замена ваших автоматических выключателей является разумным и довольно недорогим вложением, учитывая альтернативу.

Считайте замену автоматических выключателей первой линией обороны для защиты вашего имущества и обеспечения безопасности вашей семьи. Поврежденные и старые автоматические выключатели представляют собой реальную опасность, и их нельзя игнорировать. Вот несколько признаков, на которые следует обращать внимание, чтобы знать, когда пора менять автоматические выключатели.

• Мерцающие огни: Вы замечали, что ваши огни в последнее время то выключаются, то снова включаются? Это повод для беспокойства. Хотя не всегда виноват поврежденный автоматический выключатель, было бы разумно обратиться к профессиональному электрику, чтобы выяснить, что вызывает мерцание ваших огней.
• Запах гари: если вы или кто-то из членов вашей семьи заметили запах гари, который сохраняется по всему дому и исходит не из духовки, вам необходимо немедленно принять меры. Когда ваш автоматический выключатель не работает должным образом из-за возраста или чрезмерного использования, это приведет к перегреву проводов, поскольку они не защищены автоматическими выключателями. Осмотрите коробку выключателя и электрическую панель, если вы заметили, что оттуда исходит запах гари, вам необходимо отключить основное питание в доме и немедленно обратиться к лицензированному электрику.
• Бытовая техника не работает должным образом: если ваша кухонная техника не работает или работает неустойчиво, это может быть связано с вашим автоматическим выключателем. Вместо замены дорогих приборов разумно проверить, правильно ли работает выключатель, связанный с этой частью дома.
• Обесцвеченные или подгоревшие розетки. Розетки в вашем доме начали обесцвечиваться или казаться обгоревшими? Это может быть связано с перегревом провода из-за того, что ваш автоматический выключатель не работает должным образом, и пришло время заменить один или несколько автоматических выключателей.

Как заменить автоматический выключатель

Автоматические выключатели предназначены для того, чтобы принимать на себя удары электрических скачков и колебаний в электричестве, протекающем через ваш дом. Вот что делает их такими замечательными! Но если вы живете в старом доме или просто давно не обновляли свою электрическую систему, может наступить время, когда вам нужно заменить один или несколько автоматических выключателей в вашем доме.

Хотя всегда рекомендуется вызывать опытного электрика для проверки, обслуживания и замены автоматических выключателей, если у вас есть желание сделать это самостоятельно, вот несколько простых шагов, которые вы можете предпринять, чтобы заменить автоматический выключатель самостоятельно.

1. Меры предосторожности обязательны, если вы собираетесь заменить автоматический выключатель самостоятельно. Наденьте защитные перчатки линейного манипулятора, защитную обувь на резиновой подошве, защитные очки и убедитесь, что в помещении нет воды.
2. Найдите коробку главного автоматического выключателя и осмотрите ее, чтобы убедиться, что вы не можете найти неисправный выключатель. Если вы обнаружите неисправный выключатель, проверьте напряжение и проверьте напряжение.
3. Теперь важная часть. Отключите питание, но сделайте это в таком порядке. Отключите питание распределительных коробок. Потом основная мощность. И, наконец, убедитесь, что на отдельные выключатели не подается питание.
4. Осмотрите весь блок автоматических выключателей и отдельные выключатели на наличие любого рода пения, ржавчины или обесцвечивания.
5. Далее вам нужно снять лицевую панель с коробки выключателя с помощью отвертки.
6. Снова проверьте на наличие расплавленных компонентов, пения, изношенной проводки и мусора.
7. После того, как вы нашли автоматический выключатель, который необходимо заменить, ослабьте провода прерывателя, соединяющие его с панелью.
8. Извлеките неисправный автоматический выключатель и утилизируйте его.
9. Замените старый автоматический выключатель новым и прикрепите проводку так же, как она была прикреплена к старому автомату. Плотно завинтить.
10. Теперь вам нужно заменить лицевую панель панели выключателя и убедиться, что все выключатели ответвления находятся в положении «выключено».
11. Когда все выключатели установлены в положение «выключено», вам нужно восстановить питание главного автоматического выключателя, а затем включить каждый отдельный выключатель отдельно.
12. Проверьте каждую цепь с помощью тестера напряжения, чтобы убедиться, что все они настроены и работают правильно.

Так и должно быть! Вы успешно заменили автоматический выключатель. Если вы по-прежнему замечаете такие проблемы, как приборы, которые не работают должным образом, или запах гари, исходящий от стен, обязательно немедленно обратитесь к лицензированному электрику.

Обратитесь к лицензированному электрику для ремонта и замены автоматического выключателя

Панель автоматического выключателя в вашем доме или офисе является сердцем вашей электрической системы. Наши лицензированные электрики прошли полную подготовку по выявлению проблем с автоматическими выключателями и панелями. Мы действительно все это видели!

Позвольте профессионалам CMC Service Experts провести диагностику и принять оптимальные меры, чтобы довести электрическую систему вашего дома до максимальной производительности. Мы оперативно ответим, быстро разберемся в проблеме и объясним все возможные варианты. CMC Service Experts предлагает квалифицированное техническое обслуживание и ремонт автоматических выключателей в районах Роли, Клейтона, Дарема или Фейетвилля и Чапел-Хилл.

Свяжитесь с нами и запишитесь на прием по телефону (919) 642-1042. Экстренные службы доступны круглосуточно и без выходных.

5 Различные типы автоматических выключателей и их применение

Когда мы говорим о различных типах автоматических выключателей, используемых в домах, на ум приходят однополюсные и двухполюсные выключатели. Существуют также выключатели AFCI и GFCI, предназначенные для предотвращения дуговых замыканий и замыканий на землю соответственно.

По правде говоря, их все еще можно классифицировать на основе их прерывающего механизма. Если мы это сделаем, то получим пять основных типов: газ, масло, гибрид, воздух и вакуум.

Продолжайте читать, чтобы подробно изучить каждый из них.

Содержание

• Стандартные классификации бытовых автоматических выключателей
  • 1. Однополюсные автоматические выключатели
  • 2. Двухполюсные автоматические выключатели
  • 3. Автоматические выключатели GFCI Двойные выключатели
  • 4. 0AFCI Функциональные выключатели
• Типы автоматических выключателей, используемых в промышленных условиях
  • 1. Газовый
  • 2. Масляный
  • 3. Воздушный
  • 4. Вакуумный
  • 5. Гибридный
• Заключение

Стандартная классификация бытовых автоматических выключателей

Различные типы автоматических выключателей в основном связаны с устранением этих пяти проблем, особенно если это касается устранения электрических проблем. Однополюсные и двухполюсные электрические выключатели относятся к категории «садовых» из-за их относительной популярности и широкого применения в жилых помещениях, в то время как AFCI, GFCI и двойные функции являются более специализированными.

В целом, это наиболее широко используемые типы автоматических выключателей в жилых помещениях:

1. Однополюсные автоматические выключатели

С одним выключателем и меньшим размером, это старые типы автоматических выключателей, которые вы видите. в панелях. Однополюсные обеспечивают 120-вольтовое обслуживание и имеют номинальные значения ампер в диапазоне от 15 до 20 ампер.

Если цепи не требуется больше, чем это, и приборы не нагреваются, электрики будут рекомендовать их вместо немедленного перехода на двухполюсные.

2. Двухполюсные автоматические выключатели

Они выделяются по сравнению со своими однополюсными аналогами тем, что вдвое больше и требуют гораздо больше места на панели. В отличие от однополюсных, двухполюсные обеспечивают питание 240 вольт.

Они предназначены для обслуживания энергоемких линий, с которыми не могут справиться однополюсные линии, поскольку их сила тока колеблется от 20 до 60 ампер.

Более подробное сравнение однополюсного и двухполюсного питания читайте здесь.

3. Размыкатели GFCI

Они стали довольно распространены в домах с 1971 года, поскольку они стали обязательными в плавательных бассейнах и других влажных наружных помещениях. В 2020 году требования были обновлены, чтобы включить другие помещения, где присутствует вода, такие как кухни и ванные комнаты.

Их называют прерывателями цепи замыкания на землю, поскольку они функционируют как стандартные выключатели, но могут также предотвращать замыкания на землю, которые более распространены во влажной среде и могут привести к поражению электрическим током.

4. Автоматические выключатели AFCI

Автоматические выключатели AFCI стали необходимы только в 1999 году. Дуговые прерыватели цепи, как следует из их названия, предотвращают дуговые замыкания. Такие неисправности чаще всего возникают при повреждении проводов и клемм.

Многие электрики предпочитают спальни и гостиные в качестве мест для защиты от AFCI, даже несмотря на то, что дуговые замыкания влияют на электрическую систему дома.

5. Выключатели двойного назначения

Проще говоря, они выполняют функции выключателей AFCI и GFCI, поскольку они могут одновременно защищать от дугового замыкания и замыкания на землю. Такие производители, как Eaton, GE и Siemens, являются одними из наиболее известных брендов, которые первыми предложили выключатели двойного назначения.

В настоящее время вы можете купить двухфункциональные вставные выключатели нейтрали для коробки выключателей, специализирующиеся на этом конкретном типе выключателя. Они рекомендуются в новых домах из-за простоты установки и практически полной защиты от большинства опасностей, связанных с электричеством.

Типы автоматических выключателей, используемых в промышленных условиях

Для более технической классификации, применимой к инженеру-электрику, ниже представлены пять типов автоматических выключателей в зависимости от того, как они выполняют свои защитные функции. Промышленные и коммерческие комплексы также используют их для предотвращения опасности поражения электрическим током, но в более широком масштабе.

1. Газовые

Они называются дегазаторами SF6 (гексафторид серы), потому что они используют этот тип электроотрицательного газа для выполнения своей функции. Они способны защитить электрические линии объектов от возможного повреждения молнией.

Говоря простым языком, они гасят электрические дуги (во многом как стандартный выключатель), полагаясь в основном на указанный газ. Автоматический выключатель выпускает SF6 при возникновении неисправности, предотвращая развитие дуги.

Hitachi является одним из крупнейших производителей автоматических выключателей этого типа и продолжает находить надежное применение в Соединенных Штатах. Идеально подходит для высоковольтных систем.

2. Масло

Масляные автоматические выключатели существуют уже давно и на самом деле являются самыми ранними формами этих изящных устройств. Многие компании по-прежнему предпочитают их из-за их доступности и серьезной производительности.

Подобно типам газовых выключателей, эти выключатели используют масло для «гашения» дуги. Большинство автоматических выключателей имеют два контакта, которые, достигнув дуги, размыкаются и дают доступ к маслу, отложившемуся в их соответствующих конструкциях. Масло растворяет дугу.

Количество масла, хранящегося в прерывателях, зависит от общего напряжения, требуемого системой. Кто-то может обойтись минимальными суммами, а кто-то не может работать без солидного депозита.

3. Воздушный

Это еще один мощный автоматический выключатель, рассчитанный на силу тока до 10 000 ампер и напряжение до 450 В, что делает его идеальным для большинства заводов, кораблей, а также промышленных и коммерческих зданий. Этот выключатель может напрямую использовать воздух или использовать этот воздух для срабатывания контактов, отвечающих за прерывание дуги.

Наиболее предпочтительным подтипом этого выключателя является указанная версия с воздушным дутьем, поскольку он способен быстрее гасить дугу, проще в обслуживании и, в отличие от масла, не воспламеняется.

4. Вакуумный

Эти автоматические выключатели считывают номинальный ток, как и большинство типов автоматических выключателей. Единственное отличие состоит в том, что у них есть вакуумная камера, в которую направляется дуга при возникновении нештатных электрических условий.

Вакуум обладает высокой способностью гашения дуги, и этот выключатель использует ее в полной мере. Обычно для этого у них есть пустая камера. Они обладают многочисленными преимуществами, наиболее важными из которых являются их компактные размеры, бесшумная работа, нулевой риск возгорания и длительный срок службы.

5. Гибридный

Любой автоматический выключатель, который сочетает в себе описанные здесь различные отключающие механизмы, может считаться гибридным выключателем. Например, это изобретение Кавасаки включает в себя тормозной резистор, вакуумный прерыватель и прерыватель SF6 с несколькими первичными контактами для разделения тока и его прерывания.

Другим хорошим примером является гибридный автоматический выключатель постоянного тока, получивший высокую оценку за молниеносный механизм отключения при неисправности. Я говорю о возможности отключать токи силой до 200 ампер всего за миллисекунды!

Заключение

Различные типы автоматических выключателей обеспечивают свою защиту множеством способов, выдерживают различные напряжения и силы тока и, следовательно, идеально подходят для своего предполагаемого применения. Вы можете встретить больше классификаций в Интернете, но это те, которые в основном используются в США.

Приведенная здесь информация должна помочь вам определить тип доступного вам автоматического выключателя.

Эндрю Райт

Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения. Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.

Типы автоматических выключателей

Автоматические выключатели служат для защиты персонала и предотвращения условий, которые могут привести к пожару.

Изображение предоставлено: nattapan72/Shutterstock.com

Автоматические выключатели

, также известные как электрические выключатели, представляют собой электромеханические устройства, обычно устанавливаемые в электрических шкафах и используемые для защиты электрических цепей от перегрузок. Автоматические выключатели используются для защиты проводки в цепях от опасности возгорания из-за токов, превышающих номинальную мощность цепи. В устройствах используются переключатели, которые автоматически размыкаются при обнаружении превышения тока и обычно требуют ручного сброса. Бренды обычно относятся к панелям, в которых они установлены, и, следовательно, обычно не взаимозаменяемы между панелями. Автоматические выключатели оцениваются в зависимости от величины тока, который может безопасно проходить по цепи, защищаемой автоматическим выключателем.

Обычно типы автоматических выключателей делятся на три основных класса:

• Стандартные автоматические выключатели
• Прерыватели цепи дугового замыкания или автоматические выключатели AFCI
Прерыватели цепи замыкания на землю
• или автоматические выключатели GFCI

В пределах этих классов автоматические выключатели также характеризуются несколькими другими рабочими параметрами или особенностями. К ним относятся как базовый механизм, управляющий выключателем, так и тип функций сброса, связанных с автоматическим выключателем. В следующих разделах представлено описание каждого из этих конкретных типов автоматических выключателей.

Стандартные автоматические выключатели

Стандартные автоматические выключатели

— это устройства, которые обычно используются в электрических панелях домов и предприятий, работающих от однофазной электроэнергии 120/240 В. Эти автоматические выключатели обычно доступны в виде однополюсных или двухполюсных выключателей, последние используются для нагрузок с более высоким напряжением, таких как цепи, которые подают питание на электрическую сушилку или плиту.

Магнитные автоматические выключатели

Магнитные автоматические выключатели — это те, в которых используется соленоид или электромагнит внутри устройства для создания магнитного поля, сила которого изменяется линейно в зависимости от величины тока в цепи. Когда ток превышает номинальное значение выключателя из-за состояния высокого тока из-за короткого замыкания или другой аномалии, напряженность магнитного поля в соленоиде вызывает размыкание выключателя, прерывая протекание тока.

Тепловые автоматические выключатели

Тепловые автоматические выключатели — это те, в которых используется биметаллическая пластина внутри автоматического выключателя, через которую протекает ток цепи. По мере увеличения тока в цепи выделяется тепло, и биметаллическая полоса в конечном итоге достигает точки деформации, которая приводит к срабатыванию выключателя в разомкнутом состоянии, снова прерывая протекание тока в этой цепи. Как только ток упадет до нуля, биметаллическая пластина остынет, и автоматический выключатель можно будет сбросить. Тепловые автоматические выключатели чувствительны к температуре. В более холодных рабочих условиях точка срабатывания смещается выше, тогда как в более теплых условиях может наблюдаться смещение вниз уровня тока, при котором устройство срабатывает.

Термомагнитные автоматические выключатели

В термомагнитных автоматических выключателях

используются как датчики, так и механизмы отключения, один из которых основан на тепле, а другой — на магните, для обеспечения защиты цепи в устройстве. Как правило, магнитная защита реагирует на условия высокой величины тока, например, возникающие в результате короткого замыкания, тогда как тепловая защита может допускать возникновение некоторых условий перегрузки по току при условии, что они ограничены по продолжительности. Эта ситуация может быть результатом высокого пускового тока во время запуска такого оборудования, как двигатели и компрессоры.

Гидравлические магнитные автоматические выключатели

Гидравлические магнитные автоматические выключатели предлагают более точные средства адаптации требований к защите цепи для данного приложения. В автоматических выключателях этого типа используется соленоид, обернутый вокруг трубки, содержащей железный сердечник, пружину и демпфирующую жидкость. При состоянии перегрузки, не являющемся результатом короткого замыкания, напряженность магнитного поля начинает воздействовать на железный сердечник, но гидравлическая жидкость внутри трубки гасит скорость движения. Следовательно, наличие жидкости и ее вязкость служат для введения временной задержки между началом состояния перегрузки по току и состоянием срабатывания выключателя. Если условие сохраняется, движение сердечника приводит к падению магнитного сопротивления цепи и позволяет выключателю отключиться. В условиях короткого замыкания магнитный поток катушки вызывает срабатывание выключателя, даже если сердечник не перемещается внутри трубки. Одним из преимуществ гидравлических магнитных выключателей является то, что они не зависят от температурных условий.

Автоматические выключатели AFCI

Прерыватели цепи дугового замыкания

или автоматические выключатели AFCI — это устройства, специально разработанные для реагирования на наличие опасных условий дуги, которые могут привести к пожару. Стандартные автоматические выключатели чувствительны к перегрузкам по току, но не могут обнаружить наличие дуги, которая может возникнуть, например, в результате ухудшения или повреждения электрической изоляции проводов. Такое искрение может вызвать дуговое замыкание, то есть протекание тока по непреднамеренному пути, что может привести к локальному нагреву, что может вызвать возгорание. В автоматических выключателях AFCI используется специально разработанная электронная схема, позволяющая различать нормальную дугу, например, между щетками и коммутатором электродвигателя, и опасные условия дугового замыкания, отключающие выключатель после обнаружения этих условий.

Автоматические выключатели GFCI

Прерыватели цепи замыкания на землю

или автоматические выключатели GFCI — это автоматические выключатели, которые могут обнаруживать наличие очень небольшой разницы между линейным и нейтральным проводниками источника питания и быстро реагировать на размыкание цепи, отключая выключатель. В то время как стандартные автоматические выключатели обнаруживают условия перегрузки по току, автоматические выключатели GFCI контролируют величину тока, протекающего от незаземленного (горячего) проводника, и сравнивают его с током, протекающим в нейтральном или заземленном проводнике. Если разница превышает небольшое пороговое значение (обычно 4–6 мА), то срабатывает автоматический выключатель, чтобы защитить проводку и персонал, которые могли непреднамеренно подвергнуться опасности замыкания на землю.

Автомобильные автоматические выключатели

Автомобильные автоматические выключатели часто классифицируются по типу 1, 2 или 3 в зависимости от механизма сброса. Они также иногда обозначаются эквивалентами римских цифр, Типом I, Типом II и Типом III.

Автоматические выключатели типа 1

Автоматические выключатели

типа 1, также известные как выключатели с автоматическим сбросом, предназначены для непрерывного включения и выключения в условиях перегрузки, и, если перегрузка устраняется, они автоматически сбрасываются.

Автоматические выключатели типа 2

Автоматические выключатели

типа 2 также автоматически сбрасываются после отключения питания путем отключения зажигания автомобиля.

Автоматические выключатели типа 3

Автоматические выключатели

типа 3 требуют ручного сброса и обычно имеют некую форму визуального индикатора, чтобы предупредить оператора об отключении выключателя.

Резюме

В этой статье представлен краткий обзор основных типов автоматических выключателей, обычно используемых в системах распределения электроэнергии и в автомобилях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие «Типы» изделий

• Типы коаксиального кабеля
• Типы кабелей
• Типы цемента, используемые в строительстве
• Типы зажимов: их применение и отрасли — Руководство для покупателей ThomasNet
• Типы инженерных услуг по анализу отказов — Руководство для покупателей ThomasNet
• Типы систем управления
• Типы систем контроля доступа
• Типы чиллеров
• Типы систем охлаждения
• Типы кондиционеров
• Типы дверных ручек
• Типы вентиляторов: взгляд на промышленный нагнетательный вентилятор
• Типы заборов
• Типы фильтров для воды
• Механические манометры: подробный обзор различных типов манометров
• Типы ограждений — Руководство для покупателей ThomasNet
• Типы муфт валов — Руководство по покупке Томаса
• Типы шлангов
• Типы этикеток
• Типы замков — руководство по покупке Томаса

Еще из раздела «Электроэнергетика и электроэнергетика»

Какие существуют типы автоматических выключателей?

Существует несколько методов классификации автоматических выключателей. Наиболее общий способ оценки автоматического выключателя — по среде гашения дуги. Гашение дуги можно легко выполнить с помощью различных сред, таких как воздух, изолятор, газ, вакуум, диэлектрик и т. д.

По среде гашения дуги автоматические выключатели подразделяются на четыре типа. Это автоматический выключатель с воздушным разрывом, автоматический выключатель с воздушным дутьем, автоматический выключатель с гексафторидом серы и вакуумный выключатель. Классификация автоматических выключателей показана на рисунке ниже.

Автоматический выключатель в основном подразделяется на два типа. Это автоматические выключатели переменного тока и автоматические выключатели постоянного тока.

Автоматический выключатель переменного тока

Автоматический выключатель переменного тока подразделяется на два типа: автоматический выключатель низкого напряжения и автоматический выключатель высокого напряжения. Автоматический выключатель, значение которого ниже 1000 В, называется автоматическим выключателем низкого напряжения, а выше 1000 В — высоковольтным автоматическим выключателем. Автоматический выключатель высокого напряжения подразделяется на две основные категории; это масляные выключатели и безмасляные выключатели.

Масляный выключатель

Масляный выключатель использует масло для гашения дуги. Кроме того, он подразделяется на масляный автоматический выключатель и автоматический выключатель минимального масляного типа.

Масляный автоматический выключатель – Масляный автоматический выключатель использует трансформаторное масло в качестве среды гашения дуги автоматического выключателя. Масло также действует как изолятор между двумя проводящими частями автоматического выключателя. Диапазон мощности масляного выключателя составляет от 25 МВА при 2,5 кВ до 5000 МВА при 230 кВ.

Минимальный масляный выключатель – В минимальном масляном выключателе масло используется для гашения дуги при взрыве. Основная функция масла в минимальном масляном выключателе состоит в том, чтобы прерывать образование дуги, и оно не используется для изоляции токоведущих частей земли.

Импульсный масляный выключатель представляет собой другой тип автоматического выключателя с минимальным содержанием масла. В этом выключателе используется масляная струя, которая вырабатывается поршневым насосом для гашения дуги. Струя масла помещается между зазорами, образованными контактами выключателя 9.0003

Четыре основных типа масляных выключателей: воздушный выключатель, воздушный выключатель, выключатель с гексафторидом серы и вакуумный выключатель.

Воздушный автоматический выключатель – В воздушном автоматическом выключателе дуга возникает и гаснет в неподвижном воздухе, в котором движется дуга. Такие типы выключателей используются в диапазоне низкого напряжения до 15 кВ, а отключающая способность выключателя составляет 500 МВА. Классификация воздушных выключателей зависит от типов методов воздушного отключения. Типы автоматических выключателей с воздушным прерыванием показаны ниже.

В воздушном выключателе контакты выполнены в форме рожков. Выключатель магнитного типа использует магнитное поле в качестве среды для отключения дуги, а в дугогасительном выключателе для отключения дуги используются цепи низкого и среднего напряжения.

Автоматический выключатель с воздушной продувкой — Автоматический выключатель с воздушной продувкой использует струю воздуха для гашения дуги. В воздушном выключателе сжатый воздух хранится в виде резервуара и выпускается через сопла для создания высокоскоростной струи, которая используется для гашения дуги.

Автоматический выключатель такого типа используется для внутренних сетей с полем среднего высокого напряжения. Воздушный выключатель применяется для низкого напряжения до 15 кВ и отключающей способности до 2500 МВА. Такие типы выключателей также используются в ОРУ на линиях 220 кВ. Типы воздушных выключателей показаны ниже.

В выключателе с осевой струей воздух течет продольно в направлении дуги, а в выключателе с поперечной струей воздух течет под прямым углом дуги.

Выключатель с гексафторидом серы . В выключателе с гексафторидом серы для гашения дуги используется газ SF ₆ . Газ SF ₆ обладает отличными свойствами гашения дуги, а также превосходит другие средства гашения дуги, такие как масло или воздух.

Вакуумный автоматический выключатель – В этом типе автоматического выключателя контакты цепи размещены в герметичном вакуумном прерывателе. Дуга гасится, когда контакты разъединяются в высоком вакууме. Такой тип выключателя менее громоздкий, дешевле по стоимости, не требует обслуживания и имеет длительный срок службы.

Автоматический выключатель постоянного тока высокого напряжения

Автоматический выключатель, который используется для прерывания постоянного тока высокого напряжения, известен как автоматический выключатель постоянного тока высокого напряжения. Отключающая способность по напряжению автоматического выключателя HVDC составляет около 33 кВ, а по току — 2 кА.

Основная проблема автоматического выключателя постоянного тока высокого напряжения заключается в том, что постоянный ток является однонаправленным и, следовательно, в системе постоянного тока нет нулевой точки. Ток короткого замыкания в автоматическом выключателе HVDC должен быть снижен до нуля с помощью некоторых внешних методов. Средой гашения дуги воздушного выключателя является масло или воздушный поток.

Типы автоматических выключателей

: как определить автоматические выключатели

В некоторых случаях может произойти сбой при использовании или работе с электричеством. Он повреждает дома, офисы, предприятия, школы и здания. Выключатели могут предотвратить возгорание конструкции и поражение электрическим током. В качестве дополнительной меры предосторожности также важно определить типы автоматических выключателей.

Существует два распространенных типа автоматических выключателей:

• Миниатюрные автоматические выключатели (MCB) встречаются в большинстве жилых и небольших коммерческих зданий. Этот тип выключателя имеет два способа срабатывания; тепловая перегрузка и магнитное отключение.

• Автоматические выключатели в литом корпусе (MCCB) используются в больших домах, коммерческих или промышленных объектах, где используется высокая сила тока. MCCB имеет только магнитное расцепление и обычно при необходимости может быть отремонтирован.

В пределах обоих типов выключателей MCB и MCCB есть несколько классов автоматических выключателей. Типы и классы различаются между жилыми и промышленными зданиями. В этой статье будут обсуждаться различные типы автоматических выключателей, доступных на рынке.

Почему важны осмотры домов

Пожалуйста, включите JavaScript

Почему важны осмотры домов

Что такое автоматический выключатель?

Автоматический выключатель — это защитное устройство с номинальным током, которое включает или отключает цепь с помощью переключателя.

Миниатюрные автоматические выключатели, также известные как стандартные автоматические выключатели, имеют два способа отключения цепи:

• Тепловая перегрузка: тепловая перегрузка возникает, когда происходит постепенное повышение температуры и силы тока между 100 % и 135 % пропускная способность цепи. Например, тепловая перегрузка выключателя на 20 ампер возникает при 27 ампер. Выключатель на 60 ампер испытает тепловую перегрузку при 81 ампер.

• Магнитное расцепление: магнитное расцепление возникает, когда в цепи возникает внезапный скачок тока. Магнитные контакты разъединяются, когда это происходит немедленно, отключая выключатель и обесточивая цепь.

В семейство миниатюрных автоматических выключателей входят выключатели с датчиками и микропроцессорами, такие как дуговые замыкания, комбинированные дуговые замыкания и автоматические выключатели замыкания на землю.

• Прерыватель цепи дугового замыкания (AFCI) представляет собой миниатюрный автоматический выключатель с микропроцессором, который контролирует электрический ток и запрограммирован на отключение при последовательном дуговом разряде.

• Комбинированный прерыватель цепи дугового замыкания (CAFCI) очень похож на дуговые выключатели, но они срабатывают как для последовательных, так и для параллельных дуг.

• Прерыватель цепи замыкания на землю (GFCI) представляет собой миниатюрный автоматический выключатель, обнаруживающий дисбаланс между горячим и нейтральным проводами, возникающий, когда электричество выходит из цепи неестественным образом.

Большинство автоматических выключателей в литом корпусе представляют собой только выключатели с магнитным расцеплением и состоят из частей, которые можно отремонтировать. Они распространены в крупных коммерческих или жилых помещениях, где требуется большое количество электроэнергии.

Другие менее известные типы автоматических выключателей включают шунтирующие выключатели и интеллектуальные выключатели .

Независимые выключатели обеспечивают дистанционное отключение цепей, например, на другой стороне комнаты. Примером этого является выключатель, который управляет большой вытяжкой и системой пожаротушения на кухне ресторана, где выключатель необходимо отключить дистанционно в случае пожара.

Интеллектуальные выключатели позволяют станции мониторинга контролировать выключатели и дистанционно управлять ими через низковольтную проводку. Примером этого является то, что магазины Big Box, например, могут получать уведомления об отключении электроэнергии в месте, находящемся за тысячи миль.

Как работают автоматические выключатели?

https://www.youtube.com/watch?v=wGFnooeA6Iw&t=8sВидео не может быть загружено, так как отключен JavaScript: как работает автоматический выключатель в замедленной съемке — искаженное восприятие — 4K (https://www.youtube.youtube .com/watch?v=wGFnooeA6Iw&t=8s)

Теперь, когда мы поняли, что такое автоматический выключатель, пришло время объяснить принцип его работы. Если у вас дома есть автоматический выключатель, это поможет вам понять его функции.

Во многих старых домах до сих пор есть коробки с предохранителями. Однако в электрических панелях (также называемых блоком выключателей) вместо предохранителей используются автоматические выключатели. Вы не можете использовать предохранители внутри коробок выключателей и наоборот. Выключатель может сработать и сбросить его. Предохранители являются жертвенными, то есть вы должны заменить их, когда они выходят из строя.

Кроме того, автоматический выключатель не имеет внутреннего предохранителя. Он работает за счет внутренних пружин и контактов, которые открываются и закрываются, чтобы контролировать поток электричества.

Автоматический выключатель работает за счет двух электродов, один из которых подвижный, а другой неподвижный. Когда электроды соприкасаются, цепь замыкается. При срабатывании автоматического выключателя контакты размыкаются, что приводит к размыканию цепи. Термическая защита от перегрузки по току или магнитная защита от перегрузки по току могут отключить выключатель в автоматических выключателях в жилых помещениях.

Если предположить, что цепь находится в замкнутом состоянии, чтобы вы могли создать цепь, логический индикатор активирует реле отключения, которое размыкает контакты при возникновении дуги.

Однако, когда несколько контактов соединены вместе, существует огромное временное изменение потенциала между соединениями, которое обеспечивает значительный переход электрона от высокого потенциала к низкому. Временный зазор создает диэлектрик, который позволяет электронам перемещаться от одного электрода к другому.

Электроны перемещаются от одного электрода к другому, когда изменение потенциала становится больше, чем диэлектрическая прочность. Это ионизирует диэлектрическую моду, что приводит к сильному воспламенению между двумя электродами. Зажигание называется ARC.

Даже если зажигание продлится всего несколько секунд, оно может повредить все устройство автоматического выключателя, что приведет к повреждению всего корпуса и оборудования.

Чтобы воспламенение не произошло, необходимо предварительно погасить диэлектрик, разделяющий электроды.

Почему возникает дуга

Следует внимательно следить за дугой во время работы автоматического выключателя. Дугообразование обычно происходит при неисправных корпусах. Дуга ведет к пути с минимальным сопротивлением, что приводит к значительному протеканию тока. Электричество всегда ищет способ заземлить себя и путь наименьшего сопротивления.

Дуговой разряд возникает, когда электричество вступает в контакт с проводником, из-за чего он отклоняется от намеченного пути.

Дуговой разряд нарушает работу автоматического выключателя. Дуга возникает по следующим причинам:

• Ионизированные частицы между двумя электродами
• Разница потенциалов между электродами

Многократное возникновение дуги в конечном итоге приведет к отказу выключателя.

https://www.youtube.com/watch?v=t5xPZNsh57EВидео не может быть загружено, так как JavaScript отключен: АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ – Как они работают и разные типы (https://www.youtube.com/watch?v= т5хПЗНш57Э)

Типы низковольтных автоматических выключателей Стандартные

Низковольтные автоматические выключатели рассчитаны на напряжение менее 1000 вольт.

Стандартный автоматический выключатель — это низковольтный автоматический выключатель, установленный внутри панелей автоматических выключателей, которые контролируют поток электрического тока в электрической цепи. Это могут быть как двухполюсные, так и однополюсные выключатели.

Однополюсный автоматический выключатель

Однополюсные выключатели (индивидуальные выключатели) имеют следующие характеристики:

• Они представляют собой один провод под напряжением
• Они используются в основном в розетках, осветительных приборах и небольших бытовых приборах
• Они обеспечивают питание 120 В в цепи
• Они могут удерживать от 15 до 30 А

Однополюсные автоматические выключатели контролируют ток одиночной цепи (120 В). Они срабатывают при перегрузке, скачке напряжения или коротком замыкании. Он состоит из одного провода под напряжением с нейтральным проводом.

Прерыватели цепи замыкания на землю (автоматические выключатели GFCI) защищают от замыкания линии на землю. Это те, которые электрики устанавливают во влажных помещениях, таких как прачечные, кухни и ванные комнаты. Они защищают вас от поражения электрическим током при перегрузке по току.

Автоматические выключатели дугового замыкания (автоматические выключатели AFCI) защищают от электрической дуги. Дуги обычно выделяют огромное количество тепла, что приводит к сжиганию других элементов, таких как дерево и другие изоляторы. Они срабатывают, когда электрическая проводка обнаруживает искрение.

Комбинированные прерыватели цепи дугового замыкания (CAFCI) защищают от всех типов электрических неисправностей. Электрики теперь используют выключатели CAFCI, где местные нормы требуют защиты как от дугового замыкания, так и от замыкания на землю.

Двухполюсный автоматический выключатель

Имеют следующие особенности:

• Защищают два провода под напряжением
• В основном применяются в таких приборах, как плиты, сушилки и нагреватели

3 В цепь

• Они могут удерживать от 30 до 200 ампер

Двухполюсные выключатели контролируют ток двойной цепи (всего 240 вольт). Обычно один большой выключатель располагается в двух отсеках для выключателей внутри электрических панелей.

Типы высоковольтных автоматических выключателей

Высоковольтные автоматические выключатели рассчитаны на напряжение 1000 вольт или выше в коммерческих или промышленных целях.

Воздушный автоматический выключатель

Воздушный автоматический выключатель работает в воздухе. В качестве гасящей среды здесь выступает дуга, находящаяся при атмосферном давлении. В большинстве стран этот разделитель заменен масляными автоматическими выключателями.

Воздушный автоматический выключатель можно использовать в ситуации, когда номинальное напряжение составляет 15 кВ. Масляный контур использовать нельзя, так как в таком случае он может загореться.

Доступны следующие типы:

• Плоский автоматический выключатель
• Воздушный автоматический выключатель

Плоский автоматический выключатель

Устройство имеет камеру (дугогасительную камеру), окружающую контакты.

Дугогасительная камера изготовлена ​​из огнеупорного материала и способствует охлаждению воздушного выключателя. Он имеет несколько отсеков с множеством делений, разделенных металлическими пластинами. Металлическое разделение действует как разделитель дуги, а небольшие отсеки действуют как мини-дугогасительная камера.

Когда дуга разделяется на несколько дуг, напряжения всех дуг становятся выше напряжения системы. Поэтому он идеально подходит для приложений с низким напряжением.

Воздушный автоматический выключатель

Воздушный автоматический выключатель идеально подходит для систем с напряжением 420 кВ, 245 кВ и выше. Существует как минимум два типа воздушных выключателей:

• Осевые
• Осевые со скользящим подвижным контактом

Резюме воздушных выключателей. низкая огнетушащая способность Обладает меньшей энергией дуги, что идеально подходит для частого применения. Воздушный компрессор большой мощности Ускорение гашения дуги Вероятность утечки давления воздуха в месте соединения воздухопровода Требует меньшего обслуживания Вероятность высокого подъема номинального напряжения отключения и тока повторного зажигания Автоматический выключатель имеет более высокую скорость Дуга имеет постоянную продолжительность для всех значений тока

Использование и применение воздушного автоматического выключателя

• Применяется как при высоких, так и при низких напряжениях и токах
• Применяется в заземлении и электрических системах разделения электроэнергии напряжением около 15 кВ
• Применяется для защиты генераторов, конденсаторов, трансформаторов, установок и электрических машин

Элегазовый выключатель

Здесь контакты, по которым проходит ток, работают в гексафториде серы. Обладает высокой электроотрицательностью и прекрасными изолирующими свойствами.

При столкновении молекулы газа SF6 со свободным электроном образуется отрицательный ион.

Образующиеся здесь отрицательные ионы тяжелее свободных электронов. Подвижность заряженных частиц в SF6 обычно меньше. Подвижность заряженных частиц имеет решающее значение при проведении тока через газы.

Таким образом, это означает, что менее подвижные заряженные и более тяжелые частицы в элегазе требуют более высокой диэлектрической прочности. Газ имеет низкую газообразную вязкость, что обеспечивает хороший теплообмен.

Эти автоматические выключатели в 100 раз эффективнее гасят дугу по сравнению с воздушными автоматическими выключателями. Поэтому он идеально подходит для электрических систем высокого и среднего напряжения от 33 кВ до 800 кВ.

Типы элегазовых автоматических выключателей

• Один прерыватель используется для напряжения до 220 В
• Два прерывателя используются для напряжения до 400 В

Вакуумные автоматические выключатели

В вакуумных автоматических выключателях для гашения дуги используется вакуум. Он может похвастаться отличными характеристиками прерывания, диэлектрического восстановления и способностью прерывать высокочастотный ток.

Вакуумный выключатель имеет два электрода, которые остаются замкнутыми в нормальных условиях эксплуатации. Если в системе возникает неисправность, отключающая катушка в выключателе срабатывает, что приводит к разъединению контакта.

Преимущества вакуумных выключателей:

• Бесшумные
• Компактные, долговечные и надежные
• Могут отключать ток короткого замыкания
• Не вызывают возгорания
• Предлагают высокая диэлектрическая прочность
• Вам потребуется меньше энергии для работы и контроля

Масляный автоматический выключатель

Масляные автоматические выключатели используют минеральное масло, поскольку оно обладает лучшими изоляционными свойствами, чем воздух.

Неподвижный и подвижный электроды помещаются в изоляционное масло. Когда ток разделяется, дуга разлагается и испаряется в газообразный водород, создавая таким образом пузырек водорода на дуге.

Высокий пузырек сжатого газа над дугой препятствует повторному возгоранию дуги. Тем не менее, масляный автоматический выключатель — это выключатель старой школы.

Существует как минимум два типа этого выключателя:

• Минимальный масляный выключатель
• Массовый масляный выключатель

Массовый масляный выключатель (BOCB)

. Он также используется для изоляции сред между токоведущими контактами и секциями заземления автоматического выключателя.

Принцип работы этого выключателя заключается в том, что при размыкании токоведущих контактов в масле между контактами возникает дуга. Установившаяся дуга генерирует быстро растущий газовый пузырь на дуге.

Подвижные контакты отходят от неподвижных, что приводит к увеличению сопротивления дуги. Повышенное сопротивление приведет к снижению температуры. Поэтому газообразование вокруг дуги уменьшится.

Гашение дуги в выключателе происходит при прохождении тока через ноль. Увеличение давления увеличивает деионизацию газа вокруг дуги, что приводит к гашению дуги. Таким образом, газообразный водород помогает охлаждать дугогашение этого автоматического выключателя.

Обзор масляных автоматических выключателей

Плюсы	Минусы
Масло обладает высокой диэлектрической прочностью.	Длительное время горения дуги
Обладает одним из лучших охлаждающих свойств благодаря разложению.	Не допускает высокой скорости отключения
Обеспечивает изоляцию между токоведущими частями и землей.
Масло поглощает энергию дуги при разложении.

Автоматический выключатель с минимальным содержанием масла

Этот выключатель использует масло в качестве прерывающей среды. Преимущество этого автоматического выключателя в том, что он требует меньше масла.

Summary of Minimum Oil Circuit Breakers

Pros	Cons
It needs a smaller space	Oil usually deteriorates due to carbonization
It needs less maintenance	It has a high вероятность возгорания или взрыва
Идеально подходит как для ручного, так и для автоматического управления	Увеличивается нагар из-за малого количества масла
Меньше стоимость отключающей способности	Нелегко удалять газы из пространств между контактами

Дальнейшая классификация зависит от различных типов, как показано ниже:

На основе класса напряжения

Автоматические выключатели в основном классифицируются в зависимости от напряжения, которое они используют. Здесь есть два типа:

• Низкое напряжение : Используются в основном для напряжений ниже 1000 В
• Высокое напряжение : Используются там, где напряжение выше 1000 В

В зависимости от типа установки на месте установки, как в открытом, так и в закрытом помещении. Они применяются при очень высоких уровнях напряжения. Закрытые автоматические выключатели используются внутри здания.

Однако внутренние конструкции, такие как функциональность и токоудерживающее оборудование, одинаковы.

В зависимости от типа внешнего исполнения

В эту категорию входят два типа автоматических выключателей, включая:

Тип бака с током: Коммутационное оборудование размещается в сосуде с максимальным потенциалом. Он также закрыт с использованием прерывателей и экранирующих сред. Этот тип распространен в Азии и Европе.

Тип мертвого резервуара: Коммутационное оборудование находится на базовом потенциале в сосуде. Он также закрыт с помощью прерывателей и экранирующей среды. В основном они используются в Соединенных Штатах.

В зависимости от отключающей среды

Это важная классификация и группировка автоматических выключателей. Они классифицируются на основе среды прерывания и подхода к разрушению дуги.

В большинстве случаев воздух и масло используются в качестве прерывающих сред. Существуют также вакуум и гексафторид серы, действующие как прерывающие среды.

Автоматические выключатели постоянного тока высокого напряжения

Это коммутационное устройство, которое блокирует общий ток в цепи. При повреждении он образует зазор между механическими контактами, переводя автоматический выключатель в разомкнутое состояние.

Разрыв цепи здесь несколько сложен, так как ток протекает однонаправленно. Важным применением этого выключателя является блокировка диапазона высокого напряжения постоянного тока в цепи.

Заключение

Мы надеемся, что теперь вы полностью понимаете различные типы автоматических выключателей для низковольтных и высоковольтных приложений.

При выборе лучшего автоматического выключателя для дома или офиса лучше всего учитывать различные факторы, включая тип конструкции, нагрузку по напряжению и способ монтажа. В случае сомнений обратитесь к квалифицированному электрику.

Источники:

• Типы автоматических выключателей и их значение
• Различные типы автоматических выключателей — их классификация

Различные типы автоматических выключателей: работа и применение [PDF]

В этой статье узнаете о различных типах автоматических выключателей с их работой и применением  объяснены с  Картинки .

Если вам нужен файл PDF ? Просто скачайте его в конце статьи.

Что такое автоматический выключатель?

Автоматический выключатель — это защитное устройство, которое защищает электрическую цепь от повреждений, вызванных перегрузкой по току или коротким замыканием. Основной функцией этого устройства является прерывание тока для защиты оборудования и предотвращения риска возгорания.

Электрический автоматический выключатель может управляться как вручную, так и автоматически для управления и защиты системы электроснабжения. Поскольку современные энергосистемы работают под большими токами, необходимо уделять особое внимание тому, чтобы они могли безопасно прерывать дугу, возникающую во время отключения автоматического выключателя.

По сравнению с предохранителем, который срабатывает только один раз и требует замены, автоматический выключатель можно сбросить вручную или автоматически, чтобы возобновить нормальную работу. Они доступны в различных размерах, от небольших приборов, защищающих слаботочные цепи, до отдельных бытовых приборов.

Кроме того, они также изготавливаются для распределительных устройств больших размеров. Они предназначены для защиты высоковольтных цепей, питающих весь город. Давайте обсудим его части и функции ниже.

Подробнее: Какие существуют типы конденсаторов? [PDF]

Circuit Breaker Parts

Following are the parts of a circuit breaker:

1. Frame or external casing
2. Operating mechanism
3. Electrical contacts
4. Arc extinguisher
5. Trip unit

#1 Frame или внешний корпус

Как следует из названия, корпус защищает все внутренние компоненты автоматического выключателя. Он также поддерживает компоненты и обеспечивает изоляцию для сдерживания дуги. В зависимости от используемого тока и напряжения они также доступны в трех формах: литые, изолированные и металлические.

№2 Приводной механизм

Все типы автоматических выключателей используют тот или иной метод отключения источника питания. К ним обычно относятся подпружиненные переключатели, электромагнитные, гидравлические и пневматические переключатели. Его функция заключается в размыкании или замыкании контактов автоматического выключателя.

#3 Электрические контакты

Функция контактов заключается в пропускании тока через автоматический выключатель, когда они замкнуты. Как правило, автоматический выключатель имеет два электрических контакта: статический контакт и временный контакт.

Дугогаситель №4

Обычно гасит дугу в случае неисправности. При размыкании контактов через зазор между торцевыми частями контакта может проскакивать электричество. Это вызывает электрическую дугу, которая может достигать очень высоких температур. Автоматический выключатель использует механизм гашения дуги (дугогаситель), чтобы предотвратить повреждение и повторное возникновение дуги.

Расцепитель #5

Расцепитель помогает обнаруживать аномальный ток в случае перегрузки по току и короткого замыкания. Это заставляет рабочий механизм размыкать контакты. Разомкнутая цепь не будет проводить электричество, потому что воздух или другой изолятор заблокировал протекание тока в петле.

Читайте также: Что такое изолятор и как он работает? [PDF]

Работа автоматического выключателя

Автоматические выключатели состоят из пар неподвижных и подвижных металлических контактов в дополнение к рабочей катушке. В обычных случаях, когда цепь замкнута, эти контакты соприкасаются друг с другом, позволяя течь электрическому току.

Например, эти подвижные контакты удерживаются вместе благодаря механическому давлению, оказываемому другим механизмом, таким как пружина или сжатый воздух. Под замкнутым автоматическим выключателем токоведущие контакты, известные как электроды, входят в зацепление друг с другом благодаря давлению пружины.

Коммутация и техническое обслуживание системы выполняются путем размыкания или замыкания плеч выключателя. Эти устройства открываются нажатием на спусковой крючок. Когда возникает неисправность в токе, протекающем через какую-либо часть системы, отключающая катушка выключателя находится под напряжением, оттягивая одну от другой, тем самым размыкая цепь.

Возникновение дуги в автоматическом выключателе

При работе каждого автоматического выключателя следует наблюдать именно за дугой. Следовательно, явление дугового разряда в автоматических выключателях возникает во время неисправных случаев. Например, когда существует широкий поток контактов, прежде чем занять оборонительную позицию и инициировать контакты.

Площадь контакта быстро уменьшается, когда контакты находятся в разомкнутом положении, а плотность тока увеличивается из-за высокого тока. Это явление определяет повышение температуры и выделение тепла, достаточное для прерывания ионизации среды.

Ионизированная среда действует как проводник и принимает дугу между контактами. Дуга создает путь с минимальным сопротивлением для контактов, и пока присутствует дуга, будет протекать огромный ток. Это условие прерывает работу автоматического выключателя.

Читайте также: Различные типы электродвигателей: их работа и использование [объяснение]

Типы автоматических выключателей

Ниже приведены типы автоматических выключателей, которые описаны ниже:

1. Автоматический выключатель переменного тока
2. Высоковольтный Автоматический выключатель
3. Автоматический выключатель низкого напряжения
4. Миниатюрный автоматический выключатель
5. Автоматический выключатель в литом корпусе
6. Автоматический выключатель постоянного тока
7. Автоматический выключатель HDVC
8. Выключатель масляной цепи
9. Выключатель с цепью масляной цепи
10. Минимальный выключатель масляной цепи
11. Выключатель воздушной цепи
12. Взрывочный выключатель воздушного взрыва
13. SF ₆ Огромный выключатель
14. Vacuum Breaker
15. 30
16. Vacuum Breaker Breaker
17. 930
18. Vacuum Breaker
9
19. 30
21. . Автоматический выключатель

#1 Автоматический выключатель переменного тока

Автоматический выключатель переменного тока — это защитный выключатель, обычно встроенный в электрическую систему вашего дома. Это похоже на переключатель, который помогает остановить подачу электричества к любому компоненту или устройству, потребляющему много энергии.

Высоковольтный автоматический выключатель №2

Крупные сети электропередачи обычно контролируются высоковольтными автоматическими выключателями. Этот тип автоматического выключателя используется с номинальным напряжением более 600 вольт. Они питаются от соленоидов с токоизмерительными защитными реле, управляемыми через трансформаторы тока.

Высоковольтные автоматические выключатели переменного тока доступны с номиналами до 765 кВ и до 1200 кВ. Эти автоматические выключатели могут быть устроены таким образом, чтобы обеспечить отключение одного полюса трехфазной линии, а не всех трех полюсов. Автоматические выключатели со всеми тремя полюсами используются для определенных классов неисправностей, повышая стабильность и доступность системы.

#3 Низковольтный автоматический выключатель

Низковольтный автоматический выключатель подходит для цепей с номинальным напряжением 600 вольт или менее. Наиболее часто используемый низковольтный автоматический выключатель представляет собой автоматический выключатель в литом корпусе. Автоматические выключатели низкого напряжения обычно используются в бытовых, коммерческих и промышленных целях.

Низковольтные автоматические выключатели в литом корпусе могут иметь электродвигатель для дистанционного управления. Эти типы также используются для приложений постоянного тока (DC), таких как линии метро постоянного тока.

Миниатюрный автоматический выключатель №4

Изображение: IndiaMart

Эти типы автоматических выключателей служат заменой предохранителям и используются для защиты цепи от избыточного тока. Миниатюрные автоматические выключатели представляют собой автоматические выключатели, которые размыкаются, когда протекающий через них ток превышает значение, на которое они установлены.

Защищают цепи низкого напряжения 240/415 В переменного тока с широким диапазоном номинальных токов ниже 125 В. Этот автоматический выключатель не нужно заменять каждый раз. Если возникает ошибка, ее можно использовать повторно. В основном они используются в быту, легкой промышленности и коммерческих целях.

Преимущества автоматического выключателя	Недостатки автоматического выключателя
Автоматический выключатель этого типа более чувствителен к току, чем предохранитель.	Они дороже предохранителей.
По его использованию можно легко определить неисправный участок электрической цепи.	Стоимость распределительного щита MCB также выше.
Он может обеспечить лучший интерфейс с помощью ручки по сравнению с предохранителем.	Установка и ремонт дороже предохранителя.

Автоматический выключатель №5 в литом корпусе

Автоматический выключатель в литом корпусе представляет собой автоматический выключатель с номинальным током до 2500 ампер. Обычно они наблюдаются там, где номинальный ток превышает пределы MCB (миниатюрного автоматического выключателя).

Этот автоматический выключатель работает с термомагнитным расцепляющим механизмом, где тепловой механизм используется для перегрузки, а магнитный — для условий короткого замыкания. Он может быстро рассеять ток около 10 000–200 000 ампер. Они защищают такое оборудование, как генераторы, электрические фидеры, конденсаторные батареи, двигатели и т. д.

Преимущества MCCB	Недостатки MCCB
MCCB компактен и занимает много места в конструкции панели.	Стоимость MCCB больше по сравнению с автоматическим выключателем типа MCB.
Они могут защитить электрическое оборудование от неисправных условий.	Автоматический выключатель этого типа требует регулярного обслуживания.
При обнаружении неисправности его можно легко сбросить или немедленно перезапустить.	Если внутри щита используется много автоматических выключателей, их необходимо охлаждать.

Читайте также: Как работает холодильная система?

Автоматический выключатель постоянного тока #6

Автоматический выключатель постоянного тока защищает электрооборудование, работающее от постоянного тока. Имеет дополнительные меры гашения дуги. Это относительно новые технологии для большинства домовладельцев, потому что большинство бытовых приборов используются в домашней работе с переменным током.

В этих автоматических выключателях используются программируемые логические контроллеры (ПЛК) от 24 В до 48 В постоянного тока. Хотя выключатели переменного и постоянного тока выглядят одинаково, но внутри они работают совершенно по-разному. Во время перегрузки внутренние контакты автоматических выключателей переменного и постоянного тока разъединяются для защиты цепи.

#7 Автоматический выключатель HDVC

Автоматический выключатель HVDC представляет собой коммутационное устройство, прерывающее нормальное протекание тока в цепи. Эти автоматические выключатели обеспечивают очень эффективный способ передачи энергии на большие расстояния. В настоящее время они используются в различных генерациях зеленой энергии.

Когда автоматический выключатель HVDC размыкается, выключатель замыкается в цепи LC. Из-за заряженного конденсатора ток разрядки начинает течь противоположно току нагрузки, который несет автоматический выключатель. Благодаря этому ток дуги начинает давать много натуральных нулей. Они подходят для сетчатых сетей постоянного тока и многополюсных звеньев постоянного тока.

Преимущества автоматического выключателя HVDC	Недостатки автоматического выключателя HVDC
Они обеспечивают как высокую эффективность, так и быстрое переключение.	HVDC требует преобразования, переключения, управления, доступности и обслуживания.
Система может быть намного меньше, чем другое традиционное оборудование.

Масляный автоматический выключатель №8

В этих типах автоматических выключателей используется изоляционное масло (которое имеет лучшую диэлектрическую прочность, чем воздух). Изоляционное масло является диэлектрической средой для гашения дуги и безопасного разрыва цепи. Подвижные контакты и неподвижные контакты погружены в изоляционное масло.

При разделении тока несущие контакты в масле начинаются в момент разъединения дуговых контактов в выключателе. Это связано с тем, что дуга в масле испаряется и разлагается на газ, в конечном итоге образуя пузырь вокруг дуги. Они используются в электрических сетях, подстанциях, линиях электропередач, а также в системах передачи и распределения.

Преимущества масляного выключателя	Недостатки масляного выключателя
Эти типы используют меньше масла и имеют более высокую диэлектрическую прочность .	Из-за присутствия масла может стать взрывоопасной смесью.
Масло в выключателе может поглощать энергию дуги при ее расширении.	Он легко воспламеняется и может стать причиной пожара.
Его использование может снизить риск возгорания.	Эти типы автоматических выключателей имеют большое время дуги.

Масляный автоматический выключатель №9

В автоматических выключателях этого типа используются масляные дугогасительные среды, а также изолирующие среды между токоведущими контактами и заземляющими частями выключателя. Количество масла, необходимого для этого автоматического выключателя, зависит от напряжения в сети.

Для масляного выключателя требуется большой бак, что увеличивает стоимость, а также увеличивает вес выключателя. Этот тип требует меньше места, потому что качество масла низкое. При этом для гашения дуги достаточно небольшого отрыва контактов.

Минимальный масляный автоматический выключатель #10

Минимальный автоматический выключатель использует масло в качестве отключающей среды. Этот тип автоматического выключателя будет удерживать прерывающий блок под напряжением в изолирующей камере. Поскольку требуется меньше масла, его называют автоматическим выключателем с минимальным количеством масла.

Читайте также: Типы резисторов и их применение [пояснено символами]

Воздушный автоматический выключатель №11

Как следует из названия, этот автоматический выключатель работает по воздуху. Воздушные автоматические выключатели защищают цепи низкого напряжения, в основном активируя и отключая большие токи.

В некоторых странах воздушные автоматические выключатели заменены масляными автоматическими выключателями, поскольку они работают эффективно. Таким образом, важность автоматического выключателя по-прежнему является лучшим вариантом для использования воздушных автоматических выключателей до 15 кВ. Автоматические выключатели используются в качестве защитных устройств для промышленных установок и электрических машин, таких как конденсаторы, генераторы, трансформаторы и т. д.0703 Поскольку в качестве рабочей среды в автоматическом выключателе используется воздух, он дешев и химически стабилен. В случае обрыва дуги возникает сильный шум при выпуске воздуха в окружающую среду. Воздушный выключатель может работать на высокой скорости. Проблема отключения тока в воздушном выключателе. Воздушный автоматический выключатель, в отличие от масляного, исключает пожароопасность. Проблемы с напряжением повторного включения.

Автоматический выключатель с воздушной струей №12

В воздушном выключателе в качестве среды гашения дуги используется струя воздуха под высоким давлением. Этот тип автоматического выключателя используется в приложениях высокого напряжения с открытой клеммой в диапазоне напряжений от 245 кВ и от 400 кВ до 765 кВ, особенно там, где требуется быстрое срабатывание выключателя.

По сравнению с SF ₆ и вакуумным автоматическим выключателем в настоящее время редко используется. Воздушный автоматический выключатель использует сжатый воздух или газ в качестве размыкающей или прерывающей среды. Воздушный автоматический выключатель предлагает множество функций, таких как быстрая работа, автоматическое включение, минимальное техническое обслуживание и многое другое.

#13 SF

₆ Автоматический выключатель

Автоматический выключатель SF ₆ представляет собой тип автоматического выключателя, в котором для гашения дуги используется газ гексафторид серы под давлением. Это сильный диэлектрический газ с лучшими изоляционными и дугогасящими свойствами, чем у воздуха или масла. Он обычно используется для гашения дуги в высоковольтных выключателях до 800 кВ на электростанциях и в электрических сетях.

Когда между контактами зажигается дуга, она поглощает из них свободные электроны и превращает их в отрицательные ионы, которые тяжелее электронов. Газ SF6 имеет низкую подвижность, что увеличивает диэлектрическую прочность среды, поскольку движение зарядов отвечает за протекание тока.

Преимущества элегаза 6 Автоматический выключатель	Недостатки элегаза 6 Автоматический выключатель
Преимущество газа SF6 заключается в том, что он устойчив и химически воспламеняется.	Дорогие из-за высокой стоимости SF6.
Содержит продукты разложения, поэтому нет риска возгорания или взрыва.	Внутренние детали в чистой и сухой среде требуют очистки во время периодического обслуживания.
Из-за высокой диэлектрической прочности SF6 электрический зазор значительно уменьшен.	Для перевозки специального объекта требуется поддержание качества газа.

Вакуумный автоматический выключатель №14

Этот тип автоматического выключателя в основном используется в электрических системах высокого напряжения для выполнения функции, аналогичной выключателям в домашнем электрощите. Функция этого устройства заключается в отключении питания от электрической розетки в случае короткого замыкания или электрической неисправности, чтобы можно было вручную отключить цепь, чтобы ее можно было отремонтировать.

Уникальной особенностью вакуумных выключателей является то, что они имеют свободное пространство. Производительность вакуумного выключателя в основном зависит от материала, используемого для токоведущих контактов, например Cu/Cr.

Преимущества выключателя	Недостатки выключателя
Срок службы больше, чем у других типов автоматических выключателей.	Недостатком ВТЗ является то, что он нежизнеспособен при напряжении выше 38 кВ.
Они компактны по размеру и не представляют опасности возгорания.	Создание вакуума требует высоких технологий.
Вакуум имеет высокую диэлектрическую прочность и не выделяет газ после работы.	При высоком напряжении автоматический выключатель становится дорогостоящим.

Однополюсный автоматический выключатель №15

В электрических панелях однополюсные выключатели выглядят как узкие выключатели. Однополюсные автоматические выключатели используются во многих приложениях, таких как розетки общего освещения, пылесосы, вентиляторы, электроинструменты, щипцы для завивки, наружное освещение, радиоприемники, компьютеры, DVD-плееры и воздушные компрессоры.

Однополюсные автоматические выключатели обычно подключаются с помощью провода под напряжением и нейтрального провода. Если в цепи однополюсного выключателя возникает перегрузка, сработает только этот конкретный выключатель.

Двухполюсный автоматический выключатель №16

В электрических щитах двухполюсные выключатели выглядят как двойные выключатели. Их также можно использовать для обслуживания устройств с цепями низкого напряжения, с центральными кондиционерами, сушилками, водонагревателями, плинтусами и даже джакузи.

Двухполюсные выключатели состоят из двух проводов под напряжением, соединенных с нейтральным проводом. С этой конструкцией, если когда-либо произойдет короткое замыкание в проводах любого полюса, сработают оба. Обычно они используются для обслуживания одной цепи 240 В, но также могут использоваться для обслуживания двух отдельных цепей 120 В.

Подведение итогов

Как мы уже говорили, автоматический выключатель является самой важной частью электрической сети, поскольку он защищает каждое устройство от короткого замыкания или повреждения. Это помогает определить местонахождение неисправности и области, затронутой ею. В настоящее время вакуумные и элегазовые выключатели получили широкое распространение благодаря их надежности и быстродействию.

---

Надеюсь, я рассказал все, что вы искали о «Типы автоматических выключателей» . Если у вас все еще есть какие-либо сомнения или вопросы по этой теме, оставьте комментарий ниже, я обязательно отвечу. Если вам понравилось, то поделитесь этим с друзьями.

Хотите получать бесплатные PDF-файлы прямо на свой почтовый ящик? Тогда подпишитесь на нашу рассылку.

[jetpack_subscription_form show_subscribers_total = «false» button_on_newline = «false» custom_font_size = «16px» custom_border_radius = «0» custom_border_weight = «1» custom_padding = «15» custom_spacing = «10» color submit_button_classes = «has-contrast has-border-border» -background has-accent-background-color» email_field_classes = «has-contrast-border-color» show_only_email_and_button = «true» success_message = «Успех! Только что было отправлено письмо для подтверждения вашей подписки.
