Что такое кнопочный пост управления. Какие бывают виды кнопочных постов. Для чего применяются кнопочные посты управления. Каковы основные характеристики и преимущества кнопочных постов. Как выбрать подходящий кнопочный пост управления.

Содержание

Что такое кнопочный пост управления и для чего он используется

Кнопочный пост управления представляет собой устройство, содержащее одну или несколько кнопок, предназначенных для управления различным электрооборудованием. Это важный элемент систем автоматизации и дистанционного управления в промышленности.

Основные функции кнопочных постов управления:

  • Включение и выключение оборудования
  • Пуск и остановка механизмов
  • Управление режимами работы устройств
  • Аварийное отключение
  • Подача сигналов в системах автоматики

Кнопочные посты широко применяются для управления электродвигателями, насосами, вентиляторами, конвейерами и другим промышленным оборудованием. Они обеспечивают удобное и безопасное дистанционное управление.


Основные виды и конструкции кнопочных постов

По конструкции и назначению выделяют следующие основные виды кнопочных постов управления:

Одиночные кнопочные посты

Содержат одну кнопку для простейших операций включения/выключения. Часто используются для пуска и остановки отдельных механизмов.

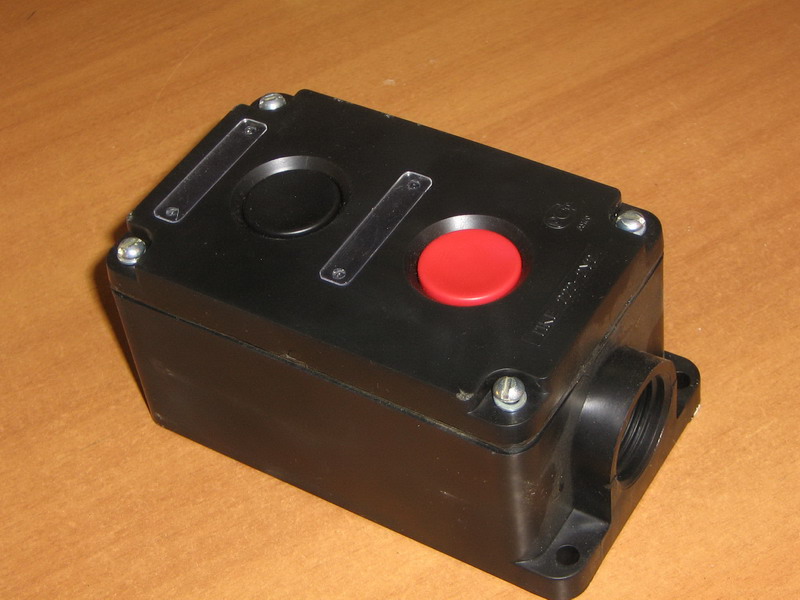

Многокнопочные посты

Включают несколько кнопок разного назначения, например «Пуск», «Стоп», «Вперед», «Назад». Позволяют реализовать более сложные алгоритмы управления.

Посты с переключателями

Помимо кнопок содержат переключатели режимов работы. Дают возможность выбирать различные режимы функционирования оборудования.

Посты с сигнальными лампами

Оснащены световой индикацией для отображения состояния управляемого оборудования.

Тельферные посты

Специализированные посты для управления тельферами и кран-балками. Имеют эргономичную конструкцию для удобного управления одной рукой.

Ключевые характеристики кнопочных постов управления

При выборе кнопочных постов следует учитывать следующие основные характеристики:


  • Количество и тип кнопок/переключателей
  • Номинальное напряжение и ток контактов
  • Степень защиты оболочки (IP)
  • Климатическое исполнение
  • Материал корпуса
  • Способ монтажа (настенный, встраиваемый и т.д.)
  • Наличие дополнительных элементов (индикаторы, ключ-марка)

Важно подобрать пост с подходящими характеристиками для конкретных условий эксплуатации и задач управления.

Преимущества использования кнопочных постов управления

Кнопочные посты обладают рядом важных достоинств:

  • Простота и надежность конструкции
  • Удобство и безопасность управления оборудованием
  • Возможность размещения в удобном для оператора месте
  • Наглядность органов управления
  • Высокая степень защиты от внешних воздействий
  • Долгий срок службы
  • Невысокая стоимость

Эти преимущества обусловили широкое распространение кнопочных постов в промышленных системах управления.

Особенности применения кнопочных постов во взрывоопасных зонах

Для использования во взрывоопасных помещениях и наружных установках применяются специальные взрывозащищенные кнопочные посты. Их особенности:


  • Взрывонепроницаемая оболочка
  • Специальные кабельные вводы
  • Антистатические материалы корпуса
  • Заземляющие зажимы
  • Маркировка взрывозащиты

Взрывозащищенные посты обеспечивают безопасное управление оборудованием в условиях возможного образования взрывоопасных смесей газов, паров или пыли.

Как правильно выбрать кнопочный пост управления

При выборе кнопочного поста следует учитывать несколько ключевых факторов:

  1. Назначение и требуемые функции управления
  2. Условия эксплуатации (температура, влажность, агрессивные среды)
  3. Требования по взрывозащите
  4. Электрические параметры управляемого оборудования
  5. Способ установки и монтажа
  6. Эргономические требования

Правильный выбор поста управления обеспечит надежное и удобное управление оборудованием в конкретных условиях применения.

Монтаж и подключение кнопочных постов управления

Монтаж кнопочных постов обычно выполняется в следующей последовательности:

  1. Выбор места установки с учетом удобства управления
  2. Крепление поста к поверхности или встраивание в панель
  3. Подвод кабеля через кабельный ввод
  4. Подключение проводов к контактам кнопок согласно схеме
  5. Проверка правильности подключения и работоспособности

При монтаже важно обеспечить герметичность ввода кабеля и надежность электрических соединений. Подключение должно выполняться при отключенном напряжении.

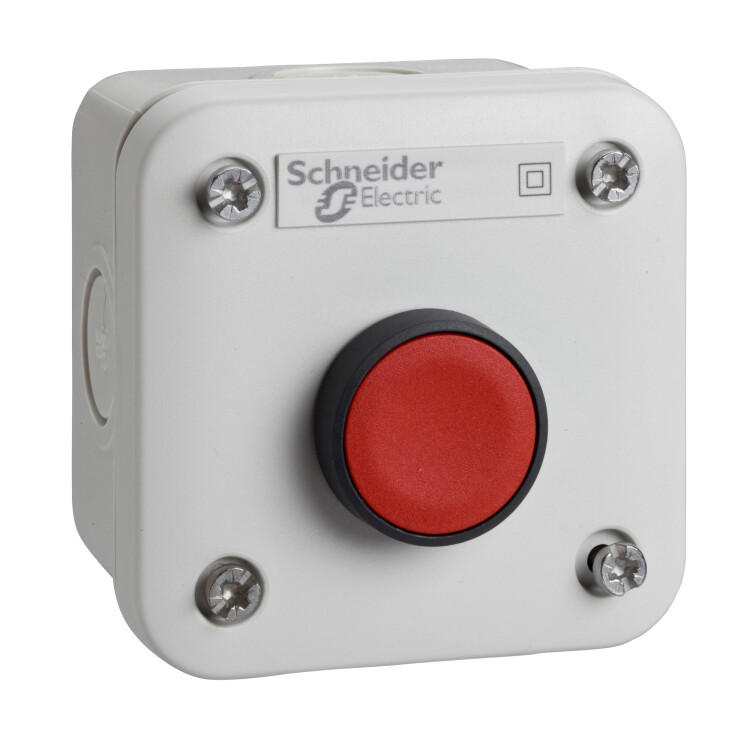

КНОПОЧНЫЙ ПОСТ 1 КНОПКА С ВОЗВРАТОМ XALD103
