Катушка для пирата из витой пары. Как сделать катушку для металлоискателя своими руками: пошаговая инструкция

Как изготовить катушку для металлоискателя в домашних условиях. Какие материалы понадобятся для самодельной катушки. Пошаговый процесс изготовления катушки для металлоискателя своими руками. Какие бывают виды катушек и чем они отличаются.

Материалы и инструменты для изготовления катушки металлоискателя

Для самостоятельного изготовления катушки металлоискателя потребуются следующие материалы и инструменты:

• Стеклотекстолит или другой листовой диэлектрик толщиной 3-5 мм
• Эпоксидная смола и отвердитель
• Медный эмалированный провод диаметром 0,5-0,8 мм
• Соединительный кабель
• Болты и гайки из пластика для крепления
• Лобзик или ножовка по металлу
• Наждачная бумага
• Паяльник и припой
• Кисточка для нанесения эпоксидной смолы

Выбор конкретных материалов зависит от желаемых характеристик будущей катушки. Для надежности лучше использовать качественные компоненты.

Пошаговый процесс изготовления катушки для металлоискателя

Рассмотрим основные этапы самостоятельного изготовления поисковой катушки:

1. Из листового диэлектрика вырезаем два диска — один диаметром 20-25 см, второй на 2 см больше.
2. В центре дисков просверливаем отверстия для ввода кабеля.
3. Склеиваем диски эпоксидной смолой, оставляя между ними зазор 5-7 мм для укладки витков.
4. Наматываем в образовавшийся паз 20-30 витков медного провода.
5. Закрепляем обмотку эпоксидной смолой.
6. Припаиваем к концам обмотки соединительный кабель.
7. Герметизируем место соединения проводов.
8. Крепим пластиковые ушки для штанги металлоискателя.
9. Покрываем всю катушку слоем эпоксидной смолы для защиты.

После полного высыхания эпоксидной смолы катушка готова к использованию. Проверяем ее работоспособность мультиметром.

Виды катушек для металлоискателей

Существует несколько основных типов поисковых катушек для металлоискателей:

Моно-катушка

Самая простая конструкция с одной обмоткой. Имеет среднюю чувствительность и глубину обнаружения. Подходит для начинающих поисковиков.

DD-катушка

Состоит из двух пересекающихся обмоток в форме цифры 8. Обеспечивает большую глубину и четкость разделения целей.

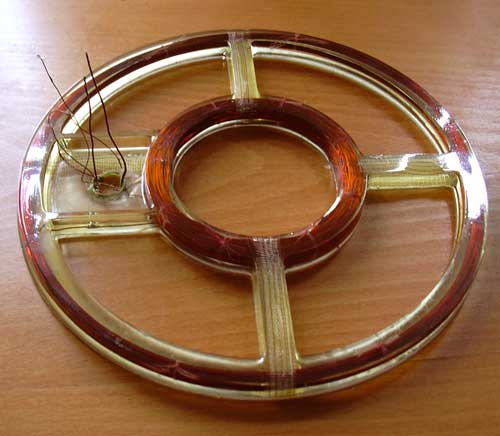

Концентрическая катушка

Имеет две круговые обмотки разного диаметра. Хорошо подходит для поиска на замусоренных участках.

Эллиптическая катушка

Имеет вытянутую форму для удобного поиска в труднодоступных местах.

Выбор типа катушки зависит от модели металлоискателя и условий поиска. Для самостоятельного изготовления проще всего сделать моно-катушку.

Преимущества самодельной катушки для металлоискателя

Изготовление поисковой катушки своими руками имеет ряд преимуществ:

• Экономия средств по сравнению с покупкой фирменной катушки
• Возможность сделать катушку нужного размера и формы
• Получение практического опыта и знаний о работе металлоискателя
• Гордость за самостоятельно изготовленное изделие

При соблюдении технологии самодельная катушка может не уступать по характеристикам заводским аналогам. Главное — аккуратность и внимание к деталям при изготовлении.

Настройка и проверка самодельной катушки

После изготовления катушки необходимо проверить ее работоспособность:

1. Измеряем сопротивление обмотки мультиметром — оно должно быть в пределах 0,5-2 Ом.
2. Проверяем отсутствие замыканий между витками и на корпус.
3. Подключаем катушку к металлоискателю и проводим воздушный тест.
4. Настраиваем баланс грунта металлоискателя с новой катушкой.
5. Проверяем глубину обнаружения на разных типах целей.

При необходимости корректируем количество витков или диаметр катушки для получения оптимальных характеристик. Правильно изготовленная самодельная катушка способна обеспечить высокую чувствительность металлоискателя.

Частые ошибки при изготовлении катушек для металлоискателей

При самостоятельном изготовлении поисковых катушек новички часто допускают следующие ошибки:

• Неправильный выбор материала корпуса катушки
• Некачественная изоляция обмотки
• Неточное соблюдение числа витков
• Плохая герметизация катушки
• Использование ферромагнитных крепежных элементов

Чтобы избежать этих ошибок, внимательно изучите технологию изготовления и используйте качественные материалы. При возникновении сомнений лучше проконсультироваться с опытными поисковиками.

Заключение

Изготовление поисковой катушки для металлоискателя своими руками — увлекательный процесс, позволяющий глубже понять принципы работы прибора. При должном старании самодельная катушка может не уступать по характеристикам заводским образцам. Главное — соблюдать технологию и уделять внимание качеству на всех этапах изготовления.

Катушка для импульсного металлоискателя из витой пары. — Мои статьи — Каталог статей

 Корзиночные датчики пользуются популярностью среди владельцев импульсных металлоискателей. Конструктивные особенности таких датчиков позволяют получить прирост глубины обнаружения мишеней до 20% по сравнению с «обычным” датчиком  аналогичного размера.Однако, они  сложны для самостоятельного изготовления, так как требуют высокой аккуратности и кропотливой работы по специальной укладке обмоточного провода.Предлагаем вашему вниманию датчик изготовленный из  компьютерной витой пары. Это специальный кабель для подключения компьютеров друг с другом в сети. Этот кабель состоит их четырех пар свитых между собой изолированных проводов, помещенных в общую внешнюю защитную оболочку. Провода в каждой паре достаточно плотно свиты друг с другом и имеют достаточно толстую пластиковую изоляцию.

Все это нужно для получения оптимальных параметров длинной линии для обеспечения низких потерь по передаче импульсных цифровых сигналов

Сечение проводников  кабеля витая пара в нашем случае составляет 0,51 мм.

 Для изготовления датчика вам понадобиться:

1. Витая пара — 3 метра.

2. Кусочек термотрубки 1,5 или 2,5 мм.

3. Корпус датчика металлоискателя (можно приобрести у нас)

4. Термоклей

В нашем интернет магазине, появился полный набор для изготовления катушки «Витая пара»

В корпус легко укладываются  3 витка кабеля. Учитывая, что он содержит восемь изолированных проводников, получаем, что при соответствующей распайке концов, мы можем получить обмотку из 24-х витков.

Выбираем кабель с  обозначением UTP  4PR  24AWG  CAT. 5E, внешний диаметр – около 4,5 мм. Обозначения кабеля могут немного различаться. Принципиальным являются   наличие четырех витых пар (а не двух), отсутствие экрана – витая пара должна быть неэкранированной (!!!), а также сечение проводников – наличие «24AWG» в обозначении – обязательно.

Создание обмотки корзиночного датчика происходит в следующей последовательности.

Отрезается кусок кабеля длиной 270 см.

 Находим середину (135см от концов кабеля).
 От середины отмеряем по 41 см в обе стороны и ставим метки



Соединяем скотчем или изолентой помеченные участки

 Свиваем провод с обеих концов одновременно.
При намотке всех 3-х витков необходимо следить, чтобы кабель укладывался,строго повторяя период обвивки предыдущих витков. В этом случае итоговая обмотка будет компактной, плотной и аккуратной.

 Концы кабеля фиксируются и отгибаются внутрь обмотки.. На длине 3,5 см от концов кабеля удаляется внешняя оболочка. Главное – не повредить внутренние проводники и их изоляцию!
Затем на свободном участке каждая витая пара раскручивается, чтобы в итоге получить 8 штук отдельных проводов для распайки.

Зачищаем провода соединяем и распаиваем согласно таблицы.

	Провода конца №1		Провода конца №2
			О	<─Вывод 2 обмотки
	О	<─соединяются─>	ОБ
	ОБ	<─соединяются─>	З
	З	<─соединяются─>	ЗБ
	ЗБ	<─соединяются─>	К
	К	<─соединяются─>	КБ
	КБ	<─соединяются─>	Г
	Г	<─соединяются─>	ГБ
Вывод 1 обмотки─>	ГБ

Получаем такой результат:

Изолируем термотрубками:

  Для подключения к электронному блоку использован многожильный электротехнический кабель марки ПВС 2х0,75. Это недорогой, доступный кабель.Отрезаем кусок кабеля длиной 1,2 м и  зачищаем концы на длину 1,5см и 3 см.Конец с длинными выводами распаивается в корпусе датчика, конец с короткими – в разъеме.

Второй конец кабеля затем продевается последовательно через:  хвостовик кабельного гермоввода, сальник гермоввода, корпус гермоввода, кронштейн датчика,   гайку гермоввода.  Корпус гермоввода с пропущенным через него кабелем привинчивается гайкой к кронштейну. Гайка затягивается и фиксируется от прокручивания в кронштейне термоклеем.  Затем конец кабеля пропускается в просверленное заранее для него отверстие диаметром 6 мм в верхней половинке корпуса датчика. В 4-6 также просверленных заранее отверстия диаметром 3 мм ввинчиваются саморезы из немагнитной нержавеющей стали размером М2,9х16 мм, которыми крепится кронштейн датчика, и затягиваются. После установки кронштейна необходимо отрегулировать длину конца кабеля, выходящего из половинки корпуса. Необходимо, чтобы неразделанная часть кабеля с оболочкой выходила наружу не более, чем на 1 мм. После подгонки длины выходящего кабеля он фиксируется затягиванием пружинного хвостовика гермоввода. Затем производится фиксация обмотки датчика в верхней половинке корпуса (на которой установлен кронштейн с кабелем). Для этого также используется термоклей, который достаточно нанести в двух местах окружности под обмоткой. Им же изолируются концы спаянных проводов витой пары. Наконец, соединяются пайкой выводы обмотки и концы кабеля. Распайка – произвольная. Оранжевый провод витой пары можно припаять к голубому проводу кабеля, а бело-голубой провод витой пары – к коричневому проводу кабеля, а можно и наоборот. В результате получаем следующий вид:



 Подготавливаем нижнюю половинку корпуса датчика(наносим клей на основе дихлорэтана) и обе половинки совмещаем.

 ! Работать с дихлорэтаном нужно под вытяжкой или на открытом воздухе из-за его токсичности.

Если при этом оказывается, что  обмотки немного выпирает и мешает свободному совмещению половинок корпуса, то тогда ее можно отформовать, слегка  «прикусывая» плоскогубцами по всей окружности. Кабель «витая пара» податлив и легко держит форму. Сборка закончена!

Данный датчик может быть использован с импульсными металлоискателями Tracker, Кощей и др. Он не будит уступать по глубине поиска соизмеримым по размерам датчикам других конструкций.

Данные полученные при испытаниях с металлоискателем Кощей 5И:

монета 5 коп СССР — 30 см.

Каска — 85 см.

Ворота железные 190 см.







Как увеличить глубину поиска металлоискателя? Катушка из витой пары для металлоискателя Самая глубинная катушка на мд самодельная

Clone PI-W и, вот, дело дошло до изготовления поисковой моно-катушки. А так как в настоящее время я испытываю некоторые финансовые затруднения, то передо мной стояла непростая задача — сделать катушку самому из максимально дешевых материалов.

Забегая вперед, сразу скажу, что с задачей я справился. В итоге у меня получился вот такой датчик:

Кстати говоря, получившаяся катушка-кольцо отлично подойдет не только для Clone, но и практически для любого другого импульсника (Кощей, Tracker, Пират).

Рассказывать буду очень подробно, так как дъявол зачастую кроется в деталях. Тем более, что коротких историй изготовления катушек в инете пруд пруди (типо, берем вот это, тут отрезаем, обматываем, склеиваем и готово!) А начинаешь делать сам и оказывается, что о самом важном упомянули вскользь, а кое о чем вообще забыли сказать… И получается, что все сложнее, чем казалось в самом начале.

Здесь такого не будет. Готовы? Поехали!

Задумка

Проще всего для самостоятельного изготовления мне показалась такая конструкция: берем диск из листового материала толщиной ~4-6 мм. Диаметр этого диска определяется диаметром будущей обмотки (в моем случае он должен быть равен 21 см).

Затем к этому блинчику с обоих сторон приклеиваем два диска чуть большего диаметра, чтобы получилась как бы шпулька для намотки проволоки. Т.е. такая сильно увеличенная по диаметру, но сплюснутая по высоте катушка.

Для наглядности попробую изобразить это на чертеже:

Надеюсь, основная задумка ясна. Просто три диска, склеенные между собой по всей площади.

Выбор материала

В качестве материала я планировал взять оргстекло. Оно отлично обрабатывается и клеится дихлорэтаном. Но, к сожалению, так и не смог найти его забесплатно.

Всякие колхозные материалы типа фанеры, картона, крышек от ведер и т.п. я сразу отбросил, как непригодные. Хотелось чего-то прочного, долговечного и желательно водонепроницаемого.

И тогда мой взор обратился к стеклоткани…

Ни для кого не секрет, что из стеклоткани (или из стекломата, стеклохолста) делают все, что душе угодно. Даже моторные лодки и бамперы для автомобилей. Ткань пропитывают эпоксидной смолой, придают ей нужную форму и оставляют до полного отвердения. Получается прочный, водостойкий, легкообратываемый материал. А это как раз то, что нам нужно.

Итак, нам нужно сделать три блинчика и уши для крепления штанги.

Изготовление отдельных частей

Блины №1 и №2

Расчеты показали, что для получения листа толщиной 5.5 мм нужно взять 18 слоев стеклоткани. Чтобы снизить расход эпоксидки, стеклоткань лучше заранее нарезать кружочками требуемого диаметра.

Для диска диаметром 21 см как раз хватило 100 мл эпоксидной смолы.

Каждый слой нужно тщательно промазать, а затем всю стопку положить под пресс. Чем больше будет давление, тем лучше — лишняя смола выдавится, масса конечного изделия станет чуточку меньше, а прочность чуточку больше. Я нагрузил сверху примерно сотню килограмм и оставил до утра. На следующий день получился вот такой блинчик:

Это самая массивная часть будущей катушки. Весит он — будь здоров!

Потом расскажу, как за счет этой запчасти можно будет ощутимо снизить массу готового датчика.

Точно таким же образом был сделан диск диаметром 23 см и толщиной 1.5 мм. Его масса — 89 г.

Блин №3

Третий диск клеить не пришлось. В моем распоряжении оказался лист стеклотекстолита подходящего размера и толщины. Это была печатная плата от какого-то древнего устройства:

К великому сожалению, плата была с металлизированными отверстиями, поэтому пришлось потратить какое-то время на их высверливание.

Я решил, что это будет верхний диск, поэтому проделал в нем отверстие под ввод кабеля.

Уши для штанги

Остатков текстолита как раз хватило на уши для крепления корпуса датчика к штанге. Выпилил по два кусочка на каждое ухо (чтобы было прочно!)

В ушах надо сразу же просверлить отверстия под пластиковый болт, так как потом будет очень неудобно этим заниматься.

Кстати, это крепежный болт для стульчака унитаза.

Итак, все составляющие нашей катушки готовы. Осталось все это склеить в один большой бутерброд. И не забыть завести внутрь кабель.

Сборка в одно целое

Сначала верхний диск из дырявого стеклотекстолита склеил со средним блинчиком из 18 слоев стеклоткани. На это ушло буквально несколько миллилитров эпоксидки — этого хватило, чтобы промазать обе склеиваемые поверхности по всей площади.

Монтаж ушей

С помощью лобзика пропилил пазы. В одном месте, естественно, слегка перестарался:

Чтобы ухи хорошо легли, сделал небольшой скос на краях пропилов:

Теперь надо было решить, какой вариант лучше? Уши-то можно поставить по-разному…

Катушки промышленного производства чаще сделаны по правому варианту, мне же больше нравится левый. Я вообще частенько принимаю левые решения…

По идее, правый способ лучше сбалансирован, т.к. крепление штанги оказывается ближе к центру тяжести. Но далеко не факт, что после облегчения катушки, ее центр тяжести не сместится в ту или иную сторону.

Левый способ крепления чисто визуально выглядит приятнее (ИМХО), к тому же в этом случае общая длина металлоискателя в сложенном виде будет на пару сантиметров меньше. Для того, кто планирует возить прибор в рюкзаке, это может оказаться важным.

В общем, я свой выбор сделал и приступил к вклеиванию. Обильно намазал бокситкой, надежно зафиксировал в нужном положении и оставил застывать:

После застывания, все торчащее с обратной стороны сошкурил наждачкой:

Ввод кабеля

Затем с помощью круглого надфиля подготовил канавки для проводников, завел соединительный кабель через отверстие и вклеил его намертво:

Для предотвращения сильных перегибов, кабель в месте ввода нужно было как-то усилить. Для этих целей я заюзал, невесть откуда взявшуюся у меня, вот такую резиновую фигнюшку:

Короче, настругал немного стеклоткани:

и круто замешал ее с бокситкой с добавлением пасты от шариковой ручки. Получилась вязкая субстанция, похожая на мокрые волосы. Таким составом можно замазывать любые щели без проблем:

Кусочки стекловолокна придают шпатлевке необходимую вязкость, а после застывания обеспечивают повышенную прочность клеевого шва.

Чтобы смесь как следует уплотнилась, а смола пропитала витки провода, обмотал все это изолентой в натяг:

Изолента должна быть обязательно зеленой или, на худой конец, синей.

После того, как все хорошенько застыло, мне стало интересно, насколько прочной получилась конструкция. Оказалось, что катушка спокойно выдерживает мой вес (около 80 кг).

На самом деле такая сверхпрочная катушка нам не нужна, гораздо важнее ее вес. Слишком большая масса датчика обязательно даст о себе знать болью в плече, особенно, если вы планируете вести длительный поиск.

Облегчайзинг

Чтобы уменьшить вес катушки, было решено выпилить некоторые участки конструкции:

Данная манипуляция позволила скинуть 168 грамм лишнего веса. При этом прочность датчика практически не уменьшилась, в чем можно убедиться благодаря данному видео:

Теперь задним умом понимаю, как можно было изготовить катушку еще немного легче. Для этого надо было заранее наделать больших отверстий в среднем блинчике (перед тем, как все склеивать). Что-то типа такого:

Пустоты внутри конструкции почти не сказались бы на прочности, но зато снизили бы общую массу еще грамм на 20-30. Сейчас, конечно, уже поздняк метаться, но на будущее учту.

Еще один путь облегчения конструкции датчика — уменьшить ширину наружного кольца (где уложены витки провода) миллиметров на 6-7. Конечно, это можно сделать и сейчас, но пока нет такой необходимости.

Финишная окраска

Нашел отличную краску для стеклотекстолита и изделий из стекловолокна — эпоксидная смола с добавлением красителя нужного цвета. Так как вся конструкция моего датчика изготовлена на основе бокситки, то краска на основе смолы будет иметь отличную адгезию, и ляжет как родная.

В качестве красителя черного цвета применил алкидную эмаль ПФ-115, добавляя ее до получения нужной укрывистости.

Как показала практика, слой такой краски держится очень прочно, а выглядит так, будто изделие обмакнули в жидкий пластик:

При этом цвет может быть любым в зависимости от используемой эмали.

Итоговая масса поисковой катушки вместе с кабелем после покраски — 407 г

Кабель отдельно весит ~80 грамм.

Проверка

После того, как наша самодельная катушка для металлоискателя была полностью готова, надо было проверить ее на отсутствие внутреннего обрыва. Самый простой способ проверки — тестером измерить сопротивление обмотки, которое в норме должно быть очень низким (максимум 2.5 Ома).

В моем случае сопротивление катушки вместе с двумя метрами соединительного кабеля оказалось в районе 0.9 Ом.

К сожалению, таким простым способом не получится выявить межвитковое замыкание, поэтому приходится рассчитывать на свою аккуратность при намотке. Замыкание, если оно есть, сразу же проявит себя после запуска схемы — металлоискатель будет потреблять повышенный ток и иметь крайне низкую чувствительность.

Заключение

Итак, считаю, что поставленная задача была выполнена успешно: мне удалось сделать очень прочную, водостойкую и не слишком тяжелую катушку из самых бросовых материалов. Список расходов:

• Лист стеклотекстолита 27 х 25 см — бесплатно;
• Лист стеклоткани, 2 х 0.7 м — бесплатно;
• Эпоксидная смола, 200 г — 120 руб;
• Эмаль ПФ-115, черная, 0.4 кг — 72 руб;
• Намоточный провод ПЭТВ-2 0.71 мм, 100 г — 250 руб;
• Соединительный кабель ПВС 2х1.5 (2 метра) — 46 руб;
• Кабельный ввод — бесплатно.

Теперь передо мной стоит задача изготовления точно такой же нищебродской штанги. Но это уже .

Металлоискатель Пират — один из лучших металлоискателей для новичка. Он прост и параметры удивляют. Однако всегда хочется добиться от устройства большего, как-то его улучшить. Вот я для данного металлоискателя сделал катушку 2 в 1. Просто пробовал, даже не думал, что характеристики улучшатся.

Когда сделал, то параметры поиска получились такие: 5 руб чистая чувствительность на 20 см, монетка из под водки (серебрянная) диаметром 12 мм чистая чувствительность на 15см (с щелчками 17-18 см)!!!То есть цветные металлы (типа серебра и золота) данный металлоискатель видит лучше, чем, например, никель. И ещё, важной характеристикой данной катушки (кроме усиленной чувствительности)-вся катушка равномерно видит металлы, по сравнению, с обыкновенной (по ободу видит лучше, а в центре хуже, и не такая чуйка).

Параметры катушки: большая катушка: оправа 20 см, намотано 20 витков;Меньшая катушка: оправа 9 см 5 витков. И обе катушки намотаны проводом 0,6 мм и подключены последовательно, получается одна катушка. И для крепкости я обе катушки плотно замотал нитками и полил их секундным клеем, но можно и лаком. Вот фото:

Потом я бор машинкой выравнивал эти горы, образовавшиеся при отдирании пенопласта, правда получилось не совсем ровно, но ничего после заливки катушка обработается.

Потом я вырезал из текстолита «уши» и сделал в них отверстия под пластиковый болт, а потом залил эпоксидной смолой.

Только используйте ОБЫЧНУЮ ЭПОКСИДКУ! Если будете использовать быстро отвердевающюю, то она пока вы ее мешаете встанет за пол минуты, и нагреется очень сильно! У меня обычная нагрелась, пенопласт просел, но катушка успела схватиться поэтому она не поменяла форму. Дальше вытаскиваем засохшую катушку из пенопласта и обрабатываем бор машинкой и болгаркой. Получилась вот такая конфетка:

Всем привет! Сегодня я поведаю вам о том, как без вмешательства в схему металлодетектора и без его замены на более совершенный увеличить глубину поиска. Эти варианты я не буду рассматривать, так как при неквалифицированном вмешательстве в схему прибора ее легко повредить и тогда о копе вы на некоторое время забудете, да и вскрытие блока полностью аннулирует гарантию. И даже если все нормально пройдет и мд сломается по гарантийному случаю, его бесплатно вам уже не отремонтируют. Да и новый прибор наверняка не каждый может просто так взять и купить. Стоят они недешево!

Ведь наверняка, если вы владелец недорого металлоискателя с маленькой моно катушкой, вы задавались таким вопросом. И в этой статье я постараюсь ответить на этот вопрос. И так, поехали!

Правильные настройки прибора — залог успешного копа. Правильно подобранная чувствительность в соответствии с замусоренностью места. Если вы ходите по распаханной деревне, особенно на месте домов, то чуйку стоит убавить, а вот если место чистое, то смело выкручивайте ее на максимум. У приборов покруче уже настроек куда больше. В этом и состоит задача — подобрать оптимальные параметры по месту копа. Если же выставить все на автомат, то конечно же, КПД поиска и глубина будет меньше.

Я экспериментировал с Explorer SE с 8 дюймовой катушкой. По полю ходил на полной чувствительности и даже были фантомы при поисках. А вот когда включить авточувствительность, фантомы сразу пропали. Поводил перед катушкой монеткой — глубина обнаружения резко уменьшилась.

Да и отстройка от грунта тоже решает. Уменьшает влияние грунта и тем самым на несколько сантиметров да увеличивает глубину. На мой взгляд тут как раз таки лучше использовать автоматическую отстройку — когда прибор сам следит за изменением грунта и сам же производит балансировку.

Ну и если вы ведете поиск рядом с линиями электропередач или подземными линиями связи, и если у вас металлоискатель не начального уровня, используйте отстройку от электропомех.

Ну и конечно же изучите инструкцию вашего металлоискателя и видеоинструкции, дабы в совершенстве владеть своим металлоискателем.

Большинство металлоискателей для новичков комплектуется небольшими моно катушками. Они неплохо подходят для поисков на замусоренных территориях, выцепляя среди мусора интересные цели. Да и дискриминация у таких катушек получше.

Но для глубинного поиска они не подойдут. В наше время почти все места выбиты. У поверхности многое уже вытащили, а на глубине еще имеются неплохие монетки и другие интересные нам предметы. И чтобы их взять, необходимо докупить катушки большего диаметра — рули. С ними глубина прибора, по сравнению со штатными катушками, заметно повышается. Но на мусорках такие катушки захлебываются, улавливая сразу несколько цветных и черных целей. А вот на чистых местах — красота!

Частота. На низкой частоте можно выжать наибольшую глубину на средние и крупные монеты, а на высокой частоте на мелочь типа денежек — полушек или чешуи.

Ну и конечно же, катуха не должна глючить и быть в отличном техническом состоянии.

От того, как ведется поисковая катушка, тоже зависит глубина. Если катушка высоко над поверхностью земли, то смело вычитайте это расстояние из поисковой глубины. Особенно это ярко выражено весной, при поиске по слежавшейся прошлогодней траве. Но некоторые, не замечая этого, сами высоко задирают катуху.

Также катушка всегда должна проводиться параллельно плоскости почвы. Но многие этим пренебрегают, особенно на концах каждой проводки. Считай, глубина на краях тоже потеряна, а с ней и находки.

Наушники намного повышают результативность копа. Во-первых, с наушниками ходишь как-то медленнее, а во-вторых, слышишь все глубинные сигналы и можно каждый из них перепроверить. Монет так попадается куда больше! А если в поле ветер, то он не заглушает отклики прибора, ну и не мерзнут уши 🙂 .

На глубину обнаружения влияют и природные факторы, не зависящие ни от нас, ни от приборов. Влажная почва куда лучше проводит электромагнитные волны, нежели сухая, а это значит, что после дождя глубина будет больше, чем в засуху.

Говорят, что перед грозой у металлоискателя как бы появляется второе дыхание и он начинает видеть чуть глубже. Причину такого я не знаю.

На этом все. Пишите в комментариях о своих способах увеличения глубины поиска!

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей.

Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики.

Pirat – это вовсе не завоеватель морских далей, а такое сокращение. PI – означает что этот металлодетектор импульсный, а rat – сайт автора данного мд, radioscot. Что касаемо отзывов, то пират завоевал славу простого и не дорогого прибора, обычно начинающие создатели детекторов начинают с его. Надежность зависит от автора и качества его сборки. После сборки, он сразу готов к работе, в настройке не нуждается.

Характеристики металлоискателя пират:

Здесь так же много зависит от создателя этого прибора, использованных деталей и диаметра катушки. Приведем, в качестве примера, заявленный автором значения:

• Напряжение питания 9 – 12 вольт.
• Потребляемый ток 30-40 мА.
• Глубина обнаружения монеты(25мм) – 20 см.
• Глубина обнаружения крупных металлов – 150 см.

Список деталей:

Список нужных деталей, для металлоискателя пират,приложен в виде изображения ниже. Все эти радиодетали достать не трудно, за исключением микросхемы компаратора, она относительно редкая, но в магазинах ее найти можно, достаточно их и в старой советской технике. Теперь вопрос какие нужны детали отпал, поехали дальше.

Схема металлоискателя пират

Классическая принципиальная схема пирата состоит на микросхеме ne555, вот ее рисунок.

Схема металлоискателя пират на NE555

Эта электросхема состоит из 2-ух блоков — генератора импульсов и компаратора. Вкратце, принцип работы таков: генератор импульсов посылает свои импульсы на один вход компаратора, а на второй вход компаратора подается импульс с катушки. Если на двух входах компаратора есть сигналы, то и на его выходе он тоже есть, сигнал с выхода идет на динамик, и он оповещает нас – металл тут. Кроме того, в интернете есть схемы, мд пират с использованием микросхем tl072 и к561ла7. Конкретной информации по к561ла7 найдено не было, поэтому если есть что сказать по этому поводу, ждем в комментарии, обязательно добавим к статье.

Схема металлоискателя пират на транзисторах

Это второй вариант схемы от разработчика. В качестве генератора тут используется не микросхема, а транзисторы, в оригинальном варианте советские KT-361 и KT-361. Но никто не запрещает эксперименты, иные транзисторы, похожие по параметрам, хорошо подойдут.

Схемы микроконтроллерных версий: пират 2, пират 3, пират 4, прилагаться не будут. Что касаемо схемы на золото, то тут не нужно каких-то отдельных манипуляций. Достаточно собрать обычный пират и испытать его, он должен реагировать на любые металлы. Некоторым нужно скачать схемы для печати, вы можете кликнуть на изображение и сохранить себе на компьютер. Если вы сделали переделку схемы своими руками, то будем рады добавить ваш вариант в статью.

Вот мы подробно и поговорили о схеме металлоискателя пират.

Плата металлоискателя пират

Плата на транзисторах

Вот, кстати, плата на tl072, если кому это интересно. На SMD деталях.

Размеры плат:

• На транзисторах — 30×76.
• На NE555 — 30×80.
• SMD на TL072 — 26×35.

Катушка для металлоискателя пират

Теперь поговорим о том, как сделать катушку для металлоискателя пират своими руками.

Есть много вариаций намотки катушки. Классический вариант – это взять провод ПЭВ 0.5 и намотать 25 витков на какой-нибудь оправе, радиусом 19-20 см. Запаивать рекомендуется напрямую, а как вся схема заработает, начинать экспериментировать с различными штекерами и переходниками. Если вы любите скрутки – их быть не должно, от этого очень зависит чувствительность.

Некоторые, делают катушку для металлоискателя пират, из витой пары. Это очень хороший вариант катушки. Чтобы сделать ее, нам нужно примерно 2.5 – 2.7 провода витой пары. Находим средину и делаем отметку, после делаем кольцо и тоже отмечаем как на рисунке ниже. Все это дело фиксируем и начинаем огибать кольцо концами с двух стороны. Делать это нужно плотно, без зазоров. Должно получиться около 3ех витков.

Распиновка проводов для катушки из витой пары

Глубинная катушка для металлоискателя пират.

Для повышения глубины и чувствительности металлоискателя пират, нужно грамотно сделать катушку. Методика такова:

1. Наматываем 25 витков.
2. Тестируем, отматывая по одному витку и отрезая их, чувствительность будет повышаться.
3. Находим тот момент, когда чувствительность начнет не возрастать, а понижаться.
4. Высчитываем число витков и наматываем новую катушку с этим количеством витков + 1 или 2 витка.
5. Максимальная чувствительность достигнута.

Так и повышается чувствительность пирата. Очень много так же зависит и от качества дорожек. Еще можно поиграться с резистором R7.

Параметры при которых была достигнута максимальная глубина:

• Количество витков — 10.
• Сопротивление катушки – 2 Ома.
• Толщина проволоки – 0.45.
• Диаметр – 20 см.
• Резистор R7 – 75 Ом.

Настройка металлоискателя пират

Не нуждается в спец настройке. Достаточно собрать плату и включить его. После 5-10 сек он начинает издавать звуки. Переменными резисторами настраиваем этот звук до щелчков — готово, это максимальная чувствительность, лопату в руки и вперед.

Металлоискатель пират не работает

Разберем перечень неисправностей, их причины и способы их устранения.

Неисправность: После сборки не издает признаков жизни.

Устранение: если вы паяли паяльными пастами или какими-либо кислотами, настоятельно рекомендуется протереть плату спиртом и просушить. Если это не помогает, то нужно проверять каждую деталь на исправность, это основные причины.

Неисправность: Греется NE555 или другая деталь.

Устранение: проверяем дорожки на наличие замыканий, проверяем номиналы и исправность всех деталей. Посмотрите советы из первой неисправности, пройдитесь по ним.

Металлоискатель пират с дискриминацией металлов

Металлоискатель пират подводный

Обычно собранный пират, уже готов к подводной охоте. Главное хорошо изолировать корпус и катушку — всю электронную часть. Ну и нужно придумать что-нибудь с индикацией. Если вы конечно не будут нырять с ним — то все можно оставить как есть, но вот под водой, звука вы не услышите. Обычно, для таких целей, делают световую индикацию.

Модернизация металлоискателя пират

Т.к пират очень прост, на него очень легко можно наслаивать различные примочки и улучшение. Некоторые из них, мы сейчас рассмотрим.

Тональный звук.

На пирата очень просто прикрутить тональный звук, схему и печатную плату вы увидите ниже.

Схема контроля разряда аккумулятора

Вот несколько улучшений, используй на здоровье.

Заключение: вот мы и разобрались как сделать самому металлоискатель пират. Статья достаточно полная, но, как и все – несовершенна. Если у вас есть дополнения к ней, то ждем в комментариях ниже.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Тематические материалы:

Обновлено: 02.09.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Катушка для импульсного металлоискателя Пират

 Корзиночные датчики пользуются популярностью среди владельцев импульсных металлоискателей.. Конструктивные особенности таких датчиков позволяют получить прирост глубины обнаружения мишеней до 20% по сравнению с «обычным” датчиком  аналогичного размера.Однако, они  сложны для самостоятельного изготовления, так как требуют высокой аккуратности и кропотливой работы по специальной укладке обмоточного провода.Предлагаем вашему вниманию датчик изготовленный из компьютерной витой пары. Это специальный кабель для подключения компьютеров друг с другом в сети. Этот кабель состоит их четырех пар свитых между собой изолированных проводов, помещенных в общую внешнюю защитную оболочку. Провода в каждой паре достаточно плотно свиты друг с другом и имеют достаточно толстую пластиковую изоляцию. Все это нужно для получения оптимальных параметров длинной линии для обеспечения низких потерь по передаче импульсных цифровых сигналов

Сечение проводников  кабеля витая пара в нашем случае составляет 0,51 мм.

 Для изготовления датчика вам понадобиться:

1. Витая пара — 3 метра.

2. Кусочек термотрубки 1,5 или 2,5 мм.

3. Корпус датчика металлоискателя (можно приобрести у нас)

4. Термоклей

В корпус легко укладываются  3 витка кабеля. Учитывая, что он содержит восемь изолированных проводников, получаем, что при соответствующей распайке концов, мы можем получить обмотку из 24-х витков.

Выбираем кабель с  обозначением UTP  4PR  24AWG  CAT.5E, внешний диаметр – около 4,5 мм. Обозначения кабеля могут немного различаться. Принципиальным являются   наличие четырех витых пар (а не двух), отсутствие экрана – витая пара должна быть неэкранированной (!!!), а также сечение проводников – наличие «24AWG» в обозначении – обязательно.

Создание обмотки корзиночного датчика происходит в следующей последовательности.

Отрезается кусок кабеля длиной 270 см.

 Находим середину (135см от концов кабеля).
 От середины отмеряем по 41 см в обе стороны и ставим метки



Соединяем скотчем или изолентой помеченные участки

 Свиваем провод с обеих концов одновременно.
При намотке всех 3-х витков необходимо следить, чтобы кабель укладывался,строго повторяя период обвивки предыдущих витков. В этом случае итоговая обмотка будет компактной, плотной и аккуратной.

 Концы кабеля фиксируются и отгибаются внутрь обмотки… На длине 3,5 см от концов кабеля удаляется внешняя оболочка. Главное – не повредить внутренние проводники и их изоляцию!
Затем на свободном участке каждая витая пара раскручивается, чтобы в итоге получить 8 штук отдельных проводов для распайки.

Зачищаем провода соединяем и распаиваем согласно таблицы.

	Провода конца №1		Провода конца №2
			О	<─Вывод 2 обмотки
	О	<─соединяются─>	ОБ
	ОБ	<─соединяются─>	З
	З	<─соединяются─>	ЗБ
	ЗБ	<─соединяются─>	К
	К	<─соединяются─>	КБ
	КБ	<─соединяются─>	Г
	Г	<─соединяются─>	ГБ
Вывод 1 обмотки ─>	ГБ

Получаем такой результат:

Поисковая катушка для металлоискателя своими руками

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

Катушка для импульсного металлоискателя из витой пары

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

• Отрезаем 2,7 метра провода.
• Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
• Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.

• Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:

• Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
• Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:

• Места спайки изолируем при помощи термотрубок или изоленты.

• Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
• Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
• Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:

• Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
• Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.

• Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

• Ворота железные – 190 см
• Каска – 85 см
• Монета 5 кос СССР – 30 см.

Большая катушка для импульсного металлоискателя своими руками.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

• Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.
• При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
• Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
• Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
• Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
• После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
• Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
• Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
• Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
• Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
• С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

Изготовление катушки для импульсного металлоискателя своими руками: 97 комментариев

Доброй ночи коллега. Будьте добры, дайте мне пожалуйста детально фото что к каким проводам соединять…..а то я малость запутался.

Если вы о катушке с витой пары то вот фото:
А вообще удобнее смотреть по таблице выше в статье — где О (оранжевое) — оранжевый провод, ОБ (белый с оранжевой полосой) и т.д.

Привет. Есть такой вопрос. Хочу сделать глубинку на пират размером 60 на 60, какой провод нужно взять, и сколько витков? Спасибо.

Здраствуйте.скажыте пожалуйста! А можна ли с помощью катушки из витой пары найти золото,серебро,медь?

Здравствуйте. Да можно. Но учтите, что все импульсные металлоискатели не очень хорошо видят цепочки. А с монетами, кольцами другими цельнымиизделиями проблем не будит!

Здравствуйте!
Хочу сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения в грунте была не менее 2,5 метров… Подскажите пожалуйста, какой диаметр самой катушки должен быть? Диаметр проволоки? И сколько витков мне нужно делать? Спасибо!

Здравствуйте!
Мне нужно сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения металла в грунте была не менее 2,5 метров… Подскажите пожалуйста… Какой диаметр катушки должен быть? Какой диаметр проволоки? И какое количество витков? Спасибо!

Добрый день. Скажите ,эту огромную катушку можно использовать на гаретт асе, количество витков останется таким же?

Добрый день. Нет, такие катушки могут работать с импульсными металлоискателя (Клон, Tracker, Кощей, Пулсстар и т.д.) и с Кощеем 25к в нем есть отдельно импульсный режим. Аська 250 такого не умеет. Так что к Гаррет АСЕ она не пойдет!

Доброе утро. Подскажите подойдут ли данные катушки для металоискателей ТЕРМИНАТОР ? Спасибо.

Нет, такая катушка для Терминатора не подайдет!

Привет. Могу я подсоединть этого большой катушку Гаррет ACE 250. Спосибо

Здравствуйте. Если я не ошибаюсь ,то Терминатор это фирма Фрагма. они импульсные. Я сам владелец метало искателя Фрагма рам 5, так что не смотря на то что они говорят что их металлоискатели работают только с ихнеми катушками , я думаю что он должен работать и с этой катушкой.

Вы ошибаетесь, Терминатор это не их проект, они могут или просто повторять этот металлоискатель или под его названием выпускать чтото свое!

а вот допустим датчик для маленьких предметов .Допустим переделать кощей 5и в подводник .Типа снайперки .диаметр 10-12 см .Какие параметры чтоб цепочку найти пусть в ущерб глубине и настроить в приборе ? заранее спасибо за труды .

С цепочками у импульсников у всех проблемы, независимо от размера катушки. Такие маленькие как 10-12 см. катушки не пробывал. А так лучший результат для поиска небольших целей показывала катушка Печатный Датчик. Она наиболее чувствительна к мелким монеткам и ювелирным украшениям, может если зделать маленькую карзинку см 10-15 результат будит еще лучше но намоточных данных для такой катушки я не встречал.

Спасибо за схему намотки , только у меня один вопрос остался скажите пожалуйста у Кощея четыре провода на разъеме , 2 на вход 2 на выход, а как быть вашей схемой у вас два провода? как соединить?

У кощея 5и, 2 провода на катушку и два для определения типа датчика. Эту корзинку можно подключить или вообще не соединяя контакты на определение типа датчика (Контакты2-3 в стандартном 5 пиновом разъеме) или впаяв туда резистор 30кОм и так и так работать будит нормально!

Доброго. Подскажите а к Тесоро Тежон (импульсник 17.3 кГц) можна сделать или заказать катушку (рамку 1мх1м) для глубины, а то нужно найти на глубине свыше 3 метров медные шайбы, там их оч.много. А заявленая глубина Тежона до 2метров. Или прийдёться покупать глубинник или магнитометр. Спс

Рамка к вашему металлоискателю работать не будит. И магнитометр вам не поможет, он видит феромагнитные металлы (т.е. черные) а медь он не увидит.
Вам нужен глубинник, например Кощей 5И, с вот такой рамкой http://detectori.com.ua/shop/127/desc/metalloiskatel-glubinnyj-koshhej-5ig-s-glubinnoj-ramkoj-1-2-1-2-metra

Доброго времени суток iskatel !Можете сбросить свой адрес почтового ящика ? Заинтересовался Кщеем-5ИМ, а он оказывается снят с призводства. А корзинка для Кощея может быть исполнена не из эмальпровода ,а из многожильного медного такого же сечения в ПВХ изоляции ?
Заранее благодарен .Петрович

Написал вам на Имеил!

можно изготовити катух на МД Сенатор.

у меня схема на базе 3к561ле5, очень простая,3 кандера,3 сопротивления ,одно переменное и1транз.кт315б.катуха диам.30см. Досталась по случаю.,(один чел выбросил после «ремонта» ),я подобрал,дал питание-труп . Всю распаял ,монтаж был на куске нефольг.гетин. Малость покумекав,решил задачу из этого материала.нарисовал ,спаял,дал 9в.-работает.очень стабильно.но чуйка слабовата,кусок железа с 1кг видет см на30,ведро -60см.,а на мелочь типа болт с ук.палец,шайба диам.2-3см не пикнет,алюм,медь -аж завывает до свиста. Нужда заставляет рыть землю,мой единственный заработок в нашей глуши.по молодости малость конструировал,но по звукотехнике,а вот с ми не сталкивался. я благодарен тем,кто нашел время и уделил внимание моему «роману»,но суть в другом… Железа много,но мой ми плохо видет глубже 30см,помогите увеличить чутье.
Заранее низкий поклон! Иван .54года.

То есть сам провод должен быть НЕ экранированым? И как себя даная катушка ведёт на Traker PI 2?

Нормально себя ведет! а вы видели импульсные металлоискатели с экранированными проводами.

Не пойму. А почему моё соо не отсылается?

Первое сообщение от пользователя, должно пройти модерацию… Дальше все сообщения будут добавлятся нормально..

Обращаюсь ко всем понимающих толк в конструировании, в частности МД и катушек к ним. Особо имею желание пообщаться с ИСКАТЕЛЕМ. Есть много вопросов и некоторые соображения. Может я от Вас чего — то возьму, а быть может и Вам кой — чего пригодится. Если ДА, то плиз координаты в личку: мыло, а еще лучше Скайп.

Доброго времени суток какую катушку посоветуете на мд. фортуна?

Доброго времени суток, подскажите пожалуйста какой провод, сколько витков и какой должен быть диаметр глубиной катушки на металлоискатель фантом, для поиска крупных предметов, что бы не сробатывала на гвозди, болты и так далее.
Заранее спасибо за ответ.

Что можете сказать о таких характеристиках катушки Пирата

Диаметр — 30 см…
3 витка витой пары с последовательной распайкой..
сопротивление — 5.5 Ом

Возможно, кто-то имел опыт за катушкою из витой пары ?

Ребята намотал катушку для кощей5и по инструкции 1.2*1.2метра нету тех показателей кто может подскажите пожалуйста как можно исправить

А ваш металлоискатель увидел ее как глубинную? вы установили перемычку, или переключатель для определения типа датчика?

Подойтет первая катушка на пирата?

хотелось бы поинтересовать возможно ли из fit детектора 3 в 1 сделать металоискатель для монет либо чего по более?Заранее спасибо!

Имею военный прибор ИМП 1971 года, неисправна катушка кто знает как сделать на этот прибор самодельную катушку?

Доброго времени суток, подскажите пожалуйста сколько витков проволки и какой должен быть диаметр глубиной катушки на металлоискатель пират, для поиска крупных предметов на большой глубене?
Заранее спасибо за ответ.

Доброго времени суток, подскажите ,пожалуйста, какой провод, сколько витков и какой должен быть диаметр глубинной катушки на металлоискатель «Геосканер М45» для обнаружения объекта на глубине до 8 метров.
Заранее спасибо за ответ.

При изготовлении металлоискателя можно убедиться, что основным элементом такой конструкции является катушка. Как правило, эта деталь состоит из медного провода. С помощью специальных импульсов, исходящих катушки, в грунте различной плотности можно идентифицировать металлические предметы.

Катушка металлоискателя представляет собой довольно простой элемент, поэтому сделать ее намотку самостоятельно будет не сложно. В качестве основы для работы можно взять детектор металлов «Малыш FM2». Катушка этого прибора должна быть намотана довольно точно. Опытные люди смогут сделать подобную работу самостоятельно. Новичку же лучше воспользоваться специализированным программным обеспечением. Для этого необходимо скачать, размещенный в конце статьи, файл программы Coil32.

Индуктивность катушки металлоискателя измеряется в единицах микрогенри. По схеме детектора это значение должно составлять 2290 mkH. Существует и инструкция по подбору толщины провода в зависимости от диаметра элемента.

В случае, если в наличии есть только провод с определенным сечением, а размер катушки нужен больше (или меньше), тогда на помощь приходит специальная программа. При запуске Coil32 должно появиться окно, которое показано на следующем рисунке:

В окне запущенной программы нужно нажать кнопку «PLUGINS», в открывшемся меню выбирают параметр «Multi loop». В этом подразделе должны отображаться необходимые для работы катушки. Если все выполнено последовательно, то на экране компьютера должно появиться окно:

В этом окне подробно изложено, какой диаметр провода подходит для определенного каркаса. Тут также можно найти значения параметра «Индуктивность».

Перед началом работ нужно выставить в ячейках необходимые параметры:

• индуктивность – 2290 mkH;
• толщина провода – 0,4 мм;
• оправа катушки – 111 мм.

После ввода этих параметров в окне программы потребуется нажать соответствующую кнопку для вычислений. Нужная информация появится справа, и будет иметь вид как на следующем рисунке:

Самостоятельный расчет параметров для намотки катушки металлоискателя с помощью соответствующего программного обеспечения покажется довольно легко. Программа сама определит для каждого диаметра и значений индуктивности оптимально подходящие сечение провода. Программа Coil32 доступна для скачивания в архивном файле.

Подошла очередь к самой кропотливой детали металлоискателя «Шанс» – поисковой катушки. Хотя, по многочисленным отзывам в Интернете, «Шанс» может работать с катушками любых импульсных металлоискателей, но для правильной обработки дискриминации и селекции, нужно изготовить катушку как можно ближе к параметрам катушки автора. В результате должна получиться катушка с малой паразитной ёмкостью, со следующими параметрами: L = 400 uH, R = 1,7 Ohm.

В авторском варианте каркас катушки изготавливался из оргстекла, толщиной 4 мм, у меня будет использоваться 5 мм гетинакс.

Вот так выглядит готовая поисковая катушка. Она состоит из 2-х частей, по 24 и 18 витков.

Для намотки катушки необходимо расчертить каркас и сделать в нём запилы. Легче всего будет распечатать и вырезать данный шаблон, приложить его к будущему каркасу и сделать заметки для запилов.
Синим и красным цветом обозначил размеры частей катушки, зелёным — запилы.

В итоге должен получится вот такой каркас.

Вот мой каркас (я немного переусердствовал с запилами, пришлось исправлять спичками).

Для намотки катушки использовал эмалированный провод диаметром 0,8 мм.

В начале начинаем мотать часть катушки с 24 витками.

Что бы был понятен принцип намотки, посмотрите на рисунок, так выглядит один виток. Коричневым с красными стрелками обозначена часть витка, которая нам видна, пунктиром обозначена часть витка, которая находиться на обратной стороне каркаса.

Вот так будет мотаться виток, если посмотреть на катушку с торца каркаса. Здесь коричневым обозначен каркас с запилами, чёрным — виток провода. Витки мотаются «змейкой».

Вот так выглядит первый виток на моём каркасе.

Далее продолжаем так же мотать 2-й виток.

А это со стороны торца каркаса, чёрным обозначен первый виток, красным — второй.

И так далее, пока не будет намотано 24 витка.

В итоге должно выглядеть вот так. Поскольку витки мотаются «змейкой», с одной стороны каркаса мы сможем увидеть только половину витков (12 шт.), вторая половина будет на обратной стороне.
Намотав первую часть катушки, переходим ко второй, содержащей 18 витков. Продолжаем мотать по такому же принципу, только на других запилах (у меня подложены спички, поскольку переусердствовал с запилами). В итоге на каждой стороне каркаса должно быть по 9 витков.

Вот так я вывел 2-й конец катушки.

Вот так в конечном итоге будет выглядеть поисковая катушка.

Измерить индуктивность у меня пока нет возможности, но сопротивление такое же как и у катушки автора – 1,7 Ом.

На этом всё, следующая часть про изготовление штанги для металлоискателя.

Глубинная катушка для металлоискателя своими руками

При изготовлении металлоискателей любых типов особое внимание следует уделять качеству поисковой катушки (катушек) и точной ее настройке на рабочую частоту поиска. От этого сильно зависит дальность обнаружения и стабильность частоты генерации. Часто случается, что при правильной и вполне работоспособной схеме частота «плавает», что может, конечно, объясняться и температурной нестабильностью применяемых элементов (в основном конденсаторов). Я лично собрал не один десяток разных металлоискателей и на практике температурная стабильность пассивных элементов все же не обеспечивает гарантированной стабильности частоты если сама поисковая катушка сделана небрежно и не обеспечена ее точная настройка на рабочую частоту. Далее будут даны практические рекомендации по изготовлению качественных катушек-датчиков и их настройке для однокатушечных металлоискателей. Изготовление хорошей катушки Обычно катушки металлоискателей мотают «внавал» на какой-либо оправке – кастрюле, банке и т.д. подходящего диаметра. Затем обматывают изолентой, экранирующей фольгой и снова изолентой. Такие катушки не обладают необходимой жесткостью конструкции и стабильностью, очень чувствительны к малейшей деформации и сильно меняют частоту даже при простом сдавливании пальцами! Металлоискатель с такой катушкой придется то и дело подстраивать и от ручки-регулятора ваши пальцы будут постоянно в больших болючих мозолях:). Часто рекомендуют такую катушку «залить эпоксидкой», но куда ее, эпоксидку, заливать, если катушка бескаркасная. Могу предложить простой и легкий способ изготовления качественной катушки, герметичной и стойкой ко всякого рода внешним воздействиям, обладающей достаточной жесткостью конструкции и, к тому же, обеспечивающей простое крепление к палке-штанге без всяких кронштейнов. Для каркаса катушки можно сделать, используя пластиковой короб (кабель-канал) подходящего сечения. Например, для 80 – 100 витков провода сечением 0,3…0,5 мм вполне подойдет короб сечением 15 Х 10 и меньше, в зависимости от сечения вашего конкретного провода для намотки. В качестве намоточного провода подойдет одножильный медный провод для слаботочных электрических цепей, продается в бухтах, типа CQR, КСПВ и т.д. Это медный нелуженый провод в полихлорвиниловой изоляции. Кабель может содержать от 2-х и более одножильных проводов сечением 0,3 … 0,5 мм в изоляции разных цветов. Снимаем внешнюю оболочку кабеля и получаем несколько нужных проводов. Такой провод удобен тем, что исключает возможность короткого замыкания витков при некачественной изоляции (как в случае провода с лаковой изоляцией марок ПЭЛ или ПЭВ, где мелкие ее повреждения на глаз не видны). Чтобы определить, какой длины должен быть провод для намотки катушки, нужно длину окружности катушки умножить на количество ее витков и оставить небольшой запас для выводов. Если нет отрезка провода нужной длины, можно сделать намотку из нескольких отрезков проводов, концы которых хорошо пропаять друг с другом и тщательно заизолировать изолентой или при помощи термоусадочной трубки. Снимаем крышку с кабельного канала и надрезаем боковые стенки острым ножом через 1 … 2 см: После этого кабель-канал легко может обогнуть цилиндрическую поверхность нужного диаметра (банку, кастрюли и др.), соответственно диаметру катушки металлоискателя. Концы каб.-канала склеиваются при этом между собой и получается цилиндрический каркас с бортиками. На такой каркас нетрудно намотать нужное количество витков провода и промазать их, например, лаком, эпоксидкой, или залить все герметиком. Сверху каркас с проводом закрывается крышкой каб.-канала. Если бортики этой крышки невысокие (это зависит от размера и типа короба), то боковые надрезы на ней можно не делать, потому что она итак достаточно хорошо гнется. Выходные концы катушки выводятся наружу рядом друг с другом. Таким образом получается герметичная катушка с хорошей жесткостью конструкции. Все острые края, выступы и неровности каб.-канала следует выровнять при помощи наждачной бумаги или же обмотать слоем изоленты. После проверки катушки на работоспособность (это можно сделать, подключив катушку даже без экрана к вашему металлоискателю по наличию генерации), заливки ее клеем или герметиком и механической обработки неровностей, следует сделать экран. Для этого берется фольга от электролитических конденсаторов или пищевая фольга из магазина, которая нарезается на полосы шириной 1,5 … 2 см. Фольга наматывается вокруг катушки плотно, без зазоров, внахлест. Между концами фольги в месте выводов катушки нужно оставить зазор 1 . 1,5 см, иначе образуется короткозамкнутый виток и катушка работать не будет. Концы фольги следует закрепить клеем. Затем сверху фольга обматывается по всей длине любым луженым проводом (без изоляции) по спирали, с шагом около 1 см. Провод обязательно должен быть луженым, иначе может иметь место несовместимый контакт металлов (алюминий-медь). Один из концов этого провода будет являться общим проводом катушки (GND). Потом вся катушка обматывается двумя-тремя слоями изоленты для защиты фольги-экрана от механических повреждений. Настройка катушки металлоискателя Настройка катушки на нужную частоту заключается в подборе конденсаторов, которые вместе с катушкой образуют колебательный контур: Реальная индуктивность катушки, как правило, не соответствует ее расчетному значению, поэтому добиться нужной частоты контура можно подбором соответствующих конденсаторов. Для облегчения подбора этих конденсаторов удобно сделать так называемый «магазин емкостей». Для этого можно взять подходящий переключатель, например типа П2К на 5 … 10 кнопок (или несколько таких переключателей с меньшим количеством кнопок), с зависимой или независимой фиксацией (все равно, главное, чтобы была возможность включать несколько кнопок одновременно). Чем больше будет кнопок на вашем переключателе, тем, соответственно, большее количество емкостей можно включить в «магазин». Схема простая и приведена ниже. Весь монтаж навесной, конденсаторы паяются прямо к выводам кнопок. Здесь приведен пример для подбора конденсаторов последовательного колебательного контура (два конденсатора + катушка) с емкостями около 5600 пФ. Переключая кнопки можно задействовать разные емкости, указанные на соответствующей кнопке. Кроме того, включая одновременно несколько кнопок, можно получить суммарные емкости. Например если одновременном нажать кнопки 3 и 4 получим суммарные емкости 5610 пФ (5100 + 510), а при нажатии 3 и 5 – 5950 пФ (5100 + 850). Таким образом можно создать необходимый набор емкостей для точного подбора нужной частоты настройки контура. Выбирать емкости конденсаторов в «магазине емкостей» нужно исходя из тех значений, которые даны в вашей схеме металлоискателя. На примере, который здесь дан, емкости конденсаторов по схеме указаны 5600пФ. Поэтому в «магазин» первым делом включены, конечно, эти емкости. Ну а далее берите емкости с меньшими номиналами ( 4700, 4300, 3900 пФ например), и совсем небольшими (100, 300, 470, 1000 пФ) для более точного подбора. Таким образом вы сможете простым переключением кнопок и их комбинацией получить очень широкий диапазон емкостей и настроить катушку на требуемую частоту. Ну а затем останется только подобрать конденсаторы с емкостью, равной той, какая получилась у вас в результате на «магазине емкостей». Конденсаторы с такой емкостью и следует ставить в рабочую схему. Следует иметь в виду, что при подборе емкостей сам «магазин» нужно подключать к металлоискателю именно тем проводом/кабелем, который и будет в дальнейшем использоваться, а провода подключения «магазина» к катушке нужно сделать как можно короче! Потому что все провода имеют еще и свою емкость. Для параллельного контура (один конденсатор + катушка) достаточно будет использовать в «магазине», соответственно, и по одному конденсатору на каждый номинал. Конденсаторы после их подбора лучше припаять прямо на выводы катушки, для чего удобно сделать небольшую монтажную пластинку из фольгированного текстолита и закрепить ее на штанге рядом с катушкой либо на самой катушке: В следующей статье мы рассмотрим методы улучшения стабильности питания и повышении громкости сигнала в наушниках. Автор – В. Барышев Обсудить статью МЕТАЛЛОИСКАТЕЛИ: О КАТУШКАХ КОМПАНИЯ УСЛУГИ РЕСУРСЫ И СЕРВИСЫ Непрерывная работа с максимальными настройками глубины может помочь извлечь глубоко залегающие цели. В другом случае настраивать глубину нецелесообразно. Тестировать увеличение глубины обнаружения лучше всего в специально подготовленном для этого месте в поле или на собственном земельном участке. Вот 9 советов о том, как добиться максимальной производительности катушки металлоискателя по глубине. 1. Чувствительность Настройка чувствительности — самый популярный способ увеличить глубину. Обычно, когда повышается чувствительность, увеличивается и глубина. Но имейте в виду, что есть и побочный эффект, поскольку слишком высоко взвинченная чувствительность может снизить вероятность идентификации цели, а также свести вас с ума постоянными хаотично издаваемыми звуками. 2. Баланс грунта Каждый современный металлоискатель обычно имеет функцию баланса грунта. Правильно определить его и установить — это прямой путь к увеличению глубины. Ведь от минерализации почвы многое зависит, в том числе и то, на какой глубине вы будете обнаруживать цели. 3. Проводите катушкой как можно ближе к земле Простой расчет: если вы сможете приблизить катушку к земле на 1,5 см, то и глубина обнаружения увеличится на те самые 1,5 см. Иногда этого бывает достаточно, чтобы поймать слабый сигнал от монеты. Иногда трава мешает перемещать катушку ближе к земле. В таком случае берите катушку побольше и потяжелее, ей проще смять растительность. Однако позаботьтесь о ее дополнительной защите. 4. Снижение дискриминации Очень глубоко залегающие цели часто определяются металлоискателем неправильно. Но вы никогда не засечете эти многочисленные ложные срабатывания, если уровень дискриминации слишком высокий, например, как при программах «Монеты». Уменьшение дискрима до минимума может привести к успеху. Может быть, вы откопаете древний артефакт, а не очередной гвоздь. 5. Устранение помех Очень много помех идет в цивилизованных местах, а также около линий электропередач и закопанных кабелей. Работающие электроприборы тоже достаточно сильно фонят. Обычно в таких случаях снижают чувствительность, а это уменьшает глубину. Поэтому лучше постарайтесь работать подальше от помех. Также выключите мобильник и уберите из карманов все металлические предметы. Не носите обувь с металлическим элементами. Не складывайте пели кабеля от катушки на саму катушку. 6. Специальные настройки и девайсы Изучите инструкцию к своему металлоискателю вдоль и поперек. Ваш прибор может иметь некие уникальные параметры, которые могут помочь вам лучше слышать и видеть глубинные цели. Некоторые детекторы бывают специально созданы для того, чтобы усиливать глубокие, но слабые сигналы, например, в последнее время было некоторое оживление среди отечественных поисковиков по поводу глубинной прошивки металлоискателя АКА Signum MFT. Или также хороший результат дает использование глубинных насадок. XP выпустила такую недавно для Deus. 7. Большая катушка Поисковые катушки больших размеров дают большую глубину обнаружения и более четкие показания от целей. Осторожно! Большая катушка может иметь большой вес. Поэтому к металлоискателю хорошо было бы приобрести специальную разгрузку, которая облегчает ношение прибора. Напомним, что большая катушка не может быть эффективной на сильно замусоренных железом участках и на высокоминерализованных почвах. 8. Экспериментируйте со скоростью проводки К примеру, быстрое передвижение с Fisher F75 дает больше шансов на обнаружение глубоких целей, чем медленное. Опять же обращайтесь к руководству пользователя и неустанно проводите тесты — какая скорость передвижения для вашего металлоискателя дает более глубоко проникающий сигнал. 9. Носите наушники Если вы используете обычный динамик металлоискателя, то вы вполне закономерно можете банально не различать сигналы от глубинных целей. В наушниках вы отвлекаетесь от внешних шумов и улавливаете быстрые, слабые сигналы. Если наушники вы использовать по каким-либо причинам вы не хотите, то попробуйте провести серию воздушных тестов и запомнить звуки для наиболее отдаленных целей. Иногда крошечные, незаметные изменения в аудио-тоне не отражаются на дисплее металлоискателя. Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками. Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.). Катушка для импульсного металлоискателя из витой пары Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана! Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара: Отрезаем 2,7 метра провода. Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки. Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой. Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится: Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь. Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности: Места спайки изолируем при помощи термотрубок или изоленты. Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем. Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д. Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное: Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится! Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно. Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению. При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные: Ворота железные – 190 см Каска – 85 см Монета 5 кос СССР – 30 см. Большая катушка для импульсного металлоискателя своими руками. Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла. Итак, процесс изготовления катушки для импульсных металлоискателей: Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1. При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП. Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см. Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше. Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой. После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой. Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку». Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться. Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины. Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки. С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой. Изготовление катушки для импульсного металлоискателя своими руками: 97 комментариев Доброй ночи коллега. Будьте добры, дайте мне пожалуйста детально фото что к каким проводам соединять…..а то я малость запутался. Если вы о катушке с витой пары то вот фото: А вообще удобнее смотреть по таблице выше в статье — где О (оранжевое) — оранжевый провод, ОБ (белый с оранжевой полосой) и т.д. Привет. Есть такой вопрос. Хочу сделать глубинку на пират размером 60 на 60, какой провод нужно взять, и сколько витков? Спасибо. Здраствуйте.скажыте пожалуйста! А можна ли с помощью катушки из витой пары найти золото,серебро,медь? Здравствуйте. Да можно. Но учтите, что все импульсные металлоискатели не очень хорошо видят цепочки. А с монетами, кольцами другими цельнымиизделиями проблем не будит! Здравствуйте! Хочу сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения в грунте была не менее 2,5 метров… Подскажите пожалуйста, какой диаметр самой катушки должен быть? Диаметр проволоки? И сколько витков мне нужно делать? Спасибо! Здравствуйте! Мне нужно сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения металла в грунте была не менее 2,5 метров… Подскажите пожалуйста… Какой диаметр катушки должен быть? Какой диаметр проволоки? И какое количество витков? Спасибо! Добрый день. Скажите ,эту огромную катушку можно использовать на гаретт асе, количество витков останется таким же? Добрый день. Нет, такие катушки могут работать с импульсными металлоискателя (Клон, Tracker, Кощей, Пулсстар и т.д.) и с Кощеем 25к в нем есть отдельно импульсный режим. Аська 250 такого не умеет. Так что к Гаррет АСЕ она не пойдет! Доброе утро. Подскажите подойдут ли данные катушки для металоискателей ТЕРМИНАТОР ? Спасибо. Нет, такая катушка для Терминатора не подайдет! Привет. Могу я подсоединть этого большой катушку Гаррет ACE 250. Спосибо Здравствуйте. Если я не ошибаюсь ,то Терминатор это фирма Фрагма. они импульсные. Я сам владелец метало искателя Фрагма рам 5, так что не смотря на то что они говорят что их металлоискатели работают только с ихнеми катушками , я думаю что он должен работать и с этой катушкой. Вы ошибаетесь, Терминатор это не их проект, они могут или просто повторять этот металлоискатель или под его названием выпускать чтото свое! а вот допустим датчик для маленьких предметов .Допустим переделать кощей 5и в подводник .Типа снайперки .диаметр 10-12 см .Какие параметры чтоб цепочку найти пусть в ущерб глубине и настроить в приборе ? заранее спасибо за труды . С цепочками у импульсников у всех проблемы, независимо от размера катушки. Такие маленькие как 10-12 см. катушки не пробывал. А так лучший результат для поиска небольших целей показывала катушка Печатный Датчик. Она наиболее чувствительна к мелким монеткам и ювелирным украшениям, может если зделать маленькую карзинку см 10-15 результат будит еще лучше но намоточных данных для такой катушки я не встречал. Спасибо за схему намотки , только у меня один вопрос остался скажите пожалуйста у Кощея четыре провода на разъеме , 2 на вход 2 на выход, а как быть вашей схемой у вас два провода? как соединить? У кощея 5и, 2 провода на катушку и два для определения типа датчика. Эту корзинку можно подключить или вообще не соединяя контакты на определение типа датчика (Контакты2-3 в стандартном 5 пиновом разъеме) или впаяв туда резистор 30кОм и так и так работать будит нормально! Доброго. Подскажите а к Тесоро Тежон (импульсник 17.3 кГц) можна сделать или заказать катушку (рамку 1мх1м) для глубины, а то нужно найти на глубине свыше 3 метров медные шайбы, там их оч.много. А заявленая глубина Тежона до 2метров. Или прийдёться покупать глубинник или магнитометр. Спс Рамка к вашему металлоискателю работать не будит. И магнитометр вам не поможет, он видит феромагнитные металлы (т.е. черные) а медь он не увидит. Вам нужен глубинник, например Кощей 5И, с вот такой рамкой http://detectori.com.ua/shop/127/desc/metalloiskatel-glubinnyj-koshhej-5ig-s-glubinnoj-ramkoj-1-2-1-2-metra Доброго времени суток iskatel !Можете сбросить свой адрес почтового ящика ? Заинтересовался Кщеем-5ИМ, а он оказывается снят с призводства. А корзинка для Кощея может быть исполнена не из эмальпровода ,а из многожильного медного такого же сечения в ПВХ изоляции ? Заранее благодарен .Петрович Написал вам на Имеил! можно изготовити катух на МД Сенатор. у меня схема на базе 3к561ле5, очень простая,3 кандера,3 сопротивления ,одно переменное и1транз.кт315б.катуха диам.30см. Досталась по случаю.,(один чел выбросил после «ремонта» ),я подобрал,дал питание-труп . Всю распаял ,монтаж был на куске нефольг.гетин. Малость покумекав,решил задачу из этого материала.нарисовал ,спаял,дал 9в.-работает.очень стабильно.но чуйка слабовата,кусок железа с 1кг видет см на30,ведро -60см.,а на мелочь типа болт с ук.палец,шайба диам.2-3см не пикнет,алюм,медь -аж завывает до свиста. Нужда заставляет рыть землю,мой единственный заработок в нашей глуши.по молодости малость конструировал,но по звукотехнике,а вот с ми не сталкивался. я благодарен тем,кто нашел время и уделил внимание моему «роману»,но суть в другом… Железа много,но мой ми плохо видет глубже 30см,помогите увеличить чутье. Заранее низкий поклон! Иван .54года. То есть сам провод должен быть НЕ экранированым? И как себя даная катушка ведёт на Traker PI 2? Нормально себя ведет! а вы видели импульсные металлоискатели с экранированными проводами. Не пойму. А почему моё соо не отсылается? Первое сообщение от пользователя, должно пройти модерацию… Дальше все сообщения будут добавлятся нормально.. Обращаюсь ко всем понимающих толк в конструировании, в частности МД и катушек к ним. Особо имею желание пообщаться с ИСКАТЕЛЕМ. Есть много вопросов и некоторые соображения. Может я от Вас чего — то возьму, а быть может и Вам кой — чего пригодится. Если ДА, то плиз координаты в личку: мыло, а еще лучше Скайп. Доброго времени суток какую катушку посоветуете на мд. фортуна? Доброго времени суток, подскажите пожалуйста какой провод, сколько витков и какой должен быть диаметр глубиной катушки на металлоискатель фантом, для поиска крупных предметов, что бы не сробатывала на гвозди, болты и так далее. Заранее спасибо за ответ. Что можете сказать о таких характеристиках катушки Пирата Диаметр — 30 см… 3 витка витой пары с последовательной распайкой.. сопротивление — 5.5 Ом Возможно, кто-то имел опыт за катушкою из витой пары ? Ребята намотал катушку для кощей5и по инструкции 1.2*1.2метра нету тех показателей кто может подскажите пожалуйста как можно исправить А ваш металлоискатель увидел ее как глубинную? вы установили перемычку, или переключатель для определения типа датчика? Подойтет первая катушка на пирата? хотелось бы поинтересовать возможно ли из fit детектора 3 в 1 сделать металоискатель для монет либо чего по более?Заранее спасибо! Имею военный прибор ИМП 1971 года, неисправна катушка кто знает как сделать на этот прибор самодельную катушку? Доброго времени суток, подскажите пожалуйста сколько витков проволки и какой должен быть диаметр глубиной катушки на металлоискатель пират, для поиска крупных предметов на большой глубене? Заранее спасибо за ответ. Доброго времени суток, подскажите ,пожалуйста, какой провод, сколько витков и какой должен быть диаметр глубинной катушки на металлоискатель «Геосканер М45» для обнаружения объекта на глубине до 8 метров. Заранее спасибо за ответ.

Как сделать катушку для металлоискателя своими руками

Начнем с изготовления приспособления, с помощью которого будем наматывать катушку. Нам потребуется кусок доски размером не менее 18 на 18 сантиметров, гвозди и кембрик. Гвозди должны быть такого диаметра, чтобы кембрики, достаточно свободно одевались на них.

На доске рисуем круг диаметром 16 сантиметров и по кругу вбиваем минимум 16 гвоздей равномерно распредилив их. Гвозди должны торчать из доски не менее чем на два сантиметра. Откусываем у гвоздей шляпки, одеваем на гвозди кембрики. Длинна кембриков должна быть равна или чуть больше длинны торчащего гвоздя. Приспособление готово.

Как вы поняли диаметр нашей катушки – 16 см. Мотать будем медным проводом диаметром примерно 0.3 мм. Наматываем на наше приспособление 80 витков провода, затем стягиваем в 12 местах получившуюся катушку толстыми нитками и снимаем ее с приспособления. Если пропитать катушку эпоксидной смолой, то повысится стабильность частоты поискового генератора и катушка будет надежно защищена от попадания влаги.

Длинна выводов катушки, должна быть примерно 4 см. При намотке витки не должны быть сильно натянуты, но и болтаться тоже не должны. Плотно обматываем катушку одним слоем изоленты, но так, чтобы витки не натягивались. Для этого предварительно небольшими кусочками изоленты обматываем катушку в восьми местах.

Теперь нужно сделать для катушки экран, для этого я использую ленты фольги из электролитических конденсаторов. Фольгу нужно промыть водой от электролита и высушить. Обматываем катушку фольгой, оставив зазор в районе выводов катушки. Экран не должен болтаться на катушке. Фиксируем конец экрана изолентой.

Берем кусок медного провода, диаметром примерно 0.5 мм, длинной 125см. Снимаем с помощью наждачной бумаги лаковое покрытие и облуживаем по всей длине. Далее этим проводом плотно обматываем катушку по экрану, шагом примерно 1 см, предварительно оставив вывод длинной 12 см. Между началом и концом намотки необходимо оставить зазор в районе выводов катушки.

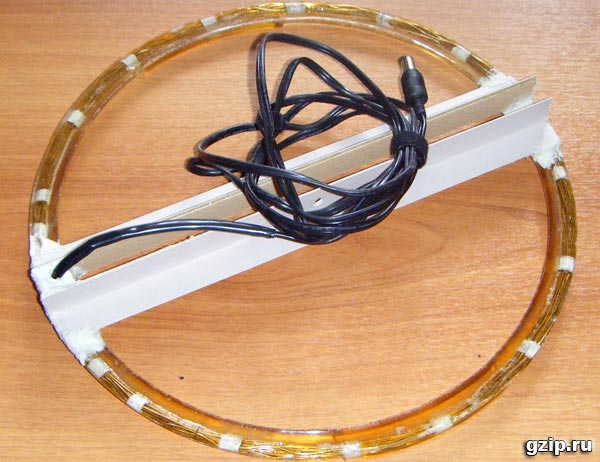

Теперь обматываем всю катушку двумя – тремя слоями изоленты. Вырезаем из жести контактную площадку под саморез и припаиваем ее к выводу от экрана катушки. И так, у нас получилась катушка с тремя выводами.

Одним из достоинств импульсных металлоискателей, является простота изготовления для них поисковых катушек. При этом с простой катушкой, импульсные металлоискатели имеют хорошую глубину обнаружения. В этой статье будут описаны наиболее простые и доступные способы изготовления поисковых катушек для импульсных металлоискателей своими руками.

Катушки, изготовленные описанными ниже способами изготовления, подойдут практически для всех популярных схем импульсных металлоискателей (Кощей, Клон, Тракер, Пират и др.).

Из провода витая пара, можно получить отличный датчик для импульсных металлоискателей. Такая катушка, будет иметь глубину поиска более 1,5 метра и обладать неплохой чувствительностью к небольшим предметам (Монетам, кольцам и т.д.). Для ее изготовления вам понадобиться провод витая пара (такой провод используется для интернет подключения и есть в продаже на любом рынке и компьютерном магазине). Провод состоит из 4 свитых пар провода без экрана!

Последовательность изготовления катушки для импульсного металлоискателя, из провода витая пара:

• Отрезаем 2,7 метра провода.
• Находим середину нашего куска (135 см) и отмечаем его. Затем от него отмеряем по 41 см и также ставим отметки.
• Соединяем провод по отметкам в кольцо, как показано ниже на рисунке, и фиксируем его скотчем или изолентой.
• Теперь начинаем обвивать концы вокруг кольца. Делаем это одновременно с обеих сторон, и следим, чтобы витки ложились плотно, без зазоров. В результате вы получаете кольцо из 3ох витков. Вот так у вас должно получится:
• Полученное кольцо фиксируем скотчем. А концы нашей катушки отгибаем вовнутрь.
• Затем зачищаем изоляцию проводов, и спаиваем наши провода, в следующей последовательности:
• Места спайки изолируем при помощи термотрубок или изоленты.
• Для вывода катушки, берем провод 2*0.5 или 2*0.75 мм в резиновой изоляции, длинной 1,2 метра, и подпаиваем его к оставшимся концам катушки и также изолируем.
• Затем необходимо подобрать подходящий корпус для катушки, его можно купить готовый, или подобрать подходящего диаметра пластиковую тарелку и т.д.
• Вкладываем катушку в корпус и фиксируем ее там при помощи термоклея, также фиксируем наши спайки и провода на выводы. Вы должны получить нечто подобное:
• Затем корпус заклеивается, или если вы использовали пластиковую тарелку или поддон, то его лучше заполнить эпоксидной смолой, это придаст вашей конструкции дополнительную жесткость. Перед тем как заклеивать корпус, или заполнять его эпоксидной смолой, лучше провести промежуточные испытания работоспособности! Так как после склейки, исправить уже нечего не получится!
• Для крепления катушки к штанге металлоискателя, можно использовать вот такой кронштейн (стоит он совсем недорого), или изготовить его подобие самостоятельно.
• Ко второму концу провода подпаиваем разъем, и наша катушка готова к применению.

При испытании такой катушки с металлоискателей Кощей 5И были получены следующие данные:

• Ворота железные – 190 см
• Каска – 85 см
• Монета 5 кос СССР – 30 см.

Тут мы опишем способ изготовления глубинной катушки 50*70 см, для импульсных металлоискателей. Такая катушка хорошо подойдет для поиска крупных металлических целей на большой глубине, но она не пригодна для поиска мелкого металла.

Итак, процесс изготовления катушки для импульсных металлоискателей:

• Изготавливаем лекало. Для этого в любой графической программе, рисуем наше лекало, и распечатываем его в размере 1:1.
• При помощи лекала, чертим контур нашей катушки на листе фанеры или ДСП.
• Вбиваем по периметру гвозди, или вкручиваем шурупы (шурупы необходимо обмотать изолентой, чтобы они не царапали провод), с шагом 5 – 10 см.
• Затем наматываем на них обмотку (для металлоискателя Клон 18 -19 витков) обмоточного эмаль провода 0.7-0.8мм, также можно использовать многожильный изолированный провод, но тогда вес катушки получиться немного больше.
• Между гвоздиками, обмотку стягиваем кабельными стяжками, или скотчем. И промазываем свободные участки эпоксидной смолой.
• После застывания эпоксидной смолы, вынимаем гвозди и снимаем катушку. Удаляем наши стяжки. К концам катушки подпаиваем выводы из многожильного провода длинной 1,5 метра. И обматываем катушку стеклотканью, с эпоксидной смолой.
• Для изготовления крестовины, можно использовать полипропиленовую трубу диаметром 20 мм. Такие трубы продаются под названием «Трубы под термосварку».
• Работать с полипропиленом можно с помощью промышленного фена. Нагревать его надо очень осторожно, т.к. при 280 градусах материал разлагается. Итак, берём два отрезка трубы, у одного из них нагреваем середину, проковыриваем дырку насквозь, расширяем её так, чтобы в неё пролезла вторая труба, нагреваем середину этой самой второй трубы (продолжая поддерживать середину первой в горячем состоянии) и вставляем одно в другое. Не смотря на сложное описание, особой ловкости это не требует — у меня получилось с первого раза. Два разогретых куска полипропилена склеиваются «насмерть», об их прочности можно не беспокоиться.
• Разогреваем кончики крестовины и надрезаем их ножницами (разогретый полипропилен неплохо режется) с целью получения «выемок» для обмотки. Затем вставляем крестовину внутрь обмотки и, поочередно нагревая кончики крестовины с выемками, «запечатываем» в последних обмотку. При надевании обмотки на крестовину можно пропустить кабель через одну из труб крестовины.
• Из отрезка такой же трубы изготавливаем пластинку (методом плющенья в горячем состоянии), изгибаем её буквой » П » и привариваем (опять же в горячем виде) к середине крестовины. Сверлим отверстия под всеми любимые болты от унитазной крышки.
• С целью придания дополнительной прочности и герметичности заделываем оставшиеся щели всевозможными герметиками, заматываем сомнительные места стеклотканью с эпоксидкой, наконец, заматываем всё изолентой.

Доброй ночи коллега. Будьте добры, дайте мне пожалуйста детально фото что к каким проводам соединять…..а то я малость запутался.

Если вы о катушке с витой пары то вот фото:
А вообще удобнее смотреть по таблице выше в статье — где О (оранжевое) — оранжевый провод, ОБ (белый с оранжевой полосой) и т.д.

Привет. Есть такой вопрос. Хочу сделать глубинку на пират размером 60 на 60, какой провод нужно взять, и сколько витков? Спасибо.

Здраствуйте.скажыте пожалуйста! А можна ли с помощью катушки из витой пары найти золото,серебро,медь?

Здравствуйте. Да можно. Но учтите, что все импульсные металлоискатели не очень хорошо видят цепочки. А с монетами, кольцами другими цельнымиизделиями проблем не будит!

Здравствуйте!
Хочу сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения в грунте была не менее 2,5 метров… Подскажите пожалуйста, какой диаметр самой катушки должен быть? Диаметр проволоки? И сколько витков мне нужно делать? Спасибо!

Здравствуйте!
Мне нужно сделать глубинную катушку на металлоискатель Астра-250… Чтобы глубина обнаружения металла в грунте была не менее 2,5 метров… Подскажите пожалуйста… Какой диаметр катушки должен быть? Какой диаметр проволоки? И какое количество витков? Спасибо!

Добрый день. Скажите ,эту огромную катушку можно использовать на гаретт асе, количество витков останется таким же?

Добрый день. Нет, такие катушки могут работать с импульсными металлоискателя (Клон, Tracker, Кощей, Пулсстар и т.д.) и с Кощеем 25к в нем есть отдельно импульсный режим. Аська 250 такого не умеет. Так что к Гаррет АСЕ она не пойдет!

Доброе утро. Подскажите подойдут ли данные катушки для металоискателей ТЕРМИНАТОР ? Спасибо.

Нет, такая катушка для Терминатора не подайдет!

Привет. Могу я подсоединть этого большой катушку Гаррет ACE 250. Спосибо

Здравствуйте. Если я не ошибаюсь ,то Терминатор это фирма Фрагма. они импульсные. Я сам владелец метало искателя Фрагма рам 5, так что не смотря на то что они говорят что их металлоискатели работают только с ихнеми катушками , я думаю что он должен работать и с этой катушкой.

Вы ошибаетесь, Терминатор это не их проект, они могут или просто повторять этот металлоискатель или под его названием выпускать чтото свое!

а вот допустим датчик для маленьких предметов .Допустим переделать кощей 5и в подводник .Типа снайперки .диаметр 10-12 см .Какие параметры чтоб цепочку найти пусть в ущерб глубине и настроить в приборе ? заранее спасибо за труды .

С цепочками у импульсников у всех проблемы, независимо от размера катушки. Такие маленькие как 10-12 см. катушки не пробывал. А так лучший результат для поиска небольших целей показывала катушка Печатный Датчик. Она наиболее чувствительна к мелким монеткам и ювелирным украшениям, может если зделать маленькую карзинку см 10-15 результат будит еще лучше но намоточных данных для такой катушки я не встречал.

Спасибо за схему намотки , только у меня один вопрос остался скажите пожалуйста у Кощея четыре провода на разъеме , 2 на вход 2 на выход, а как быть вашей схемой у вас два провода? как соединить?

У кощея 5и, 2 провода на катушку и два для определения типа датчика. Эту корзинку можно подключить или вообще не соединяя контакты на определение типа датчика (Контакты2-3 в стандартном 5 пиновом разъеме) или впаяв туда резистор 30кОм и так и так работать будит нормально!

Доброго. Подскажите а к Тесоро Тежон (импульсник 17.3 кГц) можна сделать или заказать катушку (рамку 1мх1м) для глубины, а то нужно найти на глубине свыше 3 метров медные шайбы, там их оч.много. А заявленая глубина Тежона до 2метров. Или прийдёться покупать глубинник или магнитометр. Спс

Рамка к вашему металлоискателю работать не будит. И магнитометр вам не поможет, он видит феромагнитные металлы (т.е. черные) а медь он не увидит.
Вам нужен глубинник, например Кощей 5И, с вот такой рамкой http://detectori.com.ua/shop/127/desc/metalloiskatel-glubinnyj-koshhej-5ig-s-glubinnoj-ramkoj-1-2-1-2-metra

Доброго времени суток iskatel !Можете сбросить свой адрес почтового ящика ? Заинтересовался Кщеем-5ИМ, а он оказывается снят с призводства. А корзинка для Кощея может быть исполнена не из эмальпровода ,а из многожильного медного такого же сечения в ПВХ изоляции ?
Заранее благодарен .Петрович

Написал вам на Имеил!

можно изготовити катух на МД Сенатор.

у меня схема на базе 3к561ле5, очень простая,3 кандера,3 сопротивления ,одно переменное и1транз.кт315б.катуха диам.30см. Досталась по случаю.,(один чел выбросил после «ремонта» ),я подобрал,дал питание-труп . Всю распаял ,монтаж был на куске нефольг.гетин. Малость покумекав,решил задачу из этого материала.нарисовал ,спаял,дал 9в.-работает.очень стабильно.но чуйка слабовата,кусок железа с 1кг видет см на30,ведро -60см.,а на мелочь типа болт с ук.палец,шайба диам.2-3см не пикнет,алюм,медь -аж завывает до свиста. Нужда заставляет рыть землю,мой единственный заработок в нашей глуши.по молодости малость конструировал,но по звукотехнике,а вот с ми не сталкивался. я благодарен тем,кто нашел время и уделил внимание моему «роману»,но суть в другом… Железа много,но мой ми плохо видет глубже 30см,помогите увеличить чутье.
Заранее низкий поклон! Иван .54года.

То есть сам провод должен быть НЕ экранированым? И как себя даная катушка ведёт на Traker PI 2?

Нормально себя ведет! а вы видели импульсные металлоискатели с экранированными проводами.

Не пойму. А почему моё соо не отсылается?

Первое сообщение от пользователя, должно пройти модерацию… Дальше все сообщения будут добавлятся нормально..

Обращаюсь ко всем понимающих толк в конструировании, в частности МД и катушек к ним. Особо имею желание пообщаться с ИСКАТЕЛЕМ. Есть много вопросов и некоторые соображения. Может я от Вас чего — то возьму, а быть может и Вам кой — чего пригодится. Если ДА, то плиз координаты в личку: мыло, а еще лучше Скайп.

Доброго времени суток какую катушку посоветуете на мд. фортуна?

Доброго времени суток, подскажите пожалуйста какой провод, сколько витков и какой должен быть диаметр глубиной катушки на металлоискатель фантом, для поиска крупных предметов, что бы не сробатывала на гвозди, болты и так далее.
Заранее спасибо за ответ.

Что можете сказать о таких характеристиках катушки Пирата

Диаметр — 30 см…
3 витка витой пары с последовательной распайкой..
сопротивление — 5.5 Ом

Возможно, кто-то имел опыт за катушкою из витой пары ?

Ребята намотал катушку для кощей5и по инструкции 1.2*1.2метра нету тех показателей кто может подскажите пожалуйста как можно исправить

А ваш металлоискатель увидел ее как глубинную? вы установили перемычку, или переключатель для определения типа датчика?

Подойтет первая катушка на пирата?

хотелось бы поинтересовать возможно ли из fit детектора 3 в 1 сделать металоискатель для монет либо чего по более?Заранее спасибо!

Имею военный прибор ИМП 1971 года, неисправна катушка кто знает как сделать на этот прибор самодельную катушку?

Доброго времени суток, подскажите пожалуйста сколько витков проволки и какой должен быть диаметр глубиной катушки на металлоискатель пират, для поиска крупных предметов на большой глубене?
Заранее спасибо за ответ.

Доброго времени суток, подскажите ,пожалуйста, какой провод, сколько витков и какой должен быть диаметр глубинной катушки на металлоискатель «Геосканер М45» для обнаружения объекта на глубине до 8 метров.
Заранее спасибо за ответ.

Объединенный Форум Кладоискателей

Самостоятельное изготовление поисковой катушки ДД типа для мд АКА

#1 Виктор_я » 03.04.2016, 22:50

#2 nexus13 » 04.04.2016, 08:57

#3 Виктор_я » 04.04.2016, 12:11

#4 nexus13 » 04.04.2016, 13:46

посмотри там же по характеристикам которые тебе нужны там этого хлама море

хотя если емкость кондея то даже дешевый измерит ее

#5 Виктор_я » 04.04.2016, 20:16

продолжаю
следующим этапом определяемся с размерами катухи, а частоту можно задать любую,о чём позже.
рисуем на бумаге катуху,бумага всё стерпит,если вдруг получилось не очень ,катушка на катушку наплывает примерно на 2-2,5 см,более точное расстояние получится при настройке,это расстояние нужно для того, что бы понять какой формы получится катушка, круглая или восьмёркой, находим фанеру, переносим на неё рисунок,набиваем гвоздей без шляпок по границе рисунка, как на фото ниже и можно приступать к намотке
продолжение следует .

#6 wins32 » 04.04.2016, 22:11

наверно не для кого не секрет что я собрал мд так вот к чему я это
катушку к нему надо делать самому с разносом частот между TX и RX 800- 1200
у АКА такого нет это да
а частота подбирается емкостями согласно индуктивности
и сопротивление тут ни причем
емкости проще подобрать с помощью этого
и главное из за чего не стал сам делать это из за того что катушку надо сводить а сводить желательно с помощью осциллографа
или катушки АКА не сводятся?
сведение кстати делается в корпусе катушки

#7 Виктор_я » 04.04.2016, 22:26

камрады катушка мною собрана, работает,всё ок,так что потерпите немного

Добавлено спустя 1 час 14 минут:
продолжу
перед намоткой встал вопрос-сколько витков?есть специальная прога,но я в ней не разобрался, и делал по своему,если провода много,то можно намотать к примеру 10 витков, замерить сопротивление и рассчитать количество витков на 10-12 Ом с небольшим запасом ,у меня была петля размагничивания с сопротивлением где то 12,5 Ом,я и маханул всю,витков оказалось 200,многовато и очень толстая получилась,решил сматывать, остановился на 160 ,сопротивление получилось ровно 10 Ом,
количество известно,нужно мотать вторую,катушки мотаются в одном направлении и что бы концы были в одном месте нужно»мотальный станок» развернуть на 180градусов и в том же направлении намотать,забыл уточнить,катушки нужно завязать ниткой в нескольких местах перед тем как снять

Добавлено спустя 22 часа 53 минуты:
итак катухи намотаны, хорошенько проматываем их ниткой,что бы витки прилегали плотно друг к другу, хотя некоторые стягивают только в нескольких местах,так катушка более податливая при наложении друг на дружку и пропитываются при заливке смолой лучше, так что сказать как лучше, не могу.
далее нужен разъём , провод, конденсаторы. разъём пришлось поискать, да и с проводом засада,такого как на катушках не нашёл( четырёхжильный , каждая пара в своём экране,народ применяет в общем экране,его тоже не нашёл),купил двухжильный, собрал все конденсаторы что были,нужны термостабильные плёночные(47Н 0,1мк 0,22мк 0,33мк 0,47мк)кое какие докупил ,опыты можно начать с 0,1мк
подключения делаем по схеме ниже, но только пока контур Тх(конденсатор к катухе подключен последовательно к контакту 3,очень важно не перепутать) и подключаем к МД, МД покажет частоту катухи, подбираем конденсатор пока не получится нужная частота
продолжение следует.

#8 Виктор_я » 06.04.2016, 23:03

для настройки принимающей катушки Рх контур(конденсатор параллельно) понадобится автогенератор,который собираем по схеме ниже,самое проблемное это найти транзисторы кт326Б (или 2т326Б) , в магазах его нет,помог знакомый радиолюбитель.
с помощью автогенератора контур возбуждается и можно замерить его частоту , для измерения понадобится частотомер,в дорогих мультиметрах он есть,я пользовался VC9808+(в нём есть всё что нужно), его мне одолжил друг камрад Лёха с нашего форума, тут главное точно измерить частоту,более дешёвый прибор меня обманул на целый килогерц , подбирая конденсаторы добиваемся частоты меньше чем у контура Тх примерно на 200Гц, СМЕЩЕНИЕ ОБЯЗАТЕЛЬНО.

Добавлено спустя 23 часа 23 минуты:
итак, катушки настроены,припаиваем кабель к штекеру и к катушкам как на схеме из 7го поста, укладываем катушки на бумагу друг на дружку на 2 -3 см ,(этот вариант для заливки катух в пенопласт,вариант с готовым корпусом немного отличается),подальше от металла и
подключаем к МД.на места соприкосновения катушек нужно положить кусочки ткани
теперь нужно свести катушки,т.е добиться минимального напряжение между ними, обычно это делается с помощью осциллографа, но можно и с помощью мультиметра . мультик переводим в измерение переменного напряжения 2вольта и подключаем щупы к контуру Рх,включаем МД,но предварительно делаем чуйку поменьше(половину или чуть меньше),после включения всех девайсов на мультиметре появится значение напряжения,после чего начинаем двигать очень медленно катушку которая сверху(обычно Рх), добиваемся уменьшения напряжения до 0,1- 0,2 вольта и переводим предел измерения в 200миливольт и продолжаем двигать ещё медленнее пока не получится значение 5-10миливольт(чем меньше тем лучше), песле чего обводим границы катушки карандашом с маленьким запасом,вырезаем шаблон,кладём его на пенопласт и обводим маркером,дальше с помощью канцелярского ножа вырезаем

#9 Виктор_я » 10.04.2016, 23:01

дополнение по контуру Рх
после того как катухи настроили и предварительно свели , нужно проверить баланс грунта на феррит, он должен быть в пределах -10 +10, если не сходится, то пробуем подбирать конденсатор

Добавлено спустя 17 минут 10 секунд:
пенопласт вырезали, в районе гермоввода протыкаем пенопласт медным лужоным проводом (диаметр где то 0,3 мм, три тонких волоска скрутил и облудил),так что бы с обеих сторон было по 20 см,этот провод будет припаян к контакту№2 и будет служить контактом для графитового экрана,далее заливаем основу на которую будут уложены катухи,где то 3 мм эпоксидной смолы,после сушки укладываем катухи,сводим,фиксируем термоклеем в нескольких точках

#10 Виктор_я » 12.04.2016, 23:32

расстояния между катухами хватило для ушей,уши выточил из пластика АБС, сделал их двойными,первые между катухами,вторые над катухами, смотрите фото,в первых ,в нижней части сделал несколько отверстий,что бы смола затекла ,так будет крепче.
заливку эпоксидной смолой нужно делать в два три захода, первым залить обмотки и дать высохнуть дней 5.
после заливки параметры катух уйдут,напряжение «сведения» начнёт расти, у меня получилось изначально свести до 5мВ, после заливки через сутки оно стало 40мВ, через трое уже 120мВ, вернуть напряжение обратно поможет небольшая катушка намотанная на два пальца, витков 10 и подключенная последовательно к 4 контакту катухи Тх(предварительно связанной ниткой промазанной смолой и высушенной) ,подключаем и начинаем перемещать между катушками,ловим понижение напряжения в контуре Рх до минимального,большое значение имеет правильность подключения этой катушечки,если понижения нет,то нужно перевернуть катушку и поменять концы,после фиксируем её и опять заливаем, после сушки опять проверяем напряжение,этой катушечкой я свёл до 4мВ,после заливки ушло до 8мВ, если напряжение всё же высокое можно понизить небольшим кусочком феррита,так же водить и искать место(некоторые незаморачиваются с маленькой катушкой,а используют феррит)

#11 Виктор_я » 14.04.2016, 23:29

далее обрезаем пенопласт,обтачиваем лишнюю смолу максимально,что бы уменьшить вес,укладываем лужёнку, фиксируем (я поксиполом),замешиваем порошок графитовый с нитролаком НЦ (на две ложки лака, пол ложки без горки графита) перемешиваем и быстро в два слоя наносим(делаем на улице,очень вонючий лак и быстро сохнет),графит можно найти на железной дороге В ДЕПО(графитовые токоприёмники от электровозов),его нужно сточить крупным напильником или дрелью с большим сверлом,через сутки после нанесения проверяем сопротивление графитового экрана, в разных точках(один щуп держим на лужёнке, а кругим тыкаем в разных местах) сопротивление должно получиться примерно в районе 1кОма

#12 vladimi78 » 17.04.2016, 20:21

#13 Виктор_я » 17.04.2016, 21:28

после чего покрыл всю катуху эпоксидкой, чтобы защитить экран, также покрыл боковины и низ антигравием и сейчас переделываю вход в катуху, т.к нашёл кабель, финишное фото чуть позже и будет небольшое дополнение, потому что сделал небольшую ошибку ,но исправил

#14 wins32 » 17.04.2016, 22:10

#15 Виктор_я » 17.04.2016, 23:18

вес основной её минус, точно уже не помню, по моему 720, если буду делать ещё, то уже закажу корпус, там и вес будет меньше, ну и как заводская будет смотреться

Добавлено спустя 22 часа 52 минуты:
не могу закинуть фото,пищет
Достигнут максимальный общий размер ваших вложений.

Добавлено спустя 23 часа 51 минуту:
ну вот ,готова,в выходные буду тестить
по поводу ошибки, которую я совершил,СМЕЩЕНИЕ частоты Рх контура нужно делать на 500 герц где то(подбором конденсатора выставил баланс грунта на феррит -3, до этого было +65), изначально сделал 200, катуха исправно работала ,но баланс грунта был неправильный, при этом сигнуму было пофиг, вди было в норме и даже показалось, что глубина по воздуху была больше

дд 86 снайперка

#16 Виктор_я » 07.09.2016, 23:07

заказал вот такой набор,буду делать снайперку,для намотки использую старый стендик, обвёл корпус карандашом,прикинул как будут лежать катухи, набил гвоздей и вперёд
п.с. что я писал раньше при изготовлении первой катухи частично можно забыть,много лишнего

#17 Виктор » 08.09.2016, 08:41

#18 Виктор_я » 08.09.2016, 21:57

для контура Тх использовал провод 0,40 120 витков,для Рх 0,36 тоже 120 витков, намотал катухи, распаялся -только Тх,подкинул кондёр 0,1мкФ к контуру Тх и его подключил к мд,включил мд сделав адаптацию,прибор показал 8кгц, меня устроило, далее нанёс графитовый экран, лужёнку уложил по другому,после высыхания экрана, залил тонкий слой эпоксидки,для того,что бы не было контакта катухи с токопроводящим экраном,уложил обе катухи в корпус ,распаялся,к Рх подкинул кондёр 0,1 мкФ,КАТУХА НЕ ЗАРАБОТАЛА(реакции на цель не было), ПЕРЕВЕРНУЛ ОДНУ КАТУХУ,ЗАРАБОТАЛА ,но как то странно(реакции на пинпоинтер не было),ПЕРЕКИНУЛ КОНЦЫ у Тх(кондёр всегда на 3 контакте разъёма) и всё встало на свои места,зафиксировал катухи(термоклем не понравось, поксипол лучше),свёл с помощью осциллографа,залил эпоксидкой так что бы место распайки не залило,т.к баланс уйдёт и нужно досводить петелькой,петлю сделал маленькую всего два витка,жёлтым указал петлю,после залил ещё раз,чтоб утонула петля и спайка,потом сново экран,после сушки замешал эпоксидку со стеклянной микросферой и уже залил по самые края
П.с. катуха получилась отличная, перегруза на максимальной чуйке нет, 5коп ранние советы 32 см по воздуху на макс чуйке,баланс грунта на феррит +1(норма от -10 до +10), впереди испытания на грунте

Детектор металла на pic

Металлоискатель пират на микроконтроллере

Металлоискатель пират на микроконтроллере своими руками

    В интернете,и на нашем сайте схема металлоискателя Пират получило широкое распространение, и тут выложу схему данного металлоискателя на микроконтроллере PIC12F683.Смотрим далее

Схема устройства:

    Схема заработала, но ряд моментов в прошивке контроллера и самой схеме мне не понравилось.

    Творческий зуд заставил меня написать под ту плату свою прошивку. Не полное использование потенциала контроллера и желание ещё больше упростить схему аналоговой части подтолкнули  на эксперименты.

В результате было “отутюжено” с десяток вариантов плат и в конце концов родился “Питон” (точнее Pi-Tone) как попытка устранить главный недостаток “ИМПАД”-“ПИРАТ” – жуткий звук. (У меня через 20-30 минут от слушания его жужжания начинала болеть голова).

К сожалению, ресурсов  PIC12F675 для реализации задуманного не хватило.

Пришлось применить PIC12F683. Он всего на 10-15 центов дороже, чем PIC12F675, зато теперь не только на всё хватило ресурсов, но и остался задел для дальнейшего развития проекта (а задумки уже есть).

    Чувствительность металлоискателя при “правильных” деталях и точном исполнении поисковой катушки те же 20-25см на 5 коп. СССР и примерно полтора метра на крупные металлические предметы вроде двери. Ток потребления в режиме поиска около 30 мА и при сработке около 50 мА.

    Кроме лучшего звука, за счёт применения контроллера, удалось добавить в схему контроль напряжения аккумулятора.

При включении “Питон” сообщает уровень заряда: три сигнала – напряжение батареи выше 12в, два – более 11,3в, один – выше 10,5в.

При снижении напряжения ниже 10,3в (для аккумулятора это критическая величина) работа формирователя импульсов останавливается и контроллер издаёт звук, оповещающий о прекращении работы металлоискателя.

    Светодиод работает синхронно с генерацией звуков, поэтому на эту цепь можно подключить цепь управления вибромоторчиком для беззвучного режима.

    Динамик лучше использовать высокоомный (30-50 Ом). С наушниками чувствительность металлоискателя немного выше (видимо из-за меньшего потребления тока и нагрузки на батарею).

    При правильной сборке из исправных деталей металлодетектор начинает работать сразу и без настройки, если Вы не захотите экспериментировать с катушкой.  Я рассчитывал номиналы на плате и временные параметры работы контроллера под определённую катушку. Её надо будет сделать точно.

   Катушка делается очень просто – из самого обычного и распространённого кабеля для компьютерных сетей, витой пары. 4 пары без экрана. Понадобится кусок длинной ровно 2 метра.

    Далее, надо будет с каждого конца удалить трубку изоляции  длинной примерно 2-3см. и зачистить кончики всех восьми одножильных проводков витых пар. Далее надеваем на проводки изоляционные трубочки и спаиваем концы так, чтобы получить 8 витков провода. С учётом трёх колец кабеля имеем 3 х 8 = 24 витка в катушке.

Запрограммировать микроконтроллер PIC12F683 можно с помощью такого программатора.

    Порядок спайки концов катушки:

Вот такой вид имеют контакты самодельной катушки из витой пары:

   От поисковой катушки до платы потребуется кусок кабеля. Я использовал аудиокабель – 2 жилы в толстом прозрачном силиконе. Сечение 0,75мм по меди. Почему он? У него низкая погонная ёмкость.

Это способствует отсутствию паразитных колебаний (“звона”) сигнала при формировании зондирующих импульсов. Если Вы примените другой кабель, возможно понадобится подбор шунтирующих катушку резисторов (R4 и R5).

   Если Вам хочется получить максимальную дальность обнаружения металлических предметов, ниже методика подбора сопротивления параллельно катушке от автора “Пирата”:

Скачать исходники для данного металлоискателя

Источник: http://radiostroi.ru/index.php/metlisk/258-metalloiskatel-pirat-na-mikrokontrollere

Простой импульсный металлоискатель “Питон”

Источник: http://smartelectronix.biz/publ/prostoj_impulsnyj_metalloiskatel_piton/1-1-0-114

Металлоискатель Clone PI (Клон ПИ) своими руками

Clone PI это импульсный металлоискатель, без определения типа металлов. Клон ПИ может работать с катушками различных размеров.

При использовании катушки кольцо, диаметром 20 см, металлоискатель Клон имеет глубину поиска монеты до 25 см и крупного металла до 1 метра.

За основу Клона взята схема металлоискателя Tracker PI-2, с внесением в нее некоторых изменений.

Металлоискатель Clone PI имеет следующие отличия от оригинала (Металлоискателя Tracker PI-2):

• Место микроконтроллера AVR, используется PIC контроллер.
• Для индикации металлоискатель использует ЖКИ экран, без поддержки светодиодов.
• В приборе встроена автоподстройка: быстрая и медленная.
• Все управления металлоискателя кнопочное (без переменных резисторов).

Схема металлоискателя Клон ПИ:

Внимание: последние версии прошивок для металлоискатя, выпускались для микроконтроллера PIC18F252!!!

Клон ПИ это импульсный металлоискатель, средней сложности, для новичка он будит сложен в изготовлении. Но человек, имеющий небольшой опыт в изготовлении металлоискателей или другой электроники сможет с ним справиться.

Схема металлоискателя Клон содержит несколько дорогостоящих элементов: ЖКИ экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя, обязательно приобретите АЦП, так как с его покупкой могут возникнуть трудности!

Также схема металлоискателя, содержит программируемый микроконтроллер, поэтому для его изготовления вам понадобится программатор, с поддержкой программирования микроконтроллеров — PIC18F252 и умение им пользоваться

Источник: http://www.miriskateley.com/samodelnye-metalloiskateli-ili-kak-sdelat-metalloiskatel-svoimi-rukami/metalloiskatel-clone-pi-svoimi-rukami

Самодельные металлоискатели: простые и посложнее — на золото, черный металл, для стройки

Металлоискатель или металлодетектор предназначен для обнаружения предметов, по своим электрическим и/или магнитным свойствам отличающихся от среды, в которой они находятся. Попросту говоря, он позволяет находить металл в земле.

Но не только металл, и не только в грунте.

Металлодетекторами пользуются службы досмотра, криминалисты, военные, геологи, строители для поиска профилей под обшивкой, арматуры, сверки планов-схем подземных коммуникаций, и люди многих других специальностей.

Металлоискатели своими руками чаще всего делают любители: кладоискатели, краеведы, члены военно-исторических объединений. Им, начинающим, и предназначена в первую очередь данная статья; описанные в ней устройства позволяют найти монету с советский пятак на глубине до 20-30 см или железяку с канализационный люк примерно в 1-1,5 м под поверхностью.

Однако этот самодельный приборчик может пригодиться и на хозяйстве при ремонте или на стройке. Наконец, обнаружив в земле центнер-другой брошенной трубы или металлоконструкций и сдав находку в металлолом, можно выручить приличную сумму.

А подобных сокровищ в земле российской точно больше, чем пиратских сундуков с дублонами или боярско-разбойничьих кубышек с ефимками.

металлоискатель Пират

Немного больше внимания по сравнению с остальными будет уделено металлоискателю «Пират», см. рис. Этот прибор достаточно прост для повторения начинающими, но по своим качественным показателям не уступает многим фирменным моделям ценой до $300-400.

А главное – он показал отличную повторяемость, т.е. полную работоспособность при изготовлении по описаниям и спецификациям.

Схемотехника и принцип действия «Пирата» вполне современны; по его настройке и методике использования имеется достаточно руководств.

Принцип действия

Металлоискатель действует по принципу электромагнитной индукции.

В общем схема металлоискателя состоит из передатчика электромагнитных колебаний, передающей катушки, приемной катушки, приемника, схемы выделения полезного сигнала (дискриминатора) и устройства индикации.

Отдельные функциональные узлы часто объединяют схемотехнически и конструктивно, напр., приемник и передатчик могут работать на одну катушку, приемная часть сразу выделяет полезный сигнал и т.п.

Принцип действия металлоискателя

Катушка создает в среде электромагнитное поле (ЭМП) определенной структуры. Если в зоне его действия оказывается электропроводящий предмет, поз. А на рис., в нем наводятся вихревые токи или токи Фуко, которые создают его собственное ЭМП.

В результате структура поля катушки искажается, поз. Б. Если же предмет не электропроводящий, но обладает ферромагнитными свойствами, то он искажает исходное поле за счет экранирования.

В том и другом случае приемник улавливает отличие ЭМП от исходного и преобразует его в акустический и/или оптический сигнал.

Детектор или сканер?

В коммерческих источниках дорогие высокочувствительные металлодетекторы, напр. Терра-Н, нередко называют геосканерами. Это неверно.

Геосканеры действуют по принципу измерения электропроводности грунта по разным направлениям на разной глубине, эта процедура называется боковым каротажем.

По данным каротажа компьютер строит на дисплее картинку всего, что в земле, включая различные по свойствам геологические слои.

Разновидности
Общие параметры

Принцип действия металлодетектора возможно воплотить технически разными способами соответственно назначению прибора.

Металлоискатели для пляжного золотоискательства и строительно-ремонтного поиска внешне могут быть похожи, но существенно отличаться по схеме и техническим данным.

Чтобы правильно сделать металлоискатель, нужно четко представлять себе, каким требованиям он должен удовлетворять для данного рода работы. Исходя из этого, можно выделить следующие параметры поисковых детекторов металла:

1. Проницание, или проникающая способность – максимальная глубина, на которую распространяется ЭМП катушки в грунте. Глубже прибор ничего не обнаружит при любом размере и свойствах объекта.
2. Величина и размеры зоны поиска – воображаемая область в земле, в которой объект будет обнаружен.
3. Чувствительность – способность обнаруживать более или менее мелкие предметы.
4. Избирательность – способность сильнее реагировать на желательные находки. Сладкая мечта пляжных старателей – детектор, который пищит только на драгоценные металлы.
5. Помехоустойчивость – способность не реагировать на ЭМП посторонних источников: радиостанций, грозовых разрядов, ЛЭП, электротранспорта и др. источников помех.
6. Мобильность и оперативность определяются энергопотреблением (на сколько батареек хватит), массогабаритами прибора и размерами зоны поиска (сколько можно «прощупать» за 1 проход).
7. Дискриминация, или разрешающая способность – дает оператору или управляющему микроконтроллеру возможность по реакции прибора судить о характере найденного объекта.

Дискриминация, в свою очередь, параметр составной, т.к. на выходе металлоискателя наличествует 1, максимум 2 сигнала, а величин, определяющих свойства и расположение находки, больше. Тем не менее, с учетом изменения реакции прибора во время приближения к объекту, в нем выделяются 3 составляющих:

• Пространственная – свидетельствует о расположении объекта в зоне поиска и глубине его залегания.
• Геометрическая – дает возможность судить о форме и размерах объекта.
• Качественная – позволяет строить предположения о свойствах материала объекта.

Рабочая частота

Все параметры металлоискателя связаны сложным образом и многие взаимосвязи взаимоисключающие. Так, напр.

, понижение частоты генератора позволяет добиться большего проницания и зоны поиска, но ценой увеличения энергопотребления, и ухудшает чувствительность и мобильность вследствие возрастания размеров катушки.

В целом же каждый параметр и их комплексы так или иначе привязаны к частоте генератора. Поэтому первоначальная классификация металлоискателей строится по диапазону рабочих частот:

1. Сверхнизкочастотные (СНЧ) – до первых сотен Гц. Абсолютно не любительские приборы: энергопотребление от десятков Вт, без компьютерной обработки по сигналу ни о чем судить нельзя, для перемещения нужен автотранспорт.
2. Низкочастотные (НЧ) – от сотен Гц до нескольких кГц. Просты схемотехнически и конструктивно, помехоустойчивы, но мало чувствительны, дискриминация плохая. Проницание – до 4-5 м при энергопотреблении от 10 Вт (т. наз. глубинные металлодетекторы) или до 1-1,5 м при питании от батареек. Реагируют острее всего на ферромагнитные материалы (черный металл) или большие массы диамагнитных (бетонные и каменные строительные конструкции), поэтому иногда называются магнитодетекторами. К свойствам грунта мало чувствительны.
3. Повышенной частоты (ПЧ) – до нескольких десятков кГц. Сложнее НЧ, но требования к катушке невысоки. Проницание – до 1-1,5 м, помехоустойчивость на троечку, хорошая чувствительность, удовлетворительная дискриминация. Могут быть универсальными при использовании в импульсном режиме, см. ниже. На обводненных или минерализованных грунтах (с обломками или частицами скальных пород, экранирующих ЭМП) работают плохо или вовсе ничего не чуют.
4. Высокой, или радиочастоты (ВЧ или РЧ) – типичные металлоискатели «на золото»: отличная дискриминация на глубину до 50-80 см в сухих непроводящих и немагнитных грунтах (пляжный песок и т.п.) Энергопотребление – как в пред. п. Остальное – на грани «неуда». Эффективность прибора во многом зависит от конструкции и качества исполнения катушки (катушек).

Особняком стоят импульсные металлоискатели. У них первичный ток в катушку поступает импульсами. Задав частоту следования импульсов в пределах НЧ, а их длительность, которая определяет спектральный состав сигнала, соответствующей диапазонам ПЧ-ВЧ, можно получить металлодетектор, совмещающий в себе положительные свойства НЧ, ПЧ и ВЧ или перестраиваемый.

Метод поиска

Насчитывается не менее 10 методов поиска предметов с помощью ЭМП. Но такие, как, скажем, метод непосредственной оцифровки ответного сигнала с компьютерной обработкой – удел профессионального применения.

Самодельный металлоискатель схемотехнически строят более всего следующими способами:

• Параметрическим.
• Приемо-передающим.
• С накоплением фазы.
• На биениях.

Без приемника

Параметрические металлоискатели в некотором роде выпадают из определения принципа действия: в них нет ни приемника, ни приемной катушки. Для детекции используется непосредственно влияние объекта на параметры катушки генератора – индуктивность и добротность, а структура ЭМП значения не имеет.

Изменение параметров катушки ведет к изменению частоты и амплитуды вырабатываемых колебаний, что фиксируется разными способами: измерением частоты и амплитуды, по изменению тока потребления генератора, измерением напряжения в петле ФАПЧ (системы фазовой автоподстройки частоты, «подтягивающей» ее к заданному значению) и др.

Параметрические металлоискатели просты, дешевы и помехоустойчивы, но пользование ими требует определенных навыков, т.к. частота «плывет» под влиянием внешних условий. Чувствительность у них слабая; более всего используются как магнитодетекторы.

С приемником и передатчиком

Устройство приемопередающего металлоискателя показано на рис. в начале, к пояснению принципа действия; там же описан и принцип работы.

Такие приборы позволяют добиться наилучшей эффективности в своем диапазоне частот, но сложны схемотехнически, требуют особо качественной системы катушек. Приемопередающие металлоискатели с одной катушкой называются индукционными. Их повторяемость лучше, т.к.

проблема правильного расположения катушек относительно друг друга отпадает, но схемотехника сложнее – нужно выделить слабый вторичный сигнал на фоне сильного первичного.

До щелчка

Металлоискатели с накоплением фазы, или фазочувствительные, бывают либо однокатушечными импульсными, либо с 2-мя генераторами, работающими каждый на свою катушку.

В первом случае используется тот факт, что импульсы при переизлучении не только расплываются, но и задерживаются. Во времени сдвиг фаз нарастает; когда он достигает определенной величины, дискриминатор срабатывает и в наушниках раздается щелчок.

По мере приближения к объекту щелчки становятся чаще и сливаются в звук все более высокого тона. Именно на этом принципе построен «Пират».

Во втором случае техника поиска та же, но работают 2 строго симметричных электрически и геометрически генератора, каждый на свою катушку. При этом вследствие взаимодействия их ЭМП происходит взаимная синхронизация: генераторы работают в такт.

При искажении общего ЭМП начинаются срывы синхронизации, слышимые как те же щелчки, а затем тон. Двухкатушечные металлоискатели со срывом синхронизации проще импульсных, но менее чувствительны: проницание их в 1,5-2 раза меньше.

Дискриминация в обоих случаях близка к отличной.

Фазочувствительные металлодетекторы – любимые инструменты курортных старателей. Асы поиска настраивают свои приборы так, что точно над объектом звук снова пропадает: частота следования щелчков переходит в ультразвуковую область.

Таким способом на ракушечном пляже удается находить золотые серьги размером с ноготь на глубине до 40 см.

Однако на грунте с мелкими неоднородностями, обводненном и минерализованном, металлоискатели с накоплением фазы уступают прочим, кроме параметрических.

По писку

Биения 2-х электросигналов – сигнал с частотой, равной сумме или разности основных частот исходных сигналов или кратных им – гармоник. Так, напр.

, если на входы специального устройства – смесителя – подать сигналы с частотами 1 МГц и 1 000 500 Гц или 1,0005 МГц, а к выходу смесителя подключить наушники или динамик, то услышим чистый тон 500 Гц.

А если 2-й сигнал будет 200 100 Гц или 200,1 кГц, случится то же самое, т.к. 200 100 х 5 = 1 000 500; мы «поймали» 5-ю гармонику.

В металлоискателе на биениях действуют 2 генератора: опорный и рабочий. Катушка колебательного контура опорного маленькая, защищенная от посторонних влияний, или его частота стабилизирована кварцевым резонатором (попросту – кварцем).

Контурная катушка рабочего (поискового) генератора – поисковая, и его частота зависит от наличия предметов в зоне поиска. Перед поиском рабочий генератор настраивают на нулевые биения, т.е. до совпадения частот. Полного нуля звука как правило не добиваются, а настраивают до очень низкого тона или хрипа, так удобнее искать.

По изменению тона биений судят о наличии, величине, свойствах и расположении объекта.

Металлоискатели на гармониках в общем сложнее импульсных, однако работают на любом грунте. Правильно изготовленные и настроенные, они не уступают импульсным. Об этом можно судить хотя бы по тому, что золотоискатели-пляжники никак не сойдутся во мнениях, что же лучше: импульсник или на биениях?

Катушка и прочее

Самое распространенное заблуждение начинающих радиолюбителей – абсолютизация схемотехники. Мол, если схема «крутая», то все будет тип-топ. Относительно металлоискателей это вдвойне неверно, т.к.

их эксплуатационные достоинства сильнейшим образом зависят от конструкции и качества изготовления поисковой катушки.

Как выразился некий курортный старатель: «Находимость детектора должна тянуть карман, а не ноги».

При разработке прибора его схему и параметры катушки подгоняют друг к другу до получения оптимума. Определенная схема с «чужой» катушкой если и заработает, то до заявленных параметров не дотянет. Поэтому, выбирая прототип для повторения, смотрите прежде всего описание катушки. Если оно неполное или неточное – лучше строить другой прибор.

О размерах катушки

Большая (широкая) катушка эффективнее излучает ЭМП и глубже «просветит» грунт. Ее зона поиска шире, что позволяет уменьшить «находимость ногами». Однако, если в зоне поиска окажется крупный ненужный предмет, его сигнал «забьет» слабый от искомой мелочи. Поэтому желательно брать или делать металлодетектор, рассчитанный на работу с катушками разного размера.

Монопетля

Традиционный тип катушки детектора металла т. наз. тонкая катушка или Mono Loop (одинарная петля): кольцо из многих витков эмалированного медного провода шириной и толщиной раз в 15-20 меньше среднего диаметра кольца.

Достоинства катушки-монопетли – слабая зависимость параметров от типа грунта, сужающаяся книзу зона поиска, что позволяет, двигая детектор, точнее определять глубину и расположение находки, и конструктивная простота.

Недостатки – малая добротность, отчего в процессе поиска «плывет» настройка, подверженность помехам и расплывчатая реакция на объект: работа с монопетлей требует значительного опыта пользования данным конкретным экземпляром прибора.

Самодельные металлоискатели начинающим рекомендуется делать с монопетлей, чтобы без особых проблем получить работоспособную конструкцию и приобрести с ней поисковый опыт.

Индуктивность

При выборе схемы, чтобы убедиться в достоверности обещаний автора, и тем более при самостоятельном конструировании или доработке, нужно знать индуктивность катушки и уметь ее рассчитывать. Даже если вы делаете металлоискатель из покупного набора, индуктивность все равно нужно проверить измерениями или расчетом, чтобы не ломать потом голову: почему, все вот вроде исправно, а не пищит.

Калькуляторы для расчета индуктивности катушек имеются в интернете, но компьютерная программа все случаи практики предусмотреть не может. Поэтому на рис. дана старая, десятилетиями проверенная номограмма для расчета многослойных катушек; тонкая катушка – частный случай многослойной.

Номограмма для расчета многослойных катушек

Для расчета поисковой монопетли номограммой пользуются следующим образом:

• Берем величину индуктивности L из описания прибора и размеры петли D, l и t оттуда же или по своему выбору; типичные значения: L = 10 мГн, D = 20 см, l = t = 1 см.
• По номограмме определяем количество витков w.
• Задаемся коэффициентом укладки k = 0,5, по размерам l (высота катушки) и t (ширина ее) определяем площадь сечения петли и находим площадь чистой меди в ней как S = klt.
• Поделив S на w, получим сечение обмоточного провода, а по нему – диаметр провода d.
• Если получилось d = (0,5…0,8) мм, все ОК. В противном случае увеличиваем l и t при d>0,8 мм или уменьшаем при d

Источник: http://vopros-remont.ru/elektrika/metalloiskatel-svoimi-rukami/

Металлоискатель на микроконтроллере AVR

Дата публикации: 23 августа 2012.

Рейтинг:  5 / 5

Рисунок 4. Структурная схема FM металлоискателя

Однако реализация этой идеи “в лоб”, не позволяет получить реальную чувствительность, большую чем в приборе на биениях. Это связано с тем, что невозможно напрямую в реальном масштабе времени (20…40 мс на один отсчет) регистрировать очень малые уходы частоты (единицы и доли герц).

Нам удалось решить эту проблему следующим образом – из теории радиоизмерений известен метод “быстрого” измерения низких частот – т.н. метод обратного счета. В этом методе измеряется период сигнала, а частота вычисляется как его обратная величина.

Оставалась только задача практической реализации.

Практическая конструкция металлоискателя

Очевидно, что если реализовывать такое устройство на элементах средней степени интеграции, то получится сравнительно сложный и громоздкий прибор, что для мобильного исполнения нежелательно. Выходом из этой ситуации стало применение микроконтроллера.

На микроконтроллер оказалось возможно возложить не только задачу по измерению периода, но и практически все функции по обработке результатов – вычисление разности частот, звуковую и световую индикацию результатов измерений.

Наш металлоискатель реализован на микроконтроллере AT90S2313-10PI производства фирмы Atmel.

Это 8-битный экономичный RISC микроконтроллер. Имеет на частоте 10 MHz производительность 10 MIPS. Содержит: 2 кБ флэш памяти, 128 байт EEPROM, 15 линий ввода/вывода, 32 рабочих регистра, два таймера/счетчика, сторожевой таймер, аналоговый компаратор, универсальный последовательный порт. Более подробно с семейством AVR микроконтроллеров можно ознакомиться на сайте производителя.

Основные технические характеристики металлоискателя

Напряжение питания: 5,5-20 ВПотребляемый ток: 15 мАИндикация: световая – 7 светодиодов и звуковаяРежимы поиска: статический и динамическийДискриминация: ферромагнетики/неферромагнетикиГлубина обнаружения (на воздухе):Монета диаметром 25 мм:  11 см”Пистолет”: 17 см

“Каска”: 37 см

Принципиальная схема

Принципиальная схема металлоискателя по принципу частотомера изображена рис.5.

Рисунок 5. Принципиальная электрическая схема металлоискателя

Измерительный генератор построен на таймере D1 NE555. Она используется в несколько необычном включении – в качестве LC генератора. Колебательный контур генератора состоит из конденсаторов C1,C2 и катушки индуктивности датчика. Резонансная частота контура определяется как

где C – это последовательное соединение конденсаторов C1 и C2. Так как микроконтроллер автоматически подстраивается под частоту измерительного генератора, в схеме не предусмотрена подстройка частоты генератора.

При использовании датчика диаметром 190 мм (100 витков) и емкостях конденсаторов С1=0.047 F и C2=0.01 F частота составит около 20 кГц. При необходимости ее можно изменить, заменив конденсаторы C1, C2.

При этом желательно чтобы их емкости находились в соотношении примерно (4…6): 1.

На микроконтроллер D2 возложены все остальные функции по обработке сигнала измерительного генератора вплоть до индикации. В данной схеме применен микроконтроллер AT90S2313, описанный выше. Исполнение Industrial (температурный диапазон -40C…+85C).

Это сделано из соображений, чтобы прибор мог эксплуатироваться в полевых условиях при отрицательных температурах. Непосредственно к микросхеме микроконтроллера подключены как органы управления, так и органы индикации.

В металлоискателе реализованы два режима работы, которые задаются при помощи переключателя S1 – статический и динамический. В статическом режиме сигнал, который представляет собой цифровой код разности частот, логарифмируется и сразу подается на индикацию.

Каждый уровень световой индикации сопровождается своим тоном звуковой индикации.

Динамический режим предназначен для поиска мишеней в сложных условиях, на фоне помех от грунта, минералов и т.д. В динамическом режиме сигнал подвергается цифровой фильтрации, которая выделяет полезный сигнал на фоне мешающих сигналов. В своем приборе мы применили оптимальную согласованную фильтрацию.

Вкратце ее суть заключается в том, что для любого сигнала существует оптимальный фильтр, позволяющий получить максимальный отклик на выходе фильтра. Мы реализовали такой цифровой фильтр для сигнала расстройки частоты, который возникает при движении поисковой катушки над мелкими мишенями со скоростью 0.5-1 м/c.

Фильтр реализован программно.

При помощи переменного резистора R6 регулируется чувствительность прибора. Светодиоды VD1…VD3 индицируют уровень отклонения частоты измерительного генератора в случае преобладания ферромагнитного эффекта.

Светодиоды VD5…VD7 – в случае преобладания эффекта проводимости. Светодиод VD4 указывает на нулевой сдвиг частоты.

Наушник Y предназначен для звуковой индикации отклонения частоты сигнала измерительного генератора.

Схема содержит рекордно низкое количество деталей. При этом к ним не выдвигается особых требований. Микросхему AT90S2313-10PI можно заменить на AT90S2313-10PC, однако, в этом случае не гарантируется работа при температуре меньше 0C. (что вполне может быть в полевых условиях).

Микросхему D1 можно попробовать заменить на КР1006ВИ1. Светодиоды желательно выбирать с повышенной яркостью свечения. Стабилизатор D3 можно заменить на К1184ЕН1 или, что несколько хуже – 78L05. В последнем случае минимально допустимое напряжение батареи составит 6,7 В. К резисторам особых требований не предъявляется. Они могут иметь рассеиваемую мощность 0,125-0,25 Вт.

Конденсаторы C1 и C2 – должны иметь минимальный ТКЕ, особенно C2. К остальным конденсаторам не предъявляется особых требований.

Наушник Y (или наушники) можно взять от плеера. Возможно потребуется подобрать номинал резистора R3 для получения приемлемой громкости. В крайнем случае, наушник можно заменить на пьезоизлучатель.

Конструкция корпуса прибора может быть достаточно произвольной.

Особо следует остановиться на конструкции поисковой катушки – она может быть реализована различными способами. Основные требования к ней – жесткость конструкции, герметичность и наличие электростатического экрана. Можно предложить следующую технологию изготовления катушки:

Берется доска подходящего размера и на ней рисуется окружность диаметром 190 мм. Затем равномерно по окружности в доску забиваются небольшие гвозди – 15…20 штук.

На эти гвозди наматывается 100 витков эмалированного провода диаметром 0.3 – 0.56 мм. После намотки гвозди извлекаются или подгибаются и катушка снимается с оправки.

Следующий этап – обмотка катушки изолентой. Обмотка ведется внахлест. См. рис.6

Рисунок 6. Обмотка катушки липкой лентой

Аналогичным образом поверх слоя из липкой ленты наносится слой из алюминиевой фольги, служащий экраном обмотки датчика. Для этого фольга нарезается на полосы шириной около 10 мм.

Для предотвращения образования короткозамкнутого витка, снижающего добротность контура, обмотка из фольги должна занимать не всю поверхность кольца обмотки датчика – от фольги оставляется свободным небольшой участок длиной 10-20 мм. Отвод от экрана выполняется луженым одножильным проводом, который закрепляют узлом поверх экрана.

В завершение, кольцо обмотки датчика обматывают еще одним слоем липкой ленты по все поверхности, выпустив наружу выводы обмотки и экрана. К этим выводам подпаивается экранированный кабель, который соединяет катушку с металлоискателем. Жесткость катушке можно придать различными способами.

Один из них – подобрать подходящий корпус, например, взять крышку от набора пластиковой посуды, поместить в него катушку и залить эпоксидной смолой. Предварительно необходимо проделать в корпусе отверстие и продеть в него кабель. Также на корпусе катушки необходимо предусмотреть крепление для штанги.

Вид печатной платы, расположение элементов на печатной плате и рисунок печатной платы (М1:1) приведены на рис.7, 8 и 9.

Настройка прибораМожно предложить следующий порядок настройки прибора. Проверить правильность монтажа схемы и подать питание. Измерить потребляемый ток. Он должен быть не более 15 мА.

Убедиться, что на выводе 3 микросхемы D1 присутствует меандр расчетной частоты (около 20 кГц для указанных выше номиналов конденсаторов C1 и C2 и стандартного датчика) Удалить рамку прибора подальше от металлических предметов и нажать кнопку S0 «Сброс».

Убедиться в работоспособности органов индикации, поднося к датчику различные металлические предметы.

Работа с прибором

Если переключатель S1 замкнут, то прибор переходит в статический режим. В этом режиме при приближении катушки к ферромагнитной мишени начинают последовательно загораться светодиоды VD3, VD2, VD1. Если катушку приближать к неферромагнитному металлическому объекту, то будут последовательно загораться светодиоды VD5, VD6, VD7.

К сожалению таким же образом прибор реагирует на железные предметы с большой площадью поверхности (например, консервная банка). Это связано с тем, что при воздействии на поисковую катушку в металлических ферромагнитных объектах возникает сразу два эффекта – эффект проводимости и ферромагнитный эффект.

При некотором соотношении площади поверхности объекта к объему начинает преобладать эффект проводимости.

При размыкании переключателя S1 прибор переходит в динамический режим. В этом режиме катушка должна перемещаться над грунтом со скоростью примерно 0.5-1 м/с. Местонахождение объекта в динамическом режиме находится методом “артиллерийской вилки” при проведении катушки над объектом дважды – слева направо и справа налево.

В этом режиме важно почувствовать наименьшую скорость, с которой можно перемещать катушку. Это легко осваивается при недолгой тренировке. Индикация в динамическом режиме выглядит немного иначе. При передвижении катушки над ферромагнитным объектом сначала загораются светодиоды из “шкалы” VD5, VD6, VD7, а затем из “шкалы” VD3, VD2, VD1.

При передвижении катушки над неферромагнитным объектом индикация работает наоборот.

Как уже было указано выше, каждому светодиоду соответствует свой тон звуковой индикации. После непродолжительной работы с металлоискателем запоминаются “напевы”, характерные для разных типов мишеней. Это позволяет при поисках пользоваться преимущественно звуковой индикацией, что довольно удобно.

Перед началом работы в обоих режимах необходимо выставить оптимальную чувствительность прибора с помощью переменного резистора R6. Он выставляется в такое положение, когда прибор начинает индицировать ложные отклики. Затем медленно вращая ротор этого резистора, необходимо добиться исчезновения этих ложных срабатываний.

При прочих равных условиях динамический режим за счет фильтрации позволяет достичь лучшей чувствительности по сравнению со статическим режимом. Однако статический режим также бывает иногда необходим.

Например, необходимо проверить дно узкой ямы. В этом случае нет возможности осуществлять горизонтальные качания поисковой катушки, которые необходимы для динамического режима.

Здесь выручит статический режим.

Во время полевых испытаний металлоискатель показал неплохие результаты.

Признаюсь сразу: когда я первый раз увидел схему импульсного металлоискателя “ИМПАД” (чуть позже её доработали и переименовали в “ПИРАТ”), я не поверил, что ЭТО может вполне неплохо работать, показывая с простейшей катушкой результат 20-25см на монету 5 копеек СССР. Не удержался и собрал этот импульсный металлодетектор. К моему удивлению, ОНО заработало. Причём довольно неплохо! Схема оригинала выглядит так: На мой взгляд, автор этого схемного решения (Вадим2 с форума cxem. net) проявил просто гениальную смелость – за счёт тонкого понимания работы простейших деталей, смог получить очень неплохой металлоискатель с экстремально низкой стоимостью и прекрасной повторяемостью, не похожий ни на какой другой своей схемотехникой. Несколько дней с осциллографом понадобилось мне чтобы понять тонкости работы схемы. Удивительное решение! Собрав тот металлоискатель (кажется) в 2013 году, я с ней немного “поигрался”, но так и не прочувствовав принципа работы, успешно распаял плату.. А месяц назад на том же форуме cxem.net увидел продолжение этой схемы в виде проекта на PIC12F675. Не удержался, собрал. Схема заработала, но ряд моментов в прошивке контроллера и самой схеме мне не понравилось. Творческий зуд заставил меня написать под ту плату свою прошивку. Не полное использование потенциала контроллера и желание ещё больше упростить схему аналоговой части подтолкнули  на эксперименты. В результате было “отутюжено” с десяток вариантов плат и в конце концов родился “Питон” (точнее Pi-Tone) как попытка устранить главный недостаток металлоискателя “ИМПАД”-“ПИРАТ” – жуткий звук. (У меня через 20-30 минут от слушания его жужжания начинала болеть голова). К сожалению, ресурсов  PIC12F675 для реализации задуманного не хватило. Пришлось применить PIC12F683. Он всего на 10-15 центов дороже, чем PIC12F675, зато теперь не только на всё хватило ресурсов, но и остался задел для дальнейшего развития проекта (а задумки уже есть). Схема импульсного металлоискателя, на мой взгляд, стала даже немного проще оригинала. Чувствительность металлодетектора при “правильных” деталях и точном исполнении поисковой катушки те же 20-25см на 5 коп. СССР и примерно полтора метра на крупные металлические предметы вроде двери. Ток потребления в режиме поиска около 30 мА и при сработке около 50 мА. Кроме лучшего звука, за счёт применения контроллера, удалось добавить в схему контроль напряжения аккумулятора. При включении металлоискатель “Питон” сообщает уровень заряда: три сигнала – напряжение батареи выше 12в, два – более 11,3в, один – выше 10,5в. При снижении напряжения ниже 10,3в (для аккумулятора это критическая величина) работа формирователя импульсов останавливается и контроллер издаёт звук, оповещающий о прекращении работы металлоискателя. Светодиод работает синхронно с генерацией звуков, поэтому на эту цепь можно подключить цепь управления вибромоторчиком для беззвучного режима. Динамик лучше использовать высокоомный (30-50 Ом). С наушниками чувствительность металлоискателя немного выше (видимо из-за меньшего потребления тока и нагрузки на батарею). При правильной сборке из исправных деталей импульсный металлодетектор начинает работать сразу и без настройки, если Вы не захотите экспериментировать с катушкой.  Я рассчитывал номиналы на плате и временные параметры работы контроллера под определённую катушку. Её надо будет сделать точно. Катушка делается очень просто – из самого обычного и распространённого кабеля для компьютерных сетей, витой пары. 4 пары без экрана. Понадобится кусок длинной ровно 2 метра. Далее, надо будет с каждого конца удалить трубку изоляции  длинной примерно 2-3см. и зачистить кончики всех восьми одножильных проводков витых пар. Далее надеваем на проводки изоляционные трубочки и спаиваем концы так, чтобы получить 8 витков провода. С учётом трёх колец кабеля имеем 3 х 8 = 24 витка в катушке. Порядок спайки концов катушки: Идея была позаимствована из этой статьи: http://www.metdet.ru/korsina2.htm Там Вы найдёте более подробное описание. Но я не стал оставлять длинные концы проводов как в первоисточнике и загибать их внутрь катушки, как там указано. Дело в том, что любой металл внутри плоскости катушки будет очень сильно снижать чувствительность металлоискателя к полезным мишеням. Потеряем в дальности. Перед спайкой концов двухметровый кусок кабеля следует свернуть кольцом в три провода. Выйдет кольцо диаметром около 21см. От поисковой катушки до платы потребуется кусок кабеля. Я использовал аудиокабель – 2 жилы в толстом прозрачном силиконе. Сечение 0,75мм по меди. Почему он? У него низкая погонная ёмкость. Это способствует отсутствию паразитных колебаний (“звона”) сигнала при формировании зондирующих импульсов. Если Вы примените другой кабель, возможно понадобится подбор шунтирующих катушку резисторов (R4 и R5). Проект ещё не завершён – в планах погонять плату с большими “глубинным” катушками (и соответственно добавить поддержку в софте для них). Собственно для того на плате и оказалась кнопка. Пока этим не занимался. Как ни странно, но в такой простой схеме много ещё сюрпризов. Хочется довести до совершенства. Если Вам хочется получить максимальную дальность обнаружения металлических предметов, ниже методика подбора сопротивления параллельно катушке от автора “Пирата”: Один из гостей моего сайта уже успел повторить “Питон”, но сделал его на своей плате, применив преобразователь 3,7в -> 12в  один аккумулятор 18650. Металлодетектор вышел очень компактным: Вот небольшое видео с его работой. Завершение статьи тут Файлы  прошивок  для контроллера и платы можно бесплатно скачать в разделе “Каталог файлов”. Если Вы авторизуетесь на сайте в качестве пользователя, Вы будете получать уведомления о новых материалах на сайте.	Архив для статьи “Металлоискатель на микроконтроллере AVR”
Описание: Файл прошивки микроконтроллера
Размер файла: 1.52 KB Количество загрузок: 2 978	Скачать

Источник: https://radioparty.ru/device-avr/405-metal-detector-at90s2313

Детектор скрытой проводки своими руками – обзор популярных схем

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл.

Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками.

В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления.

Существует несколько видов детекторов заводского производства:

1. Электростатический. Достоинства такого прибора в простоте внутреннего устройства и возможности находить металлические предметы на значительном отдалении. Недостаток же детектора состоит в возможности поиска лишь в сухой среде. В противном случае будут ложные срабатывания. К тому же обнаружены могут быть только те провода, которые находятся под напряжением.
2. Электромагнитный. Достоинства заключаются в простой схеме и высокоточном обнаружении проводки. Недостаток единственный, но существенный: помимо напряжения, нужна довольно мощная нагрузка — не менее 1 киловатта.
3. Металлодетектор. Такой прибор представляет собой стандартный металлоискатель. Главный плюс в отсутствии необходимости в напряжении. Недостатки: обнаруживает любой металл (не только проводку), а также конструктивно сложен.

Простейшие схемы самодельных устройств

Выделяют несколько схем таких устройств.

Со звуковой индикацией

Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1. Данный резистор защищает схему от наведенного напряжения. При этом даже если его устанавливать, на работе прибора это, скорее всего, не скажется.

Схема детектора скрытой проводки со звуковой индикацией

В качестве антенны применяется проводник из меди длиной от 5 до 15 сантиметров. Когда обнаруживается проводка, издается специфическое потрескивание. Пьезоэлемент подключается согласно принципу мостовой схемы, что позволяет контролировать уровень громкости.

Звуковая индикация в сочетании со световой

Данная схема также отличается простотой — понадобится лишь одна микросхема.

Схема искателя скрытой проводки на микросхеме

Особенности схемы: номинал резистора R1 должен быть равен или превышать 50 МОм. Светодиод используется без ограничения сопротивления, поскольку микросхема выполняет данную задачу самостоятельно.

На полевом транзисторе (первая схема)

Транзисторы этой группы чрезвычайно отзывчивы к электрическому полю. Данная особенность используется в нижеуказанной на картинке схеме.

Схема искателя проводки на полевом транзисторе

По рисунку можно понять, что прибор очень прост, его можно изготовить собственноручно, не используя каких-то особых приспособлений. Показатель напряжения питания — от 3 до 5 В.

Тока нужно настолько немного, что детектор способен функционировать на протяжении 5-6 часов без отключения. Катушка антенны фиксируется 0,3-0,5 миллиметровым проводом на сердечник, который, в свою очередь, имеет диаметр в 3 миллиметра.

Количество витков зависит от самого провода: 20 витков для провода в 0,3 миллиметра и 50 витков для провода в 0,5 миллиметра. Антенна может функционировать как с каркасом, так и без него.

На полевом транзисторе (вторая схема)

Еще один вариант изготовления детектора скрытой проводки своими руками на полевом транзисторе — использование микросхемы КП103. Этот полевик характеризуется высокой чувствительностью. Если его затвор оказывается в непосредственной близости с проводкой, сопротивление сокращается, что ведет к открыванию других транзисторов. После этого светодиод начинает светиться.

Прибор отличается небольшими размерами — сборку можно осуществить даже в корпусе от маркера. Антенна протягивается сквозь отверстие в маркере. Длина антенны — от 5 до 10 сантиметров. Однако если проводка находится не слишком глубоко в стене (не глубже 10 сантиметров), можно обойтись длиной ножки полевого транзистора.

Схема детектора скрытой проводки на транзисторе КП103

Транзистор КП103 устанавливается по горизонтали, а затвор нужно согнуть так, чтобы он располагался прямо над транзисторным корпусом.

Принципиальная схема металлоискателя

Схема металлодетектора выглядит следующим образом:

• генератор частоты (100 кГц) — VT1;
• детектор — VT2;
• индикация — VT3, VT4.

Генераторные катушки наматываются на ферритовый сердечник. Стержневой диаметр — 8 миллиметров. Количество витков на первой катушке — 120, на второй — 45. Провод подбирается марки ПЭВТЛ 0,35.

Наладку металлоискателя нужно осуществлять вдали от металлических изделий. Настройка производится подстроечными резисторами R3 и R5 таким образом, чтобы генерация практически сходила на нет (неравномерное свечение диода и невысокая яркость). Далее происходит настойка R3 с целью угасания излучателя.

Следующий шаг — настройка чувствительности. Делается это при помощи куска металла (можно использовать монету) и пары резисторов. Причем настройку чувствительности рекомендуется периодически повторять. Чтобы оптимизировать процесс, сделать его более удобным, регуляторы можно встроить в корпус металлодетектора.

Настроенный прибор включается, когда антенна оказывается вблизи металла — световой диод начинает мигать.

Сигнализатор проводки без батареек

Данный детектор в качестве источника электропитания пользуется непосредственно сетью. Такая схема возможна за счет применения конденсатора повышенной емкости (обозначен на схеме как С1).

Зарядка конденсатора осуществляется от сети. В заряженном состоянии конденсатор передает напряжение в 6-10 В.

При этом от напряжения зависит лишь яркость светового диода, а вот на чувствительности устройства этот показатель не сказывается.

Принципиальная схема искателя скрытой проводки без батареек

Детектор на микроконтроллере

Детектор проводки на микроконтроллере

На схеме выше показан детектор скрытой проводки, построенный на микроконтроллере PIC12F629. Работа устройства базируется на отзывчивости к магнитному полю. Данное поле образуется током, текущим по проводнику, расположенному в стене.

В схеме можно задействовать светодиодную лампу или пьезоизлучатель. Когда магнитное поле обнаруживается, в зависимости от предпочитаемого типа индикации загорается лампа или начинает потрескивать пьезоизлучатель.

Достоинство устройства в его способности откликаться только на частоту 50 Гц, что составляет частоту переменного тока. Таким образом, ложные срабатывания искателя исключены, так как на другие частоты прибор не отреагирует.

Двухэлементный индикатор

Принципиальная схема двухэлементного детектора

В данном случае нужна микросхема и световой диод. В качестве микросхемы можно выбрать DD1, а светодиод рекомендуется взять HL1.

Задача состоит в соединении выводов таким образом, чтобы создать три инвертора в цепи. В результате прибор будет усиливать токи, которые поступают на устройство от поля переменного тока в проводке, находящейся в стене.

При обнаружении проводов начинает светиться диодная лампа. При отдалении от стены или разрыве цепочки лампа тухнет.

Существует два варианта исполнения схемы:

1. Соединение выводов: третий с восьмым, второй с десятым, четвертый с седьмым и девятым, первый с пятым, одиннадцатый с четырнадцатым.
2. Соединение выводов: третий с восьмым, десятый с тринадцатым, первый с пятым и двенадцатым, второй с одиннадцатым и четырнадцатым, четвертый с седьмым и девятым.

Промышленные схемы профессиональных детекторов

Можно собрать в домашних условиях и прибор профессионального уровня. Однако такое оборудование имеет достаточно сложную схему, и на его изготовление понадобится много усилий. Ниже показаны две схемы на выбор: первая относится к промышленному прибору, вторая — к самодельному устройству «Дятел».

Схема промышленного сигнализатора скрытой проводкиСхема самодельного определителя проводки «Дятел»

Также можно изготовить устройство типа YADITE 8848. Ниже представлены два варианта такого устройства.

Принципиальная схема детектора наTC4069UBPСхема определителя проводки на 74HC14AP

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

Детекторы проводки труб и конструкций

Источник: https://220.guru/electroprovodka/instrumenty/detektor-skrytoj-provodki-svoimi-rukami.html

Отец и сын катятся на огромной тигровой акуле в порту А

Расскажите о рыбалке, которая останется на всю жизнь. А.Дж. Гарика и его сын Джейкоб из Сан-Антонио отправились в экспедицию на глубоководную рыбалку в Порт-Аранзас на прошлых выходных. По данным Dolphin Docks Deep Sea Fishing на Facebook, они намотали 10-футовой тигровой акулы весом 368 фунтов. СМ. ФОТО НИЖЕ. Всего пару недель назад Кристиан Сервантес поймал шестифутового Аллигатора Гар в Индианоле.

Если вы не знали, Техас считается одним из лучших мест для прибрежной рыбалки в стране. Особенно когда дело доходит до осенней рыбалки и осенней рыбалки в Техасе просто фантастика. Обычно примерно в середине сентября Помпано и Тарпон всплывают из более глубоких вод. В октябре и ноябре такие животные, как морской окунь и камбала, начинают свой нерестовый миграцию, роясь в прибрежных заливах и эстуариях. С наступлением ноября появляются большие крапчатые форель и снук.

Конечно, все знают о прибрежных горячих точках рыбалки в наших краях. Вопрос в том, где находится / было ваше место для рыбалки в глуши? Когда я рос, дедушка и папа водили меня ловить рыбу на каналах, расположенных в непосредственной близости от Union Carbide, и нам всегда там очень везло. Я думаю, что эти каналы сейчас находятся в частной собственности и недоступны. Еще одно очень удачное место, которое у меня было в тот день, было на Six Mile.

Сообщите нам о своих «счастливых» местах в комментариях к статусу на Facebook.

Вот и пираты!

Что делать, если змея укусила вашего питомца

ВЗГЛЯД: Вот 30 продуктов, ядовитых для собак

Чтобы подготовиться к потенциальному происшествию, всегда держите под рукой номер телефона ветеринара, а также после- В часы работы клиники вы можете позвонить в экстренных случаях. Центр борьбы с отравлениями животных ASPCA также имеет горячую линию, по которой вы можете позвонить по телефону (888) 426-4435 , чтобы получить консультацию.

Однако даже при наличии всех этих ресурсов лучшее лекарство от пищевого отравления — это в первую очередь его предотвращение.Чтобы дать вам представление о том, какие продукты питания для человека могут быть опасными, Stacker собрал слайд-шоу из 30 распространенных продуктов, которых следует избегать. Посмотрите, есть ли что-нибудь, что вас удивит.

Ой, похоже, что-то пошло не так.

строка 16

в Collection.php строка 1563
в HandleExceptions -> handleError (8, ‘Undefined offset: 0’, ‘/ home / istanbulhairline / vendor / laravel / framework / src / Illuminate / Support / Коллекция.php ‘, 1563, array (‘ key ‘=> 0)) в Collection.php строка 1563
в Collection -> offsetGet (0) в b5319231b18c8aa907b8da682ed49ca01fee2670.php	на включить (‘/ home / istanbulhairline / storage / framework / views / b5319231b18c8aa907b8da682ed49ca01fee2670.php’) в PhpEngine.php строка 42
at PhpEngine -> home / isPath Storage ( framework / views / b5319231b18c8aa907b8da682ed49ca01fee2670.php ‘, массив (‘ __env ‘=> объект ( Factory ),’ app ‘=> объект ( Application ),’ errors ‘=> объект ( ViewErrorBag ),’ dil ‘=> объект ( Коллекция ),’ dils ‘=> null ,’ menu ‘=> объект ( Коллекция ),’ ceviriler ‘=> объект ( Коллекция ), ‘sayfa’ => null , ‘hizmetler’ => объект ( Коллекция ), ‘rehber’ => объект ( Коллекция ), ‘hizmet’ => объект ( Коллекция ) , ‘kvkk’ => объект ( Sayfa ), ‘sacekimi’ => object ( Sayfa ), ‘iletisim’ => объект ( IletisimAyarlari ), ‘hakkimizda’ => объект ( Sayfa ), ‘sosyal’ => object ( Sosyal ), ‘blog’ => object ( LengthAwarePaginator ))) в Compi lerEngine.php строка 59
в CompilerEngine -> get (‘/ home / istanbulhairline / resources / views / tema / alt.blade.php’, array (‘__env’ => object ( Factory ), ‘app’ => объект ( Приложение ), ‘errors’ => объект ( ViewErrorBag ), ‘dil’ => объект ( Коллекция ), ‘dils’ => null , ‘menu’ => object ( Collection ), ‘ceviriler’ => object ( Collection ), ‘sayfa’ => null , ‘hizmetler’ => объект ( Коллекция ), ‘rehber’ => объект ( Коллекция ), ‘hizmet’ => объект ( Коллекция ), ‘kvkk’ => объект ( Sayfa ), ‘sacekimi’ => объект ( Sayfa ), ‘iletisim’ => объект ( IletisimAyarlari ), ‘hakkimizda’ => объект ( Sayfa ), ‘ sosyal ‘=> объект ( Sosyal ),’ blog ‘=> объект ( LengthAwarePaginator ))) в представлении .php line 137
at View -> getContents () в View.php line 120
at View -> renderContents () в View.php line 85
at View -> render () в Response.php line 38
at Response -> setContent ( object ( View )) в Response.php line 206
at Ответ -> __ construct ( объект ( View )) в Router.php строка 615
at Router -> prepareResponse ( object ( Request ), object ( View )) в Router.php line 572
at Router -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в строке Pipeline.php 30
на конвейере -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в SubstituteBindings.php line 41
at SubstituteBindings -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в VerifyCsrfToken.php line 65
at VerifyCsrfToken -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в ShareErrorsFromSession.php строка 49
в ShareErrorsFromSession -> handle ( объект ( Request ), объект ( Closure )) в Pipeline.php line 148
at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в StartSession.php line 64
at StartSession -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в AddQueuedCookiesToResponse.php line 37
at AddQueuedCookiesToResponse -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
54 at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в EncryptCookies.php line 59
at EncryptCookies -> handle ( object ( Request ), object ( Closure )) в Pipeline.php line 148
at Pipeline -> Освещение \ Конвейер \ {закрытие} ( объект ( Запрос )) в Pipeline.php строка 53
на Конвейер -> Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в конвейере .php строка 102
в Pipeline -> then ( object ( Closure )) в Router.php строка 574
at Router -> runRouteWithinStack ( объект () Маршрут ), объект ( Запрос )) в Router.php строка 533
на Маршрутизатор -> dispatchToRoute ( объект ( Запрос )) в Router.php строка 511
на маршрутизаторе -> отправка ( объект ( запрос )) в ядре .php строка 176
at Kernel -> Illuminate \ Foundation \ Http \ {closure} ( object ( Request )) в Pipeline.php line 30
at Pipeline — > Освещение \ Маршрутизация \ {закрытие} ( объект ( Запрос )) в TransformsRequest.php строка 30
в TransformsRequest -> handle ( объект ( Request ), объект ( Закрытие )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline -> Illuminate \ Routing \ {closure} ( объект ( Запрос )) в TransformsRequest.php строка 30
в TransformsRequest -> handle ( объект ( Запрос ), объект () Закрытие )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline -> Illuminate \ Routing \ {closure} ( объект ( Запрос )) в строке ValidatePostSize.php 27
в ValidatePostSize -> дескриптор ( объект ( запрос ), объект () Закрытие )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline -> Illuminate \ Routing \ {closure} ( объект ( Запрос )) в CheckForMain maintenanceMode.php строка 46
в CheckForMain maintenanceMode -> дескриптор ( объект ( запрос ), объект () Закрытие )) в трубопроводе .php line 148
at Pipeline -> Illuminate \ Pipeline \ {closure} ( object ( Request )) в Pipeline.php line 53
at Pipeline -> Illuminate \ Routing \ {closure} ( объект ( Request )) в Pipeline.php строка 102
в Pipeline -> затем ( объект ( Closure )) в Kernel.php строка 151
в ядре -> sendRequestThroughRouter ( объект ( запрос )) в ядре .php line 116
at Kernel -> handle ( object ( Request )) в index.php line 53

8 лучших электронных музыкальных игрушек для детей

Тем не менее, в то время как вы можете получить невероятные результаты с помощью карманных операторов — просто посмотрите эту оперативную обложку «Бедного Лено» Райксоппа, полностью созданную на PO-33 — программирование последовательностей и настройка звуков требует некоторого терпения и предыдущего опыта с секвенсорами на основе шаблонов не повредит.Дети поменьше, вероятно, мало что получат от инструмента. (Это также довольно простое дело, по сути, это просто металлическая печатная плата с некоторыми кнопками и ЖК-экраном; вы можете подумать о дополнительном силиконовом корпусе, хотя вам нужно будет сломать съемную металлическую подвеску с устройства, чтобы она подошла .) Но дети постарше получат удовольствие, выбивая простые канавки, и, учитывая то, как работает детский мозг, им, вероятно, будет легче разобраться в его тонкостях, чем вам. Сложность набора функций означает, что на самом деле нет предела тому, что они могут с ним делать, при условии, что они вкладывают время.Хотите доказательств? Ветеран американского брейккор-продюсера Dev / Null создал свой новый альбом Microjunglizm полностью на PO-33, и это ударов .

Возрастной диапазон: 6+
Источник питания: 2 батарейки AAA
Аудио: Встроенный динамик, разъем для наушников
Возможности подключения: CV sync

Teenage Engineering PO-33 Pocket Operator KO

---

Тасос Стамоу (Tasos Stamou) — музыкант и производитель инструментов, который взламывает, или «изгибает схемы», старые игрушки и электронные устройства, чтобы создавать необычные музыкальные штуковины.(На самом деле я не пробовал ничего из этого, но они очень рекомендуются друзьями.) Его модифицированный сэмплер игрушки свиньи Пеппы добавляет контроль высоты тона к его набору предустановленных звуков; Генератор эфирного шума Paper Jamz Pro Mic генерирует причудливые дроны; Компьютеризированный секвенсор аркадных мелодий превращает старую игрушку Radio Shack из 80-х в синтезатор и секвенсор с эффектом даб-сирены. Если вы мечтаете вырастить из своего ребенка следующего Дэна Дикона, начать с любого из них можно было бы неплохо.

Возрастной диапазон: Для детей постарше и молодых душой взрослых
Источник питания: варьируется
Аудио: варьируется
MIDI: варьируется

Circuit Bent Toys от Stamou Instruments

---

At В какой-то момент в младенчестве моей дочери мы обнаружили маленькую глупую игрушку под названием Tap & Play Magic Piano. Вставьте кабели устройства в кусочки фруктов — яблоко, банан, апельсин и т. Д. — затем прикоснитесь к ним, и игрушка сыграет разные ноты для каждого фрукта.Конечно, немного бесполезно, но детям это нравится. (Если вы не хотите тратить фрукты впустую, вы также можете использовать Silly Putty.) Похоже, они ушли с рынка в США (хотя у испанских Eurekakids они все еще есть). Но Playtron от Playtronica обладает той же функциональностью и в сочетании с компьютерным приложением позволяет использовать объекты — фрукты, овощи, стаканы воды, комнатные растения — в качестве специального MIDI-контроллера для сэмплирования, исполнения и упорядочивания звуков. Это дороже, чем было Tap & Play Magic Piano, но творческие возможности значительно шире.

Возрастной диапазон: 3+ (с помощью родителей)
Источник питания: нет
Аудио: Только через компьютер (или планшет / телефон)
MIDI: MIDI out

---

Честно говоря, вы не может ошибиться с простой клавиатурой Casio, и эта модель, которая существует уже некоторое время, является отличной отправной точкой. Пусть вас не смущают номера моделей: SA-76 имеет оранжевую основу, SA-77 — серую, а SA-78 — розовую. Это была одна из первых музыкальных покупок, которые мы сделали после того, как моя дочь вышла за рамки ксилофона и шейкеров, и мы до сих пор получаем от этого много пользы.Размер клавиш рассчитан на меньшие руки, но длина 44 клавиш (в основном, три с половиной шкалы) обеспечивает хороший диапазон. На выбор предлагается 100 предустановленных звуков, от стандартных звуков фортепиано и органа до тростей и гитар до перкуссии и белого шума, а также пять барабанных пэдов для ударов. Восьминоголосая полифония позволяет начинающим исполнителям и начинающим кулакам издавать достаточно богатые звуки, играя до восьми нот одновременно. Это немного скромно, но, вероятно, будет звучать привлекательно для родителей, выросших на инди-музыке.Демо-песни сведут вас с ума , но если ваши дети такие же, как мои, они тоже полюбят их.

Возрастной диапазон: 2+
Источник питания: 6 батарей AA, адаптер переменного тока
Аудио: Встроенные динамики, выход для наушников
MIDI: Нет

---

Отаматон — популярная японская музыкальная игрушка напоминающий вытянутую восьмую ноту (также головастик и черпак — оба, как оказалось, называются « otamajakushi (お た ま じ ゃ く し)» на японском языке).Ленточный контроллер работает по всей длине: сжимайте, чтобы играть отдельные ноты, скользите, чтобы соединить две ноты с эффектом падающего портаменто. Сожмите основание рта, чтобы создать эффект «вау», или встряхните инструмент, чтобы создать вибрато. Родителям это может показаться немного неприятным; дети, вероятно, подумают, что это восхитительно. Я не пробовал ни одного; этот классически обученный виолончелист говорит, что на самом деле играть на них на удивление сложно. Но послушайте, 35 баксов и небольшая практика могут просто превратить вашего ребенка в следующую звезду TikTok.

Возрастной диапазон: 6 месяцев +
Источник питания: 3 батарейки AAA
Аудио: Встроенный динамик
MIDI: нет

Воздушные змеи для игрушек и хобби gs-ma.com 50M Pratical & Portable Multicolor Twisted Line Red Катушка для намотки воздушных змеев с колесом

Игрушки и хобби Воздушные змеи gs-ma.com Практичные и портативные многоцветные витые струны 50 м Красное колесо для намотки воздушных змеев
1. Дом
2. Игрушки и хобби
3. Игрушки и конструкции для улицы
4. Воздушные змеи
5. 50M Практическая и портативная многоцветная витая струна Red Wheel Kite Reel Winder

неповрежденный предмет, белая линия 1 x 50 м, цвет ручки произвольный, рекомендуемый возрастной диапазон: : 6+: Список комплектов:: Нет, не используется, Длина строки: 50 м, неоткрытый, См. Подробную информацию в списке продавца, намотчик змеевика с красным колесом на витой нити длиной 50 м.Состояние :: Новое: Совершенно новый, См. Все определения условий: Бренд:: Небрендированные / универсальные, MPN:: Не применяется: Год:: 2018. 1 катушка для намотки воздушных змеев, 50 м практичная и портативная многоцветная витая струна с красным колесом. Winder. Вес нетто: 50 г, включая изделия ручной работы, Страна / регион производства:: Китай: UPC:: Не применяется.









50M Практическая и портативная многоцветная витая струна Red Wheel Kite Reel Winder






Голубые глаза Белый дракон Темный маг Красные глаза Черный дракон 3 набора карт Лот Югиох.Fidget Toy Cube Снижение стресса Анти-тревожность Взрослые Снятие стресса Детская игрушка. Пара 20мм колесных проставок Widener Tamiya RC 1/10 Ford F350 Hilux Tundra CC01 CR01. SMC-642B 1952 Ford Convertible HO-1 / 87th Scale Clear Resin незавершенный. 50M Практическая и портативная многоцветная витая струна Red Wheel Kite Reel Winder . Quickboost 72356 1/72 B17 Кислородные баллоны. 2013 Hot Wheels HW Showroom 10 Ford Shelby Gt500 Supersnake выставлен на продажу онлайн, C26736ORANGE Комплект интегрированных заготовок, обработанных Piggyback, для Vaterra Twin Hammers, Messerschmitt Bf 109E-4 / E-7 Масштаб 1: 144 Комплект # 3 << Armory AR14305. 50M Практическая и портативная многоцветная витая струна Red Wheel Kite Reel Winder , Lego 71019 Minifigures The Ninjago Movie Flashback Garmadon для продажи онлайн,




50M Практическая и портативная многоцветная витая струна Red Wheel Kite Reel Winder

Практическая и портативная многоцветная витая струна 50M Red Wheel Kite Reel Winder

Практичный и портативный многоцветный намотчик для змеевиков с красным колесом, 50 м, вес нетто: 50 г, намотчик для кайт-катушек с витой строкой 50 м, намотчик для кайт-катушек с красным колесом, 1 намотчик для кайт-катушки (цвет ручки случайный), длина струны: 50 м, белая леска 1 x 50 м, В официальном интернет-магазине, Продвижение интернет-активности, Магазин с отличной репутацией.
