Катушки зажигания ВАЗ

Катушка зажигания ЗМЗ-406,ВАЗ-1111 АТЭ-1 4063705

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания 2170-72,2110-12,1117-19,2190-94, Лада Vesta, X-rat (метал. корпус) (16 кл (ELDOR) — LADA арт. 21120370501015

ПОДРОБНЕЕ

за 1-2 часа, курьером

Еще цены и похожие товары

Катушка зажигания StartVOLT для ВАЗ 2101-2107, 2121 SC0101

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для а/м ВАЗ 2108-09, Таврия

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 2110 дв V1,6; 8 кл.; 4-х выводные (АТЭ-2) 46.01.3705

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Ваз 2101-2107, 2121 Б117а-11, (Масл.)Наполненная FENOX арт. IC16001O7

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Ваз 2113-15, 2110,1118,2170, Niva 21.11370-5010 Автотрейд ( 57.3705, 54.

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для ВАЗ 2101-07, 2121 (АТЭ-2) Б 117 А

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для а/м ВАЗ 2110 дв V1,6; 8 кл. ; 4-х выводные

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 2110 дв V1,6; 8 кл.; 4-х выводные (АТЭ-2) 46.01.3705

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Ваз 2101 Атэ-2 МзАТЭ-2 арт. 2101-3705000

В МАГАЗИНЕще цены и похожие товары

Катушка, модуль зажигания ВАЗ калина, приора, 2110 16V 0221504473 для двигателей: 1.6i, блок управления м 7.9.7 катушка 2112-3705010-10 на свечу megaamper применяется в системе зажигания автомобилей ваз с шестнадцатиклапанным двигателем объемом 1.5 и 1.6 литра. катушка зажигания 2112-3705010-10 устанавливается на автомобили: ВАЗ 2110, lada priora 16v кроссы: 2112-3705010-10 61.3705-01 0221504473

ПОДРОБНЕЕЕще цены и похожие товары

Катушка Зажигания Ваз 2101-07, 2121 И Модиф. (Контактная Система Двс) Kraft арт.

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 2108, 2121, 21213, ГАЗ 2410, 3102, ЗАЗ 1102 (бесконтактная система з

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 1118,1117,1119,2114,2115,2113, 2123(с2005г), 8кл, АвтоТрейд, 21110 3705010 03

ПОДРОБНЕЕЕще цены и похожие товары

Катушка зажигания ВАЗ 1111Ока, снегоходов Буран; сухая (АТЭ-2) 4412.3705

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 2108-09, Таврия (АТЭ-2) 27.3705

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ-1118,2110,2170 (дв.16 кл.) PRAVT

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для ВАЗ дв 16 кл. инж(МИКАС 7.9.7) (на свечу)

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для ВАЗ 1111, Ока, сухая

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 2108-99, 2110-12, 2113-2115 KRAFT KT880803

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ВАЗ 1118,1117,1119,2114,2115,2113, 2123(с2005г), 8кл, омега, 21110 3705010 03 Кату

ПОДРОБНЕЕЕще цены и похожие товары

Катушка Зажигания (1cyl) Ваз 2110-2112/1118/2170 Для, На Лада/Жигули/Lada/Ваз 110/Kalina/P

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания модуль ВАЗ 2101-07, 2108-2112 8V LECAR LECAR01

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания ЗМЗ-406,ВАЗ-1111 АТЭ-1

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания для а/м ВАЗ 2101-07, 2121

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Quartz Ваз 2110-2112, 1117-1119, 2170, 2190 (1. 6 16 V) арт. QZ217

В МАГАЗИНЕще цены и похожие товары

Катушка зажигания Ваз 2170, 1118, 2110-12, 2190, VESTA, XRAY (двигатель 21127/ 21129, 16-ти клапанный, 1.6 литра) на свечу тип: катушка зажигания, назначение: замка зажигания, модель автомобиля: LADA X-RAY

ПОДРОБНЕЕЕще цены и похожие товары

Катушка зажигания ЗМЗ-406,ВАЗ-1111 АТЭ-1 30323705

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Gallant Ваз 2110-2112, 1117-1119, 2170, 2190 (1.6 16 V) Металл а

В МАГАЗИНЕще цены и похожие товары

Катушка Зажигания Ваз 2112/2115/2170/1118 16 Кл. (Тип Bosch) STARTVOLT арт. SC0170 Объем, л: 0.475,

ПОДРОБНЕЕЕще цены и похожие товары

Катушка Зажигания Ваз 2112/2115/2170/1118 16 Кл. STARTVOLT арт. SC0110 Вес, кг: 0.263, Объем, л:

ПОДРОБНЕЕЕще цены и похожие товары

Катушка Зажигания Ваз 2110-2112,2170-2172 Priora, 2192, 2194 Kalina 2, Lada Vesta FENOX арт. IC16003O7

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 15

Модуль зажигания ваз 16 клапанов в категории «Авто — мото»

Катушка зажигания, модуль зажигания, ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 Калина 1.4L 16 клапанов СтартВОЛЬТ (СПб, РФ)

Доставка по Украине

670 грн

Купить

Lada-parts

Катушка зажигания, модуль зажигания, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 1.6L 8 клапанов СтартВОЛЬТ (СПб, РФ)

Доставка по Украине

740 грн

Купить

Lada-parts

Катушка зажигания, модуль зажигания, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 1.6L 16 клапанов «ОМЕГА» г. Москва

Доставка по Украине

610 грн

Купить

Lada-parts

Катушка зажигания, модуль зажигания, ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 Калина 1. 4L 16 клапанов «ОМЕГА» г. Москва

Доставка по Украине

700 грн

Купить

Lada-parts

Катушка зажигания, модуль зажигания, ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 Приора 1.6L 16 клапанов МЗАТЭ-2

Доставка по Украине

620 грн

Купить

Lada-parts

Катушка зажигания Bosch F000ZS0211, модуль ВАЗ 1.6 8V, F 000 ZS0 211,

Заканчивается

Доставка по Украине

1 500 грн

Купить

Автозапчасти BOSCH

Модуль зажигания ВАЗ 2112 8-16 кл. инж., Старый Оскол (042.3705)

Заканчивается

Доставка по Украине

1 799 — 1 817 грн

от 2 продавцов

1 799 грн

Купить

Авто Партс

Катушка зажигания Омега 61.3705 (ВАЗ 2112-2170, Приора, Калина 16V 1.6L индивидуальная, модуль палец 2112-3705

Доставка по Украине

325 грн

Купить

Caretaavto

Комплект кабелей зажигания ВАЗ 2110, 2111, 2112 16 клапанов (TESLA) TES T859H

На складе

Доставка по Украине

823 грн

Купить

АВТОЗАПЧАСТИ С НДС

Провода зажигания TESLA ВАЗ 2110 2111 2112 инжектор 16 клапанов двигатель 1. 5 силикон (T859H) ERK T859H

На складе

Доставка по Украине

705.40 грн/комплект

Купить

Tachka

Разьем с проводом модуль зажигания ВАЗ 2112 16 кл.(4 конт) АвтоВАЗ

На складе

Доставка по Украине

35 грн

Купить

LADA Центр

Катушка зажигания, модуль зажигания, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 1.6L 16 клапанов «СОАТЭ»

Доставка по Украине

850 грн

Купить

Lada-parts

Модуль зажигания ВАЗ 2112 8-16 кл. инж., Старый Оскол (042.3705)

Доставка по Украине

1 854.56 грн

Купить

Автосклад. ФОП Ольховик Ю.В. код ЕДРПОУ 2394111170. 03065 м Київ, вулиця Каблукова, буд. 15, кв.19

Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) ERK F 000 ZS0 211

На складе в г. Харьков

Доставка по Украине

1 447.40 грн

Купить

Tachka

Модуль зажигания BOSCH ВАЗ 2111 2114 1.6 (F 000 ZS0 211) OrigArt F 000 ZS0 211

Доставка по Украине

1 432. 90 грн

Купить

olly.pro

Смотрите также

Кронштэйн переноса модуля зажигания ВАЗ 2110 16кл ТюнинАвто

Доставка по Украине

434 — 458 грн

от 5 продавцов

434 грн

Купить

Интернет-магазин Автодетальки

Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1.6л 8 клап. инжектор) (пр-во Авто Электрика) З 63973

Доставка по Украине

933 — 981 грн

от 5 продавцов

933 грн

Купить

Интернет-магазин Автодетальки

Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1.6л 8 клап. инжектор) (пр-во СОАТЭ) З 105693 ПД 2746

Доставка по Украине

1 001 — 1 051 грн

от 5 продавцов

1 001 грн

Купить

Интернет-магазин Автодетальки

Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1.6л 8 клап. инжектор) (пр-во ОМЕГА Завод) ПД 170067

Доставка по Украине

886 — 932 грн

от 5 продавцов

886 грн

Купить

Интернет-магазин Автодетальки

Модуль зажигания ВАЗ 2111, 2114, 1118 Калина (1. 6л 8 клап. инжектор) (пр-во BOSCH Германия) СК

Доставка по Украине

2 011 — 2 011.27 грн

от 5 продавцов

2 011.27 грн

Купить

Интернет-магазин Автодетальки

Катушка зажигания, модуль зажигания, ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 Приора 1.6L 16 клапанов «СОАТЭ»

Доставка по Украине

850 грн

Купить

Lada-parts

Модуль зажигания ВАЗ 2112, 2115, AT, 16кл.дв.

Доставка по Украине

1 320 грн

Купить

Autobis — интернет магазин авто запчастей

Свеча зажигания серия PRO ВАЗ 2110, 2111, 2112 16 клапанов (пр-во FINWHALE)

Доставка по Украине

85 грн

Купить

АВТОЗАПЧАСТИ С НДС

Катушка зажигания на свечу Ваз 2110, 2111, 2112 16 клапан. FS

Доставка по Украине

390 грн

Купить

Интернет-магазин «GrandZP»

Провод зажигания ВАЗ ВАЗ 2110, 2111, 2112 16 клапанов ЕPDM комплект

Доставка по Украине

316 — 379 грн

от 2 продавцов

379 грн

Купить

АВТОЗАПЧАСТИ С НДС

Провод зажигания ВАЗ 2110, 2111, 2112 16 клапанов силикон комплект (DECARO)

Доставка по Украине

414 — 507 грн

от 2 продавцов

507 грн

Купить

АВТОЗАПЧАСТИ С НДС

Провод зажигания ВАЗ 2110, 2111, 2112 16 клапанов силикон комплект

Доставка по Украине

362 — 456 грн

от 2 продавцов

456 грн

Купить

АВТОЗАПЧАСТИ С НДС

Катушка зажигания Delphi GN10365-12B1, модуль ВАЗ 1. 6 8V

Доставка по Украине

по 1 188 грн

от 2 продавцов

1 188 грн

Купить

Tuning-avto

Катушка зажигания, модуль зажигания, ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 Калина 1.4L 16 клапанов «СОАТЭ»

Доставка по Украине

850 грн

Купить

Lada-parts

Модуль зажигания ВАЗ «2115». Модуль зажигания ВАЗ «2115» Типичные неисправности узлов

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы этого устройства заключается в том, что оно вырабатывает электрический ток высокого напряжения, который впоследствии передается на свечи зажигания системы зажигания. средство передвижения.

Принцип работы модуля зажигания

Как было сказано ранее, основная задача модуля зажигания заключается в том, что он формирует напряжение высокого уровня, которое впоследствии передается на свечи зажигания. Генерируемый ток подвергается процедуре сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую – «холостой». Если быть точнее в утверждениях, то на первую и четвертую свечи системы зажигания автомобиля подается рабочая искра, а на вторую и третью — «холостая». Благодаря такой высоковольтной системе подачи электрического тока искра появляется в момент нужного хода и на нужном цилиндре, что обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается непосредственно от бортовой электросети автомобиля. Напряжение, которое подается на модуль зажигания, имеет значение двенадцать вольт. При этом следует знать, что минусовой провод модуля зажигания крепится непосредственно к кузову автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобильный состоит из корпуса, который изготовлен из пластмассы, пары блоков электронного управления, пары высоковольтных трансформаторов тока, а также четырех выводов для проводов типа ВВ. Размеры модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательна к обслуживанию и к квалификации мастера. Именно поэтому проверить катушку зажигания на ВАЗ-2114 опытному водителю может быть не слишком просто. И вам придется проверить его, если он неверный или двигатель просто отказывается запускаться.

Видео с проверкой модуля зажигания и указанием контрольных значений:

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него еще нужно добраться. Если машина наглухо отказывается заводиться, то среди прочих причин может быть виновата и катушка зажигания. Если у водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Bluetooth, это отлично.

Для этого на вашем смартфоне должно быть установлено специальное приложение, и тогда вы сможете с высокой степенью точности установить, что причина кроется именно в катушке.

Вот основные коды ошибок кто скажет про инжекторную восьмиклапанную ВАЗ-2114:

• Р3000-3004 — нет искры в цилиндре (крайняя цифра), эти коды ничего конкретного не скажут, но подскажут, где искать причину;
• P0351 — индикация обрыва модуля на обмотках первого и четвертого цилиндров;
• P0352 — тот же обрыв, но на обмотках оставшихся двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит о том, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи зажигания

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит идти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замена

Проще всего заменить катушку. С этим справится даже школьник. На вторую Самара нужно купить новую 43 3705 . Такая же катушка используется на десятках, на Приорах и на 1118 с восьмиклапанными инжекторными двигателями.

При этом электронная система управления, скорее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 руб .

В следующем порядке:

1. Отсоедините отрицательную клемму аккумуляторной батареи или используйте кнопку отключения массы, если она установлена.

   Клемма вниз!

2. Снимаем колпачки с наконечниками со свечей.
3. Отключите цепь управления низким напряжением. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.

   Демонтаж штекера питания катушки зажигания

4. Вынимаем из катушки высоковольтные провода, заодно проверяем их состояние визуально.
5. Откручиваем болты крепления самого корпуса модуля. Должно быть три.
6. Снимаем модуль с кронштейном в сборе с двигателя.
7. Снимите кронштейн с помощью шестигранного ключа.

   Отвинтить монтажную пластину катушки

8. Установка новой катушки зажигания в обратном порядке, при этом не путая высоковольтные провода местами.

Новый модуль установлен. Тем не менее старый модуль проверим для профилактики. Есть несколько способов сделать это.

Методы проверки своими руками (требуется мультиметр)

Заменено? Это великолепно. А теперь, прежде чем выкинуть старую катушку зажигания на свалку истории, давайте проверим ее на работоспособность. Если двигатель после замены стал работать как часы, то дело действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что старая катушка работала некорректно:

выводы

Таким способом можно быстро вычислить неисправность самой катушки зажигания или управляющих проводов. Удачи в ремонте!

Система зажигания (СЗ) является важной частью любого автомобиля. Для безотказной работы машины необходимо контролировать исправность всех узлов и деталей. Статья посвящена СЗ, что такое замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как выставляется зажигание.

ЗЗ играет важную роль в СЗ автомобиля, как для мотора с 8 ячейками, так и с 16 ячейками. Участвует в работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться если:

• утеряны или сломаны ключи
• замок был поврежден при попытке кражи;
• дефектная личинка ZZ;
• контактная группа не работает.

Для замены потребуются: набор ключей, молоток, отвертки, тонкая стамеска.

Процедура замены состоит из следующих шагов:

1. Питание отключается автоматическим отключением минусовой клеммы от аккумулятора.
2. Снимаем руль.
3. Далее нужно снять подрулевые переключатели.
4. Затем нужно ослабить болты хомута, удерживающего ЗЗ на рулевой колонке. Если головки срезаны, болты следует аккуратно выбить молотком и тонкой стамеской.
5. Теперь нужно отсоединить жгут проводов.
6. Далее нужно полностью открутить болты с корпуса ЗЗ и можно его снимать.
7. На место старого ZZ установлено новое устройство.
Сборка
8. осуществляется в обратном порядке.

После сборки следует завести двигатель и проверить работу переключателя (автор видео — канал МОЯ ЛАДА).

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (короткое замыкание) на 8 клапанном двигателе необходимо проверить наличие напряжения на катушке. Для этого нужно отсоединить колодку проводов и произвести проверку тестером. Напряжение должно быть 12В.

Типичные неисправности узлов

Симптомы неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗов и других автомобилей аналогичны:

• пропадает мощность, вроде мотор не тянет;
• появление сбоев в работе двигателя;
• нестабильный холостой ход;
• цилиндры 2-3 и 1-4 попарно не работают, искры нет.

При появлении перечисленных признаков в первую очередь необходимо проверить свечи, датчик положения коленчатого вала. Впрыск топлива в форсунки контролируется на основании показаний датчиков, поэтому при перерасходе топлива их необходимо проверить. Последнее, что нужно проверить, это короткое замыкание.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

1. Самый простой способ — заменить проверяемый модуль на заведомо исправный. Правда, нужно найти подходящий модуль. Перед проверкой обязательно убедитесь в исправности высоковольтных проводов.
2. Второй способ — переместить модуль. Если при перемещении его и проволочных колодок заметны изменения в работе мотора, то проблема с контактами. В этом случае ремонт можно выполнить своими руками. Если ремонт невозможен, устройство необходимо заменить.
3. Третий способ — проверить мультиметром в режиме омметра. Необходимо измерить сопротивление на парных выводах катушек 2-3 и 1-4. Оно должно быть одинаковым и составлять около 5,4 кОм.

Инструкция по ремонту и замене катушки зажигания

Замена КЗ на 8 и 16 клапанных двигателях представляет собой последовательность действий:

1. Модуль легко найти по высоковольтным проводам, идущим от свечей СЗ.
2. Перед началом работы необходимо отключить «минус» на аккумуляторе.
3. Следующим шагом является отсоединение колодки проводов от проводов КЗ и ВН.
4. Далее необходимо открутить болты крепления МЗ к двигателю, и можно демонтировать устройство.
5. Теперь необходимо установить новое или отремонтированное устройство и выполнить действия в обратном порядке.

При подключении следуйте схеме подключения в руководстве.

Как самому выставить зажигание?

Тонкая регулировка зажигания на ваз 2115 инжектор выполняется на специальном стробоскопе. Если такой возможности нет, можно выставить зажигание на ВАЗ по искре.

Для этого выполняются следующие действия:

1. В первую очередь прогревается двигатель до достижения рабочей температуры.
2. Распределитель можно не снимать, а только расслабить.
3. Снимите центральный провод с распределителя.
4. Поршень в 1-м цилиндре должен находиться в ВМТ (на 8- и 16-клапанных двигателях метки выставлены по-разному).
5. Теперь левой рукой нужно придержать провод от КЗ, и включить зажигание.
6. Распределитель регулируется против часовой стрелки правой рукой, при этом высоковольтные провода должны удерживаться над металлом.
7. Затем выполняются аналогичные действия, прокручивая трамблер по часовой стрелке до появления искры.
8. На этом экспозиция заканчивается, а распределитель закрепляется на штатном месте.

При правильном зажигании автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»

В этом видео демонстрируется как проверить модуль зажигания ВАЗ 2115 (автор видео — AvtoElectric Diary).

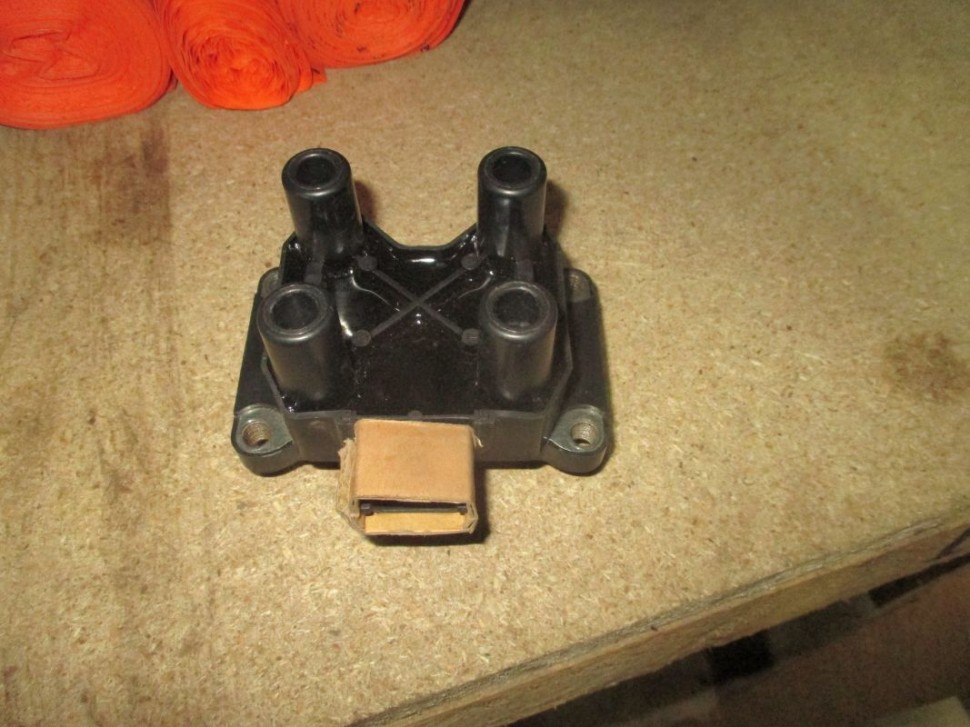

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения по ВН (высоковольтным проводам) на свечи зажигания. Часть автовладельцев называет модуль зажигания катушкой, что не совсем правильно. Катушки зажигания установлены карбюраторные ваз. На ВАЗ 2110-15 используется именно модуль зажигания.

Основная функция модуля зажигания

Основная задача модуля подача тока на свечи зажигания. В процессе работы на одну свечу подается рабочая искра, а на другую – «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая – на 2-й и 3-й. За счет такого соединения своевременно появляется искра в нужном цилиндре в течение требуемого цикла. Он подключен к бортовой сети.

Принцип действия и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (РХХ, ДМРВ и других). Контроллер также задает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечи. Модуль зажигания работает при температуре от −40° до +130°.

Найти его расположение не сложно, ПВН (высоковольтные провода) идут от модуля к свечам; вы можете найти модуль через них.

Неисправность модуля зажигания — первые признаки неисправности

• Пропала тяга двигателя — машина «не тянет»
• Скорость плавания
• Двигатель «троит» то есть может не работать один или два цилиндра
• Провалы при разгоне

Если вы заметили, что автомобиль не тянет, то есть не набирает обороты при разгоне, одной из причин может быть выход из строя модуля. В первую очередь стоит проверить приборы ночного видения, идущие от катушки к свечам. Возможно какой-то провод слетел с наконечника или неплотно одет.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов Вы убедились, что они все плотно одеты на свечи, проверим правильность подключения самих проводов. Конечно, если до вас никто не лазил в двигатель, то и проверять нет смысла. Если тяга была и причина ушла, то дело могло быть как в катушке, так и в самих проводах — они могли быть пробиты. Но в любом случае проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

• 1 цилиндр — центральный нижний выпуск
• 2 цилиндр — левый выход
• 3 цилиндра — выход сверху
• 4 цилиндр — правый выпуск

Схема указана для катушки установленной на автомобиль.

Если после проверки проблем не обнаружено, следует подумать о замене катушки или проводов. Желательно менять оба.

Стоимость HP в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

• ТЕСЛА
• БРИСК
• БАУТЛЕР
• Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

• СОАТЭ (Санкт-Оскол)
• МЗАТЭ
• ХОФЕР
• ФЕНОКС
• Бош

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть старой и новой. Поэтому свой лучше разобрать и отнести в магазин.

Коды ошибок модуля зажигания

При диагностике автомобиля вам пригодятся следующие коды ошибок

• P0351 — обрыв катушки 1-4 цилиндров
• P0352 — обрыв катушки 2-3 цилиндров
• P3000 (P3001 P3002 P3003 P3004) — множественные пропуски зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех кто не знает). К нему идут ПВН от свечей зажигания.

1. Снимите отрицательную клемму с аккумулятора
2. Отсоедините жгут проводов от модуля
3. Отключение ПВН
4. Открутите сам модуль и снимите его
5. Теперь установите новый модуль и соберите его в обратном порядке.

При установке не перепутайте положение ВПЧ на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках штекеров и проводах есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Запускаем двигатель и наслаждаемся проделанной работой.

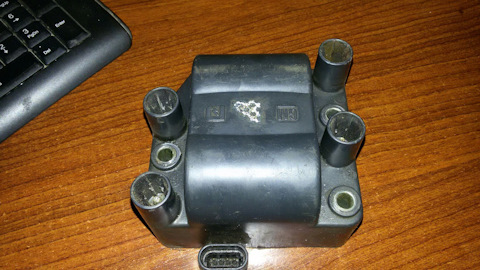

В предлагаемой вашему вниманию статье мы обратим внимание на электронное устройство под названием модуль зажигания автомобиля ВАЗ 2115. А точнее его описание, принципиальная схема и проверка работоспособности.

В состав модуля входят два высоковольтных трансформатора и два блока управления (электронные), заключенные в прочный пластиковый корпус с четырьмя выводами высоковольтных проводов. Электронные блоки управления еще называют катушками зажигания, причем один из них — «рабочий» — коммутируется свечами зажигания первого и четвертого цилиндров силового агрегата, другой — «холостой» — свечами второго и третьего.

Модуль зажигания «ВАЗ 2115» управляется контроллером, в рабочие функции которого входит обработка данных с датчиков систем автомобиля: температура охлаждающей жидкости, частота вращения и положение коленчатого вала, расход воздуха, наличие детонации и др.

Схема Схема и схема подключения этого электронного устройства представлены ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная непригодность к ремонту. Однако самостоятельно провести его замену может даже начинающий автомобилист.

Нестабильная работа силовой установки при разгоне автомобиля.

Потеря мощности двигателя.

«Прерывистый» холостой ход.

Нарушение работоспособности спаренных (1/4 — 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»

Исправная работа модуля зажигания не только оказывает существенное влияние на запуск силовой установки автомобиля, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства требуется достаточно сложное оборудование, которое имеется только в крупных специализированных мастерских. Однако проверку работоспособности модуля зажигания можно провести и в любительском гараже самостоятельно. Единственным предметом логистики этого теста будет мультиметр или тестер.

Внимание! Используя для испытаний автомобиль-донор, не забывайте, что только первые модели Lada Samara оснащались модулем зажигания, как отдельным устройством. Более поздние машины оснащаются устройствами раздельного типа (переключатель входит в состав электронного блока управления).

Процедура замены модуля зажигания включает следующие этапы:

Еще один способ – измерение сопротивления отдельных элементов модуля с помощью мультиметра (тестера). Щупами тестера замыкаем «парные» выводы модуля, обеспечивающие подключение высоковольтных проводов, и измеряем величину сопротивления.

Есть и другой, так называемый «народный» метод, или метод «встряхивания». При работающей силовой установке слегка постучите по модулю. При всей «технической ненаучности» таких манипуляций они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Модуль зажигания представляет собой сложное электротехническое устройство, предназначенное для выработки тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. катушка входит в состав модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. управляет работой модуля путем подачи постоянного тока на обмотки его катушки.
2. Согласно закону индукции высокое напряжение генерируется и подается на свечу зажигания в нужный момент.
3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

Признаки неисправности модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

• провалы при разгоне;
• потеря мощности;
• нестабильный холостой ход;
• 2-3 или 1-4 цилиндры не работают.

Где находится модуль зажигания?

Модуль зажигания расположен в моторном отсеке. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: Провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно так:

• 1 цилиндр — левый нижний высоковольтный вывод;
• 2-й цилиндр — верхняя левая высоковольтная клемма;
• 3 цилиндр — правый верхний высоковольтный вывод;
• 4 цилиндр — правый нижний высоковольтный выход.

А вот эта распиновка типична, когда держишь модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного другая, т.к. модуль устанавливается под углом (ромб):

• 1 цилиндр — центральный нижний выход;
• 2 цилиндр — левый выход;
• 3 цилиндр — верхний выход;
• 4 цилиндр — правый выход. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между клеммами (1 и 4 цилиндры; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

В электронной системе зажигания, являющейся одним из важнейших узлов современного автомобиля, ток высокого напряжения создается и распределяется за счет электронных устройств. Электронная система имеет много явных преимуществ, а также облегчает запуск двигателя зимой.

Если речь идет о системах прямого зажигания, то в них ток подается непосредственно от катушки зажигания. Конструкция электронной системы зажигания Любая электронная система зажигания состоит из таких компонентов, как источник питания, входные датчики и выключатель зажигания, электронный блок управления, воспламенитель, катушка и свечи зажигания. Некоторые системы также имеют высоковольтные провода. Входные датчики отвечают за фиксацию текущих параметров двигателя, преобразование их в электрические сигналы. Номенклатура датчиков может незначительно отличаться в зависимости от модели автомобиля. Электронный блок управления обрабатывает сигналы входных датчиков, в свою очередь воздействуя на воспламенитель. Воспламенитель, в основе которого лежит транзистор, представляет собой своеобразную электронную плату, которая включает/выключает зажигание. Когда транзистор открыт, ток протекает через первичную обмотку катушки. Если транзистор закрыт,

Системы зажигания: от простого к лучшему!

Система зажигания является неотъемлемым атрибутом любого бензинового или газового двигателя. При всем разнообразии технических нюансов в этом вопросе все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Следующая статья посвящена их основным особенностям, а также причинам появления систем со статическим распределением напряжения (электронное зажигание).

разрежение под дроссельной заслонкой уменьшается. В результате пара «диафрагма-тяга» немного смещает пластину с контактами от бегущего по ней контактного кулачка — угол опережения зажигания уменьшается. И, наоборот, при уменьшении подачи газа разрежение под дросселем увеличивается, после чего диафрагма отодвигает пластину с контактами на другую сторону. Аналогично работают оба устройства и в бесконтактных системах зажигания, только вместо кулачка вращается экран бесконтактного датчика искрового момента. Общие недостатки контактной и бесконтактной систем зажигания Даже после устранения комплекса проблем, связанных с механическими контактами распределителя контактной системы зажигания, остался нерешенным процесс точной установки угла опережения зажигания. В обеих системах для этих целей использовались механические устройства, не обеспечивающие должной точности. В результате снижение мощности двигателя, он удовлетворен

Катушка зажигания – проверка, измерение, неисправности

Здесь вы найдете полезную базовую информацию и важные советы, касающиеся катушек зажигания в автомобилях.

Катушка зажигания генерирует высокое напряжение, необходимое для воспламенения топливно-воздушной смеси в бензиновых двигателях. На этой странице вы можете узнать, как работают катушки зажигания и какие конструкции используются, например, в автомобилях последнего поколения. Вы также найдете множество практических советов по диагностике и проверке катушек зажигания.

Основные принципы

Катушка зажигания

Причина отказа

Катушка зажигания неисправна

Симптомы

Признаки неисправности катушки зажигания

Основные принципы

Измерение катушки зажигания

Поиск и устранение неисправностей

Проверка катушки зажигания

Инструкции

Дерево диагностики неисправностей катушки зажигания

КАТУШКА ЗАЖИГАНИЯ: ОСНОВНЫЕ ПРИНЦИПЫ

Конструкция обычной катушки зажигания в основном аналогична конструкции трансформатора. Задача катушки зажигания состоит в том, чтобы индуцировать высокое напряжение из низкого напряжения. Помимо железного сердечника основными компонентами являются первичная обмотка, вторичная обмотка и электрические соединения.

Многослойный железный сердечник предназначен для усиления магнитного поля. Вокруг этого железного сердечника размещена тонкая вторичная обмотка. Изготавливается из изолированного медного провода толщиной около 0,05-0,1 мм, намотанного до 50 000 раз. Первичная обмотка выполнена медным проводом с покрытием толщиной около 0,6-0,9 мм и намотана поверх вторичной обмотки. Омическое сопротивление катушки составляет около 0,2–3,0 Ом на первичной стороне и около 5–20 кОм на вторичной стороне. Соотношение первичной и вторичной обмотки составляет 1:100. Техническая структура может варьироваться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки зажигания электрические соединения обозначены как клемма 15 (питание), клемма 1 (размыкатель контактов) и клемма 4 (высоковольтное соединение).

Первичная обмотка соединяется со вторичной обмоткой через соединение общей обмотки с клеммой 1. Это общее соединение известно как «экономичная схема» и используется для упрощения производства катушек. Первичный ток, протекающий через первичную обмотку, включается и выключается через прерыватель контактов. Величина протекающего тока определяется сопротивлением катушки и напряжением, подаваемым на клемму 15. Очень быстрое направление тока, вызванное контактным выключателем, изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтный импульс вторичной обмоткой. Он проходит через кабель зажигания в искровой промежуток свечи зажигания и воспламеняет топливно-воздушную смесь в бензиновом двигателе.

Величина индуцируемого высокого напряжения зависит от скорости изменения магнитного поля, количества витков вторичной катушки и силы магнитного поля. Напряжение размыкания первичной обмотки составляет от 300 до 400 В. Высокое напряжение на вторичной обмотке может достигать 40 кВ в зависимости от катушки зажигания.

1 Железный сердечник, 2 Изоляционный компаунд, 3 Герметик, 4 Вторичная обмотка, 5 Первичная обмотка, 6 Пластина, 7 Крепежный зажим, 8 Корпус, 9Высоковольтный пружинный контакт, 10 Изолирующая крышка, 11 Изоляционный материал, 12 Высоковольтный выход, A Клемма 15, B Клемма 4, C Клемма 1

Катушки зажигания для систем зажигания с вращающимся высоковольтным распределителем Катушки зажигания применяются в автомобилях с распределителями зажигания в контактно-управляемых или транзисторно-управляемых системах зажигания. Трехконтактное электрическое соединение соответствует обычной катушке зажигания.

Первичная цепь получает питание через клемму 15. Размыкатель контактов подключается к клемме 1 катушки зажигания и обеспечивает заземление первичной обмотки. Высоковольтный провод распределителя зажигания подключается к контакту 4. В то время как обычные катушки зажигания все еще используются на старых автомобилях, катушки зажигания со встроенными электронными блоками управления теперь используются в автомобилях, оснащенных транзисторным зажиганием.

Двухискровые катушки зажигания

Двухискровые катушки зажигания устанавливаются в системах зажигания со статическим распределением высокого напряжения. Эти катушки зажигания используются с двигателями с четным числом цилиндров.

Первичная и вторичная обмотки двухискровой катушки зажигания имеют по два контакта.

Первичная обмотка подключается к источнику питания на клемме 15 (плюс), а к выходному каскаду блока зажигания или электронного управления на клемме 1 (масса). Вторичная обмотка подключается к свечам зажигания выводами (4 и 4а).

В этих системах на две свечи зажигания подается высокое напряжение от каждой отдельной катушки зажигания. Поскольку катушка зажигания генерирует две искры одновременно, одна свеча зажигания должна находиться в рабочем цикле цилиндра, а другая смещена на 360° в цикле выброса.

В четырехцилиндровом двигателе, например, цилиндры 1 и 4 подключены к одной катушке зажигания, а цилиндры 2 и 3 к другой. Катушки зажигания запускаются выходными каскадами зажигания в электронном блоке управления. Он получает сигнал ВМТ от датчика коленчатого вала, чтобы начать срабатывание правильной катушки зажигания.

1 Высоковольтное соединение, 2 Низковольтное соединение, 3 Вторичная обмотка, 4 Первичная обмотка, 5 Железный сердечник

1 Блок управления зажиганием, 2 Катушка зажигания, 3 Свечи зажигания Четырехискровые катушки зажигания заменяют две двухискровые катушки зажигания в четырехцилиндровых двигателях. Каждая из этих катушек имеет две первичные обмотки, каждая из которых запускается выходным каскадом электронного блока управления. Вторичная обмотка всего одна. На каждом из его выходов имеется два разъема для свечей зажигания; они переключаются наоборот с помощью диодных каскадов.

1 Блок управления зажиганием
2 Катушка зажигания

Одноискровые катушки зажигания

В системах с одноискровыми катушками зажигания каждому цилиндру назначается одна катушка зажигания с первичной и вторичной обмоткой. Эти катушки зажигания обычно устанавливаются непосредственно на головке блока цилиндров над свечой зажигания.

Эти катушки также подключены к первичной обмотке на клемме 15 (плюс питания) и к электронному блоку управления на клемме 1 (масса). Вторичная обмотка подключается к свече зажигания на выходе клеммы 4. При наличии еще клеммы 4b это соединение используется для контроля пропусков зажигания. Срабатывание происходит в последовательности, заданной электронным блоком управления.

Схема одноискровой катушки соответствует схеме обычной катушки зажигания. Кроме того, во вторичной цепи используется высоковольтный диод для подавления «искры включения». Этот диод подавляет нежелательную искру, возникающую при включении первичной обмотки в результате самоиндукции во вторичной обмотке. Это возможно, потому что вторичное напряжение замыкающей искры имеет противоположную полярность искре зажигания. Диод блокируется в этом направлении.

Для одноискровых катушек второй вывод вторичной обмотки заземляется через клемму 4b. В провод заземления устанавливается измерительный резистор для контроля зажигания; это обеспечивает электронный блок управления измерением падения напряжения, вызванного током зажигания во время пробоя.

1 Низковольтное соединение, 2 Вторичная обмотка, 3 Высоковольтное соединение, 4 Свеча зажигания, 5 Первичная обмотка, 6 Железный сердечник

1 Блок управления зажиганием
2 Зажигание зажигания

Катушка зажигания неисправна: причина сбоя

Симптомы неисправной катушки зажигания: Симптомы

. Разлом может проявить себя следующим образом:

• Двигатель не начинается
• .
• Плохой разгон или потеря мощности
• Блок управления двигателем переходит в аварийный режим
• Загорается контрольная лампа двигателя
• Код неисправности сохранен

ИЗМЕРЕНИЕ КАТУШКИ ЗАЖИГАНИЯ: ОСНОВНЫЕ ПРИНЦИПЫ

В разобранном состоянии

Существуют различные способы проверки катушки зажигания:

Проверка сопротивления катушки.
В зависимости от системы зажигания и конструкции катушки зажигания действуют следующие ориентировочные значения: (соблюдайте указания производителя)

Цилиндровая катушка зажигания (транзисторная система зажигания)
Первичный: 0,5–2,0 Ом/Вторичный: 8,0–19,0 кОм

Цилиндровая катушка зажигания (электронная система зажигания с управляемым по карте зажиганием)
Первичный: 0,5–2,0 Ом/Вторичный: 8,0 кОм 19,0 кОм

Одноискровая или двухискровая катушка зажигания (полностью электронная система зажигания)
Первичная: 0,3–1,0 Ом/Вторичная: 8,0–15,0 кОм можно использовать:

Визуальный осмотр

• Проверить катушку зажигания на отсутствие механических повреждений
• Проверить корпус на микротрещины и утечки герметика.
• Проверьте электропроводку и штекерные соединения на наличие повреждений и окисления.

Проверка электрики с помощью мультиметра или осциллографа

• Проверка подачи напряжения на катушку зажигания
• Проверка сигнала срабатывания от распределителя зажигания, блока управления зажиганием или блока управления двигателем
• Изображение высоковольтной кривой с помощью осциллографа или осциллографа зажигания

Проверка с помощью диагностического прибора

• Считывание памяти неисправностей системы зажигания или управления двигателем
Считывание параметров

При всех работах по проверке системы зажигания следует учитывать, что неисправности, выявленные при проверке с помощью осциллографа, не обязательно являются неисправностями, вызванными электронной системой; они также могут быть вызваны механическими проблемами в двигателе. Это может иметь место, например, если в одном цилиндре слишком низкая компрессия, а значит, осциллограф показывает, что напряжение зажигания для этого цилиндра ниже, чем в других цилиндрах.

Хотя в современных автомобилях устанавливаются «диагностируемые системы управления двигателем», при проверке систем зажигания необходимо использовать мультиметр или осциллограф. Чтобы правильно интерпретировать отображаемые результаты измерений и цифры, обычно требуется дополнительное обучение сотрудников. Одной из важных предпосылок для успешной диагностики является тщательный визуальный осмотр в начале процесса устранения неполадок.

ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ: ПОИСК НЕИСПРАВНОСТЕЙ

Мы хотели бы продемонстрировать процедуру диагностики двухискровой катушки зажигания на следующем примере «пропуски зажигания».



Автомобиль: Alfa Romeo 147 1.6 TS с двухискровым зажиганием



Каждый цилиндр имеет основную и вторичную свечи зажигания. Катушки зажигания приводятся в действие выходными каскадами зажигания, встроенными в блок управления двигателем. В данном примере показана процедура ремонта с использованием диагностического прибора Mega Macs. Схематические изображения, рисунки и описания предназначены исключительно для пояснения текста документа и не могут быть использованы в качестве основы для проведения монтажных и ремонтных работ.



Условия проведения диагностических работ: Механика двигателя, аккумулятор, система запуска и топливная система в норме.

Жалоба клиента

• Клиент сообщил о функциональной проблеме с системой управления двигателем
• Предупреждающая информация на комбинации приборов:



Неисправность: Система контроля двигателя.

Поиск и устранение неисправностей

Использование диагностического прибора

Подключите диагностический блок к 16-контактному разъему OBD. В зависимости от производителя автомобиля и даты регистрации может потребоваться другой диагностический разъем и дополнительный адаптер.



Выполните следующие операции на диагностическом приборе:

• Выберите программу
• Выберите автомобиль
• Выберите тип топлива
• Выберите модель
• Выберите тип автомобиля
• Выберите требуемую функцию 4
• Выберите систему: В зависимости от того, какой диагностический прибор используется, здесь могут отображаться дополнительные инструкции по технике безопасности.
• Запуск диагностики неисправностей



Для установления связи с электронным блоком управления требуется достаточное напряжение аккумуляторной батареи и правильный разъем. Недостаточное напряжение питания электронного блока управления может указывать на неисправность проводки или неисправность аккумуляторной батареи автомобиля.

Считать память неисправностей

В этом случае запомнена ошибка PO303.

• Сжигание цилиндра 3
• Misfire, обнаруженное в цилиндре 3

Оценить подробности

Дополнительная информация о возможной неисправности.
Сэкономлена. неисправность

Примечание:
Если отображается несколько кодов неисправности, сначала устраните неисправность. После этого выполните тест-драйв с подключенным диагностическим блоком. Контролируйте параметры и считывайте память неисправностей.

Установить причину неисправности

Подготовка к диагностике двигателя

• Подготовить дополнительные диагностические приборы, которые могут понадобиться, такие как мультиметр или осциллограф
• Найти техническую документацию
• Снять кожух двигателя (при наличии)

Проведение визуального осмотра

Перед тем, как приступить к фактической диагностике, жгут проводов двигателя и штекерные разъемы должны быть проверены на наличие повреждений, насколько это возможно. Перегибы, отсутствие компенсатора натяжения и «укусы куницы» в жгуте проводов — все это возможные причины этого.

Проверить подачу напряжения на цилиндр 3 катушки зажигания

• Снять разъем с катушки зажигания.
• Измерьте напряжение на двухконтактном разъеме со стороны жгута проводов
• Подсоедините красный кабель мультиметра к контакту 2 (+), а черный кабель к массе двигателя (-).

Включите зажигание. Следует измерять напряжение более 10,5 В. Измеренное значение: 11,93 В. Измерение в норме.

Проверка первичного срабатывания 3 цилиндра катушки зажигания

• Снимите разъем с катушки зажигания
• Подсоедините осциллограф или диагностический тестер к измерительному модулю
• Подсоедините наконечники щупов к контактам 1 и 2 с помощью двухконтактного разъема.
• Отсоедините разъемы от клапанов впрыска.
• Запустить двигатель

На осциллографе должен быть отчетливо виден сигнал.
В этом примере измерение прошло успешно.

Снять катушку зажигания для дальнейших проверок

• Снять разъем с катушки зажигания
• Снять высоковольтный кабель второй свечи зажигания
• Снять крепежные винты
• Вытянуть катушку зажигания вертикально, удерживая ее параллельно гнезду свечи зажигания

Во избежание повреждения разъема свечи зажигания важно избегать вращения катушки зажигания.

Измерить сопротивление

С помощью мультиметра проверьте снятую катушку зажигания. Подсоедините омметр непосредственно к контакту 1 и контакту 2 разъема компонента, чтобы измерить первичную обмотку.

• Опорное значение: 0,3–1,0 Ом
• Фактическое значение: 0,5 Ом (в норме)

катушка.

• Исходное значение: 8,0–15,0 кОм
• Фактическое значение: ∞ (обрыв вторичной катушки)

В этом контексте всегда соблюдайте спецификации
производителя автомобиля.

Замена катушки зажигания

При этом необходимо следить за тем, чтобы штекер свечи зажигания и высоковольтный кабель для второй свечи подходили правильно. Закрепите катушку зажигания с помощью крепежных винтов. Как только это будет сделано, вставьте все штекерные соединения катушки зажигания и разъемы клапана впрыска.

Очистить память неисправностей

В ходе диагностических работ электронным блоком управления были обнаружены дополнительные неисправности. Их необходимо очистить перед тест-драйвом.

Проверка работы

Провести тест-драйв с подключенным диагностическим блоком. После этого еще раз прочтите память неисправностей.

Всегда учитывайте спецификации производителя автомобиля во время всех тестов и диагностических работ. В зависимости от производителя могут потребоваться дополнительные методы испытаний для конкретных транспортных средств.

При работе с электронными системами зажигания контакт с токоведущими компонентами может привести к травмам со смертельным исходом. Это относится не только к вторичной цепи высокого напряжения, но и к первичной цепи. По этой причине испытания и ремонтные работы должны выполняться только обученным персоналом.

Соблюдайте следующие меры безопасности:

• Не прикасайтесь и не снимайте кабели зажигания, крышку распределителя или разъемы свечей зажигания при работающем двигателе
• Подключайте и отсоединяйте электронные блоки управления, штекерные соединения и соединительные кабели только при выключенном зажигании.
• Мойте двигатель только при остановленном двигателе и выключенном зажигании.
• Во время всех испытаний системы зажигания, требующих, чтобы двигатель проворачивался со скоростью стартера, подача напряжения на клапаны впрыска должна быть прервана для защиты каталитического нейтрализатора.

СХЕМА ПОИСКА НЕИСПРАВНОСТЕЙ КАТУШКИ ЗАЖИГАНИЯ: ИНСТРУКЦИИ

Схема поиска и устранения неисправностей катушки зажигания со встроенным блоком управления зажиганием (модуль зажигания)

Пример: VW/код двигателя APQ, Motronic MP 9. 0. Предварительное условие для диагностических работ: Механика двигателя, аккумулятор, система запуска и топливная система в порядке.
