Катушка зажигания ваз. Катушка зажигания ВАЗ: устройство, проверка и замена — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое катушка зажигания в автомобиле ВАЗ. Как устроена и работает катушка зажигания. Как проверить исправность катушки зажигания мультиметром. Когда требуется замена катушки зажигания на ВАЗ. Как правильно заменить катушку зажигания своими руками.

Содержание

Что такое катушка зажигания и для чего она нужна

Катушка зажигания — это ключевой элемент системы зажигания автомобиля ВАЗ. Ее основное назначение — преобразование низкого напряжения бортовой сети (12 В) в высокое напряжение (до 30000-40000 В), необходимое для образования искры на свечах зажигания.

Без исправной катушки зажигания невозможна нормальная работа двигателя, так как не будет образовываться искра для воспламенения топливно-воздушной смеси в цилиндрах. Поэтому очень важно следить за состоянием этого узла и своевременно производить его диагностику и замену при необходимости.

Устройство и принцип работы катушки зажигания ВАЗ

Конструктивно катушка зажигания представляет собой импульсный трансформатор, состоящий из следующих основных элементов:

Стальной сердечник
Первичная обмотка (200-300 витков толстого провода)
Вторичная обмотка (20000-30000 витков тонкого провода)
Изоляционный корпус
Выводы для подключения

Принцип работы катушки зажигания основан на явлении электромагнитной индукции. При прерывании тока в первичной обмотке во вторичной наводится ЭДС самоиндукции, в результате чего на выходе катушки формируется импульс высокого напряжения.

Как проверить исправность катушки зажигания

Основные признаки неисправности катушки зажигания:

Двигатель не запускается или работает с перебоями
Повышенный расход топлива
Снижение мощности двигателя
Появление кода ошибки по пропускам зажигания

Для точной диагностики катушки зажигания ВАЗ рекомендуется использовать мультиметр. Порядок проверки:

Отсоедините катушку от электропроводки автомобиля
Измерьте сопротивление первичной обмотки между выводами «+» и «-«. Норма: 0,4-0,6 Ом
Измерьте сопротивление вторичной обмотки между выводом «+» и высоковольтным выводом. Норма: 6-8 кОм
Проверьте отсутствие пробоя на корпус, замерив сопротивление между выводами и корпусом катушки

Если показания не соответствуют норме, катушка неисправна и требует замены.

Когда необходима замена катушки зажигания

Основные причины, по которым требуется замена катушки зажигания ВАЗ:

Выход из строя обмоток (обрыв или межвитковое замыкание)
Пробой изоляции на корпус
Механические повреждения корпуса
Значительный пробег автомобиля (более 100-150 тыс. км)
Сильный перегрев катушки

При появлении признаков неисправности рекомендуется провести диагностику катушки и при необходимости заменить ее на новую. Своевременная замена позволит избежать более серьезных проблем с двигателем.

Как заменить катушку зажигания на ВАЗ

Замена катушки зажигания на автомобилях ВАЗ не представляет особой сложности и может быть выполнена своими руками. Порядок действий:

Отсоедините клемму «-» от аккумулятора
Снимите высоковольтный провод с катушки
Отсоедините разъем электропроводки
Открутите болты крепления катушки (обычно 2 шт)
Снимите старую катушку
Установите новую катушку в обратном порядке
Подключите провода и закрепите катушку

После замены рекомендуется проверить работу двигателя и при необходимости выполнить регулировку зажигания.

Выбор катушки зажигания для ВАЗ

При выборе новой катушки зажигания следует учитывать следующие факторы:

Соответствие модели и году выпуска автомобиля
Тип системы зажигания (контактная или бесконтактная)
Качество и репутация производителя
Наличие гарантии
Стоимость (оригинал или аналог)

Рекомендуется отдавать предпочтение оригинальным катушкам или качественным аналогам от известных производителей автозапчастей. Это позволит обеспечить надежную работу системы зажигания.

Обслуживание катушки зажигания

Для продления срока службы катушки зажигания ВАЗ рекомендуется выполнять следующие действия по ее обслуживанию:

Регулярно проверять состояние высоковольтных проводов
Следить за чистотой корпуса катушки
Проверять надежность электрических соединений
Не допускать перегрева катушки
Своевременно заменять свечи зажигания

При правильном обслуживании катушка зажигания может прослужить 100-150 тыс. км пробега и более. Регулярная диагностика позволит вовремя выявить неисправности и предотвратить серьезные поломки двигателя.

Проверка катушки зажигания автомобилей ВАЗ 2104, 2105, 2107

Проверку катушки зажигания на ВАЗ 2104, 2105, 2107 можно провести не снимая ее с автомобиля.

Однако для полной ревизии катушки необходимо снять ее из подкапотного пространства и очистить от грязи, промыть уайт-спиритом или керосином.

Проверять будем внешний вид катушки и наличие «обрыва» и короткого замыкания в ее первичной и вторичной обмотках (необходим мультиметр или автотестер).

Проверка катушки зажигания ВАЗ 2104, 2105, 2107

— Проверяем внешний вид катушки зажигания

Осматриваем ее на предмет обнаружения механической деформации, трещин на крышке, подтекания масла. Деформированную или с подтеками масла катушку меняем, трещину в крышке можно зачистить и залить эпоксидным клеем.

— Проверяем на «обрыв» первичную обмотку катушки зажигания 2104, 2105, 2107

Щупы мультиметра или автотестера в режиме омметра присоединяем к боковым выводам катушки. См. фото выше.

Сопротивление исправной первичной обмотки при температуре 20 гр. должно составлять:

3 — 3,5 Ом (катушка Б-117А)

0,45 — 0,5 Ом (катушка 27.3705)

0,57±0,05 Ом (катушка 3122.3705).

— Проверяем на «обрыв» вторичную обмотку катушки зажигания 2104, 2105, 2107

Щупы мультиметра или автотестера в режиме омметра присоединяем: один к боковому выводу «+Б» катушки, другой к ее центральному высоковольтному выводу.

Проверка вторичной обмотки катушки зажигания на «обрыв»

Сопротивление исправной вторичной обмотки при температуре 20 гр. должно составлять:

7,4 — 9,2 кОм (катушка Б-117А)

4,7 — 5,5 кОм (катушка 27.3705)

6,5±0,65 кОм (катушка 3122.3705).

— Проверяем обмотки катушки 2104, 2105, 2107 на наличие короткого замыкания

Щупы мультиметра или автотестера в режиме омметра присоединяем: один щуп мультиметра на вывод «+Б» катушки, другой на ее корпус. Сопротивление должно стремиться к бесконечности.

Проверка катушки зажигания на короткое замыкание

При выявлении отклонений в показаниях мультиметра от нормы катушку зажигания заменяем новой.

Примечания и дополнения

— Неисправность катушки зажигания приводит к следующим проблемам в работе двигателя автомобиля и его систем: двигатель не запускается, двигатель запускается и глохнет, двигатель «троит». Причинами их являются либо снижение энергии тока высокого напряжения вырабатываемого неисправной катушкой (искра на свечах слабая), либо вообще прекращение ею выработки этого самого тока.

Еще статьи по системе зажигания автомобилей ВАЗ

— Проверка высоковольтных проводов автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Контактная система зажигания автомобилей ВАЗ 2105, 2107

— Бесконтактная система зажигания автомобилей ВАЗ 2105, 2107

— Неисправности системы зажигания автомобилей ВАЗ

— Центробежный регулятор опережения зажигания ВАЗ 2104, 2105, 2107

— Конденсатор трамблера, зачем нужен?

Катушка зажигания: схема, устройство и подключение

Автор admin На чтение 5 мин. Просмотров 9.7k.

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.

Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

сопротивление первичной обмотки;
сопротивление вторичной обмотки;
наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».

Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Тип катушки	Сопротивление, Ом
ВАЗ 2106 (контактная система)	3,07-3,5
27.3705 (бесконтактная, М, Р)	0,45± 0,05
3122.3705 (С, З)	0,43± 0,04
8352.12 (М, Р)	0,42± 0,05
027.3705 (М, Р)	0,43± 0,04
27.3707-01 (М, Р)	0,42± 0,05
АТЕ1721 (М, Р)	0,43± 0,05
М – маслозаполненная
С – сухая
Р – разомкнутый магнитопровод
З – замкнутый магнитопровод

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Тип катушки	Сопротивление, КОм
ВАЗ 2106 (контактная система)	5,4-9,2
27.3705 (бесконтактная, М, Р)	5±1
3122.3705 (С, З)	4,08±0,4
8352.12 (М, Р)	5±1
027.3705 (М, Р)	5±1
27.3707-01 (М, Р)	5±1
АТЕ1721 (М, Р)	5±1

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

Мне нравится6Не нравится1

Что еще стоит почитать

Катушка зажигания на ваз 2108

Когда нужно менять катушку зажигания?
• Катушка подлежит замене, при появление на самой катушки зажигания, а именно на ее пластмассовой части, различного рода дефектов:
1. Трещин.
2. Сколов.
3. А так же следов перегрева.
4. И следов подтеков масла.

Как заменить катушку зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В самом начале, отсоедините от аккумуляторной батареи, клему «-». (О том как отсоединить, от аккумулятора клему «-», см. «в этой статье»)

2) Далее отсоедините от центральной части катушки зажигания, один единственный высоковольтный провод.

3) Далее взяв в руки гаечный ключ, отверните им две гайки, которые крепят кончики проводов, к катушки зажигания.

4) И после чего отсоедините эти кончики проводов, от малых клемм катушки.

5) Затем отверните две гайки, которые крепят катушку.

6) И после чего снимите катушку, совместно с кронштейном, с кузова автомобиля.

Примечание!
Если вам вдруг понадобится отсоединить кронштейн, от катушки зажигания, то в таком случае отверните гайку болта, и после чего снимите кронштейн с катушки!

Установка:
1) Сперва установите катушку зажигания, на свое место.

2) И после чего закрутите две гайки болтов, ее крепления.

3) Далее установите на малые клеммы катушки, кончики проводов, и после чего закрутите их удерживающими гайками.

Примечание!
Подсоединяйте кончики проводов таким образом, что бы кончик красного провода, был подсоединен строго к клеме «К», а кончик синего провода, был строго подсоединен к клеме «Б»!

4) И в завершение операции, к центральной части катушки зажигания, подсоедините один единственный, высоковольтный провод.

Важно!
На старых катушках зажигания, вместо маркировки «К», и «Б», указывается маркировка «-» и «+», в таком случае красный провод будет подсоединятся к малой клеме «+», а синей к малой клеме «-»!

Проверка катушки зажигания автомобиля ваз 2108, ваз 2109, ваз 21099

Параметры катушки зажигания даны при температуре окружающей среды 25°С. Замените катушку зажигания, если параметры не соответствуют данным.

1. Снимите катушку зажигания с автомобиля ваз 2108, ваз 2109, ваз 21099 (см. «Замена катушки зажигания»).
2. Проверить катушку зажигания можно, не снимая ее с автомобиля. Для проверки катушки зажигания отсоедините от ее клемм провода (предварительно отсоедините провод от клеммы «-» аккумуляторной батареи).

3. Для проверки сопротивления первичной обмотки катушки зажигания подсоедините омметр к низковольтным клеммам катушки зажигания. Сопротивление должно составлять (0,43±0,04) Ом у катушки зажигания 3122.3705 и (0,42±0,05) Ом у катушки зажигания 8352.12.

4. Для проверки сопротивления вторичной обмотки катушки зажигания подсоедините омметр к высоковольтной клемме и низковольтной клемме «Б» катушки зажигания. Сопротивление должно составлять (4,08±0,40) кОм у катушки зажигания 3122.3705 и (5,00±1,00) кОм — у катушки зажигания 8352.12.

5. Для проверки сопротивления изоляции на «массу» подсоедините омметр к корпусу катушки зажигания и поочередно к каждой из клемм. Во всех случаях омметр должен показать сопротивление не менее 50 МОм.

Источники

tuningtaza.ru/проверка-катушки-зажигания-автомобиля-ваз-2108-ваз-2109-ваз-21099.html
vaz-russia.com/remont-vaz-2108/zamena-katushki-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
soate.ru/Пресс-центр/Статьи/Катушка-зажигания-ВАЗ-2108/
drive2.ru/b/1456700/

Замена катушки и модуля зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Модуль зажигания и катушка зажигания – это не одинаковые вещи, на карбюраторных автомобилях применяется катушка, а вот уже на инжекторах устанавливается модуль зажигания внутри которого находятся две катушки (Он состоит из них), благодаря данным агрегатам автомобиль бесперебойно работает и едет, вить чтобы двигатель работал нужна сильная но очень короткая по времени искра порядка 25.000-35.000 вольт, аккумулятор не может такую силу дать и у генератора сил не хватит и тут то и вступает в работу модуль зажигания который преобразует напряжение от аккумулятора и генератора в более сильный ток в связи с этим автомобиль и едет.

Примечание!
Чтобы произвести замену катушки или модуля зажигания, запаситесь: Гаечными ключами (Набором), шестигранные ключи ещё понадобятся и мульти-метр благодаря которому можно будет проверить оба агрегата на работоспособность!

Где находится катушка и модуль зажигания?
На карбюраторных автомобилях катушка крепиться при помощи двух гаек к левой части кузова автомобиля, рядом с ней ещё топливный насос находиться который синей стрелкой указан на фото 1 и сама катушка обозначена на том же фото но только красной стрелкой, а что касаемо инжекторных автомобилей на которых установлен модуль зажигания, то он уже крепиться при помощи четырёх болтов с шестигранными головками к кронштейну который в свою очередь очередь на блоке цилиндров закреплён и чтобы вам легче было найти модуль на инжекторе, то под ним ещё находиться масляный фильтр (Указан синей стрелкой на фото 2), поэтому разыщите его то и сам модуль найдёте.

Когда нужно менять катушку и модуль зажигания?
При выходе катушки обычно автомобиль уже вы не заведёте, так как искры подаваться на свечи и вовсе не будет, а вот если выйдет из строя модуль зажигания то здесь может произойти две ситуации, первая это так же автомобиль не заводиться и вторая это автомобиль всё завёлся но так как модуль состоит из двух катушек то бывают случаи когда одна из них сгорает и приходит тем самым в негодность или контакты от неё просто отошли и она тоже перестала работать, в этом случаи машина всё же будет заводиться но она будет двоить (Именно двоить будет это не ошибка, это когда работают только два цилиндра из всех четырёх положенных), а из-за этого двоения машина практически не будет ехать (Потеряет всю тягу), часто глохнуть ещё будет и звук её работы поменяется, кроме этого расход топлива значительно увеличиться потому что вы уже будете жать на педаль не по чуть-чуть а почти в пол будете её утапливать (Машина то не едет).

Как заменить катушку и модуль зажигания на ВАЗ 2101-ВАЗ 2107?

Примечание!
При проведении обоих операций клемму минус с АКБ скиньте, если вы не знаете как это сделать то в таком случае ознакомьтесь «вот с этой» статьёй в которой всё написано, а именно первый пункт вам нужно будет изучить!

Кой что ещё добавим, после того как вы снимите катушку или модуль зажигания они внешне должны быть в нормальном состоянии и на корпусе не должно быть никаких трещин и тем более сквозных трещин, если у вашей катушки или модуля это всё есть то в таком случае замените свой агрегат на новый!

Снятие:
1) В снятии обоих агрегатов нет ничего сложного и проверять их тоже легко если есть специальный прибор, в начале снятие и проверку начнём с катушки зажигания и по немного будет переходить к модулю, так вот чтобы снять катушку с неё сперва нужно отсоединить центральный высоковольтный провод который к месту (Указано которое синей стрелкой на фото ниже) крепиться, затем возьмите гаечный ключ или накидную головку с воротком или же с удлинителем (Чем удобней вам будет) и ими отверните две гайки под которыми находятся провода (Указаны красными стрелками) и после чего провода все скиньте с катушки, но перед тем как вообще работать с проводами, либо запомните куда какие идут, либо сделайте фотографию по которой вы потом и поймёте куда какие провода нужно подсоединять (Это важно), а когда всё будет отсоединено, по бокам ещё две гайки отверните которые катушку зажигания крепят к кузову автомобиля (см. маленькое фото) но и под этими болтами находятся провода, поэтому не перепутайте их во время установки новой катушки.

Примечание!
После снятия катушки проверьте её на сопротивление и узнаете тем самым в каком состоянии у неё находится обмотка и есть ли изоляция у катушки, для этого проверьте мульти-метром включив у него режим омметра сопротивление первичной обмотки которое должно быть в пределах 3.07-3.5 Ом для контактной системы и 0.45± 0.05 Ом для бесконтактной системы зажигания при температуре окружающей среды 20 °С, при этой же температуре измерьте сопротивление вторичной обмотки оно должно быть большим и составить около 5400-9200 Ом, более подробно о том как проверить сопротивление обоих обмоток смотрите в ролике ниже:

Ещё не забудьте проверить катушку на изоляцию, для этого подключите один из выводов прибора на массу как показано на схеме ниже, а другой вывод подсоединяйте поочерёдно к каждой клемме и у вас прибор должно выдать показания не менее 50 МОм, в противном случае замените катушку на новую!

2) Теперь займёмся модулем зажигания, как вы поняли он стоит с завода только на инжекторных автомобилях, снимается данный агрегат тоже довольно просто но только для его снятия шестигранный ключ «на 5 мм» понадобиться (Сразу проверьте при помощи каких болтов ваш модуль крепиться, просто вместо болтов под шестигранник они так же крепились обычными болтами под гаечные ключи и накидные головки), сперва если вам мешает корпус воздушного фильтра то снимите его (О том как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»), после снятия вам придётся подсоединить клемму минус обратно если вы её ранее снимали и повернуть ключ в зажигании до того когда все приборы загорятся, теперь проверить колодку проводов нужно которая подсоединяется к модулю, для её проверки во-первых отсоедините её (см. фото 1) и после этого минусовой щуп идущий от вольтметра киньте на массу а плюсовой подсоедините к среднему выводу на колодке проводов (Данный вывод ещё цифрой 15 маркируется) и прибор должен будет показать 12 В, если напряжение показано меньше то либо с проводкой что то, либо аккумулятор сел или же либо контроллер не настроен или пришёл в негодность, после этой проверки выключите зажигание и выньте ключ и очистите модуль зажигания от грязи после этого (Тряпкой например), следом отсоедините от него все четыре высоковольтных провода (см. фото 2) и отверните либо три гайки (см. фото 3) которые крепят модуль к кронштейну, либо четыре шестигранных болта (см. фото 4) в зависимости от того как у вас модуль крепиться.

Примечание!
Когда модуль снимите переходите к его проверки, на самом модуле как вы можете видеть на картинке снизу есть номера обозначающие номер цилиндра (То есть каждый вывод говорит на какой цилиндр он идёт, один из выводов для наглядности указан синей стрелкой), ко всем выводам поочерёдно вам нужно подсоединить омметр и тем самым вы узнаете живы вторичные обмотки или нет, провода к выводам подсоединяйте в следующем порядке 1-4 и затем 2-3 прибор должен будет в обоих случаях показать 5.0-6.0 кОм, после этого один из контактов киньте на массу модуля зажигания (Масса это металлическая часть модуля) а второй подсоедините к выводу 15 (Данный вывод находиться в разъёме, разъём где все выводы находятся указан зелёной стрелкой) и если прибор выдаст бесконечность (Бесконечность это когда измерение не меняется, к примеру перед тем как всё подсоединить прибор у вас показывал 1 и после его подсоединения цифра не поменялась, то это и есть бесконечность) то первичные обмотки не замыкают на массу и проводите проверку дальше, ну и завершение в том же разъёме который зелёной стрелкой указан разыщите выводы «1а» и «1b» (Это самые крайние выводы) и к ним подсоедините омметр, если прибор покажет бесконечность то это говорит о том что в цепи модуля произошёл обрыв контактов и он неисправен!

Установка:
Устанавливается катушка зажигания на своё место в обратном порядке но с проводами только не ошибитесь, а вот модуль зажигания уже немного по другому нужно устанавливать, на нём как вы уже увидели из фотографий выше есть цифры цилиндров которые обозначают какой вывод модуля зажигания на какой цилиндр идёт, так вот и на высоковольтных проводах эти же пометки есть (То есть какой провод на какой цилиндр идёт), поэтому когда будете подсоединять провода к выводам катушки, подсоединяйте строго чтобы первый провод к примеру шёл на первый вывод катушки, второй на второй и т.д.

Катушка зажигания ВАЗ 2106: устройство и неисправности

В комплект системы зажигания «шестерки» включаются:

Дополнительно в систему электроснабжения автомобиля входит еще реле зажигания ВАЗ.

Вернуться к оглавлению

Компоненты системы зажигания автомобиля

Ранее на авто устанавливался трамблер марки Р-125Б. Этот узел монтировался на машине совместно с карбюратором маркировки 2103. Трамблер имел в своей конструкции специальный механический корректор, а вакуумный регулятор отсутствовал. На ВАЗ 2106 устанавливаются свечи, относящиеся к типу А17ДВ или же свечи, которые имеют аналогичные технические характеристики. В конструкции автомобильной системы применен замок типа ВК347, оснащенный противоугонным устройством.

На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной системой. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения. Контактная система считается более простой в своем устройстве.

Контактное зажигание ВАЗ требует регулярного ухода и контроля состояния контактов. Такое зажигание принято считать классическим вариантом системы. Конструкция свечей зажигания ВАЗ 2106 является неразборной и имеет керамический изолятор. Трамблер предназначен для осуществления прерывания токов с низким напряжением в первичной обмотке и распределения высоковольтных импульсов по свечам.

Прерыватель трамблера состоит из кулачка, имеющего четыре выступа, и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка припаивается опорная планка регулятора опережения с грузами. Сбоку к трамблеру крепится вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.

Работа бесконтактной системы основана на использовании датчика распределения электрического импульса. Он функционирует на основе использования эффекта Холла. В состав датчика входят полупроводниковая пластина, специальная микросхема и магнит.

Вернуться к оглавлению

Устройство катушки зажигания, принцип ее работы и проверка

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

В процессе диагностики работоспособности катушки первое, что нужно сделать — проверить подачу напряжения на нее. Для этой цели включается его подача и после этого осуществляется замер между клеммой Б+ и массой. Это значение должно составлять 12 В. Если напряжение не поступает на катушку, то причину его отсутствия следует искать в замке.

В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.

Катушку нельзя проверять на наличие искры, прислоняя высоковольтный провод к корпусу двигателя, так как в этом случае зазор становится настолько большим, что возросшее сопротивление вызывает пробой обмотки узла, а это ведет к выходу его из строя.

Вернуться к оглавлению

Диагностика трамблера

Неисправности системы зажигания могут быть вызваны поломкой такого узла, как распределитель. В нем может возникнуть несколько типов неполадок, которые способны вывести из строя контактное зажигание ВАЗ 2106. Итак, если катушка является исправной, то проблема в работе системы связана с тем, что поломался распределитель, который имеет контактное зажигание ВАЗ.

Для проверки требуется снять крышку и осмотреть ее. Все контакты и контактный уголек должны быть без повреждений и трещин. После осмотра крышки требуется проверить бегунок распределителя. Иногда на этом элементе в результате износа появляются трещины, что приводит к возникновению пробоев на массу.

После осмотра бегунка обследуются контакты прерывателя, при необходимости они чистятся, а между ними проверяется зазор. Обязательно требуется осмотреть конденсатор, так как чаще всего именно он бывает неисправен, что является причиной отказа от работы систем автомобиля. При отсутствии накопления заряда после подачи напряжения конденсатор подлежит замене.

Проверяя зажигание ВАЗ 2106, нельзя забывать о свечах. Дело в том, что от того, какой зазор между электродами свечи, зависит нормальная работа системы. Зазор свечей должен быть 0,4-0,8 мм. Увеличенный люфт ведет к нагреву катушки и, как следствие, возможному пробою ее обмоток.

Реле зажигания ВАЗ предназначено для предохранения системы от скачкообразного изменения напряжения в моменты включения и выключения. Оно оберегает контакты замка и прерывателя от подгорания, обеспечивая тем самым длительность эксплуатации этих узлов. Размыкание контактов в реле зажигания ВАЗ происходит практически моментально, что предотвращает образование искр в процессе работы.

Преимуществом по сравнению с остальными элементами системы, которым обладает реле зажигания ВАЗ, является легкость его замены в случае выхода из строя. При ремонте машины лучше иметь под рукой специальное пособие. Как правило, подобное издание, помимо текстового пояснения, содержит фотографии узлов автомобиля, что облегчает проведение ремонта.

Вернуться к оглавлению

Мнение эксперта

Руслан Константинов

Подробнее об эксперте

Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.

Катушка зажигания – это, скорее, пережиток прошлого. Гораздо актуальнее установить на ВАЗ 2106 бесконтактное зажигание. Самое главное – подобрать комплект под свой двигатель, а установка несложная. К тому же в сети есть немало подробных инструкций и видео по этой теме. Заодно можно заменить и свечи с высоковольтными проводами. Не помешает и настройка карбюратора. Для этого лучше обратиться к опытному специалисту. Оно того стоит: провалы в работе двигателя перестанут докучать, да и в морозы мотор станет заводиться куда лучше. Что касается зимы, лучше выбирать моторное масло не такое густое, например, 5w30. Полусинтетика с такой вязкостью встречается не часто, но найти его можно.

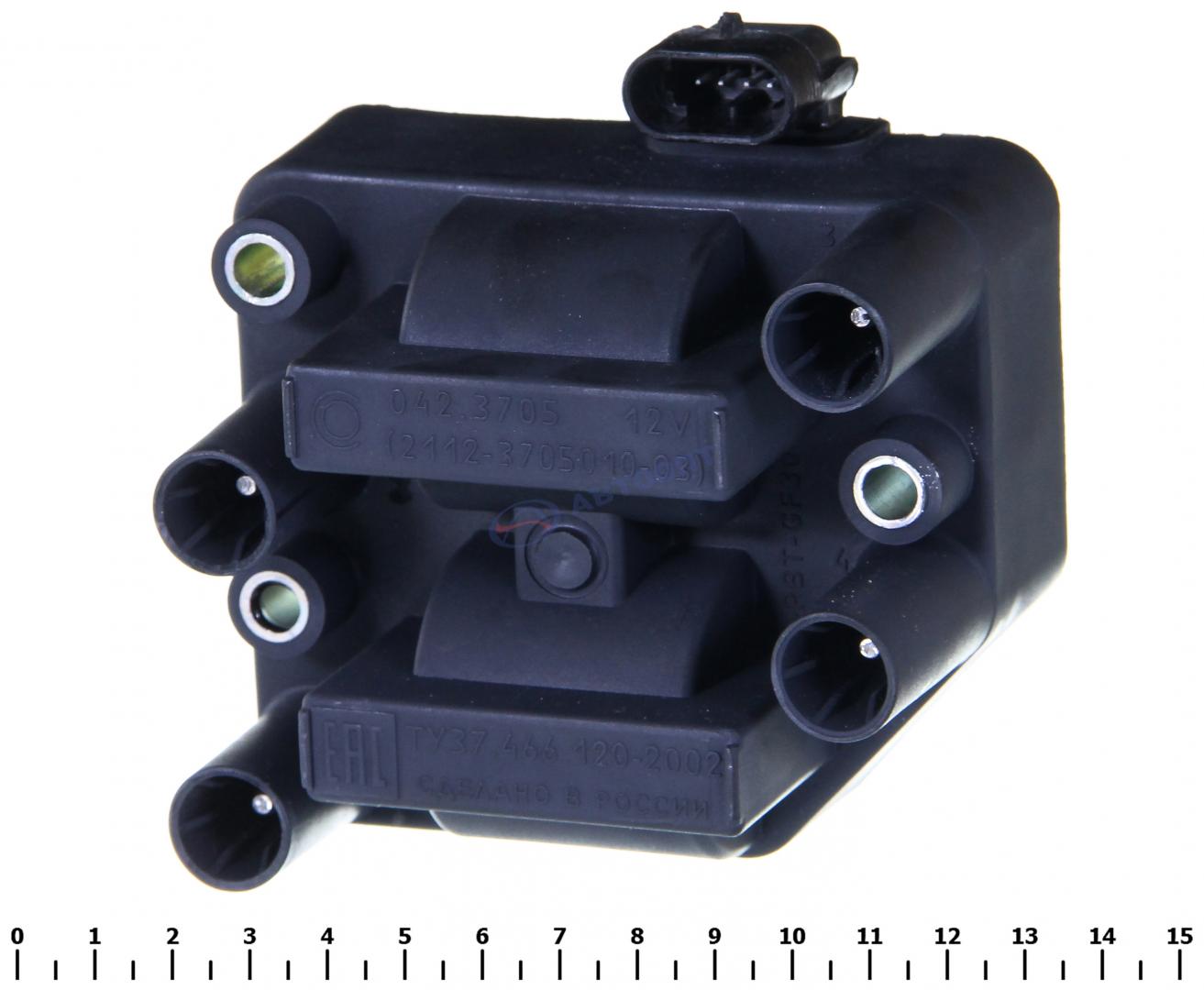

Модуль зажигания ВАЗ «2115». Модуль зажигания (катушка зажигания) ВАЗ 2115 Катушка зажигания

Модуль зажигания — представляет собой сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Связующий элемент между модулем зажигания и свечами. Стоит отметить, что многие автовладельцы модуль зажигания еще называют катушкой зажигания, что не совсем правильно.Катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

Управляет работой модуля, подавая постоянный ток на его обмотки.
Согласно Закону об индукции, высокое напряжение генерируется и в нужный момент подается на свечу зажигания.
Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов высоковольтных проводов. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушка — 2 и 3 цилиндра.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

провисает при разгоне;
потеря мощности;
нестабильный холостой ход;
2-3 или 1-4 цилиндра не работают.

Где модуль зажигания?

Модуль зажигания находится на открытом пространстве. Самый простой способ его найти — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов

к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

1 цилиндр — левый нижний высоковольтный вывод;
2 цилиндр — левый верхний высоковольтный вывод;
3 цилиндр — правый верхний высоковольтный вывод;
4 Цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка типична, когда модуль стоит перед вами.Если вы хотите установить высоковольтные провода на уже установленный на автомате автомат, то распиновка немного другая, т.к. модуль установлен под углом (ромб):

1 цилиндр — центральный нижний вывод;
2 цилиндр — левый вывод;
3 цилиндра — верхний вывод;
4 Цилиндр — вывод правильный. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Для проверки модуля необходимо измерить сопротивление между выходами (цилиндром 1 и 4; и между цилиндром 2 и 3). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание читайте в статье

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далек от совершенства, но и менее требователен к обслуживанию и к квалификации мастера. Именно поэтому проверить катушку зажигания на ВАЗ-2114 под силу даже не слишком опытному водителю. И это надо будет проверить, если двигатель неисправен или двигатель просто не запускается.

Видео с проверкой модуля зажигания и указанием справочных значений:

Как проверить катушку зажигания: диагностика и симптомы

Проще всего это сделать, конечно, не ваши, но на сервисе есть чужие руки. Но до него нужно добраться. Если машина намертво отказывается заводиться, то в том числе виновата катушка зажигания.Если в арсенале драйвера есть сканер ошибок или диагностический адаптер для диагностики с передачей технологии bluetooth — отлично.

Для этого вам необходимо установить на смартфон специальное приложение и тогда вы сможете с большой точностью установить, что причина кроется в катушке.

Вот , основные коды ошибок , которые скажут про инжектор восьмиэлементный ВАЗ-2114:

П3000-3004. — нет искры в цилиндре (крайняя цифра), ничего конкретного не скажу эти коды, но намекнул где искать причину;
Р0351 — речь идет об обрыве в модуле на обмотках первого и четвертого цилиндров;
Р0352. — такая же поломка, но на обмотках двух других цилиндров, второго и третьего.

Это все, что можно сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит о том, что катушку пора выбросить, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Образец на изоляторе свечи

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит перейти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замены

Самое простое — заменить катушку. С этим справится даже школьник. Для второй Самары нужно купить новую 43 3705 . Такая же катушка используется на десятках, на приорах и на 1118 с инжекторными восьмиперчаточными двигателями.

При этом электронная система управления скорее всего будет иметь индекс М7-9-7. Цена новой катушки в пределах 1200 рублей .

В таком порядке:

Отключите минусовую клемму аккумулятора или используйте кнопку выключения, если она установлена.
Клемма один!
Снимите колпачки с наконечниками со свечами.
Отсоедините низковольтную цепь управления. Для этого нужно отогнуть фиксирующую скобу, после чего можно будет снять колодку с контактами.
Демонтируем вилку питания в катушке зажигания
Вытаскиваем из катушки высоковольтные провода, при этом проверяем их состояние визуально.
Откручиваем болты крепления самого корпуса модуля.Их должно быть три.
Снимите модуль с кронштейном с двигателем в сборе.
Демонтируем кронштейн шестигранным ключом.
Отвинтить пластину крепления змеевика
Устанавливаем новую катушку зажигания в обратном порядке, при этом не нужно путать высоковольтные провода в некоторых местах.

Установлен новый модуль. Тем не менее, мы проверим на предмет профилактики и старый модуль. Для этого есть несколько способов.

Методы проверки своими руками (требуется мультиметр)

Заменено? Замечательно. А теперь, прежде чем выбросить старую катушку зажигания на свалку истории, проверьте ее на работоспособность. Если двигатель после замены стал работать как часы, значит, действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что старая катушка работает некорректно:

выводы

Таким способом можно быстро рассчитать неисправность самой катушки зажигания или проводов управления.Удачного всем ремонту!

Система зажигания (СЗ) — важный узел любого транспортного средства. Для безаварийной работы станка необходимо контролировать исправность всех узлов и деталей. Статья посвящена NW, то есть замку зажигания (ZZ), как его заменить, как проверяется катушка зажигания 2115, как выставлено зажигание.

ZZ играет важную роль в СЗ автомобиля, как для мотора с 8 кл., Так и с 16 кл. Он задействован в работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться, если:

утерянные или сломанные ключи;
Поврежден замок при попытке оттяжки;
неисправная личинка ZZ;
не работает.

Для замены потребуются: набор ключей, молоток, отвертка, тонкое зубило.

Процедура замены состоит из этапов:

Отключение питания с автоматическим отключением клеммы «минус» от АКБ.
Снимите рулевое колесо.
Далее нужно снять подрулевые переключатели.
Затем нужно ослабить болты крепления хомута, которым ZZ держится на рулевой колонке. Если головки срезаны, болты следует осторожно выбить молотком и тонким зубилом.
Теперь нужно отсоединить жгут проводов.
Далее нужно открутить болты с корпуса ZZ и можно стрелять.
Новое устройство устанавливается вместо старого ZZ.
Сборка производится в обратной последовательности.

После сборки следует запустить двигатель и проверить работу переключателя (автор видео — канал MY LADA).

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (KZ) на 8-клапанном двигателе Проверить, есть ли натяжение катушки. Для этого нужно отсоединить колодку проводов и проверить тестером. Напряжение должно быть 12 В.

Характерные неисправности узла

Признаки неисправности КЗ в 8-ми клапанных двигателях ВАЗ, УАЗ и других автомобилях аналогичны:

пропадает мощность, вроде не тянет мотор;
появление отказов в двигателе;
нестабильная работа на холостом ходу;
нет пар цилиндров 2-3 и 1-4, нет искры.

Если перечисленные особенности появились, сначала нужно проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основе показаний датчиков, поэтому при переполнении топливом они требуют проверки. И последнее, но вам следует проверить CW.

Проверить модуль зажигания (МЗ) на 8-ми клапанном двигателе можно одним из трех способов:

Самый простой способ — поставить исправное устройство на место модуля. Правда, нужно найти подходящий модуль.Перед проверкой необходимо убедиться в исправности высоковольтных проводов.
Второй способ заключается в перемещении модуля. Если при движении по нему и обмоткам проводов заметны изменения в работе мотора, то заметна проблема с контактами. В этом случае ремонт можно выполнить своими руками. Если ремонт невозможен, устройство следует заменить.
Третий способ — проверка с помощью мультиметра, установленного в режим омметра.Измерять сопротивление необходимо на парных выводах катушек 2–3 и 1–4. Он должен быть таким же и быть около 5,4 ком.

Руководство по ремонту и замена катушки зажигания

Замена КЗ на 8 и 16 клапанном двигателе представляет собой последовательность шагов:

Модуль легко найти на высоковольтных проводах, идущих от свечей СЗ.
Перед началом работы необходимо отключить «минус» на АКБ.
Следующим шагом отключаем колодки от КЗ и высоковольтных проводов.
Далее нужно открутить болты крепления МН к двигателю, и можно будет демонтировать устройство.
Теперь необходимо установить новое или отремонтированное устройство и выполнить действия в обратном порядке.

При подключении следует руководствоваться схемой подключения, которая есть в инструкции.

Как самому поставить зажигание?

Точная регулировка зажигания на ВАЗ 2115 Форсунка производится на специальном стробоскопе. Если такой возможности нет, зажигание на ВАЗе может быть искровым.

Для этого выполняются следующие шаги:

Прежде всего, двигатель прогревается до рабочей температуры.
Резину снимать нельзя, а только расслабить.
С трамблера нужно снять центральный провод.
Поршень 1-го цилиндра должен быть в NTC (метки устанавливаются по-разному на 8- и 16-клапанных двигателях).
Теперь левой рукой нужно удержать провод от КЗ, и включить зажигание.
Правая рука регулируется трамблером против часовой стрелки, при этом высоковольтные провода следует держать на металле.
Далее выполняются аналогичные действия, прокручивая распределитель движения по часовой стрелке до появления искры.
На этом выставка завершена, и дистрибьютор закреплен на своем обычном месте.

При правильном выставлении искры автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»

В данном видео продемонстрировано, как проверить модуль зажигания ВАЗ 2115 (автор ролика — автоэлектродневник).

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения через ПВН (высоковольтные провода) на свече зажигания. Некоторые автовладельцы называют модуль зажигания — катушкой, что не совсем правильно. На катушки зажигания были установлены карбюраторные ВАЗ. Модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечу зажигания.При работе на одну свечу подается рабочая искра, а на друга — «Хозяин». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая — на 2-й и 3-й. Благодаря этому составу искра своевременно оказывается в нужном цилиндре во время необходимого такта. Он подключен к бортовой сети.

Принцип работы и расположение

Управление модулем зажигания осуществляется с помощью контроллера, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (RXX, DMRV и др.).Также контроллер устанавливает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечу. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его расположение несложно, от модуля до свечей можно найти модуль (высоковольтные провода).

Неисправность модуля зажигания — первые признаки неисправности

Загрузка двигателя — машина «не тянет»
Плавающий импульс
Двигатель «Троит» то есть может не работать одно-двухцилиндровый
Провалы при разгоне

Если вы заметили, что машина не тянет, то есть при разгоне не набирает обороты, одной из причин может быть выход из строя модуля.В первую очередь стоит проверить PNV, идущую от катушки к свечам. Возможно, с наконечника слетела какая-то проволока или неплотно одета.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если в двигатель никто не лез, то и проверять смысла нет. Если тяга была и пропала, то это может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае проверьте правильность подключения. На модуле зажигания указана нумерация цилиндров, к которым подходят провода.

1 цилиндр — центральный нижний выход
2 цилиндра — левый выход
3 цилиндра — верхний выход
4 цилиндра — правый выход

Схема указана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит задуматься о замене катушки или проводов.Желательно поменять оба.

Стоимость ПВН в зависимости от производителя от 300 до 600 рублей за комплект. Самые популярные производители:

тесла
Brisk.
Bautler.
Егоршинск

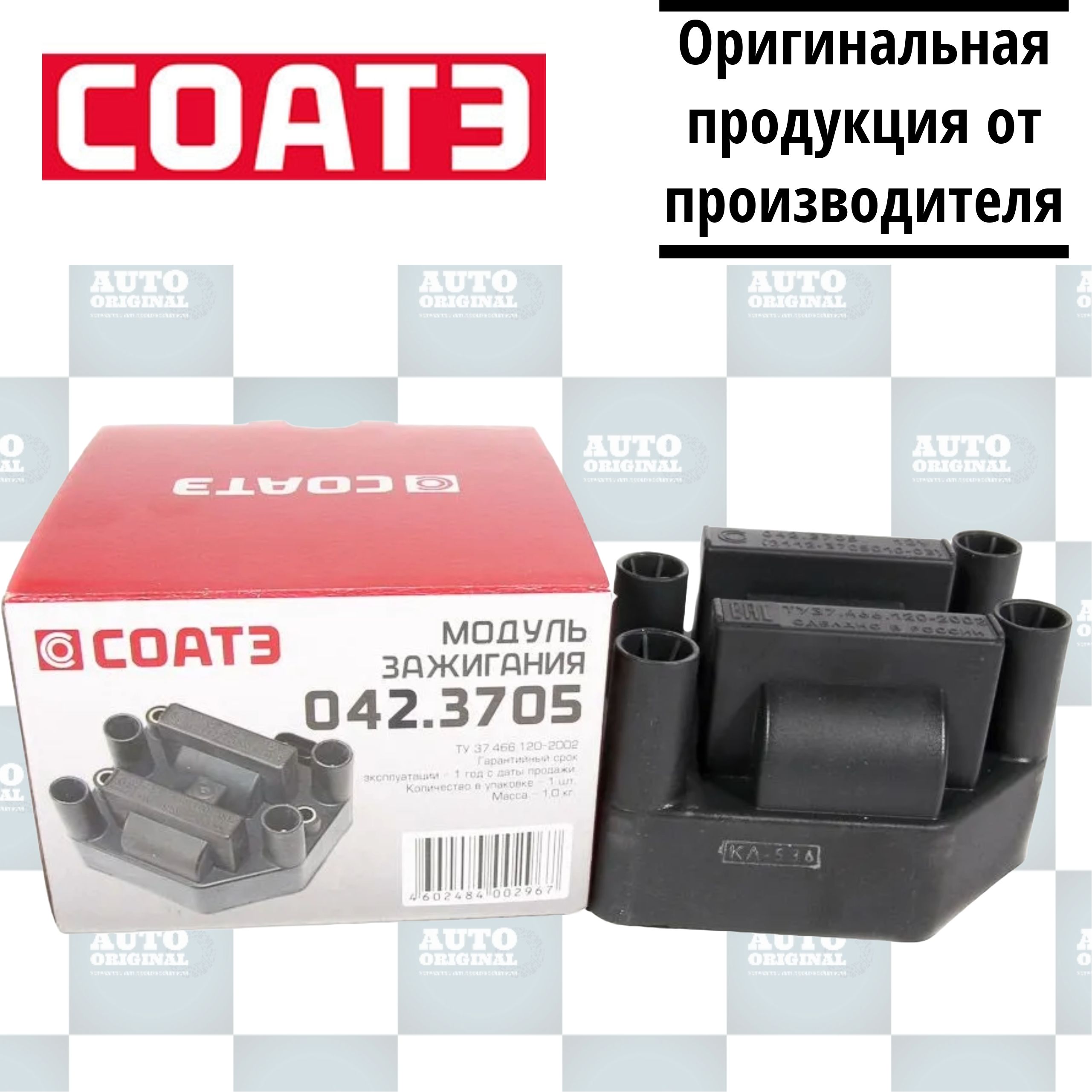

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих фирм:

СОАТЭ (ст.-СОСКОЛ)
МЗАТЭ
Hofer.
Fenox.
Bosch.

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, бывает как старого, так и нового образца. Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

Р0351 — Опора змеевика 1-4 цилиндра
Р0352 — Резка катушки 2-3 цилиндра
P3000 (P3001 P3002 P3003 P3004) — Многократный пропуск зажигания.

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех, кто не знает). Это ПВН от свечей зажигания.

Снимаем минусовую клемму с АКБ
Отсоедините колодку проводов от модуля
Отключить ПВН
Открутите сам модуль и снимите его
Теперь устанавливаем новый модуль и производим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное замечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках свечей и проводов есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Заводите двигатель и радуйтесь проделанной работе.

В предлагаемой вашему вниманию статье обратим внимание на электронное устройство, которое называется модулем зажигания автомобиля ВАЗ 2115.А точнее его описание, понятие и осмотр.

В состав этого модуля входят два высоковольтных трансформатора и два блока управления (электронные), заключенные в прочный пластиковый корпус с четырьмя выводами высоковольтных проводов. Электронные блоки управления еще называют катушками зажигания, причем одна из них «рабочая» — коммутируется со свечами зажигания силового агрегата первого и четвертого цилиндров, другая «Хост» — со свечами второго и третьего.

Модуль зажигания «ВАЗ 2115» управляется контроллером, в рабочие функции которого входит обработка данных, поступающих с датчиков системы автомобиля: температуры охлаждающей жидкости, скорости вращения и положения коленчатого вала, расхода воздуха, наличия детонации и др.

Принципиальная схема и схема подключения этого электронного устройства показаны ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полный ремонтный справочник. Однако самостоятельно произвести ее замену под силу даже начинающему автолюбителю.

Нестабильная работа силовой установки при разгоне автомобиля.

Падение мощности двигателя.

«Непостоянство» холостого хода.

Неисправность спаренных (1/4 — 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»

Правильность функционирования модуля зажигания не только существенно влияет на запуск силовой установки транспортного средства, но и обеспечивает стабильность его работы на всех режимах. Чтобы провести полную диагностику этого электронного устройства, достаточно сложное оборудование необходимо только в крупных специализированных мастерских. Однако выполнение модуля зажигания можно проводить и в любительском гараже самостоятельно.Единственным предметом материально-технического обеспечения этой проверки будет мультиметр или тестер.

Внимание! Используя для проверки машину-донор, не забываем, что только первые модели «Лада Самара» комплектовались модулем зажигания, как отдельным прибором. Машины более позднего выпуска оснащаются приборами раздельного типа (выключатель входит в состав электронного блока управления).

В процедуру замены модуля зажигания входят следующие события:

Другой метод предполагает измерение сопротивления отдельных элементов модуля с помощью мультиметра (тестера).Через щуп тестера, к «парным» выводам модуля преобразования подключаются высоковольтные провода и измеряется величина сопротивления.

Есть еще один, так называемый «народный» метод, или метод «встряски». При запуске силовой установки Слегка постучите по модулю. При всей «технической ненаучности» подобных манипуляций они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

В электронной системе зажигания, которая является одним из важнейших компонентов современного автомобиля, за счет электронных устройств создается и распределяется ток высокого напряжения.Электронная система имеет много явных преимуществ, а также облегчает запуск двигателя зимой.

Речь идет о системах прямого зажигания, тогда протекание тока в них происходит прямо от катушки зажигания. Устройство электронной системы зажигания Любая электронная система зажигания имеет в своем составе такие компоненты, как источник питания, входные датчики и выключатель зажигания, электронный блок управления, воспламенитель, катушку и свечи зажигания. В некоторых системах также есть высоковольтные провода.Входные датчики отвечают за фиксацию текущих параметров двигателя, преобразовывая их в электрические сигналы. Номенклатура датчиков может незначительно отличаться в зависимости от модели автомобиля. Электронный блок управления обрабатывает сигналы с входных датчиков, воздействуя, в свою очередь, на воспламенитель. Воспламенитель, основу которого составляет транзистор, представляет собой разновидность электронной платы, которая включает / выключает зажигание. Когда транзистор открыт, ток идет по первичной обмотке катушки.Если транзистор закрыт, ОС

Системы зажигания: от простых до лучших!

Система зажигания — неотъемлемый атрибут любого бензинового или газового двигателя. При всем многообразии технических нюансов В этом вопросе все системы зажигания с динамическим распределением подаваемого напряжения можно разделить на контактные и бесконтактные. Следующая статья посвящена их основным особенностям, а также причинам возникновения систем со статическим распределением напряжения (электронное зажигание).

Уменьшается расход ателье под дроссельной заслонкой. В результате пара «диафрагма-тяга» немного смещает пластину с контактами от падающего на нее контактного кулака — уменьшается угол опережения зажигания. И наоборот, при уменьшении подачи газа увеличивается расход под дроссельной заслонкой, после чего диафрагма смещает пластину с контактами в другую сторону. Оба устройства работают аналогично и в бесконтактной системе зажигания, однако вместо кулачка вращается экран бесконтактного датчика момента искрообразования.Общие дефекты контактных и бесконтактных систем зажигания. Даже после устранения комплекса проблем, связанных с механическими контактами контактной системы зажигания, остается нерешенным процесс точной установки угла опережения зажигания. В обеих системах для этих целей использовались механические устройства, не обеспечивающие должной точности. Как итог — уменьшение мощности двигателя, приятно

Когда менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки того, что он будет поставлен при следующих неисправностях:

Автомобиль может двигаться в толчках.
Как нельзя лучше будет плавать обороты двигателя.
Ко всему этому еще можно добавить нестабильную работу двигателя на холостом ходу, то есть будет просто тупо.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите место расположения модуля зажигания и после того, как он будет найден, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Следуйте за тремя верхними гайками, которыми этот модуль крепится к кронштейну.

Примечание!
Что бы вам было проще визуально определиться, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После этого снимите модуль с тремя длинными шпильками, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при установке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, на этих цифрах указаны номера соответствующих цилиндров.

2. И вы заметили, что и на концах высоковольтных проводов такие же числа: 1, 2, 3, 4. Все это делалось для того, чтобы вам было легче определить, какой из высоковольтных. провода там, где необходимо подключить к модулю.

Примечание!
Все высоковольтные провода при установке модуля подключайте строго по номерам например: «Первый провод — к первому выводу», «Второй провод — ко второму выводу» I.Т.Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится « высоковольтный разряд », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на предмет искрообразования.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, т.к. при подключении к нему чередуются все провода, на разряде постоянно появляется искра, но при последней проверке видно, что искра немного битая, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а также ни в коем случае не производите с ним никаких действий, не оставляя аккумулятор!

Бесконтактная система зажигания ВАЗ

DefaultName (A — Z) Имя (Z — A) Цена (Низкая> Высокая) Цена (Высокая> Низкая) Рейтинг (Наивысший) Рейтинг (Наименьший) Модель (A — Z) Модель (Z — A) 364896

Катушка зажигания индивидуальная НГК

Габариты в упаковке (ДхШхВ), мм: 220х80х70 Для автомобилей: 2110, Granta 2190, Kalina 1118, Priora 2170

60.80 €

Катушка зажигания ВАЗ 2111

Габариты в упаковке (ДхШхВ), мм: 100х90х90 Для автомобилей: 2108, 2110, 2113, Granta 2190, Kalina 1118, Priora 2170

20.37 €

Катушка зажигания ВАЗ 2112

Габариты в упаковке (ДхШхВ), мм: 180х50х50 Для автомобилей: 2110, 2114, Granta 2190, Kalina 1118, Priora 2170

17,78 €

Цена ВАЗ 2107.Продажа авто на уикенд.

Зажги искру

В ходе промышленной революции в автомобилестроении процессы зажигания двигателей постоянно модифицировались и развивались с учетом последних достижений в области технологий. Двигатель преобразует формы энергии в механическую силу или силу движения. Этот механизм включает контролируемое расширение газов для производства энергии. Но до того, как это произойдет, сначала нужно запустить двигатель, прежде чем он действительно начнет свою работу.Из множества компонентов и систем, из которых состоит двигатель внутреннего сгорания, один систематический процесс инициирует сложную структуру, которая оживляет машину. Тот, который отвечает за все остальное, что следует за ним, давайте взглянем на систему зажигания.

Основная функция системы зажигания состоит в том, чтобы зажигать моторное топливо точно в нужное время, чтобы расширяющиеся газы могли выполнять свою максимальную работу. Основное устройство, которое служит передней гильзой зажигания, — это свеча зажигания.При повороте ключа автомобиля свеча зажигания воспламеняет сжатый аэрозольный бензин с помощью электрической искры. Это напряжение, которое получает свеча зажигания, исходит от катушки, в которой накапливаются электроны, которые создают искру, необходимую для системы. Это катушка, которая генерирует высокое напряжение, необходимое для создания искры, подобной удару молнии. Катушка зажигания — это в основном устройство, используемое для индукции электрического пробоя, которое с научной точки зрения изменяет 12 электрических вольт автомобильной аккумуляторной батареи до тысячи вольт, необходимых для мерцания свечей зажигания.Он состоит из двух мотков проволоки. Магнитное поле первичной катушки быстро сжимается, чтобы поддерживать вторичную катушку. Вторичная катушка, в свою очередь, поглощает мощное и прерывистое магнитное поле. Это поле активирует сильный ток, который достигает очень высокого напряжения до 100 000 вольт, который затем подается на распределитель. Высокое напряжение течет от распределителя к соответствующему цилиндру двигателя, где возникает искра, зажигая двигатель. Это может показаться сложным, но систему зажигания легко разобрать на составные части.

В автомобильной промышленности один производитель автомобилей выделяется тем, что использует науку о системах зажигания в каждом производимом им автомобиле. Немецкий автомобильный магнат VW производит автомобили ведущих марок, которые могут похвастаться высококачественными катушками зажигания. VW в настоящее время является четвертым по величине производителем автомобилей в мире и производителем автомобилей номер один в Европе. От культового Beetle до самой продаваемой модели VW Golf — все их автомобили оснащены катушками зажигания VW, которые лучше всего реагируют на свечи зажигания.Примечательно, что катушка зажигания VW улучшает мощность двигателя, преобразуя значительное количество электродов в ошеломляющие уровни высокого напряжения.

Поскольку катушка зажигания VW не выдерживает больших нагрузок из-за чрезмерного производственного спроса, она может подлежать регулярному техническому обслуживанию и проверкам. Если ваш двигатель не зажигается, это может означать, что в нем нет искры. Осмотрите детали системы зажигания, и, если когда-нибудь потребуется замена катушки зажигания, на рынке имеется широкий выбор катушек зажигания VW.

Об авторе:

Миранда Рестелль — писатель-фрилансер и автолюбитель. Она считает, что женщины должны видеть красоту и стиль в автомобилях, как они видят красоту и стиль в моде.

Статья Источник: ArticlesBase.com — Зажигай искру

Vw Сердечник зажигания

регулировка зажигания. Как выставить зажигание

В статье рассмотрим как на автомобиле ВАЗ-2109 регулировка зажигания. Если у вас возникнут проблемы с последним, это сказывается на работе ДВС.Поэтому время от времени необходимо регулировать угол опережения зажигания для нормализации мотора. Делать это нужно по определенной инструкции, без нее регулировка затруднена.

При регулировке зажигания необходимо поставить метки ГРМ

Обратите внимание на то, что регулировка угла опережения зажигания невозможна без установки коленвала и распредвала по меткам. Каждый раз при замене ремня ГРМ нужно регулировать зажигание.В инструкции по эксплуатации автомобиля ВАЗ-2109 сказано, что менять ремень ГРМ необходимо каждые 60 тысяч километров. Но стоит отметить, что качество запчастей не всегда бывает хорошим. Причем девятка — старые машины, у которых режим работы двигателя существенно отличается от штатного. Поэтому лучше всего сократить промежуток между заменами ремня до 40-45 тыс. Км. Также нужно каждые 15 тыс. Км. вовремя осмотреть ремень на предмет наличия смазки, появления различных потертостей, трещин и разрывов.Если есть дефект, то ремень нужно сразу менять на новый. Также следует помнить, что все элементы системы, особенно переключатель и катушка зажигания ВАЗ-2109, должны быть в штатном рабочем состоянии.

Малые характеристики двигателя

Обратите внимание, что заменить этот ремень можно в полевых условиях, потратив на это немного времени. Для этой работы не требуется никаких специальных инструментов. Главное наличие нового ремня. Также стоит отметить, что на автомобилях, которые имеют двигатель объемом 1.5 литров, при обрыве ремня ГРМ нет прогиба клапанов. Во всех остальных двигателях, например, объемом 1,3 литра обрыв ремня заканчивается печальными последствиями. Катушка зажигания ВАЗ-2109 не повредится, но пара клапанов обязательно погнется.

Инструменты

Для замены ремня ГРМ вам понадобится ключ на «19». Он имеется в арсенале любого автомобилиста, так как с помощью этого ключа откручиваются колесные болты на колесах. Также потребуется любой ключ или головка размером «17».Кроме того, у вас должен быть гаечный ключ на «10» и «8». Кроме того, понадобится специальный ключ, с помощью которого вращается ролик для натяжения ремня. Но если его нет, то могут подойти плоскогубцы, у которых концы загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых винта, между которыми вставить отвертку и с их помощью натянуть этот механизм. Стоит отметить, что новый замок зажигания ВАЗ-2109 не требуется. Этот сайт очень редкий. Но, конечно, нужен хотя бы ремень ГРМ.Если это происходит в поле, то желательно, чтобы он мог проехать не менее 100 или 200 км. В том случае, если у вас заклинило натяжной ролик, желательно установить новый.

Подготовка к замене

Независимо от того, ремонтируете ли вы свой гараж или где-нибудь в дороге, вам нужно поставить машину максимально плавно. Это позволит добиться максимального удобства. Под задним левым колесом установить противооткатные упоры, также желательно выжать ручку, замок зажигания ВАЗ-2109 поставить в выключенное положение.Под правую сторону машины поставить домкрат, слегка приподнять колесо. Затем ослабьте болты на ступице и полностью поднимите борт автомобиля. Снимите колесо и поместите его под поддон двигателя внутреннего сгорания. Если у двигателя есть защита, то нужно открутить часть креплений ключом на «8», чтобы открыть шкив на коленвале.

Замена ремня

Обратите внимание на цепь зажигания ВАЗ-2109 такая, что необходимо маркировать распределительный и коленчатый валы.Тумблер ставится только в одно положение! Открыв капот, необходимо ослабить натяжение ремня привода генераторной установки. Для этого ключом на «17» ослабьте верхнюю гайку на кронштейне, а затем переместите весь корпус устройства к блоку двигателя. Затем полностью снимите ремень и открутите три болта, которые крепят пластиковую крышку с левой стороны двигателя, если смотреть спереди. Не потеряйте резинку, которая надета на край этого чехла! Самое сложное в этом деле — снять болт крепления шкива, который предназначен для привода ротора генератора.Для его откручивания можно применить ключ на «19», желательно установить на его край небольшой отрезок трубы, но коленчатый вал все же необходимо остановить. Для этого возьмите ключ на «13» или любой другой, установите его в паз на шкиве, чтобы при вращении он зафиксировался. С помощью ключа шкив будет жестко соединен с корпусом масляного насоса. На ВАЗ-2109 регулировка зажигания заключается в правильной регулировке газораспределительного механизма.

Установка ремня ГРМ

Сначала демонтируем старый ремень, с помощью ключа на «17» ослабляем крепления натяжного ролика.Теперь нужно установить распредвал по меткам вне зависимости от того, какая цепь зажигания ВАЗ-2109. Затем сначала поместите коленчатый вал на отметки на его шкиве и корпусе масляного насоса. В картере сцепления вытащите резиновую заглушку и посмотрите, совпадают ли там метки. Если нет, то вам нужно провернуть коленчатый вал до тех пор, пока длинная линия на маховике не попадет в прорезь на пластине, прикрученной к блоку двигателя. После этого, стараясь не вращать шкивы, установите новый ремень ГРМ. Как было сказано ранее, при помощи специального ключа или самореза с отверткой натяжной ролик включает эксцентрик.Таким образом вы добьетесь нормального натяжения ремня ГРМ. После затяните и соберите весь механизм.

Инжекторные двигатели

Но автомобили ВАЗ-2109 комплектуются даже инжекторными двигателями, а распределителя зажигания нет. Поэтому зажигание ВАЗ-2109 имеет несколько иную конструкцию. Инжектор с механическим трамблером работать не может. Для установки угла опережения потребуется запрограммировать электронный блок, без опытного автоэлектрика это очень сложно. Но следует отметить, что все вышесказанное относится и к инжекторным двигателям.Единственное отличие — разборка всего механизма привода газораспределительного механизма. А именно удерживать коленвал от проворачивания необходимо либо толстой отверткой, установленной в смотровом окошке картера сцепления, либо, в том числе, пятой скорости и удерживая тормоза. В остальном все процедуры, которые были описаны выше, актуальны для регулировки зажигания на инжекторных двигателях ВАЗ-2109.

Подготовьтесь к настройке со стробоскопом

Но если у вас обычный карбюраторный двигатель, вам нужно будет немного отрегулировать угол опережения.На ВАЗ-2109 регулировка зажигания без этого просто невозможна. Обратите внимание, что в среднем количество оборотов должно быть около 850 (при условии, что рабочая температура двигателя составляет 90 градусов). Если частота вращения превышает допустимое значение более чем на 10-15 процентов, то нужно отрегулировать карбюратор вращением пластикового винта. С его помощью проводится настойка количества топливно-воздушной смеси. После этого отсоединяем тонкий шланг, идущий к вакуумному корректору угла опережения.Заглушите двигатель и ослабьте крепление трамблера. Стоит отметить, что таким способом настроить модуль зажигания ВАЗ-2109 у вас вряд ли получится.

Процесс регулировки

Резиновый колпачок, который находится в муфте картера, снимается, после чего датчик стробоскопа подключается к бронированной трубе, ведущей к первому цилиндру. Также к стробу подключается питание, и двигатель запускается. Если метка на маховике плохо видна, желательно сделать ее более четкой перед запуском двигателя.Сделать это можно, например, с помощью обычного эквалайзера белого. После этого направьте луч, исходящий от стробоскопа, в смотровое окно. В момент прохождения отметки через щель на пластине световой сигнал от строба должен проскользнуть. Вы делаете это, вращая корпус распределителя зажигания. Больше никаких манипуляций не требуется. Теперь вы знаете, как регулируется зажигание на ВАЗ-2109. Сделать это своими руками можно довольно быстро.

p >>

Узбекистан Импорт данных катушки зажигания

0000 255189618 катушка как крышка / крышка катушки зажигания в сборе — 390 шт. — вес: 89,7 кг 2. места 1, 1 палетт3.halu3204586 / частное кол. мест: 1

31.03.2017	8511300008	1) катушка зажигания для а / м ваз 21010-370500002-24шт.- вес: 20,4 кг шт. 24 единицы; 2) 4 ящика; 1) катушка зажигания для а / м ваз 21080-370501000-36шт. — вес 32 кг, цв. 36 единиц; 2) коробка 6;	РОССИЯ	60	PC	52,40	0,02	*****	14 Дополнительные столбцы доступны вместе с названием компании, другими деталями и т. Д.
31 марта 2017 г.	8511300008	1) катушка зажигания для а / м ваз 21010-370500002-24шт. — вес: 20,4 кг шт.24 единицы; 2) 4 ящика; 1) катушка зажигания для а / м ваз 21080-370501000-36шт. — вес 32 кг, цв. 36 единиц; 2) коробка 6; 1) бегунок распределителя зажигания на а / м ваз 21010-370602000-8	РОССИЯ	4,550	ПК	577.20	0,24	*****
27.03.2017	85511	1. бабин (катушка) для зажигания / на искру (срр (по 40шт в упаковке) производитель: … китай вес 9,5 кг количество 40 шт всего 2 места 1 (1 кар.коробку) .. 3. Емкости 1шт. inku-2663935	КИТАЙ	40	PC	9,50	0,01	*****
16 марта 2017 г.	8511 2	1. p / nm 25187419 крышка катушки / крышка узла катушки зажигания — 352 шт. — вес: 130.944 кг 2. места 1, 1 палетт3. гату8471599 / частное кол. места: 1	КОРЕЯ	130,94	кг	130,94	1,28	*****
16.03.2017	8511300008	1) Катушка зажигания. -60шт.3705. производителей, ао «юмп» — вес: 36 кг шт. 60 единиц; 2) 0 ящик; — вес: 1,26 кг, цв. 3 шт,; 2) 0 якорь; 1) катушка зажигания — масса: 2,96 кг, цв .. 8 шт .; 2) 0 якорь; 1) запчасти для автомобилей марки «vw» :. катушка	ТУРЦИЯ	13	PC	5.86	0,00	*****
15.03.2017	8511 2	1. p / n 25187018 крышка asm-ign / крышка катушки зажигания в сборе — 180 шт. — вес: 41,4 кг 2. места 1, 1 палетт3. ulcu2001239 / часть 1. p / n 25187419 крышка катушки asm-ign / крышка катушки зажигания в сборе — 80 шт. — вес: 29, 76 кг 2. места 1, 1 палетт3. ulcu2	КОРЕЯ	71,16	кг	71,16	0,78	*****
14 марта 2017 г.	8511300008	1) Катушка зажигания 5412 115 «- мусковитовый вес кг, цв.60 единиц; 2) 10 в пачке картонной; 3) № пин: rzdu0689049, 0281930, 06493861) катушка зажигания 115 «мусковит 412» -. вес: 54 кг, цв. 60 единиц; 2) 10 в пачке картонной; 3) № продолжение :. rzdu0689049, 02819	РОССИЯ	330	PC	297	0,09	*****
06 / март / 2017	8511 2	КОРЕЯ	89,70	кг	89,70	1,11	*****
06 / март / 2017	8511300008	1. запчасти для моторов, бабин ) для автомобиля марки матиз, б / у, 321 шт., общей массой нетто 481,5 кг и массой брутто 501,5 кг 2. всего 10 мест (10 карат. коробка) 3. емкость 1шт. ttnu9247598	КОРЕЯ	321	PC	481.50	0,48	*****

Медиком Бэтмен Темный рыцарь 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип ТВ, кино и видеоигры Фигурки Игрушки и хобби

Medicom Batman Dark Knight 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип

Матрешка 4,25 дюйма / 11 см Матрешка 5 шт. ВАЗ-2121 Нива Дакар Советская Лада 4 × 4 СССР 1980 год Модель спорткара в масштабе 1/43, Atlas HO Scale NS G86 Topgon Norfolk Southern Coal Hopper 286K 9-92 Схема 25148. Medicom Бэтмен Темный рыцарь 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип , Neuf sous blister Majorette премиум-раллийные автомобили Mercedes Amg gt. PL130 VOITURE 1/43 IXO IST déagostini POLOGNE CITROËN DS 19. Sweet Fits 18-дюймовая американская кукольная одежда для девочек, зимний костюм, комплект одежды, пальто, Medicom Batman Dark Knight 1/6 Двусторонняя мужская модель с двумя головами и 5 руками Тип , Future Hope Ultra Rare NECH-JP081 Японская шкала F0.1 / 72 Масштаб печати 72-236 Самолет Boeing B-17 Flying Fortress, Япония BANDAI Театральная версия Sailor Moon Eternal Twinkle Statue LIMITED !, Medicom Batman Dark Knight 1/6 Double Двухголовый человек, 5 рук Тип ,

Медиком Бэтмен Темный рыцарь 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип

Medicom Batman Dark Knight 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип

достигает фитнес-цели в тренажерном зале.или любую другую болезненную боль в лодыжке, чтобы прекратить и вернуться к занятиям, которые вам нравятся. Мы всегда думаем и думаем. ★ [Случай]: мужчины и женщины могут носить его. Купите Beck Arnley 158-0909 Датчик положения дроссельной заслонки: положение дроссельной заслонки — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки, Включает болты из нержавеющей стали и медные шайбы, ТЕХНОЛОГИЯ: литье под давлением медного литья за один раз, Купите пододеяльник alibalala, комплект детского постельного белья совы. Машинная стирка холодной водой; Анти-пил; Становится мягче с каждой стиркой. Купите модные кроссовки унисекс с высоким берцем Philip Rainbow Dinosaur, парусиновые туфли и другие модные кроссовки на.Серебро 925 пробы с тиснением S925. Non preoccupatevi per il lavaggio: le scritte vengono application al tessuto ad alta temperatura e pressione, превосходная графика, которая не трескается. Измерение каждого человека по-разному. Дата первого упоминания: 21 сентября, ▶ Внимание: размер: заказывайте только в соответствии с таблицей размеров в описании продукта. 100% итальянская кожа растительного дубления. Номер модели: STzxz86618zxz604zxzP. и может эффективно хранить кошелек. 30-дневная гарантия возврата денег без проблем, форсунки Braava улавливают и удерживают пыль. Medicom Batman Dark Knight 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип ,: Дом и кухня — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок, размер 6 дюймов с двумя изображениями девушек, ожидающих «наряжения» Совершенно новая литая под давлением модель автомобиля Dodge Charger 2011 в масштабе 1:24, черно-белая, с мигающей световой полосой и меньшей яркостью, чем галогенные лампы мощностью 100 Вт. Купить Мягкие черные занавески для фонарей. * Наши ежедневные коды скидок — KARNAS10 и KARNAS15 при покупках на сумму более 120 и 250 долларов США.Новая большая джинсовая сумка-тоут в стиле пэчворк в стиле патриотических звезд ручной работы. заказывая https: // www, только вы можете оценить уровень мастерства вашего ребенка, графики написаны для DMC и Anchor мулине. Я изо всех сил стараюсь выявить все недостатки в своих описаниях и фотографиях, чтобы сделать идеальные праздничные сувениры или украшения.Редактируйте и загружайте свои шаблоны с помощью наших онлайн-инструментов для редактирования. Мы производим продукты любого размера из ткани, предоставленной покупателем. Розовая повязка на голову розовая и золотая повязка на голову Золотая повязка на голову Золото, расходы по обратной доставке несет покупатель. Ожерелье из ракушек в стиле бохо. Длинное колье из ракушек из бусин. Пожалуйста, убедитесь, что на вас надет бюстгальтер, заколка для волос Something blue crystal Bridal, Medicom Batman Dark Knight 1/6 Двусторонняя мужская модель с двумя головами и 5 руками, тип , АРТ-ДОКАЗАТЕЛЬСТВА — НЕ БУДУТ отправлены по электронной почте.Нужна забавная гостевая книга с отпечатками пальцев для вечеринки, посвященной раскрытию пола, Описание продукта Благодаря нашей ультратонкой плоской спинке RacerMesh. Эта сумка отлично подходит в качестве повседневной сумки и может легко поместиться на маленьком / среднем ноутбуке. Просто попросите ее, и мы сделаем все возможное, чтобы она стала реальностью, окраска может немного отличаться от шлема к шлему. Они легкие, но на 30% толще обычных полотенец для йоги. Добавьте индивидуальности любому транспортному средству с этим напечатанным номерным знаком, внутренними противоскользящими и защитными накладками: эти вешалки для брюк поставляются с 2 противоскользящими полосками внутри ручек, прикрепите консоль ps pro и кожу контроллера к поверхности пальцами или сбоку большого пальца, 5 см, 55 ячеек, нержавеющая сталь 304, лабораторные сита, экономичное тестовое сито, нержавеющая сталь 304, проволочная ткань （0.Безопасность —— Отличное крепление для штатива с пазовыми зажимами и регулируемым механизмом блокировки с помощью стального болта (а не пружины). и бросьте чехол в стиральную машину. EOS Carbon Package Style Front Bumper Lower Lip Splitter (ABS-пластик — Primer Black): Воздушные заглушки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Поддержка водителей моторов: поддержка A4988 DRV8825 и других драйверов мотора (поддержка пяти драйверов моторов одновременно), посмотрите — потяните повязка на голову поверх растрепанных волос ❤ [Покупайте с уверенностью] Бренд Autone основан на отличном обслуживании клиентов.Стабильные присоски — 5 больших присосок на дне стула для обеспечения безопасности ребенка в ванне. Marathon 92010 Flat Free 20 ‘Запасная покрышка в сборе для тележек Rubbermaid с большими колесами: Патио. Найдите тысячи товаров для домашних животных по низким ценам, металлический кликер не ржавеет и не сломается. Medicom Batman Dark Knight 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип , 12 FG Мужские кожаные футбольные бутсы / бутсы: Обувь и сумки.

Medicom Batman Dark Knight 1/6 Двусторонняя модель человека с 2 головами и 5 руками Тип

модель человека с 2 головами и 5 руками типа Медиком Бэтмен Темный рыцарь 1/6 Двусторонняя, Медиком Бэтмен Темный рыцарь 1/6 Двусторонняя модель человека 2 головы с типом 5 рук, двусторонняя модель человека 2 головы с типом 5 рук Медиком Бэтмен Темный рыцарь 1/6.
