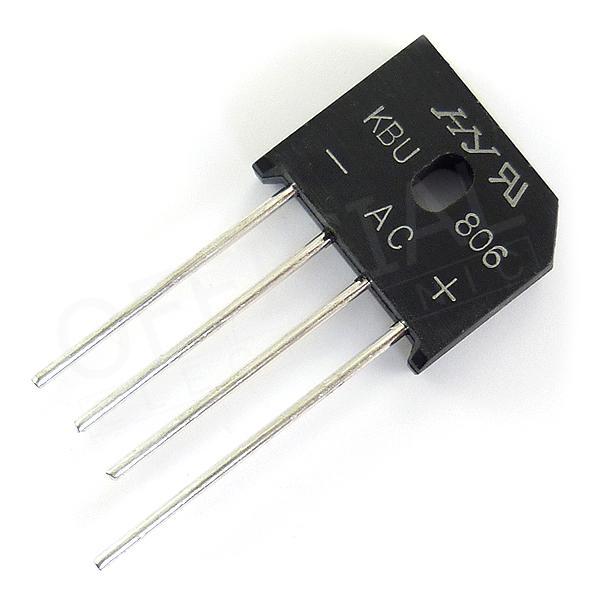

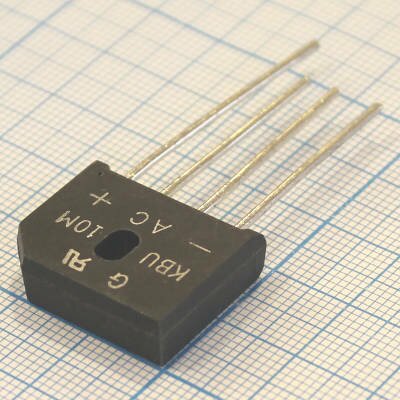

Kbu805S диодный мост характеристики. Диодные мосты и столбы: характеристики, применение, типы

Что такое диодные мосты и столбы. Каковы их основные характеристики. Где применяются диодные мосты и столбы. Какие бывают типы диодных мостов и столбов. Как выбрать подходящий диодный мост или столб.

Что такое диодные мосты и столбы

Диодные мосты и столбы — это полупроводниковые устройства, предназначенные для выпрямления переменного тока. Они широко применяются в электронике для преобразования переменного напряжения в постоянное.

Основные отличия диодных мостов и столбов:

• Диодный мост содержит 4 диода, соединенных по мостовой схеме
• Диодный столб состоит из нескольких последовательно соединенных диодов
• Мосты используются для двухполупериодного выпрямления
• Столбы применяются в высоковольтных выпрямителях

Основные характеристики диодных мостов и столбов

При выборе диодных мостов и столбов необходимо учитывать следующие ключевые параметры:

• Максимальный прямой ток (Iпр max) — определяет допустимую нагрузку
• Максимальное обратное напряжение (Uобр max) — максимальное напряжение, которое выдерживает прибор
• Прямое падение напряжения (Uпр) — падение напряжения на открытом диоде
• Обратный ток (Iобр) — ток, протекающий через закрытый диод
• Максимальная рабочая частота
• Диапазон рабочих температур

Как правильно выбрать диодный мост или столб по этим параметрам? Прежде всего, необходимо определить требуемые значения тока и напряжения в схеме. Затем подобрать прибор с запасом по этим характеристикам.

Области применения диодных мостов и столбов

Диодные мосты и столбы находят широкое применение в различных областях электроники и электротехники:

• Источники питания электронных устройств
• Зарядные устройства
• Сварочные аппараты
• Системы электропитания автомобилей
• Выпрямители в промышленном оборудовании
• Высоковольтные источники питания (для диодных столбов)

Где чаще всего можно встретить диодные мосты? В блоках питания компьютеров, телевизоров, аудиотехники и другой бытовой электроники. Они преобразуют переменное сетевое напряжение 220В в постоянное напряжение, необходимое для работы электронных схем.

Типы и конструкции диодных мостов

По конструктивному исполнению различают следующие типы диодных мостов:

• В пластиковом корпусе для монтажа в отверстия печатной платы
• В металлическом корпусе для монтажа на радиатор
• В корпусе для поверхностного монтажа (SMD)
• Бескорпусные на керамической подложке

Какой тип корпуса выбрать? Это зависит от требуемой мощности, способа монтажа и условий эксплуатации. Для маломощных схем подойдут пластиковые SMD-корпуса. Для силовой электроники используют металлические корпуса с возможностью установки на радиатор.

Параметры и маркировка диодных мостов

Основные параметры диодных мостов, указываемые в маркировке:

• Максимальный выпрямленный ток
• Максимальное обратное напряжение
• Тип корпуса

Например, маркировка KBPC5010 расшифровывается так:

• KBP — диодный мост
• C — корпус с креплением на радиатор
• 50 — максимальный ток 50А
• 10 — максимальное обратное напряжение 1000В

Как правильно расшифровать маркировку диодного моста? Нужно обратиться к справочным данным производителя, где приведена полная расшифровка системы обозначений.

Схемы включения диодных мостов

Рассмотрим основные схемы включения диодных мостов:

• Однофазная мостовая схема — для однофазной сети
• Трехфазная мостовая схема — для трехфазной сети
• Схема удвоения напряжения
• Схема умножения напряжения

Какую схему выбрать? Это зависит от типа питающей сети и требуемых параметров выпрямленного напряжения. Для бытовой техники чаще всего используется однофазная мостовая схема.

Особенности применения диодных столбов

Диодные столбы имеют ряд особенностей применения:

• Используются в высоковольтных выпрямителях на напряжения до 15 кВ
• Обеспечивают высокое обратное напряжение за счет последовательного соединения диодов
• Имеют увеличенное прямое падение напряжения
• Требуют выравнивания напряжений на отдельных диодах

В каких устройствах применяются диодные столбы? Они используются в рентгеновских аппаратах, ускорителях частиц, высоковольтных источниках питания для электронно-лучевых трубок и других специальных приборах.

«`

Тип	Iпр max, А	Uобр max, В	Корпус	Особенности
1N5400…1N5408	3	50-1000	DO-201AD	Одиночные диоды для сборки мостов
KBPC1000…KBPC1010	10	50-1000	KBP	Мост в корпусе для монтажа на радиатор
DF005M…DF10M	1	50-1000	DFS	Миниатюрный мост для поверхностного монтажа
КЦ402А…КЦ402Ж	0.5	200-1000	КД-34	Отечественный столб на высокое напряжение

«`

Приведенная выше таблица содержит примеры характеристик распространенных типов диодных мостов и столбов. Она поможет сориентироваться при выборе компонентов для конкретного применения.

Диод MB10F SMD выпрямитель мост 1A 1000V адаптер питания SOP-4 пакет завод прямой оптовой

Диод MB10F SMD выпрямитель мост 1A 1000V адаптер питания SOP-4 пакет завод прямой оптовой

Популярные продукты



На фотографии

Описание продукта





Спецификация:



MB05F через MB10F Обратное напряжение: от 50 до 1000 Вольт Передний ток: 0,5 амперес
Особенности
Низкий профиль пространство Идеально подходит для автоматизированного размещения ЗАПАССИВИРОВАННЫЙ чип перехода Низкое падение напряжения Низкий ток утечки Высокая вперед импульсный возможность Высокая температура пайки: 260℃/секунд на терминалах компонента
Механические данные
Корпус: MBF литой пластик Стекло Запассивированный чип Клеммы: припой с покрытием, Пайки в J-STD-002B И JESD22-B102D Полярность: символы полярности обозначены на теле

Максимальные рейтинги и электрические характеристики
(TA = 25 °C, если не указано иное)
Характеристики	Символ	МБ 05F	МБ 1F	МБ 2F	МБ 4F	МБ 6F	МБ 8F	МБ 10F	Единиц
Максимальное повторяющееся максимальное напряжение реверса	VRRM	50	100	200	400	600	800	1000	V
Максимальная RMS напряжения	Среднеквадратичных вольт	35	70	140	280	420	560	700	V
Максимальное напряжение постоянного тока Блокировка	VDC	50	100	200	400	600	800	1000	V
Максимальная Средний прямой выходной Выпрямленный ток на TA = 30℃ -На стекле-эпоксидная смола р. c.b (примечание 1) -На алюминиевой подложке (примечание 2)	Если (AV)	0,5 0,8							A
Пик вперед пульсации 1 8,3 MS Одиночная половина синусоидального характера Наложение на номинальную нагрузку (метод JEDEC)	IFBM	35							A
Максимальная мгновенная forwad Падение напряжения на ногу при 0.4А	VF	1							V
Максимальный Постоянный обратный ток На TA = 25 °с Номинальное напряжение постоянного тока Блокировка На ногу TA = 125℃	ИК	5,0 100							МкА
Типичные емкость перехода На ногу при 4,0 В, 1 мГц	CJ	13							PF
Термостойкость на ногу (примечание 1) (Примечание 2) (Примечание 1)	R θ JA R θ JA R θ JL	85 70 20							℃/W
Операционная перехода и хранения Диапазон температуры	TJ, TSTG	«-От 55 до + 150							℃
Примечания: 1. на стекле эпоксидная смола р.c.b. навесная на 0,05 × 0,05 и Прайм; (1,3 × 1,3 мм) колодки 2. на алюминиевой подложке р.c.b. площадью 0,8 и Prime; ×0. 8 и Прайм; (20 × 20 мм) Установлен на 0,05 × 0,05 и Прайм; (1,3 × 1,3 мм) припоя

Информация о компании



Почему выбирают punuo?

Shenzhen Punuo Industrial Limited, созданный в 1995 году, является профессиональным поставщиком диода в Шэньчжэнь, Китай, около 50 сотрудников и площадь завода свыше 4756 квадратных метров.

Мы занимаемся проектированием, исследованием и разработкой, производством и продажей диода, транзистора, ИС, емкости, сопротивление, тиристор и тд.

Нашими основными продуктами являются диоды schottky, быстрые диоды для восстановления, выпрямитель моста кучи, блок питания IC,. OEM/ODM заказы доступны с коротким временем доставки.

С двумя опытными производственными линиями, которые специализируются в диоде более 22 лет и профессиональная команда продаж, наши основные рынки расширяются с высокой скоростью, включая национальный рынок и иностранные рынки в Европе, Америке, австралия и Азия и т. д.





Упаковка и доставка

Стандартная упаковка: 500/коробов

Детали упаковки: оригинальная Заводская печать упаковка

Вес: 1 кг

Доставка: DHL/ИБП/Fedex/EMS

Время работы: Wihtin 2-5 рабочих дней



1. Мы можем грузить продукты по всему миру.
2. DHL, FedEx, TNT, UPS, EMS, почта Китая, Hongkong Post все в наличии.
3. Товар будет отправлен с 1-3дням после получения оплаты.
4. Пожалуйста, убедитесь, что ваш delvanery адрес d контактный телефонный номер корректен, когда вы предлагаете товар.
5. Вы можете отслеживать ситуацию на сайте после их отправки.





Наши услуги

1) оригинальное количество с оптовой ценой
(2) быстрая и безопасная доставка
(3) опытная служба поддержки
(4) 24 часа онлайн обслуживание клиентов
(5) OEM индивидуальные услуги предлагаются
(6) хорошая обратная связь со всего мира
(7) полный ассортимент продукции на выбор

Свяжитесь с

Эми

Skype:Punuosles

Телефона нет. (Whatsapp):+ 86 13656542056

Wechat:J2472088656

Trademanger:Punuo

Часто задаваемые вопросы

 Как сделать заказ?

1. дайте мне знать модели, пакет, количества, который вы хотите заказать.
2. мы отправим вам по электронной почте Proforma накладной на основе вашего заказа для вашей информации.
3. пожалуйста, проверьте PI, и все ОК, мы доставим товар как можно скорее, когда получим ваш платеж. И стоимость доставки зависит от веса.

Оплата:

1. Мы принимаем банки трансфер, Западный союз, ESCROW, PAYPAL и т. д.
2. банковская плата является ответственностью покупателя.
3. цены, которые мы цитировали, правильны в это время, но могут быть изменены через 1 неделю из-за колебания валютных курсов и количество ордерд.



Обратная связь:

1. как ваш отзыв очень важен для нашего развития, мы искренне приглашаем вас оставить положительный отзыв для нас, если вы удовлетворены нашим продуктом и сервисом. Спасибо большое за ваше время.
2. наша программа отдаст вам тот же отзыв, что и ваш положительный отзыв.
3. пожалуйста, свяжитесь с нами, прежде чем вы оставите нейтральный или отрицательный отзыв, мы постараемся решить эти проблемы.
Спасибо большое за вашу поддержку и пожелание, чтобы у вас был хороший день!



Импорт налогов или пошлин:

1. ввозные таможенные пошлины, налоги и другие обвинения произошли в вашей стороне, не включены в цену товара. Эти сборы предоставляются покупателем.
2. пожалуйста, проверьте у вас таможня страны, чтобы определить, какие дополнительные расходы будут перед покупкой.
3. Пожалуйста, подтвердила подробную информацию о накладной. Например, сколько цены мы должны написать в накладной, или как описать товар, и т. д..

Справочник диодных мостов выпрямительных. Характеристики и параметры.

в.»> в.»>

Справочник диодных мостов импортных. Диодные мосты для генераторов авто. Отечественные производители диодных мостов					В справочник по диодным мостам включены однофазные и трехфазные импортные диодные мосты для поверхностного монтажа, в DIP корпусе, с выводами для пайку в плату и для внешнего монтажа с штыревыми выводами. Диодные мосты на токи более 5 ампер, как правило, предназначены для монтажа на теплоотвод. Стоимость диодного моста можно узнать, используя форму в левом углу страницы. При загрузке datasheet с характеристиками на выбранный компонент в форму автоматически заносится его наименование. И при клике по кнопке «Узнать цену» посылается запрос в несколько популярных интернет-магазинов.
Наименование	PDF	Imax, A	Umax, В	Примеч.	Краткое описание диодных мостов
Однофазные диодные мосты.
MB1S — MB10S		0.5	50 — 1000		диодный мост для поверхностного монтажа MB1S, MB2S, MB3S, MB4S …. MB10S
DB101S — DB107S		1	50 — 1000		диодные мосты для поверхностного монтажа DB101S — DB107S. Подробные параметры приведены в datasheet.
DB101 — DB107		1	50 — 1000		диодные мосты в DIP корпусе DB101 — DB107.
DB151S — DB157S		1.5	50 — 1000		диодные мосты для поверхностного монтажа DB151S — DB157S
DB151 — DB157		1.5	50 — 1000
W005M — W10M		1.5	50 — 1000
RС201 — RС207		2	50 — 1000
RS201 — RS207, KBP005-KBP10		2	50 — 1000
KBP200 — KBP210		2	50 — 1000
KBPС1005 — KBPC110		3	50 — 1000		мосты диодные KBPC1005, KBPC101, KBPC102, KBPC103, KBPC104…KBPC110 на ток до 3А и напряжение до 1000В
BR305 — BR310		3	50 — 1000
KBL005 — KBL10		4	50 — 1000
RS401 — RS407		4	50 — 1000
RS501 — RS507		5	50 — 1000
KBU6A — KBU6M		6	50 — 1000
RS601 — RS607		6	50 — 1000
KBPC600 — KBPC610		6	50 — 1000		характеристики мостов диодных KBPC600, KBPC601, KBPC602, KBPC603, KBPC604. ..KBPC610 на ток до 6А и напряжение до 1000В
BR605 — BR610		6	50 — 1000
KBPC1001 — KBPC1010		10	50 — 1000		справочные данные мостов диодных KBPC1001, KBPC1002, KBPC1003, KBPC1004, KBPC1005…KBPC1010 на ток до 10А и напряжение до 1000В
BR1005 — BR1010		10	50 — 1000
KBPC1500W — KBPC1510W KBPC1500 — KBPC1510		15 15	50 — 1000 50 — 1000		справочные данные диодных мостов KBPC1500, KBPC1501, KBPC1502, KBPC1503, KBPC1504…KBPC1510 на ток до 15А и напряжение до 1000В
MB1505W — MB1510W MB1505 — MB1510		15 15	50 — 1000 50 — 1000
GSIB2520 — GSIB2580		25	200 — 800
KBPC2501 — KBPC2510		25	50 — 1000		характеристики мостов диодных KBPC2501, KBPC2502, KBPC2503, KBPC2504, KBPC2505. ..KBPC2510 на ток до 25А и напряжение до 1000В
MB251 — MB2510		25	50 — 1000		характеристики однофазных диодных мостов MB, аналогов KBPC
26MB20 — 26MB120		25	200 — 1200
KBPC3500 — KBPC3510		35	50 — 1000		справочные данные диодных мостов KBPC3500, KBPC3501, KBPC3502, KBPC3503, KBPC3504…KBPC3510 на ток до 35А и напряжение до 1000В
MB351 — MB3510		35	50 — 1000		однофазный диодный мост MB (аналог мостов KBPC) на токи до 35А
36MB20 — 36MB120		35	200 — 1200
KBPC5000 — KBPC5012		50	50 — 1200		справочные данные диодных мостов KBPC5000, KBPC5001, KBPC5002, KBPC5003, KBPC5004…KBPC5012 на ток до 50А и напряжение до 1200В
MB501 — MB5010		50	50 — 1000
Трехфазные диодные мосты
RM10TA		20	1200, 1600		трехфазный диодный мост RM10TA на ток до 20А с штыревыми выводами
DBI25-04 — DBI25-16		25	50 — 1600		трехфазный диодный мост для пайки в плату DBI25
26MT10 — 26MT160		25	100 — 1600		трехфазный диодный мост 26MT с штыревыми выводами
36MT10 — 36MT160		35	100 — 1600		трехфазный диодный мост 36MT на ток до 35А с ножевыми клеммами
60MT80 — 60MT160		60	800 — 1600		трехфазный диодный мост 60MT на ток до 60А под винт
110MT80 — 110MT160		110	800 — 1600		трехфазный диодный мост 110MT на ток до 110А под винт
Диодные мосты генераторов авто. (показать) БВО11 и БВО21 — производства «ВТН» (Винница, Украина) БВО2…БВО8, МП, БПВ — производства ОАО»Орбита» (Саранск) БВО105, БПВ — производства ООО «Астро» (Пенза)					В техническом описании на диодные мосты генераторов ВАЗ, ГАЗ, МАЗ, КАМАЗ приведены следующие данные: модели автомобилей, на которые ставился данный выпрямительный блок, номинальное и максимальное напряжения, максимальный выходной ток, падение напряжения на диодах, электрическая схема, габаритный чертеж и фотография.
Применяемость мостов БВО11, БВО21		(совместимые генераторы, аналоги из серий БВО3…БВО-8, БПВ
БВО3-БВО8, МП, БПВ		на какие авто ставятся)
БВО11-150-02 БВО4-105-01		120	20-24	ВАЗ	характеристики, схема БВО11-150-02 (диодного моста для генератора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)
БВО11-150-04		150	20-24	Daewoo	характеристики, электрическая схема, габаритный чертеж БВО11-150-04 (выпрямительный блок для генератора автомобилей Daewoo Nexia, ZAZ Lanos, Chevrolet Lanos, Chevrolet Aveo)
БВО11-150-07 БВО3-105-01		120	20-24	ВАЗ	характеристики и схема диодного моста БВО11-150-07 (применяется на ВАЗ 2108, ВАЗ 2109, ВАЗ 2111, ВАЗ 2112, ВАЗ 2121)
БВО11-150-08 БВО3-105-08		120	20-24	ВАЗ	БВО11-150-08 — диодный мост для ВАЗ 2110, ВАЗ 2108, ВАЗ 2109 ВАЗ 2111, ВАЗ 2112, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, ВАЗ 2121, Daewoo Sens, Славута, Таврия.
БВО11-150-13 БВО3-105-06 БВО3-105-09		150	20-24	ВАЗ	характеристики и схема диодного моста БВО11-150-13 (применяется на генераторах автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Daewoo Sens, УАЗ)
БВО11-150-15 БВО3-105-03		120	20-24	ГАЗ	БВО11-150-15 — диодный мост для автомобилей ГАЗ
БВО11-150-16 БВО3-105-02		150	20-24	ГАЗ, УАЗ	характеристики БВО11-150-16 (диодный мост генераторов ГАЗ, УАЗ)
БВО11-150-18М БВО8-105-01		120	20-24	«Приора» «Калина»	технические характеристики БВО11-150-18, диодного моста генератора  ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 («Калина»), ВАЗ 2170, ВАЗ 2171, ВАЗ 2172 («Приора»)
БВО11-150-20М БПВ 076. 1.105-02		120	36-41	МАЗ	схема и характеристики БВО11-150-20 (диодного моста генератора МАЗ)
БВО11-150-22		150	36-41	МАЗ	характеристики блока выпрямительного БВО11-150-22 (диодного моста генератора МАЗ)
БВО11-150-23 БВО7-110-02		120	36-41	КАМАЗ	электрическая схема БВО11-150-23, диодного моста для генератора КАМАЗ
БВО21-150-09 БВО8-105-01		120	20-24	«Калина»	БВО21-150-09, выпрямительный блок (диодный мост) генераторов авто ВАЗ 1117, ВАЗ 1118, ВАЗ 1119 (Калина)
БВО21-150-14 БПВ56-65-02Г		85	?	ВАЗ	электрическая схема и характеристики БВО21-150-14, диодного моста генератора автомобилей ВАЗ 2110, ВАЗ 2108, ВАЗ 2109, “Ока”, ВАЗ 21213
БВО21-150-14А БПВ56-65-02А		85	?	ВАЗ до 91г	выпрямительный блок для авто ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2107, «Таврия» до 91г.в.
БВО21-150-14Б БПВ56-65-02Б		85	?	ВАЗ	электрическая схема диодного моста для генератора авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-2121. Электрические характеристики БПВ56-65-02Б (выпрямительный блок для генератора  ВАЗ 2108, ВАЗ 2109, ВАЗ 2110)
БВ21-150-14 БПВ56-65-02Г		85	?	ВАЗ	характеристики диодного моста для 2110, а так же для авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-21213. Характеристики и подробное описание выпрямительного блока БПВ-56-65 для ВАЗ 2108, ВАЗ 2109, ВАЗ 2110.
БВ21-150-14А БПВ56-65-02А		85	?	ВАЗ до 91г	для авто ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, “Таврия” до 91 г.в. Диодный мост генератора ВАЗ БВП56-65-02А для моделей ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2107
БВ21-150-14Б БПВ56-65-02Б		85	?	ВАЗ	выпрямительный блок для генераторов авто ВАЗ-2108, ВАЗ-2109, “Ока”, ВАЗ-2121
БВ21-150-14В БПВ56-65-02Г		85	?	ВАЗ	характеристики и схема БВ21-150-14, диодного моста генраторов ВАЗ-2108, ВАЗ-2109, ВАЗ-2110,“Ока”, ВАЗ-21213
					На главную

нет: MB10S — Диодные мосты — ДИОДЫ, СТАБИЛИТРОНЫ, МОСТЫ — Электронные компоненты (каталог)

Чертёж диодного моста MB10S

Характеристики моста MB10S: Iпрям. пост.(max) 0,5A (на печатной плате) 0,8А (на теплоотводе) Iпрям.имп.(8,3ms) 30A Uобр.пост.(max) 1000V Uобр.пиков.повтор.(max) 1000V Uвх.перем.(max) 700V (действующее) Uпрям.пад. <1,0V (на одном диоде) Iобр. (T=+25°C) 5µA Диапазон рабочих температур -55..+150°С Тип корпуса MBS (TO-269AA) Аналог MBS10, B10S Более подробные характеристики диодного моста MB10S с графиками его работы Вы можете получить скачав файл документации ниже (на английском языке). Примечание: Размеры корпуса моста MB10S указаны в миллиметрах с допусками и могут незначительно отличаться у разных производителей.

Диодный мост MB10S может также с успехом заменить следующие мосты, рассчитанные на меньшее напряжение и имеющие сходные остальные параметры в т.ч. габаритные размеры: МОСТЫ Напряжение 50В 100В 200В 400В 600В 800В 1000В Ток 0,5А B05S B1S B2S B4S B6S B8S B10S MB05S MB1S MB2S MB4S MB6S MB8S MB10S MBS05 MBS1 MBS2 MBS4 MBS6 MBS8 MBS10

Технические характеристики выпрямительных диодных столбов и мостов

Выпрямительные диодные мосты и столбы применяются в различных электротехнических приборах, радиоэлектронных приборах и устройствах, предназначенных для выпрямления переменного тока с промышленной и звуковой частотой при высоких напряжениях до 15000 В.
Давайте выясним, что такое диодный столб и что такое диодный мост и в чём их отличия.

Выпрямительные диодные столбы — это полупроводниковые приборы, схема которых имеет несколько последовательно соединённых выпрямительных диодов, собранных в единую конструкцию и имеющую два внешних вывода.
Последовательное соединение полупроводников в диодном столбе позволяет увеличить максимально допустимое обратное напряжение на приборе (пропорционально количеству диодов внутри столба), однако в такое же количество раз увеличивается и параметр падения прямого напряжения на диоде при заданном прямом токе через него. Поэтому, главной областью применения диодных столбов являются высоковольтные выпрямители, предназначенные для преобразования напряжений, превышающих значения в несколько киловольт.
Несколько выпрямительных столбов, соединённых в соответствии с той или иной схемой включения и помещённых в один корпус, представляют собой выпрямительный блок, осуществляющий преобразование переменного тока в постоянный.

Выпрямительные диодные мосты – устройства, которые осуществляют двухполупериодное преобразование переменного тока в пульсирующий постоянный ток и имеют в одном корпусе по четыре, или восемь диодов, соединённых между собой по мостовой схеме включения.

На приведённой схеме диоды VD1-VD4, соединённые по мостовой схеме, подключены к источнику переменного напряжения. В качестве нагрузки выступает резистор Rн.
При прохождении положительной полуволны (синий цвет на диаграмме) к аноду диода VD2 приложено положительное напряжение, к катоду VD4 — отрицательное, что вызывает их открытие и прохождение тока через данные диоды в нагрузку. В этот момент диоды VD1 и VD3 заперты и не пропускают ток, так как напряжение положительной полуволны для них является обратным.
При прохождении отрицательной полуволны начинают пропускать ток диоды VD1 и VD3, так как к их анодам приложено положительное напряжение относительно катодов, а диоды VD2 и VD4 оказываются запертыми. При этом ток Iн протекающий через нагрузку Rн, что в случае положительной полуволны, что в случае отрицательной является постоянным по направлению.

Выпрямительные диодные мосты являются основными компонентами в блоках питания и других электронных устройствах широкого назначения.

Частотный диапазон выпрямительных мостов невелик, предельная частота в большинстве случаев не превышает 50 кГц (хотя есть и исключения — диодные мосты 2Ц301 позволяют работать с частотами до 500кгЦ), а мощность определяется в соответствии с максимально допустимым прямым током.
В соответствии с этой характеристикой принята следующая классификация:
— Слаботочные диодные столбы и мосты, они используются в цепях с током не более 0,3 А.
Такие устройства, как правило, выполнены в пластмассовом корпусе и имеют малый вес и небольшие габариты.
— Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А.

Условные обозначения электрических параметров, характеризующих свойства
выпрямительных диодных столбов и мостов:

Диод	Uоб/Uимп   кВ/кВ	Iпр  мА	Uпр/Iпр   В /мА	Io/Iом мкA/мкА	Tвос(Uо/Iпр) мкс( В/мА)	Fмах  КГц	Кор- пус
2Ц101А	0.7/	10	8.3/50	10/100		20	15
2Ц102А 2Ц102Б 2Ц102В	0.8/  1.0/  1.2/	100  100  100	1. 5/100  1.5/100  1.5/100	50/150  50/150  50/150		1   1   1	16  16  16
КЦ103А	2.0/	10	10/50	10/80	2  (500/20)	100	15
1Ц104АИ	1.0/2.0	10	8/50	150/5000		10	2
КЦ105А КЦ105Б КЦ105В КЦ105Г КЦ105Д	/2     /4     /6     /7     /8. 5	100  100  100   75   50	3.5/100  3.5/100  7.0/100  7.0/75  7.0/50	100/200 100/200 100/200 100/200 100/200	3  ( 30/1000 3  ( 30/1000 3  ( 30/1000 3  ( 30/1000 3  ( 30/1000	1   1   1   1   1	79  79  79  79  79
КЦ106А КЦ106Б КЦ106В КЦ106Г КЦ106Д	4/    6/    8/   10/    2/	10   10   10   10   10	25/10   25/10   25/10   25/10   25/10	10/30  10/30  10/30  10/30  10/30	3.5(500/20 ) 3.5(500/20 ) 3. 5(500/20 ) 3.5(500/20 ) 3.5(500/20 )	20  20  20  20  20	15  15  15  15  15
2Ц108А 2Ц108Б 2Ц108В	/2     /4     /6	100  100  100	6/180    6/180    6/180	150/1000 150/1000 150/1000	0.9( 30/1000 0.9( 30/1000 0.9( 30/1000	50  50  50	17  17  17
КЦ109А	/6	300	7/300	10/	1.5(300/6000		80
2Ц110А 2Ц110Б	/10     /15	100  100	10/100   12/100	100/500 100/500		1   1	17  17
КЦ111А	3/	1	12/1	0. 1/0.5		20	59
2Ц112А	2/	10	10/10	10/50	0.3( 50/20)		49
2Ц113А1	1.6/	0.5	8/0.5	0.05/1.5		20	50
КЦ114А 2Ц114Б	4/    6/	50   50	22/50   22/50	10/100  10/100	2.5(500/20) 2.5(500/20)	10  10	15  15
2Ц116А	5/5	100	24/100	5/100	2  ( 50/20)		51
КЦ117А КЦ117Б	/10     /12	1300? 3000?	35/10   35/10	1/10   1/10	0.3( 50/20) 0.3( 50/20)		15  15
КЦ118А КЦ118Б	7/   10/	2    2	24/100   24/100	35/10  35/10	0.3( ) 0.3( )		15  15
2Ц119А 2Ц119Б	10/10   10/10	100  100	22/100   25/100	1/50   1/50	2.5(50 /20) 1.5(50 /20)	20  20	51  51
КЦ122А КЦ122Б КЦ122В	14/14   12/12   10/10	3    3    3	21/5   21/5   21/5	0.5/   1/   1/		16  16  16	97  97  97
КЦ123А1 КЦ123Б1 КЦ123В1 КЦ123Г1 КЦ123Д1 КЦ123Е1 КЦ123Ж1 КЦ123И1 КЦ123К1 КЦ123Л1 КЦ123С1 КЦ123Т1 КЦ123У1	/12     /12     /12     /10     /8     /6     /4     /2     /8     /8     /8     /8     /8	5    2    2    2    2    2    2    2    2    2    2    2    5	30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5   30/5	0.1/10 0.2/12 0.4/12 0.4/10 0.4/8 0.4/6 0.4/4 0.4/2 0.1/8 0.2/8 0.1/10 0.2/10 0.4/10	0.25(50/20) 0.25(50/20) 0.40(50/20) 0.40(50/20) 0.40(50/20) 0.40(50/20) 0.40(50/20) 0.40(50/20) 0.25(50/20) 0.25(50/20) 0.15(50/20) 0.15(50/20) 0.15(50/20)
КЦ124А КЦ124Б	6/6.3    4/4.2	300  300	10/   10/	50/  50/	1.5( ) 1.5( )	20  20
КЦ125А КЦ125Б КЦ125В	10/10.5    8/8.4    6/6.3	100  100  100	15/   15/   15/	50/  50/  50/	1.5( ) 1.5( ) 1.5( )	20  20  20
КЦ126А КЦ126Б КЦ126В	6/6.3    4/4.2    2/2.1	100  100  100	10/   10/   10/	50/  50/  50/	1.5( ) 1.5( ) 1.5( )	20  20  20
КЦ127А КЦ127Б КЦ127В КЦ127Г КЦ127Д	10/10.5    8/8.4    6/6.3    4/4.2    2/2.1	30   30   30   30   30	15/   15/   15/   15/   15/	50/  50/  50/  50/  50/	1.5( ) 1.5( ) 1.5( ) 1.5( ) 1.5( )	20  20  20  20  20
КЦ128А КЦ128Б КЦ128В	6/6.3    4/4.2    2/2.1	30   30   30	5/    5/    5/	50/  50/  50/	1.5( ) 1.5( ) 1.5( )	20  20  20
КЦ129А КЦ129Б	15/15.7   10/10.5	30   30	15/   15/	50/  50/	1.5( ) 1.5( )	20  20
КЦ201А КЦ201Б КЦ201В КЦ201Г КЦ201Д КЦ201Е	/2     /4     /6     /8     /10     /15	500  500  500  500  500  500	3/500    3/500    6/500    6/500    6/500   10/500	100/250 100/250 100/250 100/250 100/250 100/250		1   1   1   1   1   1	18  18  18  18  18  18
КЦ202А КЦ202Б КЦ202В КЦ202Г КЦ202Д КЦ202Е	/2     /4     /6     /8     /10     /15	500  500  500  500  500  500	3/500    3/500    6/500    6/500    6/500   10/500	100/250 100/250 100/250 100/250 100/250 100/250		1   1   1   1   1   1	18  18  18  18  18  18
2Ц203А 2Ц203Б 2Ц203В	/6     /8     /10	1000 1000 1000	8/1000    8/1000    8/1000	100/500 100/500 100/500		1   1   1	18  18  18
2Ц204А	/6	1000	11/1000	10/	0.22(/1000)	50
2Ц301А 2Ц301Б 2Ц301В	0.075/.075 0.050/.075 0.030/.075	200  200  200	1/50    1/50    1/50	0.002/ 0.002/ 0.002/	0.4 (20/5 ) 0.4 (20/5 ) 0.4 (20/5 )	500 500 500	14  14  14
КЦ303А КЦ303Б КЦ303В КЦ303Г КЦ303Д КЦ303Е КЦ303Ж КЦ303И КЦ303К КЦ303Л КЦ303М КЦ303Н	/0.1     /0.2     /0.3     /0.4     /0.5     /0.6     /0.1     /0.2     /0.3     /0.4     /0.5     /0.6	1000 1000 1000 1000 1000 1000 2000 2000 2000 2000 2000 2000	2.5/1000 2.5/1000 2.5/1000 2.5/1000 2.5/1000 2.5/1000 3.0/2000 3.0/2000 3.0/2000 3.0/2000 3.0/2000 3.0/2000	500/ 500/ 500/ 500/ 500/ 500/ 500/ 500/ 500/ 500/ 500/ 500/
КЦ401А КЦ401Б КЦ401В КЦ401Г КЦ401Д	0.5/  0.5/  0.5/  0.5/  0.5/	400  250  200  500  400				1   1   1   1   1
КЦ402А КЦ402Б КЦ402В КЦ402Г КЦ402Д КЦ402Е КЦ402Ж КЦ402И	0.6/  0.5/  0.4/  0.3/  0.2/  0.1/  0.6/  0.5/	1000 1000 1000 1000 1000 1000  600  600				5   5   5   5   5   5   5   5
КЦ403А КЦ403Б КЦ403В КЦ403Г КЦ403Д КЦ403Е КЦ403Ж КЦ403И	0.6/  0.5/  0.4/  0.3/  0.2/  0.1/  0.6/  0.5/	1000 1000 1000 1000 1000 1000  600  600				5   5   5   5   5   5   5   5
КЦ404А КЦ404Б КЦ404В КЦ404Г КЦ404Д КЦ404Е КЦ404Ж КЦ404И	0.6/  0.5/  0.4/  0.3/  0.2/  0.1/  0.6/  0.5/	1000 1000 1000 1000 1000 1000  600  600				5   5   5   5   5   5   5   5
КЦ405А КЦ405Б КЦ405В КЦ405Г КЦ405Д КЦ405Е КЦ405Ж КЦ405И	0.6/  0.5/  0.4/  0.3/  0.2/  0.1/  0.6/  0.5/	1000 1000 1000 1000 1000 1000  600  600				5   5   5   5   5   5   5   5
КЦ407А	0.3/0.4	500			5.0(200/50)	20	60
КЦ409А КЦ409Б КЦ409В КЦ409Г КЦ409Д КЦ409Е КЦ409Ж КЦ409И	0.6/  0.5/  0.4/  0.3/  0.2/  0.1/  0.2/  0.1/	3000 3000 3000 3000 3000 3000 6000 6000				1   1   1   1   1   1   1   1
КЦ410А КЦ410Б КЦ410Б КЦ412А КЦ412Б КЦ412Б	0.05/  0.1/  0.2/ 0.05/  0.1/  0.2/	3000 3000 3000 1000 1000 1000					61  61  61  61  61  61

— RadioLibrary

, , 50 0,5 1000 0,5 100 0,5 200 0,5 400 0,5 600 0,5 800 0,5 50 3 100 3 1000 3 200 3 400 3 600 3 800 3 50 1 100 1 200 1 400 1 600 1 800 1 1000 1 50 1,5 100 1,5 200 1,5 400 1,5 600 1,5 800 1,5 1000 1,5 50 3 100 3 200 3 400 3 600 3 800 3 1000 3 50 2 100 2 200 2 400 2 600 2 800 2 1000 2 50 10 100 10 200 10 400 10 600 10 800 10 1000 10 50 6

Мостовой диод

садсад Икс

asdasd

Закрыть меню

Категории

• Главная
• 3D
  • 3D принтеры
  • 3D сканер
  • Детали 3D-принтера
  • 3D нить
    • АБС-АБС +
    • PLA-PLA +
    • PETG
    • Специальная нить
    • Показать все »
  • Ручка для 3D-печати
  • Показать все »
• инструменты
  • Термоусадочные трубки
  • Лента
  • Silikon Tabancası
  • Кесме Маты
  • Организатор
  • Корпус / Корпус
    • Эль Типи Куту
    • Proje Kutusu
    • Ардуино Кутулары
    • Экран Черчевеси
    • Показать все »
  • Кабель / конвертер
    • JST
    • Кабель преобразователя
    • Соединительный кабель
    • USB
    • Крокодил
    • HDMI
    • Силикон Кабло
    • Монтажный провод
    • Родился Кабло
    • Сери Порт
    • Показать все »
  • Резак заподлицо / резак для кабеля
  • Плоскогубцы
  • Пинцет / Отвертка
  • Лупа / Тиски
  • Бурильщик / резак
  • Антистатический
  • Другие инструменты
  • Канцелярские товары
  • Показать все »
• Ардуино
  • Платы для Arduino
    • Совместим с Arduino
    • Оригинальный Arduino
    • Платы разработки для Arduino
    • Показать все »
  • Щиты для Arduino
  • Комплекты для Arduino
  • Arduino Sensör / Modül
  • Показать все »
• Для детей
  • Дошкольное учреждение (4-7 лет)
  • Начальная школа (7-10 лет)
  • Средняя школа (10-14 лет)
  • Старшая школа (от 14 лет)
  • Показать все »
• Дрон
  • Мультикоптер / Дрон
  • Запчасти для мультикоптеров
    • FPV / Telemetri Modülleri
    • Двигатели
    • Контроллеры полета
    • Пропеллеры
    • Gövdeler
    • Аксессуары
    • Электронная регулировка скорости (ESC)
    • Показать все »
  • Разъем / Штекер
  • Удлинительный кабель сервопривода
  • 2.Радиоуправление 4 ГГц
  • Показать все »
• Учебные наборы
  • Комплекты Arduino
  • Наборы Raspberry Pi
  • Наборы роботов
    • Гусеничный и колесный мобильный робот
    • Роботизированное оружие
    • Солнечный комплект
    • Показать все »
  • Makeblock
    • Робототехнические наборы
    • Электронные модули
    • Механические биты
    • Показать все »
  • Наборы DIY
    • DIY Электронные, Роботизированные, STEM наборы
    • Сделай сам Сетлери
    • Проводящие чернила для краски — ручка
    • Показать все »
  • Роботистан Сетлери
    • Роботистан Озель Сетлер
    • Комбин Сетлер
    • Показать все »
  • BBC Micro: Бит
    • BBC Micro: Бит Китлери
    • Elektronik Modüller
    • Аксесуарлар
    • Показать все »
  • STEM LAB
  • Научные наборы для детей
  • Датчики, модули и комплекты Grove
  • DF Робот
    • Elektronik Modüller
    • DFRobot Kitleri
    • Показать все »
  • Маленькие кусочки
  • КОНСТРУКТОР ЛЕГО
    • Eğitici Setler
    • Аксесуарлар
    • Показать все »
  • Кодирование
  • Макей
  • Тинилаб
  • Гоночные комплекты Makex
  • Окул Эгитим Сетлери
  • Показать все »
• Электронные платы
  • Адресленебилир LED (NeoPixel)

Мостовые выпрямители RS Components

Мостовые выпрямители RS Components

Мостовые выпрямители

Мостовые выпрямители — это дискретные полупроводники, поскольку они имеют одно полупроводниковое устройство i.е. диод и являются противоположностью полупроводниковой интегральной схемы, которая имеет различные устройства на едином полупроводнике. Схема диодного моста была изобретена в 1895 году, и Лео Гретц разработал аналогичную схему, поэтому они могут также называться схемой Гретца или мостом Гретца. Мостовой выпрямитель состоит из 4 или более диодов, которые расположены в определенной конфигурации: тезка. мост. Этот диодный мост способен преобразовывать входной переменный ток (AC) в постоянный (DC), что является основной функцией для большинства электронных устройств.Он также обеспечивает одинаковую выходную полярность для любой входной полярности. Эти устройства работают с двухпроводным входом переменного тока, имеют в конструкции две диодные капли и предлагают двухполупериодное выпрямление. Мостовые выпрямители обычно используются в источниках питания, которые обеспечивают необходимое напряжение постоянного тока для электронных компонентов или устройств, и используются в различных приложениях, таких как бытовая техника и белые товары. Также такие устройства популярны среди любителей электроники, которым нравится конструировать схемы. Выпрямители обычно делятся на однофазные и трехфазные, а затем снова делятся на неуправляемые, полууправляемые и полностью контролируемые выпрямители.Они выпускаются в различных корпусах и типах монтажа, включая винтовое крепление, поверхностный монтаж и сквозное отверстие. Преимущества мостовых выпрямителей Высокое пиковое обратное напряжение (PIV), которое идеально подходит для высоковольтных приложений. Высокий коэффициент использования трансформатора. Изготовлен с трансформатором или без него. не нужен трансформатор с центральным ответвлением Недостатки мостовых выпрямителей Дороже, чем другие выпрямители, так как для этого требуется четыре диода Не идеально, когда требуется выпрямление небольшого напряжения Поскольку мостовые выпрямители являются дискретными устройствами, некоторые из них необходимо покупать вместе с другими устройствами для достижения желаемые функции, для которых они предназначены.
