Кц 4058 диодный мост характеристики. Диодный мост КЦ405: характеристики, применение и особенности

Что представляет собой диодный мост КЦ405. Какие характеристики имеют различные модификации КЦ405. Где применяются диодные мосты серии КЦ405. Как выбрать подходящий диодный мост для вашего устройства.

Обзор диодного моста КЦ405: ключевые особенности и модификации

Диодный мост КЦ405 представляет собой однофазный выпрямительный блок, предназначенный для монтажа на печатную плату. Он относится к семейству кремниевых диффузионных диодов и выпускается в пластмассовом корпусе с жесткими выводами. Рассмотрим основные характеристики и модификации этого компонента:

• Серия включает модели от КЦ405А до КЦ405И
• Масса каждого блока не превышает 20 г
• Предназначен для работы в различных электронных устройствах
• Обеспечивает выпрямление переменного тока в постоянный

Какие ключевые параметры отличают модификации КЦ405 друг от друга? Основное различие заключается в максимальном постоянном обратном напряжении и максимальном постоянном прямом токе. Эти характеристики варьируются в зависимости от конкретной модели.

Технические характеристики диодного моста КЦ405: от напряжения до тока

Рассмотрим подробнее основные технические параметры диодного моста КЦ405:

Максимальное постоянное обратное напряжение:

• КЦ405А, КЦ405Ж: 600 В
• КЦ405Б, КЦ405И: 500 В
• КЦ405В: 400 В
• КЦ405Г: 300 В
• КЦ405Д: 200 В
• КЦ405Е: 100 В

Максимальный постоянный прямой ток:

• КЦ405А — КЦ405Е: 1000 мА
• КЦ405Ж, КЦ405И: 600 мА

Каковы другие важные параметры диодного моста КЦ405? Все модификации имеют максимальную рабочую частоту 5 кГц и постоянное прямое напряжение не более 4 В при соответствующем прямом токе. Постоянный обратный ток для всех моделей не превышает 125 мкА при соответствующем обратном напряжении.

Применение диодного моста КЦ405 в электронных схемах

Диодные мосты серии КЦ405 находят широкое применение в различных электронных устройствах. Где чаще всего используются эти компоненты?

• Источники питания: для выпрямления переменного тока
• Зарядные устройства: обеспечение однонаправленного тока заряда
• Электроприводы: управление двигателями постоянного тока
• Сварочные аппараты: выпрямление тока для создания дуги
• Бытовая техника: стабилизация питания в различных приборах

Как выбрать подходящую модификацию КЦ405 для конкретного устройства? При выборе следует учитывать требуемое обратное напряжение и максимальный прямой ток в схеме. Например, для высоковольтных приложений подойдут модели КЦ405А или КЦ405Ж, а для низковольтных устройств с меньшим током — КЦ405Е или КЦ405И.

Особенности монтажа и эксплуатации диодного моста КЦ405

При работе с диодным мостом КЦ405 важно учитывать ряд факторов, обеспечивающих его надежную и долговременную эксплуатацию:

1. Температурный режим: соблюдение рабочей температуры для оптимальной производительности
2. Правильная ориентация: установка компонента согласно маркировке на корпусе
3. Качество пайки: обеспечение надежного электрического контакта
4. Защита от перегрузок: использование предохранителей или ограничителей тока
5. Охлаждение: при необходимости применение радиаторов или принудительного охлаждения

Как влияет температура на работу диодного моста КЦ405? С ростом температуры допустимый средний выпрямленный ток снижается, что необходимо учитывать при проектировании устройств. Для обеспечения стабильной работы рекомендуется использовать компонент в пределах указанного температурного диапазона.

Сравнение КЦ405 с другими сериями диодных мостов

Для понимания преимуществ и особенностей КЦ405 полезно сравнить его с другими сериями диодных мостов:

Серия	Особенности	Применение
КЦ402	Однофазный мост, меньшая масса (до 7 г)	Маломощные устройства
КЦ403	Два независимых однофазных моста	Двухканальные источники питания
КЦ404	С держателями предохранителей	Устройства, требующие дополнительной защиты
КЦ405	Для монтажа на печатную плату	Широкий спектр электронных устройств

Чем отличается КЦ405 от других серий? Основное преимущество — удобство монтажа на печатную плату, что делает его оптимальным выбором для современных электронных устройств. При этом серия обеспечивает баланс между компактностью и мощностью, подходя для широкого спектра применений.

Параметры надежности и долговечности диодного моста КЦ405

Надежность и долговечность — ключевые факторы при выборе электронных компонентов. Какие параметры характеризуют эти аспекты для КЦ405?

• Стойкость к механическим воздействиям: прочный пластмассовый корпус
• Температурная стабильность: широкий диапазон рабочих температур
• Устойчивость к электрическим перегрузкам: высокие значения максимального обратного напряжения
• Долговечность: длительный срок службы при соблюдении условий эксплуатации

Как обеспечить максимальную надежность при использовании КЦ405? Ключевые рекомендации включают:

1. Правильный выбор модификации с запасом по напряжению и току
2. Соблюдение температурного режима и обеспечение адекватного охлаждения
3. Защита от скачков напряжения и тока в цепи
4. Качественный монтаж и надежная пайка выводов
5. Регулярный контроль параметров в процессе эксплуатации

Альтернативы и аналоги диодного моста КЦ405

При проектировании электронных устройств иногда возникает необходимость в поиске альтернатив или аналогов компонентов. Какие варианты можно рассмотреть вместо КЦ405?

• Серия КЦ407: улучшенные характеристики по току и напряжению
• DB1 — DB10: популярная серия диодных мостов с схожими параметрами
• КВРС: отечественные аналоги с различными номиналами
• Международные аналоги: GBU, KBU, BR серии от различных производителей

Как выбрать подходящий аналог КЦ405? При выборе альтернативы следует учитывать следующие факторы:

1. Соответствие электрических параметров (напряжение, ток, частота)
2. Совместимость корпуса и расположения выводов
3. Тепловые характеристики и требования к охлаждению
4. Доступность и стоимость компонента
5. Репутация производителя и качество изделий

При замене КЦ405 на аналог важно провести тщательное тестирование устройства для подтверждения совместимости и стабильности работы с новым компонентом.

Диодный мост КЦ405 — DataSheet

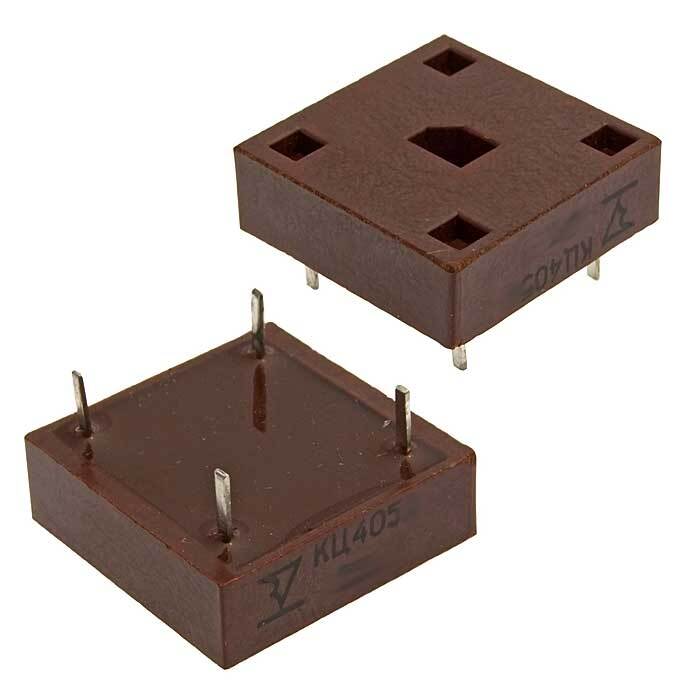

Корпус диодного моста КЦ405

Описание

Блоки из кремниевых диффузионных диодов. Выпускаются в пластмассовых корпусах с жесткими выводами: КЦ402Л, КЦ402Б, КЦ402В, КЦ402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — однофазный мост; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И —два электрически не соединенных между собой однофазных моста; КЦ404А, КЦ404Б, КИ404В, КЦ404Г, КЦ404Е, КЦ404Ж, КЦ404И — два электрически не соединеных между собой однофазных моста с держателями предохранителей типа ПМ; КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КД405И — однофазный мост для монтажа на печатную плату. Тип блока и схема соединения электродов с выводами приводятся на корпусе.

Масса блоков не более: КЦ402А, КЦ402Б, КЦ402В, КД402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — 7г; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И, КЦ404А, КЦ404Б, KЦ404B, КЦ404Г, КЦ404Д, КЦ404Е, КЦ404Ж, КЦ404И—15 г;
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И — 20 г.



Характеристики диодного моста КЦ405

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Максимальное постоянное обратное напряжение.	Uo6p max, U*o6p и max	КЦ405А	600	В
		КЦ405Б	500
		КЦ405В	400
		КЦ405Г	300
		КЦ405Д	200
		КЦ405Е	100
		КЦ405Ж	600
		КЦ405И	500
Максимальный постоянный прямой ток.	Iпp max, Iпp ср max, I*пp и max	КЦ405А	1000	мА
		КЦ405Б	1000
		КЦ405В	1000
		КЦ405Г	1000
		КЦ405Д	1000
		КЦ405Е	1000
		КЦ405Ж	600
		КЦ405И	600
Максимальная рабочая частота диода	fд max	КЦ405А	5	кГц
		КЦ405Б	5
		КЦ405В	5
		КЦ405Г	5
		КЦ405Д	5
		КЦ405Е	5
		КЦ405Ж	5
		КЦ405И	5
Постоянное прямое напряжение	Uпр не более (при Iпр, мА)	КЦ405А	4 (1000)	В
		КЦ405Б	4 (1000)
		КЦ405В	4 (1000)
		КЦ405Г	4 (1000)
		КЦ405Д	4 (1000)
		КЦ405Е	4 (1000)
		КЦ405Ж	4 (600)
		КЦ405И	4 (600)
Постоянный обратный ток	Iобр не более (при Uобр, В)	КЦ405А	125 (600)	мкА
		КЦ405Б	125 (500)
		КЦ405В	125 (400)
		КЦ405Г	125 (300)
		КЦ405Д	125 (200)
		КЦ405Е	125 (100)
		КЦ405Ж	125 (600)
		КЦ405И	125 (500)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	tвос, обр	КЦ405А	—	мкс
		КЦ405Б	—
		КЦ405В	—
		КЦ405Г	—
		КЦ405Д	—
		КЦ405Е	—
		КЦ405Ж	—
		КЦ405И	—
Общая емкость.	Сд (при Uобр, В)	КЦ405А	—	пФ
		КЦ405Б	—
		КЦ405В	—
		КЦ405Г	—
		КЦ405Д	—
		КЦ405Е	—
		КЦ405Ж	—
		КЦ405И	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов



Зависимость допустимого среднего выпрямленного тока от температуры	Зависимость допустимого среднего выпрямленного тока от частоты
Зависимость импульсного прямого тока перегрузки от длительности импульса
