Крепления на din рейку. Крепления на DIN-рейку: виды, особенности и применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое DIN-рейка и для чего она используется. Какие бывают типы креплений на DIN-рейку. Как правильно выбрать и установить крепление на DIN-рейку. Где применяются крепления на DIN-рейку в электротехнике и автоматизации.

Содержание

Что такое DIN-рейка и ее назначение

DIN-рейка представляет собой металлический профиль стандартизированного сечения, который широко используется для монтажа различного электрооборудования в шкафах и щитах. DIN-рейки изготавливаются из оцинкованной стали и имеют перфорацию для удобства крепления.

Основные преимущества использования DIN-реек:

Стандартизация — позволяет легко устанавливать оборудование разных производителей
Быстрый и удобный монтаж/демонтаж компонентов
Экономия пространства в электрощите
Надежная фиксация оборудования
Возможность перемещения и замены компонентов

Наиболее распространенный тип — симметричная DIN-рейка шириной 35 мм. Она используется для крепления автоматических выключателей, контакторов, реле и другой коммутационной аппаратуры.

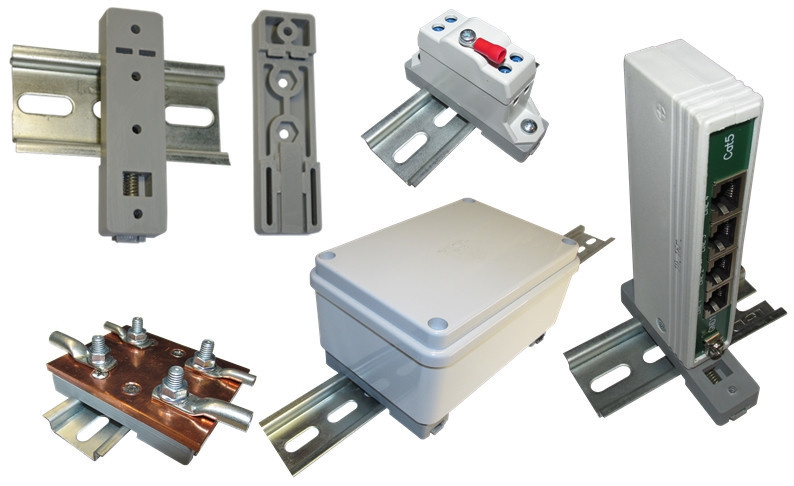

Основные типы креплений на DIN-рейку

Существует несколько основных видов креплений, которые позволяют монтировать оборудование на DIN-рейку:

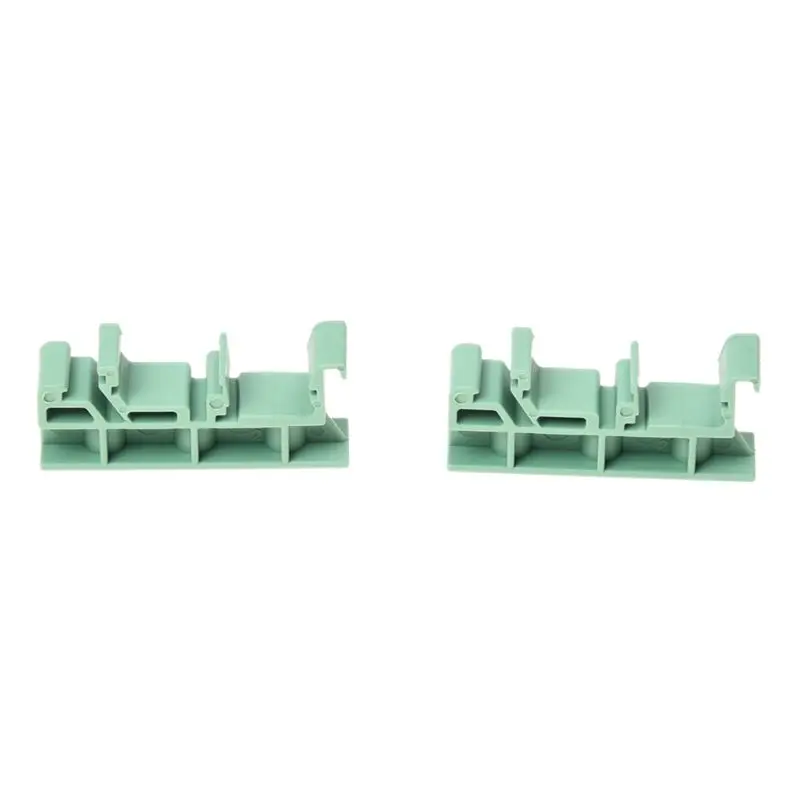

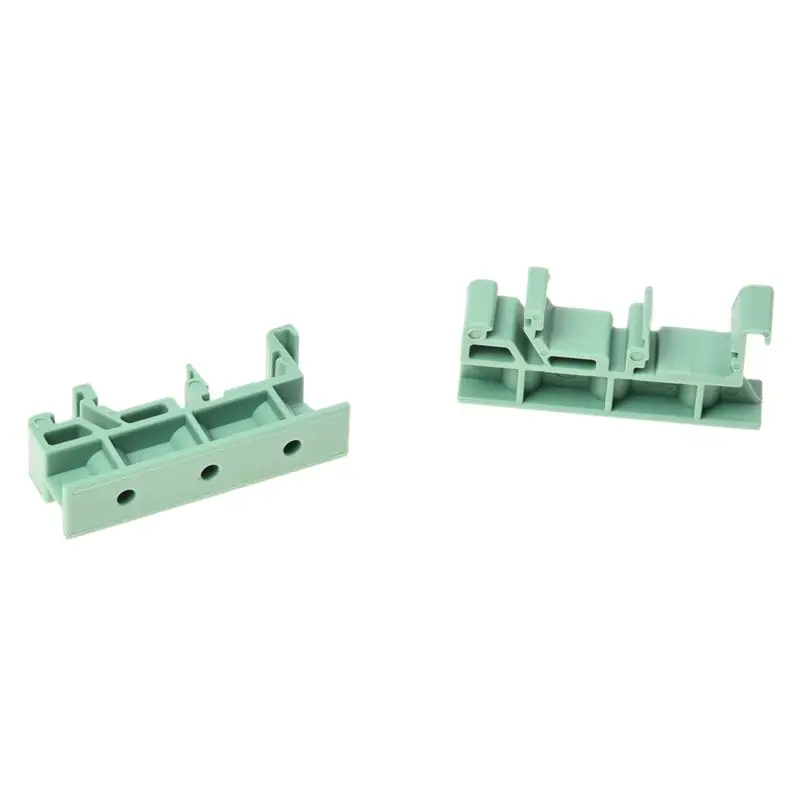

1. Защелкивающиеся крепления

Это наиболее распространенный тип, который позволяет быстро установить или снять устройство простым защелкиванием. Обычно имеет пружинный механизм.

2. Винтовые крепления

Обеспечивают более надежную фиксацию за счет винтового соединения. Используются для тяжелого оборудования или в условиях повышенной вибрации.

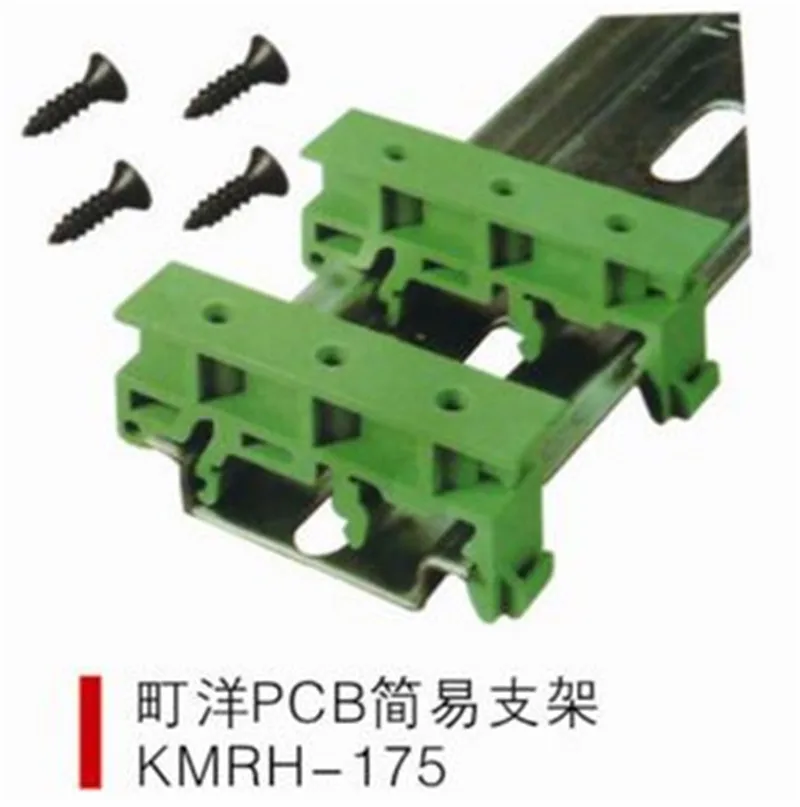

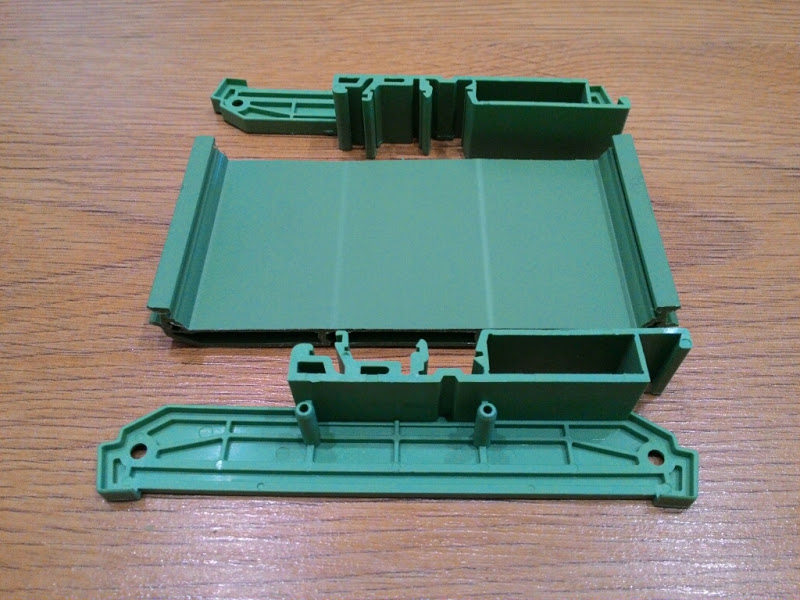

3. Адаптеры для DIN-рейки

Позволяют устанавливать на рейку устройства, изначально не предназначенные для такого монтажа. Обычно представляют собой пластиковые или металлические платформы.

4. Зажимы-фиксаторы

Используются для фиксации положения установленных на рейку устройств и предотвращения их смещения.

Особенности выбора креплений на DIN-рейку

При выборе креплений следует учитывать несколько важных факторов:

Тип и вес монтируемого оборудования
Условия эксплуатации (вибрации, температура и т.д.)
Требуемую надежность фиксации
Частоту монтажа/демонтажа устройств
Совместимость с конкретной моделью DIN-рейки

Для большинства стандартных устройств подойдут обычные защелкивающиеся крепления. Для тяжелого оборудования рекомендуется использовать усиленные или винтовые варианты.

Процесс установки креплений на DIN-рейку

Монтаж креплений обычно выполняется в несколько простых шагов:

Очистить поверхность DIN-рейки от загрязнений
Расположить крепление на рейке в нужном месте
Зафиксировать верхнюю часть крепления на рейке
Защелкнуть нижнюю часть до характерного щелчка

Проверить надежность фиксации

Для демонтажа обычно достаточно оттянуть фиксирующий язычок и снять устройство с рейки.

Области применения креплений на DIN-рейку

Крепления на DIN-рейку широко используются в различных отраслях:

Электрощитовое оборудование
Промышленная автоматизация
Телекоммуникационные системы
Системы безопасности и видеонаблюдения
Автоматизация зданий

Они позволяют быстро и удобно монтировать модульные устройства, датчики, контроллеры и другое оборудование.

Преимущества использования креплений на DIN-рейку

Применение креплений на DIN-рейку дает ряд существенных преимуществ:

Экономия времени при монтаже оборудования
Возможность быстрой замены компонентов
Компактное размещение устройств
Удобство обслуживания электрощитов
Универсальность и взаимозаменяемость компонентов

Это делает DIN-рейки и крепления для них практически незаменимыми в современных системах автоматизации и электроснабжения.

Инновации в области креплений на DIN-рейку

Производители постоянно совершенствуют конструкцию креплений. Среди последних инноваций можно отметить:

Использование новых композитных материалов
Разработку креплений с улучшенной виброустойчивостью

Создание «умных» креплений с возможностью мониторинга состояния
Интеграцию RFID-меток для идентификации оборудования
Разработку креплений для специфических условий эксплуатации

Эти инновации позволяют повысить надежность и функциональность систем на базе DIN-реек.

Заключение

Крепления на DIN-рейку являются важным элементом современных систем автоматизации и электроснабжения. Они обеспечивают удобство монтажа, гибкость конфигурации и надежность фиксации оборудования. При правильном выборе и установке креплений можно значительно упростить процесс сборки и обслуживания электрощитов и шкафов автоматики.
