Что такое диодный мост КЦ402Г. Каковы его основные характеристики. Где применяется КЦ402Г. Как выбрать подходящий диодный мост для проекта. В чем преимущества КЦ402Г перед аналогами.
Диодный мост КЦ402Г: назначение и особенности конструкции

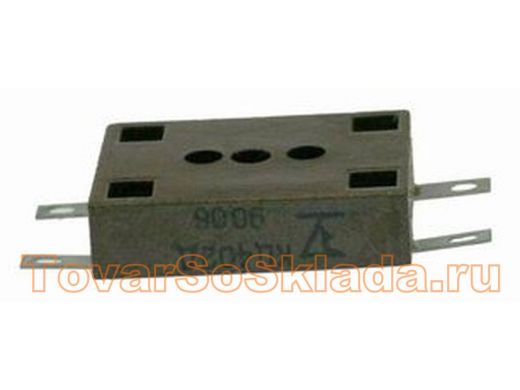

КЦ402Г представляет собой однофазный диодный мост, выполненный в пластмассовом корпусе с жесткими выводами. Этот компонент относится к семейству кремниевых диффузионных диодных блоков серии КЦ402.
Основные характеристики КЦ402Г:
- Максимальный постоянный прямой ток: 1 А
- Максимальное обратное напряжение: 300 В
- Масса: не более 7 г
- Максимальная рабочая частота: 5 кГц
КЦ402Г применяется для выпрямления переменного тока в различных электронных устройствах. Его компактные размеры и надежная конструкция делают этот диодный мост популярным выбором для многих радиолюбительских и промышленных проектов.
Сравнение КЦ402Г с другими моделями серии КЦ402
Серия КЦ402 включает несколько моделей диодных мостов с различными характеристиками. Как КЦ402Г соотносится с другими представителями этой линейки?
| Модель | Макс. обратное напряжение, В | Макс. прямой ток, А |
|---|---|---|
| КЦ402А | 600 | 1 |
| КЦ402Б | 500 | 1 |
| КЦ402В | 400 | 1 |
| КЦ402Г | 300 | 1 |
| КЦ402Д | 200 | 1 |
Как видно из таблицы, КЦ402Г занимает среднюю позицию по максимальному обратному напряжению. Это делает его универсальным выбором для многих применений, где не требуется экстремально высокое обратное напряжение.
Применение КЦ402Г в электронных схемах
Диодный мост КЦ402Г находит широкое применение в различных областях электроники. Где чаще всего используется этот компонент?
- Блоки питания: КЦ402Г часто применяется для выпрямления переменного тока в источниках питания малой и средней мощности.
- Зарядные устройства: в схемах зарядки аккумуляторов и батарей этот диодный мост обеспечивает преобразование переменного тока в постоянный.
- Аудиотехника: КЦ402Г может использоваться в схемах выпрямления для усилителей и другой аудиоаппаратуры.
- Измерительные приборы: в некоторых измерительных устройствах этот диодный мост применяется для преобразования сигналов.
Благодаря своим характеристикам, КЦ402Г обеспечивает надежное выпрямление тока в широком диапазоне применений, от бытовой электроники до промышленного оборудования.
Особенности монтажа и эксплуатации КЦ402Г
При работе с диодным мостом КЦ402Г следует учитывать некоторые важные моменты. Какие особенности нужно знать при монтаже и эксплуатации этого компонента?
- Термочувствительность: как и все полупроводниковые приборы, КЦ402Г чувствителен к перегреву. При монтаже следует использовать теплоотвод, если ожидается значительное тепловыделение.
- Полярность: важно правильно подключать выводы диодного моста, соблюдая указанную на корпусе полярность.
- Защита от перенапряжений: рекомендуется использовать защитные элементы (например, варисторы) для предотвращения повреждения моста при скачках напряжения.
- Охлаждение: при работе на максимальных токах может потребоваться дополнительное охлаждение для обеспечения долгосрочной надежности.
Соблюдение этих рекомендаций поможет обеспечить длительную и надежную работу диодного моста КЦ402Г в вашем устройстве.
Альтернативы КЦ402Г: когда стоит рассмотреть другие варианты
Несмотря на свои достоинства, КЦ402Г не всегда является оптимальным выбором. В каких случаях стоит рассмотреть альтернативные варианты?
- Высокочастотные применения: если требуется работа на частотах выше 5 кГц, следует выбрать специализированные высокочастотные диодные мосты.
- Большие токи: для применений с токами свыше 1 А необходимо использовать более мощные диодные мосты или собирать схему из отдельных диодов.
- Миниатюризация: если критичны размеры устройства, можно рассмотреть современные SMD-компоненты, которые занимают меньше места на плате.
- Высокое обратное напряжение: в схемах с напряжением выше 300 В следует выбрать модификации с более высоким максимальным обратным напряжением, например, КЦ402А или КЦ402Б.
Выбор подходящего диодного моста всегда зависит от конкретных требований проекта и условий эксплуатации устройства.
Проверка и тестирование КЦ402Г перед использованием
Перед установкой диодного моста КЦ402Г в схему рекомендуется провести его проверку. Как правильно протестировать компонент?
- Визуальный осмотр: проверьте корпус на наличие повреждений, сколов или следов перегрева.
- Проверка сопротивления: используя мультиметр в режиме прозвонки, убедитесь, что сопротивление между выводами соответствует ожидаемым значениям для диодного моста.
- Измерение прямого падения напряжения: подайте небольшой ток через каждый диод моста и измерьте падение напряжения. Оно должно быть около 0,6-0,7 В для исправного кремниевого диода.
- Проверка обратного тока: подайте обратное напряжение (не превышающее максимально допустимое) и измерьте ток утечки. Он должен быть минимальным.
Тщательная проверка поможет выявить возможные дефекты и обеспечить надежную работу устройства с использованием КЦ402Г.
Расчет параметров схемы с использованием КЦ402Г
При проектировании схемы с применением диодного моста КЦ402Г важно правильно рассчитать параметры сопутствующих компонентов. Какие расчеты необходимо произвести?
- Расчет трансформатора: определите требуемое вторичное напряжение трансформатора с учетом падения напряжения на диодном мосте (примерно 1,4 В).
- Выбор фильтрующего конденсатора: рассчитайте емкость сглаживающего конденсатора исходя из требуемого уровня пульсаций выходного напряжения.
- Определение необходимости теплоотвода: оцените тепловыделение на диодном мосте и при необходимости подберите подходящий радиатор.
- Расчет защитных элементов: определите параметры предохранителей или других защитных компонентов для предотвращения повреждения моста при перегрузках.
Правильный расчет параметров схемы обеспечит оптимальную работу диодного моста КЦ402Г и всего устройства в целом.
Примеры расчета параметров
Рассмотрим пример расчета параметров для простой схемы выпрямителя с использованием КЦ402Г:
- Требуемое выходное напряжение: 12 В постоянного тока
- Максимальный ток нагрузки: 0,5 А
Расчет вторичного напряжения трансформатора:
U2 = (12 В + 1,4 В) * √2 ≈ 18,95 В
Выбираем трансформатор с ближайшим стандартным значением вторичного напряжения, например, 18 В.
Расчет емкости сглаживающего конденсатора (для пульсаций не более 10%):
C = (0,5 А * 10 мс) / (0,1 * 12 В) ≈ 4170 мкФ
Выбираем ближайшее стандартное значение емкости, например, 4700 мкФ.
Такие расчеты помогут обеспечить корректную работу схемы с диодным мостом КЦ402Г.
Диодный мост КЦ405 (id 79736055)
Транзистор кц405а
ОписаниеБлоки из кремниевых диффузионных диодов. Выпускаются в пластмассовых корпусах с жесткими выводами: КЦ402Л, КЦ402Б, КЦ402В, КЦ402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — однофазный мост; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И —два электрически не соединенных между собой однофазных моста; КЦ404А, КЦ404Б, КИ404В, КЦ404Г, КЦ404Е, КЦ404Ж, КЦ404И — два электрически не соединеных между собой однофазных моста с держателями предохранителей типа ПМ; КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КД405И — однофазный мост для монтажа на печатную плату. Тип блока и схема соединения электродов с выводами приводятся на корпусе.
Масса блоков не более: КЦ402А, КЦ402Б, КЦ402В, КД402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — 7г; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И, КЦ404А, КЦ404Б, KЦ404B, КЦ404Г, КЦ404Д, КЦ404Е, КЦ404Ж, КЦ404И—15 г;
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И — 20 г.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Максимальное постоянное обратное напряжение. | Uo6p max, U*o6p и max | КЦ405А | 600 | |
| КЦ405Б | 500 | |||
| КЦ405В | 400 | |||
| КЦ405Г | 300 | |||
| КЦ405Д | 200 | |||
| КЦ405Е | 100 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 500 | |||
Максимальный постоянный прямой ток. | Iпp max, Iпp ср max, I*пp и max | КЦ405А | 1000 | мА |
| КЦ405Б | 1000 | |||
| КЦ405В | 1000 | |||
| КЦ405Г | 1000 | |||
| КЦ405Д | 1000 | |||
| КЦ405Е | 1000 | |||
| КЦ405Ж | 600 | |||
| КЦ405И | 600 | |||
| Максимальная рабочая частота диода | fд max | КЦ405А | 5 | кГц |
| КЦ405Б | 5 | |||
| КЦ405В | 5 | |||
| КЦ405Г | 5 | |||
| КЦ405Д | 5 | |||
| КЦ405Е | 5 | |||
| КЦ405Ж | 5 | |||
| КЦ405И | ||||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КЦ405А | 4 (1000) | В |
| КЦ405Б | 4 (1000) | |||
| КЦ405В | 4 (1000) | |||
| КЦ405Г | 4 (1000) | |||
| КЦ405Д | 4 (1000) | |||
| КЦ405Е | 4 (1000) | |||
| КЦ405Ж | 4 (600) | |||
| КЦ405И | 4 (600) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КЦ405А | 125 (600) | мкА |
| КЦ405Б | 125 (500) | |||
| КЦ405В | 125 (400) | |||
| КЦ405Г | 125 (300) | |||
| КЦ405Д | 125 (200) | |||
| КЦ405Е | 125 (100) | |||
| КЦ405Ж | 125 (600) | |||
| КЦ405И | 125 (500) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КЦ405А | — | мкс |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — | |||
Общая емкость. | Сд (при Uобр, В) | КЦ405А | — | пФ |
| КЦ405Б | — | |||
| КЦ405В | — | |||
| КЦ405Г | — | |||
| КЦ405Д | — | |||
| КЦ405Е | — | |||
| КЦ405Ж | — | |||
| КЦ405И | — |
Зависимость допустимого среднего выпрямленного тока от температуры | Зависимость допустимого среднего выпрямленного тока от частоты |
Зависимость импульсного прямого тока перегрузки от длительности импульса | |
Зарядка на ходу — Сделай сам на портале Энерговектор
Мобильные телефоны, планшеты, «читалки» и другие гаджеты, которые сопровождают нас повсюду, в любой момент могут разрядиться.
Чтобы в велосипедном походе гаджеты не преподнесли вам неприятных сюрпризов, предлагаем оборудовать «железного коня» динамо-машиной и зарядным устройством.
Для экспериментов мы взяли старое доброе динамо
советского производства с номинальной мощностью 5,3 Вт и выходным напряжением 6
В. Поскольку эта и большинство других моделей выдают переменный ток, его нужно
выпрямить с помощью диодного моста, после чего сгладить пульсации на
электролитическом конденсаторе. На выходе выпрямителя, по теории, напряжение
должно быть в 1,41 раза выше, чем на входе, за вычетом потерь на двух диодах
моста. Чтобы минимизировать эти потери, подберите диодный мост с минимальным постоянным
прямым напряжением при токе 1 А. Это можно сделать по справочникам или показаниям
мультиметра в режиме проверки диода. Чем меньшее число выдаст мультиметр, тем
лучше. Мы выбирали между старым отечественным диодным мостом КЦ402Г и импортным
GBU1005, извлечённым из ненужного блока питания от
компьютера.
Победил мост GBU1005.
Как вы понимаете, напряжение на выходе выпрямителя будет зависеть от скорости движения велосипедиста, а гаджетам нужно ровно 5 В. Для стабилизации предлагаем воспользоваться стандартным автомобильным зарядным устройством (ЗУ), вставляемым в гнездо прикуривателя. Этот вариант лучше, чем городить самодельный стабилизатор на микросхемах, поскольку автомобильное ЗУ обеспечит автоматическое отключение выходного напряжения при малых оборотах динамо. В продаже сегодня доступны самые разнообразные автомобильные «зарядки». Мы рекомендуем модели с двумя USB-выходами, чтобы иметь возможность одновременно с гаджетом подключить, скажем, USB-лампочку.
В идеале, конечно, хорошо бы выбрать модель ЗУ,
способную работать при входном напряжении 6-10 В, то есть гораздо меньшем, чем
стандартное напряжение бортовой электросети автомобиля (12 В). Это позволит
заряжать гаджеты уже при малой скорости езды. К сожалению, производители
автомобильных ЗУ редко указывают их подробные технические характеристики.
Отметим, что мы сумели, взяв первую попавшуюся модель ЗУ ценой менее 200 руб, получить
схему, которая запускается при скорости 8 км/ч.
Собрать электронную схему, на наш взгляд, удобнее всего в маленькой квадратной или прямоугольной распаечной коробке, которую легко приобрести на любом строительном рынке. При этом электролитический конденсатор следует выбирать на напряжение 15-25 В наибольшей возможной ёмкости, который поместится в коробку вместе с диодным мостом и ЗУ. Мы воспользовались конденсатором на 3300 мкФ и 25 В.
При монтаже не забывайте, что схема будет работать в
условиях постоянных вибраций и толчков. Поэтому все пайки делайте хорошо
облуженным гибким проводом, предварительно продевая его кончики в отверстия
контактов или накручивая на них. Обязательно надёжно закрепите конденсатор и
диодный мост внутри распаечной коробки — не оставляйте их болтаться на
проводах. Как показывает наш опыт, контакты автомобильного ЗУ легко облудить с
применением обычной канифоли.
