Кц405Г диодный мост характеристики. КЦ405Г: характеристики и применение диодного моста

Каковы основные характеристики диодного моста КЦ405Г. Где применяется данный компонент. Какие преимущества имеет использование диодных мостов в электронных схемах. Как правильно выбрать и подключить диодный мост КЦ405Г.

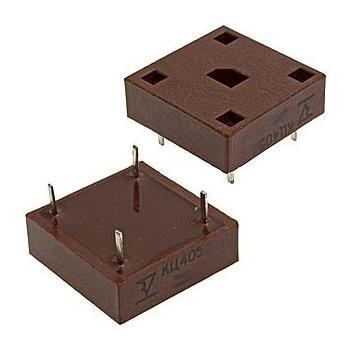

Общие сведения о диодном мосте КЦ405Г

КЦ405Г представляет собой диодный мост, выпускаемый Саранским заводом точных приборов (СЗТП). Данный компонент относится к семейству выпрямительных диодных сборок серии КЦ405.

Основные характеристики КЦ405Г:

• Максимальный выпрямленный ток: 1 А
• Максимальное обратное напряжение: 300 В
• Корпус: пластмассовый прямоугольный
• Рабочий диапазон температур: от -60°C до +125°C

Назначение и область применения КЦ405Г

Диодный мост КЦ405Г предназначен для выпрямления переменного тока в источниках питания и других электронных устройствах. Его основные области применения:

• Маломощные блоки питания
• Зарядные устройства
• Бытовая электроника
• Промышленная автоматика
• Измерительное оборудование

КЦ405Г используется для однофазного двухполупериодного выпрямления переменного тока частотой 50-60 Гц. Благодаря компактным размерам и невысокой стоимости, данный диодный мост нашел широкое применение в различных электронных устройствах.

Преимущества использования диодных мостов

Применение готовых диодных мостов, таких как КЦ405Г, имеет ряд преимуществ по сравнению со сборкой из отдельных диодов:

• Экономия места на печатной плате
• Упрощение монтажа
• Улучшенный теплоотвод
• Согласованные характеристики диодов
• Более низкая стоимость по сравнению с отдельными компонентами

Использование диодного моста позволяет значительно упростить схемотехнику выпрямителей и повысить надежность устройств за счет применения специализированного компонента.

Схема включения диодного моста КЦ405Г

Типовая схема включения КЦ405Г для выпрямления переменного напряжения выглядит следующим образом:

1. Выводы «~» подключаются к источнику переменного напряжения (обмотке трансформатора)
2. Вывод «+» соединяется с положительным выводом фильтрующего конденсатора
3. Вывод «-» соединяется с отрицательным выводом конденсатора и общим проводом схемы

Для повышения надежности рекомендуется шунтировать выводы диодного моста керамическими конденсаторами емкостью 0.1-0.47 мкФ. Это позволит подавить высокочастотные помехи.

Выбор номинала фильтрующего конденсатора

Правильный выбор емкости сглаживающего конденсатора очень важен для обеспечения требуемого качества выпрямленного напряжения. Расчет номинала конденсатора производится по формуле:

C = I / (2 * f * U * k)

где:
C — емкость конденсатора (Ф)
I — ток нагрузки (А)
f — частота сети (Гц)
U — выпрямленное напряжение (В)
k — коэффициент пульсаций (0.05-0.1)

Для КЦ405Г при токе 1А и напряжении 12В рекомендуемая емкость составляет 2200-4700 мкФ.

Теплоотвод и охлаждение

При работе на максимальном токе диодный мост КЦ405Г может значительно нагреваться. Для обеспечения надежной работы необходимо предусмотреть эффективный теплоотвод.

Способы улучшения теплового режима:

• Установка моста на радиатор
• Применение теплопроводящей пасты
• Обеспечение свободной циркуляции воздуха
• Снижение рабочего тока относительно максимального

При токе нагрузки более 0.5А настоятельно рекомендуется использовать радиатор площадью не менее 5-10 см2.

Аналоги и замена КЦ405Г

В случае отсутствия КЦ405Г его можно заменить следующими аналогами:

• КЦ402Г — полный аналог с идентичными характеристиками
• DB157 — зарубежный аналог в пластиковом корпусе
• KBL405 — мост на больший ток (4А) для замены с запасом

При замене необходимо учитывать не только электрические параметры, но и габаритные размеры, чтобы новый компонент соответствовал посадочному месту на печатной плате.

Проверка исправности диодного моста

Для проверки работоспособности КЦ405Г можно воспользоваться мультиметром в режиме «прозвонки диодов». Порядок проверки:

1. Измерить сопротивление между выводами «+» и «-» в обоих направлениях. В одном направлении должно быть высокое сопротивление, в другом — низкое.
2. Измерить сопротивление между каждым выводом «~» и выводами «+» и «-«. Должно быть низкое сопротивление в одном направлении.
3. Измерить сопротивление между выводами «~». Оно должно быть высоким в обоих направлениях.

Если хотя бы одно измерение не соответствует ожидаемому результату, диодный мост считается неисправным и подлежит замене.

Часто задаваемые вопросы о КЦ405Г

Можно ли использовать КЦ405Г для выпрямления трехфазного напряжения?

Нет, КЦ405Г предназначен только для однофазного выпрямления. Для трехфазных схем необходимо использовать специализированные трехфазные диодные мосты или собирать схему из шести отдельных диодов.

Какой срок службы у диодного моста КЦ405Г?

При соблюдении условий эксплуатации (температурного режима, токовых нагрузок) срок службы КЦ405Г составляет не менее 25 лет. Фактический срок может быть значительно больше при работе в облегченных условиях.

Требуется ли дополнительное охлаждение для КЦ405Г?

При токах до 0.5А специального охлаждения, как правило, не требуется. При бóльших токах рекомендуется устанавливать диодный мост на радиатор для улучшения теплоотвода и продления срока службы.
