Что представляет собой кабель ВВГнг(А)-FRLSLTX. Каковы его технические характеристики. Из каких элементов состоит конструкция кабеля. Где применяется данный тип кабеля. Какими преимуществами обладает ВВГнг(А)-FRLSLTX.

Содержание

Расшифровка маркировки кабеля ВВГнг(А)-FRLSLTX

Маркировка кабеля ВВГнг(А)-FRLSLTX содержит важную информацию о его характеристиках и свойствах:

ВВ — изоляция и оболочка из поливинилхлоридного (ПВХ) пластиката
Г — отсутствие брони
нг — не распространяет горение при групповой прокладке
(А) — категория А по нераспространению горения
FR — огнестойкий
LS — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения

Цифра в скобках (180) обозначает время сохранения работоспособности кабеля в условиях пожара — не менее 180 минут.

Технические характеристики кабеля ВВГнг(А)-FRLSLTX

Кабель ВВГнг(А)-FRLSLTX обладает следующими техническими характеристиками:

Климатическое исполнение — УХЛ, категории размещения 3 и 4

Диапазон рабочих температур: от -50°C до +50°C
Минимальная температура монтажа без предварительного подогрева: -15°C
Срок службы: 30 лет
Огнестойкость: не менее 180 минут при температуре 750°C ± 50°C
Дымообразование: светопроницаемость не менее 50%
Токсичность продуктов горения: более 120 г/м³

Конструкция кабеля ВВГнг(А)-FRLSLTX

Кабель ВВГнг(А)-FRLSLTX имеет следующую конструкцию:

Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы
Обмотка из слюдосодержащей ленты
Изоляция из огнестойкого ПВХ пластиката
Заполнение из огнестойкого ПВХ пластиката
Оболочка из огнестойкого ПВХ пластиката пониженной пожароопасности

Области применения кабеля ВВГнг(А)-FRLSLTX

Кабель ВВГнг(А)-FRLSLTX применяется для передачи и распределения электроэнергии в следующих условиях:

Стационарная прокладка в помещениях, в сухих и влажных производственных помещениях
В пожароопасных зонах классов П-I, П-II, П-IIа, П-III
В общественных зданиях, в многофункциональных высотных зданиях и зданиях-комплексах
На объектах использования атомной энергии
Для систем противопожарной защиты, систем оповещения и управления эвакуацией

Преимущества использования кабеля ВВГнг(А)-FRLSLTX

Кабель ВВГнг(А)-FRLSLTX обладает рядом важных преимуществ:

Высокая огнестойкость — сохраняет работоспособность в условиях пожара не менее 180 минут
Низкое дымо- и газовыделение при горении
Низкая токсичность продуктов горения
Не распространяет горение при групповой прокладке
Высокая надежность и длительный срок службы
Возможность прокладки во взрывоопасных зонах

Правила монтажа и эксплуатации кабеля ВВГнг(А)-FRLSLTX

При монтаже и эксплуатации кабеля ВВГнг(А)-FRLSLTX необходимо соблюдать следующие правила:

Минимально допустимый радиус изгиба при прокладке — 10 наружных диаметров кабеля
Кабель не должен подвергаться растягивающим усилиям свыше 50 Н/мм² сечения токопроводящей жилы
Прокладка должна осуществляться при температуре не ниже -15°C без предварительного подогрева
Необходимо избегать механических повреждений оболочки кабеля при монтаже
Рекомендуется прокладка в специальных кабельных лотках или трубах для дополнительной защиты

Сравнение кабеля ВВГнг(А)-FRLSLTX с аналогами

По сравнению с другими типами кабелей, ВВГнг(А)-FRLSLTX имеет следующие преимущества:

Более высокая огнестойкость по сравнению с ВВГнг(А)-LS — 180 минут против 30-90 минут
Меньшее дымовыделение при горении по сравнению с ВВГнг(А)-FRLS
Более низкая токсичность продуктов горения по сравнению с ВВГнг(А)-FRLS
Возможность применения во взрывоопасных зонах в отличие от ВВГ

Более высокая надежность в условиях пожара по сравнению с ВВГнг(А)

Выбор сечения жил кабеля ВВГнг(А)-FRLSLTX

При выборе сечения жил кабеля ВВГнг(А)-FRLSLTX необходимо учитывать следующие факторы:

Длительно допустимый ток нагрузки
Потери напряжения в линии
Условия прокладки (в воздухе, в трубах, в земле)
Температура окружающей среды
Количество одновременно нагруженных жил

Для точного расчета сечения рекомендуется использовать специальные таблицы или программы, учитывающие все необходимые параметры.

Особенности производства кабеля ВВГнг(А)-FRLSLTX

Производство кабеля ВВГнг(А)-FRLSLTX имеет ряд особенностей:

Использование специальных огнестойких ПВХ-компаундов для изоляции и оболочки
Применение слюдосодержащих лент для повышения огнестойкости
Строгий контроль качества на всех этапах производства
Проведение испытаний на огнестойкость, дымовыделение и токсичность

Сертификация в соответствии с требованиями пожарной безопасности

Эти особенности обеспечивают высокое качество и надежность кабеля ВВГнг(А)-FRLSLTX в эксплуатации.

ВВГНГ(А)-FRLSLTX

Расшифровка маркировки ВВГнг(А)-FRLSLTx (180)

Заводская маркировка кабеля подразумевает под собой информацию об основных его характеристиках. Следовательно, ВВГнг(А)-FRLSLTx (180) несет в себе те данные, которые важны для потребителя.

«В» — изоляционное покрытие из пластика ПВХ.
«В» — наличие оболочек из пластика поливинилхлоридного.
«Г» — отсутствие брони.
«Нг» — не способствует распространению горения.
«(А)» — отрицательные показатели горения при групповой прокладки (категория А).
«FR» — хорошая сопротивляемость огню при непосредственной его близости.
«LS» — выделение малого количества дыма.
«LTx» — выработка малого количества токсичных продуктов.
«(180)» — гарантированная сопротивляемость огню на протяжении не менее ста восьмидесяти минут или трех часов.

Технические характеристики кабеля ВВГнг(А)-FRLSLTx

Для продукции этого вида и марки характерны определенных показатели, определяющие ее качество и область применения.

Климатическое решение – УХЛ, 3 и 4 категории размещения.
Температурный режим эксплуатации – от минус пятидесяти до плюс пятидесяти градусов.
Допустимые температурные показатели монтажа кабеля без подогрева ограничиваются минус пятнадцатью градусами.
Токсичность продуктов горения – свыше ста двадцати г/м куб.
Ухудшение показателей проницаемости света не превышает пятьдесят процентов.
Огнестойкость при температуре 750 плюс 50 не меньше, чем 180 минут.
Максимальное выделение водорода хлористого во время горения изделия составляет: изоляционное покрытие – не больше 100 мг/г, ПВХ оболочки – не больше восьмидесяти мг/г, промежуточный слой – не больше 50 мг/г.
Стойкая сопротивляемость жил горению – не превышает 400 градусов.

Термин эксплуатации – тридцать лет со дня производства.

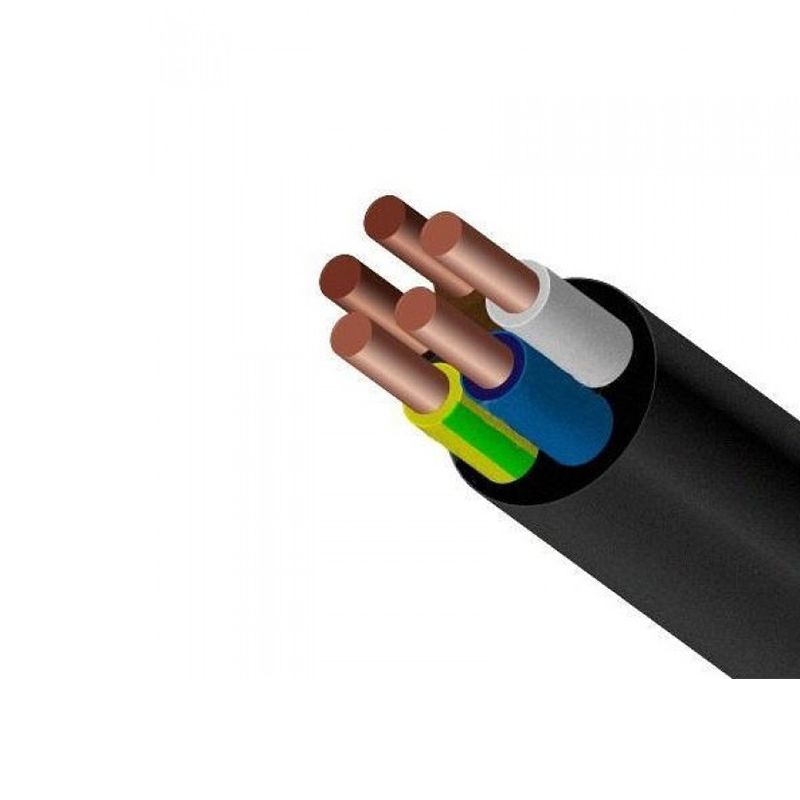

Конструкция кабеля ВВГнг(А)-FRLSLTx

Изделие не является цельным предметом и состоит из нескольких компонентов, которые вместе представляют собой силовой кабель высокого качества.

Жила – представляет собой стержень, основу конструкции и состоит из одной или нескольких проволок, соединенных в круглый или секторный элемент.
Обмотка – необходимый элемент, материалом для которого послужила слюдосодержащая лента.
Изоляционное покрытие – пластиковое, поливинилхлоридное огнестойкое.
Соединительный слой – пластиковый, поливинилхлоридный, огнестойкий.

Применение кабеля ВВГнг(А)-FRLSLTx

В современном мире, где все отрасли работают посредством электрической энергии, а работы автоматизированы, к электрооборудованию, в частности к кабелям предъявляются особые требования, прописанные в соответствующей документации, ГОСТах. Каждый вид кабеля применяется в строго установленных условиях. ВВГнг(А)-FRLSLTx отличается стандартным предназначением и используется с целью передачи электричества и его распределения. Переменный ток – до тысячи Вольт. Частота до пятидесяти Герц. Постоянный ток – до полутора тысяч Вольт.

Область применения продукта – общественные здания, относящиеся к классу Ф1 – Ф3 пожарной безопасности.

Эксплуатируется в общественных сооружениях, крупных офисных центрах, детских домах, приютах, интернатах, школах и садах, учреждениях для инвалидов и людей преклонного возраста, больницах, санаториях, пансионатах, гостиницах, госпиталях, общежития, мотелях, спортивных комплексах, развлекательных и торговых центрах и так далее. Также, этот тип электрокабеля используют в метрополитенах. Не менее востребован продукт и на объектах потребления атомной энергии и зонах с повышенной взрывоопасностью.
