Кд105Б характеристики маркировка. Диод КД105Б: характеристики, маркировка и применение

alexxlabРазное
Что такое диод КД105Б. Каковы его основные параметры и характеристики. Как расшифровывается маркировка КД105Б. Где применяется этот диффузионный кремниевый диод. Как выглядит его цветовая маркировка.

Содержание

Общие сведения о диоде КД105Б

КД105Б — это кремниевый диффузионный диод средней мощности. Он относится к семейству выпрямительных диодов и широко применяется в различных электронных устройствах. Давайте разберем основные характеристики этого полупроводникового прибора.

Расшифровка маркировки КД105Б

Маркировка КД105Б несет в себе следующую информацию:

  • КД — кремниевый диод
  • 1 — диод средней мощности
  • 05 — порядковый номер разработки
  • Б — вторая модификация (буква в конце обозначает модификацию)

Основные электрические параметры диода КД105Б

Диод КД105Б обладает следующими ключевыми характеристиками:

  • Максимальное обратное напряжение: 400 В
  • Максимальный прямой ток: 0,3 А
  • Максимальное прямое напряжение: 1,1 В (при токе 0,3 А)
  • Обратный ток: не более 10 мкА (при напряжении 400 В)
  • Емкость перехода: не более 15 пФ
  • Время обратного восстановления: не более 0,5 мкс

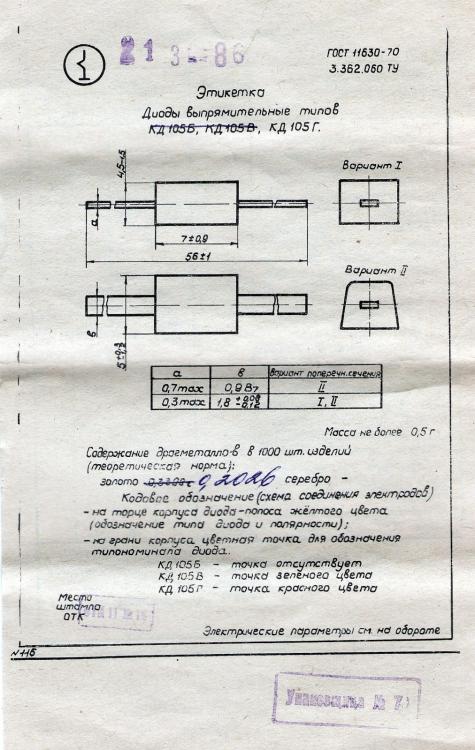

Особенности конструкции и корпуса диода КД105Б

КД105Б выпускается в металлостеклянном корпусе КД-4. Этот корпус обеспечивает хорошую герметичность и теплоотвод. Каковы основные особенности конструкции диода КД105Б?


  • Корпус: металлостеклянный КД-4
  • Масса: не более 1 г
  • Габаритные размеры: диаметр 4 мм, высота 6 мм
  • Рабочий диапазон температур: от -60°С до +125°С

Цветовая маркировка диода КД105Б

Для удобства идентификации диод КД105Б имеет цветовую маркировку. Как она выглядит?

  • Со стороны анода: белое (или желтое) кольцо
  • Со стороны катода: зеленая точка

Эта цветовая маркировка позволяет быстро определить полярность диода и его тип, что особенно удобно при монтаже и ремонте электронных устройств.

Области применения диода КД105Б

КД105Б находит широкое применение в различных электронных устройствах. Где чаще всего можно встретить этот диод?

  • Выпрямители в источниках питания
  • Импульсные преобразователи напряжения
  • Схемы защиты от перенапряжений
  • Радиоприемная аппаратура
  • Телевизионная техника
  • Промышленная электроника

Сравнение КД105Б с другими диодами серии КД105

Диод КД105Б является частью серии КД105. Чем он отличается от других представителей этой линейки?

ПараметрКД105АКД105БКД105ВКД105Г
Максимальное обратное напряжение, В200400600800
Максимальный прямой ток, А0,30,30,30,3
Цветовая маркировкаБелое кольцоБелое кольцо, зеленая точкаБелое кольцо, красная точкаБелое кольцо, желтая точка

Особенности эксплуатации диода КД105Б

При использовании диода КД105Б необходимо учитывать некоторые особенности его эксплуатации. На что следует обратить внимание?


  • Соблюдение полярности при монтаже
  • Контроль рабочей температуры
  • Защита от перенапряжений
  • Обеспечение достаточного теплоотвода при работе на максимальных токах

Аналоги диода КД105Б

В некоторых случаях может потребоваться замена КД105Б на аналогичный диод. Какие диоды могут служить заменой?

  • 1N4004 — близкий зарубежный аналог
  • КД202Г — отечественный аналог с несколько лучшими параметрами
  • 1N5404 — зарубежный аналог с большим допустимым током

При выборе замены необходимо тщательно сравнивать параметры диодов, чтобы обеспечить корректную работу устройства.

Проверка исправности диода КД105Б

Для определения работоспособности диода КД105Б можно провести простую проверку. Как это сделать?

  1. Измерить сопротивление диода в прямом и обратном направлении с помощью мультиметра
  2. В прямом направлении сопротивление должно быть низким (десятки-сотни Ом)
  3. В обратном направлении сопротивление должно быть высоким (мегаомы)
  4. Если оба измерения показывают низкое сопротивление, диод пробит
  5. Если оба измерения показывают высокое сопротивление, диод в обрыве

Влияние температуры на характеристики КД105Б

Температура оказывает заметное влияние на параметры диода КД105Б. Как меняются его характеристики при изменении температуры?


  • С ростом температуры увеличивается обратный ток
  • Прямое падение напряжения уменьшается с повышением температуры
  • Максимально допустимый прямой ток снижается при высоких температурах
  • Время обратного восстановления увеличивается с ростом температуры

Особенности монтажа диода КД105Б

При монтаже диода КД105Б следует соблюдать определенные правила. Какие меры предосторожности нужно принять?

  • Использовать пайку с ограничением температуры и времени нагрева
  • Применять теплоотвод при монтаже для защиты диода от перегрева
  • Соблюдать полярность при установке диода в схему
  • Избегать механических напряжений на выводах диода
  • Проверять качество паяных соединений после монтажа

Заключение

Диод КД105Б является надежным и широко используемым компонентом в электронике. Его характеристики позволяют применять его в различных схемах выпрямления и защиты. Правильное понимание параметров и особенностей эксплуатации этого диода обеспечивает его эффективное использование в электронных устройствах.


Цветовая маркировка импульсных и выпрямительных диодов. И основные характеристики.

тип диода Inp. А Up.в
цвет корпуса или метка		 цветовая маркировка
со стороны анода со стороны катода
Д9Б 0.09 10   красное кольцо
Д9В 0.01 30   оранжевое кольцо
Д9Г 0. 03 30   желтое кольцо

Д9Д 0.03 30   белое кольцо
Д9Е 0.05 50   голубое кольцо
Д9Ж 0.01 100   зеленое кольцо
Д9И 0.03 30   два желтых кольца
Д9К
0. 06		 30   два белых кольца
Д9Л 0.03 100   два зеленых кольца
Д9М 0.03 30   два голубых кольца
КД102А 0.1 250   зеленая точка
2Д102А
0.1		 250   желтая точка
КД102Б 0. 1 300   синяя точка
2Д102Б 0.1 300   оранжевая точка
КД103А 0.1 50 черный торец синяя точка
КД103Б
0.1		 50 зеленый торец желтая точка
КД105А 0.3 200   белое (желтое) кольцо
КД105Б 0. 3 400 зеленая точка белое (желтое)
КД105В 0.3 600 красная точка кольцо белое (желтое)кольцо
КД105Г 0.3 800 белая или желтая точка белое (желтое) кольцо
КД208А 1.0 100 черная (зеленая, желтая) точка белое (желтое) кольцо
КД209А 0. 7 400   черная (зеленая или желтая) точка
КД209А 0.7 400   красная полоса на торце
КД209Б 0.7 600 белая точка черная (зеленая или желтая) точка
КД209Б 0.7 600 белая точка красная полоса на торце
КД209В 0. 5 800 черная точка черная (зеленая или желтая) точка
КД209В 0.5 800 черная точка красная полоса на торце
КД209Г 0.2 1000 зеленая точка черная (зеленая или желтая) точ.
КД209Г     зеленая точка красная полоса на торце
КД221А 0. 7 100   голубая точка
КД221Б 0.5 200 белая точка голубая точка
КД221В 0.3 400 черная точка голубая точка
КД221Г 0.3 600 зеленая точка голубая точка
КД226А 2 100     оранжевое кольцо
КД226Б 2 200     красное кольцо
КД226В 2 400     зеленое кольцо
КД226Г 2 600     желтое кольцо
КД226Д 2 800     белое кольцо
КД226Е 2 600     голубое кольцо
КД243А 1 50     фиолетовое кольцо
КД243Б 1 100     оранжевое кольцо
КД243В 1 200     красное кольцо
КД243Г 1 400     зеленое кольцо
КД243Д 1 600     желтое кольцо
КД243Е 1 800     белое кольцо
КД243Ж 1 1000     голубое кольцо
КД247А 1 50     2 фиолетовых кольца
КД247Б 1 100     2 оранжевых кольца
КД247В 1 200     два красных кольца
КД247Г 1 400     два зеленых кольца
КД247Д 1 600     два желтых кольца
КД247Е 1 800     два белых кольца
КД247Ж 1 1000     два голубых кольца
КД410А 0. 05 1000   красная точка
КД410Б 0.05 600   синяя точка
КД509А 0.1 50   уз.синее кольцо широкое синее кольцо
2Д509А 0.1 50     широкое синее кольцо
КД510А 0.2 50   два зеленых узких кольца широкое зеленое кольцо
2Д510А 0. 2 50   зеленая точка широкое зеленое кольцо
КД521А 0.05 75   два синих узких кольца широкое синее кольцо
КД521Б 0.05 50   два серых узких кольца широкое серое кольцо
КД521В 0.05 30   два желтых узких кольца широкое желтое кольцо
КД521Г 0. 05 120   два белых узких кольца широкое белое кольцо
КД522А 0.1 30   черное широкое кольцо черное узкое кольцо
КД522Б 0.1 50   черное широкое кольцо два черных узких кольца
2Д522Б 0.1 50   черное широкое кольцо черная точка
КД906 (А-Г) 0. 1 75… …50… 30 белая полоса у 4 вывода
2Д906А 0.2 75 белая пол. у 4 вывода +красная точ.
2Д906Б 0.2 50 белая пол. у 4 вывода + красная точ.
2Д906В 0.2 30 белая пол. у 4 вывода + 2 красных т.
КДС111А 0. 2 300 красная точка
КДС111Б 0.2 300 зеленая точка
КДС111В 0.2 300 желтая точка
КЦ422А 0.5 50 точка отсутствует   черная точка
КЦ422Б 0.5 100 белая точка   черная точка
КЦ422В 0. 5 200 черная точка   черная точка
КЦ422Г 0.5 400 зеленая точка   черная точка
