Что такое диод КД208. Каковы основные параметры и характеристики КД208. Для чего применяется диод КД208. Какие существуют аналоги КД208. В чем заключаются преимущества использования КД208.
Общая характеристика диода КД208
КД208 — это кремниевый диффузионный диод, предназначенный для преобразования переменного напряжения в постоянное. Данный диод относится к семейству выпрямительных диодов и выпускается в двух основных модификациях — КД208А и КД208А-1.
Основные особенности диода КД208:
- Материал: кремний
- Тип: диффузионный
- Назначение: выпрямление переменного тока
- Максимальная рабочая частота: 1 кГц

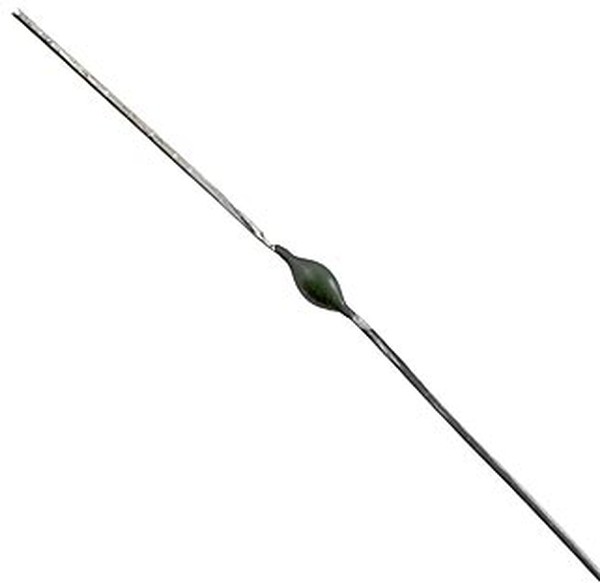

- Корпус: пластмассовый с гибкими выводами
- Маркировка: тип диода указан на корпусе
- Полярность: положительный вывод отмечен зеленой полосой
- Масса: не более 0,5 г
Ключевые параметры и характеристики КД208
Диод КД208 обладает следующими основными электрическими параметрами:
- Максимальное постоянное обратное напряжение: 100 В
- Максимальный постоянный прямой ток: 1,5 А
- Постоянное прямое напряжение: не более 1 В при токе 1 А
- Постоянный обратный ток: не более 100 мкА при напряжении 100 В
Какие факторы влияют на выбор диода КД208 для конкретного применения? Основными критериями являются:
- Требуемое обратное напряжение в схеме
- Величина прямого тока
- Рабочая частота
- Допустимые прямое падение напряжения и обратный ток
- Конструктивное исполнение и способ монтажа
Области применения диода КД208
Диод КД208 находит широкое применение в различных электронных устройствах и схемах. Основные сферы использования включают:
- Выпрямители переменного тока промышленной частоты
- Источники вторичного электропитания
- Зарядные устройства
- Схемы защиты от перенапряжений
- Импульсные источники питания
- Преобразователи напряжения
Почему диод КД208 популярен в этих областях? Его преимуществами являются:
- Высокая надежность
- Низкое прямое падение напряжения
- Малый обратный ток
- Простота применения
- Доступность и невысокая стоимость
Аналоги и заменители диода КД208
При отсутствии или недоступности диода КД208 можно использовать ряд аналогов с близкими характеристиками:
- 1N1053 — американский аналог КД208А
- GPP15B — аналог КД208А-1
- КД209А — отечественный диод с похожими параметрами
- 1N4001-1N4007 — серия диодов с близкими характеристиками
- FR107, FR207 — быстродействующие выпрямительные диоды
На что следует обратить внимание при выборе аналога КД208? Ключевые моменты:
- Соответствие максимального обратного напряжения
- Близость значений максимального прямого тока
- Сходство прямого падения напряжения
- Совместимость по частотным характеристикам
- Аналогичные габариты и способ монтажа
Особенности монтажа и эксплуатации КД208
При работе с диодом КД208 необходимо учитывать следующие аспекты:
- Соблюдение полярности при монтаже (зеленая полоса — анод)
- Контроль температуры корпуса (не более 125°C)
- Защита от перенапряжений в обратном направлении
- Обеспечение достаточного теплоотвода при больших токах
- Учет паразитной емкости диода в высокочастотных схемах
Как обеспечить надежную работу диода КД208 в схеме? Рекомендуется:
- Использовать запас по напряжению и току (коэффициент 1,2-1,5)
- Применять снабберные цепи для защиты от выбросов напряжения
- Обеспечивать хороший тепловой контакт с радиатором
- Защищать от влаги и агрессивных сред
- Периодически проверять электрические параметры диода
Сравнение КД208 с современными аналогами
Хотя диод КД208 до сих пор широко применяется, современные технологии позволили создать более совершенные устройства. Сравним КД208 с некоторыми новыми диодами:
| Параметр | КД208 | 1N5408 | UF4007 |
|---|---|---|---|
| Макс. обратное напряжение | 100 В | 1000 В | 1000 В |
| Макс. прямой ток | 1,5 А | 3 А | 1 А |
| Прямое падение напряжения | 1 В | 1,2 В | 0,97 В |
| Время обратного восстановления | — | 75 нс | 50 нс |
Какие преимущества имеют современные диоды по сравнению с КД208?
- Более высокие значения обратного напряжения
- Улучшенные частотные характеристики
- Меньшее прямое падение напряжения
- Более компактные размеры
- Расширенный диапазон рабочих температур
Перспективы развития выпрямительных диодов
Технологии производства полупроводниковых приборов постоянно совершенствуются. Какие тенденции наблюдаются в развитии выпрямительных диодов?
- Увеличение плотности тока и уменьшение размеров
- Снижение прямого падения напряжения
- Повышение быстродействия и расширение частотного диапазона
- Улучшение температурной стабильности параметров
- Повышение стойкости к перегрузкам и электростатическим разрядам
Какие новые материалы и технологии применяются в производстве современных диодов?
- Карбид кремния (SiC) для высоковольтных применений
- Нитрид галлия (GaN) для высокочастотных схем
- Технология «тонких пластин» для снижения потерь
- Новые методы корпусирования для улучшения теплоотвода
- Применение наноструктур для оптимизации характеристик
Заключение о роли КД208 в современной электронике
Несмотря на появление более совершенных аналогов, диод КД208 продолжает занимать важное место в электронной промышленности. Его основные преимущества:
- Проверенная временем надежность
- Широкая распространенность и доступность
- Низкая стоимость
- Простота применения
- Совместимость с большим количеством существующих устройств
В каких областях КД208 остается востребованным? Основные сферы применения:
- Бытовая электроника
- Промышленная автоматика
- Системы электропитания
- Ремонт и обслуживание устаревшего оборудования
- Учебные и экспериментальные схемы
Таким образом, диод КД208, несмотря на свой почтенный возраст, продолжает оставаться надежным и востребованным компонентом в различных электронных устройствах. Его простота, доступность и проверенные характеристики обеспечивают ему место в арсенале разработчиков и ремонтников электронной техники.
Диод КД208 — DataSheet
Корпус диода КД208 | Корпус диода КД208-1 |
Описание
Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1 кГц. Выпускаются в пластмассовом корпусе с гибкими выводами. Тип диода приводится на корпусе. Положительный вывод маркируется зеленой полосой на корпусе. Масса диода не более 0,5 г.
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналоги | КД208А | 1N1053 | ||
| КД208А-1 | GPP15B | |||
Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | КД208А | 100 | В |
| КД208А-1 | 100 | |||
| Максимальный постоянный прямой ток. | Iпp max, Iпp ср max, I*пp и max | КД208А | 1.5 | А |
| КД208А-1 | 1.5 | |||
| Максимальная рабочая частота диода | fд max | КД208А | 1 | кГц |
| КД208А-1 | 1 | |||
| Постоянное прямое напряжение | КД208А | 1 (1 А) | В | |
| КД208А-1 | 1 (1 А) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КД208А | 100 (100) | мкА |
| КД208А-1 | 100 (100) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КД208А | — | мкс |
| КД208А-1 | — | |||
| Общая емкость | Сд (при Uобр, В) | КД208А | — | пФ |
| КД208А-1 | — |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Диод КД208 | Радиодетали в приборах
Диоды и стабилитроны
09.06.2019
Arazbor
Диод КД208
Справочник содержания драгоценных металлов в радиодеталях основан на справочных данных различных организаций, занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.
Диоды могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)
Содержание драгоценных металлов в диоде (стабилитроне):
КД208Золото: 0.0003
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Принцип действия диода
Диод — это полупроводниковый прибор, с односторонней проводимостью электрического тока: он хорошо пропускает через себя ток в одном направлении и очень плохо — в другом.
Это основное свойство диода используется, в частности, для преобразования переменного тока в постоянный ток.
Типы диодов
Выпрямительные диоды. Выпрямительные диоды — самые распространенные полупроводниковые диоды, применяемые в выпрямителях — устройствах, преобразующих переменный ток промышленной частоты в постоянный. В выпрямительных диодах используются переходы с большой площадью для пропускания больших токов.
Стабилитроны. Предназначены для использования в схемах, обеспечивающих стабилизацию напряжений.
Варикапы. Зависимость емкости n-p -перехода от обратного напряжения используется в полупроводниковых диодах, называемых варикапами. Для варикапов характерна малая инерционность процесса изменения емкости.
Высокочастотные диоды.
Переключающие диоды. В ряде электронных схем полупроводниковый диод должен работать в режиме переключения, т.е. в одни периоды времени он оказывается смещенным в прямом направлении, а в другие — в обратном.
Диоды Шотки. В диодах этого типа используется контакт Шотки (контакт металл — полупроводник). Инжекция неосновных носителей в базу отсутствует, так как прямой ток образуется электронами, движущимися из кремния в металл. Накопление заряда в базе диода не происходит, и поэтому время переключения диода может быть существенно уменьшено (до значений порядка 100 пс).
Фотодиод (ФД) представляет собой диод с открытым p-n-переходом. Световой поток, падающий на открытый p-n-переход приводит к появлению в одной из областей дополнительных не основных носителей зарядов, в результате чего увеличивается обратный ток.
Светоизлучающие диоды (СИД) преобразуют электрическую энергию в световое излучение за счет рекомбинации электронов и дырок. В обычных диодах рекомбинация (объединение) электронов и дырок происходит с выделением тепла, т. е. без светового излучения.
