Схемы подключения проходных и перекрестных выключателей: управление освещением из нескольких мест

Как подключить проходные и перекрестные выключатели для управления освещением из 2, 3 и более мест. Какие схемы использовать. Где применяются такие схемы подключения. Как самостоятельно выполнить монтаж.

Где применяются схемы с проходными и перекрестными выключателями

Схемы с проходными и перекрестными выключателями позволяют управлять освещением из нескольких мест. Такие схемы подключения часто используются в следующих случаях:

• В длинных коридорах, где нужно включать/выключать свет с разных концов
• В многоэтажных домах для управления освещением лестничных клеток
• В больших помещениях, где требуется управление светом из разных точек
• В спальнях для управления основным светом от входа и от кровати
• Для управления уличным освещением от дома и хозяйственных построек

Использование таких схем делает управление освещением более удобным и позволяет экономить электроэнергию.

Принцип работы проходных и перекрестных выключателей

Проходной выключатель имеет 3 контакта — один общий и два выходных. При переключении клавиши общий контакт соединяется с одним из выходных. Перекрестный выключатель имеет 4 контакта — две пары, которые коммутируются между собой в разных положениях.

Принцип работы заключается в следующем:

• Проходные выключатели устанавливаются на входе и выходе линии
• Перекрестные — между проходными (для схем на 3 и более точек управления)
• При переключении любого выключателя меняется состояние цепи и свет включается/выключается

Таким образом, управлять освещением можно с любой точки, где установлен выключатель.

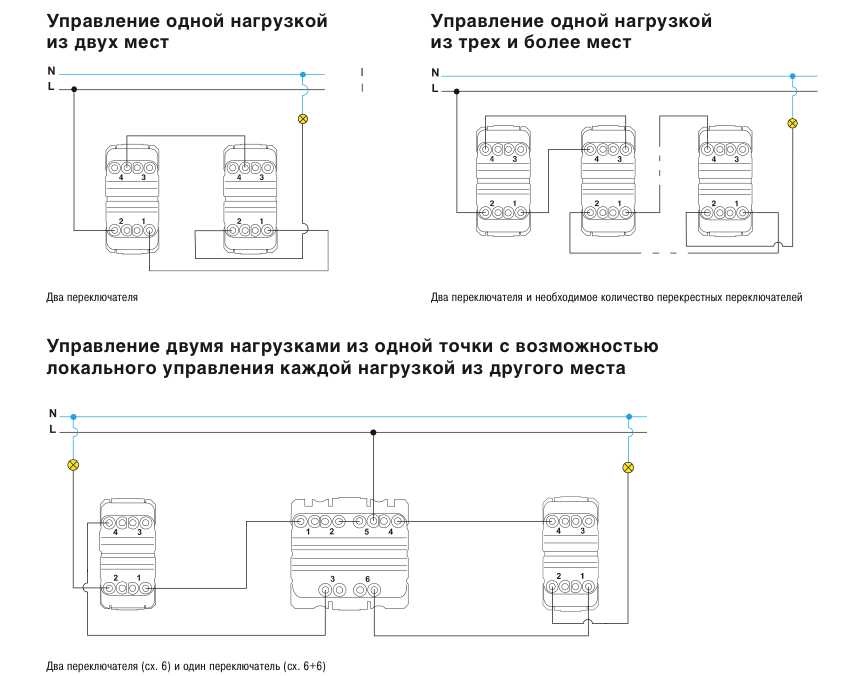

Схема подключения на 2 места управления

Самая простая схема с двумя проходными выключателями позволяет управлять освещением с двух мест. Для этого потребуется:

• 2 проходных выключателя
• 3-жильный кабель между выключателями
• 2-жильный кабель от сети и к светильнику

Схема подключения:

1. Фазный провод от сети подключается к общему контакту первого выключателя
2. Между выходными контактами выключателей протягивается 3-жильный кабель
3. От общего контакта второго выключателя идет провод к светильнику
4. Нулевой провод напрямую соединяется со светильником

При такой схеме свет можно включать и выключать с любого из двух выключателей независимо от положения другого.

Схема на 3 места управления

Для управления освещением с трех мест используется схема с двумя проходными и одним перекрестным выключателем:

• 2 проходных выключателя (на концах линии)
• 1 перекрестный выключатель (между проходными)
• 3-жильные кабели между выключателями
• 2-жильные кабели от сети и к светильнику

Порядок подключения:

1. Фаза подключается к общему контакту первого проходного выключателя
2. Выходы первого проходного соединяются с первой парой контактов перекрестного
3. Вторая пара контактов перекрестного соединяется с выходами второго проходного
4. От общего контакта второго проходного идет провод к светильнику
5. Нулевой провод напрямую к светильнику

Эта схема позволяет управлять освещением уже с трех разных мест.

Схемы на 4 и более мест управления

Для управления светом с 4-х и более мест используются схемы с двумя проходными по краям и несколькими перекрестными выключателями между ними. Количество перекрестных выключателей будет на 2 меньше, чем общее число точек управления.

Например, для 5 мест управления потребуется:

• 2 проходных выключателя
• 3 перекрестных выключателя

Схема подключения аналогична трехместной, только добавляются дополнительные перекрестные выключатели между проходными. Это позволяет управлять освещением с любого количества мест.

Особенности монтажа проходных и перекрестных выключателей

При монтаже схем с проходными и перекрестными выключателями важно учитывать следующие моменты:

• Использовать провода с сечением не менее 1,5 мм²
• Тщательно изолировать все соединения
• Правильно идентифицировать контакты выключателей
• Проверять работу схемы на каждом этапе монтажа
• При необходимости использовать дополнительные распределительные коробки

Важно помнить, что в таких схемах выключатели не имеют фиксированного положения «включено/выключено». Свет переключается при каждом нажатии на любой выключатель независимо от положения остальных.

Преимущества использования проходных и перекрестных выключателей

Использование схем с проходными и перекрестными выключателями дает ряд преимуществ:

• Повышает удобство управления освещением в больших помещениях
• Позволяет экономить электроэнергию за счет выключения света из любой точки
• Повышает безопасность при передвижении в темное время суток
• Дает возможность создавать гибкие системы освещения
• Не требует прокладки дополнительных кабелей к каждому выключателю

При грамотном проектировании такие схемы позволяют значительно повысить комфорт использования системы освещения.

Выбор выключателей для схем управления с нескольких мест

При выборе проходных и перекрестных выключателей следует обратить внимание на следующие параметры:

• Номинальный ток — не менее 10А
• Номинальное напряжение — 250В
• Наличие клемм для проводов нужного сечения
• Тип монтажа — встраиваемый или накладной
• Степень защиты — IP20 для сухих помещений, IP44 для ванных комнат
• Дизайн, подходящий к интерьеру

Рекомендуется выбирать выключатели известных производителей, гарантирующих качество и надежность продукции. Это обеспечит долговечность и безопасность работы схемы.

Подключение проходного выключателя

Иногда требуется управлять освещением с различных мест, точек. Например это может быть длинный коридор, где на входе и выходе устанавливаются выключатели, с помощью которых можно включать и выключать свет отдельно с каждого подключенного проходного выключателя, то есть при входе в коридор свет включается первым выключателем, а при выходе выключается вторым, или на оборот. Такую схему управления освещением также часто применяют на сходовых, когда нужно управлять освещением на каждом этаже отдельно, в спальнях часто устанавливают выключатели при входе, и возле кровати, чтоб можно было включить свет войдя в комнату, и выключить у кровати. Причем количество таких выключателей не ограничено.

На самом деле проходной выключатель — это не совсем выключатель, а переключатель.

Если в обычном выключателе контакта два, и они просто замыкаются и размыкаются, то в проходном выключателе контакта три, и один контакт просто переключается между вторым и третьим. Есть еще и перекрестный переключатель, с четырьмя контактами. Перекрестный переключатель используют когда нужно подключить более двух выключателей, схему такого подключения мы также рассмотрим в этой статье.

При подключении проходного выключателя стоит учитывать количество контактов, и закладывать не двухжильный кабель (как для обычного), а трёхжильный от выключателя до распределительной коробки, а в случае с перекрестным выключателем количество проводов в кабеле должно быть четыре. В остальном сам монтаж проходного выключателя практически ничем не отличается от монтажа обычного выключателя.

Подключить проходной выключатель очень просто, достаточно лишь знать схему. Для двух проходных выключателей эта схема выглядит так.

А так выглядят выключатели в работе.

Когда требуется подключить более двух проходных выключателей, то в схему добавляется перекрестный выключатель, сама схема будет выглядеть так.

Работа трех проходных выключателей.

Если же нужно организовать управление освещением от четырех и более выключателей, тогда в схему добавляется еще нужное количество перекрестных выключателей.

Следует также отметить, что перед тем как покупать проходные выключатели нужно уточнить у продавца входят ли такие выключатели в серию понравившихся Вам выключателей и розеток, чтоб не иметь в дальнейшем разные выключатели в одном доме. В нашем магазине можно купить проходные выключатели, с розетками и выключателями одной серии компании Viko. Серия Carmen имеет обтекаемую и мягкую форму и гармонично сочетается со всеми видами декора. Серия Karre для тех, кто предпочитает красоту четких линий. Серия Vera для наружного монтажа.

И если у Вас все еще остались какие-то вопросы по поводу выбора проходных выключателей, розеток и прочего, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok.com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Управление освещением из 4 мест: как сделать своими руками

Собираем схему управления освещением из четырех мест

Освещение в комнате должно быть не только комфортным, но и удобным с точки зрения управления. Достичь этого можно за счет установки электронных систем управления типа умный дом, то есть путём внедрения разнообразных таймеров и датчиков — а можно использовать дедовские способы.

В отличие от новомодных решений, они просты в реализации и достаточно доступны по цене. Поэтому их реализация не выльется для вас массой проблем и «пустым» кошельком.

Содержание

• Схема проходных и перекрестных выключателей
  • Проходные и перекрестные выключатели
  • Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест
• Схема управления освещением из 4 мест при помощи импульсного реле
  • Что такое импульсное реле?
  • Схема управления освещением от импульсного реле
• Вывод

Схема проходных и перекрестных выключателей

Одной из наиболее старых, и отлично зарекомендовавших себя схем, является способ использования проходных и перекрёстных выключателей. Цена таких выключателей не так уж высока, а схема подключения хоть и кажется на первый взгляд очень сложной, не должна вызвать у вас проблем.

Проходные и перекрестные выключатели

Но прежде чем переходить непосредственно к схеме подключения, давайте разберемся: что такое эти проходные и перекрестные выключатели, и чем они отличаются от привычных нам выключателей освещения.

Схема обычного одноклавишного выключателя	Для облегчения понимания, давайте разберем обычный выключатель. Он имеет два контакта, назовем их 1 и 2. При включенном положении выключателя, эти контакты замкнуты. При отключении выключателя, эти контакты размыкаются.
Схема проходного выключателя	Теперь возьмём проходной выключатель. Он имеет уже три контакта – 1, 2 и 3. При включенном положении выключателя, замкнуты контакты 1 и 2. Контакт 1 и 3 разомкнут. При отключении такого выключателя, контакты 1 и 2 размыкаются, а контакты 1 и 3 замыкаются.
Схема перекрестного выключателя	Как вы наверно уже догадались, перекрестный выключатель имеет уже четыре контакта – 1, 2, 3 и 4. Во включенном положении замкнуты контакты 1 и 3, а также 2 и 4. При отключении выключателя они размыкаются, и замыкаются контакты 1 и 4, а также 2 и 3.

Обратите внимание! Работать такие выключатели могут при номинальном токе сети в 6, 10 или 16А. При этом, все выключатели в схеме должны быть одинакового или большего номинального тока. А провода, используемые при монтаже, иметь одинаковое сечение.

Схема подключения проходных и перекрёстных выключателей для управления освещением из 4 мест

Имея представление об особенностях устройства таких переключающих устройств, можно приступать к рассмотрению схемы их подключения. Кстати, правильно такие коммутационные устройства называть не выключатели, а переключатели.

Установка выключателя

Итак:

• Любое управление освещением с 4 мест, подразумевает установку четырех коммутационных аппаратов. Перекрестные и проходные переключатели для скрытой проводки, устанавливаются в обычные закладные коробки. Места их установки вы выбираете, исходя из целесообразности.
• Проходные выключатели должны быть первыми и последними в схеме. Поэтому их монтируют в крайних точках.

Подключение проходного выключателя

• Теперь приступаем непосредственно к подключению. Начнем с подключения первого проходного выключателя. От распределительной коробки, как и к обычному выключателю, вы берете фазный провод. Подключить его следует к контакту один. Обычно его можно определить визуально.
• От двух других контактов первого проходного переключателя, вы монтируете двухжильный провод к первому перекрестному выключателю. Сделать это можно через соединение в распределительной коробке, а можно путем подключения непосредственно к контактам переключателя. Подключить их следует к контактам 1 и 2, как на видео.

Обратите внимание! Наше обозначение 1 и 2, 3 и 4 весьма условное. Каждый производитель самостоятельно обозначает пары контактов. Но обычно одна пара контактов расположена в верхней части – условно 1 и 2, а вторая пара контактов – 3 и 4 расположена в нижней части.

• От контактов 3 и 4 первого перекрестного переключателя, мы монтируем провод к контактам 1 и 2 второго. От контактов 3 и 4 второго перекрестного выключателя, мы прокладываем провод к контактам 2 и 3 второго проходного переключателя.

Подключение перекрёстного выключателя

• Теперь осталось подключить контакт 1 второго перекрестного выключателя к светильнику. Все, подключение выключателей окончено. Осталось подключить нулевой и защитный провод к соответствующим контактам светильника — и наша схема готова к работе.

Схема управления освещением из четырех мест

Как видите, подключение данной схемы не представляет особой сложности, и его вполне можно выполнить своими руками. В то же время, при монтаже всей схемы через одну распределительную коробку, даже опытные электрики могут запутаться.

А большое количество контактных соединений не добавляет схеме надежности. Исходя из этого, в последнее время такая схема применяется все реже. Ведь есть и более простые варианты.

Схема управления освещением из 4 мест при помощи импульсного реле

Одним из таких более простых вариантов, является использование так называемых импульсных реле.

В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.

Что такое импульсное реле?

Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.

Импульсное реле

• Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
• При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.

Принцип действия обычного электромагнитного реле

• Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
• Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.

Технические характеристики импульсного реле РИО-1

• Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.

Схема управления освещением от импульсного реле

Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.

Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.

Кнопки для управления реле РИО-1

• Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
• От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.

На фото схема подключения реле РИО-1

• Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2. Какой из них будет первым, а какой вторым неважно.
• От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок. Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле. Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.

Схема подключения для управления освещением импульсным реле из 4 мест

Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.

Вывод

Проектирование освещения всегда должно включать подготовку наиболее удобной схемы управления. Мы представили две наиболее часто используемых схемы.

Но есть еще и другие варианты. Поэтому, если по каким-либо параметрам та или иная схема вас не устраивает, то вы наверняка найдете более приемлемый для вас вариант как у нас на сайте, так и на просторах рунета.

Проходной выключатель — схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

• Где применить такую ​​схему?
• Схема переключения
  • Что особенного?
  • Что требуется?
• Электрическое переключение
• Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта — входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта — один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

• распределительная коробка;
• осветительный прибор;
• выключатели проходные — 2 шт.;
• крестовой переключатель;
• коробки розеток — 3 шт.;
• 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

Бокорезы
• ;
набор отверток
• ;
• инструмент для снятия изоляционного слоя с жил проводов;
мультиметр
• ;
Инструмент
• для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забудьте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

• 2-жильный — ноль и фаза от питающей сети;
• 2-жильный — ноль и фаза от осветительного прибора;
• 3-жильный — от одного проходного выключателя;
• 3-жильный — от второго проходного выключателя;
• 4-жильный — от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно — в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

К схеме управления освещением можно подключить и четвертый выключатель, и пятый, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.

Видео подборка

В этом видео показана работа двух проходных и тумблеров на специально собранном стенде:

Еще подробное описание той же схемы, только переключатели подключены напрямую:

Практический пример — установка трех выключателей в длинном коридоре:

Схема подключения и нюансы монтажа кроссового выключателя

Электрический перекрестный выключатель — это устройство, предназначенное для использования в составе электрических цепей связи. В частности, этот класс устройств активно используется, когда возникает необходимость организовать управление источниками света с разных точек. Как правило, схема предполагает введение этого устройства в качестве дополнительного компонента к существующим проходным выключателям.

В данной статье рассмотрим конструкцию и электрическую схему самого устройства, а также особенности подключения в различных вариантах исполнения. Дополним материал наглядными схемами, фото и видео по самостоятельной сборке.

Содержание статьи:

• Конструкция поперечного выключателя
• Электрическая схема устройства
• Анализ схемы контактных групп устройства
• Особенности монтажа и схемы подключения
  • Вариант №1 — нюансы подключения промежуточного устройства
  • Вариант №2 — схемные решения для нескольких устройств
• Выводы и полезное видео по теме

Конструкция кроссового выключателя

Само устройство инверсной коммутации ЛЭП просто. Однако из-за характерной для таких устройств многоточечной схемотехники могут стать реальными трудности реализации. Поэтому логично рассмотреть конструкцию устройства, а также схему подключения.

Назначение коммуникатора очевидно — соединение электрических цепей бытового (коммерческого) назначения, где уровень напряжения не превышает 250 вольт. Стандартное исполнение устройств предназначено для эксплуатации внутри сухих, теплых помещений, соответствующих установленному стандарту класса защиты (IP20).

Внешне ничем не выделяется на фоне традиционных конструкций устройств коммутации света. Однако система внутреннего реверсивного выключателя имеет несколько иную схемную конструкцию

Монтаж крестовых выключателей осуществляется традиционным способом (аналогично легкому) с монтажной коробкой, закрепленной на винтах, или внутренний монтаж осуществляется с основанием, закрепленным на стена с металлическими вкладками.

Корпус устройства обычно изготавливается на основе ударопрочного негорючего технополимера. Все детали конструкции для наружной установки устойчивы к ультрафиолетовому излучению.

Современные изделия отличает использование высококачественных материалов для внешней отделки. Технический пластик не подвержен влиянию ультрафиолетовых и световых лучей.

Механика крестовых выключателей на ток 10А оснащена быстрозажимными контактными группами. Приборная механика на ток 16А имеет винтовые клеммы. Для удобства подключения клеммы (фаза и ноль) обычно маркируются другим цветом.

Зажимы выключателей предназначены для соединения проводников, выполненных по одножильным или многожильным тяговым технологиям. Одножильный провод сечением до 2,5 мм ² многожильный до 4 мм ² (для выключателей на 16 А).

Электрическая схема устройства

Если рассматривать схемотехнику устройств перекрестной коммутации, то следует отметить, что существуют различные конструкции устройств по количеству контактных групп. Простые и часто используемые устройства (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 устойчивых (фиксированных) контакта.

Переключатель конфигурации цепи с двумя клавишами. Производители, как правило, наносят схему включения прямо на заднюю стенку пластикового основания устройства. Пользователь может сделать все только по схеме

Более сложная конструкция поперечных выключателей (двух-трехклавишные исполнения) уже маркируется количеством групп связи до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью данного типа устройств является их «зависимая» установка. Другими словами, многофункциональные конструкции автоматических выключателей не устанавливаются без пары обычных выключателей.

Именно поэтому, выбирая устройство промежуточного действия, следует обратить внимание на количество рабочих контактов. Для промежуточных выключателей количество рабочих выводов всегда не менее четырех.

Клеммник выключателя, но не из группы тех устройств, которые предназначены для коммутации в режиме реверсивной коммутации. Это вид задней стенки проходного выключателя, где не более 3-х рабочих контактов

Благодаря использованию таких устройств становится возможным создание более гибких и удобных схем управления световыми приборами. Особенно актуальна практика использования кросс-устройств в инфраструктуре промышленных предприятий.

Анализ схемы контактных групп устройства

Если взять классическую (одноклавишную) конструкцию устройства производства, например, фирмы ABB, и развернуть его к пользователю тыльной стороной, примерно откроется следующее изображение.

На базовой плате имеется 4 пары клемм, каждая из которых помечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель дает пользователю информацию о правильном подключении устройства.

Так выглядит клеммная проводка устройства с функцией блокировки реверса. Отличия от конструкции, показанной выше, очевидны. На основании этих признаков обычно выбирают нужную конфигурацию устройства

Входящие «стрелки» указывают на общую (перекрестную) контактную группу. Исходящие «стрелки» отмечают постоянную контактную группу.

Схематически взаимодействие групп выглядит следующим образом:

Цветными линиями условно показано, как расположены контактные группы внутри промежуточного коммутационного аппарата. Каждая пара рабочих клемм маркируется символами, обозначающими группы входов и выходов

Проводники от первого подходят к клеммам общей (перекрестной) группы контактора, участвующего в электрической цепи. Соответственно, от выводов второй (постоянной) группы контактора выходят проводники, которые подключаются к проходному выключателю номер два, также предусмотрительно включенному в цепь.

Классический вариант с двумя проходными и одним реверсивным устройством.

Схема введения одного перекрестного устройства в цепь между двумя устройствами непрерывного действия. Как правило, такое решение характерно для схемотехники, используемой в бытовых помещениях

Устройство, предназначенное для выполнения роли реверсивного выключателя, может реально применяться в одном из двух режимов коммутации электрической цепи:

1. Прямое включение — Аналог двух проходных устройств.
2. Перекрестное переключение — основное назначение.

Конфигурация первого варианта, по сути, представлена ​​функционалом прямого подключения с возможностью связи или отключения.

Второй способ настройки (путем установки перемычек) вводит устройство в работу по инверсионной схеме включения.

Устройство обратного переключения поддерживает конфигурацию (перемычки) для одной из двух возможных функций режима. Таким образом, переключатель крестового типа выступает своеобразным универсальным устройством

Таким образом, промежуточные выключатели функционально выглядят не просто как выключатели источников искусственного освещения, а как универсальные выключатели. Этот фактор расширяет функциональные возможности таких устройств, делая их удобными для использования в различных вариантах установки.

Особенности монтажа и соединения цепей

Монтируйте инвертированные выключатели, используя стандартные методы и методы, применяемые в строительстве или в электротехнической промышленности. Предварительно планируется удобное расположение устройства.

Затем с учетом выбранной точки крепления и привязки к общей электрической схеме начертить схему включения промежуточного выключателя и работы с ним в паре проходных выключателей.

В рамках процедуры разработки проекта определяется способ прокладки проводников — или внутренняя.

Пример установки проходного выключателя по варианту установки внутренней проводки. Точно так же монтируется кроссовое устройство, с той лишь разницей, что к нему подключаются четыре жилы кабеля

С учетом выбранного метода подготавливается установочная инфраструктура (отверстия, монтажные заглушки, соединительные коробки).

На готовой инфраструктуре протянуты линии электропроводки, проведены провода в распределительных коробках, концы выведены непосредственно на подключение к проходным и промежуточным коммутационным аппаратам.

Вариант №1 — нюансы подключения промежуточного устройства

Концы проводников, выведенных из распределительной коробки для соединения с промежуточным выключателем (всего 4), должны быть подготовлены. В частности, на участке от конца по проволоке длиной примерно 10-12 мм.

Кстати, многие фирменные автоматические выключатели имеют на корпусе специальный маркер, по которому легко отмерить необходимую длину зачистки изоляции.

Шасси фирменного прибора, где конструкцией предусмотрено изготовление специального измерительного выреза. Благодаря этому маркеру пользователь всегда будет зачищать провод строго по инструкции

Теперь необходимо обозначить два проводника, исходящих от первого проходного выключателя, установленного в цепи. Обычно все проводники маркируются для простоты идентификации еще на этапе разводки цепей.

Эти два провода подключаются к двум входным клеммам (в данном случае пружинного типа) промежуточного коммутационного устройства. Остальные два подключаются к выходным клеммам.

Маркировка стрелками на корпусе снижает риск неправильного подключения устройства. Здесь также указывается номинальный ток и допустимый уровень рабочего напряжения.

Подготовленное таким образом шасси необходимо поставить на место — установить внутрь (для внутренней установки) или закрепить непосредственно на поверхности стены (наружная накладная установка).

Крепление корпуса коммутатора путем непосредственного вкручивания винтов. Между тем, установка внутреннего типа часто предполагает монтаж боковых металлических распорок

. В условиях внутренней установки шасси обычно фиксируют с помощью распорных скоб или прямых винтовых креплений. При накладном монтаже выключателей традиционно используется прямой винтовой монтаж. Далее на шасси размещается рама и надевается ключ-крышка на рычаг управления выключателем.

Вариант №2 — схемные решения для нескольких устройств

Выключатели промежуточные установки являются составной частью схемных решений, где реализован принцип управления более чем с трех удаленных друг от друга точек.

Теоретически таких контрольных точек для искусственных источников света может быть много. Однако практически реализуются варианты на три или четыре, максимум с пятью положениями. Так как с каждым новым вводом устройства общая схема подключения усложняется.

Цепь связи цепи освещения, где два перекрестных выключателя соединены в пару с двумя проходными выключателями. Это вариант управления с четырех независимых положений.

Для примера можно рассмотреть четырехпозиционную разводку, когда из основных компонентов используются два проходных и два реверсивных коммутационных аппарата. В такой схеме выход из строя подвижного контакта сквозного переключателя.

При подаче тока в сеть он проходит через замкнутую контактную группу проходного устройства и подается на подвижный контакт одного из двух перекидных выключателей.

Далее с выходного зажима реверсивного устройства ток поступает на второй однотипный выключатель — на его подвижную контактную группу и через выходной зажим поступает на постоянный контактор второго проходного выключателя.

Если перекидной переключатель этого переключателя замыкает цепь, то с его выхода ток поступает на световой прибор. Через нить накала лампы замыкается общая цепь на нулевую шину. Лампы горят. Теперь, если ради эксперимента (да и на практике тоже) один за другим перевести любой из приборов в состояние «выключено», то лампы ламп погаснут в каждом из четырех случаев.

Схема мультивыключателя с участием устройств обратного действия. Теоретически с этим решением можно использовать неограниченное количество устройств. Или количество, ограниченное только конструктивными нюансами помещения

Но если выключить все четыре одновременно, то эта своеобразная группа связи просто переключится на другую линию коммутации, а лампы накаливания останутся под напряжением — продолжат гореть.

Эксперимент с реверсивными устройствами наглядно показывает функциональность схемы перекрестного четырехпозиционного переключателя. В любом из четырех положений доступно управление световым прибором.

Выводы и полезное видео по теме

Видео по практике управления светильниками с помощью крестового выключателя.

Как установить и разделить линию проводов от проходных выключателей к крестовине и как подключить приборы:

Преимущества использования ПВ очевидны, как с точки зрения удобства пользователя, так и с точки зрения энергосбережение.
