Кд243Е характеристики. КД243А: характеристики, применение и аналоги популярного выпрямительного диода

Каковы основные параметры диода КД243А. Где применяется этот выпрямительный диод. Какие есть отечественные и импортные аналоги КД243А. Как правильно выбрать замену для КД243А в различных схемах.

Основные характеристики диода КД243А

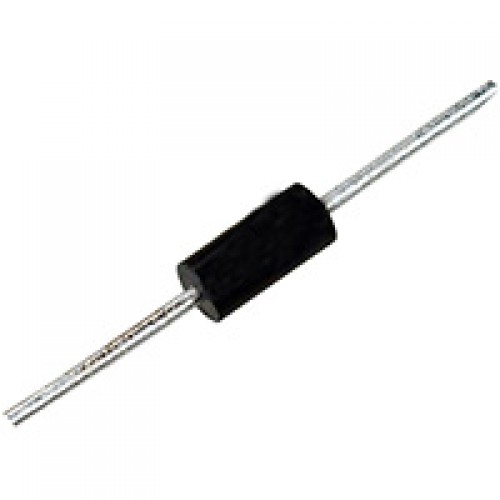

КД243А — это кремниевый выпрямительный диод малой мощности, широко применяемый в радиоэлектронной аппаратуре. Он выпускается в стеклянном корпусе DO-41.

Основные электрические параметры КД243А:

• Максимальное постоянное обратное напряжение: 50 В
• Максимальный прямой ток: 1 А
• Максимальный импульсный прямой ток: 10 А
• Прямое падение напряжения: не более 1 В при токе 1 А
• Обратный ток: не более 10 мкА при напряжении 50 В
• Ёмкость перехода: 30 пФ
• Время обратного восстановления: 4 мкс

Диод КД243А может работать при температуре окружающей среды от -60°C до +125°C. Срок сохраняемости — не менее 25 лет.

Области применения диода КД243А

Благодаря своим характеристикам, КД243А нашел широкое применение в различных электронных устройствах:

• Выпрямители в источниках питания
• Ограничители напряжения
• Защитные цепи от переполюсовки
• Схемы развязки
• Маломощные импульсные преобразователи
• Детекторы в радиоприемной аппаратуре
• Формирователи импульсов

КД243А часто используется в бытовой радиоаппаратуре, измерительных приборах, промышленной электронике и телекоммуникационном оборудовании.

Отечественные аналоги КД243А

В отечественной линейке выпрямительных диодов есть несколько моделей, близких по параметрам к КД243А:

• КД208А — полный аналог по всем параметрам
• КД209А — отличается меньшим прямым током (0,5 А)
• КД226А — имеет большее обратное напряжение (100 В)

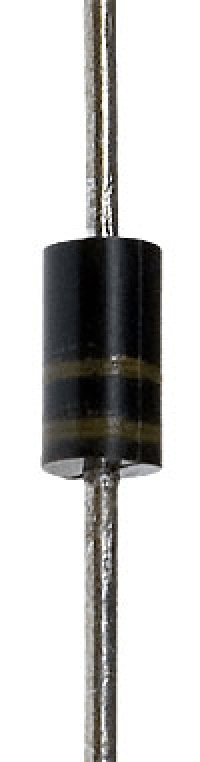

• КД247А — более высоковольтный аналог (200 В)

При выборе отечественного аналога следует обращать внимание на максимальный прямой ток и обратное напряжение — они должны быть не меньше, чем у КД243А.

Импортные аналоги диода КД243А

Среди зарубежных диодов наиболее близкими аналогами КД243А являются:

• 1N4001 — полный функциональный аналог
• 1N4002 — имеет обратное напряжение 100 В
• 1N4003 — обратное напряжение 200 В
• 1N5400 — рассчитан на больший прямой ток (3 А)
• UF4001 — быстродействующий аналог

Импортные диоды часто имеют лучшие характеристики по обратному току и времени восстановления, что может быть критично в некоторых схемах.

Как правильно выбрать замену для КД243А

При подборе аналога диода КД243А необходимо учитывать следующие параметры:

1. Максимальное обратное напряжение — должно быть не меньше 50 В
2. Максимальный прямой ток — не менее 1 А
3. Прямое падение напряжения — желательно не более 1 В
4. Время обратного восстановления — критично для высокочастотных схем
5. Корпус — должен соответствовать посадочному месту на плате

В большинстве случаев КД243А можно заменить на любой выпрямительный диод с обратным напряжением 50-100 В и прямым током 1-3 А. Однако в импульсных и высокочастотных схемах может потребоваться более точный подбор по динамическим параметрам.

Особенности применения КД243А в различных схемах

Рассмотрим некоторые типовые схемы с использованием диода КД243А и нюансы его применения:

Мостовой выпрямитель

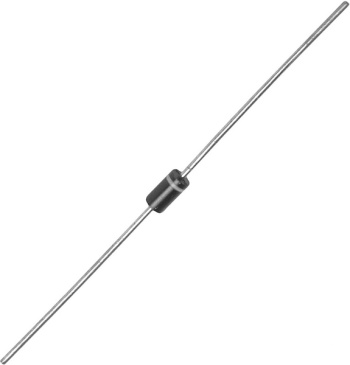

В однофазных мостовых выпрямителях КД243А часто используется в комплекте из 4 диодов. Для повышения надежности рекомендуется выбирать диоды с запасом по обратному напряжению — например, КД243Б (100 В) или КД243В (200 В).

Защита от переполюсовки

При использовании КД243А для защиты от неправильного подключения питания важно учитывать падение напряжения на диоде. Если схема чувствительна к снижению напряжения питания, лучше использовать диод Шоттки с меньшим падением напряжения.

Импульсные преобразователи

В импульсных источниках питания и DC-DC преобразователях критичным параметром является время обратного восстановления диода. КД243А с его 4 мкс подходит только для низкочастотных схем. Для повышения КПД и снижения помех рекомендуется использовать быстродействующие диоды типа UF4001 или диоды Шоттки.

Измерение параметров и проверка исправности КД243А

Для проверки работоспособности диода КД243А можно использовать следующие методы:

Проверка мультиметром

1. Установите мультиметр в режим «прозвонка диодов»

2. Подключите черный щуп к катоду диода, красный — к аноду

3. Исправный диод покажет падение напряжения 0,6-0,7 В

4. При обратном подключении щупов показания должны быть «OL» (обрыв)

Измерение обратного тока

1. Подключите диод в обратном направлении к источнику напряжения 50 В через микроамперметр

2. Измеренный ток не должен превышать 10 мкА

Проверка осциллографом

Подавая на диод прямоугольные импульсы, можно оценить время обратного восстановления и форму переходных процессов при переключении диода.

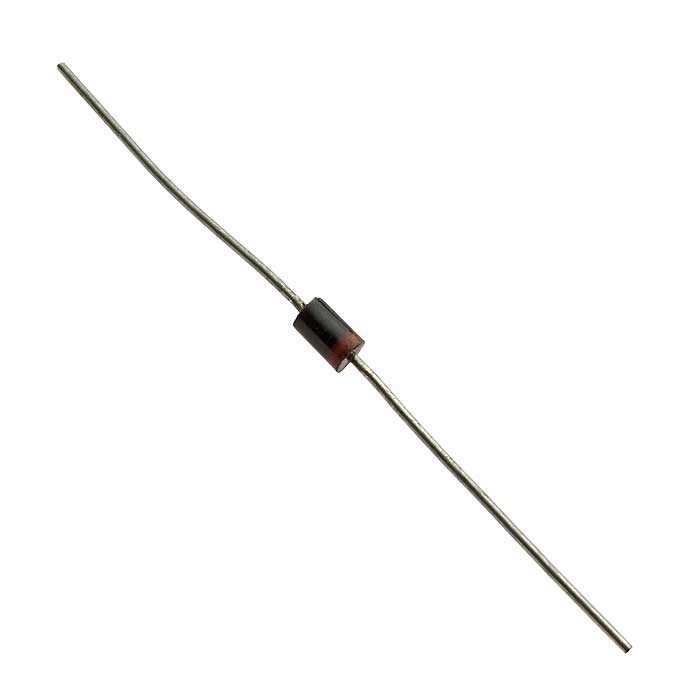

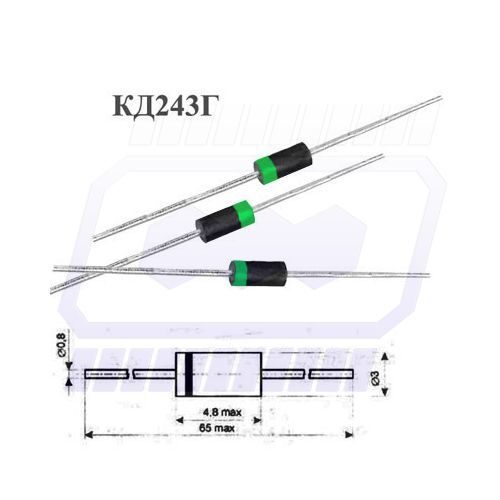

Маркировка и внешний вид КД243А

Диод КД243А выпускается в стеклянном цилиндрическом корпусе типа DO-41. Основные геометрические размеры:

• Длина корпуса: 5,2 мм
• Диаметр корпуса: 2,7 мм
• Длина выводов: 25-30 мм

На корпусе диода нанесена цветная кодовая маркировка в виде кольцевых полос:

• Широкая полоса фиолетового цвета — обозначает катод
• Узкая полоса оранжевого цвета — индекс «А» в наименовании

Кроме того, на корпус могут быть нанесены цифры, обозначающие год и месяц выпуска.

Особенности монтажа КД243А

При монтаже диода КД243А на печатную плату следует соблюдать следующие рекомендации:

• Минимальное расстояние от корпуса диода до платы — 2 мм
• Температура пайки не должна превышать 260°C
• Время пайки — не более 4 секунд
• При групповой пайке рекомендуется использовать теплоотвод
• Механические усилия на выводы не должны превышать 20 Н

Для повышения надежности монтажа рекомендуется использовать гибкие выводы или производить формовку выводов с радиусом изгиба не менее 2 мм.

Заменители КД243А в SMD-исполнении

При разработке новых устройств часто требуется найти аналог КД243А в планарном корпусе для поверхностного монтажа. Наиболее подходящими SMD-заменителями являются:

• SS14 — в корпусе SMA, обратное напряжение 40 В
• 1N4001W — в корпусе SOD-123, полный аналог КД243А
• S1M — в корпусе DO-214AC, обратное напряжение 1000 В
• SK14 — диод Шоттки в корпусе SMA, меньшее падение напряжения

При выборе SMD-аналога следует учитывать не только электрические параметры, но и тепловые характеристики корпуса, которые могут отличаться от стеклянного корпуса КД243А.

Сравнение КД243А с современными диодами

Хотя КД243А остается популярным и широко доступным, современные технологии позволяют создавать диоды с улучшенными характеристиками:

Параметр	КД243А	Современный аналог
Прямое падение напряжения	1,0 В	0,5-0,7 В (диоды Шоттки)
Обратный ток	10 мкА	1-5 мкА
Время обратного восстановления	4 мкс	25-50 нс (быстрые диоды)
Максимальная рабочая температура	125°C	150-175°C

Использование современных диодов позволяет повысить КПД и надежность устройств, особенно в импульсных схемах и при работе на высоких частотах.

Заключение

КД243А — надежный и проверенный временем выпрямительный диод, который по-прежнему широко применяется в электронике. Его простота, доступность и хорошо известные характеристики делают его отличным выбором для многих применений. При необходимости КД243А легко заменяется на современные аналоги, что позволяет улучшить параметры устройств без значительного изменения схемотехники.

Переделка цепи питания RTC у UT181A или как мелкий диод спас мультиметр

ДИОДЫ, АНАЛОГИ

Здесь представлена самая большая таблица взаимозаменяемости импортных и отечественных диодов собраных в интернете. Часть 2. Полные и функциональные аналоги диодов. Даташит на каждый диод можно посмотреть введя её название в поисковую форму datasheet вправой части сайта. Цены на радиодетали можно посмотреть в любом интернет магазине.

1N3064 КД521А 1N3064M КД521А 1N3065 КД521А 1N3067 КД521Г 1N3082 КД205Г 1N3083 КД205Б 1N3121 Д220 1N3184 КД205А 1N3193 КД205Л 1N3194 Д229Л 1N3228 КД105Г 1N3229 КД205А 1N3238 Д229Ж 1N3239 КД205Л 1N3253 КД205Л 1N3254 Д229Л 1N3270 Д246Б 1N3277 КД205Л 1N3278 Д229Л 1N3282 МД218 1N3545 КД205Г 1N3547 Д229Л 1N3600 КД209А 1N3604 КД521А 1N3606 КД521А 1N3607 КД521А 1M3639 КД205Л 1N3640 Д229Л 1N3657 Д246Б 1N3659 КД205Л 1N3748 КД205Г 1N3749 КД205Б 1N3750 КД205Ж 1N3827 КС456А 1N3827A КС456А 1N3873 КД509А 1N3873H КД509А 1N3954 КД509А 1N4001 КД208, КД209, КД226А, КД243А 1N4002 КД243Б 1N4003 КД243В 1N4004 КД243Г 1N4005 КД243Д 1N4006 КД243Е 1N4007 КД243Ж 1N4008 МД3Б 1N4099 КС168А 1N4147 КД503А 1N4148 КД510, КД521А, КД522Б, КД106А 1N4149 КД521А 1N4150 КД522Б, КД106А 1N4153 КД521А 1N4305 КД521А 1N4364 Д229Ж 1N4365 КД205Л 1N4366 Д229К 1N4367 Д229Л 1N4437 Д246 1N4438 КД206В 1M4439 КД210Б 1N4446 КД521А, КД522Б 1N4447 КД521А 1N4448 КД521А 1N4449 КД521А 1N4454 КД521А 1N4531 КД521А 1N4622 КС139А 1N4624 КС147А 1N4655 КС456А 1N4686 КС139А 1N4688 КС147А 1N4734 КС456А 1N4817 КД208А 1N5151 КД521А 1N5209 Д223Б 1N5216 КД205Б 1N5217 КД205Ж 1N5318 КД521А 1N5392 КД208А 1N5393 КД258А 1N5395 КД258Б 1N5397 КД258В 1N5398 КД258Г 1N5399 КД258Д 1N5400 КД280А 1N5401 КД227А, КД280Б 1N5402 КД280В 1N5404 КД280Г 1N5406 КД280Д 1N5407 КД280Е 1N5408 КД280Ж 1N5624 КД257А 1N5720 КД503А 1N5819 КДШ2105В 1P644 Д229В 1P647 Д229Е 1S032 КД205Л 1S034 Д229Л 1S41 КД205Л 1S43 Д229Л 1S101 КД205Л 1S103 Д229Л 1S113 Д229Е 1S148 Д229К 1S162 Д243 1S163 Д245 1S164 Д246 1S165 КД206Б 1S307 Д18 1S313 КД205В 1S314 КД205Б 1S315 КД205А 1S421 Д243 1S423 Д246 1S427 КД210Б 1S473 Д811 1S544 КД210Б 1S558 КД205А 1S559 КД205В 1S1219 КД521Г 1S1220 КД521Г 1S1230 КД205Б 1S1231 КД205А 1S1232 КД205Ж 1S1473 КД521Г 1S1763 КД205Б 1S1943 КД205Б 1S1944 КД205Ж 1T502 КД205Г 1T504 КД205Б 1T505 КД205А 1T506 КД205Ж 20S5 КД205Г 20TQ045 КДШ2965Б 20TQ060 КДШ2965А 24J2 Д223Б 2A04 КД411ЕМ 2A05 КД411ВМ-ДМ 2A06 КД411АМ, БМ, НМ 2T502 КД205Г 2T504 КД205Б 2T505 КД205А 2T506 КД205Ж 3C15 Д303 3T502 КД205Г 4T502 КД205Г 7,00E+01 Д229Ж 7J1 Д229Ж 7J2 КД205Л 75R2B КД205Л BAS32 КД811А BAV682 КД811Б BY296P КД266А BY297P КД226Б BY298P КД226В BY299P КД226Д DL4148 КД521А, 522Б-SMD ESP5300 Д245Б F0100 КД509А F1E3 Д245Б F1K3 Д248Б F2B3 Л242 F2h4 КД206Б F2M3 КД203Г F2N3 КД210Б FD600 КД521А FDN600 КД521А FPZ5V6 КС456А FR101 КД247Е FR102 КД247А FR103 КД247Б FR104 КД247В FR105 КД247Г FR106 КД247Д FR153 КД258А FR154 КД258Б FR155 КД258В FR156 КД258Г FR157 КД258Д FR202 КД226А FR203 КД226Б FR204 КД226В FR205 КД226Г FR206 КД226Д FR303 КД257А FR304 КД257Б FR305 КД257В FR306 КД257Г FR307 КД257Д G65HZ Д248Б G1010 Д242 G3010 Д245 G4010 Д246 GP15d КД258А GP15g КД258Б GP15j КД258В GP15k КД258Г GP15m КД258Д HDS901 КД521Г HDS9003 КД509А HMG626A Д220 HMG662 Д220Б HMG662A Д220Б HMG663 Д220Б HMG844 Д220Б HMG904 КД521Г HMG904A КД521Г HMG907 КД521Г HMG907A КД521Г HMG2873 КД509А HMG3064 КД521А HMG3596 КД521Г HMG3598 КД521А HMG3600 КД509А HMG4150 КД509А HMG4319 КД521А HMG4322 КД509А HR9 Д818А HS033A КС133А HS033B КС133А HS2039 КС139А HS7033 КС133А HS9010 КД521Г HS9501 КД521А HS9504 КД521А HS9507 КД521А JE2 КД205Л LAC2002 КС147А LD57C АЛ336В LDD5 КД521Б LDD10 КД521Б LDD15 КД521Б LDD50 КД521Б LR33H КС133А M1B1 КД208А M1B5 КД208А M1B9 КД208А M4HZ Д229Е M14 Д229В M68 Д229Ж M69B КД205Л M69C КД205Г M500B КД205Е M500C КД205А R604 Д246 R606 КД206В R612 Д243 R614 Д246 R616 КД206В RGP10a КД247Е RGP10b КД247А RGP10d КД247Б RGP10g КД247В RGP10j КД247Г RGP10k КД247Д RGP15d КД258А RGP15g КД258Б RGP15j КД258В RHP15k КД258Г RGP15m КД258Д RGP30d КД257А RGP30g КД257Б RGP20j КД257В RGP30k КД257Г RGP30m КД257Д RL204 КД411ЕМ RL205 КД411ВМ-ДМ RL206 КД411АМ, БМ, НМ RZ18 КС218Ж RZ22 КС222Ж RZZ11 КС211Ж S1,5-0,1 КД208А S2A-12 Д243 S2E20 КД205Г S2E60 КД205Ж S5A1 Д304 S5A2 Д243Б S5A3 Д245Б S5A6 Д248Б S5AN12 КД206Б S6AN12 КД206В S7AN12 КД203Г S8AN12 КД210Б S15 КД205А S17 КД205Г S18 КД205А S18A КД205А S19 Д7Ж S20-06 Д248Б S23A КД205Ж S26 Д229К S28 КД105Г S30 КД205Ж S31 КД205В S83 Д229К S92A КД205Л S101 КД205Г S106 Д7Ж S205 Д210 S206 Д211 S208 МД217 S210 МД218 S219 Д7Ж S222 КД205Г S223 КД205В S234 КД105Г S252 КД205Г S253 КД205В S256 КД105Ж S425 КД206В S427 КД210Б S65250 КД509А SD1A КД205Ж SD11 Д101 SD17Z КД205Г SD91A Д229Ж SD92A КД205Л SD93 Д229К SE05B КД205Ж SE05S КД205Г SE1,5SS КД208А SFD43 КД521Г SFD83 КД521Г SG203E, K Д243Б SG5200 КД521А SG5260 КД521А SJ103E, K Д304 SJ104E, K Д242 SJ204E, K Д243 SL3 Д245Б SM20 КД205Л SM230 Д229К SV131 Д818А SV134 Д811 SVM91 Д818А SVM905 Д818А SVM9010 Д818А SVM9011 Д818А SVM9020 Д818А SVM9021 Д818А SW05B КД205Ж SW05S КД205Г SW1S Д229Ж SW1SS КД205Л SZ9 Д818А SZ11 Д811 TIC106 КУ223И TF24 Д226В TK20 КД205Л TK40 Д229Л TMD45 Д207 TS1 Д229Ж TS2 КД205Л TS4 Д229Л UR215 Д303 UP12069 КД205Л UP12070 Д229Л UP12070A Д229Л URE100X Д304 URF100X Д304 URG100X Д304 UT112 Д229Ж UT113 КД205Л UT114 Д229К UT115 Д229Л UT212 Д229К UT213 Д229Л XS10 Д229Ж XS17 КД205Л Z1550 КС156А Z1555 КС156А Z1560 КС156А Z1565 КС156А Z1570 КС156А Z1A5,6 КС156А Z1A6,8 КС168А Z1A11 Д811 Z1B5,6 КС156А Z1B6,8 КС168А Z1B11 Д811 Z1C5,6 КС156А Z1C11 Д811 Z1D6,8 КС168А

Диод выпрямительный M7

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром. Полупроводниковый диод — это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод — анод. Он является положительным.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? В таком случае диод открывается и через его p-n переход начинает течь ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода — односторонняя проводимость. У подавляющего большинства современных цифровых мультиметров тестеров в функционале присутствует возможность проверки диода.

Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра. Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение!

Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах — милливольт mV. Его то и показывает дисплей прибора. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает. В документации даташитах на импортные диоды пороговое напряжение именуется как Forward Voltage Drop сокращённо V f , что дословно переводится как » падение напряжения в прямом включении «.

Замена

Диод шоттки

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

• HEPR0056RT, выпускается компанией Моторола;
• среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
• у Филипса это BYW43;
• и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры	Дюймы
min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1. 27	—	0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Монтаж

Диод 1n5819: характеристики

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Переделка цепи питания RTC у UT181A или как мелкий диод спас мультиметр

У мультиметра Unit UT181A есть по своему полезная вещь, встроенные часы реального времени, но вот выяснилось что есть у них глюк, а если говорить точнее, то глюк у моего экземпляра мультиметра. Но возможно кто-то еще столкнется с подобной проблемой (не обязательно в мультиметре) и о её варианте решения я сегодня и расскажу. Вообще я не знал как правильно назвать то, что мне пришлось делать, вроде на доработку не тянет, схема ведь осталась без изменений, как ремонт, так тоже не подходит, мультиметр ведь по сути работает.

Напомню, несколько лет назад купил я себе новый мультиметр и даже написал его обзор с тестами. Тогда я в обзоре писал, что пришел он с севшей батарейкой. Помню что писал продавцу, в итоге даже вернул небольшую денежку, заменил батарейку и на этом успокоился.

Но как же я ошибался, оказалось что через относительно небольшое время, может пол года, может меньше или больше, но батарейка опять разрядилась. В итоге в некоторых моих обзорах вы периодически могли видеть какие-то дикие даты, причем они могли быть разными.

В какой-то момент мне это конкретно надоело и решил я разобраться в чем проблема. Узел RTC построен на базе чипа SD2068.

Полез я в интернет и нашел его даташит из которого следует, что изначально задумано питание через два входа, вывод 3 от резервной батареи и вывод 8 от основной цепи питания. Прозвонив выводы чипа выяснил, что на самом деле вывод 3 подключен к земле, а к выводу 8 через два диода подключена батарейка и основное питание, которое появляется когда мультиметр включен.

Полный даташит не нашел, зато выяснилось что у этого чипа есть брат близнец под названием BQ32000 и в даташите указано что хочет он по основной цепи питания аж целых 100мкА. Вообще 100мкА это действительно много, например типовая емкость элемента 2032 составляет 210-240 мАч, соответственно при таком токе она разрядится через 100 дней.

Решение само лезло в голову, отключить плюс батарейки, поднять вывод 3 и подключить к нему резервное питание. Сделал, но облом, получил ситуацию, когда я даже не мог выставить время, т.е. захожу в настройки, выставляю, нажимаю ОК, а время не меняется, вернее изменения не сохраняются. Пришлось вернуть все как было.

Далее пришлось просить «помощь зала», я обратился с вопросом по поводу часов к двум пользователям данного прибора и задал им один и тот же вопрос, а как у вас идут часы? Оба человека отозвались очень быстро и ответили что у них все отлично.

Так, значит получается что проблема именно у меня. Далее в общении так получилось, что один из пользователей провел замеры тока потребления у себя и дал ссылку на даташит BQ3200 и SD2068, а второй пользователь дал ту информацию по SD2068, которой у меня не было.

Выяснилось, что в полном виде схема из даташита SD2068 выглядит куда как интереснее, есть вариант подключения как в мультиметре, т.е. питание только через основной вход и с диодной развязкой. У меня в даташите этой схемы не было.

Кроме того оказалось что ток потребления по основному входу должен быть в диапазоне 1.2-1.5мкА при работе только часов и 40-120мкА при передаче данных, опять же, в том даташите что нашел я, этой таблицы не было…

Поначалу была мысль, что попался чип с большим потреблением и даже подумывал купить новый. Нашел на Али этот RTC, стоит относительно недорого, но продается лотами по 5 или 10 штук и даже порывался купить, но потом вспомнил что один из пользователей у себя получил ток от батарейки 1,33мкА. Замерил в своем: Тестер выключен, ток 25мкА Тестер включен, ток -15мкА

Да, вам не показалось, ток течет в сторону батарейки, но ведь он может также точно течь в сторону мультиметра через второй диод.

1, 2. Выпаиваю чип и получаю ток примерно 30-32мкА даже без него и постепенно ток падает. 3. Ради интереса чуть чуть подогреваю место установки чипа паяльником, не прикасаясь к самой плате, ток опять растет. 4. Жду когда плата остынет, ток около 26мкА без чипа, выше у меня было 25мкА с чипом, с учетом разной температуры или еще чего-то получается, что основное потребление дают утечки диодной развязки.

Диоды находятся на другой стороне платы, под дисплеем. Тот что ближе, отвечает за питание от основных цепей, а который глубже, за питание от батарейки. Сначала заменил тот, что отвечает за питание от основной цепи, это можно сделать даже не снимая дисплей.

Для замены использовались диоды LL4148, ссылка на них в заголовке обзора. Эти диоды немного длиннее установленных, для наглядности приведу в качестве примера и другие диоды: 1. BAT42 2, 3. КД522, вверху с привычной маркировкой широкая+две узких полосы, ниже маркировка другая, широкая полоса + точка. 4, 5. Пара 1N4148, но в немного другом цветовом оформлении, предположительно от Philips 5, 6. Банальные 1N4148 с радиорынка, такие же вы скорее всего купите и на алиэкспресс. 7. LL4148 8. Те что выпаял из мультиметра, что за диоды так и не определил, маркировка SD.

Кстати есть диоды еще меньше, если LL4148 идет в корпусе SOD80, то есть и MCL4148, параметры похожи, но корпус MicroMELF. Также есть 1N4148W в таком же корпусе как были родные, SOD-123, не говоря о 1N4148WS в SOD-323, 1N4148WT в SOD-523 и конечно MMBD4148 в SOT23. Вообще 4148 наверное самые популярные и распространенные диоды в мире, потому и вариантов корпусов просто море.

В итоге мой 61E вообще не регистрирует какой либо ток, после установки чипа ток потребления 1.22мкА! Как было видно на фото выше, стояли диоды с маркировкой SD, я нашел только диоды от Vishay S1D, но они больше размером, на 200 вольт и 1 ампер, явно не то. Прозвонка тестером показала падение на них около 0.12 вольта, что похоже на диоды Шоттки. И вот здесь возможно кроется проблема, диоды Шоттки очень хорошие, но у них часто есть недостаток, большой ток в обратном направлении и для данного применения они не подходят.

Также есть и вторая проблема. Я бы мог оставить старый диод в цепи батарейки, но дело в том, что тогда чип будет всегда питаться от неё, так как падение на диоде от основной цепи будет явно больше, чем от резервной. Соответственно надо заменить и второй диод, оба диода 1N4148, как и указано в даташите.

Имеем 2.717 вольта на чипе и 2.991 на батарейке, она довольно старая.

При питании от основной цепи до диода 3.283 вольта, еще во время замены диодов присмотрел на плате удобную точку для измерения, левее и ниже батарейки. На чипе RTC при этом 2.988 вольта, ток в цепи резервной батарейки равен нулю.

Здесь мне стало любопытно и я захотел измерить основные параметры установленных диодов. Результаты проверки в режиме измерения переходов полупроводников. 1. Из мультиметра 2. LL4148 3. 1N4148 с радиорынка 4. 1N4148 в другом цвете 5. КД522, привожу один вид так как результаты были одинаковы 6. BAT42

Видно что у выпаянного диода падение какое-то сильно уж маленькое даже для диодов Шоттки, для примера BAT42 также является диодом Шоттки, но падение на нем заметно больше.

Тоже тест падения, но уже при токе 50мА.

А это то, что я хотел узнать, ток утечки. Порядок тот же что на фото выше, единственная разница, первый диод проверялся при обратном напряжении 15 вольт, остальные при 20 вольт. Сделано это было потому, что насчет паспортного обратного напряжения в первом случае не было данных и я не хотел его спалить раньше времени.

Да, 80мкА это как-то очень уж много, BAT42 показал значительно меньше, 0.14мкА, не говоря про обычные диоды, там обратный ток составлял 0.01-0.04мкА, причем реально думаю еще меньше, так как измерение проходило на пределе возможностей мультиметра.

Что сказать, по своему родные диоды классные, просто на мой взгляд они стоят не на своем месте, но могут быть полезны в других применениях. Мне даже стало любопытно, что это вообще за диоды, может кто-то узнает их.

Но исследовательский зуд погнал меня дальше, купил в ближайшем магазине новую батарейку размера 2032, оказалось что напряжение на ней почти как от основной цепи, 3. 225 вольта, разница всего 60мВ. Соответственно возможна ситуация, когда под большей нагрузкой падение на диоде основной цепи увеличится и он начнет питаться и от резервной, что и произошло в данном случае, но ток получился всего 0.3мкА, думаю не критично, хотя и впритирку.

На этом доработку можно считать завершенной, часы работают, ток от батарейки с 25мкА упал до 1.2мкА, т.е. в 20 раз.

Выводы.

Думаю что изначально производитель поставил диоды Шоттки с целью уменьшить падение в этой цепи, хотя реально там с головой хватает и обычных 4148, пошли жалобы, стали ставить 4148, все пришло в норму. Ну а мне просто не повезло купить прибор как раз из этой партии, но возможно у кого-то тоже такая беда, потому и решил опубликовать описание проблемы, вдруг пригодится.

Следующим шагом хочу заменить встроенный аккумулятор на что-то более новое, возможно размера 18650, хотя там есть свои сложности, 18650 если и влезет, то с большим скрипом

И конечно огромное спасибо пользователям infino и electronus, потому как без их помощи починить прибор было бы сложнее.

Кд243а аналог

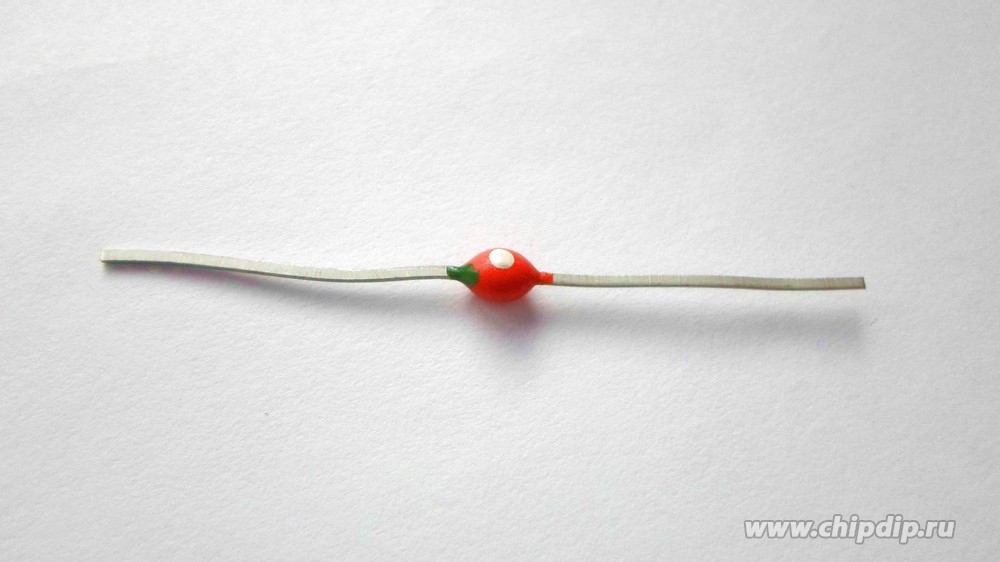

Цвет метки соответствует буквенному индексу: фиолетовый — А, оранжевый — Б, красный — В, зеленый — Г, желтый — Д, белый — Е, голубой — Ж. Максимальное обратное напряжение, В, для:. Цвета меток соответствует буквенному индексу: А — оранжевые, Б — красные, В — зеленые, Г — желтые, Д — белые, Е — фиолетовые. Максимальное постоянное обратное напряжение, В, для:. Максимальное обратное рабочее и повторяющееся импульсное обратное напряжение, В, для:. На корпус прибора кроме кольцевой метки черного цвета, обозначающей вывод катода, наносят три группы цифр: год выпуска 0 — , 1 и т.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• КД243А, Диод выпрямительный 1А 50В [DO-41] (1N4001)
• SMA4007 (M7), Диод 1А 1000В [SMA / DO-214AC] купить
• Диоды, мосты импорт
• стопсигнал
• ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ДИОДОВ
• Купить КД243А у поставщиков
• Отечественные аналоги зарубежных диодов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ЗАЧЕМ НУЖНЫ ДИОДЫ ШОТТКИ

КД243А, Диод выпрямительный 1А 50В [DO-41] (1N4001)

Все есть на сайтах производителей. Кое,что есть здесь. Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос.

Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей. Грамотно отвечайте, голосуйте, задавайте вопросы и т. Подобрал себе электроные компоненты и элементы, но хочу исполнить свою печатную плату на SMD технологии. Где мне к примеру найти эти таблицы соотношения, нужного номинала и характеристик электроных компонентов в SMD корпусе. Причем при всем при том что фирмочки зарубежные разные у всех свои кодировки элементов.

В интернете очень долго голову ломал так ничего и не нашкл. Или оно как-то по другому все соотносится? Помогите пожалуйста!!! SMD поверхностный монтаж элементы Philips технология номиналы плата схема. Ваш комментарий к вопросу: Напишите мне, если после меня будет добавлен комментарий: Напишите мне, если после меня добавят комментарий Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений. Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

Ваш ответ Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован: Отправить мне письмо если мой ответ выбран или прокомментирован Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Соберите картинку. Какие именно элементы нужны в SMD? Кстати, а «юный электрик» Вам не родственник случайно? На конкретном примере проще объяснять.

Задаем в поиск Гугла строку типа «SMD компоненты купить». Получаем кучу ссылок. КТ — смотрим в справочник: 60В, 1А. КСА — смотрим справочник: В, 25мА. В каталогах есть на В 2. Таким образом ищутся компоненты и аналоги. По мере приобретения опыта будут откладываться сайты компаний, на которых Вы будете «пастись» в дальнейшем. Ваш комментарий к ответу: Напишите мне, если после меня будет добавлен комментарий: Напишите мне, если после меня добавят комментарий Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Напишите мне, если после меня будет добавлен комментарий: Напишите мне, если после меня добавят комментарий. Конфиденциальность: Ваш электронный адрес будет использоваться только для отправки уведомлений.

Отправить мне письмо на это адрес если мой ответ выбран или прокомментирован: Отправить мне письмо если мой ответ выбран или прокомментирован. Соберите картинку Чтобы избежать проверки в будущем, пожалуйста войдите или зарегистрируйтесь.

SMA4007 (M7), Диод 1А 1000В [SMA / DO-214AC] купить

Эта заявка не накладывает на Вас никаких обязательств. Ожидайте предложения от поставщика. Понравился наш сервис? Возвращайтесь к нам снова! Пожалуйста, проверьте свой почтовый ящик и подтвердите заявку, кликнув по присланной в письме ссылке. Информация для покупателей , поставщиков и рекламодателей. Пользовательское соглашение.

КД работа в приемной, усилительной и другой аппаратуре. КД работа в источниках вторичного электропитания, схемах телефонной связи.

Диоды, мосты импорт

В публикации будут отображены аналоги и возможные замены для диодов, стабилитронов, тиристоров и других полупроводников зарубежного производства. Данная публикация будет пополняться по мере появления новых материалов. В этой схеме можно применить любой выпрямительный или импульсный диод, имеющий максимальный прямой ток до 1 А и обратное напряжение большее 50 В. Добрый день! Пожалуйста, помогите расшифровать маркировку диода RK44 на блоке питания синтезатора Yamaha. А также,какой аналог к нему подходит и где его можно заказать. С уважением, В. Sanken RK44 — это кремниевый барьерный диод Шоттки.

стопсигнал

Максимальный выходной ток блоков — 1 А, для второго варианта ограничение тока может быть плавно установлено от единиц миллиампер до указанной величины. Принципиальная схема первого варианта блока приведена на рис. Напряжение со вторичной обмотки трансформатора Т1 выпрямляется диодным мостом VD1, сглаживается конденсатором С3 и стабилизируется микросхемой DA1. Для уменьшения рассеиваемой на микросхеме мощности вторичная обмотка выполнена с отводами, выбираемыми переключателем SA1. В верхнем и среднем положениях SA1 диапазоны выходных напряжений

Устройство описанное в статье способно питать от автомобильного АКБ нагрузку, некритичную к частоте и форме питающего напряжения устройства с импульсными блоками питания, как телевизор, зарядные устройства.

ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ДИОДОВ

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Купить КД243А у поставщиков

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 09 Февраль — Денис Наверх 4 Демьян Демьян Опелевод со стажем. Отправлено 10 Февраль — Денис Наверх 6 Демьян Демьян Опелевод со стажем.

1N, КД, КДА, КДА, КДЕ. В этой схеме можно применить любой выпрямительный или импульсный диод, имеющий максимальный.

Отечественные аналоги зарубежных диодов

Обладает большой емкостью. Материал: кремний Максимальное постоянное обратное напряжение, В: Максимальное импульсное обратное напряжение, В: Максимальный прямой выпрямленный за полупериод ток,А: 1 Максимально допустимый прямой импульсный ток,А: 30 Максимальный обратный ток,мкА 25гр: 5 Максимальное прямое напряжение,В: 1. Быстродействие стандартное время восстановления более нс; Скорость обратного восстановления — 2 мс.

Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя.

Моделирование с использованием только точных и проверенных моделей координально изменяет уровень доверия к результатам моделирования. Модели цифровых потенциометров.

Все есть на сайтах производителей. Кое,что есть здесь. Вход Регистрация. Вопросы Без ответов Теги Пользователи Задать вопрос. Сайт «Электронщики» — скорая помощь для радиолюбителей. Здесь вы можете задавать вопросы и получать на них ответы от других пользователей. Грамотно отвечайте, голосуйте, задавайте вопросы и т.

Саранск, ул. Рабочая, Климатическое исполнение — В, категория размещения — 3 Масса приборов не более 0,15 г.

Корзина для слива Swiss Madison 4,5

• Описание
• Перевозки
• Отзывы

Корзинчатый слив Swiss Madison из нержавеющей стали легко монтируется и устанавливается. Большая защита сливного отверстия позволяет быстро наполнять раковину. Корзина защищает трубопровод от засорения и может сниматься для утилизации собранных отходов.



ХАРАКТЕРИСТИКИ:

• Изготовлен из прочной нержавеющей стали
• Съемная корзина для легкой уборки отходов
• Имеет очень глубокий корпус чашки

• Стопорная гайка для стабильной установки в комплекте

Перевозки

Этот товар происходит и доставляется в пределах Соединенных Штатов. Обычно отгружается в течение 1 рабочего дня при наличии на складе. *Обратите внимание, что из-за недавних задержек в цепочке поставок некоторые продукты могут быть задержаны, пожалуйста, позвоните, чтобы подтвердить!*

		Пожалуйста, подождите 1-2 недели, пока ваш заказ прибудет после подтверждения отправки. Время доставки продукта может быть больше, если требуется грузовой перевозчик. Мы поставляем товары от поставщиков из США по самым низким ценам. Это означает, что иногда вам, возможно, придется немного подождать, чтобы получить свой заказ, но это всегда того стоит!

Описание

Корзинчатый слив Swiss Madison из нержавеющей стали легко монтируется и устанавливается. Большая защита сливного отверстия позволяет быстро наполнять раковину. Корзина защищает трубопровод от засорения и может сниматься для утилизации собранных отходов.



ХАРАКТЕРИСТИКИ:

• Изготовлен из прочной нержавеющей стали
• Съемная корзина для легкой уборки отходов
• Имеет очень глубокий корпус чашки

• Стопорная гайка для стабильной установки в комплекте

Перевозки

Перевозки

Этот товар происходит и доставляется в пределах Соединенных Штатов. Обычно отгружается в течение 1 рабочего дня при наличии на складе. *Обратите внимание, что из-за недавних задержек в цепочке поставок некоторые продукты могут быть задержаны, пожалуйста, позвоните, чтобы подтвердить!*

		Пожалуйста, подождите 1-2 недели, пока ваш заказ прибудет после подтверждения отправки. Время доставки продукта может быть больше, если требуется грузовой перевозчик. Мы поставляем товары от поставщиков из США по самым низким ценам. Это означает, что иногда вам, возможно, придется немного подождать, чтобы получить свой заказ, но это всегда того стоит!

Отзывы

Нержавеющая сталь — 30 долларов США. Черный — 40 долларов США. Золото — 40 долларов США. Розовое золото — 40,00 долларов США

Swiss Madison SM-KD243 Слив из нержавеющей стали 4,5 дюйма для раковины SM-KS243 SM-KD243 SMKD243

Отличная раковина

Моя семья и я только что завершили полный ремонт кухни, и я получил несколько замечательных новых вещей, но я должен сказать, что эта раковина может быть моей любимой (а также моего мужа и сына). Он глубокий, но не слишком. Он очень вместительный и стильный. Я очень рекомендую его всем, кто хочет большую мойку из нержавеющей стали. Я могу поместить в него большие кастрюли, несколько тарелок, стаканов и т. д. Я даже могу полировать в нем большие серебряные предметы.

— Эми М.

Быстрая доставка и вежливое обслуживание

Только что получил свой Toto Neorest 550h. Удивительный туалет. Цены от Kitchen & Bath Authority были непревзойденными и значительно ниже, чем мне предлагали в других местах.

— ФранкK-64131

Служба поддержки потрясающая!

Я получаю отличный сервис и качество от kbauthority уже несколько лет, всегда дружелюбные продавцы и быстрая доставка

— Майкед998

Лучшая цена на продукцию Delta быстрая доставка!

Я и мой муж заказали продукты Delta для двух ремонтов ванных комнат, которые мы делаем, продукты прибыли примерно через неделю, очень хорошо упакованы, и я получил лучшую цену в Интернете, так что очень-очень счастлив!!! определенно рекомендую эту компанию другим для любого проекта реконструкции дома

— Энн

Отличный сервис, быстрая доставка и как описано.

Заказали две двери для душа обе пришли примерно за неделю, водитель разрешил осмотреть товар в хорошем состоянии. В целом хорошие впечатления от покупок, рекомендую эту компанию.

— RRWI

Отличное место

Получил именно то, что мне было нужно, и очень быстро полюбил это место. Никогда не было проблем ни с одним заказом.

— Бабба1231

Как раз то, что мне было нужно

Я искал 12-дюймовую вешалку для полотенец, а во всех магазинах города были только 18-дюймовые вешалки. Я зашел в Интернет и нашел именно то, что мне было нужно на KBAuthority.com, вешалка для полотенец прибыла по почте менее чем за 1 неделю, и это именно то, что я искал.

— Линдаквейд

Зеркала Robern AIO

Мы искали зеркала Robern. У КБ Власти они были за полцены. Заказать было легко, и доставка была вовремя, в течение 2 недель. Мы несколько раз разговаривали со службой поддержки клиентов, чтобы убедиться, что заказ продвигается вперед, поскольку возможность следить за ходом выполнения в режиме онлайн была несколько ограничена. Они всегда были очень полезны.

— casbls

2-я удачная покупка у KBA

Некоторое время назад я заказал дверь для душа и обратился за помощью в сервисную службу, которая сработала хорошо. На прошлой неделе я заказал дверь для ванны / душа, и она прибыла очень быстро и хорошо упакована. У меня определенно есть KBA в моем списке будущих покупок.

— постарайся быть под рукой

Мгновенное горячее, Мгновенное обслуживание

Наш фаст-фуд Franke вышел из строя через 16 лет, и нам пришлось купить новый. Мы искали тот, который нам нужен, и нашли его на веб-сайте KBA по лучшей цене. Не только цена была правильной, но и обслуживание и быстрая доставка имели значение. Я сохраню их в «Избранном» для любых будущих нужд.

— Джуди

Отличная цена и обслуживание

Отличное обслуживание клиентов, быстрый заказ и получение, как и было обещано.

— АрисМ

отличная цена и обслуживание

Сначала у меня были трудности с размещением заказа, однако с помощью чата мои проблемы были быстро решены. Я всегда провожу много исследований по цене и доставке перед покупкой. KBAuthority был лучшим. Меня очень впечатлила упаковка. Моя раковина не могла быть повреждена из-за неправильного обращения.

— рпмартинсен

Отличный сервис по покупке мойки.

Большой выбор по отличным ценам. Заказал мойку Franke со вставками. Доставили менее чем за 2 недели. Доволен покупкой. Нет претензий.

— сбтелеки

Самые низкие цены на Hansgrohe

Я заказал сантехнику на 1000 долларов у KB. Мне понравился интерактивный чат, чтобы подтвердить, что я заказал все нужные детали. Общение после продажи было так себе — в итоге мне пришлось позвонить, чтобы подтвердить дату отправки — но, вероятно, немного лучше, чем ожидалось, учитывая цены на 5% или более ниже, чем у конкурентов.

— покупатель ванны

Лучшая цена на душевую кабину Delta

При поиске мы обнаружили, что это лучшая цена на душевой набор Delta из венецианской бронзы для ремонта ванной комнаты, даже при скромной плате за обработку (которая, вероятно, была меньше, чем фактическая стоимость доставки). Проблем с упаковкой и временем доставки нет.

— pas_duh_2

Отличные цены и обслуживание клиентов

Заказал кучу вещей Hansgrohe для нашего нового дома. Их цены были очень конкурентоспособными. Мы внесли несколько изменений на протяжении всего процесса, и обслуживание клиентов было очень любезным.

— стили

Отличное общение — Лучшие цены — Быстрая доставка

Заказала туалетный столик, раковину, смеситель и другие аксессуары. У них были лучшие цены среди всех онлайн-продавцов, и у них не было налога с продаж на заказ из-за доставки за пределы штата. По моим оценкам, я сэкономлю не менее 300 долларов, используя KBAuthority. Моя единственная проблема была с UPS — вес содержимого был слишком большим для содержимого, и коробка была расколота при доставке — содержимое не было повреждено, но возникла проблема.

— катбла

Быстрая доставка

Доставка была быстрой. Я также отправил электронное письмо с вопросом и получил ответ в тот же день. Я забыл указать свой код купона и спросил, можно ли его использовать. Представитель применил мой купон и скорректировал цену. В целом очень хороший опыт покупок Спасибо!

— Гелень

Второй раз заказываю, такой же отличный сервис

Это был мой второй заказ в этой компании, все пришло вовремя и хорошо упаковано! У меня есть еще одна реконструкция ванной комнаты, и я буду использовать kauthority.com в третий раз.

— Штаб-квартира

Believer

Я не решался совершить такую ​​крупную покупку (душевые двери) в Интернете, но, учитывая, что тот же самый продукт был доступен в нескольких розничных магазинах, которым я доверяю НАМНОГО БОЛЬШЕ, я вздохнул и поверил, что это сработает. Защита Google помогла мне сделать рывок. Я рад, что сделал. Прибыл быстро, все детали целы, и конечный продукт отлично смотрится в моей ванной.
