Как выбрать подходящий размер термоусадочной трубки для проводов. Какие инструменты нужны для работы с термоусадкой. Как правильно нагревать и усаживать термоусадочную трубку на провода. Какие виды термоусадок бывают и для чего используются.
Что такое термоусадочная трубка и для чего она нужна
Термоусадочная трубка (ТУТ) — это специальный полимерный материал, который уменьшается в размерах при нагревании. Основное назначение термоусадки — изоляция и защита проводов, кабелей, разъемов и других электрических соединений.
Основные функции термоусадочной трубки:
- Электрическая изоляция проводов и соединений
- Механическая защита от повреждений
- Герметизация и защита от влаги
- Защита от коррозии
- Цветовая маркировка проводов
- Объединение нескольких проводов в жгут
Благодаря своим свойствам, термоусадка позволяет быстро и надежно изолировать электрические соединения, обеспечивая их долговечность и безопасность эксплуатации.

Виды термоусадочных трубок
Существует несколько основных видов термоусадочных трубок, различающихся по материалу изготовления и свойствам:
Полиолефиновая термоусадка
Самый распространенный и универсальный вид. Обладает хорошими изоляционными свойствами, эластичностью, стойкостью к химическим веществам. Подходит для большинства бытовых и промышленных применений.
ПВХ термоусадка
Отличается повышенной гибкостью и эластичностью. Хорошо подходит для изоляции изогнутых участков проводов и кабелей. Имеет широкую цветовую гамму для маркировки.
Фторопластовая термоусадка
Обладает высокой термостойкостью и химической инертностью. Применяется в агрессивных средах и при высоких температурах эксплуатации.
Термоусадка с клеевым слоем
Имеет внутреннее клеевое покрытие, которое расплавляется при нагреве, обеспечивая надежную герметизацию соединений. Применяется для наружных работ и во влажных средах.
Как выбрать подходящий размер термоусадочной трубки
Правильный выбор размера термоусадки — важный этап работы. Для этого необходимо учитывать два основных параметра:
Диаметр термоусадки
Внутренний диаметр трубки до усадки должен быть примерно на 20-25% больше диаметра изолируемого провода или соединения. После усадки трубка должна плотно обжать провод.
Коэффициент усадки
Показывает, во сколько раз уменьшается диаметр трубки при нагревании. Стандартные коэффициенты:
- 2:1 — диаметр уменьшается в 2 раза
- 3:1 — уменьшение в 3 раза
- 4:1 — уменьшение в 4 раза
Чем выше коэффициент усадки, тем плотнее трубка обжимает провод после нагрева.
Инструменты для работы с термоусадочной трубкой
Для качественной усадки термоусадочной трубки понадобятся следующие инструменты:
Термофен (строительный фен)
Основной инструмент для нагрева и усадки трубки. Позволяет регулировать температуру нагрева. Оптимальная мощность — от 1000 Вт.

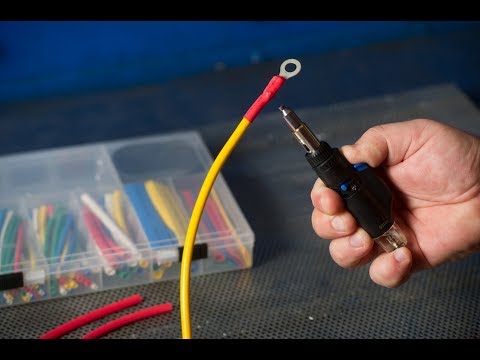

Газовая горелка
Альтернативный вариант для нагрева. Обеспечивает более высокую температуру, но требует осторожности в работе.
Нож или ножницы
Для нарезки термоусадочной трубки нужной длины.
Пассатижи или круглогубцы
Для удержания провода при нагреве трубки.

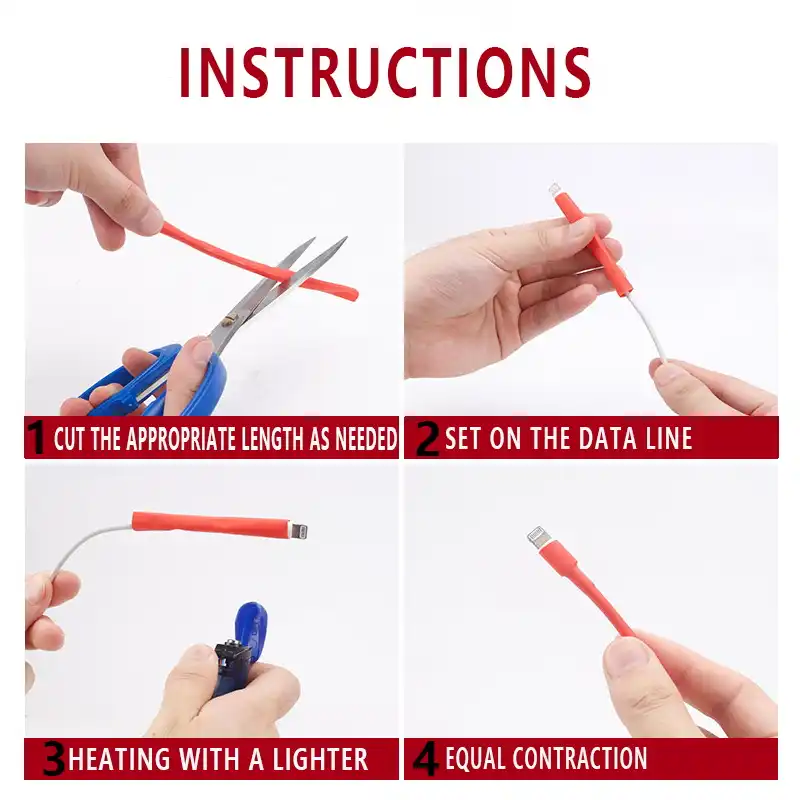

Процесс усадки термоусадочной трубки на провод

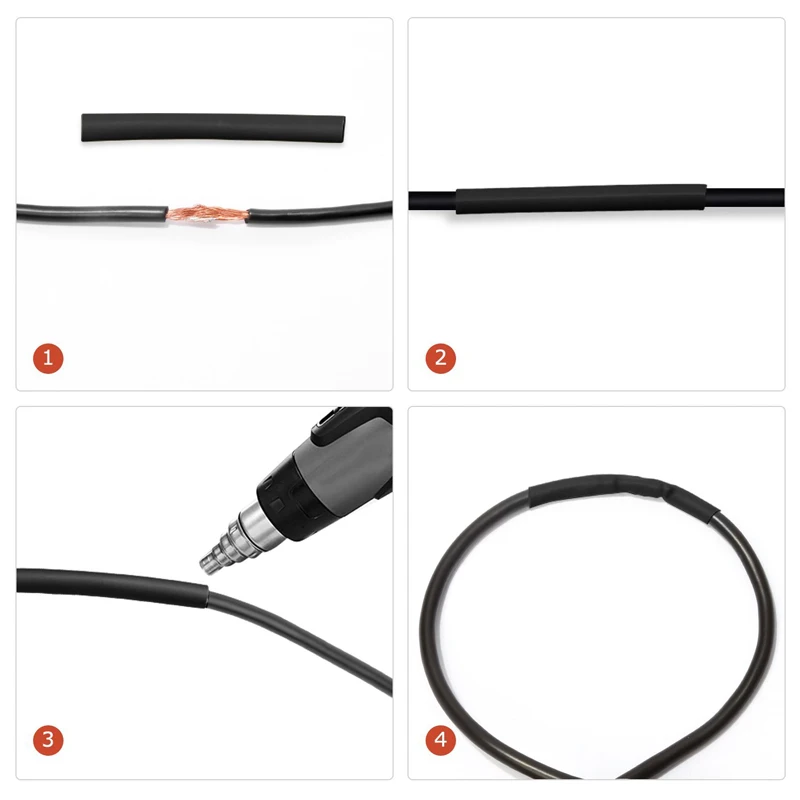

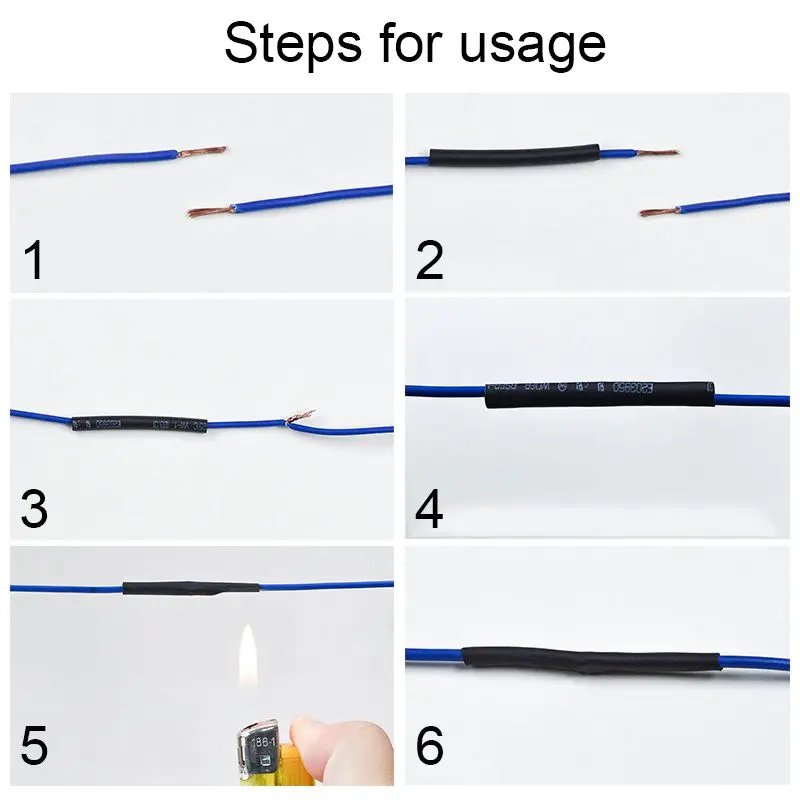

Правильное выполнение процесса усадки обеспечит надежную изоляцию провода. Порядок действий:
- Очистите изолируемый участок провода от загрязнений
- Отрежьте кусок термоусадки нужной длины (с запасом 10-15%)
- Наденьте трубку на провод
- Включите термофен и дайте ему нагреться
- Начните равномерно нагревать трубку, двигаясь от центра к краям
- Следите за равномерностью усадки по всей длине
- После полной усадки дайте трубке остыть
Меры безопасности при работе с термоусадкой
При работе с термоусадочными трубками необходимо соблюдать следующие меры предосторожности:
- Работайте в хорошо проветриваемом помещении
- Используйте защитные очки и перчатки
- Не допускайте перегрева трубки — это может привести к ее повреждению
- Не направляйте струю горячего воздуха на кожу
- Не оставляйте включенный термофен без присмотра
Преимущества термоусадочной трубки перед изолентой
По сравнению с обычной изолентой, термоусадочная трубка имеет ряд существенных преимуществ:

- Обеспечивает более надежную изоляцию
- Имеет высокую механическую прочность
- Устойчива к воздействию влаги и химических веществ
- Обеспечивает эстетичный внешний вид соединения
- Долговечна — срок службы до 20 лет
- Выдерживает широкий диапазон температур

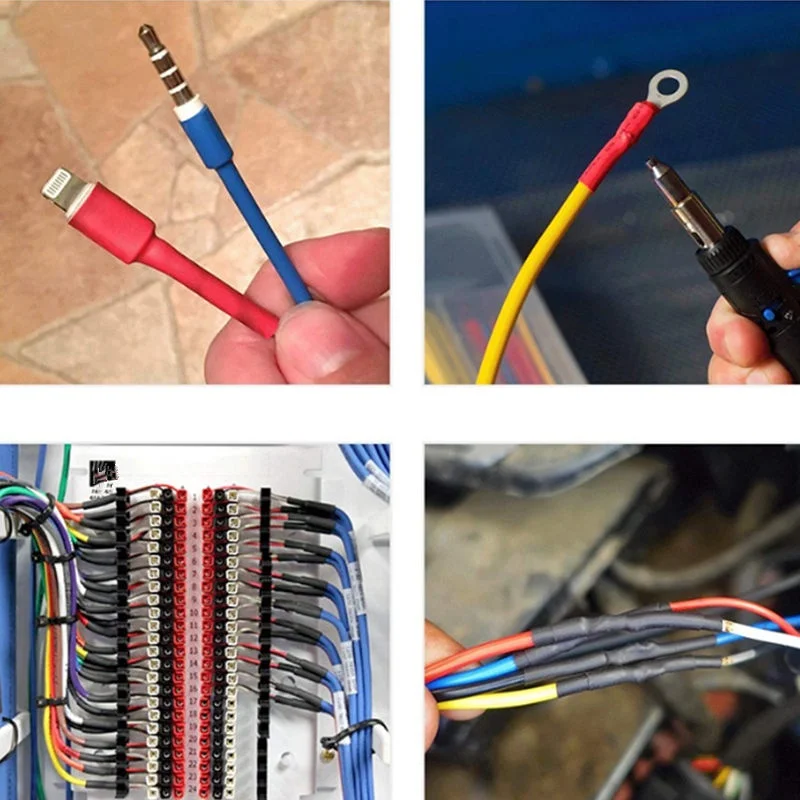

Области применения термоусадочных трубок
Благодаря своим свойствам, термоусадочные трубки нашли широкое применение в различных областях:
- Электромонтажные работы в быту и промышленности
- Автомобильная электропроводка
- Судостроение и авиастроение
- Телекоммуникации и связь
- Ремонт бытовой техники
- Маркировка проводов и кабелей
Термоусадочные трубки — универсальный материал для надежной изоляции и защиты электрических соединений в самых разных условиях эксплуатации.
плюсы и минусы, правила использования
Главной характеристикой электропроводки является безопасность для человеческой жизни. Это самое основополагающее требование, предъявляемое электромонтажным работам. Место, где присоединяется кабель самое опасное, так как там существует наибольшая вероятность перегрева или даже возгорания. Поэтому это самое подходящее место для производства надежной изоляции. Существует множество способов изоляции контактов, но самый удобный и надежный это термоусадочная трубка. Данный метод позволяет надежно защитить человека от поражения электрическим током.
Термоусадочные трубкиХарактеристики термоусадочной трубки
ТУТ производится из полимерного материала, вследствие чего она способна сжиматься. Степень усадки приспособления может достигать до 6:1. Также трубка имеет клеевой слой, который основательно защищает кабель от коррозии и влажности. Вдобавок такой слой укрепляет прочность контактных соединений.
Какие типы выключателей существуют и где их применяют.
Все о выключателях тут
Отличительной особенностью является строение полимера. Некоторые виды не достаточно хорошо выдерживают высокие температуры, воздействие ультрафиолетовых лучей, а также подвержены механическим повреждениям.
Для удобства в выборе ТУТ производители обозначают на изделии ее размеры, при этом указывается размер до усадки и после. В обозначениях первыми идут цифры, указывающие на внутренний диаметр до усадки, а следующие – после. Стандартная степень усадки составляет 2:1, то есть трубка усаживается в два раза. Диапазон диаметра варьируется от 120 мм – 2 мм.
Где используется
Основным назначением ТУТ, является изоляция проводов. Благодаря своим свойствам и простоте в применении, данный метод заменил использование простой изоленты. В наше время термоусадку можно приобрести в любом специализированном магазине.
Применение термоусадочной трубкиСвою известность ТУТ получила вследствие умения уменьшатся в диаметре при воздействии высокой температуры. Вместе с тем, несмотря на удобство в использовании, чтобы применить данное средство на практике нужно обладать необходимыми знаниями.
При воздействии высоких температур, ТУТ герметично насаживается на место стыков проводов, чем гарантирует отличную защиту для людей, а также предостерегает провода от повреждений.
Производители данного изделия предоставили для потребителей широкий ассортимент данного товара. В продаже имеется большой выбор размеров и цветовых решений. Благодаря этому они служат еще для распознавания проводов по их назначению.
Для обозначения плюса и минуса в цепи постоянного тока используется красный и черный цвет. А для обозначения пятижильного кабеля коричневый, черный, белый выступают для маркировки фазных жил, соответственно синий – ноль, а желто-зеленый – заземление.
Как определить где фаза, ноль и земля. Цвета проводов вам помогут.
Использовать данный метод для маркирования проводов очень удобно, так как термоусадочную трубку не обязательно тянуть по всей длине кабеля, для обозначения достаточно небольшого кусочка. Настоящая маркировка прослужит долгое время – более двадцати лет, поскольку трубка не боится негативного воздействия внешней среды.
Плюсы и минусы
Преимущества ТУТ состоят в том, что она не подвергается механическим воздействиям, вследствие своего уплотненного охватывания изолируемых частей. Так же это простой и эффективный способ для защиты.
Пример использования термоусадочной трубкиПри воздействии высоких температур, термоусадка становится более жесткой и прочной. Кроме этого такой способ дает хороший результат на долгие годы. Данный метод широко используется и в других целях.
Недостатками термоусадки является невозможность использования повторно, а также цена на данный товар достаточно высока по сравнению с изолентой.
Правила использования
На первом этапе необходимо выбрать нужный размер. Итак, если преследуется цель изолировать контакты, нужно отрезать кусочек трубки, который должен перекрывать данный участок. При этом необходимо учитывать, что при нагревании термоусадочная трубка уменьшится. Зачастую такое продольное усаживание происходит на 10%. Лучше такой кусок вырезать с запасом.
Необходимо обратить внимания, чтобы края отрезка были ровными, без повреждений на поверхности, так как это может повлечь быстрое распадение материала.
Диаметр трубки желательно выбрать такой, чтобы трубка с легкостью одевалась на поврежденный участок, но существенно его не превышала. Если диаметр будет слишком большим, то обжатие будет не достаточно плотным.
Далее на провод натягивается трубка, затем необходимо надежно соединить контакты и поверх нее одеть ТУТ. Следующая стадия состоит в прогревании. При этом процессе края разогреваются от одного к другому, чтобы не произошло большой продольной усадки. Также можно трубку начинать подогревать от середины, во избежание формирования внутреннего пузыря.
Провода с термоусадочными трубкамиДля этой процедуры можно воспользоваться спичками, зажигалкой, строительным феном или любым подручным средствам. Главное — не перегреть трубку, температура воздействия должна быть от 100-130 градусов.
Что делать если человека ударило током? Это должен знать каждый, читать всем!
Кроме этого следует избегать морщин, которые могут образоваться при нагревании. Этот процесс делается медленно, аккуратно и равномерно, чтобы не получилось разрыва трубки. Если процедуру проводить быстро, при помощи воздействия больших температур можно повредить термоусадку.
Полезные рекомендации по применению
Специалисты дают некоторые рекомендательные советы при использовании ТУТ в быту:
- при помощи ТУТ можно сделать из простого инструмента диэлектрический, посредством насаживания трубки на его рукоятки;
- также возможно сделать антикоррозийное покрытие, для предохранения металлических предметов;
- если для усадки трубки применяется открытый огонь ее необходимо прокручивать над пламенем, чтобы трубка подвергалась равномерному сжатию;
- если используется термоусадочная трубка на клеевой основе, необходимо обезжирить провода при помощи ветоши, намоченной в ацетоне;
- при усаживании трубки на металлическую деталь, следует предварительно зачистить поверхность наждачной бумагой для удаления заусенцев, которые могут порвать трубку.
размеры, параметры, характеристики, фото, термоусадочная трубка с клеевым слоем, видео обзор
Автор Aluarius На чтение 6 мин. Просмотров 642 Опубликовано
Содержание
- 1 Технические характеристики
- 1.1 Главный параметр
- 1.2 Форма
- 2 Как определить диаметр
- 2.1 Как правильно использовать
- 3 Клеевая модель
- 4 Заключение по теме
Хорошая изоляция двух контактов – это залог долгосрочной эксплуатации электрической разводки, плюс высокая безопасность. Поэтому изоляционная лента – это один из тех материалов, который всегда находится под рукой у электрика.
Начнем с того, что основное свойство термоусадочной трубки (ТУТ) – это уменьшиться в размерах под действием высоких температур. То есть, надеваете ее на контакт двух проводов и подвергается воздействию температуры, трубка тут же уменьшается в размерах и плотно облегает электрический контакт. Чем можно вызвать температуру? Оптимальный вариант – это специальный фен, который используется именно для проведения данной операции. Если такового нет, то можно использовать зажженную свечку, зажигалку, спички и так далее. То есть, пламя открытого огня для этого подойдет. Но учитывайте тот факт, что соприкосновение с огнем противопоказано, да и перегрев трубки ни к чему хорошему не приведет. Материал покроется пузырями, станет жестким, так что быстро потрескается.
Технические характеристики
В настоящее время на рынке можно приобрести большое количество термоусадок, которые отличаются друг от друга своими свойствами. По каким показателям они отличаются:
- Коэффициент усадки, то есть, возможность уменьшать свои размеры (2-6 раз).
- Устойчивость к разным средам эксплуатации – термостойкие, маслобензостойкие, химическистойкие, светостабилизированные.
- С клеевым слоем и без такового.
В дополнении можно добавить, что термоусадочные трубки различаются по цветам и материалом, из которого они производятся. Что касается цветового оформления, то здесь не очень большое разнообразие, потому что производители стараются подходить к данному вопросу с позиции цветового оформления жил в кабеле. Кстати, для жил заземления желто-зеленого цвета трубки также выпускаются.
Теперь, что касается сырьевого материала. В принципе, любые полимеры подходят под технологию изготовления ТУТ. Это и поливинилхлорид, и фторопласты, и эластомеры, и полиолефины, и так далее.
Главный параметр
И все же основной показатель термоусадки – это диаметр трубки, который указывает размер до и после усадки. Первый размер показывает диаметр изделия, которое поступает в торговую сеть с завода. Второй показывает, насколько может уменьшиться первый в процессе нагрева. Обычно так и указывается обозначение изделия. Но есть и другой вид маркировки, где показан только первоначальный диаметр, а в дополнении еще один показатель – это коэффициент усадки. К примеру:
- Так маркируется по второму варианту – 10/2:1, то есть усадка произойдет в два раза. По сути, это то же самое, что и 10/5 (в первом случае).
Азиатские производители, и Россия в том числе, указывают диаметр термоусадочных трубок в миллиметрах. Европейские и американские в дюймах. Перевести один в другой несложно, потому что 1 дюйм равен 25,4 мм. Кстати, дюймовые трубки дороже миллиметровых, но учтите, что размер в дюймах – это не всегда говорит о том, что изделие было изготовлено в Америке или Европе.
Внимание! Чем выше коэффициент усадки, тем лучше. Но такая продукция и по цене выше.
Чаще всего производители предлагают вот такие коэффициенты: 4:1, 3:1, 2:1. Термоусадки клеевые не имеют стандартного коэффициента, он варьируется в диапазоне от 2,8:1 или 4:1, все зависит от диаметра самого изделия.
Форма
Что касается формы, то в магазинах можно встретить и трубки круглые, и овальные, и плоские (сплющенные). Почему такое разнобразие? Все дело в удобстве складирования и транспортировки.
- Плоские и овальные – это термоусадка тонкостенная или с большим диаметром.
- Круглые – это толстостенные трубки и термоусадка с клеевым слоем. Иногда изделия тонкостенные с малым диаметром.
Поставка в торговую сеть производится в бухтах и в нарезке. Кстати, именно плоские модели поставляются в бухтах. В зависимости от диаметра в бухты помещается трубы длиною от 10 до 100 мм. В нарезке термоусадка поступает длиною один метр или 1,22 метра – это четыре фута. А вот трубки с клеевым слоем имеют стандартную длину только 1.22 м. Их в бухтах не поставляют за счет излома. То же самое касается и труб с толстыми стенками – в бухтах они не продаются.
Как определить диаметр
Отсутствие маркировки создает проблемы с определением диаметра термоусадочной трубки. Но определить этот параметр не проблема. Есть несколько для этого вариантов.
- Первый вариант – уложить плоскую термоусадку на линейку и замерить ее от конца до конца.
- Второй вариант – провести замер штангенциркулем.
Эти два способа лучше всего подойдут для замера больших диаметров. С маленькими трубками придется не только проводить замеры, но и провести некоторые математические вычисления. Поэтому сначала надо измерить окружность, для чего потребуется нитка, которой обрамляют трубку строго по диаметру. Затем вспомнить формулу длину окружности:
L=2πR или L=πd, где R – это радиус, равный половине диаметра (d). А знак «π» — это архимедово число, приблизительно равное 3,14.
То есть, вычислить по этой формуле диаметр проще простого. Это будет формула:
d=L/π. Длину окружности вы измерили ниткой, все остальное известно.
Конечно, любой вид замера дает определенную погрешность, даже в случае с расчетом. Поэтому окончательный результат придется подгонять под стандартный. К примеру, если у вас получилось, скажем, 20,8 мм, то это, скорее всего, трубка диаметром 20 мм.
Как правильно использовать
От изделия надо отрезать кусочек, длиною чуть больше длины открытого соединительного участка двух проводов. Срез лучше сделать ровным. Затем отрезанный кусок надевается на стык и проводится его нагрев. Этот процесс можно проводить от одного конца трубки к другому или от середины до краев.

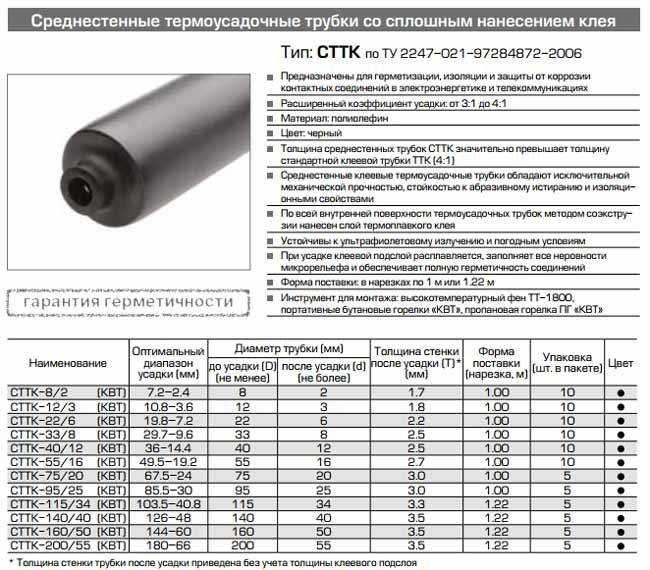

Клеевая модель
Термоусадочная трубка с клеевым слоем была изобретена для того, чтобы выполнять сразу несколько функций. А конкретнее – функции гидроизоляции и антикоррозийного защитного слоя. По сути, это обычная термоусадка только с нанесенным на внутреннюю поверхность специальным термоплавким клеем.
- Во-первых, клеевой состав герметично заполняет все стыки и пустоты, тем самым герметизируя стык от внешнего воздействия влаги.
- Во-вторых, клей равномерно распределяется по всему стыку и застывает в нем. Получается прочная конструкция, которая не поддается демонтажу. Поэтому такой вид термоусадки чаще всего используется для подземной прокладки электрических кабелей или проводов.
- В-третьих, этот трубчатый материал можно использовать и как защиту металлических и деревянных изделий от внешнего воздействия климатических условий. К примеру, использовать трубку большого диаметра, которую надевают на деревянный стол, устанавливаемый в землю. Такая термоусадка заменит горячий битум или рубероид, как гидроизоляционный материал. Правда, трубка в разы лучше, да и срок ее эксплуатации на уровень выше.
Заключение по теме
Итак, подведем итог. Начнем с того, что термоусадка по своим техническим характеристикам превышает обычную изоляционную ленту. И вроде бы способ ее установки немного сложнее, но это высокое качество и долгосрочная эксплуатация, плюс гарантия того, что изоляция соединения двух проводов не сгорит и не раскрошится. Но самое главное у термоусадки для проводов – это размеры (правильно выбранные). Поэтому при выборе всегда ориентируйтесь по диаметру.
Полное руководство по использованию термоусадочных трубок с оплеткой Руководство по применению
Термоусадочные трубки — это прекрасное решение для изоляции и защиты проводов, кабелей, разъемов и концевых муфт. Эта трубка легко вставляется в ваше приложение, а затем вы просто нагреваете ее, чтобы надежно удерживать ее на месте.
Но для чего можно использовать термоусадочную трубку и как именно ее применять? Здесь мы ответим на эти вопросы и многое другое. К концу у вас будет вся информация, необходимая для уверенного использования термоусадочной трубки. Давайте начнем!
Основные сведения о термоусадочных трубках
Термоусадочные трубки — эффективное решение для ремонта, армирования и организации проводов, кабелей, разъемов и концевых заделок. Термоусадочный рукав обеспечивает эффективную защиту от повреждений и истирания. Есть много других замечательных преимуществ, так как он может предоставить возможность цветового кодирования и связывания ваших проводов и кабелей.
Термоусадочная трубка особенно полезна для наружного применения, когда наружные кабели и проводка подвергаются воздействию солнечного тепла, ультрафиолетового излучения и дождя. Из-за этих факторов наружные кабели и проводка имеют относительно меньший срок службы, однако вы можете увеличить этот срок, добавив термоусадочную трубку.
Применение термоусадочных трубок простое и понятное при использовании соответствующих инструментов.
Читайте дальше, чтобы узнать, как это можно сделать.
Для чего он используется?
Термоусадочные трубки производятся с использованием двухэтапного процесса. На первом этапе применяется стандартная процедура экструзии. На втором этапе термоусадочная трубка расширяется и стабилизируется.
Чтобы уменьшить диаметр термоусадочной трубки, пользователям необходимо применить тепло, чтобы активировать память трубки и вернуть ее к исходному экструдированному размеру до расширения.
Существует несколько применений труб с теплоусадками, которые включают в себя:
· Предоставление электрической изоляции
· Защитное покрытие от удара
· Защитное оборудование от ища
· Защитное покрытие от ищущения
· Защитное покрытие
· Защитное покрытие
. · Защита от отслаивания
· Цветовая маркировка электрических проводов
· Связывание проводов вместе
Как видите, есть много веских причин использовать термоусадочную трубку. Имеет смысл использовать трубки на любых проводах или кабелях, которые могут быть подвержены повреждению, сохранять стабильность в кабельных соединениях и разъемах и обеспечивать защиту от проникновения пыли и влаги, особенно в электрических приложениях.
Как использовать термоусадочную трубку
Прежде чем мы начнем, давайте рассмотрим инструменты, которые вам понадобятся для использования термоусадочной трубки. Термоусадочная печь/туннель — это самый простой способ приклеить трубку, но у большинства людей их нет, поэтому вместо них можно использовать тепловую пушку.
Тепловая пушка необходима для создания высокой температуры, необходимой для расплавления термоусадочной трубки.
Как и при любых других работах, связанных с высокой температурой, всегда следует соблюдать необходимые меры предосторожности при использовании термоусадочной трубки. Сюда входят:
· Защитные очки/защитные очки для глаз
· Маска для лица с фильтром
· Термоперчатки
Очки/проволока защитит вас от тепла и любых случайных волокон. необходимы для работы с горячей проволокой, а фильтрующая маска для лица жизненно важна для борьбы с парами углекислого газа. В качестве дополнительной меры безопасности попробуйте использовать тепловую пушку в помещении с достаточной вентиляцией воздуха.
Правильный выбор трубки
При нагревании трубки она начнет сжиматься. Для получения наилучших результатов необходимо знать точное измерение усадки. Здесь важны два измерения: расширенный диаметр и восстановленный диаметр.
Восстановленный диаметр относится к диаметру трубы после усадки. С другой стороны, расширенный диаметр относится к диаметру трубы до усадки.
Как правило, следует выбирать трубу с меньшим диаметром восстановления, чем область, которую вы планируете изолировать. Следуя этому правилу, вы получите плотную и надежную посадку. Это очевидный момент, но расширенный диаметр должен быть больше, чем площадь, которую вы хотите изолировать.
На следующем шаге вам нужно будет отрезать термоусадочную трубку до нужной длины. Когда вы используете правильную полезную длину, она обеспечит необходимый перехлест существующей изоляции. Важно отметить, что в процессе усадки длина трубки уменьшится примерно на 5-10%.
Применение тепла к термоусадочной трубке
Теперь, когда вы знаете диаметр и длину термоусадочной трубки, пришло время поместить термоусадочную трубку на область, которую вы хотите изолировать. Убедитесь, что термоусадочная трубка покрывает всю область, которую вы хотите защитить.
Если вы хотите изолировать два отдельных кабеля, поместите трубку посередине проводов. Убедитесь, что термоусадочная трубка в одинаковой степени покрывает оба кабеля. Допущение подобного нахлеста обеспечит плотную посадку.
На следующем этапе вы будете использовать тепловую пушку. Прежде чем продолжить, вы должны проверить рекомендуемую температуру нагрева. В зависимости от материала, из которого изготовлена термоусадочная трубка, температура нагрева будет варьироваться довольно сильно. Рекомендуемую температуру нагрева можно узнать из спецификации термоусадочной трубки.
В зависимости от длины кабеля, который вы пытаетесь изолировать, вам необходимо применить другой подход к подаче тепла. Если размер кабеля длинный, вы должны начать с использования тепла на конечных точках. Медленно перемещайте фен к другому концу термоусадочной трубки.
Если возможно, вращайте объект, нуждающийся в изоляции, непрерывно во время нагревания. Нанесите тепло по длине и диаметру термоусадочной трубки. При использовании тепла корректируйте свой подход, чтобы усадка происходила равномерно.
Когда термоусадочная трубка полностью усядется, уберите источник тепла. Подождите несколько секунд, пока трубка остынет. Только после того, как термоусадка начала остывать, приложите к ней физическое давление. Если вы все сделали правильно, термоусадочная трубка должна точно войти в область, которую вы хотите изолировать.
Различные типы (материалы)
Существует несколько типов термоусадочных трубок, и все они имеют различное применение. Здесь мы рассмотрим наиболее распространенные типы:
Полиолефин — это наиболее распространенный тип термоусадочной трубки. Как правило, это связано с его способностью противостоять высоким температурам, но он также имеет высокий уровень устойчивости к химическому загрязнению. Этот продукт также может быть покрыт клеем (двойная стенка) для дополнительной защиты от влаги.
ФЭП – ФЭП действует как превосходный герметик при любом потенциальном разливе химикатов, а также довольно прост в использовании благодаря низкой температуре усадки.
ПВХ — ПВХ — еще один широко используемый материал для термоусадочных трубок. Гладкая поверхность, которую он обеспечивает, делает его идеальным для связывания и цветовой маркировки проводов. Его универсальность делает его хорошим вариантом во многих ситуациях.
Силикон – Как и эластомер, силикон обладает высокой гибкостью и устойчивостью к истиранию. В чем он сияет, так это в своей способности справляться с экстремальными температурами. Это делает его идеальным для стерилизации в медицинских учреждениях.
PTFE – Также известный как Teflon®, PTFE отлично подходит для потенциального химического контакта и низкого трения. Это делает его идеальным для проводки, которая находится в постоянном движении.
Kynar® – В экстремальных условиях лучше всего подходит термоусадочная трубка из ПВДФ. Он обладает невероятной огнестойкостью, а также защищает от агрессивных химикатов и топлива. Он чрезвычайно прочный.
Viton® – еще один материал, обладающий впечатляющей устойчивостью к воздействию многих видов топлива и масел. Он также обладает впечатляющей гибкостью при низких температурах.

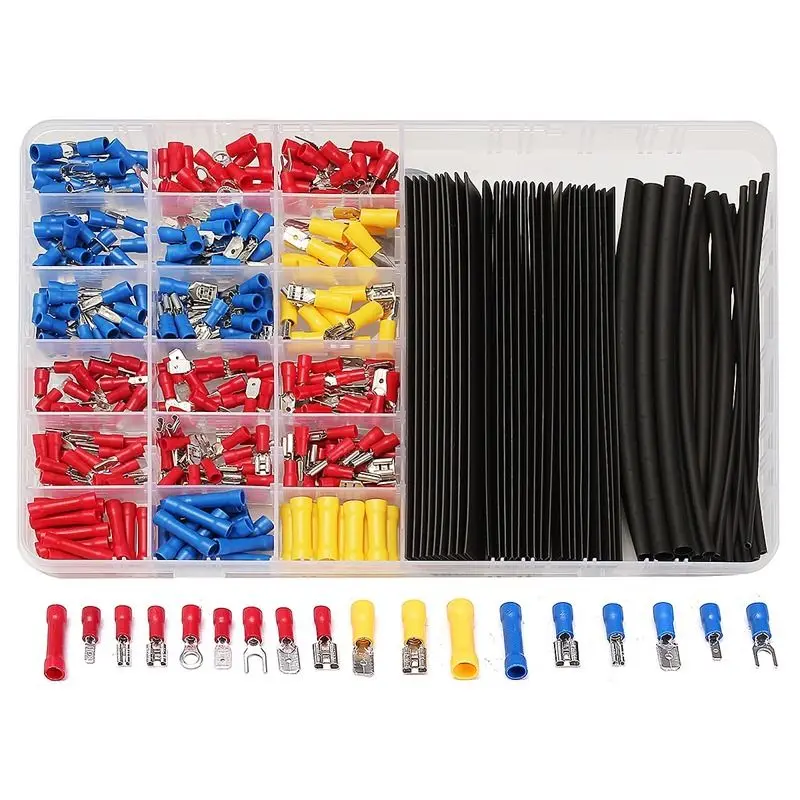

Принадлежности для термоусадки
Хотя термоусадочная трубка сама по себе является отличным решением, к ней прилагаются аксессуары, которые могут сделать ее еще проще в использовании. Здесь мы смотрим на лучших:
Термоусадочная пленка. Отличная альтернатива изоленте. Он позволяет сделать постоянный ремонт и создаст герметичность. Просто оберните его вокруг нужной области, а затем приложите тепло.

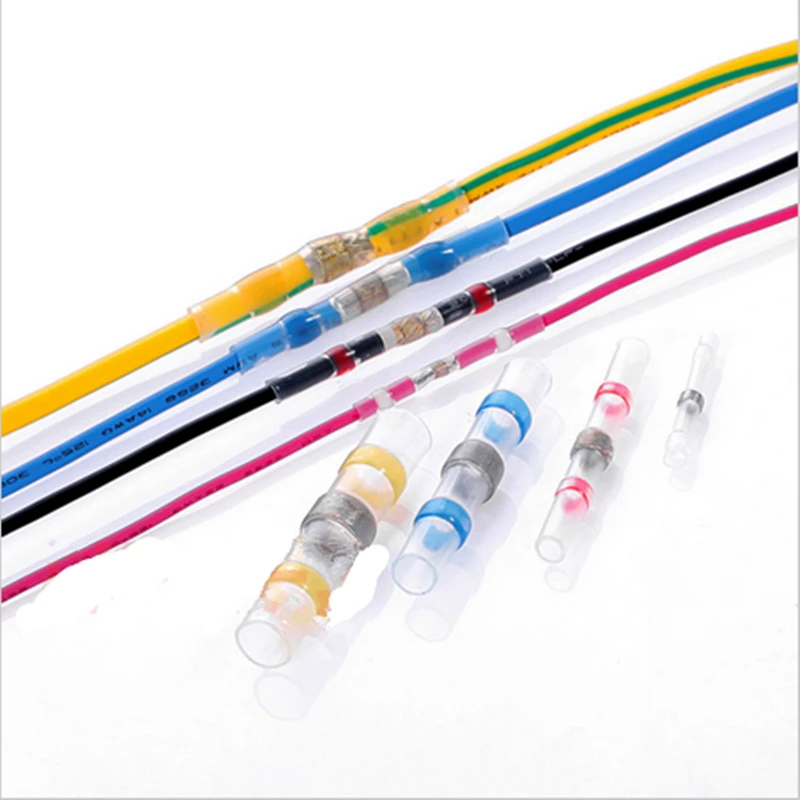

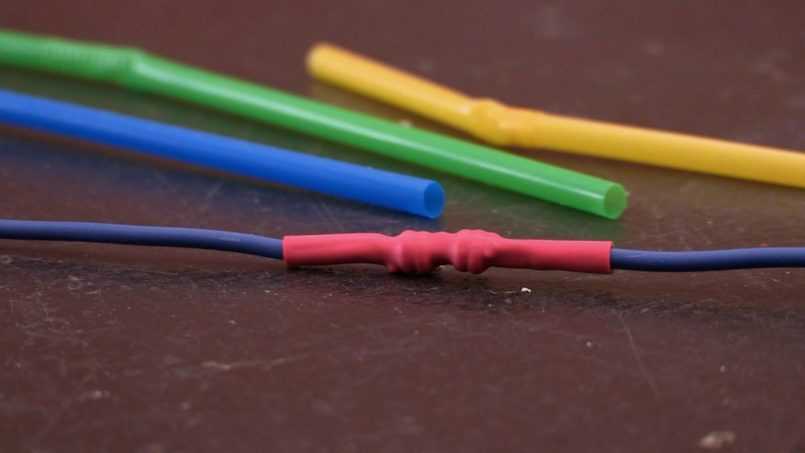

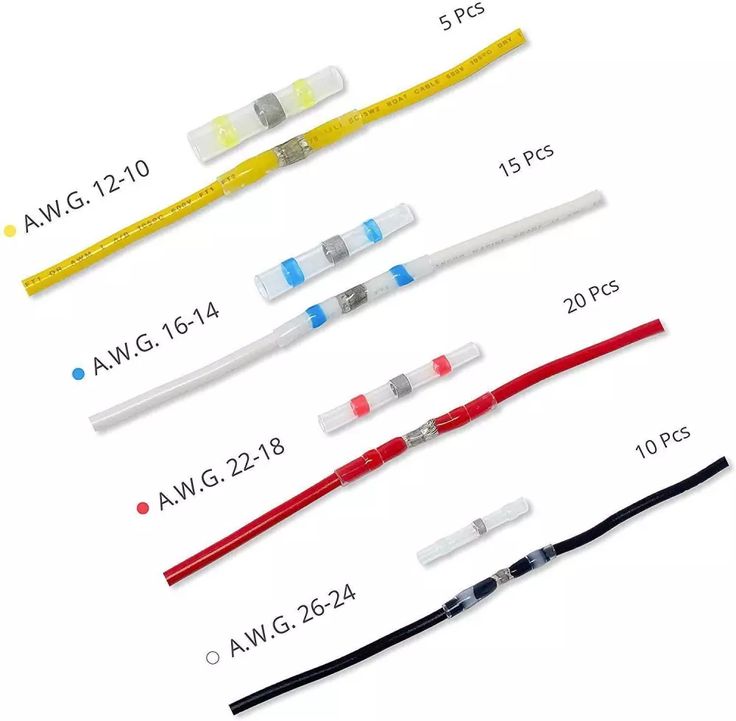

Термоусадочные соединители. Промежутки между отрезками термоусадочных трубок могут быть уязвимыми местами. Термоусадочные соединители решают эту проблему и позволяют безопасно соединить две длины.
Термоусадочная лента. Как и пленка, идеально подходит для небольших участков, требующих ремонта или дополнительной защиты. Это более эффективное решение, чем электрический провод.
Как выбрать правильный размер
Чтобы определить размер диаметра кабельной оболочки, обратитесь к техническому описанию продукта. Как правило, вы должны использовать термоусадочную трубку, которая примерно на 25% больше площади, которую вы хотите покрыть.

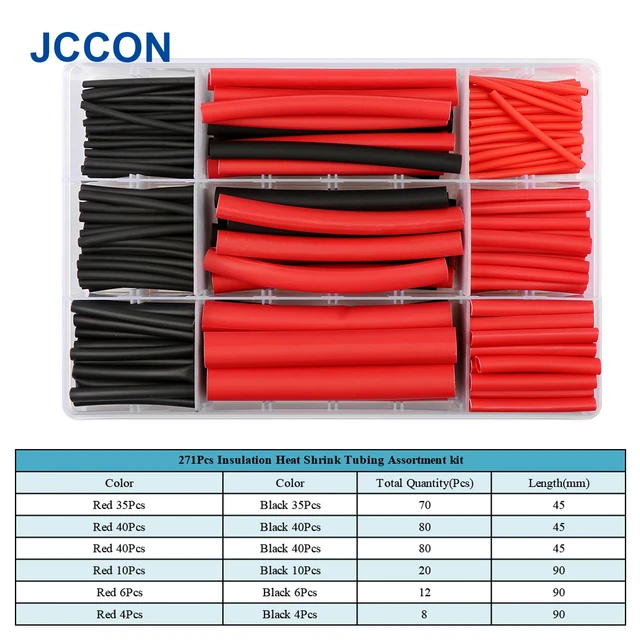

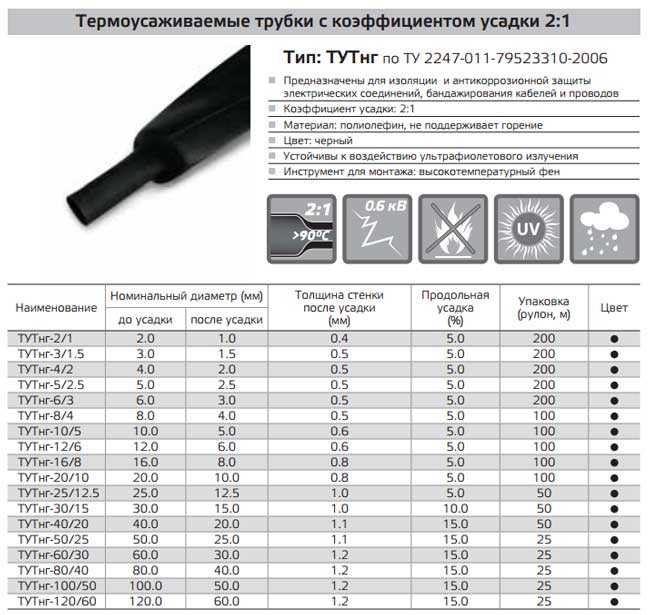

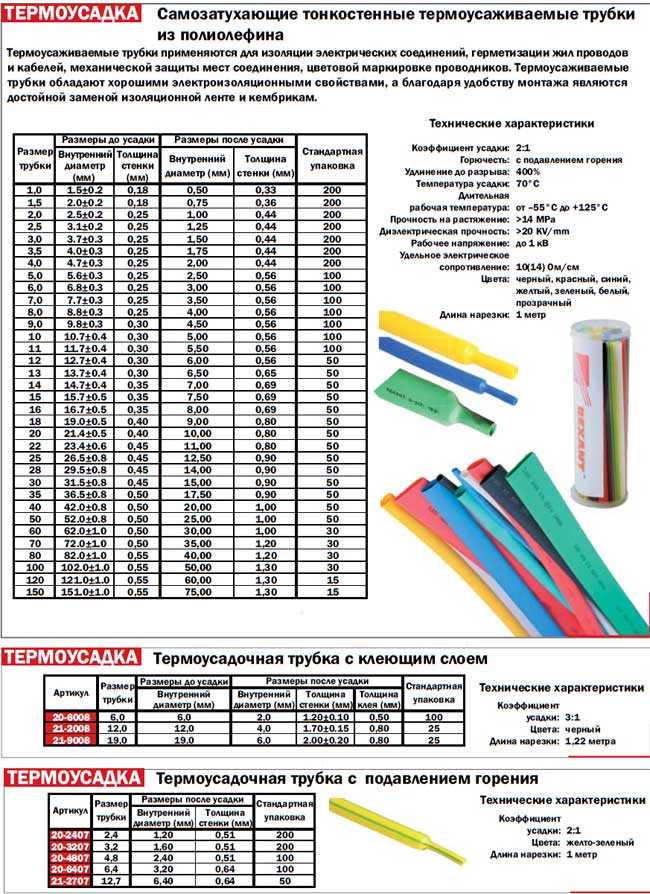

Большинство термоусадочных трубок обычно доступны в трех вариантах: 4:1, 3:1 и 2:1. Коэффициент усадки означает, что трубка сожмется в 2, 3 или 4 раза по сравнению с ее диаметром. Другие соотношения и размеры доступны в зависимости от ваших требований.
Вам необходимо знать внутренний диаметр трубы после усадки. Если он достаточно мал, чтобы поместиться вокруг провода, то он сможет образовать плотное уплотнение. У большинства производителей есть руководство в зависимости от используемого материала.
Также стоит отметить, что длина трубки тоже уменьшится, но обычно это минимально, до 10%. Это важно учитывать при покрытии провода.
Часто задаваемые вопросы
Как безопасно использовать термоусадочную трубку
Для полной безопасности лучше использовать перчатки и защитные очки. Вам также понадобится маска для лица, чтобы избежать паров. Из-за этих паров термоусадочную трубку следует накладывать в хорошо проветриваемом помещении.
Можно ли использовать изоленту вместо термоусадочной трубки?
Да, можно. Изолента отлично подходит для латания небольших участков или в качестве временного решения. Если вам нужен высокий уровень защиты и более эффективное и постоянное решение, то лучше использовать термоусадочную трубку.
Является ли термоусадочная трубка водонепроницаемой?
Да, все типы термоусадочных трубок являются водостойкими, однако изделия с клеевой подкладкой (двойные стенки) водонепроницаемы.
Какая температура нужна для термоусадочной трубки?
Это будет значительно различаться в зависимости от используемого материала. Для некоторых материалов, таких как полиолефин, вам понадобится всего около 90 ° C, а для PTFE — около 250 ° C. Перед покупкой лучше проверить, есть ли у вас необходимые инструменты.
Как работает термоусадочная трубка
Термоусадочная трубка гениально проста. Вы размещаете трубку над проводом (или проводами), которые нуждаются в защите или организации. При воздействии тепла материал сжимается в размерах до тех пор, пока не образует плотное уплотнение вокруг провода и не обеспечивает ему необходимую защиту.
Подойдет ли термоусадка при разрезании?
Термоусадочная трубка очень универсальна, в том числе ее можно обрезать до любой длины. Хотя это верно для резки поперек, вы не должны резать вдоль. Это приведет к тому, что он потеряет целостность, и вы можете не получить нужную печать.
Является ли термоусадочная трубка токопроводящей?
В большинстве случаев термоусаживаемые трубки не являются проводящими и используются для электроизоляции. Однако существуют типы термоусадочных трубок, которые имеют проводящую подкладку, если она вам нужна.
Как он защищает ваши провода и кабели?
Электрические соединения работают без сбоев, если все провода, кабели и другие компоненты на месте. Производители используют различные методы крепления кабелей и проводов. Одному из них термоусадка . Однако из-за широкой доступности их материалов и их точного использования возникает много путаницы. Теперь читайте дальше, чтобы понять детали и как выбрать тот, который подходит для вашего приложения.
Содержание
- Что такое термоусадочная защита?
- Как безопасно использовать термоусадочную трубку?
- Распространенные термоусадочные материалы
- Трубка из полиолефина
- Трубка из ПВХ
- Трубка из ПТФЭ
- FEP tubing
- Elastomeric tubing
- PVDF tubing
- Silicone tubing
- Viton tubing
- Different Heat Shrink Sleeve Types
- Thin or single wall tubing
- Dual or double-wall tubing
- Heat Shrink accessories
- Соединители с термоусадочной муфтой
- Термоусадочная пленка
- Лента с термоусадочной муфтой
- Советы по выбору правильного размера термоусадочной муфты
- Сертификаты и стандарты на термоусадку
- Заключение
Защита от термоусадки — это метод, который помогает обеспечить плотную и полную изоляцию кабелей и проводов. Термоусадочные трубки — это трубки из специальных материалов, которые изолируют провода и кабели. Все эти материалы имеют свойство сжиматься не в продольном, а в радиальном направлении. В результате длина при нагреве становится короче.
Вы можете использовать термоусадочную трубку после завершения электропроводки. После разводки наденьте термоусадочную трубку на подсоединенные провода и кабели. Теперь поднесите эту трубку к любому источнику тепла, будь то духовка, горячий газ или тепловая пушка. Под воздействием тепла трубка сжимается вокруг соединения, обеспечивая его дополнительную защиту. Эти трубки доступны в нескольких цветах, поэтому вы можете обозначить провода по своему усмотрению.
Термоусадочная трубка служит для различных целей, например:
- Обеспечивает электрическую изоляцию оголенной или поврежденной части провода
- Обеспечивает защиту от влаги, истирания, пыли и химикатов
- Снимает натяжение кабелей при натяжении
- С помощью этой трубки можно связать провода в отдельные блоки
- Она позволяет легко идентифицировать провода благодаря наличию в широкой цветовой гамме.
Изображение: термоусадочная трубка для защиты изоляции кабеля
Как безопасно использовать термоусадочную трубку?Термоусадочная трубка обеспечивает дополнительный защитный слой для проводов и кабелей только при осторожном использовании. Убедитесь, что вы соблюдаете элементарные правила безопасности, чтобы не было травм и несчастных случаев.
- Во-первых, выберите трубку подходящего размера с соответствующим коэффициентом усадки. Трубка должна покрывать провода и их компоненты задолго до усадки, обеспечивая их плотное прилегание к кабелям и проводам.
- Во-вторых, убедитесь, что если покрытые компоненты имеют тенденцию к расширению, трубка также должна иметь возможность расширения. Сравните диаметр трубы до и после усадки и проверьте ее расширяемость. Кроме того, убедитесь, что вы применяете соответствующую температуру, чтобы не было неравномерного расплава.
- В-третьих, специализированные устройства для подачи тепла, такие как нагревательный пистолет или термоусадочная печь.
Использование такого оборудования обеспечивает улучшенное и точное применение тепла.
- И наконец, перемещение пистолета вперед и назад вместо того, чтобы держать его на одном месте при использовании теплового пистолета. Это обеспечит правильное применение тепла и уменьшит вероятность ожогов трубок. Продолжайте нагревать до тех пор, пока обертка трубки не станет плотно закрепленной.
Изображение: термоусадочная трубка разных цветов
Распространенные термоусадочные материалыВ термоусадочных манжетах используется ряд материалов с различными свойствами и прочностью.
Полиолефин ТрубкаЭто синтетический полимер с высокой химической стойкостью и устойчивостью к экстремальным температурам. Благодаря этим особенностям он является одним из самых распространенных материалов для термоусадочных муфт.
Трубка из ПВХ ПВХ означает поливинилхлорид, а также является популярным типом материала благодаря своей универсальности и плоской поверхности.
ПТФЭ означает политетрафторэтилен. Это синтетическое соединение с высокой химической стойкостью. Кроме того, он также имеет небольшой коэффициент трения, благодаря чему вещества с него быстро и легко скользят; вы можете знать его под общей торговой маркой Teflon®.
Трубка из ФЭПФЭП является отличным вариантом для применения в качестве герметика, поскольку он обладает высокой устойчивостью к утечке химикатов, а ФЭП может сжиматься при более низкой температуре, чем ПТФЭ.
Эластомерная трубкаЭта трубка хорошо известна своей гибкостью и устойчивостью к истиранию. Он также демонстрирует устойчивость к вредным жидкостям, таким как гидравлическая жидкость и дизельное топливо. Вы можете использовать их для защиты кабелей в различных промышленных приложениях.
Трубка PVDF PVDF означает поливинилиденфторид и обладает высокой огнестойкостью, коррозионной стойкостью и устойчивостью к топливу. Хорошая часть заключается в том, что этот термоусадочный материал прочен и не легко перфорирует.
Силиконовая трубка очень гибкая и эластичная при воздействии очень низких или очень высоких температур. Вы можете использовать их для защиты оптоволоконных кабелей и изоляции нагревательных элементов. Поскольку силикон может выдерживать условия стерилизации, вы можете использовать его в медицинских целях.
Витоновая трубкаВитоновая трубка содержит фторэластомер, представляющий собой синтетический каучук. Этот материал трубок обладает высокой термостойкостью и является гибким при более низких температурах. Кроме того, он также обладает свойством герметизации от различных видов смазочных материалов, масел и топлива.
Различные типы термоусадочных трубок Термоусадочные трубки бывают двух типов. И тип трубок, которые вы выберете, зависит от уровня защиты, который требуется вашему приложению.
Одностенная трубка обеспечивает превосходную изоляцию кабеля и разгрузку от натяжения, стойкость к истиранию и защиту от механических повреждений. Эта трубка имеет стабильные размеры и надежные физические свойства.
Двойная или двустенная трубкаС другой стороны, двустенные трубки являются отличным выбором для применения в термоусадочных трубках, требующих коррозионно-стойких материалов и герметизации. Трубка с двойными стенками имеет дополнительный слой клея, обеспечивающий защитное уплотнение, препятствующее проникновению влаги.

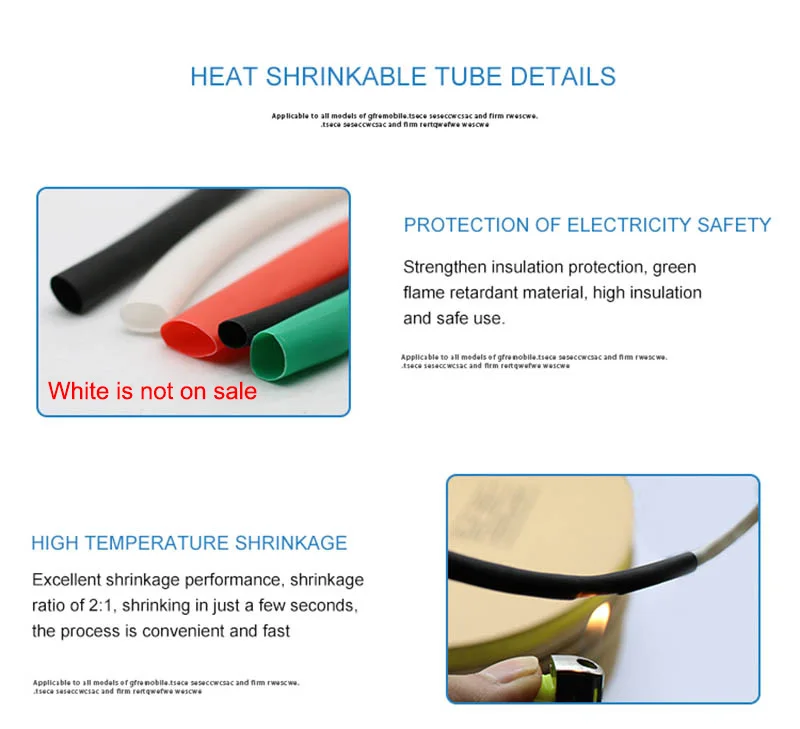

Изображение: термоусадочная трубка
Принадлежности для термоусадкиТермоусадочная трубка нуждается в нескольких поддерживающих фитингах, что усложняет выполнение работ с трубками.
Соединители с термоусадочной муфтой Эти соединения или соединители представляют собой трубчатые конструкции, которые помогают соединять кабели или подключать их к стенным розеткам. Соединители обычно содержат полиолефиновый материал, имеющий конструкцию с двойными стенками. Первый слой представляет собой внешний слой, который плавится на своем месте, образуя прочное и водостойкое уплотнение.
Это модифицированная форма термоусадочной муфты, которую можно оборачивать вокруг кабелей во время сращивания и ремонта. Благодаря коэффициенту усадки 3:1 образует прочное уплотнение, защищающее от химикатов, влаги и грибковых повреждений.
Термоусадочная лентаРаботая по тому же принципу, что и трубки, вы можете использовать эту ленту и трубки для изоляции корпусов и уплотнений.
Советы по выбору термоусадочной втулки правильного размера Для получения надлежащих преимуществ термоусадочной трубки необходимо использовать трубку нужного размера и длины. Вот несколько советов, которые помогут вам выбрать правильный размер термоусадочной трубки.
Сначала измерьте самое широкое сечение проводов, кабелей и компонентов, к которым будут присоединяться трубки.
Теперь выберите трубу на 20-30% больше. Чтобы правильно подобрать размер термоусадочной трубки, вы должны знать:
- Вы должны знать коэффициент усадки трубки. Если коэффициент усадки составляет 2:1, рукав уменьшится до половины своего первоначального размера при нагревании, а коэффициент 3:1 означает, что трубка уменьшится на одну треть своего размера при нагревании.
- Вы должны знать толщину стенок труб в миллиметрах и дюймах.
- Далее необходимо знать внутренний диаметр термоусадочной трубки после усадки до расширенного внутреннего диаметра до усадки (исходный размер). Вы можете увидеть расширенный диаметр на этикетке трубки.
Наконец, обратите внимание на длину шланга. При нагреве длина трубок уменьшается на 5-10%. Не забывайте учитывать эту усадку при выборе длины трубки.

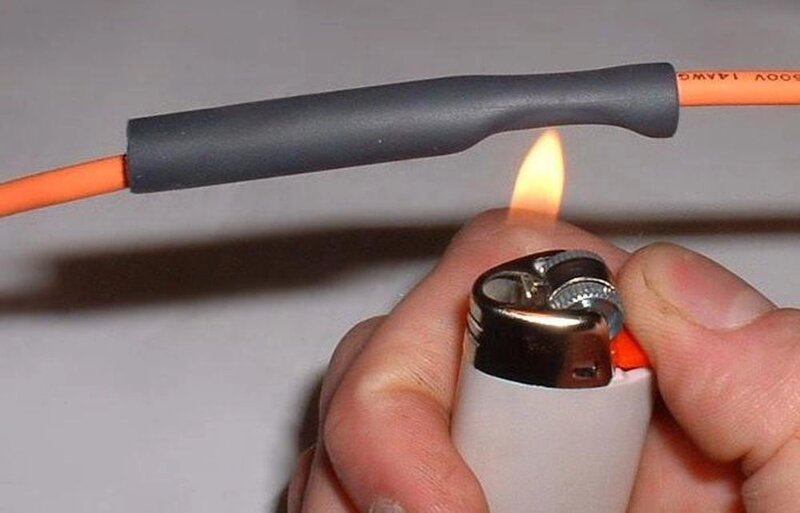

Изображение: зажигание термоусадочной трубки
Сертификаты и стандарты на термоусадку.
