Что такое диод КД521 и каковы его основные параметры. Какие существуют разновидности этого диода. Где применяется КД521 в электронных схемах. На что обратить внимание при выборе и использовании КД521.
Общая характеристика диода КД521

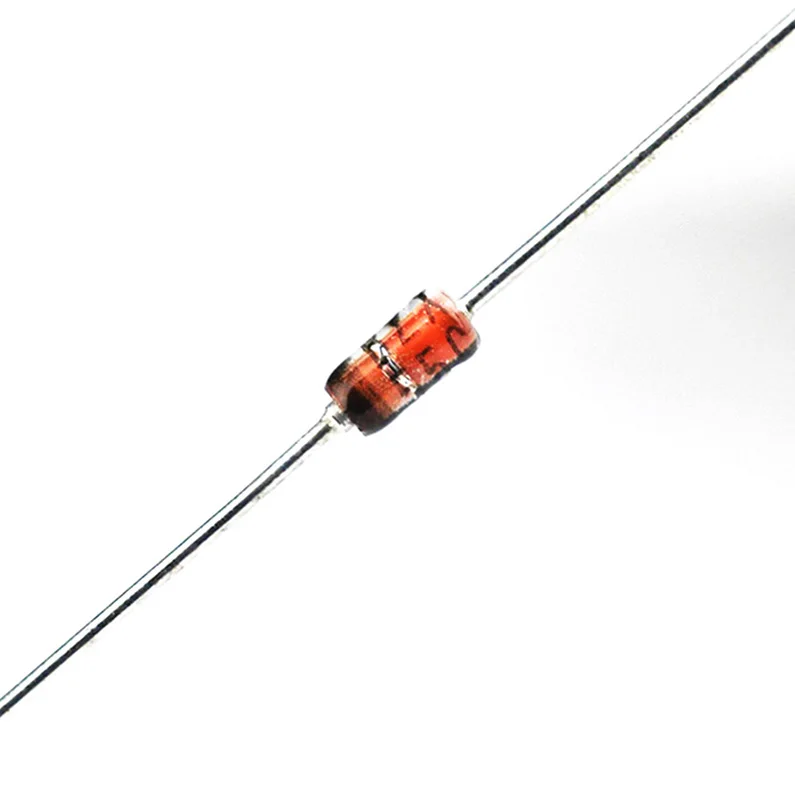

Диод КД521 — это импульсный полупроводниковый прибор, предназначенный для работы в быстродействующих схемах. Он относится к семейству кремниевых диодов и выпускается в стеклянном корпусе типа КД-3 (аналог DO-35). КД521 характеризуется малым временем восстановления обратного сопротивления, что позволяет использовать его на высоких частотах.
Основные параметры КД521:
- Максимальное постоянное обратное напряжение: от 12 до 75 В (зависит от модификации)
- Максимальный постоянный прямой ток: 50 мА
- Постоянное прямое напряжение: не более 1 В при токе 50 мА
- Время обратного восстановления: не более 4 нс
- Общая емкость: не более 4 пФ
Эти характеристики делают КД521 подходящим для применения в импульсных и высокочастотных схемах, где требуется быстрое переключение.
Разновидности диода КД521
Диод КД521 выпускается в нескольких модификациях, различающихся по максимальному обратному напряжению:
- КД521А — 75 В
- КД521Б — 60 В
- КД521В — 50 В
- КД521Г — 30 В
- КД521Д — 12 В
Выбор конкретной модификации зависит от требований схемы, в которой будет использоваться диод. При этом все варианты сохраняют основные характеристики быстродействия, что является ключевым преимуществом серии КД521.
Области применения диода КД521
Благодаря своим характеристикам, диод КД521 находит широкое применение в различных электронных устройствах и схемах:
- Импульсные источники питания
- Высокочастотные преобразователи
- Схемы защиты от перенапряжений
- Цифровые логические схемы
- Радиоприемные и радиопередающие устройства
- Измерительная аппаратура
Особенно эффективно использование КД521 в схемах, где требуется быстрое переключение и работа на высоких частотах. Как его применять в конкретных схемах? Рассмотрим несколько примеров.
Практическое использование КД521 в электронных схемах
Одним из распространенных применений диода КД521 является его использование в качестве защитного элемента в схемах с индуктивной нагрузкой. Как это работает? При отключении тока через индуктивность возникает значительный выброс напряжения, который может повредить другие компоненты схемы. КД521, подключенный параллельно индуктивности, ограничивает этот выброс, защищая остальные элементы.
Другой пример — использование КД521 в схемах выпрямителей высокочастотных сигналов. Благодаря малому времени восстановления, этот диод способен эффективно работать на частотах до нескольких сотен мегагерц, что делает его идеальным выбором для радиотехнических устройств.
Схема защиты от обратной полярности
Еще одно интересное применение КД521 — защита устройств от подключения питания неправильной полярности. В этом случае диод включается последовательно с нагрузкой, пропуская ток только в прямом направлении. При обратном подключении диод блокирует ток, предотвращая повреждение схемы. Как реализовать такую защиту?
- Подключите анод диода КД521 к положительному входу питания устройства.
- Катод диода соедините с положительной шиной питания схемы.
- Отрицательный вход питания подключите напрямую к общему проводу устройства.
При правильной полярности питания диод будет открыт и пропустит ток к схеме. При обратной полярности диод закроется, защищая устройство от повреждения.
Особенности монтажа и эксплуатации КД521
При работе с диодом КД521 следует учитывать некоторые особенности его конструкции и характеристик. На что обратить внимание при монтаже и эксплуатации этого компонента?
- Чувствительность к статическому электричеству: как и многие полупроводниковые приборы, КД521 может быть поврежден разрядом статического электричества. Используйте антистатические меры предосторожности при работе с диодом.
- Температурный режим: хотя диод способен работать в широком диапазоне температур (от -60°C до +125°C), следует избегать его перегрева при монтаже. Используйте теплоотвод при пайке и не превышайте рекомендованное время пайки.
- Правильная ориентация: при монтаже важно соблюдать правильную полярность диода. Катод обычно отмечен полосой на корпусе.
- Механические нагрузки: стеклянный корпус КД521 достаточно хрупкий. Избегайте чрезмерных механических нагрузок при монтаже и эксплуатации.
Соблюдение этих рекомендаций поможет обеспечить надежную работу диода КД521 в вашем устройстве.
Сравнение КД521 с аналогами
Как КД521 соотносится с другими диодами схожего назначения? Рассмотрим сравнение с некоторыми популярными аналогами:
| Параметр | КД521 | 1N4148 | 1N914 |
|---|---|---|---|
| Максимальное обратное напряжение | 50-75 В | 100 В | 100 В |
| Максимальный прямой ток | 50 мА | 150 мА | 200 мА |
| Время обратного восстановления | 4 нс | 4 нс | 4 нс |
| Прямое напряжение (при 10 мА) | 1 В | 1 В | 1 В |
Как видно из сравнения, КД521 имеет схожие характеристики с популярными импульсными диодами 1N4148 и 1N914. Основное отличие заключается в меньшем максимальном прямом токе КД521, что может быть как преимуществом (меньшее тепловыделение), так и ограничением в некоторых применениях.
Выбор и приобретение диодов КД521
При выборе диодов КД521 для вашего проекта следует учитывать несколько факторов. Как правильно подобрать и где купить эти компоненты?
- Определите требуемую модификацию (А, Б, В, Г или Д) исходя из максимального обратного напряжения в вашей схеме.
- Убедитесь, что максимальный прямой ток в вашей схеме не превышает 50 мА.
- Проверьте совместимость с другими компонентами схемы, особенно в высокочастотных приложениях.
- Приобретайте компоненты только у надежных поставщиков электронных компонентов.
- При покупке обратите внимание на дату производства и условия хранения диодов.
Диоды КД521 широко доступны в магазинах электронных компонентов, а также у онлайн-дистрибьюторов. При заказе убедитесь, что указываете точную модификацию, требуемую для вашего проекта.
Перспективы и альтернативы КД521
Несмотря на то, что КД521 остается популярным выбором для многих применений, развитие технологий приводит к появлению новых альтернатив. Какие современные решения могут заменить КД521 в будущем?
- Диоды Шоттки: обладают еще меньшим временем восстановления и меньшим падением напряжения в прямом направлении.
- Быстрые кремниевые диоды новых поколений: предлагают улучшенные характеристики при сохранении совместимости с существующими схемами.
- Интегральные решения: в некоторых приложениях функции дискретных диодов могут быть заменены интегральными схемами, объединяющими несколько функций.
Однако КД521 по-прежнему остается надежным и проверенным временем решением для многих задач, особенно в области ремонта и обслуживания существующего оборудования.
Заключительные рекомендации по использованию КД521
Подводя итоги, можно выделить несколько ключевых моментов, которые следует учитывать при работе с диодом КД521:
- Внимательно изучите документацию и спецификации перед применением в своем проекте.
- Учитывайте температурные ограничения и обеспечивайте адекватное охлаждение при необходимости.
- Используйте соответствующие средства защиты от статического электричества при монтаже.
- Регулярно проверяйте параметры диода в процессе эксплуатации, особенно в ответственных приложениях.
- При замене КД521 в существующих устройствах убедитесь в совместимости характеристик нового компонента.
Соблюдение этих рекомендаций поможет максимально эффективно использовать возможности диода КД521 и обеспечить надежную работу ваших электронных устройств.
Диод КД521 — DataSheet
Перейти к содержимому

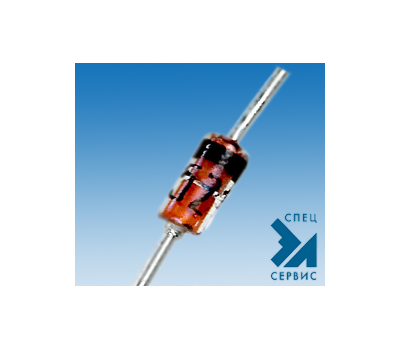

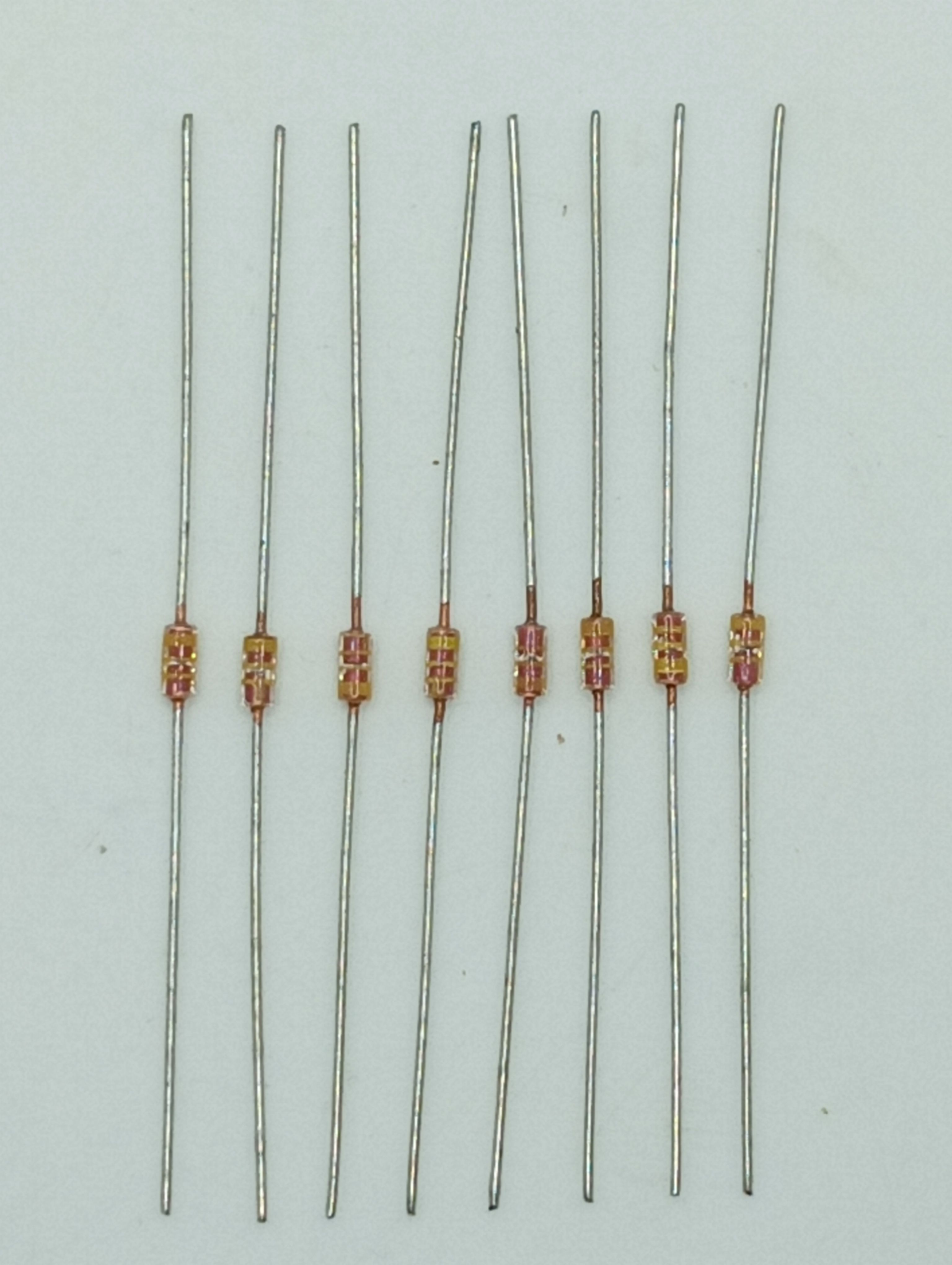

Корпус диода КД521
| Параметр | Обозначение | Маркировка | Значение | Ед. изм. |
| Аналог | КД521А | 1N914A | ||
| КД521Б | 1N914A | |||
| КД521В | 1N914A | |||
| КД521Г | 1N904А | |||
| Максимальное постоянное обратное напряжение. | Uo6p max, Uo6p и max | КД521А | 75 | В |
| КД521Б | 60 | |||
| КД521В | 50 | |||
| КД521Г | 30 | |||
| КД521Д | 12 | |||
| КД521А2 | 75 | |||
| КД521Б2 | 50 | |||
| Максимальный постоянный прямой ток. | Iпp max, Iпp ср max, I*пp и max | КД521А | 50 | мА |
| КД521Б | 50 | |||
| КД521В | 50 | |||
| КД521Г | 50 | |||
| КД521Д | 50 | |||
| КД521А2 | 50 | |||
| КД521Б2 | 50 | |||
| fд max | КД521А | — | кГц | |
| КД521Б | — | |||
| КД521В | — | |||
| КД521Г | — | |||
| КД521Д | — | |||
| КД521А2 | — | |||
| КД521Б2 | — | |||
| Постоянное прямое напряжение | Uпр не более (при Iпр, мА) | КД521А | 1 (50) | В |
| КД521Б | 1 (50) | |||
| КД521В | 1 (50) | |||
| КД521Г | 1 (50) | |||
| КД521Д | 1 (50) | |||
| КД521А2 | 1 (50) | |||
| КД521Б2 | 1 (50) | |||
| Постоянный обратный ток | Iобр не более (при Uобр, В) | КД521А | 1 (75) | мкА |
| КД521Б | 1 (60) | |||
| КД521В | 1 (50) | |||
| КД521Г | 1 (30) | |||
| КД521Д | 1 (12) | |||
| КД521А2 | 1 (75) | |||
| КД521Б2 | 1 (75) | |||
| Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения | tвос, обр | КД521А | 0. 004 | мкс |
| КД521Б | 0.004 | |||
| КД521В | 0.004 | |||
| КД521Г | 0.004 | |||
| КД521Д | 0.004 | |||
| КД521А2 | 0.004 | |||
| КД521Б2 | 0.004 | |||
| Общая емкость | Сд (при Uобр, В) | КД521А | 4 (0) | пФ |
| КД521Б | 4 (0) | |||
| КД521В | 4 (0) | |||
| КД521Г | 4 (0) | |||
| КД521Д | 4 (0) | |||
| КД521А2 | 4 | |||
| КД521Б2 | 4 |
Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.
