Виды и применение

Наиболее популярна комбинированная компьютерная розетка. В ней дополнительно установлен телефонный разъем, который позволит подключиться не только к интернету, но и к стационарному телефону. Она может быть представлена в нескольких исполнениях – накладного типа или розетка rj-45 для внутренней установки.

Последняя потребует штробление стен, однако сохранит презентабельный внешний вид помещения. Накладная розетка rj-45 широко применима в офисах и помещениях, где идет большое количество проводов и уместна их наружная прокладка в коробах и миниканалах.

Розетки могут быть многопортовыми или одинарными. Два и более порта позволят подключить большее количество аппаратуры, потому вариант так же актуален при создании рабочих мест в офисных помещениях, но обычно применяют розетки из одного ли двух модулей, а для большего количества используют уже патч-панель.

Розетка состоит из нескольких деталей: основания, пластмассовой крышки, платы с разъемом стандартного вида, коннекторов для подключения проводов, стяжки для закрепления кабеля и непосредственно разъема для коннектора.

С виду, розетка похожа на аналогичную rg-11, однако, разъёмы предназначены для 8 контактов, а не вдвое меньшего количества, что позволяет использовать ее как телефонную.

Распиновка rj-45 выполняется с помощью цветной маркировки, которая соответствует стандартам T568A или T568B. Стоит учесть, что стандарт должен быть одинаковым для всей локально-вычислительной сети иначе могут возникнуть проблемы подключения.

Инструкция как подключить розетку

Схема подключения не представляет сложности. Нужно срезать изоляцию с провода на 2-3 сантиметра, раскрутить 4-х парные жилы, и очистить от изоляции, вручную, но лучше с помощью стриппера таким образом, чтобы провод выходящий за пределы розетки был обязательно покрыт изоляцией, а оголённая часть находилась в розетке.

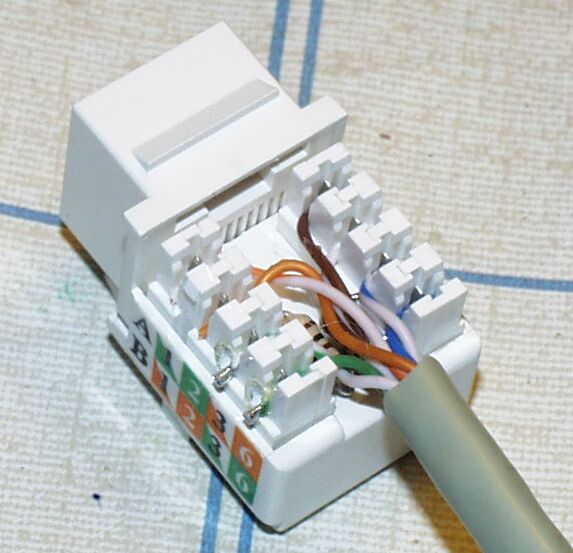

Если открыть корпус розетки, то можно увидеть, что все разъемы обозначены определенным цветом для облегчения подключения. Чтобы зажать провод в защелке необходимо нажать на него ножом или отверткой.

Производители качественной продукции, как правило, прикладывают вместе с розеткой экстрактор, которой помогает зачистить и защелкнуть провода. Это очень удобный инструмент, который можно приобрести самостоятельно по доступной цене у китайских производителей или у брендовых вдвое дороже.

Полезными будут и специальные щипцы для снятия изоляции. Их цена идентична экстрактору и при применении возможно регулировать глубину надрезов. Такие клещи помогут работать с различными видами витой пары: UTP, FTP, STP.

Когда провода закреплены можно прикрутить лицевую панель и проверить работоспособность специальным коннектором или сразу включить в розетку сеть, чтобы убедиться в правильности завершенных работ на деле.

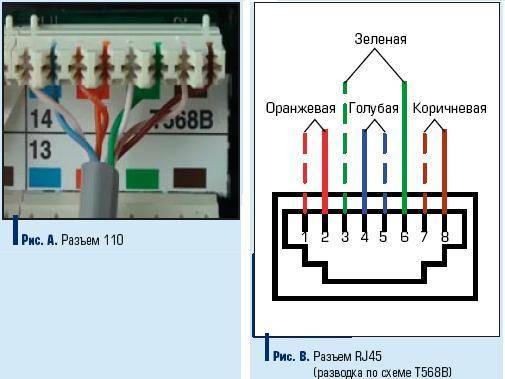

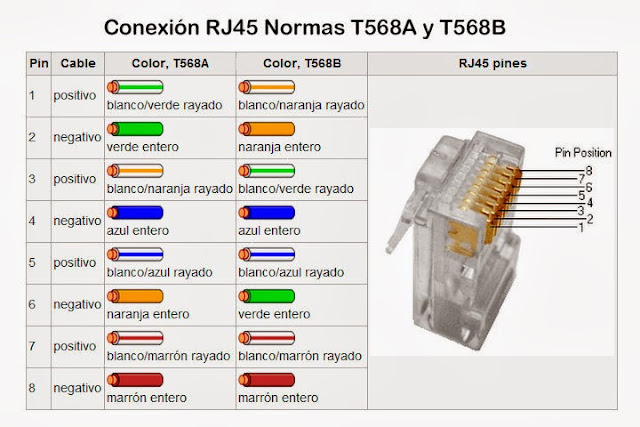

У стандарта T568B следующая распиновка: 1 – бело-зеленый; 2 – зеленый; 3 – бело-оранжевый; 4 – синий; 5 – бело-синий; 6 – оранжевый; 7 – бело-коричневый; 8-коричневый.

Стандарт T568A используется чаще, распайка: 1 – бело-оранжевый; 2 – оранжевый; 3 – бело-зеленый; 4 – синий; 5 – бело-синий; 6 – зеленый; 7 – бело-коричневый; 8-коричневый.

Благодаря цветной маркировке выполнить обжим кабеля в розетке своими руками очень легко.

Советы по применению

При использовании экранированного провода необходимо применение соответствующей розетки, иначе он будет работать как антенна, что незамедлительно отразится на пропускной способности и как следствие скорости интернета.

• К кабелю STP и FTP нужно подключать только заземленное оборудование;
• Необходимо использовать только цельные куски витой пары, иначе это приведет к существенным потерям. При острой надобности скрутки кусков производятся при помощи соединителей;
• В домашних условиях и в маленьких офисах целесообразным будет использовать розетку с один или двумя модулями, большее количество может привести к запутыванию проводов. Розетки лучше разнести в стороны, оставив между ними определенное расстояние;
• Чтобы штроба в стене при внутренней прокладке к розетке была меньше или вовсе отсутствовала возможно проложить витую пару под плинтусом;
• Если в наличии нет специальных креплений для кабеля, то можно изготовить их самостоятельно из жестяной проводки. Коме этого возможно прибить кабель маленьким гвоздиками или прикрутить саморезами каждые 30-50 см.

Монтаж на стену

Как говорилось выше, осуществить крепление розетки можно несколькими способами, предварительно выбрав оптимальное количество портов для данного помещения.

Чтобы повесить розетку настенного типа, после установления кабеля в разъёмы, необходимо прикрепить ее заднюю стену дюбелями к стене и надеть верхнюю крышку.

Чтобы установить внутреннюю розетку, потребуется большее количество времени. После расключения кабеля нужно перфоратором просверлить отверстие в стене под розетку и подровнять его при помощи зубила и молотка.

Стена между розетками штробится. Если производится подключение интернета высокой скорости, то штробу нужно провести еще и к распределительной коробке.

В готовое отверстие в стене вставляется подрозетник и заделывается раствором из гипса. Кабель по штробе идет к установочной коробке, а от нее к розетке, которая надежно фиксируется в установочной коробке с помощью саморезов.

После окончания перечисленных работ остается только одеть верхнюю часть розетки. Несмотря на сложности монтажа, скрытый способ позволяет сохранить эстетичной помещения и избежать использования коробов и мини каналов по стенам.

Данную продукцию можно приобрести у иностранных и отечественных производителей. Лучшие сетевые розетки, которые отличаются качеством и долговечностью изготавливают такие фирмы как «Legrand», «Schneiderelectric», «Vico», «R&M» и другие.

Фото розетки rj-45

Дом ру распиновка кабеля — Яхт клуб Ост-Вест

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное – запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

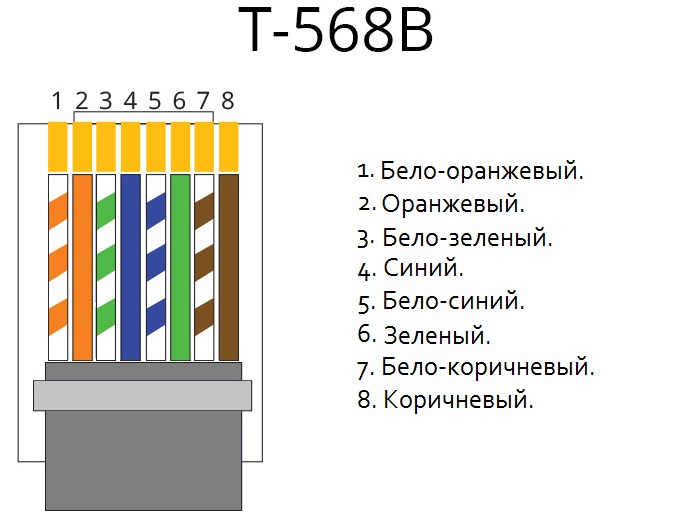

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Всё о витой паре и локальных сетях

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Кабель из 4 жил

Обычный Rj45 и экранированный

Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью щипцов

Проверяем надежность опресовки

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара». Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

Подключение	Пин-контакт (цвет) RJ-45
Стандартные схемы распиновки витой пары по прямому кабелю:	БО	О	БЗ	С	БС	З	БК	К
Цвет витой пары	Бело-оранж.	Оранж.	Бело-зелен.	Синий	Бело-синий	Зелен.	Бело-корич.	Корич.
Номер пина-контакта RJ45 витой пары	1	2	3	4	5	6	7	8

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т.д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
2. Раскручиваем витые пары и выравниваем их.
3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

Второй коннектор нужно подключить по системе:

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

Распиновка кабелей для IP-камер видеонаблюдения

Видеонаблюдение на основе цифровых технологий сегодня является лучшим решением при построении системы безопасности высокого качества. IP-камеры обладают широким функционалом и способны обеспечить надежную охрану объектов.

Однако часто при подключении таких камер возникают проблемы с правильной распиновкой кабеля. Для крепления кабеля нужен специальный обжимной инструмент — кримпер. Разъем и кабель коммутируются с помощью него. Это приспособление можно без проблем отыскать в специализированных точках продаж, которые торгуют компьютерными комплектующими. Но лучше, что бы обжим кабеля делал человек, знающий как это делать. Для этого можно обратиться в мастерскую по ремонту компьютеров. После обжатия готовые к использованию кабели называются «патч-кордами», и могут использоваться для подсоединения камеры видеонаблюдения. Если вы делаете обжим самостоятельно, то сначала с помощью ножа нужно зачистить изоляцию с одной из сторон шнура.

Нужно отметить, что сетевые кабели разделяются на два основных типа:

• Straight-through или «прямой», который может применяться для подключения коммутатора или модема к компьютеру. Здесь применяется соединение определенного контакта определенного разъема с каждым определенным контактом на другом разъеме.

• Cross-over или «нуль-хабный» позволяет осуществлять коммутацию двух компьютерных устройств посредством сетевой карты. Схема подключения здесь простая и не требуется применение какого-либо другого оборудования, к примеру, коммутатора и др. Для соединения контактов здесь применяется совсем другой способ.

Готовые кабели можно и купить, однако при этом стоит объяснить продавцу для каких именно целей он будет использован. От этого будет зависеть выбор типа кабеля.

Для IP-камер обычно используется кабель UTP (8 жил, витая пара), который имеет разъем RJ45.  Если камера устанавливается на небольшой дистанции от коммутатора (до 20м), то можно отказаться от ШВВП кабеля и вместо него использовать свободные жилы UTP кабеля. Дело в том, что при простом интернет-соединении скоростью до 100 Мбит используются лишь 1, 2, 3 и 6 проводники. Остальные провода можно использовать под питание камеры, например, синий и коричневый. Если дистанция больше, – лучше использовать ШВВП или PoE.

Процесс обжатия не сложен, главное помнить, что в разъем RJ45 вставляем жилы в следующем порядке:

Выбранные для питания коричневый и синий зачищаем и устанавливаем разъем питания. Коричневый проводник зажимаем в клемму штекера питания с пометкой «+», а синий в клемму с пометкой «–». Последовательная распиновка кабеля для IP камеры позволит в дальнейшем не ошибиться при подключении источника питания IP камеры и поможет избежать так называемой «переполюсовки», которая может испортить видеокамеру.

В случае, когда речь идет об IP-камере с WiFi, то при монтаже к камере ведем только кабель питания.

После этого обрезаем проводники до длинны 1 см и вставляем их, не меняя цветовой последовательности, в разъем RJ 45, расположив его контактной группой вверх.

Затем производим обжим кримпером, вторую сторону кабеля и пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор, видеорегистратор или компьютер, в зависимости от того, куда будет записываться видео с камер. После подключения кабеля IP камеры подключаем провод питания к источнику питания соблюдая полярность, это важно!

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько.

После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

Питание камер по PoE

Poe или Power over Ethernet – это технология, которая позволяет запитывать сетевые устройства, в том числе и цифровые камеры видеонаблюдения, по витой паре. Это значительно упрощает инсталляцию системы.

С одной стороны все камеры имеют централизованное питание и это хорошо в плане безопасности бесперебойной работы и не вмешательства в неё третьих лиц, а с другой стороны если устройство подающее электрический ток на камеру (PoE свитч) выйдет из строя, перестанет работать все. Но все же лично мое мнение PoE это огромный плюс для сетевых устройств.
Далеко не все камеры имеют функцию питание по PoE, но можно её сделать и самому. Для этого необходимо знать, что оно из себя вообще представляет: технология Power over Ethernet работает основываясь на стандарте IEEE 802. 3af, который обеспечивает ток до 400 мА при напряжении от 36 до 57 Вольт, это позволяет передать потребителю ток до 15 Вт. Данный стандарт IEEE 802.3af делит все устройства на 5 классов (от нулевого – наименьшая мощность, потребляемая устройством, по возрастанию до четвертого, соответственно самого мощного)

802.3af Стандарты PoE-A и PoE-B для сетей 100 и 1000 Мб/сек. Распиновка RJ45.

Подключение питаемого устройства происходит в несколько этапов:

1. Проводится проверка, устройством подающим напряжение, подключения ip камеры (или другого сетевого устройства) путем подачи электрического сигнала напряжением от 2.8 до 10 вольт и определяется входное сопротивление, которое должно быть от 19 до 26.5 кОм
2. Затем производится определение класса ip камеры в зависимости от потребляемой ею мощности. Если же устройство будет потреблять ток большей мощности, чем предусмотренный для данного класса, то питание будет отключено.
3. На последнем этапе проверки подаётся полное напряжение, но и здесь происходит контроль потребления. Если цифровая камера (или другое сетевое устройство) в течение 400 мс будет потреблять ток менее 5 мА или ток более 400 мА в течение 75 мс, то питание, будет отключено.
Используются две схемы передачи питание для ip камер по PoE:
В первом случае по двум незадействованным парам проводов кабеля 5е кат.

Во втором — ток подается на отвод вторичной обмотки трансформатора источника, а снимается с первичной обмотки потребителя.

Добавить комментарий

Как правильно подключить интернет кабель к розетке. Схема подключения для RJ 45. | ОбоВсем

• обычная 220 Вольт
• интернет-розетка
• телевизионная под ТВ

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж интернет розетки

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

| Newegg.com

Сетевые коммутаторы соединяют компьютеры, серверы, принтеры, камеры и другие устройства в сетях. Типичный коммутатор имеет несколько портов вывода и ввода и действует как центральный сетевой контроллер. Примите во внимание количество подключенных устройств, скорость передачи данных и поддержку нескольких протоколов, чтобы обеспечить надежность вашей сети в будущем.

— универсальные сетевые решения.

Коммутаторы обычно имеют от пяти до 52 портов, которые подходят для малых и больших сетей.Выберите автономный настольный коммутатор для создания небольшой сети, которая упрощает интернет-связь между несколькими устройствами. Выберите монтируемый в стойку коммутатор для центра обработки данных или серверной комнаты в загруженных офисных средах. KVM-переключатели позволяют подключать клавиатуру, видео и мышь к нескольким компьютерам, чтобы сэкономить столь необходимое пространство на вашем столе или место в стойке в серверной.

Коммутаторы приспосабливаются к изменениям в тенденциях бизнеса и ИТ

Бизнес-цели и процессы постоянно улучшаются, а сетевые коммутаторы позволяют быстро реагировать на новые требования.Многие коммутаторы поставляются с портами с автоматическим распознаванием, способными поддерживать подключения на 10, 100 и 1000 гигабит. Другие модели могут похвастаться оптимизированными портами 2,5 и 10 гигабит для развертывания точки доступа 802. 11ac. Модульные коммутаторы позволяют добавлять модули коммутаторов по мере необходимости для повышения гибкости. Простые модули SFP 1 Гбит / с легко заменяются для обновлений и защищают ваши вложения в коммутатор. Коммутаторы, монтируемые в стойку, объединяют несколько автономных устройств, поэтому они функционируют как единое целое с общим интерфейсом контроля, увеличивая количество доступных портов для вашей сети.

Несколько вариантов управления сетью обеспечивают положительный опыт пользователей

Существует три типа коммутаторов, которые удовлетворяют потребности вашей сети. Неуправляемые коммутаторы обеспечивают функциональность plug-and-play, что делает их идеальными для использования в небольших офисах с простыми сетевыми требованиями. Управляемые коммутаторы имеют набор расширенных функций, которые позволяют безопасно и удаленно управлять сетями и устранять их неисправности через веб-интерфейс или последовательную консоль. Коммутаторы включают в себя инструменты, которые позволяют сетевым инженерам достигать оптимальной производительности сети стабильным и надежным образом. Некоторые интеллектуальные сетевые коммутаторы позволяют пользователям настраивать такие параметры, как VLAN, для оптимизации оптимизации данных и настройки IP-телефона.

обеспечивают высочайший уровень безопасности

Безопасный доступ жизненно важен в мире, где существует множество сетевых угроз. Некоторые модели коммутаторов Gigabit Ethernet имеют надежные функции безопасности для смягчения угроз и применения политик. Преимущества безопасности включают возможность контролировать и отслеживать вашу сеть для устранения активных угроз. Списки контроля доступа (ACL) позволяют проходить критически важным данным, блокируя потенциально опасный трафик и обновления.

обеспечивают комплексные и расширенные сетевые функции

Большинство этих продуктов имеют встроенные протоколы качества обслуживания (QoS) для повышения надежности потоковой передачи мультимедиа. Коммутаторы PoE имеют сетевые порты для передачи энергии таким устройствам, как камеры видеонаблюдения, точки беспроводного доступа и телефоны VoIP. Большинство моделей коммутаторов поддерживают IP4 и IP6 для совместимости с текущими и будущими сетевыми протоколами. Ограничение скорости предотвращает ненужный трафик от перегруженных устройств.Безвентиляторная конструкция сводит к минимуму шум во время работы, а совместимость с различными проводными аксессуарами обеспечивает простую настройку.

Компьютерные сети Сетевые коммутаторы | B&H Photo Video

Подключение к сетевым коммутаторам

Если у вас есть несколько устройств, которым требуется сетевое соединение, сетевой коммутатор превращает один порт Ethernet в несколько, чтобы разместить все ваше оборудование. Коммутаторы обычно подключаются к сетевым маршрутизаторам и имеют разное количество портов RJ-45. Они предлагают прямое проводное сетевое подключение к таким устройствам, как принтеры, точки беспроводного доступа и настольные компьютеры.

Различные модели коммутаторов для больших и малых сетей

бывают разных размеров и моделей для удовлетворения потребностей сетей любого размера, независимо от того, есть ли у вас небольшая домашняя сеть или большое предприятие. Еще одна особенность, которую следует учитывать, — это скорость, которую могут обрабатывать эти коммутаторы и их порты. Некоторые передают данные со скоростью 10, 100 или 1000 мегабайт в секунду, а порты Gigabit Ethernet поддерживают более высокие скорости. В некоторых моделях даже есть гигабитные слоты расширения для дальнейшего увеличения емкости.Существуют также сетевые патч-панели для управления большим количеством подключений. Эти пронумерованные порты упрощают визуальное отслеживание подключений.

Настройка коммутатора и управление им

Некоторыми коммутаторами не нужно управлять, это означает, что они подключаются к сети и обеспечивают автоматическое соединение с каждым портом. Управляемые коммутаторы предлагают удобство удаленного интерфейса, доступ к которому осуществляется через Интернет или облако. Этот интерфейс помогает просматривать статистику и состояние коммутатора, например количество подключенных устройств и используемые порты.Вы также можете перезагрузить коммутатор удаленно. Коммутаторы меньшего размера можно разместить на столе, а более крупные обычно можно установить в стойку.

Коммутаторы с питанием через Ethernet (PoE)

Некоторые производители предоставляют питание через Ethernet. Он обеспечивает как сетевое соединение, так и электроэнергию для определенных устройств, таких как точки беспроводного доступа, устраняя необходимость во внешних источниках питания. Некоторые коммутаторы имеют специальные порты, предназначенные для PoE, а также порты без питания. Избегайте подключения устройств, подключенных к сетевым картам и адаптерам, к портам PoE.Убедитесь, что устройства, которые вы подключаете к этим портам, совместимы с PoE.

Модель 4407 Сетевой коммутатор RJ45 A / B, два порта дистанционного управления

Обзор

Удаленно управляемый сетевой коммутатор Path Way®, RJ45

• Проверенная на практике высокая надежность!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• РАЗЪЕМЫ ПОРТОВ: (4) разъемы RJ45 / F с маркировкой A, B и ОБЩИЙ.
• УПРАВЛЕНИЕ НА ПЕРЕДНЕЙ ПАНЕЛИ: (1) Ручная кнопка позволяет переключаться на месте.
• ДИСПЛЕЙ: (2) Светодиод на передней панели отображает положение переключателя и состояние питания.
• ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ: (2) розетки RJ45 на задней панели принимают последовательные данные ASCII RS232 для дистанционного управления.
• POWER: Утвержденный UL настенный блок питания 100–240 В переменного тока, 50–60 Гц обеспечивает питание устройства напряжением 12 В постоянного тока и 500 мА. Имеет 2-контактную неполяризованную вилку США.
• РАЗМЕРЫ: 5.25 дюймов Ш x 2,0 дюйма В x 7,25 дюйма (13,3 x 5,1 x 18,4 см)
• ВЕС: Приблизительно 1,2 фунта. (0,6 кг)

PathWay® Модель 4407 RJ45 A / B ПРИЛОЖЕНИЕ С ДВОЙНЫМИ ПУЛЬТАМИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ RJ45 RS232:

Идеально подходит для удаленных приложений. На рисунке приложения показано ОБЩЕЕ устройство или сеть, подключенные к ОБЩЕМУ порту RJ45, с доступом к двум другим устройствам или сетям, подключенным к портам RJ45 A и B, соответственно. Есть два удаленных порта RJ45 RS232; Устройство управления 1 подключено к порту RJ45 Remote Control 1, а Control Device 2 подключено к порту RJ45 Remote Control 2, что позволяет множественный и одновременный удаленный доступ для удаленного управления устройством с помощью команд последовательной передачи данных.

ОСОБЕННОСТИ:

• Разрешает доступ к двум сетям из одной ОБЩЕЙ сети или устройства.
• Порты коммутатора прозрачны для всех данных.
• Все (8) контактов интерфейса RJ45 переключаются через электромеханические реле отключения перед включением.
• Местное управление с помощью кнопки на передней панели.
• Удаленные команды RS232 ASCII, которые позволяют пользователю управлять положением переключателя, получать статус переключателя, запрашивать номер модели и номер версии прошивки.
• Двойные удаленные последовательные порты для множественного и одновременного удаленного доступа.
• Светодиод на передней панели отображает текущее положение и состояние питания.
• Устройство сохраняет последнее установленное положение при потере мощности и продолжает передавать данные.
• Привлекательная анодированная упаковка в виде черного ящика обеспечивает защиту от электромагнитных и радиопомех.
• Для установки коммутатора доступны кабели RJ45 нестандартной длины.
• Муниципалитеты, школы, правительство: Этот продукт включен в расписание GSA!

Одноканальный коммутатор RJ45 A / B PathWay® модели 4407 с двумя удаленными портами RS232 позволяет пользователю совместно использовать устройство интерфейса с одним портом, подключенное к порту «COMMON», среди двух других устройств, подключенных к разъему «A». и порты «B» с функцией удаленного доступа.Модель 4407 упакована в тонкий корпус настольного типа.

Коммутатором можно управлять локально, вручную нажимая кнопку на передней панели, или дистанционно с любого из двух удаленных портов последовательного интерфейса RJ45, расположенных на задней панели устройства. Светодиодный дисплей на передней панели показывает положение переключателя и состояние питания устройства.

ОПЦИЯ: МОДУЛЬ ПИТАНИЯ ШИРОКОГО ДИАПАЗОНА

(Кат. № 517277) Настольный силовой модуль, внесенный в списки CE, RoHS и UL, 100–240 В переменного тока, 50–60 Гц для использования вместо стандартного модуля питания, входящего в комплект поставки устройства.Имеет вход IEC 60320 C14. Идеально подходит для международных приложений.

его высококачественный сетевой коммутатор доступен покупателям из города, штата и федерального правительства по сниженной цене и на выгодных условиях оплаты и доставки в соответствии с графиком GSA GS-35F-0286V. Щелкните здесь, чтобы узнать подробнее о GSA.

Модель 4407 доступна для государственных закупщиков по нашему расписанию GSA GS-35F-0286V. Звоните, чтобы узнать цену и условия со скидкой.

Electro Standards может удовлетворить все ваши требования к сетевому кабелю.Щелкните здесь, чтобы перейти на нашу веб-страницу КАБЕЛИ, МЕДНАЯ СЕТЬ.

Для заказных сетевых коммутаторов позвоните в нашу дружелюбную службу поддержки клиентов по телефону 401-943-1164, напишите по адресу [email protected] или заполните нашу онлайн-форму: / Products-Custom / Copper-Switch /

На все коммутаторы данных, устройства для передачи данных и устройства для сбора данных распространяется годовая гарантия от производственных дефектов. Предел ответственности ESL ограничен стоимостью предоставленного продукта ESL.

* Цены онлайн могут быть изменены и проверены.

Вся продукция ESL доступна для экспорта.

Electro Standards приветствует международные запросы: коммутирующий оператор, прерыватель для оборудования, прерыватель для калькулятора, прерыватель для компьютера, переключатель для устройства управления.

Двухпозиционная ручная распределительная коробка с разъемом RJ45

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

Переключатель AB | Полностью экранированный металлический корпус | Резиновые ножки | Совместное использование двух устройств RJ45 с одним портом

Двухпозиционная ручная коммутационная коробка с разъемом RJ45

Двусторонняя ручная коммутационная коробка с разъемом RJ45 — это простой способ совместного использования одного разъема с двумя устройствами. Просто протяните кабель от разъема к распределительной коробке, а кабели от распределительной коробки к вашим устройствам.Этот коммутатор отлично подходит для совместного использования линии передачи данных с ПК, телефоном, банкоматом для кредитных карт, принтером и т. Д.

Характеристики:

• 2-полосный сетевой коммутатор RJ45 AB.
• Переключение между двумя устройствами RJ45 (сеть).
• Полностью экранированный металлический корпус.
• Резиновые ножки защищают рабочие поверхности от повреждений и царапин.
