Что такое керамический резонатор. Как расшифровать маркировку керамических резонаторов. Какие бывают типы керамических резонаторов. Где применяются керамические резонаторы. Как выбрать подходящий керамический резонатор для схемы.
Что такое керамический резонатор и как он работает
Керамический резонатор — это электронный компонент, используемый для генерации колебаний стабильной частоты в электронных схемах. Он представляет собой пьезоэлектрический элемент, изготовленный из специальной керамики.
Принцип работы керамического резонатора основан на пьезоэлектрическом эффекте. При подаче электрического напряжения керамический элемент начинает колебаться на определенной резонансной частоте. Эти механические колебания преобразуются обратно в электрические.
Основные преимущества керамических резонаторов:
- Низкая стоимость по сравнению с кварцевыми резонаторами
- Высокая стабильность частоты
- Компактные размеры
- Устойчивость к механическим воздействиям
- Широкий диапазон рабочих температур
Маркировка керамических резонаторов: как расшифровать обозначения
Маркировка керамических резонаторов обычно содержит следующую информацию:
- Номинальная частота
- Допустимое отклонение частоты
- Тип корпуса
- Производитель
Пример маркировки: CSB455E
Расшифровка:
- CSB — серия керамического резонатора
- 455 — номинальная частота 455 кГц
- E — допуск частоты ±0.3%
Основные типы и серии керамических резонаторов
Керамические резонаторы выпускаются в различных сериях и типах корпусов:

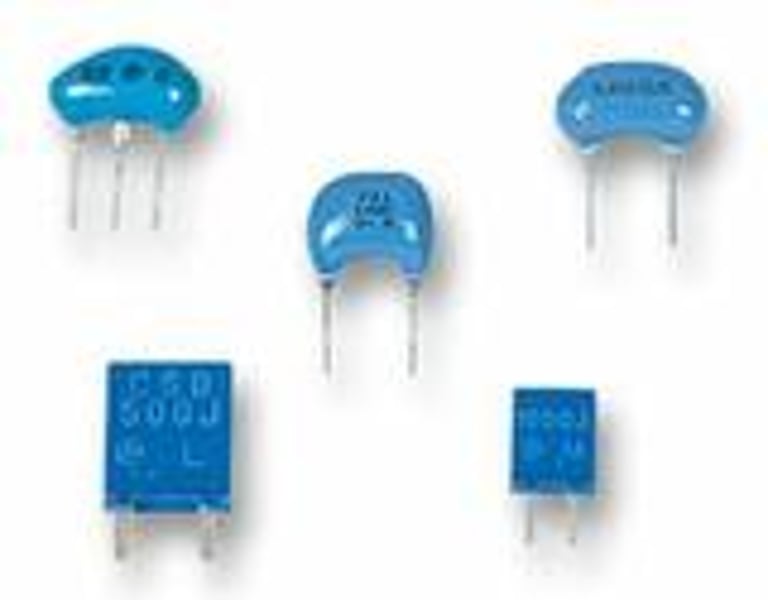

- CSA/CSB — стандартные резонаторы в корпусах DIP

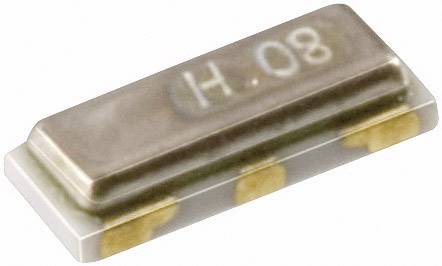

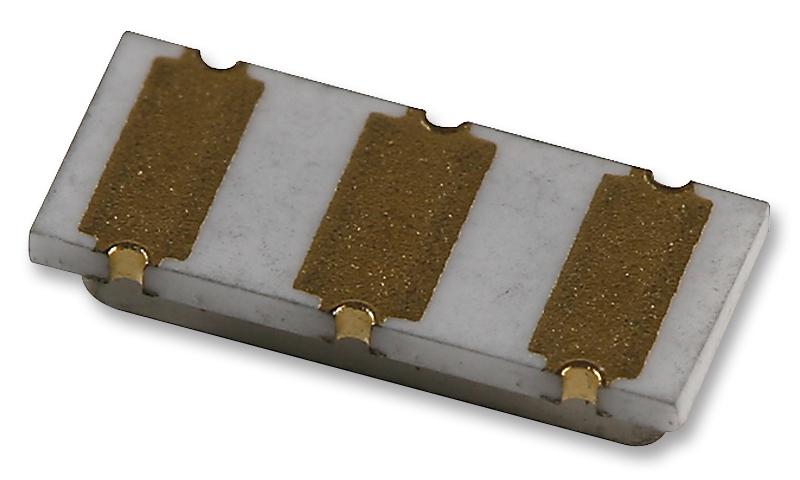

- CSTCC/CSTCR — миниатюрные резонаторы для поверхностного монтажа
- CSTCE — сверхминиатюрные резонаторы
- ZTA/ZTT — резонаторы с встроенными конденсаторами
Наиболее распространенные частоты керамических резонаторов: 455 кГц, 4 МГц, 8 МГц, 12 МГц, 16 МГц, 20 МГц.
Области применения керамических резонаторов
Керамические резонаторы широко используются в различных электронных устройствах:
- Радиоприемники и передатчики
- Пульты дистанционного управления
- Микроконтроллерные системы
- Бытовая электроника
- Автомобильная электроника
- Измерительные приборы
Сравнение керамических и кварцевых резонаторов
Керамические резонаторы имеют ряд отличий от кварцевых:
| Параметр | Керамический резонатор | Кварцевый резонатор |
|---|---|---|
| Стабильность частоты | Средняя | Очень высокая |
| Стоимость | Низкая | Высокая |
| Диапазон частот | 190 кГц — 50 МГц | 1 кГц — 200 МГц |
| Механическая прочность | Высокая | Средняя |
Как выбрать керамический резонатор для схемы
При выборе керамического резонатора необходимо учитывать следующие параметры:
- Требуемая частота
- Допустимое отклонение частоты
- Нагрузочная емкость
- Тип корпуса и способ монтажа
- Диапазон рабочих температур
- Уровень вибрации и ударов
Важно также учитывать рекомендации производителя микроконтроллера или микросхемы, с которой будет использоваться резонатор.
Особенности монтажа и подключения керамических резонаторов
При монтаже керамических резонаторов следует соблюдать ряд правил:
- Минимизировать длину проводников
- Обеспечить надежное заземление
- Избегать близкого расположения с источниками помех
- Не допускать механических напряжений на выводах
- Соблюдать температурный режим при пайке
Типовая схема подключения керамического резонатора к микроконтроллеру включает два конденсатора нагрузки, подключенные к общему проводу.
Проверка и тестирование керамических резонаторов
Для проверки работоспособности керамического резонатора можно использовать следующие методы:
- Измерение частоты с помощью частотомера
- Проверка формы сигнала осциллографом
- Измерение импеданса анализатором спектра
- Тестирование в составе рабочей схемы
При обнаружении отклонений от номинальных параметров резонатор следует заменить.
Современные тенденции в производстве керамических резонаторов
Основные направления развития керамических резонаторов:
- Уменьшение размеров и веса
- Повышение стабильности частоты
- Расширение диапазона рабочих частот
- Улучшение температурной стабильности
- Снижение энергопотребления
Ведущие производители постоянно совершенствуют технологии и выпускают новые серии резонаторов с улучшенными характеристиками.
