Практические аспекты применения конденсаторов

Добавлено 11 декабря 2019 в 00:19

Сохранить или поделиться

Конденсаторы, как и все электрические компоненты, имеют ограничения, которые необходимо учитывать для надежности и правильной работы схемы.

Рабочее напряжение конденсатора

Рабочее напряжение: поскольку конденсаторы представляют собой не более чем два проводника, разделенных изолятором (диэлектриком), вы должны обратить внимание на максимально допустимое на нем напряжение. Если приложено слишком высокое напряжение, номинальное значение «пробоя» диэлектрического материала может быть превышено, что приведет к внутреннему короткому замыканию конденсатора.

Полярность конденсатора

Полярность: некоторые конденсаторы изготавливаются таким образом, что они могут выдерживать приложенное напряжение только одной полярности, но не другой. Это связано с их конструкцией: диэлектрик представляет собой микроскопически тонкий слой изоляции, нанесенный во время изготовления на одну из пластин с помощью постоянного напряжения. Они называются электролитическими конденсаторами, и их полярность четко обозначена.

Рисунок 1 – Полярность конденсатора

Изменение полярности напряжения на электролитическом конденсаторе может привести к разрушению этого сверхтонкого диэлектрического слоя, что приведет к разрушению устройства. Однако толщина этого диэлектрика позволяет получать чрезвычайно высокие значения емкости при относительно небольшом размере корпуса. По той же причине электролитические конденсаторы имеют тенденцию иметь низкое номинальное напряжение по сравнению с другими типами конструкций конденсаторов.

Эквивалентная схема конденсатора

Эквивалентная схема: поскольку пластины в конденсаторе имеют некоторое сопротивление, и поскольку ни один диэлектрик не является идеальным изолятором, не существует такой вещи, как «идеальный» конденсатор. В реальной жизни конденсатор имеет как последовательное сопротивление, так и параллельное сопротивление (сопротивление утечки), взаимодействующие с его чисто емкостными характеристиками:

Рисунок 2 – Эквивалентная схема конденсатора

К счастью, относительно легко изготовить конденсаторы с очень маленьким последовательным сопротивлением и очень высоким сопротивлением утечки!

Физические размеры конденсатора

Для большинства применений в электронике минимальный размер является целью для разработки компонентов. Чем меньшие по размеру компоненты можно изготовить, тем большая схема может быть встроена в меньший корпус, при этом, как правило, также уменьшается вес. В случае конденсаторов существуют два основных ограничивающих фактора для минимального размера устройства: рабочее напряжение и емкость. И эти два фактора, как правило, противоречат друг другу. Для любого конкретного выбранного диэлектрического материала единственный способ увеличить номинальное напряжение конденсатора – это увеличить толщину диэлектрика. Однако, как мы видели, это приводит к уменьшению емкости. Емкость можно восстановить, увеличив площадь пластины, но это делает компонент больше. Вот почему вы не можете судить о емкости конденсатора в фарадах просто по размеру. Конденсатор любого заданного размера может быть относительно высоким по емкости и с низким рабочим напряжением, или наоборот, или иметь некоторый компромисс между двумя этими крайностями. Посмотрим для примера следующие две фотографии:

Рисунок 3 – Масляный конденсатор высокого напряжения

Это довольно большой конденсатор по физическим размерам, но он имеет довольно низкое значение емкости: всего 2 мкФ. Тем не менее, его рабочее напряжение довольно высокое: 2000 вольт! Если бы этот конденсатор был перепроектирован так, чтобы между его пластинами был более тонкий слой диэлектрика, то могло бы быть достигнуто, по крайней мере, стократное увеличение емкости, но за счет значительного снижения его рабочего напряжения. Сравните приведенную выше фотографию с приведенной ниже. Конденсатор, показанный на нижнем рисунке, представляет собой электролитический компонент, по размерам подобный приведенному выше, но с очень отличающимися значениями емкости и рабочего напряжения:

Рисунок 4 – Электролитический конденсатор

Более тонкий слой диэлектрика дает ему гораздо большую емкость (20000 мкФ) и резко снижает рабочее напряжение (постоянное напряжение 35 В, напряжение 45 В в пике).

Вот некоторые образцы конденсаторов разных типов, все по размеру меньше, чем показанные ранее:

Рисунок 5 – Керамические конденсаторыРисунок 6 – Пленочные конденсаторыРисунок 7 – Электролитические конденсаторыРисунок 8 – Танталовые конденсаторы

Электролитические и танталовые конденсаторы являются полярными (чувствительны к полярности) и всегда помечаются как таковые. У электролитических конденсаторов отрицательные (-) выводы отмечаются стрелками на корпусе. У некоторых полярных конденсаторов полярность обозначена на положительном выводе. У большого электролитического конденсатора на 20 000 мкФ, показанного выше, положительный (+) вывод помечен знаком «плюс». Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, потому что эти типы являются неполярными (они не чувствительны к полярности).

Конденсаторы являются очень распространенными компонентами в электронных схемах. Внимательно посмотрите на следующую фотографию – каждый компонент, обозначенный на печатной плате буквой «С», является конденсатором:

Рисунок 9 – Конденсаторы на сетевой карте

Некоторые конденсаторы на плате – это стандартные электролитические конденсаторы: C30 (верхняя часть платы, в центре) и C36 (левая сторона, 1/3 от вершины). Некоторые другие представляют собой особый вид электролитических конденсаторов, называемый танталовым, потому что именно этот тип металла используется для изготовления пластин. Танталовые конденсаторы имеют относительно высокую емкость для своих физических размеров. На плате, показанной выше, танталовые конденсаторы: C14 (чуть ниже слева от C30), C19 (непосредственно под R10, который ниже C30), C24 (нижний левый угол платы) и C22 (внизу справа).

Примеры еще меньших по размеру конденсаторов можно увидеть на этой фотографии:

Рисунок 10 – Конденсаторы на жестком диске

Конденсаторы на этой печатной плате из соображений экономии места являются «устройствами поверхностного монтажа», как и все резисторы. В соответствии с соглашением о маркировке компонентов конденсаторы могут быть идентифицированы по меткам, начинающимся с буквы «C».

Оригинал статьи:

Теги

Алюминиевый электролитический конденсаторКерамический конденсаторКонденсаторТипы конденсаторовЭлектролитический конденсаторЭлектронные компоненты

Сохранить или поделиться

Как определить номинал керамического конденсатора

Автор admin На чтение 17 мин Просмотров 8 Опубликовано

Сегодня на рынке электронных компонентов существует много разных типов конденсаторов, и каждый тип обладает своими собственными преимуществам и недостатками. Некоторые способны работать при высоких напряжениях, другие отличаются значительной емкостью, у третьих мала собственная индуктивность, а какие-то характеризуются исключительно малым током утечки. Все эти факторы определяют области применения конденсаторов конкретных типов.

Рассмотрим, какие же бывают типы конденсаторов. Вообще их очень много, но здесь мы рассмотрим основные популярные типы конденсаторов, и разберемся, как этот тип определить.

Конденсаторы алюминиевые электролитические, например К50-35 или К50-29, состоят из двух тонких полосок алюминия, скрученных в рулон, между которыми в качестве диэлектрика помещается пропитанная электролитом бумага. Рулон помещается в герметичный алюминиевый цилиндр, на одном из торцов которого (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.

Ёмкость электролитических конденсаторов измеряется микрофарадами, и может быть от 0.1 мкф до 100 000 мкф. Значительная емкость электролитических конденсаторов, по сравнению с другими типами конденсаторов, и является их главным преимуществом. Максимальное рабочее напряжение электролитических конденсаторов может достигать 500 вольт. Максимально допустимое рабочее напряжение, как и емкость конденсатора, указываются на его корпусе.

Есть у этого типа конденсаторов и недостатки. Первый из которых — полярность. На корпусе конденсатора отрицательный вывод помечен знаком минус, именно этот вывод должен быть, при работе конденсатора в схеме под более низким потенциалом, чем другой, или конденсатор не сможет нормально накапливать заряд, и скорее всего взорвется, или будет в любом случае испорчен, если долго держать его под напряжением неверной полярности.

Именно по причине полярности, электролитические конденсаторы применимы лишь в цепях постоянного или пульсирующего тока, но никак не напрямую в цепях переменного тока, только выпрямленным напряжением можно заряжать электролитические конденсаторы.

Второй недостаток конденсаторов этого типа — высокий ток утечки. По этой причине не получится использовать электролитический конденсатор для длительного хранения заряда, но он вполне подойдет в качестве промежуточного элемента фильтра в активной схеме.

Третьим недостатком является то, что емкость конденсаторов этого типа снижается с ростом частоты (пульсирующего тока), но эта проблема решается установкой на платах параллельно электролитическому конденсатору еще и керамического конденсатора сравнительно небольшой емкости, обычно в 10000 меньшей, чем у стоящего рядом электролитического.

Теперь поговорим о танталовых конденсаторах. Примером могут служить К52-1 или smd А. В их основе пентаоксид тантала. Суть в том, что при окислении тантала образуется плотная не проводящая оксидная пленка, толщину которой можно технологически контролировать.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода. Технологическая цепочка при производстве довольно сложна. В начале создают анод из чистого прессованного танталового порошка, который спекают в глубоком вакууме при температуре от 1300 до 2000°C, чтобы получилась пористая структура.

Затем, путем электрохимического окисления, на аноде формируют диэлектрик в виде пленки пентаоксида тантала, толщину которой регулируют меняя напряжение в процессе электрохимического окисления, в результате толщина пленки получается всего от сотен до тысяч ангстрем, но пленка имеет такую структуру, что обеспечивает высокое электрическое сопротивление.

Следующий этап — формирование электролита, которым выступает полупроводник диоксид марганца. Солями марганца пропитывают танталовый пористый анод, затем его подвергают нагреву, чтобы диоксид марганца появился на поверхности; процесс повторяют несколько раз до получения полного покрытия. Полученную поверхность покрывают слоем графита, затем наносят серебро — получается катод. Структуру затем помещают в компаунд.

Танталовые конденсаторы похожи свойствами на алюминиевые электролитические, однако имеют особенности. Их рабочее напряжение ограничено 100 вольтами, емкость не превышает 1000 мкф, собственная индуктивность у них меньше, поэтому применяются танталовые конденсаторы и на высоких частотах, достигающих сотен килогерц.

Недостаток их заключается в крайней чувствительности к превышению максимально допустимого напряжения, по этой причине танталовые конденсаторы выходят из строя чаще всего из-за пробоя. Линия на корпусе танталового конденсатора обозначает положительный электрод — анод. Выводные или SMD танталовые конденсаторы можно встретить на современных печатных платах многих электронных устройств.

Керамические однослойные дисковые конденсаторы, например типов К10-7В, К10-19, КД-2, отличаются относительно большой емкостью (от 1 пф до 0,47 мкф) при малых размерах. Их рабочее напряжение лежит в диапазоне от 16 до 50 вольт. Их особенности: малые токи утечки, низкая индуктивность, дающая им возможность работать при высоких частотах, а также малые размеры и высокая температурная стабильность емкости. Такие конденсаторы успешно работают в цепях постоянного, переменного и пульсирующего тока.

Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА. Керамические конденсаторы устойчивы в внешним факторам, таким как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.

Керамические дисковые конденсаторы широко применяются в сглаживающих фильтрах источников питания, при фильтрации помех, в цепях межкаскадной связи, и почти во всех радиоэлектронных устройствах.

Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф.

Керамические многослойные конденсаторы, например К10-17А или К10-17Б, в отличие от однослойных, имеют в своей структуре чередующиеся тонкие слои керамики и металла. Их емкость поэтому больше, чем у однослойных, и может легко достигать нескольких микрофарад. Максимальное напряжение также ограничено здесь 50 вольтами. Конденсаторы этого типа способны, так же как и однослойные, исправно работать в цепях постоянного, переменного и пульсирующего тока.

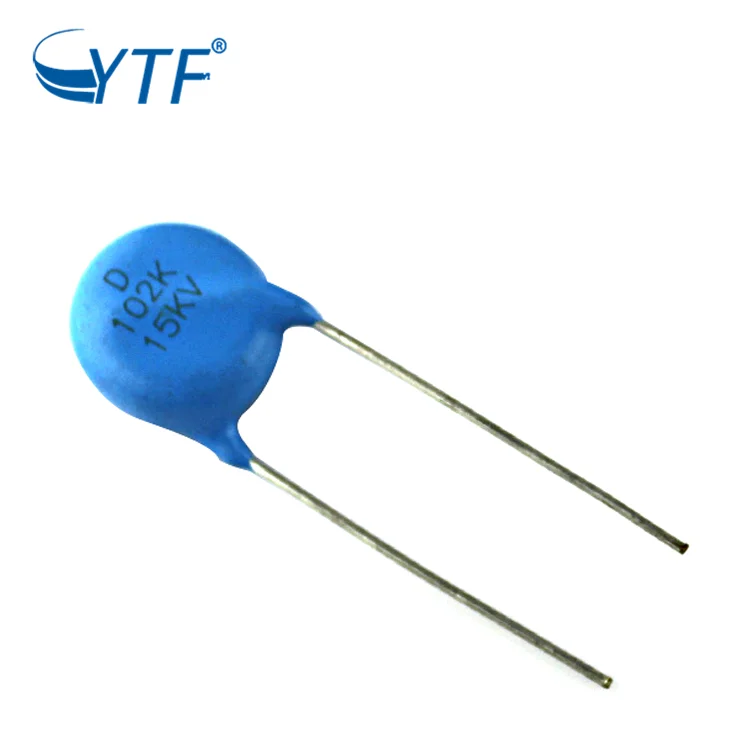

Высоковольтные керамические конденсаторы способны работать при высоком напряжении от 50 до 15000 вольт. Их емкость лежит в диапазоне от 68 до 100 нф, и работать такие конденсаторы могут в цепях постоянного, переменного или пульсирующего тока.

Их можно встретить в сетевых фильтрах в качестве X/Y конденсаторов, а также в схемах вторичных источников питания, где они используются для устранения синфазных помех и поглощения шума если схема высокочастотная. Порой без применения этих конденсаторов, выход из строя устройства может угрожать жизни людей.

Особый тип высоковольтных керамических конденсаторов — конденсатор высоковольтный импульсный, применяемый для мощных импульсных режимов. Примером таких высоковольтных керамических конденсаторов являются отечественные К15У, КВИ и К15-4. Эти конденсаторы способны работать под напряжением до 30000 вольт, а высоковольтные импульсы могут следовать с высокой частотой, до 10000 импульсов в секунду. Керамика обеспечивает надежные диэлектрические свойства, а особая форма конденсатора и расположение обкладок препятствует пробою снаружи.

Такие конденсаторы весьма популярны в качестве контурных в мощной радиоаппаратуре и очень приветствуются, например, тесластроителями (для конструирования катушек Тесла на искровом промежутке или на лампах, – SGTC, VTTC).

Полиэстеровые (полиэтилентерефталат, лавсан) конденсаторы, например K73-17 или CL21, на основе металлизированной пленки широко применяются в импульсных блоках питания и электронных балластах. Их корпус из эпоксидного компаунда придает конденсаторам влагостойкости, теплостойкости и делает их устойчивыми к воздействию агрессивных сред и растворителей.

Полиэстеровые конденсаторы выпускаются емкостью от 1 нф до 15 мкф, и рассчитаны на напряжение от 50 до 1500 вольт. Их отличает высокая температурная стабильность при высокой емкости и небольших размерах. Цена полиэстеровых конденсаторов не высока, поэтому они весьма популярны во многих электронных устройствах, в частности в балластах энергосберегающих ламп.

Маркировка конденсатора содержит на конце букву, обозначающую допуск по отклонению емкости от номинальной, а также букву и цифру в начале маркировки, обозначающие допустимое максимальное напряжение, например 2А102J – конденсатор на максимальное напряжение 100 вольт, емкостью 1 нф, допустимое отклонение емкости +-5%. Таблицы для расшифровки маркировки можно легко найти в интернете.

Широкий диапазон емкостей и напряжений, дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсного токов.

Полипропиленовые конденсаторы, например К78-2, в отличие от полиэстеровых, в качестве диэлектрика имеют полипропиленовую пленку. Конденсаторы этого типа выпускаются емкостью от 100 пф до 10 мкф, а напряжение может достигать 3000 вольт.

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tgδ может не превышать 0,001. Такие конденсаторы широко используются, например, в индукционных нагревателях, и могут работать на частотах измеряемых десятками и даже сотнями килогерц.

Отдельного упоминания заслуживают пусковые полипропиленовые конденсаторы, такие например, как CBB-60. Эти конденсаторы используют для пуска асинхронных двигателей переменного тока. Они наматываются металлизированной полипропиленовой пленкой на пластиковый сердечник, затем рулон заливается компаундом.

Корпус конденсатора выполнен из материала не поддерживающего горение, то есть конденсатор полностью пожаробезопасный и подходит для работы в тяжелых условиях. Выводы могут быть как проводными, так и под клеммы и под болт. Очевидно, конденсаторы этого типа предназначены для работы на промышленной сетевой частоте.

Пусковые конденсаторы выпускаются на переменное напряжение от 300 до 600 вольт, а диапазон типичных емкостей — от 1 до 1000 мкф.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

  • Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.
  • Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

  • первые две цифры обозначают первые две цифры емкости;
  • третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
  • такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

  • Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.
  • Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
  • первые два цвета означают емкость в пикофарадах;
  • третий цвет показывает количество нулей, которые необходимо дописать;
  • четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.
ЦветЗначение
Черный
Коричневый1
Красный2
Оранжевый3
Желтый4
Зеленый5
Голубой6
Фиолетовый7
Серый8
Белый9
  • Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.

Заключение

Чем меньше конденсатор, тем более компактной записи он требует. Однако современное производство способно нанести на корпус достаточно маленькие значения, расшифровка которых выполняется вышеописанными способами. Внимательно проверяйте полученные значения во избежание поломки собранной электрической цепи.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

кодпикофарады, пФ, pFнанофарады, нФ, nFмикрофарады, мкФ, μF
1091.0 пФ
1591.5 пФ
2292.2 пФ
3393.3 пФ
4794.7 пФ
6896.8 пФ
10010 пФ0.01 нФ
15015 пФ0.015 нФ
22022 пФ0.022 нФ
33033 пФ0.033 нФ
47047 пФ0.047 нФ
68068 пФ0.068 нФ
101100 пФ0.1 нФ
151150 пФ0.15 нФ
221220 пФ0.22 нФ
331330 пФ0.33 нФ
471470 пФ0.47 нФ
681680 пФ0.68 нФ
1021000 пФ1 нФ
1521500 пФ1.5 нФ
2222200 пФ2.2 нФ
3323300 пФ3.3 нФ
4724700 пФ4.7 нФ
6826800 пФ6.8 нФ
10310000 пФ10 нФ0.01 мкФ
153 15000 пФ15 нФ0.015 мкФ
223 22000 пФ22 нФ0.022 мкФ
333 33000 пФ33 нФ0.033 мкФ
473 47000 пФ47 нФ0.047 мкФ
683 68000 пФ68 нФ0.068 мкФ
104100000 пФ100 нФ0.1 мкФ
154150000 пФ150 нФ0.15 мкФ
224220000 пФ220 нФ0.22 мкФ
334330000 пФ330 нФ0.33 мкФ
474470000 пФ470 нФ0.47 мкФ
684680000 пФ680 нФ0.68 мкФ
1051000000 пФ1000 нФ1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировказначениемаркировказначениемаркировказначениемаркировказначение
A1.0J2.2S4.7a2.5
B1.1K2.4T5.1b3.5
C1.2L2.7U5.6d4.0
D1.3M3.0V6.2e4.5
E1.5N3.3W6.8f5.0
F1.6P3.6X7.5m6.0
G1.8Q3.9Y8.2n7.0
H2.0R4.3Z9.1t8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

букваeGJACDEVH (T для танталовых)
напряжение2,5 В4 В6,3 В10 В16 В20 В25 В35 В50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

КодЕмкость [пФ]Емкость [нФ]Емкость [мкФ]
1091,00,0010,000001
1591,50,00150,000001
2292,20,00220,000001
3393,30,00330,000001
4794,70,00470,000001
6896,80,00680,000001
100*100,010,00001
150150,0150,000015
220220,0220,000022
330330,0330,000033
470470,0470,000047
680680,0680,000068
1011000,10,0001
1511500,150,00015
2212200,220,00022
3313300,330,00033
4714700,470,00047
6816800,680,00068
10210001,00,001
15215001,50,0015
22222002,20,0022
33233003,30,0033
47247004,70,0047
68268006,80,0068
10310000100,01
15315000150,015
22322000220,022
33333000330,033
47347000470,047
68368000680,068
1041000001000,1
1541500001500,15
2242200002200,22
3343300003300,33
4744700004700,47
6846800006800,68
105100000010001,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

КодЕмкость[пФ]Емкость[нФ]Емкость[мкФ]
16221620016,20,0162
47534750004750,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

КодЕмкость [мкФ]
R10,1
R470,47
11,0
4R74,7
1010
100100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

КодЕмкость
p100,1 пФ
Ip51,5 пФ
332p332 пФ
1НО или 1nО1,0 нФ
15Н или 15n15 нФ
33h3 или 33n233,2 нФ
590H или 590n590 нФ
m150,15мкФ
1m51,5 мкФ
33m233,2 мкФ
330m330 мкФ
1mO1 мФ или 1000 мкФ
10m10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

КодЕмкость [мкФ]Напряжение [В]
А61,016/35
А7104
АА71010
АЕ71510
AJ62,210
AJ72210
AN63,310
AN73310
AS64,710
AW66,810
СА71016
СЕ61,516
СЕ71516
CJ62,216
CN63,316
CS64,716
CW66,816
DA61,020
DA71020
DE61,520
DJ62,220
DN63,320
DS64,720
DW66,820
Е61,510/25
ЕА61,025
ЕЕ61,525
EJ62,225
EN63,325
ES64,725
EW50,6825
GA7104
GE7154
GJ7224
GN7334
GS64,74
GS7474
GW66,84
GW7684
J62,26,3/7/20
JA7106,3/7
JE7156,3/7
JJ7226,3/7
JN63,36,3/7
JN7336,3/7
JS64,76,3/7
JS7476,3/7
JW66,86,3/7
N50,3335
N63,34/16
S50,4725/35
VA61,035
VE61,535
VJ62,235
VN63,335
VS50,4735
VW50,6835
W50,6820/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Тема 5. Курс «Настройка и регулировка электронной аппаратуры»

Курс «Настройка и регулировка электронной аппаратуры»
Тема 5.
«Конденсаторы»


Конденсаторы
Основные функции
■ элемент частотного фильтра
■ элемент поддержки мощности
■ развязка по постоянному напряжению
Основной параметр: ёмкость (capacitance),
измеряется в Фарадах (Ф, F). В электронике встречаются
номиналы конденсаторов от 1pF ( пикоФарада ,
1/1000000000000 доли Фарада) до сотен Фарад
(технология supercap double layer). Керамические
конденсаторы в этой шкале находятся от 1pF и до 10 μF
(микроФарад, 1/1000000 F). Электролитические и
танталовые конденсаторы занимают нишу от 1 μF до 10000 μF.
Значения ёмкости от 10F вплоть до 1000F принадлежат
специальным конденсаторам supercap double layer.

Керамические конденсаторы, как ясно из их названия,
используют в качестве диэлектрика специальные виды керамики
с высоким коэффициентом диэлектрической проницаемости.
У этого вида конденсаторов нет полярности, низкий ESR.
Керамические конденсаторы производятся как в корпусах как
поверхностного монтажа, так и навесного. Стойкость к
температурам у этого вида конденсаторов зависит от
конкретного вида применяемого диэлектрика. Например,
диэлектрик X5R – от -10 до +40 градусов, а X7R – от -40
до +85 градусов. Максимальное напряжение, на которое
рассчитан керамический конденсатор , зависит от его
геометрических параметров и ёмкости. Крупнее корпус —
ольше напряжение, больше ёмкость – меньше напряжение.
У керамических конденсаторов поверхностного монтажа корпус
обычно коричневого или жёлтого цвета, без маркировки,
которая наносится на упаковку (бобину с бумажной лентой
для оборудования автоматического монтажа).
Электролитические конденсаторы обычно имеют цилиндрический
корпус, который тем крупнее, чем больше ёмкость. Подавляющее
большинство электролитических конденсаторов рассчитаны на
навесной монтаж, хотя и встречаются SMD модификации.
Отличительная черта электролитических конденсаторов – наличие
полярности. Электролитические конденсаторы различаются по
скорости заряда-разряда, что отражается в их ESR параметре.
Чем ниже ESR, тем качественнее конденсатор. На корпусе
электролитических конденсаторов маркируется емкость,
напряжение, температурный диапазон и указывается полярность
– обычно полосой у отрицательного вывода.
Танталовые конденсаторы обычно имеют параллелепипедовидный
SMD корпус, который тем крупнее, чем больше ёмкость. Размеры
стандартизированы от type-A (самый мелкий) до type-E (наиболее
крупный). Танталовые конденсаторы имеют средний ESR, и служат
заменой электролитических конденсаторов там, где требуются
небольшие размеры и низкий профиль. Поскольку танталовые
конденсаторы дороже электролитических, они используются в
приборах более высокого ценового сегмента. Танталовые
конденсаторы так же имеют полярность, на корпусе положительный
электрод обычно отмечается чертой. Так же на корпусе
маркируется ёмкость и напряжение.

Конденсаторы supercap double layer самый новый вид
конденсаторов, его главные характеристики: чтезвычайно
высокая ёмкость (десятки-сотни Фарад), быстрый заряд/разряд,
но очень низкое рабочее напряжение (около 2 вольт).
У конденсаторов supercap double layer есть полярность,
их основное назначение — служить заменой аккумуляторам в
подходящих для этого приборах.
Переменные/подстроечные конденсаторы – конденсаторы, меняющие
свою ёмкость с помощью изменения площади пересечения пластин.
Обычно это достигается вращением металлических сегментов на оси.
Ёмкости — десятки – сотни пикоФарад. Использовались для
настройки колебательных контуров антенн и фильтров, но всё
больше заменяются в современной технике цифровыми генераторами
частот.


На сборочное производство электронных устройств конденсаторы
обычно поставляются в специальных бумажных лентах на бобинах
для установки на станки автоматического монтажа.

[email protected]

Телефон администратора этой странички: +7 9827458948.


Маркировка конденсаторов. Введение в электронику

— один из самых распространенных электронных компонентов. Существует множество разных типов конденсаторов, которые классифицируют по различным свойствам.

В основном типы конденсаторов разделяют:

  • По характеру изменения емкости — постоянной емкости, переменной емкости и подстроечные.
  • По материалу диэлектрика — воздух, металлизированная бумага, слюда, тефлон, поликарбонат, оксидный диэлектрик (электролит).
  • По способу монтажа — для печатного или навесного монтажа.

Керамические конденсаторы

Керамические конденсаторы или керамические дисковые конденсаторы сделаны из маленького керамического диска, покрытого с двух сторон проводником (обычно серебром).

Карамические конденсаторы

Благодаря довольно высокой относительной диэлектрической проницаемости (от 6 до 12) керамические конденсаторы могут вместить достаточно большую емкость при относительно малом физическом размере. Диапазон емкости этого типа конденсаторов — от нескольких пикоФарад (пФ или pF) до нескольких микроФарад (мФ или uF). Однако их номинальное напряжение, как правило, невысокое.

Маркировка керамических конденсаторов обычно представляет собой трехзначный числовой код, обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости. Третья цифра указывает количество нулей, которые нужно добавить.


Например, маркировка 103 на керамическом конденсаторе означает 10 000 пикоФарад или 10 наноФарад. Соответственно, маркировка 104 будет означать 100 000 пикоФарад или 100 наноФарад и.т.д. Иногда к этому коду добавляют буквы, обозначающие допуск. Например, J = 5%, K = 10%, M = 20%.

Емкость конденсатора зависит от площади обкладок . Для того чтобы компактно вместить большую площадь, используют пленочные конденсаторы. Здесь применяют принцип «многослойности». Т.е. создают много слоев диэлектрика, чередующегося слоями обкладок. Однако с точки зрения электричества, это такие же два проводника разделенные диэлектриком, как и у плоского керамического конденсатора.

В качестве диэлектрика пленочных конденсаторов обычно используют тефлон, металлизированную бумагу, майлар, поликарбонат, полипропилен, полиэстер. Диапазон емкости этого типа конденсаторов составляет примерно от 5pF (пикофарад) до 100uF (микрофарад). Диапазон номинального напряжения пленочных конденсаторов достаточно широк. Некоторые высоковольтные конденсаторы этого типа достигают более 2000 вольт.

Различают два вида пленочных конденсаторов по способу размещения слоев диэлектрика и обкладок – радиальные и аксиальные .


Радиальный и аксиальный тип пленочных конденсаторов

Маркировка емкости пленочных конденсаторов происходит по тому же принципу что и керамических. Это трехзначный числовой код, обозначающий значение емкости в пикофарадах. Первые две цифры указывают значение емкости. Третья цифра указывает количество нулей, которые нужно добавить. Иногда к этому коду добавляют буквы, обозначающие допуск. Например, J = 5%, K = 10%, M = 20%. Например 103J означает 10 000 пикоФарад +/- 5% или 10 наноФарад +/-5%.

Однако довольно часто разные производители кроме значения емкости и точности добавляют символы номинального напряжения, температуры, серии, класса, корпуса, и других особых характеристик. Данные символы могут отличатся и быть размещены в разном порядке, в зависимости от производителя. Поэтому для разшифровки маркировки пленочных конденсаторов желательно пользоваться документацией (Datasheets) .

Обычно используются когда требуется большая емкость. Конструкция этого типа конденсаторов похожа на конструкцию пленочных, только здесь вместо диэлектрика используется специальная бумага, пропитанная электролитом. Обкладки конденсатора создаются из алюминия или тантала.

Обратим внимание, что электролит хорошо проводит электрический ток! Это полностью противоречит принципу устройства конденсатора, где два проводника должны быть разделены диэлектриком.

Дело в том, что слой диэлектрика создается уже после изготовления конструкции компонента. Через конденсатор пропускают ток, и в результате электролитического окисления на одной из обкладок появляется тонкий слой оксида алюминия или оксида тантала (в зависимости из какого металла состоит обкладка). Этот слой представляет собой очень тонкий и эффективный диэлектрик, позволяющий электролитическим конденсаторам превосходить по емкости в сотни раз «обычные» пленочные конденсаторы.

Недостатком вышеописанного процесса окисления является полярность конденсатора. Оксидный слой обладает свойствами односторонней проводимости. При неправильном подключении напряжения оксидный слой разрушается, и через конденсатор может пойти большой ток. Это приведет к быстрому нагреву и разширению электролита, в результате чего может произойти взрыв конденсатора! Поэтому необходимо всегда соблюдать полярность при подключении электролитического конденсатора

. В связи с этим на корпусе компонента производители указывают куда подключать минус.

По причине своей полярности электролитические конденсаторы не могут быть использованы в цепях с переменным током. Но иногда можно встретить компоненты состоящие из двух конденсаторов, соединенными минус-к-минусу и формирующие «не полярные» конденсаторы. Их можно использовать в цепях с переменным током малого напряжения.

Емкость алюминиевых электролитических конденсаторов в колеблется основном от 1 мкФ до 47000 мкФ. Номинальное напряжение — от 5В до 500В. Допуск обычно довольно большой — 20%.

Танталовые конденсаторы физически меньше алюминиевых аналогов. Вдобавок электролитические свойства оксида тантала лучше чем оксида алюминия — у танталовых конденсаторов значительно менше утечка тока и выше стабильность емкости. Диапазон типичных емкостей от 47нФ до 1500мкФ.

Танталовые электролитические конденсаторы также являются полярными, однако лучше переносят неправильное подключение полярности чем их алюминиевые аналоги. Вместе с тем, диапазон типичных напряжений танталовых компонентов значительно ниже – от 1В до 125В.

Широко используются в устройствах, где часто требуется настройка во время работы — приемниках, передатчиках, измерительных приборах, генераторах сигналов, аудио и видео аппаратуре. Изменение емкости конденсатора позволяет влиять на характеристики проходящего через него сигнала (форму, частоту, амплитуду и т.д.).

Емкость может менятся механическим способом, электрическим напряжением (вариконды), и с помощью температуры (термоконденсаторы). В последнее время во многих областях вариконды вытесняются варикапами (диодами с переменной емкостью).

Под названием «переменные конденсаторы» обычно имеют ввиду компоненты с механическим изменением емкости. Управление емкостю здесь достигается путем изменения площади обкладок. Обкладки в переменных конденсаторах состоят из множества пластин с воздушным пространством между ними в качестве диэлектрика.

Часть пластин фиксированная, часть подвижная. Положение подвижных пластин по отношению к фиксированным определяет общую емкость конденсатора. Чем больше общая площадь пластин тем больше емкость.


Подстроечные конденсаторы

Подстроечные конденсаторы используются при разовом или периодическом регулировании емкости, в отличии от «стандартных» переменных конденсаторов, где емкость меняется в «режиме реального времени». Такая настройка предназначена для самих производителей аппаратуры, а не для ее пользователей, и выполняется специальной настроечной отверткой. Обычная стальная отвертка не подходит, так как может повлиять на емкость конденсатора. Емкость подстроечных конденсаторов как правило невелика – до 500 пикоФарад.

Способ монтажа конденсаторов

Конденсаторы разделяют по способу монтажа на компоненты для навесного монтажа и для печатного монтажа (SMD или чип-конденсаторы). У компонентов для навесного монтажа есть выводы в виде «ножек». У конденсаторов для печатного монтажа выводами служит часть их поверхности.

Конденсатор представляет собой две пластины, разделенные слоем диэлектрика. Если к обкладкам положить постоянное напряжение, то одна пластина зарядится положительно, другая отрицательно. После отключения конденсатора заряды на обкладках сохранятся, что позволяет использовать этот прибор в качестве накопителя электрической энергии. Количество накопленной энергии (емкость) зависит от площади обкладок, их материала, свойств и типа диэлектрика, проложенного между обкладками. Основная единица измерения емкости – фарад (Ф). Это достаточно большая величина, на практике обычно используются доли фарада — микрофарад (мкФ), нанофарад (нФ), пикофарад (пФ).

1Ф = 1000000мкФ;
1мкФ = 1000нФ;
1нФ = 1000 пФ.

Второй параметр любого конденсатора, который очень важен – номинальное (рабочее) напряжение конденсатора. Это напряжение, подводимое к обкладкам, превышать которое нельзя, иначе конденсатор выйдет из строя. Напряжение в вольтах и емкость нередко обозначаются на корпусе самого конденсатора.

Следующий параметр присущ не всем типам конденсаторов – полярность. Если конденсатор полярный, то к его выводам можно прикладывать только постоянное напряжение, причем «+» источника на положительную обкладку, «-» – на отрицательную. Полярность тоже обозначается на корпусе, чаще маркировкой одного вывода (либо «+» либо «-«).

Вот так полярность обозначается на smd-конденсаторах

Полоска «минусов» расположена напротив вывода «-«

А на отечественных конденсаторах «плюсик» может стоять прямо на корпусе (сбоку или на торце)

У этого типа «минус» всегда на корпусе

Если конденсатор неполярный, то он может работать в цепях переменного и постоянного тока, причем во втором случае за полярностью напряжения следить не нужно.

На электрических схемах конденсаторы обозначаются следующим образом:

Здесь слева неполярный конденсатор, а второе и третье обозначение соответствует полярному конденсатору, причем на третьем рисунке знак «+» может отсутствовать.

И в качестве примера:

Конденсаторы на схемах обозначаются символом С, таким образом конденсатор С1 — неполярный емкостью 100 нанофарад, С2 — полярный, емкостью 30 микрофарад на номинальное напряжение 15 В.

Важно! Заменить конденсатор можно любым подходящей емкости и соответствующего типа, но на напряжение НЕ НИЖЕ указанного на схеме. Выше — пожалуйста.

Конденсатор

Основа конструкции конденсатора — две токопроводящие обкладки, между которыми находится диэлектрик

Слева — конденсаторы для поверхностного монтажа; справа — конденсаторы для объёмного монтажа; сверху — керамические; снизу — электролитические.

Различные конденсаторы для объёмного монтажа

Свойства конденсатора

Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора), по окончании переходного процесса ток через конденсатор не течет, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора.

где — мнимая единица , — частота протекающего синусоидального тока, — ёмкость конденсатора. Отсюда также следует, что реактивное сопротивление конденсатора равно: . Для постоянного тока частота равна нулю, следовательно, реактивное сопротивление конденсатора бесконечно (в идеальном случае).

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 10 6 пФ) и пикофарадах, но нередко и в нанофарадах. При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, т.е. постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения (пикоФарад). Для , а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ). Например так: «10 мк x 10 В». Для указывают диапазон изменения ёмкости, например так: «10 – 180». В настоящее время изготавливаются конденсаторы с номинальными ёмкостями из десятичнологарифмических рядов значений Е3, Е6, Е12, Е24 , т.е. на одну декаду приходится 3, 6, 12, 24 значения, так, чтобы значения с соответствующим допуском (разбросом) перекрывали всю декаду.

Характеристики конденсаторов

Основные параметры

Ёмкость

Основной характеристикой конденсатора является его ёмкость . В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = C U ). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до сотен микрофарад . Однако существуют конденсаторы с ёмкостью до десятков фарад.

Ёмкость плоского конденсатора, состоящего из двух параллельных металлических пластин площадью каждая, расположенных на расстоянии друг от друга, в системе СИ выражается формулой: , где — относительная диэлектрическая проницаемость среды, заполняющей пространство между пластинами (эта формула справедлива, лишь когда много меньше линейных размеров пластин).

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

Если у всех параллельно соединённых конденсаторов расстояние между обкладками и свойства диэлектрика одинаковы, то эти конденсаторы можно представить как один большой конденсатор, разделённый на фрагменты меньшей площади.

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы. Общая ёмкость батареи последовательно соединённых конденсаторов равна

или

Эта ёмкость всегда меньше минимальной ёмкости конденсатора, входящего в батарею. Однако при последовательном соединении уменьшается возможность пробоя конденсаторов, так как на каждый конденсатор приходится лишь часть разницы потенциалов источника напряжения.

Если площадь обкладок всех конденсаторов, соединённых последовательно, одинакова, то эти конденсаторы можно представить в виде одного большого конденсатора, между обкладками которого находится стопка из пластин диэлектрика всех составляющих его конденсаторов.

Удельная ёмкость

Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.

Номинальное напряжение

Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах.

Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается.

Полярность

Конденсаторы, разрушившиеся без взрыва из-за температуры и напряжения, не соответствующих рабочим.

Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения (актуально для импульсных устройств). Для уменьшения повреждений других деталей и травматизма персонала в современных конденсаторах большой ёмкости устанавливают клапан или выполняют насечку на корпусе (часто можно заметить её в форме буквы X, K или Т на торце). При повышении внутреннего давления открывается клапан или корпус разрушается по насечке, испарившийся электролит выходит в виде едкого газа, и давление спадает без взрыва и осколков.

Реальные конденсаторы, помимо ёмкости, обладают также собственными сопротивлением и индуктивностью . С высокой степенью точности, эквивалентную схему реального конденсатора можно представить следующим образом:

Э лектрические конденсаторы служат для накопления электроэнергии. Простейший конденсатор состоит из двух металлических пластин — обкладок и диэлектрика находящегося между ними. Если к конденсатору подключить источник питания, то на обкладках возникнут разноименные заряды и появится электрическое поле притягивающее их на встречу, друг к другу. Эти заряды остаются после отключения источника питания, энергия сохраняется в электрическом поле между обкладками.

Параметр конденсатора Тип конденсатора
Керамический Электролитический На основе металлизированной пленки
От 2,2 пФ до 10 нФ От 100 нФ до 68000 мкФ 1 мкФ до 16 мкФ
± 10 и ±20 ±10 и ±50 ±20
50 — 250 6,3 — 400 250 — 600
Стабильность конденсатора Достаточная Плохая Достаточная
От -85 до +85 От -40 до +85 От -25 до +85

В керамических конденсаторах диэлектриком является высококачественная керамика: ультрафарфор,тиконд,ультрастеатит и др. Обкладкой служит слой серебра, нанесенный на поверхность. Керамические конденсаторы применяются в разделительных цепях усилителей высокой частоты.

В электролитических полярных конденсаторах диэлектриком служит слой оксида, нанесенный на металлическую фольгу. Другая обкладка образуется из пропитанной электролитом бумажной ленты.

В твердотельных оксидных конденсаторах жидкий диэлектрик заменен специальным токопроводящим полимером. Это позволяет увеличить срок службы(и надежность). Недостатками твердотельных оксидных конденсаторов являются более высокая цена и ограничения по напряжению(до 35 в).

Оксидные электролитические и твердотельные конденсаторы отличаются большой емкостью, при относительно малых размерах. Эта их особенность определяется тем, что толщина оксида — диэлектрика очень мала.

При включении оксидных конденсаторов в цепь, необходимо соблюдать полярность. В случае нарушения полярности, электролитические конденсаторы взрываются, твердотельные — просто выходят из строя. Что бы полностью избежать возможности взрыва(у электролитических конденсаторов), некоторые модели снабжаются предохранительными клапанами(отсутствуют у твердотельных). Область применения оксидных (электролитических и твердотельных) конденсаторов — разделительные цепи усилителей звуковой частоты, сглаживающие фильтры источников питания постоянного тока.

Конденсаторы на основе металлизированной пленки применяются в высоковольтных источниках электропитания.

Таблица 2.


Характеристики слюдяных конденсаторов и конденсаторов на основе полиэстера и полипропилена.
Параметр конденсатора Тип конденсатора
Слюдяной На основе полиэстера На основе полипропилена
Диапазон изменения емкости конденсаторов От 2,2 пФ до 10 нФ От 10 нФ до 2,2 мкФ От 1 нФ до 470 нФ
Точность (возможный разброс значений емкости конденсатора), % ± 1 ± 20 ± 20
Рабочее напряжение конденсаторов, В 350 250 1000
Стабильность конденсатора Отличная Хорошая Хорошая
Диапазон изменения температуры окружающей среды, о С От -40 до +85 От -40 до +100 От -55 до +100

Слюдяные конденсаторы изготавливаются путем прокладывания между обкладками из фольги слюдяных пластин, или наоборот — металлизацией слюдяных пластин. Слюдяные конденсаторы находят применение в звуковоспроизводящих устройствах, фильтрах высокочастотных помех и генераторах. Конденсаторы на основе полиэстера — это конденсаторы общего назначения, а конденсаторы на основе полипропилена применяются в высоковольтных цепях постоянного тока.

Таблица 3.


Характеристики слюдяных конденсаторов на основе поликарбоната, полистирена и тантала.

Параметр конденсатора

Тип конденсатора

На основе поликарбоната

На основе полистирена

На основе тантала

Диапазон изменения емкости конденсаторов От 10 нФ до 10 мкФ От 10 пФ до 10 нФ От 100 нФ до 100 мкФ
Точность (возможный разброс значений емкости конденсатора), % ± 20 ± 2,5 ± 20
Рабочее напряжение конденсаторов, В 63 — 630 160 6,3 — 35
Стабильность конденсатора Отличная Хорошая Достаточная
Диапазон изменения температуры окружающей среды, о С От -55 до +100 От -40 до +70 От -55 до +85

Конденсаторы на основе поликарбоната используются в фильтрах, генераторах и времязадающих цепях. Конденсаторы на основе полистирена и тантала используются тоже, во времязадающих и разделительных цепях. Они считаются конденсаторами общего назначения.
В металлобумажных конденсаторах общего назначения, обкладки изготавливаются путем напыления металла на бумагу пропитанную специальным составом и покрытые тонким слоем лака.

Код Емкость(пФ) Емкость(нФ) Емкость(мкФ)
109 1,0(пФ) 0,001(нФ) 0,000001(мкФ)
159 1,5(пФ) 0,0015(нФ) 0,0000015(мкФ)
229 2,2(пФ) 0,0022(нФ) 0,0000022(мкФ)
339 3,3(пФ) 0,0033(нФ) 0,0000033(мкФ)
479 4,7(пФ) 0,0047(нФ) 0,0000047(мкФ)
689 6,8(пФ) 0,0068(нФ) 0,0000068(мкФ)
100 10(пФ) 0,01(нФ) 0,00001(мкФ)
150 15(пФ) 0,015(нФ) 0,000015(мкФ)
220 22(пФ) 0,022(нФ) 0,000022(мкФ)
330 33(пФ) 0,033(нФ) 0,000033(мкФ)
470 47(пФ) 0,047(нФ) 0,000047(мкФ)
680 68(пФ) 0,068(нФ) 0,000068(мкФ)
101 100(пФ) 0,1(нФ) 0,0001(мкФ)
151 150(пФ) 0,15(нФ) 0,00015(мкФ)
221 220(пФ) 0,22(нФ) 0,00022(мкФ)
331 330(пФ) 0,33(нФ) 0,00033(мкФ)
471 470(пФ) 0,47(нФ) 0,00047(мкФ)
681 680(пФ) 0,68(нФ) 0,00068(мкФ)
102 1000(пФ) 1(нФ) 0,001(мкФ)
152 1500(пФ) 1,5(нФ) 0,0015(мкФ)
222 2200(пФ) 2,2(нФ) 0,0022(мкФ)
332 3300(пФ) 3,3(нФ) 0,0033(мкФ)
472 4700(пФ) 4,7(нФ) 0,0047(мкФ)
682 6800(пФ) 6,8(нФ) 0,0068(мкФ)
103 10000(пФ) 10(нФ) 0,01(мкФ)
153 15000(пФ) 15(нФ) 0,015(мкФ)
223 22000(пФ) 22(нФ) 0,022(мкФ)
333 33000(пФ) 33(нФ) 0,033(мкФ)
473 47000(пФ) 47(нФ) 0,047(мкФ)
683 68000(пФ) 68(нФ) 0,068(мкФ)
104 100000(пФ) 100(нФ) 0,1(мкФ)
154 150000(пФ) 150(нФ) 0,15(мкФ)
224 220000(пФ) 220(нФ) 0,22(мкФ)
334 330000(пФ) 330(нФ) 0,33(мкФ)
474 470000(пФ) 470(нФ) 0,47(мкФ)
684 680000(пФ) 680(нФ) 0,68(мкФ)
105 1000000(пФ) 1000(нФ) 1,0(мкФ)


2. Второй вариант — маркировка производится не в пико, а в микрофарадах, причем вместо десятичной точки ставиться буква µ.


3.Третий вариант.

У советских конденсаторов вместо латинской «р» ставилось «п».

Допустимое отклонение номинальной емкости маркируется буквенно, часто буква следует за кодом определяющим емкость(той же строкой).

Конденсаторы с линейной зависимостью от температуры.

ТКЕ(ppm/²C) Буквенный код
100(+130….-49) A
33 N
0(+30….-47) C
-33(+30….-80) H
-75(+30….-80) L
-150(+30….-105) P
-220(+30….-120) R
-330(+60….-180) S
-470(+60….-210) T
-750(+120….-330) U
-500(-250….-670) V
-2200 K

Далее следует напряжение в вольтах, чаще всего — в виде обычного числа.
Например, конденсатор на этой картинке промаркирован двумя строчками. Первая(104J) — означает, что его емкость составляет 0,1мкФ(104), допустимое отклонение емкости не превышает ± 5%(J). Вторая(100V) — напряжение в вольтах.

Напряжение (В) Буквеный код
1 I
1,6 R
3,2 A
4 C
6,3 B
10 D
16 E
20 F
25 G
32 H
40 C
50 J
63 K
80 L
100 N
125 P
160 Q
200 Z
250 W
315 X
400 Y
450 U
500 V

Маркировка СМД (SMD) конденсаторов.

Размеры СМД конденсаторов невелики, поэтому маркировка их производится весьма лаконично. Рабочее напряжение нередко кодируется буквой(2-й и 3-й варианты на рисунке ниже) в соответствии с (вариант 2 на рисунке), либо с использованием двухзначного буквенно-цифровой кода(вариант 1 на рисунке). При использовании последнего, на корпусе можно обнаружить таки две(а не одну букву) с одной цифрой(вариант 3 на рисунке).


Первая буква может является как кодом изготовителя(что не всегда интересно), так и указываеть на номинальное рабочее напряжение(более полезная информация), вторая — закодированным значением в пикоФарадах(мантиссой). Цифра — показатель степени(указывает сколько нулей необходимо добавить к мантиссе).
Например EA3 может означать, что номинальное напряжение конденсатора 16в(E) а емкость — 1,0 *1000 = 1 нанофарада, BF5 соответсвенно, напряжение 6,3в(В), емкость — 1,6* 100000 = 0,1 микрофарад и.т.д.

Буква Мантисса.
A 1,0
B 1,1
C 1,2
D 1,3
E 1,5
F 1,6
G 1,8
H 2,0
J 2,2
K 2,4
L 2,7
M 3,0
N 3,3
P 3,6
Q 3,9
R 4,3
S 4,7
T 5,1
U 5,6
V 6,2
W 6,8
X 7,5
Y 8,2
Z 9,1
a 2,5
b 3,5
d 4,0
e 4,5
f 5,0
m 6,0
n 7,0
t 8,0

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Электрическое сопротивление изоляции конденсатора —
r

Сопротивление изоляции — это сопротивление конденсатора постоянному току, определяемое соотношением r = U / I ут , где U — напряжение, приложенное к конденсатору, I ут — ток утечки.

Эквивалентное последовательное сопротивление —
R

Эквивалентное последовательное сопротивление (ЭПС, англ. ESR ) обусловлено главным образом электрическим сопротивлением материала обкладок и выводов конденсатора и контакта(-ов) между ними, а также потерями в диэлектрике. Обычно ЭПС возрастает с увеличением частоты тока, протекающего через конденсатор.

В большинстве случаев этим параметром можно пренебречь, но иногда (напр., в случае использования электролитических конденсаторов в фильтрах импульсных блоков питания) достаточно малое его значение может быть жизненно важным для надёжности устройства (см., напр., Capacitor plague(англ.) ).

Эквивалентная последовательная индуктивность —
L

Эквивалентная последовательная индуктивность обусловлена, в основном, собственной индуктивностью обкладок и выводов конденсатора. На низких частотах (до единиц килогерц) обычно не учитывается в силу своей незначительности.

Тангенс угла потерь

Тангенс угла потерь — отношение мнимой и вещественной части комплексной диэлектрической проницаемости.

Температурный коэффициент ёмкости (ТКЕ)

ТКЕ — относительное изменению емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина). Таким образом значение ёмкости от температуры представляется линейной формулой:

,

где ΔT — увеличение температуры в °C или °К относительно нормальных условий, при которых специфицировано значение ёмкости. TKE применяется для характеристики конденсаторов со значительной линейной зависимостью ёмкости от температуры. Однако ТКЕ определяется не для всех типов конденсаторов. Конденсаторы, имеющие нелинейную зависимость емкости от температуры, и конденсаторы с большими уходами емкости от воздействия температуры окружающей среды в обозначении имеют указание на относительное изменение емкости в рабочем диапазоне температур.

Диэлектрическое поглощение

Если заряженный конденсатор быстро разрядить до нулевого напряжения путём подключения низкоомной нагрузки, а затем снять нагрузку и наблюдать за напряжением на выводах конденсатора, то мы увидим, что напряжение медленно повышается. Это явление получило название диэлектрическое поглощение или адсорбция электрического заряда . Конденсатор ведёт себя так, словно параллельно ему подключено множество последовательных RC -цепочек с различной постоянной времени . Интенсивность проявления этого эффекта зависит в основном от свойств диэлектрика конденсатора. Подобный эффект можно наблюдать и на большинстве электролитических конденсаторов, но в них он является следствием

В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.

Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор . Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика.

В радиоэлектронике применяются полярные и неполярные конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью. К полярным конденсаторам относятся так называемые электролитические конденсаторы. Наиболее распространены радиальные алюминиевые электролитические конденсаторы. В отечественной маркировке они имеют обозначение К50-35.

У аксиальных конденсаторов проволочные выводы размещены по бокам цилиндрического корпуса, в отличие от радиальных конденсаторов, выводы которых размещаются с одной стороны цилиндрического корпуса. Аксиальными электролитами являются конденсаторы с маркировкой К50-29 К50-12, К50-15 и К50-24.


Аксиальные электролитические конденсаторы серии К50-29 и импортный фирмы PHILIPS

В обиходе радиолюбители называют электролитические конденсаторы “электролитами”.

Обнаружить их можно в блоках питания радиоэлектронной аппаратуры. В основном они служат для фильтрации и сглаживания выпрямленного напряжения. Также электролитические конденсаторы активно применяются в усилителях звуковой частоты (усилках) для разделения постоянной и переменной составляющей тока.

Электролитические конденсаторы обладают довольно значительной ёмкостью. В основном, значения номинальной ёмкости простираются от 0,1 микрофарады (0,1 мкФ) до 100.000 микрофарад (100000 мкФ).

Номинальное рабочее напряжение электролитических конденсаторов может быть в диапазоне от 10 вольт до нескольких сотен вольт (100 – 500 вольт). Конечно, не исключено, что есть и другие образцы, с другой ёмкостью и рабочим напряжением, но на практике встречаются они довольно редко.

Стоит отметить, что номинальная ёмкость электролитических конденсаторов уменьшается по мере роста срока их эксплуатации.

Поэтому, для сборки самодельных электронных устройств, стоит применять либо новые купленные, либо те конденсаторы, которые эксплуатировались в электроаппаратуре небольшой срок. В противном случае, можно столкнуться с ситуацией неработоспособности самодельного устройства по причине неисправности электролитического конденсатора. Наиболее распространённый дефект “старых” электролитов – потеря ёмкости и повышенная утечка.

Перед повторным применением стоит тщательно проверить конденсатор , ранее бывший в употреблении.

Опытные радиомеханики могут многое рассказать про качество электролитических конденсаторов. В пору широкого распространения советских цветных телевизоров в ходу была очень распространённая неисправность телевизоров по причине некачественных электролитов. Порой доходило до того, что телемастер заменял практически все электролитические конденсаторы в схеме телевизора, после чего аппарат исправно работал долгие годы.

В последнее время всё большее распространение получают компактные электролитические конденсаторы для поверхностного монтажа. Их габариты значительно меньше, чем классических выводных.


Конденсаторы электролитические алюминиевые для SMD монтажа на плате CD — привода

Также существуют миниатюрные танталовые конденсаторы . Они имеют довольно малые размеры и предназначены для SMD монтажа. Обнаружить их легко на печатных платах миниатюрных МР3 плееров, мобильных телефонов, материнских платах ноутбуков и компьютеров.


Танталовые электролитические конденсаторы на печатной плате MP-3 плеера

Несмотря на свои маленькие размеры, танталовые конденсаторы имеют значительную ёмкость. Они аналогичны алюминиевым электролитическим конденсаторам для поверхностного монтажа, но имеют значительно меньшие размеры.


Танталовый SMD конденсатор ёмкостью 47 мкФ и рабочее напряжение 6 вольт.
Печатная плата компьютерного CD-привода

В основном в компактной аппаратуре встречаются танталовые конденсаторы на 6,3 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ, 470 мкФ и на рабочее напряжение 10 -16 вольт. Столь небольшое рабочее напряжение связано с тем, что напряжение источника питания в малогабаритной электронике редко превышает порог в 5 – 10 вольт. Конечно, есть и более высоковольтные экземпляры.

Кроме танталовых конденсаторов в миниатюрной электронике используются и полимерные для поверхностного монтажа. Такие конденсаторы изготавливаются с применением твёрдого полимера. Он выполняет роль отрицательной обкладки – катода . Плюсовым выводом – анодом — в полимерном конденсаторе служит алюминиевая фольга. Такие конденсаторы хорошо подавляют электрические шумы и пульсации, обладают высокой температурной стабильностью.

На танталовых конденсаторах указывается полярность, которую необходимо учитывать при их использовании в самодельных конструкциях.

Кроме танталовых конденсаторов в SMD корпусах есть и выводные с танталовым диэлектриком. Их форма напоминает каплю. Отрицательный вывод маркируется полосой на корпусе.

Такие конденсаторы также обладают всеми преимуществами, что и танталовые для поверхностного монтажа, а именно низким током утечки, высокой температурной и частотной стабильностью, более высоким сроком эксплуатации по сравнению с обычными конденсаторами. Активно применяются в телекоммуникационном оборудовании и компьютерной технике.


Выводной танталовый конденсатор ёмкостью 10 микрофарад и рабочее напряжение 16 вольт

Среди электролитических конденсаторов есть и неполярные . Выглядят они, так же как и обычные электролитические конденсаторы, но для них не важна полярность приложенного напряжения. Они применяются в схемах с переменным или пульсирующим током, где использование полярных конденсаторов невозможно. К неполярным относятся конденсаторы с маркировкой К50-6. Отличить полярный конденсатор от неполярного можно, например, по отсутствию маркировки полярности на его корпусе.

Электролитический конденсатор | Это полярность; типы и 6+ важных факторов

Вопросы для обсуждения

A. Определение электролитического конденсатора и обзор

Б. Генеалогическое древо электролитических конденсаторов

C. Принцип начисления

D. Конструкция конденсатора

E. Емкость и объемный КПД

F. Электрические характеристики

G. Символ конденсатора

Электролитический конденсатор

Определение

«Электролитический конденсатор можно определить как конденсатор с металлическими анодами на концах. Этот анод создает изолирующий оксидный слой ».

Изолирующий оксидный слой действует как диэлектрический слой конденсатора. Слой оксида покрыт бетоном, жидкими или гелевыми электролитами. Эта крытая часть служит катодом электролитического конденсатора.

Полярность электролитического конденсатора

Символ конденсатора

Электролитические конденсаторы имеют специальный символ. Символ в схеме, давайте разберемся, какой это конденсатор.

Символ

Типичный электролитический конденсатор имеет более высокое произведение емкости-напряжения (CV) на единицу объема по сравнению с другими типами. Этому способствует слабый диэлектрический слой, а также более широкая поверхность анода.

Типы электролитических конденсаторов

У них есть три вида —

  • Конденсаторы алюминиевого типа
  • Конденсаторы танталового типа
  • Конденсаторы ниобиевого типа

Конденсаторы этого типа имеют большую емкость, что помогает им обходить низкочастотные сигналы и сохранять большое количество энергии. Они находят применение в схемах развязки и фильтрации.

Эти типы конденсаторов поляризованы. Причина в их особой структуре. Они должны работать при более высоких напряжениях, и на аноде и катоде должны быть более положительные напряжения.

Анод промышленного электролитического конденсатора отмечен знаком плюс. Электролитический конденсатор может быть разрушен при приложении напряжения обратной полярности или при использовании напряжения, превышающего номинальное рабочее напряжение. Разрушение опасно и может вызвать взрыв или пожар.

Биполярные электролитические конденсаторы также являются единственными в своем роде. Его можно сформировать простым соединением двух конденсаторов путем соединения анодов с анодом и катода с катодом.

Знайте о других типах конденсаторов и устройств.

Генеалогическое древо электролитических конденсаторов

Электролитические конденсаторы бывают нескольких разновидностей. Природа положительной пластины и тип используемого электролита вносят изменения. В каждом из этих трех типов конденсаторов используются бетонные и нетвердые электролиты. Дерево показано ниже —

Принцип начисления

Эти конденсаторы накапливают энергию так же, как и обычные конденсаторы. Он удерживает энергию, разделяя заряд в электрическом поле в изолирующем оксидном слое внутри проводников. Здесь присутствует электролит, который действует как катод. Он также образует еще один электрод конденсатора.

Строительство

Эти конденсаторы используют химическое свойство «вентильных металлов» для создания конденсатора. Практика создает тонкий слой оксида при замене электролита определенного типа. В этих конденсаторах в качестве анодов используются три твердотельных типа.

1. Алюминий — В конденсаторах этого типа используется тисненая алюминиевая фольга высокой чистоты с оксидом алюминия в качестве диэлектрического материала.

2. Тантал — В конденсаторах этого типа используется танталовая пыль с самым низким уровнем легирования.

[ Прочтите о танталовых конденсаторах. Кликните сюда! ]

3. Ниобий — В конденсаторах этого типа используется таблетка из ниобиевой пыли, имеющая самый низкий уровень легирования.

Свойства анодных материалов можно изучить ниже —

МатериалыДиэлектрический материалСтруктура оксидадиэлектрическая проницаемостьНапряжение пробоя (В / мкм)
АлюминийОксид алюминия [Al2O3]Аморфный9.6710
АлюминийОксид алюминия [Al2O3]Кристаллический11.6-14.2800-1000
танталПятиокись тантала [Ta2O5]Аморфный27625
ниобийПятиокись ниобия [Nb205]Аморфный41400
Таблица свойств анодных материалов

Мы видим, что диэлектрическая проницаемость оксида тантала в три раза больше диэлектрической проницаемости оксида алюминия.

Каждый анод имеет менее гладкую площадь покрытия и большую площадь покрытия по сравнению с удушающим анодом. Это сделано для увеличения емкости на единицу объема конденсатора.

Если на аноды конденсатора приложить положительный потенциал, будет сформирован толстый барьерный слой оксида. Толщина области покрытия зависит от приложенного напряжения на анодах. Этот оксидный слой, который также является изолятором, затем действует как диэлектрический материал. Оксидный слой, создаваемый анодом, может быть разрушен, если полярность приложенного напряжения обратная.

После образования диэлектрика счетчик должен соответствовать шероховатой изолирующей области, на которой образовался оксид. Поскольку электролит действует как катод, он выполняет процесс согласования.

Электролиты в основном делятся на две категории — «твердые» и «нетвердые». Жидкие среды с ионной проводимостью по движущимся ионам считаются нетвердыми электролитами. Этот вид электролитов легко укладывается на шероховатую поверхность. Твердые работают в прочной конструкции с помощью химических процессов, таких как полимеризация для проведения полимеров или пиролиз для диоксида марганца.

Электролитические конденсаторы Емкость и объемный КПД

Принцип работы конденсатора электролитического типа аналогичен принципу работы пластинчатого конденсатора.

Емкость представлена ​​следующим уравнением.

C = ε * (A / d)

Здесь,

C — емкость.

А — площадь пластин.

d — расстояние между двумя пластинами.

ε — проницаемость среды между двумя пластинами.

Увеличение площади электрода и диэлектрической проницаемости приведет к увеличению емкости.

Если мы посмотрим подробно, конденсатор электролитического типа имеет слабый диэлектрический слой, и он остается на границе нанометра на вольт. Есть еще одна причина более высокой емкости. Это шероховатая поверхность.

Электрические характеристики

Схема последовательной эквивалентности

Характеристики электролитических конденсаторов четко определены в «Международном общем описании IEC 60384-1». Конденсаторы можно представить в виде безупречной соответствующей схемы с последовательным соединением электрических компонентов, включая все омические потери, емкостные, индуктивные параметры электролитического конденсатора.

Схема ниже представляет собой последовательный эквивалент электролитических конденсаторов.

C представляет значение емкости конденсатора; RESR представляет собой последовательное эквивалентное сопротивление. Также учитываются потери из-за теплового и омического воздействия. LESL — это соответствующая последовательно включенная индуктивность, рассматриваемая как собственная индуктивность электролитического конденсатора. Bleak — это сопротивление утечке.

Емкость, стандартные значения и параметры допусков электролитического конденсатора

Конструкция анода и катода в первую очередь определяет характеристики электролитического конденсатора. Значение емкости конденсатора зависит от некоторых факторов, таких как температурные параметры и частота. Электролитические конденсаторы нетвердого типа имеют свойство отклоняться от температуры. Он показывает большее отклонение, чем твердые типы электролитов.

Емкость обычно измеряется в микрофарадах (мкФ).

  • Необходимое приемлемое значение емкости определяется указанными приложениями.
  • Электролитические конденсаторы не требуют узких допусков.

Готовность и Категория напряжения

Номинальное напряжение электролитического конденсатора определяется как напряжение, при котором конденсатор работает с полной эффективностью. Если на конденсатор подается напряжение, превышающее номинальное, конденсатор выходит из строя.

Если на конденсатор подается напряжение ниже номинального, это также влияет на конденсатор. Применение более низких напряжений увеличивает срок службы конденсатора. Иногда это увеличивает надежность танталовых электролитических конденсаторов.

Импульсное напряжение

Перенапряжение — это максимальное пиковое напряжение, подаваемое на электролитические конденсаторы. Рассчитан на период использования конденсатора в ограниченном количестве циклов.

Переходное напряжение

Электролитические конденсаторы, в состав которых входит алюминий, имеют тенденцию проявлять меньшую чувствительность к переходным напряжениям.

Это условие выполняется, только если частота и энергия переходного процесса сравнительно меньше.

Обратное напряжение

Типичный электролитический конденсатор поляризован и, как правило, требует, чтобы напряжение анодного электрода было положительным по отношению к напряжению на катоде.

Обратное напряжение редко используется в фиксированных цепях переменного тока.

полное сопротивление

Типичный конденсатор используется в качестве накопителя электроэнергии. Иногда конденсатор используется в качестве резистивного элемента в цепи переменного тока. Основное применение электролитического конденсатора — это разделительный конденсатор.

Импеданс конденсатора определяется сопротивлением переменного тока, которое зависит от частоты и имеет фазу и величину на заданной частоте.

Чтобы узнать больше о конденсаторе нажмите сюда

Дополнительные статьи по электронике нажмите сюда

О судипте Рой

Я энтузиаст электроники и в настоящее время занимаюсь электроникой и коммуникациями.
Я очень заинтересован в изучении современных технологий, таких как искусственный интеллект и машинное обучение.
Мои статьи посвящены предоставлению точных и обновленных данных всем учащимся.
Мне доставляет огромное удовольствие помогать кому-то в получении знаний.

Подключимся через LinkedIn — https://www.linkedin.com/in/sr-sudipta/

Как проверить конденсатор мультиметром

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Блок: 1/7 | Кол-во символов: 322
Источник: https://odinelectric.ru/knowledgebase/opredelit-polyarnost-elektroliticheskih-kondensatorov

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

Блок: 2/7 | Кол-во символов: 484
Источник: https://odinelectric.ru/knowledgebase/opredelit-polyarnost-elektroliticheskih-kondensatorov

Тема: «Мерялки» для smd-компонентов  (Прочитано 30597 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Страницы:   Вверх

« предыдущая тема следующая тема »

  Тема / Автор Ответов Последний ответ

Усилитель «SЕ» и «РР»на 6С33С, (6С41С) с самого начала.

Автор yurkov « 1 2 … 7 8  Все » Ламповые

239 Ответов
146047
18 Июня 2015, 22:13:43
от Hopchik

Помогите с тюнером AKAI AT-K03. «Уходит» частота

Автор Nick Ross Спроси совет

2 Ответов
3578
23 Февраля 2011, 19:21:49
от Nick Ross

непонятности с выходным трансом от «Рубина102»

Автор minich Спроси совет

11 Ответов
6198
14 Марта 2011, 17:25:59
от minich

«Ушной» усилитель на германиевых транзисторах Lynx HA46 в вопросах и ответах

Автор Lynx « 1 2 3 4  Все » Кабинет Lynx

109 Ответов
80897
24 Июля 2019, 11:31:21
от Lynx

Вопросы по усилителю «НУКЛОН», который придумал Анатолий

Автор lgedmitry « 1 2 … 29 30  Все » Полупроводниковые

877 Ответов
322051
06 Ноября 2019, 17:25:03
от Злой

Блок: 2/2 | Кол-во символов: 2028
Источник: https://www.diyaudio.ru/forum/index.php?topic=1456.0

Осциллографом

С приемлемой точностью можно определить ёмкость конденсатора с помощью цифрового или обычного электронного осциллографа. Принцип похож на метод измерения ёмкости тестером. Разница только в том, что не потребуется секундомер, так как с высокой точностью время зарядки конденсатора отображается на экране осциллографа. Если применить генератор частоты и последовательную RC-цепочку (рис. 4), то ёмкость можно рассчитать по простой формуле: C = UR / UC* ( 1 / 2*π*f*R ).

Рис. 4. Простая схема

Алгоритм вычисления простой:

  1. Подключите осциллограф к электрической схеме. При подключении щупов прибора к электролитам соблюдайте полярность электрического тока.
  2. Измерьте амплитуды напряжений на конденсаторе и на резисторе.
  3. Путём подстройки частоты генератора добивайтесь, чтобы значения амплитуд на обоих элементах сравнялись (хотя бы приблизительно).
  4. Подставьте полученные значения в формулу и вычислите ёмкость конденсатора.

При измерении ёмкостей неполярных конденсаторов часто вместо RC-цепочки собирают мостовую схему с частотным генератором (показано на рис. 5), а также другие сборки. Сопротивления резисторов подбирают в зависимости от параметров номинальных напряжений измеряемых деталей. Ёмкость вычисляют из соотношения: r4 / Cx = r2 / C0.

Рисунок 5. Мостовая схема

Блок: 3/6 | Кол-во символов: 1281
Источник: https://www.asutpp.ru/kak-opredelit-emkost-kondensatora.html

Предупреждения

  • Соблюдайте осторожность, работая с конденсаторами большой емкости, так как они накапливают опасный для жизни заряд электричества. Такие конденсаторы разряжают при помощи соответствующего резистора. Не замыкайте накоротко конденсатор большой емкости – это может привести к его взрыву.

Блок: 3/4 | Кол-во символов: 334
Источник: https://ru.wikihow.com/%D0%BF%D1%80%D0%BE%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C-%D0%BC%D0%B0%D1%80%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D1%83-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%B0

Виды SMD-конденсаторов

Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

Электролитические

Такие компоненты для поверхностного монтажа состоят из:

  • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
  • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
  • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
  • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

Керамические

Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

  • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
  • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
  • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

Танталовые

Основными составными частями танталовых полярных накопительных смд устройств являются:

  • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
  • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
  • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
  • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
  • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

Блок: 2/5 | Кол-во символов: 2629
Источник: https://amperof.ru/sovety-elektrika/sdm-kondensatory-bez-markirovki.html

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

  • вакуумные;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • с органическим диэлектриком;
  • электролитические;
  • твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

  • Электрический пробой. Обычно вызван превышением допустимого напряжения.
  • Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
  • Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Блок: 2/9 | Кол-во символов: 1017
Источник: https://ArduinoMaster.ru/uroki-arduino/kak-proverit-kondensator-multimetrom/

Как определить номинал и напряжение

Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

Определение номинала данных электронных компонентов производится следующими способами:

  • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

  • С помощью специализированного измерительного прибора RLC.

Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

  • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
  • Полученное значение умножают на 1,5.

Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

Блок: 3/5 | Кол-во символов: 1384
Источник: https://pechi-sibiri.ru/kak-opredelit-emkost-smd-kondensatora-bez/

Гальванометром

При наличии баллистического гальванометра также можно определить ёмкость конденсатора.  Для этого используют формулу:

C = α * Cq / U , где α –  угол отклонения гальванометра, Cq – баллистическая постоянная прибора, U – показания гальванометра.

Из-за падения сопротивления утечки ёмкость конденсаторов уменьшается. Энергия теряется вместе с током утечки.

Описанные выше методики определения ёмкости позволяют определить исправность конденсаторов. Значительное отклонение от номиналов говорит, что конденсаторы неисправны. Пробитый электролитический радиоэлемент легко определяется путём измерения сопротивления. Если сопротивление стремится к 0 – изделие закорочено, а если к бесконечности – значит, есть обрыв.

Следует опасаться сильного электрического разряда при подключениях щупов к большим электролитам. Они могут накапливать мощный электрический заряд от постоянного тока, который молниеносно высвобождается током разряда.

Блок: 4/6 | Кол-во символов: 943
Источник: https://www.asutpp.ru/kak-opredelit-emkost-kondensatora.html

Информация о статье

Физика

На других языках:

English: Read a Capacitor, Español: leer un capacitor, Português: Ler o Valor de Capacitores, Italiano: Leggere un Condensatore, Deutsch: Eigenschaften eines Kondensators ermitteln, Français: lire la valeur d’un condensateur, العربية: قراءة قيمة مكثف, ไทย: อ่านค่าตัวเก็บประจุไฟฟ้า, Bahasa Indonesia: Membaca Kapasitor, Nederlands: De waarde van een condensator aflezen, हिन्दी: कैपेसिटर रीड करें (Read a Capacitor), 中文: 看懂电容的参数

Эту страницу просматривали 315 079 раз.

Блок: 4/4 | Кол-во символов: 631
Источник: https://ru.wikihow.com/%D0%BF%D1%80%D0%BE%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C-%D0%BC%D0%B0%D1%80%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D1%83-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%B0

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Таблица для расшифровки маркировки керамических SMD накопителей

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

  • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
  • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

Маркировка современных импортных электролитических конденсаторов

  • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
  • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Двухстрочная маркировка электролитических конденсаторов

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

  • Большой латинской буквы, указывающей на рабочее напряжение компонента;
  • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Обозначение танталовых смд накопительных компонентов

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Графическое обозначение смд накопителя на электрической схеме

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Блок: 4/5 | Кол-во символов: 3471
Источник: https://amperof.ru/sovety-elektrika/sdm-kondensatory-bez-markirovki.html

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Блок: 7/7 | Кол-во символов: 2719
Источник: https://odinelectric.ru/knowledgebase/opredelit-polyarnost-elektroliticheskih-kondensatorov

Другие способы проверки

Можно проверить конденсатор, не выпаивая его из микросхемы. Для этого нужно параллельно подключить заведомо исправный конденсатор с такой же емкостью. Если устройство будет работать, то проблема в первом элементе, и его следует поменять. Такой способ применим только в схемах с небольшим напряжением!

Иногда проверяют конденсатор на искру. Его нужно зарядить и металлическим инструментом с заизолированной рукояткой замкнуть выводы. Должна появиться яркая искра с характерным звуком. При малом разряде можно сделать вывод, что деталь пора менять. Проводить данное измерение нужно в резиновых перчатках. К этому методу прибегают для проверки мощных конденсаторов, в том числе пусковых, которые рассчитаны на напряжение более 200 Вольт.

Использовать способы проверки без специальных приборов нежелательно. Они небезопасны – при малейшей неосторожности можно получить электрический удар. Также будет нарушена объективность картины – точные значения не будут получены.

Блок: 7/9 | Кол-во символов: 989
Источник: https://ArduinoMaster.ru/uroki-arduino/kak-proverit-kondensator-multimetrom/

Сложности проверки

Основной сложностью при определении работоспособности конденсатора мультиметром является его выпаивание из схемы. Если оставить компонент на плате, на измерение будут влиять другие элементы цепи. Они будут искажать показания.

В продаже существуют специальные тестеры с пониженным напряжением на щупах, которые позволяют проверять конденсатор прямо на плате. Малое напряжение сводит к минимуму риск повреждения других элементов в цепи.

Блок: 8/9 | Кол-во символов: 454
Источник: https://ArduinoMaster.ru/uroki-arduino/kak-proverit-kondensator-multimetrom/

Кол-во блоков: 18 | Общее кол-во символов: 21248
Количество использованных доноров: 7
Информация по каждому донору:
  1. https://amperof.ru/sovety-elektrika/sdm-kondensatory-bez-markirovki.html: использовано 2 блоков из 5, кол-во символов 6100 (29%)
  2. https://pechi-sibiri.ru/kak-opredelit-emkost-smd-kondensatora-bez/: использовано 1 блоков из 5, кол-во символов 1384 (7%)
  3. https://www.asutpp.ru/kak-opredelit-emkost-kondensatora.html: использовано 2 блоков из 6, кол-во символов 2224 (10%)
  4. https://odinelectric.ru/knowledgebase/opredelit-polyarnost-elektroliticheskih-kondensatorov: использовано 3 блоков из 7, кол-во символов 3525 (17%)
  5. https://ArduinoMaster.ru/uroki-arduino/kak-proverit-kondensator-multimetrom/: использовано 4 блоков из 9, кол-во символов 4307 (20%)
  6. https://ru.wikihow.com/%D0%BF%D1%80%D0%BE%D1%87%D0%B8%D1%82%D0%B0%D1%82%D1%8C-%D0%BC%D0%B0%D1%80%D0%BA%D0%B8%D1%80%D0%BE%D0%B2%D0%BA%D1%83-%D0%BA%D0%BE%D0%BD%D0%B4%D0%B5%D0%BD%D1%81%D0%B0%D1%82%D0%BE%D1%80%D0%B0: использовано 3 блоков из 4, кол-во символов 1680 (8%)
  7. https://www.diyaudio.ru/forum/index.php?topic=1456.0: использовано 1 блоков из 2, кол-во символов 2028 (10%)

Полярный конденсатор — Большая Энциклопедия Нефти и Газа, статья, страница 1

Полярный конденсатор

Cтраница 1


Полярные конденсаторы работоспособны при условии, что на их положительный электрод ( анод) подается положительный потенциал источника. Электролитические конденсаторы выпускают с большим интервалом емкости ( от десятых долей до десятков тысяч микрофарад) и напряжением от 3 до 500 В.  [2]

Если полярный конденсатор включить в сето переменного напряжения, то через его диэлектрик пойдет переменный ток, нагревая конденсатор, который может выйти из строя.  [3]

Если полярный конденсатор включить в сеть переменного напряжения, то через его диэлектрик пойдет переменный ток, нагревая конденсатор, и он может выйти из строя.  [4]

Для различных применений изготовляются полярные конденсаторы как с гладкими, так и с травлеными анодами, а также неполярные конденсаторы.  [6]

Как уже говорилось, АЭК — полярные конденсаторы, поэтому напряжение обратной полярности предотвращается там, где это необходимо, подключением диода параллельно конденсатору. Падение на диоде порядка 0 8 В является допустимым. Обратные напряжения 1 5 В допустимы для конденсатора за время до 1 с при условии, что такой режим работы не является повторяющимся.  [7]

Использование полупроводниковой сегнетокерамики позволяет получить и полярные конденсаторы с одним омическим и одним неомическим контактами, обладающие в несколько раз большей емкостью, чем неполярные конденсаторы.  [8]

Если максимальное значение переменного напряжения, приложенного к полярному конденсатору, невелико, по сравнению с тем напряжением, при котором проводилась формовка оксидного слоя, то в течение некоторого времени конденсатор может работать без заметного ухудшения своих характеристик. Тем не менее применять полярные конденсаторы даже при малых значениях переменного напряжения для длительной работы не рекомендуется, если вместе с переменным напряжением к конденсатору не прикладывается одновременно поляризующее постоянное напряжение, превышающее по величине амплитуду переменного напряжения.  [9]

Конденсаторы этого типа обладают большой емкостью и относятся к виду полярных конденсаторов. В качестве наполнителя в них используется электролит в жидком или порошкообразном виде. Конденсаторы с жидким электролитом в настоящее время почти не используются из-за необходимости соблюдения осторожности в обращении с электролитом.  [10]

Вторичная формовка неполярных конденсаторов выполняется в том же режиме, что и для полярных конденсаторов, с той разницей, что она производится последовательно для каждой обкладки конденсатора, вследствие чего требует в два раза больше времени.  [11]

Полярность или условные обозначения выводов микроэлементов на схеме сборки указывают около соответствующих точек: для диодов или полярных конденсаторов — знаки или -; для транзисторов — Б; Э; К; для трансформаторов — номера выводов.  [12]

В зависимости от материала диэлектрика конденсаторы бывают бумажные, вакуумные, воздушные, керамические, слюдяные, стекло-керамические, стеклянные, оксидные и др. В зависимости от материала электродов и вида конструкции конденсаторы делятся на фольговые, с металлизированными обкладками, с герметичной конструкцией корпуса, с уплотненной конструкцией корпуса, с изолированным корпусом ( неполярный конденсатор), с неизолированным корпусом ( полярный конденсатор) и др. По признаку функциональной принадлежности конденсаторы бывают импульсные, поме-хоподавляющие, защитные, проходные и др. Малыми размерами при относительно большой номинальной емкости до 1 мкФ обладают керамические конденсаторы, получившие в связи с этим наибольшее распространение. Наибольшую номинальную емкость ( до 22 000 мкФ) при относительно малых размерах имеют оксидные ( электролитические) конденсатеоы.  [13]

В зависимости от материала диэлектрика конденсаторы бывают бумажные, вакуумные, воздушные, керамические, слюдяные, стеклокерамические, стеклянные, оксидные и др. В зависимости от материала электродов и вида конструкции конденсаторы делят на фольговые, с металлизированными обкладками, с герметичной конструкцией корпуса, с уплотненной конструкцией корпуса, с изолированным корпусом ( неполярный конденсатор), с неизолированным корпусом ( полярный конденсатор) и др. По признаку функциональной принадлежности конденсаторы бывают импульсные, помехоподавляющие, защитные, проходные и др. Малыми размерами при относительно большой номинальной емкости до 1 мкФ обладают керамические конденсаторы, получившие в связи с этим наибольшее распространение. Наибольшую номинальную емкость ( до 470 000 мкФ) при относительно малых размерах имеют оксидные ( электролитические) конденсаторы.  [14]

В Советском Союзе выпускаются сухие полярные и неполярные танталовые электролитические конденсаторы с анодами из гладкой фольги. Полярные конденсаторы обозначаются — тип ЭТ, неполярные — тип ЭТН.  [15]

Страницы:      1    2

Имеет ли керамический конденсатор полярность

Все ответы (4) Неполяризованный («неполярный») конденсатор — это тип конденсатора, который не имеет неявной полярности — его можно подключать в цепи любым способом. Керамические, слюдяные и некоторые электролитические конденсаторы неполяризованы.

Имеет ли значение полярность для керамического конденсатора?

Полярность и символ керамического конденсатора. Керамический конденсатор — это устройство без полярности, что означает, что у них нет полярности. Таким образом, мы можем подключить его в любом направлении на печатной плате.По этой причине они, как правило, намного безопаснее электролитических конденсаторов.

Как определить полярность керамического конденсатора?

Электролитические конденсаторы Сквозные и SMD керамические конденсаторы 0,1 мкФ. Они НЕ поляризованы. Электролитические колпачки (у них есть электролиты), похожие на жестяные баночки, поляризованы. Отрицательный контакт крышки обычно обозначается маркировкой «-» и/или цветной полосой вдоль банки.

Как определить клемму керамического конденсатора?

Керамические конденсаторы Вы можете быстро идентифицировать сквозной керамический конденсатор, глядя на маленькие желтые или красные лампочки с двумя торчащими из них выводами.

Определена ли полярность конденсаторов?

Электролитические и танталовые конденсаторы поляризованы (чувствительны к полярности) и всегда имеют соответствующую маркировку. Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, потому что эти типы неполяризованы (они не чувствительны к полярности).

Что произойдет, если вставить конденсатор задом наперёд?

Электролитические конденсаторы переменного тока

или биполярные имеют два анода, подключенных в обратной полярности. Разрушение электролитических конденсаторов может иметь катастрофические последствия, такие как пожар или взрыв.Если поляризованный конденсатор установлен неправильно, то конденсатор свистит, а затем взрывается.

Как узнать, какая сторона конденсатора отрицательна?

Электролитические конденсаторы имеют положительную и отрицательную стороны. Чтобы определить, какая сторона какая, найдите большую полосу или знак минус (или и то, и другое) на одной стороне конденсатора. Вывод, ближайший к этой полосе или знаку минус, является отрицательным выводом, а другой вывод (без маркировки) является положительным выводом.

Как проверить полярность конденсатора мультиметром?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом.Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Имеет ли значение, как подключить конденсатор?

Не имеет значения, какой провод к какой клемме подходит. Неважно, какой провод куда идет, если он имеет 3 клеммы.

Как определить полярность конденсатора?

Чтобы определить полярность конденсатора, полоска на электролитическом конденсаторе указывает на отрицательный конец.Для конденсаторов с осевыми выводами (в которых выводы выходят из противоположных концов конденсатора) может быть стрелка, указывающая на отрицательный конец, символизирующая поток заряда.

Можно ли подключить конденсатор наоборот?

В цепи переменного тока не имеет значения, подключен ли конденсатор (предназначенный для этой цепи) наоборот. В цепи постоянного тока одни конденсаторы могут быть подключены наоборот, а другие нет.

Какая сторона конденсатора заземляется?

Положительная сторона всегда подключается к питанию, а отрицательная сторона всегда подключается к земле.Стандартный и поляризованный — два наиболее распространенных типа конденсаторов.

Как маркируются конденсаторы?

Многие производители конденсаторов используют сокращенное обозначение для обозначения емкости на малых конденсаторах. Если у вас есть конденсатор, на котором напечатано не что иное, как трехзначное число, третья цифра представляет собой количество нулей, которое нужно добавить к концу первых двух цифр. Полученное число и есть емкость в пФ.

uF и mFd это одно и то же?

Короче говоря, ответ положительный — mFd — это то же самое, что и uF, что также совпадает с символом «µ», который можно увидеть в «µF».Технически «mfd» означает «миллиФарад», а «uF» означает «микроФарад», который на порядок меньше.

Что означает Herm на конденсаторе?

Двойной конденсатор имеет три клеммы, помеченные C для общего, FAN и HERM для герметичного компрессора. Конденсаторы двойного хода круглой цилиндрической формы обычно используются для кондиционирования воздуха, чтобы облегчить запуск компрессора и двигателя вентилятора конденсатора.

Имеет ли значение полярность пускового конденсатора?

Пусковые конденсаторы двигателей неполярные, устройства переменного тока.Неважно, как вы подключаете провода.

Можно ли заменить конденсатор на больший мкФ?

Да, вы можете заменить конденсатор на конденсатор с чуть более высоким значением мкФ, но постарайтесь максимально приблизиться к исходному значению и не снижать его. Замену конденсатора иногда называют «заменой печатной платы», и важно, чтобы новый конденсатор соответствовал старому.

Какие конденсаторы имеют полярность?

В. Какой из следующих конденсаторов имеет полярность? Б.бумага C. слюда D. электролитическая Ответ» d. электролитический.

Что произойдет, если поменять полярность на конденсаторе?

Большинство танталовых конденсаторов чувствительны к полярности приложенного напряжения. Неправильная установка и/или неправильное применение схемы, в результате которой конденсаторы подвергаются обратному смещению, могут привести к ухудшению характеристик или катастрофическому отказу (короткому замыканию) конденсатора.

Что может произойти, если поляризованный конденсатор установить без учета полярности?

Большинство электролитических типов конденсаторов являются полярными, то есть постоянное напряжение, подаваемое на клеммы конденсатора, должно иметь правильную полярность, т.е.е. положительная к положительной клемме и отрицательная к отрицательной клемме, так как неправильная поляризация разрушит изолирующий оксидный слой и навсегда.

Почему взрывается конденсатор?

Если к конденсатору приложить высокое напряжение, превышающее номинальное, его диэлектрическая прочность нарушится, и в конечном итоге конденсатор взорвется. # Электролитические конденсаторы выходят из строя из-за утечки или испарения электролита внутри. Неправильная полярность подключения этих конденсаторов может привести к взрыву или выходу из строя.

Как подключить конденсатор?

Чтобы соединить несколько конденсаторов, вы можете соединить оба провода заземления вместе, подключив один провод заземления к каждой из отрицательных клемм крышки. Вы также можете заземлить каждый конденсатор отдельно. Протяните провод питания через положительную клемму усилителя к положительной клемме аккумулятора.

Как отличить отрицательный и положительный выводы электролитического конденсатора?

Итак, как узнать, какие стороны положительные, а какие отрицательные? Большинство электролитических конденсаторов четко обозначены черной полосой на отрицательной стороне и имеют стрелки или шевроны для предотвращения неправильного подключения.Немаркированные поляризованные конденсаторы имеют зазубренное кольцо вокруг положительного конца.

Можете ли вы омить конденсатор?

Вы можете использовать омметр для проверки конденсатора. Это тест «все или ничего», который сообщает вам, разряжен ли конденсатор, но не диагностирует тот, который все еще слабо работает, но вот-вот перестанет работать.

Что такое керамический конденсатор: Основы Описание

Что такое керамический конденсатор? Керамический конденсатор является одним из наиболее распространенных типов конденсаторов, используемых в большинстве электрических приборов, благодаря его высокой надежности и низкой стоимости.В таком виде керамические или фарфоровые диски используются для изготовления неполяризованных конденсаторов и применяются в различных отраслях промышленности. Плохая проводимость керамических материалов делает их отличными диэлектриками, а также эффективными носителями электростатических полей.

Основные сведения о керамических конденсаторах

Керамические конденсаторы представляют собой конденсаторы с фиксированной емкостью, изготовленные из керамического материала в качестве диэлектрика. Он состоит из двух или более слоев керамики и слоя металла, выполняющего роль электродов.Электрические свойства и, следовательно, области применения керамических материалов определяются составом керамического материала. Керамика представляет собой неорганические, неметаллические соединения кристаллического оксида, нитрида или карбида, такие как углерод и кремний. Керамический конденсатор, особенно многослойный керамический конденсатор (MLCC), является сегодня одним из наиболее распространенных электрических компонентов.

Керамические конденсаторы обычно имеют емкость в диапазоне от 10 пФ до 0,1 мкФ.

На следующем рисунке показано обозначение керамического конденсатора:

Обозначение керамического конденсатора (Артикул: elprocus.com )



Керамический конденсатор с тремя цифрами, 101, 102, 103 и т. д., указывает, что он измеряется в пикофарадах. Однако, когда тот же конденсатор использует буквы вместо цифр, значение равно AB x 10C пикофарад.

Типы керамических конденсаторов

Существует четыре основных типа керамических конденсаторов:

Керамические конденсаторы класса 1

Эти конденсаторы отличаются высокой стабильностью и малыми потерями в резонансных цепях.Благодаря низким потерям их можно использовать в генераторах и фильтрах. Их стабильные температурные коэффициенты делают их подходящими для конденсаторов с высокими допусками.

Керамические конденсаторы класса 2

В зависимости от приложенного напряжения конденсаторы имеют определенную емкость. Температурный коэффициент диэлектриков класса 2 нелинейный. Применение этих конденсаторов включает в себя связь и развязку.

Керамические конденсаторы класса 3

Значения диэлектрической проницаемости диэлектриков класса 3 в 50 000 раз выше, чем у диэлектриков класса 2.Конденсаторы зависят от напряжения и имеют большие потери.

Керамические конденсаторы класса 4

Конденсаторы класса 4 также называются конденсаторами с барьерным слоем.

Полярность керамических конденсаторов

Полярность конденсатора является одним из наиболее важных соображений при подключении конденсаторов в электрическую цепь. В зависимости от полярности конденсаторы можно разделить на две группы:

Поляризованные конденсаторы

Поляризованные конденсаторы имеют две клеммы, известные как анод и катод.

Неполяризованные конденсаторы

В отличие от поляризованных конденсаторов, неполяризованные конденсаторы имеют вывод и поэтому могут использоваться в любом направлении. Устройство без полярности относится к отсутствию полярности на конденсаторе.

Конструкция керамических конденсаторов

Керамические конденсаторы состоят из гранул параэлектрических или сегнетоэлектрических материалов, которые комбинируются с другими материалами для получения желаемого поведения. При высоких температурах эти порошковые смеси спекаются в керамику.Диэлектрическая керамика используется в качестве носителя для металлических электродов. Размер зерна керамического порошка определяет минимальную толщину диэлектрического слоя. Для конденсаторов с более высоким напряжением диэлектрическая прочность конденсатора определяет толщину диэлектрика.

После наслоения применяется высокая температура, и материал спекается, в результате чего получается керамический материал с заданными свойствами. В результате конденсатор образуется путем параллельного соединения множества меньших конденсаторов, что приводит к увеличению емкости.

Керамический конденсатор бывает трех основных видов, хотя существуют и другие типы:

Дисковые керамические конденсаторы с выводами

Они покрыты смолой для монтажа в сквозное отверстие. Керамические диски покрыты с обеих сторон серебряными контактами. Дисковые конденсаторы имеют емкость от 10 пФ до 100 мкФ с номинальным напряжением от 16 В до 15 кВ. Устройства могут состоять из нескольких слоев для получения более высоких емкостей.

Керамический конденсатор дискового типа состоит из двух токопроводящих дисков по обе стороны от керамического изолятора.Эти пластины покрыты водонепроницаемым керамическим составом, к которому крепятся выводы. Этот тип керамического конденсатора доступен до значения 0,01 F. Они могут выдерживать постоянное напряжение 750 вольт и переменное напряжение 350 вольт.

Керамический конденсатор со свинцовыми дисками (ссылка: electronics-notes.com )

Многослойные керамические конденсаторы (MLCC)

MLCC представляют собой прямоугольные блоки, состоящие из смеси параэлектрических и ферроэлектрических компонентов, покрытых металлическими контактами и предназначенные для поверхностного монтажа. монтаж.В MLCC присутствует более 500 слоев с минимальной толщиной слоя около 0,5 мкм. Технологически возможно уменьшить толщину слоя при увеличении емкости в том же объеме.

Структура многослойного керамического конденсатора (Ссылка: passive-components.eu ) Конденсаторы

MLCC имеют емкость (C), которая использует формулу плоского конденсатора с увеличенным количеством слоев.



C=\varepsilon \frac{nA}{d}



В приведенном выше уравнении ε представляет диэлектрическую проницаемость; А обозначает площадь поверхности электрода; n — количество слоев, d — расстояние между электродами.

Бессвинцовые дисковые керамические конденсаторы

Специально разработанные керамические конденсаторы для микроволнового излучения устанавливаются в слоты на печатных платах.

Типы керамических диэлектриков

В отличие от танталовых и электролитических конденсаторов, керамические конденсаторы могут быть изготовлены из различных диэлектрических материалов. Разные диэлектрики придают конденсаторам очень разные свойства. Таким образом, помимо выбора керамического конденсатора, может также потребоваться второе решение относительно того, какой тип диэлектрика использовать.Многие диэлектрики керамических конденсаторов упоминаются в списках дистрибьюторов, включая C0G, NP0, X7R, Y5V, Z5U и многие другие. Однако лучший тип требует дальнейшего изучения.

Применение керамических конденсаторов
  • Применения с высокой плотностью размещения
  • Эти конденсаторы также можно использовать в качестве конденсаторов общего назначения и в качестве щеток для двигателей постоянного тока для снижения ВЧ-шума.
  • Преимущества керамических конденсаторов

    Керамические конденсаторы имеют следующие преимущества:

    • Они надежны и имеют хорошие частотные характеристики даже при работе на более высоких частотах.
    • Они могут выдерживать более высокие напряжения до 100 вольт.
    • Весят меньше других конденсаторов.
    • Цены на эти товары низкие.
    • Доступны различные формы и размеры.
    • Они имеют низкое ESR (эффективное последовательное сопротивление) и низкую ESL (эффективную последовательную индуктивность) по сравнению с другими конденсаторами.

    Недостатки керамических конденсаторов

    Ниже приведены некоторые недостатки керамических конденсаторов:

    • Из-за их конструкции невозможно изготовить конденсаторы большей емкости. Максимальное значение емкости составляет 150 мкФ.
    • Керамические конденсаторы с конструкциями, подобными указанным выше, недоступны для более высоких напряжений. Силовые керамические конденсаторы имеют более крупные формы и размеры. Они могут работать с напряжением от 2 кВ до 100 кВ.
    • Имеют более высокий температурный коэффициент.
    • Значения допуска керамических конденсаторов выше.
    • Некоторые цепи питания могут иметь проблемы с керамическими конденсаторами в качестве выходных конденсаторов.
    • Ряд меньших конденсаторов используется параллельно, потому что большие блоки трескаются при изгибании печатной платы.

    Танталовый конденсатор против керамического

    Дефицит многослойных керамических конденсаторов (MLCC) начался в 2018 году и, по прогнозам, сохранится в этом году.Конденсаторы, особенно MLCC, являются жизненно важной частью почти всех распространенных электронных устройств, и в результате рынок конденсаторов становится все более прибыльным. Ожидается, что только рынок MLCC вырастет с 5 миллиардов долларов США в 2018 году до более чем 7 миллиардов долларов США к 2023 году.

    Этот постоянный дефицит заставил многих производителей и клиентов рассмотреть альтернативы, при этом танталовые конденсаторы стали популярной заменой. Во многих приложениях вместо MLCC можно использовать танталовые конденсаторы, но это часто обходится дороже.Однако со всеми сбоями в цепочке поставок и последствиями, вызванными текущей пандемией COVID-19, сроки поставки тантала увеличились, и опасения по поводу возможной нехватки тантала становятся все более обоснованными. Поскольку складские запасы становится все труднее закупать, а использование альтернатив увеличивается, важно знать, как разные конденсаторы сравниваются и чем отличаются друг от друга. В этом посте мы сравниваем танталовый конденсатор с керамическим, а также их различия и преимущества.

    Танталовые и керамические конденсаторы:

    Танталовые конденсаторы

    представляют собой подтип электролитических конденсаторов, в которых в качестве анода используется металлический тантал.Танталовые конденсаторы обладают превосходными частотными характеристиками и долговременной стабильностью. Они известны практически неограниченным сроком службы, высокой плотностью емкости и надежностью. Танталовые конденсаторы доступны как в жидком (фольгированном), так и в сухом (твердом) электролитическом типе, причем сухие являются наиболее распространенными.

    Хотя для танталовых конденсаторов обычно требуется внешнее отказоустойчивое устройство, чтобы избежать проблем, вызванных их режимом отказа, они используются в самых разных схемах. Некоторые приложения включают ПК, ноутбуки, медицинские устройства, аудиоусилители, автомобильные схемы, сотовые телефоны и другие устройства поверхностного монтажа (SMD).Танталы также являются популярной заменой алюминиевых электролитов, используемых в военных целях, поскольку они не высыхают и не изменяют емкость со временем.

    В керамических конденсаторах

    используется один из основных типов конденсаторов, в которых в качестве диэлектрика используется керамический материал. Известный изолятор, керамика была одним из первых материалов, использованных в производстве конденсаторов. Эти конденсаторы имеют небольшие размеры, имеют более низкое максимальное номинальное напряжение и меньшие значения емкости. Двумя наиболее распространенными типами являются MLCC и керамические дисковые конденсаторы.

    Керамические конденсаторы

    используются во многих различных приложениях и чаще всего используются в персональных электронных устройствах. Одни только MLCC являются наиболее производимыми конденсаторами, которые используются примерно в 1 млрд электронных устройств в год. Некоторые варианты использования включают печатные платы (PCB), индукционные печи, преобразователи постоянного тока и силовые автоматические выключатели. Керамические конденсаторы часто используются в качестве конденсаторов общего назначения, потому что они не поляризованы и бывают самых разных емкостей, номинальных напряжений и размеров.

    Ключевые игроки в производстве конденсаторов:

    • Абракон
    • AVX
    • Йохансон Диэлектрикс
    • Мурата
    • Вишай
    • Кемет
    • Панасоник
    • TE-соединение

    Танталовые конденсаторы и керамические:

     Хотя танталовые и керамические конденсаторы схожи по своим функциям, они сильно различаются по методам изготовления, материалам и характеристикам.

    С точки зрения характеристик конденсаторов танталовые и керамические конденсаторы различаются по нескольким ключевым параметрам:

    • Старение:

      Когда дело доходит до конденсаторов, логарифмическое уменьшение емкости с течением времени называется старением.Керамические конденсаторы стареют, а танталовые — нет. Танталовые конденсаторы даже не имеют известного механизма износа.
    • Поляризация:

      Танталовые конденсаторы обычно поляризованы. Это означает, что их можно подключать только к источнику питания постоянного тока, соблюдая правильную полярность клемм. Керамические конденсаторы, с другой стороны, неполяризованы и могут безопасно подключаться к источнику переменного тока. Неполяризованные керамические конденсаторы имеют лучшую частотную характеристику.
    • Реакция на температуру:

      При изменении температуры танталовые конденсаторы обычно демонстрируют линейное изменение емкости, в то время как керамические конденсаторы обычно имеют нелинейный отклик.Тем не менее, керамические конденсаторы можно заставить работать линейно, сузив диапазоны рабочих температур и приняв во внимание температурную реакцию на этапе проектирования.
    • Отклик по напряжению:

      Если посмотреть на изменение емкости в зависимости от приложенного напряжения, танталовые конденсаторы демонстрируют постоянную стабильность, а керамические — нет. В ответ на более высокие приложенные напряжения диэлектрическая проницаемость диэлектрика внутри керамического конденсатора уменьшается, что вызывает изменение емкости.Хотя изменения емкости керамических конденсаторов обычно линейны и могут быть легко учтены, некоторые диэлектрики с более высокой диэлектрической проницаемостью могут потерять около 70% своей начальной емкости при работе при номинальном напряжении.

    Параметры танталового конденсатора и керамики:

    Параметр конденсатора:

    Танталовые конденсаторы:

    Керамические конденсаторы:

    Эффективность старения



    Зависимость смещения постоянного тока



    Эквивалентное последовательное сопротивление (ESR) Стабильность



    Высокочастотная фильтрация



    Низкая индуктивность



    Микрофонный (пьезоэлектрический) эффект Отклик



    Умеренный диапазон и отклик



    Объемная эффективность



    (Ссылка)

    Источник конденсаторов:

    В связи с нехваткой MLCC, вызвавшей повышенный спрос на тантал, и недавними сбоями в глобальной цепочке поставок, нехватка танталовых конденсаторов становится все более вероятной.Эти факторы в сочетании с операционными изменениями и переносом производства крупными производителями приводят к значительному увеличению сроков выполнения заказов на тантал. Хотя закупить тантал и другие конденсаторы может стать труднее, существуют способы избежать потерь производства из-за нехватки компонентов. Здесь, в Sensible Micro, мы поддерживаем глобальную сеть проверенных поставщиков, чтобы помочь вам найти нужные вам детали. Мы также храним на складе широкий ассортимент готовых к отправке компонентов, а наша внутренняя команда по снабжению усердно работает над поиском потенциальных альтернативных производителей или «пересекающихся» возможностей для компонентов товарного типа.Если вам нужна помощь в поиске конденсаторов, запланируйте звонок с одним из наших экспертов по поиску решений уже сегодня!

    Будьте в курсе последних событий в отрасли и в нашем сообществе, подписавшись на блог Sensible Micro!

    Является ли керамический конденсатор положительным и отрицательным?

    Тип конденсатора отличается, и его конструкция и принцип работы будут сильно отличаться. С макроэкономической точки зрения конденсаторы можно разделить на полярные и неполярные.Для полярных конденсаторов при установке должна быть обеспечена точность положительного и отрицательного электродов. Ошибка в подключении может привести к повреждению конденсатора или даже к взрыву. Для конденсаторов без полярности вам не нужно беспокоиться об этом. Итак, есть ли положительный и отрицательный полюс для керамического конденсатора? Как определить, есть ли экстрим?



    Это неполярный конденсатор, поэтому при установке этого конденсатора не нужно различать плюс и минус.Для обычных электролитических конденсаторов общего сорта вы можете увидеть длину двух футов, длина +, короткая -. О танталовом электролитическом конденсаторе типа микросхемы обычно можно судить по его внешнему виду, а одна сторона цветной ленты является положительным электродом. Другие неполярные электролитические конденсаторы, конденсаторы из полиэстера/тантала, керамические конденсаторы, переменные и подстроечные конденсаторы не имеют положительных и отрицательных полюсов.

    О разнице между положительным и отрицательным конденсаторами можно судить по следующему методу.Когда вы не знаете положительный и отрицательный полюса конденсатора, вы можете использовать мультиметр для измерения. Среда между двумя полюсами конденсатора не является абсолютным изолятором, и ее сопротивление не бесконечно, а имеет конечную величину, как правило, выше 1000 МОм. Сопротивление между двумя полюсами конденсатора называется сопротивлением изоляции или сопротивлением утечки. Только когда положительный электрод электролитического конденсатора подключен к источнику питания (черная тестовая ручка, когда питание заблокировано), а отрицательная клемма подключена к отрицательному источнику питания (красная тестовая ручка, когда питание заблокировано), ток утечки электролитического конденсатора мал (сопротивление утечки велико).Наоборот, увеличивается ток утечки электролитического конденсатора (уменьшается сопротивление утечки).

    Можно предположить, что очень «+» полюс, мультиметр использует R*100 или R*1K, тогда гипотетический «+» полюс подключается к черному измерителю мультиметра, а другой электрод подключается к красному измерителю мультиметра. Шкала остановки иглы (стрелка имеет большое левое значение сопротивления), а показание можно напрямую считать цифровым мультиметром.Затем разрядите конденсатор (два вывода соприкасаются), затем два щупа меняют местами и измерение повторяют. В двух измерениях последнее положение руки оставлено (или сопротивление большое), а черная ручка подключена к положительному электроду электролитического конденсатора.

    Как правило, керамический конденсатор не имеет положительных и отрицательных полюсов, а его емкость обычно невелика. Он часто используется для фильтрации источника сигнала, а полярность — это временное явление.Это своего рода неполярный электролитический конденсатор, поэтому он неполярный. Поэтому в процессе установки не требуется идентификация положительных и отрицательных полюсов, и их можно установить по желанию.





    SMD Обозначение полярности светодиодов, конденсаторов, диодов, катушек индуктивности, ИС

    Многие устройства поверхностного монтажа (SMD) представляют собой поляризованные компоненты, такие как светоизлучающие диоды (СИД), диоды, танталовые конденсаторы, ИС и т. д. Идентификация полярности эти электролитические компоненты SMD могут избежать изменения полярности SMD во время Сборка печатной платы.Эта статья поможет вам быстро и легко определяет полярность SMD-светодиодов, конденсаторов, диодов, катушек индуктивности, интегральных схем (включая BGA).

    Часть 1. Что такое полярность SMD?

    Полярность означает направление SMD компонентов при пайке на печатных платах. Полярность SMD имеет два значения, как показано ниже:

    1.  Для светодиодов, диодов, танталовых конденсаторов и т. д. полярность означает активный/отрицательный электрод компонента находится в том же направлении, что и метка активного/отрицательного электрода печатной платы .

    2.  Для интегральных схем (включая BGA) и многовыводных катушек индуктивности полярность означает Первый штифт/шарик компонента находится в том же направлении, что и метка первого штифта на печатной плате.

    Если полярность SMD на печатной плате изменена на противоположную, вся печатная плата выйдет из строя. Вот почему и инженеры, и производители печатных плат должны знать об идентификации полярности SMD.

    Часть 2. Какие компоненты SMD являются поляризованными?

    Только поляризованные SMD требуют идентификации полярности.Ниже представлены поляризованные и неполяризованные компоненты SMD.

    Компоненты поверхностного монтажа

    Неполяризованный

    Поляризованный

    Резисторы

    /

    Все резисторы

    Конденсаторы

    Керамические конденсаторы

    Конденсаторы электролитические, танталовые конденсаторы

    Катушки индуктивности

    Чип-индукторы

    Многоконтактные катушки индуктивности

    Диоды

    /

    Все диоды, включая светодиоды

    ИС

    /

    Все ИС, включая BGA

    Как видите, все Резисторы являются неполяризованными компонентами , а все диоды, светодиоды, микросхемы поляризованы.

    Часть 3. Идентификация полярности конденсаторов SMD

    Существует 3 типа конденсаторов SMD.

    Керамические конденсаторы являются неполяризованными компонентами.

    Танталовые конденсаторы и алюминиевые электролитические конденсаторы имеют полярность. Их положительный электрод должен быть расположен в том же направлении, что и положительный электрод площадки для печатной платы.

    Идентификация полярности танталового конденсатора SMD

    Танталовые конденсаторы

    SMD представляют собой поляризованные компоненты.Для танталовых конденсаторов полярность маркируется:

    • 1. Положительные электроды печатной платы и танталового конденсатора отмечены цветной полосой.
    • 2. Положительные электроды печатной платы и танталового конденсатора отмечены символом «+».
    • 3. Положительный электрод площадки печатной платы помечен скосом.

    Идентификация полярности алюминиевого электролитического конденсатора

    Для алюминиевых электролитических конденсаторов полярность маркируется:

    • 1.Отрицательный электрод алюминиевого электролитического конденсатора маркируется цветной полосой или блоком. Следовательно, противоположная сторона является положительным электродом.
    • 2. Положительный электрод площадки для печатных плат отмечен цветной полосой.
    • 3. Положительный электрод контактной площадки печатной платы помечен символом «+».

    Часть 4. Идентификация полярности светодиодов SMD

    Положительный/отрицательный электрод светодиодов должен быть в том же направлении, что и положительный/отрицательный электрод печатной платы.Полярность SMD-светодиода обозначена:

    • 1. Отрицательный электрод светодиода отмечен блоками зеленого цвета.
    • 2. Отрицательный электрод печатной площадки отмечен цветной полосой.
    • 3. Отрицательный электрод контактной площадки печатной платы помечен острым углом методом шелкографии.
    • 4. Отрицательный электрод контактной площадки печатной платы помечен рамкой для трафаретной печати 匚.

    Часть 5. Идентификация полярности SMD-диодов

    Полярность диода SMD маркируется:

    • 1.Отрицательный электрод диода отмечен цветной полосой.
    • 2. Отрицательный электрод диода отмечен канавкой.
    • 3. Отрицательный электрод диода отмечен цветной полосой на стекле.
    • 4. Отрицательный электрод площадки для печатной платы помечен вертикальной чертой.
    • 5. Отрицательный электрод контактной площадки печатной платы помечен острым углом, нанесенным трафаретной печатью.
    • 6. Отрицательный электрод контактной площадки печатной платы помечен рамкой для трафаретной печати 匚.

    Часть 6. Идентификация полярности катушки индуктивности SMD

    Существует 2 типа катушек индуктивности SMD.

    Катушки индуктивности

    являются неполяризованными компонентами.

    Многоконтактные катушки индуктивности являются поляризованными компонентами. Первый контакт многоконтактного индуктора должен быть в том же направлении, что и первый контакт контактной площадки печатной платы. Полярность многовыводного индуктора обозначена:

    • 1. Первый вывод многовыводного индуктора отмечен круглой точкой.
    • 2. Первый вывод многовыводного индуктора отмечен цифрой 1.
    • 3. Первый контакт контактной площадки печатной платы помечен круглой точкой.
    • 4. Первый контакт печатной платы отмечен круглой схемой.
    • 5. Первый контакт контактной площадки печатной платы помечен символом *.

    Часть 7. Идентификация полярности SMD IC

    Все ИС (включая BGA) поляризованы. Ниже мы перечислим методы идентификации полярности для корпусов ИС BGA, SOIC, SOP/QFP, QFN.

    Идентификация полярности BGA

    BGA — это упаковка микросхемы, в которой вместо контактов используются шарики припоя. Полярность BGA означает, что первый шарик BGA находится в том же направлении, что и контактная площадка печатной платы первого шарика. Полярность BGA обозначена:

    • 1. Первый шарик BGA отмечен круглой точкой.
    • 2. Первый шарик BGA отмечен круглым кружком.
    • 3. Первый шар BGA отмечен цифрой 1.
    • 4. Первый шарик печатной платы помечен круглой точкой.
    • 5. Первый шарик печатной платы отмечен круглым кружком.
    • 6. Первый шарик платы обозначен буквой А.
    • 7. Первый шарик печатной платы отмечен цифрой 1.
    • 8. Первый шар печатной платы помечен скосом.

    Идентификация полярности SOIC

    Полярность SOIC обозначена:

    • 1. Первый вывод SOIC отмечен цветной полосой/круглой точкой/кругом/окружностью/канавкой/скосом/наклоном.
    • 2. Первый контакт печатной платы помечен символом «*»/круглым кружком.

    Идентификация полярности SOP/QFP

    Полярность SOP/QFP обозначена:

    • 1. Первый контакт SOP/QFP помечен ямкой.
    • 2. Первый вывод SOP/QFP отмечен точкой, которая отличается от других точек по размеру/форме.
    • 3. Первый контакт печатной платы помечен круглой точкой/круглым кружком/цветной полосой.

    Идентификация полярности QFN

    Полярность QFN обозначена:

    • 1.Первый вывод QFN отмечен круглой точкой/символом «+»/символом
    • 2. Первый контакт печатной платы помечен символом «*»/круглым кружком.

    Теперь вы знаете, как отличить поляризованные компоненты и определить полярность компонентов SMD. Если вам нужны компоненты SMD и услуги по сборке печатных плат, ниже вы найдете то, что вам нужно.

    Универсальное решение для поиска компонентов SMD и сборки печатных плат

    PCBONLINE, универсальный производитель передовых печатных плат, основанный в 1999 году, обеспечивает поиск электронных компонентов, производство печатных плат, сборку печатных плат, полные испытания печатных плат и дополнительные услуги, такие как защитное покрытие, программирование ИС, сборка конечного продукта.

    Вот преимущества поиска компонентов SMD и сборки печатных плат для PCBONLINE:

    • Сборка печатной платы в соответствии со стандартами IPC-A-610 Class 2/3, ISO, IATF, RoHS, REACH, UL.
    • PCBONLINE принимает участие в совместных закупках компонентов с крупными EMS и имеет рыночную власть.
    • Поиск электронных компонентов по лучшей цене, без восстановленных электронных компонентов.
    • Индивидуальная инженерная поддержка проектов по производству печатных плат с бесплатными DFM, DFT, DFX.
    • Поиск компонентов, производство печатных плат, сборка печатных плат, все производственные процессы EMS отслеживаются.
    • Бесплатные полные образцы печатных плат и функциональное тестирование крупногабаритных заказов на сборку печатных плат.

    Пожалуйста, отправьте свой Gerber и спецификацию в PCBONLINE по электронной почте по адресу [email protected], чтобы получить расценки на ваши электронные компоненты и сборку печатных плат.

    Заключение

    В этой статье дается подробное описание полярности SMD и методов идентификации полярности конденсаторов, катушек индуктивности, светодиодов, диодов и интегральных схем.Если у вас все еще есть проблемы с полярностью SMD, оставьте свой вопрос через окно онлайн-чата справа на веб-странице PCBONLINE. Если вам нужны компоненты SMD или сборка печатных плат, не пропустите PCBONLINE, фабрику-производитель с 22-летней историей.


    Разница между электролитическим конденсатором и керамическим конденсатором

    Керамический конденсатор представляет собой конденсатор, изготовленный из керамического материала в качестве среды, слоя металлической пленки, нанесенного на поверхность керамики, а затем спеченного при высокой температуре в качестве электрода. .Керамические конденсаторы в основном используются в качестве петлевых конденсаторов и пусковых конденсаторов для высокостабильных колебательных контуров, которые функционируют как фильтры, развязки и соединения сигналов. Керамические конденсаторы имеют малую емкость, высокое сопротивление давлению, хорошую стабильность и используются в цепях высокого напряжения и высокой частоты. Керамический конденсатор не имеет полярности, и эквивалентная последовательная индуктивность мала.

    Керамические конденсаторы обладают высокочастотными характеристиками и используются в высокочастотных цепях.Керамический конденсатор может отфильтровывать высокочастотные пульсации, поэтому его можно использовать в качестве фильтра верхних частот. Керамические конденсаторы можно использовать в цепях чистого переменного тока.

    Конденсатор электролитический представляет собой конденсатор, изготовленный из металлической фольги (алюминий/сурьма) в качестве положительного электрода, изолирующего оксидного слоя (оксид алюминия/оксид ниобия) из металлической фольги в качестве диэлектрика и проводящего материала, электролита, и другие материалы, составляющие катод. Электролитические конденсаторы используются для фильтрации, развязки, соединения сигналов, установки постоянной времени и блокировки по постоянному току в цепях средней и низкой частоты.Электролитические конденсаторы имеют большую емкость, но они не устойчивы к высокому напряжению, имеют нестабильную емкость и имеют короткий срок службы. Они используются в низковольтных и низкочастотных цепях. Электролитические конденсаторы градуированы, и их эквивалентная последовательная индуктивность велика.

    Электролитические конденсаторы обладают хорошими низкочастотными характеристиками и в основном используются в низкочастотных цепях. Они могут отфильтровывать низкочастотные пульсации и могут использоваться в качестве фильтров нижних частот; они не могут использоваться в чисто силовых цепях переменного тока.

    Керамический конденсатор имеет небольшую емкость, устойчивость к высокому давлению, хорошую стабильность, высокое напряжение, высокочастотную цепь, неполярность керамического конденсатора, низкую эквивалентную последовательную индуктивность, большую емкость электролитического конденсатора, но не высокое напряжение, нестабильную емкость, срок службы короче; для низкого напряжения; низкочастотный контур. Электролитический конденсатор градуирован и имеет большую эквивалентную последовательную индуктивность.

    Конструкция, типы, преимущества и недостатки

    Слово «конденсатор» происходит от слова «емкость», а конденсатор обладает способностью накапливать электроэнергию.Конденсаторы являются неотъемлемой частью электрических цепей, в силовых цепях, их роль в качестве улучшителя коэффициента мощности и устройства накопления энергии нельзя недооценивать. После батарей конденсатор является единственным устройством, способным накапливать электроэнергию. Конденсаторы также используются в качестве улучшителей качества электроэнергии. Однако в электронных схемах конденсаторы могут играть гораздо больше различных ролей. В керамике мы нашли материал, который имеет большое значение для миниатюризации конденсаторов, используемых в электронных схемах, и поэтому у нас есть керамические конденсаторы.Хотя для разных применений используются конденсаторы различных типов и емкостей. Здесь мы ограничимся только керамическим конденсатором.

    Что такое керамический конденсатор?

    Определение: Керамический конденсатор имеет фиксированное значение емкости в микро- или пикофарадах, что достигается за счет использования керамики в качестве диэлектрической среды между слоями проводящей фольги/пластин. Керамика, будучи непроводящей, неметаллической и помогающей сохранять электрический заряд на пластинах даже при высоких температурах, используется в качестве подходящей среды.

    Керамический конденсатор Полярность и обозначение

    Керамический конденсатор является неполярным конденсатором, что позволяет использовать его с любой полярностью и питанием (переменный/постоянный ток). Общепринятое обозначение керамического конденсатора приведено ниже.

    Символ керамического конденсатора

    Конструкция керамического конденсатора

    Керамика благодаря своим превосходным изоляционным и диэлектрическим свойствам использовалась в конденсаторах. Используя керамику, мы можем

    изготавливать конденсаторы различных форм и размеров.Так как емкость очень сильно зависит от площади поверхности электродов (пластин). Поэтому, чтобы увеличить площадь поверхности, мы используем многослойную конструкцию, которая дает нам преимущество более высокой емкости при компактных размерах. Он ведет себя так, как если бы несколько конденсаторов были соединены параллельно. Такие конденсаторы также известны как многослойные керамические конденсаторы (MLCC).

    Температура керамического конденсатора

    В приведенном выше разделе многослойного керамического конденсатора показано, как размещаются выводы и как керамика размещается между слоями электродов.Керамические конденсаторы также бывают в виде микросхем или тарелок и имеют очень малые значения порядка пико- или нанофарад (единица измерения емкости). В конструкции тарельчатого типа у нас есть две маленькие круглые тарелки, которые образуют электроды, а керамика используется в качестве наполнителя между двумя электродами.

    Типы керамических емкостей

    Как обсуждалось выше, керамические конденсаторы можно классифицировать по форме и конструкции. Теперь мы увидим, как изменение диэлектрической среды может также изменить тип керамического конденсатора.Разные диэлектрики придают конденсатору разные свойства. На основании этого керамические конденсаторы подразделяются на классы 1, 2 и 3.

    Описание класса

    Класс 1: Эти керамические конденсаторы обеспечивают высокий уровень стабильности и низкий уровень потерь, они идеально подходят для использования в резонансных схемы.

    Класс 2: Эти керамические конденсаторы обладают высокой объемной эффективностью, т. е. большой емкостью при заданном объеме для сглаживания, обхода, связи и развязки.

    Класс 3: Эти керамические конденсаторы обеспечивают более высокий объемный КПД, чем керамические конденсаторы класса 2, но их температурная стабильность не так хороша. Точность этих конденсаторов низкая, и они известны как конденсаторы общего назначения.

    С развитием электроники сегодня также используются керамические конденсаторы для поверхностного монтажа.

    Характеристики керамических конденсаторов

    Характеристики керамических конденсаторов очень сильно зависят от используемой диэлектрической среды и конструкции (монолитная или многослойная). Для получения желаемых характеристик в керамическом конденсаторе используется диоксид титана с добавками.

    Основные характеристики этих конденсаторов: они могут быть миниатюризированы, могут работать с более высокими напряжениями и могут обеспечивать точную емкость с низким допуском. Многослойные керамические конденсаторы можно использовать в широком диапазоне частот.

    Изменяя диэлектрический состав, мы можем сделать эти конденсаторы с наименьшим изменением емкости в широком диапазоне температурных изменений. Такие конденсаторы называются термокомпенсированными.

    Точно так же керамический конденсатор может быть спроектирован так, чтобы работать при больших колебаниях частоты и с высокой диэлектрической проницаемостью.

    Преимущества/недостатки керамического конденсатора

    К преимуществам относятся следующие.

    • Керамические конденсаторы неполярны и могут использоваться как для питания переменного, так и постоянного тока.
    • Эти конденсаторы очень компактны, их можно миниатюризировать и производить серийно.
    • Благодаря неполярности эти конденсаторы хорошо работают в качестве различных частотных фильтров.
    • Стоимость этих конденсаторов низкая
    • Эти конденсаторы могут выдерживать колебания напряжения.
    • Этот конденсатор может работать на низких частотах с большой диэлектрической проницаемостью, что позволяет уменьшить размер без ущерба для емкости.
    • Эти конденсаторы имеют хороший срок службы.

    К недостаткам можно отнести следующее.

    • Эти конденсаторы доступны в низких номиналах, до нескольких микрофарад, и их механическая прочность низкая.
    • Керамические конденсаторы иногда улавливают механическую вибрацию и производят шум из-за микрофонного эффекта.
    • В процессе производства керамический слой может стать неровным из-за изменения толщины, а также может иметь пустоты, что приводит к ухудшению характеристик конденсатора, что может привести к преждевременному выходу из строя.

    Применение керамического конденсатора

    Применение этого конденсатора включает следующее.

    • Из-за их неполярности, низкой стоимости и доступности в широком ассортименте эти конденсаторы используются как конденсаторы общего назначения.
    • Эти конденсаторы используются для минимизации ВЧ-шума из-за коммутации.
    • Максимальное применение этих конденсаторов находит применение в резонансных цепях на передающих станциях, обходных фильтрах, соединениях или развязках, генераторах и т. д.
    • Керамические конденсаторы поверхностного монтажа используются в печатных платах для приложений с высокой плотностью.
    • Для напряжений до нескольких сотен вольт с печатными платами используются многослойные керамические конденсаторы.
    • Эти конденсаторы также используются в силовых устройствах, таких как индукционные печи, источники питания, фильтры и т. д.
    • Керамические конденсаторы также используются в снабберных цепях для защиты полупроводниковых приборов и в авиационной промышленности.

    Часто задаваемые вопросы

    1). Для чего нужен керамический конденсатор?

    Керамический конденсатор является очень важным компонентом электрической цепи и находит применение во многих электронных и силовых цепях. Они обычно используются в коммуникационных, авиационных и силовых цепях.

    2). Поляризован ли керамический конденсатор?

    Нет, керамический конденсатор не имеет полярности и может использоваться как в сети переменного, так и постоянного тока.

    3). Почему керамический конденсатор не имеет полярности?

    Керамические конденсаторы не имеют полярности из-за однородной конструкции диэлектрической среды. Только электролитические конденсаторы являются полярными из-за их конструкции.

    4). Может ли керамический конденсатор выйти из строя?

    Да, керамические конденсаторы могут выйти из строя в основном из-за высокого напряжения, что приводит к разрыву диэлектрика, из-за чего конденсатор становится негерметичным.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
