Кг кабель характеристики. Технические характеристики и применение кабеля КГ: подробный обзор

Каковы основные технические параметры кабеля КГ. Для чего используется этот тип кабеля. Какие существуют разновидности КГ и чем они отличаются. Как правильно выбрать и эксплуатировать кабель КГ.

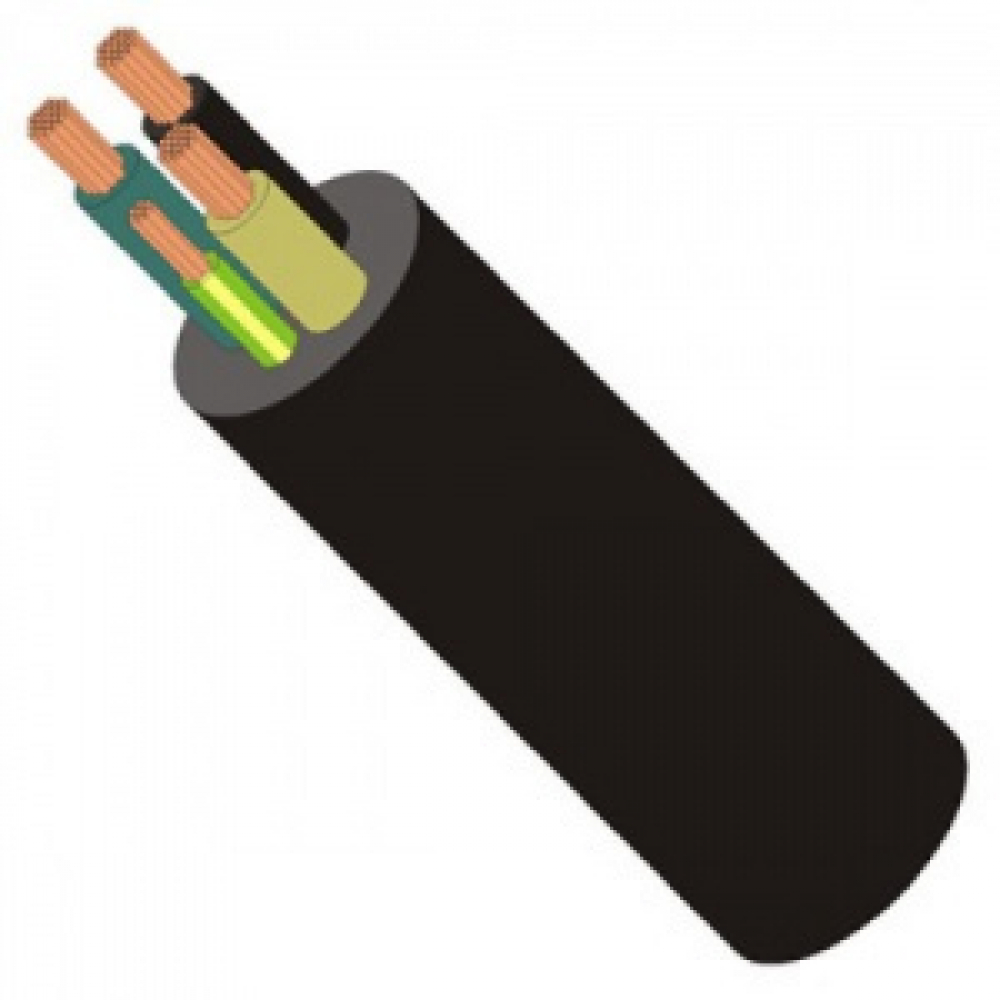

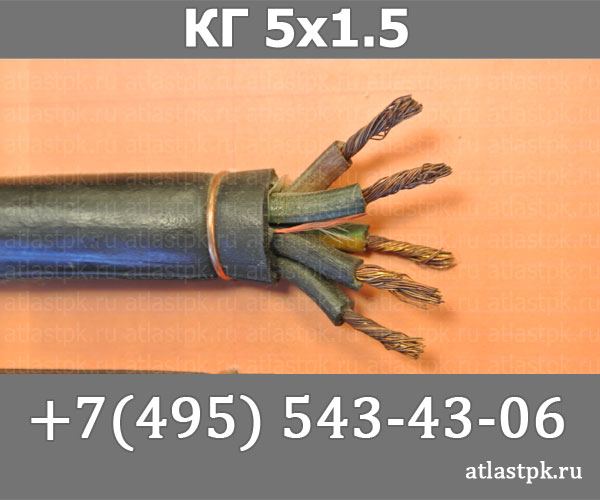

Конструкция и особенности кабеля КГ

Кабель КГ представляет собой гибкий силовой кабель с медными многопроволочными жилами, резиновой изоляцией и резиновой оболочкой. Основные элементы конструкции:

• Токопроводящие жилы из меди, скрученные из большого количества тонких проволок (класс гибкости 5)
• Изоляция жил из специальной резины
• Разделительный слой между жилами
• Наружная оболочка из шланговой резины

Благодаря такой конструкции кабель КГ обладает повышенной гибкостью и стойкостью к многократным изгибам. Это позволяет использовать его для подключения подвижного и переносного электрооборудования.

Основные технические характеристики кабеля КГ

Технические параметры кабелей КГ могут различаться в зависимости от конкретной марки. Однако можно выделить следующие общие характеристики:

• Номинальное напряжение: до 660 В переменного тока частотой до 400 Гц или до 1000 В постоянного тока
• Диапазон рабочих температур: от -40°C до +50°C (для марки КГ-ХЛ от -60°C)
• Минимальный радиус изгиба: 8 диаметров кабеля
• Срок службы: не менее 4 лет
• Электрическое сопротивление изоляции при 20°C: не менее 50 МОм × км

Кабели КГ выпускаются с различным количеством жил (от 1 до 5) и сечением токопроводящих жил от 0,75 до 400 мм². Это позволяет подобрать кабель с оптимальными параметрами для конкретного применения.

Область применения кабелей КГ

Благодаря своим характеристикам кабели типа КГ широко применяются в следующих областях:

• Подключение передвижных механизмов и электроустановок
• Питание строительного электроинструмента
• Прокладка временных силовых линий
• Подключение сварочного оборудования
• Использование в горнодобывающей промышленности
• Применение на судах и плавучих сооружениях

Важным преимуществом кабелей КГ является возможность эксплуатации как внутри помещений, так и на открытом воздухе. При этом они устойчивы к воздействию солнечных лучей, влаги и механических нагрузок.

Основные разновидности кабеля КГ

Кабели серии КГ выпускаются в различных модификациях, отличающихся конструкцией и характеристиками:

• КГ — базовое исполнение
• КГ-ХЛ — для эксплуатации в холодном климате (до -60°C)
• КГ-Т — тропическое исполнение
• КГН — с оболочкой, не распространяющей горение
• КГНЭ — экранированный кабель
• КОГ — особо гибкий кабель

Выбор конкретной модификации зависит от условий эксплуатации и требований к кабелю. Например, КГ-ХЛ подойдет для регионов с суровым климатом, а КГН — для пожароопасных помещений.

Как правильно выбрать кабель КГ?

При выборе кабеля КГ нужно учитывать следующие факторы:

1. Требуемое количество жил и их сечение
2. Условия эксплуатации (температура, влажность, механические нагрузки)
3. Необходимость специальных свойств (морозостойкость, негорючесть и т.д.)
4. Длительность и характер нагрузки
5. Требования по гибкости кабеля

Правильный выбор сечения жил особенно важен, так как от этого зависит допустимая токовая нагрузка. Недостаточное сечение может привести к перегреву кабеля и аварийным ситуациям.

Особенности монтажа и эксплуатации кабеля КГ

При работе с кабелем КГ следует соблюдать следующие правила:

• Не превышать минимально допустимый радиус изгиба
• Избегать механических повреждений оболочки
• Не допускать превышения максимальной рабочей температуры
• Обеспечивать надежное крепление кабеля при подвижном подключении
• Регулярно проверять целостность изоляции и оболочки

При соблюдении правил эксплуатации и монтажа кабель КГ обеспечивает надежную и безопасную работу в течение всего срока службы.

Преимущества и недостатки кабеля КГ

Кабели типа КГ обладают рядом важных достоинств:

• Высокая гибкость и стойкость к многократным изгибам
• Возможность использования при отрицательных температурах
• Устойчивость к воздействию масел и бензина
• Широкий диапазон сечений и количества жил
• Возможность эксплуатации на открытом воздухе

К недостаткам можно отнести:

• Относительно высокую стоимость по сравнению с кабелями с ПВХ-изоляцией
• Меньший срок службы при интенсивной эксплуатации
• Невозможность прокладки в земле

Однако в целом преимущества кабеля КГ делают его незаменимым для многих применений, где требуется гибкий и надежный силовой кабель.

Сравнение кабеля КГ с аналогами

Кабель КГ часто сравнивают с другими типами гибких силовых кабелей. Рассмотрим основные отличия:

Параметр	Кабель КГ	Кабель КГтп	Кабель ПВС
Материал изоляции	Резина	Резина	ПВХ-пластикат
Гибкость	Высокая	Очень высокая	Средняя
Температурный диапазон	-40°C до +50°C	-60°C до +50°C	-25°C до +40°C
Стойкость к маслам	Высокая	Высокая	Низкая

Как видно из сравнения, кабель КГ обладает оптимальным сочетанием характеристик для большинства применений, где требуется гибкий силовой кабель.

Вес кабеля и провода. Таблицы и калькулятор веса кабеля и провода

Наименование	Вес 1 км кабеля, 660 В	Вес 1 км кабеля, 1000 В
Кабель ВВГнг 1×1,5	41 кг	46 кг
Кабель ВВГнг 1×2,5	52 кг	57 кг
Кабель ВВГнг 1×4	72 кг	80 кг
Кабель ВВГнг 1×6	93 кг	102 кг
Кабель ВВГнг 1×10	143 кг	146 кг
Кабель ВВГнг 1×16	229 кг	234 кг
Кабель ВВГнг 1×25	327 кг	332 кг
Кабель ВВГнг 1×35	424 кг	430 кг
Кабель ВВГнг 1×50	557 кг	564 кг
Кабель ВВГнг 1×70		773 кг
Кабель ВВГнг 1×95		1037 кг
Кабель ВВГнг 1×120		1290 кг
Кабель ВВГнг 1×150		1608 кг
Кабель ВВГнг 1×185		2010 кг
Кабель ВВГнг 1×240		2593 кг
Кабель ВВГнг 2×1,5	75 кг	85 кг
Кабель ВВГнг 2×2,5	98 кг	122 кг
Кабель ВВГнг 2×4	152 кг	171 кг
Кабель ВВГнг 2×6	196 кг	216 кг
Кабель ВВГнг 2×10	300 кг	307 кг
Кабель ВВГнг 2×16	451 кг	458 кг
Кабель ВВГнг 2×25	668 кг	679 кг
Кабель ВВГнг 2×35	867 кг	879 кг
Кабель ВВГнг 2×50	1163 кг	1177 кг
Кабель ВВГнг 2×70		1607 кг
Кабель ВВГнг 2×95		2150 кг
Кабель ВВГнг 3×1,5	96 кг	122 кг
Кабель ВВГнг 3×2,5	142 кг	156 кг
Кабель ВВГнг 3×4	200 кг	224 кг
Кабель ВВГнг 3×6	263 кг	289 кг
Кабель ВВГнг 3×10	411 кг	421 кг
Кабель ВВГнг 3×16	628 кг	638 кг
Кабель ВВГнг 3×25	939 кг	954 кг
Кабель ВВГнг 3×35	1229 кг	1246 кг
Кабель ВВГнг 3×50	1653 кг	1672 кг
Кабель ВВГнг 3×1,5+1×1	127 кг	143 кг
Кабель ВВГнг 3×2,5+1×1,5	166 кг	183 кг
Кабель ВВГнг 3×4+1×2,5	235 кг	260 кг
Кабель ВВГнг 3×6+1×4	315 кг	347 кг
Кабель ВВГнг 3×10+1×6	479 кг	499 кг
Кабель ВВГнг 3×16+1×10	761 кг	773 кг
Кабель ВВГнг 3×25+1×16	1126 кг	1145 кг
Кабель ВВГнг 3×35+1×16	1435 кг	1455 кг
Кабель ВВГнг 3×50+1×25		2006 кг
Кабель ВВГнг 3×70+1×35		2710 кг
Кабель ВВГнг 3×95+1×50		3667 кг
Кабель ВВГнг 3×120+1×70		4598 кг
Кабель ВВГнг 3×150+1×70		5460 кг
Кабель ВВГнг 3×185+1×95		6829 кг
Кабель ВВГнг 3×240+1×120		8785 кг
Кабель ВВГнг 4×1,5	132 кг	148 кг
Кабель ВВГнг 4×2,5	175 кг	193 кг
Кабель ВВГнг 4×4	251 кг	281 кг
Кабель ВВГнг 4×6	333 кг	366 кг
Кабель ВВГнг 4×10	526 кг	539 кг
Кабель ВВГнг 4×16	830 кг	847 кг
Кабель ВВГнг 4×25	1217 кг	1236 кг
Кабель ВВГнг 4×35	1625 кг	1647 кг
Кабель ВВГнг 4×50	2153 кг	2178 кг
Кабель ВВГнг 4×70		3058 кг
Кабель ВВГнг 4×95		4143 кг
Кабель ВВГнг 4×120		5109 кг
Кабель ВВГнг 4×150		6248 кг
Кабель ВВГнг 4×185		7709 кг
Кабель ВВГнг 4×240		9998 кг
Кабель ВВГнг 5×1,5	161 кг	180 кг
Кабель ВВГнг 5×2,5	214 кг	235 кг
Кабель ВВГнг 5×4	309 кг	348 кг
Кабель ВВГнг 5×6	414 кг	453 кг
Кабель ВВГнг 5×10	655 кг	671 кг
Кабель ВВГнг 5×16	1037 кг	1058 кг
Кабель ВВГнг 5×25	1553 кг	1577 кг
Кабель ВВГнг 5×35	2043 кг	2070 кг
Кабель ВВГнг 5×50	2723 кг	2753 кг
Кабель ВВГнг 5×70		3850 кг
Кабель ВВГнг 5×95		5142 кг
Кабель ВВГнг 5×120		6397 кг
Кабель ВВГнг 5×150		7946 кг
Кабель ВВГнг 5×185		9647 кг
Кабель ВВГнг 5×240		12275 кг

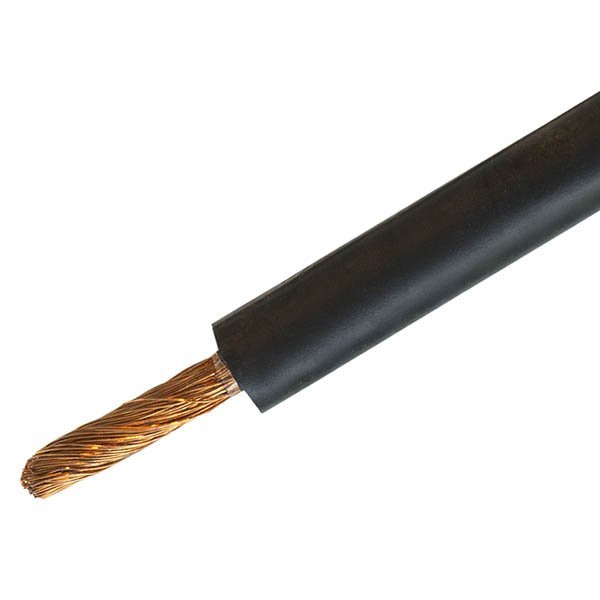

технические характеристики, расшифровка, область применения

КГ (кабель гибкий) — это силовой проводник, имеющий широкую область применения. В основном он используется в качестве электрической проводки или сварочного кабеля. Проводник рассчитан на напряжение 380 В и 660 В. Провод может иметь несколько жил — от одной до четырех. Четырехжильный кабель включает в себя 1 контур заземления и 3 фазы.

Область применения

Кабели КГ используются для подключения передвижных механизмов к электрическим сетям. Они подходят для внутреннего и наружного применения. Не допускается прокладка под землей, а также использование в качестве стационарного подключения установок. Изоляция провода не рассчитана на механические нагрузки. Она может быть повреждена даже от давления твердых грунтов. Однако допускается прокладка кабеля в трубах.

При соблюдении мер безопасности допускается укладка проводника на открытом воздухе. Он способен выдерживать минусовые температуры.

Провод КГ часто используется для подключения кранов, погружных насосов и сварочных аппаратов.

Расшифровка провода

Расшифровка кабеля КГ:

1. Буквы «КГ» обозначают, что кабель гибкий.
2. Приставка «Н» — негорючий, с дополнительной прослойкой защиты.
3. «Т» — пригоден для использования в тропических условиях. Минимальная температура окружающей среды не должна опускаться ниже -10 ºС. В нашем регионе такой кабель практически не встречается.
4. Приставка «ХЛ» обозначает, что проводник может использоваться даже при -60 ºС.

Технические характеристики

Кабель гибкий КГ обладает некоторыми особенностями, что делает универсальным его внутреннее использование и применение снаружи:

• возможность использования при 100% влажности;
• кабель силовой — гибкий, допустимый радиус изгиба — не менее 8 диаметров кабеля КГ;
• рекомендован для применения на устройствах с высоким уровнем вибрации.

Однако существуют и ограничения. Например, для подключения переносных устройств необходимо учитывать следующие моменты:

• максимальное напряжение в электросети — 660 В;
• при подключении к сети с переменным током максимальная частота колебаний — 400 Гц;
• потребляемая мощность не должна превышать 630 А;
• при подключении силового КГ проводника к электрической сети с постоянным током максимальное напряжение — 1000 В;
• эксплуатация кабеля должна осуществляться при температуре окружающей среды -50…+70 ºС;
• прокладка без подогрева осуществляется при температуре не ниже -15 ºС;
• при длительном выполнении работ температура жилы не должна превышать +75 ºС.

При соблюдении вышеперечисленных параметров срок службы кабеля составит 4 года.

Ранее уже отмечалось, что силовой медный провод КГ может состоять из четырех жил. Однако существует еще один параметр, который отвечает за характеристики кабеля КГ относительно мощности нагрузки — сечение жилы. Размеры сечений:

• в одножильном проводнике сечение может быть от 2,5 до 50 мм²;
• двух- и трехжильный кабель — сечение от 1,0 до 150 мм²;
• четырехжильный — от 1,0 до 95 мм²;
• пятижильный — от 1,0 до 25 мм².

При этом жила контура заземления всегда имеет значение ниже жилы фазы. Например, кабель КГ 3×6+1×4. Здесь указано, что 3 жилы фазы имеют диаметр сечения 6 мм², а заземление — 4 мм². Исключение составляют сечения 1,0 и 1,5. В таких кабелях заземление имеет аналогичный фазе диаметр.

Не менее важными являются температурные показатели, непосредственно влияющие на срок эксплуатации проводника. Большинство кабелей серии КГ применяются при температуре окружающей среды -40…+50 ºС. Некоторые провода могут использоваться при иных температурных условиях. На них наносится дополнительная маркировка «ХЛ» или «Т».

Проверяя сопротивление провода, за основу берут 1 км сварочного кабеля КГ, температуру воздуха +20 ºС, частоту колебания 50 Гц при мощности 2,5 кВт. В данном случае сопротивление должно быть 50 мОм. Осуществляя проверку одножильного кабеля, его помещают в воду. О пригодности кабеля свидетельствует показатель температуры +75 ºС. Повышенный параметр указывает на наличие проблемы. Это может быть износ изоляционного слоя или излом некоторых жил.

Важно! Длина изделия зависит от используемого сечения:

• провод с сечением от 1 до 35 мм² может иметь длину не более 150 м;
• 35-120 мм² — 125 м;
• 150 мм² — 100 м.

Модификации

Серия КГ состоит из нескольких модификаций, например, провод КГВВ. Его особенность заключается в том, что он использует изоляцию не из резины, а из поливинилхлорида. Такой подход позволяет увеличить длительность службы на срок до 25 лет. Подобный проводник используется для больших механизмов и аппаратов, которые могут работать как от постоянного, так и от переменного напряжения. В качестве примера можно вспомнить о подъемных кранах, карьерных экскаваторах и прочей передвижной технике.

Поливинилхлоридная оболочка делает возможным эксплуатацию проводника в широком температурном диапазоне: -50…+50 ºС. Это значит, что провод не ограничен никакими параметрами относительно климатических условий.

Кабель КГН — еще одна популярная модификация серии КГ. Его основное отличие заключается в более высокой маслостойкости и негорючести. В соответствии с принятыми стандартами аббревиатура расшифровывается следующим образом:

• «КГ» — кабельная продукция обладает гибкими свойствами;
• «Н» — использование негорючей резины в качестве изоляционного слоя.

Конструкция кабеля состоит из ряда основных элементов:

• медная жила, соответствующая 5 классу гибкости;
• разделительный слой, не допускающий прилипание к изоляции;
• резиновая изоляция с цветовой маркировкой;
• оболочка из маслостойкой негорючей резины.

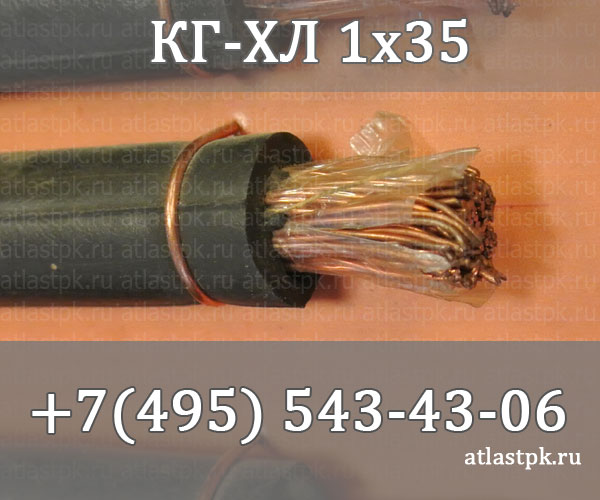

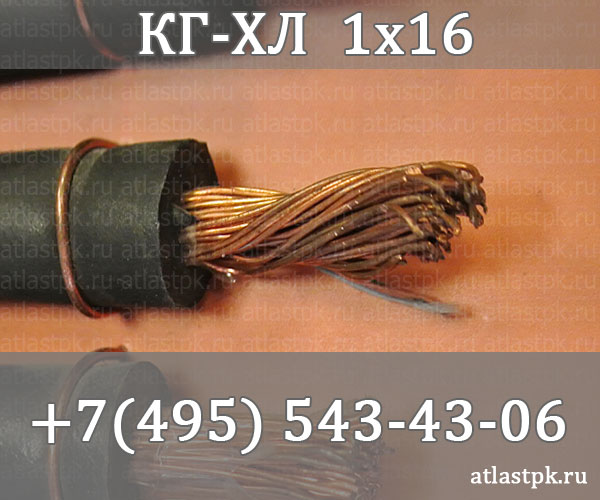

Кабель КГ ХЛ оснащен медными жилами в резиновой изоляции. Данный проводник предназначен для подключения передвижных крупных механизмов к электросетям. Номинальное напряжение при постоянном токе составляет 1000 В, при переменном — 600 В. Частота импульса — 400 Гц. Допускается изгиб провода не менее 8 диаметров. Максимальная температура нагрева жил +75ºС. При наличии нулевой жилы к маркировке добавляется буква «Н».

Конструкция проводника:

1. Многопроволочная медная жила 4 класса и выше.
2. Разделительный слой.
3. Изоляция жилы. Она может иметь сплошную окраску либо продольные полосы. Заземление обозначается желто-зеленым цветом, ноль — голубым. Если ноля нет, то голубой цвет может быть использован для окраски любой жилы, кроме контура заземления. Производитель может согласовывать с заказчиком типы расцветки жил.
4. Оболочка из шланговой резины, способной выдерживать низкую температуру.

Еще одна модификация — РКГМ. Аббревиатура обозначает следующее:

• «Р» — резина;
• «К» — использование кремнийорганической изоляции;
• «Г» — провод голый;
• «М» — сечение медное.

Диаметр сечения может варьироваться от 0,75 до 120 мм². Высокая гибкость: радиус поворота не должен быть менее двух диаметров. Подключается к сети переменного тока с частотой 40 Гц и напряжением 660 В.

Данные характеристики позволяют использовать проводник для подключения различных устройств и инструментов. Допускается прокладка в условиях открытой местности, поскольку изоляция устойчива к солнечному ультрафиолету и влаге. При этом следует помнить об отсутствии защиты от агрессивных веществ и масел.

Кабель КГ: описание технических характеристик, расшифоровка

Подключение подвижных объектов к трансформаторным подстанциям или сетям распределения напряжения требует применения гибких проводников. Использование передвижных электростанций отражает эту задачу зеркально. Ситуация может усугубиться наличием на месте прокладки воды, разлитых эмульсий, масел. Не всегда условия внешней среды позволяют использовать здесь проводники с пластиковой виниловой или полиэтиленовой защитой.

Резиновая изоляция медных жил, резиновая оболочка позволяет эффективно использовать кабель КГ там, где невозможно использовать что-либо другое. Класс гибкости делает его уникальным для подключений в труднодоступных местах с агрессивной средой.

Статья познакомит с этим проводником, его характеристиками, параметрами. Обзорно отражены другие кабели этой группы материалов.

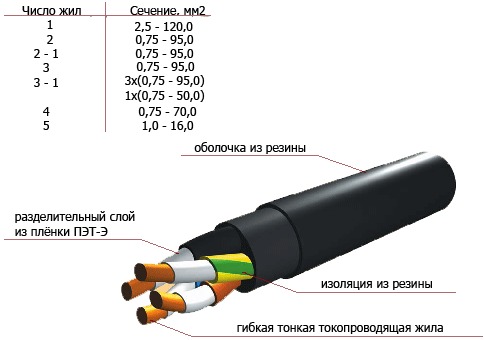

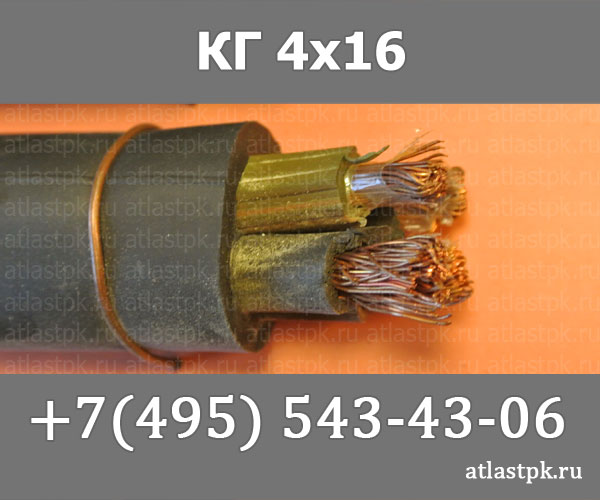

Конструкция и характеристики

Общие принципы конструкции и основные параметры кабеля марки КГ, моделей и марок на его основе, установлены ГОСТ 24344-80 «Кабели для нестационарной прокладки». Современная продукция производится на основании ТУ 16.К73.05-93 и ТУ 3544-078-21059747-2011 (для 660 и 380 вольт соответственно).

Расположение основных конструктивных элементов базового экземпляра группы КГ в сечении выглядит так:

1. Медные круглые многопроволочные жилы, количество от 1 до 6. Класс гибкости 5;
2. Разделительная синтетическая пленка, может отсутствовать, если материал изоляции не липнет к меди:
3. Слой изоляции из электротехнической резины РТИ-1. Толщина зависит от сечения, количества жил;
4. Разделительный слой из пленки, скрученных между собой с шагом не более 16 диаметров, изолированных жил. Может отсутствовать, если не слипается изоляция с оболочкой;
5. Защитная оболочка из шланговой резины РШТ-2, РШТМ-2, РШН-1. Толщина разная, зависит от числа и сечения жил. Может изготавливаться для холодных или тропических районов. Оболочка и изоляция одножильных кабелей может быть объединена в один слой резины РТИШ, толщиной не менее двух слоев изоляции.

Таблица маркировки

Маркировка кабеля выполняется стандартно с применением буквенно-цифрового кода. Слева направо:

• К – кабель
• Характеристики или особенности конструкции. Литеры приведенные таблицей, могут отсутствовать;
• Г – гибкий;
• Через дефис климатическое исполнение;
• Через пробел типоразмер изделия: число жил, знак умножения, номинальное сечение в мм².

Буквенные обозначения особенностей конструкции, свойств, области применения, отражающиеся маркировкой, приведены таблицей:

Особенности	Описание	Литера
Гибкость	Силовой гибкий	КГ
	Повышенной гибкости	КПГ
	Особо гибкий	КОГ
Конструкция	С экранами по каждой жиле, с общим экраном поверх скрученных жил	Э
	С сердечником	С
	С упрочняющими элементами	У
Форма	Плоские	П
Теплостойкость	Длительно допустимая температура нагрева жил свыше 75°C	Т
Конструкция жил	Жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым  сплавом с содержанием олова не менее 40%	Л
Климатическое исполнение, через дефис	Для холодного климата, диапазон температуры эксплуатации -60 ÷ +50°С.	ХЛ
	Тропическое исполнение, для работы в условиях повышенной влажности и температуры в диапазоне -10 ÷ +55°С , обеспечивает защиту от поражения изоляции спорами плесени и грибка	Т через дефис
Пожарная опасность	Маслостойкая резина не поддерживающая горение	Н

Наносится на наружную поверхность оболочки любым несмываемым способом кроме тиснения.

Конструкция и условия эксплуатации

Широкий диапазон моделей этого семейства предоставляет широкие возможности выбора марки для применения в конкретных условиях.

Марка кабеля	Конструкция	Условия эксплуатации
КГ	Базовая (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке)	При изгибах с радиусом не менее 8 диаметров кабеля, при температуре окружающей среды от -40 до +50°С при воздействии солнечного излучения
КГ-ХЛ	С использованием резин для холодного климата	То же, при температуре окружающей среды от -60 до +50°С
КГ-Т	С жилами из луженых медных проволок, с использованием резин для тропического климата	То же, при температуре окружающей среды от -10 до +55°С, со стойкостью к воздействию плесневых грибов
КГН	В маслостойкой оболочке, не распространяющей горение	При изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку масла, при температуре окружающей среды от -30 до +50°С
КПГ	С жилами повышенной гибкости	При изгибах с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до +50°С при воздействии солнечного излучения
КПГС	С жилами повышенной гибкости и с профилированным сердечником	То же, при возможности воздействия на кабель ударных и раздавливающих нагрузок

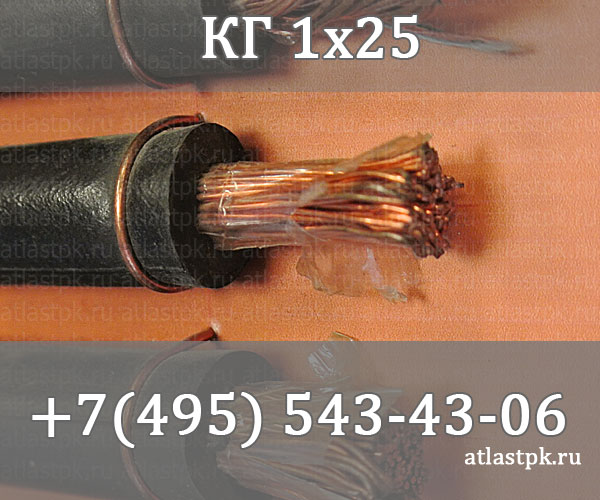

Токопровод

Жила изготавливается путем скручивания большого количества медных проволок, диаметр которых не превышает 0,5 мм у самых больших сечений жилы. Такая конструкция, вместе с повышенной эластичностью резины изоляции, оболочки, обеспечивает кабель КГ повышенной гибкостью. Это значительно расширяет область его применения.

Номинальное сечение жилы определяет величину активного электрического сопротивления проводника. Чем меньше сопротивление, тем больше допустимый ток. Соответственно, тем большая допустимая мощность будет включена. Количество проводников некоторых моделей, их интервал поперечного сечения:

Марка кабеля	Число жил			Номинальное сечение основных жил, мм 2
	основных	заземления	вспомогательных
КГ, КГ-Т, КГ-ХЛ, КГН	1	—	—	2,5 — 120
	2 и З	—	—	0,75 — 120
	2 и 3	1	—	0,75 — 120
	2 и 3	—	1	2,5 — 70
	2 и 3	—	2	2,5 — 70
	4 и 5	—	—	1,0-25
КПГ	2	—	—	0,75 — 70
	2 и 3	1	—	0,75 — 70
КПГС, КГПСН	3	1	—	2,5 — 120
	3	1	1	2,5 — 6,0
	3	1	2	4,0 — 50
КОГ-1	1	—	—	16- 150
КГЭ	3	1	—	10- 150
	3	1	1	10- 150
КШВГТ-10	3	3	—	25 — 150

Материал и толщина защиты

Размер слоя изоляции обеспечивает неизменность способности предотвращения электрического пробоя напряжения между двумя жилами. Напряжение может превышать значения номинального рабочего при аварийных бросках многократно. Нагревание проводника протекающим током, также может повлиять на состояние резины. Оболочка обеспечивает электрическую прочность, механическую защиту. Толщина изоляции некоторых марок группы КГ, мм:

Номинальное сечение основных жил, мм 2	Изоляция	Оболочка для кабелей
		одножильных	многожильных
0.75	0.8	—	1,3- 1,5
1	0.8	—	1,3- 1,6
1.5	0.8	—	1,5- 1,8
2.5	0.9	1.4	1,7-2,0
4	1	1.5	1,8-2,2
6	1	1.6	2,0 — 2,5
10	1.2	1.8	3,1 -3,6
16	1.2	1.9	3,3 — 3,9
25	1. 4	2	3,6 — 4,4
35	1.4	2.2	3,6 — 4,5
50	1.6	2.4	4,5 — 5,0
70	1.6	2.6	4,8 — 5,0
95	1.8	2.8	5,0-5,3
120	1.8	3	5,0 — 5,3

Очевидно, что свойства должны учитывать область применения. Например: одиночный, особо гибкий КОГ-1, основное применение — подключение держателей электродов сварочных аппаратов. Условия эксплуатации предъявляют повышенные требования к механической прочности, химической стойкости. Таблица ниже дает представление о конструктивных особенностях:

Номинальное сечение основных жил, мм 2	Внутренний и наружный экраны по жиле и изоляции	Изоляция	Поясной экран	Оболочка
01.10.1950	0.4	4	1.5	3.5
70-150	0. 6	4	2	4

Еще один пример изменения параметров с разработкой конструкции конкретного применения. Марка КШВГТ-10 работает преимущественно в сетях напряжением переменного тока до 10 тысяч вольт. Применение экранов помогает снизить уровень взаимного электромагнитного влияния. Слой изоляции, оболочка, защитный шланг суммарно обеспечивают достаточное значение электрической прочности. Размеры конструктивных элементов конструкции КШВГТ-10, мм:

Номинальное сечение основных жил, мм 2	Внутренний экран по жиле	Изоляция	Наружный экран по изоляции	оболочка
				Внутренняя	Наружная
25 — 70	0.8	6	1	3	5
95 — 150	1.2	6	1	3	6

Резина, сравнительно с полихлорвинилом, слабее поддается разрушению ультрафиолетом. Это позволяет применять кабель КГ на открытом воздухе.

Цвет изоляции

Расцветка проводов, правильное ее применение важно при выполнении монтажа. У проводов, число жил которых больше двух, принята стандартная цветовая схема. Голубой цвет используется нулевым проводом. Коричневый, более «горячий», служит проводником фазы (для постоянного напряжения «плюс»). Зелено-желтым проводом всегда подключается защитное заземление. Если такой расцветки нет, земля подключается черным. Выполнение этих правил поможет при монтаже, повысит безопасность обслуживания или ремонта.

Число жил	Расцветка без жилы заземления	Расцветка с жилой заземления
3	голубой, черный, коричневый	зелено-желтый, голубой, коричневый
4	голубой, черный, коричневый, черный или коричневый	зелено-желтый, голубой, черный, коричневый
5	голубой, черный, коричневый, черный или коричневый, черный или коричневый	зелено-желтый, голубой, черный, коричневый, черный или коричневый
6	—	зелено-желтый, черный, голубой, черный, коричневый, черный

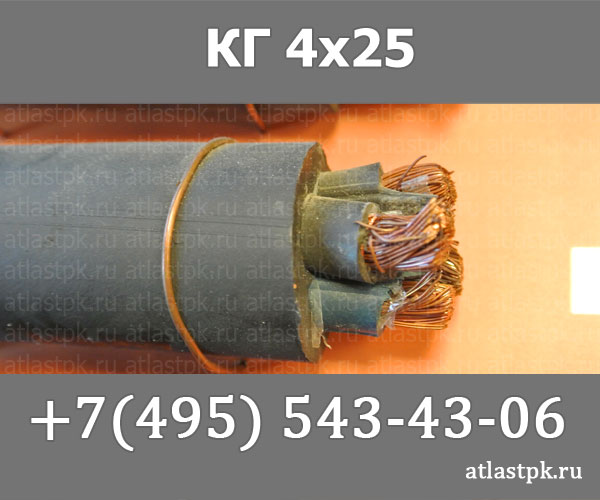

Масса, размеры

В связи с использованием для подключения подвижных потребителей имеет значение заявленный вес продукции. Для каждой марки он нормирован у длины один километр:

Номинальное сечение основных жил, мм 2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	С тремя основными жилами и жилой заземления марок			КОГ-1	КГЭ	КШВГТ — 10
		КГ, КГ-ХЛ, КГ-Т, КГН	КПГ	КПГС, КПГСН
0.75		140	140	—		—
1	—	150	150	—	—	—	—
1.5	—	190	190	—	—	—	—
2.5	70	280	280	310	—	—	—
4	100	390	400	430	—	—	—
6	130	540	570	600	—	—	—
10	210	910	990	1100	—	2000	—
16	290	1200	1300	1400	240	2300	—
25	420	1700	1900	2000	320	2900	4900
35	560	2300	2600	2600	440	3500	5800
50	760	3100	3600	3700	610	4100	6700
70	1000	4100	4800	4800	840	5600	7900
95	1300	5300	—	5500	1100	6900	9700
120	1600	6300	—	6500	1400	8100	11000
150	—	—	—	—	1700	9600	13000

Возможности повышенной гибкости, позволяющей прокладывать подключения в труднодоступных местах, обязывают знать наружные размеры. Величины наружных диаметров некоторых представителей модельного ряда даны:

Номинальное сечение основных жил, мм 2	Одножильные марок КГ, КГ-ХЛ, КГ-Т	С тремя основными жилами и жилой заземления			КОГ-1	КГЭ	КШВГТ — 10
		КГ, КГ-ХЛ, КГ-Т, КГН	КПГ	КПГС, КПГСН
0.75	—	10	10	—	—	—	—
1	—	10	10	—	—	—	—
1.5	—	11	11	—	—	—	—
2.5	7	13	13	16	—	—	—
4	8	16	16	18	—	—	—
6	9	18	19	22	—	—	—
10	10	23	24	25	—	41	—
16	13	25	28	30	10	44	—
25	15	30	32	34	12	46	67
35	17	35	38	38	14	50	72
50	19	42	44	45	16	54	74
70	22	45	49	49	18	63	79
95	24	51	—	53	20	67	86
120	27	56	—	58	23	72	91
150	—	—	—	—	25	78	97

Ориентировочная область применения

Выполняя общее предназначение, кабель КГ и каждая отдельная модель этой группы имеет свое, специфическое применение.

Марка кабеля	Область применения
КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН	Для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение до 660В частотой до 400Гц или постоянное напряжение до 1000В
КОГ-1	Для соединения при дуговой сварке электродержателей сварочных установок на номинальное напряжение 220В переменного тока частотой 50Гц или постоянного тока
КГЭ	Для присоединения экскаваторов и других передвижных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока частотой 50Гц.
КШВГТ-10	Для стационарной и подвижной прокладки и присоединения передвижных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока частотой 50Гц

В заключение приведены значения параметров, характеристик гибких проводников этого семейства, не упомянутые статьей:

• Температура окружающей среды для нормальной эксплуатации, °С, -40 ÷ +50;
• Длительная предельная рабочая температура, °С, +70;
• Электрическая прочность при нормальных условиях, не меньше, мОм/км, 50;
• Испытание изоляции базовый кабель КГ проходит подачей на 5 минут переменного напряжения 2,5 кВ;
• Стойкость к перегибу, не менее, циклов, 30000.

Срок службы у подвижных потребителей с выполнением правил нормальной эксплуатации не менее, лет, 4.

Кабель КГ-ХЛ: цена, технические характеристики, расшифровка

Есть вопросы? Звоните сейчас!
+7 (937) 20-111-02 или отправьте запрос
Работаем: пн-пт с 8:00 до 20:00
Гарантируем самую низкую цену, бесплатную доставку, заявленное качество, полный комплект документов.

1. Расшифровка.
K – Кабель силовой
Г — гибкий
ХЛ – холодостойкое исполнение

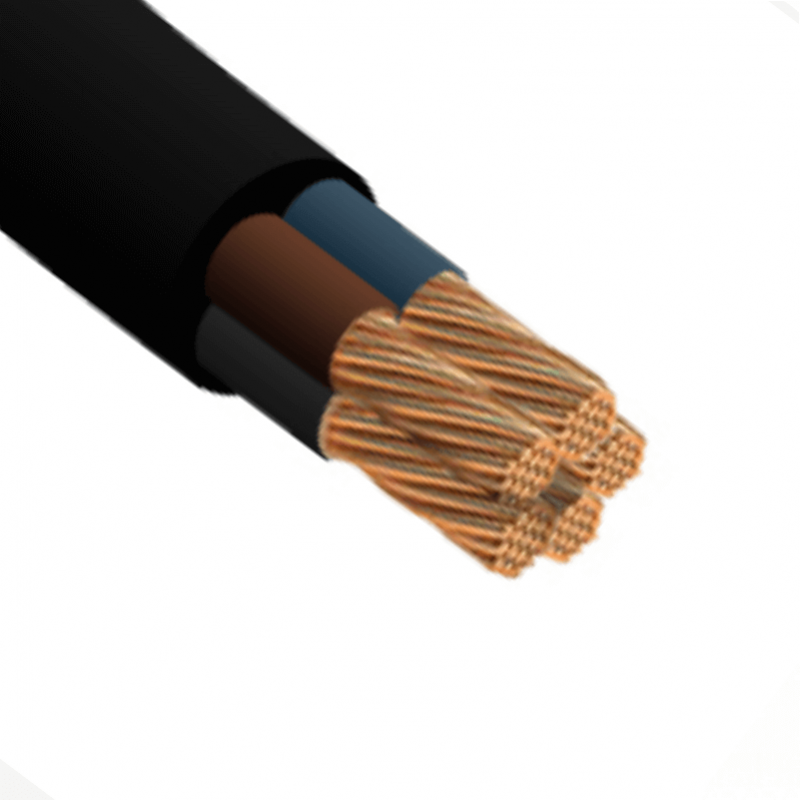

2. Элементы конструкции кабеля.
1. Токопроводящая жила
— скрученная из медных проволок (класс 5)
2. Изоляция
— слой из пленки ПЭТ-Э (полиэтилентерефталат)
— резина изоляционная типа РТИ-1-ХЛ на основе натурального и бутадиенового каучуков.
3. Разделительный слой
—Поверх скрученных жил наложена полиэтилентерефталатная пленка.
4. Оболочка
— резина типа РШТ-2-ХЛ на основе бутадиенового и изопренового каучуков; защитная оболочка одножильных кабелей из резины типа РТИШМ-ХЛ на основе бутадиенового и изопренового каучуков.

3. Область применения.
Гибкий кабель марки КГ-ХЛ предназначен для нестационарной прокладки силовой линии от распределительной сети к передвижным устройствам номинальным напряжением до 660В переменного тока и напряжением до 1000В постоянного тока. Стойкий к многократным изгибам и растяжениям, при температуре эксплуатации кабеля от -60 до +50°С,

Срок службы кабеля КГ-ХЛ – не менее 4 лет.

4. Маркоразмеры
КГ-ХЛ 1х2,5
КГ-ХЛ 1х4
КГ-ХЛ 1х10
КГ-ХЛ 1х16
КГ-ХЛ 1х25
КГ-ХЛ 1х35
КГ-ХЛ 1х50
КГ-ХЛ 1х70
КГ-ХЛ 1х95
КГ-ХЛ 1х120
КГ-ХЛ 1х150
КГ-ХЛ 1х185
КГ-ХЛ 1х240
КГ-ХЛ 1х300
КГ-ХЛ 1х400
КГ-ХЛ 2х0,75
КГ-ХЛ 2х1,0
КГ-ХЛ 2х1,5
КГ-ХЛ 2х2,5
КГ-ХЛ 2х4
КГ-ХЛ 2х6
КГ-ХЛ 2х10
КГ-ХЛ 2х16
КГ-ХЛ 2х25
КГ-ХЛ 2х35
КГ-ХЛ 2х50
КГ-ХЛ 2х70
КГ-ХЛ 2х95
КГ-ХЛ 2х120
КГ-ХЛ 2х150
КГ-ХЛ 2х185
КГ-ХЛ 2х240
КГ-ХЛ 2х0,75+1х0,75
КГ-ХЛ 2х1,0+1х1,0
КГ-ХЛ 2х1,5+1х1,5
КГ-ХЛ 2х2,5+1х1,5
КГ-ХЛ 2х2,5+1х2,5
КГ-ХЛ 2х4+1х2,5
КГ-ХЛ 2х6+1х4
КГ-ХЛ 2х10+1х6
КГ-ХЛ 2х16+1х6
КГ-ХЛ 2х16+1х10
КГ-ХЛ 2х25+1х10
КГ-ХЛ 2х25+1х16
КГ-ХЛ 2х35+1х10
КГ-ХЛ 2х35+1х16
КГ-ХЛ 2х50+1х16
КГ-ХЛ 2х50+1х25
КГ-ХЛ 2х70+1х25
КГ-ХЛ 2х70+1х35
КГ-ХЛ 2х95+1х35
КГ-ХЛ 2х95+1х50
КГ-ХЛ 2х120+1х35
КГ-ХЛ 2х120+1х70
КГ-ХЛ 2х150+1х50
КГ-ХЛ 2х150+1х70
КГ-ХЛ 2х185+1х70
КГ-ХЛ 2х185+1х95
КГ-ХЛ 2х240+1х120
КГ-ХЛ 3х0,75
КГ-ХЛ 3х1,0
КГ-ХЛ 3х1,5
КГ-ХЛ 3х2,5
КГ-ХЛ 3х4
КГ-ХЛ 3х6
КГ-ХЛ 3х10
КГ-ХЛ 3х16
КГ-ХЛ 3х25
КГ-ХЛ 3х35
КГ-ХЛ 3х50
КГ-ХЛ 3х70
КГ-ХЛ 3х95
КГ-ХЛ 3х120
КГ-ХЛ 3х150
КГ-ХЛ 3х185
КГ-ХЛ 3х240
КГ-ХЛ 3х0,75+1х0,75
КГ-ХЛ 3х1,0+1х1,0
КГ-ХЛ 3х1,5+1х1,5
КГ-ХЛ 3х2,5+1х1,5
КГ-ХЛ 3х4+1х2,5
КГ-ХЛ 3х6+1х4
КГ-ХЛ 3х10+1х6
КГ-ХЛ 3х16+1х6
КГ-ХЛ 3х16+1х10
КГ-ХЛ 3х25+1х10
КГ-ХЛ 3х25+1х16
КГ-ХЛ 3х35+1х10
КГ-ХЛ 3х35+1х16
КГ-ХЛ 3х35+1х25
КГ-ХЛ 3х50+1х16
КГ-ХЛ 3х50+1х25
КГ-ХЛ 3х70+1х25
КГ-ХЛ 3х70+1х35
КГ-ХЛ 3х70+1х50
КГ-ХЛ 3х95+1х25
КГ-ХЛ 3х95+1х35
КГ-ХЛ 3х95+1х50
КГ-ХЛ 3х120+1х35
КГ-ХЛ 3х120+1х70
КГ-ХЛ 3х120+1х120
КГ-ХЛ 3х150+1х50
КГ-ХЛ 3х150+1х70
КГ-ХЛ 3х150+1х95
КГ-ХЛ 3х150+1х150
КГ-ХЛ 3х185+1х70
КГ-ХЛ 3х185+1х95
КГ-ХЛ 3х185+1х185
КГ-ХЛ 3х240+1х70
КГ-ХЛ 3х240+1х120
КГ-ХЛ 4х1,0
КГ-ХЛ 4х1,5
КГ-ХЛ 4х2,5
КГ-ХЛ 4х4
КГ-ХЛ 4х6
КГ-ХЛ 4х10
КГ-ХЛ 4х16
КГ-ХЛ 4х25
КГ-ХЛ 4х35
КГ-ХЛ 4х50
КГ-ХЛ 4х70
КГ-ХЛ 4х95
КГ-ХЛ 4х120
КГ-ХЛ 4х150
КГ-ХЛ 4х185
КГ-ХЛ 5х1,0
КГ-ХЛ 5х1,5
КГ-ХЛ 5х2,5
КГ-ХЛ 5х4
КГ-ХЛ 5х6
КГ-ХЛ 5х10
КГ-ХЛ 5х16
КГ-ХЛ 5х25
КГ-ХЛ 5х35
КГ-ХЛ 5х50
КГ-ХЛ 5х70
КГ-ХЛ 5х95
КГ-ХЛ 5х120
КГ-ХЛ 5х150
КГ-ХЛ 5х185

Технические характеристики кабеля КГ и характеристики изделия

Изделие с обозначением KG — обычная силовая конструкция. Технические характеристики кабеля КГ предполагают использование многожильных жил, а также оболочки и изоляции из резины. Эти изделия используются для подключения мобильных механизмов к электрическим сетям. Частота при этом не должна превышать 400 Гц, а напряжение — до 660 В.

Устройства данного типа предназначены для умеренного климата, их можно размещать в озерах и реках, в тропиках.Однако и в этом случае технические характеристики кабеля КГ могут немного отличаться, хотя общий принцип работы и работы остается прежним.

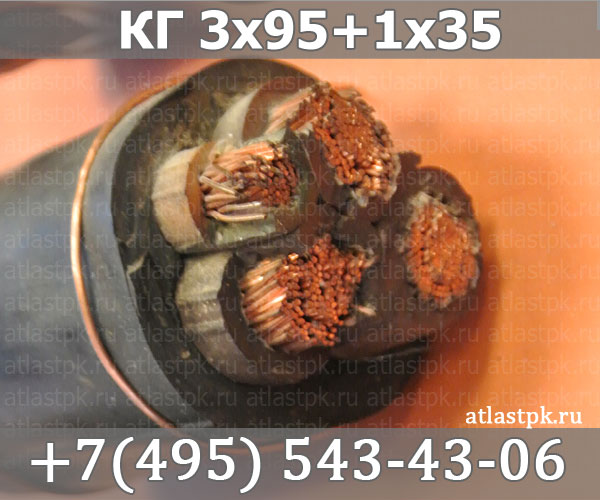

Кабель КГ и его конструкция

Состоит из оболочки и изоляции, а также жил. Если говорить о первых двух элементах, то обычно они изготавливаются на основе бутадиена и изопренового каучука. Кроме того, в конструкции есть специальная обмотка, созданная из полиэтилентерефталатной пленки.

О технических характеристиках и условиях эксплуатации

1. Срок службы до четырех лет.
2. Строительная длина может быть разной, в зависимости от сечения прожилок внутри. Например, при сечении ² 150 мм и выше оно не менее 100 метров. Если сечение составляет 50-100 мм ² , то строительная длина не менее 125 метров. Наконец, не менее 150 метров это при сечении до 35 мм ² включительно. Так что технические характеристики кабеля КГ подбираются в зависимости от будущих условий эксплуатации.
3. Солнечные лучи не вредят.
4. Множественные изгибы тоже не должны вызывать проблем.
5. 1,0 — номинальное напряжение постоянного тока, которое измеряется в кВт.
6. КГ может эксплуатироваться в условиях от минус сорока до плюс пятьдесят.
7. При этом температура на вене редко превышает 75 градусов.

Дополнительная информация о кабеле

К обычным маркировочным знакам можно добавить дополнительные буквенные символы, чтобы покупатели понимали, при каких условиях может использоваться тот или иной продукт.Например, буква T используется в тропическом дизайне. Если на упаковке присутствует слово «CL», это означает, что технические характеристики кабеля KG предполагают его использование в условиях низких температур.

Сами проводники — отличные районы с тропическим климатом. Основа — медная проволока, но дополнительно покрыта оловом. Или покрыт припоем из олова и свинца. При этом для достижения наилучшего результата олова в составе должно быть не менее 30 процентов.

Цифрой 0 обозначается заземляющий провод, либо он окрашен в зелено-желтый цвет. Эта часть конструкции также влияет на внешний диаметр кабеля. Следует отметить, что окраска одножильных и двухжильных кабелей не стандартизирована.

Если схема многоволоконная, то для желтой используются зеленый, белый, серый и красный цвета. В инструкции и технической документации обычно пишут рекомендации, как нужно красить и использовать, например, кабель KG 1×25. Цена на продукцию тоже может быть разной, все зависит от конкретных технических характеристик.Например, самый маленький участок и длина в один метр обойдется покупателям в 20-30 рублей. Если нужно заказать от 25 метров и более, например с пятью жилами, стоимость уже будет от пятисот и более рублей. Чем длиннее длина и больше проводников, тем выше стоимость, хотя оптовые производители делают скидки.

p >>

Безударный кабель, безударный процесс сборки кабеля, безударный кабель с водяным охлаждением, обжим шланга для безударного кабеля, Мумбаи, Индия

• Малое сопротивление и небольшое падение реактивного сопротивления. • Высокая гибкость для хорошей производительности. • Высокая устойчивость к повторяющимся ударам и изгибам, вызванным электромагнитной силой, вызванной сварочным током и операцией сварки, и, соответственно, длительный срок службы. • Превосходный охлаждающий эффект даже при продолжительной сварке. • Простота проверки, замены и обслуживания. • Покрытие с хорошей устойчивостью к давлению, термостойкостью и износостойкостью. • Кабель без пика является расходным материалом и должен быть недорогим. • Длительный срок службы кабеля снижает стоимость кабеля на сварку — истинную меру стоимости кабеля. Вторичные кабели для переносного аппарата для точечной сварки 1. Эта спецификация соответствует JIS C 9318 2. Наши вторичные кабели в основном включают кабель Kickless и одножильный кабель. 1) Безударный кабель: гибкий кабель с низким реактивным сопротивлением, охлаждаемым водой, состоящий из 2 отдельных проводников, изолированных друг от друга и сплетенных в один шланг. 2) Одножильный кабель: гибкий с водяным охлаждением, в котором каждый из проводников прямого и обратного пути сплетен в шланг, обычно составляя набор. 3. Спецификация ПУНКТ РАЗМЕР КАБЕЛЯ 300 MCM (2X150MM2) 400 MCM (2X200MM2) 2. 0М 2,4 млн 3,0 млн 2,0 млн 2,4 млн 3,0 млн СОПРОТИВЛЕНИЕ (мкОм) 460 550 680 330 400 495 ИМПЕДАНС (мкОм) 465 ± 10 556 ± 10 686 ± 10 333 ± 15 404 ± 15 500 ± 15 РЕАКТИВНОСТЬ (мкОм) 68 81 90 45 57 71 ПОТОК ОХЛАЖДАЮЩЕЙ ВОДЫ 6 л / мин Диаметр. Из голого медного провода φ 0,25 мм СРОК СЛУЖБЫ Около 600000 точечной сварки при 12000 А, 10 ЦИКЛОВ (ОБЫЧНО 4 МЕСЯЦА) 4. Модель кабеля: A. Модель безударного кабеля: Обычно у нас есть 3 вида поперечного сечения: 150 кв. Мм * 2, 160 кв. Мм * 2 и 200 кв. Мм * 2, стандартная длина — 2.4 м. Также мы можем изготовить кабель разной длины в соответствии с потребностями клиентов. B. Однопроводной кабель, вспомогательный кабель: У нас есть кабель сечением 150/160/180/200/250 кв. Мм, длина которого соответствует потребностям клиентов. HTRF крышка шланга MCM Размер Внешний Диаметр Клемма Диаметр 300 2 ″ 1-7 / 16 ″ 400-450 2-1 / 4 ″ 1-11 / 16 ″ 500 2-7 / 16 ″ 1-7 / 8 ″ 650 2-9 / 16 ″ 1-7 / 8 ″ Шланг HTRF Cover был разработан для устранения основной причины выхода из строя кабеля с водяным охлаждением: износа внешнего покрытия.Часто шланг изнашивается из-за истирания сварочного оборудования или производственных компонентов. Компания WATTEREDGE-UNIFLEX разработала состав со сверхвысокой абразивной способностью, который может выдержать 40 к 1 износостойкости других материалов в случае разрушения из-за истирания. Этот компаунд интегрирован в защитный шланг HTRF, который доступен для всех кабелей без пикапа, а также для перемычек с водяным охлаждением размером до 600 MCM. Также доступен прочный тонкостенный рукав, который можно установить поверх стандартного кабельного шланга без пика. Кабель постоянного тока / 500 и 650 MCM Кабели с противоположной полярностью для приложений с высоким постоянным током. Эти сильно армированные двухжильные кабели с водяным охлаждением в основном используются на станциях точечной сварки для тяжелых условий эксплуатации для соединения алюминиевых панелей. Этот кабель разработан для работы при сварочных токах, обычно в диапазоне от 45000 до 55000 ампер постоянного тока. Некоторые конструктивные особенности максимально увеличивают срок службы кабеля и являются исключительными для этих кабелей WATTEREDGE-UNIFLEX: Скрутка приварена к клемме для обеспечения минимально возможного электрического тока. свойства сопротивления и практически неразрушимая связь.(Патент № 4,640,982) Противоположная полярность для оптимальной эффективности. Высокопрочные, жаропрочные, армированные тефлоном стопорные кольца по всей длине кабеля. Шланг высокого давления с ударопрочным покрытием. Отверстие для воды с резьбой NPT 1/2 или 3/8 дюйма Монтажное отверстие диаметром 21/32 дюйма

Характеристики коаксиального кабеля

Характеристики коаксиального кабеля

Тип	Технические характеристики		Изображение
RG213	Кабель с низкими потерями и незагрязняющим куртка
	Импеданс: 50 Ом	Управляемая мощность: 1800 Вт 30 МГц и менее
	Затухание: 1.2 дБ на 100 футов при 30 МГц и менее
RG214	Кабель с низкими потерями, с двойной оплеткой и незагрязняющая рубашка
	Импеданс: 50 Ом	Управляемая мощность: 1800 Вт 30 МГц и менее
	Затухание: 1,2 дБ на 100 футов при 30 МГц и менее
LMR400	Этот коаксиальный кабель обеспечивает отличную производительность для высоких мощностей или приложений VHF / UHF.Из-за своей твердой центральный проводник, он довольно жесткий — но есть более гибкий версия называется LMR-400 Ultra-flex.
	Импеданс: 50 Ом	Управляемая мощность: 2100 Вт, 30 МГц и менее
	Затухание: 0,7 дБ на 100 футов при 30 МГц и менее
9913	Этот коаксиальный кабель обеспечивает отличную производительность для высоких мощностей или приложений VHF / UHF.Из-за своей твердой центральный проводник, он довольно жесткий
	Импеданс: 50 Ом	Управляемая мощность: 2200 Вт 30 МГц и менее
	Затухание: 0,8 дБ на 100 футов при 30 МГц и менее
RG8X	Очень гибкий кабель, подходящий для передачи ВЧ приложения, в которых усилитель не используется.
	Импеданс: 50 Ом
	Затухание: 2,0 дБ на 100 футов при 30 МГц и менее
RG58U	Этот недорогой коаксиальный кабель подходит для высокочастотных приложений, где высокая мощность и длительные обязательный.
	Импеданс: 50 Ом
	Затухание: 2.5 дБ на 100 футов при 30 МГц и менее
Хотя не коаксиальный кабель, казалось целесообразно включить ссылку на лестничную диаграмму на этой странице
Лестница	Существует три распространенных версии этого 450 Ом, линия с окном: 18 AWG, сплошная медь стальные (30%) жилы, плакированные; 16 AWG, 19 стальных многопроволочных жил, плакированных медью, и 18 AWG, 16-жильные стальные жилы, плакированные медью, многожильные.
	Импеданс: 450 Ом	Управляемая мощность: 1500 Вт при 30 МГц и меньше для 18 AWG и 16 AWG разновидность
	Затухание: NA

Посмотреть подробные данные о производительности для различные типы коаксиальных кабелей, используйте онлайн-калькулятор коаксиального кабеля Times Microwave Systems
Затухание и мощность Калькулятор обработки

Последнее изменение 06 июля 2004 г. Пол Б.Петерс, Показать контактную информацию
Copyright 2000 -2004 Paul B. Peters, VE7AVV. Все права защищены.

Медные телефонные кабели

1. Медный проводник
2. Изоляция из ячеистого полиэтилена
3. Идентификационная лента
4. Лента для упаковки сердечников
5. Алюминиевая влагонепроницаемая лента
6. Внутренняя оболочка, черный PE
7. Лента набухающая в воде
8. Наружная оболочка, черный PE
9. Маркировка оболочки

Описание: Обычный сплошной отожженный медный провод, с изоляцией из ячеистого полиэтилена высокой плотности, парный, десять пар субблочного типа, воздушный сердечник, экранированный алюминиевым барьером от влаги и двойной полиэтилен, обшитый набухающей водой лентой или заливным компаундом между оболочками , в целом соответствует спецификации Saudi Telecom TS-200 1 (CESE)

Применение: Кабель прямого заглубленного типа с ячеистой полиэтиленовой изоляцией, с воздушным сердечником, используется для первичной подземной распределительной сети между колодцами и коммутаторами, имеет двойную полиэтиленовую оболочку для непосредственного заглубления.Подходит для тропических условий окружающей среды (от -10 ° C до + 55 ° C).

Соответствующие спецификации: IEC — 60708

Размеры и стандартная упаковка

Продукт RTC	Размер кабеля	Прибл. Внешний диаметр.	Прибл. Вес брутто	Транспортная длина	Размер барабана (диаметр фланца)
№	(кол-во x мм)	(мм)	(кг)	(метр)	(мм)
ACCDO 101	300 х 2 х 0.40	33,0	1585	1000	1800
ACCDO 121	600 х 2 х 0,40	43,2	2700	1000	2000
ACCDO 131	900 х 2 х 0,40	51,0	2400	600	2000
ACCDO 141	1200 х 2 х 0.40	58,10	1610	300	1800
ACCDO 151	1500 х 2 х 0,40	64,0	1880	300	1800
ACCDO 161	1800 х 2 х 0,40	69,5	2310	300	2000
ACCDO 171	2100 х 2 х 0.40	74,0	2675	300	2200
ACCDO 181	2400 х 2 х 0,40	79,0	2960	300	2200
ACCDO 102	300 х 2 х 0,50	39.0	2285	1000	2000
ACCDO 122	600 х 2 х 0,50	51,5	2470	600	2000
ACCDO 132	900 х 2 х 0,50	61,7	1720	300	1600
ACCDO 142	1200 х 2 х 0,50	70.0	2380	300	2000
ACCDO 152	1500 х 2 х 0,50	77,70	2850	300	2000
ACCDO 162	1800 х 2 х 0,50	84,0	3325	300	2200
ACCDO 104	300 х 2 х 0.65	48,5	2215	600	2000
ACCDO 124	600 х 2 х 0,65	65,7	1980	300	1800
ACCDO 134	900 х 2 х 0,65	78,8	2860	300	2000
ACCDO 144	1200 х 2 х 0.65	89,2	3670	300	2200
ACCDO 076	100 х 2 х 0,90	40,5	1500	600	1600
ACCDO 106	300 х 2 х 0,90	63.8	1910	300	1800

Электрические характеристики и характеристики передачи

1. Сопротивление проводника: при 20 ° C

Диаметр медного проводника.	Макс. Сопротивление (Ом / км)
(мм)	Среднее	Отдельное
0,40	144	150
0.50	92	96
0,65	54	57
0,90	28	30

1,1 Дисбаланс сопротивления (%):

Дисбаланс сопротивления рассчитывается по следующей формуле

Диаметр медного проводника.	Макс.Дисбаланс сопротивления (%)
(мм)	Среднее	Отдельное
0,40	1,00	2,5
0,50	0,75	2,5
0,65	0,75	2,0
0,90	0,75	2,0

2.Сопротивление изоляции:

Сопротивление изоляции должно быть не менее 5000 МОм. км. при 20 ° C

2.1 Выдерживаемое напряжение диэлектрика :

Напряжение постоянного тока должно подаваться в течение минимум 3 секунд, как указано ниже.

Диаметр медного проводника.	Мин. Испытательное напряжение (Вольт постоянного тока)
(мм)	От проводника к проводнику	От проводника к экрану
0.40	1700	5000
0,50	2000	5000
0,65	2500	10000
0,90	3500	10000

3. Взаимная емкость: (при 1000 ± 200 Гц)

• Максимальное среднее значение: 44 ± 2 нФ / км
• Максимальный индивидуальный: 50 нФ / км.

4. Асимметрия емкости: (при 1000 ± 200 Гц)

4.a) Пара с Землей:

• Максимальное среднее значение: 500 пФ / км
• Максимальный индивидуальный: 2500 пФ / км

4.b) От пары к паре:

Макс. Асимметрия емкости (пФ / 500 м)
	Среднее	Индивидуальное
Внутри подразделения	25	150
Между соседними блоками или субблоками	17	55

5.Затухание: Скорректированные значения затухания до 45 ° C не должны превышать следующих значений.

Диаметр медного проводника.	Макс. Среднее затухание (дБ / км)
(мм)	при 1 кГц	при 1 МГц
0,40	1,81	26,5
0,50	1,45	22,6
0.65	1,11	18,5
0,90	0,80	13,3

6. Перекрестный разговор:

6.a) Связь между парой и парой на ближнем конце (NEXT): потеря:

Измерение должно выполняться на одном случайно выбранном внешнем блоке, и 99% парных комбинаций должны превышать следующие значения.

Частота (кГц)	Мин.СЛЕДУЮЩИЙ предел
	(д.б / км)
1	85
12	80
80	67
1000	48

6.b) NEXT и ELFEXT Индивидуальные суммы мощности:

Суммы отдельных мощностей на ближнем конце (NEXT) и равном уровне на дальнем конце (ELFEXT) должны превышать следующие значения на указанных частотах.

Частота (кГц)	В пределах единицы (дБ / км)
	Мин. СЛЕДУЮЩИЙ	Мин. ELFEXT
1	70	74
12	67	71
80	55	58
1000	37	36

Характеристики коаксиального кабеля LMR | Кабели Times Microwave

Кабель

LMR (стандартный) Технические характеристики

Характеристики коаксиального кабеля LMR-100A / LMR100A

КУПИТЬ

Характеристики коаксиального кабеля LMR-195 / LMR195

КУПИТЬ

Гибкий коаксиальный кабель LMR200 с низкими потерями для установки вне помещений, двойной экранированный черной полиэтиленовой оболочкой

Имея диаметр всего 0.Коаксиальный кабель LMR 200 длиной 195 дюймов с оболочкой из полиэтилена демонстрирует хорошие характеристики.
Этот гибкий кабель аналогичен по размеру кабелю RG-58, но имеет лучшие характеристики. Коаксиальный кабель
LMR 200 имеет затухание 10,5 дБ на частоте 1 ГГц, экранирование от радиочастот 90 дБ и максимальную частоту 5,8 ГГц.
LMR 200 имеет сплошной неизолированный медный центральный провод и оплетку с фольгированным внешним проводником.

КУПИТЬ

Характеристики коаксиального кабеля LMR-240 / LMR240

КУПИТЬ

Характеристики коаксиального кабеля LMR-300 / LMR300

КУПИТЬ КУПИТЬ

Характеристики коаксиального кабеля LMR-500 / LMR500

КУПИТЬ

Характеристики коаксиального кабеля LMR-600 / LMR600

Характеристики коаксиального кабеля LMR-900 / LMR900

Характеристики коаксиального кабеля LMR-1200 / LMR1200

Характеристики коаксиального кабеля LMR-1700 / LMR1700

LMR-Lite Технические характеристики

Характеристики кабеля LMR-LW195

Характеристики кабеля LMR-LW200

Характеристики кабеля LMR-LW240

Характеристики кабеля LMR-LW400

Характеристики кабеля LMR-LW600

Характеристики кабеля LMR-UltraFlex

КУПИТЬ

Характеристики кабеля LMR-195-UF

КУПИТЬ

Характеристики кабеля LMR-200-UF

КУПИТЬ

HTTP / 1.1 404 не найдено

HTTP / 1.1 404 не найдено

Запрошенный ресурс недоступен.

трассировка стека

 com.sapportals.wcm.protocol.webdav.server.WDServletException
в com.sapportals.wcm.protocol.webdav.server.WDObject.throwNotFoundIf (WDObject.java:54)
в com.sapportals.wcm.protocol.webdav.server.WDGetHandler.handle (WDGetHandler.java:176)
в com.sapportals.wcm.protocol.webdav.server.WDServlet.doGet (WDServlet.java:791)
на com.sapportals.wcm.protocol.webdav.server.WDServlet.service (WDServlet.java:483)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sapportals.wcm.portal.proxy.PCProxyServlet.service (PCProxyServlet.java:322)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
в com.sapportals.portal.prt.core.broker.ServletComponentItem $ ServletWrapperComponent.doContent (ServletComponentItem.java:110)
на com.sapportals.portal.prt.component.AbstractPortalComponent.serviceDeprecated (AbstractPortalComponent.java: 209)
в com.sapportals.portal.prt.component.AbstractPortalComponent.service (AbstractPortalComponent.java:114)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java:328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:189)
в com.sapportals.portal.prt.component.PortalComponentResponse.include (PortalComponentResponse.java: 215)
в com.sapportals.portal.prt.pom.PortalNode.service (PortalNode.java:645)
в com.sapportals.portal.prt.core.PortalRequestManager.callPortalComponent (PortalRequestManager.java:328)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:136)
в com.sapportals.portal.prt.core.PortalRequestManager.dispatchRequest (PortalRequestManager.java:189)
в com.sapportals.portal.prt.core.PortalRequestManager.runRequestCycle (PortalRequestManager.java:753)
в ком.sapportals.portal.prt.connection.ServletConnection.handleRequest (ServletConnection.java:235)
в com.sapportals.wcm.portal.connection.KmConnection.handleRequest (KmConnection.java:63)
в com.sapportals.portal.prt.dispatcher.Dispatcher $ doService.run (Dispatcher.java:557)
в java.security.AccessController.doPrivileged (собственный метод)
в com.sapportals.portal.prt.dispatcher.Dispatcher.service (Dispatcher.java:430)
в javax.servlet.http.HttpServlet.service (HttpServlet.java:853)
на com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.runServlet (HttpHandlerImpl.java:401)
в com.sap.engine.services.servlets_jsp.server.HttpHandlerImpl.handleRequest (HttpHandlerImpl.java:266)
в com.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:386)
в com.sap.engine.services.httpserver.server.RequestAnalizer.startServlet (RequestAnalizer.java:364)
в com.sap.engine.services.httpserver.server.RequestAnalizer.invokeWebContainer (RequestAnalizer.java:1060)
на com.sap.engine.services.httpserver.server.RequestAnalizer.handle (RequestAnalizer.java:265)
в com.sap.engine.services.httpserver.server.Client.handle (Client.java:95)
в com.sap.engine.services.httpserver.server.Processor.request (Processor.java:175)
в com.sap.engine.core.service630.context.cluster.session.ApplicationSessionMessageListener.process (ApplicationSessionMessageListener.java:33)
в com.sap.engine.core.cluster.impl6.session.MessageRunner.run (MessageRunner.java:41)
на com.sap.engine.core.thread.impl3.ActionObject.run (ActionObject.java:37)
в java.security.AccessController.doPrivileged (собственный метод)
в com.sap.engine.core.thread.impl3.SingleThread.execute (SingleThread.java:104)
в com.sap.engine.core.thread.impl3.SingleThread.run (SingleThread.java:176)

.
