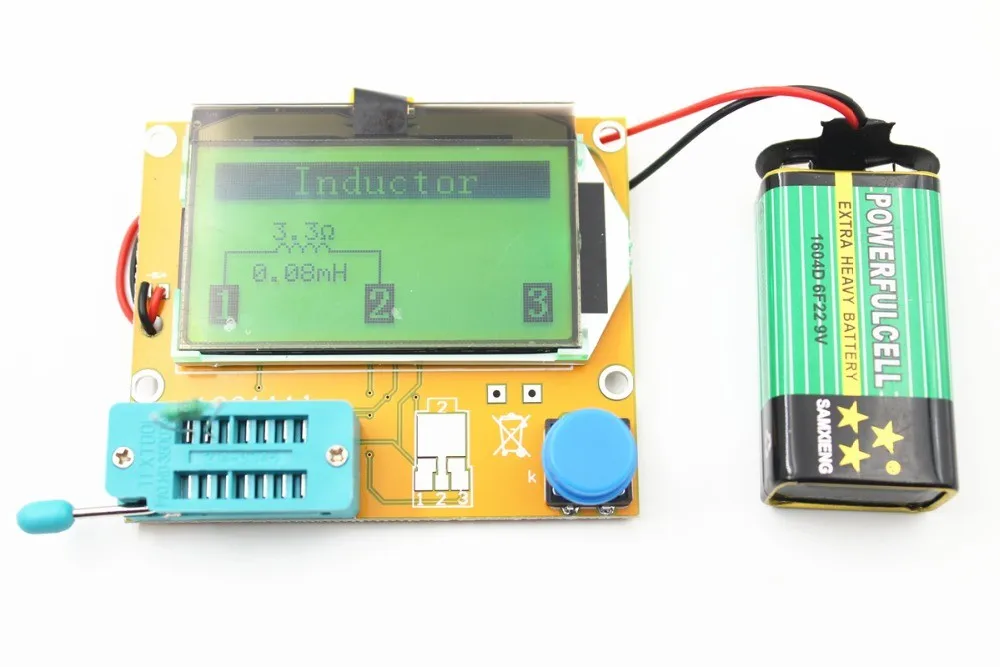

Транзисторный тестер GM328 набор инструментов для измерения сопротивления DIY ESR
Поделиться в:
- Описание
- Обзоры (0)
- Доставка и оплата
- Оптовый запрос
Описания
Основные характеристики:
Материал: акрил
Отображение данных измерений на полноцветном экране. Площадь пикселя 160 x 128.
Используйте микроконтроллер ATMEAG328P DIP-28 с сиденьем IC
Дисплей использует цветной дисплей 160 x 128 пикселей, номер символа всего экрана равен 8 x 20, глубина цвета 16 бит, символ компонента графического дисплея
Поворотный кодовый переключатель управления, измерение одной кнопкой, автоматическое отключение
Автоматическое обнаружение NPN и PNP транзисторов, полевых транзисторов, диодов, двойных диодов, тиристоров, тиристоров, автоматическая идентификация вышеуказанного распределения выводов транзисторов
Идентификация транзисторов дарлингтона по пороговому напряжению основания-эмиттера триода и высокому коэффициенту усиления тока
Обнаружить силовые диоды и FET встроенные защитные диоды
Испытание FET пороговое напряжение включения затвор-исток, сопротивление сток-исток, емкость затвор-исток
Может измерять до 2 резисторов одновременно
Сопротивление измеряется при максимальном разрешении 0,01 Ом
Может измерять до 50 МОм
Диапазон измерения конденсатора от 25 пФ до 100 мФ с разрешением 1 пФ
Для конденсаторов емкостью более 90 нФ эквивалентное последовательное сопротивление измеряется одновременно
Разрешение эквивалентного последовательного сопротивления до 0,01 Ом
Для конденсаторов емкостью более 5000 пФ также отображается скорость падения напряжения после зарядки.
Это значение может отражать добротность конденсатора
Измеряйте до двух диодов одновременно, показывая их положительное и отрицательное напряжение
Светодиод также показан в виде графического символа диода, и его напряжение включения намного выше, чем у обычного диода.
При тестировании одного диода, емкость обратного перехода PN-соединения тестируется одновременно
Емкость PN перехода транзистора также может быть проверена
В это время можно разместить только базу и эмиттер транзистора или базу и коллектор.
Конденсаторы ниже 25 пФ также могут быть проверены
Для этого теста требуется конденсатор 30 пФ. Сначала проверьте конденсатор на 30 пФ
Затем параллельно измерьте тестируемый конденсатор и повторите измерение.
Вычтите измеренное значение конденсатора 30 пФ.
Измерьте индуктивность одновременно для резисторов до 2100 Ом, измеряя от 0,01 мГн до 20 H
Процесс тестирования занимает около 2 секунд, а большие конденсаторы и катушки индуктивности занимают больше времени
Разрешение 0,001 МГц
Измерение постоянного напряжения до 50 В
Выходной сигнал прямоугольной формы, доступно несколько вариантов частоты, максимальная выходная частота 2 МГц
Вывод фиксированной частоты, регулируемый импульсный сигнал рабочего цикла (ШИМ), регулировка рабочего цикла от 1 до 99PCT
Отдельная функция проверки емкости, метод испытаний непрерывного измерения
Для конденсаторов 2 мкФ — 50 мФ это может быть измерено непосредственно в его цепи
Тестер может выдавать только до 6 мА пускового тока
Инфракрасное дистанционное управление декодированием и кодированием поддерживает формат кодирования TC9012 и чипы D6121 и выше
Спецификация
- Все (0)
- Фото (0)
- Видео (0)
- Сортировать по: Все
Все Популярность Самые полезные Самые последние
Перевести на английский
Получи G баллы! Будь первым, кто напишет обзор!
Хотите купить оптом ? Пожалуйста, отправьте ваш оптовый запрос ниже.
Обратите внимание, что мы обычно не предоставляем бесплатную доставку при оптовых заказах , но оптовая цена будет большой сделкой.
Ваша целевая цена:
Заказанное количество:
Страна
Ваше имя:
Ваш телефон:
Ваш адрес электронной почты:
Название компании:
Подробная информация о запросе:
Ваши недавно просмотренные товары
Предпродажная поддержка
КАК СДЕЛАТЬ ТРАНЗИСТОРНЫЙ ТЕСТЕР
Данный транзисторный тестер собирался для подбора германиевых транзисторов в гибридный усилитель. Он позволяет измерять статический коэффициент передачи тока у транзисторов любой проводимости. Измерения производятся при напряжении коллектор-база 6 вольт и двух фиксированных токах эмиттера в 5 и 300 мА. Также можно оценить утечку транзистора в режиме с оборванной базой. Отсчет значений производится по шкале микроамперметра с последующим пересчетом по формуле. Прибор рассчитан на питание от внешнего стабилизированного источника напряжением 12 вольт, но также может питаться от встроенной батареи, но при этом режим с током в 300 мА не доступен.
Для простоты схема нарисована для транзисторов структуры NPN. На ней не показаны переключатель полярности источника питания и микроамперметра. Также отсутствуют защитные диоды микроамперметра и вторая связка диод-стабилитрон параллельно имеющейся, но в обратном направлении. Напряжение коллектор-эмиттер задается стабилитроном и диодом, включенными последовательно. Диод предназначен для работы при обратной полярности. В качестве диодов применяются германиевые транзисторы в диодном включении, так как у них наименьшие падение напряжения. Резистор в связке со стабилитроном предназначен для защиты микроамперметра при замыкании эмиттера с базой.
S1 – кнопка без фиксации, в не нажатом состоянии микроамперметр переходит в режим вольтметра и измеряет напряжение на нагрузочном резисторе. База при этом на с чем не соединена. По отклонению стрелки можно судить об утечке коллектор база и коллектор-эмиттер. Резистор R* подбирается до полного отклонения стрелки при замкнутых выводах коллектор-эмиттер.
Ток задается резисторами нагрузки. При работе от батарее реле отпускает контакты подключая резистор меньшего номинала, так как напряжение у батареи меньше напряжения источника питания. В режиме с током эмиттера 300 мА параллельно микроамперметру подключается шунт, это нарушает работу вольтметра, что делает невозможным оценку утечки на этом диапазоне.
Статический коэффициент передачи тока считается как отношение тока коллектора к току базы, но поскольку ток базы мал, ток эмиттера примерно равен току коллектора. Ток эмиттера считается как отношение разности напряжения питания и напряжения коллектор-эмиттер к сопротивлению нагрузочного резистора. При применении микроамперметра с током полного отклонения 100 мкА коэффициент передачи считается по формуле h31=5000/Pa
, где Pa – показания микроамперметра. Возможные пути доработки прибора это исключение защитного резистора который последовательно стабилитрону и замена его на защиту с ограничением по току, а также замена резисторов нагрузки на источник тока.
Конечно со временем лучше обзавестись более серьёзными приборами – но для начала и этот тестер прекрасно поможет в ремонтах и сборке схем. Материал прислал в редакцию сайта SecreTUseR.
