Общие сведения об электроприводе



История развития электропривода



Первый электрический привод был осуществлен в 1838 г. петербургским академиком Б. С. Якоби, который на основе разработанного им в 1834 г. двигателя постоянного тока с вращающимся валом использовал его с питанием от гальва­нической батареи для привода гребных колес прогулочного катера. Вместе с тем, отсутствие экономически целесообразных источников электрической энергии не позволяло на том уровне развития электрического привода использовать его в производстве.

По существу электрический привод стали внедрять в производство и заменять им тепловой и другие приводы машин и механизмов после разработки русским инженером-электротехником М. О. Доливо-Добровольским в 1889-1891 гг. системы производства, распределения и потребления трехфазного переменного тока, в том числе разработки им трехфазного асинхронного двигателя. Очевидные экономические преимущества централизованного производства электроэнергии трехфазного переменного тока и простота ее распределения привели к тому, что электрический привод, постепенно вытесняя другие виды привода машин и механизмов, занял главенствующее место во многих отраслях народного хозяйства.

Исторически сложилось так, что электрический привод из-за своего исключительного значения и широкого распространения, в результате которого на долю ЭП приходится потребление свыше 60 %вырабатываемой в стране электроэнергии, выделен из общих технологических электроустановок для отдельного рассмотрения.





Электрический привод



Электрическим приводом называют электромеханическую систему, состоящую в обобщенном виде из электродвигательного, преобразовательного, передаточного и управляющего устройств и предназначенную для приведения в движение исполнительных органов рабочей машины и управления этим движением (рис. 1.1).

Основное назначение электропривода как технологической электроустановки – преобразование электрической энергии в механическую энергию движения исполнительных органов машин и механизмов. В отдельных случаях при реализации генераторных режимов торможения возможно и обратное преобразование энергии.

Электродвигательное устройство обеспечивает непосредственное преобразование электрической энергии в механическую.

Преобразовательное устройство осуществляет преобразование электрической энергии источника в необходимый для электродвигательного устройства вид. В простейшем случае функции преобразовательного устройства в электроприводе выполняет различного рода коммутационная аппаратура: контакторы, магнитные пускатели, тиристорные коммутаторы и т. д. В более сложном случае – управляемые полупроводниковые преобразователи: выпрямители, регуляторы напряжения, преобразователи частоты и т. д.



Рис. 1.1. Функциональная схема автоматизированного электропривода:

М – электродвигательное устройство; ПРБ – преобразовательное устройство; ПРД – передаточное устройство; УУ – управляющее устройство.



Передаточное устройство механическую энергию электродвигательного устройства преобразует в вид, необходимый для потребителя механической энергии. В качестве передаточного устройства в электроприводе используют муфты, ременные и цепные передачи, редукторы. По функциональному назначению передаточное устройство сходно с преобразовательным с тем лишь отличием, что преобразовательное преобразует электрическую энергию, а передаточное – механическую.

Потребители механической энергии – это исполнительные органы рабочих машин и механизмов различных технологических установок.

Преобразовательное, электродвигательное и передаточное устройства образуют

энергетическую часть электропривода.

Информационную часть электропривода представляет управляющее устройство, которое в ряде случаев классифицируют как информационно-управляющее. Оно на входе получает сигналы задания и обратных связей, а на выходе вырабатывает сигналы управления энергетической частью электропривода. В состав управляющего устройства высокого уровня включают микропроцессорные средства, микро- и мини-ЭВМ.

Важный энергетический показатель электропривода – это коэффициент полезного действия (к. п. д.), значение которого при пренебрежении сравнительно малым потреблением электроэнергии устройством управления определяется выражением

(1.1)

где ,

, , – соответственно к. п. д. электропривода, преобразовательного, электродвигательного и передаточного устройств.

Так как значения к. п. д. преобразовательного и передаточного устройств достаточно близки к единице и мало зависят от степени нагрузки, то в целом к. п. д. электропривода определяется значением к. п. д. электродвигательного устройства. Как известно, он тоже достаточно высокий и для электродвигателей вращательного движения составляет при номинальной нагрузке 60-95 %. Меньшие значения к. п. д. соответствуют тихоходным электродвигателям малой мощности. При мощностях же свыше 1 кВт номинальное значение к. п. д. электродвигателей, а соответственно и электропривода, как правило, превышает 70 %.

Преимущества электропривода – малый уровень шума при работе и отсутствие загрязнения окружающей среды, широкий диапазон мощностей и угловых скоростей, доступность регулирования угловой скорости и соответственно производительности технологических установок, относительная простота автоматизации, монтажа и эксплуатации по сравнению с тепловыми двигателями, например внутреннего сгорания.



Классификация электропривода

По основным характерным признакам электроприводы классифицируют следующим образом.

По способу передачи механической энергии исполнительному органу технологической установки различают: групповой, одиночный, индивидуальный и взаимосвязанный электропривод. В групповом электроприводе электродвигатель приводит в движение несколько исполнительных органов одной или нескольких рабочих машин. В одиночном – один исполнительный орган. В индивидуальном – отдельные части электродвигателя представляют собой часть исполнительного органа, например двигатель и исполнительный орган в виде моторколеса. Во взаимосвязанном электроприводе несколько двигателей осуществляют привод одного исполнительного органа, например привод тягового органа протяженного конвейера несколькими электродвигателями.

По наличию механического передаточного устройства выделяют редукторный электропривод и безредукторный. В редукторном электродвигатель передает вращательное движение передаточному устройству, содержащему редуктор. В безредукторном передача движения от электродвигателя осуществляется либо непосредственно рабочему органу, либо через передаточное устройство, не содержащее редуктор.

По роду тока и виду электродвигательного устройства различают электроприводы переменного и постоянного тока; асинхронные, синхронные, вентильные и др.

По принципу управления угловой скоростью и положением исполнительного органа различают электропривод: нерегулируемый, регулируемый, следящий, программно-управляемый, адаптивный. Нерегулируемый – предназначен для приведения в действие исполнительного органа рабочей машины с одной рабочей скоростью, параметры привода изменяются только в результате возмущающих воздействий. Регулируемый – для сообщения неизменяемой или изменяемой скорости исполнительному органу машины, параметры привода могут изменяться под воздействием управляющего устройства. Следящий – автоматически отрабатывающий перемещение исполнительного органа рабочей машины с определенной точностью в соответствии с произвольно меняющимся задающим сигналом. Программно-управляемый – управляемый в соответствии с заданной программой. Адаптивный – автоматически избирающий структуру или параметры системы управления при изменении условий работы машины с целью выработки оптимального режима.

По виду используемого преобразовательного устройства различают электроприводы следующих систем: УВ-Д (управляемый выпрямитель – двигатель), ШИП-Д (широтно-импульсный преобразователь – двигатель), МУ-Д (магнитный усилитель – двигатель), ТРН-АД (тиристорный регулятор напряжения – асинхронный двигатель), ПЧ-АД (преобразователь частоты – асинхронный двигатель) и др.

По степени (уровню) автоматизации электропривод может быть: неавтоматизированным, автоматизированным и автоматическим. Неавтоматизированные электроприводы – с ручным управлением, в производственных процессах по требованиям обеспечения безопасности производства не используют. Автоматизированные электроприводы – управляемые автоматическим регулированием параметров; наиболее распространены асинхронные электроприводы мощностью до 200 кВт с синхронными частотами вращения от 750 до 3000 об/мин, которые имеют невысокую стоимость, просты в монтаже и эксплуатации и обладают повышенной надежностью по сравнению с другими типами электроприводов. Автоматические электроприводы – в которых управляющее воздействие вырабатывается автоматическим устройством без участия оператора, обеспечивают гибкое управление технологическими процессами и их полную автоматизацию на основе аппаратных либо программных средств.





Литература



1. Шичков Л.П. Электрический привод. — М.: КолосС, 2006. – 279 с.: ил. – (Учебники и учеб. пособия для студентов высш. учеб. заведений) .

2. Чиликин М.Г., Сандлер А.С. Общий курс электропривода: Учебник для вузов. – 6-е изд., доп. и перераб. – М.: Энергоиздат, 1981. – 576 с., ил.





Содержание



1. Общие сведения об электроприводе. 1

1.1. Историческая справка. 1

1.2. Электрический привод. 1

1.3. Классификация электропривода. 4

Литература. 6





Электрические приводы. Виды и устройство. Применение и работа

Электропривод – электромеханическая система, служащая для привода в движение функциональных органов машин и агрегатов для выполнения определенного технологического процесса. Электрические приводы состоят из электродвигателя, устройства преобразования, управления и передачи.

С прогрессом промышленного производства электрические приводы заняли в быту и на производстве лидирующую позицию по числу электродвигателей и общей мощности. Рассмотрим структуру, типы, классификацию электроприводов, и предъявляемые к нему требования.

Устройство



1 — Передний крепеж
2 — Винтовая передача
3 — Концевой датчик
4 — Электродвигатель
5 — Зубчатая передача
6 — Задний крепеж

Функциональные компоненты

• Р – регулятор служит для управления электроприводом.
• ЭП – электрический преобразователь служит для преобразования электроэнергии в регулируемую величину напряжения.
• ЭМП – электромеханический преобразователь электричества в механическую энергию.
• МП – механический преобразователь способен изменять быстродействие и характер движения двигателя.
• Упр – управляющее действие.
• ИО – исполнительный орган.

Функциональные части

• Электропривод.
• Механическая часть.
• Система управления.

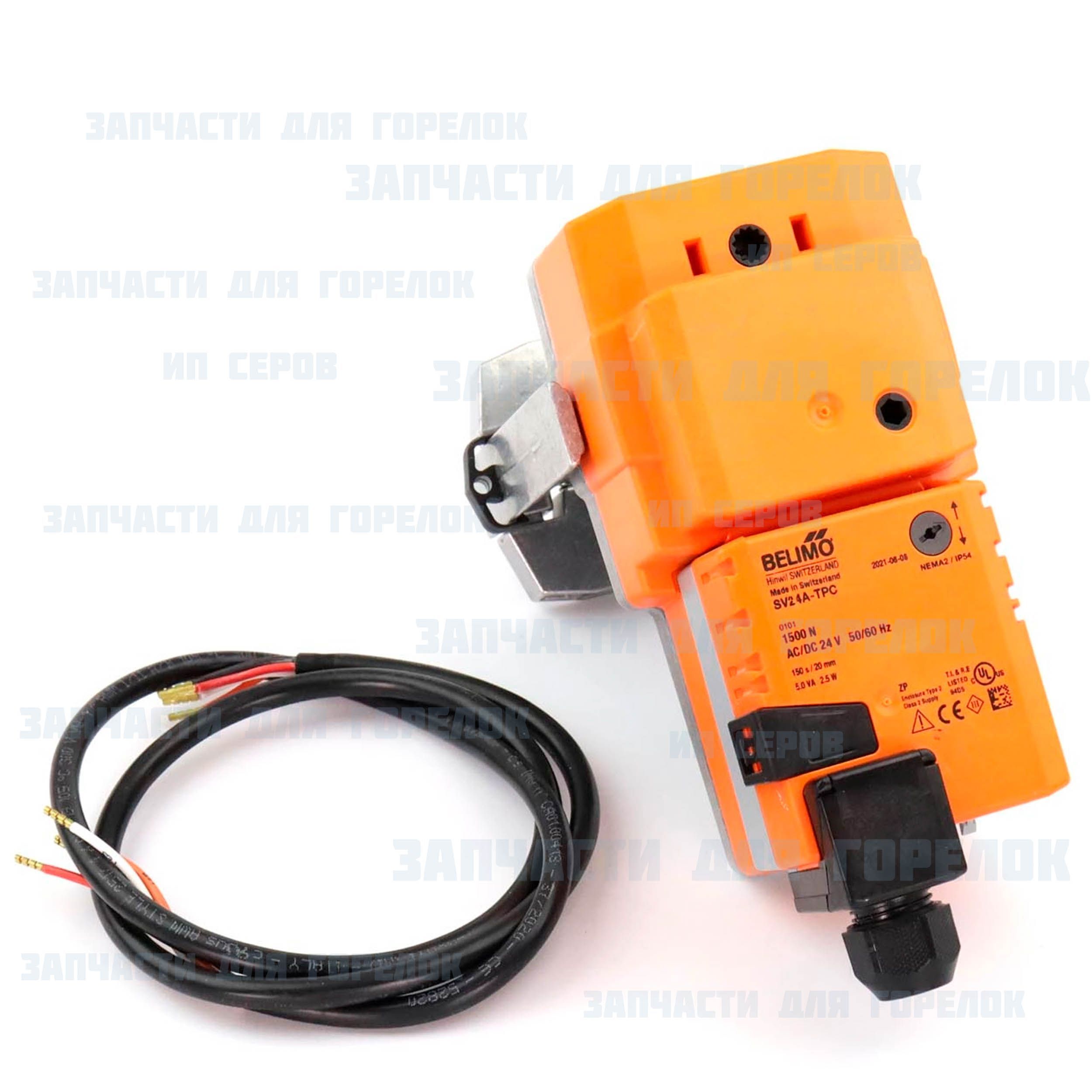

Исполнительный механизм является устройством, которое смещает рабочую деталь по поступающему сигналу от управляющего механизма. Рабочими деталями могут быть шиберы, клапаны, задвижки, заслонки. Они изменяют количество поступающего вещества на объект.

Рабочие органы могут двигаться поступательно, вращательно в определенных пределах. С их участием производится воздействие на объект. Чаще всего электропривод с исполнительным механизмом состоят из электропривода, редуктора, датчиков положения и узла обратной связи.

Сегодня электрические приводы модернизируются по их снижению веса, эффективности действия, экономичности, долговечности и надежности.

Свойства привода

• Статические. Механическая и электромеханическая характеристика.

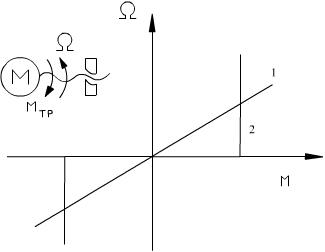

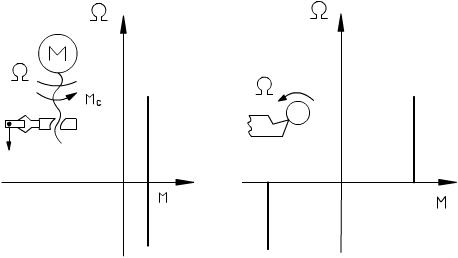

• Механические. Это зависимость скорости вращения от момента сопротивления. При анализе динамических режимов механические характеристики полезны и удобны.
• Электромеханические. Это зависимость скорости вращения от тока.
• Динамические. Это зависимость координат электропривода в определенный момент времени при переходном режиме.

Классификация

Электрические приводы обычно классифицируются по различным параметрам и свойствам, присущим им. Рассмотрим основные из них.

По виду движения:

• Вращательные.
• Поступательные.
• Реверсивные.
• Возвратно-поступательные.

По принципу регулирования:

• Нерегулируемый.
• Регулируемый.
• Следящий.
• Программно управляемый.
• Адаптивный. Автоматически создает оптимальный режим при изменении условий.
• Позиционный.

По виду передаточного устройства:

• Редукторный.
• Безредукторный.
• Электрогидравлический.
• Магнитогидродинамический.

По виду преобразовательного устройства:

• Вентильный. Преобразователем является транзистор или тиристор.
• Выпрямитель-двигатель. Преобразователем является выпрямитель напряжения.
• Частотный преобразователь-двигатель. Преобразователем является регулируемый частотник.
• Генератор-двигатель.
• Магнитный усилитель-двигатель.

По методу передачи энергии:

• Групповой. От одного мотора через трансмиссию приводятся в движение другие исполнительные органы рабочих машин. В таком приводе очень сложное устройство кинематической цепи. Электрические приводы такого вида являются неэкономичными из-за их сложной эксплуатации и автоматизации. Поэтому такой привод сегодня не нашел широкого применения.
• Индивидуальный. Он характерен наличием у каждого исполнительного органа отдельного электродвигателя. Такой привод является одним из основных на сегодняшний день, так как кинематическая передача имеет простое устройство, улучшены условия техобслуживания и автоматизации. Индивидуальный привод нашел популярность в современных механизмах: сложных станках, роботах-манипуляторах, подъемных машинах.
• Взаимосвязанный. Такой привод имеет несколько связанных электроприводов. При их функционировании поддерживается соотношение скоростей и нагрузок, а также положение органов машин. Взаимосвязанные электрические приводы необходимы по соображениям технологии и устройству. Для примера можно назвать привод ленточного конвейера, механизма поворота экскаватора, или шестерни винтового пресса большой мощности. Для постоянного соотношения скоростей без механической связи применяется схема электрической связи нескольких двигателей. Такая схема получила название схемы электрического вала. Такой привод используется в сложных станках, устройствах разводных мостов.

По уровню автоматизации:

• Автоматизированные.
• Неавтоматизированные.
• Автоматические.

По роду тока:

• Постоянного тока.
• Переменного тока.

По важности операций:

• Главный привод.
• Вспомогательный привод.

Подбор электродвигателя

Чтобы приводы производили качественную работу, необходимо правильно выбрать электрический двигатель. Это создаст условия долгой и надежной работы, а также повысит эффективность производства.

При подборе электродвигателя для привода агрегатов целесообразно следовать некоторым советам по:

• Требованиям технологического процесса выбирают двигатель с соответствующими характеристиками, конструктивного исполнения, а также метода фиксации и монтажа.
• Соображениям экономии подбирают надежный, экономичный и простой двигатель, который не нуждается в больших расходах на эксплуатацию, имеет малый вес, низкую цену и небольшие размеры.
• Условиям внешней среды и безопасности подбирают соответствующее исполнение мотора.

Правильный подбор электродвигателя обуславливает технико-экономические свойства всего привода, его надежность и длительный срок работы.

Преимущества

• Возможность более точного подбора мощности двигателя для электропривода.
• Электрический мотор менее пожароопасен в отличие от других типов двигателей.
• Приводы дают возможность быстрого пуска и остановки механизма, его плавного торможения.
• Нет необходимости в специальных регуляторах питания для электродвигателя. Все процессы происходят в автоматическом режиме.
• Приводы дают возможность подбора мотора, свойства которого лучше других моделей сочетаются с характеристиками агрегата.
• С помощью электрического привода можно плавно регулировать обороты механизма в определенных пределах.
• Электродвигатель может преодолеть большие и долговременные перегрузки.
• Электропривод дает возможность получения максимальной скорости и производительности рабочего механизма.
• Электродвигатель дает возможность экономить электричество, а при определенных условиях даже генерировать ее в сеть.
• Полная и простая автоматизация установок и механизмов возможна только с помощью электроприводов.
• КПД электромоторов имеет наибольший показатель по сравнения с другими моделями двигателей.
• Моторы производят с повышенной уравновешенностью. Это дает возможность встраивания их в механизмы машин, делать менее массивным фундамент.

Инновационные электрические приводы все автоматизированы. Системы управления приводом дают возможность рационального построения технологических процессов, увеличить производительность и эффективность труда, оптимизировать качество продукции и уменьшить ее цену.

Технические требования

К любым техническим механизмам и агрегатам предъявляются определенные требования технического плана. Не стали исключением и электроприводы. Рассмотрим основные предъявляемые к ним требования.

Надежность

В соответствии с этим требованием привод должен исполнять определенные функции и заданных условиях в течение некоторого интервала времени, с расчетной вероятностью работы без возникновения неисправностей.

При невыполнении этих требований остальные свойства оказываются бесполезными. Надежность может значительно отличаться в зависимости от характера работы. В некоторых механизмах не требуется долгого времени работы, однако отказ механизма не должен иметь место. Такой пример можно найти в военной промышленности. И другой пример, где наоборот, время службы должно быть большим, а отказ устройства вполне возможен, и не приведет к серьезным последствиям.

Точность

Это требование связано с отличием показателей от заданных. Они не могут превышать допустимые величины. Электроприводы должны обеспечивать перемещение рабочего элемента на определенный угол или за некоторое время, а также поддерживать на определенном уровне скорость, ускорение или момент вращения.

Быстродействие

Это качество привода обеспечивает быструю реакцию на разные воздействия управления. Быстродействие связано с точностью.

Качество

Такая характеристика обеспечивает качество процессов перехода, исполнение определенных закономерностей их выполнения. Качественные требования создаются вследствие особенностей работы машин с электроприводами.

Энергетическая эффективность

Любые производственные процессы преобразования и передачи имеют потери энергии. Наиболее важным это качество стало в применении электроприводов механизмов, приводах значительной мощности, долгим режимом эксплуатации. Эффективность использования энергии определяется КПД.

Совместимость

Электрические приводы должны совмещаться с работой аппаратуры, в которой они применяются, с их системой снабжения электроэнергией, информационными данными, а также с рабочими элементами. Наиболее остро стоит требование совместимости электроприводов для медицинской и бытовой техники, в радиотехнике.
