Сварочник своими руками: Сварочный аппарат своими руками – как сделать такой агрегат + Видео

Содержание

инверторный, точечный, из микроволновки и другие

Сварочный аппарат является довольно востребованным устройством как среди профессионалов, так и среди домашних мастеров. Но для бытового использования порой нет смысла покупать дорогостоящий агрегат, поскольку он будет использоваться в редких случаях, например, если потребуется заварить трубу или поставить забор. Поэтому будет разумнее сделать сварочный аппарат своими руками, вложив в него минимальное количество средств.

Главной деталью любого сварочника, работающего по принципу электродуговой сварки, является трансформатор. Данную деталь можно извлечь из старой, ненужной бытовой техники и сделать из нее самодельный сварочный аппарат. Но в большинстве случаев трансформатору требуется небольшая доработка. Существует несколько способов, чтобы сделать сварочник, которые могут быть как самыми простыми, так и более сложными, требующими знания в радиоэлектронике.

Сварочный аппарат из микроволновки

Чтобы изготовить мини-сварочный аппарат, понадобится пара трансформаторов, снятых с ненужной микроволновой печи. Микроволновку несложно найти у друзей, знакомых, соседей и т.д. Главное, чтобы она обладала мощностью в пределах 650-800 Вт, и в ней был исправен трансформатор. Если печка будет иметь более мощный трансформатор, то и аппарат получится с более высокими показателями тока.

Итак, трансформатор, снятый с микроволновки, имеет 2 обмотки: первичную (первичку) и вторичную (вторичку).

Вторичка имеет больше витков и меньшее сечение провода. Поэтому, чтобы трансформатор стал пригодным для сварки, ее требуется убрать и заменить на проводник с большей площадью сечения. Чтобы извлечь данную обмотку из трансформатора, ее необходимо спилить с обеих сторон детали с помощью ножовки по металлу.

Делать это нужно с особой аккуратностью, чтобы случайно не задеть пилой первичную обмотку.

Когда катушка будет спилена, ее остатки потребуется извлечь из магнитопровода. Эта задача намного облегчится, если просверлить обмотки для снятия напряжения металла.

Далее, с помощью сверла или зубила выбейте остатки намотки.

Проделайте такие же операции и с другим трансформатором. В итоге у вас получится 2 детали, имеющие первичную обмотку на 220 В.

Важно! Не забудьте удалить токовые шунты (показаны стрелками на фото ниже). Это процентов на 30 увеличит мощность аппарата.

Для изготовления вторички потребуется приобрести 11-12 метров провода. Он должен быть многожильным и иметь сечение не менее 6 квадратов.

Чтобы сделать сварочный аппарат, для каждого трансформатора потребуется намотать по 18 витков (6 рядов в высоту и 3 слоя в толщину).

Можно оба трансформатора мотать одним проводом либо по отдельности. Во втором случае катушки должны соединяться последовательно.

Намотку следует делать очень плотной, чтобы провода не болтались. Далее, первичные обмотки нужно соединить параллельно.

Чтобы детали соединить вместе, их можно прикрутить к небольшому обрезку деревянной доски.

Если измерить напряжение на вторичке трансформатора, то в данном случае оно будет равняться 31-32 В.

Таким самодельным сварочником без труда варится металл толщиной 2 мм электродами с диаметром 2,5 мм.

Следует помнить, что варить таким самодельным аппаратом следует с перерывами на отдых, поскольку его обмотки сильно нагреваются. В среднем, после каждого использованного электрода аппарат должен остывать в течение20-30 минут.

Тонкий металл агрегатом, сделанным из микроволновки, варить не получится, так как он его будет резать. Для регулировки тока к сварочнику можно подключить балластный резистор или дроссель. Роль резистора может выполнить отрезок стальной проволоки определенной длины (подбирается экспериментально), который подсоединяется к низковольтной обмотке.

Сварочник на переменном токе

Это самый распространенный вид аппаратов для сварки металлов. Его просто изготовить в домашних условиях, и он неприхотлив в эксплуатации. Но главный недостаток аппарата – это большая масса понижающего трансформатора, который является основой агрегата.

Для домашнего использования достаточно, чтобы аппарат выдавал напряжение 60 В и мог обеспечить силу тока в 120-160 А. Поэтому для первички, к которой идет подключение бытовой сети 220 В, потребуется провод с сечением от 3 мм2 до 4 мм2. Но идеальный вариант — это проводник с сечением 7 мм2. При таком сечении перепады напряжения и возможные дополнительные нагрузки аппарату будут не страшны. Из этого следует, что для вторички нужен проводник, имеющий 3 мм в диаметре. Если брать алюминиевый проводник, то расчетное сечение медного умножается на коэффициент 1,6.

Для вторички потребуется медная шина с сечением не менее 25 мм2

Очень важно, чтобы проводник для намотки был покрыт тряпичной изоляцией, поскольку традиционная ПВХ оболочка при нагревании плавится, что может вызвать межвитковое замыкание.

Если вы не нашли провод с необходимым сечением, то его можно изготовить самостоятельно из нескольких более тонких проводников. Но при этом значительно увеличится толщина провода и, соответственно – габариты агрегата.

Первым делом, изготавливается основа трансформатора – сердечник. Его делают из металлических пластин (трансформаторной стали). Данные пластины должны иметь толщину 0,35-0,55 мм. Шпильки, соединяющие пластины, требуется хорошо изолировать от них. Перед сборкой сердечника просчитываются его размеры, то есть размеры “окна” и площадь сечения сердечника, так называемого “керна”. Для расчета площади используют формулу: S см

2 = a х b (см. рис. ниже).

Но из практики известно, что если сделать сердечник с площадью меньшей 30 см2, то таким аппаратом будет сложно получить качественный шов из-за недостатка запаса мощности. Да и нагреваться он будет очень быстро. Поэтому сечение сердцевины должно быть не менее 50 см2. Несмотря на то, что увеличится масса агрегата, он станет более надежным.

Для сборки сердечника лучше использовать Г-образные пластины и размещать их так, как показано на следующем рисунке, пока толщина детали не достигнет необходимого значения.

Пластины по окончанию сборки необходимо скрепить (по углам) с помощью болтов, после чего зачистить напильником и заизолировать тканевой изоляцией.

Теперь можно начать намотку трансформатора.

  1. В первую очередь, следует намотать первичку. Для ее изготовления потребуется сделать 215 витков.
  2. Рекомендуется на 165 и 190 витке сделать ответвление. Чтобы это сделать, необходимо в верхней части трансформатора прикрепить пластину из текстолита. Все ответвления закрепляются на ней с помощью болтов. Но возле них следует ставить маркировку.
    Например, возле первого провода следует написать “Общий”, возле 2-го отвода – “165 виток”, возле 3-го – “190 виток” и возле 4-го – “215 виток”. В дальнейшем это позволит регулировать силу тока. Если требуется повысить силу тока, то выбирается обмотка с меньшим количеством витков, и наоборот.
  3. Далее, делается вторичная обмотка, состоящая из 70-ти витков.

Следует учитывать один нюанс: соотношение витков на сердечнике должно быть 40% к 60%. Это значит, что на стороне, где размещена первичка, должно быть меньшее количество витков вторички. Благодаря этому при начале сварки обмотка, имеющая больше витков, частично отключится из-за возникновения вихревых токов. При этом повысится сила тока, что положительным образом скажется на качестве шва.

Когда намотка трансформатора будет завершена, сетевой кабель подключается к общему проводу и к ответвлению 215 витка. Сварочные кабели подключаются к вторичной обмотке. После этого контактный сварочный аппарат готов к работе.

Аппарат на постоянном токе

Чтобы варить чугун или нержавейку, требуется аппарат постоянного тока. Его можно сделать из обычного трансформаторного агрегата, если к его вторичной обмотке

подсоединить выпрямитель. Ниже приведена схема сварочного аппарата с диодным мостом.

Схема сварочного аппарата с диодным мостом

Выпрямитель собирается на диодах Д161, способных выдерживать 200А. Они обязательно должны быть установлены на радиаторах. Также для выравнивания пульсации тока потребуется 2 конденсатора (С1 и С2) на 50 В и 1500 мкФ. Данная электросхема также имеет регулятор тока, роль которого выполняет дроссель L1. К контактам Х5 и Х4 подсоединяются сварочные кабели (прямой или обратной полярностью), в зависимости от толщины соединяемого металла.

Инвертор из блока питания компьютера

Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.

Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.

Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.

Далее приведены схемы, для производства печатных плат, которые нужны, чтобы сделать инвертор.

На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.

Сварочник из электромотора

Чтобы изготовить простой сварочный аппарат из статора электродвигателя, необходимо подобрать сам мотор, отвечающий определенным требованиям, а именно, чтобы его мощность была от 7 до 15 кВт.

Совет! Лучше всего использовать двигатель серии 2А, поскольку в нем будет большое окно магнитопровода.

Раздобыть нужный статор можно в местах, где принимают металлолом. Как правило, он будет очищен от проводов и после пары ударов кувалдой раскалывается. Но если корпус изготовлен из алюминия, то чтобы извлечь из него магнитопровод, потребуется отжечь статор.

Подготовка к работе

Поставьте статор отверстием вверх и подложите под деталь кирпичи. Далее, сложите внутрь дрова и подожгите их. После пары часов прожарки магнитопровод легко отделится от корпуса. Если в корпусе имеются провода, то их также после термообработки можно вынуть из пазов. В результате вы получите магнитопровод, очищенный от ненужных элементов.

Данную болванку следует хорошо пропитать масляным лаком и дать ей просохнуть. Для ускорения процесса можно использовать тепловую пушку. Пропитка лаком делается для того, чтобы после снятия стяжек не произошло рассыпание пакета.

Когда болванка полностью высохнет, используя болгарку, удалите стяжки, распложенные на ней. Если стяжки не удалить, они будут выполнять роль короткозамкнутых витков и забирать мощность трансформатора, а также вызывать его нагрев.

После очистки магнитопровода от ненужных частей потребуется изготовить две торцевые накладки (см. рисунок ниже).

Материалом для их изготовления может послужить либо картон, либо прессшпан. Также нужно изготовить из данных материалов две гильзы. Одна будет внутренней, а вторая – наружной. Далее, нужно:

  • установить на болванке обе торцевые накладки;
  • затем вставить (одеть) цилиндры;
  • все эту конструкцию обмотать киперной или стеклолентой;
  • пропитать получившуюся деталь лаком и высушить.

Изготовление трансформатора

После проведения вышеописанных действий из магнитопровода можно будет изготовить сварочный трансформатор. Для этих целей понадобится провод, покрытый тканевой либо стеклоэмалевой изоляцией. Чтобы намотать первичную обмотку, потребуется провод диаметром 2-2,5 мм. На вторичную обмотку потребуется около 60 метров медной шины (8 х 4 мм).

Совет! Чтобы правильно рассчитать количество витков, необходимо иметь трансформатор на 12 В и амперметр, которым можно измерять переменный ток до 5 А.

Итак, расчеты делаются следующим образом.

  1. На сердечник следует намотать 20 витков провода, имеющего диаметр не ниже 1,5 мм, после чего, нужно подать на него напряжения 12 В.
  2. Измерьте ток, протекающий в данной обмотке. Значение должно быть около 2 А. Если получилось значение больше требуемого, то количество витков нужно увеличить, если значение меньше 2А, то уменьшить.
  3. Подсчитайте количество получившихся витков и разделите его на 12. В результате вы получите значение, которое указывает, сколько нужно витков на 1 В напряжения.

Для первичной обмотки подойдет проводник диаметром 2,36 мм, который требуется сложить вдвое. В принципе, можно взять любой провод с диаметром 1,5-2,5 мм. Но прежде нужно просчитать сечение проводников в витке. Сначала нужно намотать первичную обмотку (на 220 В), а затем – вторичную. Ее провод должен быть изолированным по всей длине.

Если во вторичной обмотке сделать отвод на участке, где получается 13 В, и поставить диодный мост, то данный трансформатор можно использовать вместо аккумулятора, если требуется завести автомобиль. Для сварки напряжение на вторичной обмотке должно быть в пределах 60-70 В, что позволит использовать электроды диаметром от 3 до 5 мм.

Если вы уложили обе обмотки, и в этой конструкции осталось свободное место, то можно добавить 4 витка шины из меди (40 х 5 мм). В данном случае вы получите обмотку для точечной сварки, которая позволит соединять листовой металл толщиной до 1,5 мм.

Для изготовления корпуса использовать металл не рекомендуется. Лучше его сделать из текстолита или пластика. В местах крепления катушки к корпусу нужно проложить резиновые прокладки для уменьшения вибрации и лучшей изоляции от токопроводящих материалов.

Самодельный аппарат точечной сварки

Готовый аппарат для точечной сварки имеет достаточно высокую цену, которая не оправдывает его внутреннюю “начинку”. Устроен он очень просто, и сделать его самому не составит большого труда.

Чтобы самостоятельно изготовить точечный сварочный аппарат, потребуется один трансформатор от микроволновки мощностью 700-800 Вт. С него нужно убрать вторичную обмотку способом, описанным выше, в разделе, где рассматривалось изготовление сварочного аппарата из микроволновки.

Аппарат для точечной сварки делается следующим способом.

  1. Сделайте 2-3 витка внутри манитопровода кабелем с диаметром проводника не менее 1 см. Это будет вторичная обмотка, позволяющая получить ток в 1000 А.
  2. На концах кабеля рекомендуется установить медные наконечники.
  3. Если подключить к первичной обмотке 220 В, то на вторичной обмотке мы получим напряжение 2 В с силой тока около 800 А. Этого будет достаточно, чтобы за несколько секунд расплавить обычный гвоздь.

  4. Далее, следует сделать корпус для аппарата. Для основания хорошо подойдет деревянная доска, из которой следует изготовить несколько элементов, как показано на следующем рисунке. Размеры всех деталей могут быть произвольными и зависят от габаритов трансформатора.

  5. Чтобы придать корпусу более эстетичный вид, острые углы можно убрать с помощью ручного фрезера с установленной на него кромочной калевочной фрезой.

  6. На одной части сварочных клещей необходимо вырезать небольшой клин. Благодаря ему клещи смогут подниматься выше.

  7. Вырежьте на задней стенке корпуса отверстия под выключатель и сетевой провод.
  8. Когда все детали будут готовы и отшлифованы, их можно покрасить черной краской или покрыть лаком.
  9. От ненужной микроволновки потребуется отсоединить сетевой кабель и концевой выключатель. Также потребуется металлическая дверная ручка.

  10. Если у вас дома не завалялся выключатель и медный прут, а также медные зажимы, то данные детали необходимо приобрести.
  11. От медной проволоки отрежьте 2 небольших прутка, которые будут выполнять роль электродов, и закрепите их в зажимах.

  12. Прикрутите выключатель к задней стенке корпуса аппарата.
  13. Прикрутите к основанию заднюю стенку и 2 стойки, как показано на следующих фото.

  14. Закрепите на основании трансформатор.
  15. Далее, один сетевой провод подсоединяется к первичной обмотке трансформатора. Второй сетевой провод подсоединяется к первой клемме выключателя. Затем нужно прикрепить провод ко второй клемме выключателя и подсоединить его к другому выводу первички. Но на этом проводе следует сделать разрыв и установить в него прерыватель, снятый из микроволновки. Он будет выполнять роль кнопки включения сварки. Данные провода должны быть достаточной длины, чтобы ее хватило для размещения прерывателя на конце клещей.
  16. Закрепите на стойках и задней стенке крышку аппарата с установленной ручкой.
  17. Закрепите боковые стенки корпуса.
  18. Теперь можно устанавливать сварочные клещи. Сначала просверлите на их концах по отверстию, в которые будут вкручиваться шурупы.
  19. Далее, закрепите на конце выключатель.
  20. Вставьте клещи в корпус, предварительно положив между ними для выравнивания квадратный брусок. Просверлите в клещах сквозь боковые стенки отверстия и вставьте в них длинные гвозди, которые будут служить в качестве осей.

  21. На концах клещей закрепите медные электроды и выровняйте их так, чтобы концы стержней были друг напротив друга.

  22. Чтобы верхний электрод поднимался автоматически, вкрутите 2 шурупа и закрепите на них резинку, как показано на следующих фото.

  23. Включите агрегат, соедините электроды и нажмите кнопку пуска. Вы должны увидеть электрический разряд между медными стержнями.
  24. Для проверки работы агрегата можно взять металлические шайбы и сварить их.

В данном случае результат оказался положительным. Поэтому создание точечного сварочного аппарата можно считать оконченным.

Как сделать сварочный аппарат своими руками?

Аппарат для сварки применяют при некоторых видах кузовных работ для соединения металлических деталей. Однако работы с использованием данных устройств производят обычно при наличии серьезных повреждений кузова, которые встречаются сравнительно редко. Поэтому приобретать новый относительно дорогостоящее устройство для разового использования нецелесообразно. Для бытового применения можно сделать сварочный аппарат своими руками.

Особенности

Нужно учитывать, что изготавливать сварочный аппарат самостоятельно выгодно только при наличии некоторых исходных составляющих. Это объясняется тем, что, хотя собрать простейшую модель рассматриваемого устройства несложно, материалы, требуемые для этого, весьма дорогостоящие. Поэтому если приобретать их по отдельности специально для изготовления данного прибора своими руками, по итоговой стоимости он может оказаться близок к новому фирменному инструменту, который, конечно, будет превосходить по техническим характеристикам самодельный сварочный аппарат.

Конструкция

Основу рассматриваемого инструмента составляет трансформатор, служащий источником энергии. Он представляет собой две катушки медного провода, намотанные на сердечник из металла. Причем катушки различаются по количеству витков. Та из них, которая подключается к электросети, называется первичной. Во вторичной катушке при этом возникает ток меньшего напряжения, но большего ампеража благодаря индукции.

Нужно учитывать, что сварочный аппарат, имеющий малую силу тока, производит низкокачественную сварку, в то время как чрезмерно большая сила тока приводит к сжиганию электродов и резке металла.

Сварочный аппарат можно оснастить трансформатором, например, от СВЧ-печи. Однако так как на его вторичной обмотке возникает напряжение около 2000 вольт, необходимо внести некоторые изменения в конструкцию своими руками с целью понижения напряжения, а именно сократить число витков.

Для понижения напряжения вторичную обмотку распиливают в двух местах и вытаскивают из катушки. При этом нужно соблюдать осторожность, чтобы не повредить первичную обмотку. Затем вторичную обмотку перематывают более толстым проводом либо проводом ПЭВ с эмалевой изоляцией или термобумагой толщиной 0,05 мм. Желательно использовать третий вариант, так как это позволяет избежать возникновения скин-эффекта, проявляющегося в случае применения обычного провода. Он состоит в вытеснении высокочастотных токов, что приводит к перегреву проводника.

Созданную обмотку покрывают тонкоизоляционным лаком. Такие параметры, как количество витков и толщина, вычисляют для каждой модели трансформатора. Однако выведены и оптимальные значения: толщина обмотки — 0,3 мм, ширина — 40 мм, толщина провода — 0,5-0,7 мм.

Если в наличии отсутствует трансформатор от СВЧ-печи или какого-либо другого прибора, можно собрать его своими руками. Для этого потребуется сердечник с поперечным сечением 25-55 см² из трансформаторного железа, отличающегося высокой магнитной проницаемостью, медный провод длиной в несколько десятков метров, изоляционные материалы.

Что касается провода, наилучшим вариантом считают термостойкий провод из меди со стеклотканевой, х/б или в крайнем случае резиновой изоляцией. Можно сделать изоляцию своими силами. Для этого нужно нарезать изоляционный материал полосками по 2 см и обернуть ими провод.

Окончательный этап – пропитка электротехническим лаком. Чем качественнее изоляция, тем ниже возможность перегрева инструмента. Параметры обмотки рассчитывают на основе технических характеристик прибора. Выходное напряжение холостого хода самодельного сварочного аппарата колеблется от 60 до 65 В, рабочее напряжение — от 18 до 24 В. При самой высокой мощности и электроде диаметром 4 мм мощность во вторичной обмотке составляет 3,5-4 кВт, в первичной — около 5 кВт, с учетом потерь. Ток при этом составляет около 25 А.

Количество витков определяют на основе напряжения с учетом площади сечения сердечника магнитопровода в 2 см. На 1 В при качественном проводе приходится 0,9 — 1,1 витков. Общее количество получают путем деления уровня напряжения на частоту. Таким способом рассчитывают показатели для обеих обмоток. На основе этого можно определить требуемую длину провода путем умножения длины одного витка на их общее количество. При этом нужно взять некоторый запас.

Перед намоткой катушек нужно сделать каркасы из текстолита или электротехнического картона, которые свободно надеваются на сердечник. Между первичной и вторичной намотками необходимо проложить изоляцию в виде стеклоткани, электротехнического или обычного картона.

Корпус

Сварочный аппарат следует оснастить корпусом, в который помещают трансформатор для сохранения от воздействия внешних факторов. При его выборе или изготовлении нужно учитывать, что из-за электромагнитного излучения для этого подходят не все материалы. Наилучшими вариантами считают цельновыгнутый жесткий стальной корпус либо корпус из диэлектрических материалов. Второй вариант сложнее найти или собрать своими руками, к тому же он менее прочен, однако позволяет избежать вибрации и потери энергии в конструктивных элементах трансформаторов, вызываемых вихревыми токами, которые возбуждаются сильными магнитными полями рассеивания вблизи обмоток.

В корпусах из прочих материалов данные отрицательные явления можно несколько снизить (на 30-50 % в зависимости от конструкции и материала корпуса), если сделать на корпусе продольные рассечки.

Большинство самодельных сварочных инструментов не имеет цельного корпуса. Это позволяет избежать таких проблем, связанных с ним, как вибрации, вихревые токи и потери энергии. Однако в таком случае сварочный аппарат подвержен воздействию внешних факторов, что приводит к резкому снижению надежности и безопасности работ. К тому же нужно учитывать, что вышеупомянутые потери составляют несколько процентов, что почти незаметно на фоне сопротивления в линиях электропередач и флуктации напряжения в сети.

Кроме того, желательно оснастить аппарат регулировкой вторичного напряжения для плавного регулирования сварочного тока. Это позволит скомпенсировать потери в проводах большой длины, что особо актуально при работе вдали от питающей сети. В фирменных инструментах присутствует ступенчатая регулировка напряжения путем переключения обмоток. Домашний электросварочный аппарат можно оснастить схемой выпрямления напряжения, построенной на тиристорах.

Вопрос надежности

Сварочный аппарат, сделанный своими руками, в большинстве случаев оказывается не таким надежным, как фирменный аналог. Поэтому при изготовлении следует принять некоторые меры по ее повышению.

Основным фактором, приводящим к преждевременному выходу из строя рассматриваемых устройств, считают перегрев. Для снижения возможности его возникновения, прежде всего, необходимо сделать эффективную изоляцию. Для этого требуются надежные обмоточные провода с плотностью тока до 5-7 А/кв.мм. Однако этого может оказаться недостаточно.

Для быстрого охлаждения провода нужно обеспечить взаимодействие с воздухом. Для этого в обмотках нужно сделать щели. После первого слоя провода и через каждые два последующих с внешних сторон вставляют гетенаксовые или деревянные планки 5-10 мм.

Таким образом обеспечивают контакт каждого слоя провода с воздухом с одной стороны. Если сварочный аппарат не имеет вентиляторов, щели ориентируют вертикально для обеспечения постоянной циркуляции воздуха. В таком случае снизу поступает холодный воздух, теплый уходит вверх.

Более эффективным вариантом обеспечения охлаждения трансформатора сварочного аппарата, естественно, является вентилятор. Его обдув почти не сказывается на скорости нагрева, но значительно ускоряет охлаждение. Однако нужно учитывать, что для трансформатора с закрытыми обмотками проблема перегрева не решится даже при установке мощного вентилятора. В таком случае его возможно избежать лишь умеренным режимом работы.

Существует еще один вариант решения проблемы перегрева трансформатора. Он состоит в погружении его в трансформаторное масло. Данная жидкость не только отводит тепло, но и является дополнительным изолятором. В таком случае корпус трансформатора должен представлять герметичную емкость.

Наиболее проблемными с точки зрения перегрева являются тороидальные трансформаторы. Они быстро нагреваются и медленно охлаждаются. Также достаточно серьезной проблемой самодельных трансформаторов считают вибрацию, возникающую при работе вследствие притяжения металлических элементов создаваемым ими переменным магнитным полем. Из-за этого возникает трение проводов, которое приводит к разрушению изоляции, а также разрушение и продавливание обмоток на углах каркаса. Для снижения последствий воздействия вибрации необходимо сделать качественную изоляцию. Также нужно прочно закрепить все неподвижные элементы.

Следует избегать хранения и использования сварочного аппарата в условиях повышенной влажности. Вода, конденсирующаяся в щелях изоляции, является проводником тока. Перед использованием инструмент нужно проверить. Если напряжение выходит за пределы 60 — 65 В, увеличивают или уменьшают обмотку.

Интересное по теме:

Сварка - своими руками | Мастер



Сварка в домашнем хозяйстве дело нужное, а иногда просто необходимое. Но необходимость эта может возникать редко, а все равно - без сварки никак. Можно просто купить сварочный аппарат, сейчас всего в продаже навалом, только не всегда это финансово целесообразно. Хорошая сварка стоит хороших денег. Второй путь - сделать сварку самостоятельно. Конструкция классической сварки несложная и не требуется экзотических деталей и больших навыков при изготовлении.
Самостоятельно сделать можно и инверторный сварочный аппарат, но это далеко не всем под силу, дорого, трудоемко и наверное нецелесообразно. Никто не разрабатывает и не изготавливал сварочный инвертор ради экономии средств. Все что предлагают на различных сайтах силовой электроники, не говоря уже о сайтах сварщиков, это все не более чем чьи-то амбиции...


Там народ делится на тех кто пытается удовлетворить собственные амбиции и изготовить инвертор, и на тех, кто им мешает своими советами, так как вторые вообще ни чего ни когда не строили, и не собираются строить, в большинстве своем. Те кто строит, конечно-же это творческие люди и заслуживают внимания. Но не один из них не сможет создать инверторный сварочный аппарат  дешевле, чем сможет купить в магазине. Имеется ввиду все временные и прямые материальные затраты. А вот сделав самостоятельно обычную сварку, экономия получаеся солидная.

Вначале кратко рассмотрим принцип и теорию сварочного аппарата.

Основным элементом сварочного аппарата является трансформа­тор, предназначенный для питания сварочной дуги, собственно  пре­образующий сетевое переменное напряжение и обеспечивающий необходимую величину и качество сварочного тока.  В простейшем случае, наиболее распростра­ненном среди самодельных конструкций, источником питания сва­рочной дуги является только один трансформатор, без каких-либо дополнительных элементов. Заключенный в корпус источник пита­ния, оборудованный всем необходимым дополнительным оборудованием: соединительными провода­ми и клемами, выключателями и внешними движками регуляторов, с установленными рукоятками для переноски, а для большего удобст­ва и колесиками, представляет из себя уже полностью завершенную конструкцию — сварочный аппарат, сделанный своими руками.



Сварочный трансформатор понижает сетевое, как правило, одно­фазное напряжение 220 В до необходимого для сварки значения — 50.. .80 В. Работает сварочный трансформатор в специфических усло­виях — дуговом режиме — режиме практически максимальной отда­чи мощности. Поэтому сварочные трансформаторы должны быть по­строены таким образом, чтобы могли безболезненно переносить про­текание больших токов, в бытовых конструкциях до 200 А. Сюда же следует приобщить вибрации и возможность перегрева — тоже след­ствие высокой развиваемой мощности.

Конструкции типовых сварочных трансформаторов весьма разно­образны, часто в их устройство заложены нераздельные элементы, предназначенные для регулирования тока. Разнообразие самодель­ных сварочных трансформаторов еще большее, так как в их конструк­циях часто встречаются решения нестандартные, а то и уникальные вообще — приемы, не нашедшие применения в трансформаторах больше нигде. С другой стороны, самодельные конструкции транс­форматоров максимально просты: практически никогда не содержат в себе дополнительных элементов для регулирования тока, свойст­венных промышленным образцам, таких как использование части магнитопровода трансформатора с дополнительным регулируемым реактивным сопротивлением и передвигающихся обмоток. Регулиро­вание силы сварочного тока в данном случае может осуществляться путем переключения витков катушек или с помощью внешних, суще­ствующих отдельно от трансформатора специальных устройств.

В зависимости от используемого для сварки типа тока, различают сварочные аппараты постоянного и переменного тока. Сварочные аппараты с использованием малых постоянных токов применяют при сварке тонколистового металла, в частности, кровельной и автомобильной стали. Сварочная дуга в этом случае более устойчива и при этом сварка может происходить как на прямой, так и на обратной полярности, подаваемого постоянного напряжения. На постоянном токе можно варить электродной проволокой без обмазки и электродами, которые предназначены для сваривания металлов при постоянном или переменном токе. Для придания горения дуги на малых токах желательно иметь на сварочной обмотке повышенное напряжение холостого хода Uхх до 70...75 В. Для выпрямления переменного тока, как правило, используют мостовые выпрямители на мощных диодах с радиаторами охлаждения

Мощность сварочного трансформатора  в ваттах рассчитывается как

             Ртр=25* Iсв ,         где Iсв - сварочный ток в амперах.

Далее определяют сечение магнитопровода в кв. см:

             S>0,015P             где Р - в ваттах.

Для магнитопроводов, отличных от тороидального, следует увеличить сечение в 1,3 - 1,5 раза.

Затем вычисляют в мм диаметр провода первичной обмотки:

            d1>1,13(P/2000)2

Диаметр провода вторичной обмотки в мм вычисляют по формуле:

            d2>1,13(I/j)2         где j - плотность тока в А/мм2.

При токе I, меньшем 100А, принимают j равной 10 А/мм2; при токе менее 150А - 8 А/мм2; при токе менее 200А - 6 А/мм2. Если используют некруглый провод, его площадь сечения должна быть равна площади сечения круглого. В рассчёте принято, что среднее суммарное время горения дуги не превышает 20% от среднего суммарного времени пауз между периодами горения дуги(ПВ<20%).

Количество витков на вольт можно рассчитать по формуле :

            W=S/50                  где S - площадь сечения магнитопровода ,см2.

Далее делится своими наработками инженер В. Котлер
Речь пойдет о самостоятельной постройке сварочного трансформатора. Сам я их построил несколько десятков, и думаю что мои советы могут оказаться полезными, в особенности тем, кто взялся за это в первый раз.
Начнем с самого простого варианта - использования готовых деталей. Вообще, считается высоким классом инженерного мастерства, если ваш проект был сконструирован из всех деталей "с полки" , т.е. тех, которые имеются в наличии и их не надо производить. Если у Вас есть возможность найти какой нибудь достаточно крупный трансформатор или несколько одинаковых помельче - это может быть хорошим заделом. Совершенно ясно , что такой трансформатор сходу варить не будет и его придется доработать до приемлемых характеристик. Начнем с того , что трансформатор должен весить хотя бы 12-15 килограмм, никак не меньше , единственным исключением может оказаться тороидальный трансформатор, например ЛАТР , но все равно менее 9 кг - ничего хорошего ждать не приходится. Если вес найденного Вами трофея меньше чем упоминалось - то таких нужно пару одинаковых или искать чего нибудь потяжелее.

 Начнем с определения характеристик найденного Вами трансформатора. Во-первых давайте убедимся, что он может быть напрямую включен в сеть. Если на нем есть надпись или наклейка 220(230) Вольт - это уже пол дела - трансформатор явно сетевой и следовательно можно попытаться включить его означенными выводами в сеть. Если такой наклейки нет, то можно попробовать поискать при помощи омметра обмотку сделанную самым тонким проводом и с самым большим количеством витков, скорее всего она и есть сетевая или может быть рассчитана на более высокое напряжение (например 380 Вольт). В любом случае следует включить неизвестную обмотку на выход ЛАТРа и постепенно поднимая напряжение измерять ток в этой обмотке (лучше клещами). Если удалось поднять напряжение до 220 (230) Вольт и ток в обмотке не превысил 2 Ампера - это очень хорошо, обмотка расчитана на сетевое напряжение и у трансформатора нет коротких витков. Итак у нас в руках трансформатор, который можно включать в сеть и он весит 12 или более кг. Следующая стадия - проверим сечение провода найденной нами обмотки, для этого , если это возможно лучше всего замерить его диаметр штангель - циркулем и посчитать площадь по известной формуле. Если сечение выходит менее двух квадратных миллиметров - это мало, обмотка будет перегреваться и использовать ее для сварки нельзя. Неплохие результаты получаются с обмотками 3 и более квадратных миллиметра. Исключение опять составит ЛАТР. Его обмотка тонковата , но т.к. намотана она прямо на массивный "бублик" в один слой то ее тепловой режим позволяет ее использование в режиме сварки. Если обмотка по какой то причине оказалась слишком тонкой или трансформатор при подключении к сети быстро разогревается - не отчаивайтесь у Вас в руках хороший сердечник и обмотки просто придется перемотать, это конечно больше работы чем планировалось , но тем не менее ее реально сделать в домашних условиях - поговорим об этом чуть позже , а пока вернемся к готовому исправному трансформатору сетевая обмотка которого в порядке.

Давайте посмотрим, какие еще обмотки есть у нашего трансформатора, будем помечать все вторичные обмотки напряжение которых в пределах от 30 до 70 Вольт и при этом смотреть на толщину провода , которым они намотаны. Если обмотки медные - нам нужно получить сечение не менее 15 квадратных миллиметров при означенных напряжениях , если алюминиевые - не менее 20 квадратных миллиметров. Вообще, в трансформаторах закладывают сечение обмоток из расчета 3 Ампера на квадратный миллиметр медного провода, для сварочного аппарата можно несколько форсировать это значение и принять его 5 Ампер на квадратный миллиметр, тогда аппарат с сечением вторичной обмотки 15 квадратных миллиметров будет хорошо, "комфортно" тянуть ток 75-80 Ампер , почти без перекуров (электрод 2.5 мм) и 110-120 Ампер с низким ПВ , т.е. можно будет варить электродом 3.25 , но с перекурами на остывание аппарата. Если Вы твердо уверены , что варить электродами 3.25 Вам не придется и 2-2.5 мм это Ваши ходовые электроды , а работа не объемная , тут там прихватить, можно сказать что 12 квадратных миллиметров по меди хватит (Для алюминия нужно примерно в полтора раза больше, я не люблю алюминиевые обмотки - они дают очень уж мягкую характеристику, тем не менее дело вкуса). Следует обратить внимание, что если есть две(или больше)одинаковые обмотки каждая из которых недостаточного сечения их можно включать параллельно. Если наоборот есть несколько обмоток с подходящими сечениями(пусть даже не одинаковыми) и низкими напряжениями(они тоже могут быть разными) их можно включить последовательно. В последнем варианте больше всего будет греется обмотка с самым тонким сечением.




 Итак, у нас есть трансформатор у которого на выходе худо бедно имеется 40-70 Вольт , первичная обмотка имеет 3 квадратных миллиметра сечения и вторичная более 15 квадратных миллиметров. Если нет, и имеется только подходящая первичная - ничего, чуть позже мы обсудим как это поправить (ее придется намотать и об этом речь еще пойдет. Кстати если вышло все кроме напряжения на вторичной и есть место куда домотать провод - то можно попробовать это сделать в части, где будет обсуждаться наматывание вторичной обмотки упомянем и этот вариант). Надо отметить , что напряжения даны предельные, ниже 40 Вольт будет довольно трудно разжигать дугу , а выше 70 будет довольно трудно достигнуть хороших токов , да и вырастает опасность поражения электрическим током. Мой аппарат имеет 55 Вольт и иногда, по невнимательности , особенно при работе на солнышке  или в мокрых варежках (чаще зимой) , схватившись за электрод, вспоминаешь о том , что с током не шутят. Первым делом припаиваем к соответствующим выводам трансформатора сетевой провод, его нужно взять хотя бы 2.5 квадратным миллиметра, лучше в двойной изоляции, если этот провод планируется для использования в конечной конструкции, предпочтение длинному проводу (хотя бы метров пять), т.к. чаще всего варить придется в месте , где розетка есть только в соседней комнате (имеется в виду подходящая розетка - обсуждалось в статье о выборе аппарата). Далее нужно подготовить сварочные кабели (нет , не подумайте , варить таким трансформатором нельзя , но попробовать необходимо). Если кабели вы хотите делать сразу в конечном варианте, то следует выбрать мягкие провода в резиновой изоляции длинной никак не короче двух - двух с половиной метров , а лучше и подлиннее( у меня 4 метра).

Прищепку взять потуже - ее можно купить , она не дорогая, если нет , то можно использовать от автомобильных "прикуривателей" , но лучше взять специализированную, держатель надо купить и не выдумывать глупостей с "вилками" из арматуры и уголков. Если пока всего этого нет и кабели нужны только для испытания трансформатора , а нормальные будем делать потом, то подойдет и два куска многожильного медного провода в ПХВ изоляции , сечением не тоньше вторичной обмотки , вместо прищепки можно использовать столярный зажим , держак все равно нужен.

 Аккуратно приматываем провода к вторичной обмотке, ничего не паяем - нам их сразу после пробы отсоединять. Берем кусок железки (толщиной миллиметра три, это может быть уголок , обрезок профиля, или водопроводной трубы), цепляем на него прищепку зажимаем в держатель электрод 2.5 мм и пробуем варить. Как правило промышленно исполненные трансформаторы имеют жесткую или пологопадающую вольт амперную характеристику, которая для сварки не подходит, это значит , что при возгорании дуги выходное напряжение не упадет до положенных 25-27 Вольт а будет пытаться удерживаться таким как оно было вами замерено и процесс горения будет проходить при большом токе сопровождаться характерным гулом и сильным разбрызгиванием, шов будет получаться с глубоким проваром или будут прожоги, реже случается что при касании электродом сразу падает пробка - ничего страшного, это тоже результат - он нас устраивает (излишне отмечать , что пробка должна быть хотя бы Ампер на 15). Если при испытании дуга горела без гула, а с потрескиванием , как жарящаяся яичница, и шов наварился ровным валиком - то Вам повезло , у Вашего трансформатора падающая вольт -амперная характеристика и электродом 2.5 мм можно варить ничего не переделывая , а для добавления тока придется включать в сварочную цепь емкости - о регулировке таким способом еще поговорим.

 Итак у нас трансформатор с жесткой характеристикой (их еще называют с нормальным рассеянием), который для сварки без дополнительных переделок не пригоден , только для резки - это мы только что проверили. Для того, чтобы смягчить характеристику нашего трансформатора надо ввести в одну из его цепей сопротивление , активное или реактивное. Начнем с того , что ввод сопротивления в первичную цепь неизбежно понизит выходное напряжение на вторичной обмотке , и если до этого оно было 40-50 Вольт то после ввода сопротивления в первичную обмотку, разжигать дугу будет тяжело и следовательно такой вариант не рекомендуется , если же напряжение было 60-70 Вольт то это вполне работоспособный вариант. Активное сопротивление - это просто резистор , на котором выделится часть мощности в результате чего он будет греться. Аппарат с таким сопротивлением (его называют балластным) будет нормально работать , но будет неэкономичным в плане потребления и не эргономичным из-за сильного нагрева балласта. Основное преимущество такой конструкции в том что если балласт находится по первичной цепи , то для его исполнения подойдет кусок нихромовой проволоки от перегоревшего электрообогревателя. Варьируя длину нихромовой нити включенной в цепь трансформатора можно менять характеристику трансформатора и следовательно ток сварки. Я не стану распространяться о применении балластных сопротивления, техника довольно проста и каждый найдет свою методику. Вариант, который я рекомендую - введение индуктивного сопротивления во вторичную цепь (можно вводить индуктивность и в первичную, но это менее удобно, хотя вполне жизнеспособно).

 Что такое индуктивное сопротивление? - Не станем углубляться в объяснения о комплексных величинах, импедансах и т.д. - это нам сейчас не очень интересно, обратим внимание на такой факт, если мы включаем в сеть трансформатор ( например зарядку от телефона) то пробки не падают и короткого замыкания не происходит , хотя первичная обмотка намотана обычным медным проводом и ее сопротивление по омметру значительно ниже , чем ожидалось. Тем не менее, пока трансформатор ничем не нагружен ток через его первичную обмотку почти не течет. Протеканию тока через обмотку как раз и препятствует то самое индуктивное сопротивление , но обмотка при этом фактически не греется. Следовательно мы хотим намотать некоторую обмотку , которая будет ограничивать сварочный ток на нужной нам величине. У этой нашей обмотки мы сделаем несколько отводов для работы электродами разного диаметра- переключение отводов и будет являться регулировкой характеристики аппарата.

Как и из чего делать такую регулирующую обмотку? (ее называют выносной дроссель). Каждый будет исходить из своих возможностей я же предлагаю свой вариант испытанный уже не один раз - Нам придется найти еще один трансформатор - не пугайтесь он небольшой и не такой тяжелый как первый, нас так же не будут интересовать его обмотки - мы их удалим. Я использовал Ш-образный трансформатор вынутый из сгоревшей микроволновки. Оба его боковых керна я удалил при помощи болгарки, если болгарки нет - можно воспользоваться ножовкой по металлу. Обмотки тоже были удалены - получился сердечник напоминающий двутавр. Полученный сердечник обматываем мягкой тканью или тряпичной изолентой и откладываем в сторону. Теперь самое время найти провод для обмотки. Для этой цели вполне подойдет медная шина, хотя мотать будет не очень удобно, и она довольно дефицитна, удобно мотать обычным обмоточным проводом диаметром 3 мм взятым втрое (провод должен быть в лаковой изоляции). Я предлагаю вариант многократно испытанный и дающий безотказный результат. Нам нужно раздобыть метров пятнадцать многожильного медного провода в ПХВ изоляции сечением 20 Квадратных миллиметров (подойдет и 10 квадратных миллиметров но его нужно метров 30 и мотать придется вдвое). В ПХВ изоляции использовать его нельзя - она занимает массу места при намотке и не выдерживает нагрева, поэтому вооружившись ножом мы снимем с провода всю изоляцию и вместо нее намотаем обычный малярный скотч (бумажный). Делать это мы будем так : срезаем 20-25 см изоляции закручиваем жилы провода , чтобы была аккуратная косичка, отрезаем 20 см скотча и обматываем вдоль оголенной части провода (т.е.не как обычно мотают изоленту ,а трубочкой )получится 3-4 слоя, операцию повторяем , так что каждый следующий отрезок скотча ложится на предыдущий. После , примерно, часа возни мы получим мягкий обмоточный провод в жаропрочной изоляции , которая, к тому же, прекрасно пропитывается лаком , но это потом.

 Теперь самый главный вопрос сколько витков мотать и где делать отводы. Чтобы ответить на этот вопрос лучше всего опять провести эксперимент. Я обычно поступаю так, сразу наматываю пятнадцать витков и не отрезая провода включаю полученную катушку в сварочную цепь (благо кабели у нас уже есть, один кабель подсоединяется прямо к трансформатору , а второй к длинному необрезанному проводу нашей регулировочной обмотки). Вставляем в держатель электрод 3.25 (ну или самый толстый , которым вы собираетесь пользоваться) и пробуем , если дуга по прежнему гудит и жжет дыры - доматываем виточков пять и опять пробуем , если электрод липнет - отматываем витки , если все устраивает - фиксируем петельку провода - это будет отвод , меняем электрод на потоньше , доматываем виточки и опять пробуем. Из опыта скажу, что для каждого электрода лучше подобрать пару режимов , один при котором он варит нормально , и второй , с током чуть поменьше. В этом случае появляется больше регулировочных вариантов и как следствие аппаратом работать удобнее. Последние аппараты я строил так: Находил режим в котором аппарат уверенно , даже чуть агрессивно тянет 3.25, потом режим где 3.25 не прожигает железо 3 мм , потом режим где электрод 2.5 чуть агрессивно варит металл 3 мм, и наконец режим в котором электрод 2.5 сваривает металл 2 мм без прожогов - этих режимов вполне хватает для выполнения любых работ. Излишек провода обрезаем. Обычно у меня заходит 40-45 витков , тем не менее число ориентировочное все зависит от того , какой трансформатор попался как сварочный. Следует отметить , что дроссель мотать надо максимально туго. После нахождения всех отводов закрепляем полученную обмотку двумя тремя слоями того же малярного скотча и от души пропитываем лаком. Обычно я ставлю дроссель на целлофановый пакет и заливаю лак прямо на обмотку через часик можно перевернуть дроссель и залить лак с другой стороны полученную катушку надо оставить (на солнышке) на сутки или чуть больше, пока лак полностью просохнет. Лак лучше взять электротехнический, но пойдет и столярный , например для паркета. Если лак добыть не удалось можно воспользоваться масляной краской, но лучше, все же, поискать лак. Не пропитывать катушку не рекомендуется т.к. ее витки вибрируют при прохождении электрического тока и со временем скотч протрется.


 Теперь о компоновке самодельной сварки. Вы удивитесь , но это самая сложная часть аппарата , от которой зависит будет ли удобно пользоваться аппаратом и на сколько , будет ли он надежно работать и т.д. Начнем с самых простых и важных вещей. Аппарат тяжелый и следовательно ему потребуется ручка или ручки для переноски (когда по лестнице поднять , когда в багажник машины положить). Аппарат при работе будет нагреваться и следовательно ему нужен хорошо вентилируемый корпус (возможно даже придется снабдить его вентилятором , хотя я не приверженец - мне мешает его монотонный шум). К аппарату подсоединяются разные провода и лучше складывать их так чтобы они не болтались и не мешались. Регулировка у нас переключением отводов поэтому хотя бы один провод будет съемным (я делаю съемными оба провода). За несколько лет сборки таких аппаратов я отработал для себя вот такую конструкцию:

 Костяком конструкции являются две горизонтальные пластины выполненные из толстой фанеры или ДСП (лучше фанеры), пойдет доска или как сделано в моем случае остаток полированной дверцы от старого шкафа (клеенная доска). Нижняя пластина снабжена ножками - это удобно , особенно если аппарат хранится в помещении где случаются лужи. На нижней пластине закреплен основной трансформатор и регулировочный дроссель - я крепил просто шурупами. по углам обеих пластин просверлены отверстия через которые продеты резьбовые прутки бна прутках имеются гайки и шайбы , которыми обжимаются обе пластины , ими же и регулируется расстояние между пластинами. Выступающие части прутков служат основами для ручек , в свою очередь ручки являются местом укладки проводов. Сами ручки выполняются из черенка для лопаты или карниза для занавесей. В таком состоянии даже без боковых стенок аппарат уже пригоден к работе и очень удобен , если вы не работаете на улице где песок и т.д. то стенки в общем и не понадобятся, если они все же нужны - их можно выполнить из тонкой фанеры (трехслойки). вентиляционные отверстия можно насверлить или сделать из крышки отслужившего свой срок электроприбора - у меня они вырезаны из задних крышки старого телевизора - просто подвернулась под руку, но вышло хорошо. Для контактов переключения тока (перекидывания провода) очень удобно применять медные, бронзовые или латунные шпильки с такими же гайками и шайбами , в принципе подойдет даже М6 - у нас в магазинах есть латунный резьбовой пруток. Если такую роскошь достать не удалось - пойдут и стальные шпильки М10, правда их раз в пару лет придется менять (те которые больше всех используются), но как вариант - вполне пригодно.
 Теперь вернемся к тем счастливчикам у которых не сложилось с обмотками на найденном трансформаторе. Как в принципе , рассчитать количество витков обмотки, если она должна быть на каком то неизвестном железе и должна быть рассчитана на сетевое напряжение? Не стану предлагать никакие сложные расчеты - ими завален весь интернет. Предложу опять эксперимент - делал много раз никогда не ошибался. Берем сердечник вашего будущего аппарата , все обмотки нужно предварительно снять , особенно если вы не уверены что они исправны и не замыкают. на оголенный сердечник наматываем любым проводом 20-30 витков (в любой изоляции , любой толщины , лишь бы было удобно мотать). если сердечник нужно стянуть - стягиваем. Полученную конструкцию подключаем к латру и вешаем на один из проводов токовые клещи (ну , или в разрыв провода подключаем амперметр). начинаем латром поднимать напряжение на нашей пробной обмотке и смотрим за током. как только ток стал 1-2 Ампера - останавливаемся и меряем напряжение на выходе ЛАТРа. Количество витков обмотки делим на замерянное напряжение и умножаем на напряжение сети - получается количество витков первичной обмотки. Количество витков вторичной обмотки можно получить тем же способом , только вместо напряжения сети подставить желаемое напряжение на выходе трансформатора , например 55 Вольт. Для намотки первичной обмотки нужновзять провод в лаковой изоляции сечением , как уже упоминалось не менее 3 квадратных миллиметров (а то и побольше). Вторичную обмотку лучше мотать мягким многожильным проводом в изоляции из малярного скотча , как предлагалось при изготовлении дросселя. Намотанный трансформатор обязательно нужно пропитать лаком.

  Прочтя все мои изыскания кто то скажет "что же мне делать если ни ЛАТРа ни подходящего трансформатора не нашлось?". Есть ответ и на этот вопрос. Если все так туга - могу предложить два варианта, первый - вместо латра воспользоваться статором электродвигателя - описывать я не буду - достаточно набрать в поисковике "сварочник из электродвигателя" - результатов будет море. Я предложу другой вариант, который не так затерт и многим неизвестен. Для исполнения этого варианта нам понадобятся старые микроволновки. Их нужно две или больше. Точнее, нам понадобятся трансформаторы из этих микроволновок. Просто так этот трансформатор включать не стоит - у него на выходе два киловольта - может закончится неприятностями. Итак у нас в руках два (три, четыре и т.д.) трансформатора от микроволновки. На каждом таком трансформаторе две отдельные обмотки, одна намотана проводом потолще , а вторая - тонким. Ту что намотана тонким проводом сразу удаляем , аккуратно , вторую обмотку не повредить - она нам нужна. У этого трансформатора иногда есть еще магнитные шунты (пластины трансформаторного железа между обмотками) - их тоже оставляем. Удалить обмотку можно просто ее срезав , а можно разобрать трансформатор чуть подрезав швы, которые его держат. - потом его придется стянуть хомутом , но обмотку можно будет просто снять. вместо снятой обмотки мотаем многожильный медный провод обмотанный малярным скотчем , как рекомендовалось ранее. Мотаем пока помещается, потом собираем трансформатор и включаем в сеть - меряем напряжение на получившейся вторичной обмотке обычно выходит около 20 Вольт, но может получится и меньше, скажем 15 - тогда нам понадобится еще три таких трансформатора. С ними проделываем то же самое. Теперь первичные обмотки этих трансформаторов включаем параллельно , а вторичные - последовательно - мы получили полный эквивалент трансформатора , который требовалось найти в самом начале статьи. С таким набором есть даже некоторое преимущество в компоновке! В интернете я находил конструкцию где два таких трансформатора "упакованы" в корпус от старого пылесоса. - Есть и колесики , и место для сматывания сварочных кабелей , а сетевой кабель даже сам втягивается.

 Отдельно пару слов о корпусах - тут, конечно каждый волен выдумывать и моя конструкция лишь пример, тем не менее я настоятельно не рекомендую использовать металлические корпуса - трансформатор во время работы создает сильные магнитные поля , а уж регулировочный дроссель - тем более , у него ведь отрезаны боковушки , т.е. магнитные линии замыкаются в воздухе - металлический корпус будет сильно вибрировать.

Следует заметить, что самодельные сварочные аппараты на сердечниках тороидального типа имеют электротехнические характеристики в 4...5 раз выше, чем у стержневого, а отсюда и небольшие электропотери. Изготовить сварочный аппарат с использованием сердечника тороидального типа сложнее, чем с сердечником стержневого типа. Это связано, в основном, с размещением обмоток на торе и сложностью самой намотки. Однако, при правильном подходе они дают хорошие результаты. Сердечники изготавливают из ленточного трансформаторного железа, свернутого в рулон в форме тора.


Как самостоятельно собрать импульсный сварочный аппарат

Функциональный и надёжный сварочный аппарат своими руками собрать не слишком сложно. Понадобятся элементарные навыки обращения с паяльником, умение читать электрические схемы. Впрочем, с помощью подробной инструкции даже новичок в состоянии сделать все необходимые действия правильно.

Компактный сварочный аппарат, созданный своими руками

Преимущества и особенности

С помощью сварки можно быстро создавать надёжные соединения металлических деталей, поэтому такая технология часто используется на практике.

Используя соответствующее оборудование, ремонтируют автомобили и садовую технику, восстанавливают целостность повреждённых конструкций и возводят новые сооружения. Наличие дома сварочного аппарата позволит не обращаться к дорогим услугам профессионалов. Но приобретение стандартного изделия в магазине сопряжено с достаточно большими затратами.

Сварочный аппарат фабричного производства

Если сделать сварочный аппарат дома самому, получится не только сэкономить. Личный подбор комплектующих, контроль выполнения рабочих операций, тщательная проверка – всё это обеспечит безупречное качество, ничем не уступающее фабричным аналогам. При возникновении неисправностей будет нетрудно восстановить функциональное состояние сварочного аппарата, без обращения в ремонтную мастерскую. Остаётся только правильно выбрать схему.

По многим параметрам предпочтительнее импульсный сварочный аппарат. Он вполне соответствует категории «мини», из-за компактных размеров.

Если собрать лёгкий и прочный корпус, оснастить его ремнём, то можно будет удерживать сварочный аппарат на плече в процессе сварки. Наиболее совершенные модели в состоянии дать ток 160-180 А, при маленьком весе. Аналогичный сварочный аппарат, собранный по «классической» схеме в несколько раз больше. Он весит от 12 кг и более.

Необходимый результат получают с помощью следующих преобразований:

  • Ток из стандартной сети (220 V, 50-60 Гц) выпрямляется.
  • Чтобы устранить паразитные пульсации используют фильтр.
  • Далее с помощью транзисторов, выполняющих функции коммутаторов, ток преобразуется в переменный.
  • Следующий этап, снижение напряжения, позволяет получить на выходе сварочного аппарата сильный ток, достаточный для сварочных процедур.

Чтобы упростить задачу, из состава оборудования исключают специальный механизм, который в автоматическом режиме обеспечивает подачу проволоки.

Следующая принципиальная схема сварочного аппарата нужна для создания в домашних условиях блока питания.

Схема блока питания, применяемая в домашних условиях

Чтобы трансформатор получился компактный и достаточно мощный, его наматывают на Ш-образном ферритовом сердечнике стандартным проводом ПЭВ.

Данные, которые обеспечат стабильность параметров сварочного аппарата

ОбмоткаКоличество витковДиаметр проводника, мм
Первичная1000,3
Вторичная №2151
Вторичная №3150,2
Вторичная №4200,35
Вторичная №5200,35

Блок питания собран из стандартных деталей с применением типовых схемотехнических решений. Элементы крепят на плате из текстолита. Параметры единственного нестандартного изделия (трансформатора) приведены выше в таблице. При желании можно использовать иную принципиальную схему, обеспечивающую аналогичные параметры выходных токов и напряжений.

На рисунке ниже приведена принципиальная схема основного блока.

Импульсный сварочный аппарат – принципиальная схема

Особенности, которые нужно учитывать в процессе сборки основного блока сварочного аппарата дома:

  • Если использовать стандартные данные, то выходная частота сварочного аппарата получится около 41-42 кГц. Чтобы повысить её на 8-10 кГц, можно сделать иное количество витков во вторичной обмотке трансформатора.
  • Для намотки трансформатора сварочного аппарата используют широкие (40 мм) полоски из меди толщиной 0,3 мм. Их изолируют специальной промасленной бумагой. Такое решение применено с целью блокировки поверхностных токов. При высокой частоте они смещаются из центра проводника, что не позволяет использовать его оптимальным образом.

Дополнительной проблемой является одновременный сильный нагрев сварочного аппарата. Приходится существенно увеличивать слой изоляции, чтобы предотвратить пробой.

  • Вторичная обмотка создаётся из медных полос, которые разделяют предварительно слоем плёнки, изготовленной из фторопласта. Этот материал устойчив к нагреву и обладает отличными изоляционными характеристиками.
  • Несколько проще сделать вторичную обмотку трансформатора сварочного аппарата из многожильных проводов с диаметром жил от 0,4 до 0,6 мм. Такой вариант хуже. Между проводниками останутся промежутки воздуха, то есть участки с низким коэффициентом теплопередачи. Итоговая площадь обмотки (в сечении) получится гораздо больше.

Параметры изделий сварочного аппарата, которые необходимо собрать

ИзделиеСердечникОбмотки
Основной трансформаторШ20 х 28, феррит, 2000 нм12 и 4 витка, общая площадь сечений 10 и 30 мм. кв. соответственно
Дроссель (L2 на принципиальной схеме)Ш20 х 28, феррит, 2000 нмПять витков, площадь сечения – 24 мм. кв.
Трансформатор токовыйКольца ферритовые (2 шт.) 30 х 18 х 7Первичная – провод, проведённый через кольцо. Вторичная обмотка из провода 0,5 мм в диаметре, 86 витков.

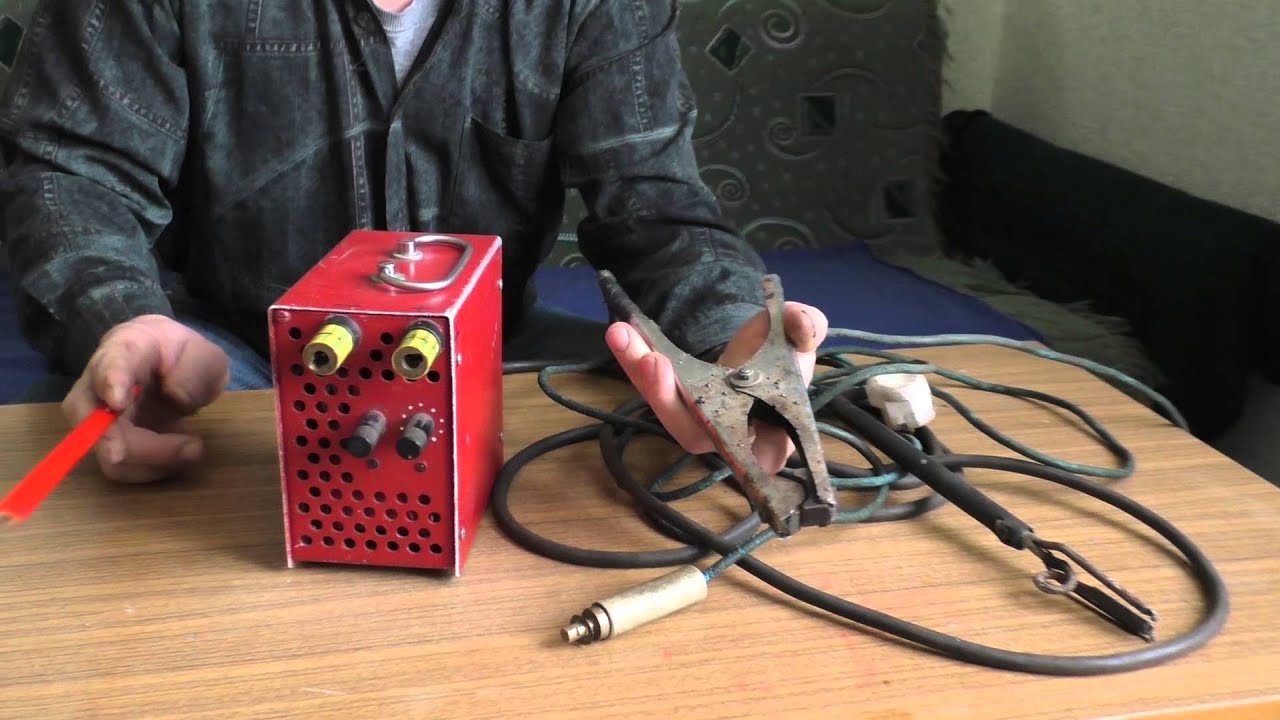

Мини-аппарат

При свободном расположении элементов на платах сварочного аппарата теплоотвод будет достаточным для нормального функционирования большинства деталей.

Хорошие условия для длительного сохранения работоспособности будут получены только при выполнении следующих условий:

  • Для сборки силового моста используют два радиатора.
  • Диоды сварочного аппарата HFA (25 и 30) можно изолировать типовыми прокладками из слюды.
  • IRG4PC50W нагреваются сильнее, поэтому их крепят специальным составом ТС-10 или аналогом. Выполнять эту операцию будет удобнее, если приобрести термопасту в специальном шприце. Это приспособление пригодится для точного дозирования.
  • В некоторых ситуациях импульсы тока способны создать резонансные колебания. Чтобы исключить такие явления сделать надо небольшую модернизацию стандартной схемы сварочного аппарата. Например, можно вставить сборку из конденсаторов между питанием 300 V и точкой соединения диодов моста.
  • При покупке конденсаторов С15 (16) сварочного аппарата следует тщательно выбрать качественные изделия, созданные ответственными производителями. Затраты не будут чрезмерные. Но такая предусмотрительность снизит вероятность появления паразитных резонансных помех. Эти же конденсаторы, функционирующие полноценно, улучшат показатели производительности транзисторных ключей.
  • Чтобы охлаждение сварочного аппарата было эффективным, помимо достаточного количества отверстий в корпусе, пригодится монтаж 2-3 вентиляторов.

Вентилятор, который применяется для охлаждения блока питания компьютера

Настройка и проверка мини-аппарата

Точное соблюдение инструкций поможет без ошибок собрать и настроить импульсный сварочный аппарат («мини») в домашних условиях:

  • Начинают с подачи питающего напряжения на широтно-импульсный модулятор.
  • Проверяют срабатывание реле сварочного аппарата К1 при полном заряде конденсаторного блока С9- С12. Эта цепь замыкает резистор R11, что снижает амплитуду скачка тока, когда аппарат включается. В нормальном состоянии реле срабатывает в интервале от 1 до 11 с., когда на ШИМ подано 15 V.
  • На выходе этой платы проверяют наличие импульсов прямоугольной формы. Здесь понадобится осциллограф. Его можно взять в аренду, если нет планов последующего применения измерительной аппаратуры.

Как выглядит двухканальный осциллограф

  • Далее надо посмотреть, какое напряжение на затворах транзисторов сварочного аппарата. Нормальный уровень будет в интервале от 15,9 до 16,1 V. Ниже – возможно. Превышение – недопустимо.
  • В режиме холостого хода проверяется работа выпрямительного моста. Нужно, чтобы ток потребления не был больше 95 мА. Для этой операции используют напряжение 14-16 V.
  • Чтобы убедиться в том, что фазы импульсов в обмотках соответствуют норме, также понадобится осциллограф. Сигнал для одного луча берут от первичной обмотки силового трансформатора сварочного аппарата. Для другого – от вторичной. При необходимости, корректируют амплитуды. Фазы (при разном напряжении) должны совпадать.
  • Далее проверяют форму сигналов на выходе ключевых транзисторов сварочного аппарата. Максимальная амплитуда не должна превышать 325-335 V. Осциллограф подключается к эмиттеру и коллектору. На диодный мост подают питание через нагрузку. Её имитируют стандартной лампой накаливания мощностью 200 Вт. Частоту широтно-импульсного модулятора предварительно настраивают на 54 кГц. Это можно сделать с помощью осциллографа.
  • Предыдущий пункт – предварительная настройка сварочного аппарата. После получения нужных параметров снижают медленно частоту модулятора до момента, пока на нижней половине импульса не образуется изгиб. Это свидетельство того, что трансформатор перенасыщен. На этом уровне фиксируют частоту. Её делят на два, полученное значение складывают с первичным параметром. Полученный результат – рабочая частота. Если 32 Гц – частота перенасыщения, то используют следующую цепочку вычислений: 32/2=16; 16+32=48 Гц (рабочая частота модулятора и трансформатора).
  • В этом режиме замеряют ток потребления диодного моста сварочного аппарата. Он должен быть в пределах диапазона 140-160 мА. При пробое обмоток ток через нагрузку увеличится, контрольная лампа накаливания будет ярко светить.
  • На выходе аппарата создают индуктивную нагрузку. Для этого подсоединяют проводник длиной 2-2,5 м.
  • Увеличивают проверочную нагрузку сварочного аппарата с помощью потребителя большой мощности. Подойдёт обычный бытовой электрический чайник с нагревательным элементом более 2 кВт. При замкнутом выходе аппарата проверят напряжение на нижнем ключе диодного моста. Оно должно быть менее 360 V (амплитуда сигнала проверяется с помощью осциллографа).
  • В этом же режиме прислушиваются. Если зафиксирован шум, проверяют правильность фазировки датчика тока сварочного аппарата (кольцо на ферритовых сердечниках).
  • Источниками помех могут быть: дроссель L2, силовые провода, основной трансформатор. Их компенсировать можно изменением расстояний, или установкой специальных экранов. Чувствительные элементы, воспринимающие электромагнитные колебания, это модулятор и оптроны.
  • Далее увеличивают ток, изменяя сопротивление резистором R Контролируют расширение импульса на нижнем транзисторном ключе сварочного аппарата. Когда достигнуто максимальное значение, амплитуда не должна превышать 540 V.
  • Предыдущую процедуру повторяют, отключив нагрузку. В том и другом случае контролируется отсутствие шумов.

После завершения перечисленных выше действий приступают к практическим испытаниям сварочного аппарата. Время рабочих операций увеличивают постепенно. Проверяют температуру радиаторов и силового трансформатора.

Видео

Сделать дома сварочный аппарат можно. Для этого необходимо точно воспроизвести технологии, описанные в статье. Нужно внимательно относиться ко всем этапам процесса, тщательно выполнять настройку. Эту принципиальную схему можно модернизировать, изменяя рабочую частоту и некоторые другие параметры. Чтобы аппаратом было удобно пользоваться, необходимо продумать конструкцию наплечных ремней, обеспечить хорошую устойчивость оборудования на поверхности.

Оцените статью:

Сварочный аппарат своими руками - 3 конструкции

Как сделать простые и, в тоже время, функциональные аппараты для сварочных работ и что для этого потребуется — об этом далее в нашей статье.

Оборудование для сварочных работ не обязательно покупать в магазине. Его можно сделать в домашней мастерской. Ведь, по сути, конструкция простейшего прибора элементарна и собрать сварочный аппарат своими руками не составляет труда. Для этого нужны только некоторые комплектующие и немного знаний по электротехнике.

Как сделать простые и, в тоже время, функциональные аппараты для сварочных работ и что для этого потребуется — об этом далее в нашей статье.

Что нужно для сборки сварки


Чтобы собрать простейший сварочный аппарат, нужно понимать принцип его работы.

Вся работа сварки основывается на преобразовании электрического тока из сети. В бытовом использовании нам доступно электричество с напряжением в 220 вольт и силой тока в 16-32 ампера.

Как мы знаем, для сварки этого недостаточно.

Для сварочной дуги требуется мощность, а ее обеспечивает сила тока, измеряемая в амперах (простым языком, это количество электронов подающихся на электрод). Чем больше заряд, тем более продуктивным будет аппарат.

Трансформатор

Для увеличения мощности используют трансформаторы, которые понижают напряжение в несколько раз, но увеличивают силу потока электронов, что позволяет применить такой ток для образования сварочной дуги.

Трансформатор — это основной элемент, позволяющий собрать простейший аппарат, работающий на переменном токе.

Основу трансформатора составляет магнитопровод (сердечник из трансформаторной стали), на который и наматывают обмотки: первичную, из более тонкого провода и большим количеством витков. и вторичную, состоящую из толстого кабеля с наименьшим количеством намоток.

Магнитопроводы для сборки сварочных аппаратов можно использовать, например, со старых силовых трансформаторов.

Питание обеспечивается от бытовой розетки и подается на первичную обмотку.

Обмотки между собой не должны контактировать. Даже если трансформатор имеет намотки одну на другой, между ними обязательно располагается слой изоляции! Ток с одной обмотки на другую передается через сердечник магнитным потоком.

В качестве сварочных кабелей можно использовать продукцию заводского изготовления, или же подобрать подходящий по сечению провод. Главное, что они должны выдерживать мощность аппарата.

Держатели изготавливают из прутка или арматуры небольшого диаметра. По форме они напоминают трезубую вилку, в зубья которой и фиксируют электрод.

Как собрать трансформаторную сварку


Для этого нужно найти рабочий понижающий трансформатор. Можно взять модели С-Б22, ИВ-10, или ИВ-8, мощность которых должна составлять 1-2 кВт. Такие элементы, как правило, используются для питания различных электроинструментов и понижают напряжение с 220 до 36 вольт.

Снятие вторичной обмотки

Сборка трансформаторной сварки проводиться по следующему алгоритму.

  • Изначально нужно снять с трансформатора вторичную обмотку, но нельзя повредить первичную.
  • Снятую проволоку наматывают на первичную катушку, которая расположена посредине сердечника. При этом на каждые 30 мотков создают отводок (их нужно 8-10 штук), которые номеруют для удобства.
  • Две другие стороны сердечника обматывают кабелем с несколькими жилами (минимум три медных проводка с сечением 6-8мм). Для каждой катушки потребуется до 12 метров такого провода. Это будет вторичная обмотка прибора (ВО).
  • Клеммы изготавливают из медной трубки диаметром 10-12 мм, при этом кабель вставляют в один конец и зажимают, второй край плющат и сверлят отверстие под крепление. К этому зажиму крепят кабели ВО.
  • На трансформаторе крепеж М6 нужно сменить на более мощный (находиться на верхней панели). К этому креплению присоединяют кабель вторичной обмотки.
  • Для первичной обмотки потребуется кусок текстолитовой платы с десятью отверстиями, в каждое из которых монтируют крепление М6.
  • Чтобы обеспечить работу, нужно последовательно соединить первичную обмотку с крайних, а затем со средней катушки. Отводки из вторичной обмотки вставляют в отверстия платы по номерам от 1 до 10. Ток будет регулироваться клеммами.
  • Держатель для электродов можно изготовить из стального прутка в 5 мм, к которому присоединяют кабель. Его делают в виде трезубой вилки. На рукоятку надевают кусок резинового шланга.
  • К кабелю массы можно приспособить держатель из магнита или же сделать стальной крючок, на который можно будет надевать на заготовки.

В таком аппарате в первичной обмотке ток будет с силой в 25 Ампер, а во вторичной — 60-120 А. Питание обеспечивается через бытовую розетку. Мощность прибора обеспечит отличную работу электродами с диаметром в 2 мм. Для расходника тройки время сварки будет ограниченным (безостановочно до 10-15 электродов, потом нужно дать остыть трансформатору).

Если у Вас опыта в электротехнике мало, то нужно более детально изучить материалы по тому, как создать такой аппарат.

Точечная сварка из микроволновки


Сваривание точками позволяет соединять очень тонкий металл в том случае, когда традиционные сварочные аппараты могут просто сжечь деталь.

Простейший точечный самодельный сварочный аппарат можно собрать с минимальным количеством материалов, используя старую рабочую микроволновку, с которой потребуется снять трансформатор с мощностью от 1 кВт. Одного такого элемента будет достаточно, чтобы варить точками металл толщиной до 1 мм. Для увеличения мощности можно использовать два трансформатора.

В микроволновке основную работу выполняет магнетрон, для которого требуется мощность около 4000 вольт. Трансформатор для этого работает не на понижения, а на повышение напряжения. На выходе такой элемент дает до 2000 В.

С такого элемента микроволновки нужно взять сердечник (магнитопровод) и первичную обмотку (намотан толстый провод с меньшим количеством витков). ВО (вторичная обмотка) при этом срезается или срубается с использованием стамески. С середины сердечника медную проволоку можно выбить или высверлить.

Важно не повредить при этих манипуляциях первичную обмотку (ПО) и сам сердечник!

После такой работы должен остаться магнитопровод с намотанной первичной обмоткой.

Когда все подготовлено, делают новую вторичную обмотку. Чтобы обеспечить большую силу тока, потребуется очень толстый кабель с сечением в 100 мм². Также может подойти многожильный провод.

Обычно такие кабели имеют толстую изоляцию и она может мешать намотке. Чтобы было удобно, ее можно снять, а кабель заизолировать тканевой изолентой.


Для вторичной обмотки нужно создать как можно меньше витков (уменьшить сопротивление). Сделать нужно 2-3 намотки. Концы кабеля выводят для контактов плюса и минуса.

Электроды изготавливают из толстого медного прута (желательно, чтобы он был не меньше диаметра провода вторичной обмотки). Если точечный сварочный аппарат будет небольшой мощности, то можно использовать жало с паяльников. Сами электроды затачивают в виде конуса.

Управление таким прибором осуществляется рычагом и выключателем. Нижний рычаг делают неподвижным, а верхний желательно сделать на пружине, для возможности сжимать и разжимать электроды. Выключатель ставят на первичную обмотку, куда подается и питание всего аппарата.

Для полноценного функционирования желательно поставить охлаждение для такого прибора. Можно использовать компьютерные вентиляторы. В противном случае потребуется постоянный контроль нагрева трансформатора и остальных элементов, а так же делать перерывы в работе для остывания.

Работу осуществляют следующим образом. Между электродами зажимают заготовку и включают ток. Поставив точку, питание отключают и перемещают деталь.

Такая сварка из микроволновки своими руками обеспечит сваривание очень тонких конструкций. Увеличить мощность можно за счет соединения двух трансформаторов. Но при этом важно правильно собрать такую сборку, иначе неизбежно замыкание.

Сварки постоянного тока


Самодельные трансформаторные аппараты работают на переменном токе, таким образом можно варить различные марки стали. Но некоторые металлы при сварке электродуговым способом требуют постоянного тока для получения качественного соединения.

Чтобы собрать такой прибор, к трансформатору потребуется добавить выпрямитель и дроссели для сглаживания тока.

Выпрямители собирают с диодов, способных выдерживать большую мощность (до 200 Ампер). Они, как правило, габаритные и, к тому же, потребуют сборки системы охлаждения. Диоды монтируют параллельно для повышения тока.

Такой выпрямительный мост позволит выровнять электрическую дугу и получить швы более высокого качества при сваривании нержавейки или алюминия.

Нужно ли все это


Сегодня на просторах интернета можно найти множество схем и конструкций различного оборудования для сварки. От простейшего массивного трансформаторного аппарата до сложнейших самодельных инверторов. Насколько целесообразно их собирать и использовать в домашней мастерской?

Еще десять лет назад инверторы были практически недоступны широким массам и все сварочные работы проводили с помощью габаритных трансформаторов, чаще всего именно самодельных. Их функции позволяют варить различные конструкции с использованием стальных деталей. А многие опытные сварщики варят такими приборами цветные металлы или чугун. Тем более сегодня намного улучшилась ситуация с электродами, которые можно подобрать практически для любого материала.

Однако трансформаторы без выпрямителя работают только на переменном токе и это затрудняет работу с нержавеющей сталью или, к примеру, алюминием. Использование дополнительно выпрямителей увеличивает габариты оборудования и стесняет подвижность. И если для мастерской это не проблема, то уже высотные работы затрудняются. Но главная проблема трансформаторной сварки самодельного изготовления — это точность настройки режимов. Инверторы заводского производства в этом случае намного выигрывают.

Различные конструкции точечных сварок тоже намного упрощают работу с тонкостенными металлами и изделиями, которые можно быстро починить. Но создание действительно мощного аппарата потребует большего количества комплектующих, а они не всегда доступны (попробуйте сейчас поискать два одинаковых трансформатора от микроволновки).

Сборка инвертора в домашней мастерской будет целесообразной в том случае, если у Вас есть почти все необходимые элементы: трансформаторы, выпрямители, транзисторы и прочие. В противном случае зачем заморачиваться поисками и сборкой прибора с сомнительной мощностью и настройкой, если он сегодня стоит от 50-100 долларов? И для небольших объемов работ такого аппарата будет более чем достаточно?

Что Вы можете добавить к этому материалу? Поделитесь своим опытом по сборке самодельного сварочного оборудования, особенно схемами сборки. Как Вы считаете: насколько эффективно применение таких приборов в домашнем хозяйстве? Оставьте свои комментарии в блоке обсуждений к этой статье.

Мини сварочный аппарат 12 В

С помощью этого простого сварочного аппарата вы сможете резать тонкие металлы, сваривать медные провода, наносить гравировку на металлическую поверхность. Без проблем можно найти и другие применения. Такой мини сварочный аппарат возможно питать напряжением 12-24 В.

В основе сварочного аппарата лежит высоковольтный преобразователь высокой частоты. Построенный по принципу блокинг-генератора с глубокой трансформаторной обратной связью. Генератор формирует кратковременные электрические импульсы, повторяющиеся через сравнительно большие интервалы. Частота тактирования лежит в пределах 10-100 кГц.
Коэффициент трансформации этой схемы будет 1 к 25. Это значит, что если подать на схему напряжение 20 В, то на выходе должно быть порядка 500 В. Это не совсем так. Так как любой импульсный трансформаторный источник или генератор без нагрузки имеет мощные высоковольтные импульсы, достигающие напряжения 30000 В! Поэтому, если вы разберете любую импульсную китайскую зарядку, то увидите параллельно выходному конденсатору подпаянный резистор. Это и сеть нагрузка, без резистора выходной конденсатор быстро вытечет из-за превышения напряжение, или хуже того взорвется.
Поэтому, внимание! Напряжение на выходе трансформатора опасно для жизни!

Схема мини сварочного аппарата



Необходимые детали:
  • Трансформатор – самодельный, порядок изготовления описан ниже.
  • Резисторы – мощностью 0,5-2 Вт.
  • Транзистор был использован FP1016, но его трудно найти из-за его специфичности. Можно заменить на транзистор 2SB1587, КТ825, КТ837, КТ835 или кт829 с изменением полярности источника питания. Подойдет и другой транзистор с током коллектора от 7 А, напряжением коллектор-эмиттер от 150 В, с большим коэффициентом усиления (составной транзистор).

Транзистор обязательно нужно устанавливать теплоотвод. Хоть этого нет на схеме, но будет неплохо поставить фильтрующий конденсатор параллельно источнику, чтобы все помехи от работы блокинг-генератора не полезли в источник.

Изготовление трансформатора


Трансформатор намотан на куске ферритового стержня от радиоприемника.
  • Обмотка коллектора – 20 витков провода 1 мм.
  • Обмотка базы – 5 витков поводом 0,5-1 мм.
  • Высоковольтная обмотка – 500 витков поводом 0,14-0,25 мм.

Все обмотки мотаются в одну сторону. Сначала коллекторная обмотка, по верх неё обмотка базы. Затем следует трехслойная изоляция из белой изоленты. Далее наматываем высоковольтную обмотку, 1 слой 125 витков потом изоляция, затем повторяем. Итого должно получиться 4 слоя, что равно 500 виткам. Сверху так же изолируем белой изолентой в несколько слоев.







Собираем схему. Если все исправно – должно запуститься все без проблем. Так как рабочая частота генератора превышает звуковую частоту, то писк при работе вы не услышите, так что не стоит прикасаться к выходу трансформатора руками.

Запуск генератора начните с напряжения 12 Вольт и при необходимости повышайте.
Дуга зажигается с расстояния 1 см, что свидетельствует о напряжении 30 кВ. Высокая частота не дает разорваться горящей дуге, вследствие чего дуга горит очень стабильно. При использовании медного электрода при близком контакте с другим электродом образуется плазменная среда (плазма меди) в результате чего повышается температура дуговой сварки-резки.

Испытания сварочного аппарата резкой и сваркой


Режем дугой лезвие от бритвы.

Сплавляем медные провода, толщиной до 1 мм.

В роли электрода использовалась толстая медная проволока. Он зажат в деревянной спичке, так как сухое дерево является и хорошим изолятором.

Если вам понравился этот небольшой сварочный аппарат, то вы можете сделать его и больших размеров, и мощности. Но будьте крайне осторожны.
Также для увеличения мощности можно собрать генератор по двухтактной схеме, да ещё и на полевых транзисторах, как тут – Простой индукционный нагреватель 12 В. В этом случае мощность будет порядочная.
Также не стоит смотреть на яркие разряды дуги не вооруженным взглядом, используйте специальные защитные очки.

Смотрите видео изготовления сварочного аппарата на блокинг-генераторе



Сварочный аппарат для сварки мелких деталей своими руками

Довольно часто в практике любого хозяина возникает необходимость соединить металлические детали. Один из таких способов соединения – это сварка. Но что делать, если нет сварочного аппарата? Конечно, можно его приобрести, но можно и изготовить самый простейший аппарат самому, причем практически за полчаса.

Пролог

Простейший прототип сварочного аппарата – осветительный электродуговой проектор – использовался еще в середине ХХ-го века в киностудиях во время съемок фильмов.

         В домашних условиях, возможно, сделать простой раритетный самодельный  сварочный аппарат из автотрансформатора мощностью 200 Вт. (Примерная схема автотрансформатора приведена на рисунке). Выходное напряжение регулируется за счет перестановки телевизионной вилки в гнездах.

На вторичной обмотке трансформатора необходимо найти два вывода, на которых напряжение будет около 40 В. К этим выводам остается подсоединить графитовые электроды и сварочный аппарат готов! Правда нужно учитывать, что при использовании такого автотрансформатора в сварочных целях желательно хорошо знать основы электробезопасности, поскольку не обеспечивается гальваническая развязка с электросетью.

Область применения такого самодельного сварочного аппарата довольно широкая: от сварки металлических изделий до закалки рабочих поверхностей инструмента.

Примеры применения Вольтовой дуги

         В практике радиолюбителей временами возникает необходимость в сваривании или очень сильном разогреве мелких деталей. В таких случаях нет необходимости в применении серьезного сварочного аппарата, т.к. чтобы создать высокотемпературную плазму не обязательно иметь специальное оборудование.

         Рассмотрим несколько примеров практического применения Вольтовой дуги.

Сварка накала магнетрона с питающими шинами

         В этом случае сварка просто необходима, хотя многие, при встрече с такой трудностью, производят замену магнетрона. А ведь чаще всего бывают лишь две неисправности: обрывается накал в точке (поз.1) и выходят из строя из-за пробоя проходные конденсаторы (поз.2).

         На рисунке магнетрон от микроволновой печи «Kenwood», который проработал после ремонта более двадцати лет.

Ремонт термопары своими руками

Конечно, изготовить термопару – дело совсем безнадежное, однако бывает, что нужно ее отремонтировать в случае облома «шарика». Обычно такие термопары встречаются в мультиметрах, у которых есть режим замера температуры

Нагревание высокоуглеродистой стали

В случае необходимости изменения формы пружины или проделывания отверстия следует учитывать, что закаленная пружина имеет слишком высокую твердость для сверления и слишком хрупкая для пробивания отверстия при помощи пробойника.

А в случае закалки стального инструмента (изготовленного из инструментальной стали) достаточно нагреть рабочую поверхность до малинового цвета и охладить в ванночке с машинным маслом. На рисунке изображено закаленное жало отвертки после механической обработки рабочей кромки.

Как получить Вольтовую дугу?

Мелкие сварочные работы можно выполнять при помощи трансформатора мощностью от 200 Ватт и выходным напряжением в диапазоне от 30 до 50 Вольт. При этом сварочный ток должен быть 10-12 Ампер. Можно не беспокоиться по поводу перегрева трансформатора, поскольку горение дуги кратковременно.

Также подойдет и обычный лабораторный автотрансформатор ЛАТР  с силой тока от 9 Ампер. Однако нужно учитывать всю степень опасности в связи с тем, что отсутствует гальваническая развязка с электросетью.

В целях предупреждения повреждения графитового ролика токосъемника ЛАТРа  желательно ввести ограничения входного тока применением плавкой вставки (предохранителя). Тогда случайное короткое замыкание в цепи электрода уже не страшно.

Электродами могут быть любые графитовые стержни простых карандашей (желательно  мягкие).

В качестве держателя для грифеля используется металлическая часть электромонтажного клеммника.

На этом рисунке показан пример держателя с применением клеммника, причем одно отверстие используется для крепления ручки, а второе для зажима грифеля в клемме.

В целях предотвращения расплавления одноразового шприца (поз.3) при нагреве клеммника (поз.1) используются  шайбы из стеклотекстолита (поз.2). А для стандартного подключения к кабелю можно применить стандартное гнездо от прибора (поз.4).

Итак, схема соединения довольно простая:  один вывод вторичной обмотки соединяется с держателем, а второй вывод подсоединяется к свариваемой детали.

Есть еще другой вариант крепления держателя электрода с применением электромонтажной клеммы. Второй держатель понадобится в случае сварки металлических изделий с такой же температурой плавления или при необходимости раскалить металлическое изделие (закалка, изменение формы).

Схема подключения к вторичной обмотке трансформатора двух графитовых электродов.

Для сохранения глаз от ожога роговицы и от попадания искр недостаточно будет использовать темные очки из-за малой плотности светофильтров. Можно изготовить такое приспособление:  в качестве щитка может быть оправа бинокулярных очков с удаленными линзами; фильтр крепится при помощи канцелярского зажима. Или можно воспользоваться радиолюбительскими очками, применяемыми в SMD технологиях.

В случае сварки меди с нихромом или сталью понадобится флюс. При добавлении небольшого количества воды в тетраборат натрия (буру) или в борную кислоту получается кашица, которой смазываются места сварки.

Материалы для приготовления флюса обычно можно найти в хозяйственном магазине. Также можно воспользоваться средством  борьбы с насекомыми «Боракс» содержащим борную кислоту.

Дешевая сварка панков: 7 шагов (с изображениями)

Сварка стали, нержавеющей стали, алюминия. Припаяйте что угодно. Действительно хорош для листового металла, тонких труб и ржавых материалов.
Стоимость: 200 долларов и выше.

У многих есть резервуары для резки. Они не понимают, что это их лучший сварщик для множества работ. Наденьте на него самый маленький наконечник, и его легче использовать для тонких трубок и листового металла, чем с любым другим сварочным аппаратом, который я пробовал. В качестве присадочного прутка можно использовать плечики для одежды и случайную проволоку.

Ацетилен - не единственное топливо для этого, вы можете использовать пропан, водород или почти любой горючий газ. Ацетилен имеет самое горячее пламя. Получите бесплатное руководство по газовой резке / сварке в сварочном цехе. В нем есть таблицы, указывающие, какой размер наконечника и давление использовать для какого топлива. И какой толщины из какого металла вы работаете. Как и при любой другой сварке, проверка в первую очередь делает ваши сварные швы красивыми.

Я только что сварил из НКТ лестницу из нержавеющей стали. В качестве наполнителя я использовал нержавеющие велосипедные спицы от утильных колес.Теперь я хочу сделать намного больше подобных вещей. Вам не понадобится шлем или перчатки, только пара сварочных очков. Действительно тихо.

В Ошкоше учат сваривать каркасы самолетов и алюминий с ацетилено-кислородной и кислородно-водородной сваркой. Это действительно общительный вид сварки. Он не отталкивает людей ультрафиолетом, испарениями и шумом. Для алюминия вы используете белый флюс, чтобы закрасить область перед нагреванием.
Мы использовали алюминиевый флюс ESAB №35 и сварочные стержни из сплава Alcotec ER1100 3/64 дюйма.
TM tinmantech Aluminium Premium Flux также.

Магазины глушителей, даже крупные франчайзинговые компании, используют кислородно-ацетилен для ремонта труб. Вы можете настроить пламя на «понижение» при нехватке кислорода. Изголодавшееся пламя снова превращает ржавчину в сталь.

Нержавеющая сталь ржавеет, если с ней правильно не обращаться. Вы не можете использовать стальную щетку или старый шлифовальный круг, который использовался для обработки обычной стали. Это натрет поверхность ржавым железом. Возьмите новый шлифовальный круг и используйте его только для нержавеющей стали.После сварки необходимо «пассивировать» нержавеющую сталь. Кристаллы ржавого железа выходят на поверхность сварного шва. Сварочный шов нужно очищать чем-нибудь, а не металлической мочалкой или стальной щеткой. Я использую бронзовую кисть. Затем используйте лимонный сок, чтобы стереть все железо с поверхности. Оставшиеся хром и никель не ржавеют. Если вы не смешиваете разные сорта нержавеющей стали, или у вас не возникнет проблема с электричеством, или…

Но не беспокойтесь об этом, он все равно ржавеет намного медленнее, чем обычное железо.

Комплект Square Chiminea - 42Fab

Сложность: Легко
Лучший процесс сварки: MIG, Stick
Размеры: (малые) 8.5 "x 8,5" x 23 "(большой) 11,5" x 11,5 "x 45,5"

Вдохновленный большой сборкой Chiminea, мы решили предложить две меньшие версии, которые могут быть отправлены вам напрямую в любую точку США. за одну фиксированную ставку. Более того, мы оплачиваем доставку, поэтому она для вас «бесплатна».

Более высокая ~ 45 дюймов Chiminea (ласково именуемая «маленькая») и более низкая 23-дюймовая модель («микро») поставляются с боковыми панелями в виде двух частей, которые вы свариваете вместе, а затем собираете всю конструкцию в виде квадрата. и приварить опорные плиты, а также пластину топки в маленькой модели.

Маленькая модель также имеет второе отверстие под топкой для хранения дров.

Каждый комплект представляет собой плазменную резку с ЧПУ из стали 12ga (толщиной чуть менее 1/8 дюйма). 12ga достаточно тяжелый, чтобы на него можно было наложить горячий сварной шов, так что вы получите хороший опыт работы с более длинными валиками. Вы сможете попрактиковаться в стыках, сварке внутренних углов и большом количестве сварок внешних углов, и все это будет сопровождаться инструкциями, которые прилагаются к вашему комплекту.

Обратите внимание, что эта химинея - устройство, предназначенное для удержания огня.Он сильно нагревается, поэтому его следует использовать в безопасных условиях, вдали от строений, щеток, детей, домашних животных и снеговиков в целях безопасности жизни и имущества.

НОВИНКА: мы делаем самые высокие из доступных. Рост 82 дюйма, ширина 23,5 дюйма у основания, как показано на картинке с Ричардом, стоящим рядом. Этот комплект состоит из 7 панелей с каждой стороны, поэтому требуется много сварочных работ. Если вы хотите попрактиковаться, этот комплект вряд ли можно превзойти!

Сделано вручную в Оклахоме с бесплатной доставкой в ​​любую точку США.Не подходит для международной доставки.

Подробнее ↓

Сложность: Easy
Лучший процесс сварки: MIG, Stick
Размеры: (малые) 8,5 x 8,5 x 23 дюйма (большие) 11,5 x 11,5 x 45,5 дюймов

Вдохновленный большой Chiminea Build, мы решили предложить две меньшие версии, которые могут быть отправлены вам напрямую в любую точку США по единой фиксированной ставке. Более того, мы оплачиваем доставку, поэтому она для вас «бесплатна».

Более высокая ~ 45 дюймов Chiminea (ласково именуемая «маленькая») и более низкая 23-дюймовая модель («микро») поставляются с боковыми панелями в виде двух частей, которые вы свариваете вместе, а затем собираете всю конструкцию в виде квадрата. и приварить опорные плиты, а также пластину топки в маленькой модели.

Маленькая модель также имеет второе отверстие под топкой для хранения дров.

Каждый комплект представляет собой плазменную резку с ЧПУ из стали 12ga (толщиной чуть менее 1/8 дюйма). 12ga достаточно тяжелый, чтобы на него можно было наложить горячий сварной шов, так что вы получите хороший опыт работы с более длинными валиками. Вы сможете попрактиковаться в стыках, сварке внутренних углов и большом количестве сварок внешних углов, и все это будет сопровождаться инструкциями, которые прилагаются к вашему комплекту.

Обратите внимание, что эта химинея - устройство, предназначенное для удержания огня.Он сильно нагревается, поэтому его следует использовать в безопасных условиях, вдали от строений, щеток, детей, домашних животных и снеговиков в целях безопасности жизни и имущества.

НОВИНКА: мы делаем самые высокие из доступных. Рост 82 дюйма, ширина 23,5 дюйма у основания, как показано на картинке с Ричардом, стоящим рядом. Этот комплект состоит из 7 панелей с каждой стороны, поэтому требуется много сварочных работ. Если вы хотите попрактиковаться, этот комплект вряд ли можно превзойти!

Сделано вручную в Оклахоме с бесплатной доставкой в ​​любую точку США.Не подходит для международной доставки.

Build A 70 A Arc Welder

В этом посте я намерен показать вам исходный учебник, который я использовал для создания своего устройства для дуговой сварки на 70 A (на фото слева). Я построил его сам, используя трансформаторы для микроволновых печей. Я намерен построить еще один в этом году и снова воспользуюсь этими инструкциями. Поскольку исходный сайт aaawelder.com отключен, я использовал Wayback Machine, чтобы найти контент и снова сделать его доступным для поиска. Нарушение авторских прав не предполагается и не желательно.
Обратите внимание, что эта машина может быть немного опасной. Если вы хотите сваривать дешево, есть много других вариантов. У Amazon этот сварочный аппарат стоит гораздо меньше, чем вы ожидали. Он получает отличные отзывы, и это гораздо более быстрый и простой способ получить сварку. Я купил себе, а не построил другого сварщика! Нажмите на картинку ниже, чтобы узнать об этом подробнее. Обязательно читайте отзывы!


Я ветеран сварщика / слесаря ​​с более чем 20-летним опытом разработки и применения своих навыков.Я работал в фабричных магазинах от кукурузных полей Иллинойса до судовых верфей глубокого юга, противопоставляя свои навыки сварщикам / монтажникам мирового класса. Я построил дуговой сварочный аппарат на 70 А из трансформаторов для микроволновых печей, чтобы справляться со своими небольшими сварочными работами, микросварщик, если хотите.

Я попробовал купить в магазине сварочный аппарат на 110 В, но не смог заставить стержень плавить соединения. Стержень плавился на маленькие шарики и просто лежал на заготовке, совсем не расплавившись. Я не буду упоминать название бренда, скажем так, я был разочарован.

Опыт создания собственного сварщика был не только полезным, но и полезным. Мало что можно сравнить с созданием того, что действительно работает, испытанием навыков и силы духа, в котором вы выходите победителем. Нет ничего лучше. В AAAWelder я стремлюсь вдохновить и пробудить художника во всем, в AAAWelder я говорю: «Да, мы можем».

ВНИМАНИЕ !!!!!! Продолжайте строительство этого устройства на свой страх и риск! Если вы не уверены в правильности процедуры и мерах предосторожности, НЕ СТРОЙТЕ! Энергия, производимая этим устройством, может убить вас, если вы позволите.Быть умным. Быть безопасным. Будьте внимательны!

Как я построил свой аппарат для дуговой сварки на 70 А

Шаг 1: ПОЛУЧИТЕ ТРАНСФОРМАТОРЫ

Это можно сделать несколькими способами. Метод, который я выбрал, заключался в том, чтобы позвонить в департамент санитарии и попросить их поставить несколько микроволновок. Когда я сказал им, что это за проект, я получил несколько смех и ОК. Через две недели у меня было 6 микроволновых печей. Для аппарата для дуговой сварки 110 В требуется 2 трансформатора.

Шаг 2: ОТСОЕДИНЕНИЕ УСТРОЙСТВ

Предупреждение относительно трансформаторов: будьте осторожны при снятии разъемов с первичной обмотки (см. Рис.1). Иногда единственное, что удерживает концы катушки на месте, - это кусок ленты. Вытягивание или рывки могут вырвать их, что приведет к поломке или поломке магнитного провода. Найдите время, чтобы сделать это правильно. Снимите трансформатор. Я удаляю и другие вещи: охлаждающий вентилятор (вам нужен 1 для сварочного аппарата 110 В), шнур питания, магниты от магнетрона (для использования в другом проекте) и жгут проводов (провод от жгута). может использоваться для подачи питания на трансформаторы, охлаждающий вентилятор и выключатель).

Шаг 3: Изменение трансформаторов: Фаза 1

Это фаза включения или отключения этого процесса. От того, как и что вы будете делать с этого момента, будет зависеть результат ваших усилий. Программисты используют термин, который говорит само за себя: МУСОР ВХОДИТ, МУСОР ВЫВОЗ! Не торопитесь. Сделай это правильно. Если вы чувствуете, что злитесь или расстраиваетесь, остановитесь, бросьте все, сходите и получите что-нибудь холодное, вернитесь позже.
Вторичная обмотка обоих трансформаторов должна быть снята. Я объясню свой путь, у вас может быть лучше.

Инструменты, которые я использовал для выполнения этого шага, были обычным молотком и действительно острым долотом. Ширина долота была меньше ширины паза керна. Прикрепите трансформатор к неподвижному объекту (столу, скамейке и т. Д.), Как показано на рис. 2. Поместите долото в начальную точку разреза № 1 (рис. 3). Разрежьте катушку, ударяя по зубилу молотком, пока не дойдете до упора, который должен полностью проходить через толщину катушки.Обрежьте все оставшиеся пряди, оставшиеся после первого разреза. Снимите зажим. Поверните трансформатор на 180 градусов и зажмите (вырез №2 теперь должен быть вверху). Повторяйте пропилы на отрезке №2, пока эта часть катушки не освободится. Снимите секцию (рис. 3). Если вы разрежете первичную обмотку, возьмите другой трансформатор, это уже история. Пристегните ремни, теперь самое интересное начинается.

Как видно на рис. 4 и рис. 5, остаток вторичных обмоток должен быть полностью удален, включая 3-витковую обмотку накала.Я решил эту проблему, найдя стальной стержень, который можно было бы вбить в пазы сердечника без заклинивания и который имел достаточно площади на лицевой поверхности, чтобы вытолкнуть катушки одним куском, а не тысячами прядей. Удачи!

Модификация трансформатора: Фаза 2

Если вам понравилась фаза 1, держите ремень пристегнутым, вам понравится фаза 2. Здесь вы можете перемотать вторичные катушки, чтобы они работали так, как вы хотите. . Шаги, которые я описываю на этом этапе, являются теорией, основанной на исследованиях и выводах моих собственных экспериментов.Я отношу поток электронов к потоку воды, потому что они обладают одинаковыми характеристиками. Все, что вы делаете для обеспечения беспрепятственного прохождения тока, обеспечит вам максимальную производительность от этих трансформаторов. Имея это в виду, давайте продолжим.
Вам необходимо как можно лучше определить направление намотки первичных обмоток. Поверните трансформаторы так, чтобы разъемы на первичных обмотках были обращены к вам. Один будет входить в ядро ​​(для ясности назовем это входом), а другой выходить (выходить).Вторичные обмотки обоих трансформаторов будут намотаны относительно их первичной обмотки. Это попытка синхронизировать трансформаторы друг с другом.

Если вы обнаружите, что первичная обмотка вращается по часовой стрелке, просто выполните процедуру в обратном порядке, как показано на рис. 7.

Первые три ряда должны идти плавно. Четвертый может вырвать из вас несколько избранных слов. Я использовал отвертку с заклеенной лентой лопаткой, чтобы поддеть зазоры между проводом и сердечником.Ваша цель - 20 витков многожильного медного провода # 10 AWG, изолированного, длиной 25 футов для каждого трансформатора. Я сделал 18 оборотов, и мой сварочный аппарат работает нормально. Еще раз удачи!

К тому времени, как вы закончите перематывать вторичную обмотку, вы по-новому оцените искусство перемотчиков. Ваша работа может быть некрасивой на данном этапе, но, держу пари, они бегают как «ошпаренные собаки».

Шаг 4: Технические характеристики и испытания

Подключите трансформаторы мягким проводом в соответствии с этой простой схемой.После того, как аппарат для дуговой сварки заработает правильно, вы можете подключить это устройство.

Пока не подавайте питание на схему. Найдите концы меток на обмотке нити накала и колпачке, так как ток может вылиться до 13 ампер. Не включайте себя в эту схему; Взрыв в вашем сердце может убить вас. Подумайте о безопасности , прежде чем щелкнуть выключателем . Прикрепите выходные провода к непроводящему неподвижному объекту на расстоянии не менее 4 дюймов друг от друга.

Это очень хороший пример «не рисковать».Этот сварочный аппарат был построен Джоном Келли, который все заблокировал и оставил бизнес-часть для тестирования. Спасибо Джону за фотографии.

Если вы соблюдали порядок сборки, все, что вам нужно сделать, это проверить выходное напряжение. Установив вольтметр на 50 В переменного тока, включите сварочный аппарат, снимите показания напряжения и выключите сварочный аппарат. Если ваши фары все еще горят, вы прошли первое испытание; без шорт. Если результат чтения не соответствует спецификациям, а читается прибл. половину, переверните провода вторичных обмоток.Если вы попали в точку, мои поздравления, друг, теперь у вас есть сварочный аппарат. Проведите жесткое соединение вашего устройства. Никакой инструкции по размещению агрегата здесь нет, это вопрос выбора, вкуса и индивидуальности. Я использовал корпус от старого радиопередатчика, который нашел на свалке. Корпус микроволн можно вырезать и подогнать под эту микросварку. Возможности безграничны.

Сварка с помощью дуговой сварки на 70 А:

Этот сварочный аппарат с легкостью прожигает электрод 6013 размером 1/16 дюйма.Электрод 6013 3/32 дюйма горит слегка холодным, потому что я не сделал полных 20 витков каждый. Так что стремитесь достичь цели 20/20. Я накладываю горячий сияющий валик с помощью электрода 6013 1/16 дюйма и, если мне нужен наплавленный шов, я использую электрод с двумя наконечниками с электродом 6013 3/32 дюйма. Чтобы получить более подробное руководство по сварке с вашим новым сварщиком, ознакомьтесь с некоторыми из замечательных книг по сварке, которые доступны.

Мощность:

Имейте в виду, что, хотя этот аппарат для дуговой сварки использует источник переменного тока 110 В, этот сварочный аппарат вырабатывает несколько больших ампер.Прерывателя на 20 ампер может быть недостаточно для постоянного использования. Лучше был бы выключатель на 30 ампер. Кажется, я могу сваривать бесконечно с помощью электрода 6013 1/16 дюйма, но электрод 3/32 дюйма вызывает срабатывания, когда я свариваю слишком долго. Я надеюсь, что это руководство помогло вам создать микросварщик, который сможет справиться с вашими сварочными работами. Я хотел бы услышать о ваших успехах. Если я что-то упустил или не прояснил, я тоже хотел бы услышать об этом. Если я могу помочь вам на любом этапе пути, пожалуйста, напишите мне по электронной почте.

Сопутствующие товары

Создайте портативный аппарат для дуговой сварки постоянным током за $ 20

Имея возможность выбора между дуговой или газовой сваркой в ​​мастерской, большинство мастеров считают небольшой дуговой аппарат переменного тока недорогим оборудованием и , обладающим впечатляющей универсальностью. Тем не менее, для тех случайных удаленных работ на открытом воздухе, которые возникают на большинстве усадеб, газ - едва ли не единственный практический выбор. (Конечно, - это портативные электросварочные аппараты , и один может использовать магазинную единицу и носить с собой генератор... но любой подход представляет собой значительные вложения, особенно если устройства будут использоваться только для выполнения нечастых ремонтов в полевых условиях.)

Как это часто бывает, исследователи MOTHER EARTH NEWS сталкиваются с изрядным количеством удаленных сварочных работ на территории нашего эко-поселка - от скрепления рамы ветряной установки до герметизации трубы гидросистемы, - которые просто недоступны для устройства автоматической подачи Lincoln. что они предпочитают. Таким образом, одному члену нашей команды не потребовалось много времени, чтобы так надоело загружать генератор и аппарат для дуговой сварки в пикап, что он начал комбинировать какие-то разногласия по цеху, чтобы сделать свой собственный портативный дуговой сварочный аппарат постоянного тока.

Экспериментатор Деннис Буркхолдер решил, что после того, как он купил старую газонокосилку, отложенный автомобильный генератор переменного тока Delco-Remy и утомленную, но исправную 12-вольтовую батарею глубокого цикла, у него было почти все, что ему нужно для создания портативной машины, прерывистый, низковольтный, сварочный. Конечно же, после попытки несколько различных комбинаций компонентов металлолома, он пришел с тем, что должно быть наименее дорогой (и странными выглядящим) для дуговой сварки когда-либо в собранном виде.

По сути, сварочный аппарат питается от примерно 50 ампер, которые может выдавать генератор переменного тока Delco-Remy.. . и регулируется изменением частоты вращения двигателя газонокосилки. Но 12-вольтовая батарея необходима для компенсации скачков напряжения, возникающих при зажигании или обрыве дуги. Кроме того, Деннис обнаружил, что установка работает намного более плавно с двумя резисторами 1 1/2 Ом, 8 А, включенными последовательно с полем генератора, чтобы снизить напряжение возбуждения примерно до 6 вольт. (Фактически, без двух резисторов , зажигание дуги чуть не заглохло бы 3-сильный двигатель Briggs & Stratton!)


Учитывая, что все детали для проекта почти полностью очищены, сварщик удивительно универсален.Во-первых, постоянный ток часто предпочтительнее для гладких работ с листовым металлом, и наша газонокосилка может иметь обратную полярность для изменения проникающей способности и качества разбрызгивания ее дуги! Однако есть несколько ограничений возможностей инструмента. Во-первых, максимальный нагрев дуги составляет около 50 ампер, поэтому устройство не проникает в сталь более чем на 1/4 дюйма. Кроме того, лучше не использовать сварочный аппарат более 20 минут за раз, чтобы избегайте перегрева генератора (тепловой выключатель подскажет, когда достаточно).

И, наконец, низковольтный постоянный ток устройства имеет как преимущество, так и недостаток по сравнению с обычным источником переменного тока. Поскольку напряжение в цепи определяет расстояние, на которое будет прыгать искра, стержень, используемый с нашим портативным сварочным аппаратом, должен постоянно держаться близко к поверхности изделия, чтобы поддерживать дугу. Но поскольку - это сварочный аппарат на постоянном токе, , пруток не склонен к застреванию.

Конечно, самое поразительное в сварочном аппарате Денниса - это то, как мало он стоил.Единственными компонентами, которые наш исследователь был вынужден купить, были резисторы, которые он нашел в ближайшем магазине автозапчастей. И - даже если ваш склад ценных отходов не равен нашему - вы все равно сможете приобрести резисторы, провода, переключатели, шкивы и клиновой ремень менее чем за 20 долларов. Когда вы думаете об этом, дуговой сварочный аппарат за 20 долларов со встроенной тележкой может быть сделкой года для мастерских!


Первоначально опубликовано: ноябрь / декабрь 1980 г.

61 Крутые идеи сварочного проекта для дома, хобби или продажи

Сварка может доставлять массу удовольствия.Это также может помочь вам повысить ценность вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту. Это может стать расслабляющим хобби.

Это также может быть отличной побочной работой, если вы хотите увеличить свой доход.

Вот некоторые из лучших идей сварочных проектов, которые могут помочь вам в достижении ваших целей, возможно, уже сегодня.

Сварочные проекты для начинающих


Создано Biji-biji Initiative для меня.reka Makerspace.

№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас. Металлические планки сверху обеспечивают пространство для зажима, обеспечивая надежное пространство для тяжелых проектов, которое при этом достаточно легкое, чтобы их можно было перемещать.

http://www.instructables.com/id/DIY-Welding-Table/

Кредит: Роб Шуерер и Линкольн Электрик Компани

№ 2. Ловушка для сарая рогов. Это еще один базовый проект рамы, позволяющий собирать рога без охоты.Когда наступит подходящий сезон, олени будут кормиться этим проектом. Их рога застревают и отрываются. В противном случае олень уходит с полным брюхом.

Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx

# 3. Подносы для ТВ. Его также можно использовать как прикроватный столик, подставку для ноутбука и многое другое. Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, которые следуют за этой рамкой, дадут вам необходимые варианты.

http://foter.com/explore/modern-tv-tray-tables

Кредит: Кэмерон Белл, deburghsteel.com.au

# 4. Дверной звонок. Все, что потребовалось для завершения этого проекта, - это небольшой баллон с аргоном и немного стального лома. Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности неповторимый вид.

http://www.instructables.com/id/Easy-Doorbell-From-Scrap-Steel/

Кредит: Кэмерон Белл из deburghsteel.com.au

№ 5. Кострище. Все, что потребовалось для создания этого уникального очага, - это половина листа стали. Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.

http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/

# 6. Сервировочный бар. Используя сварочный аппарат Power MIG, этот сервировочный стержень представляет собой стальную трубку размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом.Столешница изготовлена ​​из нержавеющей стали с закругленной кромкой толщиной 1 дюйм. Деревянные стеллажи внутри предлагают место для хранения вещей.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar.aspx

# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и топочных материалов. К двум U-образным металлическим деталям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

https: // www.pinterest.com/pin/547187423451210980/

# 8. Вешалка-подкова. Возьмите несколько подков, зажмите их и сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто. Его можно собрать за считанные минуты.

№ 9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, чтобы создать пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.

https://es.pinterest.com/pin/79164

9823007/

# 10. Грязевая скамья. Для этого проекта требуется квадратная трубка диаметром 1 дюйм. Помимо этого, вы можете построить его в соответствии с вашими предпочтительными размерами. Это действительно требует некоторого навыка резки металла, но в остальном эта небольшая скамейка добавит приятный штрих любому дому.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx

# 11. Металлическая решетка. Если у вас дома растут виноградные лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих.Он имеет конструкцию с открытой рамой, которая будет надежнее поддерживать ваше хобби в области садоводства или озеленения.

http://www.instructables.com/id/Metal-Trellis-for-Garden-VInes/

№ 12. Портативная рабочая станция. Нам всем нужно место для хранения вещей. Независимо от того, являетесь ли вы профессиональным сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использования материалов, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что упрощает перемещение рабочей станции на новое место.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

Easy and Simple Welding Projects


# 13. Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением к любому столу или столу за считанные минуты.

http://www.instructables.com/id/Simple-Industrial-Pencil-Holder/

# 14.Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева. Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод. Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте стальной вид в деревенском стиле.

https://www.pinterest.com/pin/268597565247828669/

# 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы.В этом проекте для создания верхних перил использовались ножки старого батута. Верхняя планка ограждения использовалась для перекладин и ножек. Затем саморезами закрепили решетку.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx

# 16. Голландский держатель для духовки. Если вы любите походы, то голландский подставка для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка, чтобы создать подставку для штатива.Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества других целей.

http://www.instructables.com/id/Horseshoe-Dutchoven-Holder/

# 17. Трехколесный плантатор. Этот простой маленький горшок для цветов станет отличным дополнением любого крыльца, сада или подоконника. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема - найти инструменты, чтобы придать утюгу правильную форму.

http: // www.craftmanspace.com/free-projects/rustic-tricycle-planter-plan.html

№ 18. Держатель кузнечика. Честно говоря, правильнее было бы назвать это «третьей рукой». Используя твердый кусок металла, вы привариваете к нему три металлических наконечника, чтобы у вас была тяжелая рука, которая могла удерживать небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device.aspx

# 19. Ложка цветок. В этом простом металлическом цветке используются ложки для педалей. Затем вы можете использовать миску, металлический шар или что-нибудь похожей формы. Сварите их вместе, а затем вы можете приварить предмет к металлическому стержню.

http://www.instructables.com/id/Weld-a-Spoon-Flower/

# 20. Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности, создавая первое впечатление, которое она производит. Это также может быть способом дать дому более стильный адрес, чем большие числа, прибитые к дому.

http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html

# 21. Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и 5/16-дюймовый круглый стержень для чисел, этот проект требует множества различных небольших сварных швов и точной центровки. Затем добавьте опорную перекладину по вертикали и горизонтали, чтобы часы можно было добавить в дизайн.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx

# 22. Металлическое сердце. Если у вас есть старая велосипедная цепь, то у вас есть все, что вам нужно для этого простого проекта. Возможно, вы сможете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца. Затем сварите его, чтобы он не изменил своей формы.

http://www.instructables.com/id/bicycle-chain-metal-heart/

# 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет, чтобы переключать передачи в рамках проекта.Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

https://www.pinterest.com/pin/322288917061348618/

# 24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали заключается в том, что его можно использовать по-разному. Он может держать флаг. Он может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения.Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx

Сварочные проекты своими руками


# 25. Подвесной стальной поддон. Взяв квадратную трубку из предпочитаемого вами материала, все, что вам нужно сделать, это приварить кронштейн вместе. Затем вы просверливаете трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.

http://www.instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/

# 26. Скульптуры животных. Это уникальное произведение искусства изготовлено из сваренной вручную нержавеющей стали. Вы можете сделать то же самое с любимым животным.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx

# 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания очага для костра, который можно использовать как в помещении, так и на открытом воздухе.Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него. В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

№ 28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может стоить более 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверь, и вы будете готовы приступить к работе.

№ 29.Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража. Сверху на распорку укладывается простая деревянная планка, которую вы присоедините к потолочным стойкам и стойкам на стене. Ключ к успешному сварочному проекту своими руками здесь - это потратить время на измерения дважды… или, может быть, три раза.

http://www.instructables.com/id/Industrial-Shelving-Some-Welding-Required/

# 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, то почему бы не превратить его в барбекю на заднем дворе с помощью сварочного оборудования? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx

# 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к головке, чтобы у вас был полезный молоток. По такому же принципу можно создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет полезно вам сейчас и в будущем для тех проектов DIY, которые лежат в доме.

№ 32.Промышленный журнальный столик. Этот уникальный проект, сделанный своими руками, сделан из вторичного металла на всей его поверхности. Затем дерево крепится к верхней части рамы, чтобы создать удобный журнальный столик, который будет отлично смотреться в любом доме, сделанный за небольшую часть цены, которую можно было бы заплатить за тот же предмет в мебельном магазине.

http://www.instructables.com/id/Industrial-Coffee-Table-From-Reclaimed-Metal/

# 33. Пандус для инвалидных колясок. Жизнь может измениться для кого-то в любой момент. Если в вашем доме требуется инвалидная коляска, получить доступ к приподнятым дверям может быть непросто.Этот проект упрощает работу для домашнего или коммерческого доступа.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wheelchair-ramp.aspx

# 34. Поднос Tote. Этот алюминиевый проект оснащен алмазной пластиной 16-го калибра для создания корзины для инструментов. В этом проекте вы также найдете несколько отличных советов по сварке TIG, которые значительно упростят выполнение вашего следующего проекта.

№ 35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.

https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/

# 36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и удерживают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.

http://www.instructables.com/id/Art-Deco-Fireguard-for-Log-Burner/

Cool Welding Projects


# 37. Автомобильные рампы. Трудно работать с автомобилем без правильных пандусов. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.

http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html

# 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно постоянно заменять каждый раз, когда они попадают в цель. Этот проект буквально помогает попасть в цель.

https://texags.com/forums/34/topics/2104438

№ 39. Подковообразный винный шкаф. Если у вас есть куча подков, и они бывают разных размеров, тогда это отличный сварочный проект, которым стоит заняться. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!

http://www.wcwelding.com/wine-rack.html

# 40.Стальная чаша шайбы. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

№ 41. Алюминиевые крылья архангела. Это для тех сварщиков, которые хотят вывести свой косплей на новый уровень.

http://www.instructables.com/id/Arduino-controlled-Aluminium-Archangel-Costume-Win/

# 42.Изготовленные на заказ внедорожные бамперы. Если вы живете в сельской местности, особенно на западе США, то повсюду есть заманчивые гравийные дороги. Любая машина может выехать туда. Так что наденьте этот бампер на свой автомобиль и отправляйтесь исследовать.

http://www.instructables.com/id/Custom-steel-bumper-for-off-road-truck/

# 43. Металл Садовое Искусство. Кому не нравится, когда в своем саду выставляются какие-нибудь прекрасные животные? Выбирайте любимое животное и приступайте к работе.

https: // www.pinterest.com/pin/207587864055293699/

# 44. Автомобильные скульптуры. Искусство и сварка - прекрасное сочетание под умелыми и талантливыми руками многих сварщиков. Это уникальное и индивидуальное изделие из металла - всего лишь один набор идей, которые вы можете воплотить в жизнь самостоятельно. Предупреждение: прямое копирование дизайна может нарушить авторские права, поэтому используйте свое собственное творчество.

http://www.browndogwelding.com/new/

# 45. Ворота. Дональд Трамп любит строить стены.Чтобы пройти сквозь стену, пригодятся ворота. Вы действительно хотите проехать через туннель, если у вас есть забор или стена, защищающая вашу собственность? Конечно нет. Вот почему сложно сварные ворота - это творческий и интересный проект.

http://www.bakersgas.com/weldmyworld/2011/05/03/how-to-weld-an-ornamental-gate/

# 46. Пого Палка безумия. Само название этого сварочного проекта звучит круто. Сложите его вместе, и вся семья отлично проведет время.

http://www.instructables.com/id/The-Pogo-Stick-of-Insanity/

# 47. Форель Мобильный. Это еще одна конструкция стальной шайбы, за исключением того, что она предназначена для рыб. Сформируйте шайбы так, чтобы они выглядели как рыбы, покрасьте их в цвет форели, а затем повесьте их, чтобы получился колокольчик или мобиль.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/trout-mobile.aspx

# 48. Кухня Турция. Самое лучшее в этом небольшом проекте - то, что в нем используются старые кухонные принадлежности.Хотя для изготовления основной части корпуса используется дерево, вы можете использовать алюминий, чтобы создать более прочную основу, на которой затем можно было бы приварить куски дуршлага.

https://www.pinterest.com/pin/207587864053179495/

Продажа прибыльных сварочных проектов


# 49. Металлические кронштейны. Если у вас стальная рама, у вас есть простой способ начать делать кронштейны для людей. Кронштейны можно использовать в качестве полок, рам для картин и прочего хранения.Вы часто можете найти использованные кронштейны в местных комиссионных магазинах.

http://weldingweb.com/showthread.php?48525-Small-project-steel-brackets

# 50. Стальные вазы. Если у вас есть доступ к стальному лому, то у вас есть доступ к дешевым материалам, из которых можно создавать красивые декоративные предметы. Для этого выгодного проекта вы можете превратить стальные тарелки в вазы, банки для монет и множество других вариантов для дома.

http://www.instructables.com/id/How-to-Make-a-Steel-Vase-Step-by-Step/

# 51.Рамки для картин. Если вы можете отрезать металлическую трубу под углом 45 градусов, а затем соединить эту трубу чистым сварным швом, то вы сможете сделать отличные металлические рамы для картин. Принимайте индивидуальные заказы, и вы сможете получать довольно солидную почасовую оплату, занимаясь любимым делом.

№ 52. Ящики для дров для камина. Будь то дровяной камин или газовый, необходимо хранить дрова в жарком помещении. Вы можете сделать их с помощью простого плоского бруска. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.

(Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)

# 53. Вилы для тракторов. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциальная прибыль.

№ 54. Архитектурные кронштейны. Люди все время вешают вещи на стены.Им также нравится вешать полки для дополнительного места для хранения вещей. Что позволяет это делать? Кронштейны. Принимайте заказы на нестандартные кронштейны, и вы можете отправлять свои работы по всему миру. Вот тот, кто уже сделал это.

http://www.cuttingedgemetals.com/custom-brackets/

# 55. Флаг Art. Качественное металлическое искусство можно повесить как внутри, так и снаружи. Просто ознакомьтесь с этой комбинацией дерева и металла для интересного проекта, который может быть потенциально прибыльным.

https: // www.pinterest.com/pin/528821181228500819/

# 56. Велосипедная цепь Gecko. Это уникальное сварное произведение искусства идеально подходит для тех, кто любит гекконов. Выберите свое любимое животное, и вы сможете создать для себя нишевый рынок.

https://www.pinterest.com/pin/217087644514740983/

# 57. Держатели для брелков. Все время от времени теряют ключи. Держатель брелка у двери помогает предотвратить это. Эта милая идея придает дому изюминку.

http://www.homedit.com/top-15-diy-key-holder-racks-for-your-home/hotel-inpired-key-holder/

# 58. Подсвечники. Если вам нужны рентабельные сварочные проекты из подков, это может быть вашим лучшим вариантом. Предлагая различные варианты размеров, вы можете ориентироваться на отрасли ароматерапии, аварийного освещения и дизайнеров интерьера.

№ 59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях.Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

№ 60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

№ 61. Стойки водонагревателя. Не стоит недооценивать прибыльность этого проекта. На полу часто устанавливают водонагреватели, что может привести к преждевременной коррозии дна.Этот проект может иметь требования строительного кодекса, которые необходимо соблюдать, но это просто означает больше денег в кармане.

http://ipscorp.com/plumbing/watertite/protectivesystem/whstands

Лучшие идеи сварочного проекта помогут вам создать побочную суету, повеселиться или освоить новый навык, которым вы увлечены. Найдите лучшего сварщика для начинающих, который удовлетворит ваши потребности (особенно если вы новичок в сварке), используйте эти идеи, чтобы заняться чем-нибудь, и вы отлично проведете время, завоевав себе репутацию сварщика, работающего по соседству.

Как начать сварку

1. Выберите свой метод

Не существует единого процесса сварки, подходящего для всех областей применения, поэтому вам необходимо учитывать следующие факторы: тип и толщина свариваемого металла, объем работы, наличие у вас сварка в помещении или на открытом воздухе, внешний вид сварных швов и ваш бюджет.

На сегодняшний день наиболее широко используемой формой сварки является электродуговая сварка, при которой электрическая дуга расплавляет электрод (например, сварочную проволоку) и частично расплавляет основной металл.Когда расплавленные металлы остывают, детали соединяются. Существуют разные виды дуговой сварки, но мы сосредоточимся на MIG (металлический инертный газ). Сварка с подачей проволоки - самый простой в освоении вид, особенно если вы учитесь сами.

Металлический инертный газ (MIG)

Использует сварочный пистолет, который непрерывно подает проволоку с катушки, когда оператор нажимает на спусковой крючок. Сварочный пистолет одновременно с проволокой подает защитный газ, защищающий металл от загрязнений в воздухе.MIG дает более чистые и лучше выглядящие сварные швы, чем сварка вставкой.

Дуговая сварка порошковой проволокой (FCAW)

Аналогично MIG, за исключением того, что здесь нет отдельного защитного газа, потому что проволочный электрод имеет флюс в его сердечнике, который создает свой собственный экран при плавлении проволоки. Эта ветрозащитная установка делает FCAW хорошим методом сварки на открытом воздухе.

2. Купить оборудование

Сварщик

Сварщик - это ваши самые большие расходы, поэтому не обманывайте себя - дешевый сварщик только расстроит вас и затруднит обучение.Сварочный аппарат с механизмом подачи проволоки использует обычный бытовой ток для получения очень горячей электрической дуги высокой энергии. Внутри аппарата находится небольшая катушка сварочной проволоки (электрод) с приводом от двигателя. Проволока подается по шлангу к сварочной горелке, активируемой курком. Когда оператор соприкасается проволокой с основным металлом, дуга плавит проволоку и частично плавит основание. При сварке MIG, пока спусковой крючок нажат, горелка продолжает подавать проволоку и газ.

Lincoln Electric Power MIG 210 (вверху) - это новая технология по отличной цене: при напряжении 120 или 230 В он позволяет амбициозному новичку выполнять сварку MIG, TIG и сваркой штучной сваркой.Стоит он 999 долларов.

Миллерматик 141 (ниже) по цене 767 долларов - хороший начальный вариант. Это сварочный аппарат с подачей проволоки на 120 В, который можно использовать для сварки тонкого алюминия и стали толщиной от 24 до 3/16 дюйма.

Совет: у вашего сварщика также выходит рабочий провод. Это электрический кабель с зажимом на конце, который крепится к основному металлу и замыкает электрическую цепь, необходимую для сварки. Если грязь, ржавчина или краска мешают контакту свинца, качество сварного шва ухудшится.

Проволока сварочная

Проволока относительно недорогая. Простое практическое правило - использовать тонкую сварочную проволоку на тонком листовом материале и увеличивать диаметр проволоки по мере увеличения толщины материала. Сварщик берет проволоку как минимум двух диаметров.

Все на удивление интуитивно понятно

В руководстве по эксплуатации машины указано, что для этого нужно, и обычно инструкции находятся на откидной панели сбоку машины.Все это на удивление интуитивно понятно.

Газ

Выбор подходящего защитного газа важен, поэтому убедитесь, что вы знаете, какой тип работы вы планируете выполнять. Вы можете получить многоразовый баллон с газом у местного поставщика сварочных материалов. Пси будет варьироваться в зависимости от типа горелки, которую вы используете, и глубины сварных швов, но обычно вы будете придерживаться значений от 15 до 25. Что касается газовой смеси, домашний любитель со сварочным аппаратом с подачей проволоки может обычно обходятся 100-процентным защитным газом CO2.Для получения более чистого сварного шва

используйте 75 процентов CO2 и 25 процентов аргона.

Сварочная тележка : Сварочные аппараты с механизмом подачи проволоки могут весить до 75 фунтов, поэтому соберите или приобретите сварочную тележку, чтобы повысить портативность.

Шиловая или твердосплавная палочка : для разметки линий реза.

Угловая шлифовальная машина : для шлифования, снятия фаски и правки сварных швов, а также для подготовки поверхности.

Зажим под углом или магнитный квадрат : для фиксации стыков.

Отбойный молоток и проволочная щетка : для очистки от шлака и брызг.

Сварочные клещи : для обрезки сварочной проволоки и удаления брызг с сопла сварочной горелки.

Почему вам нужен шлем с автоматическим затемнением : Свет, генерируемый любым процессом дуговой сварки, невероятно яркий, и он обожжет вам глаза, если вы не наденете шлем. В течение многих лет традиционные сварочные шлемы имели постоянно затемненную шторку для обзора, но это означало, что вам приходилось поднимать маску, когда вы не выполняли сварку.Новые шлемы с автоматическим затемнением защищают от вредного излучения света, автоматически затемняя их прозрачные линзы до предварительно выбранного оттенка за миллисекунды, используя технологию ЖК-дисплея в их стекле. У каждого шлема также есть элементы управления для индивидуальной настройки.

Сварочный шлем Antra AH6-660-0000 с автоматическим затемнением на солнечных батареях, показанный выше, предлагает множество опций, от 45 до 109 долларов, в зависимости от размера линзы.

3. Подготовка сварного шва

Подготовка металлов

Используйте проволочную щетку и ацетон для удаления масел и грязи.Если вам нужно разрезать металл, наметьте линию шилом или твердосплавным резцом и обрежьте ее отрезной пилой по металлу, ножовкой или болгаркой с отрезным кругом.

Отшлифуйте кромки

Но только те, которые вы планируете соединить, и используйте угловую шлифовальную машину. Это называется снятием фаски. Фаска - это скос между смежными краями двух кусков материала, обычно под углом 45 градусов. Это создает пространство для наполнителя и обеспечивает большую структурную целостность сварного шва.Особенно хорошо это сделать для стыковых швов.

Думайте о сварочных движениях как о качелях для гольфа - вам нужно как можно меньше движущихся частей

Расположите металлы

С помощью углового зажима или магнитного угольника закрепите соединения, чтобы металлические части оставались в одной плоскости, прежде чем начинать сварку.

Совет : вы имеете дело с искрами, огнем и расплавленным металлом, поэтому не начинайте сварку, не надев сварочную куртку или фартук, кожаные перчатки и шлем.Если вы хотите сэкономить, качественную хлопковую рабочую рубашку с длинным рукавом можно заменить курткой для сварщиков. Не забудьте рабочие ботинки (без кроссовок) и снимите украшения с запястий и шеи. При шлифовании надевайте защитные очки и маску, закрывающую все лицо. Также держите поблизости огнетушитель ABC.

4. Создание слоев сварного шва

Положение тела и рук

Думайте о сварочных движениях как о качелях для гольфа - вам нужно как можно меньше движущихся частей, и вы хотите, чтобы движение было плавным и повторяемым.По возможности держите сварочный пистолет двумя руками или используйте запястье другой руки, чтобы направлять руку, держащую сварщика (представьте себе бильярдный удар). Выключив сварщика, сделайте пробный запуск, чтобы убедиться, что вы правильно расположили. Чем устойчивее ваши руки, тем лучше сварной шов.

Прихваточная сварка

Перед началом проверьте пистолет. Проволочный электрод должен выступать от 1/4 до 3/8 дюйма. Убедитесь, что на сопле нет брызг и кончик проволоки чистый.Затем сделайте несколько прихваточных швов, достаточных для соединения основных металлов вдоль стыка.

Последний валик

После того, как вы закрепили металлы на месте, вы можете уложить последний валик сварного шва. Удерживая сварочный пистолет под углом примерно 75 градусов к основанию, медленно двигайтесь слева направо (если вы правша), затрачивая одну-две секунды на укладку каждого валика и поддержание постоянной длины дуги. Не зацикливайтесь на яркой дуге. Посмотрите на край сварочной ванны, и когда вы дойдете до конца сварного шва, оттяните электрод от металла и дайте ему остыть.

5. Шлифовка сварного шва

Если вам все равно, как выглядит ваш сварной шов, или если он находится на куске металла, который не будет виден, когда ваш проект будет завершен, вы можете пропустить этот шаг, потому что все готово. Поздравляю, вы сделали первые сварные швы. Работайте над совершенствованием своей техники на металлоломе. Сварка во многом похожа на игру на гитаре: немного сделать это несложно, но чтобы стать профессиональным, вам нужна практика, практика, практика.

Шовное шлифование заподлицо

Для получения гладкой поверхности используйте шлифовальный круг с зернистостью 36, прикрепленный к угловой шлифовальной машине, чтобы шлифовать вдоль пути сварки, а не поперек, для однородности. Иди медленно. Если вы шлифуете сварной шов, вам придется начинать заново. При шлифовании должны быть видны только оранжевые искры. Синий означает, что вы слишком сильно нажимаете. Когда вы закончите, возьмите циркониевый лепестковый диск для точной формовки и отделки.

Благодаря Майклу Дэниелу из Майклу Дэниелу из , Нико Хуаресу из Juarez Custom и Стивену Сомплу из Empire Metal Finishing . Эта история опубликована в июньском номере журнала Popular Mechanics за 2015 год.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

8 лучших сварочных аппаратов для домашнего использования (MIG, TIG и Stick)

0

Последнее обновление: 12 марта 2021 г.

Было сказано, что полдела - найти правильный инструмент для работы. Если вы когда-нибудь сталкивались с разочарованием из-за плохо работающего сварщика или сварщика, не подходящего для ваших нужд, вы, вероятно, почувствуете, что в этом утверждении есть доля правды.

Какую толщину металла может обрабатывать ваш сварщик? У вас есть подключения на 220 В или вам нужен сварщик, который работает от стандартной розетки на 110 В? Потребуется ли вам прокладывать новый провод с выключателем с большей силой тока, чтобы удовлетворить потребности вашего нового сварщика в мощности? Сколько это будет стоить? Если вы начинаете немного потеть, не надо! Мы упростили обычно сложный процесс выбора нового сварщика.В наших обзорах сравниваются эти важные функции для каждого из восьми лучших сварщиков, доступных прямо сейчас.


Наши фавориты на 2021 год По сравнению:

8 лучших сварщиков для домашнего использования:

1. Hobart Handler 140 - Лучший домашний сварочный аппарат MIG

При силе тока 140 А это самый мощный сварочный аппарат MIG, который можно подключить к стандартной электрической розетке. Если вы не хотите делать серьезную электрическую хирургию в своем доме, резко повышая стоимость вашего хобби сварщика, то этот сварщик, вероятно, ваш лучший выбор.Благодаря пяти различным уровням выбора напряжения и диапазону скорости подачи проволоки 40-700 дюймов в минуту, Hobart 500559 обладает всеми возможностями регулировки, необходимыми для получения идеального сварного шва. Сила тока может быть установлена ​​в диапазоне 25–140, что дает вам отличный контроль над глубиной сварного шва.

Этот сварочный аппарат, способный сваривать низкоуглеродистую сталь толщиной до ¼ дюйма, будет более чем подходящим для большинства любителей и энтузиастов. Пятилетняя ограниченная гарантия показывает, насколько Хобарт верит в свой продукт. Единственный недостаток этого сварочного аппарата - довольно большой вес.При весе в 57 фунтов он по-прежнему портативный, но вы, вероятно, захотите обзавестись тележкой, если много занимаетесь сваркой на ходу. В целом, это по-прежнему один из лучших сварщиков-универсалов 2020 года.

Плюсы

  • Полностью регулируемая
  • Включается в стандартную электрическую розетку
  • Пятилетняя гарантия
  • Сварка низкоуглеродистой стали толщиной до ¼ ”

Минусы

  • Довольно тяжелый, 57 фунтов

2.AHP AlphaTIG - Лучший домашний сварочный аппарат TIG / Stick

Если вам нравится выполнять разноплановую группу проектов, то один тип сварщика может не удовлетворить ваши потребности. Конечно, наличие двух разных сварщиков может стать громоздким для перемещения и хранения. Вот где сияет AHP AlphaTIG 200X. Сочетание в одном устройстве сварки TIG и ручной сварки означает, что вам не нужно выбирать между ними.

Поскольку AlphaTIG может использовать электрическое напряжение 110 В и 220 В, он подойдет для большинства магазинов.Он может сваривать алюминий толщиной до ¼ дюйма и сталь 3/8 дюйма, что делает этот универсальный сварочный аппарат достаточно гибким для любого проекта. Трехлетняя гарантия обеспечивает спокойствие, зная, что AHP поддерживает свою машину. Все это в совокупности делает его лучшим сварочным аппаратом TIG и Stick для домашнего использования. Единственным недостатком этой машины является то, что она весит целых 69 фунтов! Его перемещение может быть неудобным, если только вы не установите его на колесную тележку.

Плюсы

  • Предлагает TIG и ручную сварку
  • Сварка алюминия ¼ дюйма и низкоуглеродистой стали 3/8 дюйма
  • Трехлетняя гарантия
  • Может работать от сети 110 В и 220 В

3.Сварщик Forney 261 MIG - лучшее соотношение цены и качества

Для многих любителей сварки своими руками бюджет является одним из важнейших факторов при принятии решения о покупке инструмента. Если вы беспокоитесь о том, что после получения сварочного аппарата у вас останутся деньги на материалы для вашего проекта, то не ищите ничего, кроме Forney Easy Weld 261. Этот недорогой сварочный аппарат может легко обрабатывать низкоуглеродистую сталь толщиной до дюйма. Плавное регулирование напряжения и скорости подачи проволоки позволяет вам каждый раз выбирать идеальные настройки для каждого сварного шва.

Сварочный аппарат

Forney подключается к стандартной розетке на 110 В. Он обеспечивает силу тока от 32 до 140. При весе всего 19 фунтов он чрезвычайно портативен, и вы без проблем можете использовать его в дороге. Кроме того, он занимает мало места, поэтому, когда он не используется, он не будет занимать ваше драгоценное рабочее пространство. Все это по доступной цене с годовой гарантией.

Плюсы

  • Бесконечное регулирование напряжения и скорости подачи проволоки
  • Включается в стандартную розетку
  • Крошечный след
  • Всего 19 фунтов

4.Lincoln Electric K2278-1 Сварочный аппарат для дома

Этот удобный маленький сварочный аппарат MIG достаточно мал, чтобы его можно было положить в шкаф. Однако при весе в 45 фунтов он намного тяжелее, чем можно было бы предположить из-за его небольшого размера. Он предназначен для подключения к стандартной домашней розетке.

Этот сварочный аппарат имеет выходной диапазон 35-88 ампер, что не так много, как у предыдущих моделей. По этой причине Lincoln Handy Core может сваривать только низкоуглеродистую сталь толщиной до 1/8 дюйма. Для небольшого хобби этого может быть достаточно.Если вы строите что-нибудь конструктивное, подумайте о подразделении с более высокими возможностями.

Плюсы

  • По умеренной цене
  • Очень маленький
  • Работает от стандартной электрической сети 110 В

Минусы

  • Только диапазон тока 35-88 ампер
  • Может сваривать только низкоуглеродистую сталь толщиной до 1/8 дюйма
  • 45 фунтов тяжелее для своего размера

5. Lotos LTPDC2000D Аппарат для плазменной и аргонодуговой сварки

Lotos сделал несколько уникальное предложение с LTPDC2000D.Это еще один комбинированный сварочный аппарат, который сочетает в себе сварку TIG и ручную сварку. Завершая набор, они также включили установку плазменной резки! Это три полезных инструмента, встроенных в одну портативную машину. Плазменный резак может выполнять чистый рез на металлах толщиной до ½ дюйма. Установки сварочного аппарата TIG и ручной сварки работают от 15-200 ампер. К сожалению, в этой модели нет ножной педали для сварки TIG, и она не поддерживает сварку алюминия TIG.

Несмотря на то, что его можно использовать от сети 110 В или 220 В, он не предназначен для работы в стандартной домашней цепи на 20 А.Вместо этого вам понадобится двойной прерыватель на 50 А и более толстые провода, чем те, которые, вероятно, сейчас в ваших стенах. Лучше всего питать его от сети 220 В, что под силу не всем. При весе 42 фунта он не самый тяжелый, но и не очень портативный.

Плюсы

  • TIG и ручная сварка в одном аппарате
  • Плазменный резак

Минусы

  • Требуется электрическое напряжение 220 В или 110 В с двойным выключателем на 50 А
  • Алюминий не может сваривать TIG
  • Без педали для сварки TIG

6.Перезагрузка Stick Welder

При весе всего 13 фунтов этот сварочный аппарат от Reboot является самым легким и портативным сварочным аппаратом в нашем списке. Входящий в комплект преобразователь позволяет использовать электрическое напряжение 110 или 220 В. Он способен производить до 120 А на 110 В и до 160 А на 220 В. К сожалению, известно, что преобразователь неисправен. Когда это происходит, сварщик будет бежать всего несколько секунд, прежде чем умереть.

Одним из достоинств этого устройства является его умеренная цена.Однако качество сборки вполне соответствует ценнику. Этот продукт кажется немного дешевым, и иногда случались блоки DOA. Если вы хотите сэкономить, есть другие бюджетные предложения с большей надежностью.

Плюсы

  • Очень легкий и портативный
  • Дешевые

Минусы

  • Плохое качество сборки
  • Преобразователь мощности неисправен

7. Сварочный аппарат SUNGOLDPOWER MIG 150A

Если у вас очень скудный бюджет и вам просто нужна самая дешевая установка, которую вы можете найти, сварочный аппарат SUNGOLDPOWER MIG 150A может вам подойти.По одной из самых низких цен в нашем списке, этот сварочный аппарат включает даже сварочную проволоку и маску. Конечно, поговорка «вы получаете то, за что платите», здесь абсолютно правдива. Не ожидайте, что у этого сварщика будет функция plug-and-play, как у лучших сварщиков в этом списке.

Проблемы преследуют этот недорогой продукт. Несмотря на то, что он предназначен для работы от розетки на 110 В, вам понадобится прерыватель на 40 или 50 А. Известно, что механизм подачи проволоки иногда выходит из строя, отказываясь подавать электрод. Очевидно, это затрудняет использование машины.

Минусы

  • Требуется прерыватель на 40 или 50 А
  • Механизм подачи проволоки часто ломается

8. Goplus MIG130 Сварочный аппарат для домашнего использования

Этот сварочный аппарат MIG от Goplus имеет невысокую цену, и вы это узнаете, даже не видя бирки. Поставляется в комплекте с маской, проволокой и щеткой в ​​качестве стартового набора для начинающих сварщиков. Вы можете выбрать одну из четырех скоростей сварки и 10 уровней скорости подачи проволоки. При весе 35 фунтов он довольно портативный, и вам не понадобится тележка, чтобы передвигаться.

Несмотря на то, что он рекламируется как сварочный аппарат MIG, на самом деле это сварочный аппарат с флюсовой проволокой и не предлагает настоящую сварку MIG. Это также подразделение, подверженное проблемам. Скорость подачи проволоки нестабильна, поэтому получить чистый валик очень сложно. Когда вы только начинаете, это только усложнит обучение сварке. Этот продукт часто приходит сломанным, а гарантия составляет всего три месяца. В целом машина особого доверия не вызывает. По цене доступны лучшие варианты.

Минусы

  • Не настоящий сварщик MIG
  • Часто приходит сломанным
  • Неустойчивая скорость подачи проволоки
  • Трехмесячная гарантия

Руководство покупателя: на что следует обратить внимание

Прочитав наши обзоры, вы, вероятно, задаетесь вопросом, что делает одного сварщика лучше другого. Давайте посмотрим на общие особенности сварщиков, которые следует учитывать перед покупкой.

Тип сварщика

Сварочный аппарат

При сварке штангой электрододержатель переносится вручную.Сварочный аппарат также подключен к основному металлу. Когда ваш электрод соприкасается с основным металлом, между ними протекает электричество, создавая дугу.

Сварные швы, полученные сваркой штучной сваркой, не самые красивые. Очень много брызг, и они потребуют очистки. Это также более сложный для изучения вид сварки, поэтому ваши сварные швы будут еще менее привлекательными во время длительного обучения. Он хорош для сварки снаружи и на грязных поверхностях, но не подходит для тонких металлов.

Сварщик MIG

Сварщик MIG выдвигает проволочный электрод при нажатии на спусковой крючок. Электричество проходит между этой проволокой и основным металлом, который вы свариваете, создавая дугу, плавящую проволоку. При плавлении проволока становится присадочным металлом, который соединяется с основным металлом, образуя высокопрочный сварной шов.

Сварка МИГ - это самый простой в освоении вид сварки. Он обеспечивает чистые сварные швы без шлака и требует гораздо меньшей очистки. Его можно использовать для обработки металлов различной толщины, в зависимости от силы тока вашей машины.Сварка MIG хорошо работает в помещении и является отличным выбором при сварке в гараже.

Сварщик TIG

Сварка TIG - это более сложный вид сварки, который чаще всего используется для очень тонких металлов. Электрод изготовлен из неплавящегося вольфрама и экранирован соплом защитного газа. Может использоваться с присадочными прутками разной толщины из разных металлов. Его также можно использовать без присадочного стержня, если ваши поверхности соприкасаются с достаточно чистыми краями, этот процесс называется сплавлением.

Этот вид сварки обеспечивает максимальную управляемость, но при этом является наиболее сложным. Ваша нога должна контролировать нагрев, одна рука должна управлять стержнем присадочного металла, а другая рука должна управлять электродом, чтобы произвести сварку. Хотя эту сварку сложно освоить и она медленнее, чем другие методы сварки, сварка TIG позволяет получать сварные швы высочайшего качества с такой же высокой прочностью. Это также позволяет лучше контролировать сварной шов, делая сварочные швы TIG более эстетичными.

Блок питания

Представьте, что вы купили своего нового сварочного аппарата и очень рады доставить его домой и начать ломать его! Но когда вы открываете коробку, вы разочаровываетесь, увидев, что для нее требуется вилка 220 В, и вам некуда ее подключить.Или, может быть, у него есть вилка на 110 В, но он продолжает отключать ваш выключатель каждый раз, когда вы его используете! Почему это происходит? Он может быть разработан для работы от выключателя с гораздо большей силой тока, чем обычно используется в домах.

В вашем доме, вероятно, есть выключатели на 15 и 20 ампер для питания розеток. Некоторые сварочные аппараты, хотя и рассчитаны на напряжение 110 В, предназначены для работы от сети на 50 или даже 60 А. Если ваш дом в настоящее время не оборудован для этого, для работы вашего нового сварочного аппарата потребуется проточный провод и добавление более мощного выключателя.Подумайте об этом заранее, чтобы избежать замешательства, головной боли и разочарования в будущем.

Сила тока

Сила электрического тока, производимого сварщиком, измеряется в амперах. Скорость плавления и глубина проплавления сварного шва контролируются силой тока. Чем выше сила тока, тем глубже сварной шов заполнится большим количеством материала. При сварке с меньшей силой тока будет использоваться меньше материала и достигается только неглубокий провар.

Напряжение

Напряжение - это в основном электрическое давление.В основном это влияет на то, как видимая часть сварного шва формируется сверху, и не оказывает большого влияния на глубину. Сварные швы низкого напряжения образуют более высокие и тонкие швы. Сварные швы под высоким напряжением будут шире и ровнее с более гладкими краями. Подбор правильного напряжения для вашего материала будет иметь решающее значение для получения красивого и качественного сварного шва.

Заключение

Прочитав руководство для покупателя, вы точно знаете, что искать в сварочном аппарате. Вы видели наши обзоры восьми лучших сварщиков для домашнего использования и знаете, какие функции важны для вас.

Hobart 500559 - наш лучший выбор как лучший домашний сварочный аппарат MIG. Его можно подключать к стандартной домашней розетке на 20 А и обеспечивает отличную регулировку для идеальной сварки. Он также надежен, на что Хобарт предоставляет пятилетнюю гарантию.

Во втором месте AHP AlphaTIG 200X предлагает как сварку TIG, так и ручную сварку. Он способен сваривать низкоуглеродистую сталь толщиной до 3/8 дюйма и может работать от электросети 110 или 220 В. Добавьте к этому трехлетнюю гарантию, и станет ясно, почему мы выбрали ее как лучшего сварочного аппарата TIG и сварки штучной сваркой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
