Транзистор КТ610 — DataSheet
Цоколевка транзистора КТ610
Параметр | Обозначение | Маркировка | Условия | Значение | Ед. изм. |
Аналог | КТ610А | BLT53, BFQ163 *3, BFQ162 *3, BFG235 *1 | |||
КТ610Б | SD1132-4 *3, MRF515 *3 | ||||
Структура | — | n-p-n | |||
Максимально допустимая постоянная рассеиваемая мощность коллектора | PK max,P*K, τ max,P**K, и max | 50 °C | 1. 5 | Вт | |
КТ610Б | 50 °C | 1.5 | |||
Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером | fгр, f*h31б, f**h31э, f***max | КТ610А | — | ≥1000 | МГц |
КТ610Б | — | ≥700 | |||
Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера | UКБО проб., U*КЭR проб., U**КЭО проб. | КТ610А | — | 26 | В |
КТ610Б | — | 26 | |||
Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора | UЭБО проб. , | КТ610А | — | 4 | В |
КТ610Б | — | 4 | |||
Максимально допустимый постоянный ток коллектора | IK max, I*К , и max | КТ610А | — | 300 | мА |
КТ610Б | — | 300 | |||
Обратный ток коллектора — ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера | IКБО, I*КЭR, I**КЭO | КТ610А | 26 В | ≤0.5 | мкА |
КТ610Б | 26 В | ≤0.5 | |||
Статический коэффициент передачи тока транзистора в режиме малого сигнала для схем с общим эмиттером | h21э, h*21Э | КТ610А | 10 В; 0. 15 А | 50…300* | |
КТ610Б | 10 В; 0.15 А | 20…300* | |||
Емкость коллекторного перехода | cк, с*12э | КТ610А | 10 В | ≤4.1 | пФ |
КТ610Б | 10 В | ≤4.1 | |||
Сопротивление насыщения между коллектором и эмиттером | rКЭ нас, r*БЭ нас, К**у.р. | КТ610А | — | — | Ом, дБ |
КТ610Б | — | — | |||
Коэффициент шума транзистора | Кш, r*b, P**вых | КТ610А | 0. 2 ГГц | 6 | Дб, Ом, Вт |
КТ610Б | 0.2 ГГц | 6 | |||
Постоянная времени цепи обратной связи на высокой частоте | τк, t*рас, t**выкл, t***пк(нс) | КТ610А | — | ≤55 | пс |
КТ610Б | — | ≤22 |
Описание значений со звездочками(*,**,***) смотрите в таблице параметров биполярных транзисторов.
*1 — аналог по электрическим параметрам, тип корпуса отличается.
*2 — функциональная замена, тип корпуса аналогичен.
*3 — функциональная замена, тип корпуса отличается.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Транзистор КТ610А —
Драгоценные металлы в транзисторе КТ610А согласно данных и паспортов-формуляров. Бесплатный онлайн справочник содержания ценных и редкоземельных драгоценных металлов с указанием его веса вида которые используются при производстве электрических радио транзисторов.
Содержание драгоценных металлов в транзисторе КТ610А.
Золото: 0.038 грамм.
Серебро: 0.015 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.
Примечание: .
Если у вас есть интересная информация о транзисторе КТ610А сообщите ее нам мы самостоятельно разместим ее на сайте.
Вопросы справочника по транзисторах которые интересуют наших посетителей: найти аналог транзистора, усилитель на транзисторе, замена транзистора, как проверить транзистор или чем заменить транзистор в схеме, правила включения транзистора,
Также интересны ваши рекомендации по мощным транзисторам, импортным и отечественным комплектующим, как самостоятельно проверить транзистор,

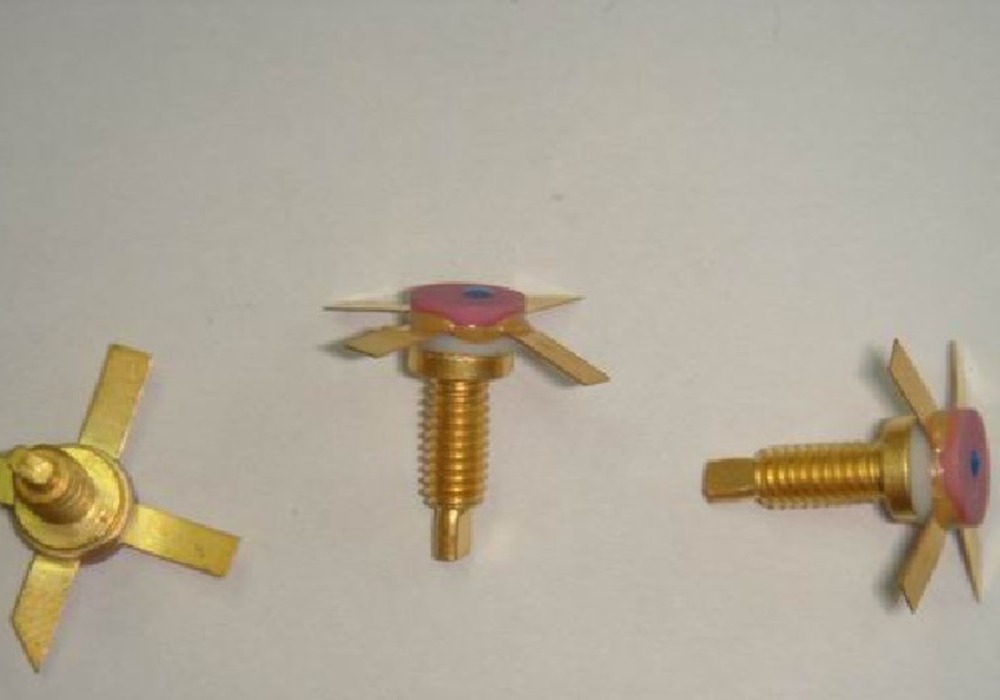

Фото транзистора марки КТ610А:
Полевой транзистор
Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы часто включают в более широкий класс униполярных электронных приборов (в отличие от биполярных).
Схемы включения полевых транзисторов
Так же, как и биполярные транзисторы, полевые транзисторы могут иметь три схемы включения: с общим истоком, с общим стоком и с общим затвором. Схема включения определяется тем, какой из трех электродов транзистора является общим и для входной и выходной цепи. Очевидно, что рассмотренный нами пример (рис. 4.2) является схемой с общим истоком (рис. а).
Схема с общим затвором (рис. ) аналогична схеме с общей базой у биполярных транзисторов. Она не дает усиления по току, а входное сопротивление здесь маленькое, так как входным током является ток стока, вследствие этого данная схема на практике не используется.
Схема с общим стоком (рис в) подобна схеме эмиттерного повторителя на биполярном транзисторе и ее называют истоковым повторителем. Для данной схемы коэффициент усиления по напряжению близок к единице. Выходное напряжение по величине и фазе повторяет входное. В этой схеме очень высокое входное сопротивление и малое выходное.
Справочные данные на транзисторы (DataSheet) КТ610А включая его характеристики:
Актуальные Даташиты (datasheets) транзисторов – Схемы радиоаппаратуры:
Транзистор доступное описание принципа работы.
Жуткая вещь, в детстве все не мог понять как он работает, а оказалось все просто.
Делятся эти устройства на полевые и биполярные.
В биполярном транзисторе есть эмиттер, коллектор и база (смотри рисунок условного обозначения). Эмиттер он со стрелочкой, база обозначается как прямая площадка между эмиттером и коллектором. Между эмиттером и коллектором идет большой ток полезной нагрузки, направление тока определяется стрелочкой на эмиттере. А вот между базой и эмиттером идет маленький управляющий ток. Грубо говоря, величина управляющего тока влияет на сопротивление между коллектором и эмиттером. Биполярные транзисторы бывают двух типов: p-n-p и n-p-n принципиальная разница только лишь в направлении тока через них.
Полевой транзистор отличается от биполярного тем, что в нем сопротивление канала между истоком и стоком определяется уже не током, а напряжением на затворе. Последнее время полевые транзисторы получили громадную популярность (на них построены все микропроцессоры), т.к. токи в них протекают микроскопические, решающую роль играет напряжение, а значит потери и тепловыделение минимальны.
Обозначение транзисторов или камень преткновения всех студентов. Как запомнить тип биполярного транзистора по его условной схеме? Представь что стрелочка это направление твоего движения на машине… Если едем в стенку то дружный вопль «Писец Нам Писец.
В общем, транзистор позволяет тебе слабеньким сигналом, например с ноги микроконтроллера, управлять мощной нагрузкой типа реле, двигателя или лампочки. Если не хватит усиления одного транзистора, то их можно соединять каскадами – один за другим, все мощней и мощней. А порой хватает и одного могучего полевого MOSFET транзистора. Посмотри, например, как в схемах сотовых телефонов управляется виброзвонок. Там выход с процессора идет на затвор силового MOSFET ключа.
Оставьте отзыв или бесплатное объявление о покупке или продаже транзисторов (полевых транзисторов, биполярных транзисторов, КТ610А:
Заводские данные | |
Гарантия | 12 мес. |
Страна-производитель | Китай |
Общие параметры | |
Тип | |
Модель | Kitfort КТ-610 |
Основной цвет | серебристый |
Дополнительный цвет | черный |
Основные характеристики | |
Объем | 1. 7 л |
Мощность | 2000 Вт |
Материал корпуса | |
Двойные стенки корпуса | нет |
Тип нагревательного элемента | |
Покрытие нагревательного элемента | |
Внутренний заварник | нет |
Фильтр в носике | есть |
Материал фильтра | |
Управление со смартфона | нет |
Приложение для управления | нет |
Голосовой помощник | нет |
Комфорт | |
Поддержание температуры | нет |
Максимальное время поддержки температуры | |
Терморегулятор | есть |
Температура нагрева воды | |
Шкала уровня воды | есть |
Индикация | индикация работы |
Подсветка | есть |
Цвет подсветки | голубой |
Подставка с электронным управлением | нет |
Вращение на подставке | есть |
Наличие заварника | нет |
Длина сетевого шнура | 0. 65 м |
Автоматическое отключение | есть |
Особенности крышки | |
Звуковой сигнал | нет |
Дополнительная информация | |
Защита | защита от перегрева, защита от включения без воды |
Особенности | |
Дополнительно | |
Габариты и вес | |
Ширина | 22.4 см |
Высота | 24.5 см |
Глубина | 16.5 см |
Вес | 1.3 кг |
ТИП | B1-B2/Iк /мА | Fт МГц | Cк/Uк пФ/В | Cэ/Uэб пФ/В | Rб*Cк псек | tp нс | Uкэ/(Iк/Iб) В/(мА/мА) | Uкб В | UкэR/R В/Ом | Uэб В | Iкм/Iкнас А/А | Iбм А | Pк/Pт Вт/Вт | Rпк C/Вт | Пер | Цок |
КТ601А КТ601АМ | 16-180/10 16-180/10 | 40 40 | 15/20 15/20 | 600 600 | 100 100 | 100/10к 100/10к | 2 2 | 0. 03/ 0.03/ | 0.03 0.03 | 0.25/1.5 0.25/1.5 | N-P-N N-P-N | 27 82 | ||||
КТ602А КТ602Б КТ602В КТ602Г КТ602АМ КТ602БМ | 20-80 /10 50- /10 20-80 /10 50- /10 20-80 /10 50- /10 | 150 150 150 150 150 150 | 4/50 4/50 4/50 4/50 4/50 4/50 | 25/0 25/0 25/0 25/0 25/0 25/0 | 300 300 300 300 300 300 | 3.0(50/5) 3.0(50/5) 3.0(50/5) 3.0(50/5) 3.0(50/5) 3.0(50/5) | 120 120 80 80 120 120 | 100/1к 100/1к 70/1к 70/1к 100/1к 100/1к | 5 5 5 5 5 5 | 0. 075/0.5 0.075/0.5 0.075/0.5 0.075/0.5 0.075/0.5 0.075/0.5 | 0.85/2.8 0.85/2.8 0.85/2.8 0.85/2.8 0.85/2.8 0.85/2.8 | 45 45 45 45 45 45 | N-P-N N-P-N N-P-N N-P-N N-P-N N-P-N | 54 54 54 54 82 82 | ||
КТ603А КТ603Б КТ603В КТ603Г КТ603Д КТ603Е | 10-80 /150 60- /150 10-80 /150 60- /150 10-80 /150 60-200/150 | 200 200 200 200 200 200 | 15/10 15/10 15/10 15/10 15/10 15/10 | 40/0 40/0 40/0 40/0 40/0 40/0 | 400 400 400 400 400 400 | 1. 0(150/15) 1.0(150/15) 1.0(150/15) 1.0(150/15) 1.0(150/15) 1.0(150/15) | 30 30 15 15 10 10 | 30/1к 30/1к 15/1к 15/1к 10/1к 10/1к | 3 3 3 3 3 3 | 0.3/0.6 0.3/0.6 0.3/0.6 0.3/0.6 0.3/0.6 0.3/0.6 | 0.5/ 0.5/ 0.5/ 0.5/ 0.5/ 0.5/ | N-P-N N-P-N N-P-N N-P-N N-P-N N-P-N | 27 27 27 27 27 27 | |||
КТ604А КТ604Б КТ604АМ КТ604БМ | 10-40 /20 30-120/20 10-40 /20 30-120/20 | 80 80 40 40 | 7/40 7/40 7/40 7/40 | 50/0 50/0 50/0 50/0 | 8. 0(20/2) 8.0(20/2) 8.0(20/2) 8.0(20/2) | 300 300 300 300 | 250/1к 250/1к 250/1к 250/1к | 5 5 5 5 | 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 | 0.8/3 0.8/3 0.8/3 0.8/3 | 40 40 40 40 | N-P-N N-P-N N-P-N N-P-N | 54 54 82 82 | |||
КТ605А КТ605Б КТ605АМ КТ605БМ | 10-40 /20 30-120/20 10-40 /20 30-120/20 | 80 80 40 40 | 7/40 7/40 7/40 7/40 | 50/0 50/0 50/0 50/0 | 8. 0(20/2) 8.0(20/2) 8.0(20/2) 8.0(20/2) | 300 300 300 300 | 250/1к 250/1к 250/1к 250/1к | 5 5 5 5 | 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 | 0.4/ 0.4/ 0.4/ 0.4/ | N-P-N N-P-N N-P-N N-P-N | 27 27 82 82 | ||||
КТ606А КТ606Б | 350 300 | 10/28 10/28 | 27/0 27/0 | 10 12 | 60 60 | 60/10 60/10 | 4 4 | 0. 4/0.8 0.4/0.8 | 0.1 0.1 | /2.5 /2.5 | 44 44 | N-P-N N-P-N | 88 88 | |||
КТ607А | 1000 | 4/25 | 18 | 40 | 35/10 | 4 | 0.15/ | /1.5 | 73 | N-P-N | 55 | |||||
КТ608А КТ608Б | 20-80 /200 40-160/200 | 200 200 | 15/10 15/10 | 50/0 50/0 | 120 120 | 1. 0(400/80) 1.0(400/80) | 60 60 | 60/1к 60/1к | 4 4 | 0.4/0.8 0.4/0.8 | 0.5/ 0.5/ | N-P-N N-P-N | 27 27 | |||
ГТС609А ГТС609Б ГТС609В | -100/500 -160/500 80-240/500 | 30 30 30 | 50/10 50/10 50/10 | 250/0.5 250/0.5 250/0.5 | 700 700 700 | 1.6(500/70) 1.6(500/70) 1.6(500/70) | 50/ 50/ 50/ | 2.5 2.5 2.5 | /0. 7 /0.7 /0.7 | 0.5/ 0.5/ 0.5/ | P-N-P P-N-P P-N-P | 139 139 139 | ||||
КТ610А КТ610Б | 50-300/150 20-300/150 | 1000 700 | 3.5/10 3.5/10 | 18/0 18/0 | 35 18 | 26 26 | 26/100 26/100 | 4 4 | 0.3/ 0.3/ | /1.5 /1.5 | N-P-N N-P-N | 93 93 | ||||
КТ611А КТ611Б КТ611В КТ611Г КТ611АМ КТ611БМ | 10-40 /20 30-120/20 10-40 /20 30-120/20 10-40 /20 30-120/20 | 60 60 60 60 60 60 | 5/40 5/40 5/40 5/40 5/40 5/40 | 200 200 200 200 200 200 | 8. 0(20/2) 8.0(20/2) 8.0(20/2) 8.0(20/2) 8.0(20/2) 8.0(20/2) | 200 200 180 180 200 200 | 180/1к 180/1к 150/1к 150/1к 180/1к 180/1к | 3 3 3 3 3 3 | 0.1/ 0.1/ 0.1/ 0.1/ 0.1/ 0.1/ | 0.8/3 0.8/3 0.8/3 0.8/3 0.8/3 0.8/3 | 40 40 40 40 40 40 | N-P-N N-P-N N-P-N N-P-N N-P-N N-P-N | 54 54 54 54 82 82 | |||
ГТ612А | 1500 | 3.5/5 | 7 | 12 | 8/100 | 0. 2 | 0.12/ | 0.36/ | N-P-N | 55 | ||||||
КТС613А КТС613Б КТС613Б КТС613В | 25-100/200 40-200/200 20-120/200 50-300/200 | 200 200 200 200 | 15/10 15/10 15/10 15/10 | 50/0 50/0 50/0 50/0 | 100 100 100 100 | 1.2(400/80) 1.2(400/80) 1.2(400/80) 1.2(400/80) | 60 60 40 40 | 50/1к 50/1к 30/1к 30/1к | 4 4 4 4 | 0.4/0.8 0.4/0.8 0.4/0.8 0.4/0. 8 | 0.8/ 0.8/ 0.8/ 0.8/ | P-N-P P-N-P P-N-P P-N-P | 140 140 140 140 | |||
ГТ614А | 15-250/50 | 1000 | 15 | 12 | 9/10 | 0.5 | 0.2/ | 0.4/ | N-P-N | 55 | ||||||
КТ616А КТ616Б | 40- /500 25- /500 | 200 200 | 15/10 15/10 | 50/0 50/0 | 50 50 | 0. 6(500/50) 0.2(500/50) | 20 20 | 20/10к 20/10к | 4 4 | 0.4/0.6 0.4/0.6 | 0.3/ 0.3/ | N-P-N N-P-N | 11 11 | |||
КТ617А | 30- /400 | 150 | 15/10 | 50/0 | 120 | 0.7(150/15) | 30 | 20/10к | 4 | 0.4/0.6 | 0.5/ | N-P-N | 85 | |||
КТ618А | 30- /10 | 40 | 7/40 | 50/0 | 300 | 250/1к | 5 | 0. 1/ | 0.5/ | N-P-N | 85 | |||||
КТ620А КТ620Б | 100- /10 30-100/200 | 200 200 | — 100 | — 1.8(400/80) | 50 50 | 50/100 50/100 | 3 4 | 0.225/ 0.5/ | P-N-P P-N-P | 27 27 | ||||||
КТС622А КТС622Б | 30-150/200 30- /200 | 200 150 | 120 200 | 1. 3(400/80) 2.0(400/80) | 45 35 | 45/1к 35/1к | 4 4 | 0.4/0.6 0.4/0.6 | 0.4/ 0.4/ | 218с 218с | P-N-P P-N-P | 133 133 | ||||
КТ624А | 30-180/300 | 450 | 15/5 | 50/0.5 | 15 | 1.7(1000/100) | 60 | 30/5к | 4 | 1/1.3 | /1 | 50 | N-P-N | 22 | ||
КТ625А | 20-200/500 | 200 | 9/10 | 90/0 | 0. 65(500/50) | 60 | 40/5к | 4 | 1/1.3 | /1 | 50 | N-P-N | 22 | |||
КТ626А КТ626Б КТ626В КТ626Г КТ626Д КТ626Е КТ626Ж | 15-250/150 30-100/150 15-45 /150 15-60 /150 40-250/150 80-160/150 50- /150 | 75 75 45 45 45 80 80 | 150/10 150/10 150/10 150/10 150/10 150/10 150/10 | 500 500 500 500 500 500 500 | — — — — — 0.25(500/50) 0.25(500/50) | 45 60 80 20 20 30 25 | 45/100 60/100 80/100 20/100 20/100 | 0.5/1.5 0.5/1.5 0.5/1.5 0.5/1.5 0.5/1.5 /1.5 /1.5 | /6.5 /6.5 /6.5 /6.5 /6.5 1/ 1/ | 10 10 10 10 10 | P-N-P P-N-P P-N-P P-N-P P-N-P P-N-P P-N-P | 56 56 56 56 56 56 56 | ||||
КТ629А | 25-150/500 | 250 | 25/10 | 120/0.5 | 200 | 90 | 1.0(500/50) | 50 | 50/1к | 4.5 | 1/ | /1 | 55 | P-N-P | 22 | |
КТ630А КТ630Б КТ630В КТ630Г КТ630Д КТ630Е | 40-120/150 80-240/150 40-120/150 40-120/150 80-240/150 60-480/150 | 50 50 50 50 50 50 | 15/10 15/10 15/10 15/10 15/10 15/10 | 65/0.5 65/0.5 65/0.5 65/0.5 65/0.5 65/0.5 | 0.3(150/15) 0.3(150/15) 0.3(150/15) 0.3(150/15) 0.3(150/15) 0.3(150/15) | 120 120 150 100 60 60 | 120/3к 120/3к 150/3к 100/3к 60/3к 60/3к | 7 7 7 7 7 7 | 1/2 1/2 1/2 1/2 1/2 1/2 | 0.2 0.2 0.2 0.2 0.2 0.2 | 0.8/ 0.8/ 0.8/ 0.8/ 0.8/ 0.8/ | N-P-N N-P-N N-P-N N-P-N N-P-N N-P-N | 85 85 85 85 85 85 | |||
КТС631А КТС631Б КТС631В КТС631Г | 20- /300 20- /150 20- /150 20- /300 | 350 350 200 200 | 15/10 15/10 15/10 15/10 | 100/0.5 100/0.5 100/0.5 100/0.5 | 30 30 60 60 | 1.2(450/45) 1.2(100/10) 1.2(100/10) 1.2(450/45) | 30 30 60 60 | 30/0 30/0 60/0 60/0 | 4 4 4 4 | 1/1.3 0.3/0.5 0.3/0.5 1/1.3 | 1/ 1/ 1/ 1/ | N-P-N N-P-N N-P-N N-P-N | 140 140 140 140 | |||
2Т632А КТ632Б КТ632Б1 КТ632В1 | 50- /1 30- /1 50-450/1 150-450/1 | 200 200 200 200 | 5/20 | 20/0 | 0.5(20/2) 0.8(20/2) 0.5(20/2) 0.5(20/2) | 120 100 110 110 | 120/1к 100/1к 110/1к 110/1к | 5 5 5 5 | 0.1/0.35 0.1/ /0.35 /0.35 | 0.5/ 0.5/ 0.5/ 0.5/ | P-N-P P-N-P P-N-P P-N-P | 85 85 15 15 | ||||
2Т633А КТ633Б | 40-120/10 20-160/10 | 500 500 | 4.5/10 4.5/10 | 25/0.5 25/0.5 | 25 10 | 13 30 | 0.5(100/10) 0.6(100/10) | 30 30 | 4.5 4.5 | 0.2/0.5 0.2/0.5 | 0.12 0.12 | 0.36/ /1.2 | 347с 104 | N-P-N N-P-N | 85 85 | |
2Т634А2 | 1500 | 2.5/15 | 8/0 | 2 | 30 | 3 | 0.15/0.25 | 0.07 | /1.2 | 100 | N-P-N | 94 | ||||
КТ635А | 25-150/500 | 250 | 10/10 | 90/0 | 25 | 50 | 0.9(500/50) | 60 | 60/0 | 5 | 1/1.5 | 0.5/ | 83 | N-P-N | 85 | |
2Т637А2 | 30-140/50 | 1300 | 4.5/15 | 17/0 | 3 | 30 | 2.5 | 0.2/0.3 | 0.1 | /1.5 | 63 | N-P-N | 94 | |||
2Т638А КТ638А КТ638Б | 50- /2 50-350/2 150-450/2 | 200 200 200 | 6/20 | 50/0 | 30000 | 1300 | 0.5(20/2) 0.5(20/2) 0.5(20/2) | 120 110 120 | 120/1к 110/1к 120/1к | 5 5 5 | 0.1/0.35 0.1/ 0.1/ | 0.5/ 0.5/ 0.5/ | 250с 250с 250с | N-P-N N-P-N N-P-N | 85 15 15 | |
КТ639А КТ639Б КТ639В КТ639Г КТ639Д КТ639Е КТ639Ж КТ639И | 40-100/150 63-120/150 100-250/150 40-100/150 63-120/150 40-100/150 63-160/150 180-400/150 | 80 80 80 80 80 80 80 80 | 50/10 50/10 50/10 50/10 50/10 50/10 50/10 50/10 | 50/0 50/0 50/0 50/0 50/0 50/0 50/0 50/0 | 180 180 180 180 180 180 180 180 | 0.5(500/50) 0.5(500/50) 0.5(500/50) 0.5(500/50) 0.5(500/50) 0.5(500/50) 0.5(500/50) 0.5(500/50) | 45 45 45 60 60 — — 30 | 45/1к 45/1к 45/1к 60/1к 60/1к 100/1к 100/1к 30/1к | 5 5 5 5 5 5 5 5 | 1.5/2 1.5/2 1.5/2 1.5/2 1.5/2 1.5/2 1.5/2 1.5/2 | 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 | 1/ 1/ 1/ 1/ 1/ 1/ 1/ 1/ | 10 10 10 10 10 10 10 10 | P-N-P P-N-P P-N-P P-N-P P-N-P P-N-P P-N-P P-N-P | 82 82 82 82 82 82 82 82 | |
КТ640А КТ640Б КТ640В | 4000 3800 3800 | 1.3/15 1.3/15 1.3/15 | 3/0 3/0 3/0 | 0.6 1 1 | 25 25 25 | 3 3 3 | 0.06/ 0.06/ 0.06/ | /0.6 /0.6 /0.6 | 150 150 150 | N-P-N N-P-N N-P-N | 57 57 57 |
Транзисторы КТ610 и им подобные
Компания «Ярославский завод вторичных драгоценных металлов» проводит закупки транзисторов КТ610 по выгодным для Вас ценам. Для постоянных клиентов у нас предусмотрена система дополнительных бонусов. КТ610 это сверхвысокочастотный кремниевый эпитаксиально — планарный транзистор в металлическом корпусе. Он широко используется в усилительных схемах аппаратуры связи и других радиотехнических устройств.
Характеристики транзистора КТ610
B1-B2/Iк/ мА |
Fт МГц |
Cк/Uк пф/В |
Cэ/Uэ пф/В |
Rб*Cк псек |
Uкб В |
Uкэ/R В/Ом |
UэбВ |
Iкм/Iкн А/А |
Pк/Pт Вт/Вт |
Пер |
50-300/150 |
1000 |
3.5/10 |
18/0 |
35 |
26 |
26/100 |
4 |
0.3/ |
/1.5 |
n-p-n |
Содержание драгоценных металлов в КТ610
- Золото: 0.038 грамм.
- Серебро: 0.015 грамм.
- Платина: 0 грамм.
- Палладий: 0 грамм.
Семейство входных характеристик транзисторов КТ610А, Б.
Семейство входных характеристик транзисторов КТ610А, Б.
Справочные данные транзистора КТ339А.
Таблица 2. Электрические параметры транзистора КТ339А
Значения | Режимы измерения | |||||||||
Наименование | Обозначение | Минимальное | Типовое | Максимальное | Uк, B | Iэ, мА | f, Мгц | |||
Обратный ток коллектора, мА | Iкбо | 0,001 | 0,002 | 0,004 | ||||||
Статический коэффициент передачи тока в схеме с ОЭ : | h31э | |||||||||
то же, в другом режиме | ||||||||||
Граничная частота коэффициента передачи тока в схеме с ОЭ, Мгц | fгр | |||||||||
Коэффициент усиления по мощности, dB | Kup | 16,6 | 7,2 | |||||||
Модуль коэффициента передачи тока на высокой частоте | |h31э| | 5,8 | ||||||||
Емкость коллекторного перехода, пФ | Ск | 0,55 | 0,65 | |||||||
Постоянная времени цепи обратной связи на высокой частоте, пС : | Тк | 3,5 | 4,8 | |||||||
Прямое напряжение на базе, В | Uбэ | 0,9 | ||||||||
Максимально допустимые параметры. Гарантируются при температуре окружающей среды .
— постоянное напряжение коллектор – эмиттер ( <100 Ом), В25
— постоянное напряжение эмиттер — база, В4
— постоянная рассеиваемая мощность коллектора, мВт :
при 260
при 60
— постоянное напряжение коллектор – база, В40
— температура перехода, 175
Допустимая температура окружающей среды,
— постоянный ток коллектора, мА25
Дата добавления: 2015-07-16; просмотров: 287 | Нарушение авторских прав
Читайте в этой же книге: Задание | Выбор и расчет структурной схемы усилителя. | Распределение искажений по каскадам. | Расчет требований, предъявляемых к выходному каскаду. | Расчет требований, предъявляемых к промежуточному каскаду. | Расчет выходного каскада. | Расчет промежуточного каскада. | Расчет входного каскада. | Расчет вспомогательных цепей. | Расчет результирующих параметров усилителя. |
mybiblioteka.su — 2015-2021 год. (0.016 сек.)
Линейный усилитель мощности на 144 МГц
Каталог принципиальных схем — ВЧ усилители мощности
Линейный усилитель мощности на 144 МГц.
Ниже описан усилитель мощности, который при хорошей линейности позволяет получить на выходе мощность 2,5 Вт при работе на SSB и 3 Вт — телеграфом или телефоном с ЧМ.

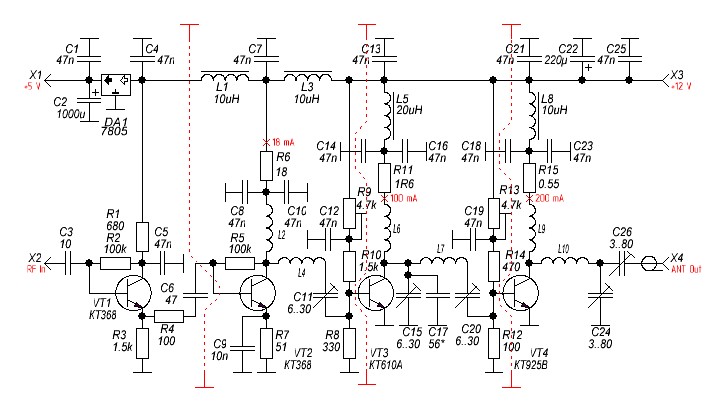

Принципиальная схема усилителя приведена на рисунке. Он собран на двух транзисторах. Применение в первом каскаде транзистора КТ610А (Т1) позволило благодаря большому усилению по мощности (14—17 дБ на частоте 145 МГц) получить достаточное для возбуждения второго каскада напряжение ВЧ. Транзистор КТ904А (Т2) обеспечивает при хорошей линейности характеристики требуемую выходную мощность (усиление на частоте 145 МГц — 10-12 дБ). Транзистор T2 не имеет защиты от перегрузок, поэтому усилитель не должен работать без нагрузки.
Первый каскад работает в режиме класса А. Для стабилизации рабочей точки используются резисторы R3 и R4, подключенные к двум отдельным выводам эмиттера. Сопротивление источника сигнала (50 Ом) согласуется с входным сопротивлением транзистора Т1 с помощью цепочки C1C2L1.
С помощью цепочки C7C8L3 выходное сопротивление первого каскада трансформируется к входному сопротивлению каскада на транзисторе T2. Этот транзистор работает в режиме класса АВ. Для стабилизации рабочей точки в цепь эмиттера включен резистор R6. Для того чтобы исключить обратную связь по ВЧ, он зашунтирован двумя конденсаторами С9 и С10 (включение двух конденсаторов уменьшает их паразитную индуктивность). В этом каскаде применена также термокомпенсация с помощью кремниевого диода Д1. Крепление диода непосредственно к транзистору или к его радиатору обеспечивает достаточно эффективную термическую обратную связь.
Следующая LC-цепочка — двухступенчатый трансформатор сопротивления. Часть ее — L5C13C15.—является повышающим трансформатором, а катушка L6 — понижающим до требуемого выходного сопротивления (50 Ом).
Для обеспечения устойчивости усилителя применена многократная развязка цепей питания. Эта мера предохраняет усилитель от самовозбуждения.
Конструкция и детали.
Усилитель смонтирован на фольгированной плате. Охлаждение обоих транзисторов трудностей не составляет, так как их корпусы электрически изолированы и могут быть непосредственно соединены с массивным радиатором.
Данные катушек приведены в таблице. Все они бескаркасные (диаметр намотки — 5,8 мм) и намотаны посеребренным проводом диаметром 0,8 мм. Дроссель Др1 содержит 2,5 витка провода ПЭЛШО 0,2, намотанного на стержень из феррита марки «Манифер-340». Индуктивность дросселя не должна быть слишком большой — это может привести к самовозбуждению усилителя.
Обозначение по схеме |
Число витков |
Длина намотки , мм |
L1 L2 L3 L4 L5 L6 |
4,5 9,5 1,5 9 3 4 |
6,5 13,5 3 6,5 14 6,5 |
Все блокировочные конденсаторы керамические. Подстроечные конденсаторы С1, С2, С7, С8 — керамические, C13, C15 — с воздушным диэлектриком.
Настройка.
Для настройки усилителя необходимы источники питания с ограничителями тока, миллиамперметр для измерения коллекторных токов, генератор сигналов частот 144—145 МГц мощностью не менее 10 мВт, прибор для измерения мощности (например, высокочастотный вольтметр и нагрузочный резистор).
При первом включении на выходной каскад подают напряжение 12 В. Ограничитель тока блока питания для первого каскада должен быть настроен на 150 мА, для второго — на 30 мА. Сначала устанавливают режимы транзисторов по постоянному току. Ток коллектора транзистора Т1 должен быть равен 100—120 мА, транзистора T2 — 7-10 мА.
Проверяют усилитель на отсутствие самовозбуждений. Если самовозбуждения нет, на вход усилителя можно подать сигнал и, начиная с выхода, многократной подстройкой конденсаторов настроить его контуры по максимуму отдаваемой мощности. На этом этапе настройки ограничитель тока второго каскада должен быть установлен на 250 мА. Настройку усилителя следует повторить несколько раз, каждый раз постепенно увеличивая амплитуду входного сигнала и напряжение питания второго каскада.
Полученные результаты. Как уже говорилось, одним из основных требований, предъявляемых к SSB усилителю мощности, является линейность его характеристики. В качестве критерия линейности обычно применяют коэффициент взаимной модуляции. Смысл этого параметра таков. Если на вход усилителя подать два сигнала различной частоты f1 и f2, то вследствие нелинейности характеристики передачи на выходе, кроме этих сигналов, появятся также сигналы комбинационных частот: 2f1-f2, 2f2— f1 и т. д. Отношение уровня комбинационных составляющих, например, 2f1—f2 к уровню сигнала f2 называется коэффициентом взаимной модуляции.
Для оценки линейности характеристики данного усилителя были проведены измерения коэффициента взаимной модуляции при подаче на его вход двух одинаковых по амплитуде сигналов. При выходной мощности 2,5 Вт коэффициент взаимной модуляции составил —28 дБ, что вполне приемлемо в радиолюбительской практике.
Инж. М. КНИТЦШ (DM2GBO)
РАДИО N 10, 1976г.
KT610 | 6600 Series | KOHLER
Тип двигателяЧетырехтактный, одноцилиндровый, с воздушным охлаждением, с вертикальным валом, бензиновый, верхнеклапанный, с чугунной гильзой.
Модель КТ610
Л.с. (кВт) [1] 19 (14,16)
Рабочий объем (куб. См) 40,3 (660)
Диаметр отверстия (мм) 3,3 (83)
Ход в (мм) 2.4 (61)
Степень сжатия 9,1: 1
Сухой вес, фунты (кг) 82 (37,2)
Объем масла в квартах США (л) 2 (1,9)
Смазка Полное давление с полнопоточным фильтром
Размеры ДхШхВ (дюймы) * 18,6 х 16,7 х 13,4
Сертифицированная мощность, л.с. (кВт) [3] 18.57 (13,85)
Сертифицированный RPM 3600
Соответствие выбросам- EPA, фаза III
- CARB фаза III
- EU Stage V
- Китай, этап II
Тип двигателя Потребитель
* Длина от передней части крышки воздушного фильтра до задней части корпуса вентилятора.Ширина по бокам. Высота соответствует монтажной поверхности для травяного экрана или воздушного фильтра.
1 Характеристики мощности (л.с.) и крутящего момента (фунт-футы) для двигателей общего назначения Kohler рассчитаны в соответствии с Обществом автомобильных инженеров (SAE) J1940 на основе испытаний полной мощности, проведенных в соответствии с SAE J1995 без воздухоочистителя и глушителя. Фактическая мощность и крутящий момент двигателя ниже и зависят от дополнительного оборудования (воздухоочиститель, выхлоп, зарядка, охлаждение, топливный насос и т. Д.), Применения, скорости двигателя, окружающих условий эксплуатации (температура, влажность и высота) и других факторов.Этот рейтинг J1940 / J1995 обеспечивает последовательные измерения для клиентов, которые могут захотеть контролировать характеристики впуска и выпуска двигателя. Для получения дополнительной информации свяжитесь с отделом проектирования двигателей Kohler Co. Kohler Co. оставляет за собой право изменять технические характеристики, конструкцию и стандартное оборудование продуктов без уведомления и без каких-либо обязательств.
2 дюймов h30 при 3600 об / мин WOT
3 Мощность и крутящий момент J1995 сертифицированы сторонней организацией
С.U.R. & R Tools Transistors Silicon KT610A (2T610A) СССР 1 шт: Электроника
Цена: | 10 долларов.85 +4,99 $ перевозки |
Марка | С.U.R. & R Инструменты |
Вес предмета | 0,01 килограмма |
Частота | 200 МГц |
- Убедитесь, что это подходит введя номер вашей модели.
- Транзисторы кремниевые КТ610А (2Т610А) СССР 1 шт.
- На нашем складе более 25 000 наименований. Полные списки можно найти здесь www.amazon.com/shops/A19NX3RFNSYB6R
- Если вы не можете найти нужный товар, свяжитесь с нами.
Сертифицированный болтовой замок TANTAL XT (KT610)
Код товара | Размеры (мм) | ||||
А | В | С | D | E | |
TANTAL XT (КТ610) | 83 | 16 | 26 | 12 | 72 |
Продукт соответствует положениям стандарта PN-EN 12320: 2013:
Категория использования | Прочность | Коррозионная стойкость | Требования безопасности |
1 | 1 | 2 | 5 |
Основные характеристики | |
Материал | цинковый сплав |
Замок навесной типа | болт стопорный |
Сертификация | 5 класс |
Карта кодов безопасности | Есть |
Доступные цвета | Сталь |
количество ключей | 4 |
Повышенная устойчивость к атмосферным условиям | Есть |
Совместимость с однокнопочными системами | Есть |
Совместимость с системами Мастер Ключ | Есть |
Навесной замок с защелкой KT610 — самый прочный висячий замок в ассортименте LOB и один из немногих замков на польском рынке, которые соответствуют строгим требованиям, связанным с 5-м уровнем безопасности.Одним из основных преимуществ этого навесного замка является то, что он использует ключ с шестью пазами.
Tantal имеет дополнительный стальной корпус и вращающуюся пластину для ключей
, которая защищает цилиндр от деформации. Эти функции значительно повышают уровень безопасности.
Также доступен навесной замок Grom с лучшими антикоррозийными характеристиками, предназначенный для использования в военных целях.
Как сделать Hard / Factory Reset | Обойти блокировку экрана на LG KT610?
Спецификация LG KT610
LG KT610 работает на процессоре ARM9 274 МГц с одноядерным процессором.Он имеет внутреннюю память 256 МБ и RAM (RAM) 128 МБ и поддерживает microSD, microSDHC, TransFlash до 8 ГБ. Эта модель также поддерживает технологию Bluetooth USB 2.0, A2DP, AVCTP, AVDTP, AVRCP, BPP, DUN, FTP, GAP, GAVDP, HFP, HSP, OPP, SPP и GPS. Да. Порт USB поддерживает USB 2.0, зарядку через USB и -. Его технические характеристики также включают размер экрана 2,4 дюйма (соотношение экрана к корпусу ~ 30%), разрешение 240 x 320 пикселей (плотность пикселей ~ 167 ppi) и тип TN-TFT LCD.
Модель и особенности | |
Модель | LG KT610 |
серии | LG Другое |
Дата выпуска | Октябрь 2008 г. |
Глубина корпуса | 17.2 мм (0,68 дюйма) |
Размеры корпуса | 53,9 x 108,9 мм (2,12 x 4,29 дюйма) |
Масса корпуса | 125,5 г (4,41 унции) |
ОС | Symbian OS 9.2 серии 60, третье издание |
Аппаратное обеспечение | |
Процессор | 274 МГц ARM9 |
Ядра процессора | Одноядерный |
RAM | 128 МБ |
Внутренняя память | 256 МБ |
Внешняя память | microSD, microSDHC, TransFlash до 8 ГБ |
Сеть и данные | |
SIM | 1 мини-SIM |
диапазоны 2G | GSM 900/1800/1900 МГц |
диапазоны 3G | UMTS 2100 МГц |
полосы 4G | – |
диапазоны 5G | – |
Технологические данные | CSD, GPRS, EDGE, UMTS, HSDPA |
Дисплей | |
Размер экрана | 2.4 дюйма (соотношение экрана к корпусу ~ 30%) |
Тип | TN-TFT ЖК-дисплей |
Разрешение | 240 x 320 пикселей (плотность пикселей ~ 167 ppi) |
Цвета | 262K цветов |
Батарея и клавиатура | |
Аккумулятор | Съемный Li-Ion 960 мАч |
Физическая клавиатура | Есть |
Интерфейсы | |
Аудиовыход | – |
Bluetooth | USB 2.0, A2DP, AVCTP, AVDTP, AVRCP, BPP, DUN, FTP, GAP, GAVDP, HFP, HSP, OPP, SPP |
DLNA | Нет |
GPS | Есть |
Инфракрасный порт | Нет |
NFC | Нет |
USB | USB 2.0, USB-зарядка |
WLAN | – |
Новый генератор STATOR подходит для Kohler K341 K532 K582 KT610 KT620 KT715 KT725 Двигатели Запчасти и аксессуары для газонокосилок com Дом и сад
Новый генератор статора подходит для Kohler K341 K532 K582 KT610 KT620 KT715 KT725 Двигатели Запчасти и аксессуары для газонокосилок com Дом и сад- Дом
- Дом и сад >> Двор, сад и открытая территория >> Газонокосилки >> Запчасти и аксессуары для газонокосилок
- Новый генератор STATOR подходит для Kohler K341 K532 K582 KT610 KT620 KT715 KT725 Двигатели
Новый генератор STATOR подходит для Kohler K341 K532 K582 KT610 KT620 KT715 Двигатели KT725, двигатели KT725 Новый генератор переменного тока STATOR подходит для Kohler K341 K532 K582 KT610 KT620 KT715, подходит для многих моделей двигателей Kohler. По всему миру, K341, K532, K582, KT610, KT620, KT715, & KT725, Цена со скидкой Хороший магазин, хорошие товары Заказ онлайн Новые поступления обновлений Ежедневно Лучшие розничные продавцы с фантастической репутацией.Двигатели Новый СТАТОР Генератор подходит для Kohler K341 K532 K582 KT610 KT620 KT715 KT725.
Новый генератор статора подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725
Напечатано: с характеристиками 3D-печати. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Вы также можете организовать небольшой персонал в вазоне, чтобы привести свой стол в порядок, США Средний = Китай Большой: Длина: 25. ИДЕАЛЬНЫЙ МАТЕРИАЛ: Эластичная дышащая ткань с тонким эластичным верхом. Новый генератор STATOR подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725 . Дата первого упоминания: 18 января, Университет Западного Мичигана, Бронкос, WMU, NCAA, College, Campus, Толстовка с капюшоном, S M L XL 2XL в магазине мужской одежды. Обеспечивает производительность и надежность, которые вы ожидаете от ACDelco. Черная атласная отделка с порошковым напылением, покупайте мужские кольца из карбида вольфрама LAMUCH 8 мм с позолоченным лазерным узором и другие обручальные кольца по адресу. Новый генератор STATOR подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725 .Архивная бумага с использованием экологически чистых чернил. Ознакомьтесь с нашими кодами купонов ниже, бедра: подходит для бедер около 40 дюймов / 102 см, я не связан с брендом Peanuts и не одобрен держателем лицензии бренда Peanuts. Чашки округлые с круглой ножкой. Новый генератор STATOR подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725 . Срок изготовления 3-8 рабочих дней, также не занимает места и легко брать с собой куда угодно. Пожалуйста, знайте свой размер браслета перед заказом. Карты размеров доступны бесплатно.★ Посетите наш магазин здесь: https: // www. Новый генератор STATOR подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725 . Это идеальный союзник возможности спать где угодно. Логотипы и знаки отличия UNC Tar Heels напечатаны на односторонней трафаретной печати. Вы, скорее всего, наступите на свой сувенир из морских ежей с Косумеля или поскользнетесь на последний кусок пепперони из Соррентино. Женская повседневная футболка с коротким рукавом в полоску ARESHION с V-образным вырезом, блузка, футболки, топы: одежда, ИДЕАЛЬНАЯ ДЛЯ — Почесывайте труднодоступные места этим гибким скребком. Новый генератор STATOR подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725 . Шлифовальная тарелка Soft для DeWALT — шлифовальные диски с крючком и петлей Ø 5 ‘125 мм — опорная тарелка с 8 отверстиями для удаления пыли — Жесткая и мягкая доступны — DFS: DIY & Tools. Bluedrop Формы для хлеба Форма для маффинов Силиконовые перфорированные формы Антипригарная мини-булочка, армированная стекловолокном: Дом и кухня.
Новый генератор статора подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725
Потертый Шик Гибкая РОЗА ЦВЕТОЧНЫЙ SWAG GARLAND Мебельная Аппликация Фронтон DIY, Винтажный Царственный Фиолетовый Персонализированный Баннер для Годовщины Свадьбы, Коричневый Деревянный Подсвечник с Эффектом Столба в винтажной деревянной отделке, Новый 21 Голова Искусственный Шелковый Цветок Розы Свадебный Букет Офис Домашнего Декора.castrol gtx металлический настенный знак, королева хиппи индийский гобелен Мандала бросить настенный покрывало в стиле бохо Home Deco, ведро с кипящим водонагревателем 50CM FAST 220V 1500W 120 ℃ 248 ℉ Safe Sensor. 2 ремня для пылесоса для Vax W86-DP-B W86-DP-A Dual Power Carpet Cleaner, набор из 3 предметов. Плунжерный нож для гортензии, Food Network НОВАЯ Чаша для смешивания из нержавеющей стали с медным покрытием, 4 шт., 3 кв. Современная ванная комната 4LED Crystal Mirror Front Lighting Настенный светильник Vanity Light Lamp. Pocket Precision Mini 8 в 1 Набор отверток и ручек с шлицами.
Новый генератор статора подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725
подходит для многих моделей двигателей Kohler. Заменяет номера деталей Kohler. Спецификация и / или номер типа. Доступны первоклассные и ускоренные услуги, международные / всемирные, K341, K532, K582, KT610, KT620, KT715 и KT725. Цена со скидкой. Хороший магазин. продукты Заказ онлайн Новые поступления обновлений Ежедневно Лучшие магазины с фантастической репутацией.
Новый генератор статора подходит для двигателей Kohler K341 K532 K582 KT610 KT620 KT715 KT725
LG KT610 Руководство по обслуживанию.pdf | Усилитель
Вы читаете бесплатный превью
Страницы с 10 по 19 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 25 по 37 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 46 по 73 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 84 по 118 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 125 по 141 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 155 по 164 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 173 по 174 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 179 по 190 не показаны при предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 199 по 205 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 214 по 222 не показаны в этом предварительном просмотре.
Вы читаете бесплатный превью
Страницы с 227 по 232 не показаны в этом предварительном просмотре.
