Клей проводящий ток. Токопроводящий клей своими руками: пошаговая инструкция по изготовлению

Как сделать токопроводящий клей в домашних условиях. Какие компоненты нужны для изготовления. Пошаговый рецепт приготовления клея с графитом. Области применения самодельного токопроводящего клея.

Что такое токопроводящий клей и зачем он нужен

Токопроводящий клей — это особый вид клеящего состава, который обладает способностью проводить электрический ток. Его основное отличие от обычного клея заключается в наличии в составе электропроводящих компонентов, таких как графит, металлические порошки или другие проводники. Такой клей применяется в электронике и радиотехнике для соединения токопроводящих элементов там, где невозможно или нежелательно использовать пайку.

Основные компоненты для изготовления токопроводящего клея

Для самостоятельного изготовления токопроводящего клея в домашних условиях понадобятся следующие компоненты:

• Источник графита (грифель карандаша, графитовые щетки или стержень от батарейки)
• Связующее вещество (эпоксидная смола, цианакрилатный клей или лак для ногтей)
• Растворитель (ацетон или спирт)
• Емкость для смешивания
• Инструменты для измельчения графита

Пошаговая инструкция по изготовлению токопроводящего клея

Процесс изготовления токопроводящего клея своими руками включает следующие этапы:

1. Измельчение графита в мелкий порошок с помощью напильника или наждачной бумаги
2. Смешивание графитового порошка со связующим веществом в пропорции 1:1 или 2:1
3. Добавление небольшого количества растворителя для получения нужной консистенции
4. Тщательное перемешивание компонентов до однородной массы
5. Проверка электропроводности полученного состава

Области применения самодельного токопроводящего клея

Токопроводящий клей, изготовленный своими руками, может использоваться в следующих случаях:

• Ремонт печатных плат и восстановление проводящих дорожек
• Соединение элементов в радиолюбительских проектах
• Ремонт пультов дистанционного управления
• Восстановление обогрева заднего стекла автомобиля
• Создание проводящих покрытий на диэлектриках

Преимущества и недостатки самодельного токопроводящего клея

Самостоятельное изготовление токопроводящего клея имеет свои плюсы и минусы:

Преимущества:

• Низкая стоимость по сравнению с готовыми составами
• Возможность регулировать свойства клея под конкретные задачи
• Доступность компонентов для изготовления

Недостатки:

• Меньшая надежность по сравнению с промышленными аналогами
• Ограниченный срок хранения
• Возможная неоднородность состава

Меры предосторожности при работе с токопроводящим клеем

При изготовлении и использовании токопроводящего клея необходимо соблюдать следующие меры безопасности:

• Работать в хорошо проветриваемом помещении
• Использовать защитные перчатки и очки
• Избегать попадания клея на кожу и слизистые
• Хранить компоненты и готовый клей в недоступном для детей месте
• Не допускать контакта клея с открытыми источниками огня

Альтернативные способы создания токопроводящих соединений

Помимо токопроводящего клея, существуют и другие методы создания электропроводящих соединений:

• Использование токопроводящих красок
• Применение серебряной пасты
• Напыление металлических покрытий
• Использование проводящих лент и фольги

Сравнение самодельного и промышленного токопроводящего клея

При выборе между самодельным и промышленным токопроводящим клеем стоит учитывать следующие факторы:

Характеристика	Самодельный клей	Промышленный клей
Стоимость	Низкая	Высокая
Надежность	Средняя	Высокая
Срок службы	Ограниченный	Длительный
Электропроводность	Варьируется	Стабильная

Часто задаваемые вопросы о токопроводящем клее

Вот ответы на некоторые распространенные вопросы о токопроводящем клее:

Проводит ли обычный супер клей электричество?

Нет, обычный супер клей не проводит электричество, так как не содержит проводящих компонентов.

Можно ли использовать токопроводящий клей для ремонта проводов высокого напряжения?

Не рекомендуется использовать самодельный токопроводящий клей для ремонта проводов высокого напряжения из соображений безопасности.

Сколько времени сохнет токопроводящий клей?

Время высыхания зависит от состава клея и может варьироваться от нескольких минут до нескольких часов.

Токопроводящий клей. Виды марок и требования. Особенности

При повреждении дорожки на печатной плате зачастую создаются трудности по ее восстановлению. Пайка дается не каждому. А если, к примеру, произошел обрыв дорожки на плате клавиатуры ноутбука, которая в большинстве случаев выполняется из пленки, а дорожки в виде алюминиевого напыления, то пайка вообще не представляется возможной.

Справиться с этой проблемой лучше всего поможет специальный токопроводящий клей, который предназначен для выполнения токопроводящих коммуникаций на диэлектриках. Этот клей может содержать порошковый графит или наполнитель из серебряного или другого токопроводящего порошка. Такой клей часто применяют для ремонта нитей обогрева заднего стекла автомобиля, так как клей обладает устойчивостью к температуре и высокой проводимостью с малым удельным сопротивлением.

Требования

• Токопроводящий клей должен обладать повышенной электрической проводимостью, которая обеспечивается мелкими металлическими частицами, содержащимися в составе клея. Для этого изготовители обычно применяют различные токопроводящие порошки, в том числе: никелевый, серебряный, палладиевый, графитовый и даже золотой. Такие порошки имеют высокую электропроводность. Величина удельного сопротивления клея должна быть наименьшей.
• Токопроводящий клей должен исполнять свою главную задачу и надежно соединять склеиваемые поверхности. Прочность и эластичность клеящего состава обеспечивают полимерные связующие элементы. Состав клея не должен быть очень жидким, так как его вязкость предохраняет возникновение повреждений радиодеталей при работе с ними. Например, могут пострадать микросхемы и другие электронные компоненты путем заливания их клеем из-за его жидкой консистенции.
• Следует обратить внимание на то, что повышенная концентрация электропроводящего порошка отрицательно влияет на клеящую способность и прочность клея. Чем больше в нем содержания порошка, тем клеящая способность, а также прочность соединения ниже.
• Для комфортной работы с клеем необходима достаточная скорость высыхания.
• Токопроводящий клей должен быть безопасным для человека и внешней среды.

Разновидности марок токопроводящего клея

Клеи самостоятельного изготовления и промышленного производства имеют отличия по качеству и свойствам. При выборе придется отдавать предпочтение либо хорошей проводимости, либо клеящей способности и скоростью застывания. Оптимальным и выгодным вариантом является приобретение токопроводящего клея для автомобиля, линолеума и других материалов.

Сегодня в продаже имеется широкий выбор таких клеев, основные из которых мы и рассмотрим.

Токопроводящий клей контактол

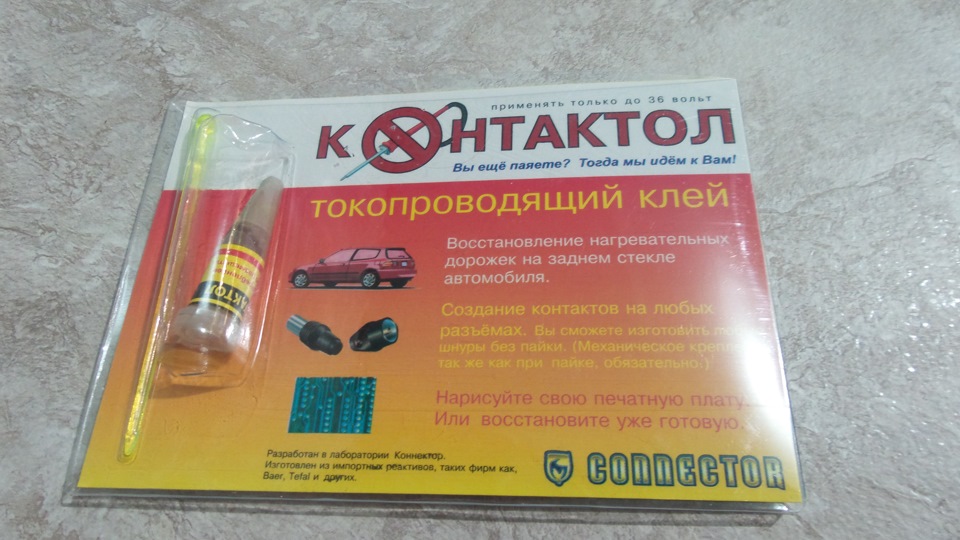

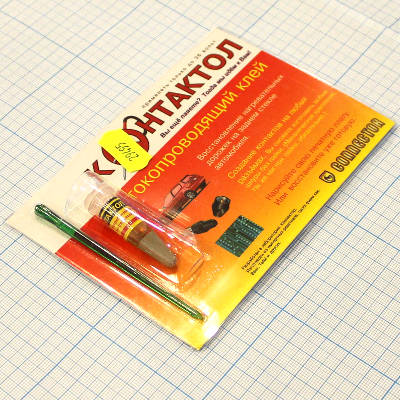

Наиболее популярной маркой токопроводящего клея является Контактол. Это инновационная марка клея немецкого концерна Келлер. Он специализируется на производстве токопроводящих и теплопроводящих составов клея по рецептам, на которые имеются соответствующие патенты.

Эта марка клея служит для установки электронных элементов, микросхем, устранения повреждений контактов, восстановления дорожек монтажных плат. Высокая электропроводность такого клея делает его незаменимым, когда нельзя применять паяльник. Клей Контактол в свою очередь разделяется на три марки.

Контактол на серебре

Это вязко-текучая композиция, проводящая электрический ток, в виде одного компонента, служит для выполнения электропроводящих дорожек на основаниях, выполненных из диэлектрического материала (стекло, текстолит, гетинакс и т.д.).

Связующим элементом клея является синтетическая модифицированная смола. Токопроводящим наполнителем является порошок мелкой фракции из серебра. Такой клей обладает термической стойкостью, влагостойкостью и хорошей способностью к покрытию.

Объемное удельное сопротивление затвердевшего клея равно 0,01 Ом на см³. Клей производится в маленьких колбах весом 2 грамма.

Контактол Радио

Это клей, готовый к применению, состоящий из одного компонента, предназначенного для формирования проводящих дорожек на диэлектрических материалах при изготовлении радиотехнических узлов. Связующей базой клея является также модифицированная смола. Свойства проводимости тока придает графитный порошок. Производится в миниатюрных пластмассовых колбах.

Маркер Контактол

Клей включает в себя поливинилхлоридную смолу в качестве связующего вещества. Материалом токопроводящего порошка является серебро. Корпус тюбика клея выполнен в виде маркера, откуда и появилось соответствующее название клея. Он служит для нанесения токопроводящих дорожек на платы, их соединения, выполнения перемычек и других работ. Оригинальная форма выпуска клея значительно упрощает процесс нанесения клея.

Для применения клея необходимо встряхнуть тюбик несколько раз для равномерного распределения токопроводящего наполнителя. После этого клей легко наносится на поверхность. Нанесенный клей быстро схватывается, и полностью затвердевает спустя 5-10 часов. Время затвердевания зависит от толщины нанесения. Для быстрой сушки можно использовать фен.

ASTRO him

Это клей, аналогичный Контактолу, служит для ремонта поврежденного обогрева стекол автомобилей. Способен соединить обрыв нитей размером до 2 см. В комплект упаковки клея входит трафарет с липким слоем, для удобства нанесения клея.

Mechanic MCN DJ 002

Это паста-краска, включающая серебряный порошок, обладающая свойством электропроводимости, и служащая для устранения неисправностей на монтажных платах, электронных элементах. В продажу поступает в виде шприца размером 0,7 миллилитра.

Permatex PR 21351

Двухкомпонентный клей, создан для ремонта повреждений нитей обогрева задних стекол автомобиля. Клей обладает устойчивостью к воздействию ультрафиолетовых лучей и к изменению температуры. Выпускается в тюбиках по 0,8 мл.

Элеконт

Адгезирующее средство, по свойствам аналогичное клею Контактол. Основой является эпоксидная смола.

Done deal

Американский токопроводящий клей. Характеристики состава клея превосходят отечественные образцы клеящих составов, однако его стоимость намного больше. Поэтому этот клей не нашел широкого применения.

Эласт

Токопроводящий лак Эласт применяют для восстановления электропроводного слоя кнопок электрических устройств, а также для ремонта трещин гибких шлейфов. Недостатком такого лака является его незначительный срок службы, по сравнению с клеящими составами.

Forbo615 Eurostar LinoEL

Электропроводный состав Форбо имеет хорошую электрическую проводимость, не имеет запаха. Также может использоваться для приклеивания ковровых покрытий к полу, в том числе ковролина, линолеума и других материалов.

Homakoll

Наиболее популярный клеящий состав, обладающий антистатическим эффектом. Хорошо показал себя в качестве соединения токопроводящих элементов.

ТПК-Э

Предназначен для соединения деталей из нержавеющей стали, обладает термической стойкостью. Температура эксплуатации находится в диапазоне -190 +200 градусов.

Похожие темы:

Выбираем токопроводящий клей для ремонта

Среди специалистов, связанных с электричеством, сегодня популярны токопроводящий лак, клей и прочие составы. Они применяются радиолюбителями при монтировании микросхем, в компьютерной промышленности, в производстве высокоточного оборудования, кораблестроении и в других отраслях.

Отличие токопроводящего клея от обычного

Основное отличие заключается в том, что состав токопроводящего клея предполагает наличие определенных компонентов, которые обеспечивают необходимый уровень электропроводности.

Из отличий можно выделить также:

• более низкие прочностные показатели, чем у обычного;
• в составе, как правило, содержится графит, металл или оба компонента в комплексе;
• сфера применения имеет свою специфику;
• стоимость таких составов несколько выше.

Подборка токопроводящего клея

Существует несколько производителей токопроводящего клея как за рубежом, так и отечественные, которые гарантируют высокие показатели электропроводности.

1. Контактол. Вероятно, самый известный состав среди радиолюбителей. Токопроводящий клей контактол обладает высокой эластичностью, достаточной прочностью, изготавливается на основе серебра и быстро высыхает, что обеспечивает быстры и удобный монтаж. Купить токопроводящий клей этой марки можно в любом радиолюбительском магазине, однако, сами профессионалы в этой области отзываются о нем довольно плохо. Но есть и положительные отзывы.
2. Элеконт. Токопроводящий клей, который пригодится каждому автовладельцу. Это эпоксидный состав. Отзывы о нем также не обнадеживают.
3. Done deal. Это зарубежный представитель этого вида клея. Токопроводящий клей done deal обладает повышенной надежностью и прочностью, что делает его лучшим, по сравнению с отечественными аналогами.
4. Homakoll. Довольно популярная марка токопроводящего клея, которая уже давно зарекомендовала себя на рынке. Используется крупными компаниями как клей электропроводящий для напольных покрытий с антистатическим действием.

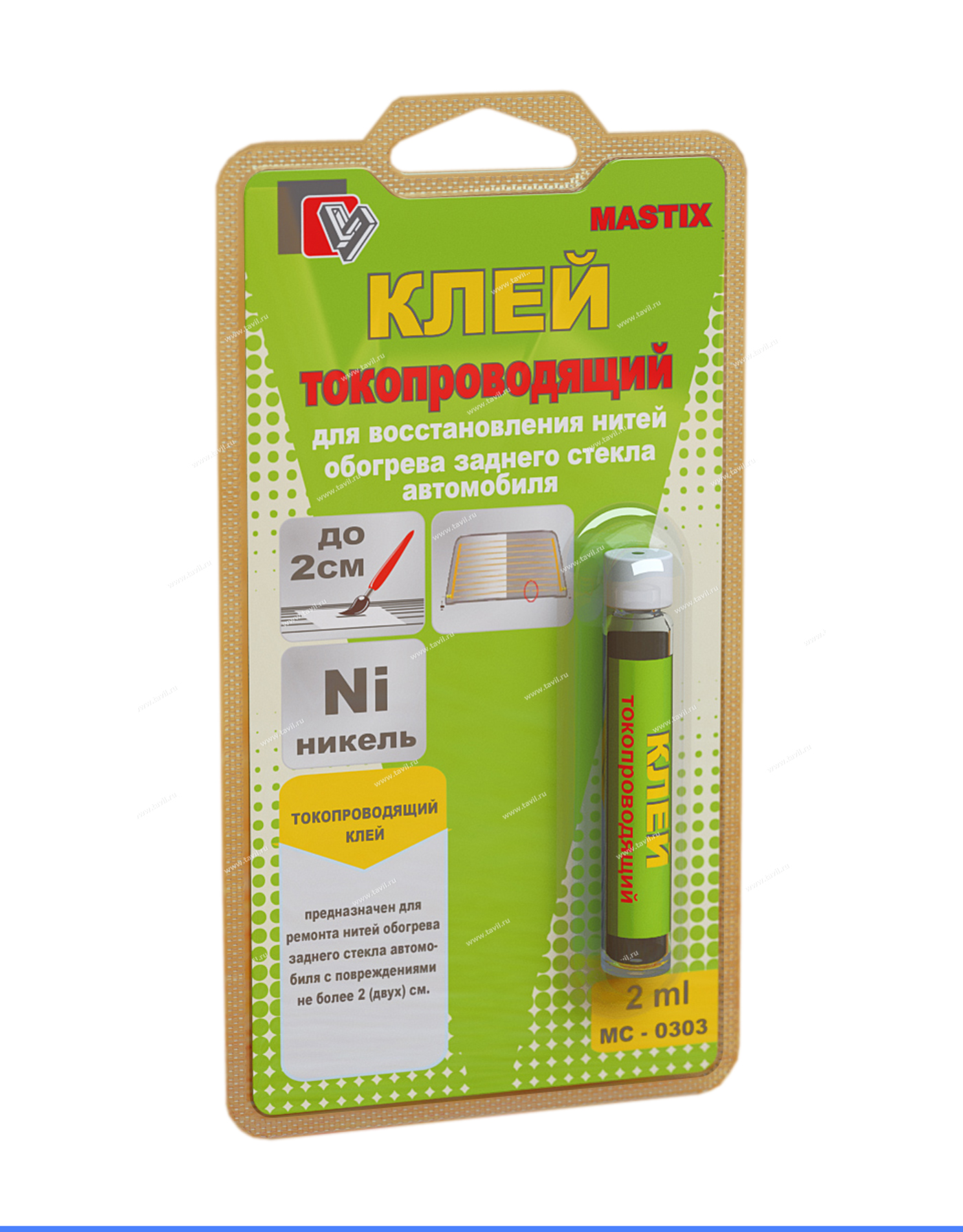

5. Mastix. Эта компания представляет электропроводящий клей для ремонта подогрева заднего стекла. токопроводящий клей mastix считается одним из лучших в этом сегменте.
6. ТПК-Э. Марка отличается своими техническими характеристиками. Такой клей будет функционировать в при самом широком диапазоне температур. От -190 до +200°C. Используется на предприятиях.

Токопроводящий клей своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет.

В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

• графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
• канцелярский нож;
• лист бумаги для сбора графитной пыли;
• молоток;
• емкость для сбора графитной пыли;
• лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки).

Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

Нужно заметить, что графит – не единственный материал, на основе которого может быть изготовлен токопроводящий клей.

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Как сделать токопроводящий клей своими руками

В случае поломки бытового электроприбора не обязательно сразу сдавать его в ремонт, ведь зачастую неисправностью может быть потеря контакта между дорожками на плате, а для устранения этой проблемы достаточно иметь под рукой токопроводящий клей. Приобрести в сети магазинов готовый состав можно без проблем, выбор ассортимента достаточно широк: Контактол, Элеконт, лак Эласт и т.п., но для радиолюбителей и тех, кто часто занимается ремонтом самостоятельно, предпочтительнее изготовить свой требуемый состав. Для этого достаточно иметь минимум необходимых составляющих компонентов и знать, как сделать токопроводящий клей своими руками.

Особенности и свойства токопроводящих клеящих составов

Основой такого клея является наличие определенных составляющих компонентов, способных обеспечить необходимый уровень прохождения электроэнергии. К ним относятся обычный графит, никелевый порошок, полимеры, серебро порошковое – подойдет мелкий порошок любого из токопроводящих металлов.

Клеящая смесь должна быть эластичной, и при этом, иметь небольшое удельное сопротивление. Эластичность обеспечит точечное нанесение клея и не позволит ему растекаться по поверхности. В этом вопросе, главное выдержать необходимое соотношение между порошковыми электропроводящими наполнителями и полимерными связующими. Большое количество добавок, способных провести ток, может привести к снижению качеств сцепления с различными поверхностями, что отразится на надежности и прочности контактов.

Следующей важной для работы особенностью, будет время, необходимое для высыхания приготовленной смеси. Чем быстрее высыхает клей – тем лучше и удобнее для работы мастера. Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак. В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих.

Самостоятельное изготовление клея из графитовой пыли

Одним из самых доступных и распространённых способов является использование в качестве проводника графитной пыли. Для приготовления токопроводящего клея понадобятся всего два составляющих компонента – собственно графит и связующее вещество в виде любого быстросохнущего клея или лака. Приготовить графитный порошок несложно, отлично подойдут для этой цели сердечник строительного или обычного карандаша. Грифель, с помощью канцелярского ножа необходимо извлечь и растереть в мелкий порошок.

При использовании готового клея, нижняя часть тюбика аккуратно разворачивается и в образовавшийся проем можно добавить графитный порошок в соотношении один к одному. Смесь необходимо хорошо перемешать, воспользовавшись зубочисткой или любым другим удобным предметом. После чего, фольга нижней части тюбика обратно заворачивается и самостоятельно изготовленный электропроводящий состав готов к использованию по назначению. Преимуществом состава приготовленного на графитной основе будет быстрое время высыхания.

Кроме карандаша, для приготовления графитного порошка можно использовать изношенные меднографитовые щетки или угольный стержень из солевой батарейки. Измельчить графит можно с помощью мелкой наждачной бумаги или надфиля. Важно также помнить, что при использовании в качестве связующего элемента лака – надежность соединения будет ниже, чем при использовании готового клеевого состава. С добавлением в состав медного порошка существенно повышается электропроводимость.

Сфера применения самостоятельно приготовленного электропроводящего состава довольно обширна. К примеру, клей универсальный токопроводный восстанавливает дорожки платы пульта дистанционного управления, компьютерной клавиатуры – везде, где нет возможности использования паяльника. Часто применяется автолюбителями, при необходимости восстановления контактов обогрева заднего стекла.

Как сделать электропроводящий клей из грифеля от карандаша показано в этом видео:

Дополнительные рецепты

Графитовая пыль это не единственный компонент, который можно использовать для приготовления токопроводящих клеевых составов. Есть еще несколько более сложных смесей, отличающихся лучшей электропроводимостью или клеевыми свойствами:

1. Смесь из серебряного порошка (130 г) и графитового (12 г) – это токопроводящие компоненты, а связующими выступают нитроцелюлоза (8 г), ацетон (50 г) и канифоль (3 г). В перечисленном порядке все смешивается в ступке до состояния однородной массы и клей готов. Если клей будет загустевать, то его надо разбавить ацетоном. Этот состав больше рассчитан как токопроводящий – не стоит рассчитывать, что он будет удерживать какие-либо детали как клей.
2. Графитовый (30 г) и серебряный (70 г) порошок, ацетон (70 мл) и винилхлорида-винилацетат (60 г) – после перемешивания становятся сиропообразной токопроводящей жидкостью с клеевыми свойствами. Хранить следует в герметичной посуде, чтобы не выветрился ацетон. Им же разбавлять смесь, если она загустевает.
3. Порошок из графитового стержня пальчиковой батарейки и цепонлак перемешиваются до получения кремообразной смеси.

Какие выводы

Конечно же, существуют и другие рецепты самодельного клея, а выше рассмотрены только самые простые и распространенных. Какой бы рецепт не использовался, главное, чтобы приготовленный вами самостоятельно, или приобретенный в магазине клей должен обладал минимально возможным удельным сопротивлением. И как любой другой, такой клей должен обеспечивать прочное, надежное и долговечное соединение.

Токопроводящий клей своими руками | Лучшие самоделки

Токопроводящий клей требуется для многих вещей, например: для восстановления гибких дорожек на мембране клавиатуры компьютера; дорожек и токопроводящих резиновых пятаков кнопок на ИК пультах от бытовой техники; для экранирования датчиков металлоискателей, и экранировки электроники в местах звукоснимателей электрогитар и др.

Так как такой клей проводящий ток стоит довольно дорого, особенно если требуется его в достаточно больших количествах да и не в каждом городе его вообще можно найти то у многих возникает вопрос – как сделать токопроводящий клей своими руками. А сделать его на самом деле не так сложно и ингредиенты сможет найти при желании каждый.

Делать токопроводящий клей будем на основе графита, добыть его можно например из графитовых щёток (вставки) от троллейбусов, это пожалуй самый подходящий вариант, так как одной такой щётки хватит на долго и удерживать удобно.

Токопроводящий клей своими руками

Если клея требуется не много то можно взять грифель от простого карандаша. Также хорошим вариантом будет добыть графитовые стержни от солевых батареек, лучше для этого брать большие банки, размера D на 1,5 Вольта, например – R20.

Токопроводящий клей своими руками

Теперь берём графитовую щётку, грифель или графитовый стержень, напильник и начинаем натирать его пока не образуется нужное Вам количество порошка. А ещё лучше сделать так как сделал я, взять дремель с шлифовальной насадкой в виде свёрнутой в кольцо жёсткой наждачной бумаги и стержень от батарейки довольно быстро у меня превращался в мелкий порошок. Я это делал удерживая графитовый стержень и работающую шлифовальную насадку в небольшой стеклянной банке, так как порошок летит почти во все стороны и без неё в помещении может образоваться чёрный туман, но зато этот способ гораздо быстрый, чем добывать порошок напильником.

Токопроводящий клей своими руками

Токопроводящий клей своими руками

Когда порошка будет сделано достаточное количество то будем приниматься за изготовление самого токопроводящего клея. Для этого нам понадобится: прозрачный полимерный клей для потолочных плиток «Дракон» и спирт. Кроме этого лучше сразу подготовить емкость для смешивания и хранения (если планируете его использовать несколько раз), для этого лучше всего подойдёт пластиковая ёмкость с широким горлышком и закручивающейся крышкой.

Токопроводящий клей своими руками

Токопроводящий клей своими руками

Смешиваем полимерный клей с графитом в пропорциях один к двум, если нужно получить электропроводящий клей с меньшим сопротивлением то графита нужно положить больше 1:3, дальше по мере размешивания добавляем понемногу спирта доводя до консистенции жидкой сметаны. Всё, собственно самодельный токопроводящий клей готов и его можно наносить на нужную поверхность, держаться он будет хорошо. Но пока он не застынет, а это занимает примерно 12 часов измерять его сопротивление бесполезно так как по мере высыхания клея оно будет становится меньшим, ждём пока полностью высохнет и тогда проверяем сопротивление созданной дорожки или экрана, оно может составлять на отрезке 20 см, в зависимости от пропорций, от 200 Ом до 2 кОм.

Токопроводящий клей своими руками

Токопроводящие клеи, герметики, краски ЗИПСИЛ — СВЧ материалы, комплектующие и химия для производства печатных плат — Продукция

Название	Краткое описание
ЗИПСИЛ 950 АСК	ЗИПСИЛ 950 АСК – это профессиональная специализированная краска – эмаль с токопроводящими, антистатическими (антиэлектростатическими) свойствами. Антистатическая, проводящая электрический ток, краска ЗИПСИЛ 950 АСК предназначена для придания антистатических, токорассеивающих характеристик конструкциям, сооружениям, устройствам, оборудованию, приборам и комплексам. Антистатическая краска эффективно используется для создания контролируемых зон и условий рассеивания электростатического заряда.
ЗИПСИЛ 310 КГЭП-Э	Профессиональный термостойкий токопроводящий герметик ЗИПСИЛ 310 КГЭП-Э, обладающий выдающимися экранирующими свойствами на СВЧ и антистатическими характеристиками. Основное применение – это радиогерметизация оборудования, т.е. создание герметичных ЭМС-прокладок с отличной электрической проводимостью и высокой экранировкой на СВЧ.
ЗИПСИЛ 350 КГЭП-А	ЗИПСИЛ 350 КГЭП-А – это специализированный двухкомпонентный термостойкий эластичный кремнийорганический клей-герметик с выдающимися антистатическими свойствами. Проводящий электрический ток антистатический герметик ЗИПСИЛ 350 КГЭП-А предназначен для придания антистатических, заземляющих характеристик различным конструкциями и комплексам.
ЗИПСИЛ 520 ЭПК-01	Специализированный двухкомпонентный эпоксидный электропроводящий клей ЗИПСИЛ 520 ЭПК. Профессиональный токопроводящий клей, компаунд предназначен для обеспечения электромагнитной совместимости устройств и приборных комплексов.
ЗИПСИЛ 910 КЭП	Промышленные краски, которые после нанесения (печати) проводят электричество. Предназ­начены в основном для использования во флексографии. Это действующий материал для обеспечения электро­магнитной совместимости (ЭМС).
ЗИПСИЛ 320 КГЭП-Д	Специализированный электропроводящий экранирующий термостойкий экранирующий герметик повышенной вязкости ЗИПСИЛ 320 КГЭП-Д – это жидкий литьевой двухкомпонентный и трёхкомпонентный компаунд, по свойствам относящийся к типу клей-герметик (жидкая герметизирующая ЭМС-прокладка)
ЗИПСИЛ 330 КГЭП-О	Профессиональный термостойкий токопроводящий однокомпонентный герметик ЗИПСИЛ 330 КГЭП-О обладает выдающимися экранирующими свойствами излучения СВЧдиапазона и антистатическими характеристиками.

Токопроводящий клей, несколько хороших рецептов. Применение такого клея в качестве теплопроводящего

Бывают ситуации когда необходимо быстро починить электрические контакты. При этом проводов, припоя, канифоля, паяльника или тем более розетки нет. В таких экстренных ситуациях может спасти токопроводящий клей. Не надо уменьшать роль того контактного клея. Лично я пробовал создавать схемы с радиокомпонентами полностью выполнены без паяльника и припоя, а только с помощью токопроводящего клея, результат на удивление хорош.

В проектировании плат с помощью клея рекомендую использовать разные его токопроводящие способности и плотность. Иногда клеем на плате можно изготовить даже сопротивление или не большой конденсатор, не говоря уже о разных катушках, разрядниках, антеннах, токопроводящих лабиринтах и узорах, тут пространства для творчества много. Вырезать все такое скальпелем на медной фольге платы, или травить ее в растворе сложнее, да и времени больше уйдет, еще не всегда можно найти плату с медной фольгой. Автолюбителям токопроводящий клей может пригодится при ремонте обогревателя заднего стекла автомобиля.

Рецепты изготовления токопроводящего клея:

1) «Прочный»
Посуду для приготовления желательно взять стеклянную. Возьмем графит, можно из стержня карандаша или старых щеток двигателя, перетираем его на мелкий порошок, можно мелким надфилем, около 15 % (по весу, от всего состава будущего клея),

также надо перетереть в порошок кусочек серебра 30 %,

сополимер винилхлорид-винилацетат 30%, ацетон 30 %.

Тщательно перемешивая стеклянной палочкой. Клей надо хранить в стеклянной посуде с притертой пробкой. Такой состав можно использовать там, где нужны прочные соединения, но нет больших требований по электропроводности.

2) » С канифолью»
Графит порошковый 5%, серебро порошковое 50%, нитроцеллюлоза 4%, канифоль 3%, ацетон 30%.

Все компоненты перемешиваем и растираем до однородности. Перед нанесением клей также следует перемешать. Для получения нужной вязкости добавляем ацетон.

3) «На спирту»
Серебро порошковое 50%, графит порошковый 5%, шеллак натуральный 3 %, спирт этиловый 30%.

Хорошо перемешиваем и так же храним в стеклянной баночке с притертой пробкой.

Шеллачный рецепт чаще используют где приклееные контакты не нагружены механически.

4) «Медный клей»
Клей можно изготовить также с мелкой медной стружки.

Возьмем кусочек меди и сотрем ее в мелкий порошок с помощью мелкого напильника, меди надо 60%.

Добавляем графитовый порошок 30%. Порошки аккуратно перемешиваем. Как связывающее вещество возьмем лак. Добавляя лак перемешивая получаем нужную нам консистенцию клея.

5) «Графитовый клей»
Ну если совсем просто то берем обычный клей для резины.

Добавляя к нему графитовый порошок перемешивая получаем нужную плотность клея.

Не забываем что при большом количестве графита клей имеет хорошую электропроводность, в то же время он более густой.

6) «Мелкое серебро»
Если сложней, то надо добыть азотнокислое серебро, раствор формалина 1%, раствор амиака (спирт нашатырный).

Смешиваем равные порции формалин и азотнокислое серебро, после чего добавить туда несколько капель аммиака. Должен выпасть черный осадок, это порошок серебра. Такой порошок можно достать с раствора, промыть водой, высушить и добавить к клею который быстро сохнет.

Клей сначала не плохо чуток разжижить растворителем (чаще спиртом или ацетоном)

потом добавлять порошок серебра.
Преимущества этого метода в том, что порошковое серебро тут получается очень мелкое, соответственно клей получается более токопроводящим.

По идеи токопроводящий клей можно частично использовать как теплопроводящий. Ведь почти все хорошо проводящие металлы хорошо проводят и тепло. А вот к примеру, алмаз хорошо проводит тепло но почти не проводит ток. Алмаз иногда может быть полупроводником, ну пока полупроводниковую пасту мы не делаем, но в будущем, возможно.

В промышленных теплопроводящих пастах и клеях также используют мелкие порошки металлов, алмазную пыль.
Теплопроводящая паста часто не имеет механической прочности и не держит деталь. Поэтому для создания одновременно прочности и ток- или теплопроводящих особенностей можно использовать токопроводящие клеи.

Если у кого есть рецепты токопроводящих клеев, теплопроводящих паст которые проводят или не проводят ток, пишите.

Характеристика токопроводящего лака и способы его приготовления

В разработке электронных приборов и техники широко применяются токопроводящие клеи. Данные растворы обеспечивает надежное соединение внутренних компонентов, микросхем и прочих элементов. Существует большое количество разновидностей клея, отличающихся физическими свойствами и составом.

Блок: 1/6 | Кол-во символов: 293
Источник: https://hozzi.ru/klej/tokoprovodyashhij

Нанесение

Прежде чем приступать к нанесению токопроводящего лака, емкость с ним необходимо хорошо взболтать. Обрабатываемая поверхность должна предварительно очищаться от загрязнений, таких как грязь, пыль, жир и влага. Лак должен наноситься только на сухое и чистое основание. Лаковая смесь наносится небольшим слоем, работать нужно оперативно и аккуратно. После обработки поверхности, емкость с лаком нужно герметично закрыть, а если использовался раствор в баллончике, то нужно тщательно очистить клапан, после чего закрыть баллончик крышкой.

Важно! Токопроводящий лаковый состав имеет определенную токсичность и является легко воспламеняемым, поэтому нужно придерживаться правил пожарной безопасности, наносить лак необходимо в перчатках и очках, в качественно проветриваемой комнате.

Блок: 2/5 | Кол-во символов: 786
Источник: https://nakrasku.ru/laki/kak-sdelat-tokoprovodyashhij-lak

Описание и применение токопроводящего клея

Токопроводящий клей является универсальным средством, которое используется в различных отраслях машиностроения, производстве технических приборов, ремонте шлейфов электроники. Благодаря показателю термостойкости вещество подходит для монтажа систем обогрева и теплого пола.

Блок: 2/6 | Кол-во символов: 318
Источник: https://hozzi.ru/klej/tokoprovodyashhij

Состав токопроводящих ЛКМ

В основе данных спецлаков лежат особые микрозернистые компоненты, которые после процесса полимеризации образуют на обработанной поверхности прочную матовую пленку, которая обладает хорошей электропроводимостью.

Уже через 60 минут после нанесения таких материалов начинается восстановление электропроводимости. Через 10 часов результат еще более улучшится до максимальных возможностей. Некоторые мастера для усиления эффекта повторяют обработку.

Так как обрабатываемая этими материалами площадь очень мала, то для восстановления любого электронного оборудования необходимо очень незначительное количество этих средств. Именно поэтому электропроводящий состав предлагается в небольших объемах.

Упаковывают такие материалы в маленькие тюбики или флаконы.

Блок: 2/6 | Кол-во символов: 779
Источник: https://GidPoKraske.ru/laki/vidy-lakov/tokoprovodyashhij-lak.html

Эласт

Эффективный токопроводящий лак эласт используется для создания или восстановления слоя, проводящего электрический ток. Данный состав можно использовать для ремонта кнопок пультов дистанционного управления, для устранения трещин на гибких видах токоведущих шлейфов. Этот лак после нанесения высыхает примерно в течение 2 часов. Изготавливается токопроводящий лак эласт на основе графитового порошка, лаковый слой после высыхания имеет сопротивление около 400 Ом на сантиметр.

Блок: 3/5 | Кол-во символов: 479
Источник: https://nakrasku.ru/laki/kak-sdelat-tokoprovodyashhij-lak

Особенности и свойства токопроводящих клеящих составов

Основой такого клея является наличие определенных составляющих компонентов, способных обеспечить необходимый уровень прохождения электроэнергии. К ним относятся обычный графит, никелевый порошок, полимеры, серебро порошковое – подойдет мелкий порошок любого из токопроводящих металлов.

Клеящая смесь должна быть эластичной, и при этом, иметь небольшое удельное сопротивление. Эластичность обеспечит точечное нанесение клея и не позволит ему растекаться по поверхности. В этом вопросе, главное выдержать необходимое соотношение между порошковыми электропроводящими наполнителями и полимерными связующими. Большое количество добавок, способных провести ток, может привести к снижению качеств сцепления с различными поверхностями, что отразится на надежности и прочности контактов.

Следующей важной для работы особенностью, будет время, необходимое для высыхания приготовленной смеси. Чем быстрее высыхает клей – тем лучше и удобнее для работы мастера. Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак. В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих.

Блок: 2/5 | Кол-во символов: 1289
Источник: https://YaElectrik.ru/elektroprovodka/tokoprovodyashhij-klej

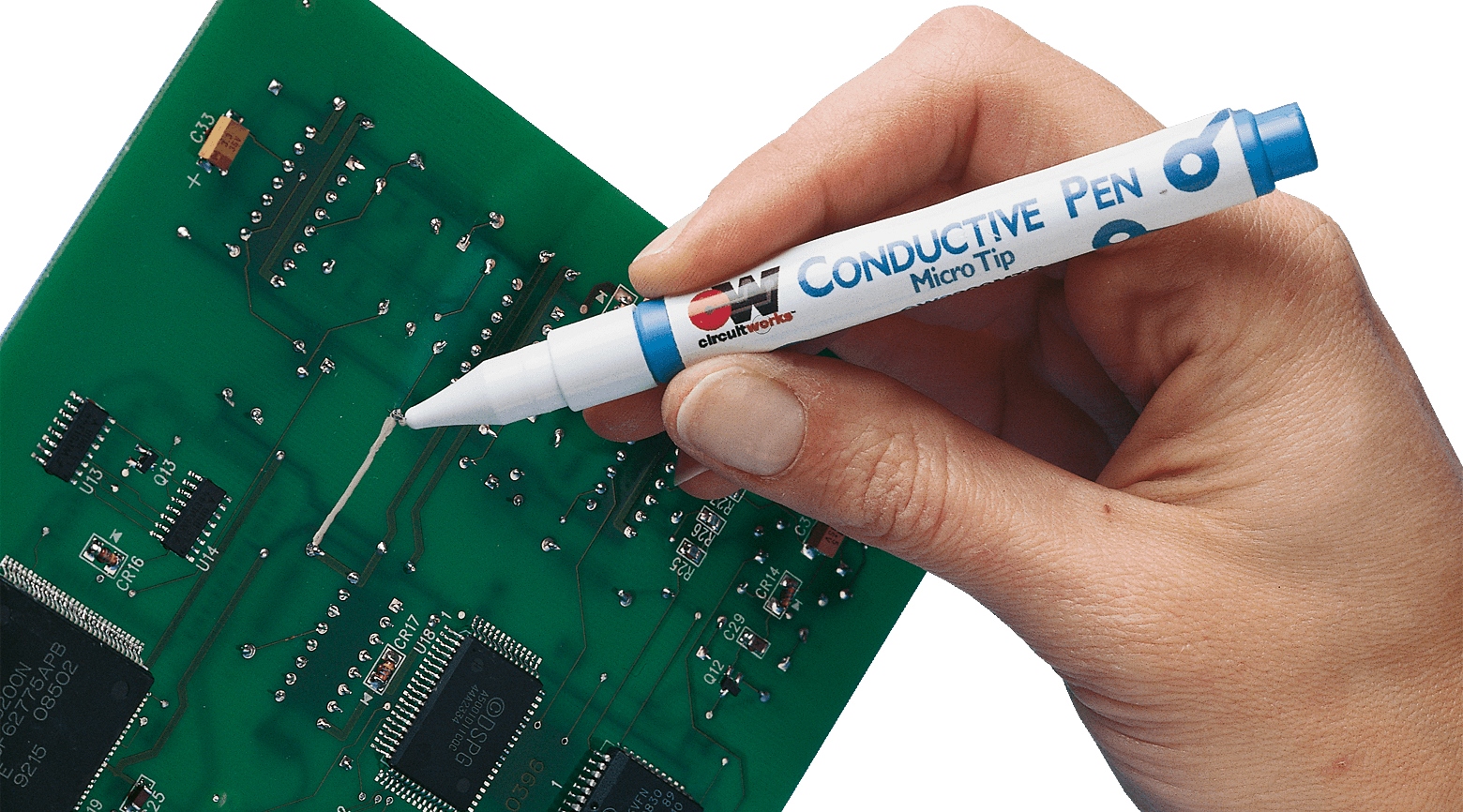

Токопроводящий спрей

Наряду с лаками встречается также и похожие по свойствам материалы в баллончиках. Это спрей, который изготавливают на базе графитового порошка. Он используется для создания токоведущей поверхности на таких материала, как пластик, стекло, металл или древесина. Спреи можно применить также и как смазывающий материал, когда необходимо создать гладкую, устойчивую к воздействию высоких температур, сухоскользящую поверхность.

Блок: 4/9 | Кол-во символов: 442
Источник: https://maljarblog.ru/laki/rabota-s-lakami/tokoprovodyashhij-lak-svoimi-rukami.html

Дополнительные рецепты

Графитовая пыль это не единственный компонент, который можно использовать для приготовления токопроводящих клеевых составов. Есть еще несколько более сложных смесей, отличающихся лучшей электропроводимостью или клеевыми свойствами:

1. Смесь из серебряного порошка (130 г) и графитового (12 г) – это токопроводящие компоненты, а связующими выступают нитроцелюлоза (8 г), ацетон (50 г) и канифоль (3 г). В перечисленном порядке все смешивается в ступке до состояния однородной массы и клей готов. Если клей будет загустевать, то его надо разбавить ацетоном. Этот состав больше рассчитан как токопроводящий – не стоит рассчитывать, что он будет удерживать какие-либо детали как клей.
2. Графитовый (30 г) и серебряный (70 г) порошок, ацетон (70 мл) и винилхлорида-винилацетат (60 г) – после перемешивания становятся сиропообразной токопроводящей жидкостью с клеевыми свойствами. Хранить следует в герметичной посуде, чтобы не выветрился ацетон. Им же разбавлять смесь, если она загустевает.
3. Порошок из графитового стержня пальчиковой батарейки и цепонлак перемешиваются до получения кремообразной смеси.

Блок: 4/5 | Кол-во символов: 1118
Источник: https://YaElectrik. ru/elektroprovodka/tokoprovodyashhij-klej

Предъявляемые требования

Основное качество этих лаков и клеев – это высокая электропроводимость. Досчитается она за счет наличия в составе специальных, очень маленьких металлических частиц. Производители чаще все используют для этого никелевый порошок, который очень хорошо проводит электрический ток. Также в составе этого продукта могут быть фракции драгоценных металлов, таких как серебро, золото, палладий.

Кроме электропроводности важно, чтобы лак имел минимальное удельное сопротивление. При высокой концентрации токопроводящих компонентов слабеют клеящие свойства этих материалов.

Чтобы не терялась адгезия в процессе эксплуатации электрооборудования, лаки для ремонта имеют очень низкое тепловое сопротивление. Также составы должны выполнять свою главную функцию и хорошо склеивать и защищать поверхности. Продукт должен быть эластичным и прочным – эти характеристики придают полимерные связующие вещества.

Не допустима для данных материалов слишком жидкая консистенция. Вязкая масса позволяет предотвратить возможные дефекты микросхемы в процессе ремонта или замены. Также важна быстрая скорость высыхания – это делает работу с лаками и клеями более комфортной.

Блок: 5/9 | Кол-во символов: 1166
Источник: https://maljarblog.ru/laki/rabota-s-lakami/tokoprovodyashhij-lak-svoimi-rukami.html

Выбор клея в магазине

На рынке представлено большое разнообразие клеевых растворов, обладающих свойством электропроводности. При выборе приходится отдать предпочтение хорошей проводимости либо клеящей способности и быстрому застыванию. Оптимальным вариантом является вещество, рекомендуемое для использования в машиностроительной области.

Производством токопроводящего клея занимается большое количество компаний, и не всегда именитые производители предлагают лучший товар. Чтобы найти подходящий вариант с учетом целей дальнейшего применения, стоит ознакомиться с распространенными разновидностями и учесть их характеристики и физические свойства.

«Контактол»

Выпускаемый под маркой «Контактол» клей является инновационной разработкой немецкого производителя Keller. Продукт предназначен для монтажа микросхем, ремонта дорожек на печатных платах, устранения дефектов на контактах в электроприборах. Вещество быстро схватывается, а через 5-7 часов происходит абсолютная полимеризация. Чтобы ускорить процесс застывания, допускается прогревать место обработки теплым воздухом.

Permatex

Клей марки Permatex представляет собой токопроводящий двухкомпонентный состав. Основное предназначение — восстановление нитей обогрева стекла. Преимуществом данной разновидности являются высокая устойчивость к температурным перепадам и влиянию ультрафиолетового излучения. Достигнуть наилучшего результата удается при использовании средства Permatex при окружающей температуре не менее 10 градусов.

ТПК-Э

Клей ТПК-Э применяется для склеивания алюминиевых изделий, нержавейки и углепластика между собой и в разных сочетаниях. Обработка раствором помогает обеспечить электросоединение с переходным сопротивлением. Благодаря консистенции и составу продукт отводит статические заряды от материала.

Forbo 615 Eurostar Lino EL

Токопроводящий клей «Форбо» практически не имеет запаха и имеет полупрозрачную консистенцию. Чаще всего вещество используется для проведения ремонтных работ, включая фиксацию ковровых покрытий, линолеума и других материалов на полу.

DoneDeal

Клей DoneDeal от американского производителя обладает хорошей адгезией к большинству материалов. Продукт отличается водостойкостью и подходит для ремонта водного транспорта. При соблюдении правил использования прочность клеевого шва по прочности превосходит прочность обрабатываемого материала.

Homakoll

Продукция Honakoll разработана специально для приклеивания рулонных напольных покрытий на тканевой либо ворсовой подоснове. Для раствора характерны следующие свойства:

• отсутствие летучих растворителей в составе;
• невысокое содержание воды;
• устойчивость к усадке после затвердевания;
• минимальный риск сдвига и отслаивания после сцепления с поверхностью;
• легкое нанесение зубчатым шпателем;
• пожаробезопасность.

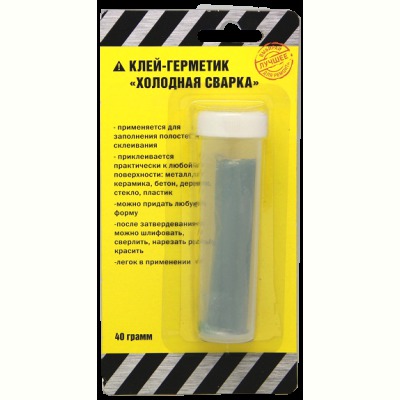

MASTIX

Вещество бренда Mastix, также известное под наименованием холодная сварка, по ряду показателей превосходит аналогичную продукцию. Состав можно эксплуатировать при экстремально низких и высоких температурах без потери изначальных свойств. Чаще всего клей Mastix используется для соединения металлических изделий, также им заполняют трещины и различные отверстия. Под маркой Mastix выпускаются составы универсального назначения и предназначенные для использования в конкретных областях.

«ВолгаХимПром»

Токопроводящий клей «ВолгаХимПром» используется в качестве реставрационного и армирующего состава. После нанесения на поверхность средство полностью затвердевает за 30-50 минут в зависимости от толщины слоя. Продукция «ВолгаХимПром» подходит для применения в бытовых условиях и промышленных масштабах. Состав не оказывает негативного воздействия на кожный покров, дыхательные пути и слизистую оболочку, что делает его безопасным.

Блок: 5/6 | Кол-во символов: 3699
Источник: https://hozzi. ru/klej/tokoprovodyashhij

Как самостоятельно приготовить лак

Опытные мастера рекомендуют не использовать фирменные средства, а делать лаки и клеи своими руками. Сделать такую смесь просто и не придется переплачивать. Продукт, сделанный самостоятельно, ничем не хуже по свойствам и характеристикам, чем заводские графитовые аэрозоли, лаки и клеи.

В основе лежит порошок графита и серебра. Также используются растворители, клеи и связующее вещество. Сделанные таким образом составы помогут быстро восстановить любое устройство.

На видео: делаем токопроводящий клей самостоятельно.

Способ №1

Это рецепт приготовления графитового лака. Для работы понадобится:

• 15 гр мелкозернистого порошкового графита;
• 30 гр порошка серебра;
• Сополимер винилхлорид-винилацетат в количестве 30 гр;
• 32 гр чистого ацетона.

Чтобы получить графитовый лак, все компоненты из этого рецепта нужно тщательно смешать в ступе. В результате должна образоваться жидкость, напоминающая сироп. Она будет иметь серо-черный оттенок. Затем эту жидкость переливают в емкость из стекла с хорошо закрывающейся крышкой.

Перед применением состав обязательно взбалтывают. Если смесь получилась слишком густой, то добавляют небольшое количество растворителя. Время засыхания – от 15 мин.

Способ №2

Здесь также будет использоваться графит в виде порошка и серебро. В качестве связующего вещества можно применить:

• Нитроцеллюлозу в количестве 4 гр. канифоль, этилацетат в количестве 2,5 гр и 30 гр;
• Шеллак 3 гр, этиловый денатурат – 31 гр.

Вначале в ступе перемешивают вещества в порошке. Затем добавляют связующие компоненты. Все это доводят до состояния однородной пасты и далее перекладывают в емкость с плотно закрывающейся крышкой.

Прежде чем начать использовать изготовленный своими руками продукт по этому рецепту, следует хорошо его перемешать, а затем отрегулировать вязкость при помощи растворителя.

Способ №3

В зависимости от механической нагрузки на электропроводящее соединение, можно использовать разные подручные средства. Так, графит легко добывается из пальчиковых батареек. Затем его измельчают и смешивают с цапонлаком. Но минус данной смеси – слабая адгезия с резиновыми изделиями, а значит для ремонта клавиш пультов ДУ она не подходит.

Способ №4

Вот как сделать токопроводящий раствор быстро. Это не будет лаком, но токопроводящие характеристики продукт имеет. Покупают супер-клей и карандаши 2М или же 4М. Напильником точат грифель карандаша по количеству, равному объему суперклея.

Далее тюбик разворачивают с обратной стороны, насыпают в клеевую массу порошок графита, затем перемешивают до получения однородной массы. Затем тюбик запаковывают обратно. Использовать сделанную своими руками смесь можно как обычный супер-клей – через насадку.

Советы специалистов (2 видео)

Обработка токопроводящим лаком (22 фото)

Блок: 6/6 | Кол-во символов: 2829
Источник: https://GidPoKraske.ru/laki/vidy-lakov/tokoprovodyashhij-lak.html

Особенности применения токопроводящего клея

При эксплуатации клея необходимо учитывать ряд особенностей. Основным моментом является быстрое засыхание раствора, поэтому после нанесения требуется сразу выполнить соединение деталей.

По составу вещество является безопасным для человека, и при попадании клея на открытые участки тела нужно только промыть кожу теплой водой с мылом. При контакте вещества с глазами потребуется оперативная профессиональная помощь.

Блок: 6/6 | Кол-во символов: 510
Источник: https://hozzi. ru/klej/tokoprovodyashhij

Кол-во блоков: 15 | Общее кол-во символов: 14157
Количество использованных доноров: 5
Информация по каждому донору:

1. https://GidPoKraske.ru/laki/vidy-lakov/tokoprovodyashhij-lak.html: использовано 2 блоков из 6, кол-во символов 3608 (25%)
2. https://maljarblog.ru/laki/rabota-s-lakami/tokoprovodyashhij-lak-svoimi-rukami.html: использовано 2 блоков из 9, кол-во символов 1608 (11%)
3. https://nakrasku.ru/laki/kak-sdelat-tokoprovodyashhij-lak: использовано 2 блоков из 5, кол-во символов 1265 (9%)
4. https://YaElectrik.ru/elektroprovodka/tokoprovodyashhij-klej: использовано 3 блоков из 5, кол-во символов 2856 (20%)
5. https://hozzi.ru/klej/tokoprovodyashhij: использовано 4 блоков из 6, кол-во символов 4820 (34%)

Электропроводящие клеи — Permabond

Электропроводящие клейкие изделия в основном используются в электронике, где компоненты необходимо удерживать на месте и между ними может проходить электрический ток.

В зависимости от зазора между компонентами большинство клея общего назначения (таких как анаэробные, цианоакрилаты, эпоксидные смолы и клеи на акриловой основе) действуют как электрический изолятор. Некоторые предлагают улучшенную теплопроводность, чтобы помочь с регулированием температуры электронных компонентов и радиаторов, отводя тепло от чувствительных компонентов.Поскольку во многих случаях (особенно при использовании анаэробного или цианоакрилатного клея) отсутствует контроль линии клея и детали фактически соприкасаются (при этом клеи заполняют микроскопические щели), некоторый электрический заряд все еще может передаваться, поскольку контакта металла с металлом достаточно. происходит.

Некоторые чувствительные к температуре электронные компоненты нельзя паять (поскольку высокая температура жидкого припоя и паяльника может вызвать повреждение компонента).Для этого типа применения требуется электропроводящий клей, который можно использовать вместо припоя. Печатные платы с компонентами, прикрепленными к обеим сторонам, также могут выиграть от использования электропроводящего клея, поскольку процесс сборки упрощается без риска падения компонентов с нижней стороны, когда детали припаяны сверху. Использование электропроводящего клея для всего электрического узла исключает необходимость повторного протекания припоя.

Применения для электропроводящих клеев не ограничиваются только приклеиванием компонентов к печатным платам или присоединением кристаллов, они могут быть очень полезны для других электронных приложений, где подложки чувствительны к температуре, например, для сенсорных панелей, ЖК-дисплеев, нанесения покрытий и приклеивания чипов RFID. , и монтаж светодиодов.В солнечных элементах также используются клеи вместо припоя, поскольку меньше коробление и повреждение чувствительных пластин, из которых состоят солнечные элементы.

Выбор электропроводящего клея

При выборе электропроводящего клея следует учитывать несколько важных моментов:

• Уровень электропроводности (или объемного удельного сопротивления).
• Вязкость и реология клея — должен ли он хорошо течь или стоять горделивой каплей (с высокой «влажной» прочностью).
• Размер частиц наполнителя — что допустимо или необходимо?
• Механизм отверждения и скорость отверждения — как вы планируете отверждать клей, например, двухкомпонентная смесь, а затем отверждение при комнатной температуре или тепловое отверждение — если приложение включает компоненты, чувствительные к температуре, подходит ли тепловое отверждение? Как быстро клей должен застыть?
• Рекомендации по производственной линии — какова производительность? Этот процесс полностью автоматизирован или выполняется вручную? Как будет дозироваться клей?
• Тип склеиваемых материалов и требуемый уровень адгезии — конструкция шва, требуемая прочность, любое различное тепловое расширение и сжатие, теплопроводность, температура стеклования, требования к гибкости.
• Условия окружающей среды — температура, воздействие химикатов, влажность и т. Д.
• Испытания на соответствие клею, например, испытания на падение, испытания на ускоренное старение.
• Цвет, запах, меры по охране здоровья и безопасности, транспортировка, хранение и срок годности.
• И не забывая об одном из самых важных соображений — стоимости!

Типы электропроводящего клея

Электропроводящий клей может иметь несколько различных химических составов:

• Электропроводящий силиконовый клей — они могут быть наполнены графитом и часто используются для защиты от электромагнитных / радиопомех или для антистатических систем.Эти материалы, как правило, имеют очень высокую вязкость и густую консистенцию, что делает их подходящими для более крупных применений, таких как прокладки или склеивание / герметизация больших площадей. Электропроводность довольно ограничена (поэтому они не являются хорошей заменой припоя). Объемное сопротивление обычно составляет около 0,09 Ом ∙ см.
• Двухкомпонентный эпоксидный клей — они состоят из смолы и отвердителя и доступны в широком диапазоне вязкости (при сильном наполнении проводящим металлом вязкость может стать довольно высокой). При заполнении серебром объемное удельное сопротивление может составлять всего 0,0001 Ом ∙ см.
• Однокомпонентный эпоксидный клей — обычно они отверждаются при нагревании, поэтому необходимо соблюдать осторожность, чтобы выбрать график отверждения, который не повлияет на чувствительные электронные компоненты. Замороженные эпоксидные смолы мгновенного отверждения также популярны в электронной промышленности; эти продукты требуют хранения в морозильной камере и отверждаются при достижении комнатной температуры. Их транспортировка и хранение могут быть дорогими. Однокомпонентная эпоксидная смола с серебряным наполнением может достигать такой же высокой проводимости, как и двухкомпонентная эпоксидная смола с аналогичным наполнением.
• Полиуретановые клеи с серебряным наполнением — они начинают появляться на рынке. Это двухкомпонентные клеи, поэтому они либо требуют смешивания, либо поставляются предварительно смешанными и замороженными, как эпоксидные смолы быстрого отверждения. Они обладают высокой прочностью на отслаивание и гибкостью. Поскольку они заполнены серебром, можно достичь высокого уровня проводимости (от 0,0001 Ом ∙ см до 0,0004 Ом ∙ см).

Разработка электропроводящего клея

Как и во многих других вещах в жизни, есть определенные компромиссы.В случае электропроводящего клея это:

Электропроводящие наполнители можно считать:

Материал	Электропроводность (1 / (Ом · м))	Стоимость	Комментарий
Ag (Серебро)	6,29 х 10 7	Очень высокий	Материал лучший, но очень дорогой.
Cu (медь)	5,95 х 10 7	Высокая	Остерегайтесь загрязнений и прочности материала.
Al (алюминий)	3,77 х 10 7	Средний	Ограниченная проводимость.
Fe (железо)	1.03 х 10 7	Низкая	Клей становится очень густым, тяжелым и его трудно наносить. Очень плохая проводимость .

Электрические свойства клеев — Терминология

Что такое проводимость, удельное сопротивление и диэлектрическая прочность, как они проверяются и что означают измерения? Глядя на технические спецификации, сравнивая продукты, можно очень запутаться. Используется так много разных единиц измерения, что очень сложно сравнивать продукты конкурентов, когда никто не использует одни и те же методы испытаний или единицы измерения.По этой причине всегда рекомендуется тестировать клеи для проверки их пригодности, а не отказываться от клея на основе сравнения технических паспортов.

Диэлектрическая прочность

Это относится к электроизоляционному клею, т. Е. Нельзя проводить электричество. Для многих заливок и инкапсуляции требуется эпоксидный клей с высокой диэлектрической прочностью.

Это максимальное напряжение, которое клей может выдержать до того, как он разрушится. Оно также известно как «напряжение пробоя» по причинам, которые сами по себе объясняются.

Стандартный промышленный тест — ASTM D-149. На результаты влияют толщина клея и температура, при которой проводится тестирование. Важно сравнивать на равных!

В США диэлектрическую прочность часто определяют в вольтах на мил (тысячную долю дюйма). В других местах это в основном В / см (или мм, или м)

Преобразовать:

1 В / м = 2,54 x 10 ^-5 В / мил
1 В / мил = 3,94 x 10 ⁴ В / м
1 В / м = 0,001 В / мм
1 В / мм = 1000 В / м
1 В / мм = 1 кВ / м
1 кВ / мм = 1000 кВ / м

Для сравнения, типичная диэлектрическая прочность различных типов клея составляет:

Анаэробный	11 кВ / мм
Цианоакрилат	25 кВ / мм
Структурный акрил	30-50 кВ / мм
Эпоксидная смола термического отверждения	От 17 до 45 кВ / мм
Двухкомпонентная эпоксидная смола	от 15 до 25 кВ / мм
УФ отверждаемый клей	12-30 кВ / мм

Диэлектрическая постоянная

Это способность клея накапливать заряд (электрический поток). На это влияет температура, а также температура стеклования (Tg) клея, поскольку изоляционные свойства изменяются выше и ниже Tg. Чем выше Tg, тем лучше сохраняются диэлектрические свойства при повышенных температурах. Типичные значения для изоляционных эпоксидных клеев составляют от 4 до 6 при частоте около 1 мГц.

Объемное сопротивление

Измеряет электропроводность или электрическое сопротивление материалов с учетом размеров образца (отсюда «объемная» часть).Связанные с этим стандарты испытаний — это старые стандарты MIL STD-883, ASTM D2739 и ASTM D257-99, которые представляют собой метод испытаний для измерения сопротивления постоянному току или проводимости изоляционных материалов. Единицами измерения, связанными с объемным удельным сопротивлением, обычно являются Ом ∙ см. Чем меньше значение, тем более электропроводным является клей.

Что означают изотропность и анизотропность по отношению к электропроводящим клеям?

Изотропные токопроводящие клеи электропроводны во всех направлениях и идеально подходят для прикрепления кристаллов, склеивания микросхем, крепления SMD и т. Д.Анизотропные проводящие клеи проводят электричество только в одном направлении, поэтому они часто используются для очень чувствительных электронных компонентов, таких как светодиоды, ЖК-дисплеи, RFID.

Для получения дополнительной помощи и советов, рекомендаций по продуктам и информации о клеях Permabond для электронных компонентов, пожалуйста, свяжитесь с Permabond, и мы организуем для вас дальнейшую помощь наших химиков.

Щелкните, чтобы загрузить брошюру Permabond по клею для электроники.

Сообщение навигации

Master Bond Электропроводящие клеи

Master Bond производит ряд электропроводящих клеев, герметиков и покрытий для точных требований к характеристикам.В нашем ассортименте:

В приведенной ниже таблице показаны значения электропроводности, которые могут быть достигнуты для некоторых классов систем с различными наполнителями:

Тип системы	Товар	Наполнитель	Объемное сопротивление клея
Однокомпонентная эпоксидная смола	ЭП3ХЦДА-2	Серебро
Двухкомпонентная эпоксидная смола	EP21TDCS-LO	Серебро
Двухкомпонентная эпоксидная смола	EP79FL	Никель с серебряным покрытием
Двухкомпонентная эпоксидная смола	ЭП76М	Никель	5-10 Ом-см
Двухкомпонентный силикон	MasterSil 155	Графит	20-40 Ом-см
Однокомпонентный силикон	MasterSil 705S	Серебро
Эпоксидная пленка	FL901S	Серебро
Однокомпонентный эластомер	X5G	Графит	5-10 Ом-см

Химический состав систем электропроводящего клея Master Bond

Линия электропроводящих клеев

Master Bond состоит из эпоксидных смол, силиконов, эластомеров, отверждаемых при комнатной температуре, и силикатов натрия. Каждый сорт Master Bond этих составов содержит различные типы, формы, размеры, объемы хлопьев с высокой проводимостью, частиц, сфер, гранул, чтобы обеспечить низкое объемное удельное сопротивление для склеивания, герметизации и нанесения покрытий. Выбор наиболее подходящего химического состава для удовлетворения ваших требований к клею важен для получения наиболее желаемых рабочих характеристик / технологических свойств. Особое внимание следует уделять вязкости / реологии, механизму отверждения, скорости отверждения, прочности, пригодности к эксплуатации при высоких / низких температурах, T _г , сроку годности, хранению и т. Д.помимо уровня проводимости (удельного объемного сопротивления). Понимание компромисса между этими различными химическими составами жизненно важно для удовлетворения ваших потребностей в электронной упаковке и сборке.

Эпоксидные смолы электропроводящие

Высокопрочные пасты и пленочные клеи не содержат растворителей и свинца. Однокомпонентные системы термического отверждения быстро отверждаются при умеренных температурах, не требуют смешивания, равномерно распределяются, оптимизируют обработку, избегая отходов. Специальные марки содержат частицы серебра сверхмалого размера, исключительно тонкие линии связи, впечатляющее термическое сопротивление и удельное объемное сопротивление

Электропроводящие эпоксидные пленочные клеи обеспечивают равномерную толщину линии склеивания, минимальное выдавливание во время склеивания и превосходную прочность склеивания.Эти формулы B-стадии обладают исключительной прочностью, хорошей стабильностью при хранении и отверждаются при умеренных температурах. Пленки можно нарезать различной формы и размера. Доступны заготовки нарезки по индивидуальному заказу для допусков на свет в различных конфигурациях. Пленочные клеи Master Bond не требуют замораживания.

Силиконы электропроводящие

Однокомпонентные неагрессивные системы отверждаются при температуре окружающей среды при воздействии атмосферной влаги. Пастообразные материалы с высокой вязкостью обладают высокой скоростью без липкости, гибкостью и устойчивостью к высоким температурам до 400 ° F для использования в склеивании, прокладке, экранировании EMI / RFI. Компаунды с низким уровнем напряжений хорошо прилипают к широкому спектру поверхностей, включая другие силиконовые поверхности. Двухкомпонентные системы аддитивного отверждения имеют удобные соотношения смешивания один к одному, длительный срок службы, низкую усадку и отверждение при температуре окружающей среды или более быстрое отверждение при повышенных температурах. Они не требуют воздуха для сшивки. Системы имеют строго контролируемую вязкость и обеспечивают превосходную защиту от воздействия влаги, вибрации, термоциклирования. Продукты обладают высоким удлинением, защищают от коррозии, обладают отличной прочностью на разрыв и легко наносятся с помощью автоматического дозатора.

Эластомеры, отверждаемые при комнатной температуре

Прочные, эластичные системы без смешивания имеют пастообразную консистенцию и очень эффективны для склеивания, экранирования EMI / RFI, рассеивания статического электричества. Они обладают хорошей прочностью на отслаивание / сдвиг. Композиции хорошо подходят для склеивания разнородных оснований. Они хорошо работают при термоциклировании, вибрации, ударах. Отличная водо- и химическая стойкость. Продукт с графитовым наполнителем немагнитен и обладает хорошей смазывающей способностью.

Электропроводящие силикаты натрия

Система на водной основе пригодна для эксплуатации при температуре от 0 ° F до 700 ° F.Экономичная однокомпонентная система проста в использовании для склеивания и экранирования EMI / RFI. Он очень эффективен в качестве барьера для влаги. Продукты наносятся кистью или распылителем на пластиковые корпуса для защиты электронных устройств от чрезмерных помех, влияющих на их нормальную работу. Master Bond предлагает системы, заполненные серебром, графитом и никелем с серебряным покрытием, которые обеспечивают различные уровни эффективности экранирования и теплопроводности.

Электропроводящие клеи: что это такое и где купить

3D Insider поддерживается рекламой и зарабатывает деньги за счет кликов, комиссионных от продаж и другими способами.

Большинство из нас знакомо с идеей пайки электрических компонентов, чтобы создать между ними не только физическую связь, но и проводящее соединение. Менее известная тема — это использование электропроводящих клеев в тех случаях, когда метод пайки просто не подходит.

Что такое электропроводящий клей и из чего он сделан? Каковы его общие приложения? Если после прочтения этой статьи вы поймете, что можете использовать токопроводящий клей для своего следующего проекта, мы также составим полезный список некоторых из лучших токопроводящих клеев, которые вы можете купить.

Что такое электропроводящий клей?

Как следует из названия, электропроводящий клей — это клей, состоящий из проводящих частиц, взвешенных в липком составе. Поскольку около 80% массы клея состоит из проводящих частиц, они расположены достаточно близко друг к другу, чтобы пропускать значительный ток.

Существует две широких классификации проводящих клеев в зависимости от того, как они проводят электричество: изотропные и анизотропные. Изотропный клей проводит электричество одинаково во всех направлениях, а анизотропный клей ограничивает ток только в одном направлении.

Состав токопроводящих клеев может сильно различаться от одного продукта к другому. Базовый клей обычно представляет собой двухкомпонентную эпоксидную смолу, хотя акрилат и полиэстер также довольно распространены. Проводящий компонент играет огромную роль в определении стоимости проводящего клея: в недорогих используется железо, которое имеет плохую проводимость, а в самых дорогих — серебро или медь.

Помимо очевидного влияния на цену, комбинация клеевой основы и проводящего материала также влияет на физические и химические свойства проводящего клея, такие как его вязкость, механическая прочность, тепловое расширение, реакция на влажность и процесс его отверждения. Все это необходимо учитывать при выборе токопроводящего клея в зависимости от области применения.

Применение электропроводящих клеев

Говоря о сферах применения, как вообще используются электропроводящие клеи? В чем их преимущества перед пайкой по старинке?

1.

Связывание термочувствительных электрических компонентов

Основное применение токопроводящих клеев во многих отраслях промышленности — удержание на месте электрических компонентов, чувствительных к высоким температурам. При таком ограничении пайка как средство склеивания будет немедленно исключена. Токопроводящий клей — удобная, безопасная и надежная альтернатива пайке.

Наиболее распространенное применение токопроводящих клеев в электронной промышленности — производство печатных плат (ПП), компоненты или подложка которых чувствительны к температуре.Существует также множество обычных электронных устройств, которые могут быть повреждены или деформированы при воздействии высоких температур припоя, таких как RFID-метки, ЖК-дисплеи и сенсорные панели, а также светодиоды.

2. Создание импровизированной клетки Фарадея

Одним из наиболее творческих способов использования проводящего клея является изготовление вашей собственной недорогой импровизированной клетки Фарадея, контейнера, изолирующего его содержимое от всех источников электромагнитных сигналов. Клетка Фарадея обычно используется для технических или научных измерительных устройств, которые очень чувствительны к электромагнитным помехам или помехам.

Обычно клетка Фарадея изготавливается из проводящего твердого материала, такого как металлическая сетка или коробка, покрытая алюминиевой фольгой. Если у вас есть под рукой достаточное количество токопроводящего клея, вы можете превратить любой контейнер в клетку Фарадея, сделав свою собственную токопроводящую сетку. Просто убедитесь, что пространство достаточно мало, чтобы блокировать эти высокочастотные сигналы!

3. Заземление образцов для сканирующей электронной микроскопии (SEM)

Сканирующие электронные микроскопы испускают импульс электронов в направлении образца и регистрируют их отражение, в результате чего получается очень детальное изображение, которое не может воспроизвести световой микроскоп.Это бесценная технология, которая использовалась в различных научных и технических областях.

Задача анализа с помощью SEM заключается в том, чтобы обеспечить заземление анализируемого образца, чтобы предотвратить накопление электростатического заряда в результате бомбардировки электронами. Нанесение проводящего клея выполняет эту задачу, одновременно заземляя образец и удерживая его на платформе для анализа.

Четыре лучших электропроводящих клея

1. Двухкомпонентный серебряный эпоксидный клей MG Chemicals

Если вам нужен проводящий клей, который может создать достаточный объем, чтобы заполнить зазор, то эпоксидный клей — это именно то, что вам нужно. Вы ищете.Эта двухкомпонентная эпоксидная смола от MG Chemicals имеет очень хорошую проводимость, смешивается в удобном соотношении 1: 1 и обеспечивает в общей сложности 10 минут удобоукладываемости. MG Chemicals также продает вариант этой эпоксидной смолы с 4-часовым рабочим временем, который подходит для выполнения крупномасштабных работ.

Полное отверждение эпоксидной смолы при комнатной температуре занимает около пяти часов. Вы можете сократить это время до 15 минут, подвергнув его более высокой температуре. После полного отверждения клей имеет очень хорошие связывающие свойства и выдерживает термические и механические удары. Отдельные компоненты из эпоксидной смолы можно безопасно хранить при комнатной температуре и имеют длительный срок хранения.

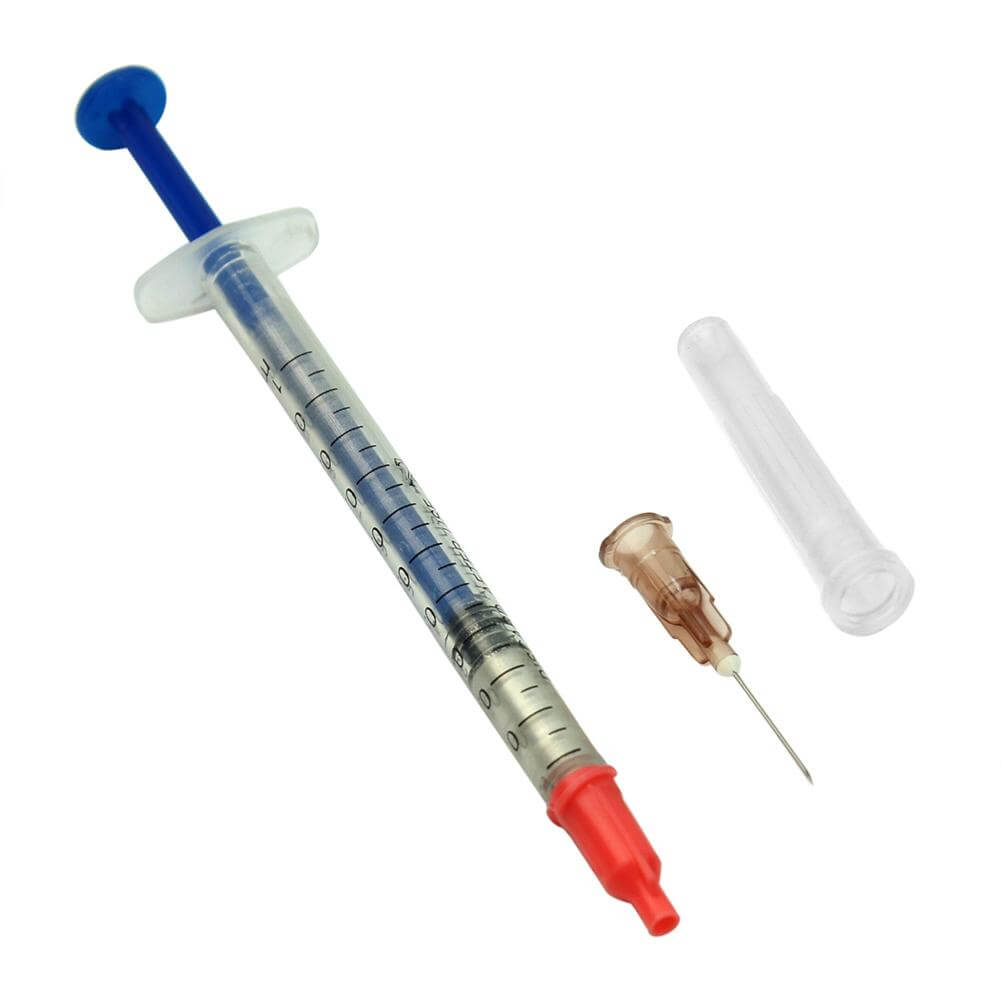

2. MG Chemicals 9410 Однокомпонентный проводящий клей, дозатор на 3 мл

Двухкомпонентная эпоксидная смола, которую вы смешиваете и наносите как замазку, отлично подходит для заполнения больших трещин или для других применений, которые не требуют деликатный процесс нанесения. Однако, если вы работаете с печатными платами или небольшими электрическими компонентами, вам нужна более совершенная и точная система подачи клея.Именно для этого предназначен однокомпонентный клей MG Chemicals, упакованный в шприц с тонким наконечником.

Одним из недостатков однокомпонентной эпоксидной смолы является то, что для полного отверждения обычно требуется воздействие высоких температур. В случае этого продукта потребуется минимальная температура 90 ° C. Если компоненты, с которыми вы работаете, не выдерживают этого нагрева, вам просто нужно приобрести другой токопроводящий клей.

Хотя продукт рекламируется как имеющий срок годности 4 месяца при комнатной температуре, легко потерять информацию о том, как он хранится, и вы можете получить шприц, полный застывшей эпоксидной смолы, когда она вам понадобится.По этой причине мы рекомендуем хранить эту смолу в морозильной камере или холодильнике.

3. MG Chemicals 9400 Однокомпонентный проводящий клей, дозатор на 3 мл

Этот продукт, по сути, такой же, как и описанный выше однокомпонентный клей, но эта версия требует выдержки только при температуре 70 ° C для отверждения. Если компоненты, с которыми вы работаете, слишком чувствительны к нагреву, это хорошая альтернатива. Он также поставляется в небольшом шприце с узким наконечником, что позволяет наносить его аккуратно и точно.

4.Sciplus 400 Электропроводящий провод паяльного пистолета в банке

Несмотря на мультяшную упаковку, этот «провод паяльного пистолета в банке» от Sciplus 400 выглядит так, как будто у него есть потенциал. Он утверждает, что является альтернативой паяльнику в ситуациях, когда у вас его просто нет под рукой или вам не нужно его настраивать. Он может проводить ток в цепях низкого напряжения и застывает примерно за 24 часа.

Продукт представляет собой полувязкую пасту черного цвета, которую можно наносить с помощью щетки или зубочистки.Он отлично подходит для нанесения на тонкую проволоку, но не создает достаточного объема, чтобы заполнить зазоры или трещины. После полного отверждения клей также не имеет большой прочности, растрескивается и разваливается при небольшом напряжении. Таким образом, этот «проволочный клей» не рекомендуется для подвижных частей.

Еще одна причина, по которой мы выбрали этот продукт последним, заключается в том, что он настолько дешев, что даже не сообщает вам, какой в ​​нем адгезив или проводящие материалы. Без дополнительной информации очень сложно предсказать, как этот клей будет работать или при каких обстоятельствах он может быть идеально использован. Если бы мы рискнули предположить, мы бы сказали, что проводящим материалом клея является графит, что объясняет, почему он может выдерживать только такой небольшой ток.

Заключительные мысли

Электропроводящий клей — отличный инструмент, который нужно иметь в своем комплекте, когда вы просто хотите быстро починить свою электронику или в ситуациях, когда пайка просто исключена. Они в основном используются в научных или промышленных сценариях, а это означает, что лучшие продукты — это не совсем то, что вы можете просто купить в Интернете.Если вы подумываете об использовании токопроводящего клея, мы рекомендуем потратиться на лучший, который вы можете получить — что-то на основе эпоксидной смолы с добавлением частиц серебра для максимальной проводимости. Это может быть дорого, но вы действительно получаете то, за что платите.

Электропроводящие клеи | Panacol-Elosol GmbH

Элеколит® 3012	склеивание электропроводящих деталей трафаретная печать	пастообразный	эпоксидная	термический	электропроводящий (ICA) теплопроводящий подходит для трафаретной печати
Элеколит® 3025	склеивание термочувствительных компонентов	80 000–90 000	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3036	соединение термочувствительных компонентов, соединение гибких цепей	пастообразный	2-х компонентная эпоксидная смола	термический комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 3043	антенна печать соединение керамических предохранителей	4 000–5 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3063	LCD соединение соединение гибких проводов	150 000–190 000	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3064	LCD соединение соединение гибких проводников	гелеобразный	акрилат	УФ + давление VIS + давление	электропроводящий (ACA)
Элеколит® 3065	соединение гибких схем дисплей и герметизация сенсорного экрана	пастообразный	акрилат	УФ + давление VIS + давление термическое	электропроводящий (ACA) прозрачный коричневатого цвета
Элеколит® 323	склеивание электронных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий ISO 10993-5 / -12 сертифицирован
Элеколит® 325	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 327	склеивание электропроводящих деталей	пастообразный	полиимид	термический	электропроводящий (ICA) теплопроводящий высокая термостойкость до 275 ° C
Элеколит® 336	склеивание термочувствительных компонентов	пастообразный	2-х компонентная эпоксидная смола	термический, комнатная температура	электропроводящий (ICA) теплопроводящий
Элеколит® 342	Защита от электростатического разряда	1 000–2 000	акрилат	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3653	склеивание электропроводящих деталей идеально подходит для деталей, подверженных сильным вибрациям	8 000–13 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий
Элеколит® 3655	Светодиодная матрица	5 000-15 000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий тиксотропный серебристый
Элеколит® 3661	соединение гибких межкомпонентных устройств	20. 000-40.000	эпоксидная	термический	электропроводящий (ICA) теплопроводящий стабильный гибкий
Элеколит® 414	печатные дорожки на гибких подложках	20 000–25 000	полиэстер	термический	электропроводящий (ICA) теплопроводящий

Токопроводящие клеи — сравнительная таблица

						Перевозчик					Приложение
Прод. №	Описание	Форма	Сервис Темп.	Лекарство Темп.	Медиа (%)	Папка	Растворитель	Механический Прочность	Лист Сопротивление @ 1 мил (Ом / кв)	RoHs Соответствует	Крепление	Использование в Высокая Вакуум	SEM / EDS	EMI / RF Щит	Раскалывание	Термо- проводимость БТЕ-дюйм / фут2- ч-F °
16058	Графитовый аэрозоль 283. 5G	аэрозоль	200 ° С	окружающий	графит	термопласт смола	изопропанол	Средняя	1200	Х			Х	Х
16053	PELCO ® Проводящий графит, 30 г	покрасить	связующее 93 ° C обслуживание 204 ° C	окружающий	графит 20%	целлюлозная смола	изопропанол	низкий	1200	Х	Х	Х	Х
16056	Электродаг 502, 30г	покрасить	От -40 ° C до 260 ° C	окружающий	углерод 12. 6%	фторэластомерная смола	МЕК или 16023 ацетон	низкий	130	Х	Х	Х	Х
16050	PELCO ® Углеродный проводящий клей	краска	от -40 ° C до 120 ° C	окружающий	углерод 39%	акрил	16023 ацетон	высокая	47	х	х	х	х	х
16046	Leit-C-Plast ™, 15 г	замазка	120 ° С	окружающий	углерод	фирменная шпатлевка	спирт этиловый	Средняя		Х	Х	Х	Х
16022	Золотая паста PELCO ® , 2 г	вставить	От -200 ° C до 65 ° C	окружающий	золото 75%	лак	16021 Золото / Серебро Расширитель	Средняя	0. 02-0.05		Х		х	Х
16031,34	PELCO ® Коллоидное серебро, 30 г или 15 г	покрасить	200 ° С	окружающий	серебро 60%	лак	16021 Золото / Серебро Расширитель	Средняя	0. 02-0.04	Х			Х	Х
16032	PELCO ® Паста с коллоидным серебром, 25 г	покрасить	200 ° С	окружающий	серебро 60%	лак	16021 Золото / Серебро Расширитель	Средняя	0. 02-0.05		Х		Х	Х
16035	Leitsilber 200, Серебряная краска, 30г	покрасить	120 ° С	окружающий	серебро 45%	лак из нитрида целлюлозы	16023 ацетон	низкий	0. 02-0.04	Х	Х		Х	Х
16062	PELCO ® Серебряная проводящая краска, 30 г	краска	от -40 ° C до 120 ° C	окружающий	серебро 73%	акрил	16023 ацетон	высокая	0.07	х	х	х	х	х
16040-30	Быстросохнущая серебряная суспензия, 30 г	покрасить	105 ° С	окружающий	серебро 58%	термопластичная смола	16048-25 Серебро Подвеска Разбавитель	Средняя	0. 015		Х			Х
16026, 16026-10	PELCO ® Высокоэффективный клей для керамики, 1PT, 50 г	вставить	криогенный до 1650 ° C	2 часа / RT + 2 часа / 93 ° C	Al 2 O 3 > 60%	неорганический силикат	вода	средний	изолятор			Х				<6
16047	PELCO ® Высокоэффективная серебряная паста, 50 г	паста	криогенный до 927 ° C	2 часа / RT + 2 часа / 93 ° C	серебро 60%	силикат неорганический	вода	средний	0. 08		х	Х				63,2
16057	PELCO ® Высокотемпературный Углеродная паста, 50 г	вставить	криогенный до 2000 ° C	2 часа / RT + 2 часа / 93 ° C	углерод 50-60%	неорганический силикат	вода	средний	4.6		Х	Х	Х			6,9
16059, 16059-10	PELCO ® Высокоэффективный никелевый клей, 1 шт. , 50 г	вставить	криогенный до 538 ° C	2 часа / RT + 2 часа / 93 ° C	никель > 70%	неорганический силикат	вода	средний	2.0		Х	Х	Х			18
16055	PELCO ® Электропроводящая никелевая краска, 30 г	краска	от -40 ° C до 120 ° C	окружающий	никель 47-52%	акрил	16023 ацетон		0. 7	х	х	х	х	х
16014	Epo-Teck ® h30E, Серебряная проводящая эпоксидная смола, 28 г	1: 1 эпоксидная смола	200 ° C непрерывно, 400 ° C макс.	От 80 ° C до 175 ° C	серебро 76%	эпоксидная смола низкой вязкости 2000 сП	постоянная связь	высокая	0.16	Х	Х	Х			Х	13,9
16016	Epo-Teck ® h322, Серебряная проводящая эпоксидная смола, 28 г	100: 4. 5 эпоксидная смола	200 ° C непрерывно, 300-400 ° C макс.	От 80 ° C до 175 ° C	серебро 60%	эпоксидная смола высокой вязкости 20000 сП	постоянная связь	высокая	2	Х	Х	Х			Х	6.53
16043	Серебряная проводящая эпоксидная смола, 14 г	1: 1 эпоксидная смола	От -91 ° C до 100 ° C	От 25 ° C до 121 ° C	серебро	эпоксидная смола	постоянная связь	высокая	0. 4		Х				Х	11
16017	Epo-Tek ® H70E, теплопроводящий, 85 г	1: 1 эпоксидная смола	От -55 ° C до 200 ° C непрерывный 200 ° C макс.	От 80 ° C до 175 ° C	Al 2 O 3	эпоксидная 4,000 — 7,000 сП	постоянная облигация	высокая	изолятор	Х		Х				6. 2
16027	832 Эпоксидная теплопроводящая смола, 450 г	эпоксидная смола 1: 1	от -30 ° C до 145 ° C 225 ° C Макс.	от 20 ° C до 65 ° C	Al 2 O 3	эпоксидная смола 38,000 — 40,000 сП	постоянная облигация	высокая	изолятор	х		х
16041, 16042	Серебряный токопроводящий карандаш, стандартный, стандартный наконечник (1 мм) или микро наконечник (0.7 мм)	Ручка	205 ° С	окружающий	серебро 50%	полимер	МЭК или 16023 ацетон	высокая	0,02-0,05		х
16044	Проводящая чернильная ручка	Ручка	100 ° С	окружающий	графит	чернила	МЭК или 16023 ацетон	низкий	30–1000		х	х	х
16052	Проводящая серебряная смазка	Смазка	от -50 ° C до 200 ° C	НЕТ	серебро	Силиконовая смазка	НЕТ	НЕТ	0. 02-0.05	х

Выбор и использование электропроводящего клея

Электропроводящие клеи используются во многих отраслях промышленности и сферах применения. Некоторые примеры — электроника, солнечные батареи, медицина, аэрокосмическая промышленность, космос и автомобили.

Зачем нужен электропроводящий клей

Электропроводящий клей может быть хорошей альтернативой в ситуациях, когда, например, компоненты на печатной плате не выдерживают пайки или когда требуется электрическое экранирование. Электропроводность клея будет определять типы применения, в которых он будет использоваться. Электропроводность может варьироваться в зависимости от типа и количества наполнителя («проводящий» или «полупроводящий»). Объемное сопротивление [Ом · см] — это обычно термин или свойство, используемое для описания электрической проводимости клея. Более низкое объемное сопротивление означает более высокую проводимость.

Испытания показали, что электропроводящие эпоксидные клеи с серебряным наполнителем могут заменить пайку с эквивалентными результатами. В принципе, нет никакой разницы в проводимости или долговечности компонентов AgPd, прикрепленных к печатной плате, ни сразу после отверждения клея, ни после многих и долгих циклов температурных циклов.

Иногда легко запугаться ценой клея с серебряным наполнителем, но учтите, что обычно расходуется гораздо меньшее количество клея по сравнению с припоем в одном и том же применении.

Также в случаях, когда необходима очень высокая теплопроводность, часто целесообразно выбрать электропроводящий клей, если нет ограничений по электропроводности. Электропроводящие клеи также являются теплопроводными :

Электропроводящие клеи можно распределять, наносить штамповкой или трафаретной печатью. Имейте в виду, что электропроводящие клеи не всегда совместимы с лужеными материалами.

Как клей может быть электропроводным?

Клейкая основа, которая может быть, например, эпоксидной или силиконовой, может содержать различные наполнители.Электропроводностью является наполнитель, а не сам клей.

Наиболее распространенным наполнителем для электропроводящих клеев является серебро (поэтому этот тип клея часто называют просто «серебряным клеем»). Также существуют другие частицы металлического наполнителя, такие как никель, медь или золото, а также углерод / графит. Эти наполнители дают различную электропроводность, зависящую исключительно от самого наполнителя.

Различная проводимость

Механизм электропроводности электропроводящего клея одинаков независимо от наполнителя.Частицы наполнителя должны соприкасаться друг с другом, чтобы создать электрический поток. Так как они это делают? Прежде всего, производитель клея следит за тем, чтобы клей содержал достаточно большое количество наполнителя. Остальное зависит от пользователя.

Чтобы частицы могли взаимодействовать, клей должен быть должным образом отвержден. Поэтому важно, чтобы компоненты клея были взвешены с правильным соотношением компонентов, чтобы они были тщательно перемешаны и отверждены в соответствии со спецификациями в техническом паспорте.Существуют электропроводящие клеи, отверждаемые как при нагревании, так и при комнатной температуре.

Отверждение эпоксидных смол при более высокой температуре обычно приводит к более высокой усадке. В случае электропроводящего клея это действительно хорошо. Усадка сближает частицы наполнителя, что приводит к более высокой проводимости. Так что, если вы можете термоотверждать, это может быть преимуществом. Однако вы также должны быть осторожны, чтобы не затвердеть при слишком высокой температуре.

Помимо факторов, касающихся отверждения клеящего материала, тип наполнителя, конечно же, будет влиять на проводимость. Серебро имеет более высокую проводимость, чем, например, углерод. В некоторых случаях материалов, рассеивающих статическое электричество («полупроводниковых»), достаточно для приложений, в которых их целью является экранирование от электромагнитных и радиочастотных помех ( E lectro m agnetic I interference och R adio F Requency I nterference соответственно) и материал с серебряным наполнителем (который дороже, чем, скажем, углерод) может не понадобиться.

Соображения по охране окружающей среды

Безопасное обращение с проводящим клеем зависит от основы продукта (и в некоторой степени от наполнителя). Перед использованием обязательно сверьтесь с паспортом безопасности (MSDS) продукта.

Рекомендации по продукту

Epo-Tek h30E (электропроводящий эпоксидный клей, термоотверждаемый, наполненный серебром)

Epo-Tek EJ2189-LV (электропроводящий эпоксидный клей, отверждаемый при комнатной температуре)

Nusil R-1505 (электропроводящий силиконовый клей, 1K влагоотверждаемый, углеродный наполнитель)

Nusil R-2631 (электропроводящий силиконовый клей, 2К)

Свяжитесь с нами для получения консультации по электропроводящим клеям, подходящим для вашего применения!

Электропроводящие клеи | Панакол-США

Panacol-USA предлагает электропроводящие клеи для приложений, связанных с приклеиванием кристаллов, недостаточным заполнением, печатью антенн, флип-чипами, ЖК-дисплеями и сборкой гибких схем.

В некоторых случаях электропроводящие клеи Elecolit ^® от Panacol-USA могут иметь значительные преимущества по сравнению с традиционными методами пайки. Некоторые из их преимуществ включают:

• Подключение термочувствительных компонентов — отверждение происходит при низких температурах (<100 ° C)
• Устройство для снятия натяжения для электрических соединений, которые испытывают значительные нагрузки во время работы
• Крепление компонентов в местах, недоступных для пайки
• Электропроводящие клеи без растворителей и свинца
• Очистка и флюс не требуются
• Легко интегрируется в существующие процессы сборки

Электропроводящие клеи Elecolit ^® включают термически отверждаемые одно- и двухкомпонентные продукты, а также серию анизотропных клеев, отверждаемых УФ-светом.В то время как однокомпонентные клеи упрощают дозирование и обработку, двухкомпонентные клеи обеспечивают более длительный срок хранения и могут отверждаться при комнатной температуре. Ассортимент клеевых композиций включает эпоксидные смолы, акрилаты и полиамиды. Чтобы облегчить практическую проводимость, используются такие наполнители, как серебро.

Просмотрите перечисленные ниже электропроводящие адгезивы в качестве возможного кандидата для вашего применения. Пожалуйста, свяжитесь с Panacol-USA, чтобы подтвердить свой выбор продукта и получить дополнительную помощь по применению, включая образцы и рекомендации по процессу.В случае, если эти стандартные продукты не удовлетворяют ваши требования к рабочим характеристикам, Panacol-USA рассмотрит другие решения, которые включают разработку клея, специально адаптированного к сложности вашего применения.

Для загрузки технических паспортов (TDS) щелкните по названию клея.

.
