Что такое клеммная колодка и для чего она нужна

Клеммная колодка — это электротехническое изделие, предназначенное для соединения и фиксации проводов в электрической цепи. Она позволяет надежно и безопасно соединить несколько проводников без использования пайки или скрутки.

Основные функции клеммной колодки:

• Механическая фиксация проводов
• Обеспечение надежного электрического контакта
• Изоляция соединения от внешней среды
• Возможность быстрого монтажа/демонтажа проводов
• Упорядочивание и маркировка проводов в электрощите

Клеммные колодки широко применяются в электромонтаже как в бытовых, так и в промышленных условиях. Они незаменимы при монтаже электрощитов, распределительных коробок, подключении электроприборов и оборудования.

Основные виды клеммных колодок

По способу крепления провода клеммные колодки делятся на два основных типа:

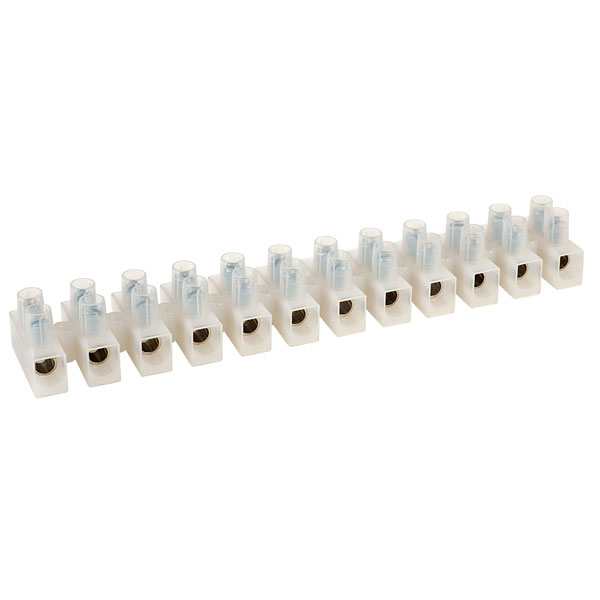

1. Винтовые клеммные колодки

В винтовых колодках фиксация провода осуществляется за счет зажима винтом. Это классический и наиболее распространенный тип.

Преимущества винтовых колодок:

• Надежная фиксация провода
• Возможность подключения проводов разного сечения
• Высокая токовая нагрузка
• Низкая стоимость

Недостатки:

• Необходимость периодической протяжки винтов
• Возможность повреждения жил при чрезмерной затяжке

2. Пружинные (безвинтовые) клеммные колодки

В пружинных колодках провод зажимается за счет силы пружины. Наиболее известны колодки марки Wago.

Преимущества пружинных колодок:

• Быстрый монтаж без инструментов
• Отсутствие необходимости в обслуживании
• Виброустойчивость
• Компактные размеры

Недостатки:

• Ограниченный диапазон сечений проводов
• Более высокая стоимость

Классификация клеммных колодок по конструкции

По конструктивному исполнению различают следующие виды клеммных колодок:

1. Одноуровневые колодки

Самый простой и распространенный тип. Все соединения находятся на одном уровне. Подходят для большинства бытовых применений.

2. Многоуровневые колодки

Имеют несколько уровней для подключения проводов. Позволяют увеличить плотность подключений без увеличения занимаемой площади. Применяются в промышленных щитах автоматики.

3. Проходные клеммы

Позволяют соединять провода, проходящие насквозь. Удобны для создания ответвлений от магистральных линий.

4. Клеммы заземления

Специальные колодки желто-зеленого цвета для подключения заземляющих проводников. Часто имеют встроенный контакт с DIN-рейкой.

Как выбрать подходящую клеммную колодку

При выборе клеммной колодки следует учитывать следующие параметры:

• Номинальный ток и напряжение
• Сечение подключаемых проводов
• Количество контактов
• Способ монтажа (на DIN-рейку или накладной)
• Материал корпуса и контактов
• Цвет (для маркировки разных цепей)
• Наличие дополнительных функций (перемычки, тестовые гнезда и т.д.)

Важно подбирать колодку с запасом по току и напряжению. Сечение клеммы должно соответствовать сечению провода или быть больше.

Как правильно подключить провода к клеммной колодке

Для надежного подключения проводов к клеммной колодке следуйте этим рекомендациям:

1. Зачистите изоляцию провода на 10-12 мм.
2. Если провод многожильный, скрутите жилы или используйте наконечник.
3. Вставьте провод в клемму до упора.
4. Для винтовой колодки затяните винт с усилием, рекомендованным производителем.
5. Для пружинной колодки нажмите на рычаг и вставьте провод.
6. Проверьте надежность фиксации, слегка потянув за провод.
7. Закройте неиспользуемые клеммы заглушками.

Не допускайте выступания оголенной части провода за пределы клеммы. Это может привести к короткому замыканию.

Ведущие производители клеммных колодок

На рынке клеммных колодок представлено множество производителей. Вот некоторые из наиболее известных:

1. Wago (Германия)

Мировой лидер в производстве пружинных клемм. Отличаются высоким качеством и инновационными решениями.

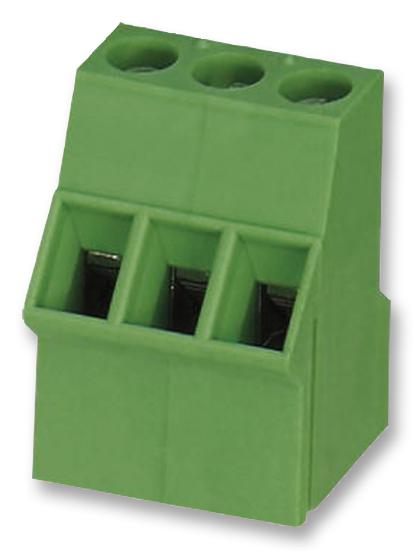

2. Phoenix Contact (Германия)

Широкий ассортимент клемм для промышленного применения. Известны своей надежностью.

3. ABB (Швейцария)

Производят как бытовые, так и промышленные клеммные колодки высокого качества.

4. Legrand (Франция)

Популярный бренд в сегменте бытовых электроустановочных изделий. Клеммы отличаются удобством монтажа.

5. TDM Electric (Россия)

Отечественный производитель, предлагающий широкий ассортимент клемм по доступным ценам.

При выборе производителя стоит ориентироваться на репутацию бренда, наличие сертификатов качества и соответствие продукции российским стандартам.

Инновации в области клеммных технологий

Производители постоянно совершенствуют конструкцию клеммных колодок. Вот некоторые современные тенденции:

• Уменьшение габаритов при сохранении характеристик
• Внедрение технологии Push-in для быстрого подключения без инструментов
• Интеграция электронных компонентов (предохранителей, светодиодов) в клеммы
• Разработка модульных систем для гибкой конфигурации
• Применение новых изоляционных материалов для повышения пожаробезопасности

Эти инновации позволяют сделать монтаж электрооборудования еще более быстрым, надежным и безопасным.

Правила безопасности при работе с клеммными колодками

Соблюдение правил безопасности при монтаже и эксплуатации клеммных колодок критически важно:

• Всегда отключайте питание перед началом работ
• Используйте клеммы, соответствующие параметрам электросети
• Не превышайте допустимую нагрузку на клемму
• Регулярно проверяйте затяжку винтовых соединений
• Не допускайте попадания влаги и пыли в клеммные соединения
• При обнаружении повреждений немедленно замените клемму

Помните, что неправильный монтаж клеммных соединений может привести к пожару или поражению электрическим током.

Заключение

Клеммные колодки — незаменимый элемент современных электромонтажных работ. Правильный выбор и грамотное использование клеммных колодок позволяет создавать надежные и безопасные электрические соединения. При этом важно учитывать специфику конкретного применения и следовать рекомендациям производителей.

фиксация проводов в электрических схемах

Любой электромонтёр назовёт короткое замыкание самой часто встречающейся неисправностью проводки. Чуть реже обнаруживаются обрывы контактов. Однако это следствие, а причина скрыта в ослабленном взаимодействии между проводниками. Чтобы этого избежать, есть несколько способов их укрепления, одним из которых является установка соединительной клеммной колодки в месте разветвления сети.

• Виды коммутации жил и дефекты
• Основные требования к конструкции клеммников
• Классификация колодок
  • Материал корпуса
  • Способ крепления провода
  • Тип монтажа коммутатора
• Особенности установки
• Положительные и отрицательные стороны
• Производители электротехнической продукции
  • Компания Legrand
  • Продукция Ваго
  • Прочие изготовители

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

• Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
• Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
• Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

• Ремонтопригодность.
• Доступность для контроля.
• Высокая прочность.
• Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
• Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

• Ослабление и окисление контакта.
• Перебои в снабжении энергией.
• Нагрев в точке взаимодействия (нередко приводит к пожару).

В результате самыми пригодными к монтажу в любых условиях, особенно дома, стали соединительные электрические колодки.

Основные требования к конструкции клеммников

Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство

должно удовлетворять некоторым условиям:

• Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
• Защитные крышки выполняются из такого же материала, не поддерживающего горения.
• Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
• Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
• Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
• Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя.

Оболочка соединительной клеммной колодки может быть:

• Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
• Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.
• Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.
• Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
• В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант. Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков. Таким образом, можно подобрать любое количество неразъёмных соединений.
• Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Несмотря на то что контакт в них менее плотный, популярность подобных конструкций растёт, особенно при больших объёмах работ по монтажу. Скорость прокладки сетей с применением таких фиксаторов гораздо выше по сравнению с винтовыми.

Тип монтажа коммутатора

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки. Имеется множество разновидностей коммутационных устройств:

• Уже описанные ранее винтовые.
• Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
• Нажимные или пружинные.
• Барьерные, предназначенные для силовых установок.
• Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.
• Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Особенности установки

Мероприятия по монтажу клеммников простые и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру провода, и вставить в него зачищенные на 5−7 миллиметров жилы. Для винтовых колодок не рекомендуется использование алюминиевых кабелей из-за возможности передавливания провода.

В случае крайней необходимости затягивать такие контакты следует с максимальной осторожностью. Подобный металл обладает повышенной текучестью, что предполагает постепенное ослабление и полное пропадание контакта.

Поэтому ревизию подобных соединений рекомендуется производить ежегодно для предотвращения возникновения нагрева и возгорания.

Положительные и отрицательные стороны

Широкое распространение электрические клеммники получили из-за позитивных отзывов при их использовании. Среди достоинств можно отметить следующие:

• Простота соединения максимального количества проводников различного сечения и металла. Каждый из них расположен в отдельном гнезде и может быть извлечён без разборки всей конструкции. Если использовать любой другой метод, то жилы придётся коммутировать заново.
• Качественные изолирующие материалы обеспечивают необходимый уровень безопасности, исключая поражение током при касании точки сопряжения.
• Для работы не потребуются специальные инструменты. Нужны лишь отвёртка и нож.
• Устойчивость к температурным колебаниям и механическим воздействиям (растяжению или вибрации).
• Эстетичный внешний вид.
• Компактные размеры.

Среди недостатков выделяется довольно высокая цена, что сказывается при больших объёмах монтажа. Однако с развитием технологий этот недочёт постепенно исчезает. Достаточно трудоёмкой будет работа по установке клеммников в труднодоступных местах. Но это касается любого из распространённых способов соединения кабелей. Неудобство вызывает регулярный контроль за качеством контакта в случае использования винтовых колодок.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

• Высокая прочность колодок.
• Широкий ассортимент размеров до 25 кв. мм.
• Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
• Многоуровневый контроль качества на каждом этапе производства.
• Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

• Исключить касание проводников из разных материалов внутри устройства.
• Минимизировать механические и вибрационные нагрузки во время использования колодки.
• Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

• Высокая виброустойчивость.
• Минимальное давление на провода, что уменьшает их деформацию и разрушение.
• Международная сертификация продукции.
• Шины, изготовленные из лужёной меди, защищены от коррозии.
• Пружины из аустенитной стали повышенной упругости.
• Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

Для того чтобы установить клеммник Ваго, нужно выполнить простые действия:

• Зачистить изоляцию провода на 10−13 мм.
• Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

В клеммах немецкого производителя может быть предусмотрено от 2 до 8 посадочных мест для жил диаметром 0,5−4 кв. мм. Используемое напряжение составляет 220 вольт, максимальный ток — 32 ампера. Этого вполне достаточно для применения в домашней электросети.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

• Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
• На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
• Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
• У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Клеммные колодки для DIN-рейки: классификация, фото

Материалы для электромонтажных работ

Материал для электромонтажа



Вступление

DIN-рейки получили широкое распространение в электромонтаже распределительных щитов и шкафов всех типов. Популярность ДИН-рейки обусловлена простотой и удобством установки на неё электрических модульных устройств различного назначения.

Подробно о дин-рейках можно почитать тут, здесь напомню, что наиболее применяемы, дин-рейки U-типа. Иногда их называют дин-рейки омега-типа, а в стандарте РФ ГОСТ Р МЭК 60715-2003 она маркируетcя, как рейка ТН-35.

Говоря об удобстве монтажа модульных устройств, к которым относятся автоматы защиты, УЗО, реле, нельзя упустить, что на дин-рейку удобно монтировать специальные клеммные колодки. Особо важны клеммные колодки на DIN-рейки для щитов САУ (систем автоматического управления). В этих щитах большое количество контактных соединений и актуально быстрое подключение измерительной аппаратуры.

Типы клеммников для ДИН-рейки

Выделим два типа стандартных клеммников для ДИН-рейки.

• Клеммные колодки с винтовыми зажимами. Контакт в таких колодках обеспечивается винтом затягивающим контакты колодки;
• Клеммные колодки с пружинными зажимами. Контакт в таких колодках обеспечивается пружиной постоянно поджимающей контакты колодки.

Виды клеммных колодок для DIN-рейки

Различаются клеммные колодки по числу уровней. Увеличение уровней колодки позволяет увеличить количество подключений без увеличения габаритов колодки.

• В одноуровневых колодках соединение происходит на «одном этаже» колодки, сами колодки не высокие.
• Двухуровневая колодка позволяет сделать тройное разделение цепи.
• Есть в продаже и трехуровневые колодки.



Также различаются колодки по количеству подключаемых проводов, а именно:

• Однопроводные;
• Двухпроводные;
• Четырехпроводные.

Говоря о клеммах на дин-рейки, стоит обратить внимание на их скрытые возможности. Некоторые марки колодок, в частности пружинные колодки Wago и винтовые DEGSON  можно соединять в группы по 2-6 колодок, при помощи специальных гребенок. В пустые гнезда колодок можно вставлять щупы для проведения измерений.

Как выбрать клеммные колодки

Основное место установки клеммных колодок на дин-рейки это электрические щиты. Вам знакомо, как простые клеммные планки при помощи специальных креплений устанавливаются на дин-рейку.

Клеммные колодки выбираются по расчетам электрической цепи и сечениям соединяемых проводов. Нужно учитывать, что в характеристиках колодок указывается не точное сечение провода, а диапазон соединений. Например, от 0,4 до 2,5 мм2.

Клеммные колодки для заземления

Производители колодок, например DEGSON, выпускают специальные клеммники для контактов заземления. Контакты таких колодок физически соединяются с дин-рейкой винтом, что сразу обеспечивает контакт с  заземлением щита через рейку. Это уменьшает количество проводов в щите, что уже не плохо.

Монтаж колодок и соединение проводов

Устанавливаются колодки на установленные дин-рейки, нажатием. Колодка приставляется к рейке местом крепления и защелкивается. По ДИН-рейке колодка двигается почти свободно. Есть колодки с механизмом защелкивания, как у автоматов защиты.



Для соединения проводов в колодке, с конца провода снимется изоляция на 10-12 мм. Винт колодки, если она винтовая, обычно откручен. Защищенный конец провода вставляется в колодку, винт прочно затягивается. В пружинных колодках чтобы вставить провод в гнездо, нужно оттянуть зажим, вставить провод в контактное гнездо и отпустить зажим. Вместо зажима может использоваться поворотный рычаг.

Производители клеммных колодок для ДИН-рейки

• DEGSON (Degson Electronics Co., Ltd.) компания 1990 года с центральными офисами в КНР и Германии.
• WAGO (WAGO Kontakttechnik GmbH & Co. Германия) в России с 2007 года работает дочерняя компания: ООО «ВАГО Контакт Рус».

Нормативы по клеммным колодкам

• ГОСТ Р МЭК 60715-2003
• Международные стандарты: IEC60947, IEC60079, UL1059, UL486E.

©Elesant.ru

Статьи по теме:Материал электромонтажа

• DIN троса и их применение
• Важность расчета сечения кабеля
• Встраиваемые потолочные led светильники
• Кабель каналы открытой проводки в жилых и офисных помещениях
• Кабель НЮМ, описание, применение
• Кабель силовой гибкий КГ: описание, характеристики, назначение
• Какие кабельные лотки используются в электромонтаже
• Клеммные колодки для DIN-рейки: классификация, фото
• Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок
• Коробки монтажные в электромонтаже: классификация и типы





Статьи по теме

Геоматы и их использование

Металлорукав для электропроводки

Деревянные окна: преимущества и технологии производства

Паркетная доска Witen

Тентовые материалы — натуральные и искусственные

Сушилка для рук: какой бывает, как выбрать

Преимущества современных красок на водной основе

Керамическая итальянская плитка – роскошный вид и превосходн. ..

Joomla SEF URLs by Artio

Свежие статьи

Как выбрать столешницу из агломерата и в чем ее преимущества 19 сентября 2022

Как ухаживать за индукционной плитой? 18 сентября 2022

Как купить частный дом в Красноярске 20 августа 2022

Как выбрать сейф для дома, квартиры или офиса — рейтинг лучших 11 июля 2022

Техническое обслуживание холодильника 07 июля 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Популярные статьи

• Электрические схемы подключения скважинного насоса
• Размеры стандартной ванной комнаты
• Электроснабжение квартиры: граница эксплуатационной ответственности
• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Однофазная и трехфазная электрическая сеть
• Особенности ввода электричества в деревянный дом
• Что такое дин-рейка в электромонтаже: типы и виды din-рейки
• org/Article»> Наглядная трехфазная схема вводно–распределительного щита частного дома
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Спуск и крепление кабеля к опоре
• Вводной автомат. Расчет, выбор вводного автомата для квартиры
• Коллекторная схема водоснабжения
• ВРУ. Вводно-распределительное устройство дома
• Аксонометрическая схема водопровода
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• org/Article»> Ввод кабеля из траншеи в дом
• Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут
• Подключение отвлетвления электропитания частного дома к воздушной линии
• Подключение СИП от магистрали до дома
• Монтажные провода и кабели их назначение и описание

Реклама

Проводка в квартире

• Комплектация распределительного щитка, автоматы защиты, клеммы подключения
• Осветительные сети промышленных предприятий
• Ремонт старой электропроводки
• Установка электрощита навесного, крепление щита, автоматов, проводов
• Групповые линии освещения: общие норма и правила
• Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
• Электроснабжение квартиры: граница эксплуатационной ответственности

Проводка в доме

• Глубинный заземлитель
• Повторное заземление линий электропередачи
• Схема заземления частного дома. TN и TT
• Анкерные зажимы и кронштейны
• Базовые нормативы электромонтажных работ
• Зажимы для проводов СИП-4
• Электропитание и заземление в доме

Схемы

• Наглядная схема принципа работы устройства УЗО в системе TN-S
• Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
• Наглядная схема распределительного электрощита частного дома с ошибками зануления
• Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
• Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

• Водопроводные трубы из сшитого полиэтилена
• Выбираем душевой гарнитур для ванны
• 4 простых шага по укладке плитки в ванной комнате своими руками
• Установка сборного бассейна на участке
• Душевой уголок без поддона: как выбрать правильно
• Выбираем водонагреватель для ванны: проточный или накопительный

Водоснабжение дома

• Утепление наружного водопровода дома: материалы и способы утепления
• Источники водоснабжения дома
• Устройство насосной станции
• Выбираем схему водоснабжения дома: водоснабжение дома своими руками
• Водоснабжение частного дома из скважины своими руками

Вода на участке

• Автоматическая насосная станция
• Водопроводный ввод в частный дом: устройство ввода воды в частный дом
• Водоснабжение частного дома из скважины своими руками
• Выбор трубы для водоснабжения частного дома
• Еще раз о системе водоснабжения в доме



Клеммная колодка: характеристики, виды, выбор

Содержание

• 1 Общие сведения, характеристики
  • 1. 1 Тип колодки
  • 1.2 Диаметр жилы провода
  • 1.3 Параметры напряжения
  • 1.4 Предельные, номинальные параметры
• 2 Классификация колодок
• 3 Какую колодку выбрать

Клеммная колодка – приспособление коммутации электрических схем различного назначения, представляющее линейку попарно соединенных зажимов, изолированных или неизолированных, под жилу провода фиксированного сечения. Изделия опционально содержат часть гнезд большего диаметра. Часто увидим подобные конструкции, разбирая распределительные щитки. Ставятся клеммные колодки на DIN-рейки.

Общие сведения, характеристики

Распределительный щиток лишен фазной колодки. Чересчур опасно оставлять оголенный металл, несущий напряжение. Колодки объединяют цепи нейтрали, заземления.

Тип колодки

Выводы колодки выпускают резьбовые и безрезьбовые. Используются металлические винты, которыми жила затягивается по месту. Мастера знают: соединение годится для иммобилизованных участков. Большинство современных колодок совершенно другой системы крепления. Собственные запатентованные наработки выпущены десятками фирм. Название лейбла определяет производитель.

Диаметр жилы провода

Клеммные колодки описаны ГОСТ 30011.7.1, задающим правила изготовления, использования изделий. Документ, описывающий низковольтное оборудование. Регламентирует выпуск единиц с резьбовыми и безрезьбовыми зажимами, сечением закладываемой жилы 0,2 – 300 квадратных миллиметров. Поскольку стандарт международный, параллельно приводят американские калибры 24 – 600 kcmil. Иностранцы оперируют тысячными долями дюйма, в обиходе именуемыми милами. Поскольку речь коснулась площади, используется производная упомянутой величины. Круговой мил. Для русскоязычного общества величина непривычная.

Клеммы зажимные

24 kcmil эквивалентно 0,2 квадратным миллиметрам. Можно понять, изучив текст стандарта. Круговой мил – сечение провода диаметром тысячную долю дюйма, равняется 5,076/10000 квадратных миллиметра. Величина целенаправленно используется маркировать провода, просто высчитывается диаметр, полагается прибегать к использованию числа Пи, переводя единицы. Для нахождения линейного размера из указанной площади вычисляется квадратный корень. Результатом получается диаметр жилы тысячные доли дюйма.

Стандарты NEC предписывают использовать mil калибрам AWG крупнее 0000. Здесь уместно сделать отступление, описать производство проволоки. Через специальные станки образец протягивают многократно, получая требуемый диаметр. На станине закреплен шаблон, каждое отверстие меньше предыдущего. Это калибры. Наибольшим считается упомянутый 0000, соответствующий 11,684 мм, эквивалентно площади 212 kcmil. Корнем этого значения будет число 460,43. Легко проверить: совпадает при вычислении долей дюйма с указанными выше миллиметрами диаметра.

В системе AWG одним из самых мелких калибров считается 40, стандарт спускается только до 6. Более тонкие жилы заделываются клеммными колодками, требования к которым регламентирует иной нормативный акт. Нет смысла приводить полный перечень документов, поскольку номенклатура будет непрерывно пополняться новыми изделиями. Стандарты NEC площадь сечения жилы доводят до 2000 kcmil. Больше, нежели калибр AWG 0000. Вместо физической единицы kcmil иногда применяется аббревиатура MCM. Цифры указываются техническими сведениями клеммной колодки.

Система AWG применяется с 1857 года, по-видимому, стала исторически первой. В США прочно ассоциируется с подразделением Brown&Sharpe корпорации HexagonMetrology. Сравнительно небольшое акционерное общество с годовым оборотом порядка 3 млрд. евро. Браун начал предприятие в 1841 году, в 1853 взял в дело Шарпа. Компания специализировалась выпуском инструментов различных вспомогательных средств. На момент 2016 года инженеров компании занимает методика трехмерных оптических измерений AICON.

Клеммные колодки

Осталось добавить, что сечения выбираются из ряда, указанного стандартом. Цифры соответствуют реально существующим маркам проводов, кабелей.

Параметры напряжения

Электрическая прочность колодок определяет специфику эксплуатации. Изделиям ГОСТ 30011.7.1 соответствуют следующие цифры:

1. Напряжение ниже 1 кВ переменного тока, 1,5 кВ постоянного.
2. Частота до 1 кГц.

Клеммные колодки применимы для промышленных сетей 230, 380 вольт. Здесь уместно сделать небольшой экскурс в номиналы. Согласно распоряжению правительства, значений 380 больше не существует. Имеющиеся сегодня день сети будут постепенно приводиться к значениям 230/400 вольт. Первая цифра означает напряжение имеющихся фаз относительно потенциала земли. С короткозамкнутой нейтралью уместнее применять второй номинал. Характеризует напряжение между двумя соседними фазами.

220 или 230 вольт являются среднеквадратичными значениями. Действующее напряжение, тепловой эффект которого равен постоянному аналогичных параметров. Амплитуда синусоиды составляет приблизительно 311 В (220 х 1,41). Чтобы найти размах синусоиды между двумя фазами, корень из двойки помножим на полные 380 (400) вольт. Элементарные знания помогут правильно выбрать клеммную колодку оснастить имеющуюся сеть. В технических характеристиках указывается действующее значение напряжения, не амплитуда.

Винтовые колодки

Что касается изменения параметров, было запланировано на 2003 год. Однако форумы доныне откровенно считают: сетевое напряжение России составляет 220 вольт. Воспользовавшись помощью мультиметра, просто определить истинное положение дел. Найденные щупами 230 вольт не погрешность электростанции, не каприз местных чиновников. Запланированный переход на европейский стандарт. Факт важен владельцам лампочек накала, подобное повышение действующего значения напряжения немедленно пагубно сказывается на сроке службы приборов.

Допускается отклонение номинала на 10%, планируется ужесточение норм, на момент 2016 года задуманное остается делом будущего. Касаемо частоты требования весьма суровые. Допускаются отклонения от заданных 50 Гц буквально в доли процента. Что касается рабочих частот клеммной колодки, стандарт ограничивает верхнее значение скин-эффектом. Ток обтекает поверхность проводника, вызывая резкое увеличение нагрева. Расчетные предельные значения придётся пересмотреть. Высокие частоты практически безвредны здоровью человека.

Помимо рассмотренных общепринятых значений напряжений стандартами приводятся следующие номиналы: 277/480, 400/690, 1000 вольт. Вписываются в рамки ГОСТ 30011.7.1 клеммных колодок. Частота по-прежнему 50 Гц. Номиналы применяются тяжелой промышленностью, реже зданиями коммерческого толка. На транспорте встретим номиналы куда более высокие. Для таких случаев упомянутые клеммные колодки неприменимы. Повышенные напряжения встретим на железной дороге. Частота может составлять 16,6 Гц.

Разновидности клемм

Лидерами номиналов напряжений будут линии электропередач, подстанции, генераторы ГЭС. Здесь очевидна неприменимость слабых клеммных колодок. Выбирать изделия рекомендуется согласно имеющимся номиналам токов, напряжений.

Предельные, номинальные параметры

Помимо указанных выше базовых характеристик имеются другие.

1. Номинальное напряжение изоляции составляет для бытовой техники 500 В, в рассматриваемом случае окажется намного выше. Тестовые значения в разы перекрывают эксплуатационные.
2. Номинальное импульсное выдерживаемое напряжение. Импульс передает сравнительно небольшую энергию, параметр может быть выше рабочего значения. Одновременно нормируется амплитуда кратковременного импульса тока (напряжение может не измениться). Режим характерен моменту пуска двигателей, в особенности, асинхронных.
3. Номинальная присоединительная способность дублирует информацию поддерживаемых сечений, показывая, возможна ли заделка в одно гнездо нескольких жил. Попутно указываются требования к проводу: жесткий, гибкий, особой гибкости.

Маркировка колодки содержит информацию о производителе, типе изделия. Прочая информация содержится в каталогах изготовителя. При наличии свободного места приводится информация о поддерживаемых сечениях со ссылкой на ГОСТ с приведенной таблицей, расшифровывающей сведения. Если присоединительная способность не соответствует нормам официальных документов, сведения технического характера указывают тут же. Затем следуют прочие параметры: напряжение изоляции, максимальное напряжение импульса. Условия эксплуатации наличествуют только в случае отличающихся от стандартных.

Маркировка клеммных колодок необычна для электрики, где полный список параметров несложно прочитать, потрудившись осмотреть корпус на предмет маркировки. Здесь сведения приводится вынужденно. Соответствуют ГОСТ – пропускаются маркировкой.

Классификация колодок

Клеммные колодки принято классифицировать следующими признаками:

1. Способ установки. Сегодня популярны изделия, монтируемые на DIN-рейки. Иногда вместо единой колодки хозяин покупает необходимое количество отдельных однополюсных клеммников. Узлы коммутации ставят ниже автоматов защиты. Колодки прикручиваются, вставляются.
2. Число полюсов показывает, сколько линий пропустим через колодку. Исключением выступают конструкции с неизолированными парами. Такие клеммные колодки используются для шин заземления, где требуется объединить линии.
3. Способ заделки жил клеммных колодок позволит разделить семейство на резьбовые и безрезьбовые.
4. По способности приема подготовленных проводников. Так называют жилы, снабженные наконечниками, тончайшие медные нитки которых спаяны. Оборудуя сети многоквартирных домов, удобно использовать неподготовленные цельные жилы. Правила монтажа не предусматривают наличие у проводки качеств особой гибкости. Следовательно, жилы цельные – незачем усложнять задачу.
5. Наличие разных, либо однотипных фиксирующих узлов заделки жил.
6. Число выводов на один полюс. Не всегда проводят через клеммную колодку прямую линию. Возможны ветвления или даже объединение линий, случай защитного заземления.
7. Условия эксплуатации показывают место предпочтительной дислокации клеммной колодки. Производитель не гарантирует работоспособность изделия.

Какую колодку выбрать

Выбирается клеммная колодка согласно условиям монтажа. Распределительный щиток современности подразумевает установку DIN-реек. Суммирующая шина заземления монтируется сбоку, сверху, снизу. Общепринято размещать клеммную колодку горизонтально. Изоляцию корпуса выполнять не требуется, даже наоборот: оставляется возможность надежно заземлить металлические части оборудования. Недостаточно просто прикрутить колодку, используйте специальный резьбовой зажим, находящийся на внутренней стороне корпуса щитка. Для уличного исполнения.

Касаемо домашних щитков – возможны варианты. Рекомендуется доверить сборку специализированной фирме. Правильно проведет внутренний монтаж, расставит автоматические выключатели, УЗО, промаркирует метки. Останется питание подать подключить домашнюю разводку. Для шины заземления ведут отдельную жилу, идущую в район местного контура громоотвода.

1,939 клеммные колодки Стоковые фото, картинки и изображения

Различные типы разъемов на блоке управления в голубой сцене. часть электроники.

Электрический терминал с подключенными проводами крупным планом, белый фон.

Клеммная колодка электрических соединений. подключение систем сигнализации.

Старые клеммные колодки. Коррозия на прижимных винтах.

Компактные разъемы для сращивания на желтом фоне. электронные компоненты. используется для соединения проводов без использования припоя или винтов. концепция подключения

Компактный соединитель оранжевого цвета с двумя проводами фаза, ноль. концепция подключения

Запасные клеммные колодки для двигателей.

Крупный план многих новых образцов электронных разъемов или розеток для промышленности

Электрик соединяет провода в клеммной колодке

Рука вставляет провод в разъем; световой эффект

Сборка электрощита. металлическая монтажная плата с электрооборудованием, установленная на DIN-рейку и соединенная цветными проводами

Клеммная колодка для подключения электрических проводов к сети

Клеммная колодка. корпус промышленной мощности, крупный план.

Клеммные колодки для электрического соединения и заземляющие клеммы для заземления в шкафу управления

Различные электрические соединительные колодки, изолированные на белом фоне

Адаптеры обжимной клеммы к винтовой клемме.

Блочный зажим для соединения электрических линий, изолированных на белом фоне. зажим для соединения электрических проводов

Сингапур, 13 августа 2018 г. — центральная автобусная развязка хуган в пасмурный день. он расположен прямо над станцией метро hougang. автобусная развязка планировалась как единый транспортный узел.

Ограничительное слово из деревянных брусков на столе

Клемма проводов и автоматический выключатель с подключенными цветными проводами, установленные на электрощите. крупный план

Электрик вставляет проводник в клемму разъема. когда провод вставлен внутрь, ремонтник закрывает пружинный зажим. ремонтник устанавливает новую электрическую распределительную коробку из пластика.

Игрушечный вилочный погрузчик держит буквенный блок t, чтобы завершить импорт слова на фоне дерева

Электрик соединяет провода в клеммной колодке. панорамный баннер

Две положительные и отрицательные металлические клеммы автомобильного аккумулятора изолированы на белом фоне

Солнечная электростанция на крыше здания

Сращивание электрических проводов в электрической коробке потолочной люстры с помощью подпружиненной рычажной клеммной колодки. электрик монтирует проводку осветительного прибора, соединяя кабели в разъем.

Фильтрация смартфонов

Бытовая система электроснабжения. Электрик использует клеммную колодку разъема кабеля с пружинным рычагом от 5 способов во время установки электрического распределительного щита или электрической распределительной коробки к домашней проводке.

Электромонтажные работы. электрическая клеммная колодка с нажимным рычагом, используемая для подключения и удлинения проводов внутри прямоугольной пластиковой распределительной коробки. распределительная коробка для бытовой электропроводки.

Электромонтажные работы, монтаж распределительной коробки. использование разъема для сращивания проводников типа нажимной рычажной клеммы. электротехнические бытовые услуги. электрик использует желтые защитные перчатки.

Соединитель проводов клеммной колодки с винтовой DIN-рейкой

Электропроводка потолочной светодиодной люстры. подключение кабелей в электрощитке бытового осветительного оборудования. соединение проводов в коннекторе с пружинным рычагом, зажимающим пигтейлы.

Компактный соединитель с проводами фаза, ноль, земля на желтом фоне. электронные компоненты. используется для соединения проводов без использования припоя или винтов. концепция подключения

Один положительный металлический разъем автомобильного аккумулятора, изолированный на белом фоне

Клеммы, контакторы, реле, переключатели на стенде. электрические компоненты

Блок зажима для соединения электрических линий, изолированных на белом фоне. зажим для соединения электрических проводов

Верхний шкаф для хранения вещей пассажиров в салоне коммерческого самолета

Современные многоразовые электрические терминалы на белом фоне

Изометрический платежный автомат, оплачивающий счет биткойнами. NFC-платежи. pos-терминал подтверждает оплату. векторный иллюстратор.

Использование соединителя с пружинным рычажным зажимом для сращивания проводов внутри квадратной распределительной коробки из зеленого пластика. соединение электрических проводов внутри клеммной колодки. электрическая установка.

Установка пластиковой распределительной коробки для бытовой электропроводки, сращивание электрических проводов с помощью пружинной клеммной колодки с нажимным рычагом на пять контактов. разъем электрического провода.

Многие виды нового образца разъема электронного разъема для промышленных

Аэропорт самолет часы время путешествия транспортный терминал туризм или бизнес-блок и значок плоского стиля векторная иллюстрация

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Проводка цепи управления на пульте защиты.

Бангкок — 2 июля: общественный шкафчик в универмаге 2 июля 2017 года в бангкоке, таиланд.

Городской терминал аэропорта, вид сверху, набор

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Распределительные терминалы с изолированной технологией push-in

Старший электрик, соединяющий провода в клеммной колодке

Концепция бизнес-логистики, грузовик в контейнерном депо в зоне импорта и экспорта в порту, контейнерный грузовой корабль для логистического импорта-экспорта

Две медные электрические провода, соединенные зажимом. способ соединения электроустановок. темный фон.

Электрические клеммные колодки, изолированные на белом фоне. разъем или зажимы для кабелей и проводов.

Транспортный терминал в аэропорту, туризм или бизнес-план, окно, паспорт, шляпа, карта, башня, чемоданы, блок и плоский стиль, набор иконок, векторная иллюстрация соединение проводов хомутами. электрик человек собирает электрическую цепь.

Грустные люди возле банкомата без уведомления об ошибке денег финансовый кризис транзакция отклонена заблокированная банковская кредитная карта плохое обслуживание в банке концепция горизонтальная полная длина векторная иллюстрация

Кипр, марина айя-напа — 12 мая 2018 года: строители работают над строительством морского порта.

Электрическая клемма в распределительной коробке и обслуживание техническим специалистом. установка электрического устройства в панель управления для поддержки программы и функции управления с помощью ПЛК. плановое посещение проверка оборудования техническим специалистом.

Белый автомобиль, припаркованный во дворе отгрузки контейнеров.

Автоматический выключатель и клемма на DIN-рейке, соединенные цветными проводами с изолированными наконечниками на концах шнура. собранный электрический щит крупным планом

Клеммы, контакторы, реле, переключатели на стенде. электрические компоненты

Комплект линейных значков оплаты

Клеммные колодки для электрических кабелей. выстрел из электрического разъема, изолированные на белом фоне.

Клемма для подключения электрических проводов, крупный план, белый фон.

Установленный на монтажной плате электроприбор в черном металлическом корпусе, подключенный черным проводом к источнику питания и заземленный желто-зеленым проводом. крупный план

Рука вставляет провод в разъем; мультиэкспозиция

Контейнерная коробка с грузового судна для импорта-экспорта, логистическая концепция

Выражение лица набор символов безопасности смартфона

Автостоянка въезд на парковку со стрелкой и ограничением высоты 2,30 м.

Барьерная лента в аэропорту

Изометрическая городская горизонтальная композиция с видом с высоты птичьего полета на современный городской район с векторной иллюстрацией улиц и зданий

Вид с парка Маунт-Фабер в Сингапуре, терминал Пасир Панджанг на заднем плане.

Фоновая промышленная контейнерная площадка готовится к экспорту товаров или хранению продукции после импорта концепции, стопки контейнеров, логистического бизнеса

Проводные разъемы в панели управления бетоносмесительного завода;

Электрический щит с клеммами для промышленного оборудования

Коридор в большом здании

Фрагмент собранного электрического щита с цветными проводами крупным планом нет движения, пусто, безлюдно

Электрические колодки, разъемы на белом фоне

Электрический разъем с винтовыми клеммами для подключения проводов, крупный план, белый фон.

Старший электрик, соединительные провода в клеммной колодке; панорамный баннер

Один положительный металлический разъем автомобильного аккумулятора, изолированный на белом фоне

Электрик соединяет провода в клеммной колодке

Крупный план многих видов новых образцов электронных разъемов или розеток для промышленности

Различные типы и формы нового образца клеммной колодки или разъема разъема для системы электропроводки промышленных соединений на борту

Проводная электрическая плата с клеммами для промышленной машины

Отвертка с цветной ручкой, лежащая на металлической монтажной пластине электрического щита среди установленного электрооборудования . монтаж электрического щита

Белые пластиковые клеммы для электричества. фон темный и размытый. болты на клеммах бронзовые.

Группа разъемов проводов к плате, изолированных на белом фоне

Проходные клеммы электрического заземления и нейтрали, а также автоматический выключатель установлены на направляющей в электрическом шкафу. клемма заземления желто-зеленая. нейтральный терминал синий.

Крупный план установленной в электрощите и подключенной клеммы для проводов с открытой защитной крышкой

12-позиционная клеммная колодка винтовой клеммный барьер 10a 2 ряда h тип

Набор прозрачных и серых, двойных и тройных установочных клемм, изолированных на белом фоне

Клеммы распределительные с технологией push-in на светильник

Коробка соединительная для электрических проводов, схема монтажной проводки с разъемом push-in.

Клеммные колодки в распределительном щите.

Оранжевый соединитель клеммной колодки для электрических проводов.

Настройте фильтрацию для вашего смартфона

Похожие запросы:контейнер

Клеммные колодки для электрических разъемов Зажимы для электрических кабелей — изображения и стоковые фотографии

42Изображения

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 42

electrical connector terminal blocks clamps for electric cables Stock-Fotografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

hintergrund von klemmenblöcken für elektrischen drahtanschluss — Клеммные колодки для электрических разъемов Зажимы для электрических кабелей stock-fotos und bilder

Hintergrund von Klemmenblöcken für elektrischen Drahtanschluss

Hintergrund von Schraubklemmen für den Anschluss elektrischer Drähte.

Группа электронных компонентов. kompakte spleißverbinder или klemmenblöcke. — клеммные колодки электрических соединителей, зажимы для электрических кабелей. Kompakte Spleißverbinder

elektrische stecker (зажимы для клеммных колодок) für elektrische kabel — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Stecker (клеммные зажимы) für Elektrische…

elektrische klemmenblöcke isoliert auf weißemhintergrund. stecker oder klemmen für kabel und drähte. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Klemmenblöcke isoliert auf weißem Hintergrund….

elektrische stecker (зажимы клеммных колодок) für elektrische kabel — клеммные колодки электрических разъемов, зажимы для электрических кабелей, складские фотографии и изображения

Elektrische Stecker (зажимы для клеммных колодок) für Elektrische…

Elektrischer Steckverbinder (Klemmenklemmen) für elektrische Kabel auf blauem Hintergrund

reihenklemmen für elektrische verbindung und erdung terminals für erdung in den schaltschrank. nahaufnahme — Клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фотографии

Reihenklemmen für elektrische Verbindung und Erdung Terminals für

Reihenklemmen für den elektrischen Anschluss und Erdungsklemmen für die Erdung im Schaltschrank. Ауфшлиссен.

nahverdrahtungsanschlüsse, klemmenblöcke. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, складские фотографии и изображения

Nahverdrahtungsanschlüsse, Klemmenblöcke.

Nahverdrahtungssteckverbinder oder Anschlussblock für Industrieelektronik.

nahverdrahtungsanschlüsse, klemmenblöcke. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, складские фотографии и изображения

Nahverdrahtungsanschlüsse, Klemmenblöcke.

Nahverdrahtungssteckverbinder oder Anschlussblock für Industrieelektronik.

nahverdrahtungsanschlüsse, klemmenblöcke. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, складские фотографии и изображения

Nahverdrahtungsanschlüsse, Klemmenblöcke.

электронные компоненты. reihen von klemmenblöcken oder kompakten spleißverbindern. nahtloses muster weißer Hintergrund. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фото

Электронные компоненты. Reihen von Klemmenblöcken oder…

elektrische kabel mit terminal blöcke auf weißemhintergrund. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрический кабель с терминалом Blöcke auf weißem Hintergrund.

Электрический кабель с блоком терминала на подводной лодке. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрический кабель с терминалом Blöcke auf weißem Hintergrund.

elektrische klemmenblöcke isoliert auf Weißem Hintergrund. stecker oder klemmen für kabel und drähte. zuverlässigen контакт. zubehör und ersatzteile. energiewirtschaft und elektrisches sicherheitskonzept. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Klemmenblöcke isoliert auf weißem Hintergrund….

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабелей

Электрические клеммы или клеммы для электрических кабелей и кабелей, изготовленные на основе Hintergrund isoliert sind. Вершиден Штеквербиндер.

nahaufnahme der verkabelung verbinder, klemmen — клеммные колодки для электрических разъемов зажимы для электрических кабелей stock-fotos und bilder

Nahaufnahme der Verkabelung Verbinder, Klemmen

Nahverdrahtungssteckverbinder oder Anschlussblock für Industrieelektronik.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабелей

Электрические клеммы или клеммы для электрических кабелей и кабелей, изготовленные на основе Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабельных каналов

Электрические клеммы или клеммы для электрических кабельных каналов. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабелей

Электрические клеммы или клеммы для электрических кабелей и кабелей, изготовленные на основе Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фото

Электрические клеммы или клеммы Клеммы для электрических кабелей

reihenklemmen für elektrische verbindung und erdung terminals für erdung in den schaltschrank. drähte mit beschriftung felder — клеммные колодки для электрических разъемов зажимы для электрических кабелей stock-fotos und bilder

Reihenklemmen für elektrische Verbindung und Erdung Terminals für

drei weiße elektronische komponenten isoliert auf weiß. kompakte spleißverbinder или klemmenblöcke. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Drei weiße elektronische Komponenten isoliert auf weiß. Kompakte…

gruppe von weißen elektronischen komponenten, ansicht von oben. gruppe von kompakten spleißverbindern, klemmenblöcken. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фотографии

Gruppe von weißen elektronischen Komponenten, Ansicht von oben. …

reihenklemmen für elektrische verbindung und erdung terminals für erdung in den schaltschrank. drähte mit beschriftung felder — клеммные колодки для электрических разъемов зажимы для электрических кабелей стоковые фотографии и изображения

Reihenklemmen für elektrische Verbindung und Erdung Terminals für

Reihenklemmen für den elektrischen Anschluss und Erdungsklemmen für die Erdung im Schaltschrank. Drähte mit Beschriftungsfeldern.

проверить электронные компоненты. группа neuer kompakter spleißverbinder oder klemmenblöcke in der oberen ansicht. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Проверка электронных компонентов. Gruppe neuer kompakter Spleißve

nahtloses собрать электронные компоненты. schließen sie die reihen neuer kompakter spleißverbinder oder klemmenblöcke, die in linien auf weißemhintergrund platziert sind. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Nahtloses Muster elektronischer Komponenten. Schließen Sie die…

reihenklemmen für elektrische verbindung und erdung terminals für erdung in den schaltschrank. nahaufnahme — Клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Reihenklemmen für elektrische Verbindung und Erdung Terminals für

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабелей

Электрические клеммы или клеммы для электрических кабелей и кабелей, изготовленные на основе Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Stecker или Klemmen Klemmen für elektrische-Kabelkanä

Elektrische Stecker-oder Klemmenklemmen für elektrische Kabel und Drähte, die auf weißem Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабельных каналов

Электрические клеммы или клеммы для электрических кабельных каналов. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Stecker или Klemmen Klemmen für elektrische-Kabelkanä

Elektrische Stecker-oder Klemmenklemmen für elektrische Kabel und Drähte, die auf weißem Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабельных каналов

Электрические клеммы или клеммы для электрических кабельных каналов. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Elektrische Stecker или Klemmen Klemmen für elektrische-Kabelkanä

Elektrische Stecker-oder Klemmenklemmen für elektrische Kabel und Drähte, die auf weißem Hintergrund isoliert sind. Вершиден Штеквербиндер.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фото

Elektrische Stecker oder Klemmen Klemmen für elektrische-Kabelkanä

verkabelungsanschlüsse, terminalblöcke schließen — клеммные колодки электрических разъемов, зажимы для электрических кабелей, фото и фото

Verkabelungsanschlüsse, Terminalblöcke schließen

Nahverdrahtungssteckverbinder oder Anschlussblock für Industrieelektronik.

verkabelungsanschlüsse, terminalblöcke schließen — electrical connector terminal blocks clamps for electric cables stock-fotos und bilder

Verkabelungsanschlüsse, Terminalblöcke schließen

verkabelungsanschlüsse, terminalblöcke schließen — electrical connector terminal blocks clamps for electric cables stock-fotos und bilder

Verkabelungsanschlüsse, Terminalblöcke schließen

Verdrahtungssteckverbinder oder Klemmenblock für die Industrieelektronik.

elektrische stecker oder klemmen klemmen für elektrische-kabelkanälen. — клеммные колодки для электрических разъемов, зажимы для электрических кабелей, стоковые фотографии и изображения

Электрические клеммы или клеммы Клеммы для электрических кабелей

Электрические клеммы или клеммы для электрических кабелей и кабелей, изготовленные на основе Hintergrund isoliert sind. Вершиден Штеквербиндер.

Dinkle – клеммные колодки, электроника и интерфейс, инструменты

• Спецификация
• Сертификаты
• Чертежи
• Аксессуары

Главная Информация Информация о материале Данные подключения-IEC Данные для подключения-UL Окружающая среда и безопасность Признано UL Признан CUL

• Общая информация

  • Краткое описание
  • Клеммы с барьером, винтовое соединение
  • Подробное описание
  • Клеммные колодки с барьером, винтовое соединение, шаг: 14,3 мм, M4, 600 В, 35 А
  • Категория
  • Клеммы для панельного монтажа
  • Шаг (мм)
  • 14. 30
  • Цвет
  • Черный (по умолчанию)
  • Способ подключения
  • Резьбовое соединение
  • Тип замка
  • Без
  • Уровень
  • Двойной уровень

• Информация о материале

  • Изоляционный материал
  • ПБТ
  • Группа изоляционных материалов
  • IIIa
  • Класс огнестойкости, соответствует UL94
  • В0
  • Материал проводника
  • Медный сплав
  • Покрытие поверхности проводника
  • Луженый

• Данные подключения-IEC

  • Номинальное напряжение (В)
  • 1000
  • Номинальный ток (А)
  • 32
  • Номинальное напряжение (II/2)(В)
  • 1000
  • Номинальное напряжение (III/2) (В)
  • 630
  • Номинальное напряжение (III/3)(В)
  • 630
  • Номинальное импульсное напряжение (II/2)(кВ)
  • 6
  • Номинальное импульсное напряжение (III/2)(кВ)
  • 6
  • Номинальное импульсное напряжение (III/3)(кВ)
  • 6
  • Сечение сплошного проводника. мин (мм²)
  • 0,75
  • Сечение жесткого провода, макс. (мм²)
  • 4
  • Сечение многожильного провода. мин (мм²)
  • 0,75
  • Сечение многожильного провода. макс (мм²)
  • 4
  • 2 одножильных провода одинакового сечения, макс. (мм²)
  • 1,5
  • 2 скрученных провода одинакового сечения, макс. (мм²)
  • 1,5
  • Резьба
  • М4
  • Размер шлицевой отвертки (толщина лезвия x ширина) (мм)
  • 1,0×5,5
  • Крестовая отвертка, размер
  • Ф3
  • Номинальный крутящий момент (Н·м)
  • 1,8
  • Рекомендуемый момент затяжки. мин (Н.м)
  • 1,2
  • Рекомендуемый момент затяжки. макс (Н.м)
  • 1,8
  • Длина зачистки (мм)
  • 9

• Данные для подключения — UL

  • Номинальное напряжение (UL/CUL, группа C)(В)
  • 600
  • Номинальный ток (UL/CUL, группа C)(A)
  • 35
  • Мин. одножильный провод (AWG) в соотв. UL/CUL
  • 18
  • Макс. одножильный провод AWG в соотв. UL/CUL
  • 10
  • Мин. соединение многожильным проводом AWG в соотв. UL/CUL
  • 18
  • Макс. соединение многожильным проводом AWG в соотв. UL/CUL
  • 10

• Окружающая среда и безопасность

  • Защита тыльной стороны руки (ДА или НЕТ)
  • ДА
  • Рабочая температура. макс. (°C)
  • 130
  • Рабочая температура. мин (°С)
  • -40

• Одобрено UL

  • Диапазон проводов (группа C) (AWG)
  • 18~10
  • Номинальное напряжение (Группа C)(В)
  • 600
  • Номинальный ток (группа C)(A)
  • 35

• Признан CUL

  • Диапазон проводов (группа C) (AWG)
  • 18~10
  • Номинальное напряжение (Группа C)(В)
  • 600
  • Номинальный ток (группа C)(A)
  • 35

• Фото
• Описание
• Добавить

Нет данных

Интернет-каталог предназначен только для справки.
