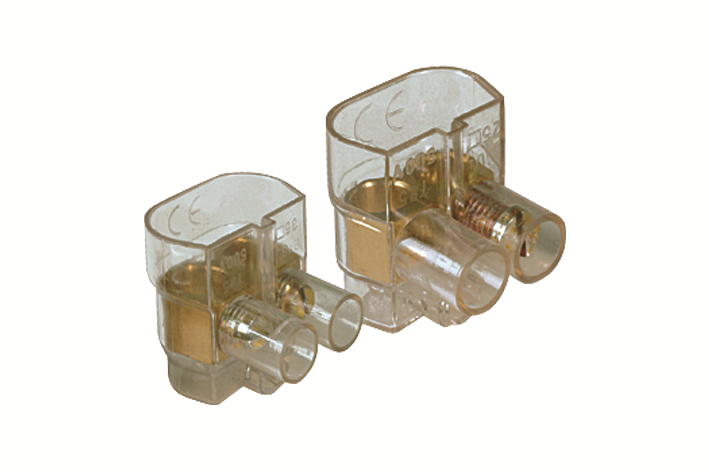

DKC / ДКС B63 Клеммная колодка соединительная с тремя отверстиями Ф4,5мм., 450В, кол-во проводов 3 (для сечения 6,0мм2), 3 (для сечения 4,0мм2), 6 (для сечения 2,5мм2)

DKC / ДКС B63 Клеммная колодка соединительная с тремя отверстиями Ф4,5мм., 450В, кол-во проводов 3 (для сечения 6,0мм2), 3 (для сечения 4,0мм2), 6 (для сечения 2,5мм2)

Данный товар продается кратно 10 шт. Цена указана за 10 единиц товара!

Снят с производства

Артикул: B63

Код: 38361

ПараметрЗначение
Основные характеристики
Количество и сечение проводов:2,5 кв. мм (6 шт.)
4 кв. мм (3 шт.)
6 кв. мм (3 шт.)
Степень защиты:IP20
Номинальное напряжение:450 В
Материалы
Материал контактов:латунь
Материал изолятора:поликарбонат
Материал винтов:
оцинкованная сталь
Особенности
Рабочая температура (макс. ):85 °С
Термостойкость:130 °С
Общие характеристики
Упаковка
Количество в упаковке:10 шт.
Параметр Значение
Ед. измерения шт.
Кратность 10
Информация об оплате

USD - 75.1514  EUR - 90.1006

Информация о доставке Наши менеджеры

Николай Волков (доб. 332)

Лилия Бреус (доб. 314)

Дмитрий Беспалов (доб. 308)

Оксана Николенко (доб. 310)

Антон Камышников (доб. 312)

Сергей Маркелов (доб. 303)

Денис Штарков (доб. 309)

Владимир Степанов (доб. 327)

Роман Егоров (доб. 324)

Алексей Крылов (доб. 315)

Алексей Петров (доб. 313)

Компонентная гарантия

Качество поставляемого товара ООО «АнЛан» соответствует техническим требованиям и подтверждается серртификатами соответствия. Гарантийный период исчисляется с момента приобретения товара. Подробнее

DKC Колодка клеммная соединительная с одним отверстием диаметр 4.5мм B40

Раздел каталога: Клеммные соединения DKC

Бренд: DKC

Категория оборудования: Клеммные колодки

Способ монтажа: Соединительная

Базовая единица: шт

Масса, кг: 0,03

Температура эксплуатации: До 85°С

Сечение кабеля: 4мм / 2,5мм / 1,5мм

Объем, л: 0,04

Тип зажима: Винтовой

Кратность отгрузки товара: 25

Материал: Пластик

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 "Об утверждении правил продажи отдельных видов товаров перечня товаров", товар обмену и возврату не подлежит. Товары находящиеся в статусе "Под заказ" требуют 100% предоплаты в любом пункте выдачи товаров.


Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается


Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус. ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.


Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)


При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Клеммы для соединения проводов. Соединение проводов клеммной колодкой

Опытные электрики довольно часто шутят: «электротехника – это наука о контактах». И действительно, ведь при ремонте проводки наиболее часто встречаемой неисправностью является отсутствие контакта. В данной статье поговорим о том как правильно выполнить соединение проводов клеммной колодкой.

Как правило, подобного рода неполадки встречаются в клеммах, зажимах, скрутках и прочих местах соединения проводников. Ухудшение контакта может проявляться не только в «пропадании света», но и в нагреве изоляции проводов, что, в свою очередь, может стать причиной ее возгорания.

Простое скручивание проводов для их электрического соединения уже давно в прошлом – на сегодняшний день, для обеспечения надежного контакта применяют специальные клеммы для соединения проводов – клеммные колодки.

Невзирая на то, что на современном рынке представлен широчайший ассортимент этих элементов, которые различаются не только по цене, но и по некоторым особенностям исполнения, конструкция колодок во всех случаях одинакова: в ячейках корпуса устанавливаются латунные трубки с резьбовыми отверстиями с обеих сторон.

Трубки могут быть различного диаметра, в зависимости от того, для соединения какого сечения проводов предназначена колодка.

Сфера применения колодок может быть самой разнообразной. Так, к примеру, такой соединитель просто незаменим при подключении люстры к коротким проводникам, которые выходят из потолка.

Очень удобен данный соединитель и при необходимости соединения перебитых в стене проводов, ведь, как правило, поврежденные проводники имеют недостаточную длину для того, чтобы соединить их каким-либо иным способом. Правда, здесь есть одно «но»:

клеммную колодку следует располагать только в распределительной коробке – скрывать ее в штукатурке недопустимо.

Конечно, надежность соединения при помощи колодки определенно ниже, чем в случае соединения пайкой. Однако, такое соединение удобнее и требует гораздо меньше времени.

Неоспоримым преимуществом ее использования является также и возможность соединения алюминиевых и медных проводников. В таком случае, для исключения возможного окисления, под каждый зажимной винт пропускают по одному проводу, не допуская при этом непосредственного контакта жил друг с другом.

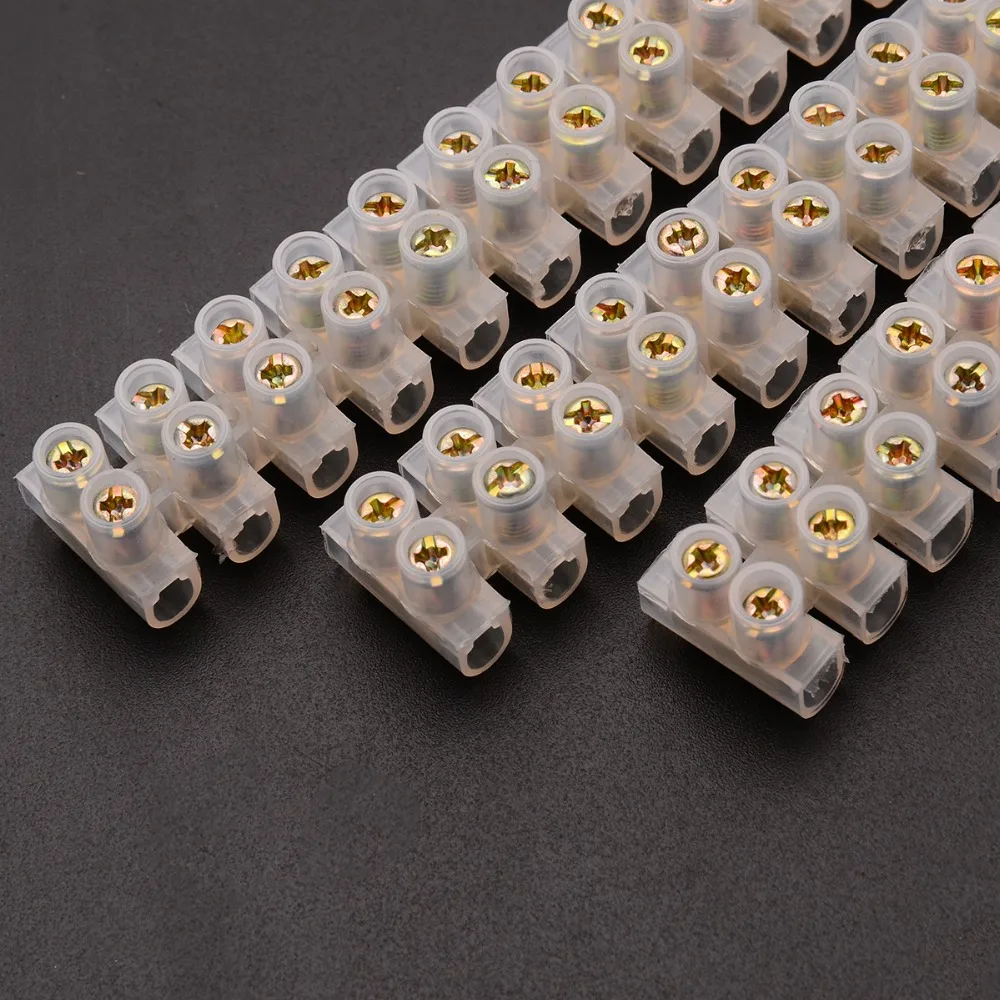

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:

  • 1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  • 2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  • 3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены их аккуратно выпрямляют.
  • 4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  • 5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  • 6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Колодки с крышкой для соединения проводов

Отдельно необходимо вспомнить о клеммных колодках, выполненных из высокопрочного черного пластика. Основное преимущество такого соединителя заключается в том, что в нем зажим проводника осуществляется пластиной, а не непосредственно винтом.

За счет такой конструкции можно надежно соединять не только алюминиевые, но и многожильные проводники. Кроме того, такие колодки отличаются и более высоким допустимым рабочим током (можно встретить колодки, рассчитанные на ток до 40А).

Единственный минус таких колодок – они не режутся и не разделяются.

Основным недостатком данного способа соединения проводов является то, что большая часть реализуемых клеммных колодок очень плохого качества – ненадежны и недолговечны.

Еще одна проблема в том, что отличить подделку от нормального соединителя крайне сложно и возможно только в процессе непосредственного монтажа.

Именно поэтому большинство действительно профессиональных электриков выбирают только клеммы для соединения проводов проверенных временем производителей, к примеру таких, как: «Верит», «Тридоник», «АВВ», «Легранд».

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



фиксация проводов в электрических схемах

Любой электромонтёр назовёт короткое замыкание самой часто встречающейся неисправностью проводки. Чуть реже обнаруживаются обрывы контактов. Однако это следствие, а причина скрыта в ослабленном взаимодействии между проводниками. Чтобы этого избежать, есть несколько способов их укрепления, одним из которых является установка соединительной клеммной колодки в месте разветвления сети.

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

  • Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
  • Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
  • Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

  • Ремонтопригодность.
  • Доступность для контроля.
  • Высокая прочность.
  • Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
  • Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

  • Ослабление и окисление контакта.
  • Перебои в снабжении энергией.
  • Нагрев в точке взаимодействия (нередко приводит к пожару).

В результате самыми пригодными к монтажу в любых условиях, особенно дома, стали соединительные электрические колодки.

Основные требования к конструкции клеммников

Сейчас в магазинах можно приобрести множество разновидностей подобной продукции. Независимо от принадлежности к тому или иному типу, любое коммутационное устройство должно удовлетворять некоторым условиям:

  • Негорючий корпус, не допускающий возникновения очага возгорания в случае повышения температуры в результате плохого контакта.
  • Защитные крышки выполняются из такого же материала, не поддерживающего горения.
  • Прочность изделия должна быть достаточной для фиксации при затягивании винтов.
  • Надёжное крепление концов кабеля без лужения, изготовления колец или опрессовки наконечников.
  • Недопущение касания между собой соединяемых проводов во избежание окисления (в случае медь-алюминий).
  • Чёткая, хорошо читаемая маркировка с данными о сечении жилы, предельно допустимом токе и напряжении.

Классификация колодок

Существует несколько разновидностей таких приспособлений. Все они хорошо выполняют своё предназначение — обеспечение надёжного контакта в кабельном соединении. Существует несколько категорий, на которые они подразделяются.

Материал корпуса

Эта деталь изготавливается из сырья, не проводящего электрический ток. Ещё одним обязательным требованием является подбор минимального расстояния между точками контакта для исключения воздушного пробоя. Оболочка соединительной клеммной колодки может быть:

  • Керамической, устанавливаемой в местах с повышенной температурой. К таким изделиям можно отнести нагревательные элементы, силовые присоединения. Нельзя устанавливать подобные компоненты при вибрации и ударных нагрузках, они слишком хрупкие.
  • Полипропиленовые коммутаторы прочные и пластичные, не образуют трещин при деформации. Однако из-за низких температурных и диэлектрических характеристик не допускается их монтаж в высоковольтных установках с расположенными близко друг к другу фазой или нулём. Исключение составляют сети освещения.
  • Колодки из прочного негорючего полиамида довольно дороги. Применяются там, где к оборудованию предъявляются повышенные требования.
  • Лучшими характеристиками прочности и изоляции обладают карболитовые клеммники. Их применение допустимо везде, кроме нагревательных приборов.
  • В слаботочных соединениях, бытовой технике и в освещении широко применяются изделия из поливинилхлорида. Это самый дешёвый вариант. Однако из-за того, что при нагреве ПВХ плавится, использовать их нужно с осторожностью. Ещё одним преимуществом подобных клеммников является удобная форма выпуска в виде блоков. Таким образом, можно подобрать любое количество неразъёмных соединений.
  • Текстолитовые или эбонитовые детали встречаются редко из-за их высокой стоимости.

Способ крепления провода

Для винтовых клеммников это может быть классическая накидная конструкция или крепление при помощи зажима. Первая представляет собой соединение гайки, роль которой выполняет контактная пластина с резьбой, и винта. В этом случае конец провода должен быть подготовлен: сформировано кольцо или установлен наконечник. Применяются они при установке в распределительных коробках.

У колодок второго типа устройство предусматривает фиксацию просто зачищенной жилы. Это возможно за счёт особой конструкции гайки. Она формирует своеобразный хомут, подтягиваемый винтом к колодке. Недостатком такого изделия считается нахождение жилы под постоянным давлением, что разрушает металл, особенно алюминий.

Общей отрицательной стороной подобных клеммников является необходимость постоянного контроля за надёжностью крепления и периодическая подтяжка контактных групп.

Этого изъяна лишены быстрозажимные колодки. Они бывают одно- или многоразовыми. Типичным примером такой продукции являются изделия фирмы Ваго.

Несмотря на то что контакт в них менее плотный, популярность подобных конструкций растёт, особенно при больших объёмах работ по монтажу. Скорость прокладки сетей с применением таких фиксаторов гораздо выше по сравнению с винтовыми.

Тип монтажа коммутатора

Простейший клеммник состоит из корпуса, металлической рейки и ряда зажимов. Одна колодка предназначена для подсоединения либо фазы, либо ноля (заземления). Подбирая фиксатор, необходимо учесть способ его установки. Имеется множество разновидностей коммутационных устройств:

  • Уже описанные ранее винтовые.
  • Разъёмные, одна часть которых контактирует с проводником, а вторая — с платой. Устанавливаются на микросхемах.
  • Нажимные или пружинные.
  • Барьерные, предназначенные для силовых установок.
  • Проходные, позволяющие соединять несколько проводов из разных металлов для создания разветвлённых электросхем.
  • Наборные, устанавливаемые на DIN-рейки. Фиксация происходит с помощью защёлок, предотвращающих выпадание колодок из блока.

Особенности установки

Мероприятия по монтажу клеммников простые и не требуют специальной подготовки. Нужно только подобрать изделие, соответствующее диаметру провода, и вставить в него зачищенные на 5−7 миллиметров жилы. Для винтовых колодок не рекомендуется использование алюминиевых кабелей из-за возможности передавливания провода.

В случае крайней необходимости затягивать такие контакты следует с максимальной осторожностью. Подобный металл обладает повышенной текучестью, что предполагает постепенное ослабление и полное пропадание контакта.

Поэтому ревизию подобных соединений рекомендуется производить ежегодно для предотвращения возникновения нагрева и возгорания.

Положительные и отрицательные стороны

Широкое распространение электрические клеммники получили из-за позитивных отзывов при их использовании. Среди достоинств можно отметить следующие:

  • Простота соединения максимального количества проводников различного сечения и металла. Каждый из них расположен в отдельном гнезде и может быть извлечён без разборки всей конструкции. Если использовать любой другой метод, то жилы придётся коммутировать заново.
  • Качественные изолирующие материалы обеспечивают необходимый уровень безопасности, исключая поражение током при касании точки сопряжения.
  • Для работы не потребуются специальные инструменты. Нужны лишь отвёртка и нож.
  • Устойчивость к температурным колебаниям и механическим воздействиям (растяжению или вибрации).
  • Эстетичный внешний вид.
  • Компактные размеры.

Среди недостатков выделяется довольно высокая цена, что сказывается при больших объёмах монтажа. Однако с развитием технологий этот недочёт постепенно исчезает. Достаточно трудоёмкой будет работа по установке клеммников в труднодоступных местах. Но это касается любого из распространённых способов соединения кабелей. Неудобство вызывает регулярный контроль за качеством контакта в случае использования винтовых колодок.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

  • Высокая прочность колодок.
  • Широкий ассортимент размеров до 25 кв. мм.
  • Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
  • Многоуровневый контроль качества на каждом этапе производства.
  • Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

  • Исключить касание проводников из разных материалов внутри устройства.
  • Минимизировать механические и вибрационные нагрузки во время использования колодки.
  • Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

  • Высокая виброустойчивость.
  • Минимальное давление на провода, что уменьшает их деформацию и разрушение.
  • Международная сертификация продукции.
  • Шины, изготовленные из лужёной меди, защищены от коррозии.
  • Пружины из аустенитной стали повышенной упругости.
  • Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

Для того чтобы установить клеммник Ваго, нужно выполнить простые действия:

  • Зачистить изоляцию провода на 10−13 мм.
  • Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

В клеммах немецкого производителя может быть предусмотрено от 2 до 8 посадочных мест для жил диаметром 0,5−4 кв. мм. Используемое напряжение составляет 220 вольт, максимальный ток — 32 ампера. Этого вполне достаточно для применения в домашней электросети.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

  • Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
  • На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
  • Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
  • У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.

Клеммные колодки для соединения проводов

Для передачи электроэнергии и подведения ее к потребителям используются медные и алюминиевые провода. Как правильно соединять их, чтобы избежать короткого замыкания, окисления и пропадания контакта? В этой статье мы разберем принципы соединения проводов и кабелей, какие виды клеммников для соединения проводов бывают и почему пользоваться ими удобнее и правильнее, чем классическими винтовыми соединениями или скрутками.

Введение

Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.

Подготовка проводов к соединению в коробке

Обратите внимание: согласно статистике, 90 процентов проблем с элекропроводкой приходится на плохие контакты. У электриков есть поговорка: “наука об электричестве – это наука о контактах”.

Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.

При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.

Большинство соединений в прошлом веке делались посредством скруток – два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.

Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)? Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем – весь кабель.

Пропаянные соединения проводов

Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.

Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать клеммные колодки для соединения проводов, которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.

Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения – прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая – два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.

Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.

Типы клеммных колодок

Существует несколько видов соединительных клемм для проводов, поэтому нужно понимать, какие именно вам пригодятся. Сначала выясните, какие кабеля вам нужно сращивать: одножильные и многожильные, диаметр кабеля, одинарный, двойной или тройной. И только после этого идите в магазин.

Классическая клемма состоит из пластикового корпуса с латунным вкладышем в виде трубки с резьбой, удерживающей кабель от выскакивания. К достоинствам клемм можно отнести:

  1. Простоту работы. В часть устройств достаточно просто вставить зачищенный от изоляции металл, после чего в ней срабатывает замок и провод не выходит наружу.
  2. Возможность соединять провода разного сечения. К примеру, можно соединить кабель на 2,5мм2 с кабелем на 1,5 мм2.
  3. Возможность соединять провода из разных металлов, поскольку нет прямого контакта между проводами.
Правильное соединение двух проводов со смещением по вертикали

Обратите внимание: клеммы выдерживают разный ток, поэтому если вы тащите линию к мощному потребителю (электрокотел, бойлер, теплый пол), то используйте мощные клеммы.

Клеммные зажимы отлично зарекомендовали себя в работе – они защищают соединение даже лучше, чем при пайке и использовании изоленты. Пластиковый корпус не рассыхается и не ломается, зажим обеспечивает качественное соединение двух контактов и их целостность. Время на установку клеммы – всего несколько секунд, тогда как скрутка, спайка и изоляция одной точки может занимать до 5 минут. Кабеля соединяются в клеммах тремя способами:

  1. Ножевое.
  2. Пружинное.
  3. Винтовое.

Перед покупкой уточните, какие именно клеммы вам предлагают. Ножевое соединение хорошо тем, что вам не придется зачищать провода – клемма сама прорезает изоляцию и достает до металла. Правда, чтобы ее установить, требуется определенное усилие и опыт. Подобные клеммы нередко называют накидными, их используют как в быту, так и в автомобилестроении.

Пружинные устройства применяют как для создания проводки в частном доме или квартире, так и в промышленности. Использование пружинных соединений самое удобное – для этого надо зачистить кабель на определенную длину и вставить металл в разъем. Пружина надежно зафиксирует жилу и не даст ей вырваться наружу даже при серьезной нагрузке. Чтобы разобрать такой узел, нужно аккуратно поддеть рычажок в клемме шилом или тонкой иглой, после чего вытащить жилу. Но повторно использовать пружинные клеммы для соединения проводов не рекомендуется, поскольку они уже не обеспечивают качественное прижимание и фиксацию. Приобретите новое устройство – стоит оно совсем недорого.

Покупая подобные соединители, продумайте, какое количество жил вам нужно будет соединять, ведь они выпускаются на два, три, четыре и шесть контактов. При соединении обязательно следите за тем, чтобы не попутать цвет проводов и фазу/ноль, чтобы не произошло короткого замыкания. При подключении выключателей всегда размыкайте фазу, а ноль пускайте сразу на светильник.

Колпачки для соединения двух проводов в коробке

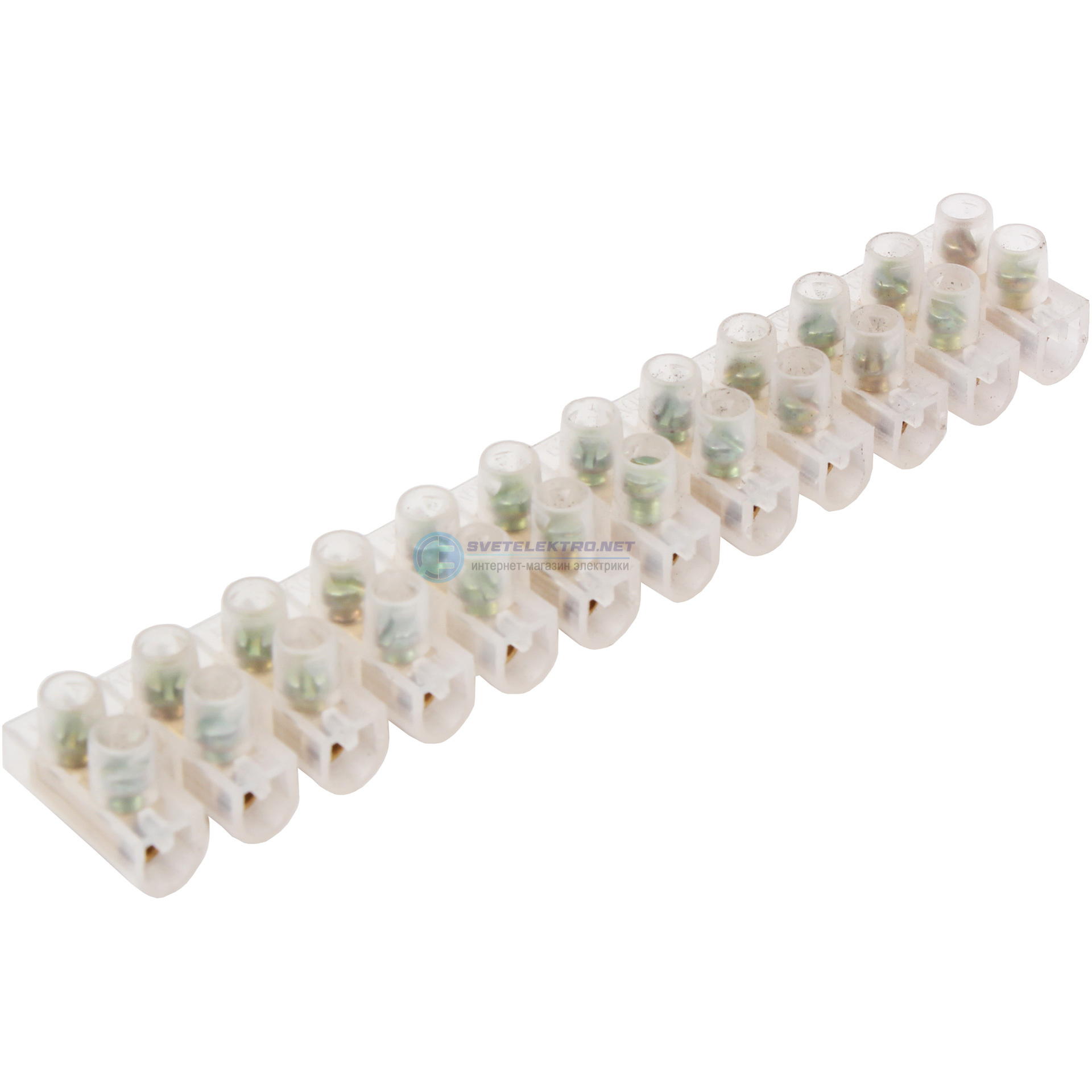

Винтовая соединительная клеммная колодка также пользуется популярностью, хотя для подключения требуется больше времени, чем при использовании пружинной. Соединение происходит по следующей схеме:

  1. Концы жил зачищаются на 10 мм.
  2. Многожильный провод закручивается, чтобы сделать его фактуру более твердой.
  3. Жила вставляется в разъем, сверху притягивается винтом.
  4. Операция повторяется со второй стороны.

Обратите внимание: винты затягивают с ощутимым усилием, но не переусердствуйте, чтобы не перерезать тонкие медные жилки. Провод не должен выпадать или шевелиться в клеммнике.

Из недостатков подобного решения можно выделить:

  1. Необходимость использования дополнительного инструмента (крестовой или плоской отвертки).
  2. Сложность работы в ограниченном пространстве (если концы очень короткие и не вылазят из распределительной коробки, то установить клемму и закрутить винты будет непросто).
  3. Установка занимает несколько минут. Если в пружинное соединение вы просто вставляете конец, то здесь нужно затягивать винты и тратить время.
  4. Через некоторое время крепление может ослабнуть за счет того, что многожильный провод сомнется. Через год рекомендуется подтянуть винты для обеспечения лучшего соединения.

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник – это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодки указывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 – 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Крепежи с предохранителями

Чтобы защитить электропроводку и потребителей от короткого замыкания и перегрузки, можно использовать клеммные крепежи с предохранителями. В них есть специальный держатель, в который вставляются плавкие предохранители. Если нагрузка возрастает до критической, то он перегорает и обесточивает линию, защищая ее от перегрузки и оплавления. Замена предохранителя не вызывает особых проблем – их можно купить в любом магазине электротоваров.

Клеммники для освещения

В принципе, это обычные клеммы, но рассчитанные на небольшой диаметр проводов, ведь освещение зачастую разводят кабелем на 1.5 мм2. Пластиковый корпус клеммника выдерживает повышение температуры до 110 градусов, а медная трубка-крепеж позволяет быстро соединять провода, не тратя время на спайку или закручивание винтов. Поскольку в осветительной сети редко бывает сила тока выше 16 ампер, то клеммники изготавливаются небольших размеров, на 2-4 соединения. При необходимости их можно сочетать друг с другом, если требуется делать разводку большего количества жил. Нередко в медных контактах присутствует паста для защиты концов от окисления и отвода лишнего тепла.

Современные клеммные соединения

Устройства для подключения люстр и светильников

При подключении светильников, вентиляторов, люстр, торшеров или зонного освещения мы также рекомендуем пользоваться соединительными колодками для проводов. Это помогает ускорить процесс подключения и облегчить его. Для люстр используются широкие колодки на 4-6 соединений, для точечных светильников – на 2 контакта. Поскольку большого тока в этих узлах нет, то и клеммники делаются небольшими. Они способны эффективно отводить тепло через термопасту и защищать концы жил от окисления. Принцип соединения такой же, как и в вышеописанных методов – винты, пружины или ножи.

Как правильно соединить медь и алюминий

Медь и алюминий нельзя сращивать друг с другом напрямую, поскольку они очень быстро окисляются. Для этого хорошо подходит клеммное соединение. Получается, что медный конец крепится к латунной трубке, а латунь к алюминию. При этом не происходит окисления контактов, при нагревании провода не рассоединяются и не расходятся.

Также практикуют сращивание двух материалов через шайбы и винты. На винт надевается шайба, медный провод оборачивают вокруг винта, сверху ставят еще одну шайбу, затем оборачивают алюминий, снова шайба и вся конструкция сжимается гайкой. Получается, что медь и алюминий не соприкасаются друг с другом, но при этом у них надежный контакт через шайбу и винт. Допускаются и более сложные схемы с двумя гайками (зажимается отдельно медь, отдельно алюминий), но, главное, чтобы два материала не соприкасались вместе, поскольку контакт между ними быстро начнет “плавать” и пропадать. Лучше всего использовать зажимную клемму – она помогает быстро и надежно срастить два провода из любых материалов.

Колодки клеммные для соединения проводов, их разновидности и область применения

Введение

В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:

  • С помощью скрутки и дальнейшей пайки или сварки.
  • С помощью «орешков».
  • С помощью клеммных колодок.
  • С помощью пружинных клемм WAGO.
  • С помощью соединения нулевиков соединительными шинами.
  • С помощью болтовых соединений.
  • С помощью гильзовки.

Клеммники

Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.

Виды клеммных соединений проводов

Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:

  1. Пружинного типа.
  2. Винтового типа.
  3. Ножевого типа.

Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.

Соединение проводов с помощью клеммных колодок

В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.


Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.


Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.

Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”

Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.

Клеммы WAGO.Особенности конструкции и отличия от других клемм.

Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:

  1. Высокий уровень виброустойчивости полученного соединения.
  2. Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.

Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.
В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.

Соединение проводов с помощью клеммных колодок

Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.
Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.

Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.

Заключение

Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.



Клеммная колодка Wago 264 серия | Клеммные колодки для соединения проводов

Клеммные колодки

В компании Amarid Elektro представлены разные типы клеммных колодок для клемм WAGO. У нас можно выгодно купить клеммные соединительные колодки с фронтальным подключением, которые используются для монтажа на плоскость или дин-рейку, а также отдельные клеммы, с помощью которых можно выполнить сборку изделия любой требуемой длины. Для этих целей применяются винты и саморезы, а в качестве опорного элемента выступает клеммная коробка или монтируемая поверхность.

Удобство установки проходной клеммной колодки обеспечивает наличие в каталоге клемм различных цветов, систем маркировки, а также сопутствующих аксессуаров для объединения и тестирования. Отдельные клеммы подключаются последовательно. Возможны варианты изделий с закрепляющими фланцами, а также с фиксаторами и без них.

Особенности применения клеммных колодок WAGO:


  • Объединить клеммные колодки можно, используя перемычки.
  • Проводники подключаются с помощью зажима CAGE CLAMP, как и в других клеммах этого производителя.
  • В случае потребности блок клемм легко разбирается.
  • Для маркировки используется миниатюрная маркировочная система WSB Quick. Она может быть заранее пронумерованной или чистой.
  • Клеммную колодку легко собрать, соединив отдельные модули.
  • Тестирование функциональности колодки проводиться при помощи адаптера.

Продажа клеммных колодок

Amarid Elektro предлагает доступные цены на клеммные колодки Wago для соединения проводов, поставляя всю продукцию с гарантией от производителя. Благодаря хорошо продуманной складской программе мы можем выполнить отгрузку изделий в любом количестве (даже поштучно) без задержек.

Консультанты компании готовы предложить оптимальные варианты изделий с учетом специфики Вашего проекта. При этом мы позволяем своим клиентам осуществлять оплату как безналичным, так и наличным способом. Доставка выполняется по всей России.

Объединение возможно с помощью установки перемычек

Подключение проводников осуществляется аналогично подключению всех клемм на основе зажима CAGE CLAMP

При необходимости также можно разобрать блок клемм

Маркировка осуществляется миниатюрной системой маркировки WSB Quick: чистой, либо заранее пронумерованной

Клеммная колодка легко собирается из отдельных модулей

Тестирование с помощю адаптера

Клемма с фланцем для крепления винтом

Что такое клеммная колодка | Зачем использовать клеммные колодки

Gatewaycable 28 декабря 2018 г. в клеммных колодках


Клеммная колодка - это инструмент, используемый для безопасного соединения двух или более проводов вместе. Эти блоки, также известные как клеммные колодки, используют зажимной компонент и проводящую полосу для закрепления и организации соединительных проводов. Клеммная колодка позволяет пользователям присоединять несколько исходящих проводов к одному входящему проводу благодаря изолированной раме и нескольким клеммам.

Запросить цену Свяжитесь с нами

Что делает клеммный блок?

Существует несколько видов клеммных колодок, в том числе:

  • Клеммные колодки заземления
  • Клеммы с предохранителями
  • Клеммные колодки для термопар
  • Блоки ввода / вывода
  • Клеммные колодки с разъединением
  • Блоки распределения питания

Тип блока может использоваться в другом контексте, все они обеспечивают одинаковую функцию безопасного и надежного соединения электрических компонентов.Варианты зажима винтами, пружинами и вставными зажимами доступны в зависимости от потребностей пользователя в размерах проводов или проводов. Как только провода будут правильно расположены внутри клеммной колодки, ток сможет течь между входящим и исходящим источниками.

Как работают клеммные колодки

Клеммные колодки работают, пропуская электрический ток через изолированный корпус, что позволяет нескольким проводам работать одновременно бок о бок. Клеммные колодки безопасны? Может показаться, что такая большая мощность, проходящая через один источник, может быть опасной, но клеммные блоки специально разработаны для маршрутизации электричества по управляемой схеме.Они сделаны из непроводящих материалов, таких как пластик, чтобы минимизировать риск, и бывают самых разных форм и размеров, чтобы удовлетворить различные потребности проекта.

При выборе клеммной колодки необходимо учитывать ее:

  • Требования к току
  • Требования к напряжению
  • Совместимость проводов
  • Окружающая среда

Как подключать клеммные колодки

Хотя можно подключить два проводов вместе без клеммной колодки, подключение более двух может быть проблематичным и опасным.После зачистки проводов зажимной элемент внутри блока надежно удерживает провода на месте, позволяя пользователю легко определить, куда все нужно направить. Изолированная рама, в которой находятся провода, обеспечивает безопасность проводов и упрощает монтаж для текущих электрических проектов.

Клеммные колодки обычно имеют высокие значения тока и напряжения и намного прочнее стандартных разъемов. Благодаря своей прочной конструкции с защитой от прикосновения блоки обеспечивают универсальность и надежность, что позволяет использовать их в самых разных сферах и отраслях промышленности.

Найдите клеммные колодки и ресурсы электрических разъемов с помощью шлюза

Теперь, когда вы знаете, как работает клеммная колодка, найдите нужный вариант в нашем инвентаре. Если ваш электрический проект состоит из разъемов и кабелей военного назначения, компания Gateway Cable может вам в этом помочь. Являясь лидером отрасли с 1979 года, мы создаем индивидуальные, надежные продукты, от которых зависят пользователи. Чтобы запросить расценки на ваши потребности в клеммной колодке, свяжитесь с нами сегодня.

Руководство по выбору клеммных колодок | Инженерное дело360

Клеммные блоки - это модульные изолированные блоки, которые соединяют два или более проводов вместе.Клеммные колодки используются для закрепления и / или заделки проводов и в простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы полезны для подключения проводки к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Корпуса клемм обычно состоят из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Это не только предотвращает расшатывание из-за разной степени расширения, но также снижает коррозию, вызванную электролитическим действием между двумя разными металлами.

Типы

Клеммные блоки

можно классифицировать как по их конструкции, так и по типу устройства.

Типы конструкций

Одинарная подача

Продукты с одинарной подачей питания представляют собой основной тип клеммной колодки и используются для межпроводного соединения. Клеммные колодки с одинарным питанием имеют один входной и один выходной контакт: два разных провода подводятся к каждой стороне клеммной колодки и соединяются внутри ее корпуса.

Клеммная колодка с одним питанием. Изображение предоставлено: OMEGA Engineering, Inc.

Двойной уровень

Двухуровневые клеммные колодки имеют два уровня контактов; такое расположение экономит место и упрощает электромонтаж. Многоуровневые продукты могут использовать мост для соединения одного уровня контакта с другим для повышения гибкости схемы.

Пример двухуровневой 4-контактной клеммной колодки. Изображение предоставлено: Carlton-Bates

Три уровня

Трехуровневые клеммные колодки - это, по сути, двухуровневые изделия с дополнительным набором контактов. Как и двухуровневые клеммные колодки, они также могут быть соединены перемычкой.

Трехуровневая клеммная колодка. Изображение предоставлено: Control Engineering

Типы устройств

Клеммные колодки

также можно сгруппировать по приложениям или типу подключаемого устройства.

  • Клеммы цепи заземления используются для заземления компонентов или систем. Обычно они взаимозаменяемы со стандартными клеммными колодками и при необходимости могут быть вставлены в блок.
  • Держатели предохранителей подключают несколько предохранителей, связанных с многочисленными устройствами. При возникновении короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.
  • Блоки термопар используются для подключения термопар и обеспечения надежных металлических соединений для измерения температуры.
  • Блоки ввода-вывода обеспечивают связь между устройством и контроллером.
  • Блоки датчиков / исполнительных механизмов предназначены для работы с трех- или четырехпроводными устройствами, такими как датчики приближения и фотоэлектрические датчики.
  • Блоки распределения питания используются для оконцовки силовых кабелей.
  • Блоки разъединения позволяют легко отключить цепь с помощью рубильника без снятия проводов. Они также известны как блоки переключателей.

Технические характеристики

Важные технические характеристики клеммной колодки включают установку, тип подключения, ориентацию, характеристики контактов и специальные характеристики.

Крепление

Клеммные блоки обычно защелкиваются на металлической рейке, ввинчиваются в панель или устанавливаются на печатную плату (PCB).

Рельс

Клеммные блоки обычно устанавливаются на DIN-рейку .Этот металлический рельс получил свое название от Deutsches Institut fur Normung (DIN), немецкого органа по стандартизации, который опубликовал оригинальные спецификации рельсов. Клеммные колодки могут изготавливаться под один из нескольких размеров DIN-рейки:

  • Миниатюрные направляющие для цилиндров шириной 15 мм. Клеммные колодки, которые устанавливаются до этого размера, обычно могут выдерживать напряжение до 300 В.
  • Рельсы G32 имеют форму буквы «G» и имеют ширину 32 мм. В них можно установить клеммные колодки до 600 В.
  • Цилиндрические направляющие имеют форму миниатюрной разновидности, но имеют ширину 35 мм. Как и те, которые используются с шинами G32, клеммные блоки, предназначенные для монтажа на плоских шинах, обычно рассчитаны на 600 В.

Габаритные чертежи стандартной 35 мм DIN-рейки (слева) и G32.

Изображение предоставлено: Маркус Кун | Мясорубка

Крепление на печатную плату

Некоторые клеммные колодки изготавливаются для монтажа на печатных платах.Некоторые продукты имеют встроенные штыри для монтажа через монтажную плату, в то время как другие могут быть вставлены в контактную планку, установленную на плате. Клеммные колодки для монтажа на печатную плату иногда называют электронными блоками.

Варианты подключения

Клеммные колодки

могут использовать один из нескольких различных методов для подключения проводов.

  • Винтовые зажимы используют винт для затягивания провода и электрического соединения и являются классическим стандартным методом заделки.Этот тип подходит для очень широкого диапазона размеров проводов и обеспечивает надежное соединение.
  • Пружинные зажимы используют силу пружины для удержания зажима проволоки. Они представляют собой новую альтернативу винтовым зажимам и особенно полезны в приложениях, где используются провода небольшого диаметра и ограниченное рабочее пространство.
  • Соединения смещения изоляции (IDC) проталкивают провод между двумя острыми металлическими частями, позволяя выполнить соединение, не обнажая оголенный провод.
  • Соединения для язычков предназначены для быстрой установки и снятия без пайки. Они также известны как лопаточные или ножевые наконечники.

Группа клеммных колодок с винтовыми зажимами (слева) и пружинных зажимов (справа).

Изображение предоставлено: Си Джей Коуи | Altech Corp.

Ориентация

Клеммные колодки

обычно доступны с одним из трех различных углов ввода провода: 45 °, 90 ° или 180 °.Типы 90 ° и 180 ° также называются горизонтальными и вертикальными соответственно.

Характеристики контактов и проводов

При обсуждении клеммных колодок термин «контакт», также известный как положение, путь или полюс, относится к проводу, прикрепленному к колодке. Число контактов является важной спецификацией при рассмотрении продукта, поскольку покупатель должен сопоставить это число с количеством проводов, необходимых для проекта или приложения. Шаг контакта - это расстояние между каждым контактом, измеряемое от центра каждого отверстия или проема. Шаг контакта напрямую зависит от количества контактов и обычно выражается в миллиметрах (мм).

Клеммные колодки

обычно производятся для работы с проводом или сечением . Размер провода в Северной Америке выражается в американском сечении проводов (AWG), которое является стандартом для размеров проводников из цветных металлов. Более высокие числа AWG представляют собой проводники меньшего диаметра, и наоборот.Например, типичный бытовой провод AWG 12 имеет больший диаметр, чем телефонный провод AWG 22.

Характеристики

Клеммные колодки могут иметь одну или несколько специальных функций.

  • Соединения проводов на съемных клеммных колодках позволяют разрывать цепь без разводки, обеспечивая быстрое отключение, тестирование и обслуживание. Съемные клеммные колодки часто можно комбинировать таким образом, чтобы при удалении одной вилки отключалось питание всей группы клемм одновременно.
  • Стекируемые клеммные колодки можно устанавливать рядом друг с другом для экономии места; они обычно устанавливаются на DIN-рейку.
  • Изделие может иметь световой индикатор , обычно светоизлучающий диод (LED), для проверки протекания тока через устройство.

  • В некоторых клеммных колодках между цепями установлен диод для проверки ламп и защиты от обратной полярности.

Список литературы

Конструкция машины - Клеммные колодки

Изображение предоставлено: Weidmuller


Прочитать информацию о клеммных колодках для пользователей

Что нужно знать о клеммных колодках для приложений управления?

Какой компонент составляет основу большинства систем управления движением или автоматизации, но часто остается незамеченным? Речь, конечно же, идет о работоспособном клеммнике.

Что такое клеммная колодка и какую функцию она выполняет в системах движения / автоматизации? Самым основным определением является то, что он обеспечивает точку электрического соединения для двух или более проводов. Клеммные колодки первоначально назывались винтовыми клеммами, потому что винт использовался для крепления проводов к проводящей пластине, обеспечивая электрическое соединение. В системах управления клеммные колодки используются для подключения панельного оборудования к силовой и полевой проводке.

Типичный шкаф управления с съемными клеммными колодками, установленными на DIN-рейку, с маркировкой проводов для облегчения идентификации.(Изображение предоставлено Phoenix Contact)

Типичная система автоматизации внутри стойки для оборудования может содержать любое количество компонентов (таких как контроллеры, ПЛК, модули ввода-вывода и т. Д.), Установленных на DIN-рейках и соединенных вместе с помощью клеммных колодок.

Типы клеммных колодок
Существует большое количество клеммных колодок для различных нужд. Типы общего назначения широко используются во многих приложениях в качестве простых оконечных устройств для электрических соединений. Другие примеры включают клеммные колодки для ввода / вывода, для распределения энергии, а также для подключения двигателей, как однофазных, так и трехфазных двигателей для различных промышленных применений.Другие распространенные типы включают блоки заземления, разработанные специально для подключения к блокам заземления и предохранителей, где два провода подключаются к предохранителю, обеспечивая защиту цепи.

Этот одноуровневый клеммный блок от AutomationDirect ясно показывает основной механизм винтового блока. Провода вставляются сбоку и контактируют с токопроводящей шиной и закрепляются винтом, затянутым сверху.

Другой распространенный способ классификации клеммных колодок - это заделка провода или подключение.Клеммные колодки доступны с несколькими различными способами подключения. Наиболее распространены ввинчивающиеся типы, когда провод прижимается к металлической проводящей пластине или стержню и затягивается винтом для его физического закрепления и электрического соединения. Подпружиненные клеммы используют силу пружины для поддержания соединения провода с токопроводящей пластиной. Существуют также вставные клеммные колодки, в которых провод, прикрепленный к наконечнику, вставляется в отверстие в блоке. К другим типам относятся разъемы со смещением изоляции (IDC), которые не требуют снятия изоляции с провода перед вставкой в ​​клеммную колодку.

Пример многоуровневой клеммной колодки с пружинной клеткой, устанавливаемой на DIN-рейку. (Изображение предоставлено WAGO)

Другие отличительные особенности могут включать размер клеммной колодки, количество возможных подключений, а также номинальные значения напряжения и тока. Типичные примеры могут варьироваться от стандартных уровней сигнала, таких как 1–5 В или 4–20 мА, до соединений с источниками питания с высокими номинальными значениями силы тока и напряжениями в сотни вольт. Другие важные факторы включают тип проводных соединений, которые могут быть заделаны (т.е. многожильный или сплошной провод) разного калибра (размеры AWG), а также так называемых уровней, как в одинарном (для одинарного межпроводного соединения), так и в двойных или тройных уровнях, предлагающих несколько соединений на одном блоке.

Mythbuster # 5 - Подойдет ли старый клеммник?

В этом выпуске Джеймс Ид исследует клеммы и разъемы.

Почти каждая электрическая установка должна соединять проводники различных частей цепи, обычно с использованием соединителя определенного типа, например, клеммной колодки, клеммы для DIN-рейки, распределительной коробки или аналогичного.Распространенным типом разъемов является клеммная колодка типа «choc block», но в последнее время все чаще используются разъемы с пружинными зажимами для надежного удержания проводов. Хотя ни один компетентный электрик не стал бы обматывать провода вместе и покрывать их изолентой (хотя такое случается!), Действительно ли допустимо использовать любую старую клемму для электрического соединения?

Как и положено Стандарту с такой родословной, как BS 7671, существуют требования к электрическим соединениям, как и в первом издании 1882 года.Так получилось, что тогда соединение проводов было упражнением в намотке проводов вместе довольно элегантным способом, но, конечно, с тех пор технологии продвинулись вперед, и группа правил 526 BS 7671: 2018 является тем местом, где сейчас находятся соответствующие требования. подробно. Хотя существует очевидная необходимость обеспечить электрическую и механическую прочность соединений между проводниками (Правило 526.1), существует несколько требований, которые часто игнорируются.

Положение 526.2 требует, чтобы при выборе средств подключения принималось во внимание следующее:

и. материал проводника и его изоляция
ii. количество и форма проводов, образующих провод
iii. площадь поперечного сечения проводника
iv. количество проводников, которые должны быть соединены вместе
v. температура, достигаемая на клеммах при нормальной эксплуатации, такая, что эффективность изоляции проводников, подключенных к ним, не снижается
vi.обеспечение соответствующих устройств блокировки в ситуациях, подверженных вибрации или термоциклированию. Если используется паяное соединение, конструкция должна учитывать ползучесть, механическое напряжение и повышение температуры в условиях неисправности.

Материалы, из которых изготовлены проводник и клемма, - довольно важный фактор, на который часто не обращают внимания. При использовании разнородных металлов может возникнуть гальваническая коррозия, что приведет к возникновению высоких сопротивлений. Это может не только снизить эффективность защиты цепи, но и вызвать проблемы, связанные с требованиями к электромагнитной совместимости (Раздел 444), поскольку плохие соединения могут иметь более высокие импедансы на более высоких частотах.Такие плохие соединения могут даже вызывать помехи, если проводники являются частью цепей с высокими частотами, из-за «эффекта ржавого болта», а также создавая шумовые напряжения, которым могут быть подвержены чувствительные цепи. [1]

Тепловые аспекты - еще одно соображение при выборе подходящего терминала. Во-первых, Правило 526.4 требует, чтобы средства подключения (и его изоляция) были рассчитаны на максимальную рабочую температуру проводника, значения которой приведены для различных кабелей в соответствующих таблицах в Приложении 4.Во-вторых, изоляция вокруг соединения не должна распространять пламя, а Правило 526.5 требует, чтобы концевые заделки и соединения находились внутри подходящего аксессуара или корпуса. Это важно по причинам механической защиты, а также для электрической изоляции соединений. Когда внутренние жилы кабеля соединяются (например, в зажиме или сращивании), защита, обеспечиваемая оболочкой, снимается и ее необходимо заменить, чтобы обеспечить электрическую и механическую защиту.Таким образом, можно использовать соединения, не требующие обслуживания, для которых не потребуется доступ для осмотра или обслуживания, но соединение (соединения) должно быть заключено в подходящий, механически прочный и должным образом изолированный корпус - другими словами, не из ленты ПВХ!

Положение 526.3, возможно, более известно - это правило, которое гласит, что соединения должны быть доступны для осмотра, испытаний и обслуживания, за исключением некоторых исключений, таких как заглубленные, паяные или сварные соединения. Исключение также делается для соединений, выполняемых «подходящим обжимным инструментом», который может, например, включать в себя обжимные стыки.Очень заманчиво использовать плоскогубцы для обжима многих соединений, но важно обеспечить равномерное приложение правильного давления, поэтому для обеспечения надежного соединения, не требующего обслуживания, целесообразно использовать подходящий инструмент для обжима с храповым механизмом.

Часто возникает вопрос, что делать с заделкой тонкопроволочных проводов, таких как гибкие кабели в осветительной арматуре или вилки / розетки. Правило 526.9 касается этих вопросов и отмечает, что во избежание разделения или распространения тонких жил «должны использоваться подходящие клеммы или концы проводов должны быть обработаны соответствующим образом».Подходящим зажимом может быть зажим с подъемным зажимом, который прижимает проводник к плоской поверхности, или подпружиненный зажим, который плотно удерживает все жилы.

«Подходящей обработкой» для многожильного проводника обычно является кабельная муфта, тонкостенная металлическая трубка с воронкообразным горлышком, которая обжимается вокруг проводника для удержания жил на месте. Это полезный метод обеспечения хорошего соединения в соединениях с помощью винтов для закрепления проводника на месте, например, в потолочной розетке.Опять же, требуется использование соответствующего обжимного инструмента, так как наконечник должен быть обжат на проводе перед вставкой в ​​клемму; давление винта не должно использоваться для «обжатия» трубки.

Набор "обработок" для многожильных проводов, таких как обжим и изолированные и неизолированные кабельные наконечники.

Раньше пайка (лужение) всего конца многожильного провода была обычным явлением.В настоящее время это недопустимо, если используются винтовые клеммы, потому что припой может «течь в холодном состоянии» вокруг головки винта, что со временем приводит к ослаблению соединения.

Интересно, что на такие подключения есть Стандарты. BS EN 60947-7-1 Низковольтные распределительные устройства и устройства управления. Вспомогательное оборудование. Клеммные блоки для медных проводов имеют требования к конструкции клемм, а BS EN 60998 «Соединительные устройства для низковольтных цепей для бытовых и аналогичных целей» охватывает соединительные блоки, такие как традиционные круглые соединительные блоки для осветительных приборов.

Существуют и другие связанные стандарты, такие как BS 5733 Общие требования к электрическим аксессуарам , в котором есть требования к необслуживаемым соединениям (например, подпружиненные клеммы), и BS EN 60670-22, который является стандартом для соединительных коробок. требуется, если две или более цепей оканчиваются в одном соединении (Правило 521.8.3).

Стандарты

существуют не просто так, а именно, чтобы гарантировать, что продукты будут работать так, как ожидалось, и, при необходимости, обеспечивать соответствующий уровень безопасности.Отсутствие применения Стандартов к клеммным колодкам Choc-block, например, иллюстрируется следующим комментарием на форуме IET:

«У меня были проблемы с качеством разъемов 5A, когда туннель расщепляется при затягивании винта».

Клемма, изготовленная по соответствующему Стандарту, не должна выходить из строя при надлежащей затяжке, но если нет Стандарта для таких аспектов, как металлургия материала, толщина стенки или другие размеры, то неудивительно, что более недобросовестные производители сэкономят затрат за счет использования меньшего количества материала, с результатами, найденными участником форума.

По этим причинам важно убедиться, что электропроводка и аксессуары являются очевидными и безопасными, а соответствие стандартам является наиболее надежным методом подтверждения этого. В Общих правилах выбора и монтажа оборудования (Глава 51) Правило 511.1 требует, чтобы:

Каждый элемент оборудования должен соответствовать соответствующим требованиям применимого британского или гармонизированного стандарта, соответствующего предполагаемому использованию оборудования. Редакция стандарта должна быть текущей редакцией с этими поправками, относящимися к дате, согласованной сторонами соответствующего контракта (см. Приложение 1).

В качестве альтернативы, если будет использоваться оборудование, соответствующее иностранному национальному стандарту, основанному на стандарте МЭК, разработчик или другое лицо, ответственное за определение установки, должно убедиться, что любые различия между этим стандартом и соответствующим британским или гармонизированным стандартом не приведут к с меньшей степенью безопасности, чем обеспечивается соответствием Британскому или Гармонизированному стандарту. Такое использование должно быть зарегистрировано в соответствующем электрическом сертификате, указанном в Части 6.

Возможно, последнее слово следует за Правилом 133.1.3 - одним из Основополагающих принципов, содержащихся в Главе 13, которое кратко излагается следующим образом:

Если оборудование, которое будет использоваться, не [охвачено британским стандартом или Гармонизированным стандартом] или будет использоваться вне рамок его стандарта, разработчик или другое лицо, ответственное за определение установки, должно подтвердить, что оборудование обеспечивает как минимум такая же степень безопасности, как и при соблюдении норм.

Так подойдет ли какой-нибудь старый косяк? Ясно, что нет - выбирайте разъемы с умом!

Набор готовых соединительных клемм для соединения цепей. Не все соответствуют соответствующим стандартам.

[1] См. Https://en.wikipedia.org/wiki/Rusty_bolt_effect для краткого описания. Требования к координации защитного соединения для электромагнитных помех (EMI) содержатся в BS EN 50310: 2016 Сети соединения электросвязи для зданий и других сооружений.

Многожильные клеммные колодки с винтовым соединением

Обзор линейки продуктов
Серия XB предлагает полную систему клеммных колодок с универсальным набором принадлежностей. Принадлежности для маркировки, перемычки и тестирования стандартизированы для различных технологий зажима, что снижает затраты на складские запасы и логистику. Модульная конструкция клеммной колодки позволяет использовать различные типы клеммных колодок вместе или по отдельности, обеспечивая максимальную гибкость.

Описание приложения
Металлическая часть клеммных колодок серии XB изготовлена ​​из высококачественных, устойчивых к растрескиванию и коррозии медных сплавов. Они не испытают электролитической коррозии или ржавчины даже в присутствии влаги. Металлические поверхности защищены гальваническим, никелированным или луженым покрытием, не содержащим свинца. Хорошая электропроводность допускает лишь небольшое повышение температуры. Кожухи из полиамида 6.6 допускают рабочие температуры до 125 ° C и сертифицированы на класс воспламеняемости V0 в соответствии с UL 94.

Гибкая съемная мостовая система - Все три технологии (винтовая, пружинная и IDC) используют одну и ту же мостовую систему, позволяющую индивидуальное распределение потенциалов и быстрое мостовое соединение между клеммами одного типа или между разными типами. Клеммные блоки серии XB имеют два моста перемычек, расположенных в одну линию, что делает возможным гибкое цепное перемыкание и пропускание перемычки между несмежными клеммными колодками. Втычные перемычки доступны от 2 до 50 позиций.Также доступны переходные перемычки для подключения большей клеммной колодки к меньшей.

Большая площадь поверхности для маркировки - Все клеммы серии XB имеют большую площадь поверхности для маркировки. Это позволяет четко маркировать проводку, что сокращает время запуска и упрощает такие действия, как тестирование и обслуживание. Предусмотрены положения для маркировки отдельных клеммных колодок и концевых упоров, полос клеммных колодок и больших групп клеммных колодок.

Стандартизированная система тестирования - Все тестовые штекеры входят в контакт в одном из легкодоступных валов моста. Для отдельных измерительных проводов доступен тестовый штекер диаметром 2,3 мм. Также доступны модульные тестовые заглушки для более сложных испытаний.

Многожильные клеммные колодки XBUT D представляют собой компактную альтернативу стандартным проходным клеммным колодкам, позволяющую выполнять монтаж с высокой плотностью проводов. Часто к одной клеммной колодке необходимо подвести три соединения.Клеммная колодка XBUT D12 выполняет это без каких-либо дополнительных клеммных колодок или перемычек. Клеммные колодки XBUT D22 позволяют подключать четыре провода к одному потенциалу и поэтому могут использоваться в качестве компактных распределителей питания.

Клеммные колодки | Соединительные блоки и полосы

Клеммная колодка - это тип изолированного электрического соединителя, который соединяет или скрепляет два или более проводов вместе. Они обеспечивают безопасное соединение проводов между цепями. Клеммные колодки, также известные как клеммные колодки или соединительные блоки, используются в широком спектре промышленных, коммерческих и бытовых приложений.RS Components предлагает широкий выбор высококачественных компонентов от ведущих поставщиков, включая Weidmuller, Phoenix Contact, WAGO, ABB, Entrelec и, конечно же, RS PRO.


Для чего используются клеммные колодки?

Клеммные блоки обычно используются в промышленных системах электроснабжения, управления, автоматизации и сигнализации, где требуется несколько подключений одновременно. Разъемы обычно устанавливаются на DIN-рейку и фиксируются в панелях или электрических шкафах.


Типы клемм

Клеммные блоки часто классифицируются по типу клемм.Тип технологии подключения, которую вы выбираете, зависит от области применения, окружающей среды и сечения жилы или размера AWG вашего кабеля. Наши клеммные колодки доступны в нескольких типах, в том числе


Винтовой зажим

Винтовой зажим являются наиболее распространенным методом подключения. Проводники вставляются в блок и прижимаются к полосе проводников. Затем затягивают винт для соединения.


Пружинный зажим

Пружинные зажимы используют пружинный зажимной механизм для удержания проводника на месте.В клемму вставляется отвертка, вставляется провод, и когда зажим отпускается, он удерживает провод на месте. Эти типы терминалов очень безопасны и идеально подходят для работы в условиях высокой вибрации.


Цанговое соединение

Технология push-in позволяет просто вставить провод в соединительный зазор. Вставные типы позволяют использовать одножильные или многожильные провода с добавлением соединителя с наконечником. Они не требуют инструментов для быстрой установки.


Что такое клеммная колодка для DIN-рейки?

Один из наиболее распространенных типов соединительных блоков, используемых сегодня, - это DIN-рейка. Разъемы для DIN-рейки могут быть одинарными, двухуровневыми и трехуровневыми. Клеммы просто прикрепляются к рейке и монтируются в панели или корпуса. Клеммы на DIN-рейку идеально подходят для приложений с ограниченным пространством.


Типы клеммных колодок

RS Components поставляет широкий спектр высокопроизводительных клеммных колодок для удовлетворения любых ваших потребностей.Наши клеммные разъемы бывают самых разных типов, стилей и способов подключения. Одними из самых популярных являются клеммы

  • для DIN-рейки, одно-, двух- и трехуровневые.

  • Клеммы для печатных плат.

  • Стандартные клеммы (или полосы для чок-блоков).

  • Распределительные блоки и объединяющие блоки.

  • Блоки предохранители.

  • Полосы барьерные.

съемных клеммных колодок для подключения проводов к клеммным колодкам

Съемные клеммные колодки от Dinkle International - это серия продуктов с защелкивающейся конструкцией для подключения проводов к клеммным колодкам.

Съемная клеммная колодка состоит из вилки и ответной розетки. Розетка обычно крепится к печатной плате через контакты. Вилка вставляется в розетку, а провода подключаются к розетке с помощью запатентованной конструкции Dinkle push-in. Эта конструкция превосходит традиционные винтовые клеммы с точки зрения эффективности, простоты использования и экономии места.

Винтовые клеммы требуют времени для правильной затяжки, и всегда существует опасность недостаточного затяжки и ослабления соединений или чрезмерного затяжки и снятия резьбы.Напротив, провода, подключенные с использованием этой технологии push-in-design, обеспечивают безопасное соединение, что примерно на 75% меньше времени, необходимого на установку провода.

Подключение сплошного провода с помощью конструкции push-in занимает всего 3,6 секунды по сравнению с 13,5 секунды для винтового соединения. Для подключения гибкого провода требуется всего 4,1 секунды, а для винтовой клеммы - 14,4 секунды. Для подключения гибкого провода с наконечником требуется всего 3,7 секунды по сравнению с 13,2 секунды для винтовой клеммы.

Съемные клеммные колодки доступны в широком диапазоне размеров и номиналов.Шаг варьируется от 2,54 мм до 6,35 мм, диапазон проводов - от 30–16 до 24–12 AWG. Номинальный ток составляет от 5 до 8 ампер при 150 В переменного тока, от 8 до 16 ампер при 300 В переменного тока и 20 ампер при 600 В переменного тока. Способы соединения: пружинный V-образный (не запатентованный) или запатентованный одинарный, двойной и рельсовый S-Cage. Дополнительные услуги по настройке включают печать этикеток и поставку блоков в различных цветовых комбинациях.

Светодиод в каждой точке подключения горит, когда ток течет через провод, при этом светодиодные световые трубки являются неотъемлемой частью клеммных колодок, используемых для обеспечения четкой видимости каждого светодиода.Эта индикация обеспечивает быстрое визуальное подтверждение активных подключений и полезна для поиска и устранения неисправностей.

Съемные клеммные блоки мини-типа включают серии 0225, 0226 и 0227. Серия 0225 имеет ультратонкий корпус высотой 7 мм, способный вместить провод с широким сечением 1,5 мм². Различные варианты монтажа обеспечивают виброустойчивое и надежное соединение. Эти клеммные блоки подходят для установки в ПЛК, модули ввода / вывода, сигнальные панели и т. Д.

Съемные клеммные колодки серии 150 рассчитаны на 16 ампер при 300 В переменного тока и 20 ампер при 600 В переменного тока. Эти сильноточные клеммы устойчивы к повышенным уровням вибрации и оснащены стопорным механизмом, предотвращающим перегрузку. Инновационный интеллектуальный зажим облегчает быстрое подключение и отключение. Клеммные колодки имеют сверхминиатюрный корпус высотой 13,80 мм. Типичные приложения включают компоненты управления движением, такие как сервоприводы, шаговые приводы и усилители.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
