Что такое винтовые клеммные колодки и для чего они нужны

Винтовые клеммные колодки — это электротехнические изделия, предназначенные для надежного соединения и фиксации проводов при монтаже электропроводки. Они представляют собой пластиковый корпус с металлическими контактными пластинами и винтовыми зажимами.

Основные функции винтовых клеммных колодок:

• Объединение нескольких проводов в одной точке подключения
• Разветвление электрических цепей
• Организация распределительных узлов
• Подключение потребителей к линиям питания
• Соединение проводов разного сечения и из разных материалов

Винтовые клеммники обеспечивают надежный электрический контакт и механическую фиксацию проводов за счет прижимного усилия винтов. Это позволяет создавать разборные соединения, которые при необходимости можно легко демонтировать.

Типы и разновидности винтовых клеммных колодок

Существует несколько основных типов винтовых клеммных колодок:

По способу монтажа:

• Для установки на DIN-рейку
• Для крепления на монтажную панель
• Для установки в распределительные коробки

По количеству контактов:

• Одноконтактные
• Двухконтактные
• Многоконтактные (3, 4, 5 и более контактов)

По максимальному сечению провода:

• До 2,5 мм2
• До 4 мм2
• До 6 мм2
• До 10 мм2 и более

По типу зажима:

• С прижимной пластиной
• С прижимным хомутом
• С зажимной скобой

Также винтовые клеммники различаются по материалу корпуса, цвету, наличию маркировки и дополнительных функций.

Преимущества и недостатки винтовых клеммных колодок

Винтовые клеммные колодки имеют ряд важных преимуществ:

• Надежная фиксация проводов
• Возможность многократного использования
• Простота монтажа и демонтажа
• Высокая механическая прочность соединения
• Универсальность применения
• Доступная стоимость

К недостаткам можно отнести:

• Необходимость периодической проверки и подтяжки винтов
• Возможность повреждения жил при чрезмерном затягивании
• Большие габариты по сравнению с безвинтовыми клеммами
• Сложность автоматизации монтажа

Как правильно выбрать винтовые клеммные колодки

При выборе винтовых клеммных колодок следует учитывать следующие факторы:

• Сечение и материал подключаемых проводов
• Рабочий ток и напряжение
• Условия эксплуатации (температура, влажность и т.д.)
• Способ монтажа и доступное пространство
• Необходимое количество контактов
• Наличие дополнительных функций (маркировка, размыкатели и т.п.)

Важно выбирать клеммники известных производителей, имеющих необходимые сертификаты качества и соответствия стандартам.

Особенности монтажа винтовых клеммных колодок

При монтаже винтовых клеммных колодок следует соблюдать ряд правил:

• Использовать инструмент подходящего размера
• Не превышать указанный момент затяжки винтов
• Проверять надежность фиксации проводов
• Не допускать попадания изоляции под контактные площадки
• Соблюдать полярность подключения, если она указана
• Использовать маркировку для идентификации цепей

Периодически необходимо проводить ревизию клеммных соединений и подтягивать ослабленные контакты.

Области применения винтовых клеммных колодок

Винтовые клеммные колодки широко применяются в различных областях электротехники:

• Бытовые электроустановки
• Промышленное оборудование
• Системы автоматизации
• Распределительные устройства
• Щиты управления и автоматики
• Монтаж осветительных приборов
• Подключение электродвигателей

Их универсальность и надежность делают винтовые клеммники незаменимыми при монтаже электропроводки любой сложности.

Сравнение винтовых клеммных колодок с другими типами клемм

По сравнению с другими типами клеммных соединителей, винтовые клеммные колодки имеют свои особенности:

• Более надежны, чем пружинные клеммы, но требуют больше времени на монтаж
• Дешевле и проще в использовании, чем клеммы с прокалыванием изоляции
• Менее компактны, чем безвинтовые клеммы, но позволяют подключать провода большего сечения
• Уступают в скорости монтажа самозажимным клеммам, но обеспечивают более надежный контакт

Выбор типа клеммного соединителя зависит от конкретных условий применения и требований к монтажу.

Основные производители винтовых клеммных колодок

На рынке представлена продукция многих производителей винтовых клеммных колодок:

• Wago
• Phoenix Contact
• Legrand
• ABB
• Schneider Electric
• Weidmuller
• DEKraft
• IEK

При выборе следует ориентироваться на репутацию производителя, качество продукции и соответствие техническим требованиям проекта.

Клеммники электрические для соединения проводов

Автор Alexey На чтение 6 мин. Просмотров 124 Опубликовано 03.04.2016 Обновлено 03.04.2016

Шутливое определение электротехники, как науки о контактах, на самом деле является квинтэссенцией задач и требований, предъявляемых к электрическим соединениям – ток должен проходить через точку касания проводов с минимальными потерями, и при этом не должна допускаться его утечка из-за соприкосновения с другими токопроводящими поверхностями.

Возникает поломка в случае отсутствия нужного контакта, но его появление в непредусмотренном месте является аварийной ситуацией, чреватой катастрофическими последствиями и человеческими жертвами.

Поэтому прогресс в электротехнике привел к созданию устройств, обеспечивающих надёжный электрический контакт проводов, безопасный для окружающего оборудования и обслуживающего персонала. Одним из таких электротехнических соединительных изделий, обеспечивающих надёжность и безопасность контакта, является клеммная колодка.

Клеммные колодки

Принцип соединения проводов

Надёжность контакта в соединительной клеммной колодке достигается благодаря винтовым зажимам, фиксирующим провода в латунной трубке или между прижимными пластинами. Из-за используемых для этих целей винтов, данные клеммы также называют винтовыми клеммниками.

Есть две разновидности данных электротехнических устройств, различающихся по типу фиксации:

1. Зажим осуществляется из-за давления на проводник торцовой поверхности закручиваемого винта, при этом оголённая токонесущая жила находится в трубке, перпендикулярно оси которой, имеется резьбовое винтовое соединение. Придавленный к внутренней стенке трубки провод контактирует с ней, благодаря чему достигается необходимая площадь контакта. Другой проводник вставляется с противоположного торца трубки, и прижимается аналогично.
2. Прижимное воздействие от головки болта передаётся через шайбу или прижимную пластину, при этом провод зажимается между двумя плоскими поверхностями прижимной пластины и контактной перемычки, на другом конце которой находится симметричное винтовое соединение.

Клеммники первого типа массово используются в частном секторе, при электромонтаже проводов в распределительных коробках,

Клеммники для распред коробки

а клеммные колодки второго типа чаще применяют в электрощитах и различном оборудовании.

Клеммники этого типа применяются в распредщитах

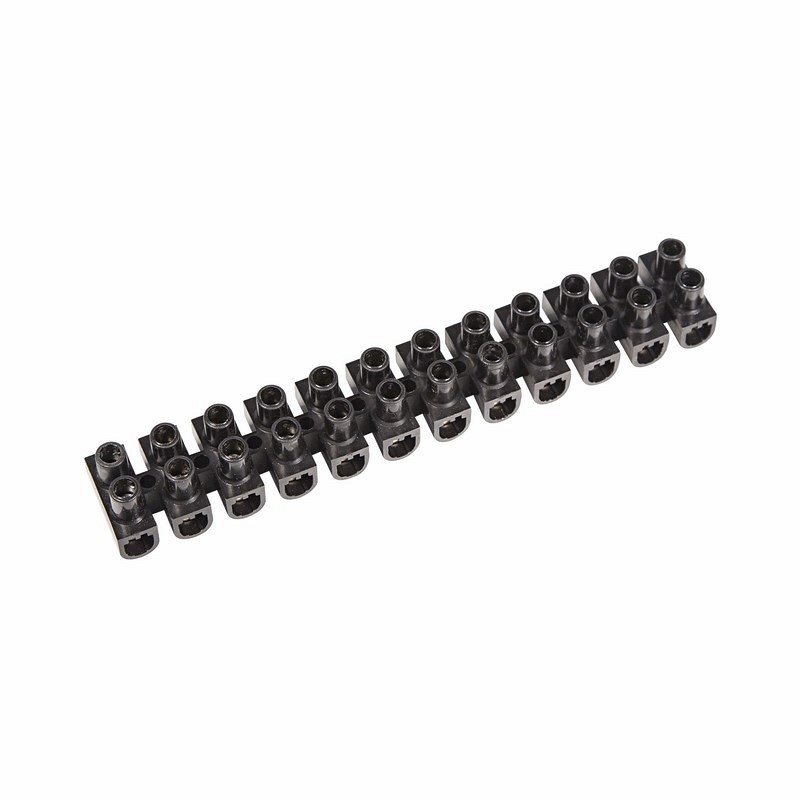

Трубчатые винтовые колодки

Большую популярность среди населения, вынужденного заниматься соединением силовых проводов, получили винтовые клеммные колодки из полиамида и латунных трубок.

Данные электротехнические изделия, благодаря их простоте и дешевизне, можно встретить практически в любом не специализированном магазине, занимающимся продажей различного хозяйственного инвентаря. Для соединения проводов с помощью данных клеммных колодок понадобится лишь нож для зачистки изоляции и подходящая по форме и диаметру отвертка.

Очень часто в отдалённых регионах данные винтовые клеммники – единственная возможность сделать электромонтаж, не прибегая к использованию скруток, которые нормативами ПУЭ не допускаются.

Латунные контактные трубки в полиамидных клеммных колодках располагаются параллельно, в каждой перемычке между ними, в материале имеется монтажное отверстие для крепления изделия.

соединение проводов с помощью винтовой клеммной колодки

В этом же месте удобно производить отделение необходимого для электромонтажа количества колодок. Провод зачищается таким образом, чтобы оголённая часть полностью скрывалась в половине длины трубки.

Недостатком данных клеммников является неравномерный зажим торца винта, и его вращение, при котором материал проводника повреждается.

Поэтому данным способом можно соединять только цельные жилы, применяя умеренную силу, закручивая зажимной винт. Поскольку часть тонких жилок в гибком кабеле неминуемо продавливается в данном зажиме, следует использовать специальные наконечники для многожильных проводов.

Повреждение материала проводника из-за использования винтовой клеммной колодки

Контактные колодки с пластинами

Описанного выше недостатка с вращающимся винтом, прорезающим металл провода, лишены клеммовые соединения из второго варианта, имеющие прижимные пластины.

Данный контактный зажим располагается на диэлектрике из карболита или другого тугоплавкого пластика.

Поскольку фиксация происходит по обе стороны винта, то в данную клемму можно вставлять два провода одновременно.

Часто, для повышения надёжности, опытные электрики сгибают жилу в петлю, продевают в неё предварительно отвинченный болт и снова его закручивают.

Несмотря на то, что нижняя контактная пластина часто имеет U-образную форму, ограничивающую свободное пространство для помещаемого туда проводника, всё же не следует зажимать там многожильные провода, из-за вероятности повреждения жилок об острые грани.

Разновидности колодок с пластинами

К тому же, на прижимной пластине, для лучшего сцепления с металлом жилы делают специальные насечки, которые могут повредить тонкие проводки.

крепление проводов в контактной колодке

Для предотвращения самопроизвольного откручивания винта применяется специальная шайба – гровер.



шайба для клеммы

Поскольку существует возможность случайного касания пальцами открытых контактов, данные колодки дополнительно защищают съёмной пластиковой крышкой.

Контактные колодки с крышками

Недостатки колодок

Из механики известно, что главный враг винтового соединения – это вибрация, из-за которой прижимающая сила открутившегося болта может ослабнуть настолько, что винт иногда откручивается полностью.

Может показаться, что клеммные колодки в распределительной коробке находятся в полном покое, и не подвержены вибрационным воздействиям. На самом деле, человеческое жильё находится в пространстве, наполненном различными вибрациями природного и техногенного характера – особенно это ощущается в большом городе.

Нагрев и перегрузка в винтовой клеммной колодке из-за плохого контакта

Другое негативное свойство материалов, ухудшающее характеристики винтовых соединений – это текучесть металлов. Под давлением прижимного винта или пластин молекулы металла проводника растекаются в стороны, подобно пластилину, если на него сильно надавить.

В отношении электротехнических металлов – меди и алюминия данный процесс измеряется микронами в сутки, но это происходит, и соединительная прижимная сила ослабевает.

Поэтому, из-за данного свойства и упомянутой вибрации, используя выше описанные клеммники для соединения проводов, необходимо помнить, что винты нужно периодически подтягивать хотя бы раз в год, иначе уменьшающаяся площадь контакта приведёт к увеличению его сопротивления и сопутствующего нагревания.

Поскольку нагрев металла ухудшает его проводимость, тепловыделение возрастает и в моменты пиковых нагрузок может возникнуть искрение, подвергающее коррозии контактирующие поверхности, что в конечном результате приводит к перегреву провода у точки контакта и даже возникновению дуги.

Изоляция фиксацией

Пусть клеммные колодки не столь надёжны как пайка, электросварка или опрессовка гильзами, но в отличие от данных способов, одновременно с монтажом проводов происходит их изоляция.

Также для соединения можно использовать наконечники для более надежного контакта многожильных проводов

Будь то скрутки, спайки или гильзы – их всегда нужно дополнительно изолировать, и размещать так, чтобы в процессе эксплуатации изоляционный материал не повредился, и токонесущие части не соприкоснулись.

В случае применения колодок, помимо диэлектрического материала на котором держатся клеммовые соединения, оголённые провода также изолируются друг от друга благодаря жёсткой фиксации их в пространстве, не дающей им соприкасаться.

Многополюсная клеммная колодка винтовая MK/3/4 WEIDMULLER (0274020000)

Напряжение, класс B (UR)	300 V
Напряжение, класс D (UR)	600 V
Напряжение, разм. B	20 A
Разм. провода Заводская электропроводка, макс. (UR)	12 AWG
Разм. провода Заводская электропроводка, мин. (UR)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (UR)	12 AWG
Разм. провода Электропроводка полевого уровня, мин. (UR)	22 AWG
Сертификат № (UR)	E60693
Ток, разм. D	5 A
Величина момента затяжки для электрической отвертки, тип DMS	1
Вид соединения	Винтовое соединение
Диапазон зажима, макс.	4 mm sp2;
Диапазон зажима, мин.	0,33 mm sp2;
Длина зачистки изоляции	5 мм
Зажимной винт	M 2,5
Калибровая пробка согласно 60 947-1	A2
Количество соединений	8
Момент затяжки, макс.	0,45 Nm
Момент затяжки, мин.	0,4 Nm
Направление соединения	боковая
Поперечное сечение подключаемого провода AWG, макс.	AWG 12
Поперечное сечение подключаемого провода AWG, мин.	AWG 22
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого провода, гибкого, мин.	0,5 mm sp2;
Сечение подключаемого проводника, тонкопроволочного, макс.	2,5 mm sp2;
Сечение подсоединяемого провода, скрученный, макс.	2,5 mm sp2;
Сечение подсоединяемого провода, скрученный, мин.	1,5 mm sp2;
Сечение соединения проводов, твердое ядро, макс.	4 mm sp2;
Сечение соединения проводов, твердое ядро, мин.	0,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1,5 mm sp2;
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm sp2;
Температура при длительном использовании, мин., °C.	-60
Диапазон размеров зажимаемых проводников, измерительное соединение, мин. мм	0,33
Размер лезвия, мм.	0,6 x 3,5
Величина момента затяжки для электрической отвертки, тип DMS	1
Температура при длительном использовании, макс., °C.	130
Масса нетто, г.	14,66
Номинальный ток на соединение, А.	24
Ток при макс. проводнике, А.	24
Степень загрязнения	3
Диапазон размеров зажимаемых проводников, измерительное соединение, макс. мм	4
Номинальное напряжение, В.	400
Длина зачистки изоляции, мм	5
Класс пожаростойкости UL 94	5VA
Количество соединений	8
Сертификат соответствия	CFAT_MK 3_2.pdf
Декларация соответствия	DE_PT1411_20160418_244_ISSUE01.pdf
Материал изоляции	KrG
Зажимной винт	M 2,5
Вид соединения	Винтовое соединение
Исполнение	Для монтажных реек
Монтажная рейка	Монтажная панель
Вид монтажа	Непосредственный монтаж
Проверенное на взрывозащищенность исполнение	Нет
Цвет	Умеренно желтый
Высота, мм	35,75
Ширина, мм	36

Клеммная колодка для проводов: разновидности, конструкция

При монтаже электропроводки, особенно в распределительных шкафах, возникает необходимость упорядочить разводку проводов. Для этого применяются клеммные колодки.

Кроме аккуратности и безопасности, такой способ монтажа дает возможность в любой момент оперативно отключить выбранную линию (например, для ремонта), без необходимости обесточивания всей системы. Существуют различные виды электрических клеммных колодок, однако при их производстве должны соблюдаться определенные стандарты. Правила устройства электроустановок предписывают руководствоваться ГОСТ 17557–88 «Колодки клеммные светотехнические». Есть и иные стандарты, в том числе международные (ISO, IEC, ITU, SA, CE и прочие).

Важно! При подборе оборудования, удостоверьтесь в наличии сертификата производителя. Информацию можно запросить у продавца (в технической документации), или увидеть маркировку на корпусе.

Соответствие стандартам нужно не только для соблюдения норм ПУЭ, от этого зависит ваша безопасность.

Основные требования к конструкции клеммников

Так или иначе, требования к надежности и электрическим характеристикам прописаны в различных стандартах.

1. Стойкость к нагреву определяется материалом несущего корпуса. Он должен быть негорючим. Контактные группы в процессе эксплуатации могут нагреваться до высоких температур (особенно, если контакт плохой, или имеет место превышение допустимой нагрузки). В этом случае не должен возникать очаг горения.
2. При нагреве, корпус не должен менять прочностных характеристик. Если тепловые зазоры не обеспечивают удержание контактных групп в посадочных гнездах, такие изделия использовать нельзя.
3. Защитные крышки (при их наличии) не обязательно выполняются из негорючих материалов. Тем не менее, материал не должен поддерживать горение.
4. Прочностные характеристики должны обеспечить фиксацию клемм при нормальном силовом воздействии (при затягивании винтовых зажимов пластины остаются на месте).
5. Любые типы зажимов обеспечивают надежную фиксацию проводов без предварительной подготовки (лужение, использование наконечников, формирование колец).
6. Длина контактных пластин исключает прикосновение вводимых проводников. Это делается для противодействия электрохимической коррозии (например, медь + алюминий).
7. На маркировке должна быть информация о диаметре проводников, типе тока, предельном значении напряжения.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

3. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
4. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

5. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

6. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Разновидности клеммных колодок по способу крепления проводника

1. Винтовые клеммники выпускаются в двух форм-факторах: классические накидные и зажимные.

• Классические представляют собой соединение винт-гайка. В качестве гайки выступает собственно контактная пластина. Неподготовленный проводник для такой колодки не подходит: необходимо установить на конце клемму, либо сформировать кольцо. Применяются в основном в распределительных коробках для разводки проводов в помещениях. Более продвинутая конструкция имеет прижимную шайбу-пластину, под которую можно завести неподготовленный конец кабеля.

• Зажимные колодки представлены в виде неподвижного хомута, в котором с помощью винта зажимается кабель: либо в виде подвижного хомута, который подтягивается винтом к контактной площадке. Существенный недостаток — проводник находится под давлением, и может деформироваться (особенно это касается алюминиевых жил). В результате контакт ослабевает. Такие колодки требуется подтягивать хотя бы раз в год. Также винтовые соединения могут ослабнуть от вибрации.

2. Быстрозажимные колодки лишены недостатков винтового соединения, концы проводников крепятся более надежно. Наибольшее распространение получили изделия фирмы WAGO, фактически так называют любые колодки такого типа. Также выпускаются в двух вариантах:

• PUSH WIRE (неразъемные одноразовые). При введении провода в отверстие, он зажимается. Извлечь его оттуда невозможно: колодка будет разрушена. При этом, контакт получается более надежным, чем на клеммниках многоразового применения. Их применяют после тщательной проверки правильности разведения кабелей. Для возможной коррекции рекомендуется оставлять запас несколько сантиметров провода.

• CAGE CLAMP (многоразовые). Зажим проводника производится рычагом. Преимущество в том, что можно использовать контактор повторно. Недостаток — зажимной механизм не может обеспечить надежный контакт.
• Тем не менее, подобные колодки быстро набирают популярность, особенно в бригадах электриков, занимающихся подключением многоквартирных домов.

Разновидности клеммных колодок по расположению контактов

Самая простая колодка — это металлическая рейка с рядом контактных зажимов. Предназначена для объединения множества проводов с одним номиналом. Например, нулевая шина или заземление.

Основной провод приходит на один из винтовых зажимов, и вся колодка приобретает необходимый потенциал.

Проходной тип предназначен для линейного соединения проводов. Часто применяется для сращивания разных металлов (медь и алюминий).

Есть и другая разновидность проходного клеммника.

Главный принцип — параллельные проводники разделены диэлектриком.

Барьерные колодки похожи на проходные, но в них защита от замыкания соседних проводов реализована надежнее. Диэлектрик выходит за плоскость контакта, дополнительно защищает колодку от случайного короткого замыкания (например, падения на клеммы токопроводящего элемента).

Где купить

Максимально быстро приобрести колодки можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Итог

Универсальных клеммников не бывает. Для каждой задачи выбирается необходимая колодка: по электрическим параметрам, прочностным характеристикам, и, разумеется, простоте установки.

Поэтому перед походом в магазин, следует составить схему электропроводки, и обозначить необходимое количество и тип колодок.

Видео по теме

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

• первая цифра указывает на максимально возможное сечение проводника для подключения

• вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

• во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

• с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

• с диодами

• с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

• двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

• самозащелкивающиеся

• под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.

Пломбировка клемм

Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.

Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.

Как правильно выбрать и заказать

Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.

Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.

Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.

Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.

Каталог клемм ABB — скачать.

Каталог клемм Klemsan — скачать.

Каталог клемм Феникс контакт — скачать.

Статьи по теме

Клеммные колодки винтовые: как пользоваться . Преимущества.

Многие электромонтажники при прокладке электропроводки в доме и подключении токопроводящих жил к распределительным щиткам по старинке пользуются таким простым народным средством соединения проводов и кабелей, как скрутка. Однако, даже по ПУЭ (правила устройства электроустановок) такой метод соединения запрещен.

Есть же 4 разрешенных метода, которые обеспечивают 100-процентную безопасность:

• пайка;
• сварка;
• опрессовка;
• зажим.

Зажимы для проводов — это клеммные колодки или клеммники. Если вас интересуют клеммники винтовые, то тут вы сможете заказать продукцию от ведущих мировых производителей.

Клеммники винтовые

Клеммные колодки винтового типа являются самым распространенным типом, так как просты в применении и обладают высоким уровнем надежности. Они идеально подходят для соединения проводов с медными жилами. А вот в случае с алюминием их использование не рекомендуется, так как алюминиевые жилы могут поломаться при скручивании.

Монтаж клеммной колодки винтового типа не составит проблем даже людям, которые далеки от электрики. Пользоваться ими очень легко:

• подберите клеммник необходимого размера;
• вставьте внутрь жилы зажимаемых проводов;
• затяните винт.

К недостатку можно отнести такой факт, что соединить три или более кабеля нельзя. В мерах техники безопасности винт нужно затягивать с усилием, однако помните, что чрезмерно приложенное усилие может повредить провод. Примерно 1-2 раза в год нужно проверять качество соединения и при необходимости затягивать винты.

Безопасность прежде всего

Современная промышленность выпускает большое количество видов клеммных колодок. Есть, к примеру, образцы с предохранителем для дополнительной защиты сети от перегрузок и скачков напряжения.

К преимуществам винтовых клеммников можно отнести:

• надежность контакта;
• долговечность;
• простота.

Чтобы избежать ударов током, необходимо придерживаться простых правил при коммутации. Прежде всего, изоляцию удаляют с помощью специального инструмента, а не ножа, так как ножом можно повредить сердечник. Во-вторых, оголенные жилы очистите от следов окисления, потому что из-за окисления контакт будет недостаточно надежным и в месте соединения возможно появление искр и утечек. В-третьих, провода требуется соединять таким образом, чтобы оставался запас. Не забывайте регулярно проверять качество соединения.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Какие бывают клеммные колодки — фото и видео подключения клемм и советы по выбору производителя

Использование клеммных колодок – это лучший способ упорядочить разводку проводов. Именно такие электротехнические элементы, как клеммники, гарантируют надёжность и долговечность проводки в целом.

Краткое содержимое статьи:

Особенности и преимущества клеммных колодок

Клеммные соединения представляют собой пару или несколько пар контактов, расположенных в колодке. Именно она обеспечивает отсутствие необходимости в скручивании проводов. Как видно на фото клеммной колодки, в ней две пары проводников объединены общим контактом. Крепление жил происходит внутрь соединителя.

Важный момент – клемма должна соответствовать напряжению. Если конструкцию подобрать неграмотно, то она может не выдержать нагрузки. На сегодняшний день клеммы применяются довольно часто.

Достоинства:

• Аккуратность.
• Безопасность.
• Возможность в любой момент времени отключить необходимую линию, не обесточивая всю систему.
• Надёжность.
• Простота использования.
• Терпимость к ошибкам при монтаже схемы.
• Финансовая доступность.

Классификация клеммных колодок

Клеммы применяют в самых разных областях электромонтажа. Сегодня можно встретить клеммные соединения не только для отдельных пар проводников, но и колодки, предназначенные для создания системных пар разных уровней.

В зависимости от назначения, клеммные колодки делят на элементы, используемые для:

• соединения между собой проводов;
• печатной платы;
• DIN-рейки;
• кросс-модулей.

Кроме того, клеммы могут отличаться по числу рядов и по способу их зажима.

Типы клеммных колодок

Разъёмные. Помимо основного разъёма, предназначенного для крепления проводов, в таких конструкциях есть разъём для подсоединения к другим клеммам.

Винтовые. В винтовых клеммных колодках базовым элементом для фиксации проводов является винт.

Нажимные. Фиксация проводов происходит внутри колодки, а закрепление – посредством нажатия на рычаг. Соединение получается быстроразъёмные.

Барьерные. Подобный вид колодок считается самым устойчивым к большим токовым нагрузкам. Их применяют в сети с повышенным значением напряжения.

Проходные. Позволяют произвести два параллельных подключения на одной клеммной конструкции.

Пружинные. Пружинные клеммные колодки по своему исполнению схожи с нажимными. Это неразъёмные конструкции, в которых крепление провода происходит внутри конусной цанги. Хотя в отдельных моделях размыкание предусмотрено. Но такие клеммы нельзя применять повторно.

Отдельно стоит отметить клеммные колодки с предохранителем. Также существуют клеммы с защитой от взрывания.

Виды клеммников в зависимости от материала корпуса

Корпус клеммы может быть:

Керамическим. У керамики множество плюсов и всего один минус — хрупкость

Полипропиленовым. Полипропилен характеризуется прочностью, пластичностью, устойчивостью к механическим нагрузкам и вибрациям. Другое достоинство – отсутствие трещин при деформации. Недостаток – температурные и диэлектрические показатели оставляют желать лучшего.

Полиамидным. Полиамид – это материал, преимущества которого – прочность, негорючесть, устойчивость к внешним нагрузкам. Минус – дороговизна.

Карболитовым. Отличные диэлектрические характеристики, негорючесть, устойчивость к статическим нагрузкам и вибрации – это всё плюсы. Недостаток – низкая ударостойкость.

Поливинилхлоридным. Преимущества ПВХ – негорючесть, прочность, низкая стоимость. Минус – деформация при высокой температуре.

Также можно встретить клеммники из текстолита или эбонита. Но из-за их высокой стоимости, применяются они довольно редко и лишь для определённых проектов.

Производители

Большое значение отводится компании-изготовителю. Известная марка служит своеобразной гарантией качества изделия. Поэтому не стоит экономить. Колодки от недобросовестных производителей могут расплавиться и привести к замыканию проводки.

Самыми популярными компаниями, занимающимися выпуском клемм, являются WAGO Kontakttechnik и Phoenix Contact.

В заключение отметим, что такие понятия, как клеммная колодка и универсальность, несовместимы. Каждая отдельная ситуация требует индивидуального выбора клеммника с учётом электрических и прочностных показателей. Поэтому, прежде, чем идти за покупкой клеммного соединения, нужно озаботиться составлением схемы проводки, определиться и высчитать требуемое число и тип клемм.

Фото клеммных колодок

Вам понравилась статья? Поделитесь 😉

Винтовая клемма

Клемма – это устройство, предназначенное для подключения проводов (между собой, к потребителю, к источнику, прочее). Монтажные соединительные клеммы позволяют произвести быстрое соединение с минимумом прикладываемых усилий. При этом все провода будут четко упорядочены в клеммной колодке, предоставляя простой доступ к каждому из них. Сама же колодка может располагаться в распределительной коробке, выступая прекрасной альтернативной традиционным скруткам.

Основное предназначение клемм

Соединительные клеммы, помимо упрощения процесса монтажа, служат также для улучшения пожарной безопасности, так как клеммная колодка изготавливает из материалов, не поддерживающих горение. Помимо того, такой способ монтажа позволяет безопасно соединять между собой проводники из разных материалов. Так, известно, что нельзя делать скрутки из алюминиевого и медного проводов, так как со временем происходит окисление металлов. Подключенные же через колодку проводники не контактируют между собой напрямую.

Закрепленные в клеммах проводники менее подвержены потере контакта от различного рода вибраций. Сама колодка, четко зафиксированная на стойке, либо в коробке, также увеличивает надежность соединения. Большинство выпускаемых моделей колодок позволяет замерять параметры цепи без её обрыва – для этого есть специальные контактные площадки.

Типы клемм

По конструктивному исполнению клеммы можно разделить на винтовые, пружинные и ножевые. На данный момент винтовая клемма остается абсолютным лидером по частоте использования, хотя в последнее время стала вытесняться более продвинутыми вариантами. На стороне винтового решения простота, дешевизна и понятность конструкции.

Для изготовления колодок с винтовыми клеммами зачастую используют следующие материалы: полипропилен, полиэтилен, полиамид, поликарбонат, карболит. Иногда применяются и другие материалы, но значительно реже.

1. Полиамидные колодки. Могут быть задействованы для соединения сразу нескольких проводников. Диаметр сечения до 35 мм. Материал позволяет считать рабочими в данном случае температуры в диапазоне от -40 до 120 градусов Цельсия. Напряжение до 440 В. Модели данного типа стойки к воздействию многих агрессивных веществ.
2. Карболитовые колодки. Диаметр сечения до 25 мм. Контакты обычно выполнены из луженой латуни, есть металлические дополнительные зажимы. Напряжение до 600 В. Обычно модели данного типа поставляются с прозрачной крышкой, которая полностью закрывает фронтальную часть колодки.

Зачастую при продаже того или иного вида винтовых клемм материал колодки не указывается. В целом это не столь важный показатель на практике, хотя он и может выступать первоочередным при использовании в высоконагруженных сетях, либо в других особых условиях эксплуатации. Винтовые клеммы используются повсеместно, как при прокладке действительно масштабных электросетей, так и для банального подключения люстры в доме.

Ключевые факторы при выборе

При выборе той или иной модели колодки с винтовыми клеммами следует обращать внимание на следующие параметры:

• рабочее напряжение и сила тока,
• пиковая сила тока,
• минимальное и максимальное сечение проводника,
• число контактов в колодке,
• диапазон рабочих температур,
• используемый для клемм металл,
• цвет и форма колодки.

При использовании винтовых клемм следует помнить, что винт при зажимании создает значительное прижимное усилие. Хрупкие провода, изготовленные, например, из алюминия, могут трескаться от такого давления. К тому же, низкокачественные клеммы имеют свойство раскручиваться со временем, что может привести к нежелательным последствиям. Поэтому по прошествии времени винты рекомендуется поджимать, или же можно приобрести специальные модели с подпружинивающими шайбами, которые будут компенсировать данный эффект.

Полное руководство по выбору клеммной колодки

Что такое клеммная колодка?

Клеммная колодка состоит из модульного корпуса с изолированным корпусом, который соединяет два или более проводов вместе. Клеммные колодки, также называемые клеммными соединителями, соединительными клеммами или винтовыми клеммами, используются в широком спектре приложений, где требуется безопасное подключение электрических систем. Они идеально подходят для проектов, требующих надежных, хорошо организованных и полупостоянных проводных соединений, которые можно легко заменить для проверки или ремонта в полевых условиях.

Типы клеммных колодок

Существуют различные типы клеммных колодок, которые можно использовать в конструкции. Вот некоторые из наиболее распространенных:

Крепление на печатную плату

Часто называемые клеммными колодками «евростиль» или «провод-плата», клеммные колодки для монтажа на печатную плату вставляются в модуль, где зажим фиксирует провод в корпусе. Затем корпус припаивается к печатной плате в общих посадочных местах. Клеммные колодки для монтажа на печатную плату могут быть одно-, двух- или многоуровневыми модулями.

Барьерные полосы

Эти клеммные колодки имеют винтовой зажим, где к проводу прикрепляется кольцевая или плоская клемма, которая затем вставляется на винт и затягивается в корпус. Барьерные полосы обычно используются там, где возникает проблема вибрации.

Проходной

Проходные клеммные колодки используются для соединения двух проводов друг с другом при подключении проводов. Этот тип клеммной колодки имеет один входной и один выходной контакт, через которые два разных провода подводятся к противоположным сторонам корпуса.Как и версии для монтажа на печатную плату, это могут быть одно-, двух- или многоуровневые модули.

Основные электрические соображения клеммной колодки

При проектировании системы, в которой будет использоваться клеммная колодка, вы, вероятно, будете знать общие требования к напряжению и току вашей системы. Хотя это очень важно, есть и другие факторы, которые следует учитывать при разработке, как подробно описано ниже.

Текущий рейтинг

Номинальный ток часто является наиболее важным параметром, который следует учитывать при проектировании клеммных колодок.Текущий рейтинг основан на проводимости клемм, площади поперечного сечения и соответствующем тепловыделении. Работа при слишком высоком токе может вызвать перегрев и повреждение клеммной колодки, что приведет к серьезным проблемам с безопасностью. Лучше всего использовать клеммную колодку, рассчитанную не менее чем на 150% от максимального тока, ожидаемого в системе.

Номинальное напряжение

Номинальное напряжение частично определяется диэлектрической прочностью и шагом корпуса клеммной колодки.Максимальное системное напряжение приложения должно быть меньше номинального напряжения. Любые скачки напряжения в системе также следует оценивать при выборе клеммной колодки.

Количество полюсов

Количество отдельных цепей в клеммной колодке также известно как количество полюсов. Это может быть всего один полюс или до 24 полюсов, в зависимости от того, сколько отдельных цепей необходимо для конкретного применения.

Шаг

Шаг клеммной колодки определяется как межосевое расстояние от одного полюса до другого.Шаг соединителя часто определяется общим номиналом клеммной колодки, где учитываются такие факторы, как напряжение / ток, путь утечки и зазор. Обычные промышленные шаги будут составлять, помимо прочего, 2,54 мм, 3,81 мм, 5,0 мм и 7,62 мм.

Размер провода / Тип

Минимальный и максимальный размер провода, который может принимать клеммная колодка, зависит от номинального напряжения / тока. Помимо проверки того, что используемые провода физически входят в клеммную колодку, следует также учитывать тип провода.Многожильный или многожильный провод обычно используется для винтовых клемм, а одножильный — для вставных клеммных колодок. В Северной Америке размер провода указывается в единицах американского калибра провода (AWG).

Основные механические аспекты клеммной колодки

Помимо электрических факторов системы, при проектировании клеммной колодки необходимо учитывать механические ограничения и ограничения. Ключевыми особенностями, которые следует учитывать, являются любые механические ограничения на корпус конструкции, которые могут повлиять на общую площадь основания, ориентацию и доступность соединений.Механические изменения корпуса могут включать в себя, помимо прочего, следующее.

Ориентация ввода провода

Клеммные колодки

доступны в трех распространенных ориентациях: горизонтальном, вертикальном и 45 °. Горизонтальный и вертикальный также известны как 90 ° и 180 ° соответственно. Ориентация проводов часто может определяться физическими ограничениями в общей конструкции, которые делают один вариант более осуществимым, чем другой.

Горизонтальная (90 °), вертикальная (180 °) и 45 ° ориентация

Метод закрепления троса

Способы крепления проводов в корпусе клеммной колодки обычно выполняются тремя основными типами: винтовой зажим, нажимная кнопка или вставной.

• Винтовая клемма
  Винтовые клеммы или клеммные колодки винтового типа закрепляют провод против проводника в клеммной колодке, затягивая винт, закрывающий зажим.
• Кнопочная кнопка
  Клеммные колодки с кнопочной панелью фиксируют провод против проводника с помощью пружинного зажима, который открывается при нажатии кнопки. При отпускании кнопки пружина зажимается на проволоке.
• Push-In
  Подобно кнопке с пружинным зажимом, вставная клеммная колодка позволяет вдавить провод непосредственно в корпус без использования кнопки для размыкания пружины.

Типы клеммных колодок с винтовыми, кнопочными и вставными клеммами

Тип модуля

Модули клеммных колодок

могут быть выполнены в виде частей, которые соединены друг с другом, или в отдельных корпусах. Модули клеммных блоков с блокировкой обычно имеют 2- и 3-полюсные версии. С этими двумя размерами разработчик может достичь любого необходимого количества полюсов, просто соединив модули вместе.

Цельные клеммные колодки сконструированы таким образом, что все полюса находятся в одном корпусе.Это типично для съемных корпусов, в которых невозможно собрать несколько частей. Другие применения включают сильноточные или высокотемпературные версии, где один корпус будет более прочным.

Блокировка и цельные клеммные колодки

Метод подключения провода к корпусу

Хотя в большинстве разъемов клеммных колодок провода вставляются непосредственно в корпус, есть несколько вариантов, в которых используются ответные пары, которые можно соединять вместе. Эти съемные клеммные колодки по-прежнему имеют провода, вставленные в корпус, но с дополнительным преимуществом модульного корпуса, который может быть вставлен непосредственно в фиксированный корпус на печатной плате.Это упрощает конструкции, в которых основные соединения необходимо часто отключать без отключения всех отдельных проводов.

Съемные клеммные блоки используют вилку и розетку для подключения

Класс безопасности

Клеммные блоки

обычно сертифицированы и / или разработаны в соответствии со стандартами безопасности UL и / или IEC и состоят из материалов, которые имеют рейтинг воспламеняемости, соответствующий UL94V-0. Рейтинги UL и IEC могут отображаться в таблице с разными значениями. Это связано с тем, что каждое агентство использует разные стандарты и требования, которым должна соответствовать клеммная колодка. При выборе клеммной колодки вам нужно знать общие требования к безопасности вашей системы и убедиться, что номинальные характеристики клеммной колодки им соответствуют.

Другие конструктивные особенности

Чтобы упростить сборку или обслуживание для пользователя, можно изменить цвет корпуса или специальную маркировку, чтобы помочь различать различные соединения клеммной колодки. Это особенно полезно для более сложных систем, в которых используется несколько проводов и цепей, размещенных в централизованном месте.

Также необходимо учитывать рабочую температуру оконечной системы, чтобы знать, потребуется ли клеммная колодка с высокими температурами.

Заключение

Несмотря на то, что при проектировании всей системы необходимо учитывать множество факторов, клеммные колодки являются оптимальным решением для сложных соединений электрических систем. Благодаря разнообразию цветовых вариантов и конфигураций клеммные колодки CUI Devices предлагают широкий выбор вариантов для решения ваших задач при проектировании проводов и плат.

Дополнительные ресурсы

---

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу [email protected]

Pololu — Стекируемые винтовые клеммные колодки

Эти клеммные блоки имеют клеммы, которые удерживают и освобождают провода с помощью простой регулировки винта, что позволяет легко выполнять временные подключения к печатной плате.Блоки с 2 и 3 контактами имеют выступ с одной стороны и прорезь с другой, что позволяет им скользить и фиксироваться вместе, образуя полосы произвольной длины с шагом 3,5 мм или 5 мм. Каждый клеммный блок доступен в двух ориентациях: боковой и верхний.

Доступны альтернативы с вариациями этих параметров: ориентация расстояния между выводами Выбрать вариант…

Следующее короткое видео дает краткий обзор того, как установить эти клеммные блоки на наши платы:

Сравнить все товары в этой категории

Продукты в категории «Стекируемые винтовые клеммные колодки»

Эти винтовые клеммы с боковым входом имеют шаг 5 мм (0.197 ″) . Каждый блок имеет две клеммы для зачищенных концов проводов 22–14 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 250 В, 16 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с боковым входом имеют шаг 5 мм (0,197 ″) . Каждый блок имеет три клеммы для зачищенных концов проводов 22–14 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 250 В, 16 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с верхним входом имеют шаг 5 мм (0,197 ″) . Каждый блок имеет две клеммы для зачищенных концов проводов 22–14 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 250 В, 16 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с верхним входом имеют шаг 5 мм (0,197 ″) . Каждый блок имеет три клеммы для зачищенных концов проводов 22–14 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 250 В, 16 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с боковым входом имеют шаг 3,5 мм (0,138 ″) . Каждый блок имеет две клеммы для зачищенных концов проводов 24–18 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 125 В, 10 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с боковым входом имеют шаг 3.5 мм (0,138 ″) . Каждый блок имеет три клеммы для зачищенных концов проводов 24–18 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 125 В, 10 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с верхним входом имеют шаг 3,5 мм (0,138 ″) . Каждый блок имеет две клеммы для зачищенных концов проводов 24–18 AWG, и блоки могут скользить вместе, образуя более длинные полоски.Они рассчитаны на 125 В, 10 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Эти винтовые клеммы с верхним входом имеют шаг 3,5 мм (0,138 ″) . Каждый блок имеет три клеммы для зачищенных концов проводов 24–18 AWG, и блоки могут скользить вместе, образуя более длинные полоски. Они рассчитаны на 125 В, 10 А (UL) и поставляются в упаковках по штуки по четыре штуки .

Электрические клеммные колодки в промышленной автоматизации

Введение

Ожидается, что к 2022 году объем стационарной автоматизации достигнет 120 миллиардов долларов США.В мире автоматизации производства постоянно предпринимаются попытки управлять несколькими процессами под контролем.

Таким образом, массовому производству способствует повышение качества продукции и сокращение времени. Наличие надлежащего электронного оборудования, расположенного в шкафу управления, имеет решающее значение.

Клеммные колодки — важная часть процесса. Они помогают реализовать распределение сигналов и безопасное энергоснабжение, и важно знать больше о том, как они работают и когда их использовать.

Продолжайте читать, чтобы узнать все, что вам нужно знать о клеммной колодке проводов.

Что такое клеммные колодки

Клеммная колодка — это модульная изолированная колодка, которая соединяет два или более проводов вместе. На заводах используются клеммные колодки для закрепления и / или заделки проводов.

В своей основной форме клеммные колодки состоят из нескольких отдельных клемм, которые расположены в длинной полосе. Клеммная колодка наиболее удобна для подключения проводки к земле.

Сегодня используются сотни миллионов клеммных колодок, и каждый день устанавливается все больше.

Преимущества клеммных колодок

Самым большим преимуществом клеммных колодок является стоимость. Они дешевле по сравнению с другими типами разъемов.

Клеммные колодки также могут сэкономить время, поскольку процесс подключения проводов не такой сложный, как некоторые другие. В большинстве хорошо оборудованных магазинов можно легко подключить провода с помощью клеммной колодки, просто сняв с них изоляцию.

Уменьшить пространство

Инвестируя в многоуровневые клеммные колодки, вы можете уменьшить пространство панели до 50%.Это потому, что многоуровневые блоки содержат несколько уровней схем с одним блоком.

Повышение безопасности

Клеммные колодки повышают безопасность за счет заземления, изоляции и защиты других компонентов в электрической цепи. Клеммные колодки доступны с безопасными для пальцев соединениями для предотвращения поражения электрическим током.

Кроме того, клеммные колодки могут использоваться в качестве контрольных точек, что повышает безопасность схемы.

Простая установка

Затем их можно установить с помощью отвертки. Они также обеспечивают быстрое подключение / отключение, что помогает как при обслуживании, так и при поиске и устранении неисправностей.

Электрическая клеммная колодка используется для подключения электрических выключателей и розеток к электросети.

Изготовлен из медного сплава

Большинство корпусов клемм состоит из медного сплава с таким же коэффициентом расширения, что и провод, предназначенный для использования. Использование одного и того же коэффициента расширения помогает предотвратить расшатывание из-за разной степени расширения.

Также уменьшает коррозию, вызванную электролитическим действием между двумя разными металлами.

Недостатки клеммных колодок

Самым большим недостатком клеммных колодок является то, что провода могут отсоединяться от них в случае вибрации или толчков. Даже хорошо закрепленные соединения уязвимы для ослабления.

Всегда проверяйте соединения перед внедрением. Убедитесь, что он может противостоять условиям, в которых его заставляют.

Клеммные колодки также иногда слишком велики для тех областей, где они необходимы. Они часто являются лучшими вариантами там, где используется внутренняя и второстепенная проводка.

Типы конструкций клеммных колодок

Клеммные колодки можно классифицировать как по их структуре, так и по типу устройства.

Типы устройств

Клеммные колодки можно сгруппировать по типу подключаемого устройства или по приложению.

1. Блоки отключения позволяют легко отключить цепь с помощью рубильника без необходимости отсоединять какие-либо провода. Блок переключателей — это еще одно их название.

2. Держатели предохранителей помогают соединять вместе множество устройств, в которых используются несколько предохранителей.В случае короткого замыкания затрагиваются только участки проводки, подключенные к держателю предохранителя.

3. Клеммы цепи заземления системы или компоненты заземления. Они могут быть вставлены в блок и обычно взаимозаменяемы со стандартными клеммными колодками.

4. Блоки ввода / вывода позволяют устройствам и контроллерам обмениваться данными друг с другом.

5. Блоки распределения питания заканчивают силовые кабели.

6. Блоки датчика / исполнительного механизма используются для работы с такими устройствами, как фотоэлектронные датчики и датчики приближения, которые имеют три или четыре провода.

7. Блоки термопар соединяют термопары. Они также обеспечивают надежные металлические соединения для измерения температуры.

Типы конструкций

1. Проходная клемма с одинарной подачей

Самый простой тип клеммной колодки — это продукты с одинарной подачей. Они используются для двухпроводного соединения

.

Клеммные блоки с одинарным питанием имеют один выходной и один входной контакт. Два отдельных провода подведены к каждой стороне клеммной колодки.Затем они связаны в его корпусе.

2. Двухуровневый

Двухуровневые клеммные блоки используют два уровня контактов. Это помогает упростить электромонтаж и сэкономить место.

Часто в многоуровневых продуктах используется перемычка для соединения одного уровня контакта с другим. Это увеличивает гибкость схемы.

3. Три уровня

Клеммные колодки третьего уровня такие же, как двухуровневые продукты, но с дополнительным уровнем контактов. И, как двухуровневые клеммные колодки, они могут быть соединены перемычкой.

4. Клеммные колодки высокой плотности

Клеммные колодки высокой плотности разработаны с учетом требований производителей оригинального оборудования. Они просты в установке, а большие маркировочные полосы могут быть помечены вручную или напечатаны на заказ, чтобы обеспечить быструю и точную идентификацию клемм.

Характеристики клеммной колодки

Некоторые клеммные колодки имеют одну или несколько специальных функций.

Съемные клеммные колодки

Со съемными клеммными колодками соединения проводов позволяют разорвать цепь без следующего: определенным образом можно отключить питание сразу всей группы клемм, просто вынув одну вилку.

Стекируемые клеммные колодки

Для экономии места штабелируемые клеммные колодки можно устанавливать рядом друг с другом. Обычно это устройства, монтируемые на DIN-рейку.

Световой индикатор

Некоторые клеммные колодки оснащены световым индикатором. Этот светодиод (LED) проверяет, течет ли ток через устройство.

Диод

Клеммные колодки с диодами между цепями позволяют проводить испытания ламп. Они также обеспечивают защиту от обратной полярности.

Ориентация и характеристики

Клеммные колодки обычно бывают трех разных углов входа проводов:

• 45 °
• 90 ° (по горизонтали)
• 180 ° (по вертикали)

Известно, как провод прикрепляется к блоку. как контакт, положение, путь или полюс. При покупке клеммных колодок важно знать количество контактов, чтобы оно соответствовало количеству проводов, необходимых для применения.

Шаг контакта напрямую зависит от количества контактов и выражается в миллиметрах.Это расстояние между каждым контактом, измеренное от центра каждого отверстия или отверстия.

Инструкции по установке ввинчиваемой клеммной колодки

После того, как вы узнаете точный тип клеммной колодки и приобрели ее, пора ее установить. Перед установкой выключите все электрическое оборудование из соображений безопасности.

Если у вас ввинчиваемая клеммная колодка, снимите небольшое количество изоляции с конца проводки клеммной колодки. Обычно один дюйм подходит, но может зависеть от используемого компонента.

Отвинтите стопорный винт клеммной колодки. Затем вставляем проволоку в отверстие.

Осторожно затяните винт

Осторожно затяните винт на месте. Важно полностью затянуть провод, потому что в противном случае он нагреется и оплавит изоляцию. Это могло вызвать пожар.

Безопасное разъемное соединение

После того, как вы разместили клеммную колодку, проложите к ней электрические провода. Затем подключите штекерный терминал к гнезду порта.

Затем сильно нажмите, чтобы обеспечить надежное соединение, которое не ослабнет из-за движения.

Оборудование для проверки безопасности

После выполнения всех подключений к клеммным колодкам пора проверить оборудование, чтобы убедиться, что оно работает правильно. Чрезвычайно важно все протестировать, чтобы убедиться, что все работают в безопасной среде.

Не забудьте проверить клеммную колодку, а также соединения, чтобы убедиться в отсутствии чрезмерного нагрева.

Проверьте провода, чтобы убедиться, что они надежно закреплены.

Монтажные клеммные колодки

Большинство клеммных колодок привинчиваются к панели, закрепляются на металлической рейке или устанавливаются на печатной плате.

Рейка

Клеммные колодки, которые устанавливаются, обычно устанавливаются на DIN-рейку той или иной формы (Deutsches Institut fur Normung). DIN — это немецкий орган по стандартизации, который изначально опубликовал спецификации рельсов.

Клеммные колодки изготавливаются для установки на DIN-рейку одного из нескольких размеров, например:

1.Миниатюрные направляющие для цилиндров

Миниатюрные направляющие для цилиндров имеют ширину 15 мм. Они рассчитаны на 300 В.

2. Направляющие G32

Как следует из названия, эти направляющие имеют форму буквы «G» и имеют ширину 32 мм. Они могут работать с клеммными колодками до 60 В.

3. Направляющие с цилиндрической крышкой

Направляющие с цилиндрической крышкой выглядят точно так же, как их миниатюрная версия, за исключением того, что они имеют ширину 35 мм. Они рассчитаны на 600 В.

4. Крепление на печатную плату

Существуют также клеммные блоки, которые изготавливаются для монтажа на печатных платах. Некоторые продукты можно подключить к штыревой планке, которая крепится к плате.

Другие имеют встроенные штыри для монтажа на печатной плате. Они также известны как электронные блоки.

Варианты методов для обеспечения проводного соединения

Есть несколько различных методов на выбор для достижения проводного подключения с использованием клеммных колодок.

Соединения смещения изоляции (IDC)

Соединения смещения изоляции позволяют выполнять соединения, проталкивая провод между двумя острыми металлическими частями.Это обеспечивает соединение без оголенного провода.

Винтовые зажимы

Винтовые зажимы обеспечивают электрическое соединение с помощью винта для затягивания провода. Они являются отраслевым стандартом в методах оконечной нагрузки.

Винтовые зажимы подходят для проводов широкого диапазона размеров. Они также обеспечивают надежное соединение.

Пружинные зажимы

Пружинные зажимы удерживают зажим проволоки за счет усилия пружины. Это новая альтернатива винтовым зажимам.

Пружинные зажимы наиболее полезны в приложениях, где ограниченное рабочее пространство и небольшие диаметры проволоки, которые необходимо учитывать.

Соединения с выступами

Соединения с выступами также известны как плоские или плоские клеммы. Они были разработаны, чтобы их можно было быстро вставлять и снимать без пайки.

Применения для клеммных колодок в промышленных установках

Клеммные колодки обычно используются в промышленном оборудовании, таком как проводные опорные коробки и блоки управления.Клеммные колодки часто встречаются в следующих типах оборудования, используемого в промышленных условиях:

• Воздуходувки
• Панели управления
• Электрические подстанции
• Энергоэффективное освещение (светодиодное)
• Светодиодное городское наружное и уличное освещение
• Все электрическое оборудование
• Контроль охлаждения
• Приводы с переменной скоростью / частотой
• Электрораспределение везде!

Какой тип клеммной колодки вам нужен, зависит от нескольких факторов.

Поскольку доступно несколько типов клеммных колодок, перед установкой важно знать, какой из них правильный.

Текущее требование

Текущее требование — это самая важная вещь, которую следует учитывать при выборе типа клеммной колодки для использования. Это потому, что если через клеммную колодку протолкнуть слишком большой ток, он может перегреться и разрушить клеммную колодку.

Убедитесь, что клеммная колодка может выдерживать ожидаемое использование тока, а затем добавьте еще 50% на всякий случай.

Требования к напряжению

Также важно учитывать величину напряжения. В противном случае напряжение может вызвать проблемы с пробоем диэлектрика.

Напряжение может быть слишком высоким для клеммной колодки и вызывать утечку тока между клеммными колодками, расположенными в непосредственной близости. Имейте в виду, что требования к высокому напряжению в конструкции редки.

В большинстве случаев параметры напряжения игнорируются для напряжений ниже 100 В. Несмотря на это, все же рекомендуется проверить напряжение перед выбором клеммной колодки.

Используемый провод

Провода не изготавливаются одинаково. У каждого типа проводов есть свои достоинства и недостатки.

Убедитесь, что при выборе клеммной колодки для кабеля известен размер кабеля. Он должен физически входить в клеммную колодку.

Узнайте, одножильный он или многожильный, потому что многожильные провода лучше подходят для винтовых клемм. Между тем, одножильные провода лучше подходят для вставных разъемов.

Экологическая и механическая прочность

При выборе клеммной колодки учитывайте окружающую среду.Некоторые клеммные колодки сделаны механически прочными. Они могут выдерживать большие токи.

Однако, если соединение используется в морской среде, соленый воздух может вызвать коррозию металлических контактов.

Среда, в которой используется клеммная колодка, может создавать большие колебания температуры и / или содержать механические колебания. В этом случае винтовые заделки могут стать ненадежными.

Доверьтесь нам, чтобы предоставить вам лучшие продукты

Мы гордимся тем, что обеспечиваем комплексное обслуживание клиентов и высококачественные продукты, независимо от того, покупаете ли вы клеммные блоки, вышки или что-нибудь еще, что вам нужно для эффективной работы вашего предприятия .

Мы хотим помочь вам найти именно то, что вы ищете. Щелкните здесь, чтобы запросить каталог.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Что такое клеммная колодка? | Значение и типы

Как соединить два провода? Снимая изоляцию с концов и скручивая их вместе? Да, это работает.Но безопасно ли это? Мы можем наклеить изоляционную ленту на стык или использовать соединитель для проводов. Но что, если есть несколько проводов, которые нужно соединить / соединить рядом друг с другом? Или что, если несколько исходящих проводов должны быть подключены к одному входящему проводу? Тогда этот способ больше не будет ни безопасным, ни удобным. Здесь мы используем клеммные колодки.

Что такое клеммная колодка?

Клеммная колодка (также называемая соединительной клеммой или клеммным разъемом ) представляет собой модульный блок с изолированной рамкой, которая скрепляет два или более проводов вместе.Он состоит из зажимного элемента и токопроводящей ленты. Типичная простейшая клеммная колодка показана на изображении ниже.

Изображение предоставлено Wikimedia Commons

В изоляционном корпусе клеммной колодки находится токопроводящий элемент (металлическая полоса или клеммная колодка). Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, так что блок можно легко установить на печатную плату или монтажную рейку или отсоединить от нее.Большинство клеммных колодок обычно имеют модульную конструкцию и устанавливаются на DIN-рейку. Это позволяет нам увеличивать количество терминалов в соответствии с требованиями. Клеммные колодки обеспечивают более надежное соединение и хорошую организацию проводов.

Типы клеммных колодок

Электрические клеммные колодки можно классифицировать по конструкции, типу устройства, вариантам подключения и т. Д.

Одноуровневый проход через клеммную колодку

Тип конструкции

• Одноуровневые проходные клеммные колодки : Они просто используются для соединения двух проводов, т.е.е. межпроводное соединение. Они также называются клеммами с одинарным вводом . Одноуровневые клеммные колодки наиболее простого типа с одним входным контактом и одним выходным контактом.
• Двухуровневые клеммные колодки : Эти клеммы имеют еще один уровень подключения клемм, установленных на первом. Такое расположение обычно используется для экономии места.
• Трехуровневые клеммные колодки : Как и двухуровневые блоки, они имеют дополнительный уровень наверху.Преимущество использования многоуровневых блоков состоит в том, что в одном блоке можно установить несколько соединений.

Изображение предоставлено: Connectwell.com

Тип устройства

Изображение предоставлено: Connectwell.com

— Клеммы заземления

Эти блоки часто выглядят как одноуровневые вводы через клеммы. Исключением является то, что эти блоки и металлическое соединение, где заканчивается провод, заземлены на панель или DIN-рейку, на которой установлен блок.

— Клеммы с предохранителями

Они похожи на проходные блоки, за исключением того, что металлическая соединительная планка заменена предохранителем. Следовательно, провода будут подключены через предохранитель, обеспечивающий дополнительную защиту.

— Клеммы для термопар

Они предназначены для подключения выводов термопар. Некоторые соединители для термопар по существу зажимают вместе выводы термопар на обеих сторонах блока, устраняя металлическую соединительную планку внутри блока.Однако в некоторых блоках термопар может присутствовать металлическая соединительная полоса из того же металла, что и провод.

— Блоки ввода / вывода и сенсорные блоки

Блоки ввода-вывода используются для установления соединения между устройством и контроллером. Принимая во внимание, что блоки датчиков работают с трех- или четырехпроводными устройствами, такими как датчики приближения.

— Отсоединить клеммные колодки

Эти блоки позволяют легко отсоединить провода, просто подняв рычаг или рубильник. Их можно использовать для удобного отключения и подключения без снятия проводов.Они также известны как блоки переключателей .

— Блоки распределения питания

Эти блоки используются в распределении электроэнергии. Клеммная колодка распределения электроэнергии представляет собой удобный, экономичный и безопасный способ распределения мощности от одного источника ввода на несколько выходов. Один большой провод подключается к входной клемме блока, а на выходе предусмотрено несколько выходных клемм. Таким образом, провода хорошо расположены на панели управления, что придает ей аккуратный, чистый и профессиональный вид.

Варианты зажима в клеммных колодках

• Винтовой зажим : Винтовой зажим — самый распространенный способ подключения. Проволоку или проводник просто прижимают к полосе проводов в блоке, затягивая винт. Винтовые клеммы подходят для очень широкого диапазона размеров проводов или проводов.
• Пружинный зажим : клеммы этого типа используют давление пружины для удержания провода зажатым. Пружинные зажимы представляют собой новую альтернативу винтовым зажимам и обычно используются для относительно небольших проводов.


  Изображение предоставлено: C J Cowie | Altech Corp.

• Цанговые клеммы : Цанговые клеммы позволяют подключать провод, просто вставив его. Большинство вставных клемм требуют использования наконечника. Наконечник укрепляет конец провода / проводника. Однако некоторые вставные клеммные колодки позволяют вставлять одножильный провод напрямую или многожильный провод, вставляя отвертку в отверстие для снятия разъема.
• Разъем смещения изоляции (IDC) : Эти разъемы не требуют снятия изоляции для контакта. Нам просто нужно вставить провод, не снимая изоляции, и два острых металлических лезвия внутри клеммы прорежут ее до проводника, установив надлежащий контакт.
• Клеммная колодка с перегородкой : Используются там, где возникает вибрация. К проводу прикрепляют лопатку или кольцевую клемму, затем вставляют в болт и затягивают гайкой на клеммной колодке.Это предотвращает ослабление проволоки из-за вибрации.

ZERO SCREW ™ Клеммная колодка [серия EF2]

Не используйте винты, чтобы предотвратить возгорание в распределительной панели.
Сокращение часов строительства.

Клеммная колодка

ZERO SCREW ™ серии EF2 — это пружинная клеммная колодка, с помощью которой можно без использования винтов подключать кабели к электрическому оборудованию, например, к распределительной сети в зданиях.Отсутствие винтов экономит монтажные работы и техническое обслуживание. Кроме того, он предотвращает случайные возгорания, вызванные ослаблением винтов в системах электроснабжения.

Предотвращение возгорания в электрическом оборудовании

, например в распределительном щите.

Выход из строя электрооборудования является причиной примерно четверти пожаров.В случае возникновения пожара надежность застройщиков, строительных компаний и поставщиков оборудования снизится, а также возникнет опасность для жизни. Одна из причин возгорания в этом электрооборудовании — ослабление винта из-за старения.
Поскольку клеммные колодки серии EF2 с ZERO SCREW ™ подпружинены, ослабление винта не требуется. IDC поддерживает хорошее соединение, и риск возгорания электрического оборудования снижается.

Сокращение рабочего времени и сокращение сроков строительства

Клеммная колодка серии EF2 с ZERO SCREW ™ способ подключения представляет собой однократное действие вставки стандартных кольцевых клемм.
По сравнению с обычной клеммной колодкой с винтовыми зажимами, можно исключить необходимость операций проверки, таких как отвинчивание, завинчивание и проверка крутящего момента. Можно сократить количество рабочих часов более чем на 40% и тем самым сократить сроки строительства.

Стабильное качество связи

, не зависящее от навыков оператора

Во время технического обслуживания электрического оборудования EF2 может стандартизировать качество установки, поскольку нет различий в навыках оператора, например, «затяжка винтов не подходит». Стабильное соединение поддерживается независимо от оператора.

Вводный пример

Упрощение процесса строительства

KAJIMA CORPORATION, которая строит небоскребы, торговые центры, плотины и мосты с использованием технологий гражданского строительства, внедряет в свое строительство меры по охране окружающей среды и технологии противодействия землетрясениям.Чтобы сэкономить трудовые ресурсы и привлечь новых сотрудников, корпорация Kajima начала использовать клеммные колодки Hirose Zero Screw ™ серии EF2. Заместитель директора филиала Tokyo Building г-н Хироши Мизуи описывает эффект от внедрения этого соединителя. (Опубликовано 10 января 2019 г.)

Использование в качестве новой главной электрической развязки меняет процесс строительства.

30 ноября 2017 г. компания TAKENAKA CORPORATION, которая участвует в строительстве различных объектов, таких как коммерческие здания, стадионы, школы, образовательные учреждения и т. Д., Построила «Meguro CENTRAL SQUARE», используя нашу клеммную колодку ZERO SCREW ™. Серия EF2, которая была принята в качестве основного электрического соединения для электрического провода в конструкции электрооборудования. Мы взяли интервью у г-на Син Томоюки, старшего менеджера отдела машиностроения и электротехники главного офиса в Токио, TAKENAKA CORPORATION.(Опубликовано 23 июля 2018 г.)

Клеммная колодка ZERO SCREW ™ серии EF2 Характеристики

Простое соединение со стандартными кольцевыми клеммами

Быстрая и надежная конструкция фиксатора простого действия. В отличие от обычных клеммных колодок с винтовыми зажимами, оператор может поддерживать стабильное качество работы, даже если он не использует это. Кроме того, его легко использовать в узких и плохо освещенных местах.

Повышение надежности контакта

Уникальная конструкция для прижатия кольцевого зажима непосредственно к шине для подключения. Повышается надежность контактов и сохраняется стабильное соединение в течение длительного времени.

Видео о электромонтажных работах

Способ установки

Разводка в плате

Ввод внешних линий

Сравнение рабочего времени

Пример приложения

Серия	Применимый кабель / Номинальный ток	Номинальное напряжение	Рабочая температура	Температура хранения	Контактное сопротивление	Сопротивление изоляции	Выдерживаемое напряжение	Прочность соединения
D30	1.25 мм 2 = 16A 2 мм 2 = 21A 3,5 мм 2 = 30A 5,5 мм 2 = 40A	600 В AC / DC	от -25 до + 105 ℃ (включая повышение температуры за счет протекания тока.)	от -10 до + 60 ℃	1 мОм Макс. (1 А постоянного тока)	1000 МОм Мин. (500 В постоянного тока)	2500 переменного тока в течение 1 мин.	50 раз
D60	5,5 мм 2 = 40A 8 мм 2 = 50A 14 мм 2 = 70A
D150	22 мм 2 = 94A 38 мм 2 = 132A 60 мм 2 = 175A				0. 1 мОм Макс. (1 А постоянного тока)
D200	60 мм 2 = 175A 100 мм 2 = 240A	1000 В переменного тока, 1500 В постоянного тока					5000 В переменного тока в течение 1 мин.
D250	150 мм 2 = 310A
D400	200 мм 2 = 400A

10 клеммных колодок для заряда вашей следующей печатной платы

Клеммные блоки

предлагают разработчикам простой и безопасный способ передачи данных, сигналов и питания на ваши печатные платы.Они состоят из изоляционного каркаса и зажимного элемента. Клеммные колодки служат эффективным методом соединения проводов, будь то заземление, соединение нескольких проводов вместе или обеспечение связи между устройством и контроллером.

Хотя клеммные колодки можно классифицировать в соответствии с типом и структурой устройства, есть некоторые дополнительные соображения, которые следует учитывать при выборе клеммной колодки для вашей конструкции. Эти факторы включают:

• Тип монтажа (DIN-рейка или монтаж на печатной плате)
• Тип подключения (обычно это резьбовое или вставное соединение)
• Ориентация (45 °, 90 ° или 180 °)
• Кол-во позиций
• Номинальное напряжение и ток (убедитесь, что клеммные колодки соответствуют напряжению и току, протекающим по вашей печатной плате)
• Диапазон калибров проволоки
• Момент затяжки винта

Среди самых популярных клеммных блоков у разработчиков оборудования вы найдете клеммную колодку TE Connectivity с номинальным током 13. 5 А, 300 В, шаг 5,08 мм. Также представлены клеммные колодки Wago, Phoenix Contact и Wurth Electronics. Все символы и посадочные места для этих разъемов доступны для загрузки на SnapEDA!

Давайте взглянем на 10 лучших клеммных колодок на SnapEDA!

# 10- 1776266-4 от TE Connectivity

Эта клеммная колодка для печатной платы имеет 4 позиции, шаг 5,0 мм, номинальный ток 10 А, напряжение 300 В, калибр провода 14-22 AWG, момент затяжки винта 0,51 Нм, рабочая температура -55 ° C ~ 105 ° C и технология сквозных отверстий

Средняя цена у дистрибьюторов на момент публикации: NA

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 9-691709710302, компания Wurth Electronics

Этот винтовой зажим имеет 2 позиции, 5.Шаг 0 мм, номинальный ток 6 А, напряжение 300 В, калибр провода 14-30 AWG, момент затяжки винта 0,4 Нм, рабочая температура -40 ° C ~ 115 ° C и технология поверхностного монтажа.

Средняя цена у дистрибьюторов на момент публикации: $ 2,79 $

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 8- OSTTA020161 от On-Shore Technology

Этот винтовой зажим имеет 2 позиции, шаг 5,0 мм, номинальный ток 16 А, напряжение 250 В, калибр провода 14-26 AWG, момент затяжки винта 0.3 Нм, рабочая температура -30 ° C ~ 105 ° C и сквозное отверстие.

Средняя цена у дистрибьюторов на момент публикации: 0,67 доллара США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 7- 282834-2 от TE Connectivity

Эта винтовая клеммная колодка имеет 2 позиции, шаг 2,54 мм, номинальный ток 10 А, напряжение 150 В, калибр провода 16-30 AWG, момент затяжки винта 0,2 Нм, рабочая температура -40 ° C ~ 105 ° C и технология сквозных отверстий.

Средняя цена у дистрибьюторов на момент публикации: 0,88 доллара США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

№ 6- 1792229, Phoenix Contact

Эта клеммная колодка для печатной платы имеет 2 позиции, шаг 7,5 мм, номинальный ток 41 А, напряжение 1 кВ, калибр провода 10-24 AWG, пружинное соединение с защелкой и сквозное отверстие.

Средняя цена у дистрибьюторов на момент публикации: $ 4.13 долларов США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 5- 1862658, Phoenix Contact

1862658 — это 10-позиционная клеммная колодка, шаг 3,81 мм, номинальный ток 8 А, напряжение 320 В, ориентация под прямым углом и технология сквозных отверстий.

Средняя цена у дистрибьюторов на момент публикации: 10,80 долларов США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 4-6

710002, компания Wurth Electronics

6710002 — 2-позиционная клеммная колодка для печатной платы, 5.Шаг 0 мм, номинальный ток 15 А, напряжение 300 В, калибр провода 14-22 AWG, крутящий момент винта 0,3 Нм, рабочая температура -40 ° C ~ 105 ° C и технология сквозных отверстий.

Средняя цена у дистрибьюторов на момент публикации: 1,04 доллара США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

# 3- 282836-2 от TE Connectivity

Эта клеммная колодка в европейском стиле имеет 2 позиции, шаг 5,0 мм, номинальный ток 13.5 А, напряжение 300 В, калибр провода 16-30 AWG, момент затяжки болтов 0,68 Нм и технология сквозных отверстий.

Средняя цена у дистрибьюторов на момент публикации: 0,71 доллара США

Загрузить символ и посадочное место на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

№ 2- 250-204 от Wago

250-204 — это 4-позиционная клеммная колодка для печатной платы, шаг 3,5 мм, номинальный ток 8 А, напряжение 300 В, калибр провода 16-24 AWG, компактные клеммные колодки с кнопками, рабочая температура -60 ° C ~ 105 ° C и сквозное отверстие.

Средняя цена у дистрибьюторов на момент публикации: 0,71 доллара США

Загрузить символ и отпечаток на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

А верхняя клеммная колодка на SnapEDA…

# 1- 282837-2 от TE Connectivity

282837-2 — это 2-позиционная клеммная колодка, шаг 5,08 мм, номинальный ток 13,5 A, напряжение 300 В, калибр провода 16–28 AWG, момент затяжки болтов 0,68 Нм и технология сквозных отверстий.

Средняя цена у дистрибьюторов на момент публикации: 1,04 доллара США

Загрузить Symbol и Footprint на SnapEDA (Eagle, Altium, OrCAD, Allegro, KiCad, PADS, PCB123)

* Эти данные основаны на загрузке символов и следов на SnapEDA. Просмотрите больше клеммных колодок здесь.

Контакт — Разнообразие клеммных колодок с винтовыми зажимами для электрического соединения электроприборов и осветительных приборов

Клеммные колодки с винтовыми зажимами незаменимы для электрического соединения электроприборов и светильников.Ассортимент нашей продукции весьма обширен: большое разнообразие полюсов и цветов. Мы поставляем разъемы именно того типа, которые подходят для кабелей различного сечения и изоляционных материалов для конкретных условий применения.

Идеально подходит для освещения магазинов, уличного освещения с классом защиты II, промышленных и объектных светильников при высоких температурах окружающей среды, внутреннего освещения, светильников для закрытых помещений, мелкой бытовой техники, крупной бытовой техники, вентиляторов, обогревателей и кондиционеров, насосов, торговых автоматов. как электроинструменты.

230/1 Номер для заказа 121201 клеммная колодка, 1 полюс, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/2 Номер для заказа 121202 клеммная колодка, 2 полюса, изоляционный материал: PA 6, поперечный номинальное сечение: 2,5 мм², расстояние между выводами: 8. 00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/2 BD NL Номер заказа 19211 клеммная колодка, 2 полюса, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/3 Арт.121203 клеммная колодка, 3 полюса, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/3 BD L PE N Номер для заказа 19222 Клеммная колодка, 3 полюса, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2.8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/4 Номер для заказа 121204 клеммная колодка, 4 полюса, изолирующая материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/5 Арт.121205 клеммная колодка, 5 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/6 Номер для заказа 121206 Клеммная колодка , 6 полюсов, изоляционный материал: PA 6, сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, напряжение: 450 В, ток: 24. 0 A

230/7 Номер для заказа 121207 клеммная колодка, 7 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 А

230/8 Номер заказа 121208 клеммная колодка, 8-полюсная, изоляционный материал: PA 6, номинальное сечение: 2.5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/9 Номер для заказа 121209 клеммная колодка, 9 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, ток номинал: 24,0 A

230/10 Номер для заказа121210 клеммная колодка, 10 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/11 Номер для заказа 121211 клеммная колодка, 11 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, напряжение: 450 В, ток: 24.0 A

230/12 Номер для заказа 121212 клеммная колодка, 12 полюсов, изоляционный материал: PA 6, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/1 HT Номер для заказа 121241 Клеммная колодка , 1 полюс, изоляционный материал: PA 6. 6-HT, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/2 HT Номер для заказа 121242 клеммная колодка, 2 полюса, изоляционный материал: PA 6.6-HT, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение : 450 В, номинальный ток: 24,0 A

230/3 HT Номер для заказа121243 клеммная колодка, 3 полюса, изоляционный материал: PA 6.6-HT, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток : 24,0 A

230/4 HT Номер для заказа 121244 клеммная колодка, 4 полюса, изоляционный материал: PA 6,6-HT, номинальное сечение: 2,5 мм² , расстояние между выводами: 8.00 мм, диаметр монтажного отверстия: 2.8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/5 HT Номер для заказа 121245 клеммная колодка, 5 полюсов, изоляционный материал: PA 6.6-HT, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток: 24,0 A

230/6 HT Арт.121246 клеммная колодка, 6 полюсов, изоляционный материал: PA 6.6-HT, номинальное сечение: 2,5 мм², расстояние между выводами: 8,00 мм, диаметр монтажного отверстия: 2,8 мм, крепление: винт, номинальное напряжение: 450 В, номинальный ток : 24,0 А

.
