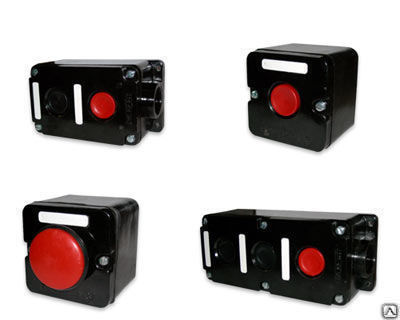

Пост управления кнопочный типа ПКЕ

Назначение:

·        Пост  управления  кнопочный  ПКЕ, предназначен   для  монтажа цепей дистанционного  управления  контакторами, реле, контроллерами и  другой  пусковой  аппаратурой.

Рабочее  напряжение  — 400В,  рабочий ток -5 А.

Применяется  в цепях  переменного  и постоянного тока.

·        Конструктивно  кнопочный пост  выполнен   как одно,  двух,  и трех-постовой, т.е одиночный пост- с одной   кнопкой «Пуск»,  двух-постовой – с двумя кнопками,  «Пуск-СТОП»  и трех-постовой – с тремя кнопками «Пуск-СТОП-Пуск».

Трех-постовой  применяется  обычно  для  пуска  реверсивного  эл. двигателей, имеющих  эл.  магнитный   тормоз.

·        Корпус   кнопочного   поста   ПКЕ  выполнен  из  ударопрочной  пластмассы, не поддерживающей  горения.

Конструкция    поста  герметична,  что   позволяет   устанавливать   его  как  в   обычных  ,  так  и в сырых,  и пыльных   помещениях.

·        Крепление    поста   управления   может  производиться   на  металлоконструкции,  на  панели  щита,  а  также   стену   с  помощью  3х   болтов М5  либо   шурупов.

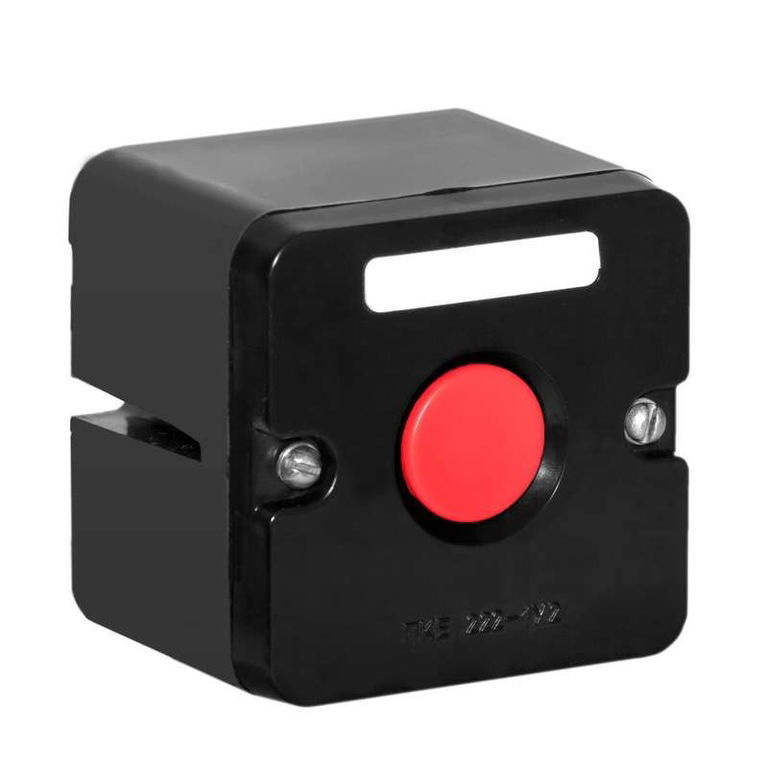

Пост кнопочный ПКЕ-212-1 пуск:


Пост кнопочный ПКЕ-212-1 стоп:

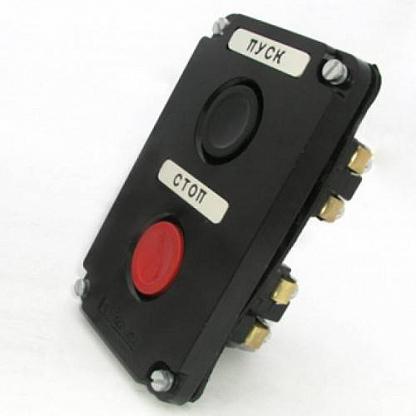

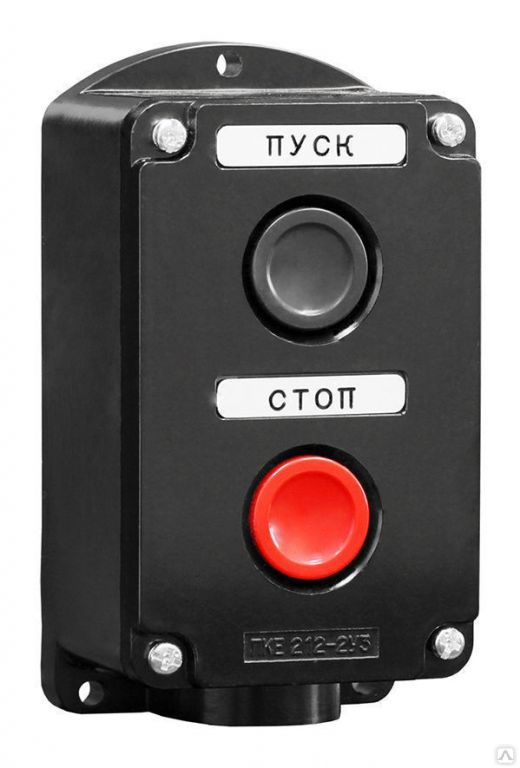

Пост кнопочный  ПКЕ-212-2 пуск-стоп:

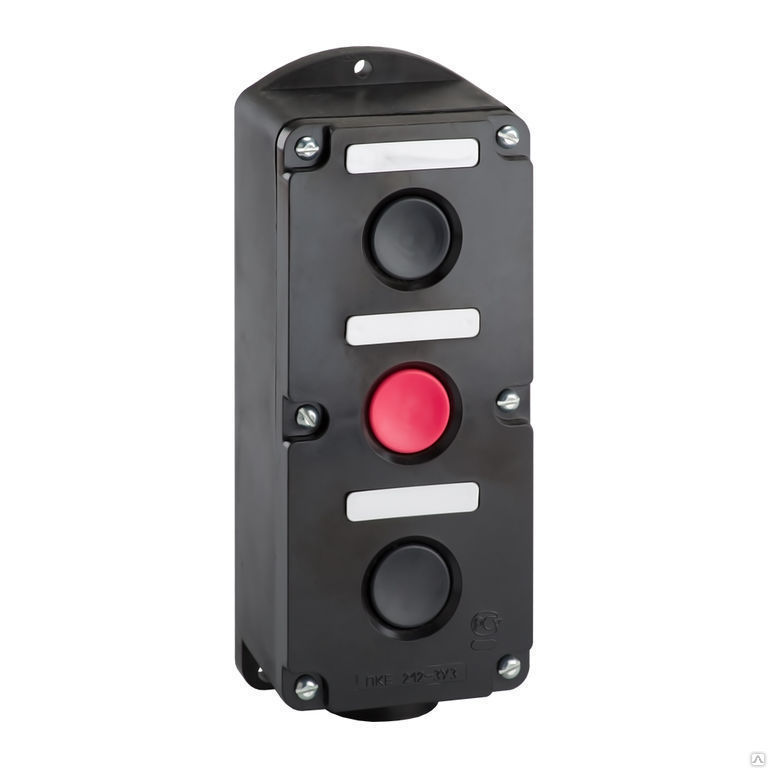

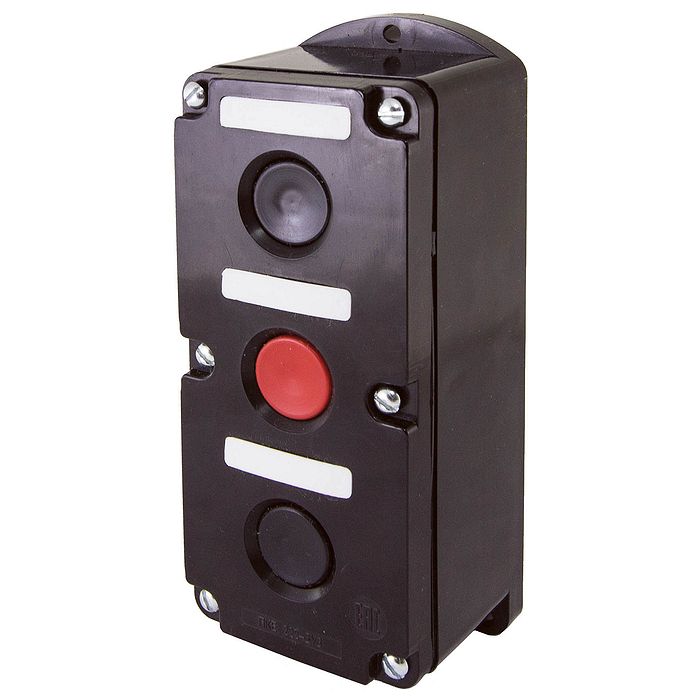

Пост кнопочный ПКЕ-212-3 пуск-пуск-стоп:


Кнопки (Переключатели):

·        Кнопки управления ХВ2 предназначены  для оперативного управления технологическим  оборудованием в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 380 В или постоянного тока напряжением до 220 В. Представляют собой унифицированные изделия, состоящие из двух частей: быстросъемной головки и контактного модуля. Материал корпуса: металл, пластик. Конструкция кнопок позволяет  при необходимости монтировать на них дополнительные размыкающие и замыкающие контакты.


Соответствие стандартам                                                ГОСТ Р 50030.5.1, EN 60947 – 5 – 1


·        Условный тепловой ток Ith                                                                           10А


·        Номинальный рабочий ток Ie, А                                         АС – 15            1.9       2.5  4.5


·        Степень защиты                                                                                             IP40


·        Степень загрязнения среды                                                                            3


·        Температура окружающего воздуха, С                                               от — 25 до + 40


Износостойкость:

·        Электрическая износостойкость: утапливаемые и грибовидные кнопки  -5х105 циклов оперирования на переменном токе, 2х105 циклов оперирования на постоянном токе.

Другие типы – 1х105 циклов оперирования.

Механическая износостойкость: утапливаемые и грибовидные кнопки  — 10х105  циклов оперирования; кнопки с подсветкой- 3х105 циклов оперирования;

Другие типы – 1х105 циклов оперирования.


Преимущества:

·        Невозможность демонтажа кнопки спереди благодаря стопорной металлической части;

·      Надежный контакт обеспечивается применением двойных контактов для коммутации цепи и функцией самоочищения контактов;

·        Замыкающие и размыкающие контакты независимы друг от друга и свободно комбинируются;

·     Выводы для скрытого присоединения безопасны и надежны. Применение для изготовления частей механизма и основания материалов на основе сплава алюминия с цинком, придают изделию эстетичный вид;

·     Возможность применения в индикаторном элементе ВА9s разных типов ламп для подсветки и возможность их заказа.


Лампа светодиодная АD-16-22:

·        Сигнальные лампы применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 380В и постоянного напряжения до 380В, предназначены для индикации состояния электрических цепей. Применяются в электрощитах, промышленном оборудовании и на объектах энергоснабжения.

Технические характеристики:


·        Соответствие стандартам                                                       ГОСТ Р 50030.5.1, en 60947 – 5 – 1


·        Номинальное рабочее напряжение, В                                   24,110,220,380


·        Номинальный рабочий ток (мА)                                           Ie< 20


·        Срок службы (ч)                                                                     >30000


·        Яркость (cd/m2)                                                                      >60


·        Степень защиты                                                                      IP 40


·        Климатическое исполнение                                                  УХЛ4


·        Температура окружающего воздуха,  С                              от — 25  до + 40


Концевые выключатели:

·        Выключатель концевой предназначен для применения в электрических системах управления, сигнализации и контроля, в качестве датчика относительного положения подвижных частей механизма в пространстве.

Корпус выключателя изготавливают из металла и с защитой от попадания пыли, брызг воды или масла.

Конечный выключатель содержит один или более встроенный микровыключатель,  который имеет замыкающий и размыкающий контакты, срабатывающие при воздействии на головку концевика. В зависимости от исполнения головки концевика подразделяются на три основные  группы: механические, бесконтактные и магнитные.

Данные концевые выключатели относятся к контактной механической группе.

Концевые выключатели переодически именуются так же путевыми, конечными, контактными или другими обозначениями, без изминения принципа работы.




Кнопочные посты ( ПКЕ и ПКТ )

Выберите категорию:

Все Автоматические выключатели » Автоматы ИЭК »» Однополюсные »» Двухполюсные »» Трехполюсные »» Четырехполюсные » Автоматы ABB »» Автоматические выключатели ABB серии Basic M »»» ABB BMS411 »»» ABB BMS412 »»» ABB BMS413 »» Автоматические выключатели ABB серии SH »»» ABB Sh301L »»» ABB Sh302L »»» ABB Sh303L »»» ABB Sh304L »» Автоматические выключатели ABB серии S200 »»» Автоматы ABB серии S 201 однополюсные »»» Автоматы ABB серии S 202 двухполюсные »»» Автоматы ABB серии S 203 трехполюсные » Автоматы Legrand »» Автоматы Legrand серии RX3 »»» Однополюсные »»» Двухполюсные »»» Трехполюсные »»» Четырехполюсные »» Автоматы Legrand серии TX3 »»» Однополюсные »»» Двухполюсные »»» Трехполюсные »»» Четырехполюсные » Автоматы Schneider Electric »» Автоматы Schneider Electric EASY 9 »»» Однополюсные EASY 9 1П »»» Двухполюсные EASY 9 2П »»» Трехполюсные EASY 9 3П »»» Четырехполюсные EASY 9 4П »» Автоматы Schneider Electric Acti 9 »»» Однополюсные Acti 9 »»» Двухполюсные Acti 9 »»» Трехполюсные Acti 9 »»» Четырехполюсные Acti 9 » Автоматические выключатели EKF »» Автоматические выключатели EKF Basic »» Автоматические выключатели ВА 47-63 4.5кА до 63А EKF PROxima УЗО и ДИФавтоматы » УЗО ABB » УЗО ABB серии Basic M BMF » УЗО Legrand » УЗО ИЭК » УЗО EKF » ДИФавтоматы ИЭК » ДИФавтоматы ABB серии Basic M BMR » ДИФавтоматы ABB серии DSh301 » ДИФавтоматы Schneider Electric Easy9 » ДИФавтоматы Legrand » ДИФавтоматы EKF Модульное оборудование » Выключатели нагрузки (рубильники) ИЭК » Модульные рубильники ABB серии SHD200 » Выключатели нагрузки (рубильники) ABB OT16…160 с ручным управлением » Выключатели нагрузки реверсивные (рубильники) ABB OT16…125 с ручным управлением » Контакторы модульные КМ ИЭК » Контакторы модульные ABB серии ESB » Сигнальные лампы ЛС-47 IEK » Ограничители импульсных перенапряжений ОПС1 IEK » Модульные таймеры ИЭК (IEK) » Реле времени суточные и недельные ABB » Реле напряжения на DIN-рейку » Реле контроля фаз серии РК-101 DEKraft Коммутационное оборудование и устройства управления » Контакторы КМИ » Контакторы КТИ » Контакторы КМИ в оболочке Кабель, провод » Кабель силовой ВВГнг(А)-LS » Кабель силовой ППГнг(А)-HF ГОСТ » Кабель силовой ВВГнг(А)-FRLS » Провод бытовой соединительный ПВС, ШВВП » Кабель силовой NYM » Провод установочный ПВ-1 (ПуВ), ПВ-3 (ПуГВ) »» Провод ПВ-3 (ПУГВ) установочный многопроволочный »» Провод ПВ-1 (ПУВ) установочный однопроволочный » Информационный кабель UTP, FTP (витая пара) » СИП Самонесущий изолированный провод » Кабель TV SAT коаксиальный (телевизионный) » Кабель силовой КГ (резиновый) » Кабель силовой бронированный ВБШв Розетки и выключатели скрытой установки » Simon 15 »» Выключатели »»» Белые »»» Слоновая кость »»» Одноклавишный »»» Двухклавишный »»» Трехклавишный »»» С подсветкой »»» Без подсветки »» Розетки »»» Белые »»» Слоновая кость »»» Цветные »»» Одинарные »»» Двойные »»» Электрические (силовые) розетки Simon 15 »»» Телефонные »»» TV »»» Компьютерные / Информационные »» Рамки »»» Белые »»» Слоновая кость »»» 1 пост »»» 2 поста »»» 3 поста »»» 4 поста »»» 5 постов » Etika Legrand (Этика Легранд) »» Выключатели »»» Белые »»» Слоновая кость »»» Алюминий »»» Антрацит »»» Одноклавишные »»» Двухклавишные »»» Трехклавишные »»» С подсветкой »»» Без подсветки »»» С выдержкой времени »» Розетки »»» Белые »»» Слоновая кость »»» Алюминий »»» Антрацит »»» Электрические »»» Телефонные »»» TV »»» Компьютерные »»» Одинарные »»» Двойные »» Рамки »»» Белые »»» Слоновая кость »»» Алюминий »»» Антрацит »»» Цветной »»» 1 пост »»» 2 поста »»» 3 поста »»» 4 поста »»» 5 постов »» Светорегуляторы »» Датчики движения »» Термостаты (терморегуляторы) » Valena Classic Legrand (Валена Легранд) »» Выключатели »»» Белые »»» Слоновая кость »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »»» С выдержкой времени »» Розетки »»» Белые »»» Слоновая кость »»» Одинарные »»» Двойные »»» Электрические / силовые »»» Телефонные »»» TV »»» Компьютерные / информационные »»» Для колонок »»» HD15 »»» HDMI »»» TV-FM »»» TV-FM-SAT »» Рамки »»» Белые »»» Слоновая кость »»» 1 пост »»» 2 поста »»» 3 поста »»» 4 поста »»» 5 постов »» Термостаты(терморегуляторы) »» Светорегуляторы »» Датчики движения » Valena LIFE/ALLURE Legrand (Валена ЛАЙФ/АЛЛЮР Легранд »» Выключатели »» Розетки »» Рамки »»» VALENA LIFE »»» VALENA ALLURE »» Лицевые панели (накладки) »»» VALENA LIFE »»» VALENA ALLURE »» Светорегуляторы »» Датчики движения »» Термостаты(терморегуляторы) » Legrand INSPIRIA »» Выключатели, переключатели, светорегуляторы Legrand INSPIRIA »» Розетки и информационные розетки Legrand INSPIRIA »» Другие устройства Legrand INSPIRIA (USB розетки, термостаты, карточные включатели и другое) »» Рамки INSPIRIA » Celiane Legrand (Легранд серия Селиан) »» Механизмы Celiane Legrand »»» Выключатели, переключатели , кнопочные выключатели Celiane »»» Розетки силовые Celiane Legrand »»» Розетки слаботочные (TV-телевизионные, RJ-45-компьютерные, RJ-11- телефонные) Celiane Legrand »»» Управление освещением Светорегуляторы (диммеры), датчики движения Celiane Legrand »»» Акустические розетки Celiane, USB, HDMI, мультимедиа »»» Термостаты Celiane »»» Управление приводами жалюзи и рольставни Celiane Legrand »»» Заглушки и выводы кабеля Celiane »»» Дополнительные устройства Celiane Legrand »» Накладки Celiane Legrand Белые »» Накладки Celiane Legrand Слоновая кость »» Накладки Celiane Legrand Графит »» Накладки Celiane Legrand Титан »» Накладки и рамки IP 44 Celiane Legrand »» Рамки Celiane Legrand Классика »» Рамки Celiane Legrand Металлик »» Рамки Celiane Legrand Металл »» Рамки Celiane Legrand материал Дерево »» Рамки Celiane Legrand материал Фарфор, Камень »» Рамки Celiane Legrand материал Стекло »» Рамки Celiane Legrand материал Кожа » Atlas Design Schneider Electric »» Механизмы розеток и выключателей БЕЛЫЙ цвет AtlasDesign »» Механизмы розеток и выключателей БЕЖЕВЫЙ цвет AtlasDesign »» Механизмы розеток и выключателей цвет АЛЮМИНИЙ AtlasDesign »» Механизмы розеток и выключателей цвет ЖУМЧУГ AtlasDesign »» Механизмы розеток и выключателей цвет ШАМПАНЬ AtlasDesign »» Механизмы розеток и выключателей цвет MOKKO AtlasDesign »» Механизмы розеток и выключателей цвет ГРИФЕЛЬ AtlasDesign »» Механизмы розеток и выключателей цвет СТАЛЬ AtlasDesign »» Механизмы розеток и выключателей цвет ИЗУМРУД AtlasDesign »» Механизмы розеток и выключателей цвет КАРБОН AtlasDesign »» Рамки для механизмов Schneider Electric серии AtlasDesign »» Рамки ATLASDESIGN NATURE для механизмов Schneider Electric ATLASDESIGN » Glossa Schneider Electric (Глосса) »» Выключатели GLOSSA Schneider Electric »» Переключатели GLOSSA Schneider Electric »» Розетки силовые GLOSSA Schneider Electric »» Розетки телекоммуникационные GLOSSA Schneider Electric »» Рамки GLOSSA Schneider Electric горизонтальные »»» Рамки 1-постовые »»» Рамки 2-постовые »»» Рамки 3-постовые »»» Рамки 4-постовые »»» Рамки 5-постовые »» Рамки GLOSSA Schneider Electric вертикальные »»» Рамки 2-постовые »»» Рамки 3-постовые »»» Рамки 4-постовые »» Светорегуляторы GLOSSA Schneider Electric »» Термостаты(терморегуляторы) GLOSSA Schneider Electric » Unica New Schneider Electric »» Розетки и выключатели Unica New белые »» Розетки и выключатели Unica New бежевые »» Розетки и выключатели Unica New алюминий »» Розетки и выключатели Unica New антрацит »» Рамки UNICA STUDIO »» Рамки UNICA PURE »» Unica New прочее » Odase Schneider Electric »» Механизмы Odace белые »» Механизмы Odace Алюминий »» Рамки Odace » Blanca Schneider Electric »» Розетки и выключатели Blanca цвет белый »» Розетки и выключатели Blanca цвет молочный »» Розетки и выключатели Blanca цвет Алюминий »» Розетки и выключатели Blanca цвет Титан »» Розетки и выключатели Blanca цвет Ясень »» Розетки и выключатели Blanca цвет Антрацит »» Светорегулятор (диммер) Blanca » ABB Basic 55 (Германия) »» ABB Basic 55 механизмы слоновая кость »» ABB Basic 55 механизмы альпийский белый »» ABB Basic 55 механизмы шампань »» ABB Basic 55 механизмы черный (chteau-black) »» ABB Basic 55 механизмы белый (chalet-white) »» ABB Basic 55 Рамки »» Декоративная накладка ABB Basic 55 » ZENIT ABB »» Механизмы Zenit белые »» Механизмы Zenit Антрацит »» Механизмы Zenit Шампань »» Механизмы Zenit Серебристый »» Рамки 1-постовые, серия Zenit »» Рамки 2-х постовые, серия Zenit »» Рамки 3-х постовые, серия Zenit »» Рамки 4-х постовые, серия Zenit »» Рамки 5-ти постовые, серия Zenit » КВАРТА ИЭК »» Механизмы КВАРТА белые »» Механизмы КВАРТА кремовый »» Рамки КВАРТА ИЭК Розетки и выключатели накладной монтаж » Этюд Schneider Electric »» Выключатели »»» Белые »»» Бежевые »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »» Розетки »»» Белые »»» Бежевые »»» Одинарные »»» Двойные »»» Тройные »»» Четверные »»» Электрические / Силовые »»» Телефонные »»» TV » Этюд Дача цвет «сосна» Schneider Electric »» Выключатели »» Розетки » Этюд IP44 Schneider Electric »» Выключатели »»» Белые »»» Серые »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »» Розетки »»» Белые »»» Серые »»» Одинарные »»» Двойные » Quteo Legrand (Кутео) »» Выключатели »»» Белые »»» Слоновая кость »»» Дерево »»» Одноклавишные »»» Двухклавишные »» Розетки »»» Белые »»» Слоновая кость »»» Дерево »»» Одинарные »»» Двойные »»» Тройные »»» Электрические / Силовые »»» Телефонные »»» TV »»» Компьютерные »»» Вывод кабеля и заглушки »» Quteo IP44 Legrand (Кутео) »»» Выключатели »»»» Белые »»»» Серые »»»» Одноклавишные »»»» Двухклавишные »»»» С подсветкой »»»» Без подсветки »»» Розетки »»»» Белые »»»» Серые »»»» Одинарные »»»» Двойные » Хит о/у Schneider Electric »» Выключатели »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »» Розетки »»» Одинарные »»» Двойные »»» Электрические / Силовые »»» TV » Серия «ОКТАВА» ИЭК »» Выключатели ОКТАВА белые »» Розетки ОКТАВА белые » Форс IP54 IEK »» Выключатели »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »» Розетки »»» Одинарные »»» Двойные » ГЕРМЕС PLUS IP54 » Plexo IP55 Legrand »» Выключатели »»» Одноклавишные »»» Двухклавишные »»» С подсветкой »»» Без подсветки »» Розетки »»» Одинарные »»» Двойные »»» Электрические / Силовые »»» Вывод кабеля и заглушки Распределительные щиты и боксы. » Электрические боксы и шкафы ABB »» Пластиковые навесные боксы ABB серии Mistral41 »» Пластиковые встраиваемые боксы ABB серии Mistral41 (в нишу) »» Пластиковые навесные боксы ABB серии Basic E »» Пластиковые встраиваемые боксы ABB серии Basic E (в нишу) »» Встраиваемые боксы ABB серии UK600 (в нишу) »» Пластиковые навесные влагозащищенные боксы ABB серии Mistral 65 »» Щиты распределительные ABB серии ComfortLine (настенные) »» Шкафы металлические SR2 » Электрические боксы и шкафы Schneider Electric »» Пластиковые навесные боксы Schneider Electric серии EASY9 BOX »» Пластиковые навесные боксы Schneider Electric серии Kaedra IP65 » Электрические боксы и шкафы ИЭК »» Пластиковые навесные боксы ЩРН-П IP40 ИЭК »» Пластиковые встраивыемые боксы ЩРВ-П IP40 ИЭК »» Пластиковые навесные боксы КМПн ИЭК »» Пластиковые влагозащищенные навесные боксы КМПн IP55 ИЭК »» Щиты распределительные навесные IP31 ЩРН. ИЭК »» Щиты распределительные встраиваемые IP31 ЩРВ. ИЭК »» Щиты распределительные навесные пыле-влагозащищенные IP54. ЩРН-IP54 »» Щиты учетно-распределительные навесные IP54. ЩУРН IP-54. ИЭК »» Щиты учетно-распределительные навесные IP31. ЩУРн-IP31.ИЭК »» ЩУ. Щиты вводно-учетные навесные IP54 ИЭК »» Щиты с монтажной панелью IP31. ЩМП-31. ИЭК »» Щиты с монтажной панелью IP54. ЩМП-IP54. ИЭК. »» Щиты учетно-распределительные, встраиваемые в нишу IP31. ЩУРВ. ИЭК »» Пластиковые корпуса для установки счетчика ЩУРн-П IP55 ИЭК »» Корпуса этажных щитов ШЭ и аксессуары. ИЭК. » Электрические боксы и шкафы EKF »» Корпуса распределительные EKF металлические ЩРн, ЩРв »» Щиты распределительные EKF пластик (ЩРН-П, ЩРВ-П) » Распределительные щиты и боксы РУВИНИЛ » Корпуса металлические ВРУ »» Цельносварные корпуса ВРУ серии TITAN »» Аксессуары для ВРУ серии TITAN » Клеммники, аксессуары для боксов и щитов »» Распределительные шины (гребенки) »»» Распределительные шины (гребенки) ИЭК »» Кросс-модули. Модульные распределительные блоки. »»» Кросс-модули ИЭК »»» Кросс-модули LEGRAND »»» Распределительные блоки ИЭК »»» Распределительные блоки LEGRAND »» Клеммные зажимы (клеммники) на DIN-рейку »»» Клеммные зажимы (клеммники) ЗНИ на DIN-рейку ИЭК »» Шины нейтрали и заземления. (PE, N) »» Заглушки модульные »» DIN-рейки »» Перфорированный кабель-канал »»» ДКС Перфорированные кабель-каналы »»» ИЭК Перфорированные кабель-каналы »» Изоляторы шинные (бочата) »» Замки с металлическим ключом » Ящик с понижающим трансформатором ЯТП Системы для прокладки кабеля » Кабель-каналы и аксессуары »» Кабель-канал ИЭК »»» Кабель-канал ECOLINE ИЭК »»» Кабель-канал ЭЛЕКОР ИЭК »»» Парапетные кабель-каналы ИЭК »»»» Электроустановочные изделия для кабель-каналов «Праймер» »» Кабель-канал Рувинил »» Кабель-канал Legrand »»» Кабель-канал Legrand серия METRA »»» Кабель-канал Legrand серия DLP и DLPlus »» Напольный кабель-канал »» Кабель-канал DKC »»» Кабель-канал DKC серия IN-Liner » Трубы для кабеля пластиковые гладкие и гофрированные ПВХ, ПНД. Металлорукав. »» Труба гофрированная ПВХ (гофра) »» Труба гофрированная ПНД черная / оранжевая (гофра) »» Труба гладкая жёсткая ПВХ (отрезки 3м) »» Крепеж для пластиковых труб »» Аксессуары для пластиковых труб »»» Муфта труба-труба ИЭК »»» Поворот 90 град. открывающийся труба-труба ИЭК »»» Тройник открывающийся ИЭК »» Металлорукав »»» Металлорукав Р3-ЦХ » Кабельные металлические лотки и аксессуары »» Лоток ИЭК »»» Лоток металлический перфорированный ИЭК »»» Лоток металлический неперфорированный ИЭК »»» Лоток металлический проволочный ИЭК »»» Крышки к лоткам ИЭК »»» Кронштейн настенный ИЭК »»» Кронштейн замковый ИЭК »»» Консоль потолочная VR »» Лоток DKS »»» Лоток металлический неперфорированный ДКС »»» Лоток металлический перфорированный ДКС »»» Крышки к лоткам ДКС »»» Лоток металлический проволочный ДКС » Распределительные и монтажные коробки »» Монтажные коробки (подрозетники) »» Распаячные коробки открытой проводки герметичные »» Распаячные коробки под кабель-канал »» Распаячные коробки скрытой установки для бетонных и кирпичных стен »» Распаячные коробки скрытой установки для гипскартона и полых стен »» Коробки уравнивания потенциалов (КУП) »» Протяжные коробки (металлические) »» Распаячные коробки влагозащищенные IP55/65 и 66/67(Всепогодные)и Сальники »»» Сальник с разгрузкой натяжения Силовое оборудование защиты и коммутации » Силовые автоматические выключатели »» Автоматические выключатели ИЭК серии ВА88 »» Автоматические выключатели ABB в литом корпусе Tmax »» Автоматические выключатели силовые DEKraft (в литом корпусе) ВА-300 »»» Серия ВА-301 на токи до 63А(с нерегулируемым расцепителем) »»» Серия ВА-302 на токи до 100А(с нерегулируемым расцепителем) »»» Серия ВА-303 на токи до 225А(с нерегулируемым расцепителем) »»» Серия ВА-304 на токи до 400А(с нерегулируемым расцепителем) » Предохранители ППНИ (вставки плавкие) »» Габарит 0 »» Габарит 1 »» Габарит 2 »» Габарит 3 »» Держатели предохранителей » Выключатели-разъединители ВР32И (рубильники) Изделия для электромонтажа » Изолента ПВХ » Изолента ХБ » Клеммники WAGO »» Клеммники WAGO серия 2273 без пасты »» Клеммники WAGO серия 2273 с пастой »» Клеммники WAGO серия 222 рычажковые универсальные »» Клеммники WAGO серия 221 рычажковые универсальные » Строительно-монтажные клеммы СМК » Хомут-стяжка кабельная DKC » Хомут-стяжка кабельная ИЭК » Многоразовые универсальные стяжки Rapstrap » Дюбель хомуты » Площадки и держатели для хомутов »» Самоклеящиеся площадки нейлоновые ИЭК » Бирка кабельная » Сжимы ответвительные(орехи) » Мультиметры и токоизмерительные клещи » Отвертки-пробники » Зажимы контактные винтовые серии ЗВИ » Инструмент для электромонтажа »» Инструмент для снятия изоляции »» Бокорезы, пассатижы, кусачки »» Наборы диэлектрических отверток »» Клещи для обжима наконечников » Спираль монтажная Арматура для СИП » Зажимы ответвительные изолированные (ЗОИ) » Зажимы ЗСГП(изолированные, герметичные, ответвительные) » Зажим ответвительные с раздельной затяжкой болтов ЗОРЗБ » Зажимы анкерные ЗАС и УЗАС » Зажимы промежуточные для СИП (ЗПС и ЗПН) » Кронштейны и крюки » Зажимы анкерные абонентские ЗАБ и ЗАБу » Зажим анкерные ЗАН » Зажимы плашечные » Адаптер для закороток и заземления » Гильзы изолированные ГИФ, ГИН и ГИА »» Гильзы изолированные ГИФ »» Гильзы изолированные ГИН »» Гильзы изолированные ГИА » Наконечники герметичные изолированные типа НИМ » Колодки клеммные и наборы КЕ10.х для уличного освещения Кабельные наконечники (ТМЛ, ТШП, НШВИ, НШВИ2, НКИ и др) » Наконечники ТМЛ медные луженые » Наконечник штифтовой плоский НШП » Наконечники штыревые втулочные изолированные НШВИ » Наконечники штыревые втулочные изолированные двойные (НШВИ2) Силовые Разъемы, розетки и вилки для электроплит » Силовые разъемы ИЭК »» Переносные вилки и розетки »» Стационарные вилки и розетки »» Стационарные розетки для скрытой установки »» Силовые адаптеры » Промышленные разъемы ABB »» Кабельные вилки АББ »» Кабельные розетки АББ » Силовые розетки и вилки для электроплит Электросчетчики Меркурий, Трансформаторы тока для счетчиков » Однофазные счетчики Меркурий » Трехфазные счетчики Меркурий » Трансформаторы тока для счетчиков Электросчетчики Энергомера » Однофазные однотарифные счетчики электроэнергии Энергомера » Однофазные многотарифные счетчики электроэнергии Энергомера » Трехфазные однотарифные счетчики электроэнергии Энергомера Электрическое оборудование для офисов (напольные лючки, колонны) » Напольные лючки LEGRAND » Выдвижные розеточные блоки LEGRAND » Розетки, выключатели, суппорта и рамки под стандарт 45х45 »» Розетки и выключатели Legrand серия Mosaic (Легранд Мозаик) 45х45 »»» Силовые розетки Легранд Мозаик (Legrand Mosaic) »»» Выключатели Легранд Мозаик (Legrand Mosaic) »»» Информационные розетки RG11 и RG45 Legrand Mosaic ( Легранд Мозаик) »» Розетки и выключатели DKC серия Brava 45х45 »» Розетки и выключатели DKC серии VIVA 45х45 » Напольные люки, колонны, сервисные блоки EFAPEL (Эфапель, Португалия) » Влагостойкие люки в пол IP66 SIMON » Напольные лючки Simon (Симон, Испания. Люки в пол) » Выдвижные розеточные блоки Donel Лампы » Светодиодные лампы LED »» Лампы светодиодные LED форма свеча, с цоколем E14, E27 »» Лампы светодиодные LED форма шарик, с цоколем E14, E27 »» Лампы светодиодные LED стандартная форма груша, с цоколем E27 »» Лампы светодиодные LED большой мощности с цоколем Е-40/Е-27 »» Лампы светодиодные LED низковольтные »» Лампы светодиодные LED MR16 220V, с цоколем GU10 »» Лампы светодиодные LED MR16 220V, с цоколем GU5.3 »» Лампы светодиодные LED зеркальные (рефлектор) R-50 и R-63 »» Лампы светодиодные LED свеча на ветру, с цоколем E14 »» Лампа светодиодная трубка Т8 LED с цоколем G13 »» Лампы светодиодные LED с цоколем GX53 »» Лампы светодиодные LED G95 и G125 (Шар) »» Лампы светодиодные LED декоративные »» Лампы светодиодные LED FILAMENT »»» Лампы светодиодные LED FILAMENT форма шарик, цоколь Е-27/Е-14 »»» Лампы светодиодные LED FILAMENT форма свеча, цоколь Е-14 »»» Лампы светодиодные LED FILAMENT форма Груша (А 60) цоколь Е-27 »»» Лампы светодиодные LED DIM FILAMENT диммируемые »» Лампы светодиодные капсульные G4, G5.3, G9, E14 » Лампы накаливания (ЛОН) »» Лампа накаливания стандартная колба Е-27 (Россия) »» Лампы накаливания шарик ДШ с цоколем Е-14 и Е-27 »» Лампы накаливания свеча ДС с цоколем Е-14 и Е-27 » Компактные люминесцентные лампы КЛЛ » Люминесцентные лампы » Галогенные лампы »» Лампа галогенная MR-16 220 вольт цоколь GU-5.3 »» Лампа галогенная MR-16 12 вольт цоколь GU-5.3 »» Лампа галогенная MR-16 220 вольт цоколь GU-10 »» Лампы галогенные капсульные G4, G5.3, G9 » Ртутные лампы ДРЛ »» ДРЛ (Россия) »» HQL (ДРЛ) OSRAM » Натриевые лампы ДНаТ » Лампы для растений Бактерицидные лампы, облучатели и Рециркуляторы Светильники » Светильники для помещений/основное освещение »» Бытовые встраиваемые точечные светильники »»» Точечные встраиваемые светильники с патроном E14 и E27 »»» Точечные встраиваемые светильники под лампу MR16 классика »»» Точечные встраиваемые светильники под лампу GX53 »» Светильники линейные светодиодные накладные LED, аналог ЛПО »» Светодиодные LED светильники встраиваемые для помещений »» Светильники светодиодные офисные LED накладные/встраиваемые (аналог 4х18) »» Светильники люминесцентные накладные ЛПО »» Светодиодные декоративные накладные бытовые светильники LED »» Светодиодные накладные светильники LED с пультом управления » Пылевлагозащищенные светильники »» Светодиодные коммунально-бытовые «ЖКХ» пылевлагозащитные светильники »» Люминесцентные пылевлагозащищенные светильники IP65 »» Пылевлагозащищенные светильники ДСП, для светодиодных ламп Т8 »» Светодиодные линейные пылевлагозащищенные LED светильники IP65 аналог ЛСП »» Бытовые светильники пылевлагозащитные (банники) IP54 цоколь Е-27 » Акцентное освещение »» Светильники карданные светодиодные »» Трековые светодиодные системы »»» Трековые светодиодные светильники »»» Шинопровод и комплектующие »» Споты потолочные светодиодные »» Подвесные светодиодные светильники » Уличное освещение »» Консольные уличные светодиодные LED светильники (на столб) »» Консольные уличные светильники (на столб) РКУ, ЖКУ »»» Консольные светильники РКУ под лампу ДРЛ »»» Консольные светильники ЖКУ под лампу ДНАТ, ДРИ »»» Кронштейны для уличного освещения »» Садово-парковые светильники »» Ландшафтно-архитектурные светильники »»» Архитектурные линейные прожекторы и комплектующие »»» Ландшафтно-архитектурные прожекторы »»» Подсветка для ступеней »»» Светильники тротуарные »»» Светильники грунтовые на колышке »»» Светильники ландшафтные столбики »»» Светильники архитектурные настенные и настенно-потолочные » Светильники для складских помещений » Взрывозащищенные светильники » Аварийное освещение /блоки аварийного питания »» Аварийные информационные светодиодные светильники «ВЫХОД» »» Светильники с аварийным блоком питания ДПА »» Блоки аварийного питания для светильников »» Световые указатели (табло) » Стартеры, ЭПРА и комплектующие для светильников »» Аппарат пускорегулирующий электронный (ЭПРА) для ламп типа T8 »» Стартеры для люминисцентных ламп Прожекторы » Светодиодные прожекторы (LED) » Светодиодные прожекторы c датчиком движения » Галогенные прожекторы » Металлогалогенные прожекторы » Переносные прожекторы Светодиодная Лента и комплектующие (LED) » Алюминиевый и пластиковый профиль для светодиодной ленты » Контроллеры для светодиодной ленты (LED) RGB » Светодиодная лента 4,8Вт -14,4 Вт 12V IP20 открытая » Светодиодная лента 4,8-14.4 Вт 12V IP65 в силиконовой оболочке » Блок питания для светодиодной ленты 12V (Драйверы) Конфорки для электрических плит («блины») Стабилизаторы напряжения » Однофазные релейные серия HOME » Трехфазные , СНИЗ Управление освещением » Датчики движения инфракрасные » Фотореле Теплый пол, обогрев труб, кабель саморегулирующийся » Нагревательный двухжильный мат IQ FLOOR MAT » Комплект «Теплый пол» (мат) двужильный “Уют” EKF PROxima » Комплект «Теплый пол» (мат) двужильный Warmstad WSM » Нагревательные двухжильные маты Devimat DTIR-150 теплый пол под плитку » Нагревательные одножильные маты Devimat DSVF-150 теплый пол под плитку » Терморегуляторы IQ WATT » Кабель в стяжку IQ FLOOR CABLE 20ВТ » Саморегулирующиеся комплекты IQ PIPE (защита труб от замерзания) » Кабель саморегулирующийся нагревательный Удлинители, вилки, патроны » Удлинители бытовые » Удлинители на катушке » Электрические вилки и штепсели » Патроны » Каучуковые вилки, колодки и розетки. » Колодки и розеточные блоки Кнопочные посты ( ПКЕ и ПКТ ) » ПКЕ пост кнопочный(накладной) » ПКТ пост кнопочный (переносной) Квартирные переговорные трубки и аксессуары Умный дом, умные устройства Насосные станции и насосы Джилекс » Станция насосная ДЖАМБО » Погружные дренажные насосы Дренажник » Погружные фекальные насосы » Погружные насосы ВОДОМЕТ

Кнопки управления. Виды и устройство. Обозначения и применение

Чтобы на расстоянии управлять разными электрическими приборами и механизмами используют кнопки управления. В основном кнопками управляют устройствами, снабженными электродвигателями. Оператору не требуется лезть на тельфер, чтобы отодвинуть крюк в необходимое место. Ему нужно всего лишь нажать определенную кнопку на пульте, и оборудование начнет двигаться под действием включенного электродвигателя.

Подобным образом управляются многие электроустройства на заводах. Кнопочные посты могут находиться на рабочем месте работника, образуя тем самым своеобразный пульт для выполнения производственных задач, которые связаны с работой оборудования на заводе.

Кнопочные посты осуществляют работу запуска или останова электротехнических устройств, для реверсивного движения приводов в механизмах, для аварийного останова приводов механизмов в неотложных ситуациях и т. д. Это зависит от выполняемой задачи устройством или оборудованием.

Устройство и работа

Кнопочные посты изготавливаются в корпусах разной формы и разным числом кнопок, в зависимости от выполняемых ими функций. Особенностью применения кнопок является то, что они не применяются в схемах с высоким напряжением. Однако кнопочными постами можно управлять оборудованием с высоким напряжением, подключая их в цепи управления на переменном токе до 600 В, и на постоянном токе до 400 В.

Через кнопки управления проходит не рабочий силовой ток, а ток управления. Также работают и кнопочные посты. Силовую цепь замыкает пускатель, который работает от кнопочного поста.

Число кнопок бывает разным, и зависит от числа объектов нагрузки. Кнопочные посты бывают 2-кнопочными и многокнопочными. Самый простой кнопочный пост имеет в своем составе две кнопки: «Пуск» и «Стоп».

Кнопки размещают в корпусе, который располагают в удобном для работы месте. Отдельно стоит отметить кнопочные посты тельферов, сокращенно ПКТ.

Кнопка является основной деталью кнопочного поста. Их конструкции разделяются на 2 типа: с фиксацией и самовозвратные. Кнопки с фиксацией размыкают контакты и возвращаются в исходное положение только при повторном нажатии. Самовозвратный вариант исполнения кнопок действует путем выталкивания кнопки пружиной в первоначальное состояние, то есть, при нажатии одной кнопки, вторая выталкивается автоматически, и наоборот.

Самый распространенный двухкнопочный пост с механизмом фиксации действует в таком порядке. При нажатой кнопке «Стоп» цепь разомкнута, а кнопка «Пуск» находится в свободном состоянии. Если нажать кнопку «Пуск», то цепь замыкается, а кнопка «Стоп» выталкивается пружиной в исходное положение. Такие кнопочные посты функционируют в большом количестве. Они служат для управления действием пускателя, который включает силовую цепь.

Материалы корпусов выбирают исходя из внешних факторов работы и электробезопасности. Таким материалом служит металл или пластик. Кнопки часто монтируют и без корпуса, сразу на прибор.

Виды кнопок
По форме:

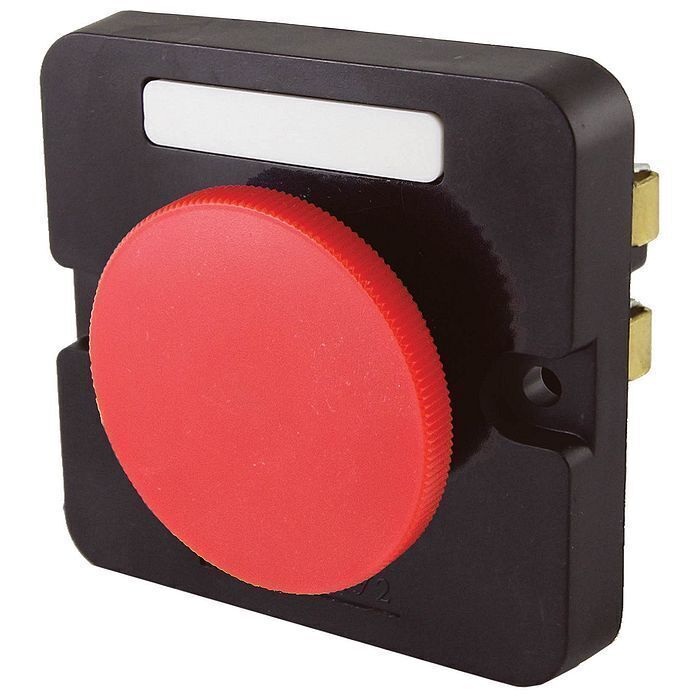

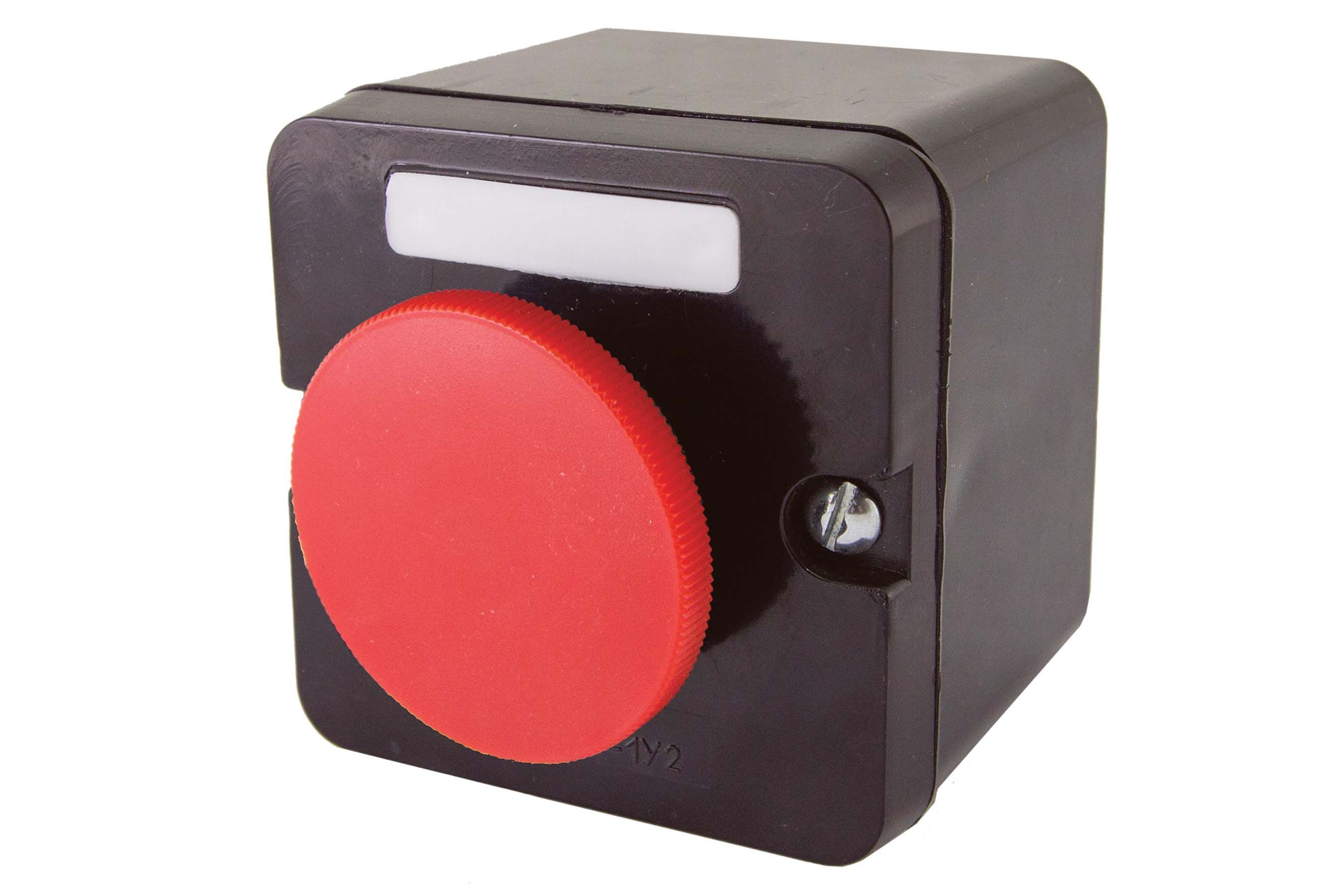

  • В виде гриба.
  • Утапливаемые.
  • В виде цилиндра.
По цвету:
  • «Стоп» — чаще используются желтый и красный.
  • «Пуск» — синий, зеленый, белый, черный.
Обозначения

Сегодня выбор управляющих кнопок и постов для них очень широк. Самыми популярными стали единые кнопочные посты ПКЕ. Их устанавливают на станках в деревообрабатывающей отрасли, металлообработки и т. д. Такие кнопки управления могут подключать цепи с силой тока до 10 ампер при 600 вольт.

Посты кнопок ПКЕ имеют цифровое обозначение, которое расшифровывается следующим образом:

1 – ряд в серии.
2 – метод монтажа.
3 – класс защиты.
4 – материал.
5 – количество контактов.
6 –модернизация.
7 – климатический вариант по категории расположения.

Посты ПКУ –специальное назначение постов для работы в безопасной для взрыва среде, без пыли и газа. Такие посты подобны серии ПКЕ, но имеют свое обозначение:

1 – ряд.
2 – модификация.
3 – ток.
4 – число кнопок в ряду по горизонтали.
5 – количество кнопок по вертикали.
6 – метод установки.
7 – степень защиты.
8 – исполнение по климату.

Серия ПКТ относится к тельферам, кранам. Их свойства подобны прошлым сериям. Они имеют обозначения тремя цифрами:

1 – серия.
2 – число кнопок.
3 –исполнение по климату.

Серия КПВТ относится к пультам управления с защитой от взрыва. Они управляют устройствами в шахтах, на покрасочных работах.
Кнопки управления SDL16
Назначение

Такие кнопки управления служат для подключения электроцепей, запуска, останова электромоторов, или другого оборудования.

Достоинства
  • Надежность. Инновационная конструкция позволяет придать корпусу повышенную жесткость, тем самым не допуская люфтов в процессе функционирования.
  • Яркость. Цвет кнопок очень яркий. В некоторых исполнениях имеется подсветка со светодиодами.
  • Низкая стоимость при высоком качестве. Кнопки управления имеют повышенный срок работы, прочную конструкцию по приемлемой цене.

Достоинства светодиодной подсветки в отличие от неоновой заключаются в яркости, со временем не тускнеют и не имеют реакции на наводки. А также экономичны в работе, долговечны, по сравнению с неоновой подсветкой.

Свойства кнопок SDL16

Похожие темы:

Кнопочный пост: схемы и специальные устройства

Кнопочный пост – это устройство, служащее для местного и дистанционного управления замыканием цепей катушек, контакторов, реле, цепей двигателей. Иногда их называют кнопочными станциями.

Общее описание

Согласно определению кнопочный пост содержит 2 – 5 кнопок. Это бывает система управления двигателем на прямой ход и реверс, либо лифтом:

  • вверх;
  • вниз;
  • занято;
  • звонок.

Кнопочный пост узнается по неповторимому виду. Это некий пульт с питающими или сигнальными проводами, которые требуется замкнуть или разомкнуть. На корпусе в ряд идут кнопки управления. Часто отличаются по цвету, чтобы указать назначение, либо снабжены надписями. Отдельные исключают взаимное нажатие, чтобы не произошел сбой оборудования.

Порой кнопка в зависимости от положения замыкает и размыкает одновременно две разные цепи поочередно. Обе не могут быть подключены, лишь по одиночке. Следовательно, главной характеристикой кнопочного поста считается его коммутационная способность. Станции набираются из отдельных кнопок.

Схемы включения

Рядовой пуск и останов

На рисунке приведен пример с электрической схемой кнопочного поста. Сеть включается рубильником Р, потом три фазы подаются на контакты магнитного пускателя. Замыкание кнопки Пуск приводит к подаче питания на реле, одновременно включается нормально разорванный контакт К. Через него магнитный пускатель станет получать теперь питание. Контакт К удерживается усилием электрической обмотки катушки.

Кнопка Стоп в начальный момент замкнута, чтобы не мешать нормальному питанию магнитного пускателя. При необходимости выключения двигателя оператор нажимает сюда и блокирует цепь питания катушки контакта К. Что приводит к прекращению поставок энергии на электромагнитную систему. Все фазы разрываются, оборудование заканчивает свою работу.

Из сказанного видно, что кнопочный пост может управлять аварийным отключением двигателя, либо использоваться для экономии ресурса главного рубильника. Предохранители служат на тот случай, если оператор не успеет среагировать, а магнитный пускатель залипнет (сваривание контактов дугой и пр.). Сохранность оборудования не гарантирована, плавкий предохранитель срабатывает с гарантированной задержкой.

В современных схемах чаще применяют защитные автоматы. Они легко выдерживают пусковой ток, но ненормальная ситуация немедленно вызывает срабатывание. Известны отложенные режимы, когда ток превышает номинальный на 10-50%. Скорость срабатывания зависит от разницы между имеющимся током и рабочим.

Побочным эффектом является защита от пониженного напряжения. Если сеть проседает, специальные меры, предусматривающие ситуацию не приняты, на некотором значении катушка контакта К опустится, размыкая цепь. Происходит останов оборудования. Повторное включение возможно лишь при нажатии кнопки Пуск.

Схема разгона вала асинхронного двигателя

Собственно пост мало здесь принимает участия. Но схема включения отличается от предыдущей, следовательно, стоит рассмотреть. Суть идеи: стоящий вал проще разгонять меньшим напряжением. Это снижает пусковые токи и обеспечивает щадящий режим. Следовательно, идеально подходит схема звезды. Напряжение на обмотке получается не линейное, а фазное – вместо 380 В выходит 220.

Если так оставить после пуска, мощность уменьшится примерно в корень из трёх раз. Требуется, как вал разгонится, схему переключить на треугольник. Обмотки окажутся под линейным напряжением, а режим работы приблизится к максимальному. Чтобы решить задачу, используют, как правило, центробежный датчик скорости либо реле времени. Способы работают лучше в зависимости от ситуации.

На рисунке показана схема с реле времени. По задумке считает секунды разгона, блокирует одновременное включение контакторов схем звезды и треугольника, что привело бы к немедленному короткому замыканию по фазам. Работа схемы:

  1. В начальный момент времени кнопка Стоп уже замкнута, нажимается Пуск.
  2. Действием замыкается цепь катушки питания контакта К.
  3. Как результат на нормально замкнутую через реле цепь питания контакторов звезды три фазы приходят на двигатель.
  4. Вал начинает разгоняться, а реле времени считает секунды.
  5. После достижения некоторого заданного периода, контакты перебрасываются на схему питания реле треугольника. В этот момент напряжение на двигателе кратковременно пропадает, но вал уже вращается по инерции.
  6. Замыкание схемы треугольника рывком поднимает напряжение до линейного, асинхронный двигатель с одновременным увеличением потребляемого тока выходит на режим.

Как в предыдущем случае, нажатие кнопки Стоп обрывает цепь питания для всех реле. Схема немедленно выключается. Аналогичным образом происходит защита от проседания напряжения: питание на катушке контакта К падает и обрывает цепь контакторов схемы треугольника. Звезда уже не работает, участвовала лишь в разгоне.

Пусковой ток может снижаться и включением добавочных резисторов по всем фазам. Схема мало отличается от приведенной выше. В начальный момент времени напряжение снижается за счет деления между сопротивлением обмотки и добавочным резистором. Потом начинается отсчет времени. Когда заданный интервал вышел, цепь резисторов закорачивается параллельным включением контактора, обмотки попадают под полное линейное напряжение сети 380 В.

Существенным плюсом является снижение скачков в сети и лояльные требования к автоматам защиты (более чувствительный класс). Суть заключается в следующем. Существуют классы автоматов, отдельные подходят по чувствительности, но имеют слишком малые допуски на кратковременное превышение током номинальной величины. Следовательно, уменьшая это значение, получится удовлетворить требованиям несрабатывания защиты на старте и одновременно получить отличные характеристики после разгона вала.

Отличие такой схемы от переключающей со звезды на треугольник в том, что нет надобности обходить размыкающий контакт. Обе параллельные ветви заводятся в одну точку. Отдельно следует добавить, что в начальный момент времени не следует нагружать вал. Тогда пуск пройдет максимально гладко.

Пусковые реостаты

Удобно выводить на режим и асинхронные двигатели с фазным ротором. В этом случае реостатами регулируется скольжение, чем добиваются нужных характеристик вращения вала. Резистивных ступеней уже не две, а больше. Схема усложняется, но кнопочный пост остаётся прежним. Этим иллюстрируется многогранность его применения в определённых ситуациях.

В примере используется три ступени пусковых сопротивлений. В начальный момент после нажатия Пуск на кнопочном посту работают все, что значительно снижает токи индукции в роторе, потокосцепление ослабевает, и вал набирает обороты весьма медленно. Но резко падает и потребляемая мощность, что закономерно снижает пусковой ток.

Датчик скорости, либо реле времени следят за процессом разгона. Как только достигнуты условия, первая ступень реостата закорачивается через контактор. Скорость вала начинает расти за счёт усиления потокосцепления статора и ротора, что объясняется меньшим сопротивлением индуцированным токами Фуко. В тот же момент включается следующее реле времени (либо датчик), которое продолжает слежение.

Процесс повторяется, и закорачивается ступень №2, после чего скорость двигателя вновь повышается. А в дело вступает последнее реле. По окончании его работы реостат в полном объёме шунтирован и уже не оказывает влияния на процесс работы асинхронного двигателя. Указанный приём позволяет плавно наращивать скорость и избегать резких скачков потребления тока.

Грузовой подъёмник

Схема содержит единственный кнопочный пост, но груду оборудования, принцип действия которого нуждается в пояснении. Грузовой подъёмник предназначен для транспортировки оборудования, ящиков, коробок. Оператор следит за наполнением кабины, после чего отправляет её на нужный этаж. При необходимости ставятся кнопочные посты у каждого выхода. Таким образом, появляется несколько точек контроля.

Предполагается, что рубильники 1Р и 2Р включены. В противном случае схема обесточена. Этажные переключатели ЭП сигнализируют схеме, находится кабина выше или ниже уровня установки этого важного элемента схемы. Устойчивых позиций три:

  1. Разомкнуты оба контакта – лифт находится на данном этаже. На рисунке кабина застряла на втором.
  2. Замкнут единственный контакт – кабины нет на данном этаже.

Нажатие на любую кнопку приводит к тому, что реле этого этажа ЭР замыкает нормально разомкнутый контакт. Через него запитывается реле блокировки управления (КВ), отключающее кнопочный пост от источника энергии. Одновременно включается прямой ход двигателя, а тормоз (ТМ) отпускается. По достижении лифтом заданного уровня оба контакта этажного переключателя размыкаются, лишая реле (ЭР) питания. Контакт размыкается, включая тормоз, гася ход двигателя и подавая питание на кнопочный пост. Система готова к приёму новых команд.

Разумеется, для разгружающей группы персонала нужно предусмотреть рубильник, блокирующий ход лифта. Иногда пульт снабжается кнопкой «занято», которая сигнализирует всем участникам процесса о необходимости повременить. Без всех этих мер вполне возможны человеческие жертвы. Этот эскиз показывает, что обычный кнопочный пост может осуществлять достаточно хитрые манипуляции. В то же время организованное расположение позволяет с удобством задавать команды. Часто кнопочный пост висит на питающем кабеле и может двигаться туда, куда это нужно оператору, позволяя гибко подстраивать свои действия под ход процесса.

При обратном ходе включается цепь реверса. Порядок подачи фаз на обмотки двигателя меняется. В остальном реверс выполняется как прямой ход.

Специальные кнопочные посты

До 1 января 2016 на кнопочные посты распространялось действие ГОСТ 30011.5.1. С этой даты следует руководствоваться ГОСТ IEC 60947-5-1. Информация взята из ИУС-10-2015. Имеются и некоторые другие документы. Стандарты играют роль в том случае, когда условия применения особенные. Например, взрывобезопасные кнопочные посты изнутри заполнены трансформаторным маслом для блокировки возникновения электрической дуги на переключении контактов.

Для коммутации используется специальный провод, изоляция которого стойка к действию агрессивных сред. В данном случае имеются в виду масло и бензин. Резиновой изоляции следует избегать на всем протяжении агрессивного участка. Все токонесущие части погружаются в масло. Из этого следует прямо, что устойчивая изоляция также должна быть ниже уровня жидкости.

Согласно международным стандартам взрывоопасные смеси делятся на группы и категории. Конфликт стандартов в этой области невелик. Знак взрывозащищённости ставится, как правило, на корпусе. Это либо литые теснённые знаки, либо шильдик. Потом следует группа или категория взрывоопасной смеси.

Кнопки находятся внутри корпуса и управляются специальными наружными элементами – к примеру, скобами. Кабель вводится через муфту на зажимные контакты. Корпус выполняется из особо прочных материалов, композитных прессованных смесей, иногда используются чугун, сталь. Часто кнопки могут находиться в одном герметичном отсеке, а электрические соединения в другом. Что упрощает меры безопасности в отношении эксплуатации и монтажа изделия. Маркировка содержит сведения о защите корпуса по классу IP, категории размещения по ГОСТ 15150.
