Коаксиальный кабель в разрезе. Коаксиальный кабель: конструкция, виды и характеристики — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое коаксиальный кабель. Из каких элементов состоит его конструкция. Какие виды коаксиальных кабелей существуют. Каковы основные характеристики коаксиальных кабелей. Для чего применяются коаксиальные кабели в современных системах.

Содержание

Что такое коаксиальный кабель и его основное назначение

Коаксиальный кабель представляет собой тип электрического кабеля, состоящий из центрального проводника, окруженного слоем диэлектрика и внешним проводящим экраном. Такая конструкция обеспечивает эффективную передачу высокочастотных сигналов с минимальными потерями и защитой от внешних помех.

Основное назначение коаксиального кабеля — передача высокочастотных электрических сигналов в диапазоне от десятков кГц до единиц ГГц. Благодаря своей конструкции, коаксиальный кабель позволяет:

Передавать сигналы с минимальными искажениями и потерями
Обеспечивать защиту передаваемого сигнала от внешних электромагнитных помех
Предотвращать излучение сигнала наружу, что важно для систем с высокой помехозащищенностью

Коаксиальные кабели широко применяются в различных областях техники и связи, где требуется качественная передача высокочастотных сигналов. Рассмотрим подробнее конструкцию и разновидности этих кабелей.

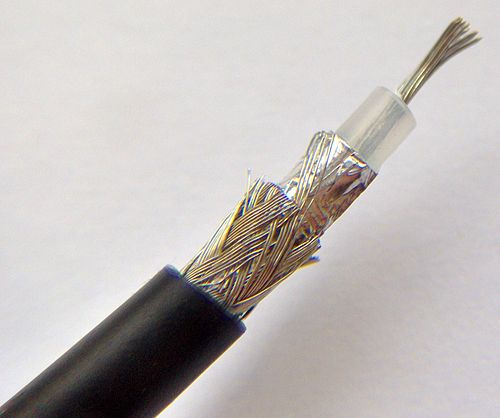

Конструкция коаксиального кабеля: из каких элементов он состоит

Коаксиальный кабель имеет достаточно сложную многослойную конструкцию. Рассмотрим основные элементы, из которых он состоит:

Центральный проводник — обычно изготавливается из меди или покрытой медью стали. Служит для непосредственной передачи сигнала.
Внутренняя изоляция (диэлектрик) — окружает центральный проводник и отделяет его от экрана. Изготавливается из полиэтилена, фторопласта или вспененных полимеров.
Экран — металлическая оплетка или фольга, окружающая диэлектрик. Обеспечивает защиту от помех и предотвращает излучение сигнала наружу.
Внешняя изоляция (оболочка) — защищает кабель от механических повреждений и воздействия окружающей среды. Обычно изготавливается из поливинилхлорида или полиэтилена.

Такая конструкция обеспечивает коаксиальному кабелю отличные электрические характеристики и механическую прочность. Рассмотрим ее преимущества подробнее.

Преимущества коаксиальной конструкции кабеля

Коаксиальная конструкция кабеля обладает рядом важных преимуществ:

Низкие потери сигнала при передаче на высоких частотах
Хорошая защита от внешних электромагнитных помех
Минимальное излучение сигнала наружу
Широкая полоса пропускания
Возможность передачи сигнала на большие расстояния
Механическая прочность и гибкость конструкции

Эти преимущества обусловлены физическими принципами распространения электромагнитных волн в коаксиальной линии. Центральный проводник и экран образуют линию передачи с контролируемым волновым сопротивлением, что обеспечивает эффективную передачу высокочастотных сигналов.

Основные виды коаксиальных кабелей

Существует несколько основных видов коаксиальных кабелей, различающихся по своим характеристикам и области применения:

RG-6

Один из самых распространенных типов коаксиального кабеля. Имеет волновое сопротивление 75 Ом и используется для передачи телевизионных и спутниковых сигналов, а также в компьютерных сетях.

RG-11

Кабель с увеличенным диаметром, обеспечивающий меньшее затухание сигнала на больших расстояниях. Применяется для магистральных линий кабельного телевидения.

RG-58

Тонкий кабель с волновым сопротивлением 50 Ом. Широко использовался в компьютерных сетях с технологией 10Base2 Ethernet.

RG-59

Кабель с волновым сопротивлением 75 Ом, применяемый в системах видеонаблюдения и для коротких участков телевизионных сетей.

LMR-400

Высококачественный кабель с низкими потерями, используемый в радиочастотных системах и беспроводных сетях Wi-Fi.

Каждый тип кабеля имеет свои особенности и оптимальную область применения. При выборе кабеля необходимо учитывать его характеристики и требования конкретной системы.

Основные характеристики коаксиальных кабелей

При выборе и использовании коаксиального кабеля необходимо учитывать его основные характеристики:

Волновое сопротивление — обычно 50 или 75 Ом
Коэффициент затухания — определяет потери сигнала на единицу длины
Максимальная рабочая частота
Емкость — влияет на скорость распространения сигнала
Экранирующая эффективность
Механические характеристики (диаметр, гибкость, прочность)

Выбор кабеля с оптимальными характеристиками позволяет обеспечить наилучшее качество передачи сигнала в конкретной системе. Рассмотрим подробнее, как эти характеристики влияют на работу кабеля.

Как характеристики коаксиального кабеля влияют на качество передачи сигнала

Различные характеристики коаксиального кабеля по-разному влияют на качество передачи сигнала:

Волновое сопротивление

Определяет согласование кабеля с источником сигнала и нагрузкой. Несогласованность приводит к отражениям сигнала и потерям мощности.

Коэффициент затухания

Показывает, насколько уменьшается амплитуда сигнала при прохождении по кабелю. Чем ниже затухание, тем на большее расстояние можно передать сигнал.

Максимальная рабочая частота

Ограничивает верхнюю границу спектра передаваемого сигнала. Использование кабеля на частотах выше максимальной приводит к сильному искажению сигнала.

Емкость

Влияет на скорость распространения сигнала по кабелю. Высокая емкость может приводить к искажениям импульсных сигналов.

Экранирующая эффективность

Определяет степень защиты сигнала от внешних помех и уровень собственного излучения кабеля. Важна для работы в условиях сильных электромагнитных полей.

Учет этих характеристик позволяет выбрать оптимальный кабель для конкретной системы и обеспечить высокое качество передачи сигнала.

Области применения коаксиальных кабелей в современных системах

Коаксиальные кабели находят широкое применение в различных областях техники и связи:

Телевизионные и спутниковые системы
Кабельные сети передачи данных
Системы видеонаблюдения
Радиосвязь и радиовещание
Измерительная техника
Медицинское оборудование
Промышленная автоматика

В каждой из этих областей коаксиальные кабели обеспечивают надежную и качественную передачу высокочастотных сигналов. Рассмотрим некоторые примеры применения подробнее.

Примеры использования коаксиальных кабелей в различных системах

Рассмотрим несколько конкретных примеров использования коаксиальных кабелей:

Телевизионные системы

Коаксиальный кабель RG-6 широко применяется для подключения телевизионных антенн и распределения ТВ-сигнала внутри зданий. Он обеспечивает высокое качество изображения и защиту от помех.

Компьютерные сети

В прошлом коаксиальные кабели активно использовались для построения локальных сетей по технологии 10Base2 Ethernet. Сейчас они все еще применяются в некоторых промышленных сетях.

Системы видеонаблюдения

Кабель RG-59 часто используется для подключения аналоговых камер видеонаблюдения. Он обеспечивает передачу видеосигнала на расстояние до 300 метров без усиления.

Радиосвязь

Высококачественные коаксиальные кабели с малыми потерями применяются для подключения антенн в системах радиосвязи и сотовой связи.

Эти примеры показывают, насколько разнообразно применение коаксиальных кабелей в современных технических системах.

Заключение: преимущества и ограничения коаксиальных кабелей

Коаксиальные кабели обладают рядом важных преимуществ:

Высокая помехозащищенность
Широкая полоса пропускания
Возможность передачи сигнала на большие расстояния
Механическая прочность и гибкость

Однако у них есть и некоторые ограничения:

Сложность монтажа по сравнению с витой парой
Более высокая стоимость
Ограничения по максимальной частоте сигнала

Несмотря на эти ограничения, коаксиальные кабели остаются важным элементом многих современных систем связи и передачи данных. Их уникальные характеристики обеспечивают надежную и качественную передачу высокочастотных сигналов в различных областях техники.

Прокладка и разделка коаксиального кабеля

Здесь, хочу в первую очередь, дать небольшой совет, при монтаже кабеля старайтесь делать сразу все хорошо, а не на время, что-то типа того «а, потом переделаю», все что делается на время, зачастую делается на постоянно (это из собственного опыта), тем более не редко случается так, что лучше сделать заново, чем тратить больше времени на переделку.

Для прокладки кабеля через оконную раму, диаметр сверла возьмем, на миллиметр больше, диаметра самого кабеля. Так как, оконные рамы обычно идут двойные, приходиться сверлить два отверстия. Главное, в этом случае, чтобы оба отверстия совпадали по своему центру, иначе кабель будет перегибаться в этих местах, и будет сложнее его протянуть. Чтобы через щели, между стенками отверстия и кабелем, в помещение не проникал уличный воздух, можно их забить, например ватой или оконной замазкой.
Владельцев пластиковых окон, хотелось бы предостеречь. Если у вас окно достаточно дорогое, то рама может быть герметичная, и заполнена газом (как стеклопакет). Поэтому, в этом случае, сверлить надо не саму раму, а место между рамой, и стеной оконного проёма. В том месте, как правило, есть небольшое расстояние, которое заполнено монтажной пеной. Если окно у вас простое, без «наворотов», то просверлить можно и саму раму, используя при этом обычное свело по металлу. Естественно, сверлить надо стараться ту часть окна, которая не открывается.

Во время прокладки кабеля, избегайте сильных его перегибов, а так же не используйте крепления, наподобие загнутых гвоздей, которые могут серьезно повредить сам кабель. Помните, что даже не сильно смятый кабель, уже меняет свои пропускные характеристики (изменяется его волновое сопротивление). Форма разреза коаксиального кабеля, должна быть именно круглой. То есть, если посмотреть на коаксиальный кабель в разрезе, то расстояние от средней жилы этого кабеля до экранирующей оплетки, должны быть одинаковы (Рис. 1). Тогда как в смятом кабеле, эти расстояния разные (Рис. 2).

Но как говорится, смятый кабель это еще пол беды. Что делать, если так случилось, что при прокладке кабеля, Вы нечаянно его перебили, или к примеру, не хватило его длинны, и пришлось наращивать эту длину вторым куском.
Из этого положения, есть только два выхода. Первый, самый наилучший, это конечно же, заменить поврежденный на цельный кабель, без каких либо соединений. Второй, соединить два отрезка, специальной соединительной муфтой, купить ее можно там же где Вы приобретали разъемы коннекторы.

Купите на всякий случай, сразу штуки две или три. Даже если у вас кабель идет цельным отрезком, они могут пригодиться в случае его повреждения в каком либо месте. Для этого, достаточно вырезать поврежденный участок, установить разъемы коннекторы, и соединить их этой муфтой. Да и вот еще, если такое соединение будет находиться не улице, желательно его плотно, и по всему участку соединения, обмотать изолентой, для того чтобы предотвратить попадание влаги.
Также, при прокладке кабеля, старайтесь избегать эго прохождение через находящиеся вблизи разного рода источники тепла, или приборы излучающие сильные электромагнитные и радиоволны.

Когда, с прокладкой кабеля Вы закончите, можно приступать к его разделке, и установке на него разъем-коннекторов. Как разделка кабеля, так и установка разъемов коннекторов на этот кабель, делается только после его прокладки.

При разделке самого коаксиального кабеля, чтобы не повредить внутреннюю оплетку, используйте не сильно острый нож. Ниже на фотографиях, я отобразил все действия, пошагово. Если Вы занимаетесь разделкой кабеля впервые, то не разделывайте тот кабель, который Вы будете использовать, лучше взять небольшой отрезок, к примеру, оставшийся после прокладки кабеля и потренироваться на нем.

Если Вы что-то забыли одеть на кабель, и пришлось разъем снять и заново одеть, то старайтесь делать это не больше чем один или, в крайнем случае, два раза, если больше, то лучше отрезать использованное место и разделать кабель заново. Вследствие этого, старайтесь рассчитывать длину коаксиального кабеля, всегда немного больше, то есть, с небольшим запасом!

Источник

Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж СКС, монтаж систем видеонаблюдения, монтаж СКУД и провести тестирование СКС на соответствие категории поверенным прибором.

Коаксиальный кабель: определение, разновидности

Коаксиальный кабель – кабель, в котором жила и оплетка разделены изолирующим слоем. Его конструкция обеспечивает устойчивость к помехам, что обуславливает использование в местах, где требуется защита сигнала от искажений.

С помощью коаксиального кабеля обеспечивается несимметричная передача радиочастотных сигналов в диапазоне от 30 кГц до 300 ГГц.

Его изобрел Оливер Хейвисайд в 1880 году, спустя почти 80 лет спустя первая коаксиальная линия TAT-1 соединила Европу с Северной Америкой.

В XX веке изобретение британского физика использовалось для нужд развивающейся телефонии. В наши дни сфера его применения довольно широка – без коаксиального кабеля невозможно себе представить обустройство:

компьютерных сетей;
сетей дистанционного управления;
антенно-фидерных систем;
систем видеонаблюдения;
каналов связи, сигнализации и автоматики.

Его используют в радиотехнике для связи частей внутри электронного оборудования. Многие наработки активно заимствуются военными.

Не пропустите: ПОЧЕМУ ДЛЯ БЕСПРОВОДНЫХ НАУШНИКОВ ТАК ВАЖЕН КАБЕЛЬ И КАКОЙ ИМЕННО

Конструкция коаксиального кабеля

В продольном разрезе проще всего продемонстрировать структуру кабеля. Он состоит из четырех слоев:

Внутренний проводник. Этот элемент, отвечающий за передачу информации, представляет собой одножильный или многожильный скрученный провод. При изготовлении используют медь, алюминий, сталь или их сплавы.
Изоляционная прослойка – равномерный диэлектрический слой между центральной жилой и внешней оплеткой. Используемые материалы – полиэтилен, полиуретан, фторопласт, эластичные прослойки из вспененных диэлектриков. Изоляция предотвращает замыкание внутри кабеля. Монолитные варианты прослойки используют в условиях повышенной влажности, а вспененные – если по ходу прокладки много углов.
Экран – сетка из проволоки, к которой иногда добавляют слой из алюминиевой фольги. В коаксиальном кабеле используется в качестве заземления. Он защищает сигнал от потерь и наводок, изготавливается из меди или алюминия. Встречаются варианты с двумя экранирующими слоями, между которых расположен диэлектрик. При обычном экранировании применяют оплетку из медной или алюминиевой проволоки, при сплошном – трубку из металла или луженую оплетку.
Оболочка – устойчивая к ультрафиолету изоляция из ПВХ.

В радиоэлектронике обычно применяют кабели сопротивлением 50 или 75 Ом. Иногда внутрь добавляют дополнительные провода, обеспечивающие технику электропитанием.

Наиболее известные виды

Для маркировки импортных коаксиальных кабелей используют международную шкалу Radio Guide. По характеристикам к некоторым из них можно подобрать отечественные аналоги.

Широкое распространение получил толстый магистральный кабель RG-11, 75 Ом. С его помощью передают сигнал на расстояние до 600 метров.

Надежная изоляция позволяет использовать его на улице и в местах с повышенной влажностью. Модель S1160 оснащена тросом, для прокладки по воздуху. В отличие от RG-11, RG-8 отличается сопротивлением в 50 Ом. Оба кабеля называют «толстый Ethernet».

Не пропустите: КАБЕЛЬ ВИТОЙ ПАРЫ CAT6A: СОВРЕМЕННЕЕ, БЫСТРЕЕ, СТАБИЛЬНЕЕ

RG-59, 75 Ом – применяется в бытовой сфере, известен как телевизионный кабель. Его стоимость сравнительно невысока благодаря стальной жиле. Отечественный аналог маркируется РК-75-3-х. Толщина оптимальна для систем видеонаблюдения.

Для монтажа телевизионных линий до 200 метров используют коаксиальный кабель RG 6, ему соответствует РК-75-4-х. При производстве RG-6используются разные материалы, об этом говорят дополнительные символы в маркировке. Например, сердечник RG-6/U делается из стали.

RG-58/U или 58A/U имеет толщину до 6 мм, сердечник из меди и сопротивление в 50 Ом. Его называют «тонкий Ethernet» и используют при построении компьютерных сетей.

Практически все коаксиальные кабели продают бухтами по 100 метров.

Характеристики

Не пропустите: ТИПЫ USB-КАБЕЛЕЙ

Основные характеристики, на которые стоит обратить внимание:

Сопротивление. Чаще всего применяют кабели сопротивлением 50 или 75 Ом.
Диаметр центральной жилы. Большая толщина дает качественный сигнал, увеличивает крепкость и стоимость готового кабеля.
Внешний диаметр. Чем толще, тем крепче. Толстый кабель сложнее прокладывать.
Допустимый радиус изгиба, при котором сохраняется функциональность.
Погонная емкость – показывает способность накапливать заряд.
Коэффициент стоячей волны (КСВ). Чем выше показатель – тем хуже кабель.
Материал экрана и жилы.
Тип и толщина изоляции.

Коаксиальные кабели – важные элементы в радиотехнике. Их используют в отраслях, так или иначе связанных с передачей сигнала.

Существует международная и отечественная системы маркировки, которые отличаются друг от друга. Кабель подбирают исходя из бюджета и требуемых характеристик. Разобраться в их многообразии не имея профильного образования проблематично.

[irp]

Подробное описание конструкции коаксиального кабеля

Коаксиальные кабели. Введение

Уместный вопрос, который следует задать на данном этапе: использовать провод для передачи микроволновой энергии? Ответ — нет, так как обычный провод действует как излучающий элемент наподобие антенны приводит к потере мощности.

Распространение микроволнового сигнала по коаксиальному кабелю предполагает, что размеры внутреннего проводника, внешнего проводник и пространство между ними остаются однородными вдоль его длина. Если это не так, любое резкое изменение его размера вызывает разрыв в этой точке, который изменяет характеристику импеданс линии передачи, приводящий к отражениям сигнала к источнику сигнала и распространение микроволнового излучения с потерями энергия.

Рис. Элемент конструкции

Изготовитель кабеля гарантирует, что размер остается однородным за счет встраивания круглого внутреннего проводника в гибкий, но полужесткий диэлектрический материал, такой как политетрафторэтилен. (ПТФЭ), который легко сгибается и обрабатывается во время использования. Это позволяет избежать резких перегибов или разрывов, которые являются основными причиной отражения микроволновой энергии. На самом деле хорошее качество кабель измеряется с точки зрения его конструкции, однородности его размер, материалы, используемые в конструкции и электрическом такие параметры, как обратные потери, вносимые потери и утечки излучения.

Как упоминалось ранее, единственный режим распространения TEM желательное свойство коаксиальной кабельной системы. Что происходит выше частоты среза или самой высокой частоты работы, которую поддерживает коаксиальный кабель, другие режимы, такие как поскольку TE и TM имеют тенденцию генерироваться (как в случае волновода). Эти дополнительные моды, в свою очередь, мешают единственной доминирующей моде. режим (TEM), приводящий к нежелательным результатам, поскольку микроволновая печь речь идет о передаче сигнала. Следует отметить, что максимальная частота или частота среза определяется размер внешнего проводника; меньше наружный диаметр, выше порога и наоборот. По сравнению с воздушным диэлектриком коаксиальная система, наличие твердого диэлектрического изолятора такой материал, как ПТФЭ, снижает частоту среза и добавляет к вносимым потерям. Для большинства практических целей коаксиальный кабель изготовлен с использованием твердого диэлектрического материала между внутренний и внешний проводник, компенсация вносимых потерь и частота среза со стабильностью и силой, которые она предлагает к анкеровке внешнего проводника на внутреннем проводнике и поддержание одинаковых размеров по длине кабеля. Внешний проводник экранирован от EMI (электромагнитных помех) оболочкой внешнего покрытия, называемой курткой. Куртка обычно изготавливается из поливинилхлоридного (ПВХ) материала и поставляется в различных цветах, таких как черный, серый, белый и коричневый.

Все усилия при выборе сборки коаксиального кабеля входит в обеспечение того, чтобы кабель демонстрировал один режим ТЕМ распространение ниже частоты среза (заданной внешним размер проводника), сохраняя гибкость вдоль кабеля длина, низкие вносимые потери, КСВ, близкий к единице, поддержание равномерности внутренний размер проводника (соответствующий одному из отраслевых стандартный размер. Что касается проектирования и производства коаксиальный для военных и космических приложений, есть другие строгие требования, такие как суровое соответствие экологическим нормам, простая установка и быстрое развертывание в полевых условиях, управление температурным режимом и т. д.

Популярные диэлектрические материалы, используемые для изготовления кабеля:

FPE – вспененный полиэтилен	PEAS полиэтилен с воздушным промежутком
ПФ вспененный полиэтилен	ФЭП Фторированный этиленпропилен
Вспененный полиэтилен PEF	LDPE полиэтилен низкой плотности
ПТФЭ представляет собой политетрафторэтилен	ПЭ пропилен
АСП — полиэтилен воздушно-капельный	Полутвердый полиэтилен PESS
