Как правильно собрать трехфазный электрощит для частного дома. Какие варианты конструкции существуют. Какие компоненты необходимы для сборки. Как выбрать оптимальную схему подключения. На что обратить внимание при монтаже.
Особенности трехфазных распределительных щитов
Трехфазный распределительный щит является основным элементом системы электроснабжения частного дома или коттеджа с трехфазным вводом. Он выполняет следующие важные функции:
- Распределение электроэнергии по отдельным группам потребителей
- Защита электрической сети от перегрузок и коротких замыканий
- Защита людей от поражения электрическим током
- Учет потребляемой электроэнергии
- Коммутация отдельных групп и всей сети в целом
При проектировании и сборке трехфазного щита необходимо учитывать ряд особенностей:
- Наличие трех фаз и нулевого проводника
- Необходимость равномерного распределения нагрузки по фазам
- Селективность защиты
- Возможность переключения отдельных потребителей между фазами
- Требования по электробезопасности
Рассмотрим основные варианты конструкции трехфазных распределительных щитов и особенности их сборки.

Вариант 1: Щит на дифференциальных автоматах
Наиболее современным и удобным вариантом является сборка трехфазного щита на дифференциальных автоматах (дифавтоматах). Такая конструкция имеет ряд преимуществ:
- Компактность — дифавтомат совмещает функции автоматического выключателя и УЗО
- Удобство монтажа — все подключения выполняются на одном устройстве
- Селективность защиты — каждая линия защищена отдельно
- Гибкость при изменении схемы — линии легко переключаются между фазами
Для сборки щита на дифавтоматах потребуются следующие компоненты:
- Трехфазный вводной автомат
- Дифференциальные автоматы на каждую группу потребителей
- Шины N и PE
- Кросс-модуль для распределения фаз
- Корпус щита
Схема подключения будет следующей:
- От вводного автомата три фазы и ноль подаются на кросс-модуль
- С кросс-модуля фазы распределяются на дифавтоматы
- Нулевые проводники от потребителей подключаются к шине N
- Защитные проводники — к шине PE
Такая схема позволяет легко переключать потребители между фазами, просто переставляя провода на кросс-модуле.

Вариант 2: Щит на УЗО и автоматических выключателях
Более бюджетным вариантом является сборка щита с использованием отдельных УЗО и автоматических выключателей. В этом случае схема будет следующей:
- На каждую фазу устанавливается отдельное двухполюсное УЗО
- После УЗО идут однополюсные автоматические выключатели на группы потребителей
- Нулевые проводники объединяются на отдельной шине N после УЗО
Преимущества такой схемы:
- Более низкая стоимость комплектующих по сравнению с дифавтоматами
- Возможность использования однополюсных автоматов
- Групповая защита от утечек тока
Недостатки:
- Сложнее выполнить монтаж из-за большего количества соединений
- При срабатывании УЗО отключается сразу группа потребителей
- Сложнее переключать отдельные линии между фазами
Такой вариант подойдет для небольших домов с ограниченным бюджетом на электрику.

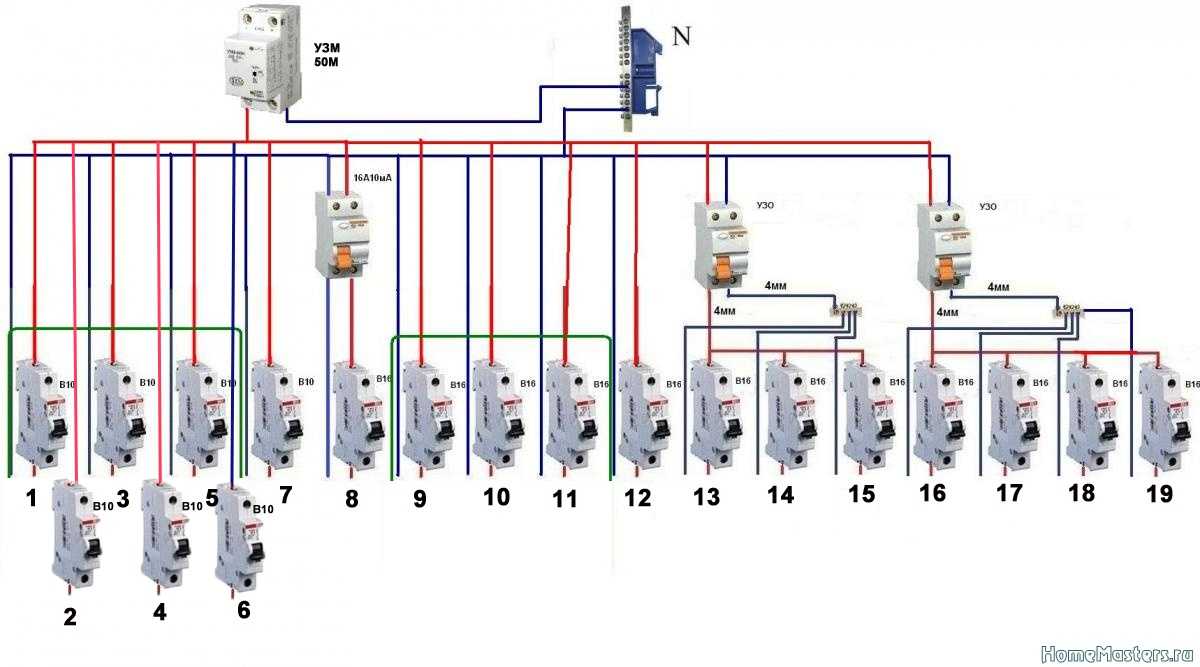

Вариант 3: Щит с групповыми УЗО
Этот вариант является улучшенной версией предыдущего. Особенности конструкции:
- Используется несколько двухполюсных УЗО на группы потребителей
- После каждого УЗО устанавливаются автоматы на отдельные линии
- Фазы распределяются через кросс-модуль
Преимущества:

- Более гибкая схема защиты — можно сгруппировать потребители по назначению
- При срабатывании УЗО отключается меньшая группа потребителей
- Сохраняется возможность использования однополюсных автоматов
Недостатки:
- Более высокая стоимость из-за большего количества УЗО
- Требуется больше места в щите
Такая схема хорошо подходит для коттеджей и больших домов, позволяя гибко настроить защиту.
Вариант 4: Щит с четырехполюсными УЗО
Интересным решением является использование четырехполюсных УЗО в сочетании с двухполюсными автоматическими выключателями. Схема имеет следующие особенности:
- Устанавливается 2-3 четырехполюсных УЗО на все фазы
- После УЗО идут кросс-модули для распределения фаз
- На группы устанавливаются двухполюсные автоматы
Преимущества такого решения:
- Компактность — меньше устройств в щите
- Удобство поиска неисправностей — можно быстро локализовать проблемную линию
- Гибкость при распределении нагрузки по фазам
- Двухполюсные автоматы отключают и фазу, и ноль
Недостатки:
- Более высокая стоимость четырехполюсных УЗО
- При срабатывании УЗО отключается большая группа потребителей
Этот вариант хорошо подходит для частных домов среднего размера, обеспечивая баланс между функциональностью и стоимостью.

Вариант 5: Комбинированный щит
Для больших домов и сложных систем электроснабжения оптимальным может быть комбинированный вариант, сочетающий различные устройства защиты:
- Вводная часть с трехфазным УЗО
- Распределение по этажам или зонам через четырехполюсные УЗО
- Защита отдельных групп на дифавтоматах
- Некритичные потребители на обычных автоматах
Такая схема позволяет:
- Обеспечить селективность защиты
- Гибко настроить защиту для разных потребителей
- Оптимизировать затраты на оборудование
При проектировании комбинированного щита важно правильно рассчитать номиналы устройств защиты для обеспечения селективности.
Выбор оптимального варианта конструкции
При выборе схемы трехфазного щита следует учитывать следующие факторы:
- Мощность вводного кабеля и планируемая нагрузка
- Количество и тип потребителей
- Требования по безопасности для разных помещений
- Бюджет на электрооборудование
- Удобство эксплуатации и обслуживания
Для небольших домов с ограниченным бюджетом подойдут варианты 2 или 3. Для домов среднего размера оптимальны варианты 1 или 4. Для больших коттеджей и сложных систем лучше использовать комбинированную схему.

Особенности монтажа трехфазного щита
При сборке трехфазного распределительного щита необходимо соблюдать следующие правила:
- Использовать качественные комплектующие от проверенных производителей
- Правильно выбирать сечение проводов и кабелей
- Обеспечивать надежный контакт в соединениях
- Аккуратно и упорядоченно укладывать провода
- Маркировать все элементы щита
- Обеспечивать удобный доступ для обслуживания
Особое внимание следует уделить правильному подключению нулевых и заземляющих проводников. Ошибки здесь могут привести к серьезным проблемам при эксплуатации.
После сборки щита необходимо провести его тщательное тестирование:
- Проверить все соединения
- Измерить сопротивление изоляции
- Проверить работу УЗО
- Провести тепловизионный контроль под нагрузкой
Только после успешного прохождения всех тестов щит можно вводить в эксплуатацию.
Сборка трехфазного щита дома — УЗО, счетчик, генератор
Мои работы, Распределительный щит, Электрика 04 апреля 2018 16370 0Здравствуйте, уважаемые читатели сайта elektrik-sam.info!
Сборка трехфазного электрощита на заказ для частного дома с резервным генератором.
Щит вторично-учетный вводно-распределительный. Ко мне обратился заказчик с просьбой спроектировать и собрать ему электрический щит для его частного дома, с возможностью подключения резервного генератора, в случае длительных перебоев с электричеством.
На границе участка дома уже был установлен щит учета с электросчетчиком. Заказчик пожелал установить второй многотарифный счетчик в щите дома, чтобы было удобно снимать показания, не выходя из дома на участок к щиту учета.
В этом проекте реализовано:
- пофазная защита от скачков и перепадов напряжения на реле напряжения Zubr;
- двухступенчатая дифференциальная защита с установкой противопожарного селективного УЗО;
- резервное электроснабжение всего дома при помощи резервного генератора с индикацией;
- неотключаемые линии с индикацией включения;
- программное управление бойлером при помощи недельного таймера.
На первой рейке скомпонован ввод: вводной автоматический выключатель, счетчик вторичного учета электроэнергии, противопожарное селективное УЗО.
В схеме применена двухступенчатая дифференциальная защита:
- противопожарное УЗО — первая ступень;
- групповые УЗО и дифавтоматы — вторая супень.
Справа на первой и второй DIN-рейках смонтирован резервный ввод от генератора и его обвязка с индикацией питания от генератора.
Вторая рейка — защита от скачков и перепадов напряжения в каждой фазе и неотключаемые линии. При выходе из дома одним нажатием на клавишу рубильника отключаем всю электросеть дома, кроме приборов жизнеобеспечения — это котел, холодильник, охранная сигнализация и для удобства свет коридора.
Третья DIN-рейка — рубильник отключаемых линий с индикацией включения и группа потребителей кухни.
Остальные две рейки — группы потребителей дома со своей групповой дифференциальной защитой.
Компоновка этого электрощита выполнена в ряд по группам — групповое УЗО и его групповые автоматические выключатели. Сборка щитов с такой компоновкой выходит сложнее, чем с обычной древовидной, но зато получается более дружественный интерфейс для пользователя — заказчика. Так намного удобней и наглядней пользоваться электрощитом, сразу видно конкретную группу целиком, не надо искать по рейкам какому УЗО соответствуют какие автоматические выключатели.
Нулевые рабочие проводники отключаемых групп подключены через двухполюсный кросс-модуль.
Для дополнительной экономии электроэнергии при многотарифном учете удобно включать мощные потребители в ночное время. Одним из мощных потребителей, который работает круглогодично, является водонагреватель. Применив недельный таймер, который управляет подключением бойлера к электросети через контактор, мы получили возможность автоматически управлять водонагревателем по заданной программе.
При необходимости программу можно изменить с помощью кнопок на передней панели таймера. И все, далее бойлер будет включаться и нагревать воду к заданному времени автоматически в течение дня, семь дней в неделю. Очень удобно и современно!
В качестве оболочки применен полностью металлический щит Hager FW в форм-факторе 5 DIN-реек по 24 модуля. Места за рейками просто очень много! Собирать такие щиты легко и приятно.
Щит полностью протестирован, снабжен понятными авторскими схемами, пояснительной запиской, упакован и отправлен заказчику.
Если Вы желаете заказать проект или сборку электрощита у автора, оставьте заявку в разделе КОНТАКТЫ.
Подробный видео-обзор:
Трехфазный щит дома с резервным генератором
Бюджетный трёхфазный щит: Мастер-Класс – CS-CS.

Бюджетный трёхфазный щиток на УЗО и автоматах
Я устал от виденья кривых трёхфазных щитов, которые ни разу не оптимальны, топорны и ужасны в плане использования людьми, ремонта, перераспределения нагрузки по фазам. В этой сфере кое-что тоже надо поменять и сделать более приятным и удобным как для тех людей, которые эти щиты разрабатывают, так и для тех людей, которые этими щитами будут пользоваться. Поэтому я продолжаю свой мастер-класс для того, чтобы научить людей делать простые, но адски злобные и гибкие трёхфазные щиты.
А перед тем, как добраться до теории, мы вспомним предыдущие посты, которые у меня были по этой теме. Во-первых, изначально про трёхфазные щиты был вот этот вот пост: «Силовой трёхфазный щит: методика разводки и сборки (на примере щита)». Там я показывал то, как я собираю трёхфазный щиток на дифавтоматах DS201/202C серии, благодаря которым он получается гибкий и удобный для обслуживания. Во-вторых, следует читать пост про Мастер-Класс сборки щита, в котором я рассказывал всю общую теорию проектирования и сборки щитков: маркировку, документацию, соединения. Этот пост пригодится нам для освежения знаний по самому монтажу, которые я тут опущу.
Дополнение от марта 2017 года. В общем, эта трёхфазная бюджетная схема хороша только в плане стоимости материалов. А вот собирать этот щит и обслуживать его гораздо труднее, чем щит на дифавтоматах: ведь в щите на дифах у нас только один кросс-модуль, а в бюджетных трёхфазных щитах кросс-модулей больше, и около них надо оставлять больше свободного места. А это сделает наш щит ещё больше. За что-то всё равно придётся платить: или за стоимость щита (на дифах) или за его размер (по бюджетной схеме). Сам я возвращаюсь на трёхфазные щиты на дифавтоматах типа «А», а трёхфазную бюджетную схему буду делать только если ситуация совсем безвыходная, а негативный опыт сборки трёхфазных бюджетных щитов описан вот тут.
Объявление от апреля 2017 года. Эта схема щитов изжила своё. Она очень помогла пережить шок от кризиса 2015-2016 года, но сейчас пора привыкать к новым ценам, и после того, как щит бани на 15 линий у меня получился с ПЯТЬЮ кросс-модулями и еле-еле уложился в AT52 (а лучше бы AT62), я перехожу обратно на дифавтоматы. Я использую серию DS201 на 6 кА и типа «А». Такие дифавтоматы стоят по 5-6 тыр за штуку, но окупается это следущими моментами:
- Размер щита становится меньше. Ну или же в тот же размер можно внести побольше функций (автоматика, неотключаемые линии и прочее).
- Внутри щита становится меньше проводов, потому что исчезают адские жгуты от УЗО до кросс-модулей и потому что кросс-модулей становится меньше.
- Щит получается более логичным: кросс-модули будут нужны только для нужных видов питания (неотключаемое, сеть, генератор и так далее), а не для каждого УЗО, и в них никто не запутается.
- Для пользователя получается то, что на каждую линию стоит своя полноценная защита: УЗО и автомат в одном корпусе. И если проблемы будут с одной линией — то она не повлияет на остальные. Особенно это актуально, если утечка на линии плавает: то появляется, а то нет. В случае с УЗО и автоматами это можно задолбаться искать, а в случае с дифами один из них просто отключится, даже если нет никого дома, а остальное будет работать.
Что касается денег — то виноватым себя за большую стоимость материалов я не считаю. Кризис миновал, цены поднялись и я вынужден работать по ним, потому что цены на материалы придумываю не я. На этом всё. С этого момента по умолчанию все трёхфазные щиты я считаю на дифах и только если ситуация СОВСЕМ безвыходная — то по бюджетной схеме. Но если вы на неё согласились — то будьте готовы к тому, что вместо щита у вас будет шкаф 2х1 метр.
А дальше мы перейдём к теории и глубоким пояснениям, почему трёхфазный щит будет более замороченным и что там надо учесть, чтобы он был удобен для людей и люди на него меньше матерились.
Часть 1. Теория разработки трёхфазного щита.
Что для нас является самым основным на свете после того, как мы правильно выбрали линии, их защиту и то, куда они идут и чего питают? Для нас самым основным является сделать так, чтобы щиток был понятен и удобен человеку. А от этого зависит расположение автоматов и их подписи. То есть, нам надо чтобы у нас сначала шли автоматы света, потом автоматы розеток, потом автоматы кухни, потом санузлов, потом всякой например климатической техники.
Вы помните, как мы собираем однофазный щиток (из прошлого мастер-класса)? Там всё просто: там мы сортируем автоматы линий как нам надо (потому что все линии сидят на одной фазе и в этом плане они все равны), а потом расставляем дифзащиту (УЗО) так, чтобы срабатывание одного УЗО не особо влияло на другие линии. Скажем, если отрубится вся кухня — то мы можем перетащить микроволновку и чайник в другую комнату и разогреть покушать. Или если отрубятся кондеи и тёплые полы — то нам будет пофигу.
Но а в случае трёх фаз у нас есть сразу две задачи, которые полностью противоположны друг другу по логике. Это та же задача распределить все линии по дифзащите и одновременно по разным фазам. И вот тут и начинаются сложности, потому что распределение по фазам нам даст одну логическую сортировку линий (например, Розетки Кухни и Питание Котла, Свет Улицы), а распределение для человека, которое самое главное, должно дать сортировку линий, которую я описывал выше.
И ведь нам надо расставить дифзащиту! Причём таким образом, чтобы при её наличии можно было бы менять распределение по фазам при помощи кросс-модулей. На всякий случай напоминаю, что кросс-модуль — это такая штуковина, которая содержит в себе две или четыре шинки, которые можно использовать для того, чтобы один раз подать на них фазы (фазу) и ноль, а потом из этой точки раздать их по остальным местам щитка. А если нам надо изменить распределение нагрузок по фазам — то достаточно выкрутить провод этой нагрузки из одной фазной шины и закрутить его в другую шину.
Итак, самое грамотное и правильное решение для трёхфазного щита — это собрать его на дифавтоматах. Например, серии DS201/202C. В этом случае мы делаем всё так, как я описывал в первом посте про сборку трёхфазного щитка, на который уже давал ссылку.
Мы ставим дифавтоматы в ряд и пользуемся тем, что у серии DS201/202C контакты одинаковые с автоматами серии S200. В этом случае мы можем даже комбинировать обычные двухполюсные автоматы серии S200 (S202) там, где дифзащита не нужна и дифавтоматы. Все их нули мы соединяем при помощи гребёнки.
Я использую гребёнку 2CDL210001R1057 PS1/57N, которая имеет синий цвет. Я попросил ABB поддерживать её в небольшом количестве на складе в Москве, и она часто бывает там в наличии и доступна для заказа. Я выкусываю из неё зубья через один и она становится годной, чтобы коммутировать нули.
Ну а фазы мы в этом случае подключаем каждую своим проводом от кросс-модуля. У нас получится такая картинка:
Схема трёхфазного щита: На дифавтоматах
Такие щиты я всегда и собирал и по другому никогда не делал. Но сейчас шибанул кризис (и цены взлетели в два раза), а трёхфазное питание становится всё более и более массовым.
Что делать, чтобы собрать трёхфазный щиток более бюджетно? Собирать его на УЗО и автоматах! Но как? Каким образом? Ведь тут сразу встаёт задача группировки линий по фазам и по УЗО одновременно, которая хрен нормально совместима. Почему не совместима? А вот сейчас покажу.
Вариант 1. Заменить дифавтоматы парой «УЗО+Автомат». Его можно использовать, но собирать щиток будет неудобно, потому что не будет наглядности, которая получается с дифами или с вариантом, где УЗО и автоматы стоят отдельно.
Вариант 2. Поставить по двухполюсному УЗО на каждую фазу. Тогда на весь огромный трёхфазный щиток мы получим всего три УЗО и кучку автоматов. Схема щитка будет вот такой вот:
Схема трёхфазного щита: На УЗО на каждую фазу
И тут сразу встаёт тьма тьмущая минусов конструкции:
- Появляются нулевые шинки. Это ОЧЕНЬ плохо в трёхфазных щитах. Но не из-за того, что якобы внутри щита отвалится ноль. А из-за того, что появляется лишняя возня с этими нулями после УЗО: надо помнить, куда какой подключать, думать, как эти шинки разместить. И ещё кое-что, что будет в последнем пункте недостатков 😉 *тут злобный смех*.
- Расположение автоматов: или мы ставим их плохо для пользователя в разнобой, но зато соединяем гребёнкой и получаем красивый монтаж щита, или же мы ставим их хорошо для пользователя (а это самое важное!), но получаем плохой монтаж щита, потому что нам придётся соединять все автоматы нужной фазы шлейфом при помощи наконечников НШВИ(2).
- Полная невозможность переключить конкретный автомат на другую фазу. Для того, чтобы какой-нибудь автомат из схемы, например «Посудомойка» переключить с фазы «L1» на фазу «L3» нам придётся выкидывать его из гребёнки или резать его шлейф. А потом дотягивать до него провод от другого УЗО. И это ещё половина возни. Потому что кроме фазы, нам надо переключить на другое УЗО ещё и ноль! А это значит, что нули надо как-то подписывать, оставлять в щите место для их маркировки.
Короче, чтобы переключить автомат на другую фазу, здесь придётся вырвать и переделать монтаж щита. То есть, заказчику в комплекте надо давать обжимку WS-04A, наконечники НШВИ и НШВИ(2) и монтажный провод ПуГВ.
Если уж мы хотим получить совсем бюджетный щиток на три фазы (если у нас например всего десяток линий), то лучше поставить одно четырёхполюсное УЗО, кросс-модуль, и распределить автоматы через него. Тогда нулевая шинка будет общая, и будет возможность переключать нагрузки по фазам. Когда-то я собирал такой щиток. Вот как он выглядит (из давнего поста):
Щиток (ОЧЕНЬ БЮДЖЕТНЫЙ) на три фазыс реле времени
То есть, этот вариант превращается в вариант «Одно четырёхполюсное УЗО и кучка автоматов» и годится на какой-нибудь щиток сарая, гаража или подсобки. А у нас напрашивается третий вариант:
Вариант 3. Чтобы было удобнее переключать линии по фазам, разделим общие УЗО на несколько отдельных двухполюсных. То есть, логика может быть такой: посмотрим, какие линии у нас на какой фазе висят. А потом постараемся придумать для них УЗО таким образом, чтобы на это УЗО приходила одна фаза, которая нужная этим линиям, и одновременно эти линии имели хоть какой-то логический смысл вместе. После этого мы получим такую схему:
Схема трёхфазного щита: На нескольких УЗО на каждую фазу и группу
Хотите знать, какие у неё недостатки? Да ВСЕ те же, которые были в предыдущей! Появляется ещё БОЛЬШЕ сраных нулевых шинок, а смысла остаётся ещё меньше! И та же проблема с переключением линий по фазам становится веселее: мы можем или переключить одно УЗО с его автоматами целиком, или нам снова надо будет резать провода в щитке и пересобирать его.
Смотрите, как может ужасно выглядеть такой щиток (из поста «Комплект силовых щитков для коттеджа»):
Все соединения выполнены
Видите, СКОЛЬКО там нулевых шинок?! Если увеличить картинку, то видны шлейфы на автоматах, переделать которые почти невозможно! То есть, это мёртвый щиток: он не будет гибким и единственное, что с ним можно сделать — это только добавить новые линии от кросс-модуля.
Надо снова думать! Давайте вспомним, какие требования мы предъявляем к трёхфазному щитку:
- Человекоориентированность. Пользоваться щитком будут живые люди. И их не должно глючить от расстановки линий вида «Розетки кухня», «Свет улица», «Розетки мансарда», «Котёл», «Свет ванная». Потому что в такой расстановке линий не поймёшь, где искать следующую: в начале списка, в конце или вообще «где-то».
- Гибкость. Возможность переключать любую линию на любую фазу, если это потребуется. Возможность добавить в щиток новые линии (автоматы).
- Дифзащита на все линии, где она нужна. Ибо людей защищать надо!
Если оставить логическую группировку линий, и вспомнить о том, что есть четырёхполюсные УЗО, то у нас получается интересный вариант.
Вариант 4. Четырёхполюсные УЗО и Двухполюсные автоматы.
Что мы делаем? Мы берём лучшее от всех раньше описанных вариантов: двухполюсные подключения, чтобы избавиться от нулевых шинок; УЗО для дифзащиты, потому что они дешевле дифавтоматов; кросс-модули для переключения нагрузки по разным фазам. И мы получаем вот такую вот схему щита:
Схема трёхфазного щита: На четырёхполюсных УЗО
Тут мы взяли двухполюсные автоматы для того, чтобы снова соединить все нули гребёнкой PS1/57N и не думать о них вовсе. Эти автоматы мы можем расставить так, как нам хочется, не думая о том, какой на какой фазе окажется. Потому что до автоматов мы поставили кросс-модули. А вот до кросс-модулей мы поставили дифзащиту в виде четырёхполюсных УЗО.
УЗО в штуках на щиток будет немного, но зато они будут защищать сразу много автоматов. Скажем, если нам надо сильно бюджетить щит коттеджа, то можно сделать УЗО на первый этаж, УЗО на второй этаж, УЗО на оборудование и УЗО на кухню и санузлы. Номинал УЗО по току мы выбираем не меньше вводного автомата или с запасом на будущее. Если я точно знаю, что вводной автомат больше 25А не поднимется (это соотвествует 15 кВт на трёх фазах), то ставлю УЗО на 25А. А если с запасом — то ставлю УЗО на 40А.
И тут искушённый человек задаст вопрос: а как же это так? Вот обычно мы стараемся увеличить количество УЗО таким образом, чтобы если одно УЗО сработает так, что его без ковыряния в линиях назад не включишь, у нас оставалось хоть что-то работающее. А тут получается, что отрубится весь первый этаж — и привет?
А вот здесь нам как раз очень-очень помогают двухполюсные автоматы! Благодаря им мы не только можем использовать кросс-модули и избавиться от нулевых шинок, но ещё и быстро восстанавливать работоспособность линий. Давайте вместе вспомним, какие варианты срабатывания УЗО у нас могут быть? УЗО может сработать при утечке с фазы на PE, или при утечке с нуля на PE. Вот если в первом случае нам достаточно снять с линии фазу (отключив однополюсный автомат), то во втором случае мы должны иметь или много УЗО (как в однофазном щитке — там мы отдаём предпочтение работоспособности линий), или ставить двухполюсные автоматы, которые отключают как раз фазу и ноль линии одновременно.
То есть, если у нас сработало одно из «больших» УЗО, алгоритм поиска проблемы будет такой:
- Отключаем все автоматы, которые находятся под этим УЗО нафиг.
- Взводим УЗО. Тут сразу будет понятно, что глючит. Когда все автоматы отключены, то УЗО должно включиться назад (если нет никаких глубоких проблем в щитке). А если УЗО не включается — то есть вероятность, что оно само сдохло.
- Начинаем включать автоматы линий, которые находятся под этим УЗО. Как только мы доберёмся до проблемной линии, у нас снова отключится УЗО.
- Отключаем автомат проблемной линии (на котором вышибло УЗО), и продожаем включать автоматы дальше.
В результате у нас все проблемные линии будут выключены, а остальное будет работать. И вот это вот оправдывает то, что мы настолько сократили все УЗО в нашем щитке. Если немного показать или научить — с такой методикой поиска проблем справится даже школьник, и это хорошо.
Ну а переключать линии по фазам мы сможем так же, как и обычно: переставляя провода по шинам кросс-модулей. Единственная сложность, когда нам надо будет перетряхивать весь щиток — это если мы захотим, чтобы конкретный автомат стоял совсем под другим УЗО.
Давайте по приколу прикинем бюджет такого щитка по ценам из ЭТМ. Положим, у нас есть 20 линий. Разобъём их на два УЗО.
- 20 автоматов S202 C16 (2CDS252001R0164): 775 руб х 20 = 15 500 руб
- 2 штуки УЗО F204 AC-40/0.03 (2CSF204001R1400) 3891 х 2 = 7 782 руб
- 2 штуки кросс-модулей ИЭК YND10-4-07-100 664 х 2 = 1 328 руб
Сумма получается равна 24 610 руб. А теперь берём 20 штук дифов DS201 C16 AC30 (2CSR255040R1164): 3946 * 20 = 78 920. Разница в стоимости в три раза! То есть, если нам надо сэкономить в условиях кризиса — такой вариант абсолютно годится и имеет право на жизнь.
Какие недостатки могут быть у такого варианта?
- Он отжирает в примерно два раза больше места в щитке, чем щиток на дифавтоматах. В некотором случае это может быть важным. Например, когда надо уложиться строго в нужный размер щита, или когда в два раза больший щит по стоимости убивает всю денежную разницу этого варианта.
- Ну и то, что придётся чаще бегать к щитку при утечках: УЗО-то стало меньше, и защищают они сразу много линий каждое.
А вот переключение линий по фазам и добавление новых, удобство подключения к щитку и его наглядность остаются такими же, как в щитке на дифавтоматах. И сейчас я часто стал использовать такой вариант, когда придумываю кому-нибудь щитки. Например, как раз такой щиток я ставил на дачу родственникам.
Часть 2. Собираем трёхфазный щит по схеме.
Сейчас я расскажу про такой щиток подробнее. Попросил меня один заказчик быстро собрать ему трёхфазный щиток вместо однофазного, потому что у них в районе всех переводят на трёхфазное питание. Я посидел, посмотрел на старые уже проложенные линии и придумал ему щиток по такой схеме.
Схемы щитка не будет, потому что она до ужасти стандартная и нарисована выше для любого такого щитка: на вводе стоит рубильник для того, чтобы было удобно заводить вводной кабель и быстренько отключать весь щиток целиком. После этого питание проходит через вольтметро-амперметры Меандр ВАР-М01, потом идёт через три штуки УЗМ51-м для защиты от отгорания магистрального нуля или кривого вводного напряжения. Дальше это питание подаётся на два УЗО, а с них через кросс-модули — на автоматы.
И так забавно получилось, что в качестве корпуса щитка снова был выбран Mistral IP65, как и в щитке для однофазного мастер-класса. Мы расставляем все компоненты в щиток (тут он на 72 модуля, и ширина DIN-рейки 18 модулей):
Расставляем компоненты в щитке (на базе Mistral IP65)
Дальше мы отрезаем и расставляем гребёнки на УЗО и автоматы. Как раз кстати для нас и для такой схемы щитка выпускается гребёнка ABB PS4/12 (артикул 2CDL240101R1012). Эта гребёнка позволяет соединить вместе три штуки четырёхполюсных УЗО, потому что её схема такая: L1-L2-L3-N-L1-L2… Эта гребёнка выглядит вот так:
Гребёнка PS4/12 для соединения четырёхполюсных УЗО
Я отпилил её на ширину двух УЗОшек и прикрутил к ним:
Установили гребёнку PS4/12 на два УЗО
А ещё её удобство в том, что если забыть про Мистрали, то она точно подходит под три УЗО, стоящие на одной DIN-рейке на 12 модулей, которая и является стандартом для щитов ABB.
Нули снова соединяем гребёнкой PS1/57N, выкусывая зубья через один:
Используем гребёнку PS1/57N для соединения нулей автоматов
Вот так вот у нас получилось:
Установили гребёнки PS1/57N на нули
После этого соединяем все компоненты в щите между собой. Как и в прошлом мастер-классе, мы делаем всё так, чтобы не загромождать рабочее место и использовать в похожих операциях только небольшое количество инструмента. Я решил сначала подключить ноль. Он идёт из рубильника на питание ВАР-М01, на питание УЗМок и сразу на питание УЗО.
Когда я сделал все соединения, то у меня получился вот такой вот ктулху:
Использование провода ПуГВ для изготовления ктухлу
Тут виден плюс сборки щитков проводом с многопроволочной жилой (ПуГВ). Там можно подсунуть под наконечник сразу несколько сечений и опрессовать его вместе, чего не сделаешь с моножилой.
Закручиваем эту ктулху в щиток:
Подаём ноль питания на вольтметры и УЗМки
А после этого разводим фазы. У меня получилась сама собой классная компоновка щитка таким образом, что ВАРы вставли под вводной рубильник. Поэтому фаза с него идёт сразу через ВАР, а потом за DIN-рейками поднимается на УЗМку. ВАРы мы подключаем до УЗМок, потому что они должны показывать нам напряжение сети даже если УЗМ отключится — как раз по ВАРам мы будем определять, что там с УЗМ случилось и не пора ли скорее отключать вводной рубильник.
Запитали всё до УЗО
Дальше после выходов УЗО мы подаём питание на соотвествующие им кросс-модули. И на этом первая часть сборки щита завершена. Можно подать питание и проверить работу УЗО по кнопке «Тест».
Подключили кросс-модули после УЗО
После этого начинаем подключать линии к автоматам от кросс-модулей. Сначала подадим ноль на нужные автоматы.
Подали нули на автоматы
А потом так же, как в и щитке на дифавтоматах, подключим фазы от автоматов к кросс-модулю.
Раздаём фазы с кросс-модулей на автоматы
У нас получится такая вот картинка:
Получаем вид, аналогичный дифавтоматам
Сравните её с картинкой от щитка на дифавтоматах. Есть ли разница для подключения конечным пользователем? Нет! =)
Часть разводки щитка: месива проводов нету
Ну и крупным планом фотка кросс-модуля. Он заполнен частично и выбран с запасом. Если надо что-то переключить на другую фазу — достаточно открутить провод из одной шинки и воткнуть в другую.
Кросс-модуль крупно
Вот что у меня получилось в итоге. На DIN-рейках есть резерв места для новых линий, если они понадобятся. Внутри щитка всё достаточно свободно и наглядно.
Щиток собран!
А так как Mistral IP65 на 72 модуля состоит из двух дверей, то как-то само собой получилось так, что одна дверь отвечает за ввод, а другая (которая на фото ниже не показана) — за групповые автоматы.
Расположение вводной части щитка
Этот щиток уже сдан заказчику и наверное на каких-нибудь выходных им и будет подключен. Пока у него ещё старый вводной кабель, и в щиток придёт одна фаза. Но если сделать на вводном рубильнике перемычку, то новый щиток можно сразу устанавливать и подключать. А потом, когда вводной кабель будет переделан — щиток будет переключен на три фазы.
Часть 3. Небольшие советы по трём фазам.
И вдогонку дам ещё парочку советов на случай трёхфазного ввода и разработки щитков на три фазы.
Во-первых, если ваше помещение — не беседка, куда надо провести только свет, ведите в каждое помещение всегда три фазы целиком. Не делайте убогих решений, когда отводят одну фазу на щит гаража, другую — на щит сарая, третью — на щит бани. В каждое из этих помещений ведите три фазы для того, чтобы можно было легко считать и переключать в пределах вашего домохозяйства три фазы в любом месте.
То есть, любой щиток сарая или прочего помещения мы начинаем с четырёхполюсного рубильника, куда подаём все три фазы. А вот уже потом, если там действительно нужно сделать две линии (на свет и розетки) — мы ставим двухполюсное УЗО и пару автоматов на одну из фаз.
Во-вторых, когда считаете распределение нагрузок по фазам, не надо выдумывать никаких сложностей! Берёте максимальную нагрузку для каждой линии и распределяете эти линии по фазам так, чтобы общая сумма киловатт по каждой была примерно равна. Даже если получилось по 30 кВт на каждой линии, а вам выделено всего 15. Вот например, так:
Нагрузка по линиям в трёхфазном щите
Позже, если вы вдруг ошибётесь, то вам достаточно будет уже потом, в собранном щитке, переключить часть линий на кросс-модуле. Я приведу выдержку из своей инструкции к щиткам:
В данном щитке все основные виды питания (например неотключаемое, основное или неприоритетное) выведены на отдельные кросс-модули (блоки шин L1-L2-L3-N). Это облегчает разводку щита и позволяет легко добавлять новые линии или изменять распределение нагрузки по фазам.
При проектировании щитка вся нагрузка равномерно распределяется по фазам. Если же при использовании щитка оказалось, что во время включения каких-то нагрузок выбивает вводной автомат из-за перегрузки, то понадобится поменять распределение по фазам некоторых линий.
Для изменения распределения по фазам понадобится всего лишь отвёртка. Надо открыть кросс-модуль, найти провод от линии питания нужного автомата/дифавтомата, открутить его из одной фазной шинки и закрутить в любое свободное отверстие другой фазной шинки. Обычно на проводе находится трубочка с маркировкой вида «Lxx», где «xx» — это номер автомата/дифавтомата, который питается от этого провода.
Как понять, что, с какой и на какую фазу переставлять? Для этого требуется немного внимательности и логического мышления. Нужно заметить и запомнить, какие нагрузки были включены в тот момент, когда вводной автомат отключился. После этого надо обратиться к документации на щиток и посмотреть, на каких фазах они были. Если в щитке были установлены измерительные приборы — то по ним сразу будет видно, на какой фазе была самая большая нагрузка.
Предположим, для примера, что на фазе L1 у нас находятся розетки прихожей, духовка и водонагреватель. В обычном варианте всё работало нормально, но вдруг в прихожую стали включать мощный обогреватель. На практике это может выглядеть так: чего-то жарим, работает обогреватель, включился водогрей — и всё потухло. Включаем вводной автомат назад, повторяем эксперимент, наблюдаем. Вспоминаем, что все описанные нагрузки находятся на фазе L1.
Значит решением будет перенести одну из этих нагрузок на какую-нибудь другую фазу. Какую именно — можно выбрать или логикой вида «водонагреватель используется не так часто, посадим его на фазу, где сидят розетки ванной» или эмпирическим путём.
ВНИМАНИЕ! Не следует переставлять все нагрузки подряд и бездумно. Тем самым вы можете ещё больше нарушить их распределение, которое потом подсчитать и восстановить будет сложно.
На этом — всё! Собирайте бюджетные трёхфазные щитки правильно. Помните, что ими будут пользоваться другие люди, и что ваш щиток должен быть любой ценой удобен и понятен для именно этих людей, а не для каких-то сферических абстракных сущностей!
Статьи 408 и 409 — Распределительные щиты, щиты и промышленные панели управления
Что вы знаете о статьях 408 и 409? По моему опыту, этот вопрос часто приводит к долгой паузе, а затем, возможно, цитируют пару требований из статьи 408. До 1999 года это была статья 384; в Кодексе 2002 г. он был перемещен в главу 4. Поскольку тема не связана с методом электропроводки, как описано в главе 3, она лучше подходит для главы 4, которая называется «Оборудование общего назначения». Эта статья основана на NEC 2011 года, а статья 408 содержит требования к распределительным щитам и панельным щитам, которые устанавливаются почти в каждом проекте, который мы когда-либо проверяли. Логично начать с обзора того, что такое распределительный щит и щит, включая сходства и различия.
Сравнение распределительных щитов и панелей
Распределительный щит является отдельно стоящим и обычно обеспечивает доступ спереди и сзади. Он имеет каркас, к которому крепятся шинопроводы, устройства перегрузки по току и приборы, и комплектуется кожухами над токоведущими частями. Это могут быть несколько секций, соединенных между собой горизонтальными шинами; в нем могут размещаться автоматические выключатели в литом корпусе, силовые автоматические выключатели и плавкие выключатели. Распределительные щиты могут быть рассчитаны на максимальную силу тока в сети до 5000 ампер, и они, как правило, трехфазные.
Фото 1. Оборудование обесточено. С другой стороны, щитовые панели представляют собой узлы, устанавливаемые внутри шкафа или корпуса. Они монтируются заподлицо или на поверхность стены с доступом только спереди. Они состоят из корпуса, внутренней секции (шины), секции выключателя и накладки, представляющей собой крышку или дверцу. Устройства максимального тока внутри щитов представляют собой миниатюрные автоматические выключатели в литом корпусе и/или плавкие выключатели, но они могут подключаться только к сети на 1200 ампер. Они могут быть однофазными или трехфазными.
Так что же у них общего? Каждый из них служит точкой распределения для входящих источников питания, которые должны быть разделены и поданы на несколько цепей. В каждом из них находится какое-либо устройство перегрузки по току, и поэтому они должны быть легко доступны. Каждый из них должен быть оценен для среды, в которой мы их устанавливаем; например, в помещении, на улице или, возможно, в опасном месте. Каждый из них имеет номинальный ток короткого замыкания, который, как мы обязательно должны проверить, превышает допустимый ток короткого замыкания в месте установки. Одно слово предостережения с этим типом оборудования: они построены в соответствии со стандартами UL и внесены в список, когда они покидают завод. Если что-то изменяется в распределительном щите или щите после того, как оно покидает завод, и это изменение не относится к устройству, устанавливаемому на месте, указанному компанией, производящей оборудование, то это означает, что оборудование было изменено по сравнению с его первоначальным списком и требует одобрения AHJ. или повторное включение в перечень признанной на национальном уровне испытательной лабораторией.
Раздел 408.3 содержит некоторые основные требования, и я укажу на несколько интересных моментов. Первый — 408.3(A)(3) под названием «Та же вертикальная секция»; здесь мы находим требование, чтобы проводники, предназначенные для заделки в одной секции многосекционного распределительного щита, не проходили через другую секцию до заделки. Есть, конечно, исключение; однако они редко строятся с горизонтальной канавкой, в которой есть барьеры для создания канавки для проводки. Проблема, обычно возникающая в полевых условиях, возникает, когда трубопроводы проходят под землей; физическая установка кабелепроводов обычно планируется и устанавливается до установки распределительного щита (и часто даже до того, как он появится на месте). Необходимо соблюдать осторожность, чтобы убедиться, что ответвления кабелепровода расположены правильно, чтобы выровняться в соответствующей секции распределительного щита. Я видел случаи, когда не уделялось должного внимания размещению распределительного щита, и установщик просто брал все подземные трубопроводы и соединял их вместе, потому что «вот куда идет оборудование». Как хороший инспектор, часто бывает полезно спросить подрядчика, есть ли у него документы на оборудование и проверили ли они чертежи посадочных мест, чтобы убедиться, что трубопроводы выровнены. Этот вопрос может быть просто напоминанием, в котором нуждается подрядчик. Если вы время от времени проявляете инициативу, вы станете лучшим инспектором.
Продолжая общие правила как для распределительных щитов, так и для щитов, у нас есть требование по предотвращению перегрева и индуктивных эффектов. Обычно шинопроводы укладываются на заводе, а расположение проводников выполняется на месте. Убедитесь, что цепи сгруппированы вместе; запуск фазы A на одной стороне панели и фаз B и C на другой стороне не подходит по индуктивным причинам.
При использовании этого оборудования в качестве сервисного оборудования мы должны убедиться, что соблюдены положения для основной перемычки в соответствии со статьей 250.28(D). Все секции распределительного щита должны быть соединены вместе с помощью соединительного провода оборудования, размер которого соответствует соответствующему разделу кода (в зависимости от того, является ли это сервисным оборудованием или нет), с использованием Таблицы 250.122 или Таблицы 250.66.
Расположение фаз описано далее. Для некоторых это может быть очень простым требованием, но если вы спросите большинство электриков, где это находится в Кодексе, вы получите пустой взгляд. В 408.3(E) описаны детали расположения фаз; фазы А, В, С располагаются слева направо и спереди назад, в зависимости от конструкции оборудования. Если это не то расположение, которое у вас есть, то вы должны четко указать, что это за расположение.
Фото 3. Вот пример распределительного щита, показывающий интерьер.
Следующие два пункта в 408.3(F) касаются маркировки, относящейся к имеющейся системе напряжения. Если у вас конфигурация с высокой ветвью или незаземленная система, вы должны четко обозначить распределительный щит или щитовую маркировку, указав это. Пожалуйста, просмотрите кодовую книгу для точного языка.
Любой тип оборудования также должен соответствовать статье 312.6, чтобы обеспечить надлежащее пространство для изгиба проволоки. Здесь необходимо соблюдать осторожность при установке проводов большего размера, чтобы учесть температурную коррекцию, регулировку мощности или падение напряжения. Для проводников большего размера может потребоваться больше места для изгиба, что часто не учитывается при проектировании или монтаже.
Фото 4. Это накладной щит, который используется в больнице для систем экстренной помощи.
В 408.4 мы находим требования к идентификации поля; Проще говоря, , у нас должен быть каталог идентификации цепей, который (без каких-либо дополнительных исследований или размышлений) будет идентифицировать то, что питается от этой цепи. Кроме того, необходимо определить источник или питание оборудования. Эта информация очень важна для обслуживающего персонала, служб экстренного реагирования или других лиц, пытающихся работать с системой. Конечно, у нас есть исключения для одно- или двухквартирных домов.
Следующим пунктом, подлежащим проверке, является 408.5 Зазор для проводника, входящего в ограждение шины. Здесь мы находим две детали, которые должны были звонить моим инспекторам, и подрядчик обычно застигнут врасплох, когда они слышат эти звонки. Первый пункт, о котором я упомяну, находится в конце абзаца; кабелепровод, включая концевые фитинги, не должен возвышаться более чем на 3 дюйма над дном кожуха. Это сложно исправить, если это металлический трубопровод, а провод уже протянут. Другим пунктом являются требования к зазорам для мест, которые производитель указывает как утвержденные места для вводов кабелепроводов. Эти требования к зазорам приведены в таблице 408.5 и различаются в зависимости от того, изолирована шина или нет. Обычно в конструкции производителя учитываются эти зазоры. Однако, если вы обнаружите вход кабелепровода в редуктор, а зазоры между кабелепроводом и шиной кажутся слишком малыми, вполне вероятно, что кабелепровод находится выше 3 дюймов, шина расположена слишком близко к нижней части корпуса. или они сделали ввод кабелепровода в месте, которое не одобрено производителем для ввода. Мы не можем просто ввести оборудование для удобства, где мы не можем обеспечить минимальное пространство для изгиба проводов к сборным шинам.
Часть II статьи 408 конкретно касается распределительных щитов, и я кратко изложу найденные здесь пункты. Во-первых, если распределительный щит установлен во влажном или сыром месте, он должен соответствовать требованиям 312. 2. Места установки должны быть выбраны так, чтобы свести к минимуму вероятность возгорания соседних горючих материалов, а распределительный щит с открытым дном не должен устанавливаться над горючим полом. Если корпус не полностью закрыт, то между верхней частью платы и любым горючим потолком, если он не защищен, необходим зазор в 3 фута. Зазоры вокруг распределительного щита должны соответствовать основным требованиям 110.26.
Часть III охватывает определенные элементы только для панелей. Здесь мы рассмотрим несколько пунктов, о которых должен знать хороший инспектор, чтобы выполнять свою работу качественно. Первый общий пункт заключается в том, что щит должен иметь рейтинг, равный или превышающий расчетную нагрузку фидера в соответствии со Статьей 220; также устройство перегрузки по току, защищающее панель, не должно быть больше номинала панели. Есть некоторые исключения из этого, как вы можете прочитать в своей кодовой книге. Еще одна вещь, которую следует учитывать на этом этапе проверки, — убедиться, что номинальный ток короткого замыкания панели может выдержать доступный ток короткого замыкания в этой точке системы. Ищите такие термины, как AIC (отключающая способность в амперах), AIR (номинальная отключающая способность в амперах), kAIC («k» означает отключающую способность в тысячах ампер). Все они относятся к величине тока короткого замыкания, которое оборудование может безопасно отключить, и здесь необходимо соблюдать осторожность, чтобы проверить значения. Слишком часто в целях удешевления проекта закупается оборудование с более низким рейтингом, чтобы сэкономить деньги.
Если щит питается от трансформатора, в 408.36(B) четко указано, что устройство защиты от перегрузки по току должно быть на вторичной стороне трансформатора. Обычно это делается либо с помощью отдельного разъединителя с предохранителем, либо с помощью главного выключателя внутри панели. Это необходимо проверить, так как время от времени кто-то будет пытаться вставить панель только с главным наконечником («MLO») и сказать, что она защищена устройством перегрузки по току на первичной обмотке трансформатора.
Следующим распространенным элементом является приложение, использующее устройство обратной подачи. Это может быть использовано для питания панели без необходимости использования дорогостоящего основного устройства, которое увеличивает стоимость и увеличивает размер панели. Выключатель, одобренный для обратного питания, устанавливается на шинопровод и подключается к фидеру для подачи питания на панель. Когда это будет сделано, этот выключатель должен быть помечен как «главный выключатель». Кроме того, в правиле 408.36(D) говорится, что при этом выключатель должен иметь дополнительные средства для его крепления к щиту. Обычно это достигается с помощью винта, которым гидромолот крепится к фланцу опоры гидромолота. Мы видим, что все больше автоматических выключателей с обратным питанием используются в фотоэлектрических установках, где фотоэлектрическая система подключена к существующим электрическим системам.
Как упоминалось ранее, щитовая панель должна быть установлена внутри шкафа или кожуха, который имеет какую-либо глухую переднюю часть, чтобы никакие открытые детали, находящиеся под напряжением, не могли соприкасаться при нормальной работе.
Если мы используем предохранители в оборудовании, они должны быть установлены на стороне нагрузки выключателя, питающего предохранитель. Это важный пункт безопасности. Когда предохранитель необходимо отремонтировать или заменить, это можно сделать безопасно, разомкнув выключатель и обесточив держатели предохранителей.
Фото 5. В этом коллаже из двух фотографий вы видите нарушение кода и попытку его исправить. Канатная дорога входит в правую часть, но проводники заканчиваются в левой части. Вы можете увидеть попытку установить красный барьер для создания канатной дороги. Это оборудование должно было быть внесено в список NRTL из-за его модификаций.
Любые металлические части каркаса щита или шкафа должны быть заземлены в соответствии с 408.40; это должно быть достигнуто путем физического соединения частей, а затем соединения с заземляющим проводником оборудования. Прочтите эту статью, чтобы узнать подробности и исключения, связанные с изолированными основаниями. Опять же, как я упоминал в предыдущих статьях, это требование заземления является нашим путем безопасности в случае возникновения неисправности в панели. Это соединение обеспечивает нам обратный путь, который позволяет протекать адекватному току и открывать вышестоящее устройство для прерывания тока повреждения.
Оконцевание заземляющего проводника описано в 408.41, и основной вывод заключается в том, что каждый заземленный зажим (как правило, нейтральный) должен подключаться таким образом, чтобы для каждой точки заделки использовался только один проводник (без дублирования проводников). Исключение составляют параллельные проводники, если клемма или наконечник идентифицируются более чем для одного проводника.
Это подводит нас к части IV раздела 408, озаглавленной «Технические условия конструкции». Это относится к элементам, о которых нам обычно не нужно беспокоиться в полевых условиях, поскольку для внесения этого оборудования в список и маркировки признанная на национальном уровне испытательная лаборатория (NRTL), которая сертифицирует оборудование, проверяет соответствие этим требованиям. Момент, когда мы как инспекторы должны быть начеку, это когда часть этого оборудования поставляется в виде компонентов, а затем собирается на месте. Если по какой-то причине у них возникла проблема или несоответствие деталей, мы можем найти элементы, не соответствующие требованиям Части IV. Пожалуйста, ознакомьтесь с инструкцией по установке, и если что-то не так, проверьте ее дальше или проконсультируйтесь с представителем завода, который может помочь. У производителей есть сотрудники, которые помогают инспекторам определить, правильно ли устанавливаются продукты.
Фото 6. Эта установка имеет несколько нарушений кода; во-первых, дорожки качения не попали в нужный участок. Во-вторых, один из параллельных подземных ходов был потерян, поэтому они попытались проложить еще один проход и войти в сторону натяжной секции, а затем закольцевать провод, пытаясь выровнять длину проводников. Далее гибкий трубопровод для подачи пожарного насоса, и они пытались сказать, что они были изолированы из-за гибкого трубопровода, проходящего через распределительный щит.

Одно заметное изменение в этом разделе, произошедшее за последние пару циклов кода, — снятие ограничения, согласно которому мы можем иметь только 42 устройства максимального тока на панели. Количество теперь остается за производителем, который должен соответствовать требованиям, изложенным в стандартах UL, касающихся рассеивания тепла внутри оборудования.
Другим охватываемым элементом является место для сгибания проводов для концевой заделки. Здесь уместно предостережение; из-за температурных ограничений оборудования мы ограничиваем допустимую нагрузку 75 градусов C для заделки проводников внутри оборудования. Проверьте маркировку оборудования, клемм и проводников, чтобы убедиться, что установка соответствует температурным ограничениям, указанным в 110.14.
Фото 7. Это промышленный пульт управления; обратите внимание на этикетку UL 508 внутри. Однако, похоже, здесь еще есть над чем поработать.
Последний элемент в 408 — Маркировка панели, 408.58. В этом пункте излагаются кодовые требования к маркировке, включая такие параметры, как напряжение, номинальный ток и количество фаз. Все эти элементы должны быть указаны на этикетке, которая должна быть видна после установки, не нарушая внутренние детали или проводку.
Последний пункт, который мы обсудим, это Статья 409, Промышленные панели управления , что может показаться натяжкой для комбинированного инспектора, и, на самом деле, я согласен. По моему опыту, обычный способ принятия промышленных панелей управления требует, чтобы панель управления была проверена и маркирована третьей стороной NRTL. Представитель NRTL проводит проверку в соответствии со стандартом UL 508 для промышленных панелей управления. Так что, когда дело доходит до панели управления, у вас, как у инспектора, есть выбор. Первый вариант заключается в том, чтобы попросить, чтобы он был проверен и промаркирован третьей стороной NRTL в соответствии с UL 508; второй вариант — вам изучить статью 409и проведите осмотр самостоятельно. В моем отделе мои инспекторы не были знакомы с 409. Хотя они могли бы его изучить, у нас просто не было времени тщательно осматривать панель управления из-за большого объема работы в отделе. Я сам выполнял контрольные работы, и я был единственным, кто чувствовал себя комфортно, выполняя эти проверки, но вы буквально должны проверять каждый элемент внутри оборудования. Департамент не считал, что время, необходимое для проведения проверки, было оправданным, поэтому очень быстро стало известно, что все панели управления должны иметь список UL 508, чтобы их можно было использовать в нашей юрисдикции.
В следующем выпуске мы продолжим обзор статей из Главы 4. Пожалуйста, используйте свою кодовую книгу, чтобы просмотреть вопросы, которые мы рассмотрели.
Сборка электрощита | Частичный и комплексный ремонт в Таллинне
Монтаж электрощита в Таллинне
Электроэнергия подается конечным потребителям через распределительный щит. Если он правильно спроектирован и правильно собран, можно не опасаться поражения электрическим током, повреждения кабельных линий или пожара в жилище. Монтаж электрощита в Таллинне в компании AVGroup – это безопасность, высокий профессионализм и ответственное отношение к работе на каждом этапе.
Функции коммутатора
Электрический щит — устройство, предназначенное для распределения поступающей мощности на несколько потребителей. В многоквартирных домах главный щит получает его от трансформаторной подстанции и распределяет по щитам в подъездах или на этажах. Далее электричество идет в квартиры, где также есть щиток, передавая его конечным потребителям, то есть бытовая техника. Электрощит выполняет не только распределительную функцию, но и защитную. Он обеспечивает безопасность при использовании бытовых приборов, а также уберегает сами приборы от скачков напряжения, перегрева и короткого замыкания. Монтаж электрощита осуществляется только квалифицированными электриками, имеющими соответствующее разрешение и группу охраны. Доступ к сборке и настройке оборудования посторонним лицам запрещен.
Какие устройства включают
Щит может быть модульным, то есть собранным на заводе из стандартных элементов, или индивидуальным. Затем он собирается по желанию заказчика. При сборке распределительного щита устанавливаются следующие устройства:
- автоматические выключатели;
- реле контроля напряжения;
- защитные устройства по напряжению УЗО или дифференциальные автоматические выключатели ВДТ; автоматические выключатели
- ;
- счетчик электроэнергии;
- шины, клеммы.
При наличии слаботочных сетей – кабельного телевидения, телефона, интернета – их компоненты можно разместить в отдельном отсеке. При установке щитов автоматики неразъемные линии, например, охранно-пожарной сигнализации, систем жизнеобеспечения, холодильника, аварийного освещения, домофона с видеокамерой и т.д., удобно подключать через отдельные мосты. Тогда в ваше отсутствие, в случае затопления соседями или других аварийных ситуаций, отключится основное электроснабжение, а неотключаемое электрооборудование будет в рабочем состоянии. В частных домах может быть предусмотрено подключение питания от резервного генератора. Для этого также устанавливается отдельный блок.
Как осуществляется сборка панелей автоматики
Перед началом работ составляется проект, где указываются все виды устройств и их расположение. Схему желательно сохранить, чтобы в случае ремонта вся информация была под рукой. Сборка щита 220 начинается с установки всех защитных устройств и двухполюсного выключателя-разъединителя с указателем фаз. Далее устанавливаются распределительные линии для потребителей. Для мощной техники – бойлера, стиральной или посудомоечной машины – рекомендуется устанавливать собственные выключатели с УЗО или дифф-автоматами. Остальные линии объединены в группы, управляющие розетками, освещением и микроклиматом в помещении. При сборке трехфазного щитка используется четырехполюсный выключатель, а сама схема состоит из большего количества элементов, чем однофазная. Устанавливаются дополнительные коммутационные устройства, реле и контакторы. Соответственно подбирается шкаф большего размера и длинные DIN-рейки для монтажа модулей. Сборка щита 380 может понадобиться, если вы используете мощное оборудование. Обычно потребность в этом возникает в частном секторе, где много потребителей энергии – водогрейные котлы, электродвигатели, насосы, специализированные станки для деревообработки или металлообработки. Автоматика здесь более сложная и трудоемкая в установке.
Сколько стоит собрать электрощит
Цена на нашем сайте указана за 1 типовой модуль, поэтому не учитывает всех нюансов. Точно рассчитать цену сборки шкафов автоматики мы сможем после оценки исходных условий, проектирования и определения объема монтажа нашим специалистом. Необходимо рассчитать вероятные токи нагрузки, настройки расцепителей и утечек, подобрать аксессуары и соответствующие средства защиты. Стандартное решение может вам не подойти, но необходим индивидуальный проект. Но в любом случае для клиентов стоимость остается очень доступной и прозрачной.
