Что такое коаксиальный кабель и как он устроен

Коаксиальный кабель представляет собой особый вид электрического кабеля, предназначенный для передачи высокочастотных сигналов. Его ключевой особенностью является концентрическое расположение проводников.

Основными элементами конструкции коаксиального кабеля являются:

Центральный проводник (жила) — обычно медный провод
Внутренняя изоляция (диэлектрик) — отделяет центральный проводник от экрана
Экран (оплетка) — внешний проводник, обычно в виде металлической сетки
Внешняя изоляция — защитная оболочка кабеля

Такая конструкция обеспечивает высокую помехозащищенность и низкие потери сигнала при передаче на высоких частотах. Центральный проводник передает полезный сигнал, а экран служит обратным проводником и защитой от внешних помех.

Основные виды коаксиальных кабелей

Существует несколько основных разновидностей коаксиальных кабелей:

По толщине:

Тонкий коаксиальный кабель (RG-58) — диаметр около 5 мм, более гибкий
Толстый коаксиальный кабель (RG-11) — диаметр около 10 мм, менее гибкий

По волновому сопротивлению:

50 Ом — для компьютерных сетей, радиосвязи
75 Ом — для телевидения, видеонаблюдения
93 Ом — для некоторых специальных применений

По конструкции экрана:

С одинарным экраном — одна оплетка
С двойным экраном — оплетка + фольга
С четверным экраном — две оплетки + две фольги

Выбор конкретного типа кабеля зависит от требований к передаче сигнала и условий применения.

Области применения коаксиальных кабелей

Благодаря своим характеристикам коаксиальные кабели нашли широкое применение в различных сферах:

Телевидение и кабельные сети
Системы видеонаблюдения
Компьютерные сети (устаревшее применение)
Радиосвязь и радиовещание
Измерительная техника
Промышленная автоматика
Спутниковые системы связи
Мобильная связь (фидеры антенн)

В каждой области применяются специализированные типы коаксиальных кабелей, оптимизированные под конкретные задачи.

Ключевые характеристики коаксиальных кабелей

При выборе и применении коаксиальных кабелей важно учитывать их основные технические характеристики:

Волновое сопротивление

Это один из важнейших параметров, определяющий согласование кабеля с подключаемым оборудованием. Типовые значения — 50 и 75 Ом.

Коэффициент затухания

Показывает, насколько ослабляется сигнал при прохождении по кабелю. Измеряется в дБ/м и зависит от частоты сигнала.

Максимальная рабочая частота

Определяет верхнюю границу частотного диапазона, в котором кабель может эффективно передавать сигналы.

Экранирование

Характеризует степень защиты от внешних помех. Обычно выражается в процентах или дБ.

Допустимая мощность сигнала

Максимальная мощность сигнала, которую можно передавать по кабелю без его повреждения.

Механические характеристики

Включают диаметр кабеля, минимальный радиус изгиба, допустимые температуры эксплуатации и другие параметры.

Как выбрать коаксиальный кабель

При выборе коаксиального кабеля необходимо учитывать следующие факторы:

Тип передаваемого сигнала и его частотный диапазон
Требуемое волновое сопротивление (обычно определяется подключаемым оборудованием)
Расстояние, на которое нужно передать сигнал
Условия прокладки и эксплуатации кабеля
Необходимый уровень экранирования
Требования к механической прочности и гибкости кабеля

Для правильного выбора рекомендуется обратиться к специалисту или изучить подробные технические характеристики кабелей.

Подключение и монтаж коаксиальных кабелей

При работе с коаксиальными кабелями важно соблюдать следующие правила:

Использовать специальные разъемы, соответствующие типу кабеля (например, BNC, F-разъемы)
Правильно зачищать и обрабатывать концы кабеля перед подключением
Соблюдать минимальный радиус изгиба при прокладке
Избегать механических повреждений оболочки и экрана кабеля
Использовать специальный инструмент для зачистки и обжима разъемов
При необходимости применять дополнительное экранирование или заземление

Правильный монтаж коаксиального кабеля обеспечит надежную передачу сигнала и длительный срок службы линии связи.

Преимущества и недостатки коаксиальных кабелей

Коаксиальные кабели имеют ряд достоинств и ограничений по сравнению с другими типами кабелей:

Преимущества:

Высокая помехозащищенность
Широкая полоса пропускания
Низкое затухание сигнала
Возможность передачи на большие расстояния
Простота монтажа и подключения

Недостатки:

Относительно высокая стоимость
Большой вес и габариты по сравнению с витой парой
Ограниченная гибкость, особенно у толстых кабелей
Сложность создания разветвленных сетей

Несмотря на некоторые недостатки, коаксиальные кабели остаются востребованными во многих областях, где требуется качественная передача высокочастотных сигналов.

Альтернативы коаксиальным кабелям

В зависимости от конкретного применения, альтернативами коаксиальным кабелям могут служить:

Витая пара — для компьютерных сетей и телефонии
Оптоволоконные кабели — для высокоскоростной передачи данных на большие расстояния
Беспроводные технологии — для мобильной связи и локальных сетей

Силовые кабели с экранированием — для промышленных применений

Каждая технология имеет свои преимущества и недостатки, поэтому выбор зависит от конкретных требований к системе связи.

Заключение

Коаксиальные кабели остаются важным элементом современных систем связи и передачи данных. Их уникальная конструкция обеспечивает отличные характеристики при работе с высокочастотными сигналами. Несмотря на появление новых технологий, коаксиальные кабели продолжают широко применяться в различных отраслях, от бытовой электроники до профессиональных систем связи.

Правильный выбор и грамотное применение коаксиальных кабелей позволяет создавать надежные и эффективные системы передачи сигналов. При этом важно учитывать особенности конкретного применения и технические характеристики кабелей.

Коаксиальный кабель – основные виды, маркировка, как правильно выбрать и использовать?

Технологические системы имеют свои особенности, для них используются определенные материалы и оснащение. Коаксиальный кабель – один из видов такого оборудования. Основное его предназначение – передача сигналов высокой частоты, которые применяются для систем связи и в других сферах техники.

Коаксиальный кабель – что это?

Благодаря высокой скорости передачи сигнала и уровня помехозащищенности этот вид оборудования имеет широкое распространение. Коаксиальный кабель – это электрический кабель, состоящий из центрального проводящего элемента, экрана, оплетки, выполненной из металла. Эти части конструкции между собой разделены внутренней изоляцией. Все элементы ее расположены в единой внешней оболочке.

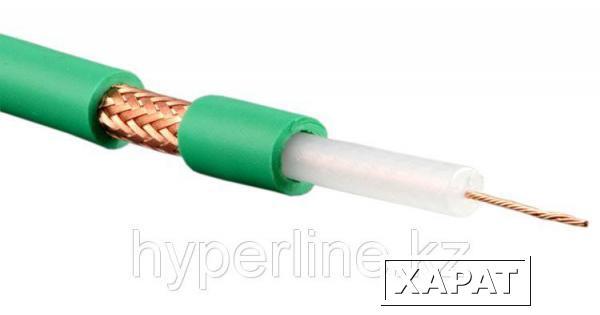

Коаксиальный кабель – устройство

Он состоит из нескольких частей. Что такое коаксиальный кабель и какие элементы в него входят:

Внутренний (центральный) проводник. Он может быть прямолинейным, многожильным, свитым в спираль, выполненным в форме трубки. В качестве проводящего элемента используется медная жила (одна или несколько, переплетенных между собой). Последняя может быть выполнена из стали.
Экран (внешний проводник). Этот элемент необходим для защиты оборудования от негативного внешнего воздействия. Представляет он собой оплетку из фольги, имеющую покрытие в виде алюминиевого слоя.
Изоляция. Коаксиальный кабель в своей структуре может иметь диэлектрическое наполнение полувоздушного либо сплошного типа. Благодаря изоляции обеспечивается постоянство размещения внешнего и внутреннего проводников по отношению друг к другу.
Оболочка. Она выполнена из светостабилизированного полиэтилена и стойкая к ультрафиолетовому солнечному излучению. Для изготовления оболочки может использоваться поливинилхлорид или другой материал, имеющий изолирующие свойства.

Где используется коаксиальный кабель?

Применяется это оборудование в ряде сфер:

Коаксиальный кабель для телевизора. Оснащение используется для обеспечения цифрового, спутникового, эфирного телевещания.
Применяется оно и для радиовещания, в радиоэлектронной технике.
С его использованием обеспечивается функционирование камер видеонаблюдения.
Коаксиальный электрический кабель применяется для связи компьютеров с сетью интернет проводного типа.
Одна из сфер использования оборудования – коммуникативные соединения, системы связи.
Каналы связи на мобильных объектах (самолеты, корабли) – еще одна область применения оснащения.
Используется оборудование в армейской, бытовой, любительской технике.

Плюсы и минусы коаксиального кабеля

Этот вид оснащения характеризуется своими преимуществами и недостатками. К плюсам оборудования относится:

Применяется коаксиальный кабель для звука – передачи речи, сигналов видео, телевидения, радио.
Оснащение характеризуется простотой монтажа.
Его использование обеспечивает высокую скорость передачи данных.
Его можно применять для создания коммуникаций на больших расстояниях.
Обладает коаксиальный кабель и высоким уровнем защиты данных – к нему невозможно незаметно подключиться для их считывания.
Оснащение обладает низким показателем затухания.
Оборудование имеет высокие пропускные способности.
Оно стабильно работает в широких областях частот.

Коаксиальный кабель телевизионный и применяемый для других сфер, обладает некоторыми недостатками:

Оборудование является дорогостоящим.
Оно имеет не самый высокий уровень стойкости к повреждениям.
Если кабель толстый, он может быть сложным в монтаже.

Полоса пропускания этого оборудования ниже, чем у оптоволоконного.

Что лучше коаксиальный или оптический кабель?

Какой вариант использовать, зависит от ряда критериев. Оптический кабель состоит из оптоволокон, способных передавать сигналы на длинные расстояния. Чтобы понять, какой из них оптимален в использовании, нужно сравнить их по некоторым параметрам:

Полоса пропускания. У оптоволокна она выше до 40 Гбит/с. Коаксиальный кабель имеет показатель до 10 Гбит/с, поэтому первым обеспечивается более высокая скорость передачи данных.
Установка. Оптоволоконный кабель имеет меньший вес и размер по сравнению с коаксиальным вариантом, поэтому его монтаж осуществляется проще.
Расстояние передачи данных. По этому параметру выигрывает оптоволокно (до 5 км без повторителей), тогда как у коаксиального кабеля она составляет до 2,4 км. В некоторых случаях показатель последнего существенной роли не играет, например, если используется коаксиальный кабель для видеонаблюдения.

Помехи. На оптоволокно они влияния не оказывают, а второй вариант их воздействию в небольшой степени поддается.
Электроизоляция. Оптоволоконный кабель обладает полной гальванической развязкой концов, поэтому он неуязвим перед перепадами напряжения. Второй вариант характеризуется наличием соединения между концами, поэтому является восприимчивым к электромагнитным помехам.

Виды коаксиальных кабелей

Их классифицируют на:

Тонкий коаксиальный кабель. Его диаметр составляет 0,5 см, он характеризуется гибкостью, поэтому прост в монтаже. Этот вариант не применяется для прокладки на длинные расстояния из-за повышенной способности к затуханию сигнала.
Толстый коаксиальный электрический кабель. Диаметр конструкции составляет 1 см, она отличается жесткостью. Это классический вариант оборудования, который используется в настоящее время реже, чем тонкий.

Маркировка коаксиальных кабелей

Существует стандарт, согласно которому обозначаются характеристики оборудования. Кабель коаксиальный уличный может иметь такую маркировку:

RG – маркировка для радиопроводящих устройств;
DG – символы обозначают, что это цифровой коаксиальный кабель;
SAT – маркировка оснащения для использования в спутниковых сетях;
U – буква, обозначающая высокий уровень гибкости конструкции, которую прокладывают на длинные расстояния;
A/U – символика, свидетельствующая о наличии у проводника множества жил, увеличивающих гибкость оснащения;
LSZH – маркировка, обозначающая, что при горении оборудование не выделяет дым.

Как выбрать коаксиальный кабель?

Делать это нужно с учетом таких параметров:

Материал изготовления. Считается, что оптимальный вариант – медь. Жилы из меди гибкие и обеспечивают хорошие параметры передачи данных.
Толщина оснащения. От нее зависит скорость затухания. Коаксиальный кабель силовой – хороший вариант для прокладки на длинные расстояния, потому что он обеспечивает невысокий уровень этого параметра. В ряде случаев используется тонкий вариант – например, при выборе телевизионного кабеля для квартиры, если его длина не будет превышать 10 м.
Оплетка. Чем она толще и прочнее, тем лучше оборудование защищено от внешних повреждений и помех.
Сопротивление. Его показатель указан в Ом, и чаще используется оснащение с такими его значениями как 50 и 75 Ом. Для импульсной техники применяются конструкции с сопротивлением 100 Ом. Встречаются варианты со значением 150 и 200 Ом, но они не приняты международными стандартами и практически не используются.
Внешняя изоляция. Для внутренней прокладки применяются белые покрытия – например, если это коаксиальный телевизионный кабель. Для наружного использования предназначены варианты с черной внешней изоляцией, защищающей от воздействия ультрафиолетовых лучей. Стоимость вторых выше.
Отметки. На некоторых конструкциях указано, что они принадлежат к классу «Премиум» или являются цифровым кабелем. Специалисты считают, что это маркетинговая уловка, и оснащение без таких пометок соответствует важным критериям, поэтому не стоит переплачивать за оснащение с ними.

Использование коаксиального кабеля

Оно требует выполнения ряда правил:

Соблюдайте рекомендации производителя конструкции о возможных радиусах ее изгиба и расстояний между креплениями.
Если прокладывается коаксиальный кабель для телефона или телевизора, не следует раскладывать его на полу – на него можно наступить, зацепить, что приведет к повреждению и ухудшению сигнала.
При прокладке оборудования нужно следить за тем, чтобы оно не подвергалось механическим повреждениям, усилиям. Это может привести к разрыву жилы, из-за чего ухудшается сигнал.
Не следует размещать оснащение вблизи источников электромагнитных помех, например, проводов электропитания.
Не допускайте разрыва кабеля. Даже при хорошем соединении концов ухудшается качество сигнала.
Переход с одного разъема на другой нужно обеспечивать посредством специальных проводников.

Инструмент для зачистки коаксиального кабеля

Для работы с кабелем используются такой инструменты:

Простой. Для бытового использования разогрев жил можно осуществлять посредством паяльника, зажигалки, горячей нити нихрома с последующим снятием изоляции плоскогубцами. Удалить защитный слой можно и с помощью специального ножа.
Профессиональный. Если необходимо зачистить, например, кабель коаксиальный высоковольтный, специалисты используют другие приспособления – щипцы, клещи, пассатижи, ножи, стрипперы. Большинство моделей такого инструмента адаптировано к разным диаметрам обрабатываемого оснащения.

Как соединить коаксиальный кабель?

Есть несколько способов, как это сделать:

Через переходник. Нужно очистить оба конца от изоляции, завернуть в обратную сторону фольгу экрана и оплетку. Половину внутренней стороны фольги следует вывернуть. Внутреннюю изоляцию счищают по сигнальный провод на расстоянии в 1 см. Подготовленные концы накручивают на F-штекеры так, чтобы основная жила выступала из него на 5 мм. После концы с штекерами прикручиваются к F-гнезду.
Обжим коаксиального кабеля. Последний нужно зачистить, подготовить жилу, как в предыдущем способе. С использованием обжимного инструмента к центральной жиле прикладывается контакт и фиксируется разъем.

Прокладка коаксиального кабеля

Существуют такие способы:

Кабелеукладчиком. С помощью этого оборудования работы по формированию траншей, размотки и прокладки выполняются одновременно. Принцип работы механизма заключается в расклинивании земли посредством специальных ножей, монтаж коаксиального кабеля вследствие движения механизма.
Вручную. В этом случае траншеи нужных размеров подготавливаются заранее, после чего в них помещается оборудование на глубину, утвержденную проектом. Прокладка производится посредством растягивания оснащения специальными механизмами или вручную, чтобы избежать чрезмерного его натяжения.

Как проверить коаксиальный кабель?

Перед прокладкой это делается обязательно.

Выполняется внешний осмотр барабанов, в которых размещается оснащение, на целостность.
Используется коаксиальный кабель комбинированный или других типов, проверяется его сопротивление посредством специального оборудования.
Необходимо проверить целостность внешней оболочки.
Чтобы узнать, нет ли внутренних переломов в кабеле, используется специальный тестер, которым нужно провести вдоль всей его длины. Если он погаснет в каком-то месте, это свидетельствует о наличии внутренних повреждений.

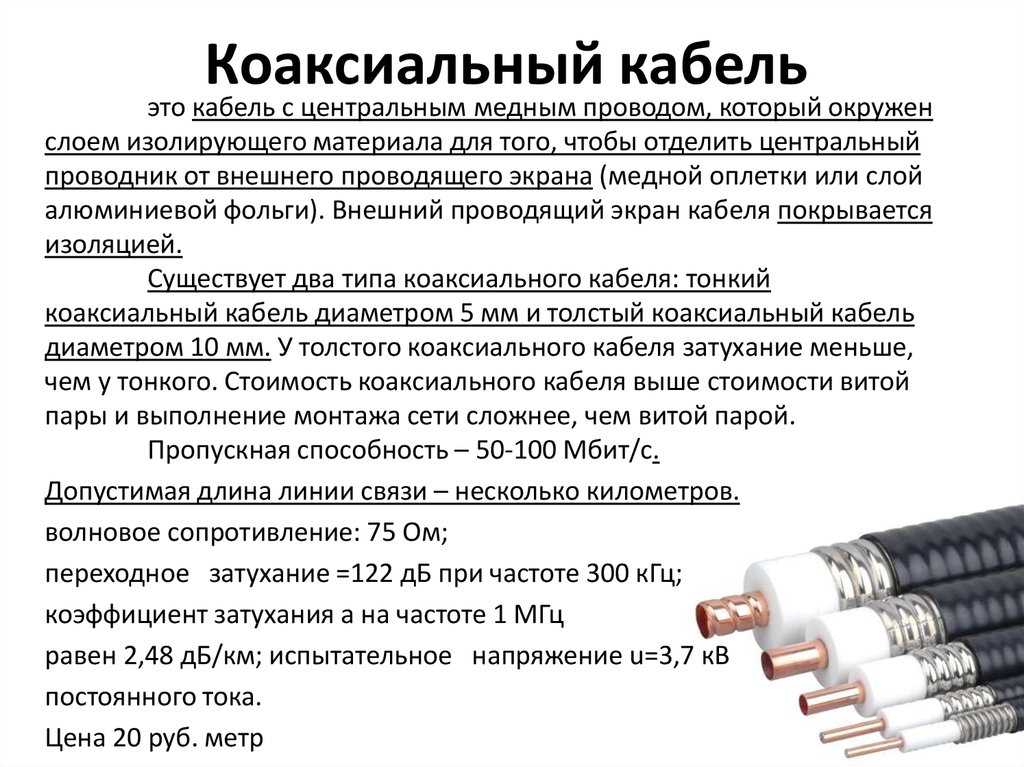

Коаксиальный кабель

Коаксиальный кабель — это электрический кабель, который состоит из центрального провода и металлической оплетки, они разделены между собой слоем диэлектрика (внутренней изоляции) в общей оболочке.

Коаксиальные кабели отличаются повышенной защитой от помех, это происходит благодаря металлической оплетке, более высокой скоростью передачи данных (до 500 Мбит/с) и большим расстоянием при прокладке (до километра и возможно выше). К такому кабелю гораздо сложнее механически подключиться для несанкционированного прослушивания. Еще одна особенность состоит в том, что коаксиальный кабель дает меньше электромагнитных излучений вовне.

Где используется коаксиальный кабель?

Коаксиальный кабель, как правило, используют в локальных компьютерных сетях с топологией типа «шина». Важный момент — на концах кабеля должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один из терминаторов должен быть заземлен. Если нет заземления, то металлическая оплетка не сможет защитить сеть от внешних электромагнитных помех и не снизит излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры. Терминаторы в обязательном порядке должны быть согласованы с кабелем, это значит их сопротивление должно быть равно волновому сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.

Коаксиальные кабели используются (реже) в сетях с топологией «звезда» и «пассивная звезда» (например, в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.

Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (например, RG-58, RG-11) и 93-омные кабели (например, RG-62). 75-омные кабели, распространенные в телевизионной технике, в локальных сетях не используются. Вообще, марок коаксиального кабеля значительно меньше, чем кабелей на основе витых пар. Он не считается особо перспективным.

Типы коаксиального кабеля:

Тонкий кабель — диаметр около 0.5 см, такой кабель более гибкий;
Толстый кабель — диаметр около 1 см, такой кабель более жесткий.

Тонкий кабель используется для передачи на меньшие расстояния, в отличие от толстого, поскольку в нем сигнал затухает сильнее. Но с тонким кабелем удобнее работать: его можно легко и быстро проложить к каждому компьютеру. Для прокладки толстого коаксиального кабеля необходима жесткая фиксация на стене внутри помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) легче и отпадает необходимость в дополнительном оборудовании. Для подключения к толстому кабелю необходимы специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт с центральной жилой и с экраном. Толстый кабель вдвое дороже, чем тонкий. Это одна из причин, почему тонкий кабель используется чаще.

Один из главных параметров коаксиального кабеля – это тип его внешней оболочки. Используются non-plenum (PVC), и plenum кабели. Тефлоновый кабель естественно дороже поливинилхлоридного. Как правило тип оболочки отличается по цвету (например, для кабеля PVC фирма Belden использует желтый цвет, а для тефлонового — оранжевый).

Величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого — около 4,5 нс/м.

Существуют варианты исполнения коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют более сильную помехозащищенность и защиту от прослушивания, правда такой кабель выходит дороже.

При создании кабеля или другого точного оборудования на производстве должна быть лаборатория, неотъемлемым атрибутом которой являются лабораторные весы. Высокоточные весы, которые обладают множеством функций, такими как встроенная система контроля метрологических характеристик, система автоматической калибровки и юстировки и многими другими, должны быть надёжными. Что может быть надёжнее немецкого качества и при этом адаптированного российским предприятием под нужды российских лабораторий. Компания «САРТОГОСМ» воплотила в себе все эти лучшие качества и создала уникальные лабораторные весы. Подробную информацию можно найти на сайте http://www.sartogosm.ru. Кстати сейчас в компании «САРТОГОСМ» очень выгодные цены на вышиванки.

Многожильный коаксиальный кабель — технические характеристики

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

1 Устройство и принцип работы
2 Характеристики и виды
3 Использование в системах видеонаблюдения
4 Соединение кабеля

При подключении телевизора и другой видеоаппаратуры используется коаксиальный кабель – самый распространенное средство для передачи видеосигналов, PTZ‑данных, а также для обыкновенной телевизионной антенны.

Устройство и принцип работы

Основное назначение электрического коаксиального кабеля — передавать сигналы высокой частоты, которые используются в технических сферах и в области связи.

Основные составляющие устройства:

центральная медная жила;
изоляционный слой;
внешняя оболочка.

Диэлектрик разделяет жилу и оплётку, которую также называют экраном. Все составляющие помещены в изоляционную оболочку, выполненную из поливинилхлорида и стойкую к ультрафиолетовому излучению.

Такое изделие бывает с удвоенной экранизацией. К оплетке добавляется обмотка из фольги. Встречаются модификации, имеющие учетверённую экранизацию. Слои фольги и оплётки у них удваиваются, наружное покрытие может быть резиновым, тефлоновым или пластиковым, но в некоторых модификациях его изготавливают из металлической сетки, защищающей передаваемые данные от искажений поглощением внешних электромагнитных шумов. С изменением качества защиты появляются новые величины показателей в характеристиках.

Чтобы уберечь систему от короткого замыкания и предупредить разрушение данных, необходимо исключить соприкосновение жилы с оплеткой.

Как по внутренней, так и внешней составляющей в коаксиальном проводе идёт одинаковый по силе, но противоположный по полярности электрический ток. В этом случае не происходит излучение полей за пределы системы, поля не подвергаются помехам, на них не влияют внешние объекты. Шумы исключаются, информация не искажается.

Характеристики и виды

К основным значимым параметрам, характеризующим соосный проводник, можно отнести:

Волновое сопротивление – один из самых важных параметров, который является качественной характеристикой самого проводника и конечного сигнала. Стандартные значения — 50, 75, 100, 150, 200.
Распространённой считается стандартная величина 50 и 75 Ом. Также может встречаться ненормируемое волновое сопротивление, специально применяемое для определённых целей.
Диаметр изоляции характеризует габариты модели и варьируется от субминиатюрного до крупногабаритного.
Различия по степени экранирования возможны от обычного экрана до экрана из металлической трубки. Степень экранирования в некоторых моделях намеренно занижена, но контролируема.
По гибкости различаются: особо гибкие; гибкие; полужёсткие; жёсткие.

Коаксиальные кабели классифицируются в зависимости от сфер применения.

В соответствии с техническими характеристиками существуют две основные разновидности:
Тонкий коаксиальный кабель имеет хорошую гибкость. Диаметр его бывает около 0,5 см. Его удобно и просто использовать для любых сетей.

Толстый коаксиальный кабель более жесткий. Его диаметр около 1 см.
Делая выбор продукции при покупке, следует учитывать потребности сети. Но нужно помнить, что от увеличения толщины изделия напрямую зависит сложность работы с ним.

В конструкциях некоторых типов могут присутствовать два экрана, помещённые друг в друга. Их разделяет дополнительная изоляция, поэтому их защита от помех и прослушивания сильнее. В связи с этой особенностью спрос на такие модели повышен, хотя стоимость их более высокая.

Тонкий коаксиальный кабель (может иметь маркировку thin) имеет дальность передаваемой информации до 185 м. На таком расстоянии нет заметного искажения данных, вызываемого затуханием сигнала.

Такой вид находится в группе, называемой семейством RG-58, с волновым сопротивлением 50 0м. Основное отличие этой группы – сплошная или, состоящая из нескольких переплетённых проводов, медная середина. С помощью такой конструкции данные передаются на небольшие расстояния, потому что затухание сигнала в этой модификации происходит быстро.

Сечение медной центральной жилы толстой (с маркировкой thick) соосной пары больше, чем у тонкого коаксиального кабеля. Стоит учитывать, что при большей толщине этого элемента, большее расстояние преодолевает информация. Такие характеристики позволяют передавать данные на более дальнее расстояние, достигающее 500 м. Из-за этой особенности толстый коаксиал иногда используют основным, соединяющим небольшие сети, монтированные на другой соосной модели — thin. Подключение к толстой паре производится с помощью трансивера.

Использование в системах видеонаблюдения

Обычным и комбинированным коаксиальным кабелем пользуются для монтажа видеонаблюдения. В комбинированном варианте к обычному добавляется два медных изолированных провода, которые отвечают за питание оборудования. В такой комбинации видеосигнал передаётся при параллельном подключении напряжения питания.

Ключевое назначение такого типа электрического проводника – это энергетическое снабжение камер, подключение для передачи данных и питания, использование в системах видеонаблюдения чаще всего для подключения аналоговых видеокамер. Современная комбинированная модификация имеет важные преимущества. Жила, находящаяся в центре, обладает большей пропускной полосой и имеет меньшие потери информации, также у неё существует мощное экранирование, гарантирующее более качественную защиту от вероятных потерь при электромагнитных шумах.

Соединение кабеля

Срастить два отрезка экранированного проводника можно разными способами, включая пайку. Из-за внешней обмотки паять и зачищать не очень удобно. В электропромышленности и приборостроении паяние является в ряде случаев единственно возможным методом соединения деталей.

В процессе лужения и пайки используется мягкий припой. Лужение следует выполнять по определённой инструкции, так как это непростая операция. Что такое припой? Мягким припоем обычно называют сплав олова и свинца. Содержание олова в таком сплаве варьируется от 30 до 60%. Вначале процесса необходимо обработать концы канифолью или другим флюсом. В качестве флюса также может использоваться канифоль со спиртом или паяльный жир. Припой добавляют, когда место пайки будет уже достаточно разогрето. В процессе пайки подразумеваются последовательно повторяющиеся действия. Мощность паяльника должна составлять 25–100 Вт, напряжение 220 В.

При монтаже необходимо обратить особое внимание на предотвращение попадания влаги внутрь соосной пары. Необходимо её хорошо герметизировать при установке соединителей.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Что такое коаксиальный кабель? Определение из WhatIs.

com

По

Эймон Маккарти Эрлз, Институт Глобального Севера

Коаксиальный кабель — это тип медного кабеля, специально изготовленного с металлическим экраном и другими компонентами, предназначенными для блокировки помех сигнала. Он в основном используется компаниями кабельного телевидения для подключения своих спутниковых антенн к домам и предприятиям клиентов. Он также иногда используется телефонными компаниями для подключения центральных офисов к телефонным столбам рядом с клиентами. В некоторых домах и офисах также используется коаксиальный кабель, но его широкое использование в качестве среды подключения Ethernet на предприятиях и в центрах обработки данных было вытеснено развертыванием кабелей с витой парой.

Коаксиальный кабель получил свое название, потому что он включает в себя один физический канал, по которому передается сигнал, окруженный — после слоя изоляции — другим концентрическим физическим каналом, идущим вдоль одной оси. Внешний канал служит заземлением. Многие из этих кабелей или пар коаксиальных трубок могут быть размещены в единой внешней оболочке и с повторителями могут передавать информацию на большое расстояние.

Коаксиальный кабель
был изобретен в 1880 году английским инженером и математиком Оливером Хевисайдом, который в том же году запатентовал изобретение и конструкцию. AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940. В зависимости от используемой технологии передачи данных и других факторов альтернативой коаксиальному кабелю могут быть витая пара, медный провод и оптическое волокно.
Как работают коаксиальные кабели
Коаксиальные кабели имеют концентрические слои электрических проводников и изоляционного материала. Эта конструкция гарантирует, что сигналы заключены в кабель, и предотвращает влияние электрических помех на сигнал.
Центральный слой проводника представляет собой тонкий проводник, сплошной или в медной оплетке. Провод окружает диэлектрический слой, состоящий из изоляционного материала с очень четко определенными электрическими характеристиками. Затем слой экрана окружает диэлектрический слой металлической фольгой или плетеной медной сеткой. Вся сборка завернута в теплоизоляционную оболочку. Внешний слой металлического экрана коаксиального кабеля обычно заземляется в разъемах на обоих концах для экранирования сигналов и в качестве места рассеяния паразитных сигналов помех.
Ключом к проектированию коаксиальных кабелей является жесткий контроль размеров и материалов кабеля. Вместе они гарантируют, что волновое сопротивление кабеля принимает фиксированное значение. Высокочастотные сигналы частично отражаются при несоответствии импеданса, вызывая ошибки.
Волновое сопротивление зависит от частоты сигнала. На частотах выше 1 ГГц производитель кабелей должен использовать диэлектрик, который не слишком сильно ослабляет сигнал и не изменяет волновое сопротивление таким образом, чтобы создавать отражения сигнала.
Электрические характеристики коаксиального кабеля зависят от области применения и имеют решающее значение для хорошей работы. Два стандартных характеристических импеданса: 50 Ом s , используемые в средах со средней мощностью, и 75 Ом, обычные для подключения к антеннам и жилых помещений.
Типы коаксиальных кабелей
Существует множество типов коаксиальных кабелей, некоторые из них включают:
Жесткий коаксиальный кабель — в основе которого лежат круглые медные трубки и сочетание металлов в качестве экрана, например, алюминия или меди. Эти кабели обычно используются для подключения передатчика к антенне.
Триаксиальный кабель — имеет третий слой экранирования, заземленный для защиты сигналов, передаваемых по кабелю.
Жесткие коаксиальные кабели. Состоят из двойных медных трубок, функционирующих как несгибаемые трубы. Эти линии предназначены для использования внутри помещений между мощными радиочастотными (РЧ) передатчиками.
Излучающий кабель — имитирует многие компоненты жесткого кабеля, но с настроенными прорезями в экранировании, соответствующими длине волны РЧ, на которой кабель будет работать. Он обычно используется в лифтах, военной технике и подземных туннелях.
Типы разъемов
Существует множество различных типов разъемов для коаксиальных кабелей, разделенных на два типа — штыревые и гнездовые разъемы. Типы разъемов включают:
BNC — расшифровывается как Bayonet Neil-Concelman, этот разъем используется для телевидения, видеосигнала и радио с частотой ниже 4 ГГц
TNC — расшифровывается как Threaded Neil-Concelman, этот разъем представляет собой резьбовую версию разъема BNC и используется в мобильных телефонах. Разъемы TNC работают до 12 ГГц.
SMA — версия SubMiniature A, этот разъем используется с мобильными телефонами, антенными системами Wi-Fi, микроволновыми системами и радиоприемниками. Разъемы SMA работают на частоте до 18 ГГц.
SMB — сверхминиатюрная версия B, этот разъем может использоваться с телекоммуникационным оборудованием.
Разъемы
QMA-QMA представляют собой вариант разъемов SMA с быстрой фиксацией, используемый с промышленным и коммуникационным оборудованием.
RCA — расшифровывается как Radio Corporation of America, это разъемы, используемые в аудио и видео. Это сгруппированные желтые, белые и красные кабели, используемые со старыми телевизорами. Разъемы RCA также называются разъемами A/V.
Разъемы
F — также называемые F-типами, они используются в цифровом и кабельном телевидении. В них обычно используются кабели RG6 или RG 59.
Использование коаксиальных кабелей
В домах и небольших офисах короткие коаксиальные кабели используются для кабельного телевидения, домашней видеоаппаратуры, любительского радиооборудования и измерительных приборов. Исторически коаксиальные кабели также использовались в качестве ранней формы Ethernet, поддерживая скорость до 10 Мбит/с, но коаксиальные кабели вытеснили кабели с витой парой. Тем не менее, они по-прежнему широко используются для кабельного широкополосного доступа в Интернет. Коаксиальные кабели также используются в автомобилях, самолетах, военном и медицинском оборудовании, а также для подключения спутниковых антенн, радио- и телевизионных антенн к соответствующим приемникам.
Стандарты
Большинство характеристик коаксиального кабеля имеют импеданс 50, 52, 75 или 93 Ом. Из-за широкого использования в индустрии кабельного телевидения кабели RG-6 с двойным или четверным экраном и сопротивлением 75 Ом стали стандартом де-факто для многих отраслей. Для коаксиального кабеля существует около 50 различных стандартов, часто предназначенных для конкретных случаев использования в любительском радио или кабельном телевидении с низкими потерями. Другие примеры включают RG-59/U, используемый для передачи широкополосного сигнала от систем замкнутого телевидения, или RG-214/U, используемый для передачи высокочастотного сигнала.
Соединители для коаксиального кабеля варьируются от простых одиночных соединителей, используемых в системах кабельного телевидения, до сложных комбинаций нескольких тонких коаксиальных соединений, смешанных с силовыми и другими сигнальными соединениями, размещенными в полунестандартных корпусах. Они обычно встречаются в военной электронике и авионике.
Механическая жесткость может сильно различаться в зависимости от внутренней конструкции и предполагаемого использования коаксиального кабеля. Например, силовые кабели часто делаются с толстой изоляцией и очень жесткими.
Некоторые кабели намеренно сделаны с толстыми центральными жилами, что обеспечивает устойчивость к скин-эффекту. Это происходит из-за того, что высокочастотные сигналы распространяются по поверхности проводника, а не по всей его длине. Если центральный проводник больше, получается жесткий кабель с низкими потерями на метр.
Проблемы с помехами
Коаксиальные кабели могут подвергаться различным видам помех. Утечка сигнала происходит, когда электромагнитное поле проходит через экран снаружи кабеля. В других случаях внешний сигнал может просачиваться через изоляцию. Прямые линии, подаваемые на коммерческие радиовещательные вышки, имеют наименьшие утечки и помехи, поскольку эти кабели имеют гладкие проводящие экраны с небольшим количеством зазоров. Помехи наиболее значительны в ядерных реакторах, где необходима специальная защита.
Разница между RG59 и RG6 Кабели
RG59 и RG6 обычно используются в спутниковом телевидении и кабельных модемах. В более старых установках использовался кабель RG59 до имплантации кабеля RG6. Кабель RG59 тоньше 20 американского калибра проводов (AWG) и имеет медную центральную жилу. Этот кабель чаще всего можно найти в старых зданиях, и он лучше подходит для систем видеонаблюдения и аналоговых видеосистем.
Кабель RG6 представляет собой более крупный кабель калибра 18 AWG и также имеет медную центральную жилу. Кабель RG6 используется с оборудованием с высокой пропускной способностью и высокой частотой, где интернет и спутниковые сигналы могут работать на более высокой частоте по сравнению с традиционным аналоговым видео.
Какой кабель может понадобиться человеку, в большинстве случаев зависит от частоты. Выше 50 МГц, и человек должен использовать кабель RG6.
Последнее обновление: август 2019 г.
Продолжить чтение О коаксиальном кабеле
Основы телекоммуникаций
Все, что вы хотели знать о технологии сетевых кабелей
Сравнение типов кабелей: оптоволокно и медная витая пара
Типы сетевых кабелей: введение в сетевые кабели
Типы сетевых кабелей: введение в сетевые кабели
Копайте глубже в сетевой инфраструктуре
Категории кабельных систем с витой парой
Автор: Рахул Авати
Патч-панель
Автор: Эндрю Фрелих
Каковы 6 компонентов структурированной кабельной системы?
Автор: Пол Кирван
Какие бывают типы сетевых кабелей?
Автор: Крис Парсенидис
ПоискЕдиные Коммуникации
Настольное оборудование для видеоконференций теперь создано для гибридной работы
Настольное видеооборудование предлагает организациям преимущества гибридной работы, включая высококачественное видео для домашних работников и упрощение ИТ. ..
Передовые методы асинхронной работы требуют надежных политик
Гибридная работа становится нормой, но она затрудняет совместную работу распределенных команд для выполнения проектов. Новое поколение …
Как использовать корпоративное социальное программное обеспечение для гибридной работы
Корпоративное социальное программное обеспечение может помочь организациям создавать сообщества для поддержки участия сотрудников в гибридном рабочем месте. Но…
SearchMobileComputing
Вопросы и ответы Jamf: как упрощенная регистрация BYOD помогает ИТ-специалистам и пользователям
Руководители Jamf на JNUC 2022 делятся своим видением будущего с упрощенной регистрацией BYOD и ролью iPhone в …
Jamf приобретет ZecOps для повышения безопасности iOS
Jamf заплатит нераскрытую сумму за ZecOps, который регистрирует активность на устройствах iOS для выявления потенциальных атак. Компании ожидают …
Apple преследует растущий премиальный рынок с iPhone 14
Apple переключила свое внимание на смартфоны премиум-класса в последней линейке iPhone 14 с такими функциями, как режим блокировки, который ИТ …
SearchDataCenter
Как использовать отчеты файлового сервера в FSRM
Отчеты файлового сервера в диспетчере ресурсов файлового сервера могут помочь администраторам выявлять проблемы, а затем устранять неполадки серверов Windows…
Intel расширяет Developer Cloud, обновляет GPU, CPU
Администраторы, которые управляют многими пользователями, могут сделать еще один шаг к оптимизации назначения лицензий, воспользовавшись преимуществами нового…
Платформа ServiceNow Now «Токио» обеспечивает искусственный интеллект и автоматизацию
ServiceNow удвоила свою приверженность делу упрощения проектов цифровой трансформации, представив новую версию своей. ..
SearchITChannel
Партнерские программы развиваются в условиях цифровой трансформации
Серия перезапусков партнерских программ, которые продлятся до начала 2023 года, отражают изменение бизнес-результатов, различных …
Новая стратегия выхода на рынок — ключ к продажам HPE GreenLake
Узнайте о новаторском путешествии канадского поставщика услуг с аппаратной и программной платформой как услуга — и …
Slack и Workday создают партнерские экосистемы для отраслевых облаков
Поставщики облачных услуг привлекают консультантов и интеграторов — и их знание вертикального рынка — для запуска цифровой трансформации…
Знакомство с коаксиальными кабелями
В последние несколько лет электронная промышленность неуклонно растет. И все это стало возможным благодаря постоянному развитию различных кабелей и разъемов.
Электрическая система будет работать эффективно и бесперебойно, если электропроводка выполнена правильно. При любой неисправности, даже в одном проводе, вся система перестанет функционировать. Электрическая система работает бесперебойно только тогда, когда ее общая проводка и элементы работают правильно.
Печатные платы (ПП) используются при сборке электронных гаджетов, которые имеют встроенные внутренние дорожки для правильного протекания тока в цепи. Помимо этого, кабельные сборки следует выбирать с умом, поскольку различные кабели проектируются и производятся для удовлетворения требований к току различных электрических и электронных систем.
В настоящее время все аудио- и видеоэлектронные устройства извлекают выгоду из достижений в области кабельных проводов. Эти устройства нуждаются в высокочастотных (ВЧ) сигналах для улучшенного вывода звука и видео, поэтому для передачи этих сигналов требуется уникальный кабельный провод. Идеальным кабелем для передачи этих сигналов являются коаксиальные кабели.
Коаксиальные кабели имеют жесткую жилу, то есть медную или алюминиевую жилу в центре, окруженную прочным диэлектрическим изолятором. Он имеет тканый медный экран, покрытый толстой пластиковой оболочкой.
Коаксиальные кабели могут передавать большие объемы цифровых данных в виде сигналов, и вероятность потери сигнала в этих кабелях практически нулевая. Это делает этот кабель идеальным для видео и звуковых устройств.
Общее использование коаксиальных кабелей
Коаксиальные кабели в основном используются для аудио и видео целей. Эти кабели в основном можно найти в каждой комнате современных домов, поскольку они помогают передавать сигналы для радиочастот, видео и сигналов данных. Коаксиальные кабели можно найти подключенными от настенной розетки непосредственно к телевизору человека или кабельной приставке. Кроме того, они используются для подключения видеомагнитофонов к телевизору. Кроме того, он также подключает личную антенну к телевизору или цифровому преобразователю.
Типы разъемов для коаксиальных кабелей
Разъемы коаксиального кабеля используются для подключения кабелей к другим электронным устройствам и обеспечения экранирования кабеля. Они бывают двух разных типов — мужские и женские. Штекерные разъемы коаксиального кабеля имеют металлические штыри, выступающие из центра, а гнездовые разъемы имеют утопленное отверстие для штыря.
Ниже приведены некоторые из наиболее распространенных типов коаксиальных разъемов и их применение:
Штыковые разъемы Neil-Concelman (BNC) Коаксиальные разъемы
Первоначально разработанный для использования в военных целях, разъем коаксиального кабеля BNC представляет собой быстроразъемное соединение миниатюрных и сверхминиатюрных кабелей. /отключить радиочастотный (РЧ) разъем, используемый в радиочастотном оборудовании, радио, видео, телевизионных сигналах и контрольно-измерительных приборах.
Эти соединители состоят из двух байонетных наконечников для переплетения на гнездовом соединителе. Они идеально подходят для частот ниже 4 ГГц, поскольку эти разъемы теряют стабильность при достижении частоты, близкой к 10 ГГц.
Резьбовые разъемы Neil-Concelman (TNC) для коаксиального кабеля
Разъемы TNC представляют собой резьбовую версию разъемов BNC. Они демонстрируют большую механическую стабильность и лучшие микроволновые частоты по сравнению с разъемами BNC. Эти разъемы представляют собой защищенные от непогоды миниатюрные устройства, которые могут работать на частоте близкой к 12 ГГц и обычно используются в смартфонах и разъемах RF/антенн для решения проблем с утечкой и стабильностью.
Разъемы Radio Corporation of America (RCA)
Разъемы RCA, также называемые разъемами типа «тюльпан», изначально были разработаны и разработаны для передачи аудиосигналов, но теперь они также используются для передачи видеосигналов. Эти кабели, также известные как разъемы A/V, чаще обозначаются как красный, белый и желтый разъемы, которые подключаются к задней панели телевизора. Все они имеют штыревой разъем, заключенный в кольцо.
Кабельные разъемы Micro Coaxial (MCX)
Микрокоаксиальные соединители представляют собой чрезвычайно маленькие низкопрофильные ВЧ-кабели, спроектированные и разработанные для удовлетворения требований тонкого оборудования. В частности, они идеально подходят для приложений с ограничениями по пространству, размеру или весу.
Внешний диаметр этих разъемов на 30 % меньше по сравнению с разъемами SMB, и они работают в диапазоне частот от постоянного тока до 6 ГГц в платах ТВ-тюнера, беспроводном, радиочастотном оборудовании, GPS и цифровых сотовых приложениях. Кроме того, микрокоаксиальные соединители имеют защелкивающуюся конструкцию, которая обеспечивает плавную установку без использования инструментов.
Разъемы QMA
Разъемы QMA представляют собой коаксиальные радиочастотные разъемы. Это быстроразъемные и быстроразъемные версии разъемов SMA. Обеспечивая более быстрое и надежное соединение и замечательную производительность в радиочастотных соединениях, эти соединители идеально подходят для промышленных и телекоммуникационных приложений. Кроме того, они также используются в кабельной разводке, ремонте и сборке.
Разъемы 7/16 DIN (Deutsches Institut für Normung)
Разъем 7/16 DIN представляет собой резьбовой ВЧ-разъем, используемый для передачи высокой мощности в антенных системах, оборонных и сотовых сетях. Эти разъемы могут приблизиться к частоте 7,5 ГГц и требуют гаечного ключа для затягивания.
Субминиатюрные кабельные разъемы версии B (SMB)
Разъемы SMB представляют собой уменьшенные версии разъемов SMA, обеспечивающие превосходные электрические характеристики от постоянного тока до 4 ГГц. Это один из самых известных типов ВЧ/СВЧ разъемов для промышленных и телекоммуникационных приложений. Кроме того, соединители SMB обеспечивают простую конструкцию с защелкой для полужестких кабелей с нестабильными соединениями. Кроме того, они доступны с импедансом 50 или 70 Омега.
Заключительные мысли
Коаксиальные кабели имеют много преимуществ по сравнению с другими типами кабелей передачи. Прежде всего, они хорошо работают на высоких частотах. Кроме того, они часто используются при плохом затухании. Некоторые типы коаксиальных кабелей также исключают передачу искаженного сигнала.
Популярность коаксиальных кабелей обусловлена не только их прочностью и долговечностью, но и другими причинами. Они разумны и просты в установке. Более того, расширить их несложно. И последнее, но не менее важное: высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит/с.
Circuit Assembly поможет вам настроить сборки коаксиальных кабелей в соответствии с вашими потребностями.
Свяжитесь с нами здесь, чтобы получить ценовое предложение или обсудить ваши индивидуальные потребности в радиочастотном кабеле.
Описание коаксиальных кабелей
Коаксиальный кабель (или «коаксиальный кабель») — наиболее распространенный кабель, используемый для передачи видеосигналов. Название «коаксиальный» относится к общей оси двух проводников.
Конструкция
Коаксиальный кабель имеет центральную жилу из цельной меди или омедненной стали, окруженную непроводящим диэлектрическим изоляционным материалом. Диэлектрик окружен экраном из фольги и/или медной оплеткой, которые образуют внешний проводник, а также защищают от электромагнитных помех (ЭМП). Внешний проводник/экран заключен в оболочку из ПВХ.
Большинство коаксиальных кабелей для видеоприложений имеют номинальное сопротивление 75 Ом. Их различные электрические и физические характеристики делают важным выбор правильного типа кабеля для конкретного применения.
Коаксиальные кабели, соответствующие спецификациям правительства США, имеют обозначение RG. Значение отдельных компонентов обозначения:
Если перед косой чертой (/) появляются буквы A , B или C , это указывает на модификацию или пересмотр спецификации. Например, RG 8/U заменяется RG 8A/U.
Три наиболее часто используемых типа коаксиальных кабелей для видеоприложений: RG59/U, RG6/U и RG11/U.
RG59/U доступен с центральным проводником из цельной меди или стали с медным покрытием. Он подходит для основных аналоговых телевизионных антенн в жилых помещениях и для базовых систем видеонаблюдения на коротких участках кабеля. Тип, плакированный медью, обладает высокой прочностью на растяжение и должен использоваться при концевой заделке кабеля разъемами F-типа.
RG6/U Quad-shield — это минимальное требование в соответствии с последним австралийским стандартом для прокладки кабелей цифровых ТВ-антенн и всех телевизионных антенных кабелей для квартир/квартир (MATV). Он также используется для распределения кабельного телевидения (CATV) и спутникового телевидения (SATV) в жилых или коммерческих помещениях. Он имеет внутренний проводник из стали с медным покрытием. Доступны версии RG6/U с одним, двумя и тремя экранами, но они не обеспечивают надлежащего экранирования от электромагнитных помех.
Четырехэкранный экран RG11/U используется для тех же приложений, что и RG6/U, либо для прокладки магистральных кабелей, либо для длинных распределительных сетей. Он имеет внутренний проводник из стали с медным покрытием.
Выбор правильного кабеля
Используйте приведенную ниже таблицу, чтобы определить, какой кабель следует использовать для вашего приложения.
Аналоговое телевидение RG59/U Приемлемая производительность на кабельных трассах
РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
РГ11/У Для кабелей длиной более 545 метров.
Видеонаблюдение RG59/U Приемлемая производительность на кабельных трассах
РГ6/У Обеспечивает превосходную производительность на кабельных трассах длиной 225 метров, но
РГ11/У Для кабелей длиной более 545 метров.
DTV, CATV, SATV, MATV RG6/U Стандартный кабель для этих приложений
РГ11/У Рекомендуется для длинных кабелей и магистральных кабелей.
Коаксиальные разъемы
Разъемы BNC представляют собой разъемы байонетного типа, обычно используемые в системах видеонаблюдения. Это наиболее подходящий разъем для использования с RG59./U кабель. Разъемы BNC указаны в стандарте IEC IEC60169-8.
Спор о том, что означает «BNC» в «разъеме BNC», будет продолжаться вечно. Он был определен по-разному: соединитель британского военно-морского флота, соединитель байонетного узла, соединение с байонетной гайкой, соединитель Baby Neil и т. д. Двух инженеров компании Amphenol, которые изобрели соединитель BNC, звали Пол Нил и Карл Консельман. Поэтому кажется логичным, что «истинное» значение аббревиатуры «BNC», возможно, « B ayonet N 9». 0248 eil- C oncelman».
Разъемы F-типа используются для кабельного телевидения, спутникового телевидения и цифрового телевидения в сочетании с кабелями RG6 или RG11. Внутренний проводник кабеля, плакированный медью, образует внутренний » штырь» соединителя. Хотя соединители типа «закручивание» доступны, они не обеспечивают надежного соединения по сравнению с соединителем обжимного типа, который был завершен с помощью высококачественного обжимного инструмента с храповым механизмом. Соединители F-типа также известны как разъемы F-81 и соответствуют стандарту IEC IEC60169.-24.
Разъемы F-типа названы в соответствии с типом кабеля или приложением, для которого они были разработаны, как показано в таблице ниже.
Название разъема Применение/описание
F-59 Штыревой F-коннектор, который захватывает внешнюю оплетку и оболочку коаксиального кабеля RG-59, RG-6 (RG-56) или RG-11. Центральный проводник кабеля проходит через разъем, образуя центральный контакт.
Ф-6 (Ф-56)
Ф-11
Ф-61 Аппаратный или панельный F-разъем (обычно гнездовой) с припаянными кабельными соединениями. Предусмотрена резьба 3/8 дюйма (шаг 32) для крепления гайки соединителя с наружной резьбой.
Ф-71 Штекер/штекер F-разъем.
Ф-81 Гнездовой/гнездовой F-разъем, используемый для соединения двух кабелей со штыревыми концами для линейного или настенного применения.
Соединители PAL (Belling Lee) представляют собой вставные соединители, которые традиционно использовались для настенных панелей телевизионных антенн и соединений. За исключением соединений TV/VCR, разъемы PAL заменяются разъемами F-типа, как это требуется для CATV, SATV и DTV. Разъемы PAL указаны в стандарте IEC IEC60169-2
Адаптеры.
