Когда автоматически включается эвакуационное освещение. Эвакуационное освещение: когда включается и как работает

Когда автоматически срабатывает эвакуационное освещение. Какие требования предъявляются к аварийному освещению. Как проверяется работоспособность системы аварийного освещения. Какие виды аварийного освещения существуют.

Что такое эвакуационное освещение и для чего оно предназначено

Эвакуационное освещение — это система аварийного освещения, которая автоматически включается при нарушении нормального электроснабжения здания. Его основная задача — обеспечить безопасную эвакуацию людей в случае чрезвычайной ситуации.

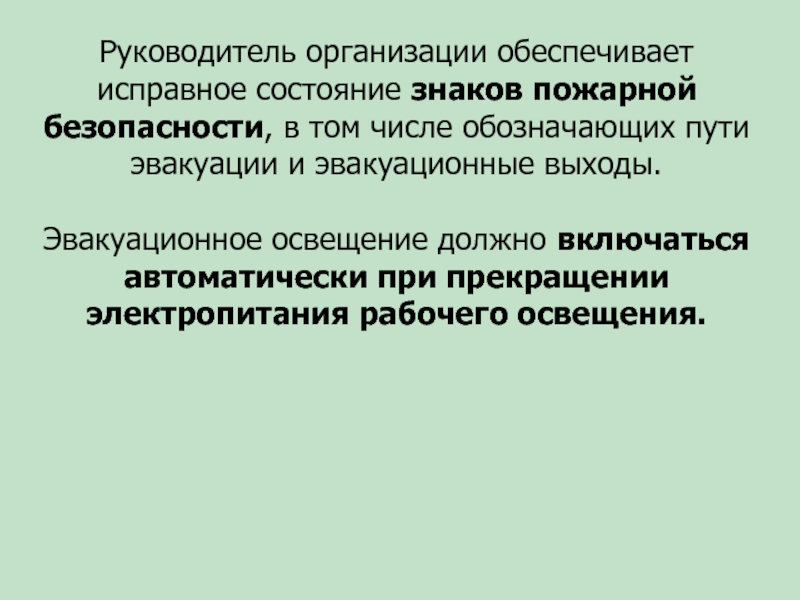

Эвакуационное освещение должно включаться автоматически в следующих случаях:

• При пожаре и задымлении помещений
• При отключении основного электроснабжения здания
• При возникновении любых других чрезвычайных ситуаций, требующих эвакуации людей

Основные требования к эвакуационному освещению

Согласно нормативным документам, к системам эвакуационного освещения предъявляются следующие ключевые требования:

• Автоматическое включение в течение не более 10 секунд после отключения рабочего освещения
• Обеспечение минимальной освещенности 1 лк на полу по линии основных проходов
• Продолжительность работы не менее 1 часа
• Питание от независимого источника (аккумуляторы, генераторы)
• Регулярное тестирование и проверка работоспособности

Как работает система эвакуационного освещения

Принцип работы эвакуационного освещения достаточно прост:

1. В нормальном режиме система находится в дежурном состоянии и питается от основной электросети
2. При отключении основного питания автоматически срабатывает блок аварийного питания
3. Аварийные светильники включаются и работают от аккумуляторов
4. После восстановления нормального электроснабжения система возвращается в дежурный режим, а аккумуляторы подзаряжаются

Такая схема обеспечивает бесперебойную работу аварийного освещения даже при полном отключении электричества в здании.

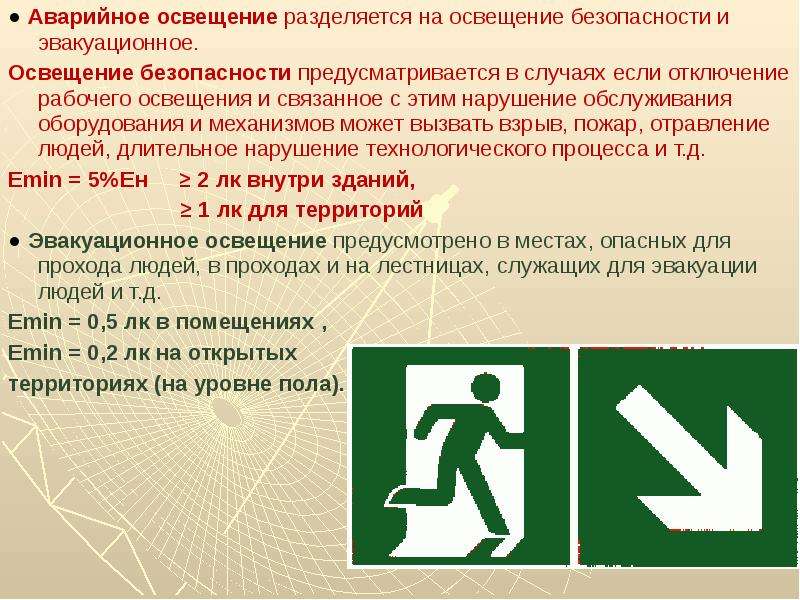

Виды эвакуационного освещения

Выделяют несколько основных типов систем эвакуационного освещения:

1. Централизованные системы

Такие системы имеют общий источник аварийного питания (аккумуляторы или генератор) для всего здания. Преимущество — более высокая надежность и длительное время работы.

2. Автономные светильники

Каждый светильник имеет встроенный аккумулятор. Плюсы — простота монтажа и обслуживания. Минус — ограниченное время работы от аккумулятора.

3. Комбинированные системы

Сочетают централизованное питание и автономные светильники, что повышает надежность системы в целом.

Как проверяется работоспособность эвакуационного освещения

Регулярная проверка аварийного освещения — важнейшее условие его эффективной работы в реальной чрезвычайной ситуации. Основные виды проверок включают:

• Ежемесячный функциональный тест (30 секунд работы)
• Ежегодный тест на длительность работы (не менее 1 часа)
• Визуальный осмотр светильников и элементов системы
• Проверка и тестирование аккумуляторных батарей
• Измерение уровня освещенности на путях эвакуации

Все проверки должны документироваться в специальном журнале. Это важно для подтверждения работоспособности системы в случае проверок надзорными органами.

Основные ошибки при проектировании и эксплуатации эвакуационного освещения

При создании и обслуживании систем аварийного освещения часто допускаются следующие ошибки:

• Недостаточное количество светильников на путях эвакуации
• Неправильное размещение световых указателей
• Использование светильников недостаточной мощности
• Отсутствие регулярного технического обслуживания
• Несвоевременная замена аккумуляторных батарей
• Отсутствие документации по проверкам и обслуживанию

Все эти ошибки могут привести к неработоспособности системы в критической ситуации и создать угрозу для жизни людей при эвакуации.

Нормативные требования к эвакуационному освещению

Основные требования к эвакуационному освещению в России регламентируются следующими нормативными документами:

• СП 52.13330.2016 «Естественное и искусственное освещение»
• ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы»
• ПУЭ «Правила устройства электроустановок»
• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий»

Эти документы определяют нормы освещенности, расположение светильников, время работы и другие важные параметры аварийного освещения.

Современные технологии в эвакуационном освещении

В последние годы в сфере аварийного освещения активно внедряются новые технологии:

• Светодиодные источники света (экономичность, долговечность)
• Системы автоматического тестирования
• Адресные системы с централизованным мониторингом
• Динамические системы эвакуационного освещения
• Фотолюминесцентные эвакуационные системы

Эти инновации позволяют повысить надежность и эффективность систем аварийного освещения, а также упростить их обслуживание.

62-20.Когда должно автоматически включаться эвакуационное освещение?

В данной инструкции изложены основные функции сайта, и как ими пользоваться

Здравствуйте,

Вы находитесь на странице инструкции сайта Тестсмарт.
Прочитав инструкцию, Вы узнаете  функции каждой кнопки.
Мы начнем сверху, продвигаясь  вниз, слева направо.

Обращаем Ваше внимание, что в мобильной версии  все кнопки располагаются, исключительно сверху вниз.
Итак, первый значок, находящийся в самом верхнем левом углу, логотип сайта. Нажимая на него, не зависимо от страницы,  попадете на главную страницу.
«Главная» —  отправит вас на первую страницу.
«Разделы сайта» —  выпадет список разделов, нажав на один из них,  попадете в раздел интересующий Вас.

На странице билетов добавляется кнопка «Билеты», нажимая — разворачивается список билетов, где выбираете интересующий вас билет.

«Полезные ссылки» — нажав, выйдет список наших сайтов, на которых Вы можете получить дополнительную информацию.







В правом углу, в той же оранжевой полосе, находятся белые кнопки с символическими значками.

• Первая кнопка выводит форму входа в систему для зарегистрированных пользователей.
• Вторая кнопка выводит форму обратной связи через нее, Вы можете написать об ошибке или просто связаться с администрацией сайта.
• Третья кнопка выводит инструкцию, которую Вы читаете. 🙂
• Последняя кнопка с изображением книги ( доступна только на билетах) выводит список литературы необходимой для подготовки.

Опускаемся ниже, в серой полосе расположились кнопки социальных сетей, если Вам понравился наш сайт нажимайте, чтобы другие могли так же подготовиться к экзаменам.
Следующая функция «Поиск по сайту» — для поиска нужной информации, билетов, вопросов. Используя ее, сайт выдаст вам все известные варианты.
Последняя кнопка расположенная справа, это селектор нажав на который вы выбираете, сколько вопросов на странице вам нужно , либо по одному вопросу на странице, или все вопросы билета выходят на одну страницу.

На главной странице и страницах категорий, в середине, расположен список разделов. По нему вы можете перейти в интересующий вас раздел.

На остальных страницах в середине располагается сам билет. Выбираете правильный ответ и нажимаете кнопку ответ, после чего получаете результат тестирования.
Справой стороны (в мобильной версии ниже) на страницах билетов располагается навигация по билетам, для перемещения по страницам билетов.
На станицах категорий расположен блок тем, которые были добавлены последними на сайт.
Ниже добавлены ссылки на платные услуги сайта. Билеты с ответами, комментариями и результатами тестирования.
В самом низу, на черном фоне, расположены ссылки по сайту и полезные ссылки на ресурсы, они дублируют верхнее меню.
Надеемся, что Вам понравился наш сайт, тогда жмите на кнопки социальных сетей, что бы поделиться с другими и поможете нам.
Если же не понравился, напишите свои пожелания в форме обратной связи. Мы работаем над улучшением и качественным сервисом для Вас.

С уважением команда Тестсмарт.

Когда включается эвакуационное освещение?

Когда должно включаться эвакуационное освещение?

Специалисты «моспроек-инжиниринг», отвечают на вопрос: Когда должно включаться эвакуационное освещение?

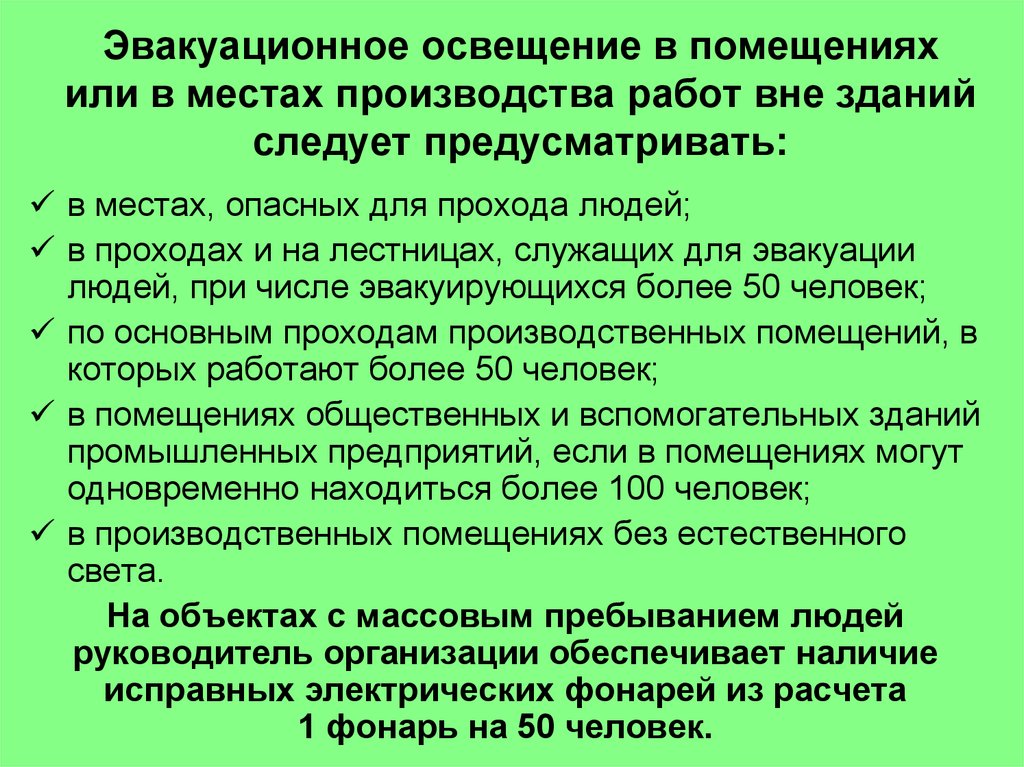

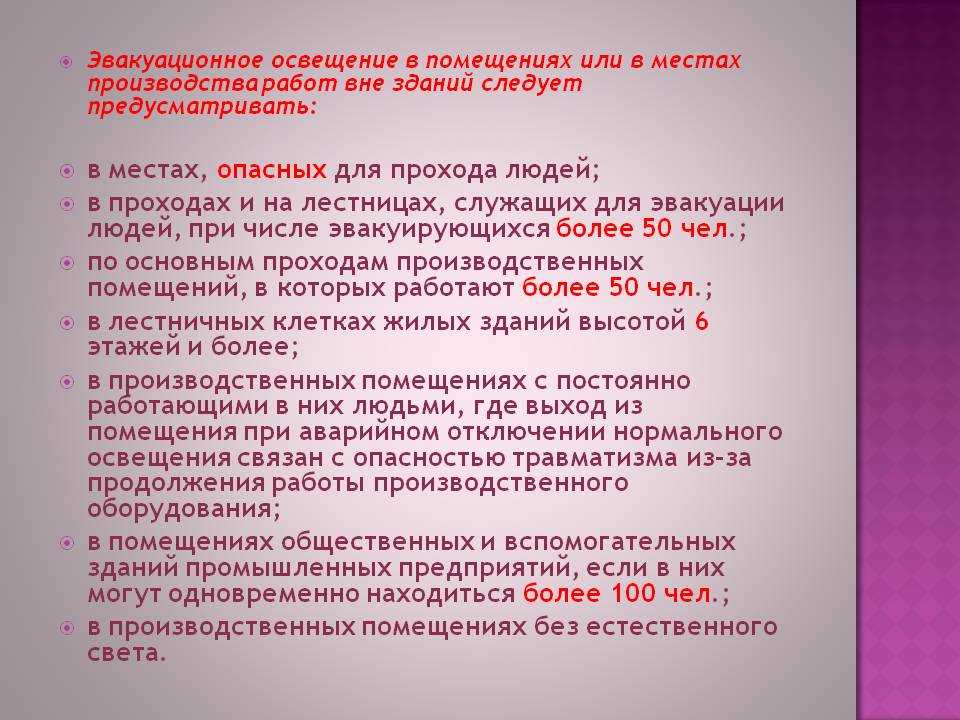

Эвакуационное освещение предназначено для освещения путей эвакуации в случае отказа в работе освещения и черезвычайной ситуации

Согласно п.4.2.1  ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы»

4.2.1 Эвакуационное освещение должно обеспечивать безопасный выход людей из помещения в случае чрезвычайной ситуации, например, отказ рабочего освещения, пожар и т.д.

 Следовательно эвакуационное освещение включается при:

1. Возгорании и задымлении помещения

2. Чрезвычайной ситуации

3. Отсутствии электроснабжения

О требованиях к эвакуационному освещению, вы узнаете из этой статьи.

Формули и расчеты

Расчет освещения строительной площадки

Как считать электрическую мощность?

Виды аварийного освещения

Схема аварийного освещения

Однолинейная схема электроснабжения

Проверка аварийного освещения

Когда включается эвакуационное освещение?

Эвакуационное освещение требования:

Какой кабель нужен для розеток?

Кабель для электроплиты

Установка УЗО на уличные розетки, ставить или нет?

Какая высота установки вызывных панелей для МГН ?

Высота ручного пожарного извещателя

Кабель ввгнг-ls или ппгнг-hf, какой выбрать

Что такое «момент нагрузки»

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Беспроводные локальные сети

Беспроводная локальная сеть ( WLAN ) — локальная сеть, в которой соединения между сетевыми устройствами…

подробнее

Пожарная безопасность гостиниц

При планировании поездки в новые города, знаменитые природными, историко-архитектурными достопримечательностями, путешественники…

подробнее

Теплый пол электрический в ванной

Ванна – это именно то место, где больше всего хочется ощущать тепло не только телом, да еще и мокрым,…

подробнее

безопасность на пути выхода — AimLite

Большинство из нас воспринимает свет как должное. Он стал настолько повсеместным и дешевым в использовании, что мы даже не задумываемся о чрезвычайных ситуациях. К счастью, большинство зданий по закону с 1974 года должны быть оборудованы аварийным освещением, которое автоматически включается при отключении электроэнергии, чтобы облегчить наш выход.

Аварийное освещение является лишь одним из компонентов систем безопасности здания, но, возможно, одним из самых важных. Он обеспечивает минимальный уровень видимости, помогая безопасно покинуть здание. Кроме того, он также помогает персоналу и аварийно-спасательным службам находить защитное оборудование, выполнять функции безопасности или отключать опасное оборудование или операции.

Требования к аварийному освещению различаются от объекта к объекту, но мы попытаемся пролить свет на этот вопрос, чтобы вы могли лучше познакомиться с категорией аварийного освещения.

Об аварийном освещении

Аварийное освещение — это, в самом простом определении, осветительное устройство с батарейным питанием, которое автоматически включается при отключении электроэнергии в здании или при выходе из строя цепи освещения.

Аварийное освещение регламентируется федеральными, провинциальными и/или ассоциативными кодексами и критериями. Это подтверждается стремлением этих коллективных руководящих органов обеспечить безопасность на пути выхода, в жилых, коммерческих и промышленных районах.

Путь выхода означает непрерывный и беспрепятственный путь выхода из здания, конструкции или пространства. Здания или их части должны, в соответствии с различными нормами безопасности, иметь достаточное освещение на путях выхода. Они должны содержаться в исправном состоянии и должны быть хорошо освещены на случай возникновения чрезвычайной ситуации. Освещение, используемое на этих путях аварийного выхода, также должно соответствовать определенным кодам.

Аварийное освещение, за исключением аварийных знаков, должно обеспечивать средний уровень освещенности 10 люкс или 1 фут-кандел t не может быть менее 1 люкс или 0,1 фут-свечи (световой поток на единицу площади) на уровне пола или ступеней в таких местах, как пути выхода, основные маршруты выхода, коридоры, обслуживающие население, подземные переходы и т. д.

Как работает аварийное освещение?

При отключении питания теряется мощность переменного тока, поэтому блок резервной батареи включается и передает питание в систему освещения (это называется питанием постоянного тока). После восстановления питания переменного тока батареи аварийного освещения должны быть полностью заряжены в течение 24 часов.

Национальный противопожарный кодекс Канады (FCC) требует, чтобы аварийное освещение проверялось в течение одной минуты каждый месяц и один раз в год при полной разрядке в течение 30 минут (повторяется через 24 часа)

Причина проста, для всех аккумуляторов требуется циклическая работа; иначе это, вероятно, не сработает, когда придет время. Доказано, что срок службы нециклируемых батарей составляет не более 3 лет, в то время как регулярно циклируемые батареи имеют минимальный срок службы 7 лет. Большинство аккумуляторных блоков могут включать функцию автоматического тестирования, чтобы облегчить выполнение требований кода. 30-минутный разрядный тест предназначен для имитации аварийной ситуации в соответствии с требованиями FCC. Второе 30-минутное испытание на разрядку, проводимое через 24 часа, направлено на то, чтобы убедиться, что продукт готов в случае сбоя питания CSA требует, чтобы все источники аварийного питания были полностью заряжены менее чем за 24 часа.

О знаках выхода

Знак выхода — это устройство, используемое в любом общественном учреждении. Обозначает расположение ближайшего аварийного выхода на случай пожара или другой чрезвычайной ситуации. Он должен быть запитан, иметь прямой выход и может быть установлен различными способами в зависимости от предпочтений или местоположения (потолочный монтаж, утопленный монтаж, торцевой монтаж, настенный монтаж или подвесной монтаж).

Существуют различные типы знаков аварийного выхода, в зависимости от окружающей среды и области применения.

Электрические знаки включают:

• Бегущий человек
• Выход
• Выход-Вылазка
• Вылазка

Неэлектрические знаки включают:

• Фотолюминесцентные знаки
• Тритиевые (радиолюминесцентные) знаки

В настоящее время в новых конструкциях требуется код для установки новых зеленых знаков бегущего человека, состоящих из зелено-белой пиктограммы и стрелки, которые показывают направление выхода. Старые конструкции должны постепенно заменять старые красные текстовые указатели выхода на знаки бегущего человека, чтобы соответствовать Национальному строительному кодексу 2015 года.

Каждый знак выхода должен быть виден с расстояния 100 футов и при приближении к выходу. Он может иметь внутреннее или внешнее освещение в соответствии с их соответствующими кодами. Знаки с внутренней подсветкой питаются от электрической цепи. Вывески с внешней подсветкой питаются не от электрической цепи, а от обычных светильников и должны поддерживать 5’ свечей на легенду 24/7.

Выключатель, обслуживающий аварийные знаки, не может зажечь ничего, кроме знака, для которого он был подключен. Он также должен быть постоянно подключен к аварийному источнику питания и оставаться включенным даже при отсутствии сбоев в сети переменного тока. Короче знаки должны быть на специальном выключателе.

AC/DC

Нет, мы не имеем в виду группу 80-х! AC/DC относится к току, питающему аварийное освещение.

Сокращения имеют следующие значения:

AC = переменный ток (гидро)

DC = постоянный ток (батареи) ), который течет только в одном направлении. Переменный ток — это форма, в которой электроэнергия подается на предприятия и жилые дома, и это форма электроэнергии, которую потребители обычно используют, когда подключают кухонные приборы, телевизоры, вентиляторы и электрические лампы к настенной розетке.

Постоянный ток (DC) имеет постоянное автономное питание, например, от батареи, так что ток (напряжение) всегда постоянный, без провалов или пиков.

Нормально вкл./выкл.

• «Нормально вкл.» означает, что устройство включено все время, 24 часа в сутки, 7 дней в неделю. Он активен, когда присутствует питание переменного тока или когда включается питание постоянного тока. Знаки выхода всегда «нормально включены».
• «Нормально выключено» означает, что устройство выключено при подаче питания переменного тока, но включается при включении питания постоянного тока. Удаленные головки обычно «нормально выключены».

Типы аварийного освещения

Традиционные

Аккумуляторные блоки, в которых используются герметичные свинцовые батареи в различных конфигурациях для обеспечения выходного напряжения 6 В пост. тока, 12 В пост. тока или 24 В пост.

Аккумуляторы будут работать максимум 120 минут до минимума, требуемого кодом 30 минут.



Инверторы

Существует два типа инверторов:

• Прерываемый источник питания IPS… Короче говоря, резервная система без мгновенного переключения.
• Источник бесперебойного питания инверторов ИБП…короче без разрывной нагрузки. Выдерживает 1 цикл нагрузки 24/7 незаметной передачи.

Оба типа работают от аккумуляторов IPS (мини-инверторы мощностью до 1440 Вт) используют источник питания от аккумуляторов 12 или 24 В пост. сбой питания.

Инверторы ИБП работают от последовательно соединенных 10 батарей постоянного тока 12 В, что позволяет нормально работать с нагрузками до 55 кВт в однофазных или трехфазных приложениях (нагрузки могут различаться в зависимости от используемой фазы).

Инверторы обеспечивают непрерывную подачу переменного тока и являются единой точкой обслуживания для крупных коммерческих, промышленных и институциональных проектов.

Чтобы узнать больше о наших инверторах, ознакомьтесь с нашей брошюрой по инверторам.



Генераторы

Аккумуляторы не требуются, но необходимы резервные резервуары с дизельным топливом или пропаном для подпитки этой резервной системы, которая обеспечивает резервное освещение и вывески в случае отключения электроэнергии.

Время переключения варьируется в этих системах на 120 В или 347 В, но обычно составляет 10–16 секунд в зависимости от нагрузки и возраста систем.

Эти системы обычно используются в больших многоквартирных домах и на промышленных предприятиях.



В заключение

Как мы видели, есть много вещей, которые делают категорию аварийного освещения особенной. Мы рассмотрели принципы и коды аварийного освещения, как оно работает, подкатегорию знаков выхода (включая электрические и неэлектрические знаки), а также что означают переменный/постоянный ток и нормальное включение/выключение. Мы надеемся, что смогли просветить вас по этому вопросу и что это поможет вам в вашем следующем проекте аварийного освещения.





Четыре вещи, которые вам нужно знать об аварийном освещении — Spaces4Learning

Безопасность

Четыре вещи, которые вам нужно знать об аварийном освещении

ФОТО © ISTOCKPHOTO/CSAKISTI

Аварийное освещение и знаки выхода являются одними из наиболее неотъемлемых, хотя и недооцененных элементов программы безопасности жизнедеятельности здания. Когда Ассоциация по охране труда и здоровья (OSHA) налагает штрафы за несоответствующее требованиям аварийное освещение, это может стоить до 7000 долларов за первое нарушение и до 70 000 долларов за повторное нарушение. Корпорация Cintas, поставщик услуг противопожарной защиты и безопасности жизнедеятельности, определила четыре ключевых момента, которые должен учитывать каждый управляющий предприятием, чтобы обеспечить соответствие своих систем аварийного освещения требованиям Национальной ассоциации противопожарной защиты (NFPA) и правилам OSHA.

«Подобно огнетушителю, аварийному освещению часто не уделяется много внимания, пока оно не понадобится, — говорит Джейми Самид, старший директор по маркетингу компании Cintas. «Пренебрежение аварийным освещением вашего объекта подвергает вас серьезному риску штрафов, травм студентов и персонала и, как следствие, судебных исков».

Четыре рекомендации по обеспечению безопасной эвакуации в чрезвычайной ситуации включают в себя:

• Убедитесь, что все пути выхода должным образом освещены — есть три области, которые должны быть достаточно хорошо освещены во время отключения электроэнергии, чтобы их могли видеть люди с нормальным зрением. Это включает в себя доступ к выходу (ведущий к выходу), сам выход и разгрузку на выходе (снаружи выхода). Аварийное освещение должно включаться автоматически в течение 10 секунд после отключения электроэнергии и работать не менее 1,5 часов. Пути выхода также должны оставаться видимыми во время любых строительных или ремонтных работ. В дополнение к пути выхода важно иметь аварийное освещение в закрытых помещениях, таких как лестничные клетки, коридоры и вестибюли, чтобы люди могли найти безопасный путь выхода.
• Разместите указатели вокруг объекта — Разместите указатели, указывающие направление ближайшего выхода, если это не очевидно. Если вдоль маршрута выхода есть дверные проемы или проходы, которые могут быть ошибочно приняты за выход, повесьте знак, указывающий на их фактическое использование. Стандарты аварийного освещения NFPA 101 требуют, чтобы выход был четко обозначен табличкой со словом «выход», которая не была украшена и не была закрыта из поля зрения. Так же, как аварийное освещение, указатели выхода должны быть освещены надежным источником света, который будет гореть в случае отключения электроэнергии.
• Обеспечьте регулярные проверки — Надлежащее техническое обслуживание аварийных огней и указателей выхода значительно снижает риск ответственности за штрафы, травмы и судебные иски. Ежемесячно необходимо проводить быструю визуальную проверку внешних повреждений блоков аварийного освещения и проверку аккумуляторной батареи. Правила предписывают более тщательную ежегодную проверку. Сюда входит проверка герметичности и чистоты клемм аккумуляторной батареи, измерение «напряжения плавающего режима» (постоянное напряжение, которое непрерывно прикладывается к ячейке аккумуляторной батареи) и выполнение теста под нагрузкой от аккумуляторной батареи, который имитирует работу устройства при резервном питании от аккумуляторной батареи в течение 90 минут. Лампы и батареи также следует заменять по мере необходимости.
• Документ, документ, документ! — Важно вести четкую документацию обо всех ежемесячных и ежегодных проверках и вести файл, в котором можно легко найти записи. Эта документация будет служить доказательством того, что необходимая работа была выполнена в случае возникновения инцидента, что снижает ответственность. Сертифицированный пожарный техник должен предоставить документацию с указанием проверенного устройства, даты обслуживания, типа выполненного обслуживания и своего имени, чтобы подтвердить выполнение работы.
