Что такое программа Coil32. Как рассчитать индуктивность катушки индуктивности. Какие виды катушек можно рассчитать в Coil32. Как использовать Coil32 для расчета колебательных контуров. Какие еще возможности есть у программы Coil32.
Что такое программа Coil32 и для чего она предназначена
Coil32 — это специализированное программное обеспечение для расчета характеристик различных типов катушек индуктивности и колебательных контуров. Данная программа позволяет быстро и точно определить параметры катушек, выполненных на разнообразных каркасах.
Основные возможности Coil32:
- Расчет индуктивности однослойных, многослойных и тороидальных катушек
- Определение параметров катушек на ферритовых сердечниках
- Расчет плоских спиральных катушек для печатных плат
- Вычисление емкости конденсаторов для колебательных контуров
- Определение длины провода для намотки катушек
- Расчет добротности катушек
Программа Coil32 будет полезна радиолюбителям, инженерам и разработчикам радиоэлектронной аппаратуры при проектировании и изготовлении различных индуктивных компонентов.
Виды катушек, поддерживаемые в программе Coil32
Coil32 позволяет рассчитывать параметры следующих типов катушек индуктивности:
- Однослойные цилиндрические катушки (с плотной и разреженной намоткой)
- Многослойные цилиндрические катушки
- Тороидальные катушки

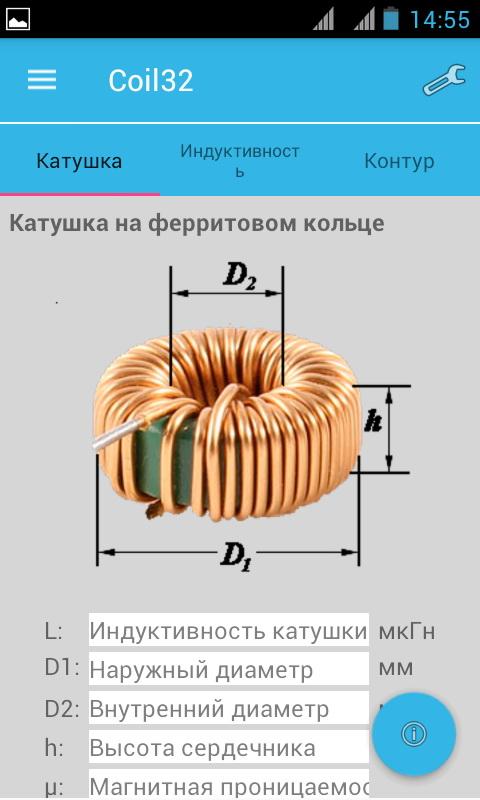

- Катушки на ферритовых сердечниках (кольцах и броневых сердечниках)
- Плоские спиральные катушки для печатных плат (круглые и квадратные)
- Бескаркасные катушки с круглыми витками
- Прямые печатные проводники
Такой широкий выбор типов катушек позволяет использовать Coil32 для расчета практически любых индуктивных элементов, применяемых в радиотехнике.
Как рассчитать параметры катушки в программе Coil32
Чтобы рассчитать характеристики катушки индуктивности в Coil32, необходимо выполнить следующие шаги:
- Выбрать нужный тип катушки в меню программы
- Ввести исходные данные (геометрические размеры, количество витков и т.д.)
- Нажать кнопку «Рассчитать»
- Получить результаты расчета (индуктивность, длина провода и др.)
Программа автоматически выполнит все необходимые вычисления и выведет результаты. При этом можно варьировать входные параметры и наблюдать, как меняются характеристики катушки.
Пример расчета однослойной катушки
Рассмотрим пример расчета параметров однослойной цилиндрической катушки:
- Диаметр каркаса: 10 мм
- Длина намотки: 20 мм
- Диаметр провода: 0.5 мм
- Количество витков: 40
После ввода этих данных в Coil32 и выполнения расчета получим следующие результаты:
- Индуктивность катушки: 10.2 мкГн
- Длина провода: 1.26 м
- Активное сопротивление: 0.13 Ом
Как видим, программа быстро определила основные параметры катушки, что значительно упрощает процесс разработки.
Расчет колебательных контуров в Coil32
Одной из важных функций Coil32 является возможность расчета параметров колебательных контуров. Программа позволяет определить емкость конденсатора, необходимую для настройки контура на заданную частоту.
Для расчета колебательного контура нужно выполнить следующие действия:
- Рассчитать параметры катушки индуктивности
- Ввести требуемую резонансную частоту контура
- Нажать кнопку «Рассчитать контур»
Coil32 автоматически вычислит необходимую емкость конденсатора и другие характеристики контура, такие как характеристическое сопротивление и добротность.
Пример расчета колебательного контура
Предположим, мы хотим настроить контур с ранее рассчитанной катушкой на частоту 1 МГц. После ввода этой частоты в Coil32 получим следующие результаты:
- Требуемая емкость конденсатора: 2490 пФ
- Характеристическое сопротивление контура: 64 Ом
- Добротность контура: 310
Эти данные позволяют быстро подобрать нужный конденсатор и оценить качество колебательного контура.
Дополнительные возможности программы Coil32
Помимо основных функций расчета катушек и контуров, Coil32 обладает рядом дополнительных возможностей:
- Расчет взаимной индуктивности между катушками
- Определение параметров трансформаторов
- Вычисление индуктивности отрезка провода
- Расчет параметров четвертьволнового резонатора
- Определение индуктивности печатных катушек
Эти функции делают Coil32 универсальным инструментом для расчета различных индуктивных элементов, применяемых в радиоэлектронике.
Преимущества использования программы Coil32
Применение Coil32 при проектировании радиоэлектронных устройств дает ряд существенных преимуществ:
- Значительное ускорение процесса расчета катушек и контуров
- Повышение точности вычислений за счет использования сложных математических моделей
- Возможность быстрого перебора различных вариантов конструкции
- Удобный интерфейс, не требующий глубоких знаний теории расчета
- Наличие справочных материалов по проектированию катушек
Все это позволяет существенно сократить время разработки и повысить качество проектируемых устройств.
Как получить и установить программу Coil32
Программа Coil32 является бесплатной и свободно распространяется через интернет. Чтобы начать работу с ней, нужно выполнить следующие шаги:
- Скачать установочный файл с официального сайта разработчика
- Запустить установщик и следовать инструкциям мастера установки
- После завершения установки запустить программу
Coil32 не требует сложной настройки и готова к работе сразу после установки. Интуитивно понятный интерфейс позволяет быстро освоить все функции программы даже начинающим пользователям.
Заключение: Coil32 — незаменимый инструмент для расчета катушек
Программа Coil32 является мощным и удобным инструментом для расчета параметров катушек индуктивности и колебательных контуров. Она существенно упрощает и ускоряет процесс проектирования радиоэлектронных устройств, позволяя быстро определять характеристики различных индуктивных элементов.
Широкие возможности Coil32 по расчету разнообразных типов катушек делают ее незаменимым помощником как для профессиональных разработчиков, так и для радиолюбителей. Простота использования в сочетании с высокой точностью вычислений позволяет получать надежные результаты даже неопытным пользователям.
Регулярные обновления программы и наличие подробной документации обеспечивают её актуальность и удобство применения. Все это делает Coil32 отличным выбором для всех, кто занимается проектированием и изготовлением катушек индуктивности и радиоэлектронной аппаратуры.
