Как устроена комбинация приборов ВАЗ 2114. Какие основные элементы входят в ее состав. Как правильно демонтировать панель приборов ВАЗ 2114 своими руками. Какие инструменты потребуются для снятия щитка приборов.
Особенности комбинации приборов ВАЗ 2114
ВАЗ 2114 стал одним из первых отечественных автомобилей, оснащенных электронной комбинацией приборов. Эта модель получила ряд усовершенствований по сравнению с предшественниками:
- Электронная комбинация приборов вместо аналоговой
- Внутренняя подсветка индикаторов вместо внешней
- До 19 различных индикаторов и датчиков на панели
Такая конструкция упростила доступ к приборной панели при необходимости ремонта или замены. Кроме того, электронная комбинация обеспечила более точные показания важнейших параметров работы автомобиля.

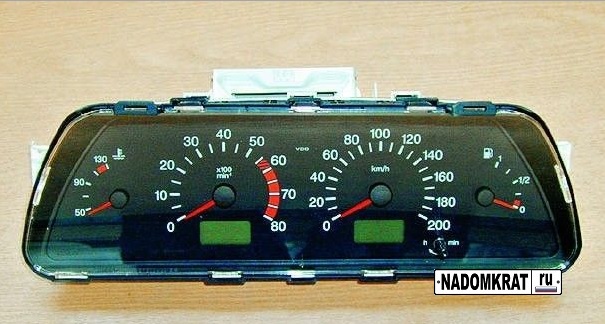

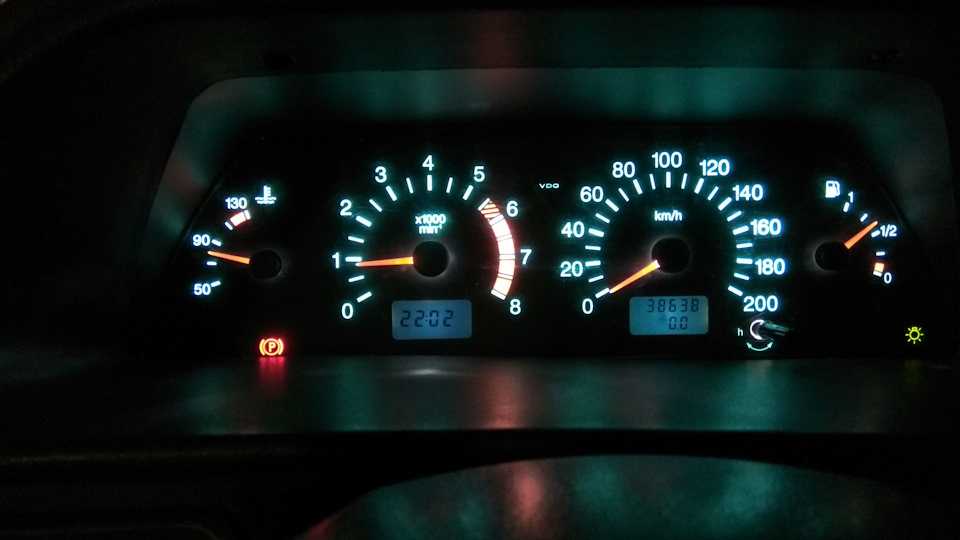

Основные элементы комбинации приборов ВАЗ 2114
Какие ключевые приборы и датчики входят в состав комбинации приборов ВАЗ 2114? Рассмотрим основные элементы:
Спидометр
Спидометр — важнейший прибор на панели, показывающий текущую скорость движения. На ВАЗ 2114 шкала спидометра размечена от 0 до 200 км/ч. Почему на отечественных автомобилях ставят спидометры с таким большим запасом? Это связано с универсальностью приборов и возможностью их установки на разные модели.
Тахометр
Тахометр отображает обороты двигателя. Нормальный диапазон — от 2000 до 5500 об/мин. Красная зона начинается примерно с 6000 об/мин. Длительная работа на высоких оборотах нежелательна, так как приводит к повышенному износу двигателя.
Указатель температуры охлаждающей жидкости
Этот прибор показывает температуру антифриза в системе охлаждения. Красная зона начинается со 105°C. При достижении стрелкой этой отметки необходимо немедленно заглушить двигатель во избежание перегрева.
Указатель уровня топлива
Прибор отображает примерное количество топлива в баке. Шкала разделена на 3 сектора: 0, 1/2 и 1. Хотя точность не очень высока, этого достаточно для контроля остатка топлива.
Процесс демонтажа комбинации приборов ВАЗ 2114
В каких случаях может потребоваться снятие приборной панели ВАЗ 2114? Основные причины:
- Ремонт или замена вышедших из строя приборов
- Установка дополнительной шумоизоляции
- Тюнинг и модернизация салона
Как правильно демонтировать комбинацию приборов, чтобы не повредить ее? Рассмотрим пошаговую инструкцию.
Необходимые инструменты
Для снятия щитка приборов вам понадобится минимальный набор инструментов:
- Отвертки (плоская и крестовая)
- Торцевые ключи
- Пассатижи
Подготовка к демонтажу
Перед началом работ выполните следующие подготовительные действия:
- Откройте капот и отсоедините клемму аккумулятора
- Снимите рулевое колесо
- Демонтируйте кожух рулевой колонки
- Снимите декоративные накладки торпедо
Порядок демонтажа комбинации приборов
После подготовительных работ можно приступать непосредственно к снятию щитка приборов:
- Выкрутите винты крепления панели приборов (обычно 4 шт)
- Отсоедините разъемы электропроводки от задней части панели
- Аккуратно извлеките комбинацию приборов из посадочного места
Важно действовать осторожно, не применяя чрезмерных усилий. Если панель не извлекается, проверьте, все ли крепежные элементы были удалены.
Возможные проблемы при эксплуатации комбинации приборов ВАЗ 2114
Несмотря на надежность, электронная комбинация приборов может давать сбои. С какими неисправностями чаще всего сталкиваются владельцы ВАЗ 2114?
- Неточные показания спидометра
- Некорректная работа тахометра
- Выход из строя подсветки
- Сбои в работе бортового компьютера
В большинстве случаев проблема решается перепрошивкой электронного блока или заменой неисправных элементов. При серьезных поломках может потребоваться замена всей комбинации приборов в сборе.
Модернизация комбинации приборов ВАЗ 2114

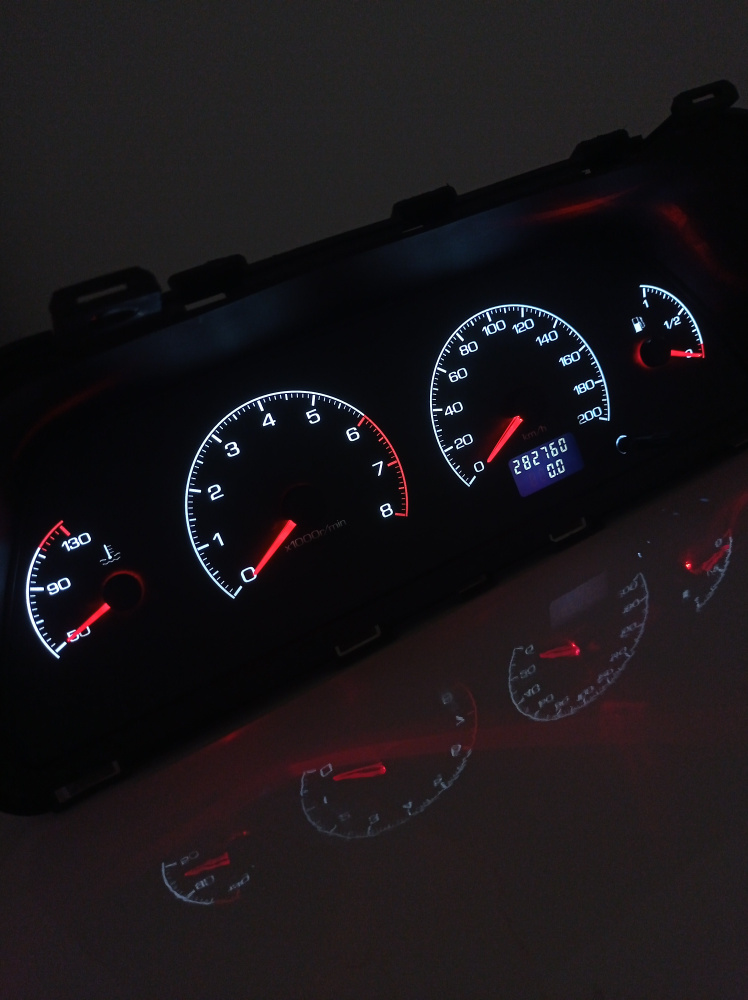

Многие автовладельцы стремятся улучшить штатную комбинацию приборов. Какие варианты тюнинга наиболее популярны?
- Установка светодиодной подсветки

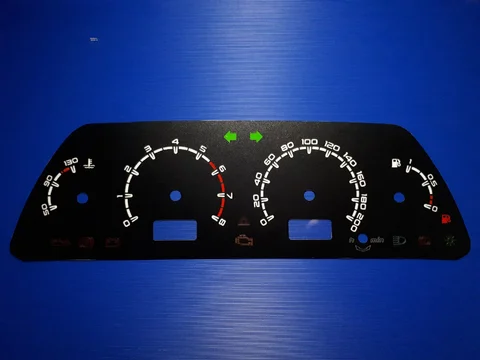

- Замена стандартных шкал на тюнинговые
- Установка дополнительных датчиков и индикаторов

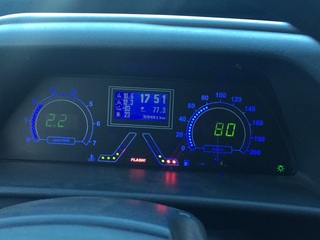

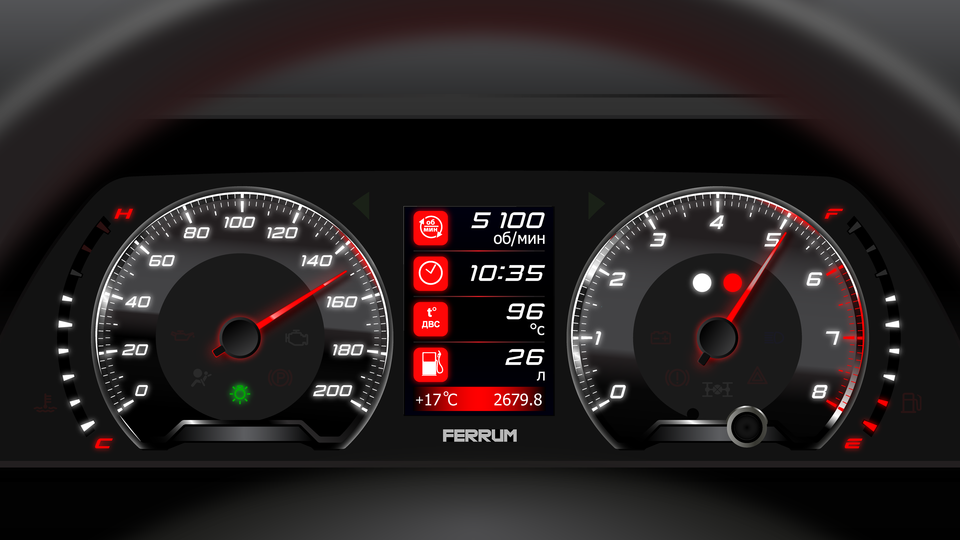

- Замена на полностью цифровую панель приборов
При выборе варианта модернизации важно учитывать совместимость с электроникой автомобиля и возможные проблемы при прохождении техосмотра.
Сравнение комбинации приборов ВАЗ 2114 с другими моделями
Чем отличается панель приборов ВАЗ 2114 от других моделей семейства LADA? Рассмотрим основные особенности:
- ВАЗ 2110-2112: схожая конструкция, но меньше дополнительных индикаторов
- Лада Приора: более современный дизайн, наличие бортового компьютера
- Лада Гранта: полностью цифровая комбинация приборов в топовых версиях
Комбинация приборов ВАЗ 2114 занимает промежуточное положение между классическими и современными моделями LADA. Она сочетает надежность аналоговых приборов с преимуществами электронного управления.
