Какие ключевые обновления появились в КОМПАС-3D v19. Как улучшились инструменты 3D-моделирования. Какие новые возможности доступны пользователям. Чем КОМПАС-3D v19 превосходит предыдущие версии.
Основные нововведения в КОМПАС-3D v19
КОМПАС-3D v19 — это новая версия популярной российской системы трехмерного проектирования от компании АСКОН. Рассмотрим ключевые улучшения и новые возможности, появившиеся в этом релизе:
- Обновленный интерфейс с возможностью гибкой настройки
- Усовершенствованные инструменты 3D-моделирования
- Новые функции для работы с чертежами
- Улучшенная производительность и стабильность работы
- Расширенные возможности для различных отраслей
Улучшения интерфейса и пользовательского опыта
В КОМПАС-3D v19 существенно переработан пользовательский интерфейс:
- Появилась возможность создавать пользовательские инструментальные панели
- Добавлена настройка формата имени в Дереве документа
- Реализовано «трехмерное» выделение рамкой объектов в 3D-модели
- Улучшена визуализация и отображение 3D-моделей
Эти изменения позволяют более гибко адаптировать рабочее пространство под свои задачи и ускорить работу с системой. Как это влияет на эффективность проектирования? Пользователь может настроить интерфейс так, чтобы наиболее часто используемые инструменты всегда были под рукой.
Новые возможности 3D-моделирования
В области трехмерного моделирования появился ряд важных нововведений:
- Новая команда «Проверка коллизий» для поиска пересечений и зазоров
- Возможность использования областей эскиза в операциях
- Добавление текстур на грани 3D-моделей
- Создание массивов элементов листового тела
- Разнотолщинная оболочка
Рассмотрим подробнее некоторые из этих функций. Как работает новая команда «Проверка коллизий»? Она позволяет находить пересечения между компонентами сборки, контролировать минимальные зазоры и проверять корректность резьбовых соединений. Это значительно упрощает проверку правильности сборки сложных изделий.
Улучшения в работе с чертежами
Для ускорения и упрощения работы с чертежами реализованы следующие новшества:
- Автоматическое создание осевых линий в ассоциативных видах
- Возможность задания индивидуальной точности для каждого размера
- Создание местного разреза на выносном элементе
Особенно стоит отметить функцию автоматического создания осевых. Как она работает? При создании ассоциативного вида система автоматически анализирует геометрию 3D-модели и добавляет осевые линии для поверхностей вращения, обозначения центров окружностей и сетки центров для массивов. Это значительно ускоряет оформление чертежей по ЕСКД.
Повышение производительности и стабильности
В КОМПАС-3D v19 большое внимание уделено оптимизации производительности:
- Ускорена работа с большими сборками
- Улучшено взаимодействие с видеокартой
- Повышена стабильность работы системы
За счет чего удалось добиться прироста производительности? Разработчики оптимизировали алгоритмы работы с геометрическим ядром, улучшили механизмы кэширования данных и распараллеливания вычислений. В результате система стала работать заметно быстрее, особенно при работе со сложными моделями и большими сборками.
Новые отраслевые возможности
В КОМПАС-3D v19 появились новые инструменты для различных отраслей:
- Расширены возможности для авиастроения и двигателестроения
- Добавлены новые функции для судостроительного проектирования
- Улучшены инструменты для строительного проектирования
Какие конкретно улучшения появились для авиастроения? Реализованы новые инструменты анализа кривых и поверхностей, добавлены функции для работы с листовыми деталями сложной формы. Это позволяет более эффективно проектировать элементы фюзеляжа и крыльев самолетов.
Интеграция и взаимодействие с другими системами
Важным аспектом новой версии стало улучшение взаимодействия с другими САПР:
- Улучшен импорт геометрии из форматов других CAD-систем
- Реализована возможность обновления импортированных компонентов
- Добавлена поддержка новых форматов файлов
Как работает обновление импортированных компонентов? Если файл-источник изменился в исходной системе, КОМПАС-3D это автоматически распознает и предложит обновить модель. При этом сохраняются наложенные сопряжения и другие связи. Это упрощает работу в смешанных средах проектирования.
Заключение
КОМПАС-3D v19 представляет собой существенное обновление популярной российской CAD-системы. Новая версия отличается улучшенным пользовательским интерфейсом, расширенными возможностями 3D-моделирования, повышенной производительностью и стабильностью. Особое внимание уделено инструментам для различных отраслей промышленности и улучшению взаимодействия с другими САПР.
Благодаря этим улучшениям КОМПАС-3D v19 становится еще более мощным и удобным инструментом для решения широкого спектра задач проектирования. Система продолжает активно развиваться, предоставляя пользователям современные и эффективные средства для воплощения их инженерных идей.
АСКОН представляет КОМПАС-3D v19
Компания АСКОН выпустила новую версию системы проектирования КОМПАС-3D, одной из самых распространенных в российской промышленности с более чем 12 000 предприятий-пользователей.
В состав релиза v19 вошли машиностроительная, приборостроительная и строительная конфигурации. Развиваясь в направлении CAD-системы тяжелого класса, КОМПАС-3D получил новые и усовершенствованные инструменты для решения задач авиастроения, судостроения и двигателестроения. По производительности новая версия превзошла предыдущие показатели и стала самой быстрой в истории.
Всего КОМПАС-3D v19 содержит более 70 новинок в области интерфейса, трехмерного моделирования, построения чертежей, топологической оптимизации, инженерных расчетов. Большинство из них реализованы по предложениям пользователей.
«Гибкий» интерфейс
Расширены возможности гибкой адаптации интерфейса: КОМПАС-3D теперь позволяет создавать пользовательские инструментальные панели и настраивать формат имени в Дереве документа.
3D-моделирование
В релиз вошли 17 различных новинок 3D-моделирования, начиная от выбора области эскиза для выдавливания и заканчивая улучшением быстродействия, благодаря чему v19 теперь считается самой быстрой версией КОМПАС-3D.
В интересах авиа- и двигателестроителей развивается поверхностное моделирование — в 19-й версии произошел самый крупный за последние 9 лет прирост функциональности в этом направлении. Появились инструменты анализа кривых и поверхностей: график кривизны, проверка кривизны, проверка непрерывности соединения кривых.
Расширяются «судостроительные» возможности КОМПАС-3D. Для проектирования корпусных конструкций и фундаментов доработана команда «Пластина» (построение Пластины по Границе, Плотное примыкание), добавлены новые команды: «Разбить пластину», «Поясок» (построение произвольного Пояса со смещением и отступами по торцам), «Прокол» (автоматический подбор выреза для проницаемой конструкции корпуса). Для проектирования судовых систем доработано приложение «Оборудование: Трубопроводы»: переработан алгоритм работы команды «Построить трубопровод», добавлена команда «Создать точку подключения», «Изолировать трубопровод» и возможность построения гибких шлангов.
Обновился сценарий работы с импортированными моделями — он учитывает условия мультиCAD-среды, когда инженер использует несколько систем проектирования. Модель, созданную в любой CAD-системе, нужно сохранить в универсальный формат (STEP, IGES, ACIS, Parasolid, JT) и разместить в сборке КОМПАС-3D с помощью сопряжений. Если эта импортированная модель (файл-источник) будет изменена в исходной САПР, то КОМПАС-3D это автоматически распознает. Пользователю останется лишь принять решение об обновлении импортированного компонента. Во многих случаях после обновления ранее наложенные сопряжения останутся работоспособными.
Такой сценарий будет востребован как конструктором-машиностроителем, работающим со сложным крупным изделием с большой цепочкой кооперации, так и технологом-проектировщиком, который сможет применять в строительном проекте объекты, выполненные в других CAD-системах, для компоновки технологической обстановки или макетирования с последующей проработкой опор, эстакад или обвязки оборудования.
Отдельного внимания заслуживают «текстуры», которые не только создают реалистичное представление модели, но и ускоряют процесс проектирования. Имитация рифлений, гофр, оплёток, накаток, перфорации и т.д. позволит значительно упростить работу с большими сборками за счет уменьшения «веса» моделей и , как следствие, повышения скорости выполнения операций.
Заметно переработана команда проверки пересечений — теперь она называется Проверка коллизий и позволяет помимо пересечений проверять резьбовые соединения и находить зазоры между компонентами менее заданной величины. Выявленные коллизии подсвечиваются другим цветом.
Среди других новинок назовем возможность создания массивов листового тела и новый тип скругления (полное).
2D-проектирование
Одна из самых востребованных новинок — автоматическое создание осевых в чертеже. Большинство участников альфа- и бета-тестирования КОМПАС-3D v19 ставят именно её на первое место в своем личном рейтинге.
Тег video не поддерживается вашим браузером.Автоматическое создание осевых в чертеже
По предложениям пользователей также реализованы округление размеров до нужного знака и создание местного разреза на выносном элементе.
Приложения для машиностроения и приборостроения
Абсолютная новинка — приложение «Оптимизация IOSO-K» для поиска оптимальной геометрии с учетом наложенных ограничений. Оптимизатор IOSO-K будет полезен в первую очередь тем, кто занимается инженерными расчетами в КОМПАС-3D. Приложение может работать как самостоятельно, так и совместно с APM FEM и KompasFlow.
В модуле топологической оптимизации APM FEM добавлены инструменты по сглаживанию полигональной, оптимизированной модели и преобразованию её в твердое тело.
Отраслевые приложения КОМПАС-3D в новой версии отличаются расширенной функциональностью и ростом производительности:
- Приложение «Оборудование: Кабели и жгуты» полностью обновлено и может похвастаться приростом скорости в 15 раз! Среди новинок приложения: создание траекторий кабелей и жгутов сплайнами, построение линий связи для выделенных соединений
- Механика: Пружины: автосопряжение пружины при размещении в сборке
- Оборудование: Трубопроводы: восстановление тела трубы при удалении элемента
- Оборудование: Металлоконструкции: добавлены инструменты для моделирования листовых конструкций.
СТРОИТЕЛЬНЫЕ ПРИЛОЖЕНИЯ
Усилена интеграция между приложениями, работающими по единой технологии проектирования MinD (Model in Drawing — модель в чертеже). В результате в чертеже появятся сведения, по которым специалисты смежных разделов смогут автоматизировать создание своих чертежей и моделей. Примером служит обновленный Менеджер помещений в приложении Архитектура: АС/АР. Он описывает характеристики помещений, производит подсчет площадей и составляет экспликацию помещений. Теперь в Менеджере помещений задаются параметры окружающей среды, требования к освещенности и другие свойства помещений для нужд электриков и технологов.
КОМПАС-объекты, получили новые режимы вставки «Не учитывать в площади помещений» и «Всегда упрощенная проекция», что тоже поддерживает последующую интеграцию между приложениями.
В составе Строительной конфигурации разработано новое приложение Тепловые сети: ТС, которое автоматизирует подготовку и выпуск рабочей документации для прокладки тепловых сетей в соответствии с требованиями ГОСТ 21. 705-2016 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации тепловых сетей». Программа функционирует в среде КОМПАС-График и по принципу работы аналогична приложениям Газоснабжение: ГСН и Наружные сети: НВК (они тоже обновлены в рамках релиза v19).
Еще больше новинок и отзывов первых пользователей новой версии смотрите на официальной странице КОМПАС-3D v19: https://kompas.ru/kompas-3d/v19/
СИСТЕМНЫЕ ТРЕБОВАНИЯ
СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ
Продлеваются условия специального предложения «3D-тенденция». При покупке обновления КОМПАС-График версий V5.11-v17 до v19 действует скидка 75% на переход в КОМПАС-3D v19. Переходите от 2D-проектирования к 3D-моделированию на льготных условиях!
Срок действия специального предложения: до 30 сентября 2020.
Подробнее: https://kompas.ru/special-offers/3d-tendenciya/
ОФИЦИАЛЬНАЯ ПРЕЗЕНТАЦИЯ ВЕРСИИ — ВПЕРВЫЕ ОНЛАЙН!
Приглашаем на официальную презентацию КОМПАС-3D v19! В этом году она впервые пройдет в онлайн-формате. Принимайте участие, не отходя от рабочего места. Узнайте о ключевых новинках у разработчиков и задайте накопившиеся вопросы.
В программе:
- История появления новинок в 19-й версии
- Награждение лучших бета-тестеров 19-й версии
- Выступления разработчиков и пользователей системы
- Квиз, розыгрыш подарков и много другое.
Присоединяйтесь!
Дата: 21 июля 2020, время уточняется.
Где: онлайн.
Регистрация: https://v19.kompas.ru/
Участие бесплатное.
КОМПАС-3D v19 — это новая версия для решения новых задач. Попробуйте прямо сейчас!
Скачать пробную версию
Купить
Обзор КОМПАС-3D v19 Home
Лицензионное соглашение
Первое и главное — обновлено лицензионное соглашение. Теперь программу могут беспрепятственно использовать все блогеры и видеоблогеры. Это можно было делать и раньше, просто теперь это закреплено в соглашении, чтобы вы ничего не опасались. Также закреплено дополнение, принятое на период пандемии, в основном соглашении на постоянной основе и сделали его универсальным.
Интерфейс
«Трехмерная» рамка
Эта новинка однозначно сделает вашу жизнь проще. Раньше требовалось выделять ребра, грани и компоненты, кликая их в дереве или на модели, — теперь достаточно выделить рамкой.
Выделение рамкой
В целом «трехмерная» рамка аналогична той, что доступна при работе в графических документах:
Объекты можно выделять без вызова команд (предыдущее выделение отменяется, движение курсора слева направо создает охватывающую рамку, справа налево — секущую).
Но можно и командами меню: «Рамкой» и «Секущей рамкой» из меню «Выделить» (объекты добавляются к уже выделенным).
Новые команды в меню «Выделить»
Особенность работы команд «Рамкой» и «Секущей рамкой» в модели — возможность включить выделение объектов, полностью заслоненных другими объектами. При выделении рамкой можно использовать фильтры.
Если требуется выделить компоненты сборки (а не их грани/ребра/вершины), при задании рамки нужно удерживать клавиши и .
Трехмерное моделирование
Проверка коллизий
Раньше у нас уже была команда «Проверка пересечений», но она работала без настроек и не всегда могла решить сложные задачи. Теперь функционал команды, по сути, создан заново, и так как он перерос обычную проверку пересечений, то теперь называется более широким термином — «Проверка коллизий».
Красным цветом показаны фантомы коллизий
На что теперь способна новая команда:
− Появилось два способа поиска коллизий — между выбранными объектами (для каждого объекта проводится проверка на пересечение с остальными) и между двумя наборами объектов (проверка на пересечение проводится для двух наборов, но не проводится внутри наборов),
− Объектами проверки могут быть подсборки целиком. При этом можно включить или отключить поиск коллизий внутри подсборки,
− Добавлена возможность контроля минимального зазора, т. е. поиска пар компонентов, расстояние между которыми меньше заданного. Для быстрой или предварительной проверки зазоров можно включить упрощенный расчет, −Добавлена возможность поиска резьбовых соединений, элементы которых не подходят друг другу по параметрам резьбы или по размерам. Если анализ резьб отключен, то резьбовые соединения считаются пересечениями тел деталей.−Добавлена возможность скрыть окружение, т. е. оставить на экране только те объекты, между которыми найдены коллизии,
заданных параметров) для повторного запуска. Сохраненные проверки коллизий
отображаются в специальном разделе «Диагностика» в верхней части дерева построения,
− Улучшено представление результатов работы команды как на панели параметров, так и в графической области окна,
− Чрезмерно длительную проверку можно прервать, щелкнув по ссылке «Отменить» в окне индикатора процесса.
Надоело читать? 🙂 Посмотрите видео — там все очень подробно: https://youtu.be/lMAyjn9ilHI
Только представьте — вы сделали сложный узел и, еще не дойдя до этапа печати, сразу можете проверить, что элементы вашего изделия не задевают ничего лишнего, не трутся, соблюдены нужные зазоры. И все это — без поиска на глаз и создания множества дополнительных сечений. Все в одной удобной команде. Да еще и результат сохраняется в дереве, и всегда можно быстро посмотреть, если что-то забыл.
Использование областей эскиза
В операциях можно использовать область эскиза — замкнутую фигуру, ограниченную стыкующимися и/или пересекающимися линиями эскиза. Раньше для использования областей эскиза требовалось построить контур этой области с помощью соответствующей команды. Теперь достаточно кликнуть мышью внутри нужного контура. Ранее эскиз задействовался в операции целиком, т. е. использовались все его линии. Есть еще важное изменение — теперь эскиз не скрывается после создания операции, и вы можете сделать несколько операций в одном эскизе без лишних действий.
Выдавливание выбранной области эскиза
В операциях выдавливания доступен выбор нескольких областей, но они должны принадлежать одному эскизу.
Надоело читать? 🙂 Посмотрите видео — там все очень подробно: https://youtu.be/yl9bT4S3Xu8
Текстуры в модели
Появилась возможность наложения текстур на грани трехмерной модели. Данный функционал позволяет заменить сложные в моделировании элементы (накатки, рифления, перфорации и т. п.) визуально сопоставимыми изображениями, которые накладываются на соответствующие поверхности. Благодаря этому модель становится «легче», т. е. работа с ней ускоряется за счет того, что требует меньше ресурсов компьютера.
Текстуры можно применять к компонентам, телам или отдельным граням.
Внешний вид текстурированной поверхности определяют три параметра:
− собственно текстура — имитация узора,
− рельеф — имитация выпуклостей и впадин,
− вырезы — имитация отсутствия некоторых участков поверхности, что создает иллюзию сетки или перфорации.
В комплект поставки входит набор текстур для создания таких эффектов, как накатка, рифление, сетка, кирпичная кладка и др.
Текстуры для резьбы
Условное изображение резьбы, помимо каркасного цилиндра, теперь включает реалистичное изображение — рисунок резьбы, наложенный на цилиндрическую или коническую грань в пределах длины резьбы. При необходимости отображение реалистичной резьбы можно отключить в диалоге настройки условного изображения резьбы («Настройка — Параметры… — Система — Редактор моделей — Условное изображение резьбы»).
Массив элементов листового тела
Появилась возможность создания массива таких листовых элементов, как ребро усиления, штамповка, буртик, жалюзи.
Разнотолщинная оболочка
«Оболочка» была достаточно удобной командой: указал грань, и из любого твердого тела создавался полый объект. У команды имелся всего один недостаток — стенки можно было задать только с одинаковой толщиной. А что если нужно напечатать одну из стенок чуть толще: для большей прочности или чтобы разместить в ней что-то дополнительно? Приходилось придумывать разные способы увеличения толщины другими операциями. Теперь это в прошлом. Новая команда сделает все сама: просто включите переменную толщину, выделите мышью нужные грани (вы же не забыли, что теперь есть «трехмерная» рамка?) и задайте нужное значение толщины — грани станут толще (или тоньше) автоматически.
С новой командой «Оболочка» сделать корпус танка по схеме бронирования проще простого
Чем порадует обновленная команда:
Надоело читать? 🙂 Посмотрите видео — там все очень подробно: https://youtu.be/bhopRndqcOI
Полное скругление
Появилась новая команда — «Полное скругление». С ее помощью удобно скруглять тонкие стенки: лопатки, крылья, лопасти, ребра и любые объекты, где сложно подобрать обычные скругления из-за самопересечений между ними. Для работы команды должны быть указаны три смежные грани: две боковые и центральная. В результате операции центральная грань исчезает, а боковые соединяются поверхностью, сечение которой в каждой точке является дугой, касательной к трем изначально указанным граням. Доступно автоматическое распространение полного скругления на грани, касательные к выбранным. Команда находится на панели «Элементы тела».
Полное скругление лопатки турбины
Возможность создания купола
Нос летательного аппарата, кнопку джойстика и дно пластиковой емкости объединяет общий элемент — купол. Где-то его наличия требует эргономика, где-то аэродинамика, а где-то технологический процесс или соображения обеспечения большей прочности. Теперь можно отказаться от дополнительных операций вращения.
Углубление в дне канистры
В командах «Операция по сечениям» и «Поверхность по сечениям» для случая, когда эскиз крайнего сечения содержит только точку, появился новый способ построения элемента этого сечения — «Купол». Результат использования данного способа — такая форма элемента, при которой его поверхность вблизи конечного сечения касательна к плоскости эскиза. Для уточнения формы служит коэффициент, изменяющий радиус кривизны поверхности элемента у крайней точки: уменьшение значения коэффициента дает более «острую» форму (радиус кривизны меньше), а увеличение — более «тупую» (радиус кривизны больше).
Купол в начале и в конце фюзеляжа
Вырез телом по траектории
Появился самый простой и точный способ для имитации фрезерования каналов и пазов в модели. Просто укажите тело и нужную траекторию для его перемещения и получите результат. Для этого доработана команда «Операция по траектории»:
− Если результат операции «Вычитание» или «Пересечение», можно выбрать тело, движение которого по траектории образует объем, вычитаемый из исходного тела или пересекающийся с ним. Это позволяет смоделировать результат механической обработки заготовки режущим инструментом (например, фрезой) определенной формы.
Фантом операции
Вырез шаром по траектории
Вырез фрезой.
− Если траектория принадлежит поверхности, то сечение (или тело) может двигаться согласованно с нормалью к этой поверхности. Соответствующая опция доступна, если выбран тип движения «Сохранять угол наклона» или «Ортогонально траектории».
Восстановленная поверхность
Появилась новая команда «Восстановленная поверхность». Она создает поверхность в пределах теоретической поверхности указанной грани. Команда находится на панели «Поверхности». Команду удобно использовать для реверс-инжиниринга и доработки импортированных моделей. Убирает лишние вырезы, усечения и т. п.
Восстановление исходной поверхности тела импеллера
Графические документы
Авторасстановка осевых
Этот функционал ускоряет оформление чертежа, если он вам нужен, например, для заказа каких-то деталей на производстве или у знакомого станочника.
Чертеж с автоматически созданными осевыми линиями
В ассоциативных видах автоматически создаются:
− Осевые линии — для проекций поверхностей вращения, оси которых не перпендикулярны плоскости проекций,
− Обозначения центра — для всех окружностей,
− Сетки центров — для групп окружностей, если соответствующие группы объектов модели получены с помощью массива. Если вы имеете дело с массивом, по параллелограммной сетке формируется линейная сетка центров, а в случае концентрического массива — круговая (или несколько круговых, если количество экземпляров по радиальному направлению больше 1).
Надоело читать? 🙂 Посмотрите видео — там все очень подробно: https://youtu.be/YyT_9NZjUPo
Настройка точности для каждого размера в отдельности
Если раньше настройка была только для всех размеров, то теперь она стала индивидуальной.
Появилась возможность индивидуально задать точность размера — для этого предназначен список «Количество знаков после запятой» на панели параметров при создании/редактировании размера.
Настройка применима только для размеров с автоматически определенным (а не введенным вручную) значением. На угловой размер данная настройка влияет, если его значение выражено десятичной дробью.
Приложения
Новое приложение — Оптимизация IOSO-K
В состав КОМПАС-3D v19 Home включено приложение для оптимизации геометрии деталей и сборок, созданное компанией «СИГМА Технология».
Оптимизация формы емкости
Параметризация дает возможность рассмотреть несколько вариантов изделия в одной модели. Это одно из преимуществ 3D-моделирования. Вопрос в том, какой вариант выбрать? Для ответа на него создано приложение Оптимизация IOSO-K. Оптимизация — это направленный поиск наилучших решений. А IOSO — технология многомерной нелинейной оптимизации.
К преимуществам технологии можно отнести:
Прежде чем начать оптимизацию, необходимо задать себе три вопроса:
1. Что я хочу сделать с деталью? Повысить ее прочность, уменьшить массу, улучшить гидравлические характеристики и т. д.?
2. За счет чего хочу этого добиться? Что нужно изменить в геометрии (какие параметры), чтобы получить ожидаемый результат?
3. Какие ограничения должен учесть? Например, минимальный запас прочности.
Если известны ответы на все три вопроса, можно решать задачу оптимизации. При постановке задачи оптимизации можно задавать пять параметров и два критерия. Среди оптимизируемых параметров могут быть любые переменные в КОМПАС-3D. Оптимизация может коснуться критериев: масса и объем, площадь поверхности модели.
Для тех, кто предпочитает все сначала увидеть – есть видео
Это не все новинки КОМПАС-3D v19 Home. Большая часть изменений связана с быстродействием, улучшением взаимодействия, с видеокартами и многим другим: смотрите полный список в файле RelNotes.pdf, в папке с установленной программой.
КОМПАС-3D v19 Home
КОМПАС-3D v19 | КОМПАС-3D
КОМПАС-3D V19
КОМПАС-3D
КОМПАС-3D — российская система 3D-проектирования, ставшая стандартом для тысяч предприятий и десятков тысяч профессиональных пользователей.
КОМПАС-3D широко применяется для проектирования изделий основных и вспомогательных производств в таких отраслях, как машиностроение (транспортное, сельскохозяйственное, энергетическое, нефтегазовое, химическое и др.), приборостроение, авиастроение, судостроение, станкостроение, вагоностроение, металлургия, промышленное и гражданское строительство, товары народного потребления и др.
Kompas 3D V19
Kompas 3D Application
Kompas 3D Application
Полностью импорт независимой системы
Kompas-3d основан на русском геометрическом ядре C3 (созданный C3D Labs, Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и Ascon) и собственные программные технологии.
ОСНОВНЫЕ ВОЗМОЖНОСТИ
ПОЛЬЗОВАТЕЛИ ПРОЕКТА
ВОЗМОЖНОСТИ КОМПАС
Почему предприятия и пользователи выбирают КОМПАС-3D:
- Наличие необходимого функционала
- Проектирование изделий любой сложности
- Качественное оформление документации по ЕСКД или СПДС
- Автоматизация производственных задач
- Простота в освоении
- Бесплатная техническая поддержка
- Гибкая лицензионная политика
- Льготная замена зарубежных 3CAD систем 603900 Интеграция в PLM-среду предприятия

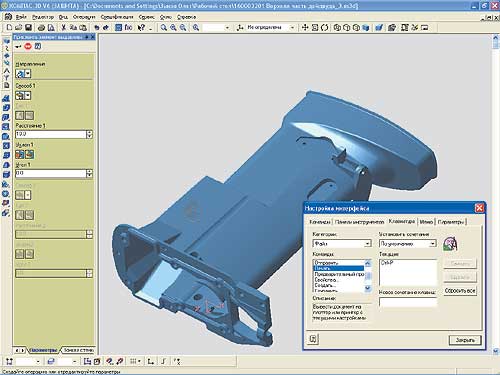

СОВРЕМЕННЫЙ НАСТРАИВАЕМЫЙ ИНТЕРФЕЙС
Caption Goes HereНе только снижает нагрузку на глаза и ненужные действия, но и обеспечивает полную концентрацию пользователя на рабочем документе.
Подпись идет здесьKompas 3D V19
Интерфейс
Подпись.ОБЪЕКТ
Здесь идет подписьЭЛЕКТРОННЫЙ РЕЖИМ ИЗДЕЛИЯ
ПОДДЕРЖКА ГОСТ 2.052-2015 «ЭЛЕКТРОННАЯ МОДЕЛЬ ИЗДЕЛИЯ»
КОМПАС-3D содержит средства для создания в 3D модели необходимых и достаточных данных для ее изготовления: размеры, элементы обозначения (осевые линии, резьбы, основания) , допуски формы и др.), технические требования, неуказанная шероховатость. Это означает, что КОМПАС-3D уже сейчас позволяет отказаться от электронных чертежей изделий.
ОБМЕН ДАННЫМИ С ДРУГИМИ САПР
Возможности КОМПАС-3D по обмену информацией с другими САПР:
- экспорт и импорт (с последующим редактированием) 3D геометрии и данных модели через форматы STEP, ACIS, IGES, Parasolid и др.;
- экспорт и импорт (с последующим редактированием) 2D-геометрии в форматах DWG и DXF;
- прямой импорт (с последующим редактированием) файлов наиболее распространенных САПР (SolidWorks, Autodesk Inventor, Solid Edge, Creo (Pro/Engineer), NX (Unigraphics), Catia).
РАСЧЕТЫ И АНАЛИЗ
КОМПАС-3D позволяет выполнять следующие инженерные расчеты:
- расчет массо-центровочных характеристик (2D/3D)
- расчет пружин и механических передач (2D/03D6)
- динамический анализ поведения механизмов (3D)
- экспресс-анализ прочности (3D)
- топологическая оптимизация изделия (3D)
- геометрическая оптимизация (3D)
- анализ течения жидкости и газа (3D)
- анализ теплопроводности и естественной конвекции (3D)
- расчет размерных цепей (2D)
КАЧЕСТВЕННОЕ РАЗРАБОТКА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
90 Основными преимуществами КОМПАС-3D является оформление документации в полном соответствии с правилами ЕСКД или СПДС. Это подтверждают пользователи других САПР, выполняя 3D модели изделий в своих САПР, а чертежи, спецификации, схемы, списки — в КОМПАС-3D.РАБОТА С КРУПНЫМИ СБОРКАМИ
Создание изделий любой сложности стало возможным благодаря концепции производительности КОМПАС-3D, реализованной в 2018 году. Ускорено более 30 процессов, разработаны специальные приемы работы с крупными сборками внедрены, используются необходимые аппаратные ресурсы (процессоры, видеокарты).
Работа над производительностью системы продолжается, каждая новая версия системы будет быстрее предыдущей.
Подробнее
ОБЪЕКТНОЕ МОДЕЛИРОВАНИЕ
Функционал любого программного продукта направлен на автоматизацию и выполнение любой задачи в кратчайшие сроки. В КОМПАС-3D возможно более быстрое проектирование изделия с помощью объектного моделирования, при котором составные части изделия создаются не с помощью эскизов и формообразующих операций, а с использованием готовых типовых «объектов». К таким объектам в КОМПАС-3D относятся крепежные детали, пружины, валы, механические передачи, трубопроводы, металлоконструкции, электрические провода и многое другое.
Узнайте больше об объектном моделировании в машиностроении, приборостроении и строительстве.
МЕТОДЫ ПРОЕКТИРОВАНИЯ
КОМПАС-3D поддерживает несколько методов проектирования изделий. Наиболее перспективным с точки зрения скорости является проектирование сверху вниз (MNP или «сверху вниз»). Речь идет о проектировании от уровня сборки головки до уровня детали.
Использование MNP обеспечивает параллельную разработку составных частей изделия несколькими исполнителями, а также значительно сокращает время на внесение изменений в проект за счет управления версткой изделия.
ИНТЕГРАЦИЯ С СИСТЕМАМИ УПРАВЛЕНИЯ ЖИЗНЕННЫМ ЦИКЛОМ ИЗДЕЛИЯ
После завершения проектирования продолжается жизненный цикл изделия (ЖЦИ) с этапами технологической подготовки производства, испытаний, изготовления, эксплуатации изделия и т.п. этапов требуется система управления ИЖК, система класса PLM. КОМПАС-3D содержит необходимые инструменты для встраивания (интеграции) в любую существующую PLM-среду. Наиболее тесная интеграция организована с системой управления инженерными данными ЛОЦМАН: PLM (разработка АСКОН)
ОБРАЗЦЫ ВИДЕОУЧИТЬ КОМПАС 3D V19
За последние три года КОМПАС-3D увеличил темпы развития — в рамках одной версии появляется более 100 новых продуктов (ранее этот показатель был на уровне 30-35 новых продукты). За последние пять лет выпущено более 300 новых продуктов, большая часть которых разработана на основе предложений пользователей.
КОМПАС 3D ПОДДЕРЖКА
Служба технической поддержки АСКОН работает над предложениями и любыми инцидентами, связанными с продуктом. Техническая поддержка для всех лицензированных пользователей КОМПАС-3D оказывается бесплатно через Личный кабинет сайта технической поддержки .
Скачать Kompas 3D v19
Подпись Говоря здесьПриложение Mech I
Приложение Mech I PDF
Подпись. ПРИЛОЖЕНИЕ MECH III PDF Подпись здесьПРИЛОЖЕНИЕ MECH IV
ПРИЛОЖЕНИЕ MECH IV PDF
Подпись здесьПРИЛОЖЕНИЕ КОНСТРУКЦИЯ I
Строительство применения I PDF
Подпись. — ПРИБОРЫМЕХАНИЧЕСКИЕ
КОНСТРУКЦИОННЫЕ
ПРИБОРНЫЕ
ПРИБОРНЫЕ ПРИБОРЫ
ИНСТРУМЕНТЫ ПРИМЕНЕНИЯ PDF
Compass лучшие файлы STL для 3D-принтера・Cults
Роза ветров
5 €
Ящик для хранения в подлокотнике Jeep Compass
Бесплатно
Подвеска P048
7,53 €
Цепочка для ключей с компасом
Бесплатно
Брелок для ключей «Роза ветров»
0,75 €
SEA OF THEVES Компас Златодержцев
2,51 €
Компасы
Бесплатно
Кронштейн для крепления 92-мм вентилятора на задней стенке
Бесплатно
Байпас SGW FCA JEEP ALFAROMEO FIAT
8 €
Подставка для компаса
0,58 €
Кронштейн для 80-мм кулеров видеокарты
Бесплатно
Колесо автомобиля ГАЗ 3110 — 31105 Волга
Бесплатно
Подставка для консоли PSP 3000/2000 Slim и SuperSlim
Бесплатно
Подвесной компас
2,99 €
ночник с компасом
3 €
Кронштейн для крепления 80-мм вентилятора к задней стенке
Бесплатно
Jeep Compass Кузов автомобиля для печати
8,33 €
МЕДАЛЬ С КОМПАСОМ
Бесплатно
Apple Pen 2 Compass
2,81 €
Джип Компас
4 €
Инженерный компас (печать на месте)
2,50 €
Дом на колесах Bay Compass Tip — караван
2,50 €
Браслет с компасом для подводного плавания)
Бесплатно
Форма для печенья «Компас»
1,16 €
Миниатюрная еда — Всезнающий волшебный компас
Бесплатно
Башня GPS для модуля Ublox 2.
0Бесплатно
Держатель компаса для скутера Suex
10 €
чертеж компаса
1 €
Кольцо якорного руля и компаса
25 €
Циркуль для измерения толщины (тонаж, деревянная скульптура)
1 €
Кольцо для ключей с компасом
Бесплатно
Компас Джека Воробья
1,22 €
Raymarine T060 Microcompass Tacktick Holder
10 €
луч Компас или резак
Бесплатно
Jeep Compass (2-го поколения)
Бесплатно
Всезнающий волшебный компас
2,90 €
