Компенсаторы реактивной мощности: виды, принцип работы и применение

Что такое компенсаторы реактивной мощности. Какие виды компенсаторов существуют. Как работают активные и пассивные компенсаторы реактивной мощности. Для чего применяются компенсаторы в электросетях.

Что такое компенсаторы реактивной мощности и зачем они нужны

Компенсаторы реактивной мощности (КРМ) — это устройства, предназначенные для компенсации реактивной мощности в электрических сетях. Их основная задача — снизить потребление реактивной энергии из сети и улучшить качество электроэнергии.

Зачем нужна компенсация реактивной мощности? Реактивная мощность не совершает полезной работы, но создает дополнительную нагрузку на электросеть. Это приводит к:

• Повышенным потерям электроэнергии
• Снижению пропускной способности линий электропередач
• Падению напряжения в сети
• Увеличению платы за электроэнергию

Компенсаторы позволяют снизить или полностью устранить эти негативные эффекты. Они вырабатывают реактивную мощность непосредственно у потребителя, разгружая питающую сеть.

Основные виды компенсаторов реактивной мощности

Существует два основных типа компенсаторов реактивной мощности:

1. Пассивные (статические) компенсаторы

К ним относятся:

• Конденсаторные установки
• Синхронные компенсаторы
• Шунтирующие реакторы

Пассивные компенсаторы имеют фиксированную или дискретно регулируемую мощность. Они просты, надежны и относительно недороги.

2. Активные (динамические) компенсаторы

Основные виды активных КРМ:

• СТАТКОМ (статический синхронный компенсатор)
• ПСКРМ (преобразователь с синхронным компенсатором реактивной мощности)
• Активные фильтры гармоник

Активные компенсаторы способны плавно и быстро регулировать выработку реактивной мощности. Они более эффективны, но и значительно дороже пассивных.

Принцип работы пассивных компенсаторов реактивной мощности

Рассмотрим принцип действия основных типов пассивных КРМ:

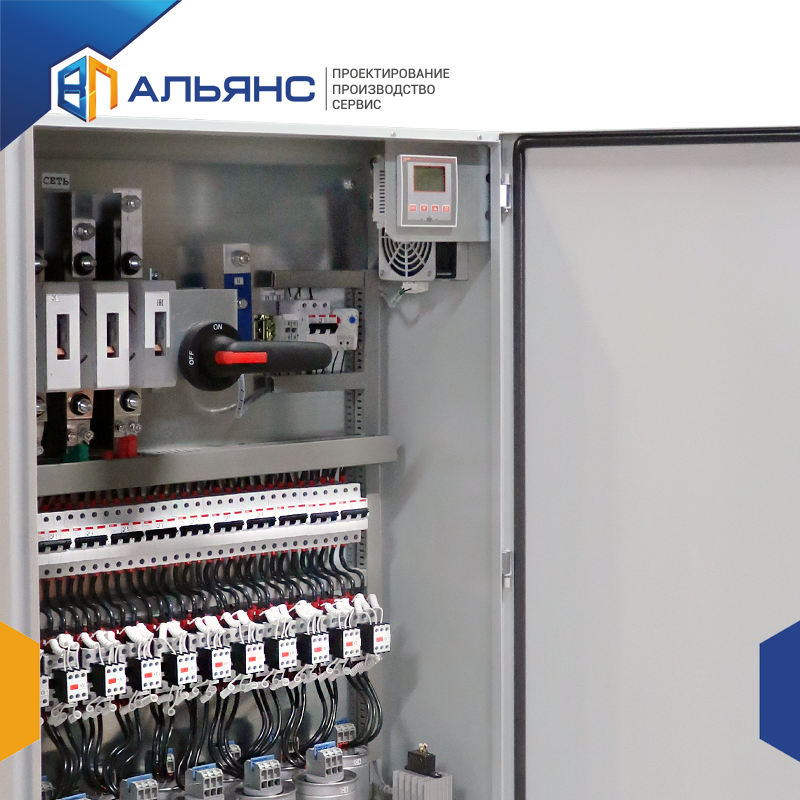

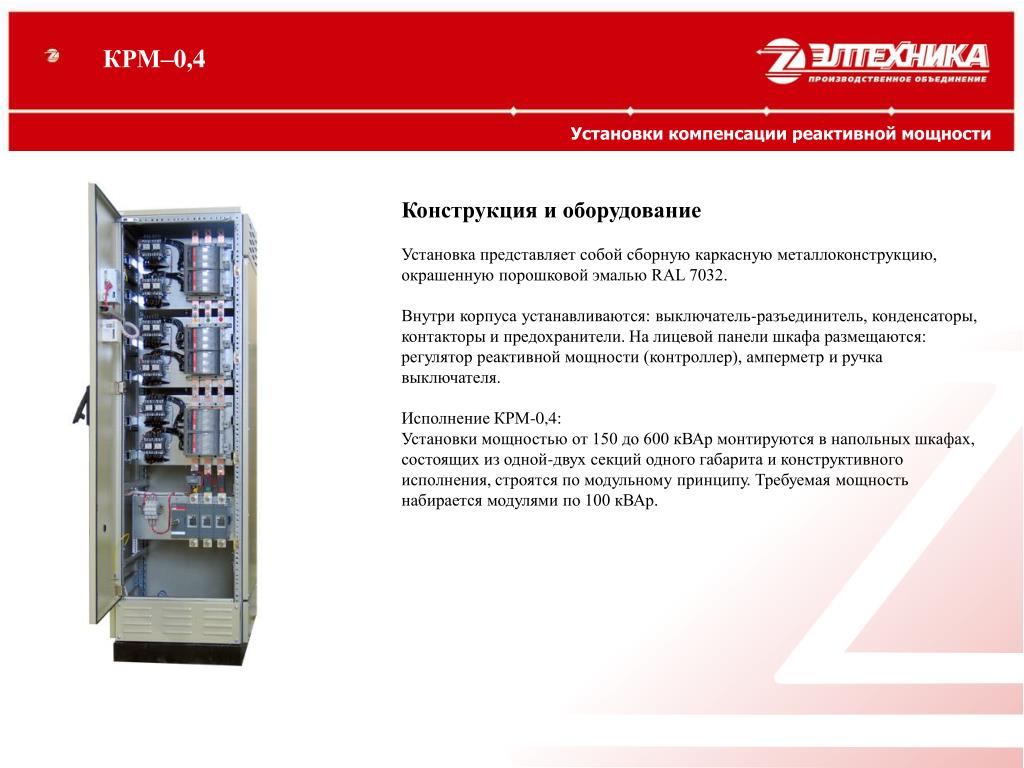

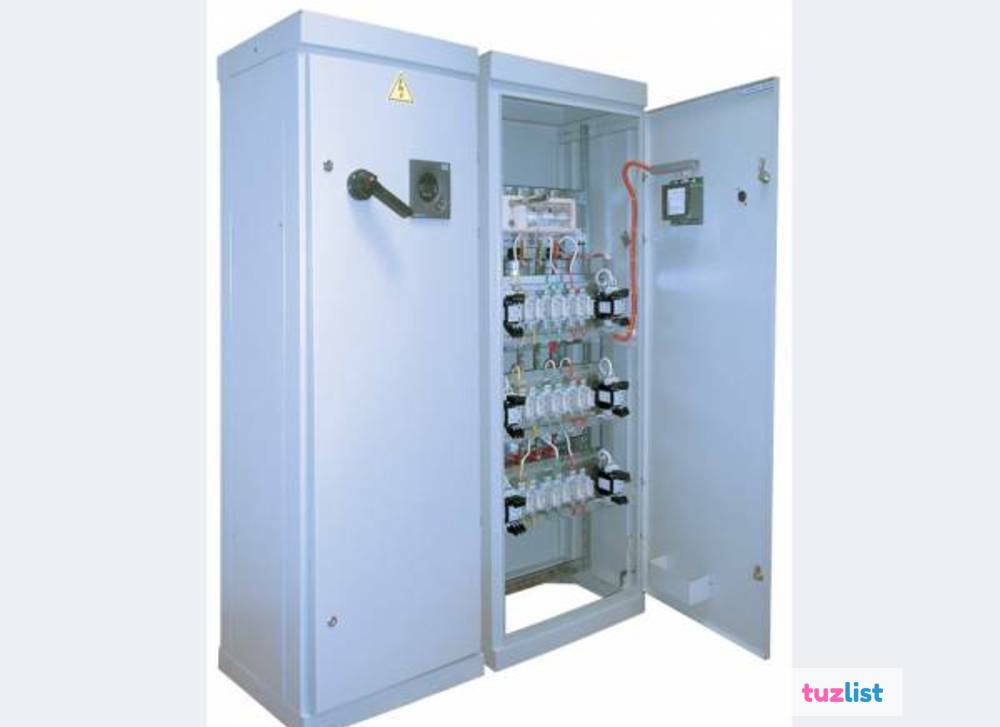

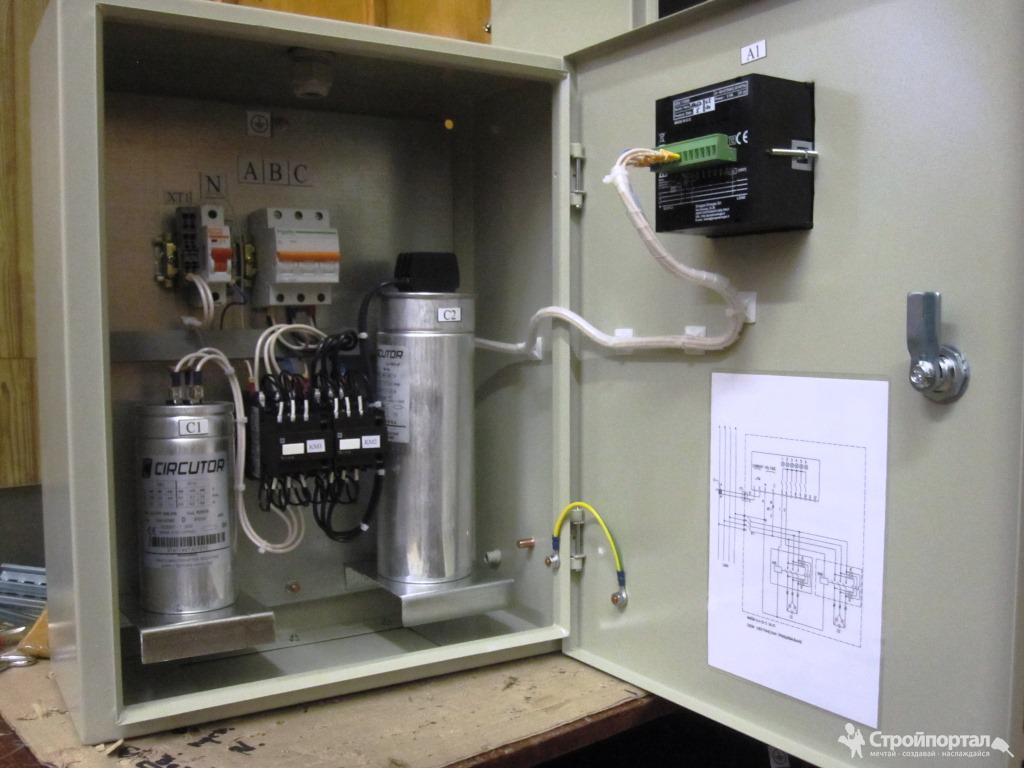

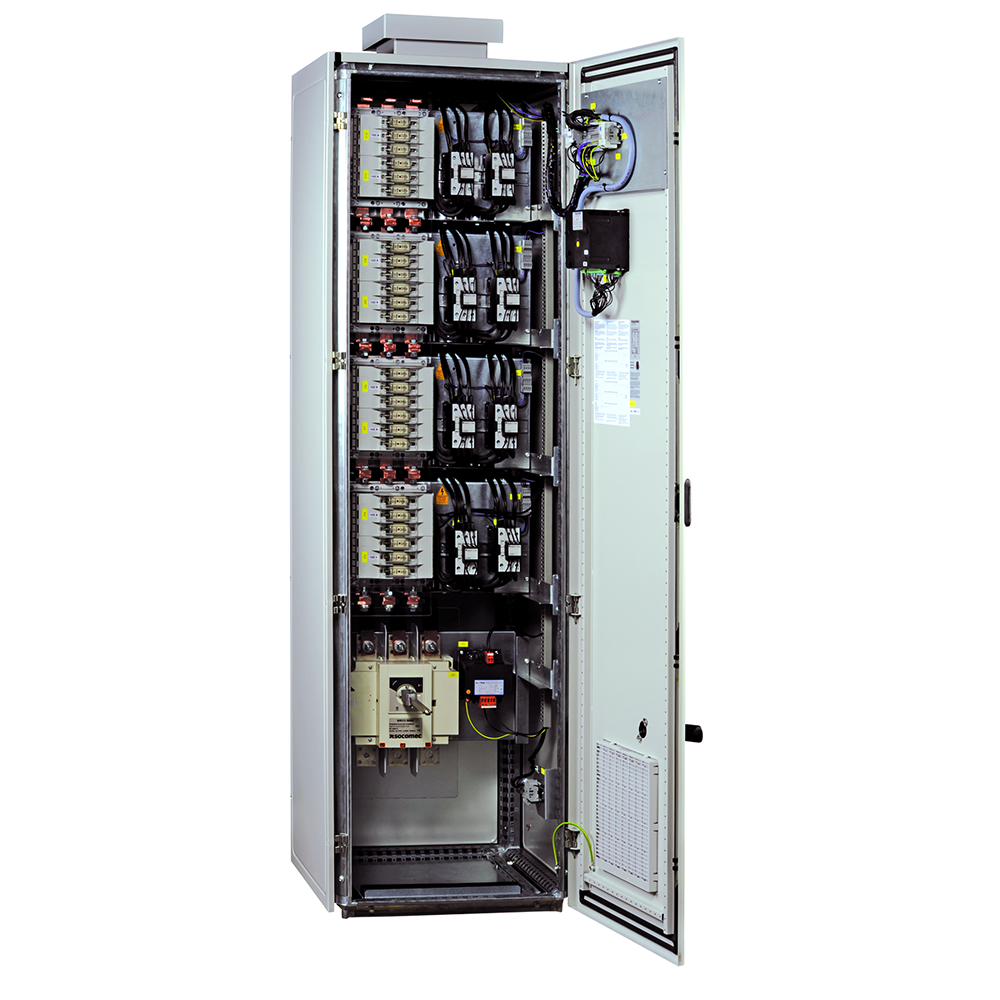

Конденсаторные установки

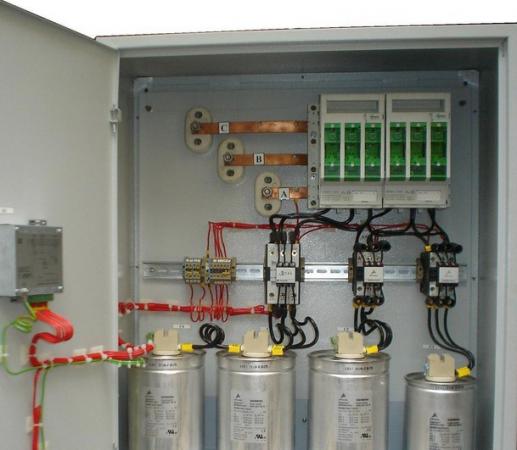

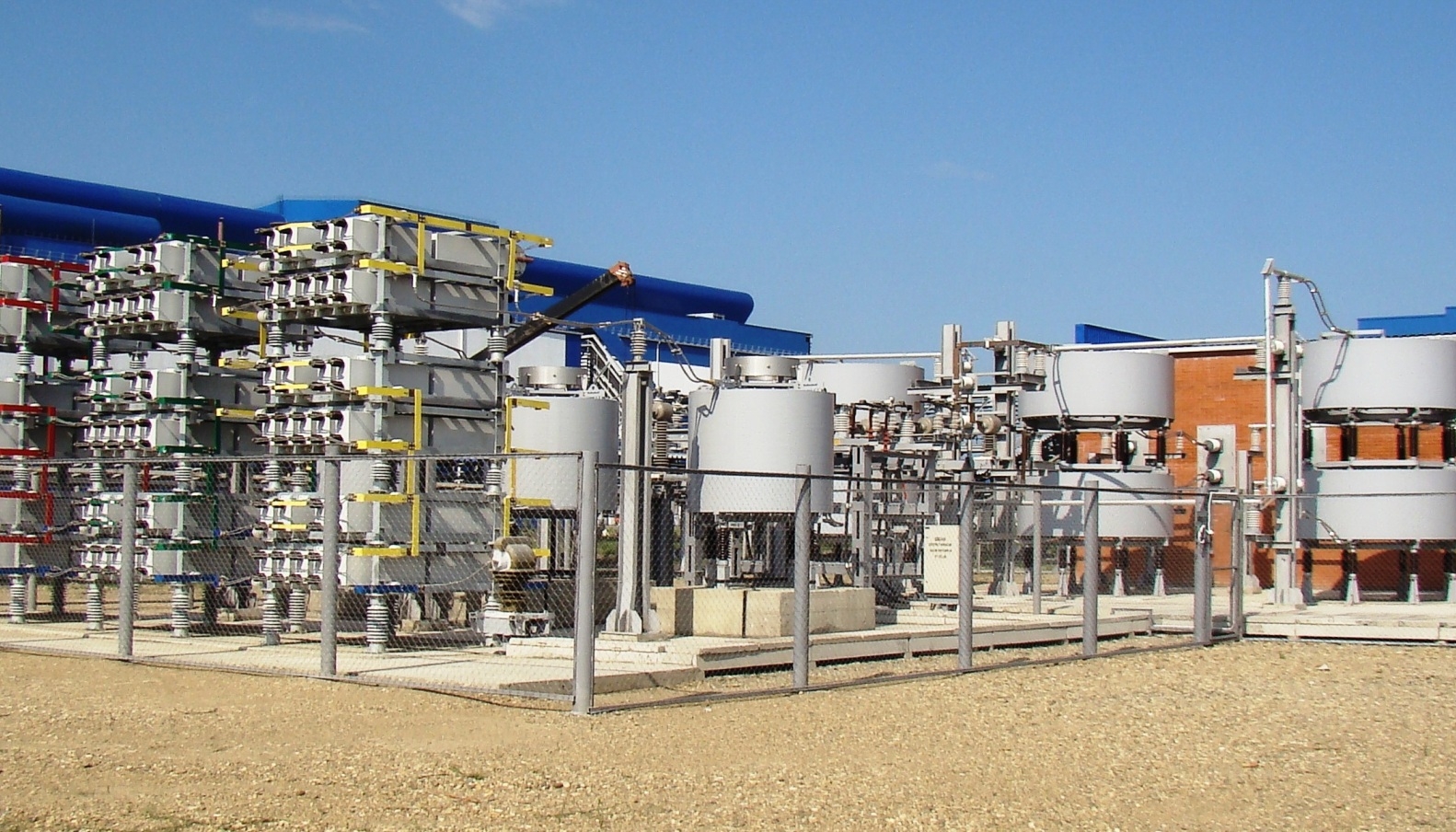

Конденсаторные установки — самый распространенный тип КРМ. Как они работают?

• Конденсаторы генерируют реактивную мощность емкостного характера
• Эта мощность компенсирует индуктивную составляющую нагрузки
• В результате снижается потребление реактивной мощности из сети

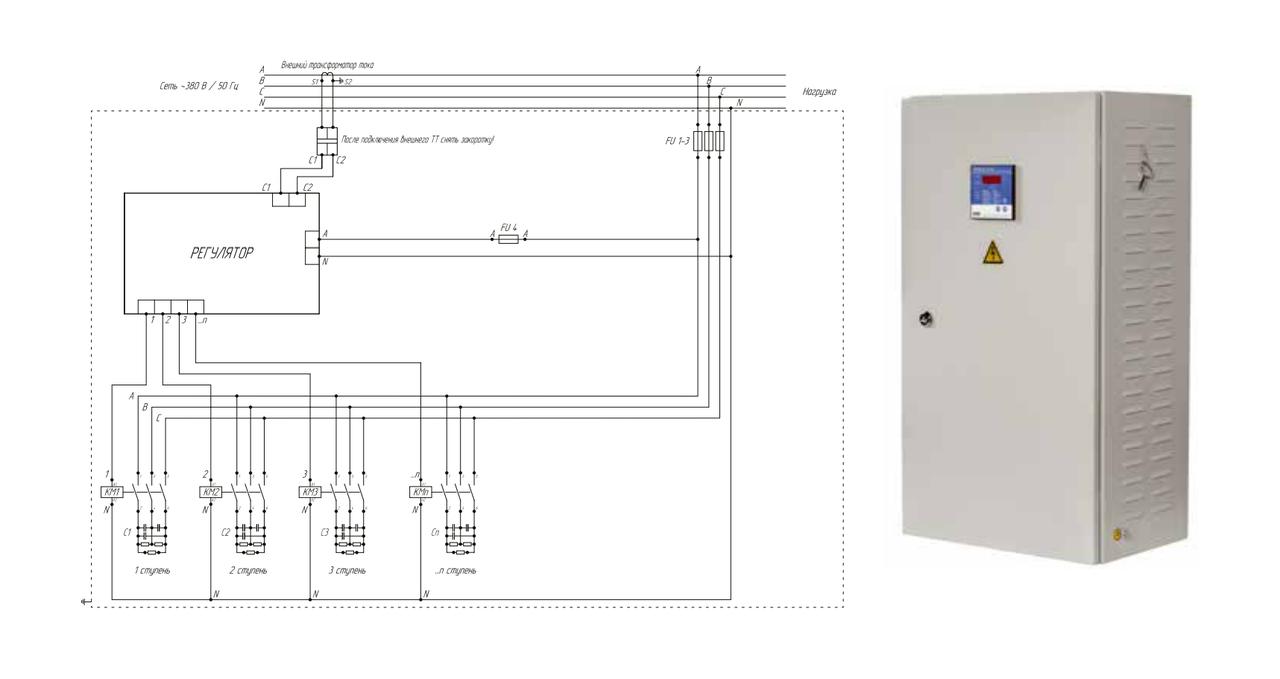

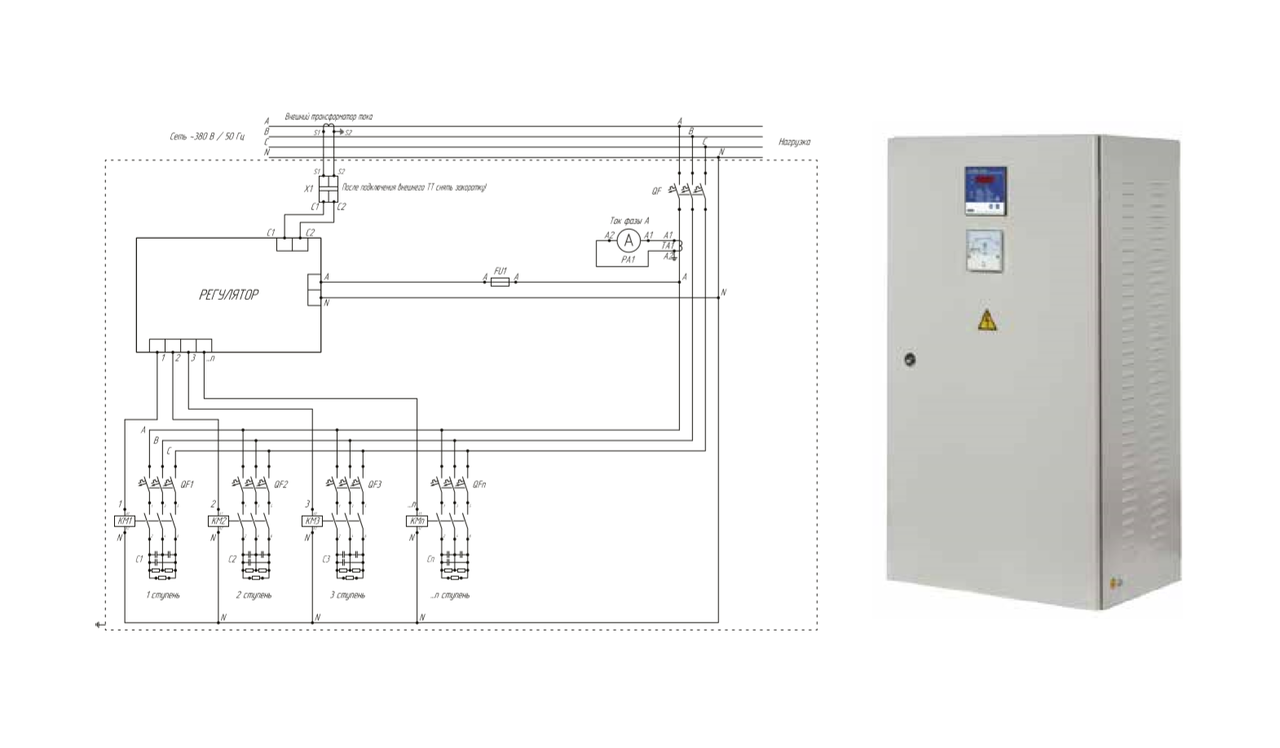

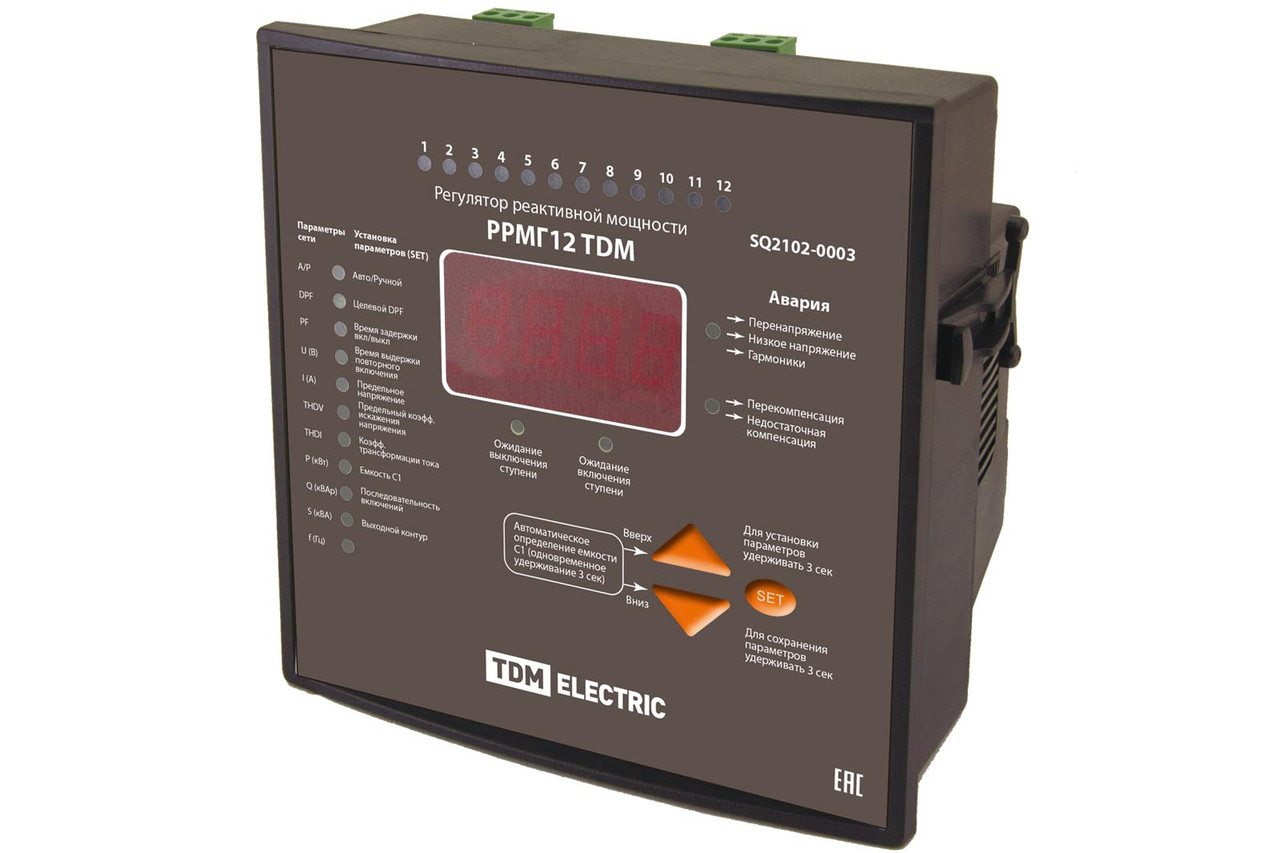

Конденсаторные КРМ могут быть нерегулируемыми или иметь ступенчатое регулирование мощности.

Синхронные компенсаторы

Синхронный компенсатор представляет собой синхронный двигатель, работающий в режиме холостого хода. Принцип его работы:

• При перевозбуждении генерирует реактивную мощность в сеть
• При недовозбуждении потребляет реактивную мощность из сети
• Позволяет плавно регулировать реактивную мощность

Синхронные компенсаторы эффективны, но имеют высокую стоимость и требуют обслуживания.

Как работают активные компенсаторы реактивной мощности

Активные КРМ используют силовую электронику для генерации реактивной мощности. Рассмотрим принцип работы СТАТКОМа как наиболее распространенного типа:

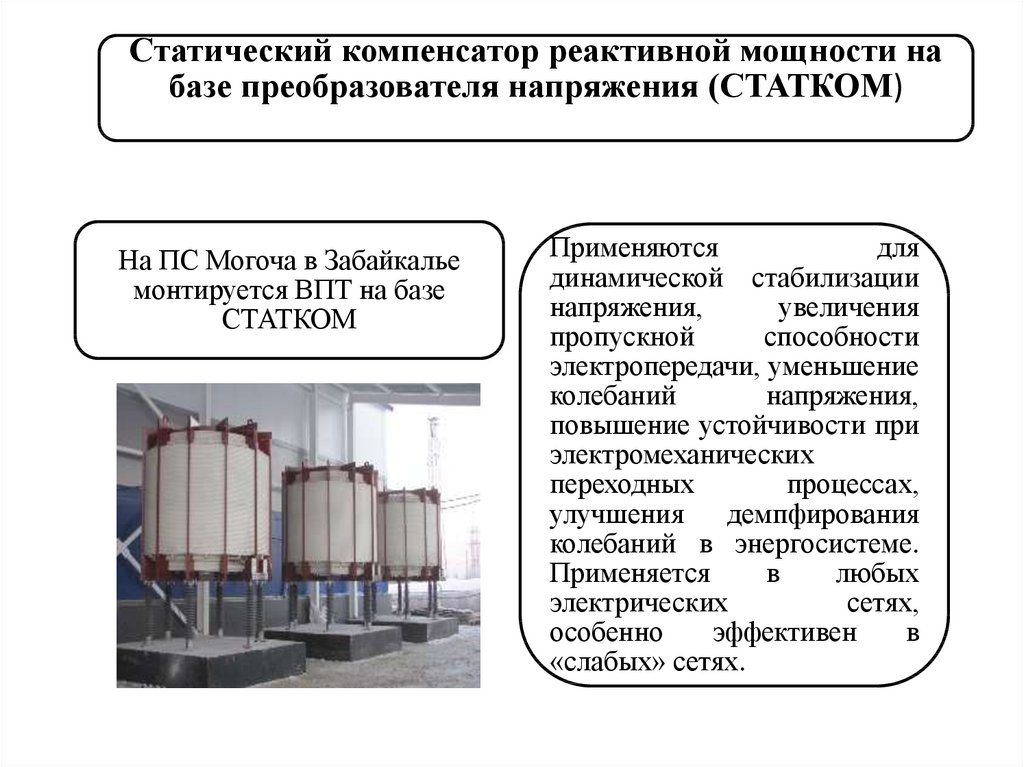

• СТАТКОМ состоит из инвертора на IGBT-транзисторах и конденсатора
• Инвертор преобразует постоянный ток в переменный с нужными параметрами
• Система управления анализирует параметры сети и формирует управляющие сигналы
• СТАТКОМ может как генерировать, так и потреблять реактивную мощность
• Регулирование происходит плавно и практически мгновенно

Активные компенсаторы обеспечивают высокое качество компенсации в динамичных режимах работы сети.

Преимущества и недостатки разных типов компенсаторов

Сравним основные характеристики пассивных и активных КРМ:

Характеристика	Пассивные КРМ	Активные КРМ
Стоимость	Низкая	Высокая
Быстродействие	Низкое	Высокое
Точность регулирования	Средняя	Высокая
Генерация гармоник	Возможна	Отсутствует
Сложность обслуживания	Низкая	Высокая

Выбор типа компенсатора зависит от конкретных условий применения и требований к качеству компенсации.

Области применения компенсаторов реактивной мощности

Где используются КРМ? Основные сферы применения:

• Промышленные предприятия с мощными электродвигателями
• Электрифицированный транспорт (железные дороги, метро)
• Распределительные электрические сети
• Возобновляемая энергетика (ветряные и солнечные электростанции)
• Центры обработки данных

Компенсаторы позволяют повысить энергоэффективность, улучшить качество электроэнергии и снизить затраты на ее передачу и распределение.

Как выбрать и рассчитать компенсатор реактивной мощности

Выбор и расчет КРМ — важная инженерная задача. Основные этапы:

1. Анализ нагрузки и параметров сети
2. Определение требуемой мощности компенсации
3. Выбор типа компенсатора
4. Расчет параметров и выбор оборудования
5. Проверка эффективности компенсации

При расчете учитывают характер нагрузки, режимы работы, требования к качеству напряжения и другие факторы. Для сложных систем используют компьютерное моделирование.

Заключение: эффективность применения компенсаторов реактивной мощности

Компенсаторы реактивной мощности — важный элемент современных электроэнергетических систем. Их применение позволяет:

• Снизить потери электроэнергии на 5-15%
• Увеличить пропускную способность сетей на 10-30%
• Улучшить качество напряжения
• Повысить энергоэффективность предприятий

При грамотном выборе и эксплуатации КРМ окупаются за 1-3 года. В условиях роста тарифов на электроэнергию их применение становится все более актуальным для многих потребителей.
