Какие модели компрессоров предлагает Grino Rotamik. Какие технические характеристики имеют компрессоры серии SKS/SKH. Чем отличаются одноступенчатые и двухступенчатые компрессоры. Как выбрать подходящий компрессор для различных задач.
Обзор линейки компрессоров Grino Rotamik
Компания Grino Rotamik специализируется на производстве высококачественных компрессоров для промышленного применения. В линейку входят как одноступенчатые, так и двухступенчатые модели серий SKS и SKH, отличающиеся производительностью и создаваемым давлением.
Основные серии компрессоров Grino Rotamik
- SKS — двухступенчатые компрессоры
- SKH — одноступенчатые компрессоры
Рассмотрим подробнее технические характеристики и особенности наиболее популярных моделей.
Характеристики одноступенчатых компрессоров SKH
Одноступенчатые компрессоры серии SKH отличаются простотой конструкции и надежностью. Они подходят для создания вакуума или небольшого избыточного давления.
Модель SKH 300 DS
Флагманская модель одноступенчатых компрессоров имеет следующие параметры:
- Максимальный поток: 312 м³/ч
- Максимальный вакуум: 255 мбар
- Максимальное давление: 280 мбар
- Мощность: 3.4 кВт
- Питание: трехфазное 200-240В/345-415В
- Уровень шума: 72 дБ(А)
- Вес: 35 кг
Эта модель обеспечивает оптимальное соотношение производительности и энергопотребления для большинства промышленных задач.
Особенности двухступенчатых компрессоров SKS
Двухступенчатые компрессоры серии SKS позволяют достичь более высокого давления за счет двухэтапного сжатия воздуха. Они эффективны при необходимости создания глубокого вакуума.
Модель SKS 475 DS
Характеристики флагманской двухступенчатой модели:
- Максимальный поток: 312 м³/ч
- Максимальный вакуум: 425 мбар
- Максимальное давление: 530 мбар
- Мощность: 5.5 кВт
- Питание: трехфазное 200-240В/345-415В
- Уровень шума: 75 дБ(А)
- Вес: 72 кг
Эта модель обеспечивает глубокий вакуум и высокое давление, необходимые для сложных технологических процессов.
Сравнение одноступенчатых и двухступенчатых компрессоров
Какой тип компрессора выбрать? Это зависит от конкретных задач:
- Одноступенчатые модели SKH:
- Проще по конструкции
- Дешевле
- Подходят для создания небольшого вакуума/давления
- Имеют меньший вес
- Двухступенчатые модели SKS:
- Создают более глубокий вакуум
- Обеспечивают более высокое давление
- Эффективнее при длительной работе
- Подходят для сложных технологических процессов
Как выбрать подходящий компрессор Grino Rotamik?
При выборе компрессора следует учитывать несколько ключевых факторов:
- Требуемый уровень вакуума или давления
- Необходимая производительность (поток воздуха)
- Режим работы (периодический или непрерывный)
- Доступная мощность электросети
- Допустимый уровень шума
- Габариты и вес оборудования
Правильно подобранный компрессор обеспечит эффективную работу и долгий срок службы.
Применение компрессоров Grino Rotamik в промышленности
Компрессоры Grino Rotamik находят широкое применение в различных отраслях:
- Вакуумная упаковка продуктов
- Деревообрабатывающая промышленность
- Производство пластиковых изделий
- Медицинское оборудование
- Системы водоочистки
- Пневматические системы управления
Благодаря надежности и высоким характеристикам, компрессоры Grino Rotamik успешно справляются с самыми сложными задачами в промышленности.
Техническое обслуживание компрессоров Grino Rotamik
Для обеспечения долгой и бесперебойной работы компрессоров необходимо соблюдать рекомендации по техническому обслуживанию:
- Регулярная замена масла и фильтров
- Проверка уровня масла перед каждым запуском
- Очистка воздушного фильтра
- Проверка натяжения ремней (для ременных моделей)
- Контроль температуры работы компрессора
- Своевременная замена изношенных деталей
Соблюдение графика обслуживания позволит избежать внезапных поломок и продлит срок службы оборудования.
Инновации и перспективы развития компрессоров Grino Rotamik
Компания Grino Rotamik постоянно работает над совершенствованием своей продукции. Среди перспективных направлений развития:
- Повышение энергоэффективности компрессоров
- Снижение уровня шума
- Внедрение систем удаленного мониторинга и управления
- Разработка компрессоров для специфических отраслей промышленности
- Использование новых материалов для увеличения ресурса работы
Эти инновации позволят компрессорам Grino Rotamik оставаться в числе лидеров рынка промышленного компрессорного оборудования.
Одноступенчатый компрессор Grino Rotamik SKH 300 DS (312 м3/ч, 380 В)
Габариты одноступенчатого компрессора
Grino Rotamik SKH 300 DS
Технические характеристики компрессоров
Grino Rotamik серии SKS/SKH
| Модель | Максимальный поток, м³/ч |
Максимальный вакуум, мбар |
Максимальное давление, мбар |
Мощность, кВт | Блок питания, В | Потребление, A | Шум, дБ(A) | Вес, кг |
|---|---|---|---|---|---|---|---|---|
| Двухступенчатый компрессор SKS 80 2V М.В | 88 | 210 | 240 | 0.7 | 200-240, 1 фаза | 4.5 | 55 | 15 |
| Одноступенчатый компрессор SKH 144 | 100 | 150 | 170 | 0. 7 |
200-240, 1 фаза | 4.5 | 57 | 13 | Одноступенчатый компрессор SKH 250 М.В | 210 | 200 | 190 | 1.5 | 200-240, 1 фаза | 9 | 64 | 24 |
| Одноступенчатый компрессор SKH 80 Т1.B | 80 | 120 | 130 | 0.4 | 200-240 Δ/ 345-415 Y, 3 фазы | 2.6 Δ/ 1.5 Y | 53 | 10 |
| Двухступенчатый компрессор SKS 80 2V T1.В | 88 | 210 | 240 | 0.7 | 200-240 Δ/ 345-415 Y, 3 фазы | 3. 8 Δ/
2.2 Y |
55 | 14 |
| Одноступенчатый компрессор SKS (SKH) 140 Т1.B | 144 | 150 | 190 | 0.75 | 200-240 Δ/ 345-415 Y, 3 фазы | 3.7 Δ/ 2.14 Y | 63 | 15 |
| Двухступенчатый компрессор SKS 156 2V T1.В | 156 | 275 | 320 | 1.75 | 200-240 Δ/ 345-415 Y, 3 фазы | 6.7 Δ/ 3.9 Y | 66 | 25 |
| Одноступенчатый компрессор SKH DS 250Т1.В | 216 | 210 | 250 | 1.75 | 200-240 Δ/ 345-415 Y, 3 фазы | 6. 7 Δ/
3.9 Y |
70 | 23 | Одноступенчатый компрессор SKH 300 Т1 | 312 | 230 | 220 | 2.2 | 200-240 Δ/ 345-415 Y, 3 фазы | 9.5 Δ/ 5.5 Y | 72 | 32 |
| Одноступенчатый компрессор SKH 300 DS | 312 | 255 | 280 | 3.4 | 200-240 Δ/ 345-415 Y, 3 фазы | 12 Δ/ 6.9 Y | 72 | 35 |
| Двухступенчатый компрессор SKS 475 DS | 312 | 425 | 530 | 5.5 | 200-240 Δ/ 345-415 Y, 3 фазы | 20. 6 Δ/
11.8 Y |
75 | 72 |
| Одноступенчатый компрессор SKS 475 T1.В | 552 | 270 | 300 | 5.5 | 200-240 Δ/ 345-415 Y, 3 фазы | 21 Δ/ 12 Y | 74 | 78 |
| Модель | Одноступенчатый компрессор SKH 300 DS |
|---|---|
| Максимальный поток, м³/ч | 312 |
| Максимальный вакуум, мбар | 255 |
| Максимальное давление, мбар | 280 |
| Мощность, кВт | 3.4 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 12 Δ/
6. 9 Y |
| Шум, дБ(A) | 72 |
| Вес, кг | 35 |
| Модель | Двухступенчатый компрессор SKS 80 2V М.В |
|---|---|
| Максимальный поток, м³/ч | 88 |
| Максимальный вакуум, мбар | 210 |
| Максимальное давление, мбар | 240 |
| Мощность, кВт | 0.7 |
| Блок питания, В | 200-240, 1 фаза |
| Потребление, A | 4.5 |
| Шум, дБ(A) | 55 |
| Вес, кг | 15 |
| Модель | Одноступенчатый компрессор SKH 144 |
|---|---|
| Максимальный поток, м³/ч | 100 |
| Максимальный вакуум, мбар | 150 |
| Максимальное давление, мбар | 170 |
| Мощность, кВт | 0. 7 |
| Блок питания, В | 200-240, 1 фаза |
| Потребление, A | 4.5 |
| Шум, дБ(A) | 57 |
| Вес, кг | 13 |
| Модель | Одноступенчатый компрессор SKH 80 Т1.B |
|---|---|
| Максимальный поток, м³/ч | 80 |
| Максимальный вакуум, мбар | 120 |
| Максимальное давление, мбар | 130 |
| Мощность, кВт | 0.4 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 2. 6 Δ/
1.5 Y |
| Шум, дБ(A) | 53 |
| Вес, кг | 10 |
| Модель | Двухступенчатый компрессор SKS 80 2V T1.В |
|---|---|
| Максимальный поток, м³/ч | 88 |
| Максимальный вакуум, мбар | 210 |
| Максимальное давление, мбар | 240 |
| Мощность, кВт | 0.7 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 3.8 Δ/ 2.2 Y |
| Шум, дБ(A) | 55 |
| Вес, кг | 14 |
| Модель | Одноступенчатый
компрессор SKS
(SKH) 140 Т1. B |
|---|---|
| Максимальный поток, м³/ч | 144 |
| Максимальный вакуум, мбар | 150 |
| Максимальное давление, мбар | 190 |
| Мощность, кВт | 0.75 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 3.7 Δ/ 2.14 Y |
| Шум, дБ(A) | 63 |
| Вес, кг | 15 |
| Модель | Двухступенчатый компрессор SKS 156 2V T1.В |
|---|---|
| Максимальный поток, м³/ч | 156 |
| Максимальный вакуум, мбар | 275 |
| Максимальное давление, мбар | 320 |
| Мощность, кВт | 1. 75 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 3.7 Δ/ 2.14 Y |
| Шум, дБ(A) | 70 |
| Вес, кг | 23 |
| Модель | Одноступенчатый компрессор SKH DS 250Т1.В |
|---|---|
| Максимальный поток, м³/ч | 216 |
| Максимальный вакуум, мбар | 210 |
| Максимальное давление, мбар | 250 |
| Мощность, кВт | 1.75 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 3. 7 Δ/
2.14 Y |
| Шум, дБ(A) | 70 |
| Вес, кг | 23 |
| Модель | Одноступенчатый компрессор SKH 250 М.В |
|---|---|
| Максимальный поток, м³/ч | 312 |
| Максимальный вакуум, мбар | 230 |
| Максимальное давление, мбар | 220 |
| Мощность, кВт | 2.2 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 9.5 Δ/ 5.5 Y |
| Шум, дБ(A) | 72 |
| Вес, кг | 32 |
| Модель | Одноступенчатый компрессор SKH 300 T1 |
|---|---|
| Максимальный поток, м³/ч | 312 |
| Максимальный вакуум, мбар | 230 |
| Максимальное давление, мбар | 220 |
| Мощность, кВт | 2. 2 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 9.5 Δ/ 5.5 Y |
| Шум, дБ(A) | 72 |
| Вес, кг | 32 |
| Модель | Двухступенчатый компрессор SKS 475 DS |
|---|---|
| Максимальный поток, м³/ч | 312 |
| Максимальный вакуум, мбар | 425 |
| Максимальное давление, мбар | 530 |
| Мощность, кВт | 5.5 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 20. 6 Δ/
11.8 Y |
| Шум, дБ(A) | 75 |
| Вес, кг | 72 |
| Модель | Одноступенчатый компрессор SKS 475 T1.В |
|---|---|
| Максимальный поток, м³/ч | 552 |
| Максимальный вакуум, мбар | 270 |
| Максимальное давление, мбар | 300 |
| Мощность, кВт | 5.5 |
| Блок питания, В | 200-240 Δ/ 345-415 Y, 3 фазы |
| Потребление, A | 21 Δ/ 12 Y |
| Шум, дБ(A) | 74 |
| Вес, кг | 78 |
Показать таблицу
Скрыть таблицу
Принципиальные отличия компрессора от насоса
Существует мнение, что компрессоры – это те же самые насосы, которые нагнетают газ вместо жидкости.
В какой-то степени так и есть, однако между ними существуют значительные различия. Разбираемся в деталях.
Для начала рассмотрим их сходства:
И те и другие по принципу действия подразделяются на объемные и динамические (лопастные).
И насосы и компрессоры способны обеспечить широкий диапазон производительности и давления.
Поршневые насосы и компрессоры используются при низкой производительности и высоком давлении.
Центробежные насосы и компрессоры хороши при высокой производительности, но низком напоре. Центробежный компрессор по другому называется воздуходувкой.
И, наконец, винтовые насосы и компрессоры используются для обеспечения средних значений производительности и давления.
В компрессорах, как и в насосах, может использоваться несколько рабочих ступеней (рабочих колес) при необходимости обеспечить высокое давление.
И там и там используются уплотнения, подшипники, системы смазки. Однако на этом сходства заканчиваются.
Слово на букву T (Термодинамика)
Основное различие между насосами и компрессорами связано с термодинамической природой газов. Из-за несжимаемости жидкости ее поведение может быть объяснено относительно простым уравнением Бернулли, в котором плотность жидкости предполагается постоянной в течение всего технологического процесса.
Газ, напротив, весьма хорошо сжимаем. Из-за этого работа компрессора представляет собой гораздо более сложный процесс по сравнению с работой насоса по перемещению жидкости.
Конструкция головки динамического компрессора определяется такими свойствами газа, как его плотность, молекулярная масса и отношение удельных теплоемкостей на входе каждого рабочего колеса. Еще одним существенным отличием является то, что энергия накапливается в газах при увеличении давления и физического сжатия молекул газа.
Кроме того, по мере увеличения давления газовой смеси, жидкие фракции могут отделяться в зависимости от степени сжатия и фактического состава (влажности) газа.
Компрессорная линия при необходимости должна содержать осушитель, ибо попытка сжать жидкость приведет к выходу компрессора из строя.
Эффект Джоуля-Томсона
Интересным побочным эффектом является то, что сжатие газа приводит к увеличению его температуры, а его расширение, напротив, к охлаждению. Эффект обычно наблюдается в аэрозольной упаковке (например, дезодоранта или краски), но также используется в холодильниках, кондиционерах и при сжижении газов. При обычных температурах и давлениях все реальные газы, кроме водорода и гелия, нагреваются при сжатии. Британские физики Джеймс Джоуль и Уильям Томсон исследовали это явление во второй половине 19 века.
В целях повышения эффективности работы компрессора требуется понизить температуру сжимаемого газа. Для этого используют теплообменники, жидкостные или воздушные. Возможным побочным эффектом охлаждения сжатого воздуха является выделение из него жидкой фракции (по сути, выпадение росы). Жидкость мгновенно выводит компрессор из строя.
По этой причине, большинство компрессоров требуют установки осушителей на всасывающей линии, а также между уровнями многоступенчатых компрессоров. Чрезмерное попадание влаги в центробежных компрессорах может привести к коррозии рабочего колеса, перегрузки двигателя и даже к отказу подшипников. В поршневых компрессорах попадание жидкости ведет к немедленному повреждению головки из-за отсутствия внутренних зазоров в поршневой камере.
Надежность
В технологических линиях надежность и непрерывность работы компрессоров, как правило, более критична по сравнению с насосами. Они имеют более высокие затраты на приобретение и обслуживание при равной мощности. Настройка работы компрессоров более сложная, они часто являются наиболее уязвимым звеном во всей системе. Для инженеров настройка компрессорной линии может стать настоящей головной болью.
В большинстве случаев надежность компрессоров имеет первостепенное значение, поскольку в соответствиями с требованиями технологических процессов их выход из строя недопустим.
Они должны непрерывно работать в течение 5 лет между ремонтами. Для достижения этой цели, компрессоры требуют высокотехнологичных вспомогательных компонентов, таких как смазка подсистем, уплотнений и подшипников. Дополнительная защита в виде контроля помпажа для центробежных компрессоров и датчиков вибрации, как правило, интегрирована в высокоскоростных компрессорных установках.
Безопасность
Компрессоры потенциально гораздо более травмоопасны. Сжатый газ заключает в себе большую потенциальную энергию, к которой всегда следует относиться с должным уважением. Добавьте сюда вероятность возгорания, если Вы имеете дело с горючими газами, и получите гремучую смесь технологических рисков, возникающих при эксплуатации компрессоров. По этой причине, проектирование, подбор и монтаж компрессоров требует большого мастерства, знаний и опыта по сравнению с использованием насосов.
Резюмируем: компрессоры – это не просто насосы, которые перекачивают газ.
Это самостоятельный класс оборудования, имеющего дело с другими физическими процессами и требующими другого подхода и знаний для их грамотной эксплуатации.
Об авторе: Алексей Циммер, сооснователь инженерного интернет-каталога zenova.ru
P.S.
Каталог винтовых компрессоров находится здесь.
Каталог поршневых компрессоров вы найдете здесь.
Бесшумный воздушный компрессор мощностью 5 л.с., однофазный, двухступенчатый, бак на 80 галлонов, вертикальный, промышленный
Лучшая гарантия в отрасли
Polar Air от Eaton Compressor предоставляет на все наши поршневые воздушные компрессоры лучшую в отрасли гарантию. С нашей расширенной гарантией мы не просим вас покупать план обслуживания, мы просто просим вас покупать и использовать наше масло и фильтры. Это гарантирует, что используется правильное масло и фильтры, чтобы ваш поршневой воздушный компрессор работал долгие годы. У нас есть 3 различных варианта расширенной гарантии на выбор, чтобы вы могли выбрать то, что лучше всего соответствует потребностям вашей компании.
Обязательно исследуйте и задавайте вопросы при сравнении информации о гарантии. Будьте уверены, когда вы покупаете, что вы получаете полную гарантию. Наша обученная команда обслуживания и поддержки готова помочь вам, если они вам когда-либо понадобятся, и у нас есть полный ассортимент запасных частей для воздушных компрессоров.Один из самых тихих воздушных компрессоров на рынке
Шумоподавляющее устройство было впервые разработано инженерами Polar Air после того, как отзывы наших клиентов выявили значительное количество жалоб на экстремальный уровень шума многих наших конкурентов. Наши бесшумные воздушные компрессоры серии Whisper, разработанные и изготовленные в США, снижают рейтинг DBA стационарных компрессоров на целых 25%. В промышленных условиях стационарные воздушные компрессоры обычно требуют дополнительных затрат на строительство здания или сооружения для изоляции воздушного компрессора и снижения шума в рабочей среде. Бесшумные воздушные компрессоры серии Whisper решают эту проблему.
Бесшумные воздушные компрессоры серии Whisper можно устанавливать и эксплуатировать в любой среде, что устраняет необходимость в дорогостоящих и часто неподходящих зданиях или сооружениях для размещения воздушного компрессора. Наш блок Whisper Silent Air уже установлен на задней части резервуара и надежно удерживается на месте с помощью кронштейнов, которые легко снимаются и имеют низкий профиль. Блок бесшумной подачи воздуха Whisper рассеивает шум на входе компрессора, направляя всасываемый воздух через ряд перегородок и предварительных фильтров, расположенных внутри корпуса глушителя. В результате шум всасывания поршня улавливается и рассеивается внутри конструкции глушителя, что значительно снижает шум на рабочем месте. Он также действует как вторичная фильтрация для более чистого воздуха, что продлит срок службы вашего воздушного компрессора.
Нажмите, чтобы узнать, чем бесшумные воздушные компрессоры Polar отличаются от конкурентов
Наш воздушный компрессорный насос
В основе бесшумных воздушных компрессоров серии Whisper лежит прочный и надежный воздушный компрессорный насос от Eaton Compressor.
Эти воздушные компрессорные насосы работают исключительно тихо и рассчитаны на многолетнюю надежную работу.
Наши насосы для воздушных компрессоров спроектированы с учетом требований надежности и долговечности. Картер выполнен из цельного чугуна, что обеспечивает стабильное выравнивание коленчатого вала и способность выдерживать более высокие нагрузки даже в условиях большой нагрузки. Наши компрессорные насосы также оснащены прецизионно сбалансированным цельнолитым чугунным коленчатым валом с роликовыми подшипниками Timken из нержавеющей стали на передней и задней части коленчатого вала, что обеспечивает плавную и эффективную работу с меньшим сопротивлением и сниженным потреблением энергии
Наши насосы для воздушных компрессоров также имеют:
- Полностью стальные шатуны со сменными вкладышами шатунных подшипников – это позволяет восстанавливать штоки воздушного компрессора. В то время как многие наши конкуренты используют менее надежные алюминиевые стержни, которые невозможно восстановить, возможность восстановления стержней в нашем компрессоре сэкономит вам деньги.
- Съемные цилиндры из 100% чугуна – наши цельнолитые чугунные цилиндры более стабильны при экстремальных рабочих нагрузках и не деформируются от нагрева, что обеспечивает долгие годы надежной службы. Многие конкуренты более низкого качества используют алюминиевые баллоны с запрессованной гильзой, которая может быстро деформироваться и часто требует замены в течение 1-2 лет. Наши цельнолитые чугунные цилиндры рассчитаны на многолетнюю надежную работу в экстремальных условиях.
- Все головки цилиндров из чугуна – головки цилиндров из чугуна более долговечны и надежны для бесперебойной работы.
- Конструкция впускных и выпускных клапанов с дисковыми клапанами – дисковые клапаны существуют уже более 100 лет и доказали свою надежность в экстремальных условиях. Наши дисковые клапаны можно легко снять с верхней части головки блока цилиндров, где их можно обслуживать за считанные минуты, а не часы, как лепестковые клапаны, часто встречающиеся в воздушных компрессорах более низкого качества.
- Высококачественные компрессионные и маслосъемные кольца – наши кольца обеспечивают производительность с низким уносом масла (1-5 частей на миллион).
- Прецизионно отшлифованные поршни – обработаны с жесткими допусками, обеспечивающими низкий унос масла.
- Неабсорбирующие прокладки Premium – предотвращают просачивание масла из насоса.
- Цельнолитой чугунный маховик со встроенным вентилятором – дополнительный вес нашего чугунного маховика во время рабочего цикла дает насосу больший «бросок» на такте сжатия, что снижает нагрузку на электродвигатель. Во многих воздушных компрессорах более низкого качества используются алюминиевые маховики, которые не имеют надлежащего соотношения веса, чтобы обеспечить надлежащий ход на такте сжатия при работающем насосе.
- Встроенные разгрузочные устройства головки – эти разгрузочные устройства встроены в узел впускного клапана на головке компрессора и выполняют важную функцию, разгружая или открывая впускные клапаны в условиях постоянной работы. Эта функция снижает внутреннюю теплоту насоса от сжатия, поскольку впускной клапан остается открытым на протяжении всего цикла разгрузки, позволяя свежему воздуху поступать в камеру цилиндра. Во время такта сжатия разгрузчик удерживает впускной клапан открытым, позволяя воздуху выдуваться обратно из впускного фильтра. Этот свежий воздух поглощает тепло от насоса при больших нагрузках.
Эта функция снижает внутреннюю теплоту насоса от сжатия, поскольку впускной клапан остается открытым на протяжении всего цикла разгрузки, позволяя свежему воздуху поступать в камеру цилиндра. Во время такта сжатия разгрузчик удерживает впускной клапан открытым, позволяя воздуху выдуваться обратно из впускного фильтра. Этот свежий воздух поглощает тепло от насоса при больших нагрузках.- Встроенный промежуточный и доохладитель – промежуточный охладитель позволяет охлаждать воздух между ступенями, а доохладитель обеспечивает вторую ступень охлаждения, дополнительно охлаждающую воздух перед подачей в бак . Наш доохладитель также включает полностью медную главную линию подачи от насоса в резервуар.
Подводя итог, можно сказать, что у нас есть не только один из самых качественных и долговечных насосов для воздушных компрессоров в отрасли, но и насосы для воздушных компрессоров с самой низкой скоростью вращения на рынке. В большинстве наших компрессоров мы намеренно увеличиваем размеры насосов, запуская их на более низких оборотах, чем большинство производителей.
Наш более мощный насос с низким числом оборотов по-прежнему может обеспечивать высокую производительность в кубических футах в минуту, потому что диаметр и ход поршня у нас больше. Преимущество заключается в том, что наши клиенты получают большую производительность CFM, наслаждаясь работой на более низких оборотах, что снижает трение и нагрев, продлевая срок службы насоса воздушного компрессора.
Наименование Торговая марка Электродвигатель
Эти устройства имеют фирменную маркировку OPD (двигатели с открытым капельным поливом), на все из которых распространяется пятилетняя гарантия. Все наши двигатели имеют низкие обороты (1750 об/мин) по сравнению с двигателями с более высокими оборотами (3450 об/мин), которые используются на многих устройствах конкурентов. Двигатели на 1750 об/мин работают намного холоднее, чем двигатели на 3450 об/мин, из-за более высокого коэффициента крутящего момента. Они также обеспечивают низкие гармонические искажения, обеспечивают гораздо более высокий крутящий момент при запуске в холодную погоду и потребляют меньше электроэнергии при запуске.
Дополнительные характеристики двигателя:
- Большой выходной вал 1-3/8”
- Высококачественные шарикоподшипники на передней и задней части вала двигателя
- Большие пусковые и рабочие конденсаторы15 Сервис-фактор нагрузки. Это означает, что двигатель можно тянуть на 15 % выше полной нагрузки, что увеличивает тормозную мощность л.с.
- Динамически сбалансированная арматура для низкого уровня вибрации
Защита ремня
Изготовленные из стали 13G и просечно-вытяжного листа премиум-класса, наши ограждения ремня более надежны и надежны, чем любые из наших конкурентов, а также обеспечивают исключительную безопасность для наших клиентов. Все наши защитные приспособления для ремней, произведенные в США, одобрены OSHA.
Резервуар для воздуха
Все наши воздушные баллоны производятся в США и соответствуют нормам ASME в 50 штатах, включая Калифорнию.
Элементы управления и компоненты
Компания Eaton Compressor использует в своих воздушных компрессорах только высококачественные фирменные компоненты, в том числе:
- Реле давления высшего качества – включая регулировочный винт, который позволяет регулировать давление выше или ниже.
- Обратные клапаны из 100 % латуни с тефлоновым седлом – Все обратные клапаны на наших компрессорах изготовлены из цельной латуни с тефлоновым седлом. Это снижает шум в баке при работающем компрессоре, потому что тефлоновое седло намного тише, чем другие материалы, и изолирует шум при открытии и закрытии клапанов на стадии сжатия.
- Предохранительные клапаны ASME из 100% латуни – все предохранительные клапаны изготовлены из 100% латуни и соответствуют коду ASME. Клапаны настроены и опломбированы для правильной настройки. В случае, если ваш компрессор не выключается, наши предохранительные клапаны открываются, не давая компрессору создать слишком высокий уровень давления в баке. Это поможет избежать возможного разрыва бака.
- Высококачественная сантехническая арматура – для обеспечения надлежащей герметизации при соединении с баком.
- Высококачественные шаровые краны из 100% латуни – используются для включения и выключения воздуха из воздушного ресивера.
- Удлиненная труба для слива воды из бака – выведена из передней части агрегата с ручкой шарового крана ¼ дюйма для легкого слива воды из бака. Это избавляет от необходимости опорожнять резервуар с помощью типичного сливного крана под резервуаром.
- Пуск без нагрузки — встроенные разгрузчики напора, во впускном клапане в сборе, разгружают насос, чтобы он не запускался под прямым давлением напора. Эта функция предотвращает повреждение двигателя во время пускового цикла.

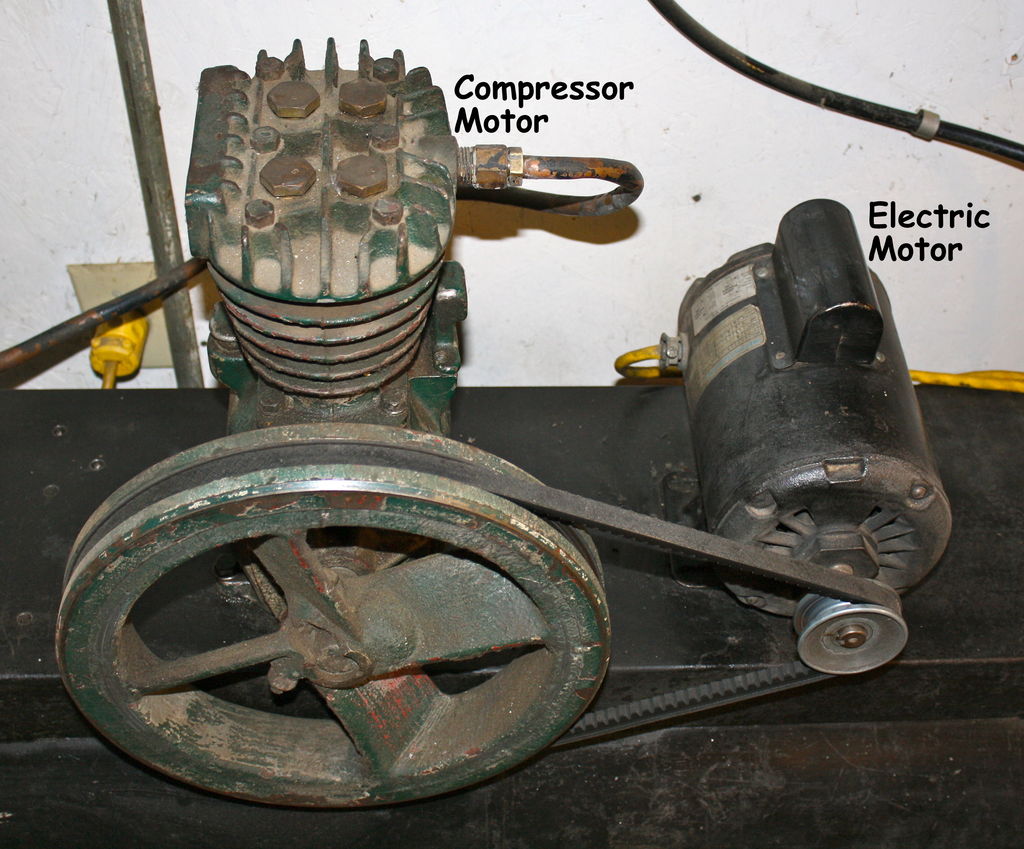

Шкив двигателя и ремни
Мы используем шкивы с коническим замком и двумя канавками, а не с одной канавкой. Мы также используем двойные ремни типа B с двумя канавками для привода наших насосов. Эта комбинация лучше всего по нескольким причинам: двойные ремни обеспечивают длительный срок службы ремня и низкий уровень вибрации, что обеспечивает более плавную и тихую работу. Это связано с тем, что двойные ремни не должны быть такими тугими, как с одинарным ремнем.
Чем туже ремни (как в случае с одним ремнем), тем больше нагрузка на насос компрессора и подшипники двигателя, что сокращает срок службы обоих. Кроме того, наши шкивы с коническим замком намного лучше, чем шкивы с фиксированным отверстием и установочным винтом. Конструкция с коническим замком фиксирует шкив в нужном положении на валу двигателя, не позволяя ему ослабляться или перемещаться по валу двигателя.
Если у вас есть какие-либо вопросы или вы готовы сделать предложение, свяжитесь с нашим отделом продаж по телефону 877-283-7614, и они помогут вам найти лучший воздушный компрессор, отвечающий вашим потребностям.
Информация о компрессоре | |
| Описание | Двухступенчатый воздушный компрессор мощностью 5 л.с. |
| Тип компрессора | Поршень Электрический |
| Материал насоса | Массивный чугун |
| Тип насоса | Двухступенчатый |
| Модель | ПЭС05В080В1 |
Информация о двигателе | |
Мощность в л. с. | 5 |
| Фаза | 1 |
| Число оборотов двигателя | 1750 |
| Усилитель бега | 25,07/23,8 А |
| Напряжение | 208/230 В переменного тока |
| Запуск AMP | 48 А |
| Рекомендуемый выключатель | 40 А |
Информация о баке | |
| Размер | 80 галлонов Вертикальный |
| Размер выпускного отверстия | NPT 3/4″ |
| Тип дренажа | Руководство |
Дополнительная информация | |
| Сертификация | КСА, АСМЭ |
| Уровень шума | 73 ДБА |
| Гарантия | 1 год стандартный, 5 лет продленный, продленный срок службы |
Однофазная вертикальная бесшумная воздушная система мощностью 5 л.
Polar Air от Eaton Compressor предоставляет на все наши поршневые воздушные компрессоры лучшую в отрасли гарантию. С нашей расширенной гарантией мы не просим вас покупать план обслуживания, мы просто просим вас покупать и использовать наше масло и фильтры. Это гарантирует, что используется правильное масло и фильтры, чтобы ваш поршневой воздушный компрессор работал долгие годы. У нас есть 3 различных варианта расширенной гарантии на выбор, чтобы вы могли выбрать то, что лучше всего соответствует потребностям вашей компании. Обязательно исследуйте и задавайте вопросы при сравнении информации о гарантии. Будьте уверены, когда вы покупаете, что вы получаете полную гарантию. Наша обученная команда обслуживания и поддержки готова помочь вам, если они вам когда-либо понадобятся, и у нас есть полный ассортимент запасных частей для воздушных компрессоров.Один из самых тихих воздушных компрессоров на рынке
Шумоподавляющее устройство было впервые разработано инженерами Polar Air после того, как отзывы наших клиентов выявили значительное количество жалоб на экстремальный уровень шума многих наших конкурентов.
Наши бесшумные воздушные компрессоры серии Whisper, разработанные и изготовленные в США, снижают рейтинг DBA стационарных компрессоров на целых 25%. В промышленных условиях стационарные воздушные компрессоры обычно требуют дополнительных затрат на строительство здания или сооружения для изоляции воздушного компрессора и снижения шума в рабочей среде. Бесшумные воздушные компрессоры серии Whisper решают эту проблему.
Бесшумные воздушные компрессоры серии Whisper можно устанавливать и эксплуатировать в любой среде, что устраняет необходимость в дорогостоящих и часто неподходящих зданиях или сооружениях для размещения воздушного компрессора. Наш блок Whisper Silent Air уже установлен на задней части резервуара и надежно удерживается на месте с помощью кронштейнов, которые легко снимаются и имеют низкий профиль. Блок бесшумной подачи воздуха Whisper рассеивает шум на входе компрессора, направляя всасываемый воздух через ряд перегородок и предварительных фильтров, расположенных внутри корпуса глушителя.
В результате шум всасывания поршня улавливается и рассеивается внутри конструкции глушителя, что значительно снижает шум на рабочем месте. Он также действует как вторичная фильтрация для более чистого воздуха, что продлит срок службы вашего воздушного компрессора.
Нажмите, чтобы узнать, чем бесшумные воздушные компрессоры Polar отличаются от конкурентов
Наш воздушный компрессорный насос
В основе бесшумных воздушных компрессоров серии Whisper лежит прочный и надежный воздушный компрессорный насос от Eaton Compressor. Эти воздушные компрессорные насосы работают исключительно тихо и рассчитаны на многолетнюю надежную работу.
Наши насосы для воздушных компрессоров спроектированы с учетом требований надежности и долговечности. Картер выполнен из цельного чугуна, что обеспечивает стабильное выравнивание коленчатого вала и способность выдерживать более высокие нагрузки даже в условиях большой нагрузки. Наши компрессорные насосы также оснащены прецизионно сбалансированным цельнолитым чугунным коленчатым валом с роликовыми подшипниками Timken из нержавеющей стали на передней и задней части коленчатого вала, что обеспечивает плавную и эффективную работу с меньшим сопротивлением и сниженным потреблением энергии
Наши насосы для воздушных компрессоров также имеют:
- Полностью стальные шатуны со сменными вкладышами шатунных подшипников – это позволяет восстанавливать штоки воздушного компрессора. В то время как многие наши конкуренты используют менее надежные алюминиевые стержни, которые невозможно восстановить, возможность восстановления стержней в нашем компрессоре сэкономит вам деньги.
В то время как многие наши конкуренты используют менее надежные алюминиевые стержни, которые невозможно восстановить, возможность восстановления стержней в нашем компрессоре сэкономит вам деньги.- Съемные цилиндры из 100% чугуна – наши цельнолитые чугунные цилиндры более стабильны при экстремальных рабочих нагрузках и не деформируются от нагрева, что обеспечивает долгие годы надежной службы. Многие конкуренты более низкого качества используют алюминиевые баллоны с запрессованной гильзой, которая может быстро деформироваться и часто требует замены в течение 1-2 лет. Наши цельнолитые чугунные цилиндры рассчитаны на многолетнюю надежную работу в экстремальных условиях.
- Все головки цилиндров из чугуна – головки цилиндров из чугуна более долговечны и надежны для бесперебойной работы.
- Конструкция впускных и выпускных клапанов с дисковыми клапанами – дисковые клапаны существуют уже более 100 лет и доказали свою надежность в экстремальных условиях. Наши дисковые клапаны можно легко снять с верхней части головки блока цилиндров, где их можно обслуживать за считанные минуты, а не часы, как лепестковые клапаны, часто встречающиеся в воздушных компрессорах более низкого качества.
Наши дисковые клапаны можно легко снять с верхней части головки блока цилиндров, где их можно обслуживать за считанные минуты, а не часы, как лепестковые клапаны, часто встречающиеся в воздушных компрессорах более низкого качества.- Высококачественные компрессионные и маслосъемные кольца – наши кольца обеспечивают производительность с низким уносом масла (1-5 частей на миллион).
- Прецизионно отшлифованные поршни – обработаны с жесткими допусками, обеспечивающими низкий унос масла.
- Неабсорбирующие прокладки Premium – предотвращают просачивание масла из насоса.
- Цельнолитой чугунный маховик со встроенным вентилятором – дополнительный вес нашего чугунного маховика во время рабочего цикла дает насосу больший «бросок» на такте сжатия, что снижает нагрузку на электродвигатель. Во многих воздушных компрессорах более низкого качества используются алюминиевые маховики, которые не имеют надлежащего соотношения веса, чтобы обеспечить надлежащий ход на такте сжатия при работающем насосе.
- Встроенные разгрузочные устройства головки – эти разгрузочные устройства встроены в узел впускного клапана на головке компрессора и выполняют важную функцию, разгружая или открывая впускные клапаны в условиях постоянной работы. Эта функция снижает внутреннюю теплоту насоса от сжатия, поскольку впускной клапан остается открытым на протяжении всего цикла разгрузки, позволяя свежему воздуху поступать в камеру цилиндра. Во время такта сжатия разгрузчик удерживает впускной клапан открытым, позволяя воздуху выдуваться обратно из впускного фильтра. Этот свежий воздух поглощает тепло от насоса при больших нагрузках.
- Встроенный промежуточный и доохладитель – промежуточный охладитель позволяет охлаждать воздух между ступенями, а доохладитель обеспечивает вторую ступень охлаждения, дополнительно охлаждающую воздух перед подачей в бак . Наш доохладитель также включает полностью медную главную линию подачи от насоса в резервуар.
Подводя итог, можно сказать, что у нас есть не только один из самых качественных и долговечных насосов для воздушных компрессоров в отрасли, но и насосы для воздушных компрессоров с самой низкой скоростью вращения на рынке. В большинстве наших компрессоров мы намеренно увеличиваем размеры насосов, запуская их на более низких оборотах, чем большинство производителей. Наш более мощный насос с низким числом оборотов по-прежнему может обеспечивать высокую производительность в кубических футах в минуту, потому что диаметр и ход поршня у нас больше. Преимущество заключается в том, что наши клиенты получают большую производительность CFM, наслаждаясь работой на более низких оборотах, что снижает трение и нагрев, продлевая срок службы насоса воздушного компрессора.
Наименование Торговая марка Электродвигатель
Эти устройства имеют фирменную маркировку OPD (двигатели с открытым капельным поливом), на все из которых распространяется пятилетняя гарантия. Все наши двигатели имеют низкие обороты (1750 об/мин) по сравнению с двигателями с более высокими оборотами (3450 об/мин), которые используются на многих устройствах конкурентов.
Двигатели на 1750 об/мин работают намного холоднее, чем двигатели на 3450 об/мин, из-за более высокого коэффициента крутящего момента. Они также обеспечивают низкие гармонические искажения, обеспечивают гораздо более высокий крутящий момент при запуске в холодную погоду и потребляют меньше электроэнергии при запуске.
Дополнительные характеристики двигателя:
- Большой выходной вал 1-3/8”
- Высококачественные шарикоподшипники на передней и задней части вала двигателя
- Большие пусковые и рабочие конденсаторы15 Сервис-фактор нагрузки. Это означает, что двигатель можно тянуть на 15 % выше полной нагрузки, что увеличивает тормозную мощность л.с.
- Динамически сбалансированная арматура для низкого уровня вибрации
Защита ремня
Изготовленные из стали 13G и просечно-вытяжного листа премиум-класса, наши ограждения ремня более надежны и надежны, чем любые из наших конкурентов, а также обеспечивают исключительную безопасность для наших клиентов.
Все наши защитные приспособления для ремней, произведенные в США, одобрены OSHA.
Резервуар для воздуха
Все наши воздушные баллоны производятся в США и соответствуют нормам ASME в 50 штатах, включая Калифорнию.
Элементы управления и компоненты
Компания Eaton Compressor использует в своих воздушных компрессорах только высококачественные фирменные компоненты, в том числе:
- Реле давления высшего качества – включая регулировочный винт, который позволяет регулировать давление выше или ниже.
- Обратные клапаны из 100 % латуни с тефлоновым седлом – Все обратные клапаны на наших компрессорах изготовлены из цельной латуни с тефлоновым седлом. Это снижает шум в баке при работающем компрессоре, потому что тефлоновое седло намного тише, чем другие материалы, и изолирует шум при открытии и закрытии клапанов на стадии сжатия.
- Предохранительные клапаны ASME из 100% латуни – все предохранительные клапаны изготовлены из 100% латуни и соответствуют коду ASME. Клапаны настроены и опломбированы для правильной настройки. В случае, если ваш компрессор не выключается, наши предохранительные клапаны открываются, не давая компрессору создать слишком высокий уровень давления в баке. Это поможет избежать возможного разрыва бака.
- Высококачественная сантехническая арматура – для обеспечения надлежащей герметизации при соединении с баком.
- Высококачественные шаровые краны из 100% латуни – используются для включения и выключения воздуха из воздушного ресивера.
- Удлиненная труба для слива воды из бака – выведена из передней части агрегата с ручкой шарового крана ¼ дюйма для легкого слива воды из бака. Это избавляет от необходимости опорожнять резервуар с помощью типичного сливного крана под резервуаром.
- Пуск без нагрузки — встроенные разгрузчики напора, во впускном клапане в сборе, разгружают насос, чтобы он не запускался под прямым давлением напора. Эта функция предотвращает повреждение двигателя во время пускового цикла.
Клапаны настроены и опломбированы для правильной настройки. В случае, если ваш компрессор не выключается, наши предохранительные клапаны открываются, не давая компрессору создать слишком высокий уровень давления в баке. Это поможет избежать возможного разрыва бака.
Эта функция предотвращает повреждение двигателя во время пускового цикла.Шкив двигателя и ремни
Мы используем шкивы с коническим замком и двумя канавками, а не с одной канавкой. Мы также используем двойные ремни типа B с двумя канавками для привода наших насосов. Эта комбинация лучше всего по нескольким причинам: двойные ремни обеспечивают длительный срок службы ремня и низкий уровень вибрации, что обеспечивает более плавную и тихую работу. Это связано с тем, что двойные ремни не должны быть такими тугими, как с одинарным ремнем. Чем туже ремни (как в случае с одним ремнем), тем больше нагрузка на насос компрессора и подшипники двигателя, что сокращает срок службы обоих. Кроме того, наши шкивы с коническим замком намного лучше, чем шкивы с фиксированным отверстием и установочным винтом. Конструкция с коническим замком фиксирует шкив в нужном положении на валу двигателя, не позволяя ему ослабляться или перемещаться по валу двигателя.
Если у вас есть какие-либо вопросы или вы готовы сделать предложение, свяжитесь с нашим отделом продаж по телефону 877-283-7614, и они помогут вам найти лучший воздушный компрессор, отвечающий вашим потребностям.
рабочий фунт/кв. дюйм
