Характеристики сип. Характеристики СИП проводов: типы, конструкция, применение и технические особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое СИП провода. Какие бывают типы СИП. Из каких элементов состоит конструкция СИП. Где применяются самонесущие изолированные провода. Каковы основные технические характеристики СИП.

Содержание

Что такое СИП провода и для чего они используются

СИП расшифровывается как «самонесущий изолированный провод». Это современный тип проводов для воздушных линий электропередачи, которые обладают рядом преимуществ по сравнению с традиционными неизолированными проводами:

Повышенная надежность и безопасность
Меньшие эксплуатационные расходы
Упрощенный монтаж
Возможность прокладки по фасадам зданий
Снижение потерь электроэнергии

СИП провода используются для передачи и распределения электроэнергии в воздушных линиях электропередачи напряжением до 1 кВ.

Основные типы СИП проводов

Существует несколько основных типов СИП проводов, которые различаются по конструкции и области применения:

СИП-1

Провод с неизолированной несущей нейтралью. Применяется в магистральных линиях. Наиболее распространенный тип.

СИП-2

Провод с изолированной несущей нейтралью. Используется в ответвлениях к домам.

СИП-3

Одножильный провод без несущей нейтрали. Для линий 10-35 кВ.

СИП-4

Провод без несущей жилы. Применяется для вводов в здания.

Конструкция СИП проводов

Типичная конструкция СИП провода включает следующие элементы:

Токопроводящие алюминиевые жилы
Изоляция жил из светостабилизированного полиэтилена
Несущая нейтраль (кроме СИП-3 и СИП-4)
Скрутка изолированных жил вокруг несущей нейтрали

Количество жил может быть от 1 до 4. Сечение жил варьируется от 16 до 240 мм².

Области применения СИП проводов

СИП провода применяются в следующих сферах:

Воздушные линии электропередачи 0,4-35 кВ
Вводы в здания и сооружения

Уличное освещение
Электроснабжение коттеджных поселков
Линии связи совместно с ВОЛС

СИП провода могут прокладываться в любых климатических зонах при температурах от -60°С до +50°С.

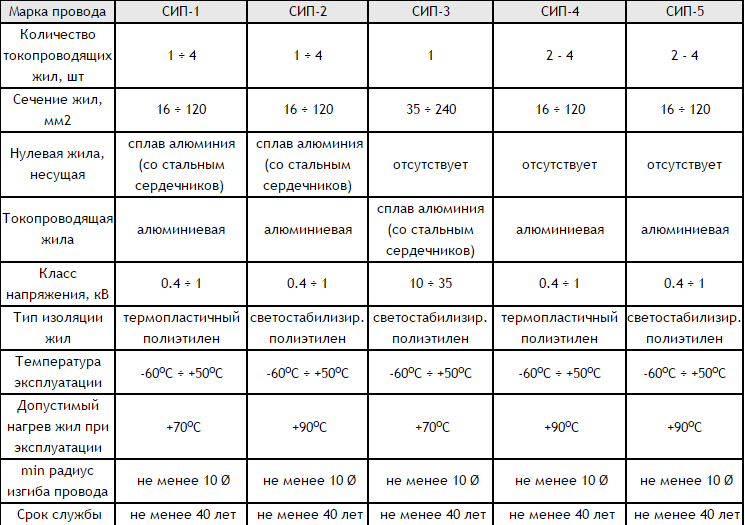

Технические характеристики СИП проводов

Основные технические характеристики СИП проводов:

Номинальное напряжение: 0,6/1 кВ (до 35 кВ для СИП-3)
Допустимая температура жилы: до +90°C
Минимальная температура монтажа: -20°C
Минимальный радиус изгиба: 10 наружных диаметров
Срок службы: не менее 40 лет

Конкретные значения зависят от типа и марки СИП провода.

Преимущества использования СИП проводов

Применение СИП проводов дает следующие преимущества:

Высокая надежность и безопасность линий
Снижение эксплуатационных затрат
Уменьшение потерь электроэнергии
Простота монтажа и обслуживания

Возможность прокладки по фасадам зданий
Эстетичный внешний вид линий

Все это делает СИП провода оптимальным выбором для современных воздушных линий электропередачи.

Особенности монтажа СИП проводов

При монтаже СИП проводов необходимо соблюдать следующие основные правила:

Использовать специальную арматуру для СИП
Соблюдать допустимые тяжения и стрелы провеса
Не допускать механических повреждений изоляции
Применять специальные зажимы для соединений
Заземлять несущую нейтраль на опорах

Правильный монтаж обеспечивает надежную и долговечную работу линии из СИП проводов.

Сравнение СИП с традиционными неизолированными проводами

По сравнению с неизолированными проводами СИП имеет следующие преимущества:

Параметр	СИП	Неизолированные провода
Безопасность	Высокая	Низкая
Надежность	Высокая	Средняя
Потери электроэнергии	Низкие	Высокие
Эксплуатационные расходы	Низкие	Высокие

СИП провода превосходят традиционные по большинству ключевых параметров.

Маркировка и обозначение СИП проводов

Маркировка СИП проводов содержит следующую информацию:

Тип провода (СИП-1, СИП-2 и т.д.)
Количество и сечение жил
Материал изоляции
Номинальное напряжение
Климатическое исполнение

Например, маркировка СИП-2 3х70+1х70-0,6/1 означает:

СИП-2 — тип провода
3х70 — три фазные жилы сечением 70 мм²
1х70 — несущая нейтраль сечением 70 мм²
0,6/1 — номинальное напряжение 0,6/1 кВ

Перспективы развития технологии СИП проводов

Основные направления совершенствования СИП проводов:

Повышение пропускной способности
Улучшение изоляционных материалов
Расширение температурного диапазона
Интеграция оптоволокна
Внедрение «умных» СИП с датчиками

Развитие технологии СИП позволит создавать еще более эффективные и надежные линии электропередачи.

Провода СИП: характеристики | Комплексэнерго

СИП – это самонесущий изолированный провод. Существует несколько модификаций СИП, которые различаются по характеристикам и сфере использования.

Провода СИП можно распределить на три основные категории:

Изделия с неизолированной «голой» несущей нейтралью.
Провода с изолированной несущей нейтралью.
Изделия с самонесущей системой.

Рассмотрим характеристики СИП с «голой» несущей нейтралью более подробно. Такую систему также называют «финской». Изделие состоит из нескольких конструктивных элементов. Это:

фазные изолированные алюминиевые проводники: от 1 до 4 штук;

несущий нейтральный проводник без изоляции, который изготовлен из алюминиевого сплава или стеле-алюминия;
изоляционная оболочка из термопластичного полиэтилена на фазных жилах.
Фазные жилы скручены по всей длине вокруг нейтрального проводника, а сверху покрыты изоляцией. Изоляционная оболочка может в течение долгого времени выдерживать высокие температуры в диапазоне 60-70 градусов Цельсия.

При возникновении короткого замыкания изоляция способна выдержать какое-то время температуру до 125 градусов Цельсия.

Характеристики СИП-1

К вышеописанной категории проводов относятся следующие марки: СИП-1 (Россия) и АМКА (изготовлены по европейским стандартам). Провода российского производства имеют цветовую маркировку. Например, нейтральные жилы помечают синим цветом, фазные – черным, серым или коричневым. При этом фазные жилы имеют одинаковое сечение и механическую прочность, в то время как механическая прочность нейтрального проводника увеличена. Связано это с тем, что при прокладке и натяжении провода основная нагрузка попадает именно на нейтральную жилу. Если прокладывать воздушную линию с применением СИП-1, она будет более прочная и надежная, сможет выдерживать различные негативные факторы окружающей среды и механические повреждения. При проектировании линий обязательно учитываются характеристики СИП-проводов, а нулевой проводник заземляется на каждом столбе. Это исключает возможность появления потенциала при перекосе фаз, представляющего опасность для жизни.

Характеристики СИП-2, СИП-4

Провода марок СИП-2 и СИП-4 с самонесущей системой схожи по некоторым параметрам. Система такого типа называется в России «шведской». Состоит из проводников (1-4 штуки) с изоляцией из алюминия. В проводах таких марок из алюминия выполнены все жилы, поэтому цена на них несколько ниже, чем на марки СИП с «финской» системой. Это обуславливается тем, что сплав алюминия стоит дороже, чем чистый алюминий.

Провода СИП отличаются по характеристикам, поэтому перед их покупкой и монтажом нужно более детально ознакомиться с особенностями каждой марки. При необходимости всегда можно обратиться за помощью к профессионалам. Тщательный подход к выбору марки провода СИП поможет сделать единственно правильное решение и в будущем исключить различные проблемы при эксплуатации линий электропередачи.
