Используем компрессор от холодильника для накачки шин
Компрессорная техника становится все более популярной и востребованной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводах. Домашние мастера также не обходят эту тему стороной.
Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополняя различными вспомогательными элементами – датчиками, реле, манометрами, ресиверами и т.д. Однако чаще всего останавливаются на бюджетных вариантах, один которых мы хотим сегодня предложить вашему вниманию.
Компрессор от холодильника для накачки шин

Содержание

Принцип работы устройства компрессора от холодильника


Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, через которые воздух всасывается вовнутрь и выходит наружу под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой. На входящий, и выходящий патрубки монтируются воздушные фильтры, а следом и кислородный шланг с переходником для потребителя.
Компрессор от холодильника для накачки шин

Ресурсы для сборки компрессора


Материалы:
  • Компрессор от холодильника;
  • Кабель подключения с вилкой;
  • Воздушный фильтр автомобильный – 2 шт;
  • Кислородный шланг для патрубков;
  • Спиральный кислородный шланг с быстросъемными переходниками;
  • Воздушный пистолет для подкачки колес;
  • Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Собираем компрессорную установку


Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.
Компрессор от холодильника для накачки шин
Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

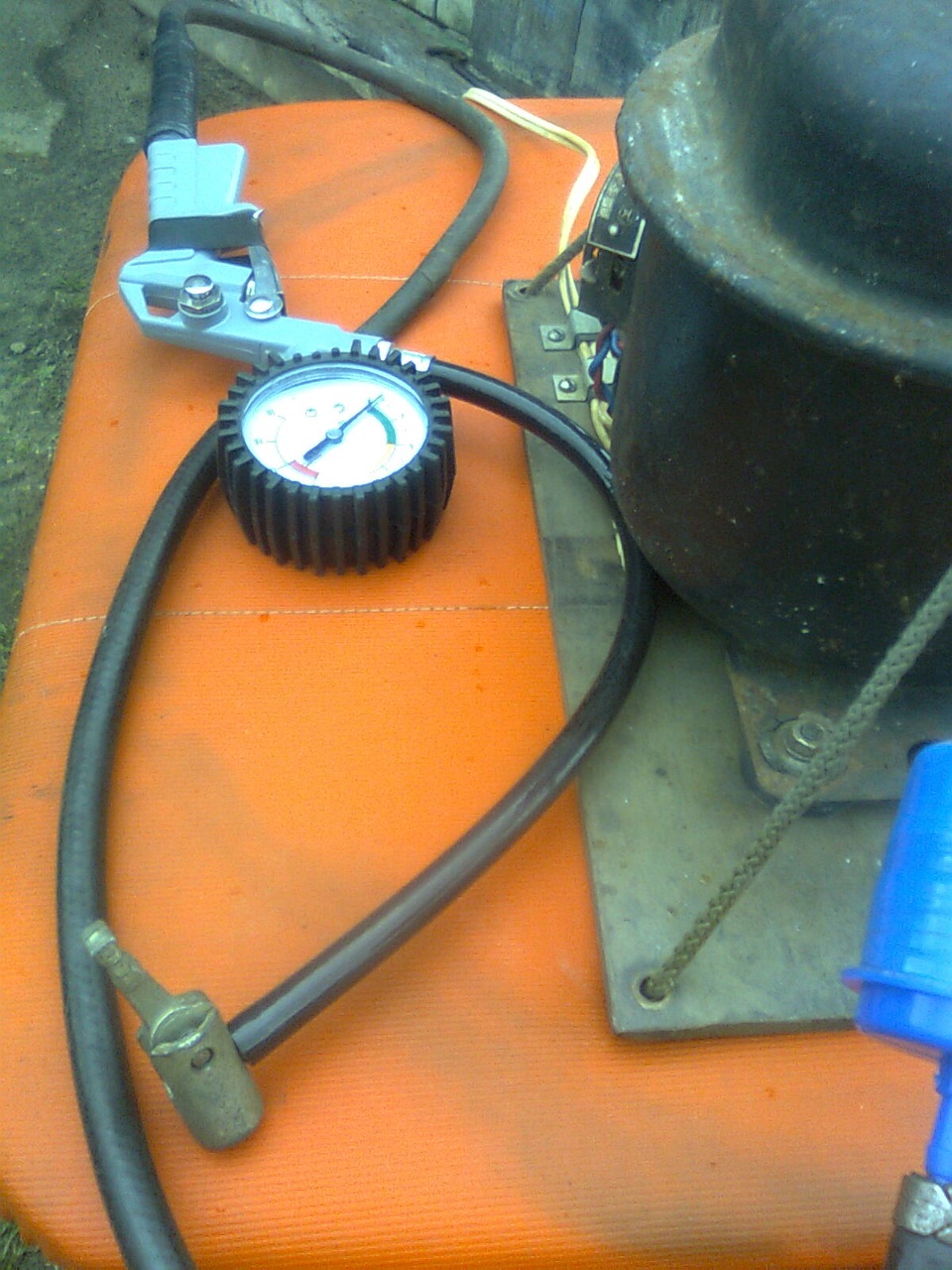

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Заключение


Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько атмосфер их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условен и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками. Всем хорошего дня!

Смотрите видео


Компрессор из холодильника своими руками: подробное описание изготовления

Самый простой самодельный компрессор, сделанный своими руками из подручных материалов:

фото пошагового изготовления и схема подключения прилагаются.

В этот раз, мы с вами рассмотрим,

как сделать компрессор из электродвигателя от холодильника

и использованного огнетушителя.

Конструкция не сложная всё подробно показано на фото.

.

Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для краскопульта, пневмоинструмента, аэрографа или продувочного пистолета.

В данном случае для изготовления компрессора был использован моторчик от старенького советского холодильника. Как вы знаете, в холодильнике, в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу.

Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель,

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авт

Для изготовления самодельного компрессора использовались следующие материалы:

  •  Электродвигатель от холодильника.
  • Ёмкость для ресивера, подойдёт огнетушитель или пустой баллон.
  • Редуктор.
  • Манометр.
  • Шланги.
  • Фильтр.

Далее показаны схемы подключения узлов компрессора.

компрессор из холодильника схема

как подключить компрессор к ресиверу

схема компрессора

Далее показан процесс изготовления компрессора.

схема компрессора

схема компрессора

схема компрессора

Для сборки системы, понадобятся: кран, тройники, сгоны, манометр, реле давления.

как сделать компрессор из холодильника

компрессор из холодильника

В качестве ресивера, здесь использована пустая ёмкость от огнетушителя.

компрессор из холодильника

На входном шланге ставим фильтр, чтобы пыль не попадала в компрессор. Также ставим фильтр на выходе из компрессора, чтобы не гнало масло в ресивер. Можно использовать автомобильный фильтр тонкой очистки топлива.

компрессор из холодильника

компрессор из холодильника

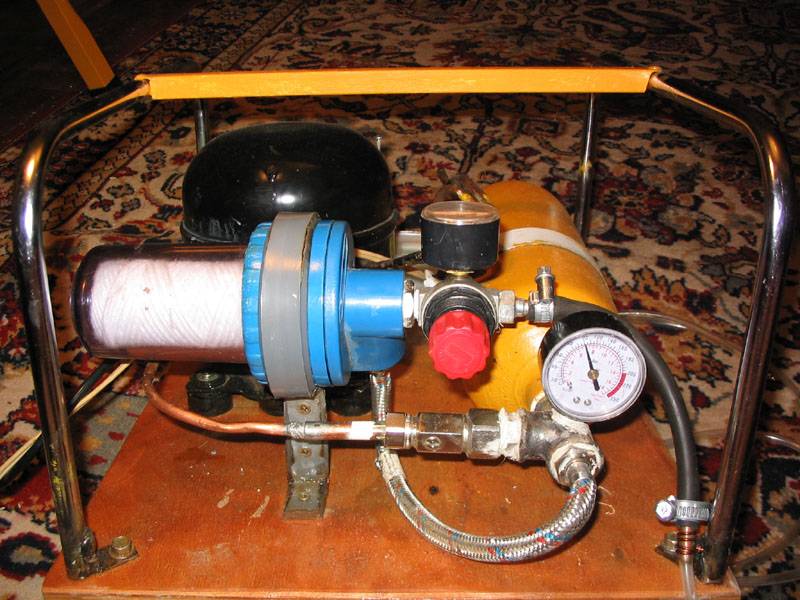

В результате, получился простой самодельный компрессор сделанный своими руками. Мощность у такого компрессора не большая, но для не сложных работ его вполне хватит.

самодельный компрессор



Популярные самоделки

Самоделки из компрессора от холодильника

Самоделки из компрессора от холодильника

Самоделки из компрессора от холодильника

Содержание статьи

Наверняка многие домашние мастера и умельцы задаются вопросом о том, что можно сделать из компрессора холодильника. Так вот, из компрессора от старого холодильника, можно сделать большое количество самоделок, таких, как: компрессор для подкачки шин автомобиля, аэрограф, вакуумный насос, и, даже лобзик.

Ранее в строительном журнале samastroyka.ru, уже рассказывалось о холодильном компрессоре. Если быть точнее, то речь шла о том,

как снять компрессор с холодильника и сдать его на металлолом. Однако, если компрессор от старого холодильника вполне рабочий, то, не спешите от него избавляться.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

  1. Металлические хомуты;
  2. Резиновый шланг;
  3. Переходник от велосипедного насоса;
  4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Компрессор из холодильника своими руками

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Компрессор из холодильника своими руками

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

Компрессор из холодильника своими руками

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

Компрессор из холодильника своими руками

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если  приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Лобзик из компрессора холодильника

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Лобзик из компрессора холодильника

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Оценить статью и поделиться ссылкой:

Компрессор от холодильника для накачки шин

Компрессорная техника становится все более популярной и востребованной, ведь ее делают самых различных модификаций и размеров. Силу сжатого воздуха широко используют в мастерских, на производствах и заводах. Домашние мастера также не обходят эту тему стороной.

Самодельные компрессорные установки на базе штатного компрессора от холодильника явление далеко не новое. Чтобы получить из них оборудование близкое к профессиональному, их модернизируют, дополняя различными вспомогательными элементами – датчиками, реле, манометрами, ресиверами и т.д. Однако чаще всего останавливаются на бюджетных вариантах, один которых мы хотим сегодня предложить вашему вниманию.
Компрессор от холодильника для накачки шин

Принцип работы устройства компрессора от холодильника

Штатный компрессор от холодильника представляет собой компрессорную установку без накопительной емкости, которая заключена в металлический корпус. От него отходят две медные трубки, через которые воздух всасывается вовнутрь и выходит наружу под давлением. Электрическая схема подключения практически не меняется, поскольку является готовой. На входящий, и выходящий патрубки монтируются воздушные фильтры, а следом и кислородный шланг с переходником для потребителя.

Компрессор от холодильника для накачки шин

Ресурсы для сборки компрессора


Материалы:
  • Компрессор от холодильника;
  • Кабель подключения с вилкой;
  • Воздушный фильтр автомобильный – 2 шт;
  • Кислородный шланг для патрубков;
  • Спиральный кислородный шланг с быстросъемными переходниками;
  • Воздушный пистолет для подкачки колес;
  • Хомуты, провода.

Инструмент: нож, отвертка, плоскогубцы.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.
Компрессор от холодильника для накачки шин

Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.


Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин
Компрессор от холодильника для накачки шин

Заключение

Слабым местом данной компрессорной установки являются пластиковые воздушные фильтры. При давлении в несколько атмосфер их корпус сильно раздувает, и они могут попросту лопнуть. Поэтому данный вариант их применения условен и не является окончательным. Сама же установка вполне заслуживает доверия и самого пристального внимания со стороны не только автолюбителей, но и просто любящих мастерить своими руками. Всем хорошего дня!

Смотрите видео

Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.
Полноценный компрессор из холодильника своими руками С недавних пор компрессоры снискали популярность среди любителей мастерить. Их делают на базе практически любых двигателей, рассчитывая мощность базового агрегата в зависимости от количества потребителей. Для домашних мастерских пользуются спросом самодельные компрессорные установки, сделанные своими руками.
Компрессоры от холодильников часто остаются работоспособными после поломки или устаревания самого холодильника. Они маломощны, но зато неприхотливы в работе. И многие мастера из них делают вполне достойные самодельные установки. Давайте и мы посмотрим, как это можно сделать своими руками.
Полноценный компрессор из холодильника

Детали и материалы


Необходимые детали:
  • 11-килограммовый пропановый баллон;
  • Муфта на 1/2 дюйма с внутренней резьбой и заглушкой;
  • Металлические пластины, ширина – 3-4 см, толщина – 2-4 мм;
  • Два колеса с монтажной платформой;
  • Холодильный компрессор от холодильника;
  • Переходник на 1/4 дюйма;
  • Соединитель обратного клапана из латуни;
  • Медная муфта-соединитель трубы на ¼ дюйма – 2 шт;
  • Аппаратура для регулировки давления компрессора;
  • Болты, винты, гайки, фумлента.

Инструменты:
  • Сварочный инвертор;
  • Шуруповерт или дрель;
  • Фрезы по металлу с титановым покрытием;
  • Турбинка или бормашина с абразивными насадками;
  • Щетка по металлу;
  • Вальцеватель для медных трубок;
  • Разводные ключи, плоскогубцы.[list]

    Собираем компрессор


    Шаг первый – готовим ресивер


    Пустой баллон от сжиженного пропана промываем хорошенько водой. Очень важно удалить таким образом все остатки взрывоопасной газовой смеси.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    В торцевое отверстие баллона выставляем внахлест переходник на 1/4 дюйма. Обвариваем его со всех сторон сваркой, и заглушаем винтом.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Ресивер ставим на колеса и подпору. Для этого берем отрезки металлических пластин, сгибаем их под углом и навариваем на корпус со стороны днища. К уголкам привариваем колеса с монтажной платформой. В передней части ресивера монтируем скобу-подпору.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Шаг второй – монтируем компрессор


    Сверху ресивера выставляем крепежные рамки для компрессора из металлических пластин. Проверяем их положение пузырьковым уровнем, и обвариваем. Компрессор садим на прижимные болты через резиновые амортизирующие прокладки. У данного типа компрессора будет задействован всего один отвод, через который воздух нагнетается в ресивер. Остальные два, всасывающих воздух, останутся нетронутыми.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Шаг третий – закрепляем обратный клапан и переходник на аппаратуру


    Выбираем подходящую по диаметру фрезу по металлу, и проделываем шуруповертом или дрелью отверстие в корпусе под муфту. Если на корпусе муфты имеются выступающие формы, стачиваем их бормашиной (можно для этого применить обычный электронаждак или болгарку с шлифовальным диском).
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Выставляем муфту в отверстие и обвариваем ее по окружности. Внутренняя резьба ее должна соответствовать по шагу и диаметру посадочной резьбе на обратном клапане.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Используем латунный обратный клапан для небольших компрессоров. Отвод для спуска давления заглушаем подходящим болтом, поскольку на регулировочной сборке уже предусмотрен спускной клапан.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Для установки реле давления или прессостата со всей регулирующей аппаратурой монтируем еще один переходник на 1/4 дюйма. Отверстие под него делаем по центру ресивера, недалеко от компрессора.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Закручиваем обратный клапан с переходником на 1/2 дюйма.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Соединяем медной трубкой отвод цилиндра компрессора и обратный клапан. Для этого специальным инструментом развальцовываем концы медных трубок, и соединяем их латунными резьбовыми переходниками. Подтягиваем соединение разводными ключами.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Шаг четвертый – устанавливаем регулировочную аппаратуру


    Сборка регулировочной аппаратуры состоит из реле давления (прессостат) с регулирующим датчиком, предохранительного клапана или клапана сброса давления, переходника-муфты с наружной резьбой и нескольких кранов и манометров.
    Полноценный компрессор из холодильника
    Первым делом монтируем реле давления. Его необходимо слегка приподнять до уровня компрессора. Применяем удлинитель-муфту с наружной резьбой, и закручиваем реле через уплотнительную фумленту.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Через переходник устанавливаем датчик регулировки давления с манометрами. Завершаем сборку клапаном сброса давления и двумя кранами под выходы шлангов.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Шаг пятый – подключаем электрику


    Отверткой разбираем корпус реле давления, открывая доступ к контактам. Подводим 3-х жильный кабель к контактной группе, и распределяем каждый из проводов согласно схеме подключения (включая заземление).
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Аналогичным образом делаем подводку питающего кабеля, оснащенного вилкой под силовую розетку. Закручиваем крышку реле обратно, на ее место.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Шаг шестой – доработка и пробный запуск


    Для переноски компрессорной установки прикрепляем к рамкам компрессора специальную рукоять. Делаем ее из обрезков профильной квадратной и круглой трубы. Крепим ее на прижимные болты и красим в цвет компрессора.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Подключаем установку к сети 220 В, и проверяем ее работоспособность. По заверениям автора, для получения давления в 90 psi или 6 Атм, этому компрессору необходимо 10 минут. С помощью регулировочного датчика, включение компрессора после падения давления также регулируется от определенного показателя, отображаемого на манометре. В своем случае, автор настроил установку так, чтобы компрессор снова включался от 60 psi или 4 Атм.
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Осталась последняя операция – замена масла. Это немаловажная часть технического обслуживания таких установок, ведь ревизионного окошка в них не предусмотрено. А без масла такие машины могут проработать совсем недолго.
    Откручиваем сливной болт в нижней части компрессора, и сливаем отработку в бутылку. Перевернув компрессор на бок, заливаем немного чистого масла, и закручиваем заглушку обратно. Теперь все в порядке, можно пользоваться нашим компрессорным агрегатом!
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника
    Полноценный компрессор из холодильника

    Заключение


    Компрессорное оборудование считается маломощным и практически бытовым. Вряд ли оно потянет работу сразу нескольких пневмоинструментов. Но его можно применить для маломощных устройств, например, для аэрографии или подкачки шин. Кроме того, это прекрасный способ применить ненужный холодильный компрессор, и дать ему вторую жизнь в своей домашней мастерской.
    Полноценный компрессор из холодильника

    Смотрите видео


Компрессор от холодильника с ресивером из огнетушителя
Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простого компрессора для покраски, накачки колес скутера, велосипеда или даже автомобиля. В изготовлении самоделка проста, огнетушитель автор выбрал по тому, что к нему можно легко подключить все необходимое оборудование без токарных работ и сверления. Конструкцию было бы хорошо дополнить электронным контроллером давления, который будет отключать, и включать компрессор. Также не лишним будет наличие отстойника для воды и фильтра на входе в компрессор. Если проект вас заинтересовал, предлагаю изучить его более детально!


Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— огнетушитель;
— кусок доски для основы;
— большие нейлоновые стяжки;
— шланги и пистолет для компрессоров;
— манометр;
— фитинги, кран, клапан сброса давления (как на фото).


Список инструментов:
— тиски;
— разводной и прочие ключи.

Процесс изготовления самоделки:

Шаг первый. Очистка огнетушителя
Первым делом открываем клапан и освобождаем огнетушитель от содержимого. Далее нужно будет открутить кран огнетушителя, для этого автор зажимает го в тисках и вращает корпус огнетушителя веревкой. Если открутить не получается, можно намотать на огнетушитель мокрую веревку, а затем стянуть ее монтировкой, чтобы получился хомут, так можно будет провернуть огнетушитель.

Внутри огнетушителя есть порошок, его высыпаем. В завершении кран и корпус огнетушителя хорошо промываем водой.





Шаг второй. Фитинги
Вместо штатного манометра ставим свой, для компрессоров. Если по резьбе не подходит, ищем подходящий переходник в магазине сантехники. Вместо шланга подключаем тройники и к ним подключаем все необходимое оборудование. Тут будет находиться кран, клапан сброса лишнего давления, а также штуцера для подключения шлангов высокого давления. Все резьбовые соединения хорошо обматываем фум-лентой и затягиваем ключом.




Шаг третий. Сборка и испытания
Корпус огнетушителя крепим к доске при помощи нейлоновых стяжек. Компрессор располагаем неподалеку, прикручиваем его саморезами или болтами с гайками. После установки шлангов самоделка готова. Настраиваем нужное давление на клапане и включаем компрессор. Автор легко качает самоделкой колесо мотоцикла, а при установке фильтров, таким компрессором можно и красить.

Со временем в ресивере будет собираться вода, хорошо бы организовать пробку для ее слива. А можно просто переворачивать ресивер горлом вниз и выдувать влагу воздухом.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!




Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Качаем воду компрессором от холодильника (эрлифт)


Приветствую всех любителей помастерить, сегодня мы рассмотрим, как можно использовать воздушный компрессор так, чтобы он качал воду. Такой насос называют «эрлифт», а суть его в том, что компрессор нагнетает воздух в водопроводную трубу и потом выходит наружу пузырями, уже с частью воды. Конечно же, компрессоры от холодильников для таких конструкций обычно не используют, так как для хорошей производительности нужен мощный компрессор.

Такой насос может стать выходом, если в вашу скважину не помешается насос, а всасывающий насос не может взять воду, так как до зеркала воды более 9 метров.

Автор продемонстрировал нам, как с небольшой глубины порядка 5 м можно качать воду из скважины компрессором от холодильника, производительность составил 17 литров за 10 минут.

Если проект вас заинтересовал, предлагаю изучить его более детально!


Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— водопроводная труба;
— шланги;
— хомут или проволока;
— кусок медной трубки (материал не важен).


Список инструментов:
— мозг и канцелярский нож.

Процесс изготовления самоделки:

Шаг первый. Компрессор
Устанавливаем на выходящую трубку компрессора длинный шланг, он должен будет доставать до уровня воды в скважине. На всасывающую трубку хорошо бы поставить воздушный фильтр, так вам компрессор послужит дольше.






Шаг второй. Трубка
Внутрь водопроводной трубы устанавливаем трубку, по которой будет поступать воздух. Производительность самоделки будет зависеть от того, какой внутренний диаметр водопровода, а также какой диаметр воздушной трубки. Также играет большое значение объем и давление поступающего воздуха.

Авто разместил трубку внутри, подключил все через кусок шланга, согнуты под углом, но шланг не должен передавливаться! Все это дело крепим хомутом и можно опускать в скважину.






Шаг третий. Испытания
Включаем компрессор, он начнет гнать воздух в водопроводную трубу, в которой будет стоять определенный уровень воды. Вода начнет пузыриться, и вместе с воздухом все это дело будет выходить наружу. Само собой, вода будет идти рывками, поэтому производительность самоделки невысокая, зато это может быть выходом из некоторых ситуаций.

За 10 минут автору удалось набрать 17 литров воды, что довольно неплохо для такого слабого компрессора. На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. 90000 MORRFlate 4-way tire Inflation & Deflation Kit, Introducing the MORRFlate 90001 90002 MORRFlate 4-way tire inflator2018-10-042019-01-14https: //trail4runner.com/wp-content/uploads/2017/08/Trail_4R_Logo-4 .pngTrail4R.com — 5th Gen 4Runner Modshttps: //trail4runner.com/wp-content/uploads/2018/10/morrflate_air_inflation_system.jpg200px200px 90003 90004 MORRFlate 4-way tire Inflation & Deflation Kit 90005 90002 90007 90003 90009 Introducing the MORRFlate — The 4-way tire inflator kit from My Off-Road Radio 90010 90002 If you are familiar with airing up and down your tires, it can be quite the process.With the standard inflator, and deflator, combined with a portable air compressor, you have to manually air up and down each tire individually. 90003 90002 There is a solution to individual airing up and down your tires, look into a 4-way tire inflation system. If you are looking for a high-quality 4-way tire inflator and deflator system that will save you time and effort, we found it. 90003 90002 Tyler from My Off-Road Radio designed one of the coolest tire inflation / deflation kits I have seen, the MORRFlate and the MORRFlate +.There are quite a few people in the off-road community who build their own DIY 4-way inflation kit, but none quite like the MORRFlate. 90003 90002 If you are looking for an efficient off-road tire inflator and deflator system, you should consider checking out the MORRFlate. Everything from the fittings to the manifold and the tubing to the clamps is truly impressive. You can tell that a high level of thought went into the design, production and everyday use of this product. 90003 90009 What is My Off-Road Radio? 90010 90002 My Off-Road Radio (M.O.R.R.) is a safety resource for explorers, wheelers, hikers and anyone else who likes to adventure off the beaten path. From Online HAM radio classes to off-road safety and recovery information, MORR has you covered. 90003 90002 On the MORR website, you will find a plethora of information on local 4 × 4 trails, recovery gear, and so much more. 90003 90009 MORRFlate Off-Road Tire Inflator & Deflator 90010 90002 90028 90003 90002 After nearly 3 years of research and product testing, the MORRFlate is now ready for the masses.This is a complete plug-n-play inflator / deflator kit that is ready to use out of the box. 90003 90002 There are a few key components that make the MORRFlate so badass. Unlike many other inflator / deflator systems on the market, the MORRFlate tubing does not kink or bind. It is incredibly strong, will never hold memory when stored, and temperature resistant (-40 to 140 degrees). The fittings are all high-quality and the air chucks that fit onto your valve stem are strong and efficient. 90003 90034 90002 The Haltec air chucks default closed (they will not let air out when pressurized).They have 3 lock-on-teeth to lock onto your valve stems (no more air chucks coming loose and leaking air!). The teeth do not engage until you engage the locking collar, which helps your valve stems and the Haltec teeth last longer. To pull them off, just pull the locking collar away from the valve steam, thus releasing the teeth and the air chuck all in one swift, easy movement. Read more about the MORRFlate here. 90003 90037 90002 What I love about this inflator kit is that it’s extremely pliable, easy to handle and can be stored in almost any location you can imagine.90003 90002 Some other inflation kits come with air tubing that is awkward, pre-coiled and just difficult to store. Even that popular Husky hose (blue air tubing) is a pain in the ass when it comes to storage. It’s large, bulky and difficult to find a home for. 90003 90002 When I first used the MORRFlate, I was sold. I might never use another air inflator / deflator system again. 90003 90009 There is a MORRFlate and then a MORRFlate + 90010 90002 90047 90003 90002 My Off-Road Radio offers a few options for their air kit.You can choose a kit that accommodates your wheelbase, and then add MORRFlate leads if you need them. 90003 90002 On a side note, the wheelbase on the 5th Gen 4Runner is 112 «. 90003 90053 90054 The MORRFlate is the standard inflator / deflator kit offered by MORR. 90055 90054 The MORRFlate + is a longer version for wheelbases longer than 120 «but shorter than 155» 90055 90054 Optional MORRFlate Leads: An 8ft lead to go from wherever you have your air source located, to the MORRFlate. 90055 90060 90002 90062 Price (Coupon code: TRAIL4R for 15% off) 90063 90003 90002 90062 The MORRFlate also comes with a 1-year warranty, and a 60 day no questions asked return policy.90063 90003 90009 Using the MORRFlate 4-way tire inflation system 90010 90002 90072 90003 90002 Your MORRFlate comes as a plug-n-play kit, ready to go out of the box. There is no setup required. There is no installation required. 90003 90002 90077 Just throw it in your rig and go explore! 90078 90003 90002 90062 The MORRFlate is simple to use. 90063 90003 90002 In order to air down, clip on the air chucks onto all of the tires you want to be aired down, then open the ball valve! You can also add an ARB deflator to check your pressure.Once you have reached your desired air pressure, close the ball valve and remove the air chucks. That’s it. 90003 90002 90062 Now, all four tires are at the exact same PSI. 90063 90003 90002 90091 90092 90003 90002 To air up, connect all of the air chucks to the tires you want to be aired up, then connect the ball valve to an air source, open the ball valve, and turn on your air source. 90003 90002 To check the PSI of your tires, turn off your air source (if using a compressor that does not have a pressure switch), close the ball valve, wait 5 seconds for the tires to self-equalize, then attach a gauge to the valve stem on the manifold.The reading is what all the connected tires are at. 90003 90009 MORRFlate is Functional and Convenient 90010 90002 90101 90003 90002 The big thing to keep in mind is that the functionality is awesome, but it’s the convenience factor that moved me to switch my process. 90003 90002 Just the pure ease of use and how relaxing it makes airing up and down. 90003 90002 I literally sit around talking to people at nearby trucks, or have a beer, or sit on a log and lounge back while everyone else is hustling around their rigs, squatting down over and over, checking and re-checking PSIs, moving hoses around, etc.90003 90002 There are other solutions out there that require drilling into your trucks wheel wells in order to get hoses and chucks attached. And as these solutions are nice, they are not for everyone. 90003 90002 If you want a plug-n-play convenient air inflation / deflation kit that does not require drilling and is incredibly portable, the MORRFlate is a solid option. 90003 90002 Tyler at My Off-Road Radio is knowledgeable, reliable and pretty dang skilled behind the wheel. Simple as that. 90003 90002 If you have even the simplest of questions, reach out, his support is top notch as well.90003 90002 Questions or Comments? Leave them below! 90003.90000 Tire Inflation Diesel Engine Air Compressors Generator 90001 90002 90003 Tire inflation diesel engine air compressors generator 90004 90005 90002 90005 90002 90003 90004 1.World advanced screw compressor with highly efficiency, low maintenance and long lifetime. 90005 90002 2.Micrcomputer control system to automatically control the start and top the machine and adjust the air capacity. 90005 90002 3.Complete protection function with fault alarm and indication.90005 90002 4.Efficient filtering and seperating system. 90005 90002 5.Large oil-after cooler ensures the machines in optimum operation temperature when the ambient temperature is high. 90005 90002 6.Efficient air-cooled enclosed motor. 90005 90002 7.Super low noise. 90005 90002 8.Strong steel base. 90005 90002 9.Cooling type: Air / water cooling. 90005 90002 90005 90002 90003 Why choose Aivyter Compressor 90004 90005 90002 1.High Integrity records company 90035 2.Offer reliable quality compressors and parts 90035 3.With competitive after sale service 90035 4.Good experience of 10 years to make marketing hot products 90035 5.Good experience of OEM and ODM for our customers 90035 6.Provide comeptitive price, fast delivery 90005 90002 90005 90002 90005 90002 90003 List for jack hammer air compressor for mining 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Jack Hammer Air Compressor, Mining Used Air Compressor 90004 90005 90002 90003 90004 90005 90002 90003 Screw Air Compressor Parts-Cummins engine 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Jack Hammer Compressor Parts-Air-Oil Separator 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Diesel Portable Screw Air Comrpessor Parts-Air End, Filter 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 150PSI Diesel Portable Air Compressor Parts-Air end 90004 90005 90002 90005 90002 90005 90002 90005 90002 90005 90105 90106 90107 901 08 90003 Portable air compressor for drilling rig 90004 90111 90112 90113 90114 90002 90005 90002 90003 Rock Drill and Jack Hammer 90004 90005 90002 90005 90002 90005 .90000 12V Portable Air Compressor Wheel 260psi Tyre Inflator Pump Car Auxiliary Tools Tire inflation pump Air Compressor | | 90001 90002 90003 Description: 90004 90005 90006 90002 How to use: Take out the cigarette light plug and insert it directly into the car cigarette lighter. Turn on the air pump switch. After the air pump starts, insert the air nozzle on the top of the air hose directly into the tire valve to hear the sound of air leaking from the tire. At the time, it means that the air has already circulated, and the nozzle can be tightened to inflate, and the air is no longer discharged.90004 90006 90002 When inflating, the meter pointer rises with the degree of tire saturation. When the pointer reaches the appropriate tire pressure (the tire pressure of the car tire is 223kpa = 35PSI), the plug and the nozzle are taken out, and the work is completed. Please use the professional ball needle and nozzle of this machine to connect with the air nozzle to inflate the ball and other air-demanding equipment. 90004 90006 90002 Scope of application: This machine is suitable for the inflation of tires for cars, bicycles, balls, etc., And has a wide range of applications. In the highway, in the wild, or anywhere, the car tires suddenly leaked, and more able to play its emergency function. Always prepare one, placed in the trunk of the car, does not take up space. Car tires maintain the correct tire pressure at any time, saving gasoline, protecting tires, and ensuring safe driving. 90004 90006 90002 Precautions: 90004 90006 90002 1. Please start the car engine first, increase the power, and do not consume the car battery power.90004 90006 90002 2. This machine is limited to DC (DC12V12A) power supply. Do not use domestic high voltage power supply. 90004 90006 90002 3. When inflating, please take a 10 minute continuous operation for cooling and rest, which can extend the life of the motor. When the rubber boatis inflated, it can work continuously for 30 minutes. 90004 90006 90002 4. When the general tire is inflated, it4. When the ordinary tire is inflated, it can reach the normal tire pressure of 220KPA in about 3-6 minutes.Big tires will take a little longer. 90006 90002 5. When using, people should not leave the body, pay attention to the tire pressure at any time, not too saturated. 90004 90006 90002 6. If the car cigarette lighter is not clean and not conductive, or the fuse is blown, the machine can not operate normally. Please make sure that the cigarette lighter is well conductive. 90004 90006 90002 7, the machine should avoid moisture, heavy fall and sand mud intrusion, to avoid children playing, so as not to be damaged.90006 90002 90003 Specifications: 90004 90005 90006 90002 Name: Three-in-one car tire air pump. 90006 90002 Material: ABS metal. 90006 90002 Specifications: 17.5 * 17.5 * 6.5CM. 90006 90002 Inflatable tube length: 50CM 90006 90002 Power cord length: 240CM. 90006 90002 Weight: 833 grams. 90006 90002 Suitable for models: small car for home use 90006 90002 90003 Package Included: 90004 90005 90006 90002 1 * car tire inflator 90006 90002 3 * valve 90006 90002 90067 90068 90069 90070 90071 90006.90000 Mini Car Tyre Pump 150PSI Cordless Portable Inflator Pump Rechargeable Air Compressor for Auto Bicycle Tire Ball Inflatable | | 90001 150PSI Cordless Portable Inflator Mini Car Tyre Pump Rechargeable Air Compressor for Auto Bicycle Tire Ball Inflatable 90002 Features: 90002 This product is developed for the emergency pumping of high-pressure tires for bicycle international racing vehicles. 90002 It is also suitable for the inflation of ordinary bicycles, cars, motorcycle tires and balls, inflatable toys and other entertainment travel articles.90005 Specifications: 90002 Car power input: 12V 3A 90002 Input voltage: car charger 5V / 2A 90002 Working current: 1-5A 90002 Maximum current: ≤5A 90002 No-load current: ≤2A 90002 Air efficiency: inflate 1.95 mountain bike tires for 2 minutes 90002 Battery capacity: 2000mAh 12.4V 90002 Emergency lighting: 10 hours (at 80lm) 90002 Working temperature: -20 ~ +70 ° C 90002 Charging method: Micro USB 90002 Charging time: about 2 hours 90002 Reachable pressure: 150PSI / 10.3 BAR / 990KPA / 10.5KG / CM 90002 Product color: Black / Grey / Silver 90002 Product size: 250 * 56 * 47mm / 9.84 * 2.20 * 1.85 «90002 Packing size: 289 * 70 * 73mm / 11.4 * 2.76 * 2.87» 90002 Net weight: 750g 90002 Gross weight: 500g 90023 90005 Instructions for use 90002 1. Insert the pin on one end of the charger into the car USB beforehand, and plug the other end into the USB socket on the top of the air pump to charge the air pump. The normal charging time is the first time after charging for 4 hours. 90002 2. Connect one end of the tire inflation fitting to the air cylinder and the other end to the tire valve core, then press the reverse button down.Please note that the order of the connections is important; at the same time, note that there are two types of pipe joints, American and French. The joint of the trachea itself is American, and the independent French joint is screwed to the American joint. 90002 3. Power on button, LCD display starts to display, press again to start conversion between PSI, BAR, KAP, KG / CM four units, select the unit you want, set button to set the air pressure value you need, and finally press The lower power switch starts to inflate, and when inflated, the bottom LED of the air cylinder is bright.90002 4. Set button to pressure value setting button, press for slow adjustment, long press for quick adjustment, adjust to the appropriate pressing value of the inflation object; pressure value flashes for 4 seconds, automatically set, or press the switch to set. 90002 5. Press the power switch. When the inflation pressure reaches the pressure value you set, the smart air cylinder will automatically stop the inflation work immediately, but the LED light is still on, and then the power switch is pressed to turn off the light.90002 6. When the inflation is over, quickly rotate the tire inflation joint from the valve core or the counterclockwise. Before the screwing out, carefully put the tire inflation joints hot; if there is a small leak in the moment, it is normal. 90002 7. If it is judged that the tire pressure is too high, the tire tire inflation joint can be deflated at a suitable position on the valve core. 90002 8. Unscrew the tire inflation fitting from the main unit, insert it into the storage tank at the bottom of the air cylinder, and place the air cylinder in a safe, dry and ventilated position.90023 90005 Precautions 90002 1. Do not use this pump for children! Keep out of reach of children! Never insert the trachea into the mouth of the living animal, inflate the ears, do not use the pump as a toy! 90002 2. Do not use this pump in places close to flammable and explosive liquids and gases (eg gas stations)! 90002 3. Do not leave when the inflation is in progress. The machine must be allowed to rest for 8 minutes after 8 minutes of continuous use. 90002 4. When there is abnormal noise or excessive temperature during inflation, please turn off immediately and let it cool for at least 15 minutes.Disassemble the trachea and be careful with hot hands. 90002 5. The product is protected from rain and water, and it is resistant to impact and impact. 90002 6. If the pump is not used for a long time, it must be stored in a dry and closed place. If you store for a long time, it is recommended to charge the battery for three months. 90002 7. Check if the rechargeable air pump is fully charged before use. For the first time, charge for 4 hours. After each charge is full, the charging indicator will be fully charged.90023 90005 Warnings: 90002 For the safety of you and others, please use the pump and its accessories in accordance with the instructions provided by the manufacturer. 90002 Use methods not mentioned in the instructions may be dangerous. 90023 90005 Notes: 90002 1. There may be slight size deviations due to manual measurement, different measuring methods and tools. 90002 2. The picture may not reflect the actual color of the item because of different photographing light, angle and display monitor.90002 90023 90005 1 X Inflator 90002 1 X Power Cord 90002 1 X USB Cable 90002 1 X Carry Case 90002 1 Set X Accessories 90002 1 X Manual 90002 90023.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
