Винтовые клеммники. Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

Разновидности

По типу крепления проводов винтовые клеммники делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников:

• Неравномерный зажим токоведущей жилы торцом винта.
• Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

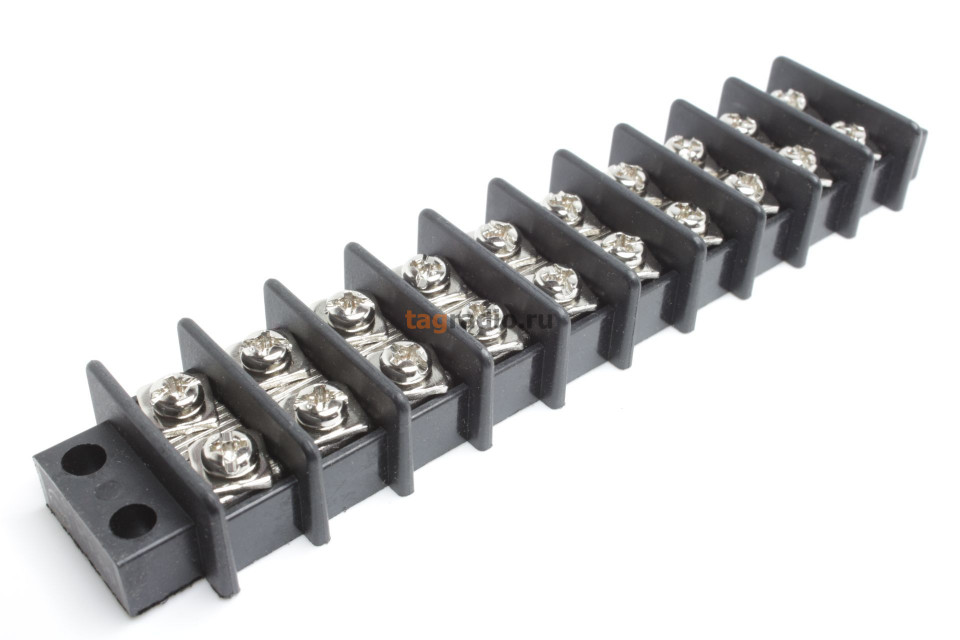

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

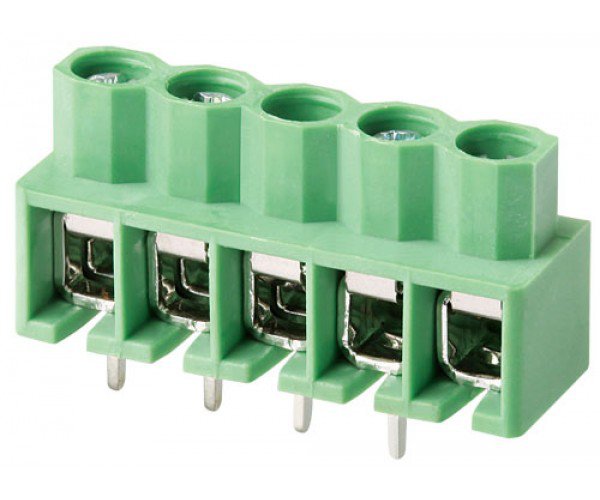

Винтовые зажимы для печатного монтажа

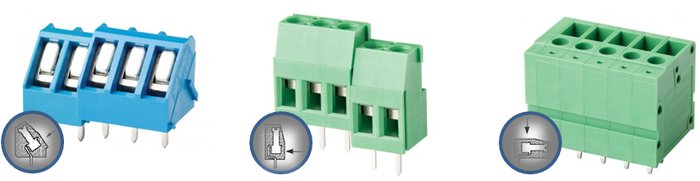

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

• С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

• С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

• Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

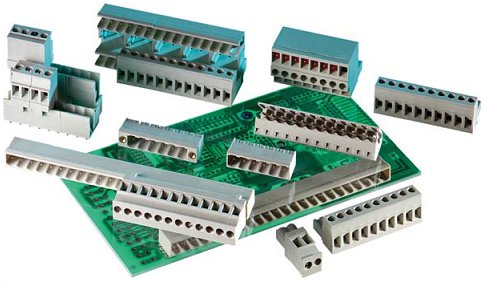

• Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

• Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

• Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

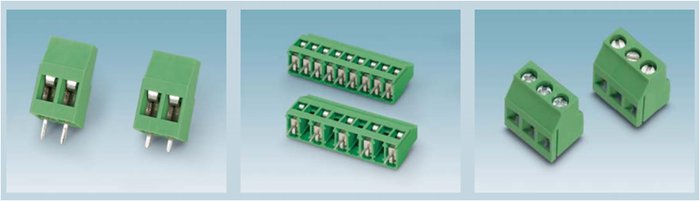

• Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

• Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
• Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
• Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
• Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
• Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
• Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм².
• Сила тока и напряжение определяют параметры для разных исполнений клемм.
• Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

• Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
• Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
• Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:

tehpribory.ru

Клеммы для соединения проводов — виды: винтовые, пружинные и ножевые

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Они обладают целым рядом преимуществ:

1. Простота использования.
2. Возможность соединения проводов из разнородных материалов.
3. Защита от коррозии и других внешних воздействий.
4. Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:

• винтового;
• пружинного;
• ножевого;

Клеммные колодки винтового типа

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5мм² по 35мм².

К достоинствам винтовых колодок можно отнести:

1. Не требуется специальный инструмент (нужна только отвертка).
2. Возможность многократного использования.
3. Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно соединять алюминиевые провода. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:

1. От колодки отрезать необходимое количество клемм (обычным ножом).
2. Зачистить изоляцию соединяемых проводов (на 5-12мм).
3. Вставить зачищенные концы проводов в клеммы;
4. Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Цены на продукцию зависят не только от технических характеристик, но и от производителя:

Изготовитель	Тип	Характеристики	Цена,руб
Tridonic	EKL 0 S	450V,32A,12пар,4мм2, белый.	55,64
Legrand	Nybloc 034211	250V,24A,12пар,4мм2, черный.	209,00
Korner	OK 432-PLP-BN	450V,32A,12пар,4мм2, белый.	118,68
Tridonic	EKL 3 S	750V,76A,12пар,16мм2, белый.	158,78
Legrand	Nybloc 034211	250V,76A,12пар,16мм2, белый.	540,49
Werit	112-11521	250V,63A,12пар,16мм2, белый.	299,23

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди.

Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

модель WAGO

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

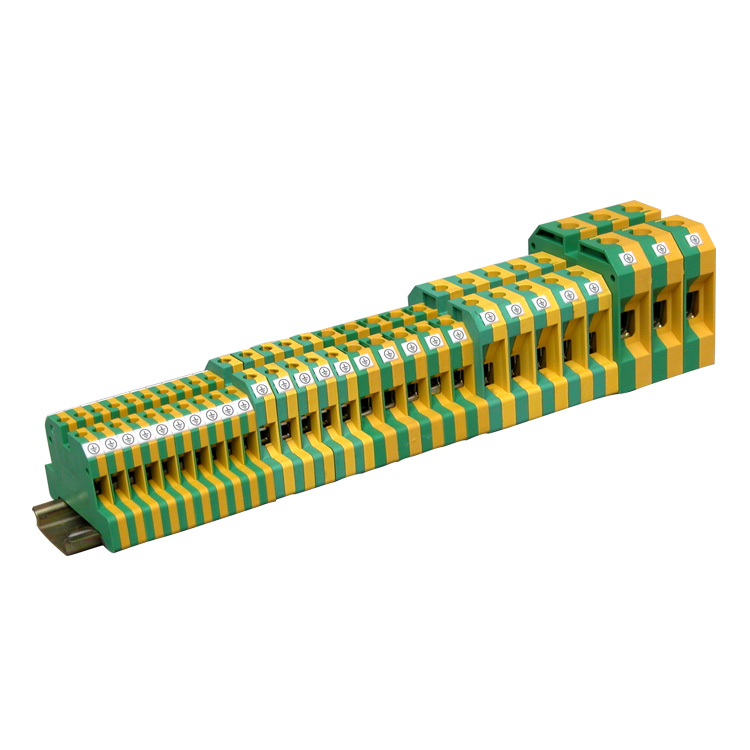

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм². Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
WAGO	222-412	2х0,08 – 4мм2, 32А, медь	15,80
WAGO	222-415	5х0,08 – 4мм2, 32А, медь	31,50
WAGO	273-248	8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus	21,70
WAGO	273-503	3х1,5-4 мм2, 32-24А. медь/алюминий	34,10
Phoenixcontact	ST 1,5 – 3031076	Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А	22.97
Phoenixcontact	SP 2,5/ 1-L 3043019	Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А	91.59

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5мм для проводников 0,2…1мм2, шириной 6мм для проводников 1…2,5мм. Большая площадь контакта позволяет выдерживать токи до 24А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки.

одноразовая модель Scotchlok

К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:

1. Экономия времени на монтаж.
2. Зачистка и обжимка провода не требуется.
3. Безопасное соединение за счет рычага с защелкой.
4. Надежность, компактность.
5. Не требуется специальный инструмент.
6. Не требуются специальные навыки.
7. Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Таблица:

Изготовитель	Тип	Характеристики	Цена,руб
3M	7000031438Scotchlok	1,5-2,5 мм2	14.36
3M	7000031482 Scotchlok	3x(0.5-1.5мм2)	38.30
3M	7100003139 Scotchlok	2,5-4,0 мм2	17.78

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Блиц советы

1. При повышенных вибрациях рекомендуется использовать пружинные клеммники.
2. Винтовые колодки с прижимными пластинами надежнее обычных.
3. Все соединения алюминиевых проводов требуют протяжки с периодичностью не менее одного раза в год.
4. Не допускается располагать клеммники в штукатурке. Они должны быть скрыты в распределительной коробке.
5. Ввод провода в колодку должен производиться до слоя изоляции.
6. После монтажа, нужно проверить качество соединения легким вытягиванием провода из клеммника.

housetronic.ru

Винтовые клеммники на плату. Комплексный обзор / Статьи и обзоры / Элек.ру

Винтовые клеммные блоки (клеммы) представляют собой миниатюрные металлические зажимы (контакты) в пластиковых огнеупорных и диэлектрических корпусах. Служат для подключения проводников к печатной плате. При этом используется винтовой зажим.  Винтовые клеммники монтируются на печатную плату и служат для подключения внешних модулей к PCB. Внешними модулями при этом могут быть, например датчики и контроллеры.

Рассмотрим особенности винтовых клемм на примере продукции  Wanjie Electronic.м особе

Рисунок 1 — схематичное изображение винтового клеммника

Основные технические параметры

Используемые материалы

Материал корпуса. Должен обладать диэлектрическими свойствами, быть устойчивым к растрескиванию, перепадам температур и динамическим нагрузкам. В качестве материала для корпуса используются разновидности пластика (полиамида): капрон (PA6), нейлон (PA66) — их модификации для применения в определенных средах. Например, PA66 UL-94V — обладает повышенной термостойкостью и способностью к затуханию в теч. 10 сек. на вертикально установленном образце.

Материал зажимной клети. Используются различные металлические сплавы: никелированная бронза(сплав меди с 20 % Ni), фосфористая бронза (БрОФ6 5 — 0 15), нержавеющая сталь. Основные требования: хорошая проводимость и устойчивость к коррозийным и электрическим нагрузкам, термостойкость.

Материал контактов. (штыревой части): В подавляющем большинстве случаев никелированная латунь Винты для фиксации проводника изготавливаются из оцинкованной латуни. Винты изготавливаются под плоскую или фигурную отвертку.

Электротехнические характеристики

Количество контактов определяет возможное количество проводников для подключения. Обычно используются клеммники с 2-24 контактами. При этом в модульных клеммах может быть от 2 до 3 контактов.

Сечение провода определяет максимально и минимальное сечение проводника, подключаемого к клемме. Интервал варьируется в зависимости от производителя, стандартный диапазон: от 0,08 до 25 мм².

Шаг контактов определяет расстояние между контактами на клемме. Обычный диапазон: от 2.54 до 15мм.

Напряжение/сила тока определяют соответствующие параметры для различных моделей клемм.

Выдерживаемая температура определяет диапазон, в пределах которого гарантируется стабильная работа клеммника. Данный параметр зависит от материала корпуса и материала контактов.

Типы винтовых зажимов

	Лепестковый зажим При лепестковом соединении винт прижимает тонкую пластину в форме лепетска к проводнику, а усилие сжатия возникает благодаря затяжке винта, однако текучесть материала проводника может привести к ослаблению соединения. Это самый недорогой тип винтового зажима.
	Лифтовый зажим При лифтовом зажиме винт придавливает рельефную пластину вплотную к проводнику. за счет большей площади контакта (чем, при лепестковом зажиме) образуется надежное соединение. Лифтовой тип зажима подразумевает отсутствие необходимости в сервисном обслуживании и обеспечивает дополнительную защиту от вырывания.
	TОР-зажим При использовании TОР-зажима проводник фиксируется не самим винтом, а рычажком, на который, в свою очередь, давит винт. Это позвоялет регулировать силу прижима, обеспечивает защиту от вырывания и вибрации и полностью герметичный контакт. Это самый совершенный и дорогостоящий тип винтового зажима.

Разновидности винтовых клемм для печатного монтажа

В зависимости от особенностей пресс-формы винтовые клеммы можно разделить на 2 типа:

• Винтовые клеммы с рельефной обоймой

Модели этой группы имеют дополнительное небольшое пластмассовое наплавление вокруг отверстия для провода. Это сделано для увеличения расстояния между проводниками и снижения вероятности замыкания.

WJ116 — клеммник винтовой с рельефной обоймой

• Винтовые клеммы с круговой защитой проводника

В данном случае — модифицирована зажимная клеть клемм. Она полностью охватывает провод и, при фиксации, зажимает его с 4 сторон, а не с 2, как в обычных клеммах. Это увеличивает надежность соединения и исключает возможность срыва проводника.

WJ166 — клеммник винтовой с защитой провода

Конструктивные особенности

Модульность. Современные винтовые клеммы для печатного монтажа имеют специальный пазы на корпусах, что позволяет скреплять их между собой и собирать таким образом клеммную линейку нужно длинны, высоты и с необходимым количеством контактов.

WJ350 — клеммник винтовой, модульный, с пазами для соед. в клеммную линейку

• Угол подключения. В зависимости от задач и особенностей установки а печатную плату винтовые клеммники могут быть рассчитаны на различный угол подключения:

1) WJ330, угол 45о / 2) WJ129, угол 90о / 2) WJ105, угол 0о

• Многярусность. В целях экономии места на печатной плате и удобства монтажа винтовые клеммы могут быть изготовлены в несколько уровней (ярусов). При этом общее количествово контактов определяется количеством контактов суммой количества контактов на каждом ярусе.

WJE2K500 — клеммник двухъярусный, WJE3K500 — клеммник трехъярусный

• Крепежные фланцы. Клеммы для печатных плат, рассчитанные на высокий ток до 232 A, имеют дополнительный крепежный фланец. Таким образом можно соединить клемму с винтовым фланцем и печатную плату и снизить нагрузку на паечные штифты.

Клеммник виинтовой, с крепежными фланцами

• Прямое/угловое исполнение. Винтовые клеммники для удобства монтажа на печатную плату могу быть выполнены с прямыми или угловыми контактами.

1) WJ300 — клеммник винтовой, прямой контакт / 2) WJ300R — угловой контакт

Способы монтажа клемм на печатную плату:

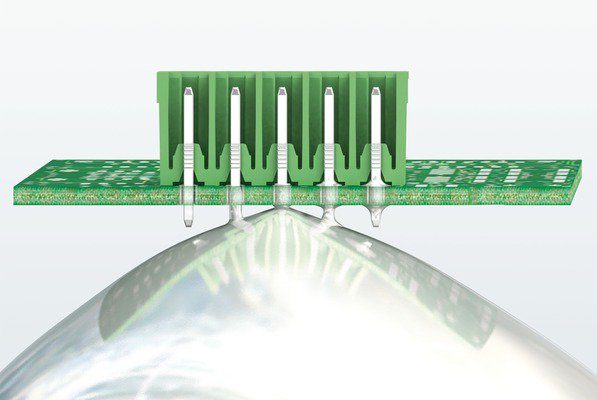

• Пайка волной припоя/двойной волной припоя

Пайка волной припоя — самый традиционный метод монтажа клемм и других ЭК на печатную плату. Компоненты устанавливаются в спецаильные гнезда на печатной плате, после чего конструкцию пропускают над волной припоя. Таким образом, обеспечивается надежное закрепление компонента на плате.

Пайка волной припоя

• Поверхностный монтаж (SMD, SMT, ТПМ)

Суть технологии заключается в следующем: в контактные дорожки на печатной плате наносится паяльная паста, далее производится установка компонентов, после чего вся конструкция паявется в печи, либо на волновом монтаже.

Поверхностный монтаж

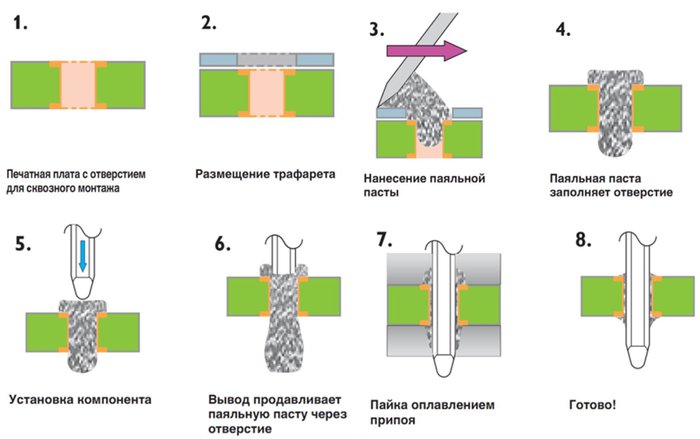

• Сквозной монтаж (THR)

позволяет интегрировать готовые компоненты, выполненные из высокотемпературных материалов, в процесс SMT-монтажа. В этом случае сквозные контакты вставляются в отверстия, заполненные паяльной пастой, для пайки методом оплавления припоя.

Сквозной монтаж (THR)

Примеры применения

Винтовые клеммники для печатного монтажа широко распространены в промышленности, в частности приборостроении, производстве систем охраны и безопасности, автоматизации промышленности, телефонном и коммутационном оборудовании, навигационном оборудовании, в средствах радиосвязи и многих других отраслях. Ниже приведены некоторые примеры установки клеммников:

1) Клеммники WJ350 на релейной плате 2) Клеммники WJ332J на штырьевой площадке в модуле системы пожарной сигнализации 3) Многоярусные клеммники WJE3K500 в искробезопасной мультиплексорной системе 4) Угловые клеммники WJ129R и WJ301R в модуле системы защиты от протечек

Сертификация изделий клеммного типа

Клеммная продукция, в т.ч. клеммники на печатную плату подлежат обязательной сертификации по международным и российским стандартам.

• Основным сертифицирующим органом клеммной продукции является Международная электротехническая комиссия (IEC). Она устанавливает стандарты и правила производства и эксплуатации клеммников и проводит их сертификацию. Причем проверка касается не только самих изделий, но также оборудования и сырья, из которого оно произведено. Проверка проходит в 3 этапа, по итогам выдается сертификат соответствия IEC
• Сертификат лаборатории по стандартизации и сертификации в области техники безопасности (UL), который в частности определяет огнеупорность и термостойкость клеммника.
• Евразийское соответствие (EAC) — сертификат (знак соответствия), свидетельствующий о том, что продукция прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что она соответствует требованиям всех распространяющихся на данную продукцию технических регламентов.
• Сертификаты менеджмента качества (ISO9001:2008, 9001:2004, OHSAS 18001)
• C 1.07.2016 Обязательным для всех производителей является соответствие директиве ROHS (ограничение содержания вредных веществ в изделиях)
• С января 2014 года обязательным для реализации в РФ является также сертификат соответствия техническом регламенту таможенного союза на низковольтное оборудование (ТР ТС 004/2011 «О безопасности низковольтного оборудования»).

1) Измерительный цифорвой тест клемм 2) тестирование клемм на влагостойкость и соляной туман 3) температурный тест (Wanjie Electronic)

Производители клеммной продукции

Phoenix Contact

Крупнейший производитель клеммников для соединения проводов, на Din рейку и интерфейсных модулей. Штаб-квартира расположена в Германии — городе Бломберг. Флагман и главный новатор в мире клеммной продукции. Линейка клемм на печатную плату является одной из основных, носит название COMBICON, насчитывает более 200 видов клемм.

Высокий ценовой сегмент.

Серия клемм на плату «COMBICON», Phoenix Contact

Weidmüller

Крупный производитель систем автоматизации и промышленных соединений. Компания выпускает широкий ассортимент промышленной продукции, клеммники на печатную плату (серия OMNIMATE Signal) не являются основной линейкой и насчитывает около 150 моделей, в основном винтовые.

Высокий ценовой сегмент.

Серия клемм на плату «OMNIMATE», Weidmuller

Wiealnd

История этой Немецкой компании насчитывает более 100 лет. WIELAND выпускает широкий ассортимент продукции для промышленной автоматизации, клеммы на печатную (серия  WIECON) плату занимают 10% от общей номенклатуры. Основной упор сделан в сторону винтовых и разъемных терминальных блоков.

Высокий ценовой сегмент.

Серия клемм на плату «WIECON», Wieland

Dinkle Enteprise

Крупный Китайский производитель клеммных блоков для различного применения. Один из первопроходцев на ниве копирования западных клеммных брендов. Клеммные блоки на печатную плату являются одной из основных линеек — около 300 моделей. В России появился в середине 90-х и быстро захватил определенную долю отечественных потребителей клеммной продукции за счет низких цен и приемлемого качества. С ростом популярности бренда — цена на клеммы начала расти.

Средний ценовой сегмент.

Degson Electronic

Китайский производитель клеммных блоков на печатную плату, Din Рейку, для соединения проводов. Линейка почти полностью повторяет  Dinkle Enteprise, но есть собственные разработки. Degson пришел на Российский рынок после Dinkle, но получил большее признание и популярность в промышленном сегменте.

Средний ценовой сегмент.

Wanjie Electronic

Молодой (дата основания — 1992 г.) узкоспециализированный производитель клеммников на печатную плату ( 96% всего ассортимента) На российский рынок компания вышла в 2012 году, предложив качественные аналоги Западных и уже Китайских клеммников на печатную плату по более низкой цене, таким образом начав 2 волну снижения цен на терминальные разъемы, в т.ч. винтовые клеммные блоки на печатную плату.

Низкий ценовой сегмент.

Винтовые клеммники на печатную плату, Wanjie Electronic

По материалам «Винтовые клеммники на плату. Комплексный обзор», Технологии в электронной промышленности №5, 08.08.2016

klemmnik.com

www.elec.ru

Винтовые клеммные колодки ТМ ПЕРЕДОВИК

При монтаже электропроводки самой основной задачей является создание надёжного уверенного электрического контакта в местах соединения проводов, и подключения к электрическому оборудованию. Существует несколько способов обеспечить такие надёжные контакты. Одним из самых простых и доступных, даже для не имеющих опыта потребителей, является использование соединительных клеммников.

Профессиональные электрики и домашние мастера, чаще всего применяют эти колодки при монтаже проводки для освещения и розеточных групп. С их помощью соединяют провода в распределительных коробках, используют для наращивания (удлинения) проводов и кабелей, подключают световые приборы и прочее оборудование.

Осуществлять монтаж и демонтаж с использованием соединительных клеммных колодок легко и удобно. Из инструментов, Вам понадобятся только обычная прямая (шлицевая) отвёртка соответствующего размера для фиксации проводов, и обычный нож для зачистки изоляции провода и отделения нужного количества пар клемм. Естественно для снятия изоляции с проводов, удобней использовать специально предназначенный для этого съёмник изоляции, но в случаях небольших объёмах работ, можно обойтись и простым ножом.

Из очевидных преимуществ использования вышеупомянутых клеммников, можно выделить возможность устанавливать надёжный электрический контакт между проводниками разных не только размеров, но и материалов. Можно рассчитывать на уверенное соединение медных и алюминиевых проводов, не опасаясь электроэрозии (окисления в результате химической реакции поверхности разнородных металлов, ведущей к перегревам соединений, и исчезновению электрического контакта). Так как при крепление в латунной гильзе клеммной колодки, монтируемые провода не соприкасаются между собой.

Возможны также уверенные соединения и скрутки проводов (скрученные между собой два и более провода), достаточно всего лишь подобрать соответствующий диаметр отверстия гильзы винтового соединения клеммной колодки. Таким образом, для выбора требуемого Вам клеммника, достаточно знать только сечение наиболее толстого провода, или суммарное сечение проводов в скрутке, которые Вы планируете заводить в клеммную колодку. Если Вам проще ориентироваться по диаметру провода, а не по его сечению — соотношение сечения и диаметров Вы можете найти в таблице с указаниями размеров и технических характеристик колодок ТМ ПЕРЕДОВИК (внизу страницы).

Стоит ещё отметить, что клеммники такого вида предназначены для использования одножильных проводов. Такое ограничение объясняется особенностью крепления провода винтовым соединением. Провод, заведённый в гильзу, фиксируется зажимным винтом, который может передавить и разрушить тонкие жилы многожильного провода. Однако описанное выше ограничение можно обойти — опрессовав многожильный провод втулочным наконечником.

Для предотвращения возможного передавливания и разрушения проводов (в том числе и одножильных, т.к. медь и алюминий довольно мягкие металлы, которые легко передавить), при фиксации в клеммных колодках, можно руководствоваться следующей рекомендацией. Проворачивайте зажимной винт без усилий до момента пока он не прижмёт провод к нижней части гильзы, и затем проверните винт отвёрткой ещё на ¼ оборота с усилием. Этого будет достаточно для фиксации провода без его разрушения, и обеспечения надёжного уверенного контакта. Проверить механическую прочность соединения, можно с небольшим усилием потянув его обратно из клеммной колодки. Надёжно зафиксированный и неповреждённый провод, останется на своём месте.

Изолирующий корпус клеммных колодок ТМ ПЕРЕДОВИК, выполнен из первичного сырья — полиэтилена PA66, обладающего высоким диэлектрическим свойством, устойчивого к воздействию агрессивной внешней среды, не горючего. Рабочий температурный режим от -25 до +80 градусов С. Корпус имеет монтажные отверстия, расположенные между парами клемм, предназначенные для фиксации клеммных колодок болтами или шурупами к любым поверхностям. Каждая соединительная колодка ТМ ПЕРЕДОВИК в базовой комплектации имеет корпус с 12 парами клемм. При необходимости, лишние пары можно легко отрезать обычным ножом или кусачками.

Контактная гильза с винтовым зажимом выполнена из латуни, и имеет скруглённую форму в месте фиксации провода, обеспечивающую увеличенную площадь соприкосновения, что позволяет гарантировано получить наиболее надёжный электрический контакт.

Соединительные клеммные колодки ТМ ПЕРЕДОВИК рассчитаны на работу в сети переменного тока с номинальным напряжением 220-230 В, и частотой 50 Гц. Расчёт силы тока зависит от размера колодки, он представлен в самом правом столбике приведённой ниже таблице

Таблица технических характеристик Винтовых клеммных колодок ТМ ПЕРЕДОВИК



Артикул	Наименование	L, мм	W, мм	H, мм	A, мм	B, мм	Сечение, мм2	Диаметр, мм	Сила тока, А	Длина снятия изоляции, мм
30007	Клеммная колодка п/э 12*4мм (10 шт/уп)	93	16	12	6	8	4	2,26	3	6
30008	Клеммная колодка п/э 12*6мм (10 шт/уп)	128	20	15,5	7	10	6	2,76	6	8
30009	Клеммная колодка п/э 12*10мм (10 шт/уп)	134	22	17,7	8	11	10	3,57	30	9
30010	Клеммная колодка п/э 12*16мм (10 шт/уп)	163	26	20,5	10	14	16	4,51	40	10
30005	Клеммная колодка п/э 12*25мм (10 шт/уп)	192	30	26	13	16	25	5,64	60	12
30006	Клеммная колодка п/э 12*35мм (10 шт/уп)	235	39	35	14	18	35	6,68	80	16



free-nrg.ru
