Каковы основные характеристики транзистора IRF730. Какие области применения у этого полевого транзистора. Как правильно подключать и использовать IRF730 в электронных схемах. На что обратить внимание при выборе аналогов IRF730.

Основные параметры и особенности транзистора IRF730

IRF730 — это N-канальный силовой MOSFET транзистор, широко используемый в импульсных источниках питания, преобразователях напряжения, драйверах двигателей и других силовых приложениях. Рассмотрим его ключевые характеристики:

• Максимальное напряжение сток-исток: 400 В
• Максимальный постоянный ток стока: 5.5 А
• Сопротивление канала в открытом состоянии: 1.0 Ом
• Максимальная рассеиваемая мощность: 74 Вт
• Корпус: TO-220AB

Какие преимущества дают эти параметры? Высокое напряжение пробоя 400 В позволяет использовать IRF730 в высоковольтных схемах. Низкое сопротивление открытого канала обеспечивает малые потери при коммутации больших токов. Мощность 74 Вт дает возможность работы с значительными нагрузками.

Области применения транзистора IRF730

Благодаря своим характеристикам, IRF730 находит применение во многих областях силовой электроники:

• Импульсные источники питания
• DC-DC преобразователи
• Инверторы
• Драйверы электродвигателей
• Системы управления освещением
• Зарядные устройства

Почему IRF730 так популярен в этих приложениях? Его способность выдерживать высокие напряжения и быстро переключаться делает его идеальным для импульсных схем. Низкие потери позволяют создавать эффективные преобразователи энергии.

Особенности подключения и использования IRF730

При работе с IRF730 важно учитывать некоторые нюансы:

1. Правильная ориентация выводов: сток (D), затвор (G), исток (S)
2. Использование теплоотвода при работе с большими токами
3. Защита затвора от перенапряжений
4. Ограничение скорости нарастания напряжения на затворе

Как правильно подключить IRF730 в схему? Сток подключается к нагрузке, исток — к общему проводу, а на затвор подается управляющее напряжение. При этом важно не превышать максимально допустимое напряжение затвор-исток в 20 В.

Выбор аналогов транзистора IRF730

При подборе замены IRF730 следует обратить внимание на следующие параметры:

• Максимальное напряжение сток-исток (не менее 400 В)
• Максимальный ток стока (не менее 5.5 А)
• Сопротивление открытого канала (близкое к 1.0 Ом)
• Тип корпуса (совместимый с TO-220AB)

Какие транзисторы могут заменить IRF730? Хорошими аналогами являются IRF740, IRFB4227, STF11NK50Z. При выборе замены важно сравнить все ключевые параметры, чтобы обеспечить корректную работу схемы.

Тестирование и проверка работоспособности IRF730

Для оценки состояния транзистора IRF730 можно провести несколько простых тестов:

1. Измерение сопротивления между затвором и истоком (должно быть очень высоким)
2. Проверка проводимости перехода сток-исток при замкнутом затворе на исток
3. Измерение тока утечки стока при высоком напряжении на стоке

Как провести более детальную проверку IRF730? Для этого потребуется специальный тестер полевых транзисторов, позволяющий измерить пороговое напряжение, крутизну характеристики и другие параметры.

Типовые схемы включения IRF730

Рассмотрим несколько базовых схем с использованием IRF730:

1. Ключевой режим: транзистор работает как управляемый выключатель
2. Понижающий DC-DC преобразователь: IRF730 коммутирует ток индуктивности
3. Мостовая схема: четыре IRF730 образуют H-мост для управления двигателем

Какие особенности нужно учесть при разработке схем с IRF730? Важно обеспечить надежное управление затвором, защиту от перенапряжений и эффективный теплоотвод при работе с большими токами.

Сравнение IRF730 с другими MOSFET транзисторами

Сопоставим характеристики IRF730 с некоторыми популярными MOSFET:

• IRF530: меньшее напряжение (100 В), но больший ток (14 А)
• IRF740: схожие параметры, но немного больший ток (10 А)
• IRF830: более высокое напряжение (500 В), но меньший ток (4.5 А)

В чем преимущества IRF730 перед аналогами? Он обеспечивает оптимальный баланс между напряжением, током и сопротивлением канала, что делает его универсальным выбором для многих приложений.

Рекомендации по монтажу и эксплуатации IRF730

Для обеспечения надежной работы IRF730 следует соблюдать ряд правил:

1. Использовать качественный теплоотвод при работе с токами более 2-3 А
2. Применять защитные диоды для предотвращения пробоя затвора
3. Ограничивать скорость нарастания напряжения на затворе резистором 10-100 Ом
4. Не допускать превышения максимальной температуры перехода (175°C)

Как правильно припаять IRF730 к плате? Рекомендуется использовать низкотемпературный припой и не перегревать выводы транзистора при пайке. Время пайки не должно превышать 3-5 секунд.

IRF730 является надежным и универсальным MOSFET транзистором, широко применяемым в силовой электронике. Его высокое рабочее напряжение, низкое сопротивление канала и хорошая теплоотдача делают его отличным выбором для многих приложений. При правильном применении и соблюдении рекомендаций по эксплуатации, IRF730 обеспечивает стабильную и эффективную работу электронных устройств.

ТРАНЗИСТОР IRF730

Цоколевка транзистора IRF730

Характеристики транзистора IRF730

• Корпус —TO-220AB
• Напряжение пробоя сток-исток400 В
• Максимальное напряжение затвора20 В
• Сопротивление в открытом состоянии1.0 мОм
• Ток стока5.5 А
• Заряд затвора38.0 нКл
• Рассеиваемая мощность74.0 Вт
• КП730, КП752А

Аналоги транзистора IRF730







---





Цоколевка транзистора IRF530







Характеристики транзистора IRF530



• Корпус —TO-220AB
• Напряжение пробоя сток-исток100 В
• Максимальное напряжение затвора20 В
• Сопротивление в открытом состоянии0.16 мОм
• Ток стока14.0 А
• Заряд затвора26.0 нКл
• Рассеиваемая мощность88.0 Вт
• КП530, КП745А



Аналоги транзистора IRF530







ПРОВЕРКА ПОЛЕВЫХ И MOSFET ТРАНЗИСТОРОВ

Существует несколько разных способов проверки полевых и Mosfet транзисторов. Например такой:

1. Проверить сопротивление между затвором — истоком (З-И) и затвором — стоком (З-С). Оно должно быть бесконечно большим.

2. Соединить затвор с истоком. В этом случае переход исток — сток (И-С) должен прозваниваться как диод (исключение для транзисторов, имеющих встроенную защиту от пробоя — стабилитрон с определенным напряжением открывания).

Характерной неисправностью полевых и Mosfet транзисторов является короткое замыкание З-И и З-С.

Другим способом является использование двух омметров. Первый включается для измерения между И-С, второй — между И-З. Второй омметр должен иметь высокое входное сопротивление — около 20 МОм и напряжение на выводах не менее 5 В. При подключении второго омметра в прямой полярности транзистор откроется (первый омметр покажет сопротивление близкое к нулю), при изменении полярности на противоположную транзистор закроется. Недостаток этого способа — требования к напряжению на выводах второго омметра. Естественно, цифровой мультиметр для этих целей не подходит. Это ограничивает применение такого способа проверки.

Еще один способ похож на второй. Сначала кратковременно соединяют между собой выводы З-И для того, чтобы снять имеющийся на затворе заряд. Далее к выводам И-С подключают омметр. Берут батарейку напряжением 9 В и кратковременно подключают ее плюсом к затвору, а минусом — к истоку. Транзистор откроется и будет открыт некоторое время после отключения батарейки за счет сохранения заряда. Большинство полевых и Mosfet транзисторов открывается при напряжении З-И около 2 В.

При тестировании полевых транзисторов следует соблюдать особую осторожность, чтобы не вывести его из строя статическим электричеством.

< Предыдущая		Следующая >

bsh1.ru

ТРАНЗИСТОР IRF730

Цоколевка транзистора IRF730

Характеристики транзистора IRF730

• Корпус —TO-220AB
• Напряжение пробоя сток-исток400 В
• Максимальное напряжение затвора20 В
• Сопротивление в открытом состоянии1.0 мОм
• Ток стока5.5 А
• Заряд затвора38.0 нКл
• Рассеиваемая мощность74.0 Вт
• КП730, КП752А

Аналоги транзистора IRF730







---





Цоколевка транзистора IRF530







Характеристики транзистора IRF530



• Корпус —TO-220AB
• Напряжение пробоя сток-исток100 В
• Максимальное напряжение затвора20 В
• Сопротивление в открытом состоянии0.16 мОм
• Ток стока14.0 А
• Заряд затвора26.0 нКл
• Рассеиваемая мощность88.0 Вт
• КП530, КП745А



Аналоги транзистора IRF530







ПРОВЕРКА ПОЛЕВЫХ И MOSFET ТРАНЗИСТОРОВ

Существует несколько разных способов проверки полевых и Mosfet транзисторов. Например такой:

1. Проверить сопротивление между затвором — истоком (З-И) и затвором — стоком (З-С). Оно должно быть бесконечно большим.

2. Соединить затвор с истоком. В этом случае переход исток — сток (И-С) должен прозваниваться как диод (исключение для транзисторов, имеющих встроенную защиту от пробоя — стабилитрон с определенным напряжением открывания).

Характерной неисправностью полевых и Mosfet транзисторов является короткое замыкание З-И и З-С.

Другим способом является использование двух омметров. Первый включается для измерения между И-С, второй — между И-З. Второй омметр должен иметь высокое входное сопротивление — около 20 МОм и напряжение на выводах не менее 5 В. При подключении второго омметра в прямой полярности транзистор откроется (первый омметр покажет сопротивление близкое к нулю), при изменении полярности на противоположную транзистор закроется. Недостаток этого способа — требования к напряжению на выводах второго омметра. Естественно, цифровой мультиметр для этих целей не подходит. Это ограничивает применение такого способа проверки.

Еще один способ похож на второй. Сначала кратковременно соединяют между собой выводы З-И для того, чтобы снять имеющийся на затворе заряд. Далее к выводам И-С подключают омметр. Берут батарейку напряжением 9 В и кратковременно подключают ее плюсом к затвору, а минусом — к истоку. Транзистор откроется и будет открыт некоторое время после отключения батарейки за счет сохранения заряда. Большинство полевых и Mosfet транзисторов открывается при напряжении З-И около 2 В.

При тестировании полевых транзисторов следует соблюдать особую осторожность, чтобы не вывести его из строя статическим электричеством.

< Предыдущая		Следующая >

bsh1.ru

Бесплатная доставка 10 шт. IRF730A IRF730B FHP730 TO 220/TO 220F 5.5A 400 В n ch MOSFET транзистор

Добро пожаловать в SHENZHEN SACOH ELECTRONIC CO., LTD, приятно познакомиться с вами!

Веб-сайт нашей компании:Https://sacoh.aliexpress.com/

Примечание: Если вы не можете найти электронные компоненты, которые вы задали в нашем магазине, пожалуйста, свяжитесь с нашим торговым менеджером, мы можем помочь вам найти все из них.(Больше количества может подтвердить, чтобы получить лучшую цену)

Контактная информация:

Менеджер по продажам: Andy Cai Телефон: + 86 18929373753/+ 86 755 2361 5237

Хармий CaiТел: + 86 18823950047/по номеру + 86 755 2361 5237

Так же можете обратиться через следующие приложения TradeManager учетную запись: Cnsacoh



Детали оплаты:

1.T/T;

2.Western Union;

3.Условное депонирование Alibaba;

4.Paypal;

5. Свяжитесь с нами для получения других способов оплаты.



Детали доставки

1. Мы отправим товары после получения оплаты;
2. Мы можем отправить вамUPS/DHL/TNT/EMS/FedEx и так далее. Пожалуйста, свяжитесь с нами напрямую, и мы будем использовать ваши предпочтительные способы. Для стран и регионов, где EMS не могут доставить товар, пожалуйста, выберите другие способы доставки;
3. Товары будут отправлены в ближайшее время, с1-3 рабочих дня;
4. Мы не несем ответственности за несчастные случаи, задержки или другие вопросы, которые являются ответственностью службы доставки;
5. Любые импортные сборы или сборы оплачиваются покупателем.



Детали возврата и замены:

1. Мы представляем все реальные новости о качестве клиенту;

2.30 дней гарантииПредставлено для неоригинальных частей;

3. Если у вас возникнут какие-либо проблемы, пожалуйста, сообщите нам как можно скорее;

4. Если товары должны быть возвращены, пожалуйста, сохраняйте первоначальное состояние, без свинца на булавках;



Примечание:

1. Наличие товара на складе в зависимости от продаж. Все детали, указанные в таблице, новые и неиспользованные и находятся в оригинальной заводской упаковке, если не указано.
2.Перед размещением заказа повторно проверить расценки.
3. Мы зависим от удовлетворенности наших клиентов для достижения успеха. Поэтому ваши отзывы очень важны для нас.



Наши преимущества

1. Прямая поставка с фабрики, может проектировать, изготовлять в соответствии с требованиями клиентов.

2. Конкурентное ценовое преимущество помогает сэкономить ваши затраты на покупку иВаш Драгоценные Время.

3. Богатый запас может удовлетворить срочные требования, быстрая доставка поддерживается. И поддержка небольших заказов.

4.Более 5 лет оптом и в розницуБизнес позволяет нам накопить большой опыт в области электронных компонентов;
5. Мы можем контролировать и обнаруживать качество, чтобы убедиться в

Высокое качество для вас;
6. Обслуживание клиентов будет улучшено в нашей повседневной работе.
7. Отправить все реальные новости об электронных деталях-это наш принцип работы;
8. Быть вашим надежным поставщиком в Шэньчжэне из Китая-наша цель.

SHENZHEN SACOH ELECTRONIC CO., LTD находится в Шэньчжэнь-хуацян роуд-крупнейший торговый центр электронных компонентов в Азии. Профессиональные продажи:Вся серия электронных компонентов.

Наша компания была основана в 2008 году, компания имеетВосемь лет опытаВо внешней торговле для всех слоев жизни, чтобы обеспечить профессиональную поддержку бизнеса электронных компонентов, через неослабные усилия и развития, уже имеют определенный размер и прочность, теперь имеет превосходную команду обслуживания продаж, с отличным качеством обслуживания, профессиональным и строгим обслуживанием для различных групп пользователей с более эффективным, Более быстрое и качественное обслуживание электронных компонентов.

Наш основной бизнес включает:Транзистор, диод, модуль, IC, реле, кварцевый генератор, конденсатор, резистор, светодиод, оптопара, предохранитель, индуктор, переключатель. … И так далее.

«One-Stop»Электронные компоненты, поддерживающие бизнес. Поддержка формы BOM. И мы можем помочь вам найти больше электронных компонентов, просто свяжитесь с нами.

24-часовой Услуги: Вы можете заказать как Поддержка различных регионов, разные разницы во времени по закупкам личными пожеланиями клиента насчет доставки компании 24-часовой уполномоченный в службу поддержки клиентов, и обеспечиваем свободную дистанционной поддержки, поддержка по телефону.

Наша цель: стать глазами всех клиентов наиболее удовлетворены распределением электрических компонентов и поддержки бизнеса, мы считаем, что с вашей поддержкой мы будем лучше.



УпаковкаДетали:



1. Оригинальная Заводская герметичная упаковка со стандартными типами:Трубка, лоток, лента и катушка, коробка, упаковка для пакетов. Пожалуйста, дайте нам знать, если у вас есть какие-либо особые требования.

2. Все товары упакованы в блистерный пакет и пенопласт для надежной защиты.



Налоги на импорт/пошлины:

1.Ввозные пошлины, налоги и другие сборыВ случае, если товар не входит в стоимость товара. Эти сборы оплачиваются покупателем.

2. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут перед покупкой.

3. Пожалуйста, подтвердите подробную информацию, напишите в накладной, или как описать детали, и т. Д.



Отзывы детали:

1. Поскольку ваши отзывы очень важны для нашего развития, мы искренне приглашаем вас оставитьПоложительные отзывыДля нас, если вы удовлетворены нашими продуктами и услугами.

2. Наша программа оставит вам те же отзывы после того, как вы получите положительные отзывы.

3. Пожалуйста, свяжитесь с нами, прежде чем оставитьNeutaral и негативные отзывы, Мы постараемся сделать все возможное, чтобы решить проблемы. Большое спасибо!







ru.aliexpress.com

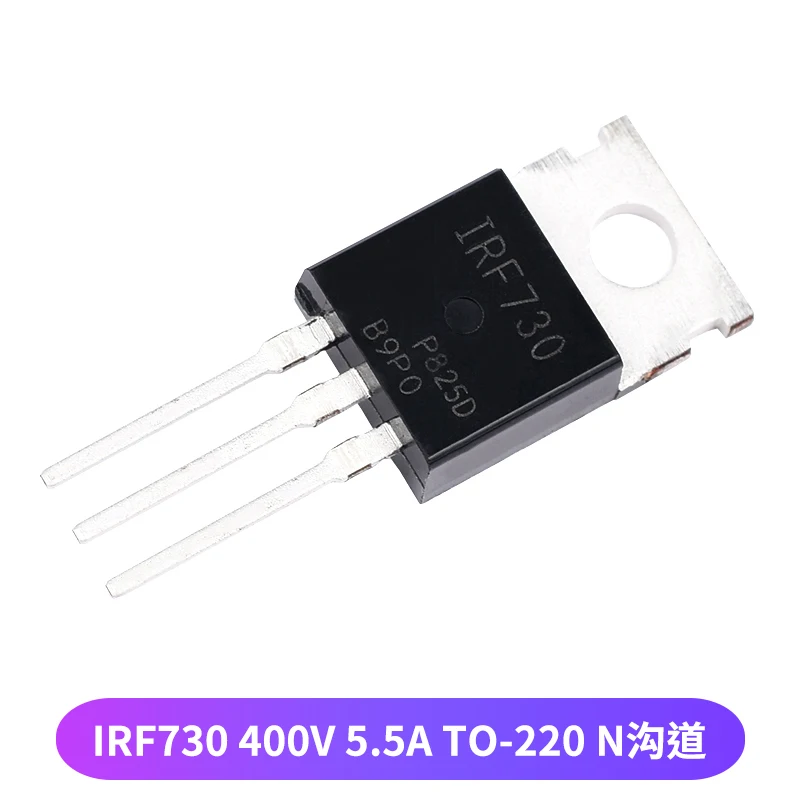

10 шт. IRF730PBF IRF730 220 TO220 220 транзистор|mosfet n-ch|400 volt|n-ch mosfet
