Как расшифровать маркировку конденсаторов. Какие бывают виды маркировки конденсаторов. Что означают цифры и буквы на корпусе конденсатора. Как определить емкость конденсатора по маркировке. Какую информацию содержит цветовая маркировка конденсаторов.

Содержание

Основные виды маркировки конденсаторов

Маркировка конденсаторов бывает нескольких видов:

  • Цифровая маркировка
  • Буквенно-цифровая маркировка
  • Цветовая маркировка
  • Маркировка SMD-компонентов

Каждый вид маркировки имеет свои особенности и правила расшифровки. Рассмотрим их подробнее.

Цифровая маркировка конденсаторов

Цифровая маркировка — самый распространенный способ обозначения параметров конденсаторов. Она может состоять из 3 или 4 цифр.

Трехзначная цифровая маркировка

При трехзначной маркировке:

  • Первые две цифры — значение емкости
  • Третья цифра — множитель (количество нулей)

Например, маркировка «104» означает:

  • 10 — значение емкости
  • 4 — четыре нуля

Итого: 100000 пФ = 100 нФ = 0.1 мкФ


Как рассчитать емкость конденсатора по трехзначной маркировке?

Чтобы рассчитать емкость конденсатора по трехзначной маркировке, нужно:

  1. Взять первые две цифры
  2. Умножить их на 10 в степени, равной третьей цифре

Полученное значение будет емкостью в пикофарадах (пФ).

Например, для маркировки «225»:

  • 22 * 10^5 = 2200000 пФ = 2.2 мкФ

Буквенно-цифровая маркировка конденсаторов

Буквенно-цифровая маркировка часто используется для обозначения емкости электролитических конденсаторов. В этом случае буквы обозначают единицы измерения:

  • p или pF — пикофарады
  • n или nF — нанофарады
  • μ или uF — микрофарады

Например:

  • 100n — 100 нанофарад
  • 10μ — 10 микрофарад
  • 470p — 470 пикофарад

Как расшифровать буквенно-цифровую маркировку конденсаторов?

Чтобы правильно расшифровать буквенно-цифровую маркировку:

  1. Определите числовое значение
  2. Определите единицу измерения по букве
  3. При необходимости переведите в нужные единицы

Например, маркировка «4μ7» означает 4.7 микрофарад.

Цветовая маркировка конденсаторов

Цветовая маркировка конденсаторов похожа на маркировку резисторов. Она состоит из нескольких цветных полос, каждая из которых несет определенную информацию.


Что означают цвета в маркировке конденсаторов?

Значение цветов в маркировке конденсаторов:

  • Черный — 0
  • Коричневый — 1
  • Красный — 2
  • Оранжевый — 3
  • Желтый — 4
  • Зеленый — 5
  • Синий — 6
  • Фиолетовый — 7
  • Серый — 8
  • Белый — 9

Обычно используется 4-полосная система маркировки:

  1. Первые две полосы — значение емкости
  2. Третья полоса — множитель
  3. Четвертая полоса — допуск

Как расшифровать цветовую маркировку конденсаторов?

Чтобы расшифровать цветовую маркировку конденсатора:

  1. Определите значение первых двух полос по таблице цветов
  2. Умножьте полученное число на 10 в степени, соответствующей цвету третьей полосы
  3. По цвету четвертой полосы определите допуск

Например, красная-красная-оранжевая-золотая маркировка означает:

  • 22 * 10^3 = 22000 пФ = 22 нФ
  • Допуск ±5%

Маркировка SMD-конденсаторов

SMD-конденсаторы (Surface Mounted Device) имеют особую систему маркировки из-за своих малых размеров.

Какие особенности имеет маркировка SMD-конденсаторов?

Особенности маркировки SMD-конденсаторов:

  • Часто используется буквенно-цифровой код
  • Маркировка может состоять из 2-3 символов
  • Первые символы обозначают емкость, последний — множитель

Например, маркировка «104» на SMD-конденсаторе означает 100000 пФ = 100 нФ = 0.1 мкФ.


Как расшифровать маркировку SMD-конденсаторов?

Для расшифровки маркировки SMD-конденсаторов:

  1. Определите числовое значение первых символов
  2. Умножьте его на 10 в степени, равной последнему символу

Например, маркировка «225»:

  • 22 * 10^5 = 2200000 пФ = 2.2 мкФ

Как определить емкость конденсатора без маркировки?

Если на конденсаторе отсутствует маркировка, определить его емкость можно несколькими способами:

  1. С помощью мультиметра с функцией измерения емкости
  2. Использовать специальный прибор — измеритель емкости
  3. Собрать простую схему для измерения емкости на основе таймера 555

Самый простой и точный способ — использование мультиметра или специализированного прибора.

Какую еще информацию содержит маркировка конденсаторов?

Кроме емкости, маркировка конденсаторов может содержать следующую информацию:

  • Рабочее напряжение
  • Допуск (точность емкости)
  • Температурный коэффициент
  • Полярность (для электролитических конденсаторов)
  • Дата производства

Эта дополнительная информация помогает правильно подобрать конденсатор для конкретной схемы.


Как правильно читать маркировку полярных конденсаторов?

Полярные конденсаторы (например, электролитические) требуют особого внимания при расшифровке маркировки:

  1. Определите положительный и отрицательный выводы. Обычно отрицательный вывод маркируется полосой или знаком «-«
  2. Найдите значение емкости. Оно часто указывается в микрофарадах (μF)
  3. Определите рабочее напряжение. Оно указывается после емкости, часто с буквой «V»

Например, маркировка «100μF 16V» означает конденсатор емкостью 100 микрофарад и рабочим напряжением 16 вольт.


Серия ga3 (Murata)

Murata

Общие характеристики

РазделКерамические конденсаторы
Рабочая температура

Документация на серию ga3

  • найти ga3.pdf

    Товары серии ga3

    НаименованиеiУпаковкаЁмкостьДопускДиэлектрикМонтажНапряжение
    GA342A1XGD100JW31L (MUR)



    		 —
    GA342A1XGD120JW31L (MUR)



    		 —
    GA342A1XGD150JW31L (MUR)



    		 —
    GA342A1XGD180JW31L (MUR)



    		 —
    GA342A1XGD220JW31L (MUR)



    		 —
    GA342A1XGD270JW31L (MUR)



    		 —
    GA342A1XGD330JW31L (MUR)



    		 —
    GA342A1XGD390JW31L (MUR)



    		 —
    GA342A1XGD470JW31L (MUR)



    		 —
    GA342A1XGD560JW31L (MUR)



    		 1 шт—
    GA342A1XGD680JW31L (MUR)



    		 —
    GA342A1XGD820JW31L (MUR)



    		 —
    GA342A1XGF100JW31L (MUR)



    		 —
    GA342A1XGF120JW31L (MUR)



    		 —
    GA342A1XGF150JW31L (MUR)



    		 —
    GA342A1XGF180JW31L (MUR)



    		 —
    GA342A1XGF220JW31L (MUR)



    		 —
    GA342A1XGF270JW31L (MUR)



    		 —
    GA342A1XGF330JW31L (MUR)



    		 1 шт—
    GA342A1XGF390JW31L (MUR)



    		 —
    GA342A1XGF470JW31L (MUR)



    		 —
    GA342A1XGF560JW31L (MUR)



    		 —
    GA342A1XGF680JW31L (MUR)



    		 —
    GA342A1XGF820JW31L (MUR)



    		 —
    GA342D1XGD100JY02L (MUR)



    		 —
    GA342D1XGD120JY02L (MUR)



    		 —
    GA342D1XGD150JY02L (MUR)


    		—
    GA342D1XGD180JY02L (MUR)



    		 —
    GA342D1XGD220JY02L (MUR)



    		 —
    GA342D1XGD270JY02L (MUR)



    		 —
    GA342D1XGD330JY02L (MUR)



    		 —
    GA342D1XGD390JY02L (MUR)



    		 —
    GA342D1XGD470JY02L (MUR)



    		 —
    GA342D1XGD560JY02L (MUR)



    		 —
    GA342D1XGD680JY02L (MUR)



    		 —
    GA342D1XGD820JY02L (MUR)



    		 —
    GA342D1XGF100JY02L (MUR)



    		 —
    GA342D1XGF120JY02L (MUR)



    		 —
    GA342D1XGF150JY02L (MUR)



    		 —
    GA342D1XGF180JY02L (MUR)



    		 —
    GA342D1XGF220JY02L (MUR)



    		 —
    GA342D1XGF270JY02L (MUR)



    		 —
    GA342D1XGF330JY02L (MUR)



    		 —
    GA342D1XGF390JY02L (MUR)



    		 —
    GA342D1XGF470JY02L (MUR)



    		 —
    GA342D1XGF560JY02L (MUR)



    		 —
    GA342D1XGF680JY02L (MUR)



    		 —
    GA342D1XGF820JY02L (MUR)



    		 —
    GA342DR7GF102KW02L (MUR)



    		 в ленте 2000 шт—
    GA342DR7GF221KW02L (MUR)



    		 1 шт—
    GA342DR7GF331KW02K (MUR)



    		 —
    GA342DR7GF331KW02L (MUR)



    		 1 шт—
    GA342QR7GD101KW01K (MUR)



    		 —
    GA342QR7GD101KW01L (MUR)


    GA342QR7GD102KW01K (MUR)



    		 —
    GA342QR7GD102KW01L (MUR)



    		 в ленте 2000 шт
    GA342QR7GD151KW01L (MUR)


    GA342QR7GD152KW01K (MUR)



    		 —
    GA342QR7GD152KW01L (MUR)



    		 1 шт
    GA342QR7GD221KW01L (MUR)



    		 100 шт
    GA342QR7GD331KW01L (MUR)


    GA342QR7GD471KW01L (MUR)



    		 1 шт
    GA342QR7GD681KW01K (MUR)



    		 —
    GA342QR7GD681KW01L (MUR)



    		 в ленте 2000 шт
    GA342QR7GF101KW01K (MUR)



    		 —
    GA342QR7GF101KW01L (MUR)



    		 1 шт
    GA342QR7GF151KW01K (MUR)



    		 —
    GA342QR7GF151KW01L (MUR)



    		 150 шт
    GA342QR7GF471KW01K (MUR)



    		 —
    GA342QR7GF471KW01L (MUR)



    		 1 шт
    GA342QR7GF681KW01K (MUR)



    		 —
    GA342QR7GF681KW01L (MUR)



    		 1 шт
    GA343DR7GD472KW01K (MUR)



    		 —
    GA343DR7GD472KW01L (MUR)



    		 1 шт
    GA343QR7GD182KW01L (MUR)


    GA343QR7GD222KW01K (MUR)



    		 —
    GA343QR7GD222KW01L (MUR)



    		 в ленте 1000 шт
    GA352QR7GF101KW31L (MUR)



    		 1 шт—
    GA352QR7GF102KW01K (MUR)



    		 —
    GA352QR7GF102KW01L (MUR)



    		 в ленте 1000 шт
    GA352QR7GF151KW31L (MUR)



    		 —
    GA352QR7GF152KW01K (MUR)



    		 —
    GA352QR7GF152KW01L (MUR)



    		 1 шт
    GA352QR7GF221KW31K (MUR)



    		 —
    GA352QR7GF221KW31L (MUR)



    		 10 шт
    GA352QR7GF331KW31L (MUR)



    		 1 шт—
    GA352QR7GF471KW01K (MUR)



    		 —
    GA352QR7GF471KW01L (MUR)



    		 в ленте 1000 шт
    GA352QR7GF681KW01L (MUR)



    		 1 шт
    GA355DR7GB103KY02L (MUR)



    		 1 шт
    GA355DR7GB153KY02L (MUR)


    GA355DR7GB223KW01K (MUR)



    		 —
    GA355DR7GB223KW01L (MUR)



    		 в ленте 1000 шт
    GA355DR7GB223KY02L (MUR)



    		 в ленте 1000 шт
    GA355DR7GC101KY02L (MUR)


    GA355DR7GC102KY02L (MUR)



    		 в ленте 1000 шт
    GA355DR7GC151KY02L (MUR)


    GA355DR7GC152KY02L (MUR)


    GA355DR7GC221KY02L (MUR)



    		 в ленте 1000 шт
    GA355DR7GC222KY02L (MUR)



    		 1 шт

    Узнайте, как маркируются конденсаторы на схемах: маркировка конденсаторов

    Содержание

    • Нестандартная цветная маркировка импортных резисторов
    • Цифровая маркировка
    • Маркировка SMD компонентов
    • Маркировка
    • Кодовая маркировка
    • Кодовая маркировка, дополнение
    • Цветовая маркировка отечественных радиоэлементов
    • Пробои танталовых конденсаторов
    • Маркировка конденсаторов импортного производства
    • Обозначение конденсатора на схемах
    • Основные параметры танталовых конденсаторов
    • Виды конденсаторов

    Нестандартная цветная маркировка импортных резисторов

    Определить электрическое сопротивление резистора по цветам поможет типовая методика. Как правило, собственные нормативы производители создают на базе международной публикации 62IEC. Однако для исключения ошибок рекомендуется применять «фирменный» декодер. Получить необходимую информацию можно на официальном сайте соответствующей компании.

    Маркировка зарубежных изделий

    Для полноты обзора необходимо рассмотреть модификации пассивных элементов, которые предназначены для автоматизированного монтажа на поверхности печатной платы (SMD). Эти резисторы создают в прямоугольном корпусе с относительно крупной видимой гранью. Такие площадки подходят для нанесения цифровой и буквенной информации, поэтому цветовую маркировку не используют.

    Маркировка SMD резисторов

    Первыми цифрами обозначают основу номинала. Последней – степень множителя с основанием «10». Надпись «482» обозначает 48 * 102 = 4,8 кОм. Распиновку и дополнительную информацию можно получить на официальном сайте производителя.

    Цифровая маркировка

    Цифровая маркировка ставится на корпусах малого размера. Обычно используется три или четыре цифры, но можно встретить и пять, на специализированных деталях. Три и четыре включают в себя номинал и множитель.

    Три цифры

    Три цифры в маркировке конденсаторов — это ёмкость и множитель. Первые две — это номинал, а последняя — степень в которую надо возвести. Например, маркировка цифры 225 обозначает — 22 ёмкость, третья цифра 5, это множитель. Итого 22*105 — в микрофарадах результат 2,2 мкФ.

    Множитель 9 используется при обозначении ёмкости менее 10 пФ. Например, 209, ёмкость составит 2 пФ.

    Рассмотрим ещё один пример маркировки конденсаторов из трёх цифр — 104. И снова, ёмкость 10, степень — 4. Это значит, что номинал этого конденсатора 10*104, что составляет 100000 пФ или 100 нФ или 0,1 мкФ.

    МаркировкаЕмкость в микрофарадах (мкФ)Емкость в нанофарадах (нФ)Емкость в пикофарадах (пФ)
    1090,0000010,0011,0
    1590,00000150,00151,5
    2290,00000220,00222,2
    3390,00000330,00333,3
    4790,00000470,00474,7
    6890,00000680,00686,8
    1000,000010,0110
    1500,0000150,01515
    2200,0000220,02222
    3300,0000330,03333
    4700,0000470,04747
    6800,0000680,06868
    1010,00010,1100
    1510,000150,15150
    2210,000220,22220
    3310,000330,33330
    4710,000470,47470
    6810,000680,68680
    1020,00111000
    1520,00151,51500
    2220,00222,22200
    3320,00333,33300
    4720,00474,74700
    6820,00686,86800
    1030,011010000
    1530,0151515000
    2230,0222222000
    3330,0333333000
    4730,0474747000
    6830,0686868000
    1040,1100100000
    1540,15150150000
    2240,22220220000
    3340,33330330000
    4740,47470470000
    6840,68680680000
    1051,010001000000

    Маркировка SMD компонентов

    SMD компоненты для поверхностного монтажа имеют очень малые размеры, поэтому для них разработана сокращенная буквенно-цифровая кодировка. Буква означает значение емкости в пикофарадах, цифра – множитель в виде степени десяти, например G4 – 1.8*105 пикофарад (180 nF). Если спереди две буквы, то первая означает производителя компонента или рабочее напряжение.


    Маркировка SMD

    Электролитические конденсаторы SMD могут иметь на корпусе значение основного параметра в виде десятичной дроби, где вместо точки может быть вставлен символ μ (напряжение обозначается буквой V (5V5 – 5.5 вольт) или могут иметь кодированное значение, зависящее от производителя. Положительный вывод обозначается полосой на корпусе.

    Маркировка конденсаторов имеет большое число вариантов. Особенно этим отличаются импортные конденсаторы. Часто можно встретить малогабаритные элементы, которые вовсе не имеют каких-либо обозначений. Определить параметры можно только непосредственным измерением или, глядя на обозначение конденсаторов на электрической схеме. Произведенные разными фирмами радиоэлементы могут иметь схожие обозначения, но различные параметры. Здесь расшифровка обозначений должна базироваться на том, какой производитель выпускает преимущественное количество подобных элементов в конкретном устройстве.

    Маркировка

    Если взглянуть на схему, отечественные компоненты отмечаются с набором характеристик:

    • ёмкость,
    • номинальное напряжение,
    • дата выпуска,
    • расположение маркировки на корпусе,
    • цветовая маркировка отечественных радиоэлементов.

    Важно разбираться в показателях, уметь расшифровывать аббревиатуры. Таким образом, получится точно определить тип конденсатора

    Маркировка отечественных радиоэлементов

    Ёмкость

    Емкость конденсатора измеряется в фарадах (Ф), микрофарадах (мкФ) или пикофарадах (пФ) и прописываться рядом со значком элемента. На схемах учитывается постоянный, переменный, саморегулирующийся параметр. Номинальная емкость дублируется на корпусе конденсатора. Так, на элементе могут указываться обозначения:

    • 5П1 — 5,1 пФ.
    • h2 — 100 пФ.
    • 1Н — 1000 пФ.

    Номинальная емкость

    Номинальное напряжение

    Показатель номинального напряжения измеряется в вольтах, регулируется ГОСТом 9665 — 77. Если взглянуть на схему, встречается надпись С1 100В. В данном случае говорится о номинальном напряжении в 100 вольт. Таким образом, определяется электролитическая прочность компонента. Специалист способен рассчитать толщину диэлектрика, учитывая прочие факторы.

    Номинальное напряжение

    Зная показатель напряжения сети, открывается представление о сфере использования элемента. Если не учитывать данный параметр, конденсатор может не справится с возложенной на него нагрузкой. Весь секрет заключается в типе используемой обкладки. Также в расчет берутся рабочие температуры.

    Дата выпуска

    Если присмотреться к элементам, в конце маркировки оказывается 4 цифры. Они показывают год, а также месяц изготовления элемента. К примеру, на конденсаторе может быть указано «9608». Из этого следует, что элемент изготовлен в 1996 году, в августе месяце. Правила нанесения маркировки прописаны в ГОСТе 30668-2000.

    Маркировки по ГОСТу 30668-2000

    Расположение маркировки на корпусе

    Чтобы быстро отыскать необходимую информацию на корпусе конденсатора, маркировка находится на передней стороне. Если рассмотреть плёночный компонент, либо другой тип, регламент четко прописан в ГОСТе и дублируется в технических инструкциях. Производитель обязательно использует цветовые индикаторы полосками. и цифровые обозначения.

    Цветовая маркировка отечественных радиоэлементов

    По цветовой маркировке можно узнать информацию о множителе, номинальной емкости и даже рабочей температуре.

    • Золотистый цвет (указывает на низкий параметр множителя — 0.01 допуск составляет не более 5%).
    • Серебристый (множитель 0.1, показатель допуска не больше 10%).
    • Чёрный (множитель 1, допуск 20%).
    • Коричневый (указывает на емкость 1 мкФ, множитель равняется 10, а допуск не более 1%).
    • Красный (говорит о номинальной емкости 2 пф, множитель составлять 10 в квадрате, допуск около 2%).
    • Оранжевый (это элемент с ёмкостью 3 пф, множитель 10 в третьей степени).
    • Жёлтый цвет (элементы с емкостью 4 пф, множитель у них 10 в четвёртой степени).
    • Зелёный цвет (элементы с множителем 10 в пятой степени, показатель 4 пф)
    • Голубой цвет (на 6 пф, множитель 10 в 6 степени, отклонения 0.25 процентов).
    • Фиолетовый (допуск от 0.1 процентов, параметр множителя 10 в седьмой степени, а емкость 7 пФ).
    • Серый (допуск 0.05 процентов, ёмкость 8 пф, множитель — 10 в восьмой степени).
    • Белый (элемент на 9 пф, множитель 10 в девятой степени).

    Цвета конденсаторов

    Маркировка конденсаторов импортного производства

    Рассматривая маркировку импортных конденсаторов, необходимо понимать, что первые цифры показывают емкости. Далее следует количество нолей и потом показателя ЕТК. Ниже указывается допустимое рабочее напряжение, к примеру, взять электролитический конденсатор с ёмкостью 100 пф, на нём будет обозначение «100n». Также прописывается допустимое напряжение, например, 120 вольт.

    Выше подробно расписаны типы конденсаторов. Каждый из элементов имеет определённое обозначение на схеме. Чтобы разбираться в них, стоит изучить таблицу со значениями и цветами.

    Кодовая маркировка

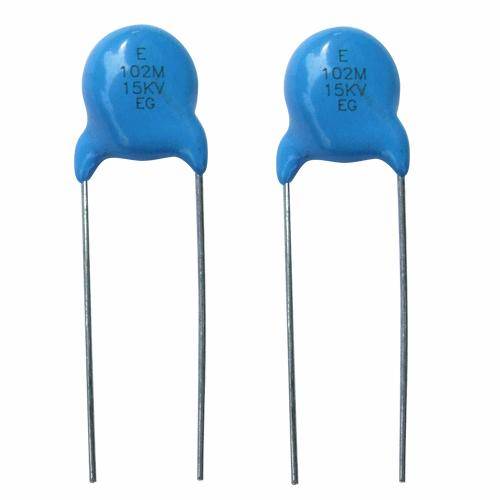

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    1. Кодировка тремя цифрами

    Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пФ.

    Таблица 1

    * Иногда последний ноль не указывают.

    2. Кодировка четырьмя цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).

    Таблица 2

    4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    Кодовая маркировка, дополнение

    В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

    А. Маркировка 3 цифрами

    Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

    КодЕмкостьЕмкостьЕмкость
    1091,00,0010,000001
    1591,50,00150,000001
    2292,20,00220,000001
    3393,30,00330,000001
    4794,70,00470,000001
    6896,80,00680,000001
    100*100,010,00001
    150150,0150,000015
    220220,0220,000022
    330330,0330,000033
    470470,0470,000047
    680680,0680,000068
    1011000,10,0001
    1511500,150,00015
    2212200,220,00022
    3313300,330,00033
    4714700,470,00047
    6816800,680,00068
    10210001,00,001
    15215001,50,0015
    22222002,20,0022
    33233003,30,0033
    47247004,70,0047
    68268006,80,0068
    10310000100,01
    15315000150,015
    22322000220,022
    33333000330,033
    47347000470,047
    68368000680,068
    1041000001000,1
    1541500001500,15
    2242200002200,22
    3343300003300,33
    4744700004700,47
    6846800006800,68
    105100000010001,0

    * Иногда последний ноль не указывают.

    В. Маркировка 4 цифрами

    Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

    КодЕмкостьЕмкостьЕмкость
    16221620016,20,0162
    47534750004750,475

    С. Маркировка емкости в микрофарадах

    Вместо десятичной точки может ставиться буква R.

    КодЕмкость
    R10,1
    R470,47
    11,0
    4R74,7
    1010
    100100

    D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

    КодЕмкость
    p100,1 пФ
    Ip51,5 пФ
    332p332 пФ
    1НО или 1nО1,0 нФ
    15Н или 15n15 нФ
    33h3 или 33n233,2 нФ
    590H или 590n590 нФ
    m150,15мкФ
    1m51,5 мкФ
    33m233,2 мкФ
    330m330 мкФ
    1mO1 мФ или 1000 мкФ
    10m10 мФ

    Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

    Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

    А. Маркировка 2 или 3 символами

    Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

    КодЕмкостьНапряжение
    А61,016/35
    А7104
    АА71010
    АЕ71510
    AJ62,210
    AJ72210
    AN63,310
    AN73310
    AS64,710
    AW66,810
    СА71016
    СЕ61,516
    СЕ71516
    CJ62,216
    CN63,316
    CS64,716
    CW66,816
    DA61,020
    DA71020
    DE61,520
    DJ62,220
    DN63,320
    DS64,720
    DW66,820
    Е61,510/25
    ЕА61,025
    ЕЕ61,525
    EJ62,225
    EN63,325
    ES64,725
    EW50,6825
    GA7104
    GE7154
    GJ7224
    GN7334
    GS64,74
    GS7474
    GW66,84
    GW7684
    J62,26,3/7/20
    JA7106,3/7
    JE7156,3/7
    JJ7226,3/7
    JN63,36,3/7
    JN7336,3/7
    JS64,76,3/7
    JS7476,3/7
    JW66,86,3/7
    N50,3335
    N63,34/16
    S50,4725/35
    VA61,035
    VE61,535
    VJ62,235
    VN63,335
    VS50,4735
    VW50,6835
    W50,6820/35

    В. Маркировка 4 символами

    Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

    С. Маркировка в две строки

    Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

    Цветовая маркировка отечественных радиоэлементов

    Цветовая маркировка заземляющих проводников

    С распространением линий автоматического монтажа нашла применение цветовая маркировка конденсаторов. Наибольшее распространение получила четырехцветная маркировка при помощи цветных полос.

    Первые две полосы означают номинальную емкость в пикофарадах и множитель, третья полоса – допустимое отклонение, четвертая – номинальное напряжение. Например, на корпусе имеется желтая, голубая, зеленая и фиолетовая полосы. Следовательно, элемент имеет такие характеристики: емкость – 22*106 пикофарад (22 μF), допустимое отклонение от номинала – ±5%, номинальное напряжение – 50 В.


    Цветовая маркировка

    Первая цветная полоса (в данном случае, которая имеет желтый цвет) делается более широкой или располагается ближе к одному из выводов. Также следует ориентироваться по цвету крайних полос. Такой цвет, как серебряный, золотой и черный, не может быть первым, поскольку обозначает множитель или ТКЕ.

    Пробои танталовых конденсаторов

    При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник. Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.

    Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.

    Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.

    Маркировка конденсаторов импортного производства

    На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

    Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

    Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

    Цветовая маркировка импортных конденсаторов

    Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

    Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну

    Обозначение конденсатора на схемах

    В отличие от постоянных резисторов, которые в большинстве своем похожи на бочонок с двумя выводами, постоянные конденсаторы бывают самых разных форм и размеров. Но разделить их можно на две группы, – полярные и неполярные. Разница в том, что у полярного конденсатора есть плюс и минус и подключать в схему его нужно с учетом полярности.

    А у неполярного конденсатора выводы равнозначны. На рисунке 1 показаны обозначения конденсаторов, А – неполярный, Б – полярный. В -переменный, Г – подстроечный.

    Рис. 1. Обозначение конденсаторов на принципиальных схемах.

    Кроме емкости, выраженной, чаще всего в пикофарадах или микрофарадах (иногда и в нанофарадах), другим важным параметром является максимально допустимое напряжение. Если к обкладкам (выводам) конденсатора приложить напряжение выше этой величины может произойти пробой изолятора и конденсатор выйдет из строя.

    Если говорят что «конденсатор на 250V», это значит, что на конденсатор нельзя подавать напряжение больше 250V. Меньше -пожалуйста, начиная от нуля. Но больше этой величины, – ни в коем случае!

    Таким образом, у конденсатора есть два основных параметра, – емкость, выраженная 8 десятичных долях Фарады (микрофарады, нанофарады, пикофарады), и максимальное напряжение, выраженное в Вольтах.

    На схемах значение емкости обычно пишут 8 пикофарадах (р, pF, пФ) и микрофарадах (pF, м, мкФ). 1 мкФ = 1000000 пФ. Но встречаются обозначения и в нанофарадах (nF, п) обычно на зарубежных схемах. 1nF = 1000pF. Бывает что на схемах буква, обозначающая кратную приставку используется как децимальная запятая, например, 1500 р = 1,5n = 1N5 или 1n5.

    На многих схемах зарубежной аппаратуры встречается замена греческой буквы «р» на латинскую «и». То есть, 10 микрофарад у них будет так: «10uF». Возможно, это связано с отсутствием греческого шрифта в программе с помощью которой нарисована схема.

    Основные параметры танталовых конденсаторов

    Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:

    • Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
    • Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
    • Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
    • Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.

    Виды конденсаторов

    Конденсатор — это две металлические пластины, разделённые диэлектриком. Различают их по типу диэлектрика, материалу корпуса и способу производства пластин. Есть такие типы конденсаторов:

    • Бумажные. Пластины в нём — металлическая фольга, а диэлектрик — специальная бумага. Запаиваются они обычно в металлический корпус, так как прочностью не отличаются. Нормально себя ведут как в низкочастотных цепях, так и в высокочастотных.

    • Металлобумажные. Отличаются тем, что на бумагу нанесено металлическое напыление. Они более надёжны, при одинаковых  размерах с бумажными имеют большую ёмкость.

    • Электролитические. На металлическую фольгу (тантал или алюминий) наносится оксид, который и выполняет роль диэлектрика. Второй слой диэлектрика — электролит. Он может быть сухим или жидким. Обычно электролитическими называют с жидким электролитом. Электролитические конденсаторы практически всегда поляризованы. И при их подключении, обязательно соблюдать полярность. В противном случае они просто выйдут из строя. Бывают такие подвиды:

    • Твердотельные или полимерные. В них диэлектрик — полимер. Это относительно новый тип конденсаторов. Они более устойчивы к температуре (как высокой, так и к низкой), имеют маленький ток утечки, низкое эквивалентное сопротивление и большой импульсный ток. Ими можно заменять электролитические аналоги, так как они более стабильны.

    • Плёночные. Ещё один из новых видов конденсаторов. Между металлическими пластинами проложена плёнка пластика. Это может быть поликарбонат, полиэстер, полипропилен и другие полимеры с диэлектрическими свойствами. Они более прочные механически, выдерживают высокие токи имея при этом очень малые токи утечки, стойки к пробою. Свойства отличные, но они имеют небольшую ёмкость. По совокупности характеристик обычно стоят в резонансных цепях (с возможным скачкообразным увеличением параметров).

    • Керамические. На керамическую основу наносится металлизированное напыление. Могут быть однослойными (малой ёмкости) и многослойными. Наиболее компактные конденсаторы, стойкие к механическим воздействиям. Но свойства керамических материалов сильно зависят от температуры, напряжения и частоты. Потому свойства керамических конденсаторов разные и зависят от вида использованной керамики. Для них также введена особая маркировка. Во-первых, потому что имеют малые размеры, а во-вторых, потому что делают из различной керамики и имеют большие отличия в характеристиках.

    • Высокочастотные с воздушным диэлектриком. Это специальные конденсаторы, которые радиолюбителям не встречаются.

    Это все виды конденсаторов, которые можно встретить сейчас в продаже и на платах. Как видите, их немало и выглядят они совсем по-разному. Так как часть проблем с техникой связана с выходом их из строя, то неплохо было бы разбираться в их маркировке. Так уйдёт меньше времени на поиск замены.

    Tags: ip, автомат, бра, вид, дом, е, емкость, замена, знак, измерение, импульсный, как, конденсатор, кт, маркировка, монтаж, мощность, напряжение, номинал, переменный, полоска, полярность, постоянный, правило, принцип, провод, производитель, пуск, р, работа, размер, расчет, расшифровка, резистор, резонанс, ряд, система, сопротивление, схема, тип, ток, ук, эффект

    Керамические чип конденсаторы типоразмера 1206 и 1210 емкость маркировка технические характеристики

    • Каталог
    •  >
    • SMD конденсаторы
    •  >
    • Керамические чип конденсаторы
    •  >
    • Керамические чип конденсаторы 1206
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    NPO 27пФ ±10% 2кВ 1206N270J202
    NPO 220пФ ± 5% 2кB 1206N221J202
    NPO 100пФ ± 5% 2кB 1206N101J202
    X7R 1000пФ ±10% 500В 1206B102K501
    X7R 1000пФ ±20% 2кВ 1206B102M202
    X7R 2200пФ +10% 500В 1206B222K501
    X7R 2200пФ +10% 1000В 1206B222K102
    X7R 3300пФ +10% 500В 1206B332K501
    X7R 4700пФ +10% 500В 1206B472K501
    X7R 4700пФ +10% 1000В 1206B472K102
    X7R 6800пФ +10% 500В 1206B682K501
    X7R 0,01мкФ ±10% 500В 1206B103K501
    X7R 0,01мкФ ±10% 1кВ 1206B103K102
    X7R 0,022мкФ ±10% 500В 1206B1223K501
    X7R 0,033мкФ ±10% 500В 1206B333K501
    X7R 0,047мкФ ±10% 500В 1206B370K501
    X7R 0,1мкФ ±10% 100В 1206B104K101
    X7R 0,1мкФ ±10% 200В 1206B104K201
    X7R 0,1мкФ ±10% 250В 1206B104K251
    X7R 0,22мкФ ±10% 100В 1206B224K101
    X7R 0,33мкФ ±10% 100В 1206B334K101
    X7R 0,47мкФ ±10% 100В 1206B474K101
    X7R 0,68мкФ ±10% 100В 1206B684K101
    X7R 1мкФ ±10% 50В 1206B105K50
    X7R 1мкФ ±10% 50В TCC1206X7R105K500HT
    X7R 1мкФ ±10% 100В 1206B105K100V
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    X7R 1мкФ ±10% 100В TCC1206X7R105K101HT
    X7R 2,2мкФ ±10% 50В CL31B225KBHNNNE
    X7R 2,2мкФ ±10% 50В GRM31CR71h325KA88L
    X7R 2,2мкФ ±10% 50В CC1206KKX7R9BB225
    X5R 2,2мкФ ±10% 100В CL31A225KC9LNNC
    X5R 4,7мкФ +10% 50В CL31A475KBHNNNE
    X7R 4,7мкФ +10% 50В 1206B475K50
    X5R 10мкФ ±10% 25В  CL31A106KAHNNNE
    X5R 10мкФ ±10% 35В GMK316BJ106KL-T
    X5R 10мкФ ±10% 35В CM316X5R106K35AT
    X5R 10мкФ ±20% 50В CL31A106KBHNNNE
    X5R 22мкФ ±10% 16В EMK316BJ226KL-T
    X5R 22мкФ ±10% 16В CS3216X5R226K160NRI
    X5R 22мкФ ±10% 25В CL31A226KAHNNNE
    X7R 22мкФ ±10% 25В CL31A226KAHNNNE
    X5R 47мкФ ±20% 10В 1206X476M100CT
    X5R 47мкФ ±20% 10В CL31A476KPHNNNE
    X5R 47мкФ ±20% 16В FS31B476M160EPG
    X5R 47мкФ ±20% 16В EMK316BBJ476ML-T
    X5R 47мкФ ±10% 16В CL31A476KOHNNNE
    X5R 47мкФ ±20% 16В GRM31CR61C476ME44L
    X5R 47мкФ ±10% 25В CL31A476KAHNNNE
    X5R 47мкФ ±10% 25В GRM31CR61E476ME44L
    X5R 100мкФ ±20% 6,3В CL31A107KQHNNNE
    Цены в формате  . pdf,  .xls
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    Y5V 0,068мкФ ±20% 50В 1206F683M50
    Y5V 2,2мкФ ±20% 25В 1206F225M25
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    Y5V 10мкФ ±20% 10В 1206F106M10
    Y5V 22мкФ ±20% 10В C3216Y5V1A226ZT
    Цены в формате  . pdf,  .xls

    Керамические чип конденсаторы 1210 для поверхностного монтажа SMD
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    X7R 0,22мкФ ±10% 250В 1210B224K251CT
    X7R 0,47мкФ ±10% 250В 1210B474K251
    X7R 1,5мкФ ±10% 100В 1210B155K101
    X7R 2,2мкФ ±10% 25В 1210B225K25
    X7R 2,2мкФ ±10% 100В 1210B225K101
    X7R 4,7мкФ ±10% 10В 1210B475K100
    X7R 4,7мкФ ±10% 100В 1210B475K101
    X7R 4,7мкФ ±10% 100В HMK325BJ475KN-TE
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    X5R 4,7мкФ ±10% 100В CL32B475KCVZW6E
    X5R 10мкФ ±10% 35В GRM32ER6YA106KA12L
    X7R 10мкФ ±10% 50В CL32B106KBJNNNE
    X5R 10мкФ ±20% 50В UMK325BJ106MM-T
    X5R 22мкФ ±10% 25В CL32A226KAJNNNE
    X5R 47мкФ ±10% 16В CL32A476KOJNNNE
    X5R 47мкФ ±10% 16В EMK325BJ476KM-P
    X5R 100мкФ ±20% 10В CL32A107KPVNNNE
    Цены в формате  . pdf,  .xls
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    Y5V 22мкФ ±20% 16В EMK325F225ZN-T
    Диэлектрик Номинал  и маркировкаСкладЗаказ
    Y5V 47мкФ ±20% 10В C3225Y5V1A476ZT
    Цены в формате  . pdf,  .xls
    Упаковка: В блистр-ленте на катушке диаметром 180 мм по 4000 штук конденсаторов для поверхностного монтажа типоразмера 1206 и 1210.

    Размеры керамических конденсаторов типоразмера 1206 и 1210
    ТипоразмерL (мм)W (мм)H min (мм)H max (мм)a min (мм)
    12063,2 ±0,21,6 ±0,20,71,250,7 ±0,25
    12103,2 ±0,32,6 ±0,251,01,250,3

    В типоразмерах 1206 и 1210 представлены номиналы начиная с 0,1 мкф 100В. Применение меньших номиналов в данных типоразмерах нецелесообразно ввиду их более высокой цены по сравнению с более миниатюрными типоразмерами. В настоящий момент наиболее распространёнными на отечественном рынке являются керамические конденсаторы 0603 для ручного и автоматического монтажа и чип конденсаторы 0603, 0402 для автоматического монтажа. В цепях блокировки используются самый миниатюрный типоразмер конденсаторов 0201. Многослойные керамические конденсаторы 0805 удобны для макетирования. Типоразмеры 1206 и 1210 широко используются в качестве замены танталовых и иных полярных конденсаторов большой емкости, для использования в электрических схемах, где требуется рабочее напряжение 100В и выше используются высоковольтные конденсаторы.

    Технические характеристики и маркировка керамических чип конденсаторов 1206,1210 производитель Walsin

    Технические характеристики и маркировка керамических чип конденсаторов AVX/KYOCERA

    Технические характеристики и маркировка керамических чип конденсаторов EPCOS (NPO диэлектрик)

    Технические характеристики и маркировка керамических чип конденсаторов EPCOS (X7R диэлектрик)

    Технические характеристики и маркировка керамических чип конденсаторов KEMET

    Технические характеристики и маркировка керамических чип конденсаторов KOA

    Технические характеристики и маркировка керамических чип конденсаторов MURATA

    Технические характеристики и маркировка керамических чип конденсаторов Panasonic

    Технические характеристики и маркировка керамических чип конденсаторов SAMSUNG

    Технические характеристики и маркировка керамических чип конденсаторов TDK

    Технические характеристики и маркировка керамических чип конденсаторов TAIYO YUDEN

    Технические характеристики и маркировка керамических чип конденсаторов VISHAY

    Технические характеристики и маркировка керамических чип конденсаторов YAGEO

    Производитель — AVX/KYOCERA, EPCOS, KEMET, KOA, MURATA, PANASONIC, SAMSUNG, TDK, TAIYO YUDEN, VISHAY, YAGEO.

    Корзина

    Корзина пуста

    Логин:
    Пароль:
    Регистрация Забыли свой пароль?

    Новые поступления

    Датчик магнитного поля на эффекте Холла в SOT23

    Самовосстанавливающиеся предохранители на ток 0.75А и 1A в типоразмере 0805

    Герметичные тактовые кнопки

    Cкидка для ИП, 21%
    Малогабаритные алюминиевые приборные корпуса со склада

    Тактовые кнопки со встроенным LED

    Кварцевые резонаторы 3225

    RGB светодиоды WS2812B-B

    Все поступления

    Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

    Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

    Керамический конденсатор как определить номинал

    Маркировка конденсаторов

    Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с резисторами, она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

    Как маркируются большие конденсаторы

    Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

    При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

    Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

    Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

    В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).

    При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

    При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

    При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

    Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

    Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.

    Расшифровка маркировки конденсаторов

    Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.

    Обозначение цифр

    Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.

    Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 10 3 = 45000.

    Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.

    После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10 -12 . Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10 -6 . Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.

    Обозначение букв

    После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.

    При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.

    Маркировка керамических конденсаторов

    Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.

    Смешанная буквенно-цифровая маркировка

    Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -30 0 C, X = -55 0 C. Второй цифровой символ – это максимальная температура.

    Цифры соответствуют следующим показателям: 2 – 45 0 С, 4 – 65 0 С, 5 – 85 0 С, 6 – 105 0 С, 7 – 125 0 С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.

    Прочие маркировки

    Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

    В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

    Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

    Источник: electric-220.ru

    Как определить емкость конденсатора?

    Основной характеристикой конденсатора является его емкость. Очень часто замеры емкости требуется проводить в электролитическом конденсаторе. В отличие от керамических и оксидных конденсаторов, которые редко выходят из строя (разве что в результате пробоя диэлектрика), электролитическим деталям свойственна потеря ёмкости из-за высыхания электролита. Поскольку работа электронных схем сильно зависит от емкостных характеристик, то необходимо знать, как определить емкость конденсатора.

    Существуют разные способы определения ёмкости:

    • по кодовой или цветной маркировке деталей;
    • с помощью измерительных приборов;
    • с использованием формулы.

    Измерить емкость проще всего с помощью измерителя C и ESR. Для этого контакты измерительных щупов подсоединяют к выводам конденсатора, соблюдая полярность электролитических деталей. При этом результаты измерений выводятся на дисплей. (Рисунок 1). Радиолюбители, которым часто приходится делать измерения, приобретают такой прибор или изготавливают его самостоятельно.

    Рис. 1. Измерение ёмкости с помощью измерителя C и ESR

    С использованием мультиметра и формул

    Если в вашем распоряжении есть мультиметр с функцией измерения параметра «Cx», то измерить ёмкость конденсатора довольно просто: следует переключить прибор в режим «Сх», после чего выбрать оптимальный диапазон измерения, соответствующий параметрам конденсатора. Ножки конденсатора вставляем в соответствующее гнездо (соблюдая полярность подключения) и считываем его параметры.

    Режим «Сх» в мультиметре

    Менее точно можно определить ёмкость с помощью тестера, у которого нет режима «Сх». Для этого потребуется источник питания, к которому подключают конденсатор по простой схеме (рис. 2).

    Рис. 2. Схема подключения конденсатора

    Алгоритм измерения следующий:

    1. Измерьте напряжение источника питания щупами контактов измерительного прибора.
    2. Образуйте RC-цепочку с конденсатором и выводами резистора номиналом 1 – 10 кОм.
    3. Закоротите выводы конденсатора и подключите RC-цепочку к источнику питания.
    4. Замерьте напряжение образованной цепи с помощью мультиметра.
    5. Если напряжение изменилось, необходимо подогнать его до значения, близкого к тому, которое вы получили на выходе источника питания.
    6. Вычислите 95% от полученного значения. Запишите показатели измерений.
    7. Возьмите секундомер и включите его одновременно с убиранием закоротки.
    8. Как только мультиметр покажет значение напряжения, которое вы вычислили (95%), остановите секундомер.
    9. По формуле С = t/3R, где t – время падения напряжения, вычисляем ёмкость конденсатора в фарадах, если единицы измерения сопротивление резистора выразили в омах, а время в секундах.

    Рис. 3. Измерение с помощью тестера. Проверка

    Подчеркнём ещё раз, что точность измерения ёмкости данным способом не слишком высока, но определить работоспособность радиоэлемента на основании такого измерения вполне возможно. Некоторые узлы электронных приборов исправно работают, если есть небольшие отклонения от номинальных емкостей, главное, чтобы не было электрического пробоя.

    Таким же методом можно вычислить параметры керамического радиоэлемента. Для этого необходимо подключить RC-цепочку через трансформатор и подать переменное напряжение. Значение ёмкости в данном случае определяем по формуле: C = 0.5*π*f*Xc , где f – частота тока, а Xc – ёмкостное сопротивление.

    Осциллографом

    С приемлемой точностью можно определить ёмкость конденсатора с помощью цифрового или обычного электронного осциллографа. Принцип похож на метод измерения ёмкости тестером. Разница только в том, что не потребуется секундомер, так как с высокой точностью время зарядки конденсатора отображается на экране осциллографа. Если применить генератор частоты и последовательную RC-цепочку (рис. 4), то ёмкость можно рассчитать по простой формуле: C = UR / UC* ( 1 / 2*π*f*R ).

    Рис. 4. Простая схема

    Алгоритм вычисления простой:

    1. Подключите осциллограф к электрической схеме. При подключении щупов прибора к электролитам соблюдайте полярность электрического тока.
    2. Измерьте амплитуды напряжений на конденсаторе и на резисторе.
    3. Путём подстройки частоты генератора добивайтесь, чтобы значения амплитуд на обоих элементах сравнялись (хотя бы приблизительно).
    4. Подставьте полученные значения в формулу и вычислите ёмкость конденсатора.

    При измерении ёмкостей неполярных конденсаторов часто вместо RC-цепочки собирают мостовую схему с частотным генератором (показано на рис. 5), а также другие сборки. Сопротивления резисторов подбирают в зависимости от параметров номинальных напряжений измеряемых деталей. Ёмкость вычисляют из соотношения: r4 / Cx = r2 / C.

    Рисунок 5. Мостовая схема

    Гальванометром

    При наличии баллистического гальванометра также можно определить ёмкость конденсатора. Для этого используют формулу:

    C = α * Cq / U , где α – угол отклонения гальванометра, Cq – баллистическая постоянная прибора, U – показания гальванометра.

    Из-за падения сопротивления утечки ёмкость конденсаторов уменьшается. Энергия теряется вместе с током утечки.

    Описанные выше методики определения ёмкости позволяют определить исправность конденсаторов. Значительное отклонение от номиналов говорит, что конденсаторы неисправны. Пробитый электролитический радиоэлемент легко определяется путём измерения сопротивления. Если сопротивление стремится к 0 – изделие закорочено, а если к бесконечности – значит, есть обрыв.

    Следует опасаться сильного электрического разряда при подключениях щупов к большим электролитам. Они могут накапливать мощный электрический заряд от постоянного тока, который молниеносно высвобождается током разряда.

    По маркировке

    Напомним, что единицей емкости в системе СИ является фарада ( обозначается F или Ф). Это очень большая величина, поэтому на практике используются дольные величины:

    • миллифарады (mF, мФ ) = 10 -3 Ф;
    • микрофарады (µF, uF, mF, мкФ) = 10 -3 мФ = 10 -6 Ф;
    • нанофарады (nF, нФ) = 10 -3 мкФ =10 -9 Ф;
    • пикофарады (pF, mmF, uuF) = 1 пФ = 10 -3 нФ = 10 -12 Ф.

    Мы перечислили название единиц и их сокращённое обозначение потому, что они часто встречаются в маркировке крупных конденсаторов (см. рис. 6).

    Рис. 6. Маркировка крупных конденсаторов

    Обратите внимание на маркировку плоского конденсатора (второй сверху): после трёхзначной цифры стоит буква М. Данная буква не обозначает единицы измерения «мегафарад» – таких просто не существует. Буквами обозначены допуски, то есть, процент отклонения от ёмкости, обозначенной на корпусе. В нашем случае отклонение составляет 20% в любую сторону. Надпись 102М на большом корпусе можно было бы написать: 102 нФ ± 20%.

    Теперь расшифруем надпись на корпусе третьего изделия. 118 – 130 MFD обозначает, что перед нами конденсатор, ёмкость которого находится в пределах 118 – 130 микрофарад. В данном примере буква М уже обозначает «микро». FD – обозначает «фарады», сокращение английского слова «farad».

    На этом простом примере видно, какая большая путаница в маркировке. Особенно запутана кодовая маркировка, применяемая для крохотных конденсаторов. Дело в том, что можно встретить конденсаторы, маркировка которых выполнена старым способом и детали с современной кодировкой, в соответствии со стандартом EIA. Одни и те же символы можно по-разному интерпретировать.

    По стандарту EIA:

    1. Две цифры и одна буква. Цифры обозначают ёмкость, обычно в пикофарадах, а буква – допуски.
    2. Если буква стоит на первом или втором месте, то она обозначает либо десятичную запятую (символ R), либо указывает на название единицы измерения («p» – пикофарад, «n» – нанофарад, «u» – микрофарад). Например: 2R4 = 2.4 пФ; N52 = 0,52 нФ; 6u1 = 6,1 мкф.
    3. Маркировка тремя цифрами. В данном коде обращайте внимание на третью цифру. Если её значение от 0 до 6, то умножайте первые две на 10 в соответствующей степени. При этом 10 0 =1; 10 1 = 10; 10 2 = 100 и т. д. до 10 6 .

    Цифры от 7 до 9 указывают на показатель степени со знаком «минус»: 7 условно = 10 -3 ; 8 = 10 -2 ; 9 = 10 -1 .

    • 256 обозначает: 25× 10 5 = 2500 000 пФ = 2,5 мкФ;
    • 507 обозначает: 50 × 10 -3 = 50 000 пФ = 0, 05 мкФ.

    Возможна и такая надпись: «1B253». При расшифровке необходимо разбить код на две части – «1B» (значение напряжения) и 253 = 25 × 10 3 = 25 000 пФ = 0,025 мкФ.

    В кодовой маркировке используются прописные буквы латинского алфавита, указывающие допуски. Один пример мы рассмотрели, анализируя маркировку на рис. 6.

    Приводим полный список символов:

    • B = ± 0,1 пФ;
    • C = ± 0,25 пФ;
    • D = ± 0,5 пФ или ± 0,5% (если емкость превышает 10 пФ).
    • F = ± 1 пФ или ± 1% (если емкость превышает 10 пФ).
    • G = ± 2 пФ или ± 2% (для конденсаторов от 10 пФ»).
    • J = ± 5%.
    • K = ± 10%.
    • M = ± 20%.
    • Z = от –20% до + 80%.

    Изделия с кодовой маркировкой изображены на рис. 7.

    Рис. 7. Пример кодовой маркировки

    Если в кодировке отсутствует символ из приведённого выше списка, а стоит другая буква, то она может единицу измерения емкости.

    Важным параметром является его рабочее напряжение конденсатора. Но так как в данной статье мы ставим задачу по определению ёмкости, то пропустим описание маркировки напряжений.

    Отличить электролитический конденсатор от неполярного можно по наличию символа «+» или «–» на его корпусе.

    Цветовая маркировка

    Описывать значение каждого цвета не имеет смысла, так как это понятно из следующей таблицы (рис. 8):

    Рис. 8. Цветовая маркировка

    Запомнить символику кодовой и цветовой маркировки довольно трудно. Если вам не приходится постоянно заниматься подбором конденсаторов, то проще пользоваться справочниками или обратиться к информации, изложенной в данной статье.

    Источник: www.asutpp.ru

    Маркировка импортных и советских керамических конденсаторов

    Выбирая любой элемент при создании схемы, необходимо знать его маркировку. В отличие от резисторов, для обозначения конденсаторов используются более сложные коды. Чаще всего трудности возникают при подборе элементов малого размера. Каждый специалист, много работающему с этим типом устройств, должен знать маркировку керамических конденсаторов.

    Единицы емкости конденсаторов и их обозначение

    Для прочтения технических характеристик устройств необходимо обладать определенным набором знаний. В первую очередь речь идет о единицах измерения. Емкость принято определять в фарадах (Ф). Однако один фарад является слишком большим значением для используемых в технике электрических цепей. Таким образом, все номиналы устройств указаны чаще всего в следующих единицах:

    • Микрофарад — мкФ.
    • Нанофарад — нФ.
    • Пикофарад — пФ.

    Чтобы упростить задачу, были созданы таблицы номиналов конденсаторов.

    Маркировка наносится на корпус устройства. Хотя и встречаются некоторые особенности конструкции кода, ориентироваться стоит на единицы измерения. Некоторые обозначения могут быть нанесены прописными буквами, например, M. F. На практике это означает микрофарад (mF). Также можно встретить и маркировку FD — сокращение от слова «farad». В результате надпись mmfd советует одной пикофараде.

    На корпусах маленьких конденсаторов можно встретить надпись, содержащую число и букву, скажем, 300 m. На практике это означает 3 пикофарады. Встречаются устройства, на которые нанесены только цифры. Так маркировка «102», соответствует емкости в 1 нанофарад. На корпус также могут быть нанесены и предельные отклонения от номинальной емкости устройства. Данная информация окажется полезной в ситуации, когда в цепи должны использоваться конденсаторы с точным значением емкости.

    Если в коде не указан символ %, то необходимо обратить внимание на букву. Она может быть расположена отдельно либо сразу после показателя емкости устройства. Следующим шагом в расшифровке обозначений радиодеталей этого типа является их напряжение. Здесь также используется буквенно-цифровой код. Единицами измерения в данном случае является вольт. В ситуации, когда подобная информация не указана, устройство может быть использовано только в низковольтных схемах. Если устройство рассчитано на постоянный ток, то его нельзя применять в схемах с переменным.

    Следующим этапом является определение полярности конденсатора. С этим проблем возникнуть не должно, так как используются символы + и — около соответствующего вывода. Если они отсутствуют на корпусе устройства, то его можно подключать к любой клемме. Если размеры конденсатора малы, то полярность может обозначаться цветными полосами.

    Правила расшифровки маркировки

    Сначала разберемся с цифровой маркировкой конденсаторов. Ели устройство имеет маленькие размеры, то для указания емкости используется стандарт EIA. При наличии в коде только двух цифр, после которых следует буква, их значение соответствует номинальной емкости. Третья цифра в коде представляет собой множитель нуля. Если она находится в диапазоне от 0 до 6, то к первым двум цифрам необходимо добавить соответствующее количество нулей. Скажем, обозначение «463» равно 46*10 3 .

    Единицы измерения зависят от размеров устройства, и для маленьких это — пикофарады. В остальных случаях принято использовать микрофарады. Когда цифровое обозначение будет расшифровано, необходимо переходить к буквам. Когда они расположены в составе первых двух символов, то используется один из 2 способов:

    • Буква «R» заменяет запятую — надпись 3R2 соответствует емкости в 3,2 пикофарады.
    • Буква «р» используется в качестве десятичной запятой — р60 соответствует 0,6 пикофарадам. Буквы «n» и «m» выполняют аналогичную задачу, но соответствуют нано- и микрофараде.

    Когда может помочь онлайн-калькулятор

    Также может использоваться и смешанная маркировка конденсаторов, расшифровка которой проводится похожим образом. Однако первая буква в этом случае указывает на минимальную рабочую температуру элемента. Затем следует номинальная емкость устройства и показатели предельных отклонений. На совсем маленьких устройствах может быть нанесен цветовой код. В такой ситуации вам может помочь расшифровать маркировку конденсаторов калькулятор онлайн. Это позволит сэкономить массу времени.

    Другие виды маркировки

    Кроме описанных выше способов кодирования информации о конденсаторах, иногда встречаются и другие, если они были выпущены достаточно давно. В подобной ситуации стоит обратиться к соответствующей справочной литературе, чтобы сделать правильный выбор. В большинстве случаев вполне достаточно и рассмотренных выше вариантов. Советские конденсаторы маркируются аналогично импортным, но на них может быть использована кириллица для обозначения емкости.

    Источник: instrument.guru

    SDM конденсаторы без маркировки

    Очень многие начинающие радиолюбители сталкиваются с проблемой определения характеристик таких накопительных устройств, как смд конденсаторы. Имеющие небольшой размер и используемые при такой технологии установки, как поверхностный монтаж, эти компоненты многих печатных плат имеют маркировку, отличающуюся от той, которая используется у более крупных аналогов для сквозного монтажа. В данной статье будут рассмотрены основные виды данных радиодеталей, их обозначение и его расшифровка.

    Виды SMD-конденсаторов

    Все используемые для поверхностного монтажа накопительные устройства бывают трех основных видов: керамические, электролитические и танталовые.

    Электролитические

    Такие компоненты для поверхностного монтажа состоят из:

    • Алюминиевого цилиндрического корпуса, диаметром от 4 до 10 мм и высотой от 5,4 до 10,5 мм;
    • Двух обкладок из тонкой фольги, разделенных пропитанной электролитом бумагой и скрученных в небольшой рулончик;
    • Двух контактов (выводов), которые располагаются перпендикулярно осевой линии компонента. Так как электролитические смд накопители являются полярными, то к одному из контактов, обозначенному специальной полосой на торце корпуса, подключают отрицательный потенциал, ко второму – положительный.
    • Монтажной площадки, предназначенной для фиксации компонента на рабочей поверхности.

    Различные модели данных компонентов, имеющие номинал от 1 до 1000-150 мкФ, способны работать при напряжении от 4 до 1000 В.

    Керамические

    Наиболее часто применяемый керамический многослойный накопитель для поверхностного монтажа имеет следующее строение:

    • Керамическое тело – большое количество тонких слоев керамического диэлектрика;
    • Внутренние электроды – никелевые тонкие пластинки, расположенные между слоями керамического диэлектрика;
    • Торцевые контактные электроды – два вывода, к каждому из которых подключена половина внутренних электродов.

    В отличие от электролитических, такие компоненты имеют уплощенную прямоугольную форму, небольшие размеры (длина и ширина самых мелких радиодетали этого вида составляют всего 0,8 и 1,5-1,6 мм, соответственно). Однако, несмотря на небольшие размеры, такие смд компоненты могут работать при напряжении от 25 до 700-1000В, накапливая при этом заряд, величиной от 0,5-1,пФ до 3-3,3 мкФ.

    Танталовые

    Основными составными частями танталовых полярных накопительных смд устройств являются:

    • Анод – контакт, на который подается электрический ток с отрицательным потенциалом;
    • Катод – расположенный на противоположной стороне корпуса контакт, запитываемый положительным потенциалом;
    • Диэлектрик – слой не проводящего электрический ток материала, располагающегося между анодом и катодом;
    • Электролит – находящееся в жидком или твёрдом агрегатном состоянии, проводящее электрический ток вещество. Для предотвращения высыхания конденсатора чаще всего в качестве электролита используют гранулированный оксид марганца.
    • Диэлектрик – оксид тантала, которым покрыт располагающийся в корпусе гранулированный анод.

    Применяют такие небольшие по размерам накопительные устройства при рабочем напряжении от 6 до 32-35 В. Величина накапливаемого при этом заряда колеблется от 1 до 600-680 мкФ.

    Как определить номинал и напряжение

    Очень многие производители не указывают на своих изделиях такие основные для любого конденсатора характеристики, как рабочее напряжение и номинал (номинальная емкость).

    Определение номинала данных электронных компонентов производится следующими способами:

    • С помощью такого имеющего функцию измерения номинала контрольно-измерительного прибора, как мультиметр. Для измерения значения номинала контрольные щупы прибора подключают к специальным разъемам. Затем переключатель устанавливается на самый большой по значению предел измерения (в большинстве мультиметров это 200 мкФ). После этого щупы прикладывают к контактам конденсатора, спустя несколько секунд на дисплее прибора получают значение номинала накопительного устройства.

    Важно! Перед измерением емкости смд накопитель обязательно разряжают – оставшийся в обкладках заряд может повредить электронные схемы мультиметра.

    • С помощью специализированного измерительного прибора RLC.

    Для того чтобы узнать рабочее напряжение накопительного SMD устройства, пользуются следующей простой методикой:

    • При помощи мультиметра измеряют напряжение между выводами включенного в схему компонента;
    • Полученное значение умножают на 1,5.

    Рассчитанное таким способом рабочее напряжение будет примерным, более точное значение данной характеристики можно узнать из маркировочного кода конденсатора или его описания.

    Маркировка конденсаторов: расшифровка цифр и букв

    В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

    Маркировка керамических устройств

    Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

    Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

    Маркировка электролитических SMD накопителей

    Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

    • В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
    • В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

    • Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
    • Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

    Маркировка танталовых накопительных смд устройств

    Маркировка танталовых смд накопителей состоит из следующих частей:

    • Большой латинской буквы, указывающей на рабочее напряжение компонента;
    • Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

    Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

    Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод. Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

    Как маркируются большие конденсаторы

    Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

    На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

    На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

    Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

    Источник: amperof.ru

    Как расшифровать маркировку конденсатора и узнать его ёмкость?

    Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

    С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

    Зачем нужна маркировка?

    Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

    • данные о ёмкости конденсатора – главной характеристике элемента;
    • сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
    • данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
    • процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
    • дату выпуска.

    Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

    Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

    Маркировка отечественных конденсаторов

    Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

    Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

    Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

    • 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
    • 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
    • 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
    • 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

    Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

    В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

    Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

    Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

    Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

    Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

    Номинальное напряжение

    Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

    Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

    Дата выпуска

    Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

    “4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

    4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

    Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

    ГодКод
    1990A
    1991B
    1992C
    1993D
    1994E
    1995F
    1996H
    1997I
    1998K
    1999L
    2000M
    2001N
    2002P
    2003R
    2004S
    2005T
    2006U
    2007V
    2008W
    2009X
    2010A
    2011B
    2012C
    2013D
    2014E
    2015F
    2016H
    2017I
    2018K
    2019L

    Расположение маркировки на корпусе

    Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

    По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

    Цветовая маркировка отечественных радиоэлементов

    При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

    На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

    Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

    Маркировка конденсаторов импортного производства

    На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

    Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

    Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

    Цветовая маркировка импортных конденсаторов

    Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

    Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

    Маркировка smd компонентов

    Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

    Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

    Заключение

    Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

    Источник: odinelectric.ru

    Маркировка конденсаторов

    Виктор 0

    Маркировка и расшифровка конденсаторов
    Всем привет!
    Предлагаю вашему вниманию таблицу
    маркировок и расшифровки керамических конденсаторов.
    Конденсаторы имеют определённую кодовую маркировку и, умея расшифровывать  эти коды, можно узнать  их ёмкость. Для чего это нужно — всем понятно.
    Итак,
    расшифровывать коды нужно так:
    Например, на конденсаторе написано «104». Первые две цифры обозначают ёмкость конденсатора в пикофарадах (10 пф), последняя цифра указывает количество нулей, которое нужно прибавить к 10, т.е. 10 и четыре нуля, получится 100000 пф.
    Если последняя цифра в коде «9», это значит ёмкость данного конденсатора меньше 10 пф. Если первая цифра «0», то ёмкость меньше 1 пф, например код 010 означает 1 пф. Буква в коде применяется в качестве десятичной запятой, т.е. код, например, 0R5 означает ёмкость конденсатора 0,5 пф.
    Также в кодовых обозначениях конденсаторов применяется такой параметр, как температурный коэффициент ёмкости (ТКЕ). Этот параметр показывает изменение ёмкости конденсатора при изменении температуры окружающей среды и выражается в миллионных долях ёмкости на градус (10
    —6хоС). Существуют несколько ТКЕ – положительный (обозначается буквами «Р» или «П»), отрицательный (обозначается буквами «N» или «М») и ненормированный (обозначается  «Н»).
    Если кодовое число обозначается четырьмя цифрами, то расчёт производится по такой же схеме, но ёмкость обозначают первые три цифры.
    Например код 4753=475000пф=475нф=0.475мкф
    Код
    Ёмкость
    Пикофарад
    (пФ, pF)
    Нанофарад (нФ, nF)
    Микрофорад (мкФ, µF)
    109
    1.0
    0.001
    159
    1.5
    0.0015
    229
    2.2
    0.0022
    339
    3.3
    0.0033
    479
    4.
    7
    0.0047
    689
    6.8
    0.0068
    100
    10
    0.01
    150
    15
    0.015
    220
    22
    0.022
    330
    33
    0.033
    470
    47
    0.047
    680
    68
    0.068
    101
    100
    0.1
    151
    150
    0.15
    221
    220
    0.22
    331
    330
    0.
    33
    471
    470
    0.47
    681
    680
    0.68
    102
    1000
    1.0
    0.001
    152
    1500
    1.5
    0.0015
    222
    2200
    2.2
    0.0022
    332
    3300
    3.3
    0.0033
    472
    4700
    4.7
    0.0047
    682
    6800
    6.8
    0.0068
    103
    10000
    10
    0.01
    153
    15000
    15
    0.
    015
    223
    22000
    22
    0.022
    333
    33000
    33
    0.033
    473
    47000
    47
    0.047
    683
    68000
    68
    0.068
    104
    100000
    100
    0.1
    154
    150000
    150
    0.15
    224
    220000
    220
    0.22
    334
    330000
    330
    0.33
    474
    470000
    470
    0.47
    684
    680000
    680
    0.
    68
    105
    1000000
    1000
    1.0
    1622
    16200
    16.2
    0.0162
    4753
    475000
    475
    0.475





    Надеюсь, принцип понятен, а с остальным разберётесь.
    На этом всё.
    Пишите комментарии и делитесь в соц.сетях!
    Успехов вам!
    P.S. Если хотите получать уведомления о новых публикациях, рекомендую оформить подписку на обновления, заполнив форму справа.

    Previous: Ремонт телевизора Samsung. Обход АББ

    Next: Сварочный инвертор

    Симметрон Электронные Компоненты



    Каталог

    • Активные компоненты

    • Индикация

    • Датчики

    • Пассивные компоненты

    • Установочные изделия

    • Коммутационные изделия

    • Компоненты для идентификации и аутентификации

    • Модули и компоненты для беспроводной связи и позиционирования

    • Оборудование и материалы

    • Встраиваемые решения

    • Корпуса

    • Источники питания

    • Кабельная продукция

    • Крепёж и аксессуары

    • КРМ оборудование

    • Приборы промавтоматики, учета и систем «Умный дом»

    • Программное обеспечение

    • Средства разработки

    • Тензометрическое оборудование

    • Компоненты КРМ

    • Установки КРМ

    • Аксессуары для вентиляторов

    • Заклёпки, метизы

    • Защита для гидравлики и пневматики

    • Защита для труб и фланцев

    • Кабельные вводы и оплётки

    • Кабельные стяжки и держатели для кабеля

    • Клейкие ленты

    • Колпачки и заглушки

    • Мебельная фурнитура

    • Направляющие и толкатели для печатных плат

    • Оснастка для светодиодов

    • Регуляторы подвижности

    • Стойки для печатных плат

    • Фурнитура для щитового оборудования

    • Кабели

    • Кабельные сборки

    • AC/DC преобразователи

    • DC/DC преобразователи

    • Аксессуары для блоков питания

    • Блоки питания для светодиодных светильников

    • Программируемые источники питания

    • Корпуса из алюминия

    • Корпуса из пластика

    • Корпуса металлические

    • Аксессуары (разъёмы для модулей, камеры и пр. )

    • Модули

    • Модули памяти

    • Одноплатные компьютеры

    • Платы расширения

    • Антистатическое оснащение

    • Измерительные приборы

    • Капиллярные трубки и аксессуары

    • Наборы инструментов

    • Оборудование для маркировки

    • Оптика и освещение

    • Паяльное оборудование и материалы

    • Печатные платы

    • Промышленные нагреватели

    • Ручной инструмент

    • Силовые сборки

    • Тестовое оборудование

    • Технологические материалы

    • Антенны для беспроводной связи и позиционирования

    • Антенные переходники ВЧ

    • Микросхемы для беспроводных систем

    • Модемы сотовой связи (Терминалы)

    • Модули для беспроводных систем

    • Метки, идентификаторы и белые карты

    • Микросхемы для идентификации и аутентификации

    • Считыватели для идентификации и аутентификации

    • ЗИП и принадлежности электромеханические

    • Кнопки и переключатели

    • Контакторы

    • Патч-панели

    • Приборы промавтоматики

    • Разъёмы

    • Розетки на стену

    • Электромеханические реле

    • Вентиляторы

    • Компоненты защиты

    • Радиаторы и комплектующие для них

    • Акустические компоненты

    • Варисторы

    • Генераторы

    • Индуктивности

    • Компоненты ЭМС

    • Конденсаторы

    • Радиочастотные фильтры

    • Разрядники

    • Резисторы

    • Термисторы

    • Трансформаторы и ферриты

    • Датчики влажности

    • Датчики газа

    • Датчики давления

    • Датчики движения

    • Датчики прикосновения

    • Датчики температуры

    • Датчики угла поворота

    • Инерциальные датчики

    • Магнитные датчики

    • Оптические, ИК и фотодатчики

    • Прочие датчики

    • Пьезокерамические датчики

    • ЖК индикаторы

    • TFT панели и модули

    • ePaper, OLED, AMOLED

    • Сопутствующие компоненты

    • Fingerprint модули

    • MicroLED, SmartGlass

    • Светодиодные кубы

    • Цифровые микросхемы

    • ASIC, специализированные микросхемы

    • ВЧ и СВЧ компоненты

    • Аналоговые микросхемы

    • Дискретные компоненты

    • Драйверы для IGBT-модулей

    • Компоненты волоконной оптики

    • Оптоэлектроника

    • Модули для силовой электроники

    • Твердотельные реле

    • Дроссели КРМ

    • Конденсаторы КРМ

    • Контакторы КРМ

    • Контроллеры КРМ

    • Прочие компоненты для производства установок КРМ

    • FFC-джамперы

    • Интерфейсные кабельные сборки

    • Коаксиальные кабельные сборки

    • Прочие кабельные сборки

    • Волоконно-оптические кабели

    • Гибридные кабели

    • Коаксиальные кабели

    • Медные кабели

    • Защитные покрытия

    • Контактные смазки

    • Смолы

    • Средства для обслуживания

    • Средства для очистки

    • Теплопроводящие средства

    • Вспомогательный инструмент и Аксессуары

    • Изолированный инструмент (VDE)

    • Инструмент для перфорации металла

    • Инструмент для снятия изоляции

    • Кабельно-опрессовочный инструмент

    • Ключи

    • Кусачки и плоскогубцы

    • Отвертки

    • Пинцеты

    • Режущий инструмент

    • Электроинструмент

    • Аксессуары (термостойкие провода, керамика, разъемы)

    • Нагреватели

    • Аксессуары

    • Воздухоочистители

    • Жала и насадки

    • Клеевые пистолеты

    • Оловоотсосы

    • Паяльники

    • Паяльные ванны

    • Паяльные материалы

    • Паяльные станции

    • Термоинструмент

    • USB-микроскопы и принадлежности

    • Микроскопы и принадлежности

    • Осветители

    • Расходные материалы для маркировки

    • Автомобильное обслуживание

    • Кейсы, сумки, кассетницы

    • Оптоволокно

    • Радиоэлектроника

    • Телекоммуникация

    • Электрика

    • Антистатические кусачки и плоскогубцы

    • Антистатические наборы инструментов

    • Антистатические отвертки

    • Антистатические пинцеты

    • Принадлежности и материалы

    • Промышленная мебель и оснащение

    • Wi-Fi и комбинированные модули

    • Модули общего назначения ISM-диапазонов

    • Модули сотовой связи (GSM/3G/4G/NB-IoT)

    • Навигационные приёмники GPS/ГЛОНАСС

    • Беспроводные микроконтроллеры для ISM-диапазонов

    • Микросхемы Bluetooth

    • Приёмопередатчики ISM-диапазонов

    • Защищённая память для идентификации и аутентификации

    • Микропроцессоры для идентификации и аутентификации

    • Микросхемы для считывателей

    • Микросхемы идентификаторов

    • FFC/FPC-разъёмы

    • Волоконно-оптические разъёмы

    • Держатели батареек

    • Держатели карт

    • Интерфейсные разъёмы

    • Клеммные блоки

    • Коаксиальные разъёмы

    • Контакты и кабельные наконечники

    • Межплатные разъёмы

    • Панели для микросхем

    • Разъёмы на кабель

    • Разъёмы на плату

    • Силовые элементы для печатных плат (клеммы)

    • Цилиндрические разъёмы

    • Восстанавливаемые предохранители

    • Держатели предохранителей

    • Модули защиты цепей

    • Плавкие предохранители

    • Полупроводниковые предохранители

    • Трансформаторы

    • Ферриты и аксессуары

    • NTC

    • PTC

    • Потенциометры

    • Резисторы выводные

    • Чип резисторы

    • Керамические фильтры

    • Фильтры на ПАВ

    • Сетевые фильтры

    • Фильтры для сигнальных цепей

    • Фильтры для цепей постоянного тока

    • Экранирующие материалы

    • Индуктивности выводные неэкранированные

    • Индуктивности выводные экранированные

    • Чип индуктивности неэкранированные

    • Чип индуктивности экранированные

    • MEMS – генераторы

    • Кварцевые резонаторы

    • Кварцевый генератор

    • Керамические резонаторы

    • Варисторы выводные

    • Чип варисторы

    • Динамики

    • Микрофоны

    • Пьезоизлучатели

    • Датчики тока

    • Датчики Холла дискретные

    • Датчики Холла линейные

    • Магнитомеры

    • Магниторезистивные датчики

    • Акселерометры

    • Гироскопы

    • Комбодатчики (акселерометр+гироскоп)

    • Датчики угла поворота аналоговые

    • Датчики угла поворота цифровые (энкодеры)

    • Абсолютного (газ)

    • Барометрические

    • Вакуумметрические

    • Дифференциальные до 10 кПа

    • Дифференциальные до 1000 кПа

    • Дифференциальные до 115 кПа

    • Контроля давления в шинах

    • Датчики углекислого газа (СО2)

    • Резистивные сенсоры

    • Проекционно-ёмкостные сенсоры

    • Инфракрасные сенсорные панели

    • Контроллеры-платы-драйверы для TFT-LCD

    • LVDS и кабели питания для TFT-LCD

    • Комплекты подключения для TFT-LCD

    • Разъёмы для TFT-LCD

    • Кабели HDMI, DP, USB, RS232

    • Нагревательные элементы для TFT-LCD

    • TFT-LCD стандартные

    • TFT-LCD вытянутые, квадратные, круглые

    • TFT-LCD прозрачные

    • TFT-LCD модули

    • TFT рентген модули

    • TFT-LCD для видеостен

    • Символьные ЖКИ

    • Графические ЖКИ

    • Специализированные ЖКИ

    • IGBT модули

    • SiC модули (карбид-кремниевые)

    • Диодные модули

    • Интеллектуальные модули

    • Полевые (MOSFET) транзисторные модули

    • Тиристорные модули

    • Лазерные диоды

    • Оптоволоконные приемопередатчики

    • Оптроны

    • Светодиодные индикаторы

    • Светодиоды

    • Диоды

    • Кристаллы

    • Микросхемы драйверов

    • Тиристоры, симисторы, динисторы

    • Транзисторы

    • Микросхемы управления питанием

    • ЦАП/АЦП

    • Интерфейсные микросхемы

    • Операционные усилители и компараторы

    • Драйверы двигателей

    • Драйверы индикации

    • Прочие аналоговые микросхемы

    • ВЧ и СВЧ Дискреты

    • Микросхемы для ВЧ и СВЧ

    • ВЧ и СВЧ Модули

    • Микросхемы обработки графики

    • Средства разработки для специальных применений

    • Микросхемы для автоэлектроники

    • Микросхемы для аудиотехники

    • Микросхемы памяти

    • Микропроцессоры

    • Микроконтроллеры

    • Генераторы, таймеры и RTC

    • Микросхемы стандартной логики

    • Витковые

    • Гибкие трубчатые

    • Инфракрасные

    • Кольцевые

    • Патронные

    • Плоские

    • Сопловые

    • Трубчатые

    • Эластичные

    • Колодки

    • Паста

    • Провода, кембрики

    • Разъёмы

    • Термопары

    • Трансформаторы сигнальные

    • Трансформаторы силовые

    • PTC защитные

    • PTC измерительные

    • NTC защитные

    • NTC измерительные

    • Чип резисторные сборки

    • Чип резисторы подстроечные

    • Чип резисторы постоянные

    • Чип резисторы прецизионные

    • Потенциометры

    • Резисторные сборки

    • Резисторы мощные

    • Резисторы подстроечные

    • Резисторы постоянные

    • Резисторы прецизионные

    • Ионисторы

    • Чип конденсаторы керамические

    • Чип конденсаторы керамические высоковольтные

    • Чип конденсаторы пленочные

    • Чип конденсаторы подстроечные

    • Чип конденсаторы танталовые

    • Чип конденсаторы электролитические

    • Чип конденсаторы электролитические полимерные

    • Конденсаторы плёночные

    • Конденсаторы электролитические

    • Ионисторы

    • Конденсаторы керамические

    • Конденсаторы керамические высоковольтные

    • Конденсаторы плёночные

    • Конденсаторы подстроечные

    • Конденсаторы танталовые

    • Конденсаторы электролитические

    • Конденсаторы электролитические полимерные

    • Вторичная оптика для светодиодов

    • ИК светодиоды

    • Светодиодные лампы и светильники

    • Светодиодные модули

    • Светодиоды белые

    • Светодиоды многоцветные

    • Светодиоды монохромные

    • УФ светодиоды

    • Фотоприёмники

    • Матричные светодиодные индикаторы

    • Светодиодные сборки

    • Семисегментные светодиодные индикаторы

    • IGBT транзисторы силовые

    • Биполярные транзисторы малосигнальные

    • Биполярные транзисторы силовые

    • Интеллектуальные ключи

    • Карбид-кремниевые полевые (MOSFET) транзисторы

    • Нитрид-галлиевые (GaN) транзисторы

    • Полевые (MOSFET) транзисторы силовые

    • Полевые транзисторы малосигнальные

    • Тиристоры для защиты цепей

    • Тиристоры силовые

    • IGBT

    • Кремневый MOSFET

    • Кремниевые диоды

    • TVS-диоды и сборки

    • Быстрые диоды

    • Быстрые диоды силовые

    • Варикапы

    • Диодные мосты

    • Диодные мосты силовые

    • Диоды карбид-кремниевые

    • Диоды Шоттки

    • Диоды Шоттки силовые

    • Стабилитроны

    • Стандартные диоды

    • Стандартные диоды силовые

    • Переменного тока

    • Постоянного тока

    • Шаговых электродвигателей

    • Понижающие DC/DC преобразователи

    • Повышающие DC/DC преобразователи

    • Повышающие/понижающие DC/DC преобразователи

    • Инвертирующие DC/DC преобразователи

    • Неизолированные DC/DC модули

    • Микросхемы питания посредством Ethernet (PoE)

    • Управление зарядом аккумуляторов

    • Микросхемы управления питанием (PMIC)

    • DC/DC преобразователи с накачкой заряда (Charge Pump)

    • Линейные регуляторы напряжения (LDO)

    • Изолированное питание

    • Защита цепей питания

    • Мониторинг напряжения питания

    • Беспроводное питание

    • Микросхемы для AC-DC преобразователей

    • Микросхемы для освещения

    • Часы реального времени

    • Генераторы частоты

    • Таймер интегральный

    • Энергонезависимая память

    • Энергозависимая память

    • Интерфейсы Micro-USB

    • Высокоскоростные буферы

    • Контроллеры Шины

    • Переключатели

    • Повторители и расширители шины

    • Преобразователи уровней

    • Расширители портов

    • AC-DC LED драйверы

    • DC-DC LED драйверы

    • Линейные LED драйверы

    • Микросхемы для HID балластов

    • Микросхемы для димминга

    • Микросхемы для люминесцентных балластов

    • Антидребезг

    • Вотчдог таймеры

    • Кнопочные формирователи сигнала сброса

    • Переключатели батарейного резервного питания

    • Секвенсеры

    • Формирователи сигнала сброса, супервизоры

    • Токоограничивающие (OCP) и USB защитные ключи

    • Контроллеры «горячей замены»

    • Контроллеры защиты от перенапряжений (OVP)

    • Микросхемы защиты от превышения по току и напряжению (OVP+OCP)

    • Изолированные преобразователи

    • Драйверы трансформатора

    • Зарядные микросхемы для аккумуляторов

    • Мониторинг, защита и измерение заряда аккумуляторов (Fuel Gauge)

    • Микросхемы питающего устройства (PSE)

    • Микросхемы питаемого устройства (PD)

    20 сентября 2022

    IGBT-модули и силовые дискретные компоненты ведущих азиатских производителей

    В запросе укажите, пожалуйста, краткие основные параметры, наименование используемых модулей для проработки аналога, описание в любом виде и т.

    д.

    13 сентября 2022

    Высокоскоростные CAN-трансиверы на складе в Москве

    На складе компании «Симметрон» появились CAN-трансиверы, полностью совместимые по выводам (pin to pin) аналоги CAN-трансиверов западных производителей, таких как NXP

    9 августа 2022

    Новые акселерометры у нас на складе

    На наш склад поступили новые акселерометры. Это 3-осевые MEMS-датчики с цифровым выходом.

    Все Новости

    • 27 июля 2022
    • Технический обзор
    • Приблизительное время чтения: 32,2 минуты

    Автор: Кравченко М. Н. (руководитель направления «Источники питания») | Чугунов С.А. (разработчик источников питания)

    Драйверы серии STANDARD для светодиодных светильников

    В статье описано назначение драйверов серии STANDARD, их отличительные особенности, характеристики и функциональные возможности

    Технический обзор Светотехника

    • 23 мая 2022
    • Рекомендации к применению
    • Приблизительное время чтения: 11 минут

    Автор: Алексей Аникин

    Компоненты спутниковой навигации компании Allystar

    Во многих современных инженерно-технических приложениях, таких как мониторинг автотранспорта, системы охраны и безопасности стационарных или подвижных объектов и т.

    д., бывает необходимо знать географическое местоположение некоторого объекта. В течение последних лет наиболее простым и бюджетным спосо…

    Рекомендации к применению Коммуникация Беспроводная связь Allystar

    • 4 февраля 2022
    • Технический обзор
    • Приблизительное время чтения: 40 минут

    Автор: Фабиан Форнхаген | Мартин Лейхенседер | Роберт Демхартер | Исмаэль Молина Альба | Саймон Марк | Хаиро Бустос | Маттиас Фриче | перевод — Владимир Рентюк

    Wurth Elektronik: однопарный Ethernet для индустриальных приложений.

    В статье представлен перевод документа компании Würth Elektronik eiSos по вопросам реализации однопарного автомобильного и промышленного Ethernet.

    Технический обзор Würth Elektronik

    Все Статьи

    Объяснение кодов конденсаторов

    Как считать значение с конденсатора.

    Значение можно прочитать на большинстве конденсаторов. Единственными трудными для чтения конденсаторами являются очень маленькие, потому что на них не так много места для ввода значения. Эти маленькие конденсаторы имеют 3 номера, а иногда только два.

    Если есть только два числа, вам нужно будет прочитать значение как pf. Например, цифра 33, напечатанная на конденсаторе, означает его емкость 33 пф.

    С 3 числами это работает иначе. Первое число обозначает десятки, второе число – единицы, а третье число – коэффициент умножения.

    См. примеры ниже.

    0028

    Third number

    Multiply with

    0

    1

    1

    10

    2

    100

    3

    1000

    4

    10 000

    5

    100 000

    6

    Не используется

    7

    Не используется

    8

    0,01

    0,01

    9

    0,1

    Например: Конденсатор с напечатанным на нем номером 102 означает 10 с двумя нулями. Значение в этом случае составляет 1,000 пФ или 0,001 мкФ, также называемое 1 нф.


    Другие примеры ниже.

    0030

    10 000 pF

    Indication

    Value

    10

    10 pF





    100

    100 pF





    101

    100 pF





    102

    1000 PF

    1 NF

    0,001 мкф

    103

    100005

    100005

    10 nF

    0,01 µF

    104

    100 000 pF

    100 nF

    0,1 µF

    105

    1000 000 PF

    1000 NF

    1 мкф

    Иногда также в конце кода 3 -го числа есть также четвертый индикатор. Например, 102K означает конденсатор емкостью 1000 пФ с допуском +/- 10 %.

    Letter

    Tolerantie

    D

    +/- 0,5 pF

    F

    +/- 1 %

    G

    +/- 2 %

    H

    +/- 3 %

    J

    +/- 5 %

    K

    +/- 10 %

    M

    +/- 20 %

    P

    + 100 %, — 0 %

    Z

    + 80 %, — 20 %

    www. budgetronics.be

    WWW.Budgetronics.EUD

    WWW.Budgetronics. 1nF 50V 102 DIP Керамические дисковые конденсаторы (5 шт.) -RS201

    Описание :

    Конденсатор, в котором керамический материал выступает в качестве диэлектрика. Он состоит из двух или более чередующихся слоев керамики и металлического слоя, выступающих в роли электродов. Состав керамического материала определяет электрические характеристики и, следовательно, области применения. Керамические конденсаторы подразделяются на два класса применения:

    • Керамические конденсаторы класса 1 обеспечивают высокую стабильность и низкие потери для применения в резонансных схемах.
    • Керамические конденсаторы класса 2 обеспечивают высокую объемную эффективность для буферных, байпасных и соединительных приложений.

    102PF 1nF 50V 102 DIP Ceramic Disc Capacitors



    MLCC capacitance ranges
    Rated-
    voltage    		 Case size, EIA Code
    01005 0201 0402 0603 0805 1206 1210 1812 2220
    Dimensions in mm
    0. 4×0.2 0.6×0.3 1.0×0.5 1.6×0.8 2.0×1.25 3.2×1.6 3.2 ×2,5 4,5×3,2 5,7×5,0
    Макс. capacitance
    6.3 V 220 pF – – 33 nF – – – – –
    10 V 220 pF – 4.7 nF 33 nF 100 nF 100 nF 220 nF – –
    16 V 220 pF – 2.2 nF 15 nF 47 nF 120 nF 220 nF – –
    25 V 220 pF 1.0 nF 2.2 nF 47 nF 47 nF 120 nF 220 nF – –
    50 V 100 pF 220 pF 1. 5 nF 10 nF 47 nF 100 nF 150 nF 220 nF 470 nF
    100 V – 100 pF 1.0 nF 4.7 nF 22 nF 100 nF 100 nF 150 nF 330 nF
    250 V – – 330 pF 2.2 nF 8.2 nF 22 nF 47 nF 100 nF –
    500 V – – – – 820 pF 4.7 nF 10 nF 22 nF 47 nF
    630 V – – – – 1,2 нФ 4.7 nF 15 nF 22 nF 47 nF
    1000 V – – – – 270 pF 1.0 nF 2.7 nF 5. 6 nF 12 nF
    2000 V – – – – – 270 pf 680 pF 1.5 nF 3.9 nF
    3000 V – – – – – – – 390 pF 1.0 nF
    Rated-
    voltage    		 Case size, EIA Code
    01005 0201 0402 0603 0805 1206 1210 1812 2220
    Dimensions in mm
    0.4×0.2 0.6×0.3 1.0×0.5 1.6×0.8 2.0×1.25 3.2×1.6 3.2×2.5 4.5×3.2 5.7×5.0
    Max. capacitance
    4 V – – 2. 2 µF 2.2 µF 22 µF 100 µF 100 µF – –
    6.3 V – 0,1 мкФ 2,2 мкФ 10 мкФ 22 µF 47 µF 100 µF – –
    10 V 1.0 nF 0.1 µF 2.2 .µF 10 µF 22 µF 22 µF 47 µF – –
    16 V 1.0 nF 0.1 µF 2.2 µF 4.7 µF 10 µF 22 µF 22 µF – –
    25 V – 10 nF 0.1 µF 2.2 µF 10 µF 10 µF 22 µF – 22 µF
    50 V – 1.5 nF 0.1 µF 0.47 µF 4.7 µF 4.7 µF 10 µF – 10 µF
    100 V – – 4. 7 nF 0.1 µF 0.1 мкФ 4.7 µF 10 µF 3.3 µF 10 µF
    200 V – – – 10 nF 56 nF 0.15 µF 0.22 µF 1.0 µF 1.0 µF
    250 V – – – 2.2 nF 22 nF 0.1 µF 0.22 µF 0.47 µF 1.0 µF
    500 V – – – 3.9 nF 22 nF 68 nF 0.1 µF 0.22 µF 0.47 µF
    630 V – – – 1.5 nF 12 nF 33 nF 0.1 µF 0.15 µF 0.33 µF
    1000 V – – – 1.0 nF 4.7 nF 22 nF 68 nF 0. 1 µF 0.12 µF
    2000 V – – – – – 2.2 nF 6.8 nF 10 nF 22 nF
    3000 V – – – – – – – 1.2 nF 15 nF





















    Package Included :

    5 x 102PF 1 нФ 50 В 102 керамических дисковых конденсатора DIP

    керамический%20конденсатор%20102 спецификация и примечания по применению

    org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
    Каталог Технический паспорт MFG и тип ПДФ Ярлыки для документов
    2002 — ГРМ42-6Ч

    Реферат: GRM40C0G103J50 GRM39F104Z GRM1882C1H8R0DZ01 GRM188F11E104Z GRM40X7R104K25 GRM39X7R473K25 GRM39U2J100D GRM40B106K GRM1885C1h491JA01J
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ГХМ1030Р101К1К ГХМ1030Р101К630 ГХМ1030Р102К630 ГХМ1030Р151К1К ГХМ1030Р151К630 ГХМ1030Р221К1К ГХМ1030Р221К630 ГХМ1030Р331К1К ГХМ1030Р331К630 ГХМ1030Р470К1К ГРМ42-6Ч ГРМ40К0Г103ДЖ50 ГРМ39F104Z GRM1882C1H8R0DZ01 ГРМ188Ф11Э104З ГРМ40X7R104K25 ГРМ39С7Р473К25 ГРМ39У2Ж100Д ГРМ40Б106К ГРМ1885C1х491JA01J
    2002 — грм43-2х7р225

    Реферат: GRM42-2X7R104K100 GRM43DR73A103KW01L GRM44 GRM43-2C Керамические конденсаторы 104 GRM42-2B105K50 GHM1545X7R105K250 GHM15 GRM42-2X7R225K25
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ГХМ1545С7Р104К1К ГРМ55ДР73А104КВ01Л ГХМ1545С7Р105К250 GRM55DR72E105KW01L ГХМ1545С7Р154К630 ГРМ55ДР72ДЖ154КВ01Л ГХМ1545С7Р224К630 ГРМ55ДР72ДЖ224КВ01Л ГХМ1545С7Р334К250 GRM55DR72E334KW01L грм43-2х7р225 ГРМ42-2Х7Р104К100 ГРМ43ДР73А103КВ01Л ГРМ44 ГРМ43-2С Керамические конденсаторы 104 ГРМ42-2Б105К50 ГХМ15 ГРМ42-2Х7Р225К25
    2002 — GRM40CH

    Реферат: GRM40X7R104K50 grm21bb10j106 GRM40B grm40f GRM21BR11H GHM1530X7R GRM40X7R104K25 GRM21BB11h204K GRM31CR61A106KA01K
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ГХМ1530С7Р104К100 GRM31CR72A104KW03L ГХМ1530С7Р104К250 GRM31CR72E104KW03L ГХМ1530С7Р153К630 ГРМ31КР72ДЖ153КВ03Л ГХМ1530С7Р333К250 GRM31CR72E333KW03L ГХМ1530С7Р473К250 GRM31CR72E473KW03L ГРМ40Ч ГРМ40С7Р104К50 грм21bb10j106 ГРМ40Б грм40ф ГРМ21BR11H ГХМ1530С7Р ГРМ40X7R104K25 ГРМ21ББ11х204К ГРМ31CR61A106KA01K
    2001 — ГРМ42-6Ч

    Реферат: GRM39F104Z25 GRM1885C1h200JA01B GRM39F104Z GRM188R60J105KA01B grm219b31a GRM40F104Z50 GRM39CH GRM40X7R104K50 GRM188F11C105Z
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ГХМ1030Р101К1К ГХМ1030Р101К630 ГХМ1030Р102К630 ГХМ1030Р151К1К ГХМ1030Р151К630 ГХМ1030Р221К1К ГХМ1030Р221К630 ГХМ1030Р331К1К ГХМ1030Р331К630 ГХМ1030Р470К1К ГРМ42-6Ч ГРМ39Ф104З25 ГРМ1885С1х200ЖА01Б ГРМ39F104Z ГРМ188Р60ДЖ105КА01Б грм219б31а ГРМ40Ф104З50 ГРМ39Ч ГРМ40С7Р104К50 ГРМ188Ф11С105З
    bts 2140 1b техпаспорт

    Резюме: SF0140BA03110S SF0070BA03052S SF214 SF0070BA03051S военное реле SF1575BA02634S SF0070CD21803T sf0570BA03233S SF0434BA02587S
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    2000 — КЕРАМИЧЕСКАЯ РЕШЕТКА ДЛЯ ШТЫРЕЙ 120 штифтов

    Аннотация: 144 CERAMIC PIN GRID MARAY CPGA CPGA U121A U68B U120C CERAMIC PIN GRID ARRAY CPGA UA65A UA251A U68C
    Текст: Нет доступного текста файла
    Оригинал    		 PDF MS101111 UA65A КЕРАМИЧЕСКАЯ РЕШЕТКА ДЛЯ КОНТАКТОВ 120 штифтов 144 КЕРАМИЧЕСКАЯ РЕШЕТКА ДЛЯ ШТЫРЬКОВ CPGA CPGA U121A U68B U120C КЕРАМИЧЕСКАЯ КОНСТРУКТИВНАЯ СЕТКА CPGA UA65A UA251A U68C
    2009 — сароникс 49s

    Резюме: g3 smd транзистор Saronix 48 МГц кристалл S1614 S1613XP S1613 S1612 HC49 smd транзистор kn smd 5v
    Текст: Нет доступного текста файла
    Оригинал    		 PDF
    ЛА 4301

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF 00/рн 60/рн ЛА 4301
    2008 – 32 768 финансового года

    Реферат: Кристалл SMD 4,5 x 2 Кварцевые кристаллы 32768 SMD 32768 SMD ic smd code sm Кристалл saronix g4 32768 SARONIX fl
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 670 МГц 32С12С-Ф 32 768 финансового года Кристалл SMD 4,5 x 2 Кристаллы кварца 32768 SMD 32 768 долларов США ic smd код см Сароникс g4 кристалл 32768 САРОНИКС фл
    2005 г. — нет в наличии

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 200 мА 300 мА XC6411) ОТ-25 XC6411/6412
    МБМ10422А-5

    Резюме: MBM10474A-10 MBM100480-15 24-контактный керамический DIP MBM10470 MBM100422A-5 MBM10474A-5 MBM10474A MBM100422
    Текст: Нет доступного текста файла
    OCR-сканирование    		 PDF МБМ10422А-5 МБМ100422А-5 МБМ10470А-7 МБМ100470А-7 МБМ10470А-10 МБМ100470А-10 МБМ10А474-3 МБМ101474А-3 МБМ10474А-5 М8М100474А-5 МБМ10474А-10 МБМ100480-15 24-контактный керамический DIP МБМ10470 МБМ10474А МБМ100422
    CER0276A

    Резюме: CER0081A cer0349B CER0295C CER0456B CER0207A CER0455B CER0034A CER0046A CER0121A
    Текст: Нет доступного текста файла
    Оригинал    		 PDF CER0017A DCR0027A DCR0028A DCR0029A CER0276A CER0081A cer0349B CER0295C CER0456B CER0207A CER0455B CER0034A CER0046A CER0121A
    1996 — WC68

    Резюме: XC3042A PQ100 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A wc84 XC3030A
    Текст: Нет доступного текста файла
    Оригинал    		 PDF ПЛАСТ20 ПП132 PG132 ТК144 PG144 PG156 PQ160 CQ164 CB164 ПП175 WC68 XC3042A PQ100 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A туалет84 XC3030A
    2005 — XC6215B302

    Резюме: XC6215B30 XC6215B502 SSOT-24 XC6215 XC6215P XC6215B152
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 200 мА 300 мА ССОТ-24 XC6215 XC6215x152 XC6215x302 XC6215x502 уд200546 XC6215B302 XC6215B30 XC6215B502 ССОТ-24 XC6215P XC6215B152
    2013 – недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF NJM2841-T NJM2841F 500 мА 300 мА ОТ-23-5 AEC-Q100
    2010 — NJM2841F012

    Реферат: njm2841 0,1 мкФ Конденсатор Керамический конденсатор керамический
    Текст: Нет доступного текста файла
    Оригинал    		 PDF NJM2841 NJM2841 500 мА NJM2841F 500 мА NJM2841F012 Керамический конденсатор 0,1 мкФ конденсатор керамический
    2000 — CERAMIC QUAD FLATPACK CQFP

    Реферат: CQFP64 Cqfp128 CQFP CQFP256 CQFP-128 EL28B 64 керамических четырехъядерных плоских корпуса EL132C EL132B
    Текст: Нет доступного текста файла
    Оригинал    		 PDF EL28B MS101107 EL64A EL100A EL116A EL116B EL128A CERAMIC QUAD FLATPACK CQFP CQFP64 Cqfp128 CQFP CQFP256 CQFP-128 EL28B 64 керамических квадроцикла в плоской упаковке EL132C EL132B
    Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF XC6214 ETR0318 500 мА
    2013 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF XC6214 JTR0318-012
    Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 6800пФ 8200пФ 0033 мкФ 0068 мкФ 0082 мкФ 110 пФ
    2010 — Недоступно

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF XA6214 JTR0359-001
    кс6214 ТО252

    Аннотация: XC6214
    Текст: Нет доступного текста файла
    Оригинал    		 PDF XC6214 ETR0318 500 мА xc6214 TO252
    2011 — NJM2842U2

    Аннотация: 500120
    Текст: Нет доступного текста файла
    Оригинал    		 PDF NJM2842 NJM2842 NJM2842U2 НЖМ2842Х2 NJM2842U2 500120
    2005 г. — нет в наличии

    Резюме: нет абстрактного текста
    Текст: Нет доступного текста файла
    Оригинал    		 PDF 200 мА 300 мА XC6411) XC6411/6412
    1997 — ХС9572 VQ44

    Резюме: XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A XC3030L XC3030A wc84
    Текст: Нет доступного текста файла
    Оригинал    		 PDF PG132 ТК144 PG144 PG156 PQ160 CB164 ПП175 PG175 ТК176 PG191 XC9572 VQ44 XC3090L XC3090A XC3064L XC3064A XC3042L XC3042A XC3030L XC3030A туалет84

    Предыдущий 1 2 3 … 23 24 25 Далее

    Конденсаторы | Ампер Электроникс

    Перейти к содержимому
