Конденсатор 1нф: Кер.ЧИП конд. 1000пФ 50В X7R 10% 1206(1нф), GRM319R71H102K

Конденсатор 100nk это сколько

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0. 022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4. 7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0. 33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1. 0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3. 9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах.

В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка?

Цель маркировки электронных компонентов – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

• данные о ёмкости конденсатора – главной характеристике элемента;
• сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
• данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
• процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
• дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

• 1 миллифарад равен 10 -3 фарад и обозначается 1мФ или 1mF.
• 1 микрофарад равен 10 -6 фарад и обозначается 1мкФ или 1F.
• 1 нанофарад равен 10 -9 фарад и обозначается 1нФ или 1nF.
• 1 пикофарад равен 10 -12 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенно-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами. Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Год	Код
1990	A
1991	B
1992	C
1993	D
1994	E
1995	F
1996	H
1997	I
1998	K
1999	L
2000	M
2001	N
2002	P
2003	R
2004	S
2005	T
2006	U
2007	V
2008	W
2009	X
2010	A
2011	B
2012	C
2013	D
2014	E
2015	F
2016	H
2017	I
2018	K
2019	L

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1. 0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0. 1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0. 015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0. 68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4. 7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8. 2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Керамический конденсатор — Ceramic capacitor

Диск с фиксированными выводами и многослойные керамические чип-конденсаторы (MLCC)

Керамические конденсаторы являются фиксированным значением конденсатором , где керамический материал действует как диэлектрические . Он состоит из двух или более чередующихся слоев керамики и металлического слоя, действующих как электроды . Состав керамического материала определяет электрические характеристики и, следовательно, области применения. Керамические конденсаторы делятся на два класса применения:

• Керамические конденсаторы класса 1 обеспечивают высокую стабильность и низкие потери для резонансных схем.
• Керамические конденсаторы класса 2 обеспечивают высокий объемный КПД для использования в буферных, байпасных и соединительных устройствах.

Керамические конденсаторы, особенно многослойные керамические конденсаторы (MLCC), являются наиболее производимыми и используемыми конденсаторами в электронном оборудовании, которые составляют примерно один триллион (10 ¹² ) штук в год.

Керамические конденсаторы особых форм и стилей используются в качестве конденсаторов для подавления RFI / EMI , в качестве проходных конденсаторов и в больших размерах в качестве силовых конденсаторов для передатчиков .

История

Исторические керамические конденсаторы

С самого начала изучения электричества непроводящие материалы, такие как стекло , фарфор , бумага и слюда , использовались в качестве изоляторов. Эти материалы несколько десятилетий спустя также хорошо подходили для дальнейшего использования в качестве диэлектрика для первых конденсаторов.

Даже в первые годы существования беспроводных передающих устройств Маркони фарфоровые конденсаторы использовались в передатчиках для высокого напряжения и высоких частот . На стороне приемника для резонансных цепей использовались слюдяные конденсаторы меньшего размера. Слюдяные диэлектрические конденсаторы были изобретены в 1909 году Уильямом Дубилье. До Второй мировой войны слюда была наиболее распространенным диэлектриком для конденсаторов в Соединенных Штатах.

Слюда — это натуральный материал, и его нет в неограниченном количестве. Таким образом, в середине 1920-х годов дефицит слюды в Германии и опыт в производстве фарфора — особого класса керамики — привели в Германии к первым конденсаторам, в которых керамика использовалась в качестве диэлектрика, что привело к созданию нового семейства керамических конденсаторов. Параэлектрический диоксид титана ( рутил ) был использован в качестве первого керамического диэлектрика, поскольку он имел линейную температурную зависимость емкости для температурной компенсации резонансных контуров и может заменить слюдяные конденсаторы. 1926 г. Эти керамические конденсаторы производились в небольших количествах, и в 1940-х их количество увеличивалось. Стилем этой ранней керамики был диск с металлизацией с обеих сторон, контактировавший с луженой проволокой. Этот стиль предшествовал транзистору и широко использовался в ламповом оборудовании (например, радиоприемниках) примерно с 1930 по 1950-е годы.

Но этот параэлектрический диэлектрик имел относительно низкую диэлектрическую проницаемость, поэтому можно было реализовать только небольшие значения емкости. Расширяющийся рынок радиоприемников в 1930-х и 1940-х годах создает спрос на более высокие значения емкости, но ниже электролитических конденсаторов для приложений ВЧ развязки. Обнаруженный в 1921 году сегнетоэлектрический керамический материал титанат бария с диэлектрической проницаемостью в диапазоне 1000, что примерно в десять раз больше, чем диоксид титана или слюда, начал играть гораздо более важную роль в электронных приложениях.

Более высокая диэлектрическая проницаемость привела к гораздо более высоким значениям емкости, но это было связано с относительно нестабильными электрическими параметрами. Таким образом, эти керамические конденсаторы могли заменить обычно используемые слюдяные конденсаторы только там, где стабильность была менее важна. Меньшие размеры по сравнению с слюдяными конденсаторами, более низкая стоимость производства и независимость от наличия слюды ускорили их принятие.

Керамический трубчатый конденсатор, типичный стиль керамических конденсаторов 1950-х и 1970-х годов.

Быстрорастущая отрасль вещания после Второй мировой войны привела к более глубокому пониманию кристаллографии , фазовых переходов и химической и механической оптимизации керамических материалов. Благодаря сложной смеси различных основных материалов электрические свойства керамических конденсаторов могут быть точно отрегулированы. Чтобы различать электрические свойства керамических конденсаторов, стандартизация определила несколько различных классов приложений (Класс 1, Класс 2, Класс 3). Примечательно, что отдельные разработки во время войны и в последующее время в США и на европейском рынке привели к различным определениям этих классов (EIA и IEC), и только недавно (с 2010 г.) произошла всемирная гармонизация стандартизации IEC. состоялось.

Типичным стилем керамических конденсаторов под диском (в то время называемых конденсаторами) в радиоприемниках в послевоенное время с 1950-х по 1970-е годы была керамическая трубка, покрытая оловом или серебром как на внутренней, так и на внешней поверхности. Он включал в себя относительно длинные клеммы, образующие вместе с резисторами и другими компонентами клубок разомкнутой проводки.

Керамический материал, который легко формовать, облегчил разработку керамических конденсаторов особого размера и большого размера для высоковольтных, высокочастотных (ВЧ) и силовых приложений.

С развитием полупроводниковой технологии в 1950-х годах с использованием легированной сегнетоэлектрической керамики были разработаны конденсаторы с барьерным слоем или конденсаторы IEC класса 3 / EIA класса IV . Поскольку этот легированный материал не подходил для изготовления многослойных материалов, десятилетия спустя их заменили конденсаторы Y5V класса 2.

Керамический дисковый конденсатор первого типа можно было производить дешевле, чем обычные керамические трубчатые конденсаторы 1950-х и 1970-х годов. Американская компания, участвовавшая в программе Apollo , запущенной в 1961 году, первой применила штабелирование нескольких дисков для создания монолитного блока. Этот «многослойный керамический конденсатор» (MLCC) был компактным и предлагал конденсаторы большой емкости. Производство этих конденсаторов с использованием процессов ленточного литья и совместного обжига керамических электродов было сложной производственной задачей. MLCC расширили диапазон приложений до тех, которые требуют больших значений емкости в небольших корпусах. Эти керамические конденсаторы микросхемы были движущей силой перехода электронных устройств от сквозного монтажа к технологии поверхностного монтажа в 1980-х годах. Поляризованные электролитические конденсаторы можно заменить неполяризованными керамическими конденсаторами, что упростит установку.

В 1993 г. корпорации TDK удалось заменить электроды с палладиевыми подшипниками гораздо более дешевыми никелевыми электродами, что значительно снизило производственные затраты и обеспечило массовое производство MLCC.

По состоянию на 2012 год ежегодно производилось более 10 ¹² MLCC. Наряду с керамическими чип-конденсаторами, керамические дисковые конденсаторы часто используются в качестве предохранительных конденсаторов в приложениях для подавления электромагнитных помех . Помимо этого, также можно найти большие керамические силовые конденсаторы для приложений высокого напряжения или высокочастотных передатчиков.

Новые разработки в керамических материалах были сделаны с антисегнетоэлектрической керамикой. Этот материал имеет нелинейное изменение фазы антисегнето / сегнетоэлектрик, что позволяет увеличить накопление энергии с более высокой объемной эффективностью. Они используются для хранения энергии (например, в детонаторах).

Классы приложений, определения

Различные керамические материалы, используемые для керамических конденсаторов, параэлектрическая или сегнетоэлектрическая керамика, влияют на электрические характеристики конденсаторов. Использование смесей параэлектрических веществ на основе диоксида титана приводит к очень стабильному и линейному поведению значения емкости в заданном температурном диапазоне и низким потерям на высоких частотах. Но эти смеси имеют относительно низкую диэлектрическую проницаемость, поэтому значения емкости этих конденсаторов относительно малы.

Более высокие значения емкости керамических конденсаторов могут быть достигнуты при использовании смесей сегнетоэлектрических материалов, таких как титанат бария, вместе со специальными оксидами. Эти диэлектрические материалы имеют гораздо более высокие диэлектрические проницаемости, но в то же время их значения емкости более или менее нелинейны в диапазоне температур, а потери на высоких частотах намного выше. Эти разные электрические характеристики керамических конденсаторов требуют сгруппировать их по «классам применения». Определение классов приложения происходит от стандартизации. По состоянию на 2013 год использовалось два набора стандартов: один от Международной электротехнической комиссии (МЭК), а другой от ныне не существующего Альянса электронной промышленности (EIA).

Определения классов приложений, приведенные в двух стандартах, различаются. В следующей таблице показаны различные определения классов применения керамических конденсаторов:

Различные определения классов применения керамических конденсаторов

Определение относительно IEC / EN 60384-1 и IEC / EN 60384-8 / 9/21/22	Определение относительно EIA RS-198
Керамические конденсаторы класса 1 обеспечивают высокую стабильность и низкие потери для резонансных схем.	Керамические конденсаторы класса I (или записанного класса 1) обеспечивают высокую стабильность и низкие потери для применения в резонансных цепях.
Керамические конденсаторы класса 2 обеспечивают высокий объемный КПД для сглаживания, байпаса, связи и развязки.	Керамические конденсаторы класса II (или записанного класса 2) предлагают высокий объемный КПД с изменением емкости от -15% до + 15% и температурным диапазоном от -55 ° C до +125 ° C, для сглаживания, байпаса, приложения для соединения и развязки
Керамические конденсаторы класса 3 представляют собой конденсаторы с барьерным слоем, которые больше не стандартизированы.	Керамические конденсаторы класса III (или записанного класса 3) обеспечивают более высокий объемный КПД, чем класс II EIA, и типичное изменение емкости от −22% до + 56% в более низком диапазоне температур от 10 ° C до 55 ° C. Их можно заменить конденсаторами EIA класса 2- Y5U / Y5V или Z5U / Z5V.
—	Керамические конденсаторы класса IV (или записанного класса 4) представляют собой конденсаторы с барьерным слоем, которые больше не стандартизированы.

Производители, особенно в США, предпочитают стандарты Electronic Industries Alliance (EIA). Во многих частях, очень похожих на стандарт IEC, EIA RS-198 определяет четыре класса применения керамических конденсаторов.

Разные номера классов в обоих стандартах являются причиной множества недоразумений при интерпретации описаний классов в таблицах данных многих производителей. EIA прекратила свою деятельность 11 февраля 2011 года, но прежние сектора продолжают обслуживать международные организации по стандартизации.

В дальнейшем определения стандарта IEC будут предпочтительнее и в важных случаях по сравнению с определениями стандарта EIA.

Керамические конденсаторы класса 1

Керамические конденсаторы класса 1 представляют собой точные конденсаторы с температурной компенсацией. Они предлагают наиболее стабильное напряжение, температуру и, в некоторой степени, частоту. Они имеют самые низкие потери и поэтому особенно подходят для применения в резонансных контурах, где важна стабильность или где требуется точно определенный температурный коэффициент, например, для компенсации температурных эффектов для контура. Основные материалы керамических конденсаторов класса 1 состоят из смеси тонко измельченных гранул параэлектрических материалов, таких как диоксид титана ( TiO
^{₂ ), модифицированный добавками цинка, циркония, ниобия, магния, тантала, кобальта и стронция, которые необходимы для достижения желаемых линейных характеристик конденсатора.}

Общее температурное поведение емкости конденсаторов класса 1 зависит от основного параэлектрического материала, например TiO.
^{₂ . Добавки химического состава используются для точного регулирования желаемой температурной характеристики. Керамические конденсаторы класса 1 имеют самый низкий объемный КПД среди керамических конденсаторов. Это результат относительно низкой диэлектрической проницаемости (от 6 до 200) параэлектрических материалов. Следовательно, конденсаторы класса 1 имеют значения емкости в нижнем диапазоне.}

Керамические материалы для керамических конденсаторов класса 1

Химическая формула	Относительная диэлектрическая проницаемость ε	Температурный коэффициент α 10 −6 / K
MgNb 2 O 6	21 год	−70
ZnNb 2 O 6	25	−56
MgTa 2 O 6	28	18
ZnTa 2 O 6	38	9
(ZnMg) TiO 3	32	5
(ZrSn) TiO 4	37	0
Ba 2 Ti 9 O 20	40	2

Конденсаторы класса 1 имеют температурный коэффициент, который обычно довольно линейно зависит от температуры. Эти конденсаторы имеют очень низкие электрические потери с коэффициентом рассеяния примерно 0,15%. Они не подвергаются значительным процессам старения, а значение емкости практически не зависит от приложенного напряжения. Эти характеристики позволяют применять фильтры с высокой добротностью в резонансных цепях и генераторах (например, в цепях фазовой автоподстройки частоты ).

Стандарт EIA RS-198 кодирует керамические конденсаторы класса 1 трехзначным кодом, который указывает температурный коэффициент. Первая буква дает значительную фигуру изменения емкости по температуре (температурный коэффициент & alpha ; ) в м.д. / K . Второй символ дает множитель температурного коэффициента. Третья буква обозначает максимальное отклонение от указанного в ppm / K. Все значения от 25 до 85 ° C:

Буквенные
коды керамических конденсаторов класса 1 для температурных коэффициентов α согласно EIA-RS-198

Температурный коэффициент α 10 −6 / K Буквенный код	Множитель температурного коэффициента Числовой код	Допуск ppm / K температурного коэффициента Буквенный код
С: 0,0	0: -1	G: ± 30
А: 0,3	1: -10	В: ± 60
L: 0,8	2: -100	Дж: ± 120
А: 0,9	3: -1000	К: ± 250
М: 1. 0	4: +1	L: ± 500
П: 1,5	6: +10	М: ± 1000
R: 2.2	7: +100	N: ± 2500
S: 3,3	8: +1000
Т: 4,7
V: 5,6
U: 7,5

Помимо кода EIA, температурный коэффициент зависимости емкости керамических конденсаторов класса 1 обычно выражается керамическими названиями, такими как «NP0», «N220» и т. Д. Эти названия включают температурный коэффициент (α). В стандарте IEC / EN 60384-8 / 21 температурный коэффициент и допуск заменены двухзначным буквенным кодом (см. Таблицу), в который добавлен соответствующий код EIA.

Керамические конденсаторы класса 1
Керамические названия, температурные коэффициенты α, допуски α и буквенные коды для α
в соответствии с IEC / EN 60384-8 / 21 и EIA-RS-198

Керамические имена	Температурный коэффициент α 10 −6  / K	α-Допуск 10 −6  / K	Суб — класс	IEC / EN- буквенный код	EIA письмо код
P100	100	± 30	1B	AG	M7G
NP0	0	± 30	1B	CG	C0G
N33	−33	± 30	1B	HG	h3G
N75	−75	± 30	1B	LG	L2G
N150	−150	± 60	1B	PH	P2H
N220	−220	± 60	1B	RH	R2H
N330	−330	± 60	1B	SH	S2H
N470	−470	± 60	1B	TH	T2H
N750	−750	± 120	1B	UJ	U2J
N1000	-1000	± 250	1F	QK	Q3K
N1500	−1500	± 250	1F	ВКонтакте	P3K

Например, конденсатор «NP0» с кодом EIA «C0G» будет иметь дрейф 0 с допуском ± 30 ppm / K, тогда как конденсатор «N1500» с кодом «P3K» будет иметь дрейф -1500 ppm / K, с максимальный допуск ± 250 ppm / ° C. Обратите внимание, что коды конденсаторов IEC и EIA являются отраслевыми кодами конденсаторов, а не кодами военных конденсаторов.

К конденсаторам класса 1 относятся конденсаторы с разными температурными коэффициентами α. В частности, большой интерес с технической точки зрения представляют конденсаторы NP0 / CG / C0G с α ± 0 • 10 ⁻⁶  / K и допуском α 30  ppm . Эти конденсаторы имеют изменение емкости dC / C ± 0,54% в диапазоне температур от -55 до +125 ° C. Это обеспечивает точную частотную характеристику в широком диапазоне температур (например, в резонансных цепях). Другие материалы с их особыми температурными характеристиками используются для компенсации противотока параллельно соединенных компонентов, таких как катушки в схемах генератора. Конденсаторы класса 1 имеют очень малые допуски по номинальной емкости.

• Идеализированные кривые для различных керамических конденсаторов класса 1 и представление диапазона допуска температурного коэффициента α

• Идеализированные кривые различных керамических конденсаторов класса 1

• представление диапазона допуска температурного коэффициента α

Керамические конденсаторы класса 2

Керамические конденсаторы класса 2 с их типичными допусками по температурно-зависимой емкости (цветные области)

Керамические конденсаторы класса 2 имеют диэлектрик с высокой диэлектрической проницаемостью и, следовательно, большую объемную эффективность, чем конденсаторы класса 1, но более низкую точность и стабильность. Керамический диэлектрик характеризуется нелинейным изменением емкости в диапазоне температур. Величина емкости также зависит от приложенного напряжения. Они подходят для приложений байпаса, связи и развязки или для схем с частотной дискриминацией, где низкие потери и высокая стабильность емкости менее важны. Обычно они обладают микрофоном .

Конденсаторы класса 2 изготовлены из сегнетоэлектрических материалов, таких как титанат бария ( BaTiO
^{₃ ) И подходящие добавки , такие как силикат алюминия , силикат магния и оксид алюминия . Эта керамика имеет диэлектрическую проницаемость от высокой до очень высокой (от 200 до 14000), которая зависит от напряженности поля . Следовательно, значение емкости конденсаторов класса 2 нелинейно. Это зависит от температуры и приложенного напряжения. Кроме того, конденсаторы класса 2 со временем стареют.}

Однако высокая диэлектрическая проницаемость поддерживает высокие значения емкости в небольших устройствах. Конденсаторы класса 2 значительно меньше устройств класса 1 при одинаковой номинальной емкости и напряжении. Они подходят для приложений, в которых требуется, чтобы конденсатор поддерживал только минимальное значение емкости, например, для буферизации и фильтрации в источниках питания, а также для связи и развязки электрических сигналов.

Конденсаторы класса 2 маркируются в соответствии с изменением емкости в диапазоне температур. Наиболее широко используемая классификация основана на стандарте EIA RS-198 и использует трехзначный код. Первый символ — это буква, обозначающая нижнюю рабочую температуру . Второй символ дает максимальную рабочую температуру, а последний символ дает изменение емкости в этом диапазоне температур:

Керамические конденсаторы класса 2
Система кодирования в соответствии с EIA RS-198 для некоторых диапазонов температур и естественного изменения емкости

Буквенный код низкой температуры	Цифровой код верхней температуры	Буквенный код изменение емкости в диапазоне температур
X = -55 ° C (-67 ° F)	4 = +65 ° C (+149 ° F)	Р = ± 10%
Y = -30 ° C (-22 ° F)	5 = +85 ° C (+185 ° F)	R = ± 15%
Z = +10 ° C (+50 ° F)	6 = +105 ° C (+221 ° F)	L = ± 15%, + 15 / -40% выше 125 ° C
	7 = +125 ° C (+257 ° F)	S = ± 22%
	8 = +150 ° C (+302 ° F)	Т = + 22 / -33%
	9 = +200 ° C (+392 ° F)	U = + 22 / −56%
		V = + 22 / −82%

Например, конденсатор Z5U будет работать при температуре от +10 ° C до +85 ° C с изменением емкости не более чем от + 22% до -56%. Конденсатор X7R может работать от -55 ° C до +125 ° C с изменением емкости не более ± 15%.

Некоторые из наиболее часто используемых материалов керамических конденсаторов класса 2 перечислены ниже:

• X8R (-55 / + 150, ΔC / C ₀ = ± 15%),
• X7R (-55 / + 125 ° C, ΔC / C ₀ = ± 15%),
• X6R (-55 / + 105 ° C, ΔC / C ₀ = ± 15%),
• X5R (-55 / + 85 ° C, ΔC / C ₀ = ± 15%),
• X7S (-55 / + 125, ΔC / C ₀ = ± 22%),
• Z5U (+ 10 / + 85 ° C, ΔC / C ₀ = + 22 / -56%),
• Y5V (-30 / + 85 ° C, ΔC / C ₀ = + 22 / -82%),

В стандарте IEC / EN 60384 -9/22 используется еще один двузначный код.

Система кодирования в соответствии с IEC / EN 60384-9 / 22 для некоторых диапазонов температур и естественного изменения емкости

Код для изменения емкости	Максимум. изменение емкости ΔC / C 0 при U = 0	Максимум. изменение емкости ΔC / C 0 при U = U N	Код для диапазона температур	Диапазон температур
2B	± 10%	+ 10 / −15%	1	−55… +125 ° С
2C	± 20%	+ 20 / −30%	2	−55… +85 ° С
2D	+ 20 / −30%	+ 20 / −40%	3	−40… +85 ° С
2E	+ 22 / −56%	+ 22 / −70%	4	−25… +85 ° С
2F	+ 30 / −80%	+ 30 / −90%	5	(-10… +70) ° С
2R	± 15%	—	6	+10… +85 ° С
2X	± 15%	+ 15 / −25%	—	—

В большинстве случаев код EIA можно перевести в код IEC / EN. Возможны небольшие ошибки перевода, но обычно они допустимы.

• X7R коррелирует с 2X1
• Z5U коррелирует с 2E6
• Y5V аналогично 2F4 , аберрация: ΔC / C ₀ = + 30 / −80% вместо + 30 / −82%
• X7S похож на 2C1 , аберрация: & delta ; C / C ₀ = ± 20% вместо ± 22%
• X8R код IEC / EN отсутствует

Поскольку керамические конденсаторы класса 2 имеют более низкую точность измерения емкости и стабильность, они требуют более высоких допусков.

Для военных типов диэлектрики класса 2 определяют температурную характеристику (TC), но не температурно-вольтную характеристику (TVC). Подобно X7R, военный тип BX не может отклоняться от температуры более чем на 15% и, кроме того, должен оставаться в пределах +15% / — 25% при максимальном номинальном напряжении. Тип BR имеет ограничение TVC +15% / — 40%.

Керамические конденсаторы класса 3

Барьерный слой класса 3 или полупроводниковые керамические конденсаторы имеют очень высокую диэлектрическую проницаемость, до 50 000, и, следовательно, лучшую объемную эффективность, чем конденсаторы класса 2. Однако эти конденсаторы имеют худшие электрические характеристики, в том числе меньшую точность и стабильность. Диэлектрик характеризуется очень высоким нелинейным изменением емкости в диапазоне температур. Величина емкости дополнительно зависит от приложенного напряжения. Кроме того, у них очень большие потери и со временем они стареют.

Керамические конденсаторы с барьерным слоем изготовлены из легированных сегнетоэлектрических материалов, таких как титанат бария ( BaTiO
^{₃ ). По мере совершенствования этой керамической технологии в середине 1980-х годов стали доступны конденсаторы с барьерным слоем емкостью до 100 мкФ, и в то время казалось, что они могут заменить электролитические конденсаторы меньшего размера .}

Поскольку из этого материала невозможно изготовить многослойные конденсаторы, на рынке предлагаются только однослойные свинцовые конденсаторы.

По состоянию на 2013 год конденсаторы с барьерным слоем считаются устаревшими, поскольку современная многослойная керамика класса 2 может предложить более высокую емкость и лучшие характеристики в более компактном корпусе. Как следствие, эти конденсаторы больше не стандартизированы МЭК.

Строительство и стили

• Основная структура керамических конденсаторов

• Конструкция многослойного керамического чип-конденсатора (MLCC), 1 = металлические электроды, 2 = диэлектрическая керамика, 3 = соединительные клеммы

• Конструкция керамического дискового конденсатора

Керамические конденсаторы состоят из смеси тонко измельченных гранул параэлектрических или сегнетоэлектрических материалов, смешанных надлежащим образом с другими материалами для достижения желаемых характеристик. Из этих порошковых смесей керамика спекается при высоких температурах. Керамика образует диэлектрик и служит носителем для металлических электродов. Минимальная толщина диэлектрического слоя, которая сегодня (2013 г.) для низковольтных конденсаторов находится в диапазоне размеров 0,5 микрометра , ограничена размером зерна керамического порошка. Толщина диэлектрика конденсаторов с более высоким напряжением определяется электрической прочностью требуемого конденсатора.

Электроды конденсатора нанесены на керамический слой методом металлизации. В случае MLCC чередующиеся слои металлизированной керамики накладываются друг на друга. Превосходная металлизация электродов с обеих сторон корпуса соединена с контактной клеммой. Лаковое или керамическое покрытие защищает конденсатор от влаги и других внешних воздействий.

Керамические конденсаторы бывают разных форм и стилей. Вот некоторые из наиболее распространенных:

• Многослойный керамический чип-конденсатор (MLCC), прямоугольный блок, для поверхностного монтажа
• Керамический дисковый конденсатор, однослойный диск, с полимерным покрытием, со сквозными выводами
• Проходной керамический конденсатор, используемый для байпаса в высокочастотных цепях. Форма трубки, внутренняя металлизация в контакте со свинцом, внешняя металлизация для пайки
• Керамические силовые конденсаторы, большие керамические корпуса различной формы для высоковольтных приложений

• Некоторые разные стили керамических конденсаторов для использования в электронном оборудовании

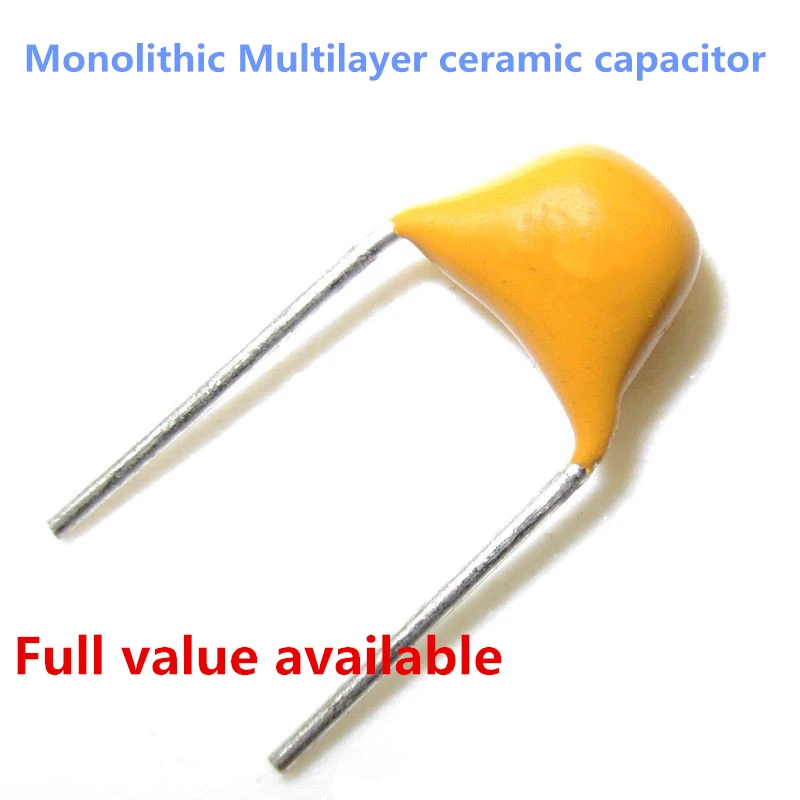

• Многослойный керамический чип-конденсатор (MLCC)

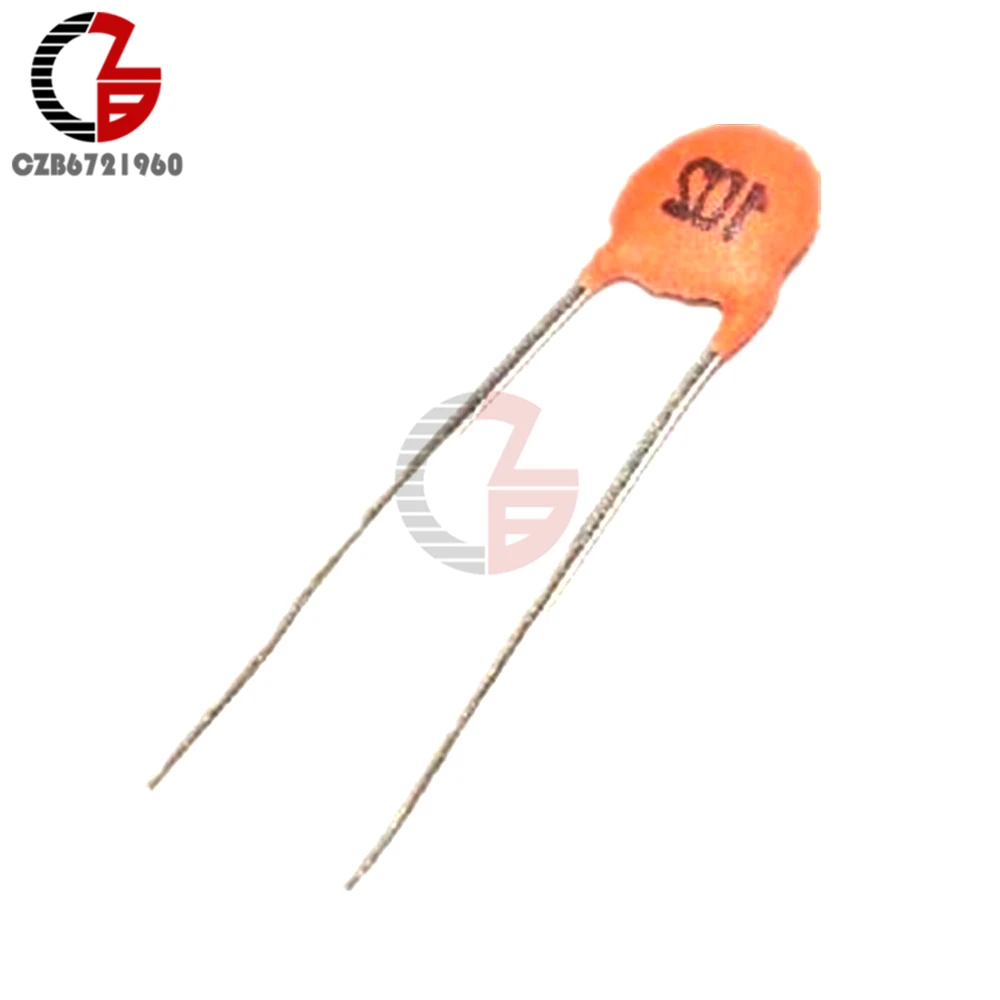

• Керамический дисковый конденсатор (однослойный)

• Проходной керамический конденсатор

• Керамический силовой конденсатор высокого напряжения

Многослойные керамические конденсаторы (MLCC)

Производственный процесс

• Многослойные керамические чип-конденсаторы
• Детальная конструкция многослойного керамического чип-конденсатора (MLCC).
  1. Керамический диэлектрик
  2. Керамическое или лакированное покрытие
  3. Металлизированный электрод
  4. Соединительные клеммы

• Образцы многослойных керамических чип-конденсаторов

MLCC состоит из ряда отдельных конденсаторов, установленных вместе параллельно и контактирующих через контактные поверхности. Исходный материал для всех чипов MLCC представляет собой смесь тонко измельченных гранул параэлектрического или сегнетоэлектрического сырья, модифицированного точно определенными добавками. Эти порошковые материалы смешиваются однородно. Состав смеси и размер частиц порошка до 10 нм отражают опыт производителя.

Из суспензии порошка с подходящим связующим отливают тонкую керамическую фольгу. Эта пленка свернута для транспортировки. Снова развернув, он разрезается на листы одинакового размера, на которые наносится трафаретная печать с использованием металлической пасты. Эти листы становятся электродами. В автоматизированном процессе эти листы укладываются в необходимое количество слоев и затвердевают под давлением. Помимо относительной диэлектрической проницаемости, размер и количество слоев определяют более позднее значение емкости. Электроды уложены стопкой в ​​чередующемся порядке с небольшим смещением от соседних слоев, так что каждый из них впоследствии может быть соединен со смещенной стороной, один слева, один справа. Многослойная стопка прессуется, а затем разрезается на отдельные компоненты. Высокая механическая точность требуется, например, для изготовления стопки из 500 или более слоев размером «0201» (0,5 мм × 0,3 мм).

После разрезания связующее выгорает из стопки. После этого следует спекание при температуре от 1200 до 1450 ° C с получением окончательной, в основном кристаллической, структуры. Этот процесс горения создает желаемые диэлектрические свойства. После обжига следует очистка и металлизация обеих торцевых поверхностей. Благодаря металлизации концы и внутренние электроды соединяются параллельно, и конденсатор получает свои выводы. Наконец, будет выполнено 100% измерение электрических величин и нанесение ленты для автоматизированной обработки на производственном устройстве.

Миниатюризация

Формула емкости ( C ) конденсатора MLCC основана на формуле для пластинчатого конденсатора с увеличенным количеством слоев: где ε обозначает диэлектрическую проницаемость ; A — площадь поверхности электрода; n — количество слоев; и d на расстояние между электродами.
C знак равно ε ⋅ п ⋅ А d {\ Displaystyle C = \ varepsilon \ cdot {{п \ cdot A} \ over {d}}}

Более тонкий диэлектрик или большая площадь электрода увеличивают значение емкости , как и диэлектрический материал с более высокой диэлектрической проницаемостью.

С прогрессирующей миниатюризацией цифровой электроники в последние десятилетия, компоненты на периферии интегральных логических схем также были уменьшены в масштабе. Усадка MLCC включает уменьшение толщины диэлектрика и увеличение количества слоев. Оба варианта требуют огромных усилий и связаны с большим опытом.

В 1995 г. минимальная толщина диэлектрика составляла 4 мкм. К 2005 году некоторые производители выпускали чипы MLCC с толщиной слоя 1 мкм. По состоянию на 2010 год минимальная толщина составляет около 0,5 мкм. Напряженность поля в диэлектрике увеличилась до 35 В / мкм.

Уменьшение размера этих конденсаторов достигается за счет уменьшения размера зерна порошка, что предполагает уменьшение толщины керамических слоев. Кроме того, производственный процесс стал более точно контролироваться, так что можно складывать все больше и больше слоев.

В период с 1995 по 2005 год емкость конденсатора Y5V MLCC размером 1206 была увеличена с 4,7 мкФ до 100 мкФ. Между тем (2013 г.) многие производители могут поставлять конденсаторы MLCC класса 2 со значением емкости 100 мкФ в размере микросхемы 0805.

Размеры корпуса MLCC

У MLCC нет выводов, и в результате они обычно меньше, чем их аналоги с выводами. Они не требуют доступа через отверстие в печатной плате для установки и предназначены для работы с машинами, а не людьми. В результате компоненты для поверхностного монтажа, такие как MLCC, обычно дешевле.

MLCC производятся стандартных форм и размеров для сопоставимого обращения. Поскольку на ранних этапах стандартизации доминировали американские стандарты EIA, размеры микросхем MLCC были стандартизированы EIA в дюймах. Прямоугольный чип с размерами 0,06 дюйма в длину и 0,03 дюйма в ширину кодируется как «0603». Этот код является международным и широко используется. JEDEC (IEC / EN) разработал второй метрический код. Код EIA и метрический эквивалент обычных размеров многослойных керамических чип-конденсаторов, а также размеры в мм показаны в следующей таблице. В таблице отсутствует мера высоты «H». Обычно это не указывается в списке, поскольку высота микросхем MLCC зависит от количества слоев и, следовательно, от емкости. Однако обычно высота H не превышает ширины W.

Таблица кодов размеров и соответствующих размеров конденсаторов микросхемы MLCC

Рисование	Дюймовый код EIA	Размеры Д × Ш дюйм × дюйм	Метрический код IEC / EN	Габариты Д × Ш мм × мм		Дюймовый код EIA	Размеры ДхШ дюйм × дюйм	Метрический код IEC / EN	Габариты Д × Ш мм × мм
Размеры Д × Ш × В многослойных керамических конденсаторов микросхемы	01005	0,016 × 0,0079	0402	0,4 × 0,2		1806 г.	0,18 × 0,063	4516	4,5 × 1,6
	015015	0,016 × 0,016	0404	0,4 × 0,4		1808 г.	0,18 × 0,079	4520	4,5 × 2,0
	0201	0,024 × 0,012	0603	0,6 × 0,3		1812 г.	0,18 × 0,13	4532	4,5 × 3,2
	0202	0,02 × 0,02	0505	0,5 × 0,5		1825 г.	0,18 × 0,25	4564	4,5 × 6,4
	0302	0,03 × 0,02	0805	0,8 × 0,5		2010 г.	0,20 × 0,098	5025	5,0 × 2,5
	0303	0,03 × 0,03	0808	0,8 × 0,8		2020 г.	0,20 × 0,20	5050	5,08 × 5,08
	0504	0,05 × 0,04	1310	1,3 × 1,0		2220	0,225 × 0,197	5750	5,7 × 5,0
	0402	0,039 × 0,020	1005	1,0 × 0,5		2225	0,225 × 0,25	5664/5764	5,7 × 6,4
	0603	0,063 × 0,031	1608	1,6 × 0,8		2512	0,25 × 0,13	6432	6,4 × 3,2
	0805	0,079 × 0,049	2012 г.	2,0 × 1,25		2520	0,25 × 0,197	6450	6,4 × 5,0
	1008	0,098 × 0,079	2520	2,5 × 2,0		2920	0,29 × 0,197	7450	7,4 × 5,0
	1111	0,11 × 0,11	2828	2,8 × 2,8		3333	0,33 × 0,33	8484	8,38 × 8,38
	1206	0,126 × 0,063	3216	3,2 × 1,6		3640	0,36 × 0,40	9210	9,2 × 10,16
	1210	0,126 × 0,10	3225	3,2 × 2,5		4040	0,4 × 0,4	100100	10,2 × 10,2
	1410	0,14 × 0,10	3625	3,6 × 2,5		5550	0,55 × 0,5	140127	14,0 × 12,7
	1515	0,15 × 0,15	3838	3,81 × 3,81		8060	0,8 × 0,6	203153	20,3 × 15,3

Металлизация NME и BME

• Влияние металлизации на зависимость напряжения керамических многослойных чип-конденсаторов X7R

• Структура электродов NME и соответственно BME металлизация выводов микросхем MLCC

• Влияние металлизации NME или BME для микросхем X7R MLCC класса 2 на зависимость емкости от напряжения.

Особой проблемой при производстве многослойных керамических конденсаторов для микросхем в конце 1990-х было резкое повышение цен на металлы, используемые для электродов и клемм. Первоначально были выбраны неокисляющиеся благородные металлы, серебро и палладий, которые могут выдерживать высокие температуры спекания от 1200 до 1400 ° C. Они назывались «NME» (электроды из благородных металлов) и обеспечивали очень хорошие электрические свойства конденсаторам класса 2. Рост цен на эти металлы значительно увеличил цены на конденсаторы.

Из-за ценового давления были разработаны электроды из недрагоценных металлов (BME) с использованием гораздо более дешевых материалов — никеля и меди .

Но металлизация BME дает другие электрические свойства; например, зависимость конденсаторов X7R от напряжения значительно увеличилась (см. рисунок). Даже коэффициент потерь и поведение импеданса керамических конденсаторов класса 2 были уменьшены за счет металлизации BME.

Для керамических конденсаторов класса 2 из-за их использования в приложениях, где это обычно не очень важно для стабильности электрических свойств, эти отрицательные изменения по причинам стоимости были окончательно приняты рынком, в то время как металлизация NME была сохранена в керамические конденсаторы 1 класса.

Диапазон емкости MLCC

Максимально доступные значения емкости микросхем MLCC в корпусе 2012 г. (по состоянию на апрель 2017 г.)

Емкость микросхем MLCC зависит от диэлектрика, размера и требуемого напряжения (номинального напряжения). Значения емкости начинаются примерно с 1 пФ. Максимальное значение емкости определяется технологией производства. Для X7R это 47 мкФ, для Y5V: 100 мкФ.

На рисунке справа показана максимальная емкость для многослойных керамических чип-конденсаторов класса 1 и класса 2. В следующих двух таблицах, для керамики NP0 / C0G и X7R каждая, для каждого типичного размера указаны максимально допустимые значения емкости и номинальное напряжение ведущих производителей Murata, TDK, KEMET, AVX. (По состоянию на апрель 2017 г.)

Максимальные значения емкости микросхем NP0 / C0G MLCC класса 1

Номинальное напряжение	Размер корпуса, код EIA
	01005	0201	0402	0603	0805	1206	1210	1812 г.	2220
	Размеры в мм
	0,4 × 0,2	0,6 × 0,3	1,0 × 0,5	1,6 × 0,8	2,0 × 1,25	3,2 × 1,6	3,2 × 2,5	4,5 × 3,2	5,7 × 5,0
	Максимум. емкость
6,3 В	220 пФ	—	—	33 нФ	—	—	—	—	—
10 В	220 пФ	—	4,7 нФ	33 нФ	100 нФ	100 нФ	220 нФ	—	—
16 В	220 пФ	—	2,2 нФ	15 нФ	47 нФ	120 нФ	220 нФ	—	—
25 В	220 пФ	1,0 нФ	2,2 нФ	47 нФ	47 нФ	120 нФ	220 нФ	—	—
50 В	100 пФ	220 пФ	1,5 нФ	10 нФ	47 нФ	100 нФ	150 нФ	220 нФ	470 нФ
100 В	—	100 пФ	1,0 нФ	4,7 нФ	22 нФ	100 нФ	100 нФ	150 нФ	330 нФ
250 В	—	—	330 пФ	2,2 нФ	8,2 нФ	22 нФ	47 нФ	100 нФ	—
500 В	—	—	—	—	820 пФ	4,7 нФ	10 нФ	22 нФ	47 нФ
630 В	—	—	—	—	1,2 нФ	4,7 нФ	15 нФ	22 нФ	47 нФ
1000 В	—	—	—	—	270 пФ	1,0 нФ	2,7 нФ	5,6 нФ	12 нФ
2000 В	—	—	—	—	—	270 пф	680 пФ	1,5 нФ	3,9 нФ
3000 В	—	—	—	—	—	—	—	390 пФ	1,0 нФ

Максимальные значения емкости микросхем класса 2-X7R-MLCC

Номинальное напряжение	Размер корпуса, код EIA
	01005	0201	0402	0603	0805	1206	1210	1812 г.	2220
	Размеры в мм
	0,4 × 0,2	0,6 × 0,3	1,0 × 0,5	1,6 × 0,8	2,0 × 1,25	3,2 × 1,6	3,2 × 2,5	4,5 × 3,2	5,7 × 5,0
	Максимум. емкость
4 В	—	—	2,2 мкФ	2,2 мкФ	22 мкФ	100 мкФ	100 мкФ	—	—
6,3 В	—	0,1 мкФ	2,2 мкФ	10 мкФ	22 мкФ	47 мкФ	100 мкФ	—	—
10 В	1,0 нФ	0,1 мкФ	2,2 мкФ	10 мкФ	22 мкФ	22 мкФ	47 мкФ	—	—
16 В	1,0 нФ	0,1 мкФ	2,2 мкФ	4,7 мкФ	10 мкФ	22 мкФ	22 мкФ	—	—
25 В	—	10 нФ	0,1 мкФ	2,2 мкФ	10 мкФ	10 мкФ	22 мкФ	—	22 мкФ
50 В	—	1,5 нФ	0,1 мкФ	0,47 мкФ	4,7 мкФ	4,7 мкФ	10 мкФ	—	10 мкФ
100 В	—	—	4,7 нФ	0,1 мкФ	0,1 мкФ	4,7 мкФ	10 мкФ	3,3 мкФ	10 мкФ
200 В	—	—	—	10 нФ	56 нФ	0,15 мкФ	0,22 мкФ	1,0 мкФ	1,0 мкФ
250 В	—	—	—	2,2 нФ	22 нФ	0,1 мкФ	0,22 мкФ	0,47 мкФ	1,0 мкФ
500 В	—	—	—	3,9 нФ	22 нФ	68 нФ	0,1 мкФ	0,22 мкФ	0,47 мкФ
630 В	—	—	—	1,5 нФ	12 нФ	33 нФ	0,1 мкФ	0,15 мкФ	0,33 мкФ
1000 В	—	—	—	1,0 нФ	4,7 нФ	22 нФ	68 нФ	0,1 мкФ	0,12 мкФ
2000 В	—	—	—	—	—	2,2 нФ	6,8 нФ	10 нФ	22 нФ
3000 В	—	—	—	—	—	—	—	1,2 нФ	15 нФ

Стили с низким уровнем ESL

• Сравнение различных конструкций MLCC

• Стандартная конструкция микросхемы MLCC

• Конструкция микросхемы MLCC с низким уровнем ESL

• Массив микросхем MLCC

В области своей резонансной частоты конденсатор имеет лучшие свойства развязки для шумов или электромагнитных помех . Резонансная частота конденсатора определяется индуктивностью компонента. Индуктивные части конденсатора суммируются в эквивалентной последовательной индуктивности, или ESL. (Обратите внимание, что L — это электрический символ индуктивности.) Чем меньше индуктивность, тем выше резонансная частота.

Поскольку, особенно при цифровой обработке сигналов, частота переключения продолжает расти, потребность в высокочастотной развязке или конденсаторах фильтра возрастает. С помощью простого изменения конструкции можно уменьшить ESL микросхемы MLCC. Поэтому уложенные друг на друга электроды соединяются продольной стороной с соединительными выводами. Это уменьшает расстояние, на которое носители заряда протекают по электродам, что снижает индуктивность компонента.

Например, результат для X7R с 0,1 мкФ и размером 0805, с резонансной частотой около 16 МГц увеличивается до примерно 22 МГц, если чип имеет размер 0508 с выводами на продольной стороне.

Другая возможность — сформировать устройство в виде массива конденсаторов. Здесь несколько отдельных конденсаторов встроены в общий корпус. При их параллельном подключении уменьшаются итоговые значения ESL и ESR компонентов.

Развязочный конденсатор X2Y

• Развязочный конденсатор X2Y

• Разделительные конденсаторы X2Y с разными размерами корпуса

• Внутренняя конструкция конденсатора X2Y

• Принципиальная схема конденсатора X2Y в цепи развязки

Стандартный многослойный керамический конденсатор имеет множество противоположных электродных слоев, уложенных внутри, соединенных с двумя внешними выводами. Однако керамический чип-конденсатор X2Y представляет собой 4-контактное устройство. Он построен как стандартный двухконтактный MLCC из уложенных друг на друга керамических слоев с дополнительным третьим набором экранирующих электродов, встроенных в чип. Эти экранирующие электроды окружают каждый существующий электрод в стопке пластин конденсатора и имеют низкоомный контакт с двумя дополнительными боковыми выводами поперек выводов конденсатора. Конструкция X2Y приводит к трехузловой емкостной схеме, которая обеспечивает одновременную межфазную фильтрацию и межфазную фильтрацию.

Керамические конденсаторы X2Y, способные заменить 2 или более обычных устройств, идеально подходят для высокочастотной фильтрации или подавления шумов питающих напряжений в цифровых схемах и могут оказаться неоценимыми для удовлетворения строгих требований ЭМС в двигателях постоянного тока, в автомобилях, аудиосистемах, датчиках и т. Д. Приложения.

Площадь основания X2Y приводит к меньшей установленной индуктивности. Это особенно интересно для использования в высокоскоростных цифровых схемах с тактовой частотой порядка 100 МГц и выше. Разделение отдельных напряжений питания на печатной плате трудно реализовать из-за паразитных индуктивностей линий питания. Стандартное решение с обычными керамическими конденсаторами требует параллельного использования многих обычных микросхем MLCC с разными значениями емкости. Здесь конденсаторы X2Y могут заменить до пяти керамических конденсаторов одинакового размера на печатной плате. Однако этот конкретный тип керамического конденсатора запатентован, поэтому эти компоненты все еще сравнительно дороги.

Альтернативой конденсаторам X2Y может быть трехконтактный конденсатор.

Механическая восприимчивость

Керамика, с одной стороны, очень прочный материал; с другой стороны, он ломается даже при относительно небольшом механическом напряжении. Микросхемы MLCC в качестве компонентов для поверхностного монтажа подвержены напряжениям изгиба, поскольку они устанавливаются непосредственно на подложку. Они застревают между паяными соединениями на печатной плате (PCB) и часто подвергаются механическим воздействиям, например, при ударе по печатной плате от вибрации или удара. Они также более чувствительны к термическим нагрузкам, чем свинцовые компоненты. Избыточная высота галтели припоя может увеличить эти напряжения и вызвать растрескивание стружки. Из всех влияющих факторов наиболее критическим оказалось механическое воздействие на печатную плату. Причина в том, что силы, вызванные такими видами напряжений, более или менее передаются без демпфирования компонентам через печатную плату и паяные соединения.

• Чипы MLCC — правильная установка — чип с трещинами — испытание на изгиб подложки

• Правильно смонтированный и припаянный чип MLCC на печатной плате

• Микрофотография сломанной керамики в чипе MLCC

• Упрощенный рисунок испытания на изгиб паяного MLCC

Способность чипов MLCC выдерживать механические нагрузки проверяется так называемым испытанием на изгиб подложки. Здесь тестовая печатная плата с припаянной микросхемой MLCC между двумя точками опоры сгибается пробойником на длину пути от 1 до 3 мм. Длина пути зависит от требований, исходящих от приложения. Если трещины не появятся, конденсаторы способны выдержать требуемые требования. Трещины обычно обнаруживаются по короткому замыканию или по изменению значения емкости в отклоненном состоянии.

Прочность на изгиб кристалла MLCC зависит от свойств керамики, размера кристалла и конструкции конденсаторов. Без каких-либо особых конструктивных особенностей керамические чипы MLCC NP0 / C0G класса 1 достигают типичной прочности на изгиб 2 мм, в то время как более крупные типы керамических чипов X7R, Y5V класса 2 достигают только прочности на изгиб примерно 1 мм. Более мелкие чипы, такие как размер 0402, достигаются во всех типах керамики более высоких значений прочности на изгиб.

Благодаря особым конструктивным особенностям, в частности специальной конструкции электродов и выводов, прочность на изгиб может быть улучшена. Например, внутреннее короткое замыкание возникает из-за контакта двух электродов с противоположной полярностью, которое возникает при разрыве керамики в области выводов. Этого можно избежать, если уменьшить перекрывающиеся поверхности электродов. Это достигается, например, с помощью «дизайна в открытом режиме» (OMD). Здесь обрыв в области выводов лишь немного снижает значение емкости (AVX, KEMET).

• Различные конструкции MLCC для минимизации механического напряжения

• Стандартный чип MLCC, возможно короткое замыкание, если керамика сломается из-за механического воздействия

• Микросхема MLCC «Open-Mode-Design», разрыв только снижает значение емкости

• «Конструкция с плавающим электродом» — MLCC, разрыв только снижает значение емкости

• «Flex-Termination» — микросхемы MLCC, гибкий контактный слой предотвращает поломку керамики.

При аналогичной конструкции, называемой «конструкция с плавающим электродом» (FED) или «многослойные последовательные конденсаторы» (MLSC), также происходит только уменьшение емкости, если части корпуса конденсатора ломаются. Эта конструкция работает с плавающими электродами без какого-либо проводящего соединения с заделкой. Обрыв не приводит к короткому замыканию, а только к уменьшению емкости. Однако обе конструкции приводят к созданию более крупных конструкций по сравнению со стандартной версией MLCC с тем же значением емкости.

Такой же объем по сравнению со стандартными MLCC достигается за счет введения гибкого промежуточного слоя из проводящего полимера между электродами и заделкой, называемого «гибкими заделками» (FT-Cap) или «мягкими заделками». В этой конструкции жесткое металлическое паяное соединение может перемещаться по гибкому полимерному слою и, таким образом, может поглощать изгибающие усилия, не вызывая разрушения керамики.

Подавление RFI / EMI с помощью конденсаторов X и Y

Конденсаторы подавления являются эффективными компонентами уменьшения помех, поскольку их электрический импеданс уменьшается с увеличением частоты, так что на более высоких частотах они замыкают электрические помехи и переходные процессы между линиями или на землю. Таким образом, они предотвращают посылку и прием электромагнитных и радиопомех, а также переходных процессов в линиях (X-конденсаторы) для оборудования и механизмов (включая двигатели, инверторы и электронные балласты, а также демпферы твердотельных реле и искрогасители). ) и заземление (Y-конденсаторы). Конденсаторы X эффективно поглощают симметричные, симметричные или дифференциальные помехи. Конденсаторы типа Y подключаются в обход линии между фазой линии и точкой нулевого потенциала для поглощения асимметричных, несимметричных или синфазных помех.

• Подавление RFI / EMI с помощью X- и Y-конденсаторов для оборудования без и с дополнительной защитной изоляцией

• Подключение конденсатора класса I устройства

• Подключение конденсатора класса II устройства

Конденсаторы для подавления электромагнитных / радиопомех сконструированы таким образом, чтобы любые оставшиеся помехи или электрические помехи не превышали пределы, указанные в директиве по электромагнитной совместимости EN 50081. Компоненты подавления подключаются непосредственно к сетевому напряжению на срок от 10 до 20 лет или более и поэтому подвергаются потенциально опасным перенапряжениям и переходные процессы. По этой причине ограничительные конденсаторы должны соответствовать требованиям безопасности и негорючести международных стандартов безопасности, таких как

• Европа: EN 60384-14,
• США: UL 1414, UL 1283
• Канада: CSA C22.2, № 1, CSA C22.2, № 8
• Китай: CQC (GB / T 14472-1998)

Конденсаторы RFI, отвечающие всем указанным требованиям, имеют сертификационный знак различных национальных агентств по стандартам безопасности. Для линий электропередачи особые требования предъявляются к негорючести покрытия и эпоксидной смоле, пропитывающей или покрывающей корпус конденсатора. Для получения сертификатов безопасности конденсаторы X и Y, рассчитанные на питание от сети, проходят разрушающие испытания до точки отказа. Даже при воздействии значительных скачков перенапряжения эти конденсаторы с классом безопасности должны выходить из строя безотказным образом, чтобы не подвергать опасности персонал или имущество.

По состоянию на 2012 год большинство керамических конденсаторов, используемых для подавления EMI / RFI, были свинцовыми для монтажа в сквозные отверстия на печатной плате, техника поверхностного монтажа становится все более и более важной. По этой причине в последние годы многие микросхемы MLCC для подавления EMI / RFI от различных производителей получили одобрения и соответствуют всем требованиям, указанным в применимых стандартах.

Керамические силовые конденсаторы

• Различные стили керамических конденсаторов для силовой электроники

• Керамический конденсатор высокого напряжения в стиле дверной ручки

• Силовой керамический конденсатор дискового типа

• Трубчатый или горшечный керамический конденсатор

Хотя материалы, используемые для керамических конденсаторов большой мощности, в основном очень похожи на материалы, используемые для меньших, керамические конденсаторы с высокой и очень высокой мощностью или номинальным напряжением для приложений в энергосистемах, передатчиках и электрических установках часто классифицируются отдельно по историческим причинам. Стандартизация керамических конденсаторов для более низкой мощности ориентирована на электрические и механические параметры в качестве компонентов для использования в электронном оборудовании. Стандартизация силовых конденсаторов, напротив, в значительной степени направлена ​​на защиту персонала и оборудования, указанная местным регулирующим органом.

Силовые керамические конденсаторы в радиочастотной передающей станции

По мере того как современное электронное оборудование получило возможность работать с уровнями мощности, которые ранее были исключительной прерогативой «электрических» компонентов, различие между «электронной» и «электрической»

Маркировка конденсаторов — таблица расшифровки конденсаторов

Конденсаторы предназначены для накопления электрического заряда. Емкость измеряется в фарадах (Ф, или F). Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10^-9 и 10^-12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

БУКВЕННО-ЦИФРОВАЯ И ЦИФРОВАЯ МАРКИРОВКА КОНДЕНСАТОРОВ

В таком случае первые цифры обозначают значение емкости в пикофарадах (пФ), а последняя цифра — количество нулей.
При обозначении емкостей менее 10 пФ последней цифрой может быть «9», например, 109 = 1 пФ.
При обозначении емкостей 1 пФ и менее первой цифрой будет «0», например, 010 = 1 пФ.
В качестве раздельной запятой используется буква R, например, 0R5 = 0,5 пФ.

При маркировке емкостей конденсаторов в микрофарадах применяется цифровая маркировка, например, 1 — 1 мкФ, 10 — 10 мкФ, 100 — 100 мкФ.
В маркировке может использоваться буква R, число что стоит после нее значит десятые доли микрофарада (мкФ), например, R1 — 0,1 мкФ, R22 — 0,22 мкФ, 3R3 — 3,3 мкФ.
После обозначения емкости может быть нанесен буквенный символ, который обозначает допустимое отклонение емкости конденсатора.

Как определить единицы измерения? На корпусе конденсаторов может быть проставлена буква, обозначающая единицу измерения, например, p — пикофарад, n — нанофарад, u — микрофарад. Но если после цифр стоит одна буква, скорее всего, это маркировка значения допуска, а не маркировка единицы измерения (как правило, буквы «p» и «n» в маркировке значения допуска не участвуют, но бывают исключения).

Емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10^-12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10^-6 Ф.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквой В и V, например, 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Больше примеров расшифровки маркировки конденсаторов смотрите ниже:

ЦВЕТОВАЯ МАРКИРОВКА КОНДЕНСАТОРОВ

Также популярна цветная маркировка конденсаторов. Выполнена она цветовыми метками — полосами либо точками. Количество меток может быть от трех до шести. Если у конденсатора выводы расположены слева и справа корпуса (как у резистора), то первой меткой считается та, которая ближе к выводу. Если выводы конденсатора расположены с одной стороны, то первой считается метка, которая ближе к верхушке конденсатора (стороне корпуса, противоположной расположению выводов).

Цветом определяется код номинальной емкости, ее множителя и допустимого напряжения. Код номинальной емкости соответствует цвету краски корпуса конденсатора у выводов (вывода), кодом множителя может бута цвет пятна посередине корпуса, а код допустимого напряжения — краска второй части корпуса конденсатора.

Ниже додаем таблицы маркировки конденсаторов, по которым легко определить номинальную емкость и другие параметры конденсаторов в зависимости от цвета полоски или точки.

Таблица цветовой маркировки конденсаторов общего применения:

Таблица цветовой маркировки напряжения конденсаторов:

Для маркировки пленочных конденсаторов используют 5 цветных полос или точек: первые три кодируют значение номинальной емкости, четвертая — допуск, пятая — номинальное рабочее напряжение.

Цветовая маркировка танталовых конденсаторов:

КОНДЕНСАТОРЫ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ

Обозначение конденсатора на схемах: постоянный, полярный, неполярный, оксидный проходной, опорный, переменный, полупеременный конденсатор и другие. Рядом с этим указывают позиционное обозначение, состоящее из буквы С и номера по порядку на схеме. Здесь также указывается номинал емкости, значение емкости лежит в пределах 1 … 9999 пФ и является целым. Если значение емкости является десятичной дробью, то обозначение емкости имеет размерность, например, С2 38,2 пФ.

Конденсатор 100nk это сколько

Автор На чтение 13 мин. Опубликовано 12.12.2019

Правила маркировки конденсаторов постоянной ёмкости

При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.

Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.

Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.

При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?

У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.

Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.

Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.

Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.

Итак, разберёмся в том, как маркируют конденсаторы.

Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.

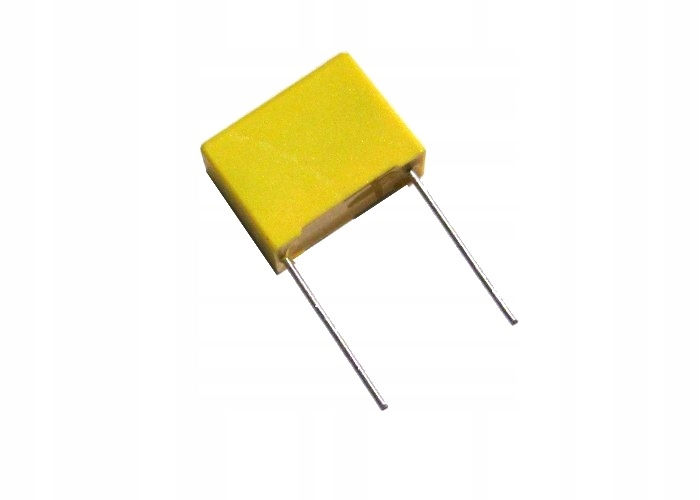

Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.

Конденсаторы серии К73 и их маркировка

Правила маркировки.

Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.

Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) – 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).

Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.

Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.

Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C – 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.

Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.

Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставиться буква R и две цифры. Например, 1R5 = 1,5 пФ.

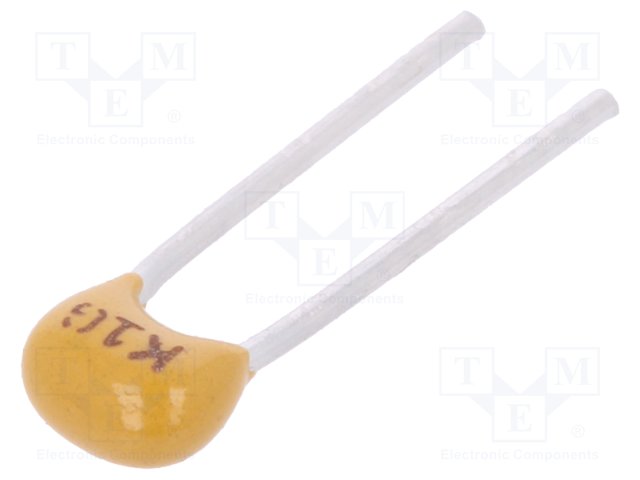

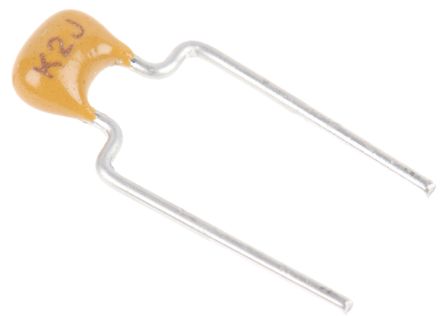

На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.

Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом

Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.

Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.

Буквенный код отклонения ёмкости (допуск).

Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.

Допуск в %	Буквенное обозначение
лат.	рус.
± 0,05p	A
± 0,1p	B	Ж
± 0,25p	C	У
± 0,5p	D	Д
± 1,0	F	Р
± 2,0	G	Л
± 2,5	H
± 5,0	J	И
± 10	K	С
± 15	L
± 20	M	В
± 30	N	Ф
-0. +100	P
-10. +30	Q
± 22	S
-0. +50	T
-0. +75	U	Э
-10. +100	W	Ю
-20. +5	Y	Б
-20. +80	Z	А

Маркировка конденсаторов по рабочему напряжению.

Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.

Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.

Номинальное рабочее напряжение, B	Буквенный код
1,0	I
1,6	R
2,5	M
3,2	A
4,0	C
6,3	B
10	D
16	E
20	F
25	G
32	H
40	S
50	J
63	K
80	L
100	N
125	P
160	Q
200	Z
250	W
315	X
350	T
400	Y
450	U
500	V

Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.

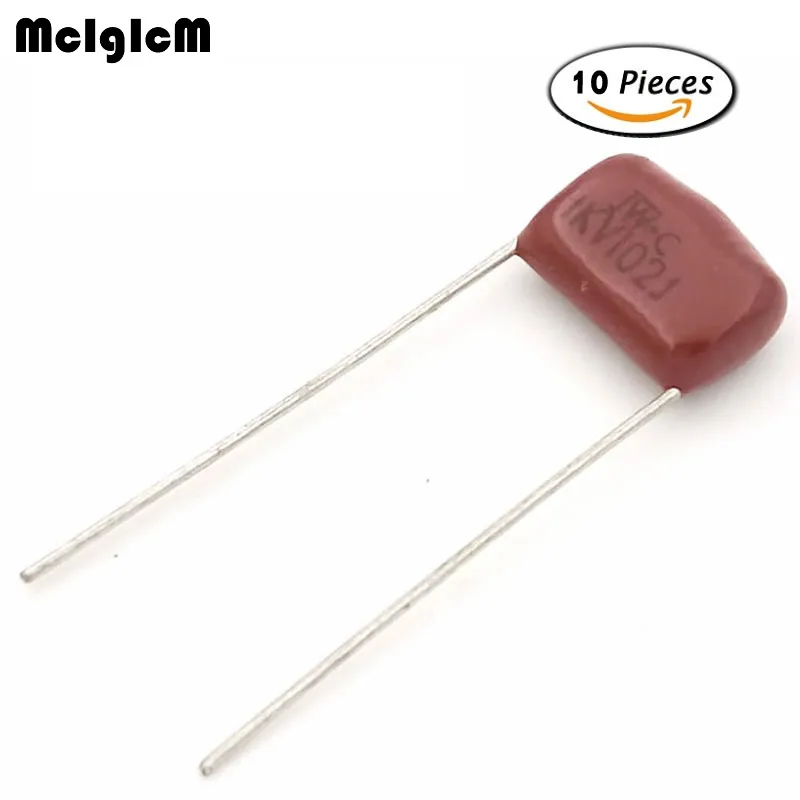

Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.

1. Маркировка тремя цифрами.

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код	пикофарады, пФ, pF	нанофарады, нФ, nF	микрофарады, мкФ, μF
109	1.0 пФ
159	1.5 пФ
229	2.2 пФ
339	3.3 пФ
479	4.7 пФ
689	6.8 пФ
100	10 пФ	0.01 нФ
150	15 пФ	0.015 нФ
220	22 пФ	0.022 нФ
330	33 пФ	0.033 нФ
470	47 пФ	0.047 нФ
680	68 пФ	0.068 нФ
101	100 пФ	0.1 нФ
151	150 пФ	0.15 нФ
221	220 пФ	0.22 нФ
331	330 пФ	0.33 нФ
471	470 пФ	0.47 нФ
681	680 пФ	0.68 нФ
102	1000 пФ	1 нФ
152	1500 пФ	1.5 нФ
222	2200 пФ	2.2 нФ
332	3300 пФ	3.3 нФ
472	4700 пФ	4.7 нФ
682	6800 пФ	6.8 нФ
103	10000 пФ	10 нФ	0.01 мкФ
153	15000 пФ	15 нФ	0.015 мкФ
223	22000 пФ	22 нФ	0.022 мкФ
333	33000 пФ	33 нФ	0.033 мкФ
473	47000 пФ	47 нФ	0.047 мкФ
683	68000 пФ	68 нФ	0.068 мкФ
104	100000 пФ	100 нФ	0.1 мкФ
154	150000 пФ	150 нФ	0.15 мкФ
224	220000 пФ	220 нФ	0.22 мкФ
334	330000 пФ	330 нФ	0.33 мкФ
474	470000 пФ	470 нФ	0.47 мкФ
684	680000 пФ	680 нФ	0.68 мкФ
105	1000000 пФ	1000 нФ	1 мкФ

2. Маркировка четырьмя цифрами.

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ.

3. Буквенно-цифровая маркировка.

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ , 22p = 22 пФ , 2н2 = 2.2 нФ , 4n7 = 4,7 нФ , μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ , R47 = 0,47 мкФ , 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы.

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка	значение	маркировка	значение	маркировка	значение	маркировка	значение
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2.0	R	4.3	Z	9.1	t	8.0

5. Планарные электролитические конденсаторы.

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

, по таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква	e	G	J	A	C	D	E	V	H (T для танталовых)
напряжение	2,5 В	4 В	6,3 В	10 В	16 В	20 В	25 В	35 В	50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код	Емкость [пФ]	Емкость [нФ]	Емкость [мкФ]
109	1,0	0,001	0,000001
159	1,5	0,0015	0,000001
229	2,2	0,0022	0,000001
339	3,3	0,0033	0,000001
479	4,7	0,0047	0,000001
689	6,8	0,0068	0,000001
100*	10	0,01	0,00001
150	15	0,015	0,000015
220	22	0,022	0,000022
330	33	0,033	0,000033
470	47	0,047	0,000047
680	68	0,068	0,000068
101	100	0,1	0,0001
151	150	0,15	0,00015
221	220	0,22	0,00022
331	330	0,33	0,00033
471	470	0,47	0,00047
681	680	0,68	0,00068
102	1000	1,0	0,001
152	1500	1,5	0,0015
222	2200	2,2	0,0022
332	3300	3,3	0,0033
472	4700	4,7	0,0047
682	6800	6,8	0,0068
103	10000	10	0,01
153	15000	15	0,015
223	22000	22	0,022
333	33000	33	0,033
473	47000	47	0,047
683	68000	68	0,068
104	100000	100	0,1
154	150000	150	0,15
224	220000	220	0,22
334	330000	330	0,33
474	470000	470	0,47
684	680000	680	0,68
105	1000000	1000	1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код	Емкость[пФ]	Емкость[нФ]	Емкость[мкФ]
1622	16200	16,2	0,0162
4753	475000	475	0,475

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код	Емкость [мкФ]
R1	0,1
R47	0,47
1	1,0
4R7	4,7
10	10
100	100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Код	Емкость
p10	0,1 пФ
Ip5	1,5 пФ
332p	332 пФ
1НО или 1nО	1,0 нФ
15Н или 15n	15 нФ
33h3 или 33n2	33,2 нФ
590H или 590n	590 нФ
m15	0,15мкФ
1m5	1,5 мкФ
33m2	33,2 мкФ
330m	330 мкФ
1mO	1 мФ или 1000 мкФ
10m	10 мФ

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код	Емкость [мкФ]	Напряжение [В]
А6	1,0	16/35
А7	10	4
АА7	10	10
АЕ7	15	10
AJ6	2,2	10
AJ7	22	10
AN6	3,3	10
AN7	33	10
AS6	4,7	10
AW6	6,8	10
СА7	10	16
СЕ6	1,5	16
СЕ7	15	16
CJ6	2,2	16
CN6	3,3	16
CS6	4,7	16
CW6	6,8	16
DA6	1,0	20
DA7	10	20
DE6	1,5	20
DJ6	2,2	20
DN6	3,3	20
DS6	4,7	20
DW6	6,8	20
Е6	1,5	10/25
ЕА6	1,0	25
ЕЕ6	1,5	25
EJ6	2,2	25
EN6	3,3	25
ES6	4,7	25
EW5	0,68	25
GA7	10	4
GE7	15	4
GJ7	22	4
GN7	33	4
GS6	4,7	4
GS7	47	4
GW6	6,8	4
GW7	68	4
J6	2,2	6,3/7/20
JA7	10	6,3/7
JE7	15	6,3/7
JJ7	22	6,3/7
JN6	3,3	6,3/7
JN7	33	6,3/7
JS6	4,7	6,3/7
JS7	47	6,3/7
JW6	6,8	6,3/7
N5	0,33	35
N6	3,3	4/16
S5	0,47	25/35
VA6	1,0	35
VE6	1,5	35
VJ6	2,2	35
VN6	3,3	35
VS5	0,47	35
VW5	0,68	35
W5	0,68	20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров электрической сети необходимо четко владеть знаниями маркировки конденсаторов, которые имеют ключевое значение. Сложность возникает из-за того, что она разнится в большом количестве случаев – на нее влияет производитель, страна-экспортер, вид и параметры самого конденсатора, и даже его размеры.

В данной статье рассмотрим основные параметры конденсаторов, которые влияют на их маркировку, а также научимся правильно читать значения, нанесенные производителем даже на самые крохотные изделия.

Параметры конденсаторов

Эти устройства предназначены для накопления электрического заряда. Емкость измеряется в специальных единицах, именуемых фарадами (Ф, или F). Однако 1 фарад – колоссальная величина, которая не используется в радиотехнике. Для конденсаторов применяется микрофарад (мкФ, µF) – фарад, разделенный на миллион. Единица обозначается как мкФ практически на всех типах конденсаторов. В теоретических расчетах иногда можно увидеть миллифарад (мФ, mF), что равняется фараду, деленному на тысячу. В маленьких конденсаторах применяется нанофарад (нФ, nF) и пикофарад (пФ, pF), что соответственно равняется 10 -9 и 10 -12 фарад. Это обозначение очень важно, так как используется в маркировке либо напрямую, либо с помощью заменяемых значений.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

• Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Числовая и численно-буквенная маркировка маленьких конденсаторов

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

• первые две цифры обозначают первые две цифры емкости;
• третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
• такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

• Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

Заключение

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

• 1

  Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

• 2

  После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

• 3

  Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

• У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
• Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
• Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
• 5 лет успешной работы и тысячи довольных клиентов.

Лучшее соотношение цены и качества керамический конденсатор 1nf — Выгодные предложения на керамический конденсатор 1nf от мировых продавцов керамических конденсаторов 1nf

Отличные новости !!! Вы находитесь в нужном месте в отношении керамического конденсатора 1 нФ. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот керамический конденсатор 1 нФ станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели керамический конденсатор 1 нФ на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в керамическом конденсаторе 1 нФ и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести керамический конденсатор 1nf по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Емкость от 1 нФ до 100 нФ | Конденсаторы

		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы с номинальным током переменного тока, класс X1, 400 В переменного тока / класс Y4, 125 В переменного тока	Радиальный	125.0	1 нФ	50 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы с номинальным током переменного тока, класс X1, 400 В переменного тока / класс Y4, 125 В переменного тока	Радиальный	400.0	1 нФ	50 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	20.0	33 нФ	100 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	35.0	33 нФ	100 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	50.0	56 нФ	100 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	60.0	100 нФ	100 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	75.0	33 нФ	100 нФ
		Конденсаторы фиксированные	Тантал твердый	Твердоэлектролитные конденсаторы Tantalex ™, герметичные, с осевым выводом	сквозное отверстие осевое	100.0	33 нФ	100 нФ

Емкость от 1 нФ до 100 нФ | Керамический | Конденсаторы

		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы с номинальным током переменного тока, класс X1, 400 В переменного тока / класс Y4, 125 В переменного тока	Радиальный	125.0	1 нФ	50 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы с номинальным током переменного тока, класс X1, 400 В переменного тока / класс Y4, 125 В переменного тока	Радиальный	400.0	1 нФ	50 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока, класс X2, 400 В переменного тока	Радиальный	400.0	9 нФ	100 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока, класс X2, 400 В переменного тока	Радиальный	400.0	10 нФ	10 нФ	2	Z5U
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока с номинальным током в сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	250.0	1 нФ	8 нФ	2	Y5S
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока с номинальным током в сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	300.0	1 нФ	8 нФ	2	Y5S
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока с номинальным током в сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	400.0	1 нФ	8 нФ	2	Y5S
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	250.0	1 нФ	10 нФ	2	Y5U
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	300.0	1 нФ	10 нФ	2	Y5U
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	400.0	1 нФ	10 нФ	2	Y5U
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	250.0	4,7 нФ	10 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	300.0	4,7 нФ	10 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока / 250 В переменного тока	Радиальный	400.0	4,7 нФ	10 нФ	2	Y5V
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения, 1000 В постоянного тока, стабилизированные по температуре и напряжению	Радиальный	1000.0	10 нФ	10 нФ	2	X7R
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения 1000 В постоянного тока общего назначения	Радиальный	1000.0	1 нФ	1 нФ	2	X7R
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения 1000 В постоянного тока общего назначения	Радиальный	1000.0	1 нФ	1 нФ	2	Y5U
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения 1000 В постоянного тока общего назначения	Радиальный	1000.0	1,2 нФ	100 нФ	2	Z5U
		Конденсаторы фиксированные	Керамика, однослойная	Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ до 30 кВ постоянного тока	Осевой	10000.0	1,5 нФ	10 нФ	2	Z5U
		Конденсаторы фиксированные	Керамика, однослойная	Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ до 30 кВ постоянного тока	Осевой	15000.0	1 нФ	6,8 нФ	2	Z5U
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока высокого напряжения, класс 2, от 10 до 40 кВ постоянного тока / 3.От 5 кВ переменного тока до 14 кВ переменного тока, монтаж с винтовыми зажимами	Винтовой зажим	10000,0	10 нФ	20 нФ	2	Y5U

Емкость ниже 1 нФ | Конденсаторы

		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока	Радиальный	300.0	10 пФ	15 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Дисковые конденсаторы с номинальным напряжением сети переменного тока Класс X1, 400 В переменного тока / класс Y2, 300 В переменного тока	Радиальный	400.0	10 пФ	15 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	10000.0	2,5 пФ	2,5 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	12000.0	1,9 пФ	1,9 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	13000.0	1,2 пФ	1,2 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	15000.0	0,9 пФ	0,9 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	16000.0	0,7 пФ	0,7 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	19000.0	0,5 пФ	0,5 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	22000.0	0,3 пФ	0,3 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	4000.0	1,6 пФ	1,6 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические изоляторы для RF-оборудования	Винтовой зажим	12000.0	1 пФ	1 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока с номинальным напряжением сети, класс X1, 760 В переменного тока / класс Y1, 500 В переменного тока	Радиальный	500.0	10 пФ	20 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы переменного тока с номинальным напряжением сети, класс X1, 760 В переменного тока / класс Y1, 500 В переменного тока	Радиальный	760.0	10 пФ	20 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения, 1000 В постоянного тока, стабилизированные по температуре и напряжению	Радиальный	1000.0	10 пФ	4,7 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 1 кВ постоянного тока до 3 кВ постоянного тока с низким коэффициентом рассеяния	Радиальный	1000.0	10 пФ	6,8 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 1 кВ постоянного тока до 3 кВ постоянного тока с низким коэффициентом рассеяния	Радиальный	2000.0	10 пФ	6,8 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 1 кВ постоянного тока до 3 кВ постоянного тока с низким коэффициентом рассеяния	Радиальный	3000.0	10 пФ	4,7 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения Прецизионные конденсаторы 1000 В постоянного тока	Радиальный	1000.0	1 пФ	680 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические дисковые конденсаторы постоянного тока низкого напряжения 1000 В постоянного тока общего назначения	Радиальный	1000.0	10 пФ	500 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 2 кВ до 7.5 кВ постоянного тока	Радиальный	2000,0	100 пФ	100 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 2 кВ до 7.5 кВ постоянного тока	Радиальный	3000,0	10 пФ	33 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 2 кВ до 7.5 кВ постоянного тока	Радиальный	6000,0	10 пФ	10 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Керамические однослойные дисковые конденсаторы постоянного тока низкого напряжения от 2 кВ до 7.5 кВ постоянного тока	Радиальный	7500,0	100 пФ	2,5 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Бочкообразные ВЧ конденсаторы, класс 1, керамические	Осевой или винтовой зажим	5000.0	3 пФ	40 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Бочкообразные ВЧ-конденсаторы, класс 1 и класс 2, керамические	Винтовой зажим	5000.0	500 пФ	1 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Бочкообразные ВЧ-конденсаторы, класс 1 и класс 2, керамические	Винтовой зажим	7500.0	10 пФ	100 пФ
		Конденсаторы фиксированные	Керамика, однослойная	Высоковольтные керамические дисковые конденсаторы постоянного тока 10 кВ постоянного тока и 15 кВ постоянного тока	Радиальный	10000.0	100 пФ	3,3 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Высоковольтные керамические дисковые конденсаторы постоянного тока 10 кВ постоянного тока и 15 кВ постоянного тока	Радиальный	15000.0	100 пФ	2,5 нФ
		Конденсаторы фиксированные	Керамика, однослойная	Высоковольтные керамические дисковые конденсаторы постоянного тока с осевыми выводами, от 10 кВ до 30 кВ постоянного тока	Осевой	10000. Похожие записи 05.09.2023 0 Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab 05.09.2023 0 Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы 05.09.2023 0 Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
