Основные характеристики тон генераторов для прозвонки кабелей

Основные характеристики тон генераторов для прозвонки кабелей

Какой тоновый генератор лучше выбрать для прозвонки кабеля? Такой вопрос часто задают специалисты, занимающиеся монтажом СКС, сигнализации, видеонаблюдения, кабельного телевидения, абонентских линий связи и др. При этом зачастую под «тон генератором» они подразумевают тестовый набор, состоящий из собственно тонального генератора и индуктивного щупа. В этом случае лучше быть осторожнее, чтобы в результате не купить только тон-генератор, который без щупа-приемника окажется бесполезен при прозвонке.

Отдельно тоновые генераторы приобретаются в основном для замены вышедшего из строя или утерянного прибора. И в этом случае можно приобрести аналогичный утерянному прибор, или выбрать лучший по характеристикам. Рассмотрим, какие параметры при выборе наиболее важны.

Выходная мощность и частота сигнала тон-генератора

В связи с тем, что основной функцией тоновых генераторов является генерация тонального сигнала, то основной характеристикой можно назвать мощность и частоту этого сигнала.

Мощность чаще всего выражается в дБм или милливаттах, реже указывается пиковая мощность в вольтах. Вместе с тем, наиболее удобно для понимания использовать дБм. Так как, используя их, легче перейти к затуханию и протяженности кабеля, который можно прозванивать при помощи такого генератора.

Пример. Возьмем мощность генератора +10 дБм (что видно в таблице 1 ниже). Попробуем определить, какой будет мощность сигнала на выходе линии, протяженностью 5 км.

Используя формулу определения затухания кабеля: А [дБ] = P вх [дБм] — P вых [дБм], определим выходное затухание:

P вых [дБм] = P вх [дБм] — А [дБ]

где:

  • P вых [дБм] – мощность сигнала на выходе линии;
  • P вх [дБм] – мощность сигнала на входе линии = мощность генератора;
  • А [дБ] – затухание линии.

Известно, что коэффициент затухания витой пары связевого кабеля ТПП диаметром 0,5 мм на частоте 1 кГц = 1,5 дБ / км

Выходная мощность и частота сигнала тонового генератора



Таблица 1. Параметры генераторов

Модель / характеристика

26200900

77M-G

77HP-G

77HP-G/6A



Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Производитель

Fluke Networks

Greenlee

Greenlee

Greenlee

Подача сигнала для идентификации жил в многопарном кабеле

Определение полярности телефонной линии

Тестирование целостности проводки

Подача разговорного напряжения, определение состояния линии

нет

Частота выходного сигнала (аналогового), Гц

1000/1500 Гц

890/960 Гц

890/960 Гц

890/960 Гц

Выходная мощность / импеданс

+8 дБм / 600 Ом

+10 дБм / 600 Ом

+10 дБм / 600 Ом

+10 дБм / 600 Ом

Визуальная индикация короткого замыкания жил

<10 кОм (LED)

<10 кОм (LED)

<10 кОм (LED)

Звуковая индикация короткого замыкания жил

нет

нет

<200 Ом

<200 Ом

Определение полярности

Подача питающего напряжения для микрофона тестовой трубки

нет

4,6 В

4,6 В

4,6 В

Защита входа по постоянному напряжению (импеданс 600 Ом)

60 В

52 В

52 В

52 В

Подключение к линии

крокодилы, RJ11

крокодилы, RJ11

крокодилы, RJ11,

RJ45

крокодилы, RJ11,

RJ45

Крокодилы с игольчатой площадкой









Соответственно, затухание линии на частоте 1 кГц (а тестовые наборы в основном используют частоты близкие к этому значению), протяженностью 5 км равно:

А [дБ]  5км = 1,5 дБ / км * 5 км = 7,5 дБ

затухание сигнала частотой 1 кГц в медной паре диаметром 0,5 мм и протяженностью 5 км.

Теперь определим уровень мощности сигнала на выходе линии:

P вых [дБм] = P вх [дБм] — А [дБ] = +10 дБм — 7,5 = 2,5 дБм.

Как видим, на выходе линии будет вполне приличный уровень сигнала. Кстати говоря, многие бюджетные тестовые наборы родом из ближнего востока имеют в своем составе тон генераторы с мощностью выходного сигнала 3 дБм или даже меньше.

Погонное затухание этой же линии на частоте 800 Гц будет не более 1.262 дБ. Соответственно, чем больше частота генерируемого сигнала, тем больше будет затухать сигнал и тем кабели меньшей протяженности можно им прозвонить.

Форма выходного сигнала (аналоговый прямоугольный, аналоговый синусоидальный, цифровой)

Форма выходного сигнала тоже во многом определяет характеристики его распространения и функциональные возможности тон генератора.

Большинство тестовых наборов используют аналоговый прямоугольный сигнал. Он образует небольшие перекрестные наводки на соседние пары кабеля, в результате чего сигнал будет слышен и на соседних портах кросса. Причем чем выше частота генератора, тем больше будут перекрестные наводки. Вместе с тем, самый мощный сигнал на обратном конце кабеля будет исходить из пары, в которую был подан сигнал, что позволяет легко идентифицировать эту пару. Такой тип сигнала используется и в генераторах, представленных в таблице 1.

Половина тоновых генераторов, представленных в таблице 2 используют аналоговый синусоидальный сигнал. Наведение этого сигнала на другие пары компенсирует само себя, что дает совершенно незначительные перекрестные помехи. Сигнал такого типа чаще всего используется в случаях, когда нужно исключить влияние тестового оборудования на работу цифровых систем передачи информации (ADSL). Используя емкостной приемник и индуктивный щуп, можно не только отобрать нужную пару на обратном конце, но и выбрать «свой» кабель из пучка в кабельной канализации, трассировать кабель под штукатуркой, за подвесным потолком и даже в грунте.



Таблица 2. Параметры генераторов. Часть 2.

Модель / характеристика

77GX

600LS

DataMate (ADSL)

600J



Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Подача сигнала для идентификации жил в многопарном кабеле

Подача сигнала для отбора кабеля из пучка





Определение полярности телефонной линии

Тестирование целостности проводки

Оценка величины сопротивления шлейфа, емкости и постоянного напряжения





Сопротивление шлейфа и изоляции

Подача разговорного напряжения

Подключение через разделительный конденсатор / (Совместимость с ADSL)





Форма выходного сигнала

прямоугольный

прямоугольный

синусоидальный

синусоидальный

Частота выходного сигнала (аналогового), Гц

577/984 Гц

890/960 Гц

877 / 982 Гц

3 Гц; 5 Гц; 8,5 Гц;

11,5 Гц; 1 кГц

Выходная мощность / импеданс

+8 дБм / 600 Ом

+7 дБм / 600 Ом

+9 дБм / 600 Ом

+13 дБм / 600 Ом

Визуальная индикация короткого замыкания жил

<10 кОм (LED)

нет

<10 кОм (LED)

Звуковая индикация короткого замыкания жил

<200 Ом

нет

нет

Определение полярности

нет

Подача питающего напряжения для микрофона тестовой трубки

5,5 В

9,8 В

7 В

нет

Защита входа по постоянному напряжению (импеданс 600 Ом)

60 В

60 В

52 В

200 В

Подключение к линии

крокодилы, RJ11

крокодилы, RJ11

крокодилы, RJ11,

RJ45

крокодилы



Некоторые тестовые наборы включают в себя функциональные возможности простейших кабельных тестеров. Тон генераторы таких наборов используют цифровой сигнал и вместе с сигналом трассировки отправляют цифровую картографическую карту для определения правильности установки коннектора. Цифровой сигнал способствует появлению значительных переходных помех на соседние пары и даже кабели. Это позволяет с легкостью трассировать кабель под штукатуркой, в полых стенах и за подвесным потолком, а также идентифицировать его на обратном конце. Однако из-за сильных наводок на соседние пары и кабели, отобрать нужную пару будет практически невозможно. Поэтому такие генераторы зачастую позволяют генерировать цифровой сигнал (для трассировки, отбора кабелей и проверки правильности установки коннектора) наряду с аналоговым сигналом (для отбора кабельных пар). Генераторы такого типа представлены в таблице 3.



 Таблица 3. Тоновые генераторы с функцией кабельных тестеров

Модель / характеристика

256711D

IT200

AdapToner AT8

LANToner 2



Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Выходная мощность и частота сигнала тонового генератора

Подача сигнала для идентификации жил в многопарном кабеле

Подача сигнала для отбора кабеля из пучка



Определение полярности телефонной линии



Тестирование целостности проводки

Пожильная разводка тестируемого кабеля на встроенную в прибор клеммную колодку





Отображение схемы проводов





Подача разговорного напряжения





6,5 В

4,2 В

Функция индикации / отображения портов HUB (зажигает светодиод)







Определение наличия подключенного оборудования







Определение наличия в линии Ethernet





Форма выходного сигнала

Аналоговый прямоугольный / цифровой

Аналоговый прямоугольный / цифровой

Аналоговый прямоугольный

Аналоговый прямоугольный

Частота выходного сигнала (аналогового), Гц

1 кГц

1 кГц





Выходная мощность / импеданс

+10 дБм (5 В)

+10 дБм (5 В)

+7 дБм

+15 дБм

Защита входа по постоянному напряжению (импеданс 600 Ом)

100 В

60 В

60 В

60 В

Подключение к линии

крокодилы, RJ45

крокодилы, RJ11, RJ45

крокодилы, RJ11, RJ45

крокодилы, RJ11, RJ45

Определение полярности телефонных линий

Эта функция наиболее полезна при обслуживании абонентских линий с использованием блокираторов. В приведенных таблицах отмечены генераторы, имеющие данную функцию. Причем некоторые из них позволяют определить полярность одной линии (при подключении крокодилами), другие способны определить полярность одновременно двух пар (при подключении через RJ11).

Тестирование целостности проводки

Это простая и очень полезная функция. Она позволяет обнаружить короткое замыкание в линии. В зависимости от типа прибора, обнаруженное замыкание между жилами отображается при помощи светодиодной или звуковой индикации.

Пожильная разводка тестируемого кабеля на встроенную в прибор клеммную колодку

Функция позволяет подавать тональный сигнал в нужную пару, не разбирая абонентскую розетку. Она реализована в генераторах AdapToner AT8 и LANToner 2

Пожильная разводка тестируемого кабеля на встроенную в прибор клеммную колодку

Для реализации этой функции, при использовании других тональных генераторов, можно использовать модульные адаптеры GT-PA1902.

Организация канала служебной связи

Функция подачи разговорного напряжения позволяет организовать канал служебной связи между монтажниками по отключенной медной паре. Протяженность линии, по которой может быть организована связь, зависит от величины питающего напряжения. В разных генераторах оно равно от 4,6 В до 9,8 В.

Функция индикации / отображения портов HUB (зажигает светодиод)

В данном режиме генератор тестового набора посылает специальные тональные сигналы каждые 4,5 секунды. Эти сигналы приводят к мерцанию индикатора порта коммутатора, что позволяет его легко идентифицировать. Аналогично можно идентифицировать и компьютер.

Функция определения наличия подключенного оборудования.

В этом режиме генератор определяет, подключено ли на удаленном конце кабеля какое-либо активное оборудование. Если с удаленной стороны подключено оборудование, и оно находится в рабочем состоянии, на генераторе загорается светодиод «Found» — найдено.

Отображение схемы проводов

Приборы, обладающие таким функционалом, позволяют определить наличие и тип повреждения витой пары (правильность обжимки): перепутанные пары, обрыв, короткое замыкание. Т. е. совмещают функциональные возможности тестового набора и простейшего кабельного тестера.

Генераторы, имеющие такую функцию, совместимы только со «своими» индуктивными щупами.

Оценка сопротивления шлейфа/изоляции, ёмкости, напряжения

Такая функция присутствует только в одном из тональных генераторов, представленных в таблице 2 — 600LS. Результат оценки выдается звуковыми сигналами. Причем большая частота сигналов соответствует большему значению оцениваемого параметра.

Тестирование охранной и пожарной сигнализации

Генератор с такими функциями – Greenlee 620K позволяет выполнить тестирование:

  • тестирование нормально разомкнутого контакта;
  • тестирование нормально замкнутого контакта.

Это упростит инсталляцию и проверку работоспособности охранной, пожарной и др. сигнализации.

Выводы

Итак, ещё раз. Если вы решаете задачу прозвонки кабеля, то вам нужен именно тестовый набор. Одними из самых популярных наборов в России являются, например, наборы 701k-G, 701K-G/6A. Если же вы выбираете отдельный тоновый генератор, то выбор нужно делать исходя из функциональных возможностей и характеристик этих устройств.

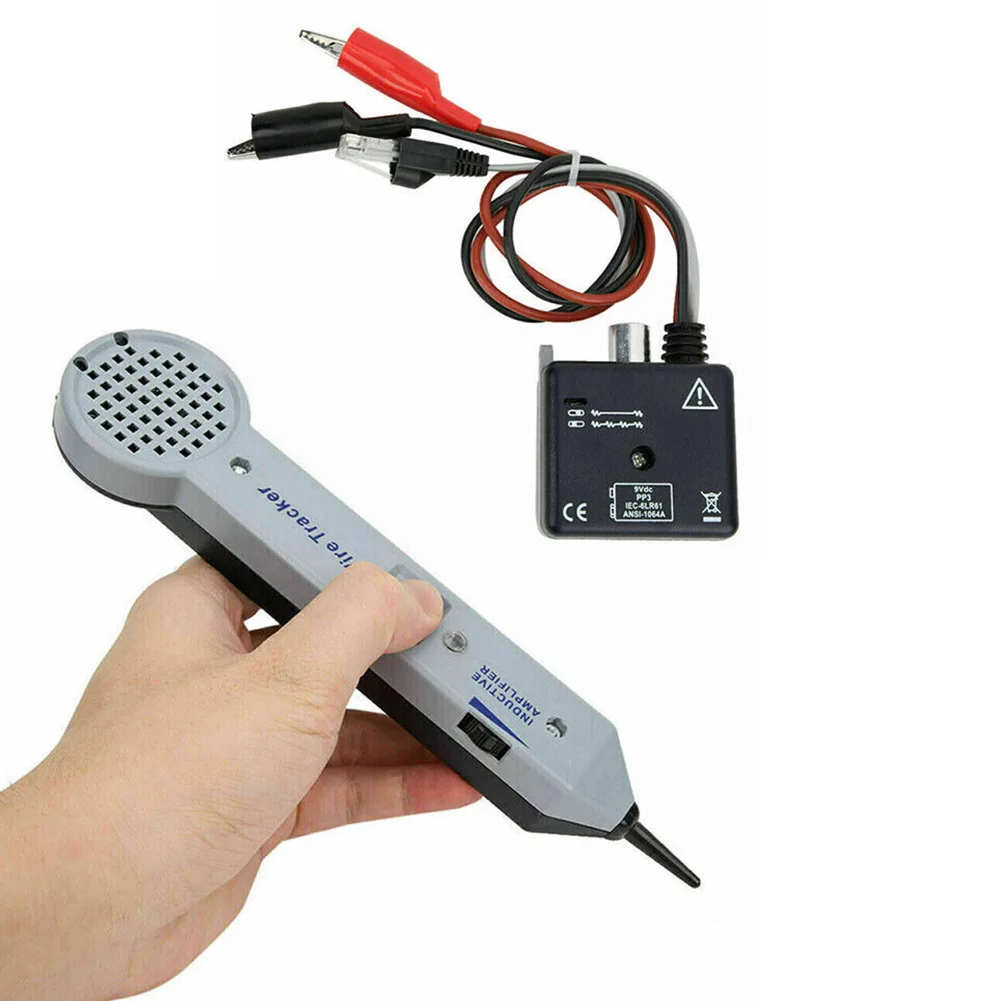

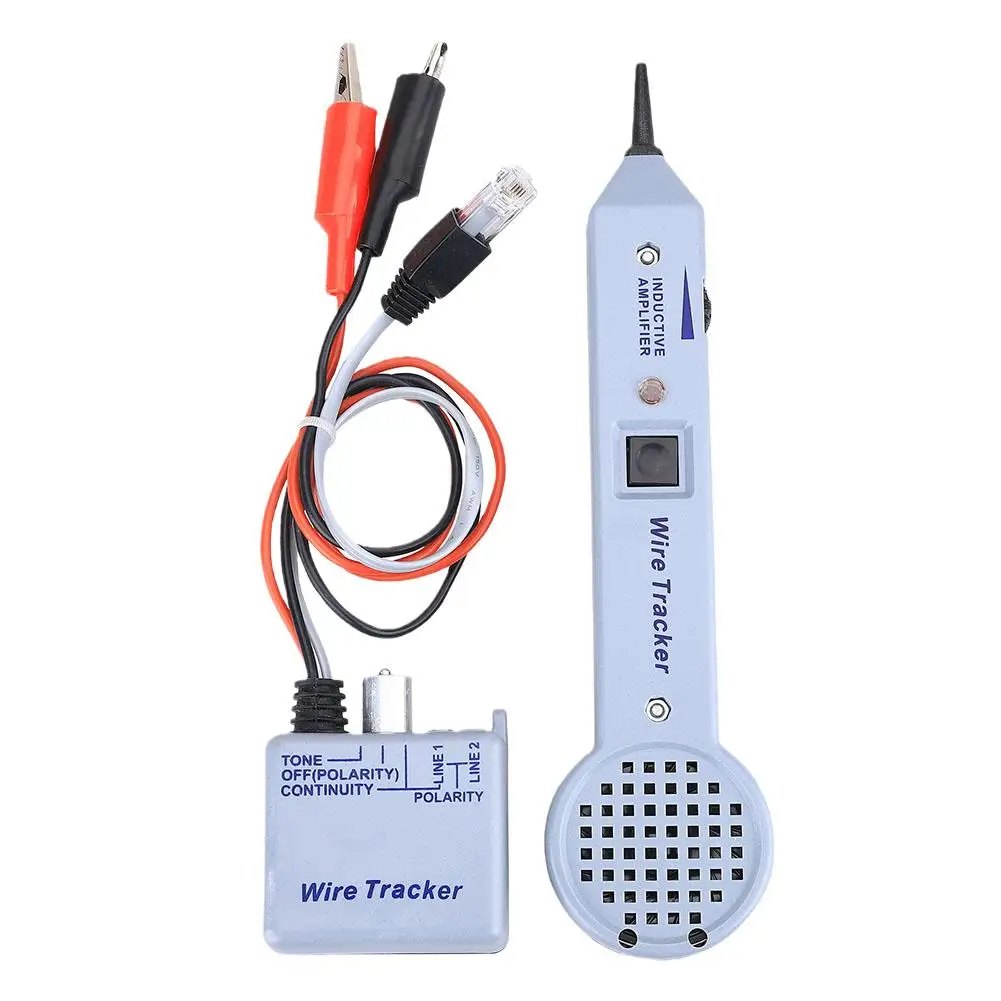

Pro3000 (26000900), Генератор тональный аналоговый с детектором (комплект)

Аналоговый тон-генератор и пробник Fluke Networks Pro3000 предназначены для идентификации правильной пары проводов. В момент соприкосновения проводов и кратковременного замыкания на дальнем конце кабельной пары технология SmartTone изменяет тон генерируемого сигнала, что положительно определяет правильную пару. Для точной идентификации предусмотрено 5 отличных тоновых сигнала, которые посылаются на расстояние до 10 миль. Благодаря большому громкому динамику тональный сигнал усиливается через стены, перегородки, гипсокартон или дерево. В качестве источника питания используется батарея 9 В типа «Крона».

Преимущества набора Fluke Networks Pro3000
∙ Простота аналогового тона-генератора и пробника Fluke Networks Pro3000 в работе;
∙ Сетевой шнур имеет зажимы с расположенными под углом иголками для прокола изоляции и прочный штепсель RJ-11 для прямого доступа к телефонным гнездам и гнездам кабелей для передачи данных без адаптеров;
∙ Внешний переключатель позволяет выбор непрерывного или переменного тонового сигнала, которые обозначаются непрерывно светящимися или мигающими светодиодами;
∙ Проверка целостности линии;
∙ Подтверждение полярности линии;
∙ Имеется место для наушников (продаваемых отдельно) для использования в шумных местах;
∙ Удобный в работе регулируемый диск управления громкостью;
∙ Наконечник «быстрого свинчивания» для легкой замены.

Дополнительные характеристики:
∙ Непрерывная частота — 1000 Гц;
∙ Переменная частота — 1000/1500 Гц;
∙ Максимальная защита по напряжению — 60 В постоянного тока в режиме Toner/Polarity;
∙ Выходная мощность в режиме «Tone» — 8 дБм в 600 Ом;
∙ Уровень выходного напряжения в режиме непрерывности — 8 В постоянного тока с новой батареей.

Комплектация *
∙ Аналоговый тон-генератор;
∙ Пробник;
∙ Упаковка.

NCH Tone Generator

Небольшое и удобное программное обеспечение для ПК, позволяющее создавать сигналы всевозможной формы в звуковом диапазоне.

NCH Tone Generator крайне проста в использовании и имеет компактный интерфейс. Она представляет собой обыкновенный цифровой генератор сигналов и в первую очередь предназначена для радиолюбителей, занимающихся настройкой и ремонтом звуковой усилительной техники. Приложение может использоваться для калибрования, тестирования и контроля качества звукового оборудования и колонок, настройки различных музыкальных инструментов, проверки функционирования звуковых карт, регулировки звукового сопровождения на радиостудиях, демонстрации всевозможных звуковых частот в лабораториях учебных заведений, создания сложных гармоник, и, наконец, в медицинской области для проверки слуха.

Программное обеспечение NCH Tone Generator может формировать довольно большое количество различных по форме сигналов: синусоидальных (sine) с коэффициентом гармоник в районе 0,01%, прямоугольных (square) с довольно хорошими фронтами, пилообразных (saw tooth), импульсных, треугольных (triangle) волн, а также все основные шумы (белый, фиолетовый, серый, голубой, розовый и коричневый). Данное приложение поддерживает частотный диапазон в границах от 1 Гц до 22 кГц. Однако многое зависит и от потенциала звуковой карты, поскольку обычные экземпляры могут создавать сигналы с частотой лишь около 20 кГц. Сигнал снимается с выходов Speakers или LINE-OUT с помощью обычного разъема. Его амплитуда может доходить до уровня 0,5 В.

Кроме этого в NCH Tone Generator одновременно может быть создано и воспроизведено от одного до шестнадцати различных тонов. Данная возможность может быть использована для формирования различных гармоник. В приложении присутствуют моно и стерео режимы, линейная и логарифмическая развертка. После предварительного задания времени звучания, полученные тестовые тональные сигналы могут быть сохранены в виде файла в WAV-формате и записаны на внешний носитель информации.
К недостаткам рассматриваемой программы можно отнести отсутствие регулятора ослабления амплитуды. Для этого приходится использовать стандартный микшер Windows, что приемлемо, но не очень удобно. Кроме этого нет возможности настраивать форму заданного сигнала по ряду каких-либо параметров, например, по скважности.

Программа NCH Tone Generator была создана компанией NCH Software, основанной в 1993 году в городе Канберра (Австралия). Организацией было разработано множество уникальных программных продуктов в области видео- и аудиотехнологий для различных операционных систем. Продукция NCH Software неоднократно была отмечена высокими наградами и пользуется в мире огромной популярностью.

Статус программы – условно-бесплатная. Всего существует два варианта: NCH Tone Generator Professional (неограниченное использование и цена около 28 долларов) и Lite (только для некоммерческих организации за 14 долларов). Во втором случае отключена возможность сохранять сигналы как файлы WAV.
Программное обеспечение регулярно обновляется. 14-дневную ознакомительную версию можно скачать со страницы официального сайта.

Интерфейс программы NCH Tone Generator и справочное руководство на английском языке, русификатор отсутствует.

Дистрибутив занимает всего несколько сотен килобайт. Установка софта не вызывает сложностей. Данное приложение прекрасно работает на платформах Mac OS X 10.0 или выше, всех версиях Windows Mobile, Microsoft Windows 8, 7, Vista, XP. Также существуют отдельные версии программы для более ранних Windows: 95, 98, ME, NT и 2000. Для функционирования программы необходимо наличие звуковой карты и динамиков.

Распространение программы: условно-бесплатная (14$ и 28$)

Официальный сайт NCH Tone Generator: http://www.nch.com.au

Скачать NCH Tone Generator

Обсуждение программы на форуме

Test Tone Generator

Программное обеспечение, способное создавать разнообразные звуковые сигналы в широком частотном диапазоне.

Софт Test Tone Generator поддерживает множество звуковых карт и превращает персональный компьютер в полнофункциональный генератор звуковых сигналов, необходимых для настройки или демонстрации работы различных аудиосистем и динамиков, создания требуемых звуков и всевозможных аудиоэффектов.

В режиме реального времени данная программа может формировать сигналы синусоидальной, прямоугольной, треугольной и пилообразной формы, белые и розовые шумы, цифровую тишину, синусоидальный импульс и импульс Дирака, а также некоторые другие сигналы заданной амплитуды и частоты. Кроме того имеется возможность генерирования более сложных sweep-сигналов – колебаний с однотонно возрастающей частотой постоянной амплитуды. Также в приложении отдельно реализована амплитудная модуляция сигнала, позволяющая настраивать форму, период, глубину и фазу звуковой волны.

ПО Test Tone Generator имеет широкие возможности по изменению параметров сигнала – предлагается выбор модуляции, амплитуды, формы волны; определение моно- или стереорежима и т.д. Все необходимые регуляторы находятся на главной панели программы. Что-либо менять в режиме генерации сигнала нельзя (за исключением изменения частоты).

Создаваемые при помощи данного приложения звуки можно записать и сохранить в виде файла с расширением *.wav. Программное обеспечение поддерживает сохранение предустановок или пресетов (до четырех штук) – снимков уже настроенных сценариев постоянных или изменяющихся тестовых сигналов. В Test Tone Generator включен редактор скриптов, позволяющий создавать собственные макросы. Интересной особенностью является возможность синхронизировать между собой несколько одновременно запущенных экземпляров программы.

Программа Test Tone Generator была разработана компанией Esser Audio, находящейся на территории Германии в местечке Вальденбух. Руководителем компании является Timo Esser. Его организация создала целый ряд программных продуктов для тестирования звуковых устройств и генерации аудиосигналов, в частности, PWM Generator, Filtered Noise Generator, Real Time Analyzer, Multi Tone Generator, Rife Generator и некоторые другие.

Приложение Test Tone Generator является условно-бесплатным. Стоимость продукта колеблется от 20 евро (за персональную лицензию) до 300 евро (за профессиональную многопользовательскую версию). Бесплатная версия будет функционировать в течение тридцати дней, после чего потребует ввести лицензионный ключ.

Данное приложение представлено на английском и немецком языках, русификатора к нему не существует. Для работы ПО требуется звуковая карта. В том случае, если звуковых плат в системе несколько, то для каждого открытого экземпляра программы необходимо вручную назначить карту, используемую для вывода сигнала. Размер дистрибутива приложения составляет около 1 MB.

Программное обеспечение Test Tone Generator функционирует на компьютерах с операционной системой Microsoft Windows версий 98, ME, NT, 2000, 2003, XP, Vista, 7 (32- или 64- битных).

Распространение программы: платная от 20 евро. Есть бесплатная версия с 30-ти дневным ограничением.

Официальный сайт Test Tone Generator: http://www.esseraudio.com/

Скачать Test Tone Generator

Обсуждение программы на форуме

5 лучших онлайн-генераторов тона [Free & Simple]

28 августа 2020 г. • Проверенные решения

Проведение научных экспериментов, калибровка аудиооборудования, проверка слуха или настройка музыкальных инструментов — вот лишь несколько причин, по которым онлайн-генераторы тонов могут быть полезны в самых разных контекстах.Большинство инструментов, которые позволяют генерировать разные тона на онлайн-платформах, просты в использовании, и они не займут у вас много времени, чтобы их освоить.

Кроме того, некоторые из онлайн-генераторов тонов могут даже использоваться для улучшения здоровья, поскольку некоторые научные исследования доказали, что низкочастотный тон может помочь в лечении болезни Альцгеймера.

Независимо от причины, по которой вы хотите генерировать тона, эти онлайн-генераторы тона помогут вам с легкостью выполнить эту задачу.

Вам также может понравиться: Как добавить эффект виньетки в Интернете >>

Попробуйте бесплатно использовать FilmoraPro для создания тона на Windows / Mac

Если вы хотите создать тон, а затем добавить его в свое видео на YouTube, мы рекомендуем вам попробовать профессиональный видеоредактор FilmoraPro.

 FilmoraPro Tone Generator

Download Win Version Download Mac Version

Генерировать тон с FilmoraPro легко: просто выберите его на вкладке «Звуковые эффекты» и перетащите на звуковую дорожку.Вы можете выбрать тип синусоидального или прямоугольного тона и настроить частоту в соответствии с вашими потребностями. Кроме того, вы также можете использовать предустановку, встроенную в FilmoraPro, или выбрать из A4-G # 4. Нажмите кнопку «Бесплатная загрузка», чтобы загрузить бесплатную пробную версию FilmoraPro сегодня.

Download Win Version Download Mac Version


5 лучших онлайн-генераторов тона

Каждый из перечисленных ниже онлайн-генераторов позволит вам слышать чистый тон и позволит вам регулировать частоту тона. Убедитесь, что громкость наушников или динамиков отрегулирована должным образом. , чтобы не повредить оборудование и слух.

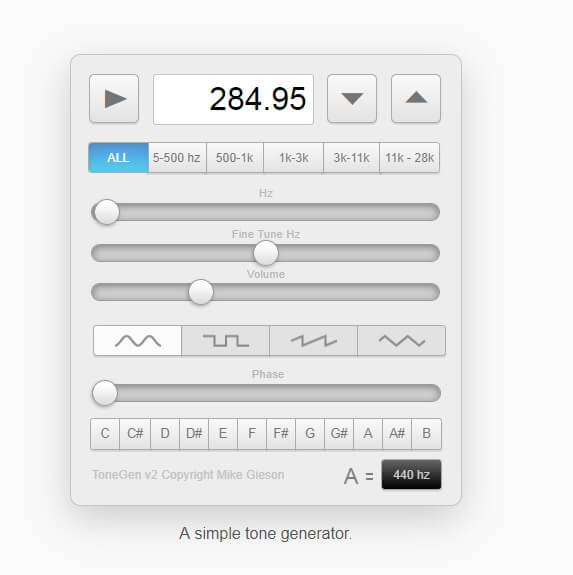

1. Онлайн тон-генератор

На этом веб-сайте вы можете найти ряд различных опций, начиная от Pitch Shifter, который позволяет вам изменять высоту тона файлов, загружаемых на платформу Online Tone Generator, до Binaural Beats и DTMF Signals. После того, как вы перейдете на главную страницу веб-сайта, вы увидите тон-генератор, который позволяет выбирать частоту, громкость и форму волны тонального сигнала .Частота будет установлена ​​на 44,1 кГц, а тип волны будет установлен на Синус по умолчанию .

 Online Tone Generator

Вы можете вставить любое значение частоты или выбрать синусоидальной, квадратной, пилообразной или треугольной формы волны . Полоса громкости позволяет контролировать громкость генерируемого вами тона. Кнопки Play и Stop позволяют запускать или приостанавливать воспроизведение в любое время, а кнопка Save позволяет загружать созданного вами тембра.

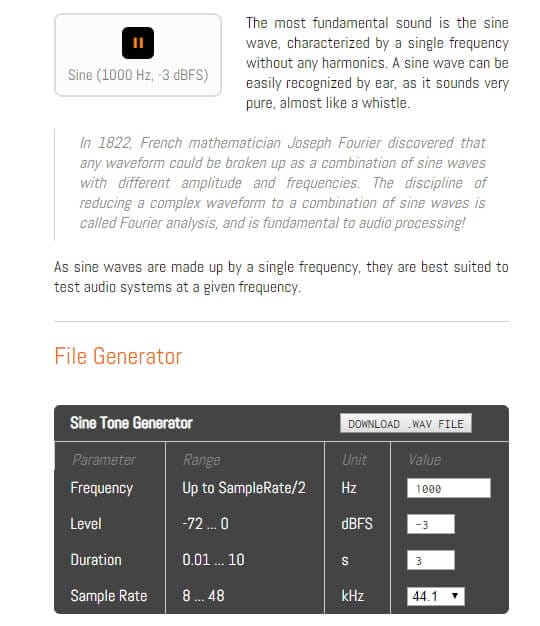

2. Генераторы тестовых файлов аудио

 Online Tone Generator

Генерация тонов развертки, сдвоенных или синусоидальных сигналов с помощью этого онлайн-инструмента легко, поскольку вам просто нужно выбрать тип тона, который вы хотите сгенерировать. Все звуковые файлы, которые вы можете найти на этой платформе, точно откалиброваны, и вы можете настроить их частоту и амплитуду. Щелкнув любую ссылку, доступную в разделе Tone Gen на этом веб-сайте, вы перейдете на другую страницу, где вы можете настроить свойства тембра перед его загрузкой.

 Online Tone Generator

В верхнем левом углу новой веб-страницы вы увидите кнопку Play , которая позволяет вам услышать выбранный по умолчанию тон. Непосредственно ниже вы можете найти опцию File Generator, в которой вы можете настроить свойства создаваемого тона. Отображаемые параметры зависят от выбранного вами типа тона. При нажатии на кнопку Download сгенерированный вами тон будет сохранен на вашем компьютере, но вы не сможете сохранить тон, если вы вставили неправильное значение в одно из полей.

3. Онлайн тон-генератор Шинальски

Создание тона на этой онлайн-платформе не требует никаких усилий, поскольку вы можете легко контролировать частоту тона с помощью большого ползунка, который отображается на всей странице. При нажатии на кнопку Play будет воспроизводиться тон при текущих настройках, поэтому вы можете внести необходимые корректировки, если вас не устраивают полученные результаты. Несколько параметров, позволяющих точно настроить параметры генерируемого тона, находятся под ползунком частоты.

 Online Tone Generator

Громкость и баланс расположены в правой части экрана, и они позволяют вам определить, насколько громким будет тон, или выбрать, на какой канал будет отправляться большая часть сигнала. Значение в середине экрана отображает текущую частоту тона. Стрелки также позволяют изменять значение частоты, а щелчок по селектору типа волны позволяет выбирать между опциями Sawtooth, Sine, Triangle и Square.

Тональные сигналы, которые вы генерируете на этом веб-сайте , нельзя загрузить на ваш компьютер , но вы можете использовать опцию Получить ссылку , чтобы отправить тональный сигнал на свою электронную почту или другу.

4. Генератор звуковых частот Wavtones

Бесплатная версия этого веб-сайта предлагает только ограниченное количество тонов с максимальной продолжительностью 5 секунд . Покупка пакетов Basic, Pro или Corporate предоставит вам доступ ко всем типам тонов, которые предлагает этот онлайн-генератор тонов, а тоны, которые вы загружаете, могут длиться до 300 секунд в зависимости от частоты дискретизации.

 Online Tone Generator

Генератор сигналов звуковой частоты WavtonesAudio позволяет изменять свойства каждого тона, который он предлагает, даже если вы используете бесплатную версию, но вы не можете слушать ни один из доступных тонов до их загрузки. Это немного усложняет создание тона в соответствии с вашими текущими требованиями. Кроме того, битовая глубина всех тонов, предоставляемых бесплатной версией этого онлайн-генератора тонов, ограничена 16-битным.

5. Гисон ТонГен

Если вы ищете простой способ генерировать тональные сигналы в своем браузере, это может быть одним из лучших доступных вариантов. Вы можете легко изменить частоту тона, перетащив ползунок Гц, а ползунок точной настройки Гц позволяет вам найти идеальную частоту тона.

Существует , четыре типа волн , из которых вы можете выбрать, которые генерируют различные типы тонов, и вы можете изменить их тональность, нажав одну из кнопок, расположенных в нижней части тон-генератора.

 Online Tone Generator

Сохранение генерируемых вами тонов невозможно, поскольку веб-сайт Gieson TonGen не предлагает эту возможность. Использование ссылки для отправки созданного вами тона также невозможно. Этот онлайн-генератор тонального сигнала — идеальный вариант, если вы ищете способ быстро генерировать тон прямо из веб-браузера, но вряд ли его можно считать отличным вариантом, если вы хотите генерировать тон для профессиональных целей.

Вывод

Набор опций, предоставляемых различными онлайн-генераторами тонов, может различаться.Вот почему ваше решение, какой из инструментов генерации тона, которые мы рассмотрели в этой статье, вы собираетесь использовать, зависит от причины, по которой вы создаете тон.

Какой ваш любимый метод генерации тона? Оставьте комментарий ниже и дайте нам знать.

Лиза Браун

Лиза Браун — писательница и любительница всего видео.

Подписаться @Liza Brown

.

Online Tone Generator — Бесплатный онлайн-генератор бинауральных ритмов

Генератор бинауральных ритмов

Когда в громкоговорителе воспроизводятся две синусоидальные волны с немного разными частотами (например, f1 и f2), эти волны будут испытывать помехи. Это означает, что к тому времени звук достигает ваших ушей, волны будут физически сложены вместе, и эта суперпозиция приведет к волне с частотой (f1 + f2) / 2, которая пульсирует с частотой f2-f1.

Если два тона воспроизводятся через наушники (одна частота в левом ухе, другая в правом ухе), каждое ухо получает чистый тон, и никаких физических помех возникать не может. Удивительно, но большинство людей все равно будет воспринимать звук биения, который является чисто психологическим эффектом и известен как «бинауральный ритм».

Используйте генератор бинауральных ритмов ниже, чтобы исследовать этот эффект самостоятельно, и не стесняйтесь добавлять свои любимые частотные комбинации в раздел комментариев.Обратите внимание, что для работы эффекта необходимо использовать наушники (вы услышите биение, если используете динамики. но это физическое явление, а не психологическое). Пожалуйста, помните, что тон-генератор в настоящее время совместим только с Firefox 4 или новее.

Отказ от ответственности: бинауральные ритмы широко доступны, просты по концепции и опубликованным исследованиям (см., Например, Хелане Вахбе, Карло Калабрезе и Хизер Цвики. Журнал альтернативной и комплементарной медицины. Январь / февраль 2007 г., 13 (1): 25-32). показали, что они могут снизить уровень беспокойства.Однако бинауральные биения — слуховой эквивалент стробоскопов. и для определенных частот биений они могут влиять на поведение мозговых волн — процесс, называемый «увлечением». Хорошо известным примером увлечения является практика осторожного покачивания ребенка, чтобы спать, и многие люди используют увлечение для релаксации / медитации. Тем не менее, мы рекомендуем вам перед использованием проконсультироваться с профессиональным врачом. Вы не должны использовать генератор бинауральных ритмов, если вам меньше 18 лет, вы беременны, склонны к судорогам или страдаете психическим заболеванием.OnlineToneGenerator.com не несет ответственности за любые неблагоприятные последствия, возникающие в результате использования генератора бинауральных ритмов, и, нажав кнопку воспроизведения, вы соглашаетесь принять этот отказ от ответственности. Если вы не уверены или не согласны с этим отказом от ответственности, не нажимайте кнопку воспроизведения.

.

Бесплатный онлайн-переключатель высоты тона | OnlineToneGenerator.com

Бесплатный питч-шифтер онлайн.

Этот бесплатный онлайн-инструмент для изменения высоты звука позволяет изменять высоту звука аудиофайлов (формат mp3 или wav), не влияя на темп. Вы также можете сохранить файлы со смещенной высотой тона в формате mp3. Для начала нажмите кнопку «Выбрать файл», чтобы выбрать аудиофайл на вашем компьютере, для которого вы хотите изменить высоту тона. Если вы ищете способ изменить темп, не влияя на высоту звука, попробуйте наш инструмент для растяжки времени.

После щелчка по кнопке воспроизведения начнется воспроизведение, и высоту звука можно будет изменить, введя количество полутонов в текстовое поле или используя ползунок.

По умолчанию для темпа установлено исходное значение, т.е. уменьшение высоты звука не замедляет воспроизведение аудиофайла. Однако, если вы хотите, чтобы трек замедлялся, просто снимите отметку с опции «поддерживать темп».

Если вы хотите сохранить файл со сдвигом высоты тона, установите флажок «сохранять вывод в загружаемый файл».Если этот флажок установлен, каждый раз при воспроизведении файла вывод будет готов для сохранения. Как только звук будет приостановлен или достигнет конца файла, в нижней части серого поля под заголовком «Записи» появится загружаемый файл. Журнал состояния показывает текущий статус записи. (Обратите внимание, что эти заголовки видны только в том случае, если установлен флажок «сохранять вывод в загружаемый файл».)

Обратите внимание, что этот инструмент использует самые последние веб-технологии, поэтому в настоящее время он совместим только с новейшими выпусками Chrome, Safari и Firefox.

Есть множество причин, по которым изменение высоты звука может быть полезно. Например, если вокалист изо всех сил пытается взять все высокие ноты до низких нот в музыкальном произведении, он может сместить высоту тона в диапазон, более удобный для его диапазона.

Точно так же многие артисты, такие как Джими Хендрикс, часто играли на гитаре, настроив все ноты на полшага. Гитаристы-любители, желающие подыгрывать, могут использовать регулятор высоты тона для регулировки дорожки на полутон вверх, чтобы им не пришлось перенастраивать свою гитару, если они хотят играть вместе.

.

Онлайн-тон-генератор «Надеюсь, это поможет»

29 августа, 2012 · 547 комментариев · Без рубрики

Screenshot of the Online Tone Generator

Я сделал онлайн-генератор тонов на основе Firefox Audio API HTML5 Web Audio API. По сути, это большой логарифмический ползунок, который позволяет плавно изменять частоту в реальном времени.

Характеристики

  • Точная настройка частоты с шагом 1 Гц, 0,01 Гц и 0,001 Гц
  • Выберите музыкальную ноту из списка (добавлено в сентябре 2014 г., обновлено в мае 2016 г.)
  • Увеличение / уменьшение частоты на одну октаву (добавлено в августе 2015 г.)
  • Может плавно изменять частоту при перемещении ползунка
  • Сочетания клавиш (добавлено в августе 2015 г.)
  • Создание ссылки на определенный тон, чтобы вы могли поделиться ею (добавлено в мае 2016 г.)
  • Выбор синусоидальной / квадратной / пилообразной / треугольной волны (добавлено в августе 2017 г.)
  • Введите частоту в виде числа (добавлено в августе 2017 г.)
  • Хорошо работает в Chrome, Firefox и Safari — включая мобильные устройства (iOS, Android) — требуется браузер с поддержкой API веб-аудио.

В сети есть и другие генераторы тонов, но они не так хороши (если я сам так говорю) и / или для них требуется Java или Flash.

Для чего можно использовать тон-генератор? Вы можете провести научный эксперимент с резонансом, настроить музыкальный инструмент, протестировать свою новую аудиосистему (насколько она низка?), Проверить пределы своего слуха (я практически ничего не слышу выше 18000 Гц даже на максимальной громкости) или определите частоту тиннитуса для более точной целевой терапии.

Здравствуй! Если вы найдете этот блог полезным, пожалуйста поддержите его немного денег. Моя цель — поддерживать его и добавление более подробного содержания. К сожалению, это занимает нетривиальное количество времени (например, написание одной статьи может занять сотни часов исследований), что является проблемой, потому что я должен зарабатывать на жизнь. Пожертвования от таких замечательных пользователей, как вы Купи мне время поработать над этим блогом. Спасибо! — Томаш .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
